Epson Stylus Color 1520 — каталог запчастей со схемами

Содержание

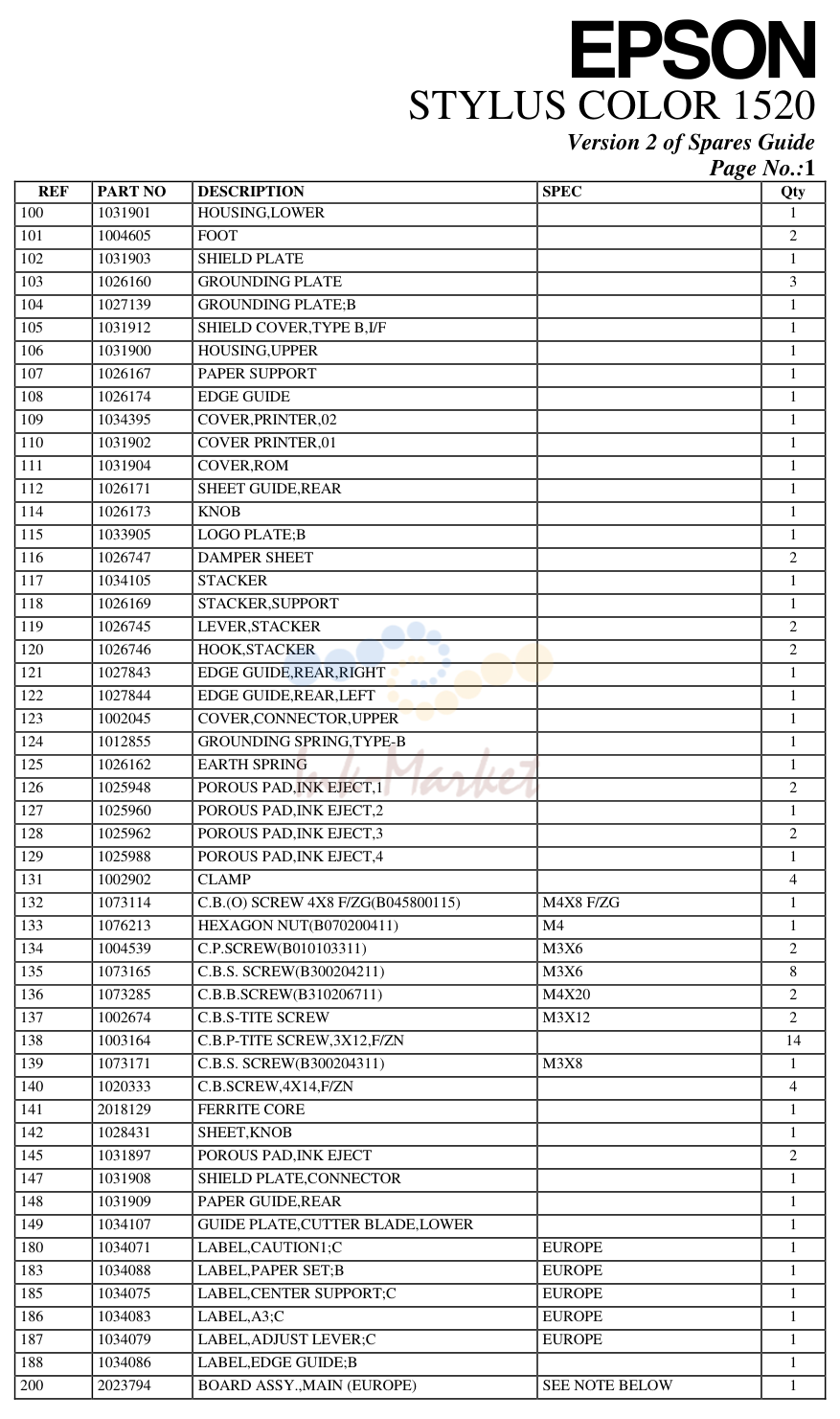

1. STYLUS COLOR 1520

1. STYLUS COLOR 1520

№	Артикул	Описание
100	1031901 запросить цену →	HOUSING,LOWER
101	1004605 запросить цену →	FOOT
102	1031903 запросить цену →	SHIELD PLATE
103	1026160 запросить цену →	GROUNDING PLATE
104	1027139 запросить цену →	GROUNDING PLATE;B
105	1031912 запросить цену →	SHIELD COVER,TYPE B,I/F
106	1031900 запросить цену →	HOUSING,UPPER
107	1026167 запросить цену →	PAPER SUPPORT
108	1026174 запросить цену →	EDGE GUIDE
109	1034395 запросить цену →	COVER,PRINTER,02
110	1031902 запросить цену →	COVER PRINTER,01
111	1031904 запросить цену →	COVER,ROM
112	1026171 запросить цену →	SHEET GUIDE,REAR
114	1026173 запросить цену →	KNOB
115	1033905 запросить цену →	LOGO PLATE;B
116	1026747 запросить цену →	DAMPER SHEET
117	1034105 запросить цену →	STACKER
118	1026169 запросить цену →	STACKER,SUPPORT
119	1026745 запросить цену →	LEVER,STACKER
120	1026746 запросить цену →	HOOK,STACKER
121	1027843 запросить цену →	EDGE GUIDE,REAR,RIGHT
122	1027844 запросить цену →	EDGE GUIDE,REAR,LEFT
123	1002045 запросить цену →	COVER,CONNECTOR,UPPER
124	1012855 запросить цену →	GROUNDING SPRING,TYPE-B
125	1026162 запросить цену →	EARTH SPRING
126	1025948 запросить цену →	POROUS PAD,INK EJECT,1
127	1025960 запросить цену →	POROUS PAD,INK EJECT,2
128	1025962 запросить цену →	POROUS PAD,INK EJECT,3
129	1025988 запросить цену →	POROUS PAD,INK EJECT,4
131	1002902 запросить цену →	CLAMP
132	1073114 запросить цену →	C.B.(O) SCREW 4X8 F/ZG(B045800115) M4X8 F/ZG
133	1076213 запросить цену →	HEXAGON NUT(B070200411) M4
134	1004539 запросить цену →	C.P.SCREW(B010103311) M3X6
135	1073165 запросить цену →	C.B.S. SCREW(B300204211) M3X6
136	1073285 запросить цену →	C.B.B.SCREW(B310206711) M4X20
137	1002674 запросить цену →	C.B.S-TITE SCREW M3X12
138	1003164 запросить цену →	C.B.P-TITE SCREW,3X12,F/ZN
139	1073171 запросить цену →	C.B.S. SCREW(B300204311) M3X8
140	1020333 запросить цену →	C.B.SCREW,4X14,F/ZN
141	2018129 запросить цену →	FERRITE CORE
142	1028431 запросить цену →	SHEET,KNOB
145	1031897 запросить цену →	POROUS PAD,INK EJECT
147	1031908 запросить цену →	SHIELD PLATE,CONNECTOR
148	1031909 запросить цену →	PAPER GUIDE,REAR
149	1034107 запросить цену →	GUIDE PLATE,CUTTER BLADE,LOWER
180	1034071 запросить цену →	LABEL,CAUTION1;C EUROPE
183	1034088 запросить цену →	LABEL,PAPER SET;B EUROPE
185	1034075 запросить цену →	LABEL,CENTER SUPPORT;C EUROPE
186	1034083 запросить цену →	LABEL,A3;C EUROPE
187	1034079 запросить цену →	LABEL,ADJUST LEVER;C EUROPE
188	1034086 запросить цену →	LABEL,EDGE GUIDE;B
200	2023794 запросить цену →	BOARD ASSY.,MAIN (EUROPE) SEE NOTE BELOW
300	2056167 запросить цену →	BOARD ASSY., POWER SUPPLY 5374E,STD
330	2023503 запросить цену →	HARNESS
331	2019681 запросить цену →	HARNESS
401	2006741 запросить цену →	POWER CABLE,BS31303SA-SR-10A 240V
412	2056145 запросить цену →	HARNESS
450	2023495 запросить цену →	BOARD ASSY.,PANEL
500	2024057 запросить цену →	PRINTER MECHANISM,M-4I60 M-4I60
501	1026001 запросить цену →	PULLEY,DRIVEN;B
502	1041426 запросить цену →	FRAME ASSY.,BASE;B
503	2014138 запросить цену →	DETECTOR,PE
504	1032549 запросить цену →	FRAME ASSY,LEFT
505	1026294 запросить цену →	FRAME ASSY.,MIDDLE
506	1031871 запросить цену →	FRAME,MAIN,RIGHT
507	1031873 запросить цену →	FRAME,MAIN,BOTTOM
508	1031875 запросить цену →	CARRIAGE
509	1031879 запросить цену →	CABLE,HEAD,YMC
513	1031877 запросить цену →	SLIDER,CR
514	1031876 запросить цену →	GROUNDING PLATE,HEAD
515	1026295 запросить цену →	FRAME ASSY.,SUB
516	F056010 запросить цену →	PRINT HEAD,IJ128-0AA BLACK
521	1046752 запросить цену →	PAPER GUIDE,FRONT
522	1019407 запросить цену →	ROLLER ASSY.,PAPER LOAD
523	1019387 запросить цену →	ROLLER,PAPER LOAD,SUPPORT
524	1026031 запросить цену →	PAPER GUIDE,REAR
525	1033228 запросить цену →	ROLLER ASSY.,PF,SUPPORT
526	1033229 запросить цену →	ROLLER ASSY.,DRIVEN SUPPORT
527	1026986 запросить цену →	TORSION SPRING,675.2
528	1027828 запросить цену →	TORSION SPRING,908.5
529	1027829 запросить цену →	TORSION SPRING,728.1
530	1019356 запросить цену →	HOLDER,PF,SUPPORT
532	2023147 запросить цену →	MOTOR ASSY.,PF
533	2019713 запросить цену →	HARNESS,PE,REAR
534	2023231 запросить цену →	HARNESS,PE,FRONT
535	2032842 запросить цену →	DETECTOR,HP;E 4V,50MA,100MW
536	2019542 запросить цену →	HARNESS,HP
537	2014283 запросить цену →	DETECTOR,LEAF,B1 0,0V,0A,
538	2004015 запросить цену →	HARNESS,PLATEN
539	1032548 запросить цену →	PUMP ASSY.
540	1032547 запросить цену →	CAP ASSY.
541	1025954 запросить цену →	MOUNTING PLATE,PUMP
542	1012350 запросить цену →	C.B.P-TITE,3X10,F/ZN
543	1034969 запросить цену →	CLEANER,HEAD,ASP
544	1031872 запросить цену →	SHAFT,CR GUIDE
545	1030382 запросить цену →	OIL PAD
546	2023615 запросить цену →	MOTOR ASSY.,CR
547	1012616 запросить цену →	GROUNDING PLATE,CR,MOTOR
548	1026000 запросить цену →	MOUNTING PLATE,CR MOTOR
549	1030325 запросить цену →	FAN,MOTOR CR
550	1012618 запросить цену →	DAMPER,CR
551	1017596 запросить цену →	SHAFT,DAMPER,CR;B
552	1025933 запросить цену →	FRAME,GUIDE,LD
553	1034053 запросить цену →	ROLLER ASST.,DRIVEN
554	1034054 запросить цену →	ROLLER ASSY.,DRIVEN;B
555	1025929 запросить цену →	BUSHING,PARALLEL,ADJUST
556	1023980 запросить цену →	BUSHING,LEVER,CHANGE
557	1033936 запросить цену →	HOLDER ASSY.,EJ DOUBLE;D
558	1032983 запросить цену →	HOLDER ASSY.,EJ,DOUBLE;B
559	1031860 запросить цену →	FRAME,EJ
560	1031866 запросить цену →	ROLLER,EJ
563	1031928 запросить цену →	ROLLER ASSY.,EJECT OUT
564	1026103 запросить цену →	CLUTCH,EJECT OUT
567	1033935 запросить цену →	HOLDER ASSY.,EJ DOUBLE;C
568	1032545 запросить цену →	HOLDER ASSY.,EJECT OUT,DOUBLE
569	1034967 запросить цену →	HOLDER ASSY.,EJECT OUT,DOUBLE;B
572	1027610 запросить цену →	EDGE GUIDE ASSY.,MIDDLE
573	1036192 запросить цену →	LABEL,EDGE GUIDE
574	1026305 запросить цену →	EDGE GUIDE ASSY.,RIGHT
575	1026306 запросить цену →	EDGE GUIDE ASSY.,LEFT
576	1026304 запросить цену →	HOPPER ASSY.
577	1041562 запросить цену →	SPACER,HEAD
587	1032546 запросить цену →	MOUNTING PLATE ASSY.,PUMP,CAP
588	1026302 запросить цену →	HOLDER ASSY.PAD
590	1032972 запросить цену →	SELECT ASSY.,CAM
591	1026308 запросить цену →	TRACTOR ASSY.
592	1025293 запросить цену →	TRACTOR,LEFT
593	1025294 запросить цену →	TRACTOR,RIGHT
594	1025296 запросить цену →	PAPER SUPPORT
595	1026114 запросить цену →	SHAFT,TRACTOR,DRIVE
596	1026115 запросить цену →	SHAFT,TRACTOR,GUIDE
597	1026120 запросить цену →	FRAME,TRACTOR,LEFT
598	1026121 запросить цену →	FRAME,TRACTOR,RIGHT
599	1026117 запросить цену →	SPUR GEAR,25
600	1026004 запросить цену →	TIMING BELT
601	F055030 запросить цену →	PRINT HEAD,IJ192-0AC COLOUR
602	2019712 запросить цену →	HARNESS,DE
603	1026061 запросить цену →	BUSHING,GEAR,DE
604	1031881 запросить цену →	FFC,HOLDER
605	1031882 запросить цену →	FFC,HOLDER,B
606	1031867 запросить цену →	ANTI-STATIC BRUSH
610	1031874 запросить цену →	LEVER,PG ADJUST
613	1025989 запросить цену →	POROUS PAD,LEFT
616	1032161 запросить цену →	COVER,POROUS PAD
617	1031880 запросить цену →	CABLE,HEAD,BK
620	1051302 запросить цену →	LEVER,CHANGE,CAM;B
621	1026020 запросить цену →	SPRING,LEVER,CHANGE
623	1026042 запросить цену →	LEVER,RELEASE
624	1026043 запросить цену →	CAM,RELEASE,TR
625	1026044 запросить цену →	SHAFT,RELEASE,TR
626	1026046 запросить цену →	CAM,RELEASE,TR,SUPPORT
627	1026047 запросить цену →	SPRING,ROLLER GROUND
630	1034670 запросить цену →	LEVER,RELEASE,TRANSMISSION;B
631	1026076 запросить цену →	BUSHING,SHAFT,RELEASE,ASF
632	1026078 запросить цену →	CAM,RELEASE,ASF
633	1026080 запросить цену →	RATCHET,ASF,TRANSMISSION
634	1026084 запросить цену →	CAM,CLUTCH
635	1026085 запросить цену →	ROTARY DAMPER
636	1026106 запросить цену →	COVER,SLIDE,RIGHT
637	1026107 запросить цену →	COVER,SLIDE,LEFT
640	1026062 запросить цену →	SHAFT,LD
641	1026068 запросить цену →	SHAFT,EDGE GUIDE
642	1026069 запросить цену →	SHAFT,RELEASE,ASF
643	1073532 запросить цену →	PLATEN SHAFT HOLDER(F334005230)
648	1003192 запросить цену →	WIRE SADDLE
649	1019437 запросить цену →	BUSHING,6
650	1031864 запросить цену →	SPUR GEAR,16
652	1025967 запросить цену →	SPUR GEAR,11.4
653	1025968 запросить цену →	COMBINATION GEAR,13.8,11
654	1025969 запросить цену →	SPUR GEAR,17
655	1025970 запросить цену →	SPUR GEAR,12
656	1026049 запросить цену →	COMBINATION GEAR,22,8.4
657	1026050 запросить цену →	SPUR GEAR,8
658	1026051 запросить цену →	COMBINATION GEAR,48,45
660	1026055 запросить цену →	SPUR GEAR,24
661	1026081 запросить цену →	SPUR GEAR,29
662	1026083 запросить цену →	GEAR,LD
663	1031865 запросить цену →	SPUR GEAR,14.5
664	1026111 запросить цену →	SPUR GEAR,40
665	1026112 запросить цену →	SPUR GEAR,46
666	1026119 запросить цену →	COMPRESSION SPRING,1.96
667	1026254 запросить цену →	SPUR GEAR,16.5
668	1020350 запросить цену →	COMPRESSION SPRING,450
669	1032065 запросить цену →	COMPRESSION SPRING,0.39
670	1026003 запросить цену →	EXTENSION SPRING,23.2
671	1034197 запросить цену →	COMPRESSION SPRING,0.65
672	1026040 запросить цену →	EXTENSION SPRING,7.63
673	1026072 запросить цену →	COMPRESSIOON SPRING,1.13
674	1027830 запросить цену →	COMPRESSION SPRING,2.16
675	1027885 запросить цену →	EXTENSION SPRING,0.698
677	1074087 запросить цену →	PLAIN WASHER(B100154712) 6X0.7X12
678	1076264 запросить цену →	PLAIN WASHER(B100166012) 8X0.5X15
679	1076269 запросить цену →	PLAIN WASHER(B100167090) 4.1X0.2X7.8
681	1020296 запросить цену →	PLAIN WASHER,6.1X0.3X12,L/NA
683	1008492 запросить цену →	PLAIN WASHER 30.58 F/ZN 3X0.5X8
684	1030008 запросить цену →	PLAIN WASHER,5.2X0.6X17.6,F/ZN
685	1076285 запросить цену →	LEAF SPRING(B101253990) 8.2X0.25X15
686	1076301 запросить цену →	SPRING PIN(B130103216) 2X14
687	1076310 запросить цену →	BALL BEARING(B210151790)
688	1074067 запросить цену →	HEXAGON NUT(B070200311) M3
689	1076225 запросить цену →	FLANGE NUT(B081700611) M4
690	1074747 запросить цену →	PLAIN WASHER(B100153012) 5X0.3X10
696	1074104 запросить цену →	RETAINING RING(B150300611) TYPE-E(3)
697	1074107 запросить цену →	RETAINING RING(B150300711) TYPE-E(4)
698	1074109 запросить цену →	RETAINING RING(B150300811) TYPE-E(5)
699	1074768 запросить цену →	RETAINING RING(B150300911) TYPE-E(6)
700	1074111 запросить цену →	RETAINING RING(B150350111) TYPE-E(2.3)
701	1073373 запросить цену →	CUP SCREW S TIGHT(B300310511) M2X4
702	1073165 запросить цену →	C.B.S. SCREW(B300204211) M3X6
704	1005019 запросить цену →	C.B.P-TITE SCREW,3X8,F/ZN M3X8 F/ZN
706	1027611 запросить цену →	C.B.S.SCREW,2X6,F/ZN
707	2021302 запросить цену →	DETECTOR,PE;B 0V,0A,0W,
709	1032975 запросить цену →	HOLDING PLATE,HP DETECT
713	1040140 запросить цену →	HOLDER ASSY.,EJ,DOUBLE;E
714	1040271 запросить цену →	PRESSURE PLATE,BUSH P'LLEL ADJ,LEFT
715	1031899 запросить цену →	GUIDE,CABLE,HEAD
717	1033680 запросить цену →	BUSHING,SPUR GEAR,DRIVE
718	1035096 запросить цену →	OIL PAD;C
719	1035184 запросить цену →	LEAF SPRING,CR FELT
720	2023310 запросить цену →	HARNESS,CD SW
721	1005416 запросить цену →	SHAFT,MOUNT,CR
722	1026099 запросить цену →	GUIDE,LD,TOP
723	1031863 запросить цену →	SPUR GEAR,16.5
728	1030783 запросить цену →	LEVER,HEAD ADJUST,BLACK
729	1030784 запросить цену →	LEVER,HEAD ADJUST,COLOUR
730	1030788 запросить цену →	COVER,CARTRIDGE,BK
731	1030789 запросить цену →	COVER,CARTRIDGE,C
732	1030790 запросить цену →	SEPARATOR,CARTRIDGE,BLACK
733	1030791 запросить цену →	SEPARATOR,CARTRIDGE,COLOUR
734	1030787 запросить цену →	COMPRESSION SPRING,9.9
735	1031163 запросить цену →	SCREW,HEAD FASTEN
737	1030785 запросить цену →	LEVER,ADJUST
738	1035601 запросить цену →	ROLLER ASSY.,DRIVEN;C
739	2014328 запросить цену →	CONNECTOR SWITCH;B
750	1051528 запросить цену →	PAPER FEED ROLLER UNIT,ASP
