Epson LQ 2170 — каталог запчастей со схемами

Содержание

1. EPSON
2. EPSON
3. EPSON

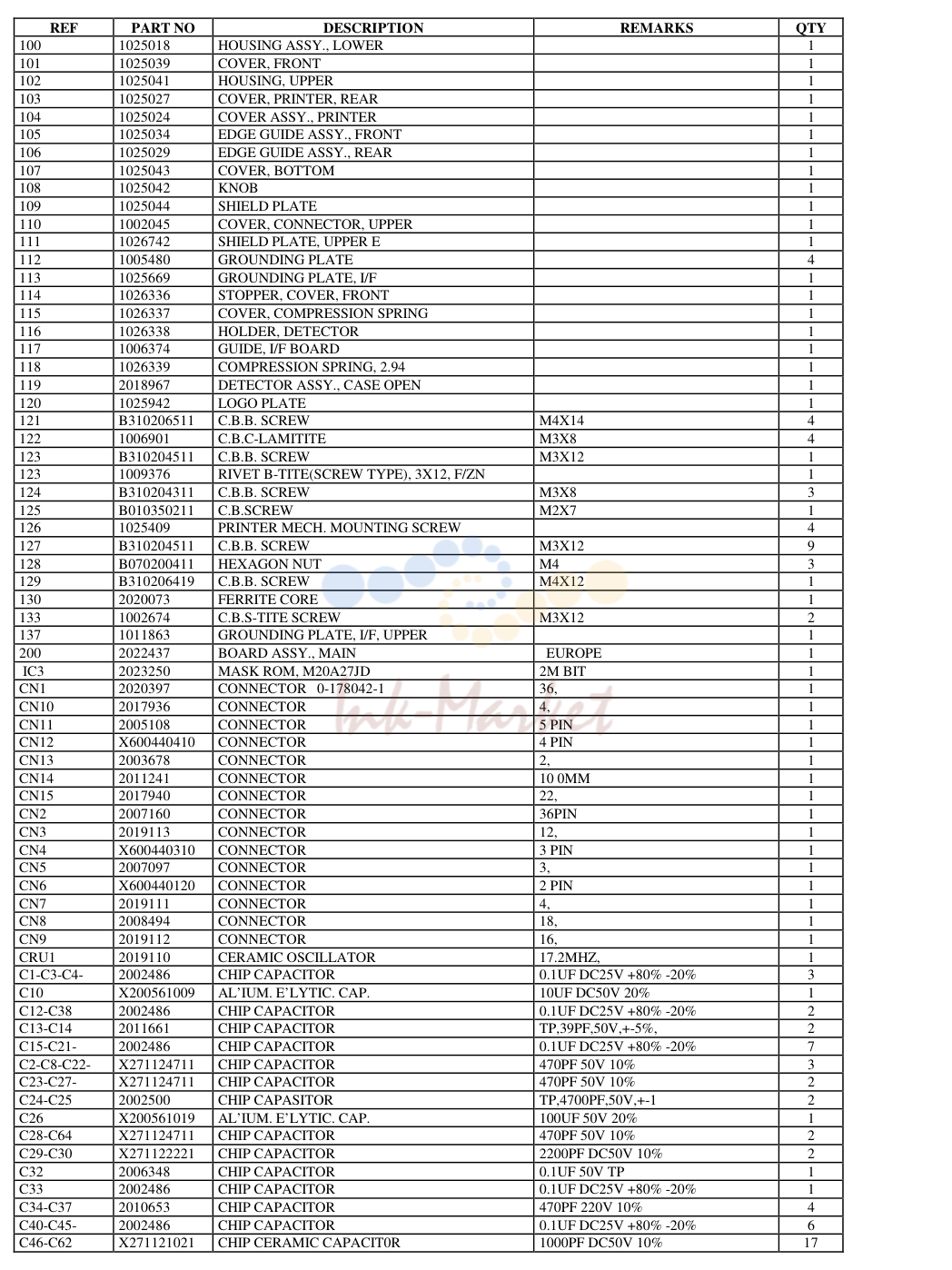

1. EPSON

№	Артикул	Описание
100	1025018 запросить цену →	HOUSING ASSY., LOWER
101	1025039 запросить цену →	COVER, FRONT
102	1025041 запросить цену →	HOUSING, UPPER
103	1025027 запросить цену →	COVER, PRINTER, REAR
104	1025024 запросить цену →	COVER ASSY., PRINTER
105	1025034 запросить цену →	EDGE GUIDE ASSY., FRONT
106	1025029 запросить цену →	EDGE GUIDE ASSY., REAR
107	1025043 запросить цену →	COVER, BOTTOM
108	1025042 запросить цену →	KNOB
109	1025044 запросить цену →	SHIELD PLATE
110	1002045 запросить цену →	COVER, CONNECTOR, UPPER
111	1026742 запросить цену →	SHIELD PLATE, UPPER E
112	1005480 запросить цену →	GROUNDING PLATE
113	1025669 запросить цену →	GROUNDING PLATE, I/F
114	1026336 запросить цену →	STOPPER, COVER, FRONT
115	1026337 запросить цену →	COVER, COMPRESSION SPRING
116	1026338 запросить цену →	HOLDER, DETECTOR
117	1006374 запросить цену →	GUIDE, I/F BOARD
118	1026339 запросить цену →	COMPRESSION SPRING, 2.94
119	2018967 запросить цену →	DETECTOR ASSY., CASE OPEN
120	1025942 запросить цену →	LOGO PLATE
121	B310206511 запросить цену →	C.B.B. SCREW M4X14
122	1006901 запросить цену →	C.B.C-LAMITITE M3X8
123	B310204511 запросить цену →	C.B.B. SCREW M3X12
123	1009376 запросить цену →	RIVET B-TITE(SCREW TYPE), 3X12, F/ZN
124	B310204311 запросить цену →	C.B.B. SCREW M3X8
125	B010350211 запросить цену →	C.B.SCREW M2X7
126	1025409 запросить цену →	PRINTER MECH. MOUNTING SCREW
127	B310204511 запросить цену →	C.B.B. SCREW M3X12
128	B070200411 запросить цену →	HEXAGON NUT M4
129	B310206419 запросить цену →	C.B.B. SCREW M4X12
130	2020073 запросить цену →	FERRITE CORE
133	1002674 запросить цену →	C.B.S-TITE SCREW M3X12
137	1011863 запросить цену →	GROUNDING PLATE, I/F, UPPER
200	2022437 запросить цену →	BOARD ASSY., MAIN EUROPE

2. EPSON

№	Артикул	Описание
330	2018862 запросить цену →	HARNESS
380	2021422 запросить цену →	FAN
400	2006741 запросить цену →	POWER CABLE (BS31303SA-SR-10A) 240V
400	2018866 запросить цену →	POWER CABLE ASSY
401	2018861 запросить цену →	HARNESS
450	2018827 запросить цену →	BOARD ASSY., PANEL
500	2020579 запросить цену →	PRINTER MECH.(ASP), M-5N60-100
501	1025190 запросить цену →	FRAME ASSY., RIGHT
502	1025191 запросить цену →	FRAME ASSY., LEFT
503	2019033 запросить цену →	MOTOR, CR DC3.0V/1.1A/3.3W
504	1025199 запросить цену →	RD ASSY.
505	1032159 запросить цену →	SHEET, PROTECT, FFC
511	2019034 запросить цену →	MOTOR, PF DC6.4V/0.4A/2,6W
521	2019017 запросить цену →	HARNESS, PG
522	2021854 запросить цену →	DETECTOR, HP 4V,50MA,100MW,
523	2019016 запросить цену →	HARNESS, HP
524	2014328 запросить цену →	CONNECTOR SWITCH;B
525	1025321 запросить цену →	PAPER GUIDE
526	1025322 запросить цену →	SHAFT, RELEASE
527	2019010 запросить цену →	HARNESS, PE, FRONT
528	2019009 запросить цену →	HARNESS, PE, REAR
529	1025324 запросить цену →	LEVER, PE, SUPPORT
530	2019011 запросить цену →	DETECTOR, PE, FRONT 0V,0A,0W,
531	1005727 ✓ в наличии	DETECTOR ASSY., REAR
532	1005213 ✓ в наличии	ROLLER, PF, DRIVEN, LOWER
533	1025249 запросить цену →	ROLLER ASSY., PF
534	1005215 запросить цену →	EXTENSION SPRING,
535	1025363 запросить цену →	COMPRESSION SPRING, 10.8
536	1025192 запросить цену →	CARRIAGE ASSY.
538	1025344 запросить цену →	COVER, CR
539	1025348 запросить цену →	BUSHING,
541	1025246 запросить цену →	TRACTOR ASSY., REAR
542	1025293 запросить цену →	TRACTOR, LEFT
543	1025294 запросить цену →	TRACTOR, RIGHT
544	1025291 запросить цену →	SHAFT, TR, DRIVE
545	1025292 запросить цену →	SHAFT, TR, GUIDE
546	1025287 запросить цену →	FRAME, TR, LEFT
547	1025288 запросить цену →	FRAME, TR, RIGHT
548	1025289 запросить цену →	LEVER, TR, LEFT, REAR
549	1025290 запросить цену →	LEVER, TR, RIGHT, REAR
550	1025296 запросить цену →	PAPER SUPPORT
551	1025295 запросить цену →	SPUR GEAR,
552	1025350 запросить цену →	EXTENSION SPRING, 15.7
555	1025248 запросить цену →	PAPER EJECT ASSY.
556	1025301 запросить цену →	COVER, PAPER EJECT
557	1029507 запросить цену →	FRAME, PAPER EJECT, BASE
558	1025302 запросить цену →	FRAME, PAPER EJECT, LEFT
559	1025303 запросить цену →	FRAME, PAPER EJECT, RIGHT
560	1025306 запросить цену →	ROLLER, PAPER EJECT, DRIVEN
561	1025310 запросить цену →	SPUR GEAR,
562	1005245 запросить цену →	SPUR GEAR,
564	1025305 запросить цену →	ROLLER, PAPER EJECT, DRIVE
565	1025203 запросить цену →	ROLLER ASSY., PF, DRIVE
566	1025334 запросить цену →	HOLDER, HEAD, CABLE
567	2019013 запросить цену →	CABLE, HEAD, LOWER
568	2019014 запросить цену →	CABLE, HEAD, UPPER
569	1025355 запросить цену →	BUSHING, 8, LEFT
570	1025284 запросить цену →	PLATEN
571	1031612 запросить цену →	SPUR GEAR,
572	1025285 запросить цену →	BUSHING, 8, RIGHT
573	1025351 запросить цену →	COVER, PLATEN
574	2018904 запросить цену →	DETECTOR ASSY., PW
575	1025345 запросить цену →	RIBBON MASK
576	1025352 запросить цену →	PAPER GUIDE, SUPPORT
578	1025326 запросить цену →	FRAME, REAR
579	1025327 запросить цену →	FRAME, FRONT
580	1028578 запросить цену →	FRAME, SUB, RIGHT
581	1025329 запросить цену →	SHAFT, CR, GUIDE, REAR
582	1025330 запросить цену →	SHAFT, CR, GUIDE, FRONT
583	1025331 запросить цену →	BUSHING, PARALLEL, ADJUST
584	1025332 запросить цену →	LEVER, GAP, ADJUST
585	1025333 запросить цену →	CAP, LEVER
586	1025374 запросить цену →	SHEET, RELEASE, CAP
587	1025349 запросить цену →	MOUNTING PLATE, MOTOR, CR
588	1025346 запросить цену →	HOLDER, RIBBON MASK
589	1027101 запросить цену →	OIL PAD, LOWER
590	1025361 запросить цену →	LEVER, RELEASE
591	1005220 запросить цену →	CAM, CLUTCH, TRACTOR
592	1025335 запросить цену →	BASE RUBBER
593	1025357 запросить цену →	COMBINATION GEAR, 8,
594	1005224 запросить цену →	SPUR GEAR,
595	1005225 запросить цену →	SPUR GEAR, 34.5
596	1005226 запросить цену →	SPUR GEAR,
597	B101253990 запросить цену →	LEAF SPRING 8.2X0.25X15
598	1005218 запросить цену →	INTERMITTENT GEAR
599	1025353 запросить цену →	PAPER GUIDE, MIDDLE
600	1025354 запросить цену →	PAPER GUIDE, FRONT
601	1005232 запросить цену →	COMPRESSION SPRING,
602	1025360 запросить цену →	SPUR GEAR,
603	1005844 запросить цену →	LEVER, RELEASE, TRANSMISSION
604	1030844 запросить цену →	OIL PAD
605	1025343 запросить цену →	HOLDER, DETECTOR, PG
606	1025364 запросить цену →	LEVER, RELEASE, DETECTOR
607	1025375 запросить цену →	GROUNDING PLATE, , PG, MIDDLE
608	1026439 запросить цену →	SHEET, RELEASE, CAP, SUB
609	1026551 запросить цену →	HOLDER, CABLE
610	1026620 запросить цену →	COVER, DRIVEN PULLEY
611	B010303411 запросить цену →	C.B.SCREW M3X8
612	1025311 запросить цену →	GROUNDING PLATE, PAPER EJECT
613	1005416 запросить цену →	SHAFT, MOUNT, CR
614	B010302211 запросить цену →	C.B.SCREW M2.5X5
617	1025356 запросить цену →	LEAF SPRING, CR
620	1025323 запросить цену →	LEVER, DETECTOR, PE, REAR
621	1025247 запросить цену →	TRACTOR ASSY., FRONT
622	1025287 запросить цену →	FRAME, TR, LEFT
623	1025288 запросить цену →	FRAME, TR, RIGHT
624	1025299 запросить цену →	LEVER, TR, LEFT, FRONT
625	1025300 запросить цену →	LEVER, TR, RIGHT, FRONT
626	1025325 запросить цену →	TORSION SPRING, 0.26
627	1025307 запросить цену →	HOLDER, PAPER EJECT, DRIVEN
628	1025309 запросить цену →	COMPRESSION SPRING, 1.08
629	1025308 запросить цену →	HOLDER, PAPER EJECT, SPRING
630	2019015 запросить цену →	CABLE, DETECTOR
631	2019030 запросить цену →	HARNESS, RE
632	1026741 запросить цену →	GUIDE, PAPER EJECT
633	B150300911 запросить цену →	RETAINING RING TYPE-E(6)
634	1031702 запросить цену →	SPRING PIN, 2X18, F/B
635	B302704211 запросить цену →	C.P.S.P.S. SCREW M3X6
636	B300204211 запросить цену →	C.B.S. SCREW M3X6
637	B100166012 запросить цену →	PLAIN WASHER 8X0.5X15
638	B160101412 запросить цену →	RETAINING RING TYPE-C
639	1006901 запросить цену →	C.B.C-LAMITITE M3X8
640	B010303311 запросить цену →	C.B.SCREW M3X6
641	B300204311 запросить цену →	C.B.S. SCREW M3X8
642	1019830 запросить цену →	C.F.P-TITE SCREW, 2.6X8, F/ZN
643	B070200411 запросить цену →	HEXAGON NUT M4
644	B300204411 запросить цену →	C.B.S. SCREW M3X10
650	F050000 запросить цену →	PRINT HEAD, DH24-0A0
1	5004613 запросить цену →	IND. CARTON BOX FOR EUROPE
2	5004454 запросить цену →	OUTER CARTON BOX
3	5004641 запросить цену →	PAD, PRINTER
4	5004464 запросить цену →	PAD, PRINTER, BOTTOM
5	5004465 запросить цену →	PAD, FRAME, R
6	5004466 запросить цену →	PAD, FRAME, L
7	5006431 запросить цену →	PAD, PLATEN, R
8	5006432 запросить цену →	PAD, PLATEN, L
9	5004469 запросить цену →	PAD, CR
10	5004617 запросить цену →	PAD, FRONT SHEET GUIDE
11	5004615 запросить цену →	PAD, PAPER EJECT ASSY., LEFT
12	5004616 запросить цену →	PAD, PAPER EJECT ASSY., CENTRE
13	5004617 запросить цену →	PAD, FRONT SHEET GUIDE
14	5005180 запросить цену →	PLASTIC BAG/800X950X0.08T
15	X680058010 запросить цену →	PLASTIC BAG 270X700X0.04
16	5004646 запросить цену →	PAD, LEVER, RELEASE

3. EPSON

№	Артикул	Описание
800	1027002 запросить цену →	FRAME, CSF, RIGHT
801	1027003 запросить цену →	FRAME, CSF, LEFT
802	1027011 запросить цену →	FRAME, CSF, FRONT
803	1027014 запросить цену →	PAPER GUIDE, CSF, ABOVE
804	1027016 запросить цену →	PAPER GUIDE, CSF, BELOW
805	1027047 запросить цену →	CLAMP, SIMPLE, MOUNT
806	1027006 запросить цену →	COVER, GEAR LINE
807	1027037 запросить цену →	FRAME, CHANGE, PAPER EJECT
808	1027038 запросить цену →	SPRING, FRAME, LEFT
809	1027039 запросить цену →	SPRING, FRAME, RIGHT
810	1027081 запросить цену →	SHAFT ASSEMBLY, PAPER LOAD SUPPORT
811	1025305 запросить цену →	ROLLER, PAPER EJECT, DRIVE
812	1027026 запросить цену →	COVER, PAPER EJECT
813	1025308 запросить цену →	HOLDER, PAPER EJECT, SPRING
814	1027049 запросить цену →	SPRING, PAPER EJECT
815	1025307 запросить цену →	HOLDER, PAPER EJECT, DRIVEN
816	1025306 запросить цену →	ROLLER, PAPER EJECT, DRIVEN
817	1027036 запросить цену →	FILM, PAPER EJECT
818	1027025 запросить цену →	PAPER SUPPORT, PAPER EJECT
819	F334701151 запросить цену →	HOPPER PAPER STAND
820	1027023 запросить цену →	PAPER SUPPORT, CSF, CENTRE
821	1027024 запросить цену →	PAPER SUPPORT, CSF, CENTRE SUPPORT
822	1005245 запросить цену →	SPUR GEAR,
823	1025310 запросить цену →	SPUR GEAR,
824	1027040 запросить цену →	METAL FITTING, MOUNT
825	1006269 запросить цену →	GEAR 15.5
826	F348701110 запросить цену →	PAPER EJECTING DRIVER GEAR A
827	1027022 запросить цену →	SPUR GEAR, D=10
828	1027078 запросить цену →	LEVER ASSEMBLY, CSF PLANET, SUPPORT
829	1006272 запросить цену →	GEAR
830	Y593701050 запросить цену →	DRIVER GEAR A
831	1027079 запросить цену →	LEVER ASSEMBLY, CSF PLANET
832	1027027 запросить цену →	COMBINATION GEAR D=8.5/33
833	1027028 запросить цену →	COMBINATION GEAR D=20/33.5
834	F344701110 запросить цену →	PAPER EJECTING DRIVER GEAR
835	1006267 запросить цену →	GEAR D=30
836	2020195 запросить цену →	MOUNT, MOTOR
837	2020197 запросить цену →	MOTOR ASSEMBLY, CSF
838	1027119 запросить цену →	SHEET, MOTOR
839	2020198 запросить цену →	P.C.B. ASSEMBLY, CSF
840	2020196 запросить цену →	HARNESS, CONNECTION
841	1027120 запросить цену →	BRUSH, ANTI-STATIC
842	1027071 запросить цену →	HOPPER ASSEMBLY
843	1027076 запросить цену →	SHAFT ASSEMBLY, IDLER LEVER
844	1011990 запросить цену →	C.T.P.B.SCREW
845	B302104411 запросить цену →	C.P.S.(P) SCREW
846	1019830 запросить цену →	C.F.P-TITE SCREW, 2.6X8, F/ZN
847	1025569 запросить цену →	C.B.P-TITE(S-P2), 3X12, F/ZN
848	B150300911 запросить цену →	RETAINING RING
849	B160101412 запросить цену →	RETAINING RING
850	1006286 запросить цену →	SLIDER, CSF, LEFT
851	1006287 запросить цену →	SLIDER, CSF, RIGHT
852	1006293 запросить цену →	LEVER, SLIDER, FIXING, LEFT
853	1006342 запросить цену →	LEVER, SLIDER, FIXING, RIGHT
854	1006288 запросить цену →	SEPARATION HOOK, LEFT
855	1006289 запросить цену →	SEPARATION HOOK, RIGHT
856	1027042 запросить цену →	SPRING, SEPARATOR CLAW, LEFT
857	1027043 запросить цену →	SPRING, SEPARATOR CLAW, RIGHT
858	1027144 запросить цену →	SPRING, CSF
859	1006594 запросить цену →	HOPPER SUB ASSEMBLY, PAPER LOAD, LEFT
860	1006596 запросить цену →	HOPPER SUB ASSEMBLY, PAPER LOAD, RIGHT
861	1006833 запросить цену →	ROLLER ASSY., PAPER LODING
863	1015447 запросить цену →	COVER, PAPER LOAD, ROLLER;LEFT
864	1015446 запросить цену →	COVER, PAPER LOAD;RIGHT
865	1027019 запросить цену →	SHAFT, CSF
866	1027017 запросить цену →	SHAFT, PAPER LOAD
867	1027018 запросить цену →	SHAFT, CSF, HOPPER
868	1027041 запросить цену →	LEVER, CSF, RELEASE
869	1027031 запросить цену →	LEVER, IDLER
870	F334707030 запросить цену →	IDLER
871	1006343 запросить цену →	SPRING, IDLER
872	1027021 запросить цену →	SHAFT, IDLE LEVER
1	5004657 запросить цену →	INDIVIDUAL CARTON
2	5005077 запросить цену →	OUTER CARTON
3	5004652 запросить цену →	PAD, LEFT
4	5004653 запросить цену →	PAD, RIGHT
5	5004655 запросить цену →	PAD, PAPER EJECT
6	5004654 запросить цену →	PAD, ATTACHMENT
7	X680633010 запросить цену →	PLASTIC BAG
8	Y131932001 запросить цену →	PLASTIC BAG
9	5004656 запросить цену →	VINYL SACK, PAPER SUPPORT, CENTRE
