Epson LQ 2070 — каталог запчастей со схемами

Содержание

1. EPSON
2. EPSON
3. EPSON

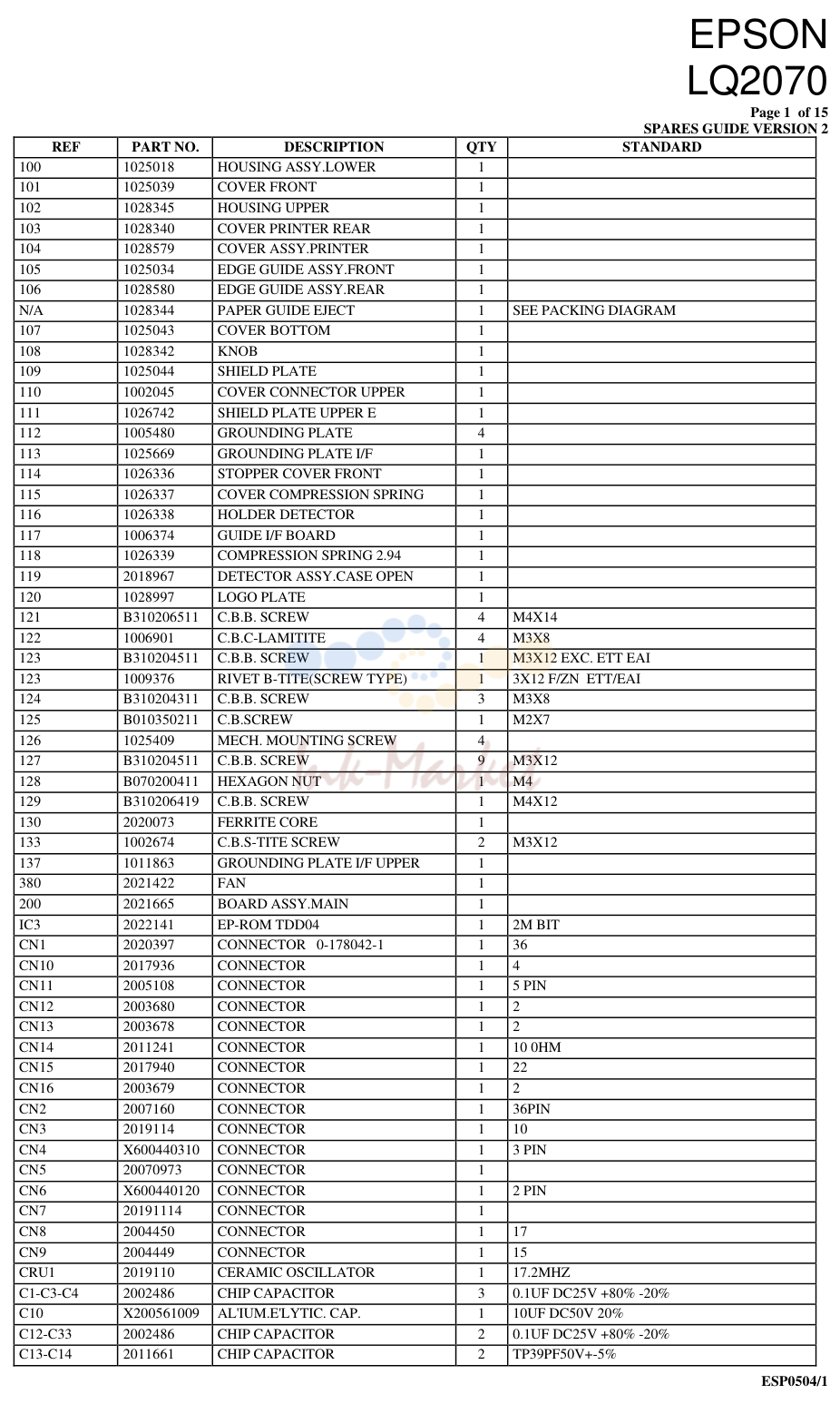

1. EPSON

№	Артикул	Описание
100	1025018 запросить цену →	HOUSING ASSY.LOWER
101	1025039 запросить цену →	COVER FRONT
102	1028345 запросить цену →	HOUSING UPPER
103	1028340 запросить цену →	COVER PRINTER REAR
104	1028579 запросить цену →	COVER ASSY.PRINTER
105	1025034 запросить цену →	EDGE GUIDE ASSY.FRONT
106	1028580 запросить цену →	EDGE GUIDE ASSY.REAR
107	1025043 запросить цену →	COVER BOTTOM
108	1028342 запросить цену →	KNOB
109	1025044 запросить цену →	SHIELD PLATE
110	1002045 запросить цену →	COVER CONNECTOR UPPER
111	1026742 запросить цену →	SHIELD PLATE UPPER E
112	1005480 запросить цену →	GROUNDING PLATE
113	1025669 запросить цену →	GROUNDING PLATE I/F
114	1026336 запросить цену →	STOPPER COVER FRONT
115	1026337 запросить цену →	COVER COMPRESSION SPRING
116	1026338 запросить цену →	HOLDER DETECTOR
117	1006374 запросить цену →	GUIDE I/F BOARD
118	1026339 запросить цену →	COMPRESSION SPRING 2.94
119	2018967 запросить цену →	DETECTOR ASSY.CASE OPEN
120	1028997 запросить цену →	LOGO PLATE
121	B310206511 запросить цену →	C.B.B. SCREW 4 M4X14
122	1006901 запросить цену →	C.B.C-LAMITITE 4 M3X8
123	B310204511 запросить цену →	C.B.B. SCREW 1 M3X12 EXC. ETT EAI
123	1009376 запросить цену →	RIVET B-TITE(SCREW TYPE) 1 3X12 F/ZN ETT/EAI
124	B310204311 запросить цену →	C.B.B. SCREW 3 M3X8
125	B010350211 запросить цену →	C.B.SCREW 1 M2X7
126	1025409 запросить цену →	MECH. MOUNTING SCREW
127	B310204511 запросить цену →	C.B.B. SCREW 9 M3X12
128	B070200411 запросить цену →	HEXAGON NUT 1 M4
129	B310206419 запросить цену →	C.B.B. SCREW 1 M4X12
130	2020073 запросить цену →	FERRITE CORE
133	1002674 запросить цену →	C.B.S-TITE SCREW 2 M3X12
137	1011863 запросить цену →	GROUNDING PLATE I/F UPPER
380	2021422 запросить цену →	FAN
200	2021665 запросить цену →	BOARD ASSY.MAIN

2. EPSON

№	Артикул	Описание
330	2021660 запросить цену →	HARNESS
400	2006741 запросить цену →	PWR. CABLE (BS31303SA-SR-10A) 1 240V EUL
401	2018861 запросить цену →	HARNESS
500	2022338 запросить цену →	MECH.(ASP)M-5N61-100
501	1025190 запросить цену →	FRAME ASSY.RIGHT
502	1025191 запросить цену →	FRAME ASSY.LEFT
503	2021270 запросить цену →	MOTOR CR
504	1025199 запросить цену →	RD ASSY.
505	2021437 запросить цену →	HARNESS PE LEFT
506	2021438 запросить цену →	HARNESS PE RIGHT
511	2019034 запросить цену →	MOTOR PF
521	2019017 запросить цену →	HARNESS PG
522	2021854 запросить цену →	DETECTOR HP 1 4V50MA100MW
523	2019016 запросить цену →	HARNESS HP
524	2014328 запросить цену →	CONNECTOR SWITCH;B
525	1025321 запросить цену →	PAPER GUIDE
526	1025322 запросить цену →	SHAFT RELEASE
527	2019010 запросить цену →	HARNESS PE FRONT
528	2019009 запросить цену →	HARNESS PE REAR
529	1025324 запросить цену →	LEVER PE SUPPORT
530	2019011 запросить цену →	DETECTOR PE FRONT 1 0V0A0W
531	1005727 ✓ в наличии	DETECTOR ASSY. REAR
532	1005213 ✓ в наличии	ROLLER PF DRIVEN LOWER
533	1025249 запросить цену →	ROLLER ASSY.PF
534	1005215 запросить цену →	EXTENSION SPRING
535	1025363 запросить цену →	COMPRESSION SPRING 10.8
536	1028531 запросить цену →	CARRIAGE ASSY.
538	1025344 запросить цену →	COVER CR
539	1025348 запросить цену →	BUSHING14
541	1025246 запросить цену →	TRACTOR ASSY.REAR
542	1025293 запросить цену →	TRACTOR LEFT
543	1025294 запросить цену →	TRACTOR RIGHT
544	1025291 запросить цену →	SHAFT TR DRIVE
545	1025292 запросить цену →	SHAFT TR GUIDE
546	1025287 запросить цену →	FRAME TR LEFT
547	1025288 запросить цену →	FRAME TR RIGHT
548	1025289 запросить цену →	LEVER TR LEFT REAR
549	1025290 запросить цену →	LEVER TR RIGHT REAR
550	1025296 запросить цену →	PAPER SUPPORT
551	1025295 запросить цену →	SPUR GEAR
552	1025350 запросить цену →	EXTENSION SPRING15.7
555	1025248 запросить цену →	PAPER EJECT ASSY.
556	1025301 запросить цену →	COVER PAPER EJECT
557	1025304 запросить цену →	FRAME PAPER EJECT BASE
558	1025302 запросить цену →	FRAME PAPER EJECT LEFT
559	1025303 запросить цену →	FRAME PAPER EJECT RIGHT
560	1025306 запросить цену →	ROLLER PAPER EJECT DRIVEN
561	1025310 запросить цену →	SPUR GEAR
562	1005245 запросить цену →	SPUR GEAR
564	1025305 запросить цену →	ROLLER PAPER EJECT DRIVE
565	1025203 запросить цену →	ROLLER ASSY.PF DRIVE
566	1025334 запросить цену →	HOLDER HEAD CABLE
567	2021268 запросить цену →	CABLE HEAD LOWER
568	2021269 запросить цену →	CABLE HEAD UPPER
569	1025355 запросить цену →	BUSHING 8 LEFT
570	1025284 запросить цену →	PLATEN
571	1030979 запросить цену →	PLATEN GEAR
572	1025285 запросить цену →	BUSHING 8 RIGHT
573	1025351 запросить цену →	COVER PLATEN
574	2018904 запросить цену →	DETECTOR ASSY.PW
575	1025345 запросить цену →	RIBBON MASK
576	1025352 запросить цену →	PAPER GUIDE SUPPORT
577	1025280 запросить цену →	HOLDER DRIVEN PULLEY
578	1025326 запросить цену →	FRAME REAR
579	1025327 запросить цену →	FRAME FRONT
580	1025328 запросить цену →	FRAME SUB RIGHT
581	1028347 запросить цену →	SHAFT CR GUIDE REAR
582	1028348 запросить цену →	SHAFT CR GUIDE FRONT
583	1025331 запросить цену →	BUSHING PARALLEL ADJUST
584	1025332 запросить цену →	LEVER GAP ADJUST
585	1025333 запросить цену →	CAP LEVER
586	1025374 запросить цену →	SHEET RELEASE CAP
587	1025349 запросить цену →	MOUNTING PLATE MOTOR CR
588	1025346 запросить цену →	HOLDER RIBBON MASK
589	1027101 запросить цену →	OIL PAD LOWER
590	1028356 запросить цену →	LEVER RELEASE
591	1028357 запросить цену →	CAM CLUTCH TRACTOR
592	1025335 запросить цену →	BASE RUBBER
593	1005222 запросить цену →	COMBINATION GEAR830
594	1005224 запросить цену →	SPUR GEAR
595	1005225 запросить цену →	SPUR GEAR 34.5
596	1005226 запросить цену →	SPUR GEAR
597	B101253990 запросить цену →	LEAF SPRING 1 8.2X0.25X15
598	1028359 запросить цену →	INTERMITTENT GEAR
599	1025353 запросить цену →	PAPER GUIDE MIDDLE
600	1025354 запросить цену →	PAPER GUIDE FRONT
601	1005232 запросить цену →	COMPRESSION SPRING
602	1025360 запросить цену →	SPUR GEAR
603	1028358 запросить цену →	LEVER RELEASE TRANSMISSION
604	1030844 запросить цену →	OIL PAD
605	1025343 запросить цену →	HOLDER DETECTOR PG
606	1029076 запросить цену →	LEVER RELEASE DETECTOR
607	1025375 запросить цену →	GROUND PLATE P R GUIDE MID.
608	1026439 запросить цену →	SHEET RELEASE CA PSUB
609	1026551 запросить цену →	HOLDER CABLE
610	1026620 запросить цену →	COVER DRIVEN PULLEY
611	B010303411 запросить цену →	C.B.SCREW 2 M3X8
612	1025311 запросить цену →	GROUND PLATE PAPER EJECT
613	1005416 запросить цену →	SHAFT MOUNT CR
614	B010302211 запросить цену →	C.B.SCREW 1 M2.5X5
617	1025356 запросить цену →	LEAF SPRING CR
620	1025323 запросить цену →	LEVER DETECTOR PE REAR
626	1025325 запросить цену →	TORSION SPRING0.26
627	1025307 запросить цену →	HOLDER PAPER EJECT DRIVEN
628	1025309 запросить цену →	COMPRESSION SPRING 1.08
629	1025308 запросить цену →	HOLDER PAPER EJECT SPRING
630	2019015 запросить цену →	CABLE DETECTOR
632	1028344 запросить цену →	GUIDE PAPER EJECT 1 SEE PACKAGING DIAGRAM
633	B150300911 запросить цену →	RETAINING RING 2 TYPE-E(6)
634	1001856 запросить цену →	SPRING PIN 1 2X12
635	B302704211 запросить цену →	C.P.S.P.S. SCREW 4 M3X6
636	B300204211 запросить цену →	C.B.S. SCREW 9 M3X6
637	B100166012 запросить цену →	PLAIN WASHER 3 8X0.5X15
638	B160101412 запросить цену →	RETAINING RING 5 TYPE-C
639	1006901 запросить цену →	C.B.C-LAMITITE 2 M3X8
640	B010303311 запросить цену →	C.B.SCREW 2 M3X6
641	B300204311 запросить цену →	C.B.S. SCREW 3 M3X8
642	1019830 запросить цену →	C.F.P-TITE SCREW2.6X8F/ZN
643	B070200411 запросить цену →	HEXAGON NUT 3 M4
644	B300204411 запросить цену →	C.B.S. SCREW 2 M3X10
650	F052000 запросить цену →	PRINT HEAD DH24-0B0
1	5005039 запросить цену →	IND. CARTON BOX EUROPE 1 EUROPE
3	5005044 запросить цену →	PAD PRINTER
4	5004464 запросить цену →	PAD PRINTER BOTTOM
5	5005201 запросить цену →	PAD FRAME R
6	5005202 запросить цену →	PAD FRAME L
7	5004467 запросить цену →	PAD PLATEN R
8	5004468 запросить цену →	PAD PLATEN L
9	5004469 запросить цену →	PAD CR
10	5004617 запросить цену →	PAD FRONT SHEET GUIDE
11	5004615 запросить цену →	PAD P R EJECT ASSY.LEFT
12	5004616 запросить цену →	PAD P R EJECT ASSY.CENTRE
13	5004614 запросить цену →	PAD P R EJECT ASSY.RIGHT
14	5005180 запросить цену →	PLASTIC BAG/800X950X0.08T
15	X680058010 запросить цену →	PLASTIC BAG 1 270X700X0.04
16	5004646 запросить цену →	PAD LEVER RELEASE

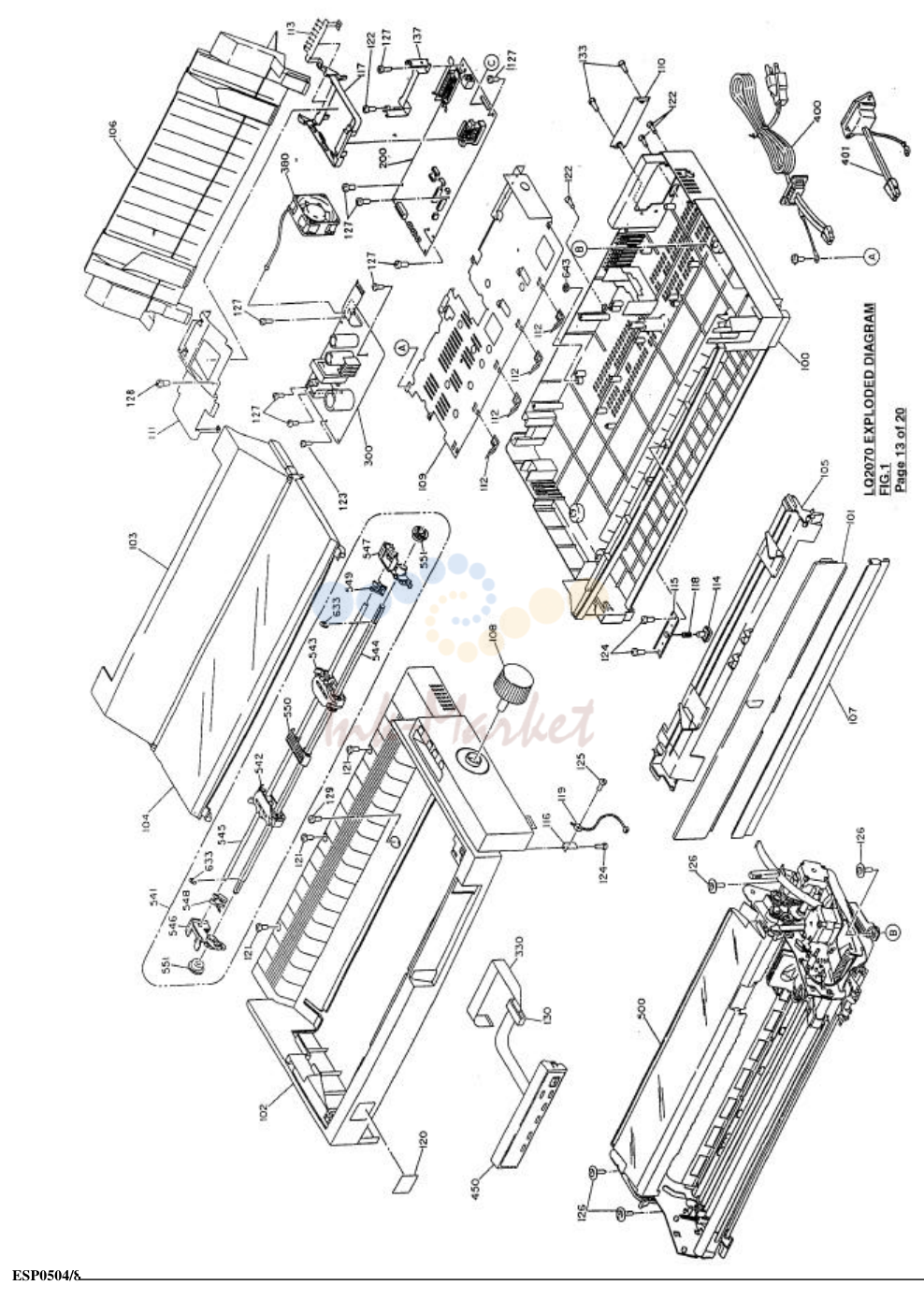

3. EPSON

№	Артикул	Описание
800	1027002 запросить цену →	FRAME, CSF, RIGHT
801	1027003 запросить цену →	FRAME, CSF, LEFT
802	1027011 запросить цену →	FRAME, CSF, FRONT
803	1027014 запросить цену →	PAPER GUIDE, CSF, ABOVE
804	1027016 запросить цену →	PAPER GUIDE, CSF, BELOW
805	1027047 запросить цену →	CLAMP, SIMPLE, MOUNT
806	1027006 запросить цену →	COVER, GEAR LINE
807	1027037 запросить цену →	FRAME, CHANGE, PAPER EJECT
808	1027038 запросить цену →	SPRING, FRAME, LEFT
809	1027039 запросить цену →	SPRING, FRAME, RIGHT
810	1027081 запросить цену →	SHAFT ASSEMBLY, PAPER LOAD SUPPORT
811	1025305 запросить цену →	ROLLER, PAPER EJECT, DRIVE
812	1027026 запросить цену →	COVER, PAPER EJECT
813	1025308 запросить цену →	HOLDER, PAPER EJECT, SPRING
814	1027049 запросить цену →	SPRING, PAPER EJECT
815	1025307 запросить цену →	HOLDER, PAPER EJECT, DRIVEN
816	1025306 запросить цену →	ROLLER, PAPER EJECT, DRIVEN
817	1027036 запросить цену →	FILM, PAPER EJECT
818	1027025 запросить цену →	PAPER SUPPORT, PAPER EJECT
819	F334701151 запросить цену →	HOPPER PAPER STAND
820	1027023 запросить цену →	PAPER SUPPORT, CSF, CENTRE
821	1027024 запросить цену →	PAPER SUPPORT, CSF, CENTRE SUPPORT
822	1005245 запросить цену →	SPUR GEAR,
823	1025310 запросить цену →	SPUR GEAR,
824	1027040 запросить цену →	METAL FITTING, MOUNT
825	1006269 запросить цену →	GEAR 15.5
826	F348701110 запросить цену →	PAPER EJECTING DRIVER GEAR A
827	1027022 запросить цену →	SPUR GEAR, D=10
828	1027078 запросить цену →	LEVER ASSEMBLY, CSF PLANET, SUPPORT
829	1006272 запросить цену →	GEAR
830	Y593701050 запросить цену →	DRIVER GEAR A
831	1027079 запросить цену →	LEVER ASSEMBLY, CSF PLANET
832	1027027 запросить цену →	COMBINATION GEAR D=8.5/33
833	1027028 запросить цену →	COMBINATION GEAR D=20/33.5
834	F344701110 запросить цену →	PAPER EJECTING DRIVER GEAR
835	1006267 запросить цену →	GEAR D=30
836	2020195 запросить цену →	MOUNT, MOTOR
837	2020197 запросить цену →	MOTOR ASSEMBLY, CSF
838	1027119 запросить цену →	SHEET, MOTOR
839	2020198 запросить цену →	P.C.B. ASSEMBLY, CSF
840	2020196 запросить цену →	HARNESS, CONNECTION
841	1027120 запросить цену →	BRUSH, ANTI-STATIC
842	1027071 запросить цену →	HOPPER ASSEMBLY
843	1027076 запросить цену →	SHAFT ASSEMBLY, IDLER LEVER
844	1011990 запросить цену →	C.T.P.B.SCREW
845	B302104411 запросить цену →	C.P.S.(P) SCREW
846	1019830 запросить цену →	C.F.P-TITE SCREW, 2.6X8, F/ZN
847	1025569 запросить цену →	C.B.P-TITE(S-P2), 3X12, F/ZN
848	B150300911 запросить цену →	RETAINING RING
849	B160101412 запросить цену →	RETAINING RING
850	1006286 запросить цену →	SLIDER, CSF, LEFT
851	1006287 запросить цену →	SLIDER, CSF, RIGHT
852	1006293 запросить цену →	LEVER, SLIDER, FIXING, LEFT
853	1006342 запросить цену →	LEVER, SLIDER, FIXING, RIGHT
854	1006288 запросить цену →	SEPARATION HOOK, LEFT
855	1006289 запросить цену →	SEPARATION HOOK, RIGHT
856	1027042 запросить цену →	SPRING, SEPARATOR CLAW, LEFT
857	1027043 запросить цену →	SPRING, SEPARATOR CLAW, RIGHT
858	1027144 запросить цену →	SPRING, CSF
859	1006594 запросить цену →	HOPPER SUB ASSEMBLY, PAPER LOAD, LEFT
860	1006596 запросить цену →	HOPPER SUB ASSEMBLY, PAPER LOAD, RIGHT
861	1006833 запросить цену →	ROLLER ASSY., PAPER LODING
863	1015447 запросить цену →	COVER, PAPER LOAD, ROLLER;LEFT
864	1015446 запросить цену →	COVER, PAPER LOAD;RIGHT
865	1027019 запросить цену →	SHAFT, CSF
866	1027017 запросить цену →	SHAFT, PAPER LOAD
867	1027018 запросить цену →	SHAFT, CSF, HOPPER
868	1027041 запросить цену →	LEVER, CSF, RELEASE
869	1027031 запросить цену →	LEVER, IDLER
870	F334707030 запросить цену →	IDLER
871	1006343 запросить цену →	SPRING, IDLER
872	1027021 запросить цену →	SHAFT, IDLE LEVER
1	5004657 запросить цену →	INDIVIDUAL CARTON
2	5005077 запросить цену →	OUTER CARTON
3	5004652 запросить цену →	PAD, LEFT
4	5004653 запросить цену →	PAD, RIGHT
5	5004655 запросить цену →	PAD, PAPER EJECT
6	5004654 запросить цену →	PAD, ATTACHMENT
7	X680633010 запросить цену →	PLASTIC BAG
8	Y131932001 запросить цену →	PLASTIC BAG
9	5004656 запросить цену →	VINYL SACK, PAPER SUPPORT, CENTRE
