Epson LQ 1170 — каталог запчастей со схемами

Содержание

1. EPSON

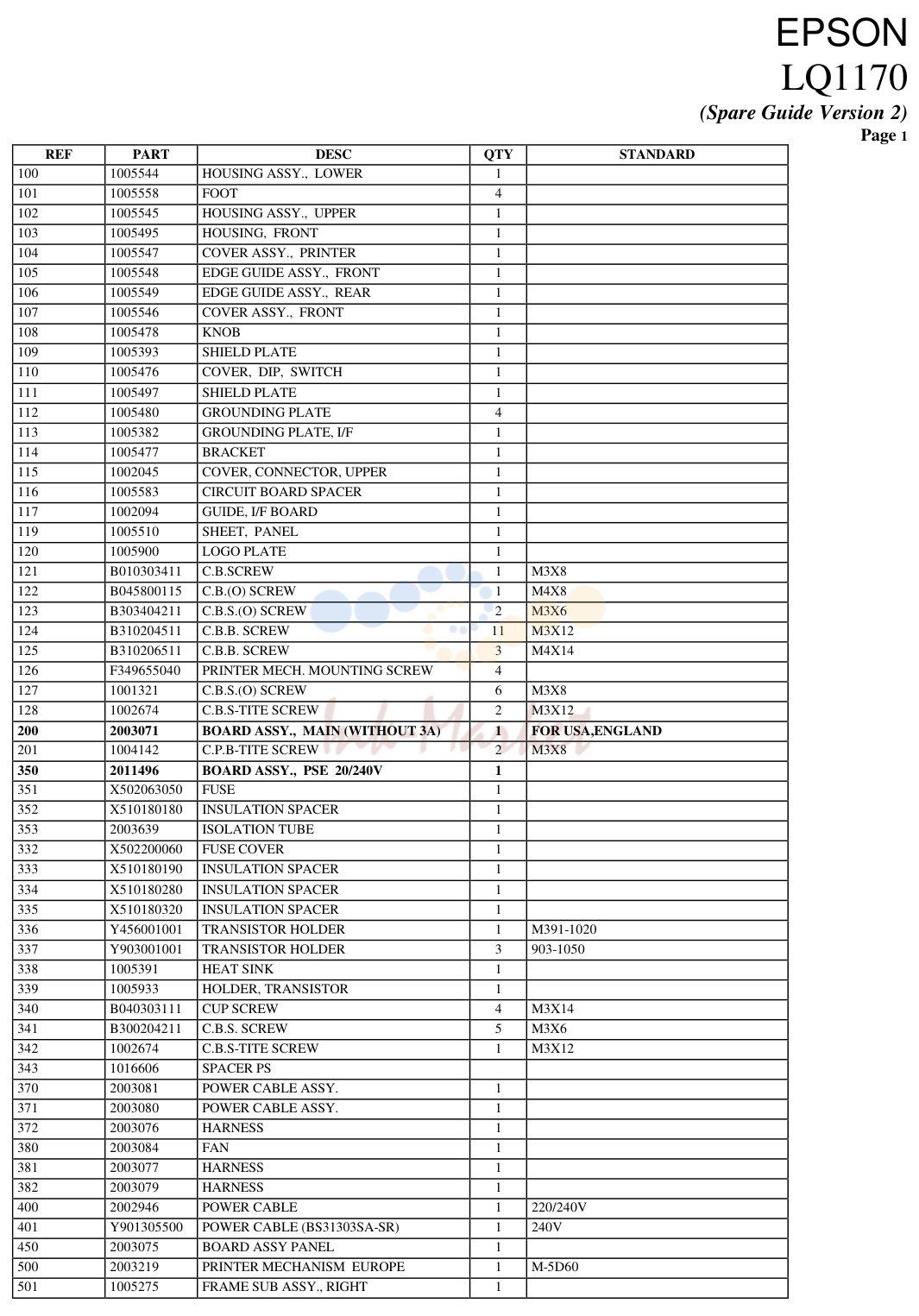

1. EPSON

№	Артикул	Описание
100	1005544 запросить цену →	HOUSING ASSY., LOWER
101	1005558 запросить цену →	FOOT
102	1005545 запросить цену →	HOUSING ASSY., UPPER
103	1005495 запросить цену →	HOUSING, FRONT
104	1005547 запросить цену →	COVER ASSY., PRINTER
105	1005548 запросить цену →	EDGE GUIDE ASSY., FRONT
106	1005549 запросить цену →	EDGE GUIDE ASSY., REAR
107	1005546 запросить цену →	COVER ASSY., FRONT
108	1005478 запросить цену →	KNOB
109	1005393 запросить цену →	SHIELD PLATE
110	1005476 запросить цену →	COVER, DIP, SWITCH
111	1005497 запросить цену →	SHIELD PLATE
112	1005480 запросить цену →	GROUNDING PLATE
113	1005382 запросить цену →	GROUNDING PLATE, I/F
114	1005477 запросить цену →	BRACKET
115	1002045 запросить цену →	COVER, CONNECTOR, UPPER
116	1005583 запросить цену →	CIRCUIT BOARD SPACER
117	1002094 запросить цену →	GUIDE, I/F BOARD
119	1005510 запросить цену →	SHEET, PANEL
120	1005900 запросить цену →	LOGO PLATE
121	B010303411 запросить цену →	C.B.SCREW 1 M3X8
122	B045800115 запросить цену →	C.B.(O) SCREW 1 M4X8
123	B303404211 запросить цену →	C.B.S.(O) SCREW 2 M3X6
124	B310204511 запросить цену →	C.B.B. SCREW 11 M3X12
125	B310206511 запросить цену →	C.B.B. SCREW 3 M4X14
126	F349655040 запросить цену →	PRINTER MECH. MOUNTING SCREW
127	1001321 запросить цену →	C.B.S.(O) SCREW 6 M3X8
128	1002674 запросить цену →	C.B.S-TITE SCREW 2 M3X12
200	2003071 запросить цену →	BOARD ASSY., MAIN (WITHOUT 3A) 1 FOR USA,ENGLAND
201	1004142 запросить цену →	C.P.B-TITE SCREW 2 M3X8
350	2011496 запросить цену →	BOARD ASSY., PSE 20/240V
351	X502063050 запросить цену →	FUSE
352	X510180180 запросить цену →	INSULATION SPACER
353	2003639 запросить цену →	ISOLATION TUBE
332	X502200060 запросить цену →	FUSE COVER
333	X510180190 запросить цену →	INSULATION SPACER
334	X510180280 запросить цену →	INSULATION SPACER
335	X510180320 запросить цену →	INSULATION SPACER
336	Y456001001 запросить цену →	TRANSISTOR HOLDER 1 M391-1020
337	Y903001001 запросить цену →	TRANSISTOR HOLDER 3 903-1050
338	1005391 запросить цену →	HEAT SINK
339	1005933 запросить цену →	HOLDER, TRANSISTOR
340	B040303111 запросить цену →	CUP SCREW 4 M3X14
341	B300204211 запросить цену →	C.B.S. SCREW 5 M3X6
342	1002674 запросить цену →	C.B.S-TITE SCREW 1 M3X12
343	1016606 запросить цену →	SPACER PS
370	2003081 запросить цену →	POWER CABLE ASSY.
371	2003080 запросить цену →	POWER CABLE ASSY.
372	2003076 запросить цену →	HARNESS
380	2003084 запросить цену →	FAN
381	2003077 запросить цену →	HARNESS
382	2003079 запросить цену →	HARNESS
400	2002946 запросить цену →	POWER CABLE 1 220/240V
401	Y901305500 запросить цену →	POWER CABLE (BS31303SA-SR) 1 240V
450	2003075 запросить цену →	BOARD ASSY PANEL
500	2003219 запросить цену →	PRINTER MECHANISM EUROPE 1 M-5D60
501	1005275 запросить цену →	FRAME SUB ASSY., RIGHT
502	1005278 запросить цену →	FRAME ASSY., LEFT
503	2003039 запросить цену →	MOTOR, CR
504	1005286 запросить цену →	RD ASSY.
511	2003041 запросить цену →	MOTOR, PF
521	2003032 запросить цену →	LEAD, PLATEN, GAP
522	2003028 запросить цену →	DETECTOR, HP
523	2003019 запросить цену →	LEAD, HP
524	2003030 запросить цену →	CONNECTOR SWITCH
525	1005197 запросить цену →	PAPER GUIDE
526	1005217 запросить цену →	SHAFT, RELEASE
527	2003034 запросить цену →	LEAD, PE, FRONT
528	2003023 запросить цену →	LEAD, PE, REAR
529	2003031 запросить цену →	LEAD, PF
530	2003033 запросить цену →	DETECTOR, PE, FRONT
531	1005727 ✓ в наличии	DETECTOR ASSY., REAR 1 SEPARATE LEVER P/N
532	1005213 ✓ в наличии	ROLLER, PF, DRIVEN, LOWER
533	1005282 запросить цену →	ROLLER ASSY., PF
534	1005215 запросить цену →	EXTENSION SPRING,
535	1005214 запросить цену →	COMPRESSION SPRING,
536	1005276 запросить цену →	CARRIAGE ASSY.
538	1005179 запросить цену →	HOLDER, SLIDER
539	1005181 запросить цену →	SLIDER, CR
541	1005277 запросить цену →	TRACTOR ASSY.
542	1001108 запросить цену →	TRACTOR, LEFT
543	1001109 запросить цену →	TRACTOR, RIGHT
544	1005250 запросить цену →	SHAFT, TR, DRIVE
545	1005251 запросить цену →	SHAFT, TR, GUIDE
546	1005246 запросить цену →	FRAME, TR, LEFT
547	1005247 запросить цену →	FRAME, TR, RIGHT
548	1005248 запросить цену →	LEVER, TR, LEFT
549	1005249 запросить цену →	LEVER, TR, RIGHT
550	1005417 запросить цену →	PAPER SUPPORT
551	F334257060 запросить цену →	TRACTOR GEAR
552	B150300911 запросить цену →	RETAINING RING 2 TYPE-E(6)
555	1005272 запросить цену →	PAPER EJECT ASSY.
556	1005235 запросить цену →	COVER, PAPER EJECT
557	1005238 запросить цену →	FRAME, PAPER EJECT, BASE
558	1005236 запросить цену →	FRAME, PAPER EJECT, LEFT
559	1005237 запросить цену →	FRAME, PAPER EJECT, RIGHT
560	1005243 запросить цену →	LEAF SPRING, PAPER EJECT, DOUBLE
561	1005244 запросить цену →	SPUR GEAR,
562	1005245 запросить цену →	SPUR GEAR,
563	1005514 запросить цену →	LEAF SPRING, PAPER EJECT, SINGLE
564	1005239 запросить цену →	ROLLER, PAPER EJECT, DRIVE
565	1005910 запросить цену →	C.B.A-LAMITITE 2 M3X8
566	1005176 запросить цену →	HOLDER, CABLE, HEAD
567	2003026 запросить цену →	CABLE, HEAD, LOWER
568	2003027 запросить цену →	CABLE, HEAD, UPPER
569	1005287 запросить цену →	ROLLER ASSY., DRIVE
570	1008450 запросить цену →	PLATEN
571	F334005250 запросить цену →	PLATEN GEAR
572	F334005370 запросить цену →	PLATEN SHAFT HOLDER 2 GRAY
573	1006903 запросить цену →	COVER ASSY., PLATEN
575	1005184 запросить цену →	RIBBON MASK
576	1005199 запросить цену →	PAPER GUIDE, SUPPORT
577	1005205 запросить цену →	GUIDE, PAPER LOAD
578	1005167 запросить цену →	FRAME, REAR
579	1005168 запросить цену →	FRAME, FRONT
580	1005170 запросить цену →	FRAME, SUB, RIGHT
581	1005169 запросить цену →	GUIDE, CR
582	1005171 запросить цену →	SHAFT, CR, GUIDE
583	1005172 запросить цену →	BUSHING, PARALLEL, ADJUST
584	1005173 запросить цену →	LEVER, GAP, ADJUST
585	1005174 запросить цену →	CAP, LEVER
586	1005175 запросить цену →	SHEET, ADJUST, CAP
587	1005185 запросить цену →	MOUNTING PLATE, MOTOR, CR
588	1005182 запросить цену →	HOLDER, RIBBON MASK
589	F335001060 запросить цену →	OIL PAD
590	1005219 запросить цену →	LEVER, RELEASE
591	1005220 запросить цену →	CAM, CLUTCH, TRACTOR
592	F348001020 запросить цену →	BASE RUBBER
593	1005222 запросить цену →	COMBINATION GEAR, 8,
594	1005224 запросить цену →	SPUR GEAR,
595	1005225 запросить цену →	SPUR GEAR, 34.5
596	1005226 запросить цену →	SPUR GEAR,
597	1005227 запросить цену →	SPUR GEAR,
598	1005218 запросить цену →	INTERMITTENT GEAR
599	1005186 запросить цену →	EXTENSION SPRING,
600	1005201 запросить цену →	EXTENSION SPRING,
601	1005232 запросить цену →	COMPRESSION SPRING,
602	1001856 запросить цену →	SPRING PIN 1 2X12
603	1000972 запросить цену →	C.B.S(P).(0) SCREW 1 M3X8
604	1005019 запросить цену →	C.B.P-TITE SCREW, 3X8, F/ZN
605	B010303311 запросить цену →	C.B.SCREW 2 M3X6
606	B070200411 запросить цену →	HEXAGON NUT 1 M4
607	B100166012 запросить цену →	PLAIN WASHER 3 8X0.5X15
608	B101253990 запросить цену →	LEAF SPRING 1 8.2X0.25X15
609	B160101412 запросить цену →	RETAINING RING 1 TYPE-C
610	B300204311 запросить цену →	C.B.S. SCREW 12 M3X8
611	B300204411 запросить цену →	C.B.S. SCREW 3 M3X10
612	1006827 запросить цену →	GROUNDING PLATE, PAPER EJECT
613	1005416 запросить цену →	SHAFT, MOUNT, CR
614	1006054 запросить цену →	LABEL ADJ. PLATEN GAP
615	F01800 запросить цену →	PRINT HEAD
