Epson FX 1170 — каталог запчастей со схемами

Содержание

1. EPSON
2. EPSON

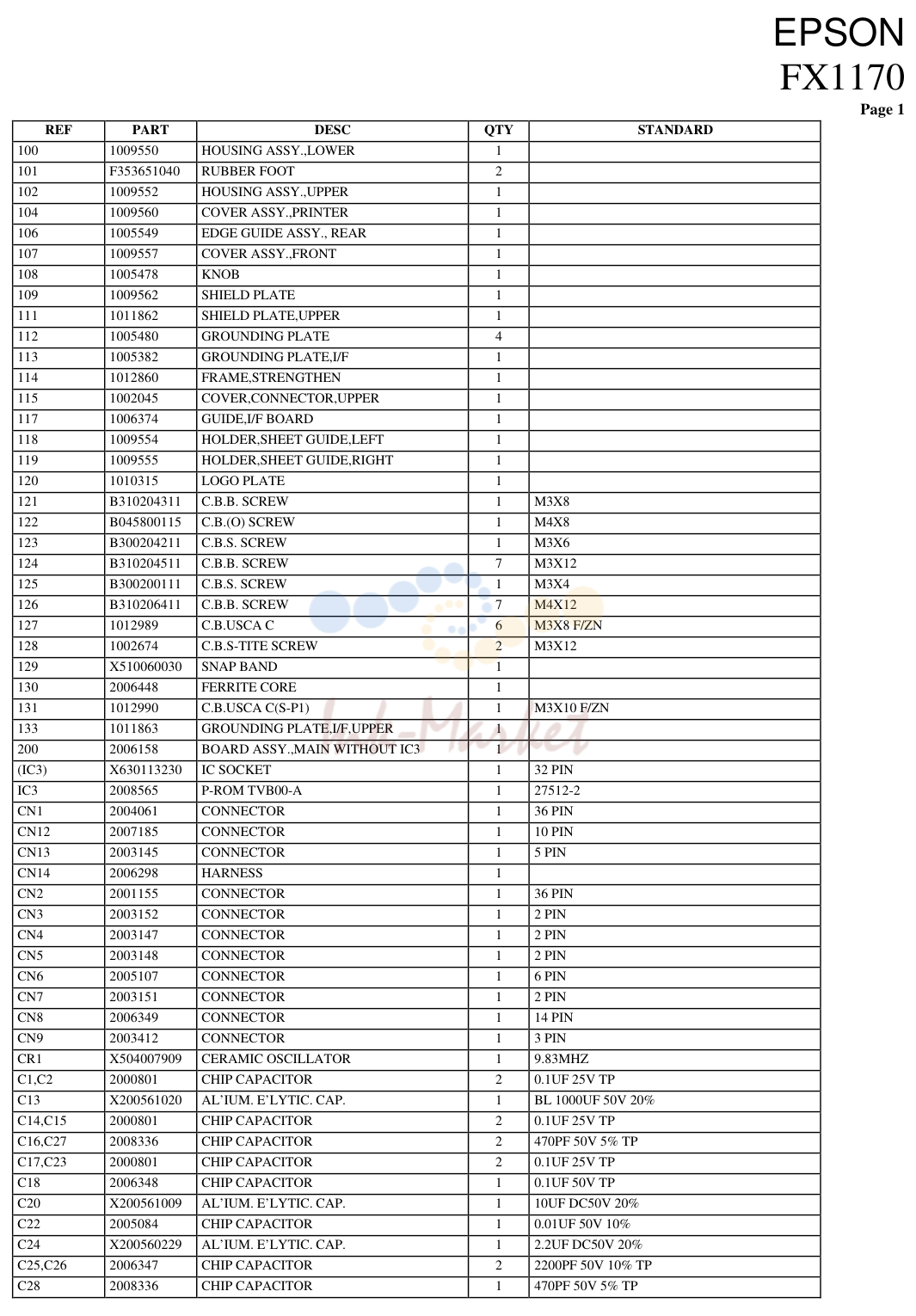

1. EPSON

№	Артикул	Описание
100	1009550 запросить цену →	HOUSING ASSY.,LOWER
101	F353651040 запросить цену →	RUBBER FOOT
102	1009552 запросить цену →	HOUSING ASSY.,UPPER
104	1009560 запросить цену →	COVER ASSY.,PRINTER
106	1005549 запросить цену →	EDGE GUIDE ASSY., REAR
107	1009557 запросить цену →	COVER ASSY.,FRONT
108	1005478 запросить цену →	KNOB
109	1009562 запросить цену →	SHIELD PLATE
111	1011862 запросить цену →	SHIELD PLATE,UPPER
112	1005480 запросить цену →	GROUNDING PLATE
113	1005382 запросить цену →	GROUNDING PLATE,I/F
114	1012860 запросить цену →	FRAME,STRENGTHEN
115	1002045 запросить цену →	COVER,CONNECTOR,UPPER
117	1006374 запросить цену →	GUIDE,I/F BOARD
118	1009554 запросить цену →	HOLDER,SHEET GUIDE,LEFT
119	1009555 запросить цену →	HOLDER,SHEET GUIDE,RIGHT
120	1010315 запросить цену →	LOGO PLATE
121	B310204311 запросить цену →	C.B.B. SCREW 1 M3X8
122	B045800115 запросить цену →	C.B.(O) SCREW 1 M4X8
123	B300204211 запросить цену →	C.B.S. SCREW 1 M3X6
124	B310204511 запросить цену →	C.B.B. SCREW 7 M3X12
125	B300200111 запросить цену →	C.B.S. SCREW 1 M3X4
126	B310206411 запросить цену →	C.B.B. SCREW 7 M4X12
127	1012989 запросить цену →	C.B.USCA C 6 M3X8 F/ZN
128	1002674 запросить цену →	C.B.S-TITE SCREW 2 M3X12
129	X510060030 запросить цену →	SNAP BAND
130	2006448 запросить цену →	FERRITE CORE
131	1012990 запросить цену →	C.B.USCA C(S-P1) 1 M3X10 F/ZN
133	1011863 запросить цену →	GROUNDING PLATE,I/F,UPPER
200	2006158 запросить цену →	BOARD ASSY.,MAIN WITHOUT IC3

2. EPSON

№	Артикул	Описание
400	2002946 запросить цену →	POWER CABLE 1 220/240V
401	2006741 запросить цену →	POWER CABLE (BS31303SA-SR-10A) 1 240V
402	Y901304200 запросить цену →	POWER CABLE (AS31303SI) 1 240V
403	2002365 запросить цену →	POWER CABLE VD00303SA-10A 1 220V
370	2002862 запросить цену →	POWER CABLE ASSY. 1 FOR 110V
370	2006175 запросить цену →	POWER CABLE ASSY. 1 FOR 120V
372	2006156 запросить цену →	HARNESS (CONTROL PANEL)
373	2002859 запросить цену →	WIRE HARNESS 220/240V
500	2006531 запросить цену →	PRINTER MECHANISM 120V 1 M-3E60-000
500	2006532 запросить цену →	PRINTER MECHANISM 220/240V 1 M-3E60-001
501	1008690 запросить цену →	FRAME SUB ASSY.,RIGHT
502	1008691 запросить цену →	FRAME ASSY.,LEFT
503	2007782 запросить цену →	MOTOR,CR
504	1008688 запросить цену →	RD ASSY.
511	2005613 запросить цену →	MOTOR,PF
521	2003032 запросить цену →	LEAD, PLATEN, GAP
522	2004004 запросить цену →	DETECTOR,HP
523	2005611 запросить цену →	LEAD,HP
524	2003030 запросить цену →	CONNECTOR SWITCH
525	1005197 запросить цену →	PR GUIDE
526	1005217 запросить цену →	SHAFT,RELEASE
527	2003034 запросить цену →	LEAD, PE, FRONT
528	2003036 запросить цену →	LEAD, PE, REAR
529	2003031 запросить цену →	LEAD, PF
530	2003033 запросить цену →	DETECTOR, PE, FRONT
531	1005727 ✓ в наличии	DETECTOR ASSY., REAR
532	1005213 ✓ в наличии	ROLLER,PF,DRIVEN,LOWER
533	1005282 запросить цену →	ROLLER ASSY.,PF
534	1005215 запросить цену →	EXTENSION SPRING,70
535	1005214 запросить цену →	COMPRESSION SPRING,1000
536	1008689 запросить цену →	CARRIAGE ASSY.
541	1011007 запросить цену →	TRACTOR ASSY.;B
542	1001108 запросить цену →	TRACTOR,LEFT
543	1001109 запросить цену →	TRACTOR,RIGHT
544	1005250 запросить цену →	SHAFT,TR,DRIVE
545	1005251 запросить цену →	SHAFT,TR,GUIDE
546	1005246 запросить цену →	FRAME,TR,LEFT
547	1005247 запросить цену →	FRAME,TR,RIGHT
548	1005248 запросить цену →	LEVER,TR,LEFT
549	1005249 запросить цену →	LEVER,TR,RIGHT
550	1005417 запросить цену →	PR SUPPORT
551	F334257060 запросить цену →	TRACTOR GEAR
552	B150300911 запросить цену →	RETAINING RING 2 TYPE-E(6)
555	1008687 запросить цену →	PR EJECT ASSY.
556	1005235 запросить цену →	COVER,PR EJECT
557	1008701 запросить цену →	FRAME,PR EJECT,BASE
558	1005236 запросить цену →	FRAME,PR EJECT,LEFT
559	1005237 запросить цену →	FRAME,PR EJECT,RIGHT
560	1005243 запросить цену →	LEAF SPRING,PR EJECT,DOUBLE
561	1005244 запросить цену →	SPUR GEAR,15
562	1005245 запросить цену →	SPUR GEAR,18
563	1005514 запросить цену →	LEAF SPRING,PR EJECT,SINGLE
564	1005239 запросить цену →	ROLLER,PR EJECT,DRIVE
565	1006901 запросить цену →	C.B.C-LAMITITE 2 M3X8
568	2005612 запросить цену →	CABLE,HEAD
569	1005287 запросить цену →	ROLLER ASSY.,DRIVE
570	1007691 запросить цену →	PLATEN
571	F334005250 запросить цену →	PLATEN GEAR
572	F334005370 запросить цену →	PLATEN SHAFT HOLDER 2 GRAY
573	1005198 запросить цену →	COVER,PLATEN
575	1008710 запросить цену →	RIBBON MASK
576	1005199 запросить цену →	PR GUIDE,SUPPORT
577	1005205 запросить цену →	GUIDE,PR LOAD
578	1008711 запросить цену →	FRAME,REAR
579	1008706 запросить цену →	FRAME,FRONT
580	1008718 запросить цену →	FRAME,SUB,RIGHT
582	1008707 запросить цену →	SHAFT,CR,GUIDE
583	1005172 запросить цену →	BUSHING,PARALLEL,ADJUST
584	1008708 запросить цену →	LEVER,GAP,ADJUST
585	1005174 запросить цену →	CAP,LEVER
586	1008803 запросить цену →	SHEET,ADJUST,CAP
587	1005185 запросить цену →	MOUNTING PLATE,MOTOR,CR
588	1005182 запросить цену →	HOLDER,RIBBON MASK
589	F335001060 запросить цену →	OIL PAD
590	1008717 запросить цену →	LEVER,RELEASE
591	1005220 запросить цену →	CAM,CLUTCH,TRACTOR
593	1008716 запросить цену →	COMBINATION GEAR,31,5,8
594	1005224 запросить цену →	SPUR GEAR,27
595	1005225 запросить цену →	SPUR GEAR,34.5
596	1005226 запросить цену →	SPUR GEAR,34
597	1005227 запросить цену →	SPUR GEAR,15
598	1005218 запросить цену →	INTERMITTENT GEAR
599	1005186 запросить цену →	EXTENSION SPRING,1056
600	1005201 запросить цену →	EXTENSION SPRING,71
601	1005232 запросить цену →	COMPRESSION SPRING,200
602	1001856 запросить цену →	SPRING PIN 1 2X12
603	1000972 запросить цену →	C.B.S(P).(0) SCREW 1 M3X8
605	B010303311 запросить цену →	C.B.SCREW 2 M3X6
606	B070200411 запросить цену →	HEXAGON NUT 1 M4
607	B100166012 запросить цену →	PLAIN WASHER 3 8X0.5X15
608	B101253990 запросить цену →	LEAF SPRING 1 8.2X0.25X15
609	B160101412 запросить цену →	RETAINING RING 2 TYPE-C
610	B300204311 запросить цену →	C.B.S. SCREW 15 M3X8
613	1005416 запросить цену →	SHAFT,MOUNT,CR
614	1009032 запросить цену →	TOOTHED LOCK WASHER A 1 M 4.3X0.45X8.5
615	1008712 запросить цену →	SHEET,CABLE,HEAD
616	1008841 запросить цену →	SHEET,RELEASE,CAP
01	5001764 запросить цену →	INDIVIDUAL CARTON (EAI) 1 FOR EAI
01	5001765 запросить цену →	INDIVIDUAL CARTON 1 FOR OTHERS
01	5001766 запросить цену →	INDIVIDUAL CARTON 1 FOR ASIA, EAL
02	5001771 запросить цену →	OUTER CARTON 1 EXCEPT EAI,EDG,EAL
03	5001776 запросить цену →	PAD,PRINTER
04	5001781 запросить цену →	PAD,PRINTER,BOTTOM
05	5001778 запросить цену →	PAD,SHEET GUIDE
06	5001779 запросить цену →	PAD,CR 1 FOR EAI,ASIA,EAL
06	5001792 запросить цену →	PAD,CR;B 1 FOR OTHERS
07	5001780 запросить цену →	PAD,TRACTOR
08	5001782 запросить цену →	PAD,PR EJECTING UNIT
09	5001522 запросить цену →	PLASTIC PROTECTIVE BAG 1 650X1000X0.04T
