Epson DFX 8000 — каталог запчастей со схемами

Содержание

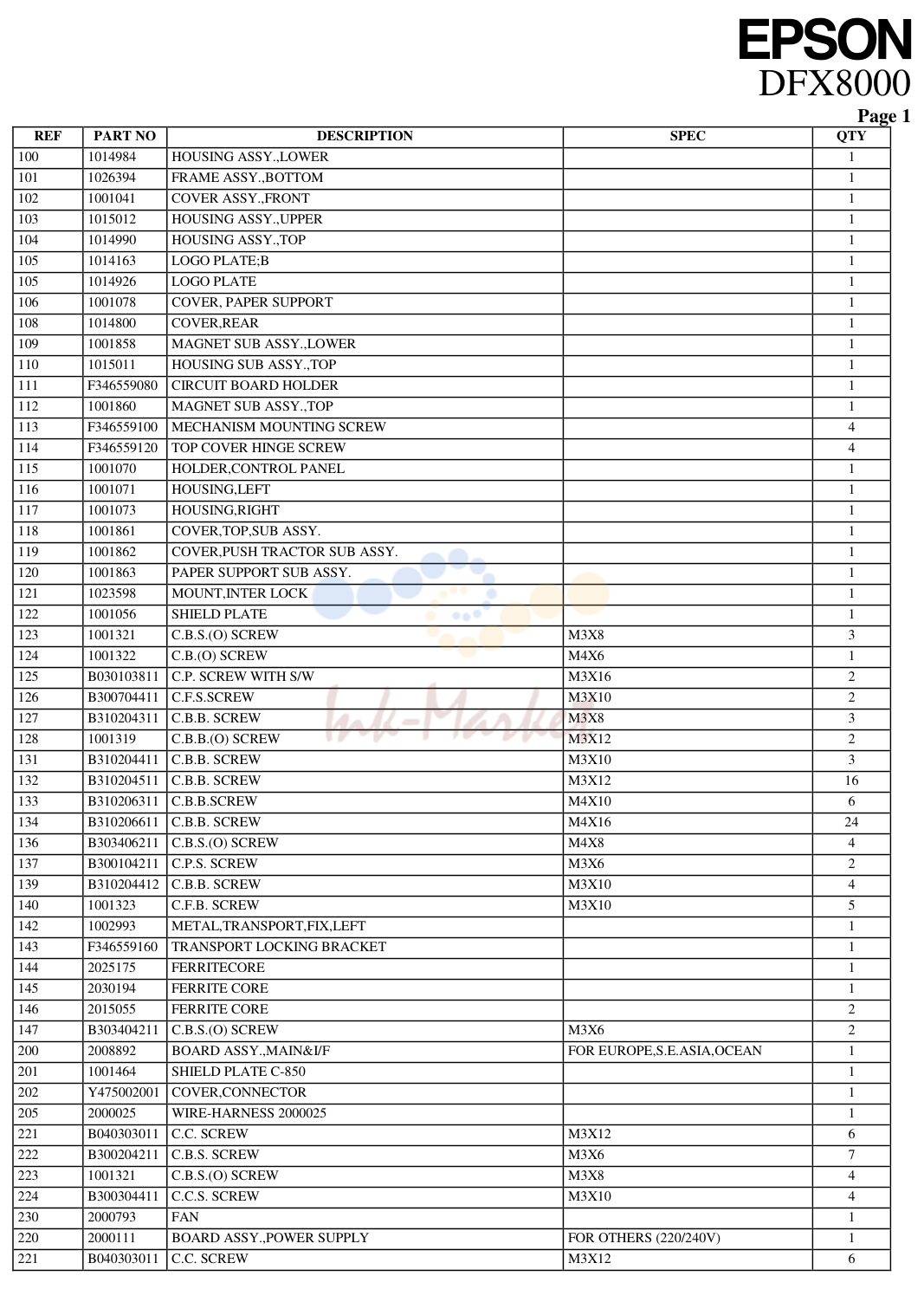

1. Page 1

1. Page 1

№	Артикул	Описание
100	1014984 запросить цену →	HOUSING ASSY.,LOWER
101	1026394 запросить цену →	FRAME ASSY.,BOTTOM
102	1001041 запросить цену →	COVER ASSY.,FRONT
103	1015012 запросить цену →	HOUSING ASSY.,UPPER
104	1014990 запросить цену →	HOUSING ASSY.,TOP
105	1014163 запросить цену →	LOGO PLATE;B
105	1014926 запросить цену →	LOGO PLATE
106	1001078 запросить цену →	COVER, PAPER SUPPORT
108	1014800 запросить цену →	COVER,REAR
109	1001858 запросить цену →	MAGNET SUB ASSY.,LOWER
110	1015011 запросить цену →	HOUSING SUB ASSY.,TOP
111	F346559080 запросить цену →	CIRCUIT BOARD HOLDER
112	1001860 запросить цену →	MAGNET SUB ASSY.,TOP
113	F346559100 запросить цену →	MECHANISM MOUNTING SCREW
114	F346559120 запросить цену →	TOP COVER HINGE SCREW
115	1001070 запросить цену →	HOLDER,CONTROL PANEL
116	1001071 запросить цену →	HOUSING,LEFT
117	1001073 запросить цену →	HOUSING,RIGHT
118	1001861 запросить цену →	COVER,TOP,SUB ASSY.
119	1001862 запросить цену →	COVER,PUSH TRACTOR SUB ASSY.
120	1001863 запросить цену →	PAPER SUPPORT SUB ASSY.
121	1023598 запросить цену →	MOUNT,INTER LOCK
122	1001056 запросить цену →	SHIELD PLATE
123	1001321 запросить цену →	C.B.S.(O) SCREW M3X8
124	1001322 запросить цену →	C.B.(O) SCREW M4X6
125	B030103811 запросить цену →	C.P. SCREW WITH S/W M3X16
126	B300704411 запросить цену →	C.F.S.SCREW M3X10
127	B310204311 запросить цену →	C.B.B. SCREW M3X8
128	1001319 запросить цену →	C.B.B.(O) SCREW M3X12
131	B310204411 запросить цену →	C.B.B. SCREW M3X10
132	B310204511 запросить цену →	C.B.B. SCREW M3X12
133	B310206311 запросить цену →	C.B.B.SCREW M4X10
134	B310206611 запросить цену →	C.B.B. SCREW M4X16
136	B303406211 запросить цену →	C.B.S.(O) SCREW M4X8
137	B300104211 запросить цену →	C.P.S. SCREW M3X6
139	B310204412 запросить цену →	C.B.B. SCREW M3X10
140	1001323 запросить цену →	C.F.B. SCREW M3X10
142	1002993 запросить цену →	METAL,TRANSPORT,FIX,LEFT
143	F346559160 запросить цену →	TRANSPORT LOCKING BRACKET
144	2025175 запросить цену →	FERRITECORE
145	2030194 запросить цену →	FERRITE CORE
146	2015055 запросить цену →	FERRITE CORE
147	B303404211 запросить цену →	C.B.S.(O) SCREW M3X6
200	2008892 запросить цену →	BOARD ASSY.,MAIN&I/F FOR EUROPE,S.E.ASIA,OCEAN
201	1001464 запросить цену →	SHIELD PLATE C-850
202	Y475002001 запросить цену →	COVER,CONNECTOR
205	2000025 запросить цену →	WIRE-HARNESS
221	B040303011 запросить цену →	C.C. SCREW M3X12
222	B300204211 запросить цену →	C.B.S. SCREW M3X6
223	1001321 запросить цену →	C.B.S.(O) SCREW M3X8
224	B300304411 запросить цену →	C.C.S. SCREW M3X10
230	2000793 запросить цену →	FAN
220	2000111 запросить цену →	BOARD ASSY.,POWER SUPPLY FOR OTHERS (220/240V)
221	B040303011 запросить цену →	C.C. SCREW M3X12
222	B300204211 запросить цену →	C.B.S. SCREW M3X6
223	1001321 запросить цену →	C.B.S.(O) SCREW M3X8
224	B300304411 запросить цену →	C.C.S. SCREW M3X10
230	2000793 запросить цену →	FAN
220	2024411 запросить цену →	BOARD ASSY., POWER SUPPLY 220V
300	2015157 запросить цену →	BOARD ASSY.,DRVER
301	B010304218 запросить цену →	C.B SCREW 3X35 F/ZB
302	1001275 запросить цену →	C.B.(C) SCREW 3X10
450	2000789 запросить цену →	CONTROL PANEL
401	2006741 запросить цену →	POWER CABLE,BS31303SA-SR-10A 240V
411	2000026 запросить цену →	WIRE-HARNESS
412	2000027 запросить цену →	WIRE-HARNESS
413	2000028 запросить цену →	WIRE-HARNESS
414	2018282 запросить цену →	HARNESS
416	2000711 запросить цену →	WIRE-HARNESS
417	2000729 запросить цену →	WIRE-HARNESS
418	2000788 запросить цену →	LEAD WIRE
500	2000115 запросить цену →	PRINTER MECHANISM
501	1000923 запросить цену →	FRAME ASSY.,LEFT
502	1016906 запросить цену →	FRAME ASSY.,RIGHT
503	2000827 запросить цену →	SOLENOID ASSY.,LD
504	F346051001 запросить цену →	PLATEN GAP ADJUSTMENT MOTOR DC35V/0.7A
505	2022532 запросить цену →	MOTOR SUB ASSY.,CR DC20.3V/29.8W
506	1000450 запросить цену →	FRAME,LOWER
507	1016899 запросить цену →	FRAME,FRONT
508	F346056000 запросить цену →	PAPER FEED MOTOR DC35V(MAX)/52.5W
509	1000926 запросить цену →	PULLEY ASSY.,BELT
510	F346102000 запросить цену →	TENSION PULLEY ASSEMBLY
511	F346105000 запросить цену →	RIBBON FEED MOTOR FRAME
512	F346106000 запросить цену →	TRACTOR SELECT DETECTOR
513	F346107000 запросить цену →	RIBBON FEED MOTOR DC35V/5W
514	F346108000 запросить цену →	RIBBON FEED SELECT GEAR
515	1042838 запросить цену →	TRACTOR SELECT LEVER A
516	1017062 запросить цену →	TRACTOR SELECT LEVER LOWER
517	1042665 запросить цену →	SPRING,CHANGE,TRACTOR
518	F346104040 запросить цену →	TRACTOR SELECT CAM
519	F346104050 запросить цену →	TRACTOR SELECT TRANSMISSION GEAR
520	F346104060 запросить цену →	RIBBON FEED TRANSMISSION GEAR
521	F346151000 запросить цену →	PAPER THICKNESS DETECTOR
522	1001317 запросить цену →	SENSOR ASSY.,HP
523	1001346 запросить цену →	DETECTOR ASSY.,PULL TRACTOR
524	1000485 запросить цену →	PAPER GUIDE,UPPER
525	1000928 запросить цену →	CR ASSY.
526	1044878 запросить цену →	RIBBON MASK SUB ASSY.,ASP
527	F346203000 запросить цену →	BELT PULLEY HOLDER
528	1000930 запросить цену →	PLATEN ASSY.
529	2000718 запросить цену →	BOARD ASSY.,HEAD
530	2000794 запросить цену →	BOARD ASSY.,DRIVE,TERMINAL
531	2000808 запросить цену →	BOARD ASSY.,INTERMIT
532	1000932 запросить цену →	PAPER ASSY.,SUPPORT
533	1000933 запросить цену →	ROLLER ASSY.,LOAD
534	1016011 запросить цену →	ANTI-STATIC BRUSH
535	2000811 запросить цену →	DETECTOR ASSY.,PE,UPPER
536	B030101711 запросить цену →	C.P.S.SCREW M2X10
537	2000180 запросить цену →	HARNESS,CUTTER
538	1039685 запросить цену →	HODLER,CR MOTOR
539	1016900 запросить цену →	MOUNT PLATE,CR MOTOR
540	2017404 запросить цену →	DETECTOR,INTER LOCK 2.5,30V,6A,
541	2010394 запросить цену →	FAN
545	1024964 запросить цену →	WIRE BAND
546	2000827 запросить цену →	SOLENOID ASSY.,LD
547	1019891 запросить цену →	TRACTOR SUB ASSY.,FRONT,LEFT
548	1019883 запросить цену →	TRACTOR SUB ASSY.,FRONT,RIGHT
549	F346259010 запросить цену →	PAPER SUPPORT
550	F346259020 запросить цену →	TRACTOR SHAFT
551	F346259030 запросить цену →	TRACTOR GUIDE SHAFT
552	1042366 запросить цену →	FRAME ASSY.,PF
553	1019892 запросить цену →	TRACTOR SUB ASSY.,REAR,RIGHT
554	1019886 запросить цену →	TRACTOR SUB ASSY.,REAR,LEFT
555	1000500 запросить цену →	SPACER,PF ROLLER
556	1019991 запросить цену →	ROLLER,PF,DRIVE
557	1000499 запросить цену →	SPUR GEAR
558	1000513 запросить цену →	SHAFT,CR,GUIDE,REAR
559	1000453 запросить цену →	SHAFT,CR,GUIDE,FRONT
560	F346003050 запросить цену →	CARRIAGE GUIDE SHAFT GEAR
561	F346003061 запросить цену →	GUIDE SHAFT HOLDING LEVER (LEFT)
562	1015451 запросить цену →	LEVER,SHAFT,RIGHT
563	F346003080 запросить цену →	GUIDE SHAFT HOLDING SPRING
564	1000451 запросить цену →	LEVER,G,ADJUST
565	F346003100 запросить цену →	PAPER GAP ADJUSTMENT MIDDLE GEAR
566	1000458 запросить цену →	COVER,FAN
567	1000452 запросить цену →	COVER,CONNECTOR
568	1000455 запросить цену →	DAMPER,LEFT
569	1018356 запросить цену →	DAMPER,RIGHT
570	1000456 запросить цену →	DAMPER,LOWER
571	1020360 запросить цену →	OIL PAD COVER
572	F346003200 запросить цену →	OIL PAD RING
573	1016903 запросить цену →	FRAME,HEAD CABLE
574	1018094 запросить цену →	COVER,HEAD CABLE
575	1040072 запросить цену →	SHAFT,FASTEN,HOLDER
576	1000477 запросить цену →	TIMING BELT,CR
577	1000478 запросить цену →	HOLDER,BELT FASTEN
578	F346003240 запросить цену →	OIL PAD
579	1000487 запросить цену →	FRAME,PAPER GUIDE MOUNT
580	1000505 запросить цену →	EXTENSION SPRING,1000
581	1000486 запросить цену →	PAPER GUIDE,LOWER
582	1001797 запросить цену →	SHEET,HEAD CABLE,PROTECT
584	F346003340 запросить цену →	PLATEN ROLLER GEAR
585	F346003350 запросить цену →	PLATEN ROLLER SHAFT HOLDER
586	F346003360 запросить цену →	PLATEN ROLLER REDUCTION GEAR
587	F346003371 запросить цену →	PLATEN ROLLER TRANSMISSION GEAR
588	F346003380 запросить цену →	PLATEN ROLLER MIDDLE GEAR
589	F346003390 запросить цену →	TENSION ROLLER GEAR
590	F346003400 запросить цену →	PAPER BAIL GEAR
591	F346003410 запросить цену →	PAPER BAIL LEVER
593	1000497 запросить цену →	TIMING BELT,PF
594	F346003441 запросить цену →	TRACTOR GEAR
595	F346003450 запросить цену →	PAPER FEED REDUCTION GEAR
596	F346003460 запросить цену →	PAPER FEED MIDDLE GEAR
597	F346003471 запросить цену →	TRACTOR SELECT GEAR HOLDER
598	F346003490 запросить цену →	TENSION PULLEY SPRING
599	F346003500 запросить цену →	RIBBON FEED TRANSMISSION GEAR
601	B100152212 запросить цену →	PLAIN WASHER 4X0.8X10
602	B040550411 запросить цену →	C.P.S.P.SCREW M3X6
603	1001830 запросить цену →	C.P.(C).(S) SCREW M4X10
604	B302004211 запросить цену →	C.P.S.(P) SCREW M3X6
605	B047100111 запросить цену →	C.P.(PS) SCREW M4X6
606	B302004311 запросить цену →	C.P.(P) SCREW 3X8
607	1002363 запросить цену →	C.P.S.(P.S) SCREW M4X10
608	B047100211 запросить цену →	C.P.(PS) SCREW M4X8
611	B100150412 запросить цену →	PLAIN WASHER 4X0.2X6
612	B303406211 запросить цену →	C.B.S.(O) SCREW M4X8
613	B100167090 запросить цену →	PLAIN WASHER 4.1X0.2X7.8
614	B150300611 запросить цену →	RETAINING RING TYPE-E(3)
615	B101253890 запросить цену →	LEAF SPRING 4.1X0.13X8.3
617	1001091 запросить цену →	FLANGE NUT
618	B302704311 запросить цену →	C.P.S.(P.S) SCREW M3X8
619	B150300911 запросить цену →	RETAINING RING TYPE-E(6)
620	1001828 запросить цену →	C.B.S.(O) SCREW M4X6
621	B101253390 запросить цену →	LEAF SPRING 8.2X0.15X15
622	B100166012 запросить цену →	PLAIN WASHER 8X0.5X15
623	1001188 запросить цену →	WIRE HOLDER
624	B041050511 запросить цену →	C.P.(P).SCREW M3X6
625	F346003511 запросить цену →	RIBBON FEED DRIVE GEAR
626	F346003520 запросить цену →	RIBBON FEED GEAR COVER
627	1001189 запросить цену →	CABLE CLIP
627	1001809 запросить цену →	LOCKING WIRE SADDLE
628	1001809 запросить цену →	LOCKING WIRE SADDLE
630	B030101711 запросить цену →	C.P.S.SCREW M2X10
631	B100152212 запросить цену →	PLAIN WASHER 4X0.8X10
632	B302404211 запросить цену →	C.P.S.(O) SCREW M3X6
633	1025014 запросить цену →	C.P.S(P.S) SCREW,3X10,F/ZN
634	1040327 запросить цену →	METAL FITTINGS,FASTEN,SHAFT
635	B040451511 запросить цену →	C.P.O SCREW M4X5
636	1013589 запросить цену →	SPACER,TIMING BELT
638	1019992 запросить цену →	SHEET,DUST PROOF
650	1037283 запросить цену →	PRINT HEAD KIT,FOR AFTER SERVICE
656	1019843 запросить цену →	LEVER,TENSION,CANCEL
