Dell 5535dn — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers (X651, X652/5535dn, X654, and X656)
2. Assembly 2: Covers 1 (X658)
3. Assembly 3: Covers 2 (X658)
4. Assembly 4: Media path and ducts
5. Assembly 5: Pick arm and media tray assemblies
6. Assembly 6: Drive motor assembly, redrive, and duplex
7. Assembly 7: Printhead, charge, and transfer assembly
8. Assembly 8: System card, HVPS and scanner controller card assemblies

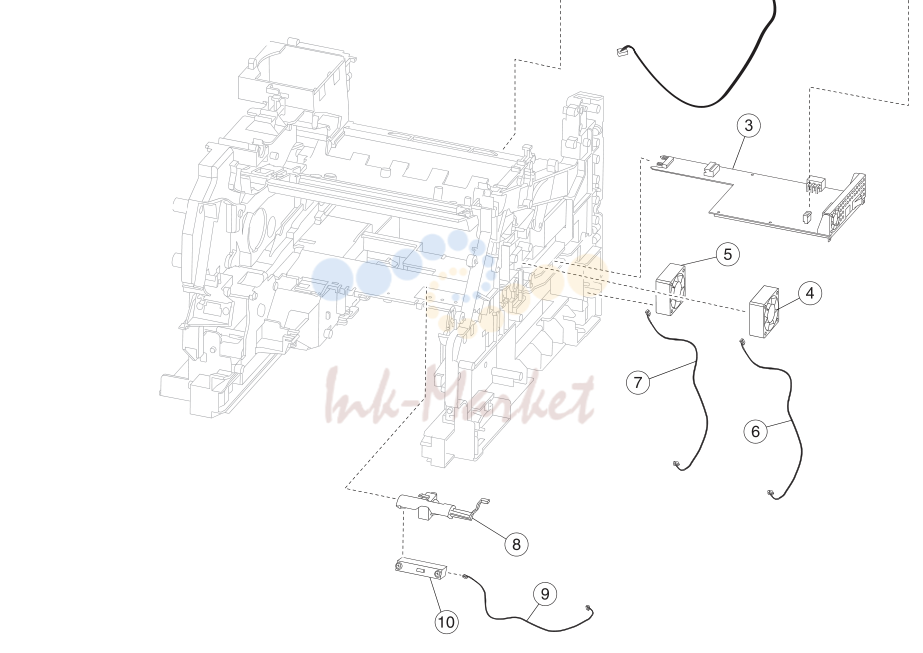

9. Assembly 9: Fuser and LVPS card assemblies

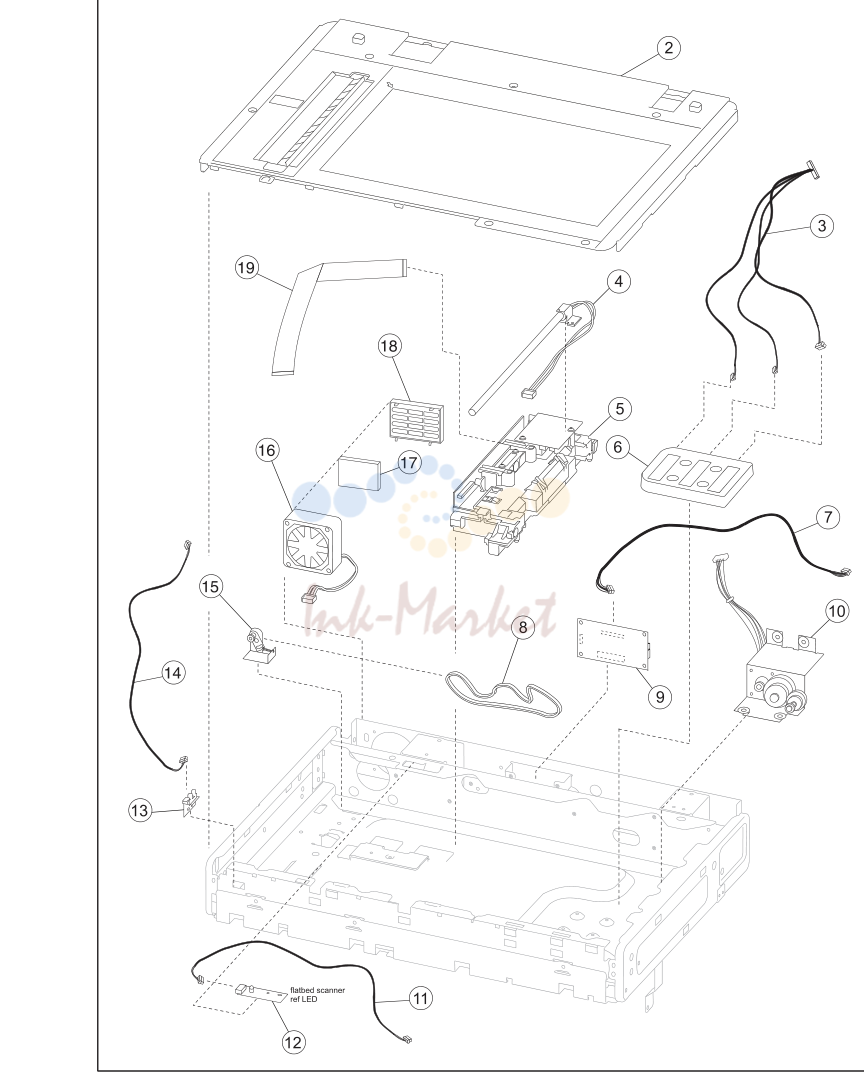

10. Assembly 10: Flatbed scanner

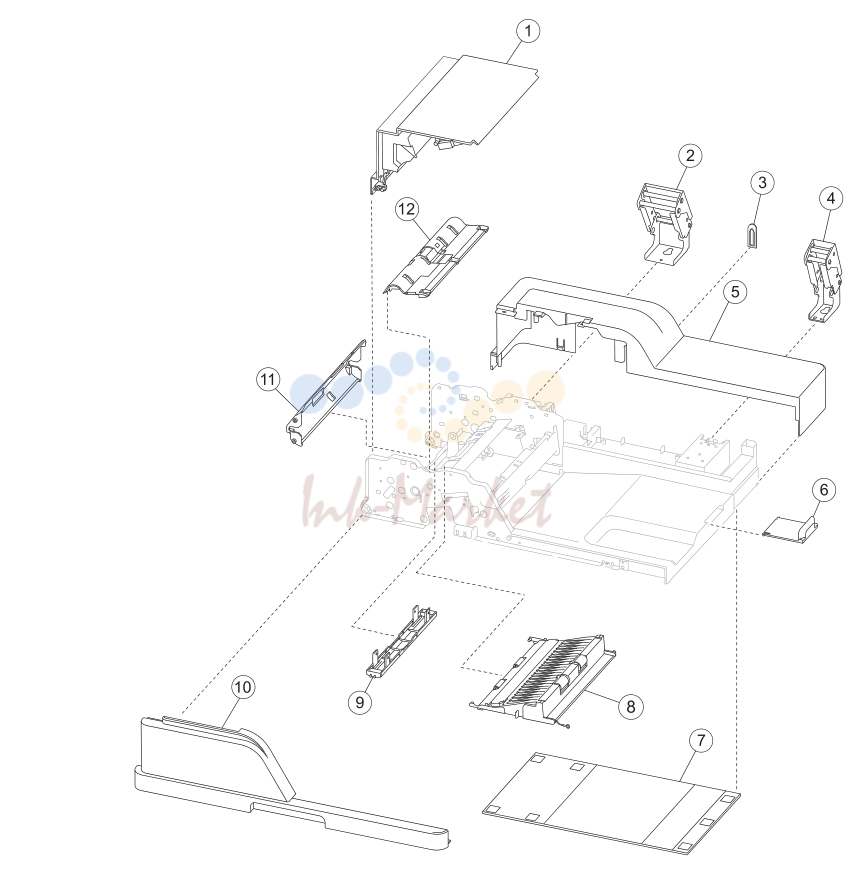

11. Assembly 12: ADF covers

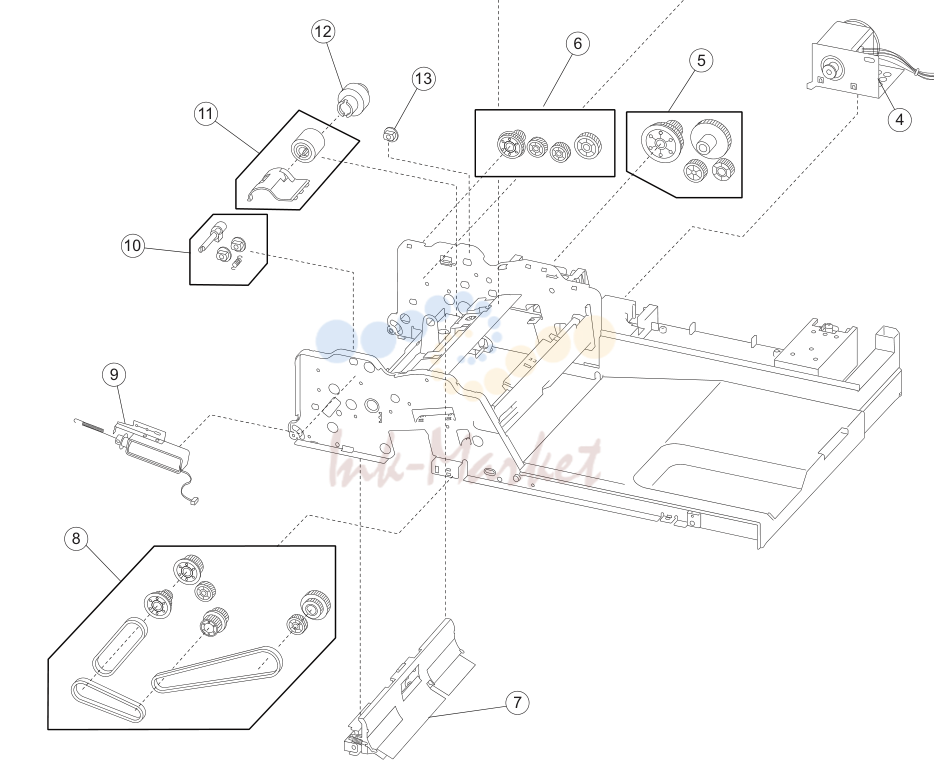

12. Assembly 13: ADF feed and drive

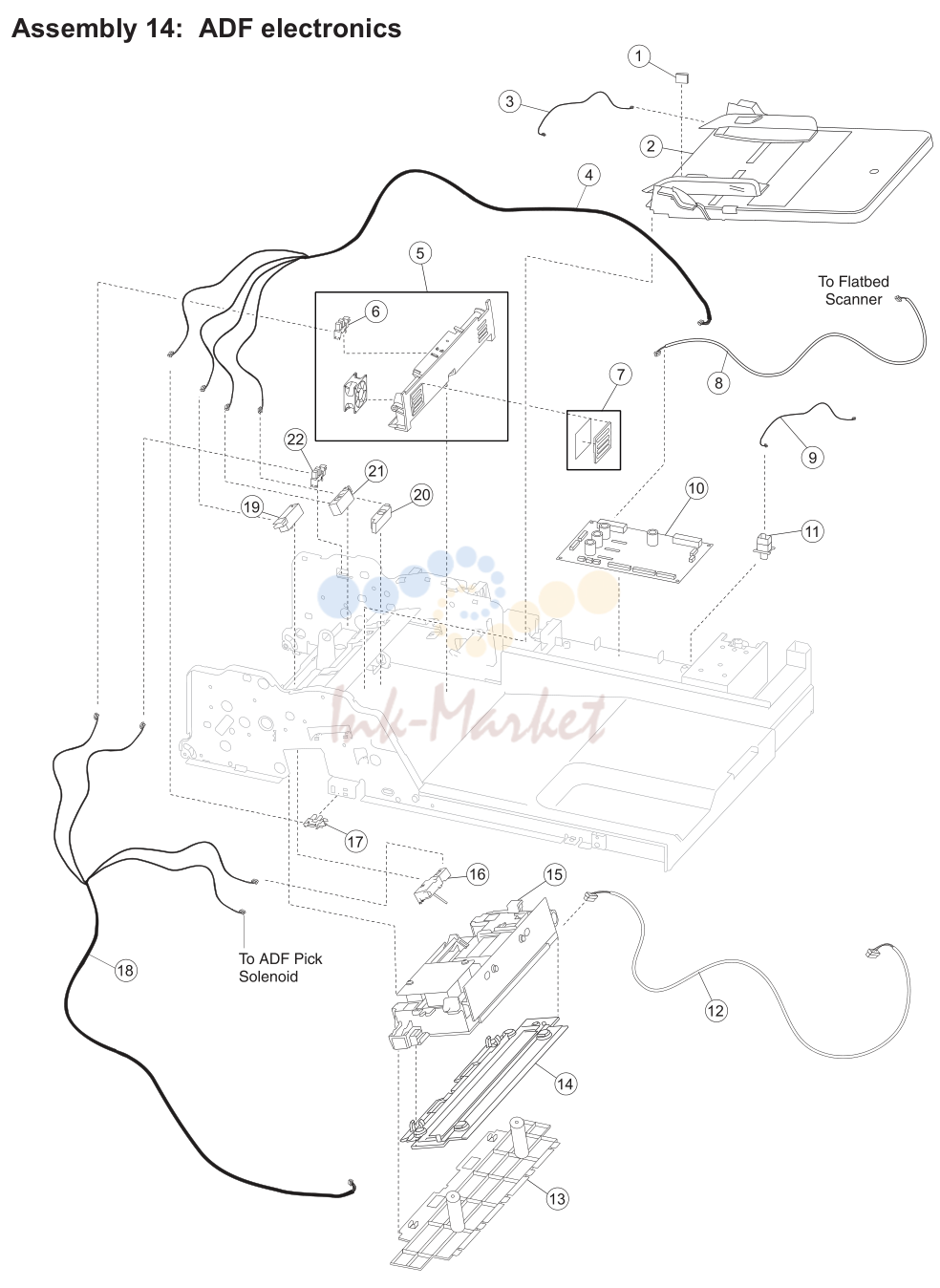

13. Assembly 14: ADF electronics

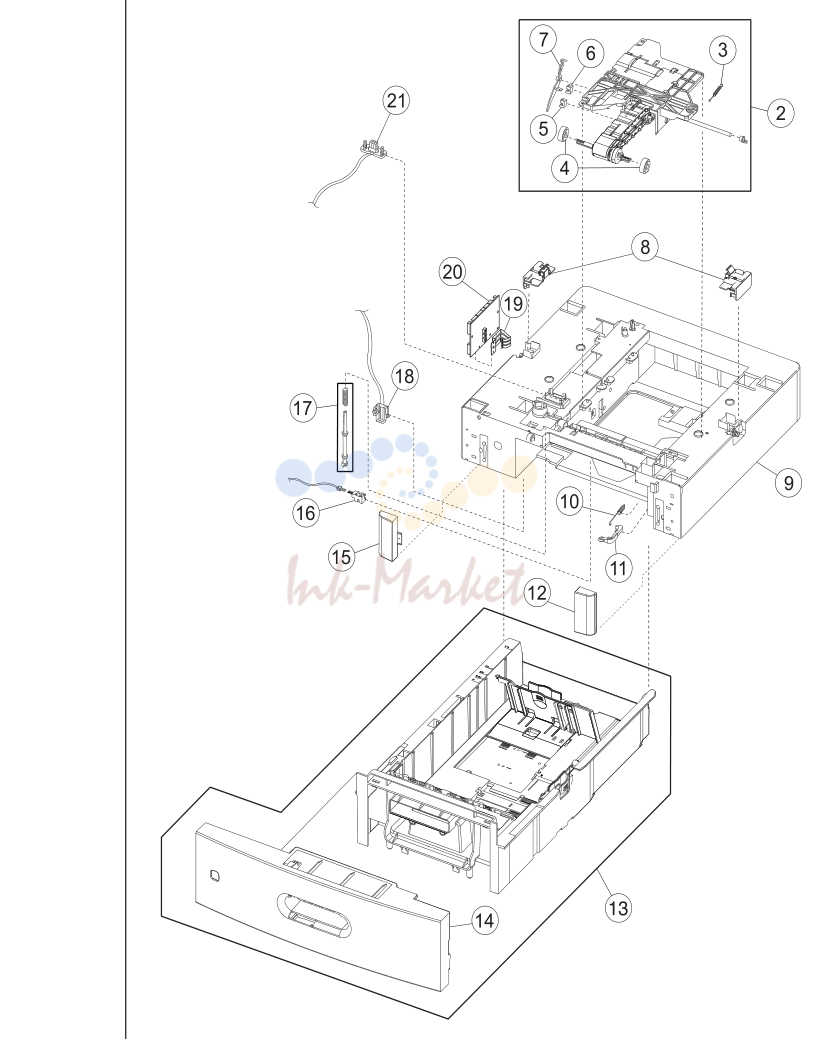

14. Assembly 15: 550 Sheet option tray assembly (X658)

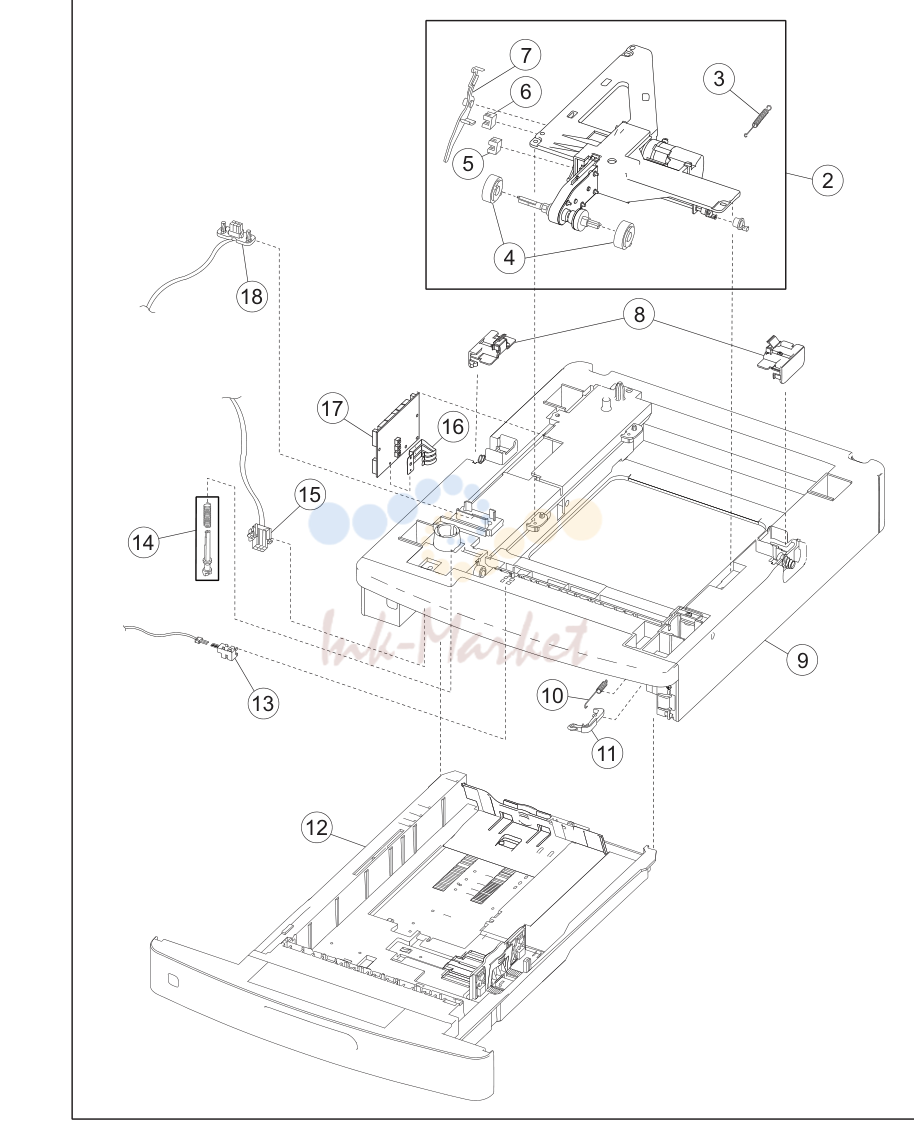

15. Assembly 16: 250 Sheet option tray assembly (X651, X652/5535dn,

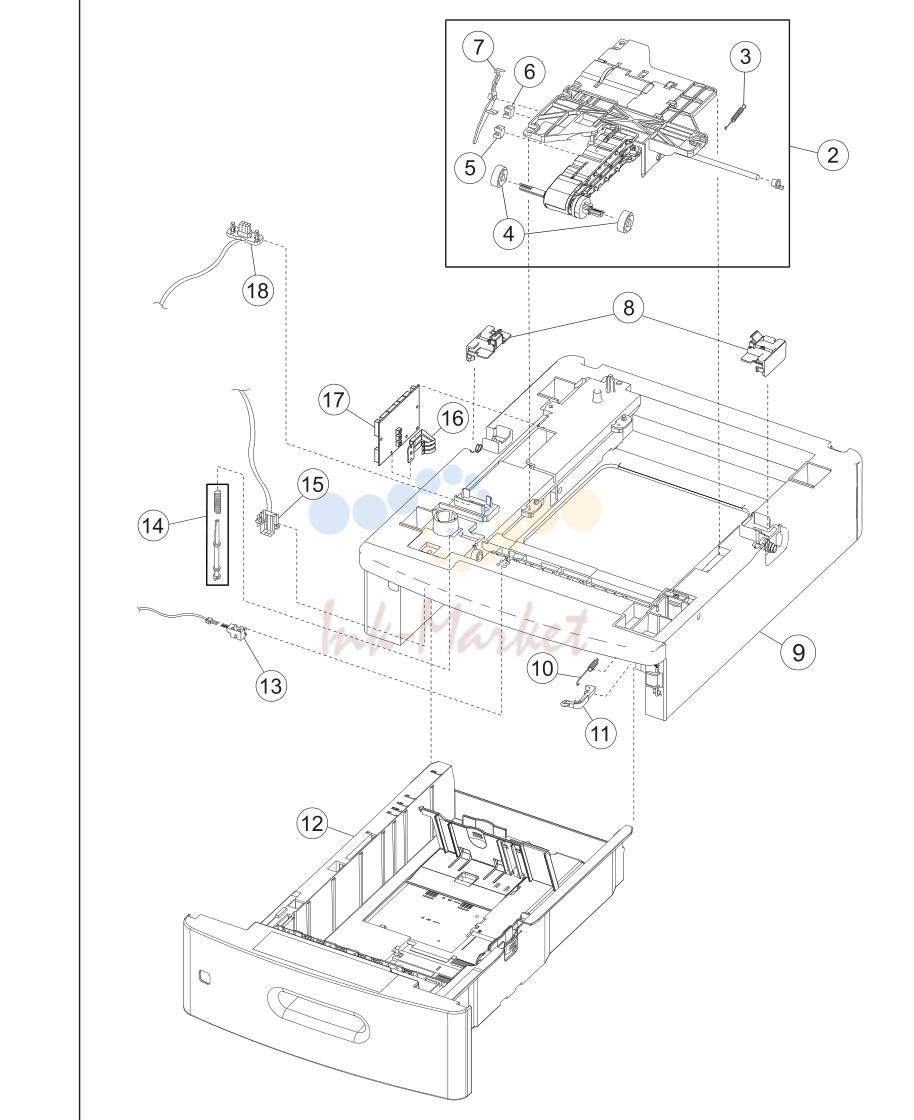

16. Assembly 17: 550 Sheet option tray assembly (X651, X652/5535dn,

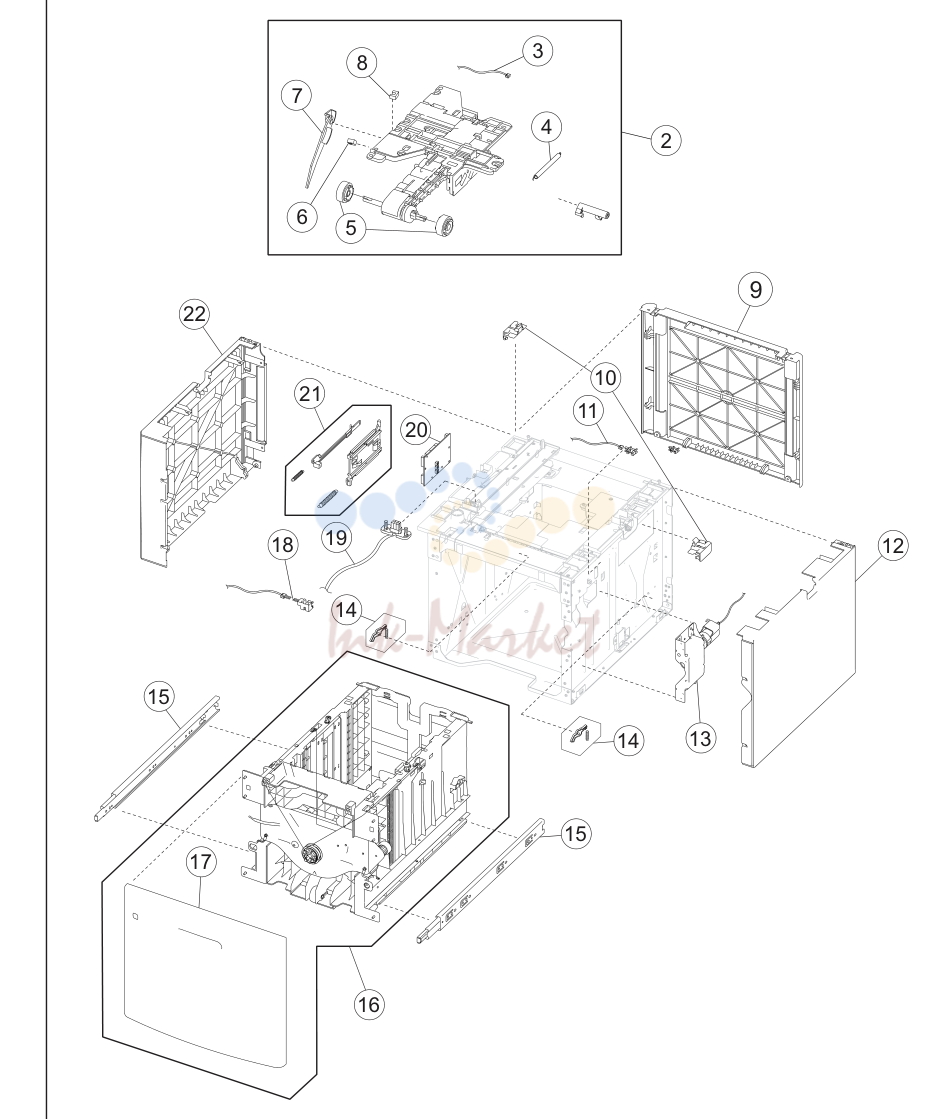

17. Assembly 18: HCIT Sheet option tray assembly (X651, X652/5535dn,

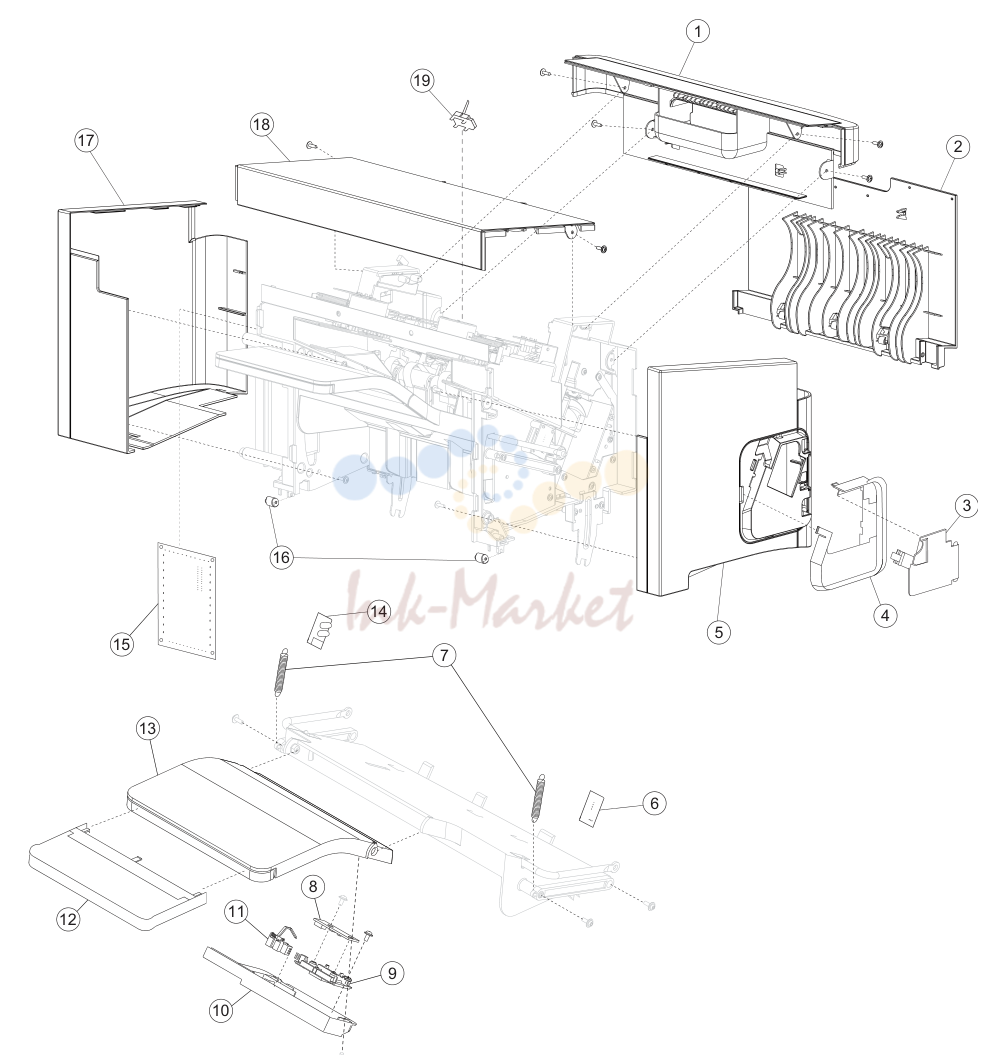

18. Assembly 20: MFP stapler assembly #2

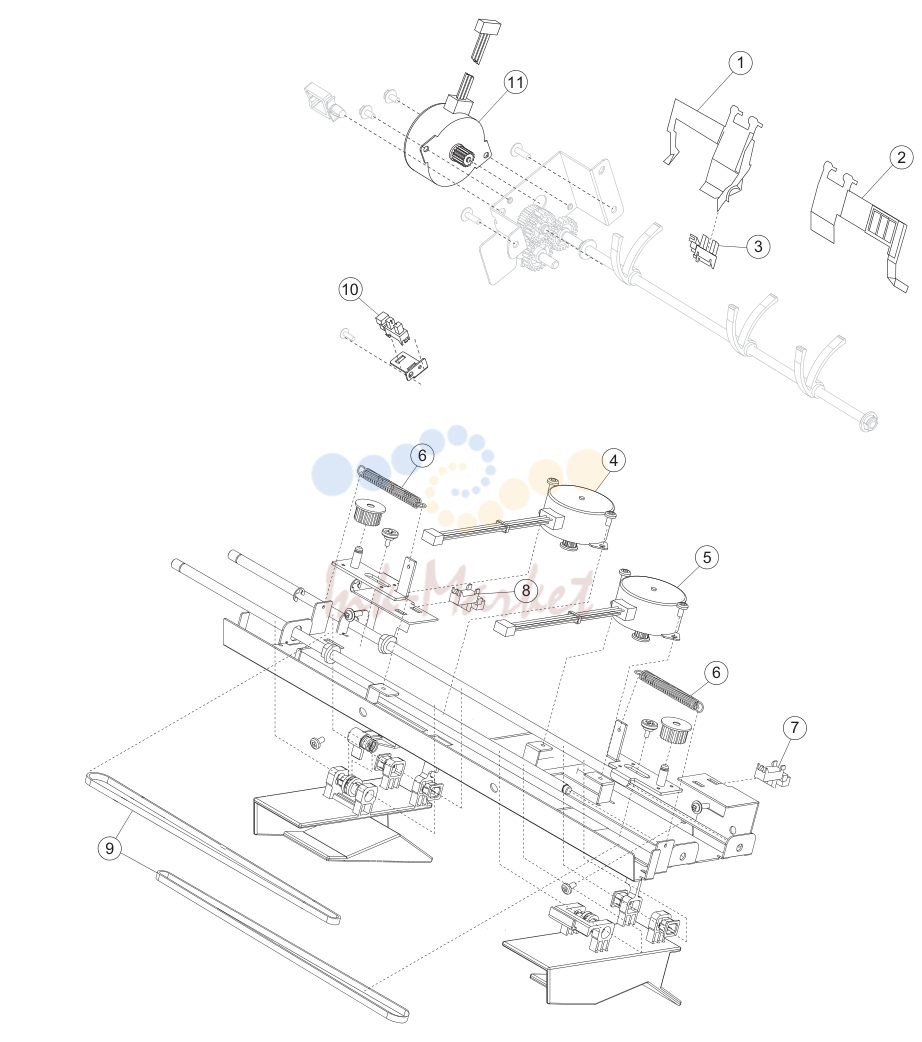

19. Assembly 21: MFP stapler assembly #3
20. Assembly 22: MFP stapler assembly #4
21. Assembly 25: MFP Offset stacker #3
22. Assembly 27: MFP 4-bin mailbox assembly #2
23. Assembly 28: MFP 4-bin mailbox assembly #3

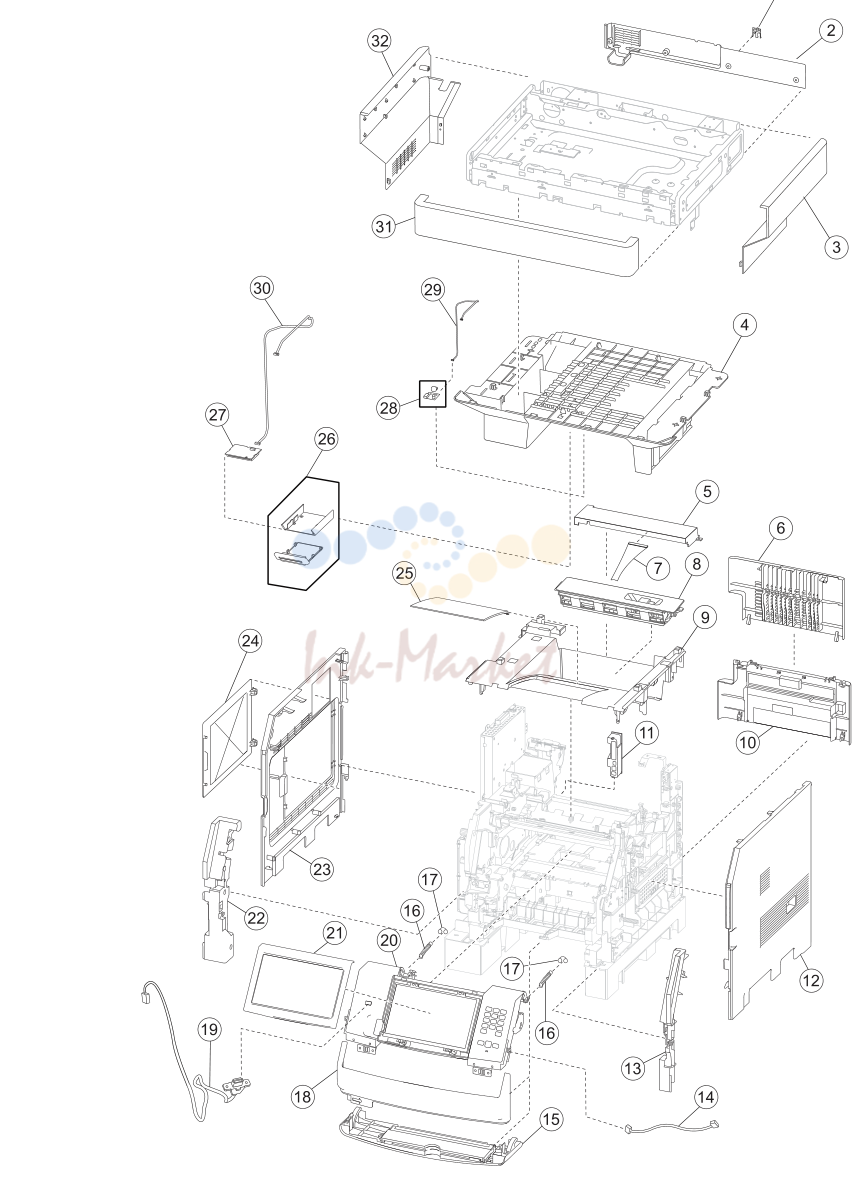

1. Assembly 1: Covers (X651, X652/5535dn, X654, and X656)

№	Артикул	Описание
1	40X2169 запросить цену →	1 1 Scanner cover plug, rear (X651)
2	40X4506 запросить цену →	1 1 Scanner cover, rear
3	40X4508 запросить цену →	1 1 Scanner cover, right (X651, X652, X654, and X656)
4	40X4509 запросить цену →	1 1 Scanner support platform (X651, X652, X654, and X656)
5	40X1919 запросить цену →	1 1 Output cover assembly (X651, X652, X654, and X656)
6	40X4331 запросить цену →	1 1 Door assembly, rear
7	40X4470 запросить цену →	1 1 Output bail
8	40X4417 запросить цену →	1 1 Fuser wiper cover
9	40X1918 запросить цену →	1 1 Laser cover assembly, 550 sheet(X651, X652, X654, and X656)
10	40X4335 запросить цену →	1 1 Cover assembly, rear lower
11	40X4629 запросить цену →	1 1 Connection bezel assembly, rear
12	40X1917 запросить цену →	1 1 Side cover, right (X651, X652, X654, and X656)
13	40X1972 запросить цену →	1 1 Inner cover, right (X651, X652, X654, and X656)
14	40X2045 запросить цену →	1 1 Operator panel cable assembly (X651, X652, X654, and X656)
15	40X2089 запросить цену →	1 1 MPF tray door assembly (X651, X652, X654, and X656)
16	40X2077 запросить цену →	2 1 Counter balance spring (X651, X652, X654, and X656)
17	40X2078 запросить цену →	2 1 Spring connector (X651, X652, X654, and X656)
18	40X4631 запросить цену →	1 1 Operator panel door latch assembly (MFP X651, X652, X654, and X656)
19	40X4377 запросить цену →	1 1 USB cable assembly (X651, X652, X654, and X656)
20	40X4503 запросить цену →	1 1 Operator panel door assembly with hinges (X654 and X656)
20	40X2149 запросить цену →	1 1 Operator panel door assembly with hinges (X651 and X652)
21	40X4000 запросить цену →	1 1 X654de touch screen bezel
21	40X4121 запросить цену →	1 1 X656de touch screen bezel
21	40X4123 запросить цену →	1 1 X651de touch screen bezel
21	40X5757 запросить цену →	1 1 X652de touch screen bezel
22	40X1971 запросить цену →	1 1 Inner cover, left (X651, X652, X654, and X656)
23	40X1916 запросить цену →	1 1 Side cover, left (X651, X652, X654, and X656)
24	40X4481 запросить цену →	1 1 Access door (X651, X652, X654, and X656)
25	40X1973 запросить цену →	1 1 Media support (X651, X652, X654, and X656)
26	40X4598 запросить цену →	1 1 Card reader cover assembly (X651, X652, X654, and X656)
27	40X4604 запросить цену →	1 1 Card reader assembly (5125 contact/HID)
27	40X4602 запросить цену →	1 1 Card reader assembly (3121 contact)
27	40X4603 запросить цену →	1 1 Card reader assembly (5121 contact/RFID)
28	40X2638 запросить цену →	1 1 Standard output bin LED assembly (X651, X652, X654, and X656)
29	40X2643 запросить цену →	1 1 Standard output bin LED cable assembly
30	40X4601 запросить цену →	1 1 Card reader cable assembly (X651, X652, X654, and X656)
31	40X4505 запросить цену →	1 1 Scanner cover, front (X651, X652, X654, and X656)
32	40X4507 запросить цену →	1 1 Scanner cover, left (X651, X652, X654, and X656)

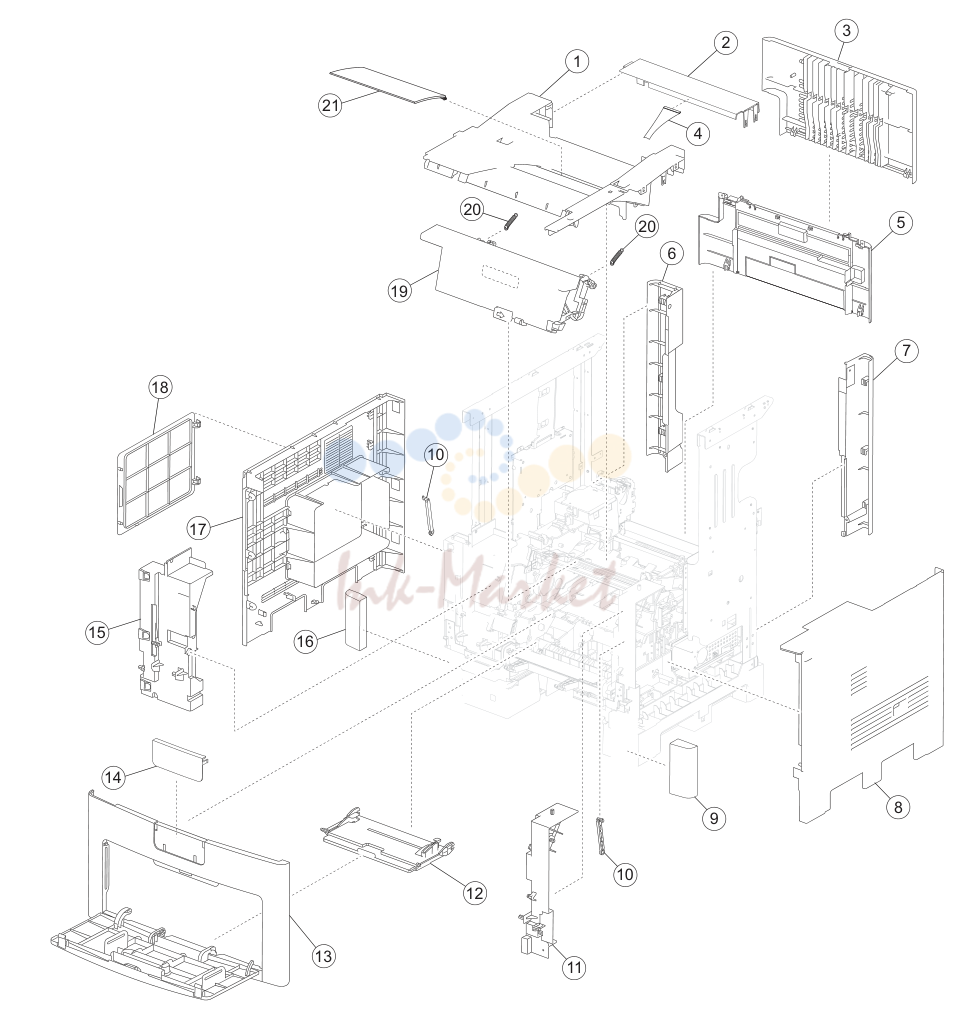

2. Assembly 2: Covers 1 (X658)

№	Артикул	Описание
1	40X1970 запросить цену →	1 1 Laser cover assembly, 550 sheet (X658)
2	40X4480 запросить цену →	1 1 Output cover assembly (X658)
3	40X4331 запросить цену →	1 1 Door assembly, rear
4	40X4470 запросить цену →	1 1 Output bail
5	40X4335 запросить цену →	1 1 Cover assembly, rear lower
6	40X4477 запросить цену →	1 1 Corner cover, left rear (X658)
7	40X4479 запросить цену →	1 1 Corner cover, right rear (X658)
8	40X4478 запросить цену →	1 1 Side cover, right (X658)
9	40X1976 запросить цену →	1 1 Tray cover, right (X658)
10	40X4483 запросить цену →	2 1 MPF tray cover support strap (X658)
11	40X4485 запросить цену →	1 1 Inner cover, right (X658)
12	40X7047 запросить цену →	1 1 MPF media guide assembly (X658)
13	40X2016 запросить цену →	1 1 MPF tray cover assembly (X658)
14	40X1915 запросить цену →	1 1 Model door bezel (X658)
15	40X4484 запросить цену →	1 1 Inner cover, left (X658)
16	40X1975 запросить цену →	1 1 Tray cover, left (X658)
17	40X4476 запросить цену →	1 1 Side cover, left (X658)
18	40X4475 запросить цену →	1 1 Access door (X658)
19	40X1977 запросить цену →	1 1 Print cartridge cover assembly (X658)
20	40X4489 запросить цену →	2 1 Print cartridge recoil spring (X658)
21	40X2017 запросить цену →	1 1 Media support (X658)

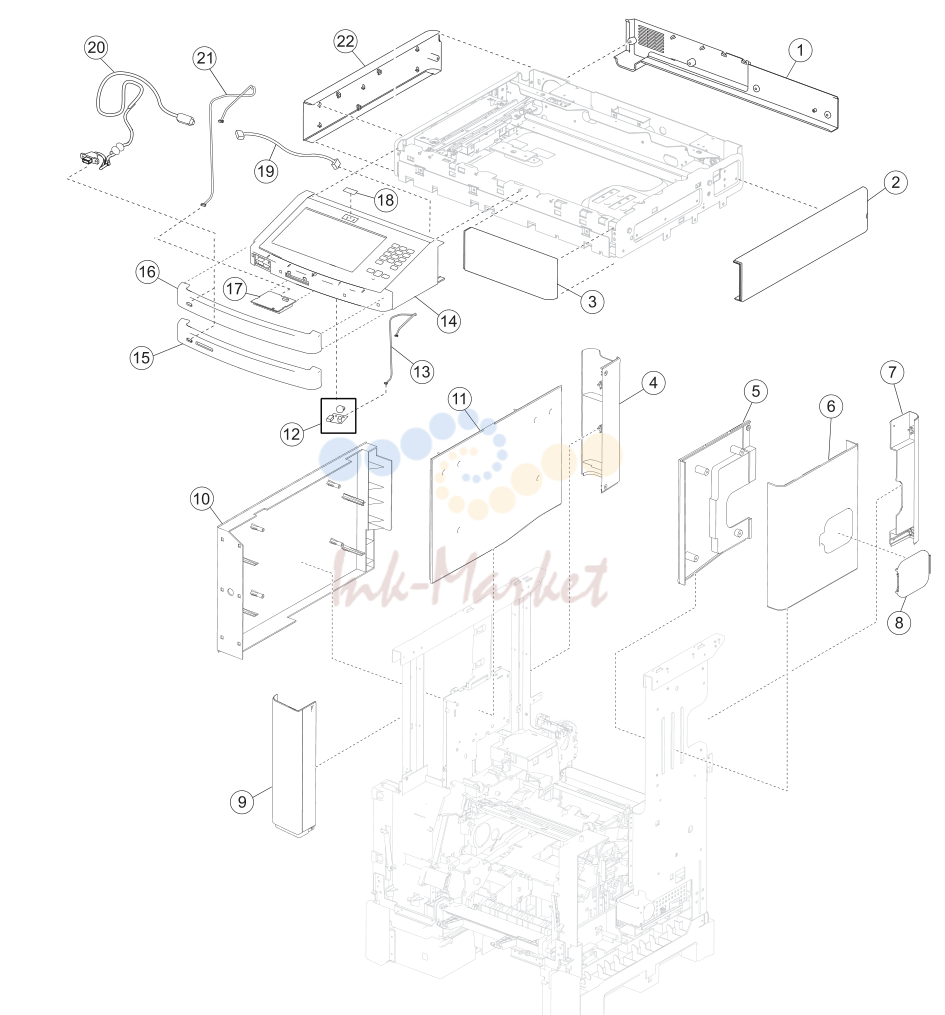

3. Assembly 3: Covers 2 (X658)

№	Артикул	Описание
1	40X4510 запросить цену →	1 1 Scanner cover, rear (X658)
2	40X4511 запросить цену →	1 1 Scanner cover, right (X658)
3	40X4513 запросить цену →	1 1 Scanner cover, front (X658)
4	40X4516 запросить цену →	1 1 Scanner support cover, left rear (X658)
5	40X4520 запросить цену →	1 1 Scanner support inner cover, right (X658)
6	40X4517 запросить цену →	1 1 Scanner support cover, right (X658)
7	40X4518 запросить цену →	1 1 Scanner support cover, right rear (X658)
8	40X1974 запросить цену →	1 1 Stapler access cover (X658)
9	40X4514 запросить цену →	1 1 Scanner support cover, left front (X658)
10	40X4515 запросить цену →	1 1 Scanner support cover, left (X658)
11	40X4519 запросить цену →	1 1 Scanner support inner cover, left (X658)
12	40X4525 запросить цену →	1 1 Standard output bin LED assembly
13	40X4499 запросить цену →	1 1 Standard output bin LED cable assembly (X656)
14	40X4504 запросить цену →	1 1 Operator panel assembly (X658)
15	40X4599 запросить цену →	1 1 Operator panel cover with card reader slot (X658)
16	40X2018 запросить цену →	1 1 Operator panel front cover (X658)
17	40X4602 запросить цену →	1 1 Card reader assembly (3121 contact)
17	40X4603 запросить цену →	1 1 Card reader assembly (5121 contact/RFID)
17	40X4604 запросить цену →	1 1 Card reader assembly (5125 contact/HID)
18	40X4491 запросить цену →	1 1 Operator panel bezel (X658)
19	40X4492 запросить цену →	1 1 Operator panel cable assembly (X658)
20	40X4500 запросить цену →	1 1‘ USB cable assembly (X658)
21	40X4600 запросить цену →	1 1 Card reader cable assembly (X658)
22	40X4512 запросить цену →	1 1 Scanner cover, left (X658)

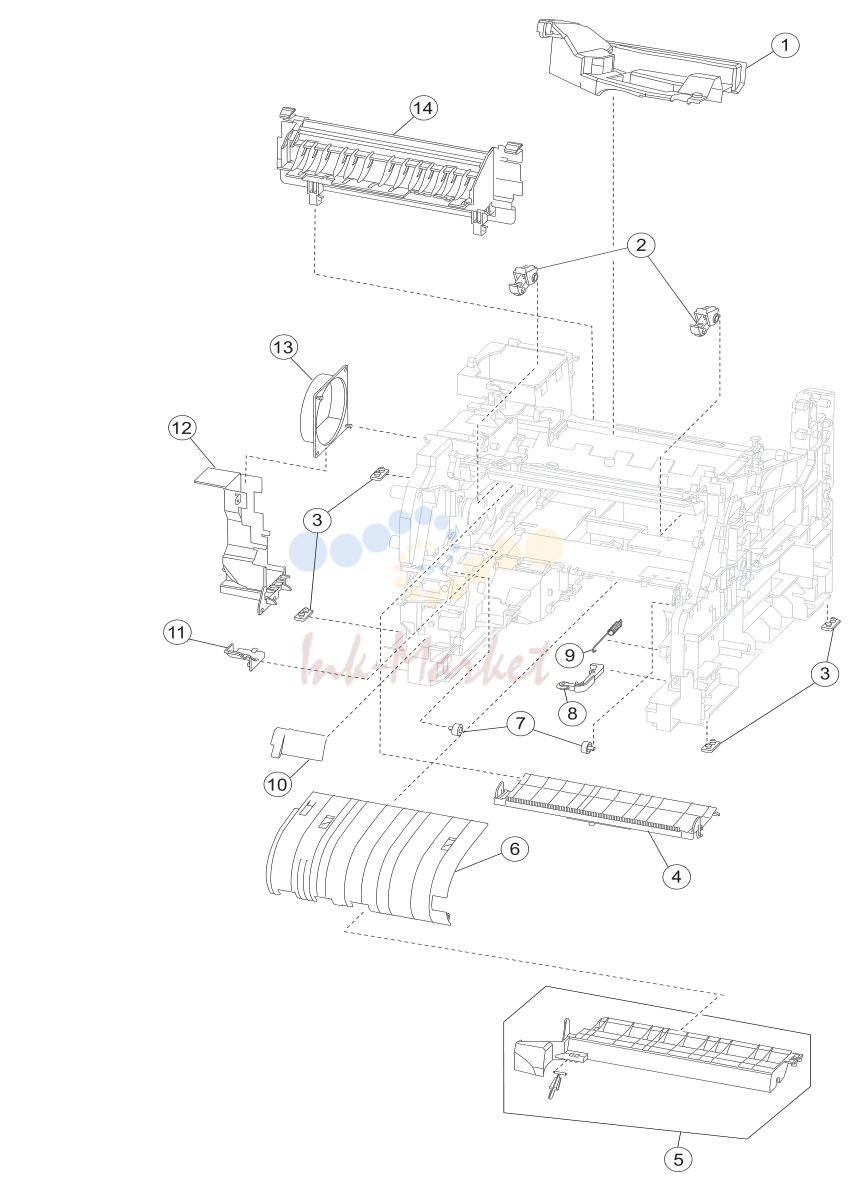

4. Assembly 4: Media path and ducts

№	Артикул	Описание
1	40X4384 запросить цену →	1 1 EP cooling fan duct
2	40X1868 запросить цену →	2 1 Print cartridge clamp assembly
3	40X4390 запросить цену →	4 1 Machine pad
4	40X1869 запросить цену →	1 1 Transfer deflector with static brush
5	40X1900 запросить цену →	1 1 Media turn guide with actuator
6	40X4388 запросить цену →	1 1 Inner deflector
7	40X4406 запросить цену →	2 1 Print cartridge support roller
8	40X4395 запросить цену →	1 1 Tray roller catch assembly
9	40X4394 запросить цену →	1 1 Tray catch spring
10	40X4385 запросить цену →	1 1 Envelope feeder interface cover (X658 only)
11	40X1876 запросить цену →	1 1 MPF gear shield
12	40X4389 запросить цену →	1 1 LVPS cooling duct
13	40X4486 запросить цену →	1 1 Main cooling fan duct (X658DE)
13	40X4392 запросить цену →	1 1 Main cooling duct (X651, X652, X654, and X656)
14	40X4318 запросить цену →	1 1 Fuser access door assembly

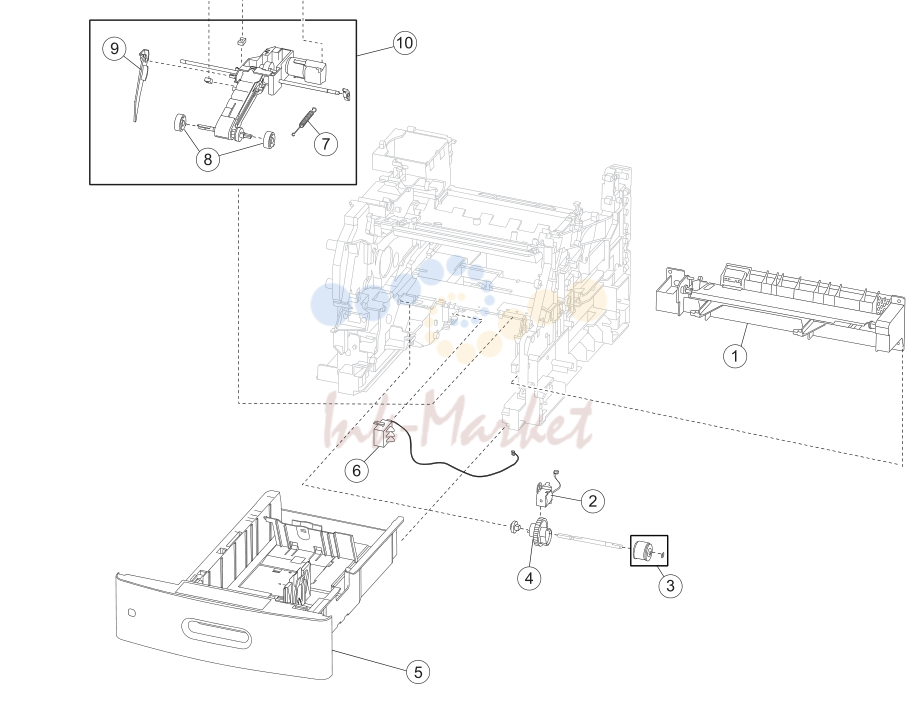

5. Assembly 5: Pick arm and media tray assemblies

№	Артикул	Описание
1	40X4459 ✓ в наличии	1 1 MPF lift plate assembly (X651, X652, X654, and X656)
1	40X4425 запросить цену →	1 1 MPF lift plate assembly with spring (X658)
2	40X4365 запросить цену →	1 1 MPF pick solenoid assembly
3	40X1883 запросить цену →	1 1 MPF pick roll assembly with flange and clip
4	40X4457 ✓ в наличии	1 1 MPF cam gear
5	40X4469 запросить цену →	1 1 Media tray assembly, 550 sheet (X651, X652, X654, and X656)
5	40X2164 запросить цену →	1 1 Media tray assembly (X658)
6	40X4472 запросить цену →	1 1 Switch (media size assembly)
7	40X4307 запросить цену →	1 1 Pick arm spring
8	40X4308 ✓ в наличии	1 2 Pick roll assembly (2)
9	40X4310 ✓ в наличии	1 1 550 Sheet media out actuator
10	40X4305 ✓ в наличии	1 1 550 Sheet pick arm assembly with spring
11	40X4313 запросить цену →	1 1 Pick arm sensor cable assembly

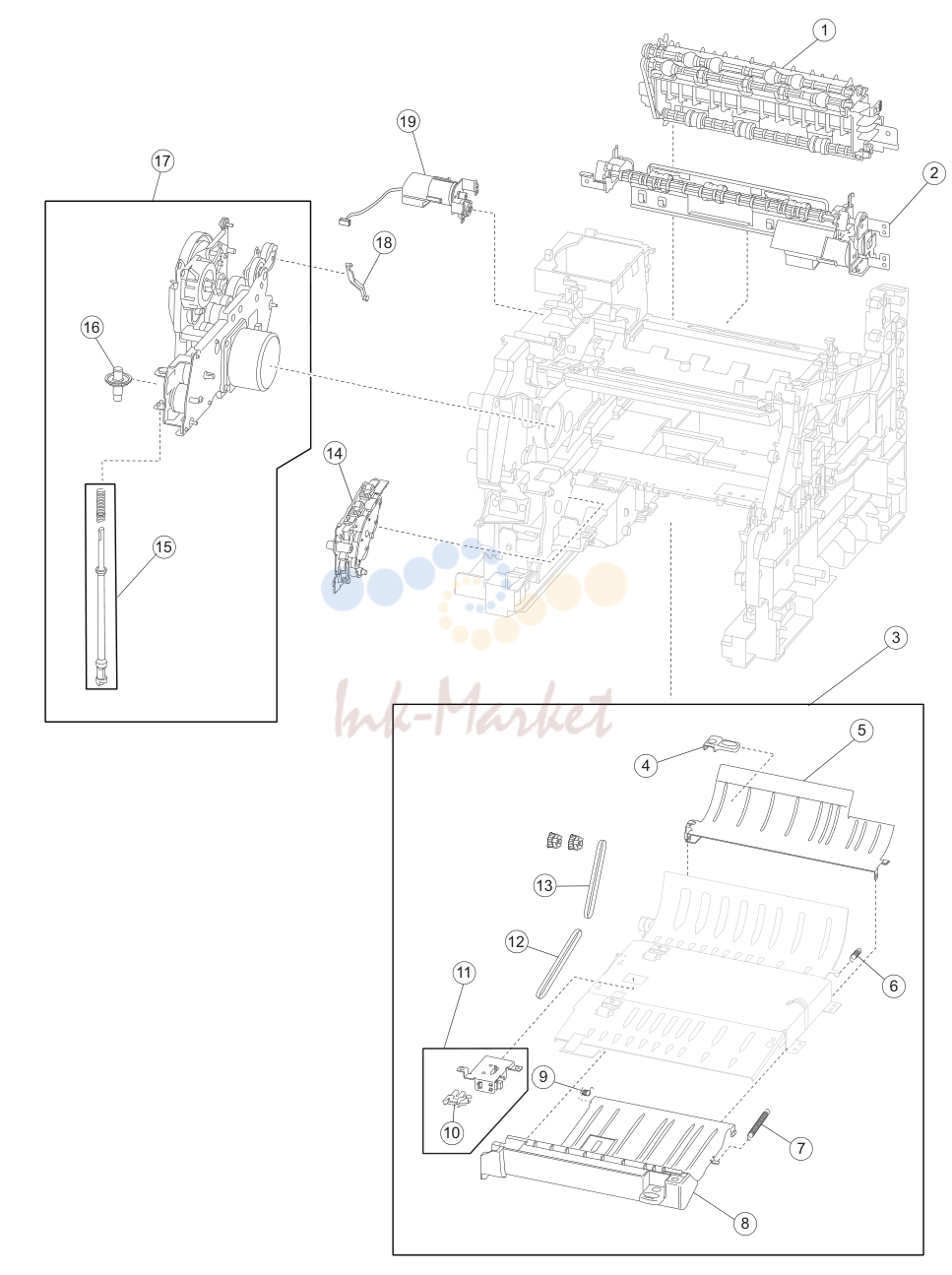

6. Assembly 6: Drive motor assembly, redrive, and duplex

№	Артикул	Описание
1	40X4467 ✓ в наличии	1 1 Redrive assembly
2	40X5851 запросить цену →	1 1 Duplex drive motor assembly
3	40X4346 ✓ в наличии	1 5 Duplex assembly with 2 belts and 2 pulleys
4	40X4351 запросить цену →	1 1 Duplex guide handle
5	40X4352 запросить цену →	1 1 Duplex guide, rear
6	40X4353 запросить цену →	1 1 Duplex guide spring, rear
7	40X4349 запросить цену →	1 1 Duplex guide spring, right
8	40X4348 запросить цену →	1 1 Duplex guide assembly, front
9	40X5551 запросить цену →	1 1 Duplex guide spring, left
10	40X4369 запросить цену →	1 1 Sensor (duplex input)
11	40X4345 запросить цену →	1 1 Duplex input sensor assembly
12	40X4350 запросить цену →	1 1 Duplex drive belt, lower
13	40X4354 запросить цену →	1 1 Duplex drive belt, upper
14	40X4303 ✓ в наличии	1 3 Alignment assembly with ground strap and adj. screw
15	40X4473 запросить цену →	1 2 Option drive shaft with spring
16	99A0954 запросить цену →	1 1 Bevel gear with grease packet and washer
17	40X5749 ✓ в наличии	1 1 Main drive motor assembly with option drive shaft
18	40X4386 запросить цену →	1 1 Fuser drive release linkage
19	40X5850 запросить цену →	1 1 Redrive motor assembly

7. Assembly 7: Printhead, charge, and transfer assembly

№	Артикул	Описание
1	40X4464 запросить цену →	1 2 Printhead with cable assembly
2	40X1865 запросить цену →	1 1 Printhead cable assembly
3	40X4317 запросить цену →	1 1 Charge roll link spring, right
4	40X1888 запросить цену →	1 2 Transfer roll bracket assembly, right
5	40X1886 ✓ в наличии	1 1 Transfer roll assembly with tool
6	40X1887 запросить цену →	1 2 Transfer roll bracket with cable assembly, left
7	40X5852 запросить цену →	1 1 Charge roll assembly with tool
8	40X4316 запросить цену →	1 1 Charge roll link spring, left
9	40X1864 запросить цену →	1 1 Print cartridge ID connector assembly
10	40X4364 запросить цену →	1 1 Main cooling fan
11	40X4372 запросить цену →	1 1 Sensor (standard bin exit) actuator assembly
12	40X4369 запросить цену →	1 1 Sensor (standard bin exit)

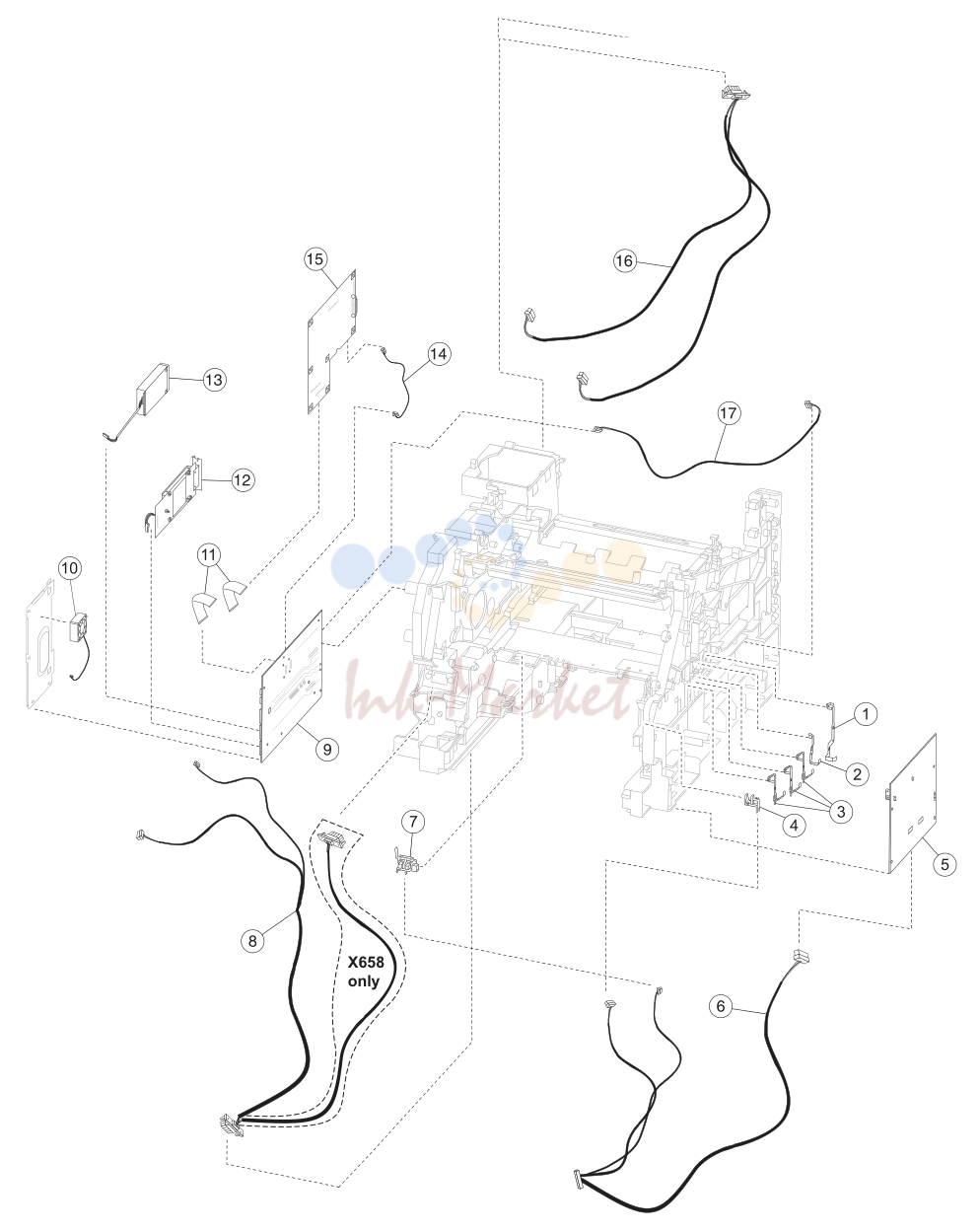

8. Assembly 8: System card, HVPS and scanner controller card assemblies

№	Артикул	Описание
1	40X4383 запросить цену →	1 1 Cleaning blade contact
2	40X4381 запросить цену →	1 1 Drum grounding contact
3	40X4382 запросить цену →	3 1 Print cartridge HV contact
4	40X4370 запросить цену →	1 1 Sensor (toner empty)
5	40X4362 запросить цену →	1 1 HVPS card assembly
6	40X4361 запросить цену →	1 1 HVPS / sensor cable assembly
7	40X4368 запросить цену →	1 1 Sensor (input)
8	40X2019 запросить цену →	1 1 Envelope / input option cable assembly (X658)
8	40X5848 запросить цену →	1 1 Envelope / input option cable assembly (X651, X652, X654, and X656)
9	40X4501 запросить цену →	1 1 System card assembly
10	40X7035 запросить цену →	1 1 Hard drive cooling fan
11	40X4493 запросить цену →	2 1 Scanner controller card interface cable assembly
12	40X4822 запросить цену →	1 1 Hard drive assembly with board
12	40X5057 запросить цену →	1 1 Hard drive assembly with board (TTA)
13	40X4821 запросить цену →	1 1 Fax modem assembly with board
14	40X4496 запросить цену →	1 1 Scanner controller card power cable assembly
15	40X2074 запросить цену →	1 1 Scanner controller card assembly (X651 and X652)
15	40X2075 ✓ в наличии	1 1 Scanner controller card assembly (X654, X656, and X658)
16	40X4376 запросить цену →	1 1 Output option interface cable assembly (X658)
17	40X4498 запросить цену →	1 1 LVPS cooling fan cable assembly

9. Assembly 9: Fuser and LVPS card assemblies

№	Артикул	Описание
1	40X1870 запросить цену →	1 1 Fuser assembly 100V, type
1	40X4418 запросить цену →	1 1 Fuser assembly 110V, type
1	40X1871 ✓ в наличии	1 1 Fuser assembly 220V, type
1	40X5853 запросить цену →	1 1 Fuser assembly 100V, type
1	40X5854 запросить цену →	1 1 Fuser assembly 110V, type
1	40X5855 ✓ в наличии	1 1 Fuser assembly 220V, type
2	40X4419 запросить цену →	1 1 Fuser interface cable assembly
3	40X2062 ✓ в наличии	1 1 LVPS card assembly (X651, X652, X654, and X656)
3	40X2072 запросить цену →	1 1 LVPS card assembly (X658)
4	40X4359 запросить цену →	1 1 Print cartridge cooling fan
5	40X4356 запросить цену →	1 1 Duplex cooling fan
6	40X4360 запросить цену →	1 1 Print cartridge cooling fan cable assembly
7	40X4357 запросить цену →	1 1 Duplex cooling fan cable assembly
8	40X1866 запросить цену →	1 1 Sensor shield assembly
9	40X4379 запросить цену →	1 1 Toner density sensor cable assembly
10	40X4378 запросить цену →	1 1 Sensor (toner density)

10. Assembly 10: Flatbed scanner

№	Артикул	Описание
1	40X2165 запросить цену →	1 1 Scanner unit assembly (X651, X652, X654, and X656)
1	40X2166 запросить цену →	1 1 Scanner unit assembly (X658)
2	40X2642 ✓ в наличии	1 1 Scanner platen glass cover assembly
3	40X4530 запросить цену →	1 1 Scanner FB length sensor cable assembly
4	40X4527 запросить цену →	1 1 Scanner exposure lamp
5	40X4526 запросить цену →	1 1 Scanner CCD assembly
6	40X4534 запросить цену →	1 1 Sensor (platen glass length) assembly
7		40X2641‘ 1 1 Flatbed scanner interface card cable assembly
8	40X4523 запросить цену →	1 1 Carriage belt
9	40X2171 запросить цену →	1 1 Scanner interface card assembly
10	40X4521 запросить цену →	1 1 Carriage drive motor assembly with cable
11	40X4528 запросить цену →	1 1 Scanner reference LED cable assembly
12	40X4532 запросить цену →	1 1 Scanner reference LED assembly
13	40X4524 запросить цену →	1 1 Sensor (scanner HP) with bracket
14	40X4529 запросить цену →	1 1 Scanner HP sensor cable assembly
15	40X4522 запросить цену →	1 1 Carriage belt tensioner assembly
16	40X4535 запросить цену →	1 1 Scanner cooling fan
17	40X4536 запросить цену →	1 1 Scanner cooling fan filter
18	40X7204 запросить цену →	1 1 Scanner filter cover
19	40X4531 запросить цену →	1 1 Scanner CCD ribbon cable (X658)
19	40X2172 запросить цену →	1 1 Scanner CCD ribbon cable (X652, X654, and X656)

11. Assembly 12: ADF covers

№	Артикул	Описание
1	40X4537 запросить цену →	1 1 ADF top door assembly
2	40X3439 запросить цену →	1 1 Left hinge assembly
3	40X2746 запросить цену →	1 1 ADF cover cap, rear left (X651 and X652)
4	40X4563 запросить цену →	1 1 Right hinge assembly
5	40X4539 запросить цену →	1 1 ADF cover, rear
6	40X4564 запросить цену →	1 1 Document tray extension
7	40X3444 запросить цену →	1 1 ADF platen cushion
8	40X3392 запросить цену →	1 1 ADF lower door assembly (X651 and X652)
8	40X3438 запросить цену →	1 1 ADF lower door assembly (X654, X656, and X658)
9	40X3445 запросить цену →	1 1 Media pinch pad assembly
10	40X4538 запросить цену →	1 1 ADF cover, front
11	40X4566 запросить цену →	1 1 ADF turn guide
12	40X4562 запросить цену →	1 1 Pick pad cover assembly

12. Assembly 13: ADF feed and drive

№	Артикул	Описание
1	40X4540 ✓ в наличии	1 1 ADF feed / pick roll assembly
2	40X4545 запросить цену →	1 1 Spring
3	40X7213 запросить цену →	1 3 Feed motor assembly with belt and cable
4	40X4544 запросить цену →	1 1 Transport motor bracket assembly with cable
5	40X2759 запросить цену →	1 4 Transport drive gear and pulley kit, rear
6	40X2749 запросить цену →	1 4 Feed one-way bearing and gear kit
7	40X4542 запросить цену →	1 1 Pinch roll assembly
8	40X2760 запросить цену →	1 9 Transport drive gear, pulley, and belt kit, front
9	40X4548 ✓ в наличии	1 1 ADF solenoid assembly
10	40X2761 запросить цену →	1 4 Pick roll position cam assembly
11	40X4605 ✓ в наличии	1 2 ADF separator roll and guide
12	40X7214 запросить цену →	1 1 Torque limiter
13	40X2750 запросить цену →	1 1 Bushing 6 mm

13. Assembly 14: ADF electronics

№	Артикул	Описание
1	40X6398 запросить цену →	1 1 Spacer
2	40X4561 запросить цену →	1 1 ADF document tray assembly
3	40X4559 запросить цену →	1 1 ADF tray length cable assembly
4	40X4558 запросить цену →	1 1 ADF sensor cable assembly
5	40X4606 запросить цену →	1 1 Sensor (ADF media exit) bracket assembly (X651 and X652)
5	40X4607 запросить цену →	1 1 Sensor (ADF media exit) bracket assembly with fan (X654, X656, and
6	40X4549 ✓ в наличии	1 1 Sensor (ADF media exit)
7	40X4608 запросить цену →	1 1 ADF filter and cover (X654, X656, and X658)
8	40X4556 запросить цену →	1 1 ADF interface cable assembly
9	40X4557 запросить цену →	1 1 ADF closed interlock switch cable assembly
10	40X3142 запросить цену →	1 1 ADF controller card assembly
11	40X4554 запросить цену →	1 1 Switch (ADF closed interlock)
12	40X4555 запросить цену →	1 1 Duplex CCD interface cable assembly (X654, X656, and X658)
13	40X3272 запросить цену →	1 1 ADF duplex deletion insert (X651 and X652)
14	40X4565 запросить цену →	1 1 ADF duplex CCD scan glass assembly (X654, X656, and X658)
15	40X4547 запросить цену →	1 1 ADF duplex CCD assembly (X654, X656, and X658)
16	40X2762 запросить цену →	1 1 Sensor (ADF 2nd scan)
17	40X4549 ✓ в наличии	1 1 Sensor (ADF lower door interlock)
18	40X4560 запросить цену →	1 1 ADF sensor cable assembly
19	40X4550 запросить цену →	1 1 Sensor (ADF 1st scan)
20	40X4551 запросить цену →	1 1 Sensor (ADF document set)
21	40X4550 запросить цену →	1 1 Sensor (ADF sheet through)
22	40X4549 ✓ в наличии	1 1 Sensor (ADF top door interlock)

14. Assembly 15: 550 Sheet option tray assembly (X658)

№	Артикул	Описание
1	40X3967 запросить цену →	1 1 Complete 550 sheet option tray assembly (X658)
2	40X3454 запросить цену →	1 1 550 Sheet pick arm bracket assembly
3	40X4307 запросить цену →	1 1 550 Sheet bellcrank recoil spring
4	40X4308 ✓ в наличии	1 2 Pick roll assembly (2)
5	40X4369 запросить цену →	1 1 Sensor (media low)
6	40X4369 запросить цену →	1 1 Sensor (media empty)
7	40X4310 ✓ в наличии	1 1 550 Sheet media out actuator
8	40X4570 запросить цену →	2 2 Anti-tip latch assembly
9	40X5843 запросить цену →	1 1 550 Sheet option drawer assembly
10	40X3822 запросить цену →	1 1 Media tray catch spring
11	40X4395 запросить цену →	1 1 Media tray roller catch assembly
12	40X1976 запросить цену →	1 1 550 Sheet tray right cover
13	40X2164 запросить цену →	1 1 Media tray assembly, 550 sheet
14	40X4130 запросить цену →	1 1 Cover, 550 sheet tray front
15	40X1975 запросить цену →	1 1 550 Sheet tray left cover
16	40X4575 запросить цену →	1 1 Sensor (pass through) with cable
17	40X4473 запросить цену →	1 2 550 Option drive shaft with spring
18	40X4572 запросить цену →	1 1 Lower interface cable assembly
19	40X3854 запросить цену →	1 1 Media size actuator
20	40X4578 запросить цену →	1 1 550 Sheet tray controller card assembly
21	40X4571 запросить цену →	1 1 Upper interface cable assembly

15. Assembly 16: 250 Sheet option tray assembly (X651, X652/5535dn,

№	Артикул	Описание
1	40X4569 запросить цену →	1 1 Complete 250 sheet option tray assembly
2	40X3447 запросить цену →	1 1 250 Sheet pick arm bracket assembly
3	40X3448 запросить цену →	1 1 250 Sheet bellcrank recoil spring
4	40X4308 ✓ в наличии	2 1 Pick roll assembly (2)
5	40X4369 запросить цену →	1 1 Sensor (media low)
6	40X4369 запросить цену →	1 1 Sensor (media empty)
7	40X4309 запросить цену →	1 1 250 Sheet media out actuator (X651 and X652)
8	40X4570 запросить цену →	1 1 Anti-tip latch assembly
9	40X3453 запросить цену →	1 1 250 Sheet option drawer assembly
10	40X3822 запросить цену →	1 1 Media tray catch spring
11	40X4395 запросить цену →	1 1 Media tray roller catch assembly
12	40X6391 запросить цену →	1 1 Media tray assembly, 250 sheet
13	40X4575 запросить цену →	1 1 Sensor (pass through) with cable
14	40X1863 запросить цену →	1 1 250 Option drive shaft with spring
15	40X4572 запросить цену →	1 1 Lower interface cable assembly
16	40X3854 запросить цену →	1 1 Media size actuator
17	40X4574 запросить цену →	1 1 250 Sheet controller card assembly
18	40X4571 запросить цену →	1 1 Upper interface cable assembly

16. Assembly 17: 550 Sheet option tray assembly (X651, X652/5535dn,

№	Артикул	Описание
1	40X4576 запросить цену →	1 1 Complete 550 sheet option tray assembly
2	40X3454 запросить цену →	1 1 550 Sheet pick arm bracket assembly
3	40X4307 запросить цену →	1 1 550 Sheet bellcrank recoil spring
4	40X4308 ✓ в наличии	1 2 Pick roll assembly (2)
5	40X4369 запросить цену →	1 1 Sensor (media low)
6	40X4369 запросить цену →	1 1 Sensor (media empty)
7	40X4310 ✓ в наличии	1 1 550 Sheet media out actuator
8	40X4570 запросить цену →	2 2 Anti-tip latch assembly
9	40X3957 запросить цену →	1 1 550 Sheet option drawer assembly
10	40X3822 запросить цену →	1 1 Media tray catch spring
11	40X4395 запросить цену →	1 1 Media tray roller catch assembly
12	40X4469 запросить цену →	1 1 Media tray assembly, 550 sheet
13	40X4575 запросить цену →	1 1 Sensor (pass through) with cable
14	40X4473 запросить цену →	1 1 550 Option drive shaft with spring
15	40X4572 запросить цену →	1 1 Lower interface cable assembly
16	40X3854 запросить цену →	1 1 Media size actuator
17	40X4578 запросить цену →	1 1 550 Sheet controller card assembly
18	40X4571 запросить цену →	1 1 Upper interface cable assembly

17. Assembly 18: HCIT Sheet option tray assembly (X651, X652/5535dn,

№	Артикул	Описание
1	40X4579 запросить цену →	1 1 Complete HCIT option tray assembly
2	40X4590 запросить цену →	1 2 HCIT pick arm bracket assembly
3	40X4595 запросить цену →	1 1 Pick arm sensor cable assembly
4	40X4591 запросить цену →	1 1 HCIT bellcrank recoil spring
5	40X4308 ✓ в наличии	2 2 Pick roll assembly (2)
6	40X4369 запросить цену →	2 1 Sensor (media low)
7	40X4310 ✓ в наличии	1 1 550 Sheet media out actuator
8	40X4369 запросить цену →	2 1 Sensor (media empty)
9	40X4581 запросить цену →	1 1 HCIT cover, rear
10	40X4570 запросить цену →	1 1 Anti-tip latch assembly
11	40X4588 запросить цену →	1 1 Sensor (HCIT tray raised HP) with cable assembly
12	40X4582 запросить цену →	1 1 HCIT cover, right
13	40X4586 запросить цену →	1 1 HCIT tray lift drive motor assembly
14	40X4585 запросить цену →	1 2 HCIT tray closed latch with spring
15	40X4593 запросить цену →	2 1 HCIT drawer slide assembly
16	40X4580 запросить цену →	1 2 HCIT media tray assembly
17	40X4584 запросить цену →	1 1 HCIT tray cover, front
18	40X4589 запросить цену →	1 2 Sensor (HCIT pass through) with cable
19	40X4594 запросить цену →	1 1 HCIT interface cable assembly
20	40X4592 запросить цену →	1 1 HCIT controller card assembly
21	40X4587 запросить цену →	1 4 HCIT media size actuator assembly
22	40X4583 запросить цену →	1 1 HCIT cover, left

18. Assembly 20: MFP stapler assembly #2

№	Артикул	Описание
1	40X4612 запросить цену →	1 1 Handle cover
2	40X4613 запросить цену →	1 1 Rear door assembly
3	40X4730 запросить цену →	1 1 Stapler cover
4	40X4764 запросить цену →	1 1 Hollow cover
5	40X4610 запросить цену →	1 1 Right cover
6	40X5544 запросить цену →	1 1 Sensor (bin full receive)
7	40X4617 запросить цену →	1 2 Finisher bin spring
8	40X5545 запросить цену →	1 1 Standard output bin LED
9	40X5727 запросить цену →	1 1 LED clear lens
10	40X5720 запросить цену →	1 1 LED sensor cover
11	40X4618 запросить цену →	1 1 Sensor (finisher bin media present)
12	40X4619 запросить цену →	1 1 Media output bin extension
13	40X5541 запросить цену →	1 1 Media output bin
14	40X4626 запросить цену →	1 1 Sensor (bin full send)
15	40X4625 запросить цену →	1 1 Stapler/stacker controller card assembly
16	40X5751 запросить цену →	1 1 Attach roller
17	40X4609 запросить цену →	1 1 Left cover
18	40X4611 запросить цену →	1 1 Top cover
19	40X5906 запросить цену →	1 1 Sensor (stapler/stacker pass through)

19. Assembly 21: MFP stapler assembly #3

№	Артикул	Описание
1	40X4645 запросить цену →	1 1 Media stack flap actuator
2	40X4646 запросить цену →	1 1 Media stack flap
3	40X4369 запросить цену →	1 1 Sensor (media stack)
4	40X4621 запросить цену →	1 1 Left tamper motor assembly
5	40X4622 запросить цену →	1 1 Right tamper motor assembly
6	40X4624 запросить цену →	1 2 Tamper recoil spring
7	40X4369 запросить цену →	1 1 Sensor (tamper HP right)
8	40X4369 запросить цену →	1 1 Sensor (tamper HP left)
9	40X4623 запросить цену →	1 1 Tamper drive belt
10	40X4369 запросить цену →	1 1 Sensor (paddle HP)
11	40X4615 запросить цену →	1 1 Paddle drive motor

20. Assembly 22: MFP stapler assembly #4

№	Артикул	Описание
1	40X4612 запросить цену →	1 1 Handle cover
2	40X4613 запросить цену →	1 1 Rear door assembly
3	40X4730 запросить цену →	1 1 Stapler cover
4	40X4610 запросить цену →	1 1 Right cover
5	40X5544 запросить цену →	1 1 Sensor (bin full receive)
6	40X4617 запросить цену →	1 2 Finisher bin spring
7	40X5545 запросить цену →	1 1 Standard output bin LED
8	40X5727 запросить цену →	1 1 LED clear lens
9	40X5720 запросить цену →	1 1 LED sensor cover
10	40X4618 запросить цену →	1 1 Sensor (finisher bin media present)
11	40X4619 запросить цену →	1 1 Media output bin extension
12	40X5541 запросить цену →	1 1 Media output bin
13	40X4626 запросить цену →	1 1 Sensor (bin full send)
14	40X4625 запросить цену →	1 1 Stapler/stacker controller card assembly
15	40X5751 запросить цену →	1 1 Attach roller
16	40X4609 запросить цену →	1 1 Left cover
17	40X4611 запросить цену →	1 1 Top cover
18	40X5906 запросить цену →	1 1 Sensor (stapler/stacker pass through)

21. Assembly 25: MFP Offset stacker #3

№	Артикул	Описание
1	40X4645 запросить цену →	1 1 Media stack flap actuator
2	40X4646 запросить цену →	1 1 Media stack flap
3	40X4369 запросить цену →	1 1 Sensor (media stack)
4	40X4621 запросить цену →	1 1 Left tamper motor assembly
5	40X4622 запросить цену →	1 1 Right tamper motor assembly
6	40X4624 запросить цену →	1 2 Tamper recoil spring
7	40X4369 запросить цену →	1 1 Sensor (tamper HP right)
8	40X4369 запросить цену →	1 1 Sensor (tamper HP left)
9	40X4623 запросить цену →	1 1 Tamper drive belt
10	40X4369 запросить цену →	1 1 Sensor (paddle HP)
11	40X4615 запросить цену →	1 1 Paddle drive motor

22. Assembly 27: MFP 4-bin mailbox assembly #2

№	Артикул	Описание
1	40X4644 запросить цену →	1 1 Top media bin bail
2	40X4642 запросить цену →	1 1 Top cover
3	40X4135 запросить цену →	3 1 1st - 3rd media bail
4	40X4640 запросить цену →	1 1 Left cover
5	40X4638 запросить цену →	1 1 Left rear inner cover
6	40X4369 запросить цену →	1 1 Sensor (deflector gate HP)
7	40X4632 ✓ в наличии	1 1 Rear door assembly
8	40X4637 запросить цену →	1 1 Right rear inner cover
9	40X4639 запросить цену →	1 1 Right cover
10	40X4636 запросить цену →	1 1 LED card assembly
11	40X4139 запросить цену →	4 1 Media output bin light pipe

23. Assembly 28: MFP 4-bin mailbox assembly #3

№	Артикул	Описание
1	40X5750 запросить цену →	4 1 Spring
2	40X5728 запросить цену →	2 1 Sensor (pass through)
3	40X4635 запросить цену →	3 1 Deflector gate solenoid
4	40X5751 запросить цену →	1 1 Attach roller
5	40X5545 запросить цену →	1 1 Standard output bin LED
6	40X5727 запросить цену →	1 1 LED clear lens
7	40X4647 запросить цену →	1 1 Output bin LED bracket
8	40X4136 запросить цену →	4 1 Media bin full actuator
9	40X4633 запросить цену →	4 1 Sensor (media bin full)
10	40X4643 запросить цену →	1 1 Transport solenoid
11	40X4634 запросить цену →	1 1 4 bin mailbox controller card assembly
12	40X4138 запросить цену →	4 1 Media bin deflector
