Содержание

1. ExplodedView and Parts list

1. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0ML-5050ND запросить цену →SET
1JC96-05026A запросить цену →ELA HOU-FRAME ETC 1 SNA
2JC44-00166A запросить цену →HVPS 1 SA
3JC96-04066B запросить цену →ELA UNIT-LSU 1 SNA
4JC39-00436A запросить цену →CBF HARNESS-LSU 1 SA
5JC96-05105A запросить цену →ELA-EXIT SOLENOID 1 SA
6JC72-41292C запросить цену →PMO-CAP TR 1 SA
7JC97-03422A запросить цену →ROLLER-TRANSFER 1 SA
8JC96-01729B запросить цену →ELA UNIT-HOLDER TR R 1 SA
8-1JC72-41142A запросить цену →PMO-BUSHING TR 1 SNA
8-2JC61-00046A запросить цену →SPRING ETC-TR R HAWK 1 SNA
8-3JC72-41145E запросить цену →PMO-TRANSFER HOLDER R 1 SA
8-4JC70-11053A запросить цену →IPR-PLATE TR 1 SNA
9JC96-01729B запросить цену →ELA UNIT-HOLDER TR R 1 SA
9-1JC72-41142A запросить цену →PMO-BUSHING TR 1 SNA
9-2JC61-00046A запросить цену →SPRING ETC-TR R HAWK 1 SNA
9-3JC72-41145E запросить цену →PMO-TRANSFER HOLDER R 1 SA
10JC92-02086A запросить цену →PBA-MAIN 1 SA
11JC61-02566A запросить цену →BRACKET-SHIELD_CTRL 1 SA
12JC96-05103A запросить цену →ELA-DEVE BLDC 1 SA
13JC96-05104A запросить цену →ELA-MAIN BLDC 1 SA
14JC96-05126A запросить цену →ELA UNIT-DUPLEX 1 SA
15JC96-05135A запросить цену →CARTRIDGE-TONER 1 SNA
16JC97-03259A запросить цену →MEA UNIT-KNOCK_UP MP 1 SA
17JC66-01979A запросить цену →ARM-MP_R SA
18JC66-01980A запросить цену →ARM-MP_L SA
19JC97-03264A запросить цену →MEA UNIT-COVER MP 1 SA
20JC97-02226A ✓ в наличииMEA UNIT-GEAR PICK UP 1 SA
20-1JC66-00870A запросить цену →GEAR-M-PICK UP CAM 1 SNA
20-2JC66-00876A запросить цену →GEAR-M-PICK UP 1 SNA
20-3JC61-00003A запросить цену →SPRING ETC 1 SA
21JC97-01738A ✓ в наличииMEA UNIT-GEAR P/UP MP CARDINA 1 SA
21-1JC66-00424A запросить цену →GEAR-MP HOLDER_CAM 1 SA
21-2JC66-00423A запросить цену →GEAR-MP PICK_UP 1 SA
21-3JC61-00003A запросить цену →SPRING ETC 1 SA
22JC66-10202A запросить цену →BEARING-PICK UP 1 SA
23JC61-00755A запросить цену →BRACKET-P-SHAFT MP 1 SA
27JC96-04003C запросить цену →ELA HOU-SMPS_V1 1 SA
27-1JC63-01133A запросить цену →SHIELD-SMPS 1 SNA
27-2JC62-00311A запросить цену →INSULATION-SMPS 1 SNA
27-4JC63-00707A запросить цену →SHEET-SMPS_SMALL 2 SNA
27-56003-000269 запросить цену →SCREW-TAPTITE 7 SA
34JC71-00042A запросить цену →BAR-P_CROSS BOTTOM 2 SA
35JC96-05151A запросить цену →ELA UNIT-CASSETTE 1 SA
36JC96-05127A запросить цену →ELA-COVER TOP 1 SA
37JC96-05143A запросить цену →ELA HOU-COVER 1 SNA
38JC96-05159A запросить цену →ELA UNIT-SCF 1 SNA
39JC96-05232A запросить цену →ELA HOU-L-HCF 1 SNA
40MAS-0001A запросить цену →UNIT-EXPANDER 1 SNA

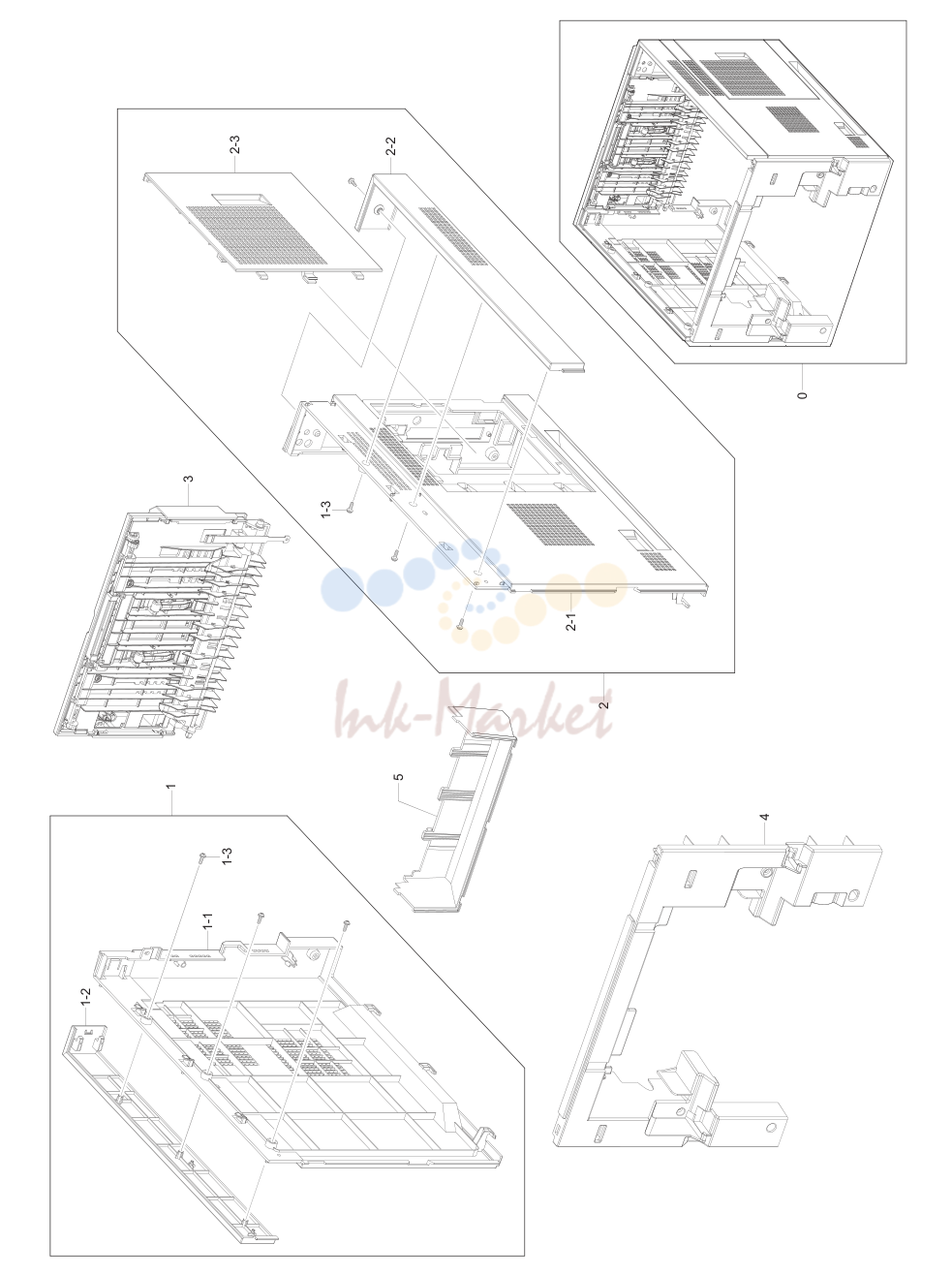

2. ExplodedView and Parts list

2. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05143A запросить цену →ELA HOU-COVER 1 SNA
1JC97-03234A запросить цену →MEA-COVER LEFT 1 SA
1-1JC63-01949A запросить цену →COVER-LEFT 1 SNA
1-2JC63-01945A запросить цену →COVER-BAND-LEFT 1 SNA
1-36003-000196 запросить цену →SCREW-TAPTITE 3 SA
2JC97-03235A запросить цену →MEA-COVER RIGHT 1 SA
2-1JC63-01950A запросить цену →COVER-RIGHT 1 SNA
2-2JC63-01947A запросить цену →COVER-BAND-RIGHT 1 SNA
2-3JC63-01948A запросить цену →COVER-CONTROL BOX 1 SNA
3JC96-05128A запросить цену →ELA-COVER REAR 1 SA
4JC63-01955A запросить цену →COVER-FRAME EXIT 1 SNA
5JC63-01956A запросить цену →COVER-FRONT INNER 1 SNA

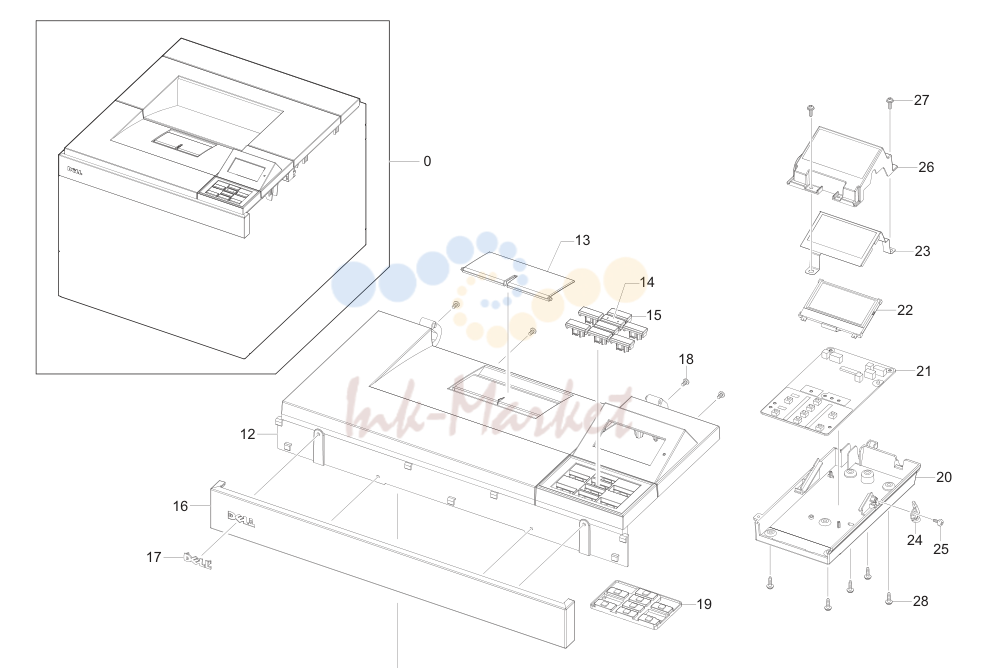

3. ExplodedView and Parts list

3. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05127A запросить цену →ELA-COVER TOP 1 SA
1JC63-01954A запросить цену →COVER-TOP 1 SNA
2JC63-01951A запросить цену →COVER-DUMMY TOP 1 SNA
3JC66-01966A запросить цену →LEVER-EXPANDER 1 SNA
4JC75-00095A запросить цену →MEC-BRUSH ANTISTATIC 1 SA
5JC66-00902D запросить цену →LEVER-STACKING 2 SA
6JC63-00836A запросить цену →GROUND-P-TOP_COVER 1 SA
7JC39-00974A запросить цену →HARNESS-STACKER 1 SNA
86003-000282 запросить цену →SCREW-TAPTITE 2 SNA
9JC92-02057A запросить цену →PBA-COVER_OPEN 1 SA
10JC67-00316A запросить цену →CAP-COVER OPEN 1 SA
116003-000196 запросить цену →SCREW-TAPTITE 2 SA
12JC63-01953A запросить цену →COVER-OPEN 1 SNA
13JC61-02626A запросить цену →STACKER-RX 1 SNA
14JC64-00421A запросить цену →KEY-ENTER 1 SNA
15JC64-00422A запросить цену →KEY-MENU 7 SNA
16JC63-01946A запросить цену →COVER-BAND FRONT 1 SNA
17JC64-00440A запросить цену →BADGE-DELL 1 SNA
186003-000115 запросить цену →SCREW-TAPTITE 4 SNA
19JC73-00283A запросить цену →RUBBER-OPE 1 SA
20JC63-01952A запросить цену →COVER-OPE BOARD 1 SNA
21JC92-02017A запросить цену →PBA-OP_PANEL 1 SA
22JC07-00012A запросить цену →LCD-MODULE 1 SA
23JC61-02556A запросить цену →BRACKET-LCD 1 SA
24JC67-00315A запросить цену →LENS-STATUS 1 SA
256003-000115 запросить цену →SCREW-TAPTITE 1 SNA
26JC64-00425A запросить цену →WINDOW-LCD 1 SNA
276003-000196 запросить цену →SCREW-TAPTITE 2 SA
286003-000196 запросить цену →SCREW-TAPTITE 5 SA
29JC61-00656A запросить цену →STOPPER-M-HINGE OPEN 2 SA
306003-000196 запросить цену →SCREW-TAPTITE 2 SA

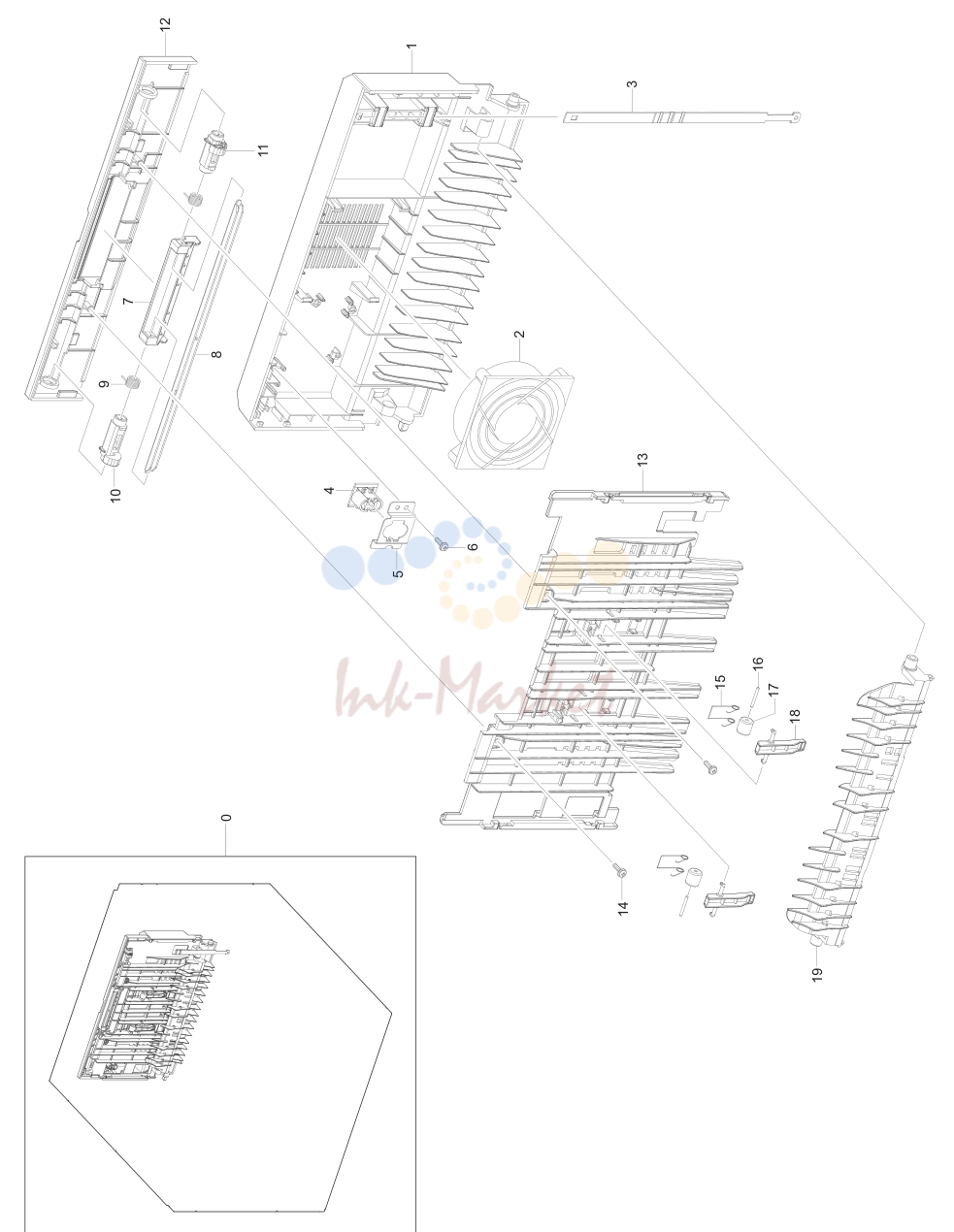

4. ExplodedView and Parts list

4. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05128A запросить цену →ELA-COVER REAR 1 SA
1JC63-01958A запросить цену →COVER-REAR 1 SNA
2JC31-00115A запросить цену →PAN-BLOCK 1 SA
3JC72-01359B запросить цену →PMO-STRIPE 1 SA
4JC39-00993A запросить цену →HARNESS-REAR-JOINT21 SNA
5JC61-02622A запросить цену →BRACKET-FEMALE 1 SNA
66003-000196 запросить цену →SCREW-TAPTITE 1 SA
7JC64-00420A запросить цену →HANDLE-REAR COVER 1 SA
8JC61-01404A запросить цену →BRACKET-P-HANDLE SCF 1 SNA
96107-001268 запросить цену →SPRING-TS 2 SA
10JC64-00423A запросить цену →LOCKER-REAR_L 1 SNA
11JC64-00424A запросить цену →LOCKER-REAR_R 1 SNA
12JC63-01957A запросить цену →COVER-BAND-REAR 1 SNA
13JC61-02637A запросить цену →GUIDE-STACKER REAR 1 SNA
146003-000196 запросить цену →SCREW-TAPTITE 2 SA
156107-001160 запросить цену →SPRING-TS 2 SA
16JC70-20901A ✓ в наличииIEX-SHAFT IDLE_F/UP 2 SA
17JC72-20902A запросить цену →PEX-ROLLER F/UP 2 SA
18JC61-00658A запросить цену →GUIDE-M-DUPLEX 2 SA
19JC61-01217A запросить цену →GUIDE-M_EXIT 1 SA

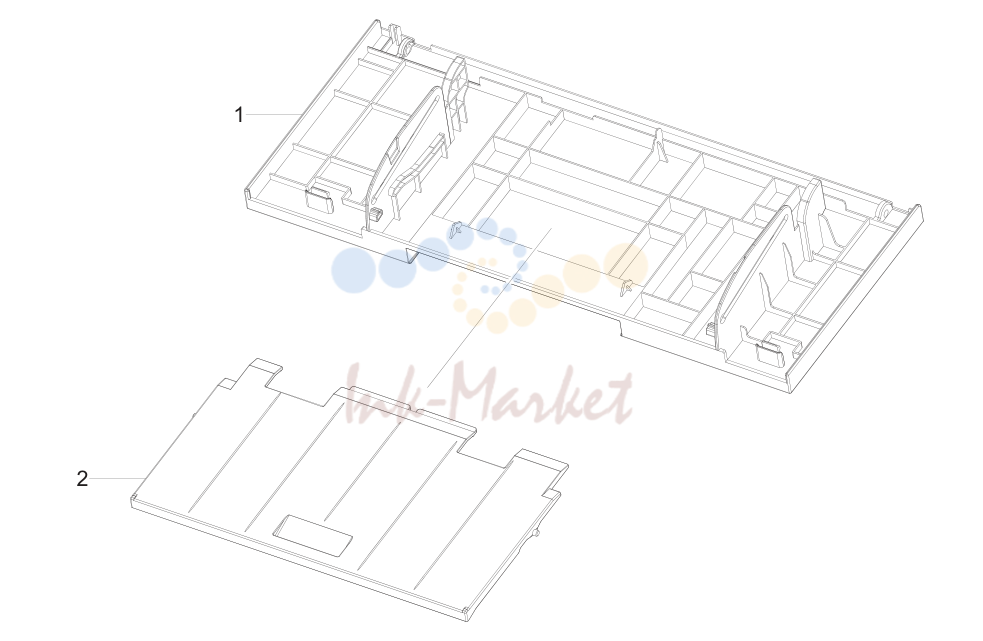

5. ExplodedView and Parts list

5. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC97-03264A запросить цену →MEA UNIT-COVER MP 1 SA
1JC63-01941A запросить цену →COVER-MP 1 SA
2JC63-01966A запросить цену →TRAY-ASF_INPUT 1 SA

6. ExplodedView and Parts list

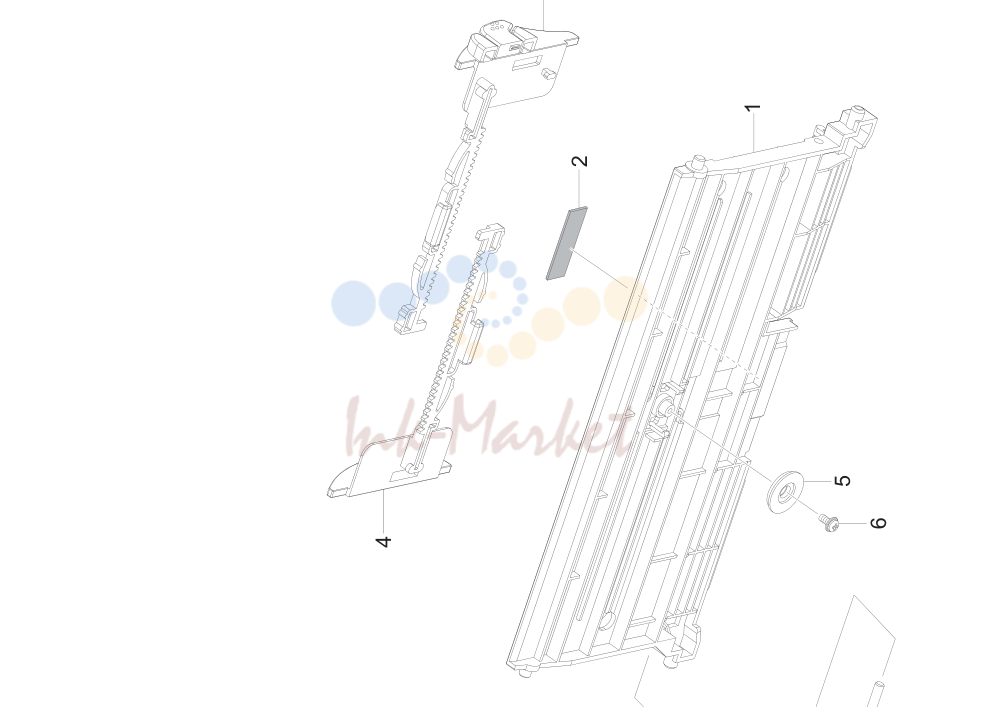

6. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC97-03259A запросить цену →MEA UNIT-KNOCK_UP MP 1 SA
1JC61-02644A запросить цену →PLATE-GUIDE_SUPPORT 1 SA
2JC74-00011A запросить цену →MPR-PAD KNOCK UP 1 SA
3JC72-01005C запросить цену →PMO SIDE-GUIDE MP(L) 1 SA
4JC61-02645A запросить цену →GUIDE-SIDE_MP_R 1 SA
5JG66-40003A запросить цену →GEAR PINION 1 SA
66003-000264 запросить цену →SCREW TAPTITE 1 SNA
7JC66-00895A запросить цену →SHAFT-REINFORCEMENT 1 SNA

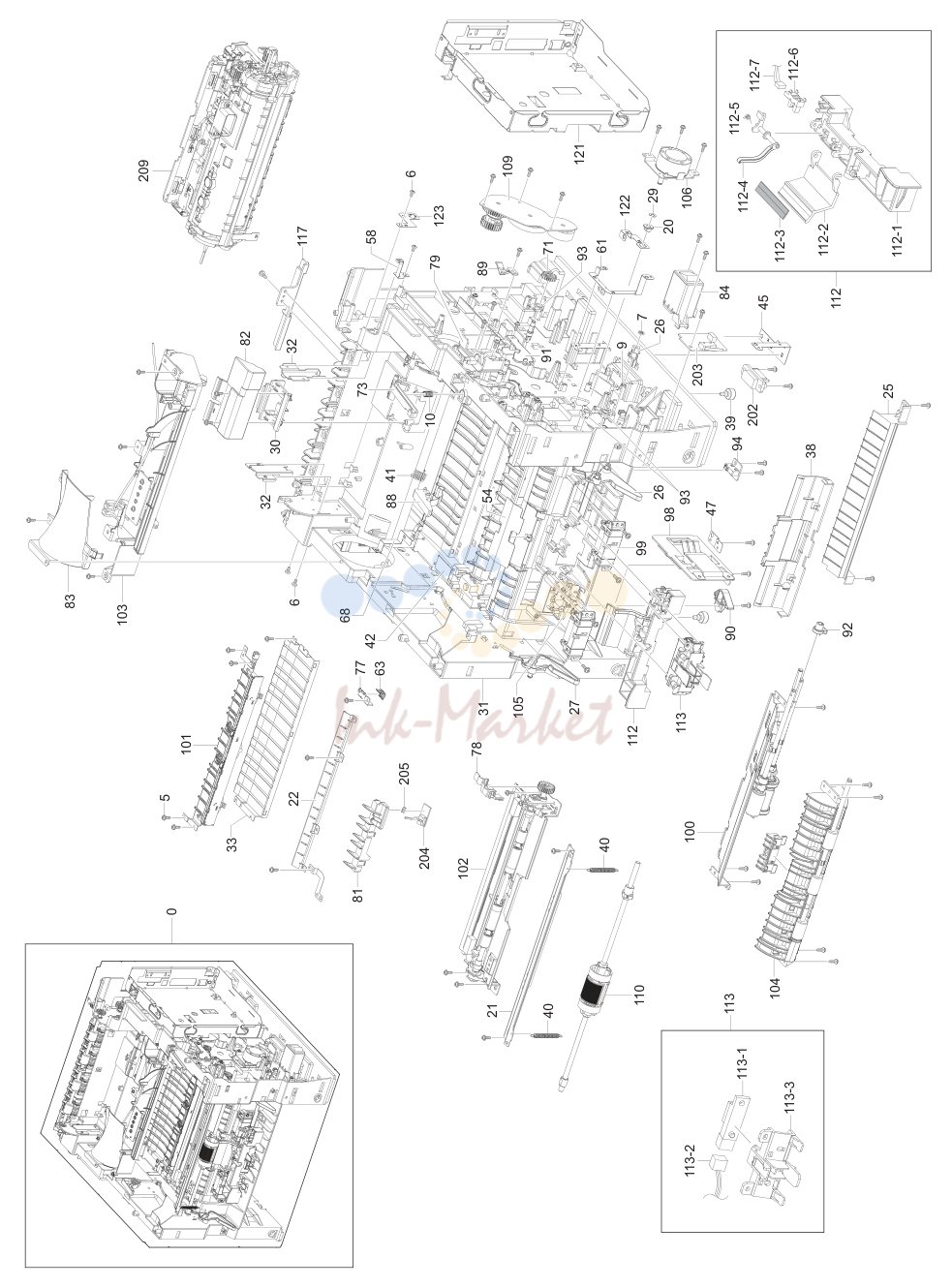

7. ExplodedView and Parts list

7. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05026A запросить цену →ELA HOU-FRAME ETC 1 SA
10205-001002 запросить цену →GREASE-BEARING 0.319 SNA
20205-001067 запросить цену →GREASE-GRAPHITE 0.005 SNA
30604-001095 запросить цену →PHOTO-INTERRUPTER 1 SA
40604-001381 ✓ в наличииPHOTO-INTERRUPTER 1 SA
56003-000196 запросить цену →SCREW-TAPTITE 164 SA
66003-000269 запросить цену →SCREW-TAPTITE 5 SA
76003-000282 запросить цену →SCREW-TAPTITE 6 SNA
86004-000001 запросить цену →RING-CS 2 SA
96044-000231 запросить цену →RING-E 4 SA
106107-001170 запросить цену →SPRING-TS 2 SA
116107-001172 запросить цену →SPRING-CS 1 SA
126107-001500 запросить цену →SPRING-TS 1 SNA
13JB39-00017A запросить цену →CBF HARNESS-EARTH (TX MOTOR) 1 SC
14JB39-40532A запросить цену →CBF HARNESS-EARTH OPE 2 SA
15JC63-00050A запросить цену →FAN 1 SA
16JC31-00115A запросить цену →FAN 1 SA
17JC39-00624A запросить цену →HARNESS-INLET 1 SA
18JC39-00919A запросить цену →HARNESS-SMPS_HVPS 1 SA
19JC61-00387A запросить цену →SPRING ETC-PAD 1 SA
22JC61-00675A запросить цену →GUIDE-P_REGI UPPER 1 SA
23JC61-00691A запросить цену →GUIDE-PLATE PAPER 1 SA
24JC61-00772A запросить цену →BUSH-DEV DR 2 SNA
25JC96-05362A запросить цену →ELA HOU-GUIDE_FRONT 1 SNA
26JC61-01243A запросить цену →HOLDER-M-PICK_UP 1 SNA
27JC61-01249A запросить цену →STOPPER-M-KNOCK UP MP_R 1 SA
28JC61-01250A запросить цену →STOPPER-M-KNOCK UP MP_L 1 SA
29JC61-01550A запросить цену →STOPPER-SPACER 3 SNA
30JC61-01768A запросить цену →HOLDER-IDLE ENV 1 SNA
31JC61-02465A запросить цену →HOUSING-TERMINAL 1 SA
32JC61-02495A запросить цену →FRAME-BASE_CRANE 1 SNA
33JC61-02556A запросить цену →BRACKET-SUPPORT_STACKER 2 SNA
34JC61-02558A запросить цену →GUIDE-TRANSFER_REAR 1 SNA
35JC61-02559A запросить цену →GUIDE-DEFLECTOR 1 SA
36JC61-02625A запросить цену →BRACKET-SUPPORT_FRAME 1 SNA
37JC61-02628A запросить цену →HOLDER-GUIDE_DEFLECTOR 1 SA
38JC61-02634A запросить цену →BRACKET-MALE_REAR 1 SNA
39JC61-02648A запросить цену →GUIDE-PATH 1 SA
416107-001517 запросить цену →SPRING ES 2 SNA
42JC61-70932A запросить цену →SPRING ETC-GUIDE DEVE 2 SA
43JC63-00459A запросить цену →SHEET-SCAN LOWER 1 SNA
44JC63-00669A запросить цену →GROUND-P_GUIDE TR 1 SNA
45JC63-00672A запросить цену →GROUND--REGI ROLLER 1 SNA
46JC63-00673A запросить цену →GROUND-P-SCF_MAIN 1 SNA
47JC63-00674A запросить цену →GROUND-P-PICK_UP_MAIN 1 SNA
48JC63-00675A запросить цену →GROUND-P-PAPER_SIZE 1 SNA
49JC63-00676A запросить цену →GROUND-P-FUSER 1 SNA
50JC63-00677A запросить цену →GROUND-P-MOTOR_DEVE 1 SNA
51JC63-00678A запросить цену →GROUND-P-PICK_UP_MP 1 SNA
52JC63-00679A запросить цену →GROUND-P-ZENER 1 SNA
53JC63-00680A запросить цену →GROUND-P-GUIDE DUP 1 SNA
54JC63-00875A запросить цену →GROUND-P-BRUSH 1 SNA
55JC63-00911A запросить цену →SHEET-GUIDE PATH 1 SNA
56JC63-01748A запросить цену →GROUND-HVPS_LOWER 1 SNA
57JC63-01757A запросить цену →GROUND-OPC 1 SNA
58JC63-01844A запросить цену →GROUND-HVPS_UPPER 1 SNA
59JC63-01864A запросить цену →GROUND-STACKER 1 SNA
60JC63-01865A запросить цену →GROUND-FUSER-DRIVER 1 SNA
61JC63-01866A запросить цену →GROUND-TONER_CONNECTOR 1 SNA
62JC63-01867A запросить цену →GROUND-MOTOR-MAIN 1 SNA
636107-001516 запросить цену →SPRING-CS 1 SNA
64JC65-00001A запросить цену →TERMINAL-P_PTL 2 SA
65JC65-00006A запросить цену →TERMINAL-P_HV CARDINAL 1 SA
66JC65-00008A запросить цену →TERMINAL-P-TR_KESTREL 1 SA
67JC65-00010B запросить цену →TERMINAL-GUIDE_FRONT 1 SNA
68JC65-00034A запросить цену →TERMINAL-THV 1 SNA
69JC65-00039A запросить цену →TERMINAL-SAW_FRAME11 SNA
70JC66-00377A запросить цену →CAM-M-PICK_UP 1 SA
71JC66-00420A запросить цену →GEAR-REGI Z25 1 SA
72JC66-00674A запросить цену →GEAR-M-EXIT Z17 2 SA
73JC66-00854A запросить цену →GEAR-M-EXIT DUP Z21 1 SA
74JC66-00877A запросить цену →LEVER-M-BRACKET_SWING 1 SNA
75JC66-00883A запросить цену →RILLER-EXIT_F/DOWN 1 SNA
76JC66-00888A запросить цену →SHAFT-M BELT_GEAR 1 SNA
77JC66-01142A запросить цену →ROLLER-SLIDE A 2 SNA
78JC67-00036A запросить цену →CAP-M-WIRE PTL LOWER 1 SNA
79JC67-00039A запросить цену →CAP-M-GEAR 1 SA
80JC67-00092A запросить цену →CAP-M-DEVE_MOTOR 1 SNA
81JC67-00093A запросить цену →CAP-M-GUIDE_HARNESS 1 SNA
82JC67-00097A запросить цену →CAP-M_SENSOR_FEED 1 SNA
83JC67-00099A запросить цену →CAP-M-HOUS_TERM 1 SNA
84JC67-00189A запросить цену →DUCT-FAN_MAIN 1 SA
85JC67-00300A запросить цену →CAP-POWER 1 SA
86JC68-01760A запросить цену →LABEL-INFORMATION 1 SNA
87JC70-00339A запросить цену →IPR-P_GROUND PLATE PAPER 1 SA
88JC72-00317A запросить цену →PMO-GUIDE DEVE L 1 SA
89JC72-00318A запросить цену →PMO-GUIDE DEVE R 1 SA
90JC72-00983A ✓ в наличииPMO-LOCKER CST 2 SA
91JC72-01356A запросить цену →PMO-DUMMY_DEVE 1 SNA
92JC72-01362A запросить цену →PMO-M-CAM_PICK UP 1 SNA
93JC72-41191B ✓ в наличииPMO-BEARING SHAFT 4 SA
94JC92-01261C запросить цену →PBA SUB-FUSER_SW 1 SA
95JC92-01516A запросить цену →PBA SUB-PTL2 1 SA
96JC96-01579A запросить цену →ELA HOU-MOTOR GND 1 SA
97JC96-01772A запросить цену →ELA HOU-VARISTOR 1 SA
98JC96-02127B запросить цену →ELA UNIT-CST_SENSOR 1 SA
99JC96-03421A запросить цену →ELA UNIT-FEED2 IDLE 2 SA
100JC96-03422A запросить цену →ELA UNIT-PICK UP 1 SA
101JC96-03425B запросить цену →ELA UNIT-FEED_3X5 1 SA
102JC96-03959A запросить цену →ELA UNIT-REGI 1 SA
103JC96-03960C запросить цену →ELA HOU-FRAME_LSU_LO 1 SA
104JC96-04119B запросить цену →ELA UNIT-FEED 1 SA
105JC96-04120B запросить цену →ELA HOU-SENSOR_CHECK 1 SNA
106JC97-01034A запросить цену →MEA RACK-EXIT ROLLER 4 SA
107JC97-01401A запросить цену →MEA UNIT-TERMINAL:TR 1 SA
108JC97-02238A запросить цену →MEA UNIT-GEAR IDLE 1 SA
109JC97-02649A запросить цену →MEA UNIT-PICK UP MP 1 SA
110JC97-02662A запросить цену →MEA UNIT-EXIT DUP 1 SA
111JC96-05150A запросить цену →ELA-HOU BASE_HOLDER 1 SNA
112JC97-03266A запросить цену →MEA_RETARD 1 SA
112-1JC61-02643A запросить цену →FRAME-HOLDER_PAD_MP 1 SA
112-2JC61-02642A запросить цену →HOLDER-PAD_MP 1 SA
112-3JC73-00132A ✓ в наличииRPR-FRICTION PAD MP 1 SA
112-4JC72-01365A запросить цену →PMO-ACTUATOR EMPTY MP 1 SA
112-5JC61-70965A запросить цену →SPRING ETC-EMPTY 1 SA
112-60604-001095 запросить цену →PHOTO-INTERRUPTER 1 SA
112-7JC39-00451A запросить цену →CBF HARNESS-MP EMPTY 1 SC
113JC96-04120B запросить цену →ELA HOU-SENSOR_CHECK 1 SNA
113-10604-001381 ✓ в наличииPHOTO-INTERRUPTER 1 SA
113-2JC39-00451A запросить цену →CBF HARNESS-MP_EMPTY 1 SC
113-3JC67-00320A запросить цену →CAP-SENSOR_CHECK 1 SNA
114JC96-01563A запросить цену →ELA UNIT-FUSER DRIVE 1 SA
114-16031-001255 запросить цену →WASHER-PLAIN 3 SA
114-2JC66-01954A запросить цену →GEAR-ENCORDER 1 SNA
114-3JC70-00557A запросить цену →HUB-CLUTCH 1 SNA
114-4JC66-01955A запросить цену →GEAR-HUB_CAM 1 SNA
114-56001-000485 запросить цену →SCREW-MACHINE 2 SNA
114-6JC61-02599A запросить цену →HOLDER-PHOTO_SIDE 1 SA
114-70604-001381 ✓ в наличииPHOTO-INTERRUPTER(GP2A230LRSOF) 1 SA
114-8JC61-02592A запросить цену →BRACKET-HOLDER_MOTOR 1 SNA
114-9JC31-00094A запросить цену →MOTOR DC 1 SA
114-10JC66-01956A запросить цену →GEAR-REDUCTION 1 SNA
114-11JC61-02594A запросить цену →BRACKET-RELEASE_MAIN 1 SNA
114-12JC61-02598A запросить цену →BRACKET-COVER_GEAR 1 SNA
114-13JC66-01957A запросить цену →GEAR-WORM_WHEEL 1 SNA
114-14JC61-02595A запросить цену →BRACKET-HOLDER_PHOTO 1 SNA
114-150604-001095 запросить цену →PHOTO-INTERRUPTER 1 SA
115JC61-02609A запросить цену →HOLDER-LIFE_CONNECTOR 1 SNA
116JC61-02623A запросить цену →HOLDER-HOOK_CONNECTOR 1 SA
117JC67-00329A запросить цену →CAP-TONER_CONNECTOR 1 SA
118JC67-00330A запросить цену →CAP-FUSER_HARNESS 1 SA
119JC61-02614A запросить цену →HOLDER ACT-DUPLEX 1 SNA
120JC66-02102A запросить цену →ROLLER-DECURL 4 SNA
121JC63-01870A запросить цену →MEA UNIT-SHIELD CTRL 1 SA
122JC63-02080A запросить цену →GROUND-FEED-SHAFT 1 SNA
123JC63-02066A запросить цену →GROUND-2ND_SHAFT1 SNA
124JC63-02068A запросить цену →GROUND-3RD_SHAFT1 SNA
125JC61-01735A запросить цену →HOLDER-FAN 1 SA
126JC63-01998A запросить цену →SHEET COVER-HOLE 1 SA
200PBA-TONER_CONNECTOR_CRANE 1 SA
201GND-HARNESS-ZENOR 1 SA
202CONNECTOR-SCF-FRAME 1 SA
203JC96-01772A запросить цену →ELA HOU-VARISTOR 1 SA
204JC92-01262C запросить цену →PBA SUB-FEED-SENSOR 1 SA
205CBF HARNESS 1 SA
2061000Mohm запросить цену →1 SNA
207SUB-SEN_DETECT_DPX 1 SNA
208PBA DPX-JAM 1 SA
209JC96-04854A запросить цену →ELA UNIT-FUSER 2LAMP 110V 1 SA

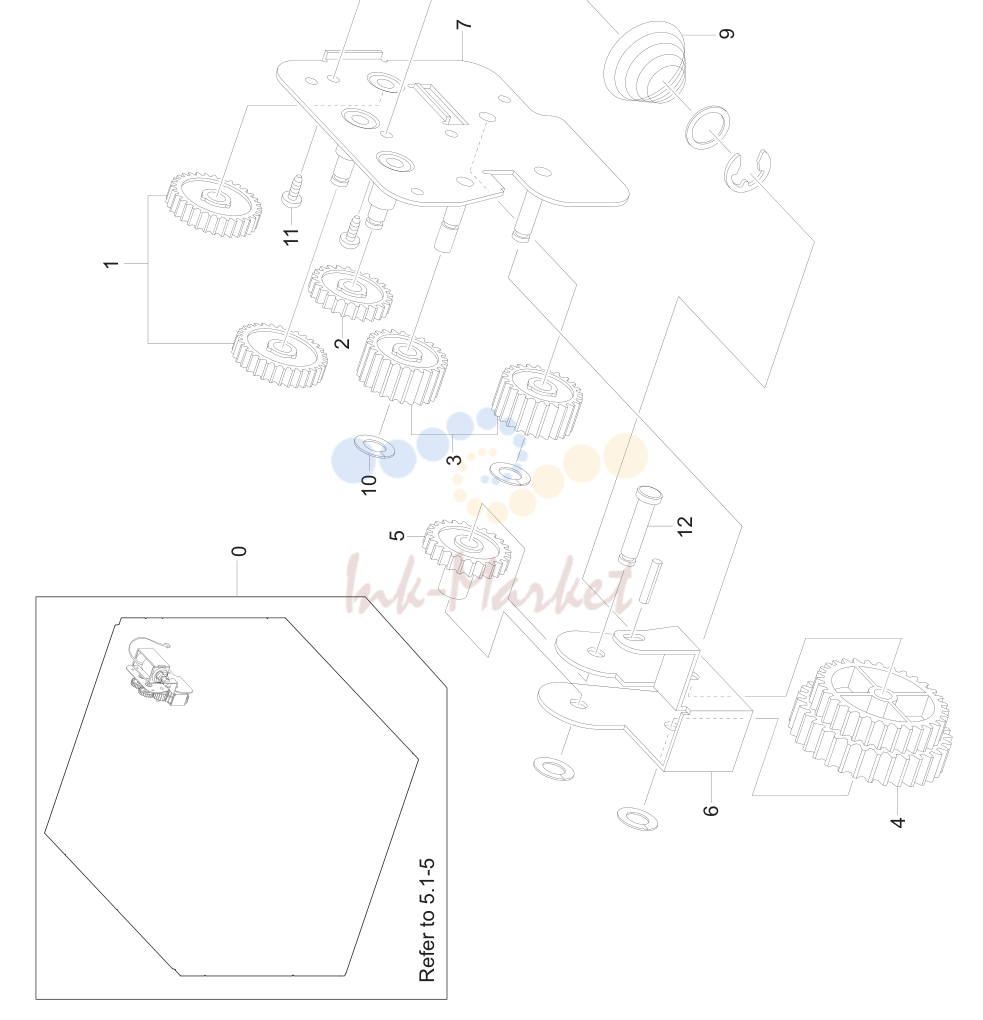

8. ExplodedView and Parts list

8. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05105A запросить цену →ELA-EXIT SOLENOID 1 SA
1JC66-00869A запросить цену →GEAR IDLE 25 2 SNA
2JC66-40911A запросить цену →GEAR DP IDLE 1 SA
3JC66-00100A запросить цену →GEAR-62 SNA
4JC66-00856A запросить цену →GEAR-M-RDCN EXIT 1 SNA
5JC66-00855A запросить цену →GEAR-M-SWING DUPLEX 1 SNA
6JC61-01202A запросить цену →BRACKET-P-LINK SWING 1 SNA
7JC61-01205A запросить цену →BRACKET-P-EXIT 1 SNA
8JC33-00033A запросить цену →SOLENOID-DUPLEX 1 SNA
9JC61-70915A запросить цену →SPRING ETC-SOLENOID DP 1 SA
106031-001255 запросить цену →WASHER-PLAIN 4 SA
116001-000130 запросить цену →SCREW-MACHINE 2 SNA
12JC66-00916A запросить цену →SHAFT-SWING DUPLEX 1 SNA

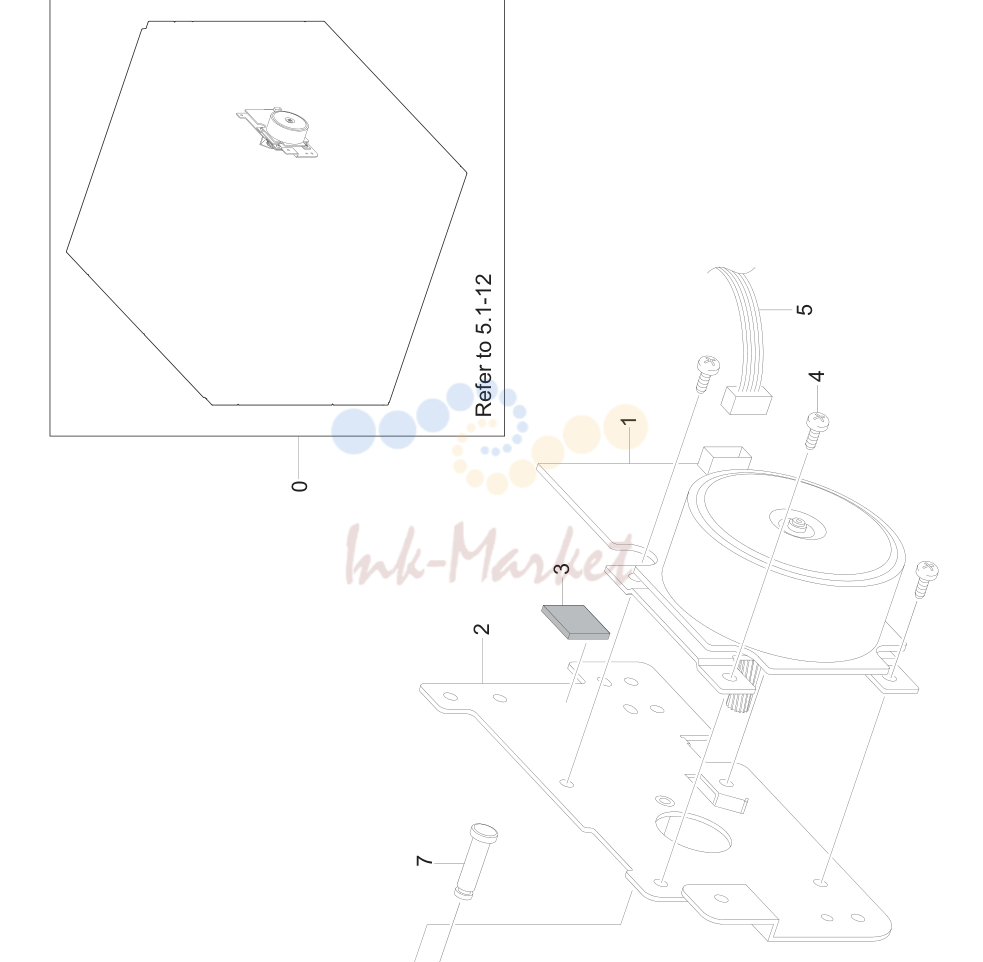

9. ExplodedView and Parts list

9. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05103A запросить цену →ELA-DEVE BLDC 1 SA
1JC31-00039B запросить цену →MOTOR BLDC 1 SNA
2JC61-01201A запросить цену →BRACKET-P-DEVE 1 SNA
46003-000301 запросить цену →SCREW-TAPTITE 3 SA
5JC39-00661A запросить цену →HARNESS-FUSER CONTROL 1 SNA
6JC61-01203A запросить цену →BRACKET-P-SWING 1 SNA
7JC66-00915A запросить цену →SHAFT-SWING DEVE 1 SNA
86031-001255 запросить цену →WASHER-PLAIN 2 SA
9JC66-00871A запросить цену →GEAR-M-RDCN DEVE 1 SNA
10JC66-00857A запросить цену →GEAR-M-SWING 1 SNA

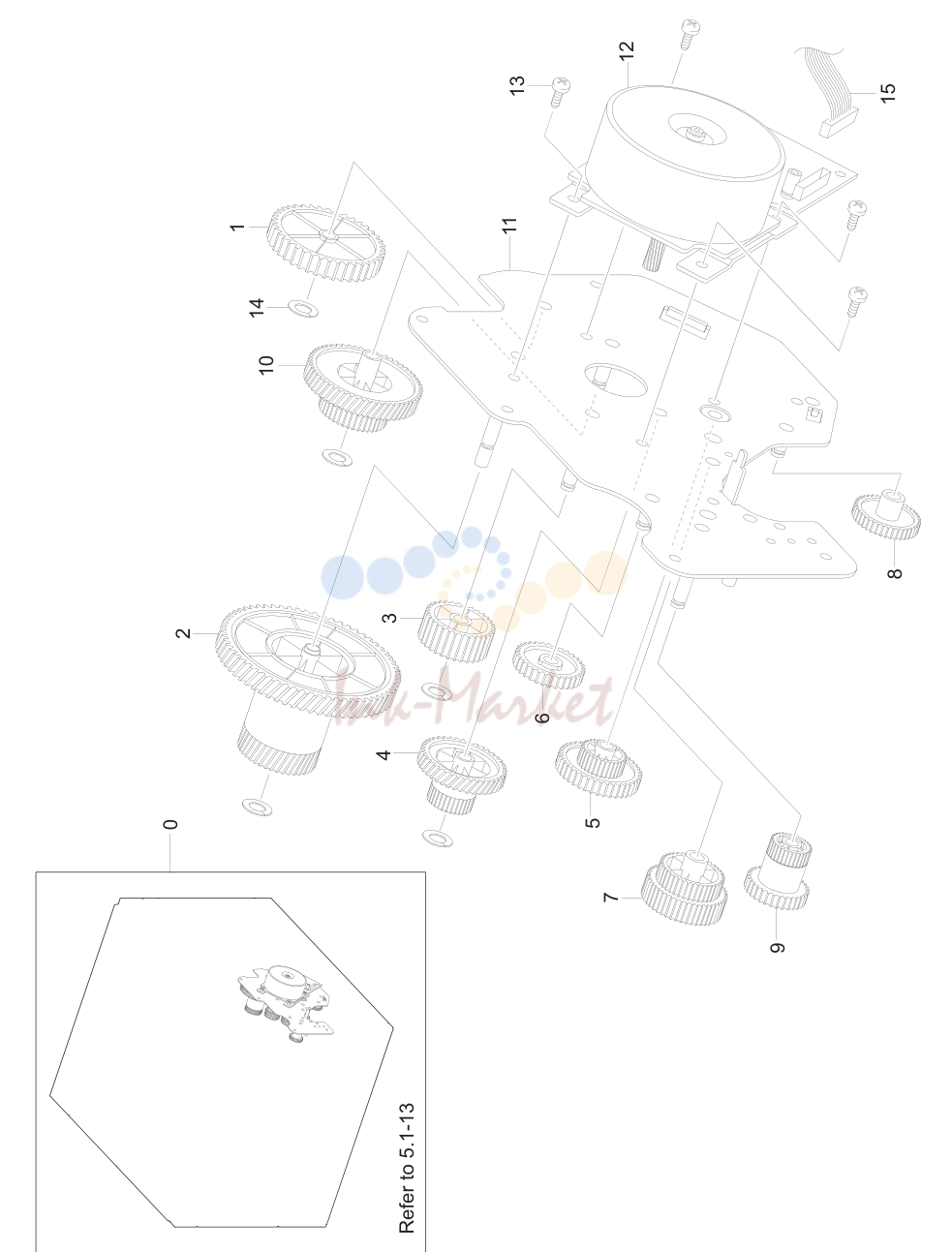

10. ExplodedView and Parts list

10. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05104A запросить цену →ELA-MAIN BLDC 1 SA
1JC66-00875A запросить цену →GEAR-M-FUSER IDLE 1 1 SA
2JC66-00867A запросить цену →GEAR-M-OPC DRV 1 SNA
3JC66-00864A запросить цену →GEAR-M-REGI DRV 1 SNA
4JC66-00865A запросить цену →GEAR-M-RDCN REGI 1 SNA
5JC66-00866A запросить цену →GEAR-M-RDCN PICK UP 1 SNA
6JC66-00863A запросить цену →GEAR-M-PICK UP DRV 1 SNA
7JC66-00862A запросить цену →GEAR-M-FEED DRV 1 SNA
8JC66-00861A запросить цену →GEAR-M-MP DRV 1 SNA
9JC66-00873A запросить цену →GEAR-M-RDCN MP 1 SNA
10JC66-00860A запросить цену →GEAR-M-RDCN FUSER 1 SNA
11JC61-01204A запросить цену →BRACKET-P-MAIN 1 SNA
12JC31-00113A запросить цену →MOTOR BLDC 1 SNA
136003-000301 запросить цену →SCREW-TAPTITE 4 SNA
146031-001255 запросить цену →WASHER-PLAIN 5 SA
15JC39-00975A запросить цену →CBF Harness DC MOTOR 1 SNA

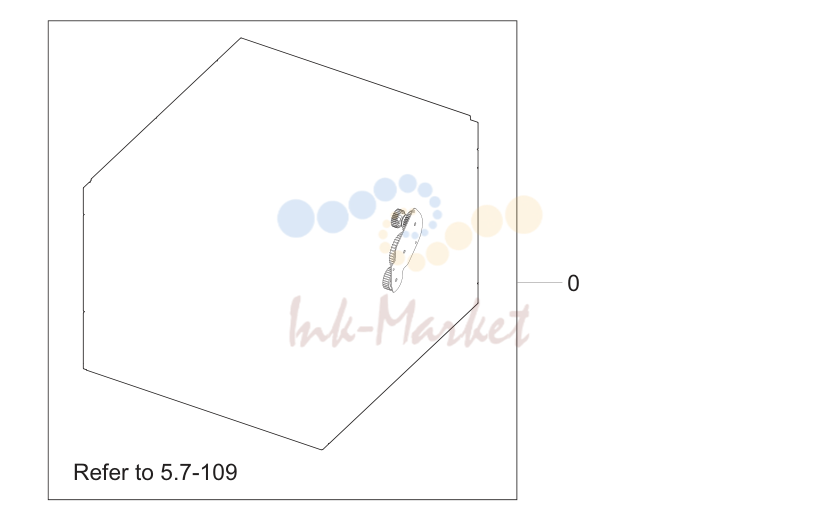

11. ExplodedView and Parts list

11. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC97-02238A запросить цену →MEA UNIT-GEAR IDLE 1 SA
1JC61-01200A запросить цену →BRACKET-P-GEAR IDLE 1 SNA
2JC66-00858A запросить цену →GEAR-M-FUSER DRV IN 1 SNA
3JC66-00868A ✓ в наличииCLUTCH-M-HUB 1 SNA
4JC66-01155A ✓ в наличииGEAR-FUSER RDCN OUT V 1 SNA
56031-001255 запросить цену →WASHER-PLAIN 3 SA
6JC66-00872A запросить цену →GEAR-FUSER IDLE 3 1 SNA
7JC66-00859A запросить цену →GEAR-M-FUSER IDLE 2 1 SNA

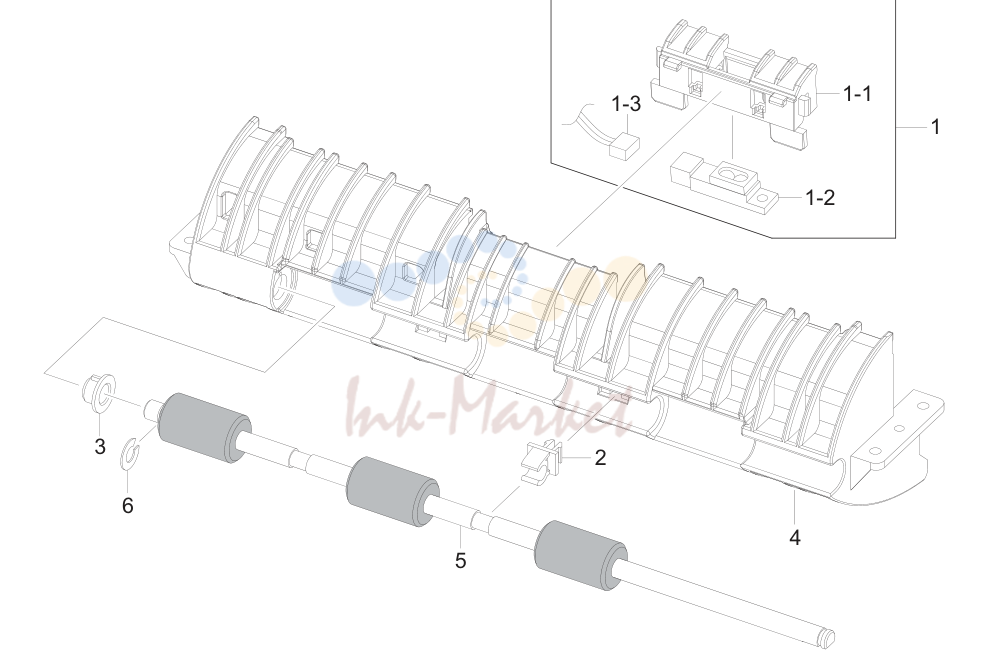

12. ExplodedView and Parts list

12. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-04119B запросить цену →ELA UNIT-FEED 1 SA
1JC96-04114B запросить цену →ELA UNIT-SENSOR_CHARGE 1 SNA
2JC72-00382B запросить цену →PMO-BUSHING FEED 1 SA
3JC66-10202A запросить цену →BEARING-PICK UP 1 SA
4JC61-01725A запросить цену →FRAME-FEED 1 SA
5JC66-01267A запросить цену →ROLLER-SHAFT_FEED 1 SA
6JC61-01550A запросить цену →STOPPER-SPACER 1 SNA

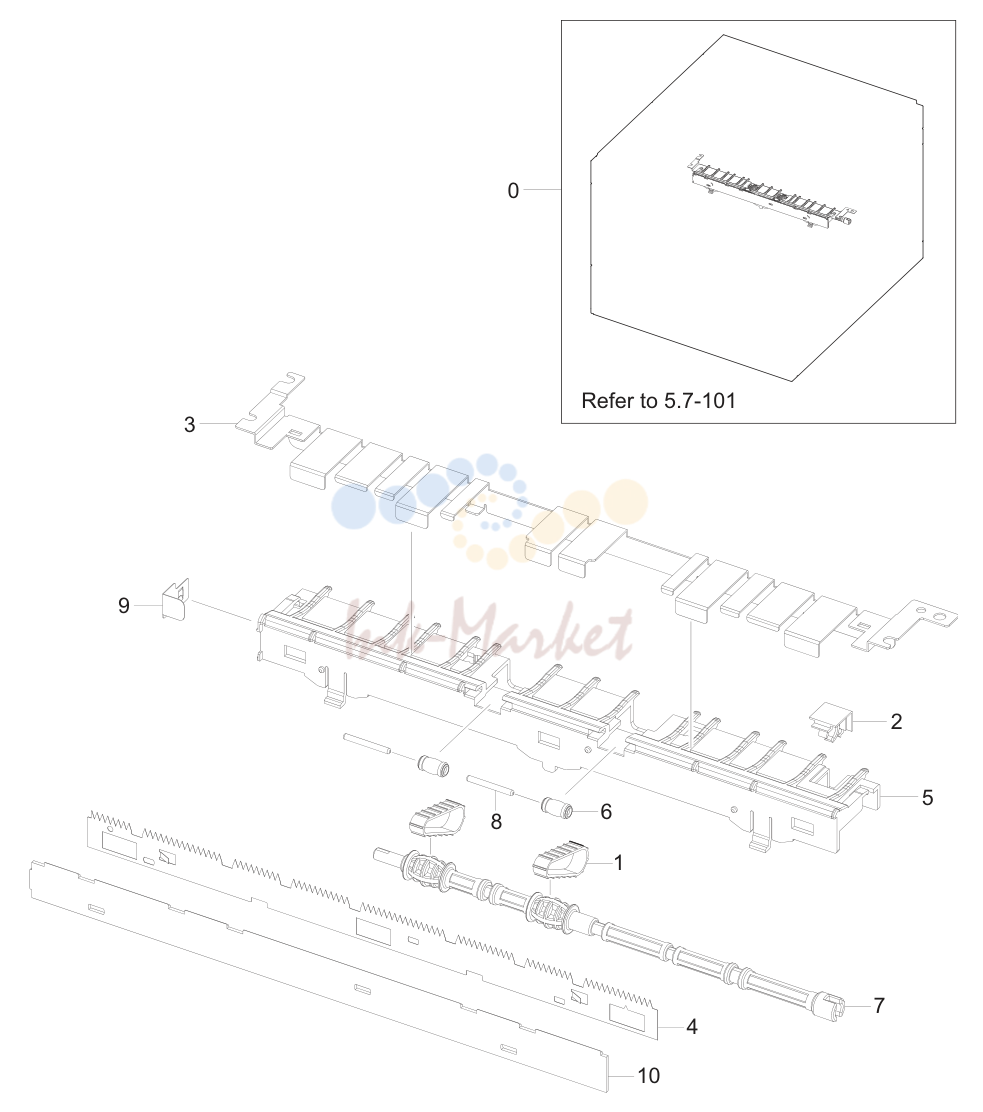

13. ExplodedView and Parts list

13. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-03425B запросить цену →ELA UNIT-FEED_3X5 1 SA
1JC73-00206A запросить цену →RUBBER-BELT_FEED 2 SA
2JC61-01239A запросить цену →GUIDE-M SHAFT_BELT 1 SNA
3JC61-02624A запросить цену →GUIDE-TRANSFER_FRONT 1 SNA
4JC61-02703A запросить цену →PLATE-SAW 1 SNA
5JC61-02618A запросить цену →HOLDER-SAW 1 SNA
6JC66-00887A запросить цену →ROLLER-M IDLE_BELT 2 SNA
7JC66-01985A запросить цену →SHAFT-BELT_3X51 SNA
8JC70-20901A ✓ в наличииIEX-SHAFT IDLE,F/UP 2 SA
9JC65-00038A запросить цену →TERMINAL-SIDE_SAW 1 SNA
10JC63-01940A запросить цену →COVER-SAW 1 SNA

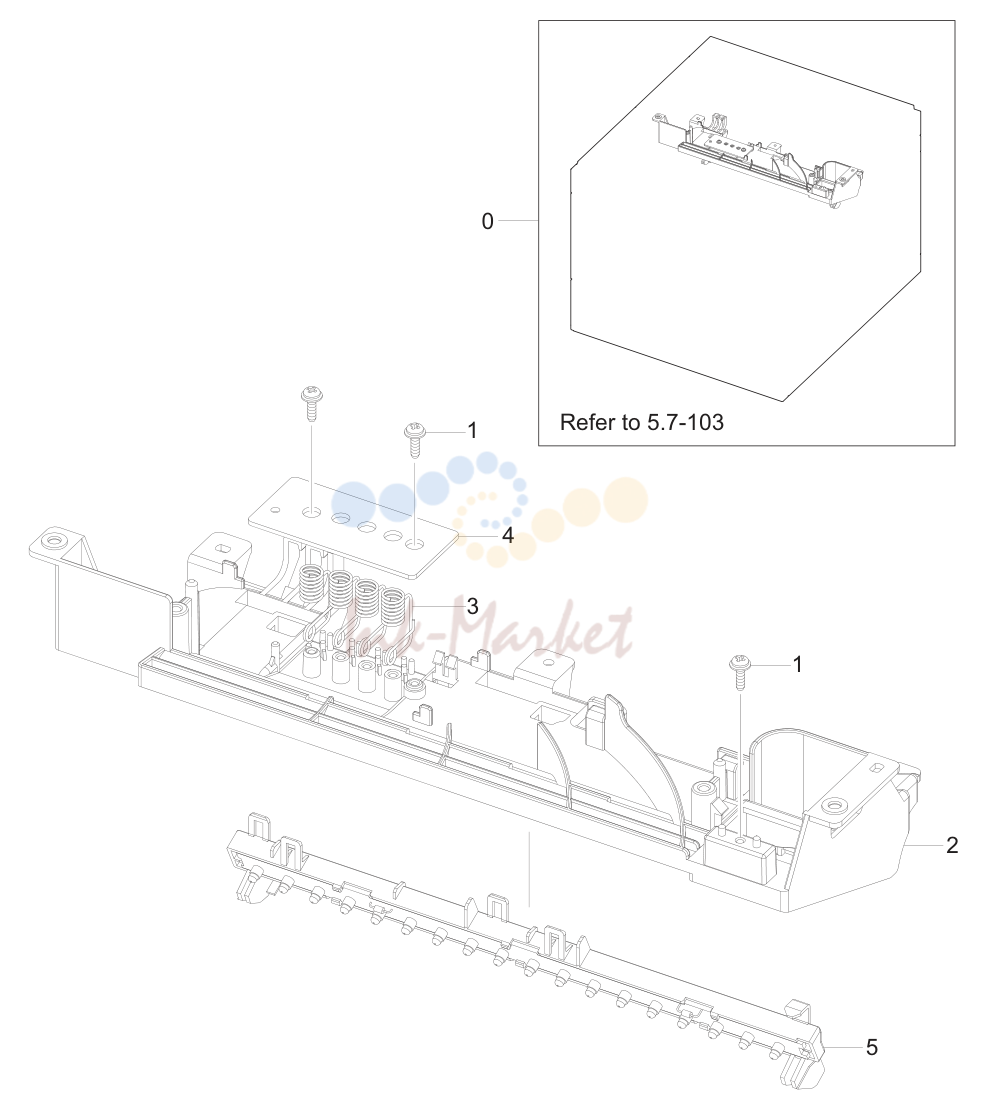

14. ExplodedView and Parts list

14. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-03960C запросить цену →ELA HOU-FRAME_LSU_LO 1 SA
16003-000196 запросить цену →SCREW-TAPTITE 3 SA
2JC61-01732A запросить цену →FRAME-PART_UPPER 1 SNA
3JC65-00004B запросить цену →TERMINAL-DEVE 4 SNA
4JC92-02091A запросить цену →PBA SUB-CRUM_IF 1 SA
5JC96-04121B запросить цену →ELA UNIT-DEVE_ERASER 1 SNA

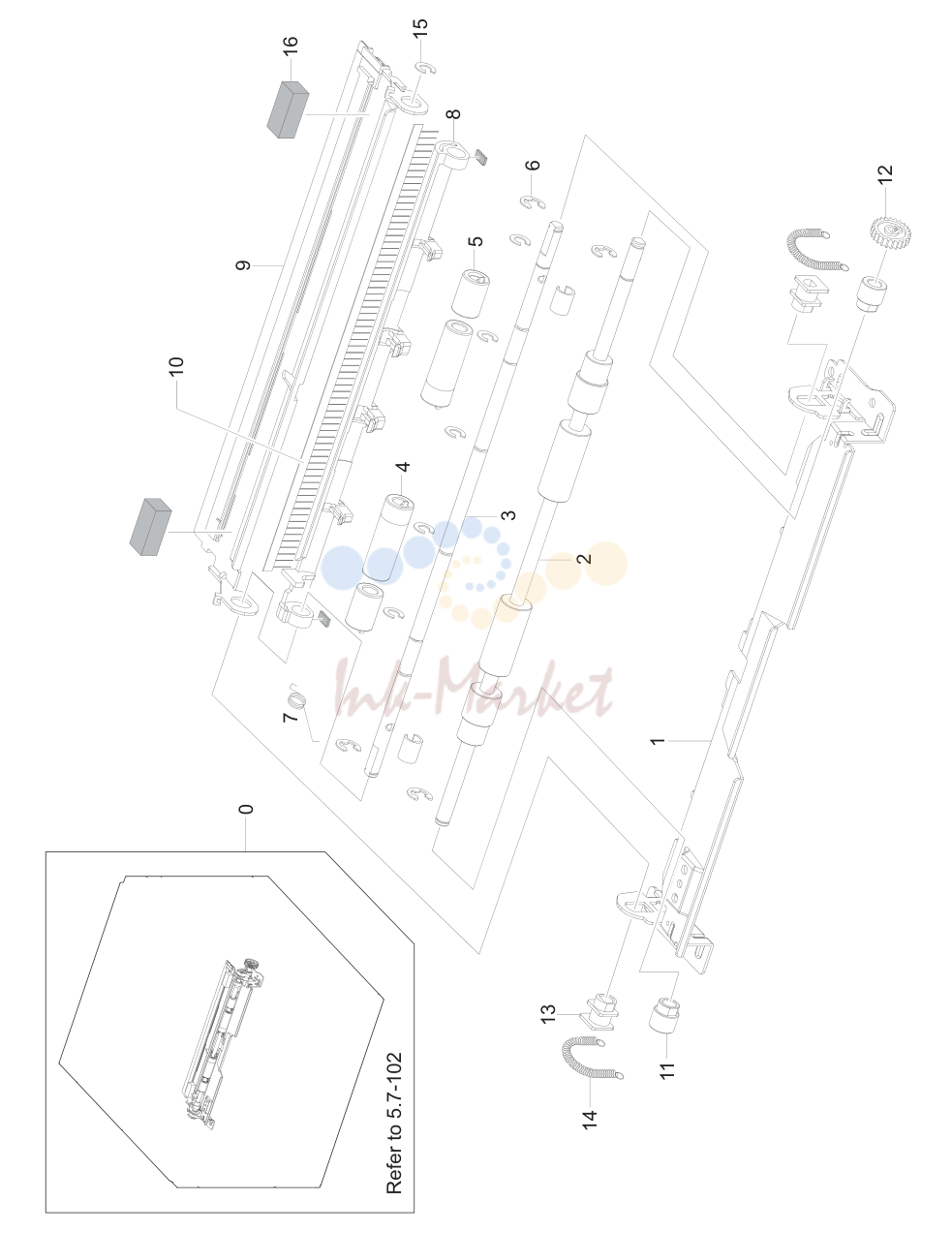

15. ExplodedView and Parts list

15. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-03959B запросить цену →ELA UNIT-REGI 1 SA
1JC61-00674A запросить цену →GUIDE-P_REGI LOWER 1 SA
2JC66-00450A запросить цену →ROLLER-REGI LOWER L 1 SNA
3JC66-00446A запросить цену →SHAFT-REGI UPPER 1 SA
4JC66-00647A запросить цену →ROLLER-M_REGI IDLE L25 2 SA
5JC66-00648A запросить цену →ROLLER-M_REGI IDLE S25 2 SA
66044-000231 запросить цену →RING-E 4 SA
76107-001158 запросить цену →SPRING-TS 1 SA
8JC72-00998A запросить цену →PMO-ACTUATOR-REGISHUTTER 1 SA
9JC61-00670A запросить цену →GUIDE-P_REGI PLATE 1 SA
10JC75-00095A запросить цену →MEC-BRUSH ANTISTATIC 1 SA
11JC61-01576A запросить цену →HOLDER-P-REGI 2 SA
12JC66-00420A запросить цену →GEAR-REGI Z25 1 SA
13JC61-00669A запросить цену →BUSH-M-ROLLER REGI U 2 SA
146107-001155 запросить цену →SPRING-ES 2 SA
15JC61-01550A запросить цену →STOPPER-SPACER 6 SNA
16JC72-01390A запросить цену →SPONGE-REGI_PLATE 2 SA

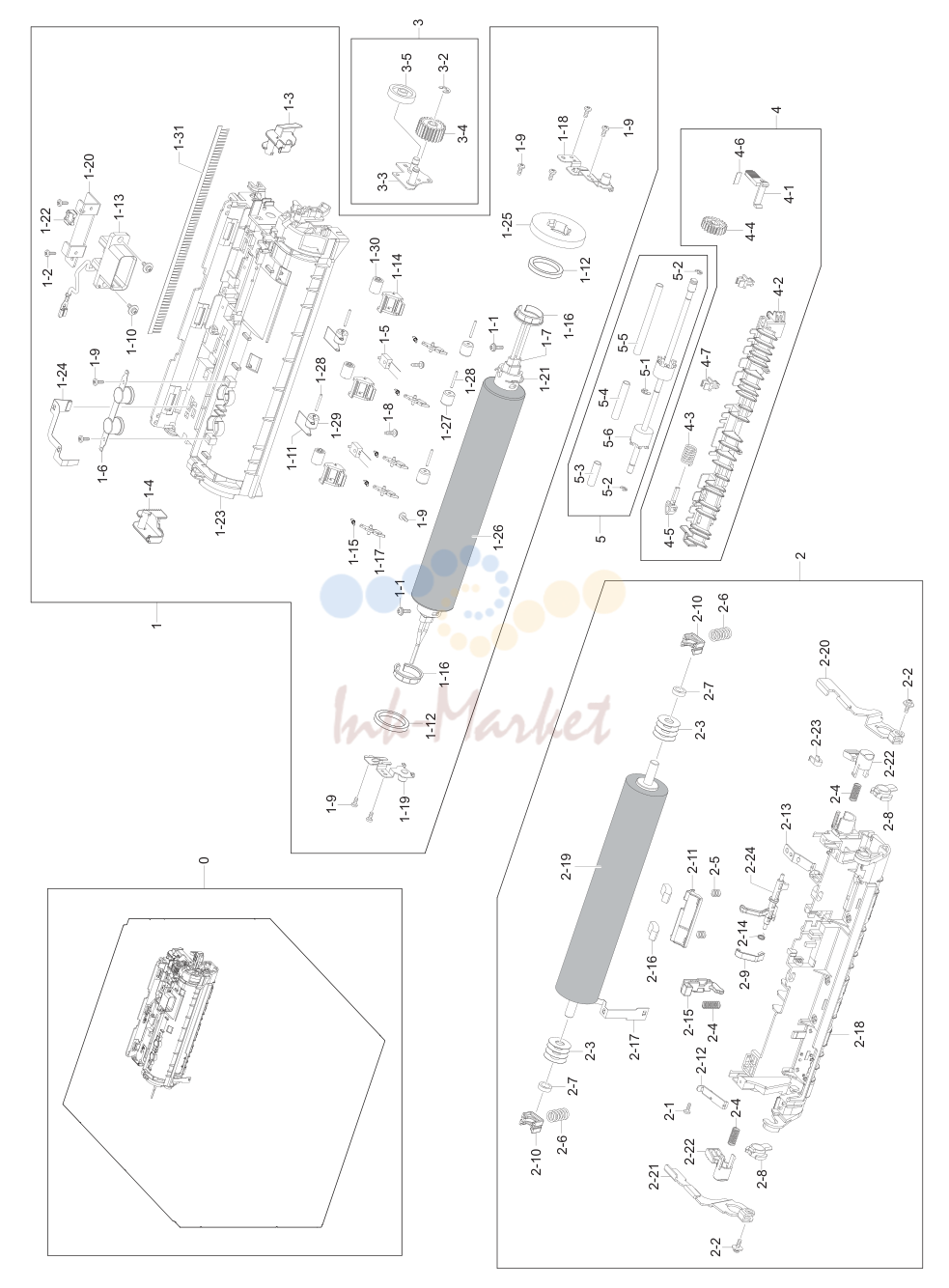

16. ExplodedView and Parts list

16. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-04854A запросить цену →ELA UNIT FUSER 2LAMP 110V 1 SA
1JC96-04913A запросить цену →ELA UNIT-FUSER_UPPER 110V 1 SNA
1-16003-000196 запросить цену →SCREW-TAPTITE 2 SA
1-26003-000282 запросить цену →SCREW-TAPTITE 2 SA
1-3JC61-02470A запросить цену →HOLDER-M-LEVER_L 1 SNA
1-4JC61-02479A запросить цену →HOLDER-M-LEVER_R 2 SNA
1-51404-001355 запросить цену →THERMISTOR(DUAL) 1 SA
1-64712-001029 запросить цену →THERMOSTAT 1 SA
1-86003-000196 запросить цену →SCREW-TAPTITE 2 SA
1-96003-000282 запросить цену →SCREW-TAPTITE 9 SNA
1-106006-001078 запросить цену →SCREW-TAPTITE 2 SNA
1-116107-001159 запросить цену →SPRING -TS 2 SA
1-126601-001479 запросить цену →BEARING-BALL 2 SA
1-13JC39-00747A запросить цену →HARNESS-FUSER-FU 1 SA
1-14JC61-00785A запросить цену →HOLDER-M-IDLE ROLLER 3 SA
1-15JC61-01774A запросить цену →SPRING ETC-SAPERATION 5 SA
1-16JC61-01958A ✓ в наличииBUSH-HR 2 SA
1-17JC61-02302A запросить цену →GUIDE-CLAW POLY 5 SA
1-18JC61-02451A запросить цену →BRACKET LAMP-RIGHT 1 SNA
1-19JC61-02456A запросить цену →BRACKET LAMP-LEFT 1 SNA
1-20JC61-02509A запросить цену →BRACKET-DRAWER 1 SNA
1-21JC61-02551A запросить цену →SPRING-ETC-LOCK 1 SNA
1-22JC61-02657A запросить цену →HOLDER-THERMISTOR 1 SA
1-23JC63-01741A запросить цену →COVER-FUSER UP LAMP 1 SNA
1-24JC63-01761A запросить цену →GROUND-FUSER_BRUSH 1 SNA
1-26JC66-01882A запросить цену →ROLLER-HEAT 1 SA
1-27JC66-02013A запросить цену →ROLLER-EXIT F/UP IDLE 3 SNA
1-28JC70-20901A ✓ в наличииIEX-SHAFT IDLE_F/UP 5 SA
1-29JC72-20902A запросить цену →PEX-ROLLER F/UP(2) 2 SA
1-30JC72-40981A ✓ в наличииPMO-ROLLER UPPER DP 3 SA
1-31JC75-00095A запросить цену →MEC-BRUSH ANTISTATIC 1 SA
2JC97-03092A запросить цену →MEA UNIT-FUSER LOWER 1 SNA
2-16003-000282 запросить цену →SCREW-TAPTITE 2 SNA
2-26006-001078 запросить цену →SCREW-TAPTITE 2 SNA
2-36031-001533 запросить цену →WASHER-PLAIN 8 SNA
2-46107-001172 запросить цену →SPRING-CS 3 SA
2-56107-001496 запросить цену →SPRING-CS 2 SNA
2-66107-001501 запросить цену →SPRING-CS 2 SNA
2-76601-001389 запросить цену →BEARING-BALL 2 SA
2-8JC61-01214A запросить цену →HOLDER-M-PR SHAFT 2 SNA
2-9JC61-01578A запросить цену →PLATE-P-ACTUATOR COVER 1 SNA
2-10JC61-01745A запросить цену →BUSH-PRESSURE 2 SA
2-11JC61-02610A запросить цену →HOLDER FELT LOWER 1 SNA
2-12JC61-02711A запросить цену →BRACKET-LOWER_LEFT 1 SNA
2-13JC61-02712A запросить цену →BRACKET-LOWER_RIGHT 1 SNA
2-14JC61-70903A запросить цену →SPRING ETC-ACTUATOR 1 SA
2-15JC63-00724A запросить цену →COVER-M-SLIDE SENSOR 1 SNA
2-16JC63-00903A запросить цену →FELT-CLEAN TONER 2 SNA
2-17JC63-01744A запросить цену →GROUND-HR_LAMP 1 SNA
2-18JC63-01749A запросить цену →COVER-FUSER LO LAMP 1 SNA
2-19JC66-00931A ✓ в наличииROLLER-PRESSURE 1 SA
2-20JC66-01884A запросить цену →LEVER-P-RELEASE_R 1 SNA
2-21JC66-01883A запросить цену →LEVER-P-RELEASE_L 1 SNA
2-22JC67-00102A запросить цену →CAP-M-FUSER LOCK 2 SNA
2-23JC67-00103A запросить цену →CAP-M-ACTUATOR 1 SNA
2-24JC72-01358A запросить цену →PMO-ACTUATOR EXIT 1 SNA
3JC97-03196A запросить цену →MEA UNIT-FUSER_BK_G 1 SNA
3-16044-000231 запросить цену →RING-E 1 SA
3-2JC61-02548A запросить цену →BRACKET-P-FUSER 1 SNA
3-3JC66-01925A запросить цену →GEAR-IDLE 23 FUSER 1 SNA
3-4JC66-01154A запросить цену →GEAR-IDLE 25 FUSER 2 SNA
4JC97-03197A запросить цену →MEA UNIT-FUSER_GU_R 1 SNA
4-1JC61-01549A запросить цену →HOLDER-M REAR_LEVER 1 SNA
4-2JC61-02546A запросить цену →GUIDE-REAR LAMP 1 SNA
4-3JC61-70932A запросить цену →SPRING ETC-GUIDE DEVE 1 SA
4-4JC66-00854A запросить цену →GEAR-M-EXIT DUP Z21 1 SA
4-5JC67-00111A запросить цену →CAP-M_ACTUATOR_UP 1 SNA
4-6JC68-01633A запросить цену →LABEL(P)-HOLD RE OPEN 1 SNA
4-7JC72-00382A запросить цену →PMO-BUSHING TX 2 SNA
5JC97-03216A запросить цену →MEA UNIT-EXIT F_UP 1 SNA
4-16044-000125 запросить цену →RING-E 1 SC
4-26044-000159 запросить цену →RING-C 2 SA
4-3JC62-00313A запросить цену →TUBE-SMALL_F_UP 1 SNA
4-4JC62-00314A запросить цену →TUBE-MIDDLE_F_UP 1 SNA
4-5JC62-00315A запросить цену →TUBE-LARGE_F_UP 1 SNA
4-6JC66-01967A запросить цену →ROLLER-EXIT_F/UP 1 SNA
4-5JC62-00315A запросить цену →TUBE-LARGE_F_UP 1 SNA
4-6JC66-01967A запросить цену →ROLLER-EXIT_F/UP 1 SNA

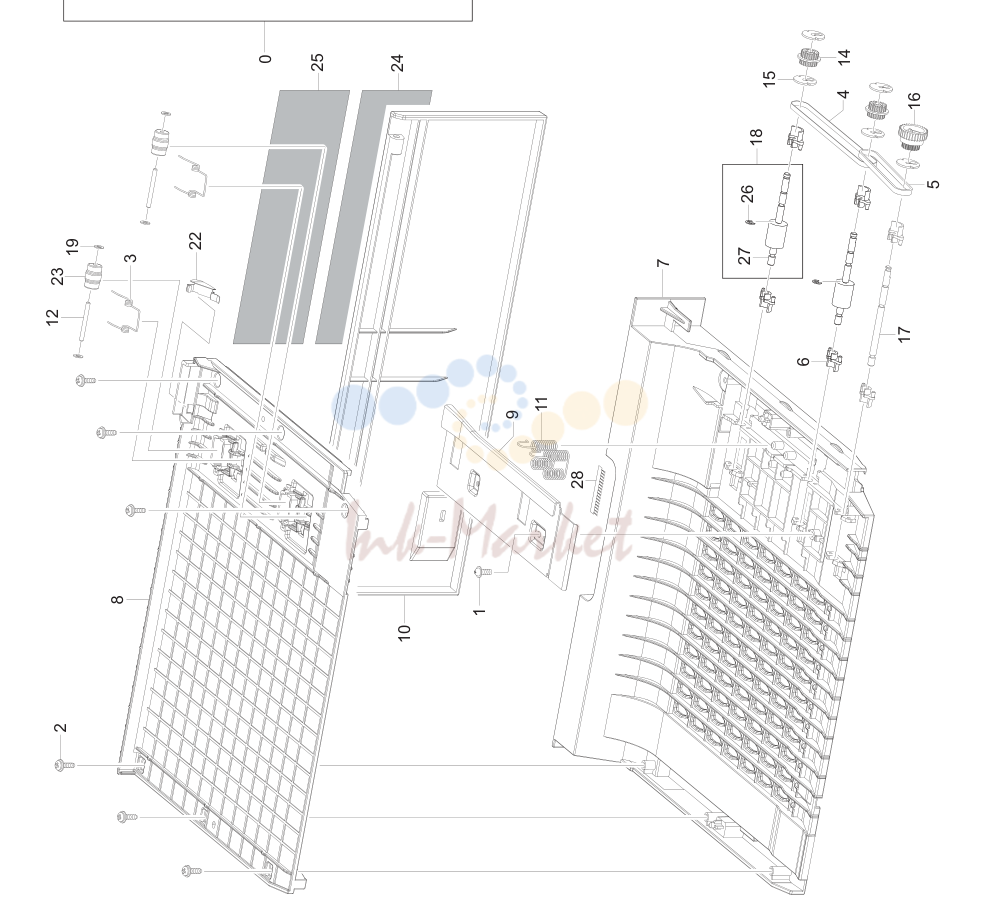

17. ExplodedView and Parts list

17. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05126A запросить цену →ELA UNIT-DUPLEX 1 SA
16002-000440 запросить цену →SCREW-TAPPING 1 SNA
26003-000196 запросить цену →SCREW-TAPTITE 6 SA
36107-001156 запросить цену →SPRING-TS 2 SA
46602-001084 запросить цену →BELT-TIMING GEAR 1 SA
56602-001588 запросить цену →BELT-TIMING GEAR 1 SA
6JC61-00665A запросить цену →BUSH-M-FEED, DUP 6 SA
7JC61-02615A запросить цену →FRAME-DUPLEX 1 SNA
8JC61-02616A запросить цену →GUIDE-UPPER 1 SNA
9JC61-02617A запросить цену →BRACKET-GUIDE ALIGN 1 SNA
10JC63-01942A запросить цену →COVER-CASSETTE 1 SNA
11JC65-00017A запросить цену →TERMINAL-P-GND DUP 2 SA
12JC66-00444A запросить цену →SHAFT-IDLE ROLL, DUP 2 SA
16JC66-01971A запросить цену →GEAR-DUPLEX 1 SNA
17JC66-01977A запросить цену →SHAFT-DUPLEX DRIVE 1 SNA
18JC96-04983A запросить цену →ELA UNIT-ROLLER_DUP 2 SA
19JK72-00058A запросить цену →PCT-SILP WASHER 4 SNA
22JC61-02620A запросить цену →GUIDE-ALIGN SIDE 1 SNA
23JC66-02093A запросить цену →ROLLER-IDLE DUPLEX 2 SNA
24JC68-02222A запросить цену →LABEL-PTT 1 SNA
25JC68-02223A запросить цену →LABEL-INFORMATION 1 SNA
266044-000107 запросить цену →RING-C 1 SNA
27JC66-00901A запросить цену →ROLLER-FEED_DUP 1 SA
28JC67-00205A запросить цену →BRUSH-DUPLEX 2 SNA

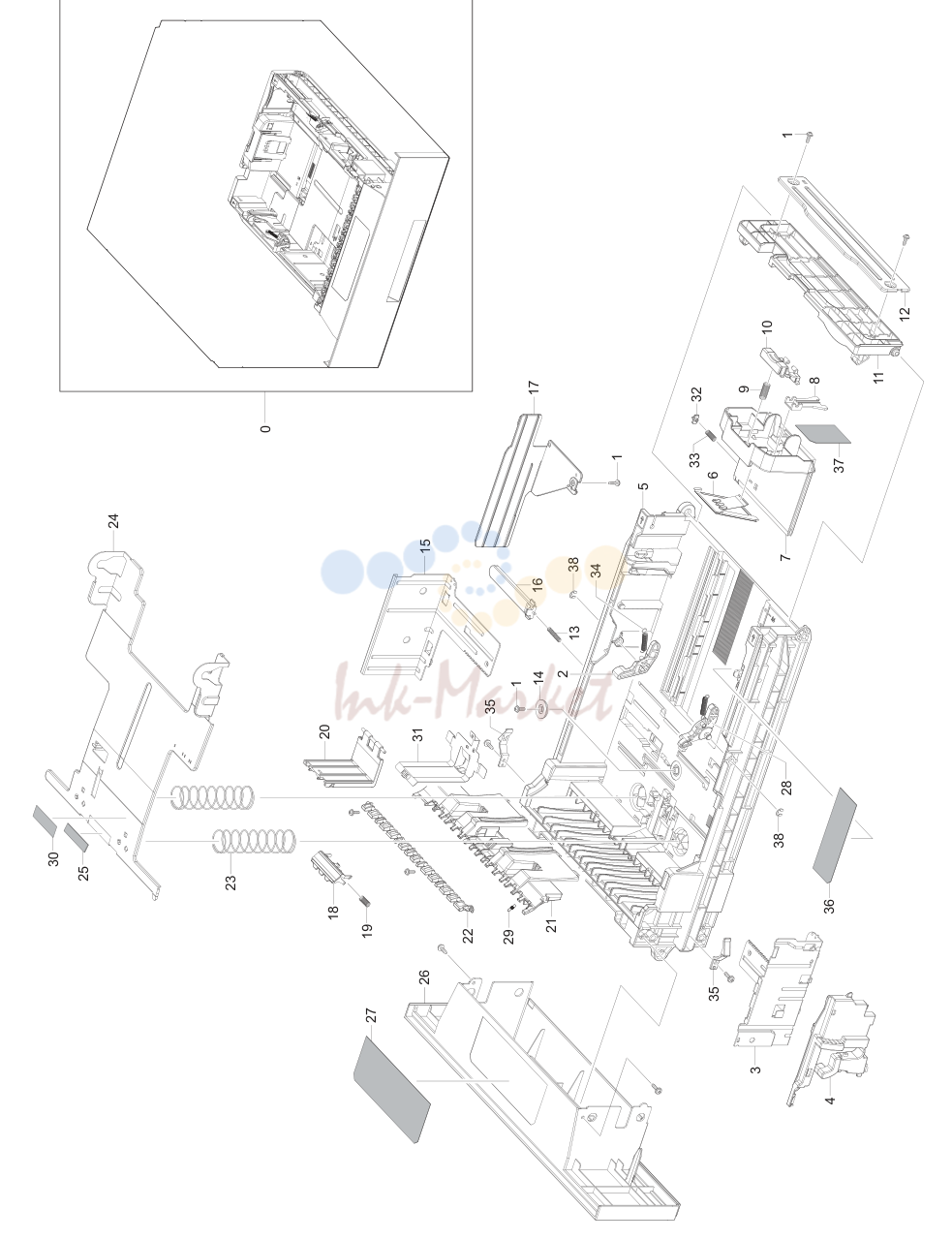

18. ExplodedView and Parts list

18. ExplodedView and Parts list

№АртикулАльт. артикулОписание
0JC96-05151A запросить цену →ELA UNIT-CASSETTE 1 SA
16002-000440 запросить цену →SCREW-TAPPING 10 SNA
2JC66-01981A запросить цену →LINK-DOWN_L 1 SA
3JC61-01244A запросить цену →GUIDE-P-SIDE_R 1 SNA
4JC61-01225D запросить цену →GUIDE-M_SIDE LOCK 1 SA
5JC61-02612A запросить цену →FRAME-CASSETTE 1 SA
6JC61-00751A запросить цену →GUIDE-P-REAR PAPER CST 1 SA
7JC61-02649A запросить цену →GUIDE-REAR_PAPER 1 SA
8JC61-02646A запросить цену →GUIDE-LOCK_REAR 1 SA
9JC61-00414A запросить цену →SPRING ETC-GUIDE PAPER 1 SA
10JC64-00190D запросить цену →KNOB-M_REAR 1 SNA
11JC61-02647A запросить цену →GUIDE-EXTENTION_CST 1 SA
12JC61-01223A запросить цену →BRACKET-P-EXTENTION 1 SNA
13JG61-70531A запросить цену →SPRING ETC-LOCKER,PLATE 1 SA
14JG66-40003A запросить цену →GEAR-PINION 1 SA
15JC61-02765A запросить цену →GUIDE-SIDE_L 1 SA
16JC72-41210A запросить цену →PMO-LOCKER PLATE 1 SA
17JC61-02750A запросить цену →GUIDE-M-PAPER SIZE 1 SNA
18JC97-03267A запросить цену →MEA UNIT-HOLDER PAD 1 SA
19JC61-70911A запросить цену →SPRING ETC-EXIT ROLL FD 1 SA
20JC61-01228A запросить цену →HOLDER-M-PAD_HOUSING 1 SNA
21JC61-01724B запросить цену →GUIDE-PAPER 1 SNA
22JC64-00268B запросить цену →SHUTTER-PATH_CST 1 SNA
23JC61-00455A запросить цену →SPRING ETC-PLATE K/UP 2 SA
24JC61-02766A запросить цену →PLATE-P-KNOCK UP 1 SA
25JC73-00141A ✓ в наличииRPR-PAD CASSETTE 1 SA
26JC64-00418A запросить цену →HANDLE-CASSETTE 1 SA
27JC68-01552A запросить цену →LABEL(R)-CASSETTE 1 SNA
28JC66-01841A запросить цену →LINK-DOWN_R 1 SNA
29JC61-00064A запросить цену →SPRING ETC-CLAW 1 SA
30JF68-10532B запросить цену →LABEL(P)-BAR CODE 1 SNA
31JC63-01206A запросить цену →GROUND-CASSETTE 1 SA
32JC64-00426A запросить цену →KNOB-GUIDE_REAR 1 SA
33JC61-00013A запросить цену →SPRING ETC-PAD 1 SNA
34JC61-70913A запросить цену →SPRING ETC-KNOCK UP MP 2 SA
35JC72-00983A ✓ в наличииPMO-LOCKER CST 2 SA
36JC68-02159A запросить цену →LABEL-FUNCTION 1 SNA
37JC68-02160A запросить цену →LABEL-FUNCTION 1 SNA
386044-000125 запросить цену →RING-E 2 SC

Каталог очень большой (857 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.
