Содержание
- 1. Assembly 1: Covers
- 2. Assembly 2: Frame 1
- 3. Assembly 3: Frame 2
- 4. Assembly 4: Frame 3
- 5. Assembly 5: Printhead
- 6. Assembly 6: Paper feed-autocompensator
- 7. Assembly 7: Paper feed-multipurpose feeder
- 8. Assembly 8: Paper feed-alignment
- 9. Assembly 9: Integrated 250-sheet paper tray
- 10. Assembly 10: Integrated 500-sheet paper tray
- 11. Assembly 11: Drives-Main drive and developer drive
- 12. Assembly 12: Hot roll fuser
- 13. Assembly 13: Transfer/charging

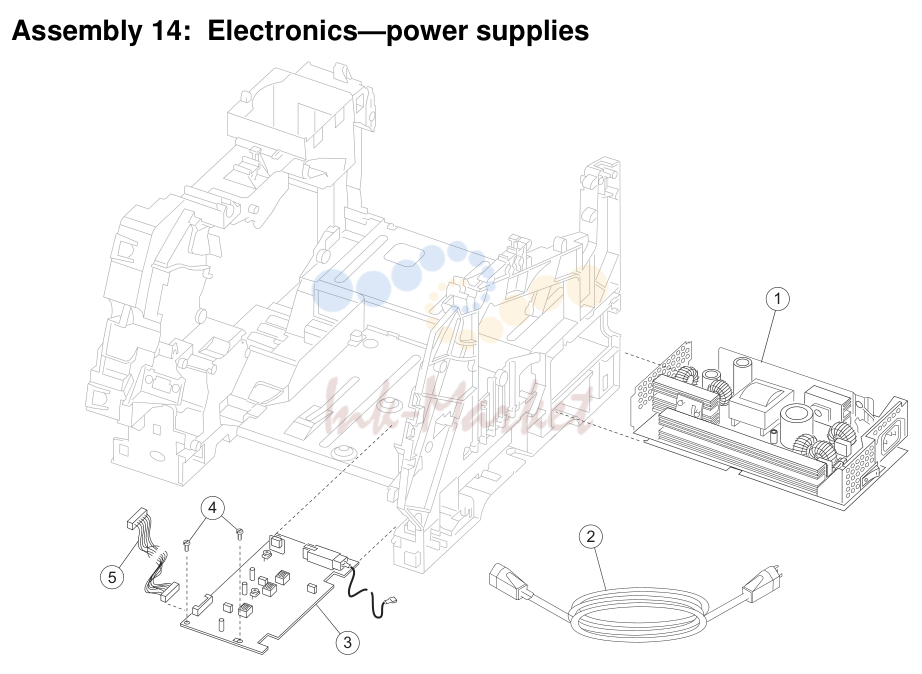

- 14. Assembly 14: Electronics-power supplies

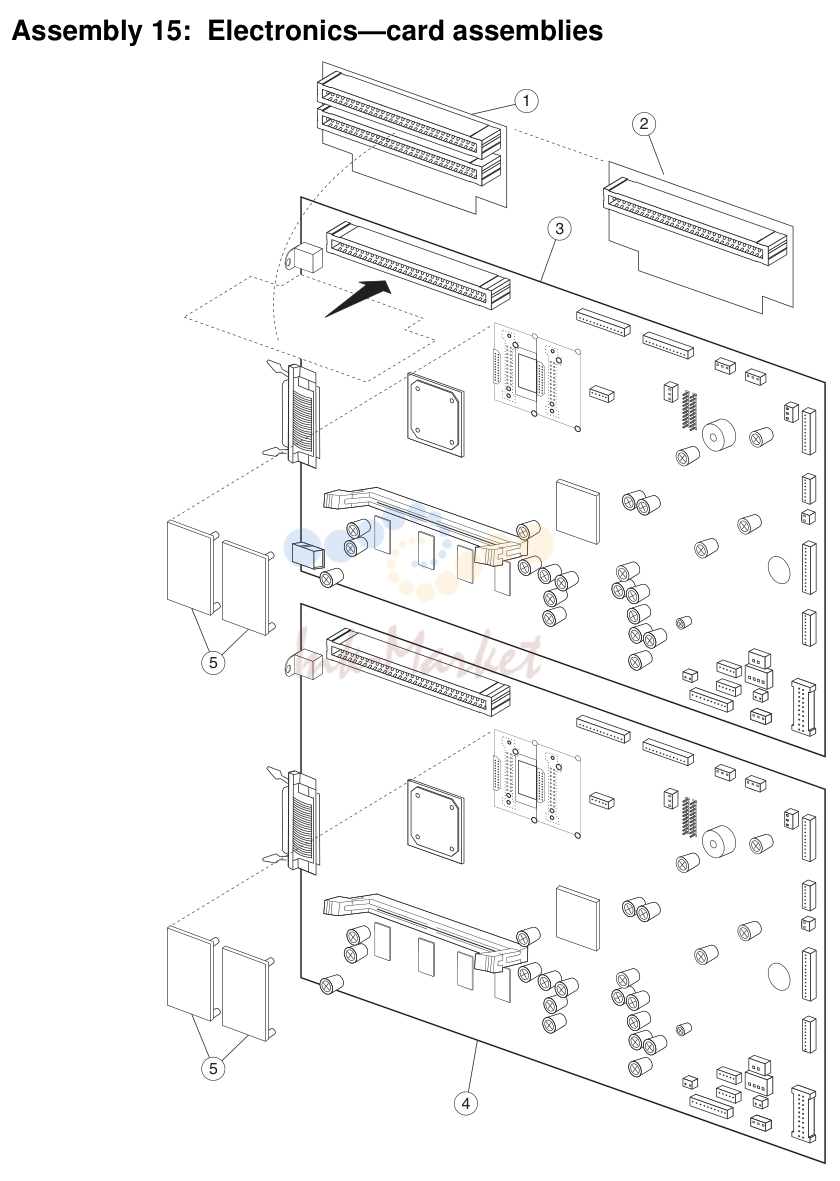

- 15. Assembly 15: Electronics-card assemblies

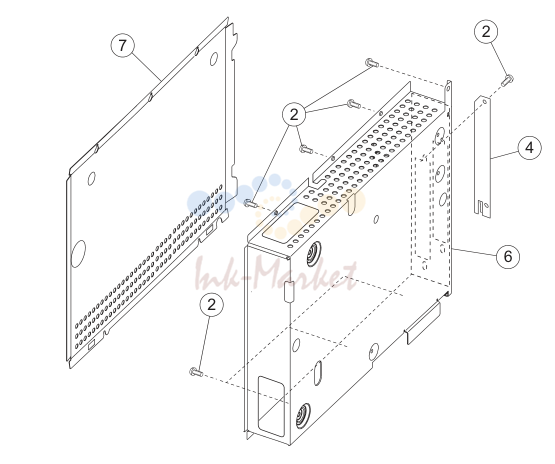

- 16. Assembly 16: Electronics-shields

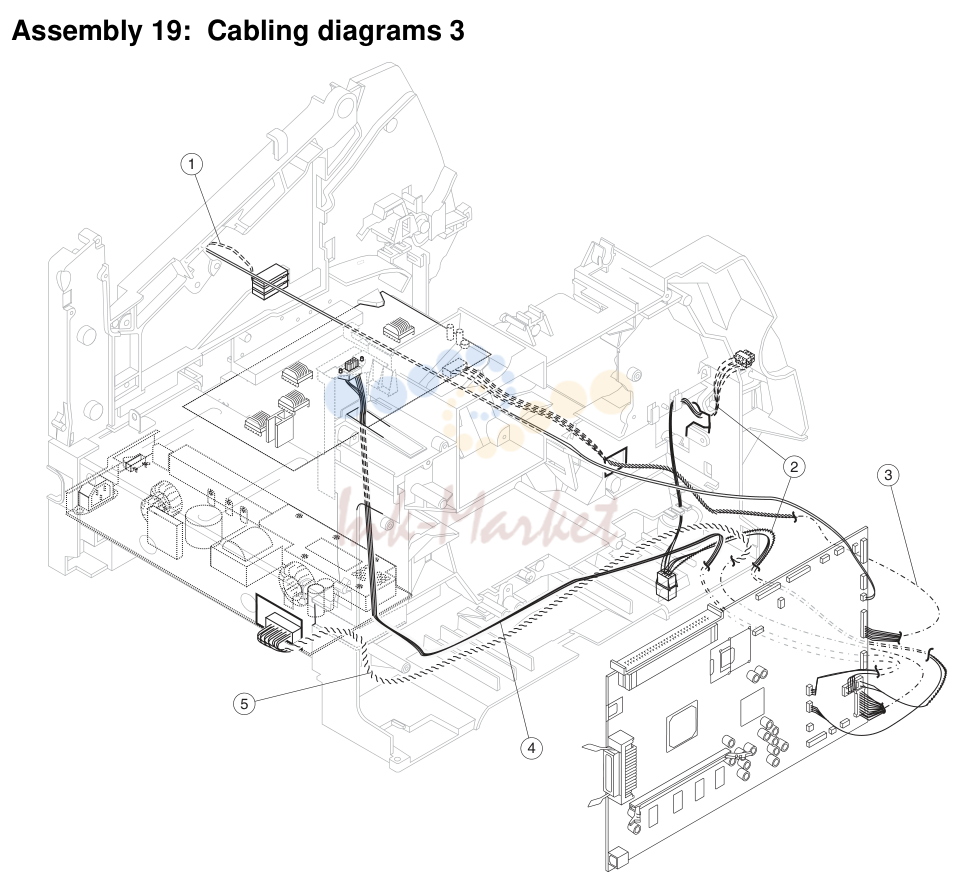

- 17. Assembly 19: Cabling diagrams 3

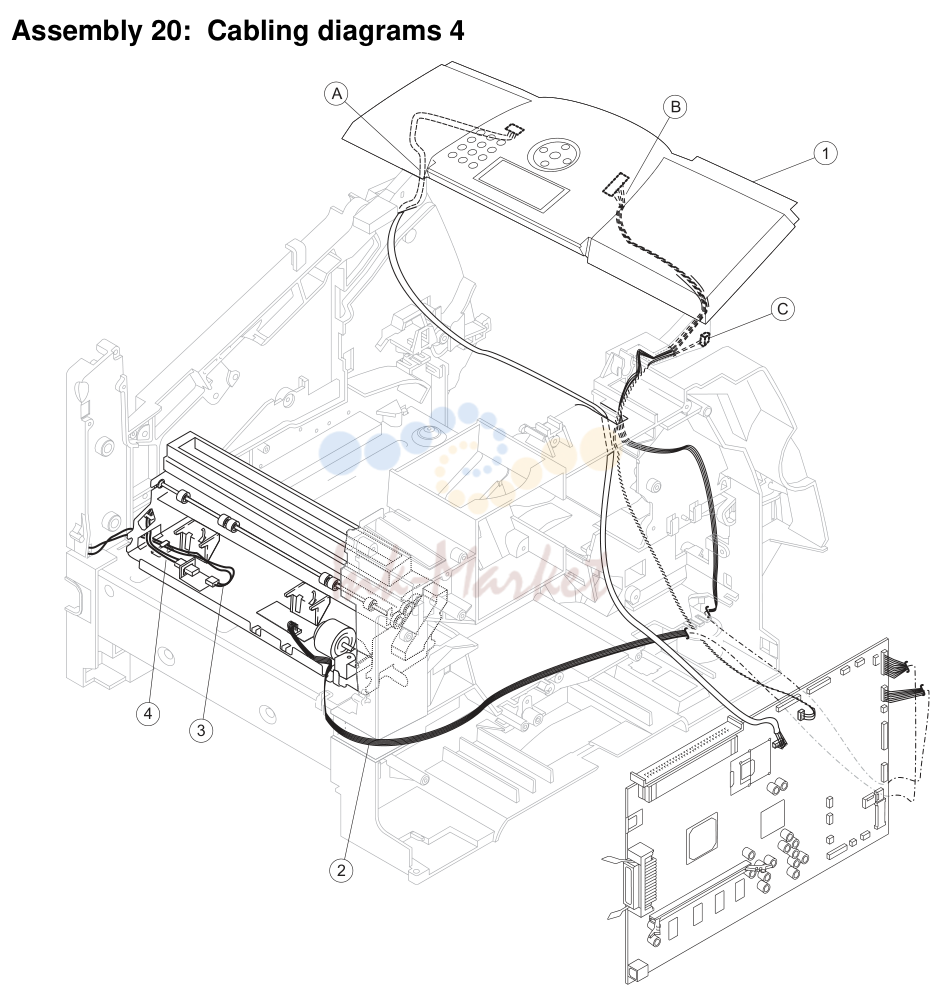

- 18. Assembly 20: Cabling diagrams 4

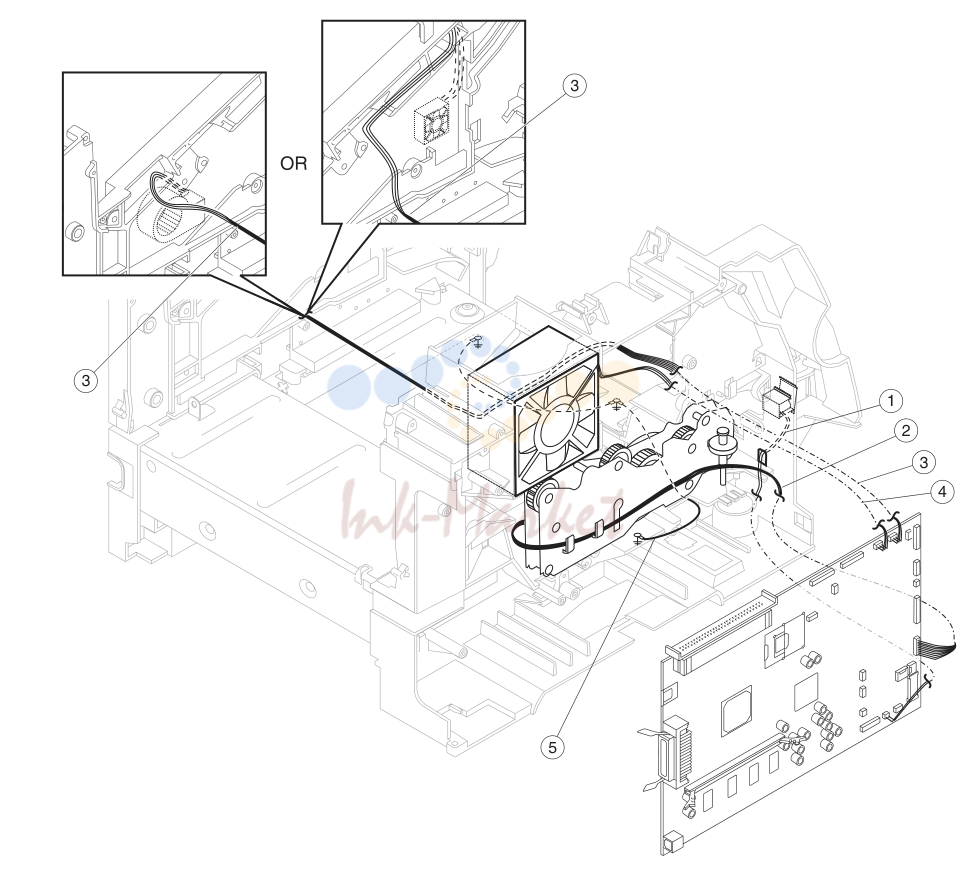

- 19. Assembly 21: Cabling diagrams 5

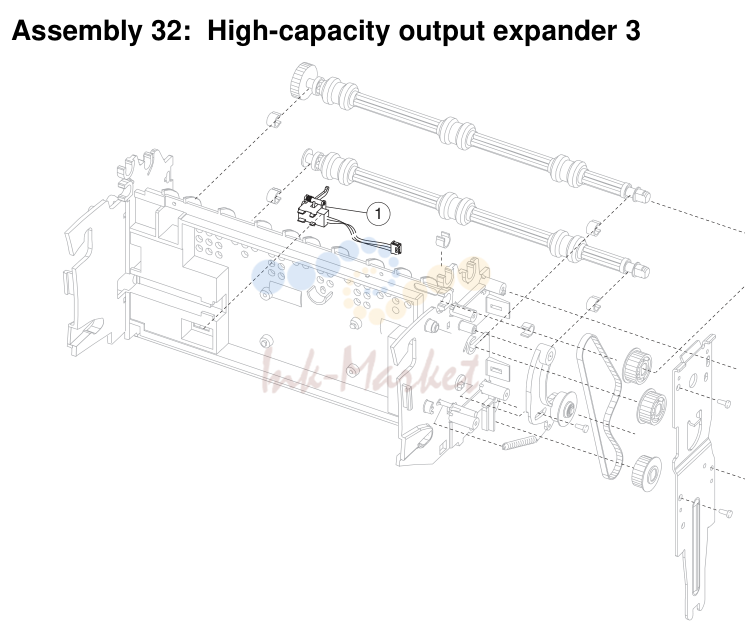

- 20. Assembly 32: High-capacity output expander 3

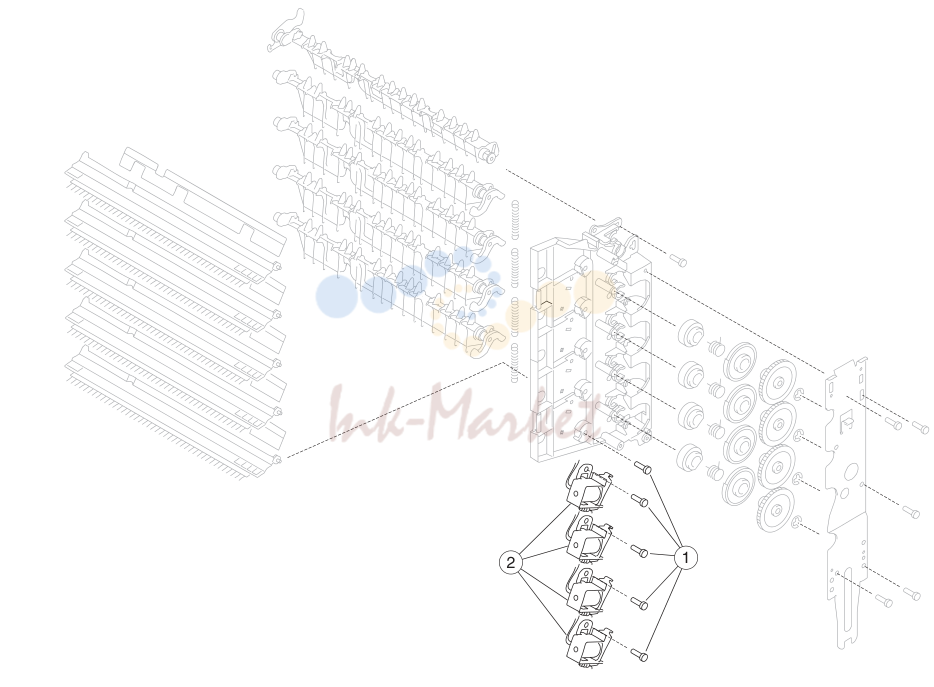

- 21. Assembly 34: 5-bin mailbox 2

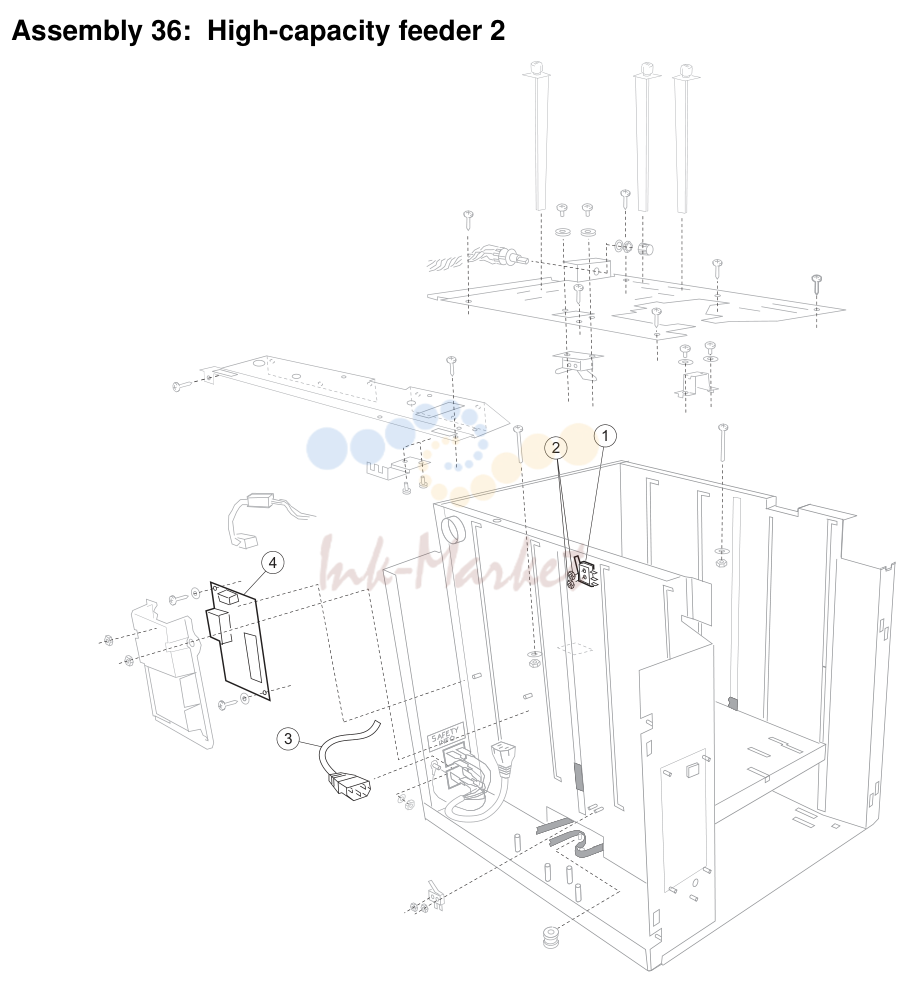

- 22. Assembly 36: High-capacity feeder 2

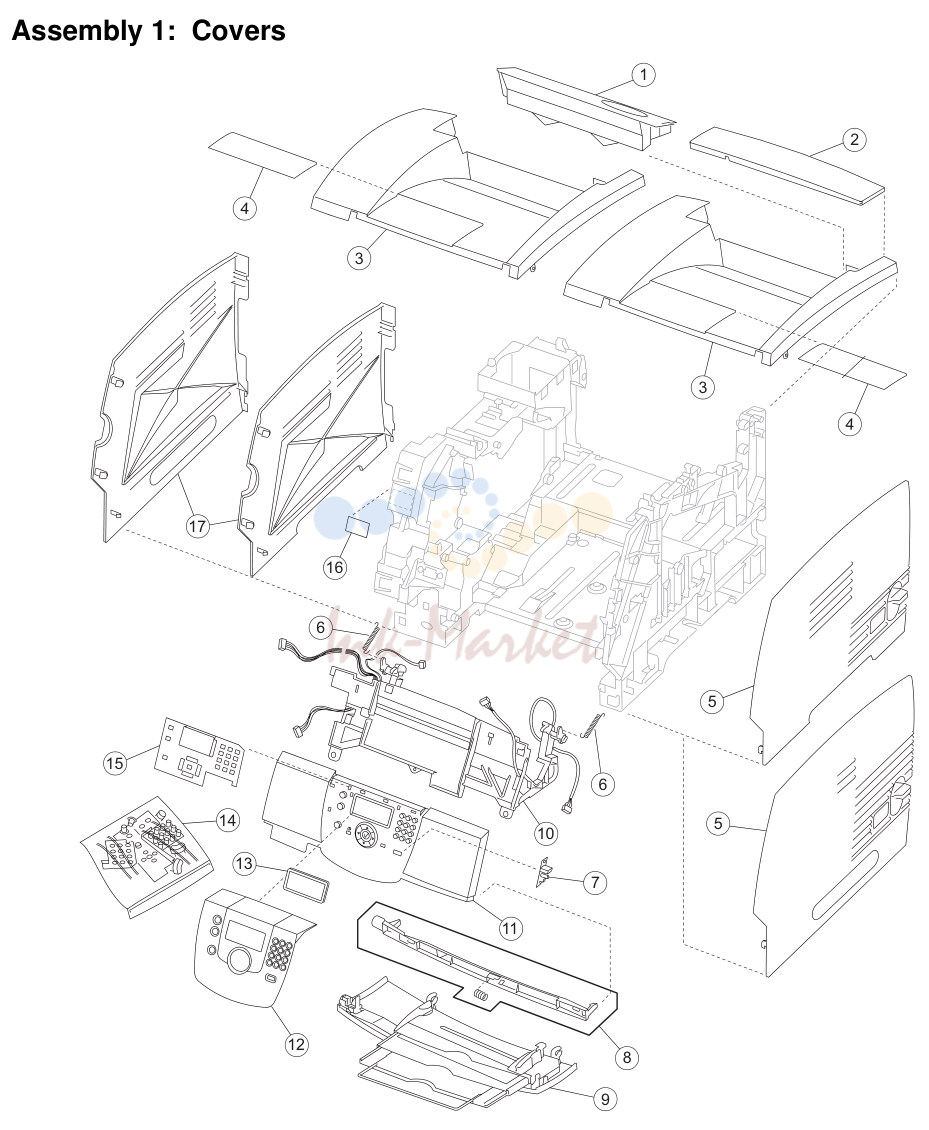

1. Assembly 1: Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1-1 | 40X0001 запросить цену → | 1 1 Fuser wiper cover assembly | |
| 2 | 40X0002 запросить цену → | 1 1 Redrive cap cover assembly | |
| 3 | 40X0003 запросить цену → | 1 1 Laser cover assembly-250-sheet output, 000/010 | |
| 3 | 40X0004 запросить цену → | 1 1 Laser cover assembly-500-sheet output, 200/210/400/410 | |
| 4 | 40X0005 запросить цену → | 1 1 Paper support | |
| 5 | 40X0007 запросить цену → | 1 1 Right side cover-250-sheet output, 000/010 | |
| 5 | 40X0008 запросить цену → | 1 1 Right side cover-500-sheet output, 200/210/400/410 | |
| 6 | 40X0050 запросить цену → | 2 1 Counterbalance spring | |
| 7 | 40X0151 запросить цену → | 1 1 USB board assembly | |
| 8 | 40X0011 запросить цену → | 1 1 Upper front cover latch kit | |
| 9 | 40X0017 запросить цену → | 1 1 Lower front cover assembly | |
| 10 | 40X0006 запросить цену → | 1 1 Upper front cover hinge assembly, includes: | |
| 11 | 40X0010 запросить цену → | 1 1 Upper front cover assembly with Dell logo, including | |
| 12 | 40X0233 запросить цену → | 1 1 Operator panel outer bezel with Dell logo 5210n | |
| 12 | 40X0234 запросить цену → | 1 1 Operator panel outer bezel with Dell logo 5310n | |
| 13 | 40X0013 запросить цену → | 1 1 Clear LCD bezel | |
| 14 | 40X0235 запросить цену → | 1 1 Kit, upper front panel button, including: | |
| 15 | 40X0195 ✓ в наличии | 1 1 Operator panel board assembly | |
| 16 | 40X0009 запросить цену → | 1 1 TLI/ID/serial number label-blank | |
| 17 | 40X0020 запросить цену → | 1 1 Left side door cover, 250-sheet-1-slot, 000/010 | |
| 17 | 40X0023 запросить цену → | 1 1 Left side door cover, 500-sheet-2-slot, 200/210/400/410 |

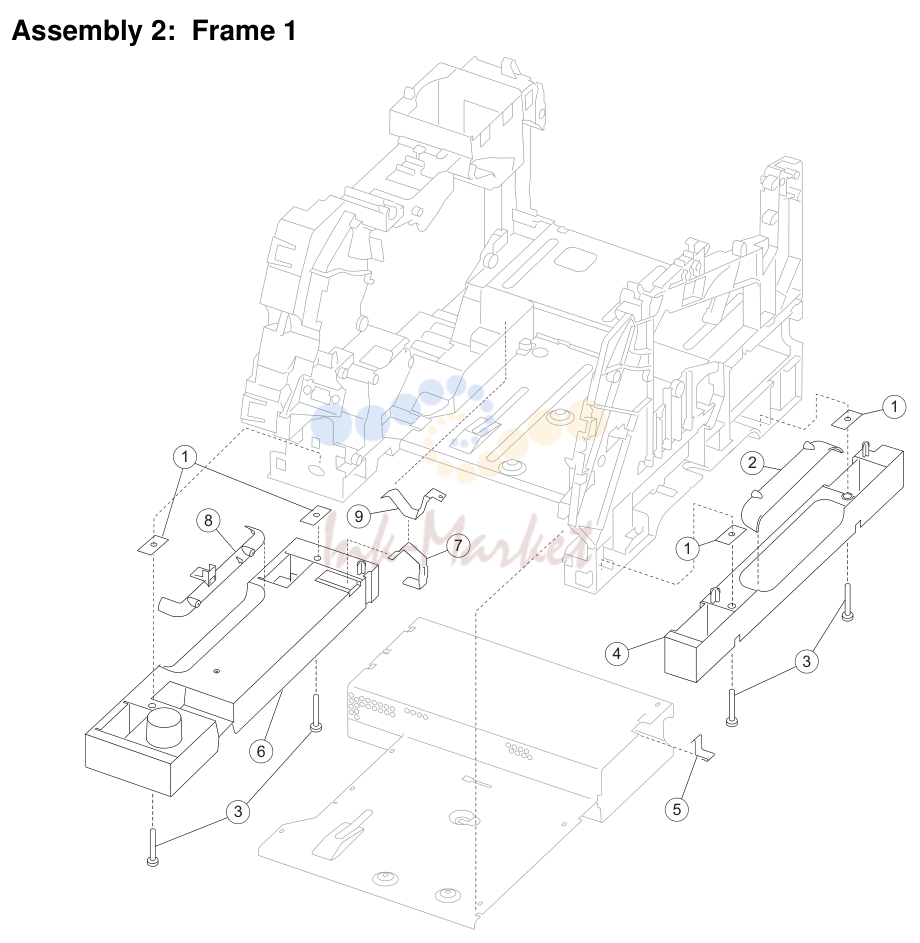

2. Assembly 2: Frame 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 40X0065 запросить цену → | 4 1 Frame extension, nut plate, 200/210/400/410 | |
| 2 | 40X0225 запросить цену → | 1 1 Right side hand holder | |
| 3 | 4 4 Parts packet (PP 40X0165) | ||
| 4 | 40X0024 запросить цену → | 1 1 Right frame extension, 200/210/400/410 | |
| 5 | 40X0026 запросить цену → | 1 1 Right side frame ground contact | |
| 6 | 40X0025 запросить цену → | 1 1 Left frame extension, 200/210/400/410 | |
| 7 | 40X0060 запросить цену → | 1 1 External ground clip | |
| 8 | 40X0231 запросить цену → | 1 1 Left side hand holder | |
| 9 | 40X0285 запросить цену → | 1 1 Frame clip |

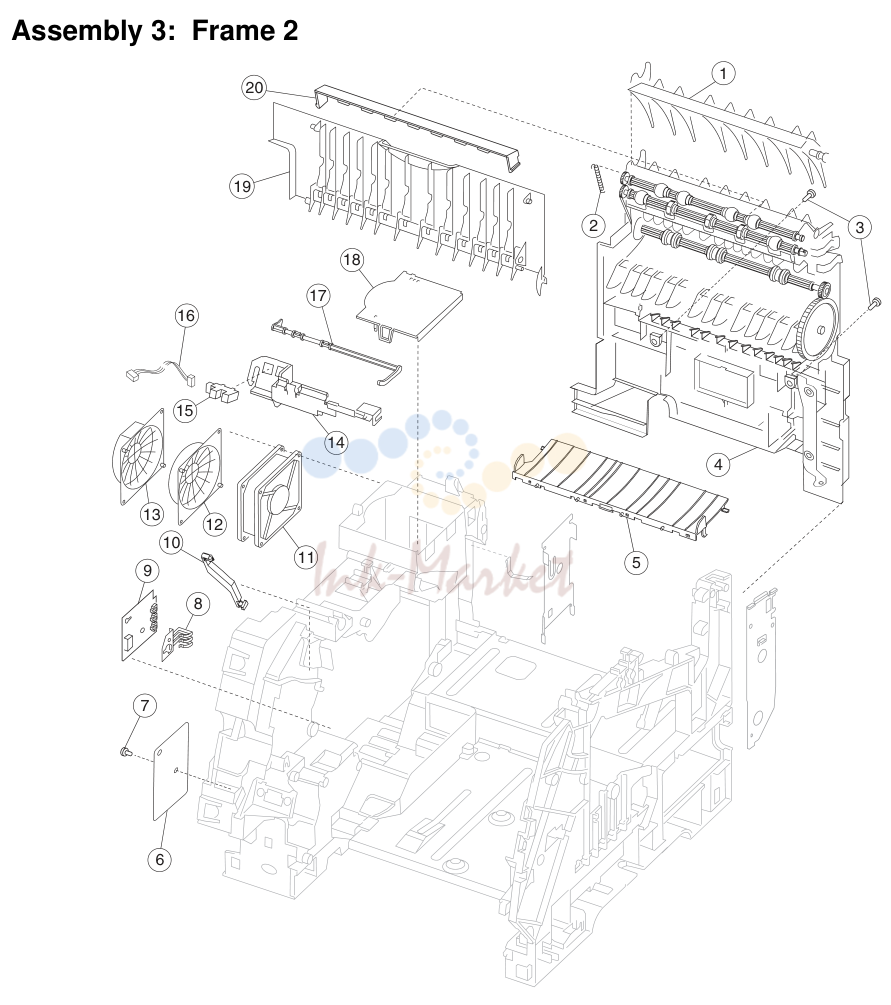

3. Assembly 3: Frame 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3-1 | 40X0027 запросить цену → | 1 1 Upper redrive deflector | |
| 2 | 40X0028 запросить цену → | 1 1 Upper diverter spring | |
| 3 | 2 2 Parts packet, redrive mounting screws (P/N 40X0253) | ||
| 4 | 40X0029 запросить цену → | 1 1 Redrive assembly-250-sheet in/250 out, 000/010 | |
| 4 | 40X0030 запросить цену → | 1 1 Redrive assembly-500-sheet in/500 out, 200/210/400/410 | |
| 5 | 40X0032 запросить цену → | 1 1 Transfer deflector | |
| 6 | 40X0044 запросить цену → | 1 1 Gear guard | |
| 7 | 3 Parts packet (PP 40X0165) | ||
| 8 | 40X0048 запросить цену → | 1 1 Paper switch activate spring | |
| 9 | 40X0046 запросить цену → | 1 1 Paper size sensing board assembly | |
| 10 | 40X0049 запросить цену → | 1 1 Gear release link | |
| 11 | 40X0053 запросить цену → | 1 1 Main fan with cable-250-sheet output | |
| 11 | 40X0054 ✓ в наличии | 1 1 Main fan with cable-500-sheet output | |
| 12 | 40X0212 запросить цену → | 1 1 Main fan duct, 200/210/400/410 | |
| 13 | 40X0211 запросить цену → | 1 1 Main fan duct, 000/010 | |
| 14 | 40X0052 запросить цену → | 1 1 Standard bin level sensor bracket | |
| 15 | 40X0051 запросить цену → | 1 1 Standard bin level sensor | |
| 16 | 40X0264 запросить цену → | 1 1 Standard bin level sensor cable | |
| 17 | 40X0057 запросить цену → | 1 1 Output paper level flag, 000/010 | |
| 17 | 40X0058 запросить цену → | 1 1 Output paper level flag, 200/210/400/410 | |
| 18 | 40X0210 запросить цену → | 1 1 Main fan cap | |
| 19 | 40X0056 запросить цену → | 1 1 Redrive door assembly 250 sheet 000/010 | |
| 19 | 40X0232 запросить цену → | 1 1 Redrive door assembly 500 sheet 200/210/400/410 | |
| 20 | 40X0059 запросить цену → | 1 1 Extension guide |

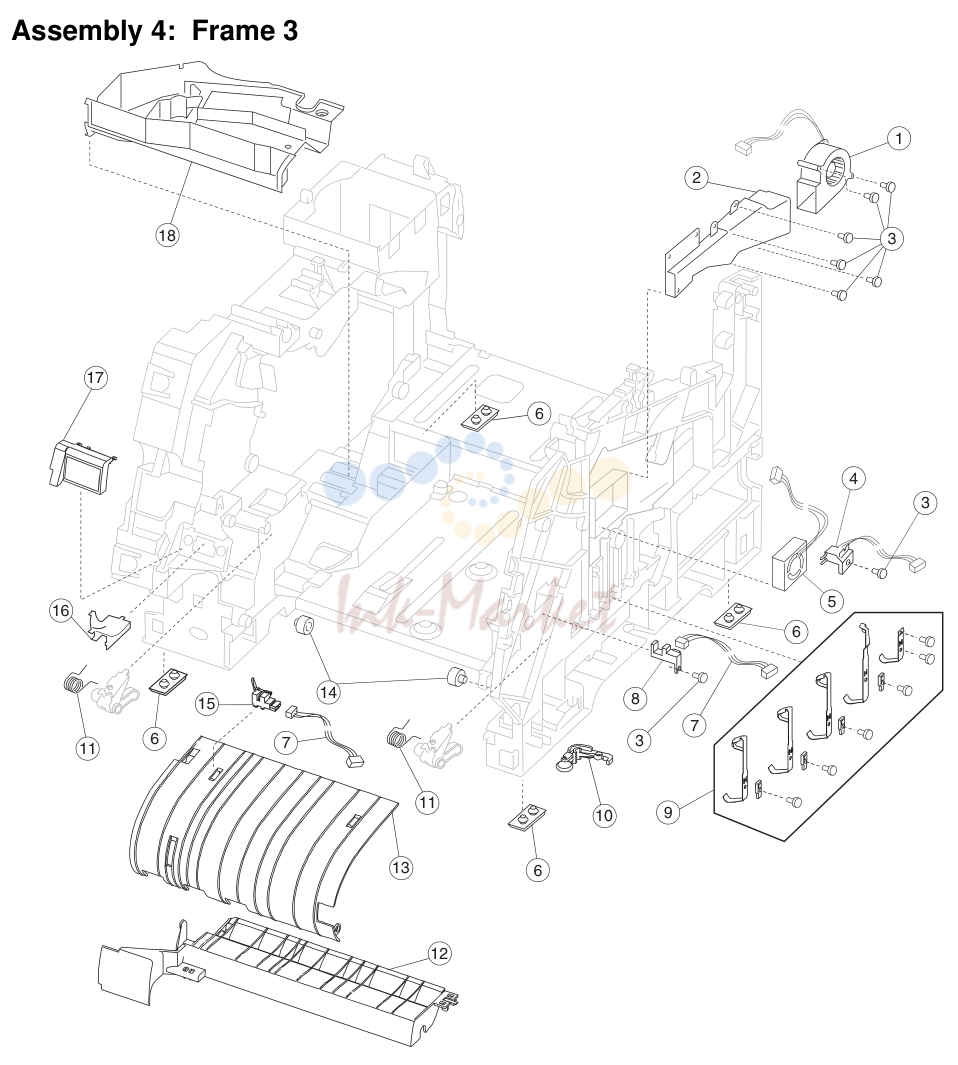

4. Assembly 4: Frame 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 40X0249 запросить цену → | 1 1 EP DC fan assembly, 200/210/400/410 | |
| 2 | 40X0208 запросить цену → | 1 1 Blower duct, 200/210/400/410 | |
| 3 | 1 1 Parts packet (PP 40X0165) | ||
| 3 | 1 1 Parts packet (PP 40X0165) | ||
| 4 | 40X0034 запросить цену → | 1 1 Signature button sensor assembly | |
| 5 | 40X0035 запросить цену → | 1 1 EP DC fan assembly, 000/010 | |
| 6 | 40X0033 запросить цену → | 4 1 Machine mounting pad | |
| 7 | 40X0223 запросить цену → | 1 1 HVPS/input sensor/toner sensor cable assembly | |
| 8 | 40X0036 запросить цену → | 1 1 Toner sensor assembly | |
| 9 | 40X0306 запросить цену → | 1 1 High voltage contact kit, including: | |
| 10 | 40X0213 запросить цену → | 1 1 Tray bias assembly | |
| 11 | 40X0021 запросить цену → | 2 1 Cartridge holddown assembly | |
| 12 | 40X0040 запросить цену → | 1 1 Upper paper feed deflector | |
| 13 | 40X0041 запросить цену → | 1 1 Inner paper feed deflector, 000/010 | |
| 13 | 40X0042 запросить цену → | 1 1 Inner paper feed deflector, 200/210/400/410 | |
| 14 | 40X0039 запросить цену → | 2 1 Developer support roller | |
| 15 | 40X0043 запросить цену → | 1 1 Input sensor | |
| 16 | 40X0209 запросить цену → | 1 1 Gear #60 MPF shield | |
| 17 | 40X0045 запросить цену → | 1 1 ESD shield with label | |
| 18 | 40X0207 запросить цену → | 1 1 EP duct |

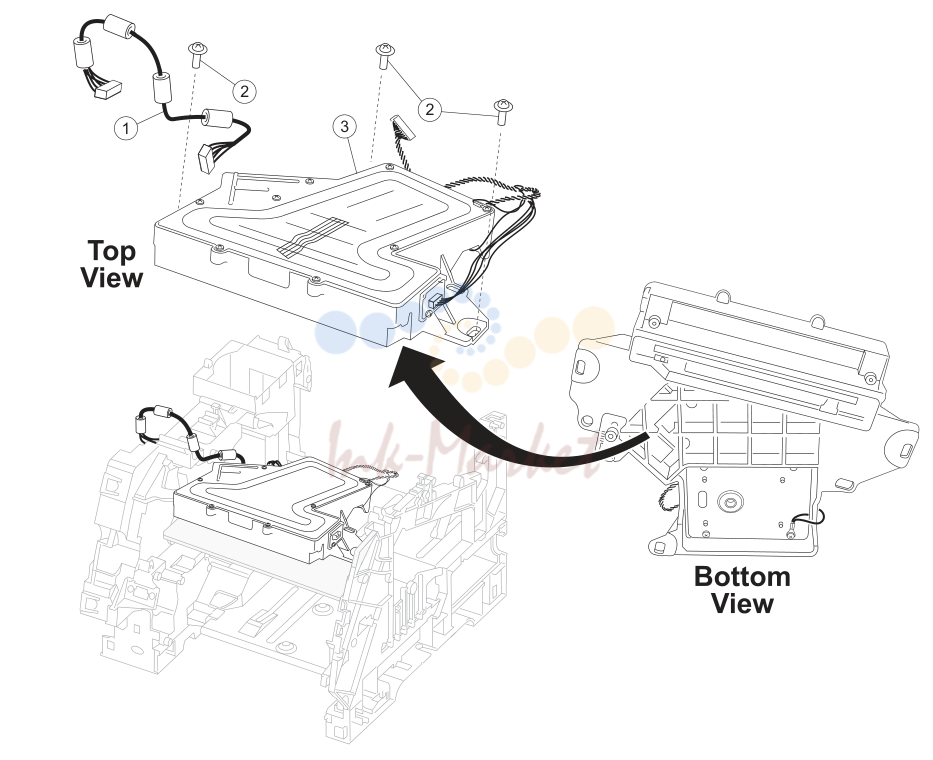

5. Assembly 5: Printhead
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4-1 | 40X0061 запросить цену → | 1 1 Laser cable assembly | |
| 2 | Parts packet (printhead mounting screw) (PP 40X0165) | ||
| 3 | 40X0062 ✓ в наличии | 1 1 Printhead assembly (includes all cables) |

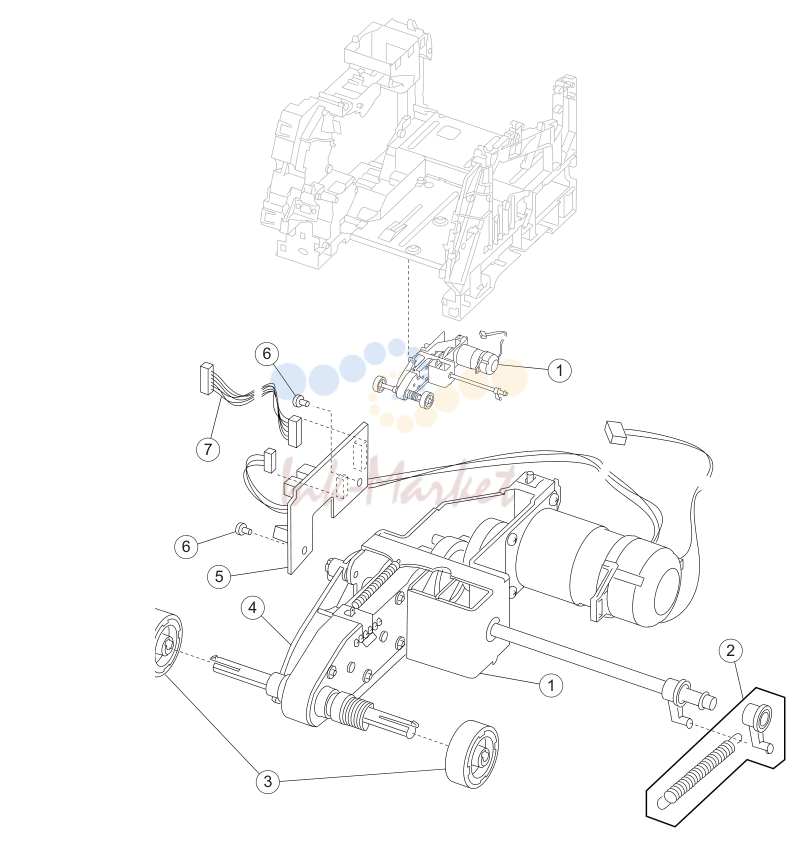

6. Assembly 6: Paper feed-autocompensator
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6-1 | 40X0066 запросить цену → | 1 1 Pick arm assembly-500-sheet, 200/210/400/410 | |
| 1 | 40X0067 запросить цену → | 1 1 Pick arm assembly-250-sheet, 000/010 | |
| 2 | 40X0068 запросить цену → | 1 1 Parts packet, bellcrank assembly-250-sheet tray, 000/010 | |
| 2 | 40X0069 запросить цену → | 1 1 Parts packet, bellcrank assembly for-500-sheet tray, 200/210/400/410 | |
| 3 | 40X4308 ✓ в наличии | 2 2 Pick roll assembly | |
| 4 | 40X0071 запросить цену → | 1 1 Paper out flag-250-sheet tray, 000/010 | |
| 4 | 40X0072 запросить цену → | 1 1 Paper out flag-500-sheet tray, 200/210/400/410 | |
| 5 | 40X0073 запросить цену → | 1 1 Paper low/out sensor card assembly | |
| 6 | Parts packet (hanger) (PP 40X0165) | ||
| 7 | 40X0074 запросить цену → | 1 1 Paper size/autocompensator cable |

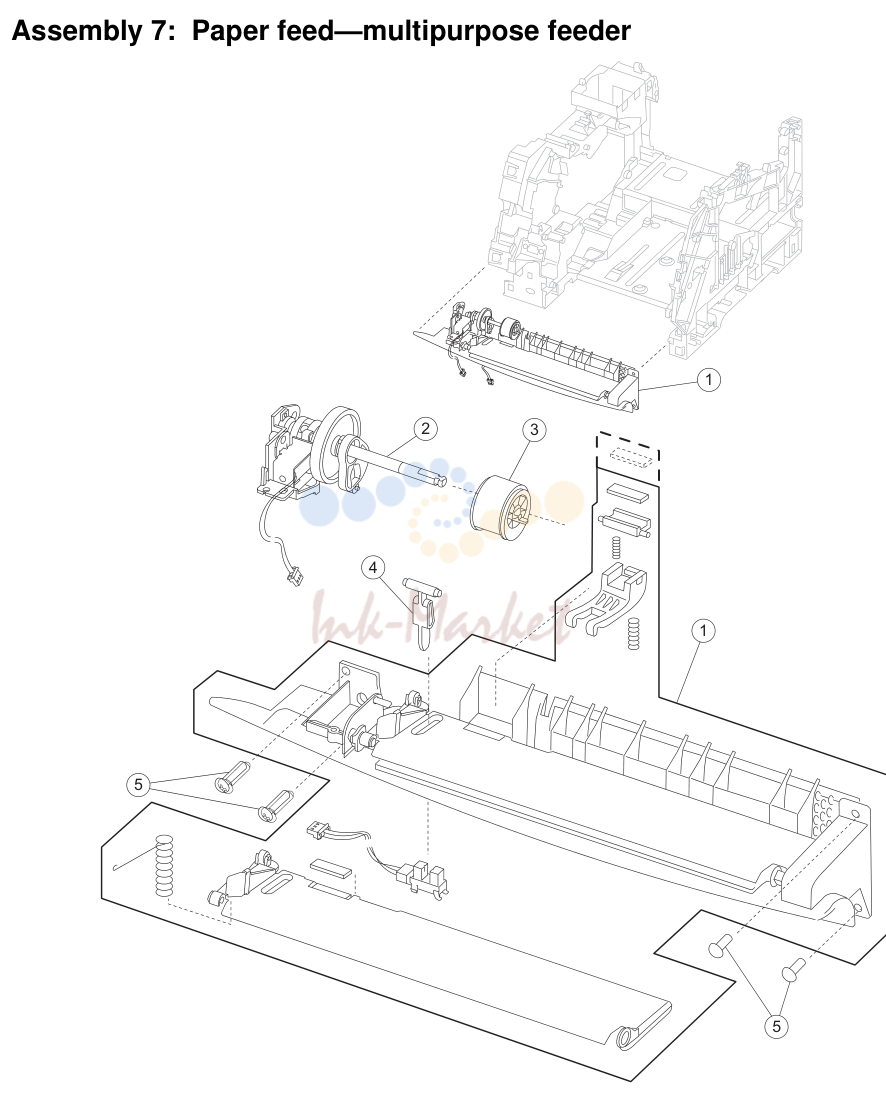

7. Assembly 7: Paper feed-multipurpose feeder
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7-1 | 40X0079 запросить цену → | 1 1 Multipurpose feeder lower deflector assembly | |
| 2 | 40X0310 запросить цену → | 1 1 Multipurpose feeder pick arm assembly with solenoid | |
| 3 | 40X0076 ✓ в наличии | 1 1 Pick roll assembly | |
| 4 | 40X0077 запросить цену → | 1 1 Multipurpose feeder paper out flag | |
| 5 | Parts packet (lower deflector mounting screw, 8 mm) (PP 40X0165) | ||
| 5 | Parts packet (lower deflector mounting screw, 12 mm) (PP 40X0165) | ||
| 5 | 1 1 Parts packet (frame mounting screw) (PP 40X0165) |

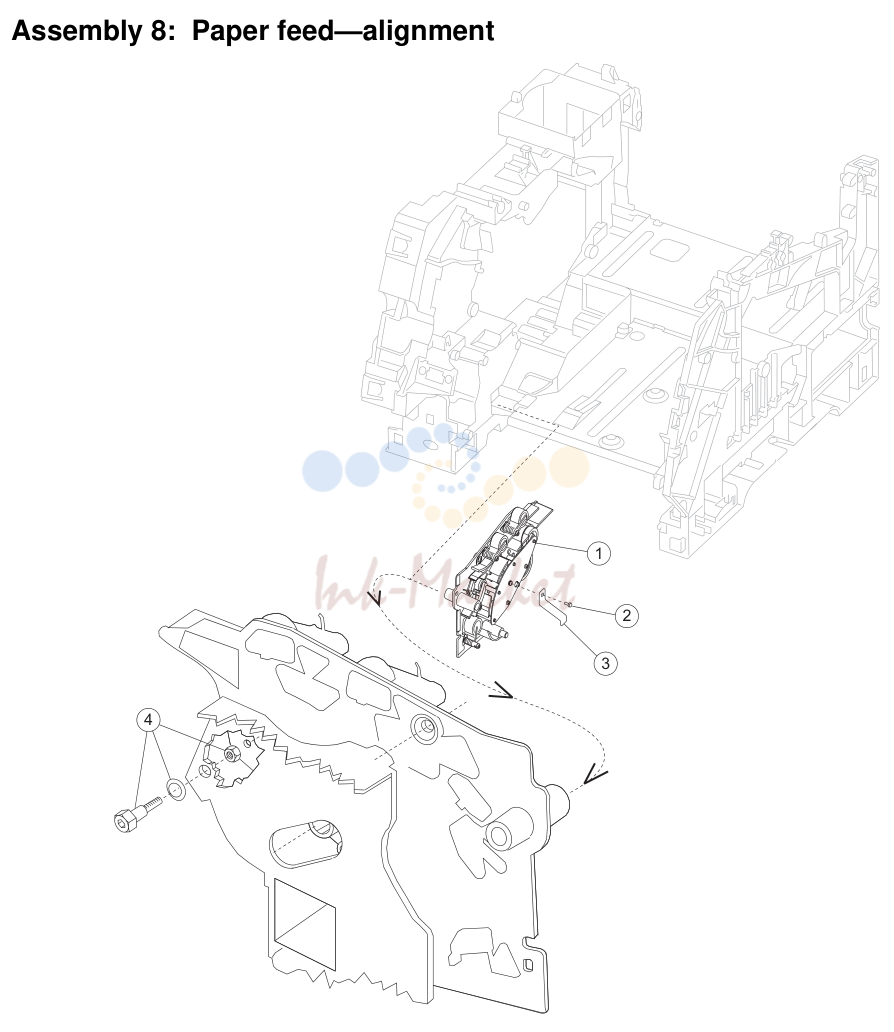

8. Assembly 8: Paper feed-alignment
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 8-1 | 40X0084 запросить цену → | 1 1 Paper feed alignment assembly paper feed | |
| 2 | Parts packet (clip ref ground mounting screw) (PP 40X0165) | ||
| 3 | 40X0085 запросить цену → | 1 1 Reference ground clip | |
| 4 | 40X0086 запросить цену → | Parts packet (reference adjust) |

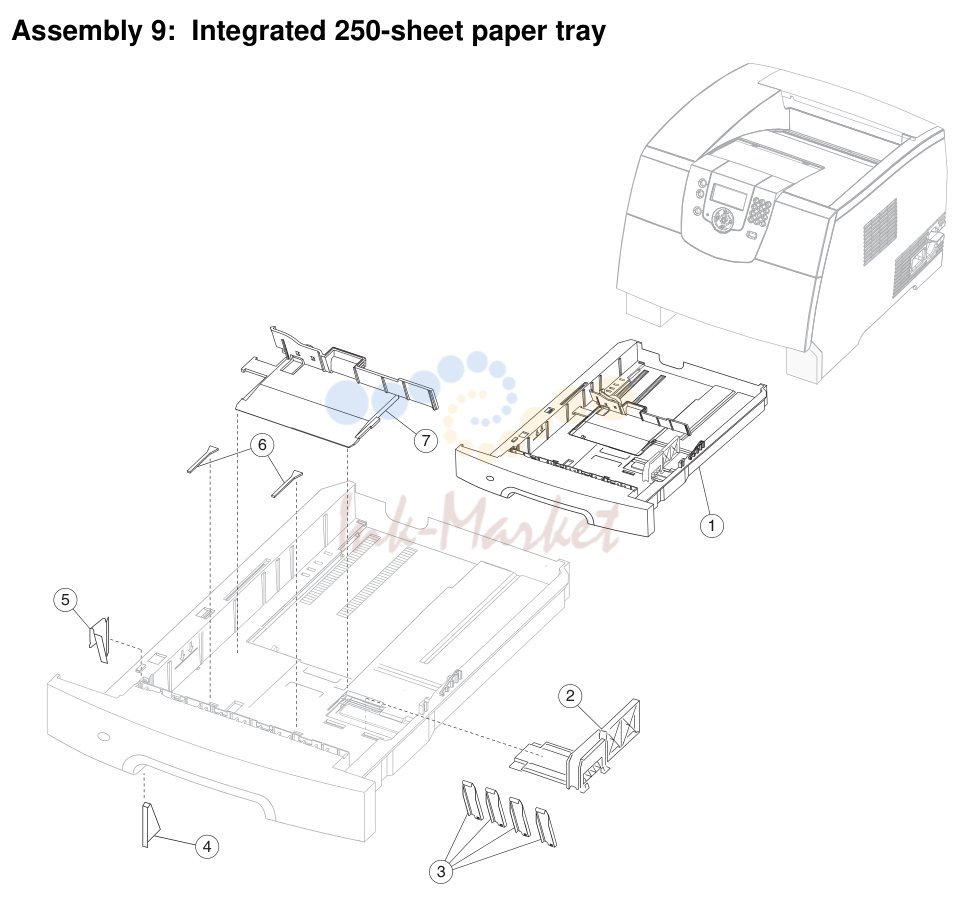

9. Assembly 9: Integrated 250-sheet paper tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9-1 | 40X3231 запросить цену → | 1 1 Integrated 250-sheet tray | |
| 2 | 40X0092 запросить цену → | 1 1 Side restraint-250-sheet tray | |
| 3 | 40X0093 запросить цену → | 4 1 Wear strips | |
| 4 | 40X0263 запросить цену → | 1 1 Pass thru plate-250-sheet tray | |
| 5 | 40X0094 запросить цену → | 1 1 Wear plate-250-sheet tray | |
| 6 | 40X0105 запросить цену → | 2 1 Restraint pad | |
| 7 | 40X0090 запросить цену → | 1 1 Back restraint-250-sheet tray |

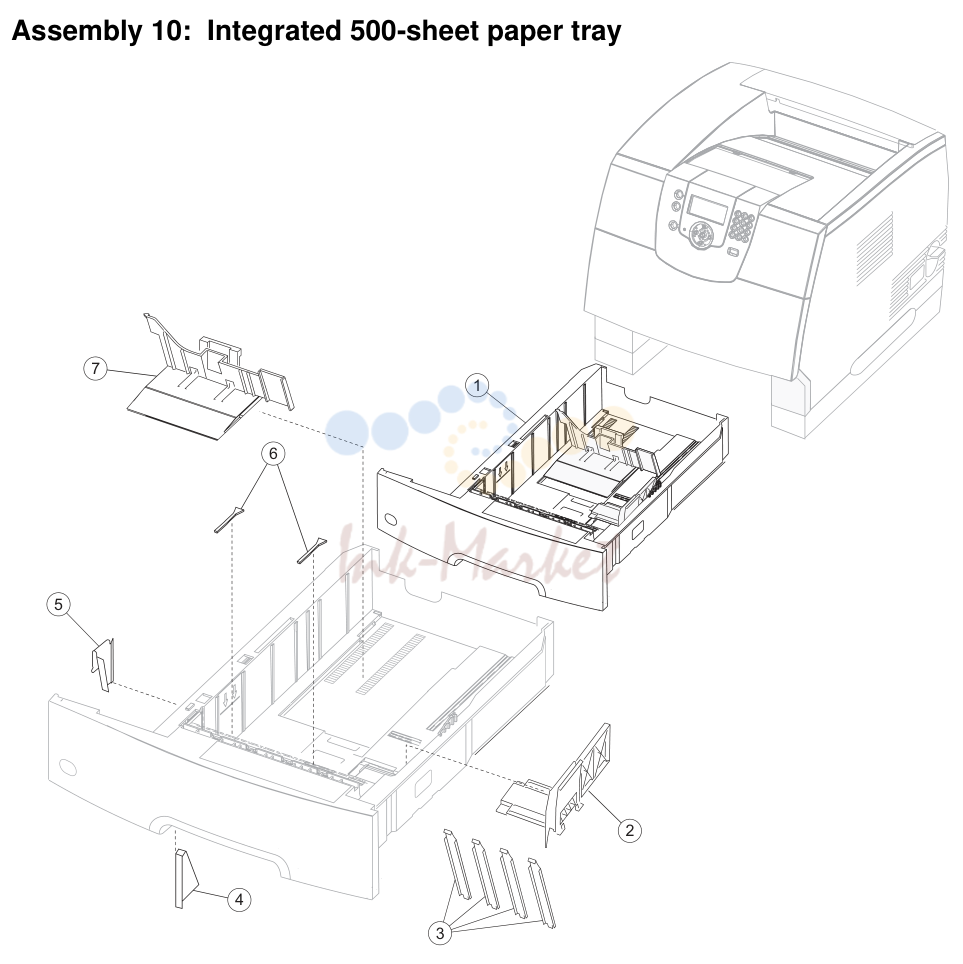

10. Assembly 10: Integrated 500-sheet paper tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-1 | 40X4663 запросить цену → | 1 1 Tray assembly-500-sheet tray | |
| 2 | 40X0099 запросить цену → | 1 1 Side restraint | |
| 3 | 40X0182 запросить цену → | 4 1 Wear strip | |
| 4 | 40X0103 запросить цену → | 1 1 Pass thru plate-500-sheet tray | |
| 5 | 40X0183 запросить цену → | 1 1 Wear plate-500-sheet tray | |
| 6 | 40X0105 запросить цену → | 2 1 Restraint pad | |
| 7 | 40X0106 запросить цену → | 1 1 Back restraint |

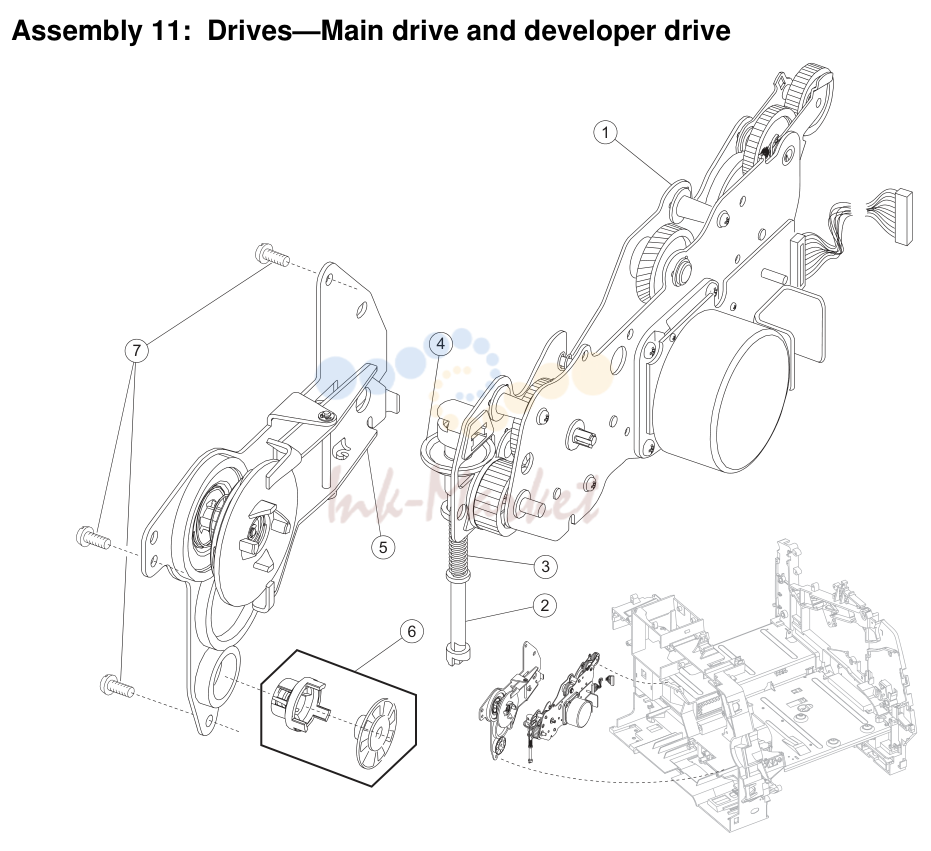

11. Assembly 11: Drives-Main drive and developer drive
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-1 | 40X0107 запросить цену → | 1 1 Gearbox with motor | |
| 2 | 40X0110 запросить цену → | 1 1 Power takeoff shaft-250-sheet, 000/010 | |
| 2 | 40X0111 запросить цену → | 1 1 Power takeoff shaft-500-sheet, 200/210/400/410 | |
| 3 | 40X0112 запросить цену → | 1 1 Power takeoff shaft spring | |
| 4 | 99A0954 запросить цену → | 1 1 Bevel gear with grease packet and washer | |
| 5 | 40X0114 запросить цену → | 1 1 Developer drive assembly | |
| 6 | 40X0115 запросить цену → | Parts packet, developer drive | |
| 7 | 3 Parts packet (developer drive ground screw) (PP 40X0165) |

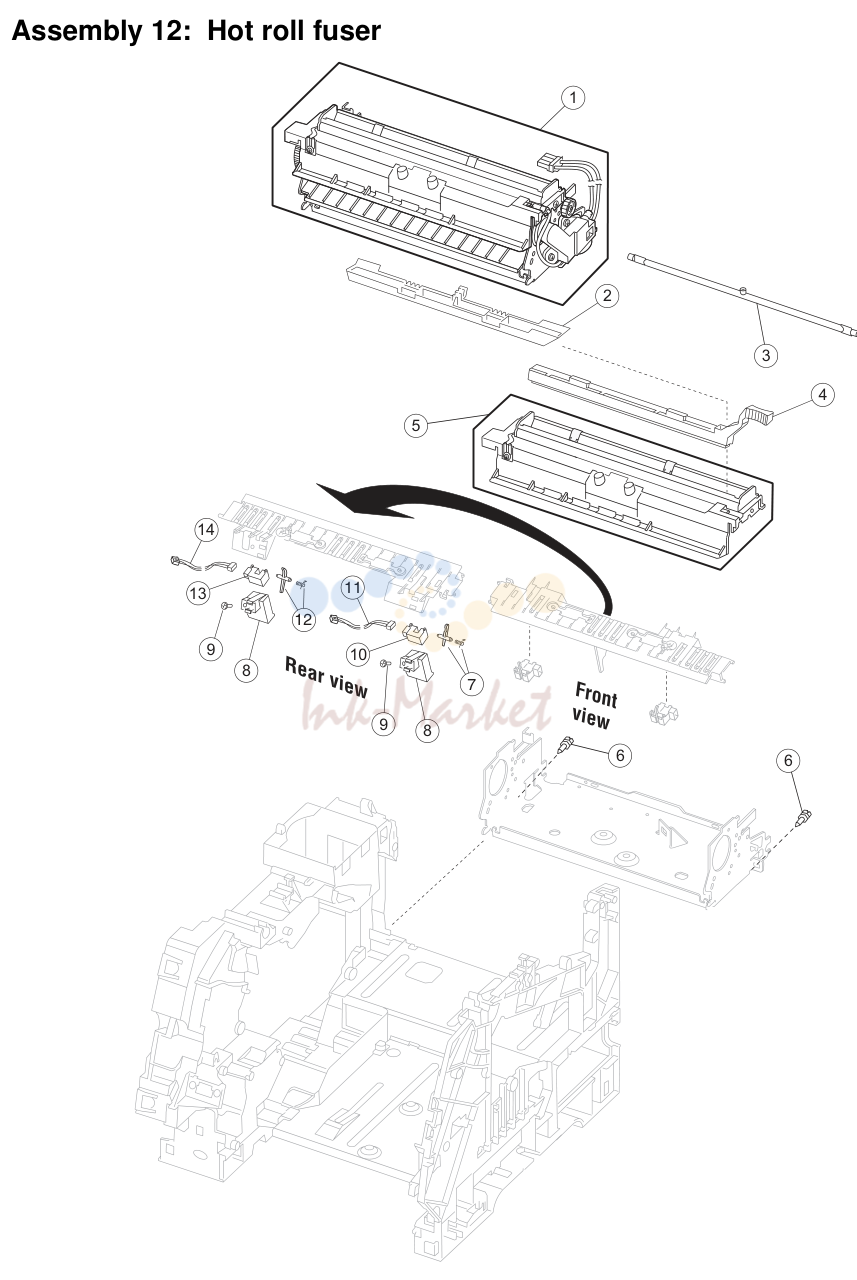

12. Assembly 12: Hot roll fuser
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-1 | 40X2592 запросить цену → | 1 1 Fuser assembly w/115 V lamp | |
| 1 | 40X2591 запросить цену → | 1 1 Fuser assembly w/100 V lamp | |
| 1 | 40X2590 ✓ в наличии | 1 1 Fuser assembly w/220 V lamp | |
| 2 | 40X0120 запросить цену → | 1 1 Fuser wiper cavity cover | |
| 3 | 40X0122 запросить цену → | 1 1 Fuser lamp, 115V | |
| 3 | 40X0123 запросить цену → | 1 1 Fuser lamp, 220V | |
| 4 | 40X2665 ✓ в наличии | 1 1 Oil fuser wiper (black housing) | |
| 4 | 40X2666 запросить цену → | 1 1 Wax fuser wiper (gray housing) | |
| 5 | 40X0121 запросить цену → | 1 Fuser cover assembly kit, including: | |
| 6 | Parts packet (fuser mounting screw) (PP 40X0254)) | ||
| 7 | 40X0239 запросить цену → | 1 Exit sensor flag/spring kit, including: | |
| 8 | 40X0236 запросить цену → | 1 1 Exit/narrow media sensor cover | |
| 9 | Parts packet (PP 40X0165) | ||
| 10 | 40X0125 запросить цену → | 1 1 Exit sensor | |
| 11 | 40X0230 запросить цену → | 1 1 Exit sensor cable | |
| 12 | 40X0238 запросить цену → | 1 Narrow media flag/spring kit, including: | |
| 1 | • Spring | ||
| 1 | • Flag | ||
| 13 | 40X0124 запросить цену → | 1 1 Narrow media sensor | |
| 14 | 40X0229 запросить цену → | 1 1 Narrow media sensor cable |

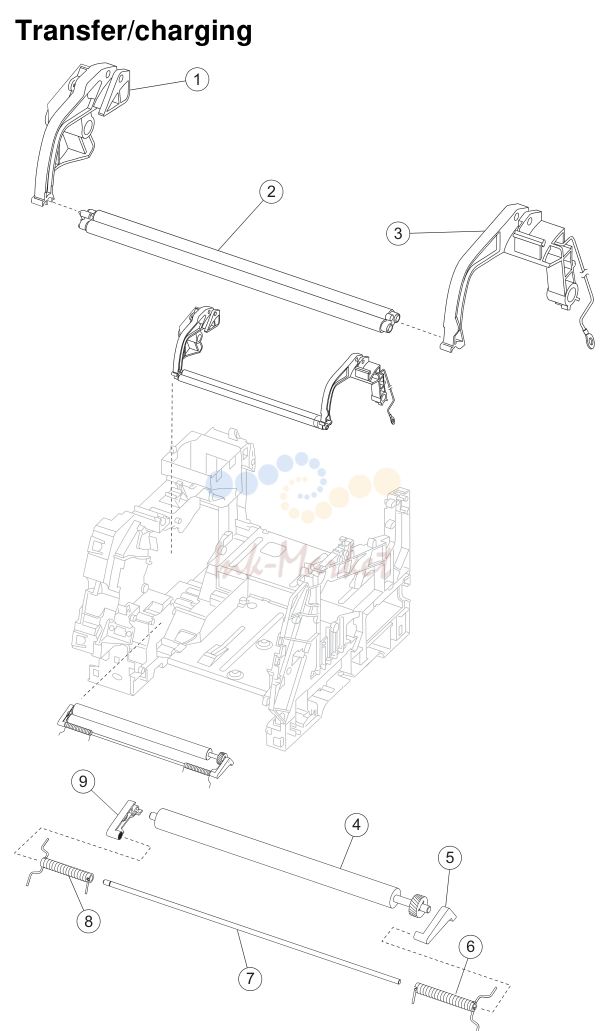

13. Assembly 13: Transfer/charging
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 13-1 | 40X0126 запросить цену → | 1 Parts kit, charge roll link asm, left side | |
| 2 | 40X0127 ✓ в наличии | 1 2 Charge roll assembly, dual | |
| 3 | 40X0129 запросить цену → | 1 Parts kit, right side charge roll link assembly | |
| 4 | 40X0130 ✓ в наличии | 1 1 Transfer roll assembly | |
| 5 | 40X0131 запросить цену → | 1 1 Transfer roll assembly right arm | |
| 6 | 40X0132 запросить цену → | 1 1 Transfer roll right spring | |
| 7 | 40X0133 запросить цену → | 1 1 Transfer pivot shaft | |
| 8 | 40X0134 запросить цену → | 1 1 Transfer roll left spring | |
| 9 | 40X0135 запросить цену → | 1 1 Transfer roll left arm |
14. Assembly 14: Electronics-power supplies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14-1 | 40X4269 запросить цену → | 1 1 LVPS-115 V ac, 000/010 | |
| 1 | 56P4233 запросить цену → | 1 1 LVPS-220 V ac, 000/010 | |
| 1 | 40X4271 запросить цену → | 1 1 LVPS-115 V ac, 200/210/400/410 | |
| 1 | 56P4238 запросить цену → | 1 1 LVPS-220 V ac, 200/210/400/410 | |
| 2 | 40X0260 запросить цену → | 1 1 Power cord set (8 ft right angle, 13 amp)-United States, Canada, | |
| 2 | 40X0256 запросить цену → | 1 1 Power cord set (8 ft right angle)-Bolivia and Peru | |
| 2 | 40X0255 запросить цену → | 1 1 Power cord set (8 ft right angle)-Argentina | |
| 2 | 40X0257 запросить цену → | 1 1 Power cord set (8 ft right angle)-Chile, Uruguay | |
| 2 | 40X0258 запросить цену → | 1 1 Power cord set (8 ft right angle)-Arabic, Austria, Belgium, Bluemark, CIS, | |
| 2 | 40X0293 запросить цену → | 1 1 Power cord set (8 ft right angle)-Arabic, Austria, Belgium, Bluemark, CIS, | |
| 2 | 40X4596 запросить цену → | 1 1 Power cord set (6 ft right angle)-Brazil | |
| 2 | 40X0301 запросить цену → | 1 1 Power cord set (8 ft straight)-AS/NZS | |
| 2 | 40X0271 запросить цену → | 1 1 Power cord set (8 ft straight)-Hong Kong | |
| 2 | 40X0272 запросить цену → | 1 1 Power cord set (8 ft right angle)-Japan | |
| 2 | 40X0280 запросить цену → | 1 1 Power cord set (6 ft straight)-Korea | |
| 2 | 40X0303 запросить цену → | 1 1 Power cord set (8 ft straight)-PRC | |
| 2 | 40X0281 запросить цену → | 1 1 Power cord set (6 ft right angle)-Taiwan | |
| 2 | 40X0294 запросить цену → | 1 1 Power cord set (8 ft right angle)-Denmark, Norway, and Sweden | |
| 2 | 40X0295 запросить цену → | 1 1 Power cord set (8 ft right angle)-Israel | |
| 2 | 40X0304 запросить цену → | 1 1 Power cord set (8 ft right angle)-Botswana, Lesotho, Namibia, Pakistan, | |
| 2 | 40X0305 запросить цену → | 1 1 Power cord set (8 ft right angle)-Switzerland | |
| 3 | 40X4275 ✓ в наличии | 1 1 High voltage power supply | |
| 4 | 1 Parts packet (PP 40X0165) | ||
| 5 | 40X0223 запросить цену → | 1 1 Front cable harness (HVPS/input sensor/toner sensor) |
15. Assembly 15: Electronics-card assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 15-1 | 40X0148 запросить цену → | 1 1 Interconnect card assembly (2 slot), 200/210/400/410 | |
| 2 | 40X0147 запросить цену → | 1 1 Interconnect card assembly (1 slot), 000/010 | |
| 3 | 40X5923 запросить цену → | 1 1 System board assembly (non-network), | |
| 3 | 40X5925 запросить цену → | 1 1 System board assembly (non-network), | |
| 3 | 40X5927 запросить цену → | 1 1 System board assembly (non-network), | |
| 4 | 40X5924 запросить цену → | 1 1 System board assembly (network), | |
| 4 | 40X5926 запросить цену → | 1 1 System board assembly (network), | |
| 4 | 40X5298 запросить цену → | 1 1 System board assembly (network), | |
| 5 | 40X3212 запросить цену → | 1 1 Bar code card assembly | |
| 5 | 40X3378 запросить цену → | 1 1 IPDS/SCS card assembly | |
| 5 | 40X0199 запросить цену → | 1 1 PrintCryption card assembly | |
| 5 | 40X0265 запросить цену → | 1 1 PRESCRIBE card assembly |
16. Assembly 16: Electronics-shields
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 16-1 | 40X0150 запросить цену → | 1 1 Outer shield-2 slot, 200/210/400/410 | |
| 2 | Parts packet (INA cover mounting screw) (PP 40X0165) | ||
| 2 | Parts packet (outer shield mounting screw) (PP 40X0165) | ||
| 2 | Parts packet (inner shield mounting screw) (PP 40X0165) | ||
| 3 | 40X0149 запросить цену → | 1 1 Inner shield assembly-2 slot, 200/210/400/410 | |
| 4 | 40X0153 запросить цену → | 1 1 INA flat cover (blank) | |
| 5 | 40X0152 запросить цену → | 1 1 Ethernet shield (blank), 010/210/410 | |
| 6 | 40X0154 запросить цену → | 1 1 Inner shield assembly-1 slot. 000/010 | |
| 7 | 40X0222 запросить цену → | 1 1 Outer shield-1 slot, 000/010 | |
| 17-1 | 40X0223 запросить цену → | 1 1 HVPS/input sensor/toner sensor cable assembly | |
| 2 | 40X0160 запросить цену → | 1 1 MPF sensor cable | |
| 3 | 40X0264 запросить цену → | 1 1 Output bin sensor cable | |
| 7-34 | Service Manual | ||
| 18-1 | 40X0061 запросить цену → | 1 1 Laser printhead cable assembly | |
| 2 | 40X0074 запросить цену → | 1 1 Autocompensator motor cable | |
| 3 | 40X0046 запросить цену → | 1 1 Paper size sensing board/Tray 1 autocompensator paper out/low cable |
17. Assembly 19: Cabling diagrams 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19-1 | 40X0034 запросить цену → | 1 1 Signature button contact assembly with cable | |
| 2 | 40X0156 запросить цену → | 1 1 Bottom/front autoconnect cable assembly | |
| 3 | 40X0223 запросить цену → | 1 1 HVPS/input sensor/toner sensor cable assembly | |
| 4 | 40X0157 запросить цену → | 1 1 Top autoconnect cable assembly | |
| 5 | 40X0224 запросить цену → | 1 1 LVPS to system board cable assembly |
18. Assembly 20: Cabling diagrams 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 20-1 | 40X0006 запросить цену → | 1 1 Upper front cover hinge assembly, includes: | |
| 2 | 40X0162 запросить цену → | 1 1 System board to fuser board cable assembly | |
| 3 | 40X0163 запросить цену → | 1 1 Fuser AC lamp to LVPS cable assembly | |
| 4 | 40X0226 запросить цену → | 1 1 Fuser connector (fuser AC to fuser lamp) |
19. Assembly 21: Cabling diagrams 5
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21-1 | 40X0083 запросить цену → | 1 1 Frame assembly with solenoid and cable | |
| 2 | 40X0159 запросить цену → | 1 1 Main drive motor cable assembly | |
| 3 | 40X0035 запросить цену → | 1 1 EP fan with cable-250 sheet, 000/010 | |
| 3 | 40X0249 запросить цену → | 1 1 EP fan with cable-500 sheet, 200/210/400/410 | |
| 4 | 40X0053 запросить цену → | 1 1 Main fan, 250 sheet | |
| 4 | 40X0054 ✓ в наличии | 1 1 Main fan, 500 sheet | |
| 5 | 40X0161 запросить цену → | 1 1 Ground cable | |
| 22-1 | 40X3230 запросить цену → | 1 1 250-sheet paper drawer, complete assembly | |
| 2 | 1 1 Parts packet, screw (switch spring) (PP 99A0263) | ||
| 3 | 99A0063 запросить цену → | 1 1 Switch activate spring | |
| 4 | 56P4129 запросить цену → | 1 1 Paper out arm-250-sheet | |
| 5 | 3 3 Parts packet, screw (auto comp mounting) (PP 99A0263) | ||
| 5 | 4 4 Parts packet (PP 99A0263) | ||
| 6 | 40X3232 запросить цену → | 1 1 Pick arm assembly | |
| 7 | 56P1228 запросить цену → | 1 1 Bellcrank-250-sheet paper tray | |
| 8 | 99A1929 запросить цену → | 2 1 Bellcrank spring-250-sheet paper tray | |
| 9 | 40X4308 ✓ в наличии | 2 2 Pick roll assembly | |
| 10 | 40X3234 запросить цену → | 1 1 Bin low sensor with cable | |
| 11 | 40X3233 запросить цену → | 1 1 Option pass thru sensor | |
| 12 | 99A0272 запросить цену → | 1 1 Drive shaft-250-sheet | |
| 13 | 99A0275 запросить цену → | 1 1 Power takeoff spring | |
| 14 | 40X3237 запросить цену → | 1 1 Base assembly | |
| 7-42 | Service Manual | ||
| 23-1 | 40X3231 запросить цену → | 1 1 Tray assembly, option-250-sheet | |
| 2 | 40X3235 запросить цену → | 1 1 Side restraint-250-sheet tray | |
| 3 | 56P1279 запросить цену → | 1 4 Wear strips | |
| 4 | 56P4230 запросить цену → | 1 1 Clip-250-sheet pass thru | |
| 5 | 99A0121 запросить цену → | 1 1 Plate-250-sheet tray wear | |
| 6 | 99A0120 запросить цену → | 1 2 Restraint pad | |
| 7 | 40X3236 запросить цену → | 1 1 Back restraint-250-sheet tray | |
| 24-1 | 40X3243 запросить цену → | 1 1 Drawer and tray assembly, complete-500-sheet option | |
| 2 | 3 3 Parts packet (auto comp mounting screw) (PP 99A0263) | ||
| 3 | 40X3246 запросить цену → | 1 1 Pick arm assembly-500 sheet | |
| 4 | 56P1228 запросить цену → | 1 1 Bellcrank spring arm | |
| 5 | 56P2540 запросить цену → | 1 1 Bellcrank spring-500-sheet option tray | |
| 6 | 40X4308 ✓ в наличии | 1 2 Pick roll assembly | |
| 7 | 40X3233 запросить цену → | 1 1 Option pass thru sensor | |
| 8 | 99A0275 запросить цену → | 1 1 Power takeoff spring | |
| 9 | 99A0447 запросить цену → | 1 1 Drive shaft-500-sheet | |
| 10 | 40X3234 запросить цену → | 1 1 Bin low sensor with cable | |
| 11 | 40X3247 запросить цену → | 1 1 Base assembly, 500-sheet | |
| 12 | 56P4145 запросить цену → | 1 1 Paper out arm-500-sheet drawer | |
| 13 | 99A0063 запросить цену → | 1 1 Switch activate spring | |
| 14 | 1 1 Parts packet (screw) (PP 99A0263) | ||
| 7-44 | Service Manual | ||
| 25-1 | 40X4663 запросить цену → | 1 1 Tray assembly-500-sheet | |
| 2 | 56P4137 запросить цену → | 1 1 Side restraint-500-sheet tray | |
| 3 | 99A0292 запросить цену → | 1 4 Wear strips | |
| 4 | 56P4196 запросить цену → | 1 1 Pass thru plate | |
| 5 | 56P4195 запросить цену → | 1 1 Plate-500-sheet wear | |
| 6 | 99A0120 запросить цену → | 1 2 Restraint pad | |
| 7 | 56P4147 запросить цену → | 1 1 Back restraint-500-sheet tray | |
| 26-1 | 56P4100 запросить цену → | 1 1 Duplex assembly.-250-sheet | |
| 1 | 56P4102 запросить цену → | 1 1 Duplex assembly-500-sheet | |
| 7-46 | Service Manual | ||
| 28-1 | 40X3270 запросить цену → | 1 1 Complete output expander assembly | |
| 2 | 99A0104 запросить цену → | 1 1 Upper diverter spring | |
| 3 | 1 11 Parts packet (PP 99A0263) | ||
| 4 | 56P4198 запросить цену → | 1 1 Output expander tray | |
| 5 | 56P4163 запросить цену → | 1 1 Left side cover | |
| 6 | 40X3265 запросить цену → | 1 1 Bin full dual sensor upper stacker assembly | |
| 7-48 | Service Manual | ||
| 29-1 | 40X3267 запросить цену → | 1 1 Rear access door assembly | |
| 2 | 56P4235 запросить цену → | 1 1 Right side cover | |
| 3 | Parts packet, screw (PP 99A0263) | ||
| 4 | 40X3264 запросить цену → | 1 1 Output expander pass thru sensor | |
| 30-1 | 40X3263 запросить цену → | 1 Complete high-capacity output expander | |
| 2 | 40X3267 запросить цену → | 2 1 Rear access door assembly | |
| 3 | 56P4211 запросить цену → | 4 1 Rear door latch | |
| 4 | 56P4204 запросить цену → | 1 1 Right cover | |
| 6 | 56P4205 запросить цену → | 1 1 Front cover | |
| 7 | 40X3268 запросить цену → | 1 1 Output tray assembly | |
| 8 | 56P4203 запросить цену → | 1 1 Left cover | |
| 7-50 | Service Manual | ||
| 31-1 | 99A0104 запросить цену → | 2 1 Upper diverter spring | |
| 2 | 99A0415 запросить цену → | 1 1 Swing arm spring | |
| 3 | 31 Parts packet (PP 99A0263) | ||
| 4 | 56P4212 запросить цену → | 1 1 Bin full dual sensor upper stacker assembly flag | |
| 5 | 40X3265 запросить цену → | 1 1 Bin full dual sensor upper stacker assembly |
20. Assembly 32: High-capacity output expander 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 33-1 | 40X3238 запросить цену → | 1 Complete 5-bin mailbox option | |
| 2 | 56P4176 запросить цену → | 1 1 Redrive cap cover | |
| 3 | 56P4180 запросить цену → | 1 1 Wire cover | |
| 4 | 56P4181 запросить цену → | 1 1 Top bin cover | |
| 5 | 56P4211 запросить цену → | 2 2 Rear access door latch | |
| 6 | 99A0104 запросить цену → | 1 1 Upper diverter spring | |
| 7 | 56P4183 запросить цену → | 1 1 Rear access door | |
| 8 | 56P4178 запросить цену → | 1 1 Right side cover | |
| 9 | 40X3242 запросить цену → | 2 1 5-bin mailbox pass thru sensor | |
| 10 | 56P4182 запросить цену → | 5 1 Paper cap tray | |
| 11 | 56P4191 запросить цену → | 1 1 5-bin mailbox assembly kit | |
| 12 | 1 1 5-bin mailbox assembly kit, order 56P4191 | ||
| 13 | 56P4186 запросить цену → | 5 1 Bin full flag | |
| 14 | 40X3240 запросить цену → | 5 1 Dual paper height sensor | |
| 15 | Parts packet (board mounting screw) (PP 99A0263) | ||
| 16 | 56P4179 запросить цену → | 1 1 Left side cover |
21. Assembly 34: 5-bin mailbox 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 35-1 | 40X3249 запросить цену → | 1 1 Complete option assembly (A4) | |
| 2 | 99A1818 запросить цену → | 1 1 Wear dimple strip | |
| 3 | 99A0681 запросить цену → | 4 1 Wear strip | |
| 4 | 40X3254 запросить цену → | 1 1 Front door assembly | |
| 5 | 56P4157 запросить цену → | 1 2 Door hinge | |
| 6 | 4 1 Parts packet (6-32 hinge mounting nut) (PP 99A0676) | ||
| 7 | 4 1 Parts packet (hinge mounting flat washer) (PP 99A0677) | ||
| 8 | 4 1 Parts packet (hinge mounting star washer) (PP 99A0677) | ||
| 9 | 40X3252 запросить цену → | 1 1 2000-sheet option control card assembly | |
| 10 | 99A0658 запросить цену → | 2 2 Door magnet |
22. Assembly 36: High-capacity feeder 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36-1 | 99A0654 запросить цену → | 1 1 Paper low switch | |
| 2 | Parts packet (nuts) (PP 99A0676) | ||
| 3 | 40X3262 запросить цену → | 1 1 AC external jumper cord | |
| 4 | 40X2669 запросить цену → | 1 1 Power supply board | |
| 37-1 | 99A0275 запросить цену → | 1 1 Power takeoff spring | |
| 2 | 99A0272 запросить цену → | 1 1 Drive shaft-250-sheet | |
| 7-62 | Service Manual | ||
| 38-1 | 3 Parts packet (auto comp assembly mounting screw) (PP 99A0263) | ||
| 2 | 40X3255 запросить цену → | 1 1 Pick arm assembly-2000-sheet | |
| 3 | 40X4308 ✓ в наличии | 2 2 Pick roll assembly | |
| 4 | 40X3233 запросить цену → | 1 1 Option pass thru sensor | |
| 39-1 | 40X3280 запросить цену → | 1 Complete vertical kiosk option | |
| 2 | 40X3269 запросить цену → | 1 Complete horizontal kiosk option | |
| 7-64 | Service Manual | ||
| 40-1 | 40X3273 запросить цену → | 1 Complete option | |
| 2 | 40X3276 запросить цену → | 1 1 Rear access door | |
| 3 | 56P4211 запросить цену → | 2 1 Rear access door latch | |
| 4 | 56P4214 запросить цену → | 1 1 Right base assembly cover | |
| 5 | 56P4216 запросить цену → | 1 1 Stapler access cover | |
| 6 | 40X3274 запросить цену → | 1 1 Stapler access door switch assembly | |
| 7 | 40X3277 запросить цену → | 1 1 Output assembly tray | |
| 8 | 40X1816 запросить цену → | 1 1 Stacking bail kit | |
| 9 | 56P4213 запросить цену → | 1 1 Left base assembly cover | |
| 10 | 56P4218 запросить цену → | 1 1 Top assembly cover |
