Dell 2330DN/3330DN — каталог запчастей со схемами

Содержание

1. Assembly 1: Covers
2. Assembly 2: Electronics
3. Assembly 3: Frame

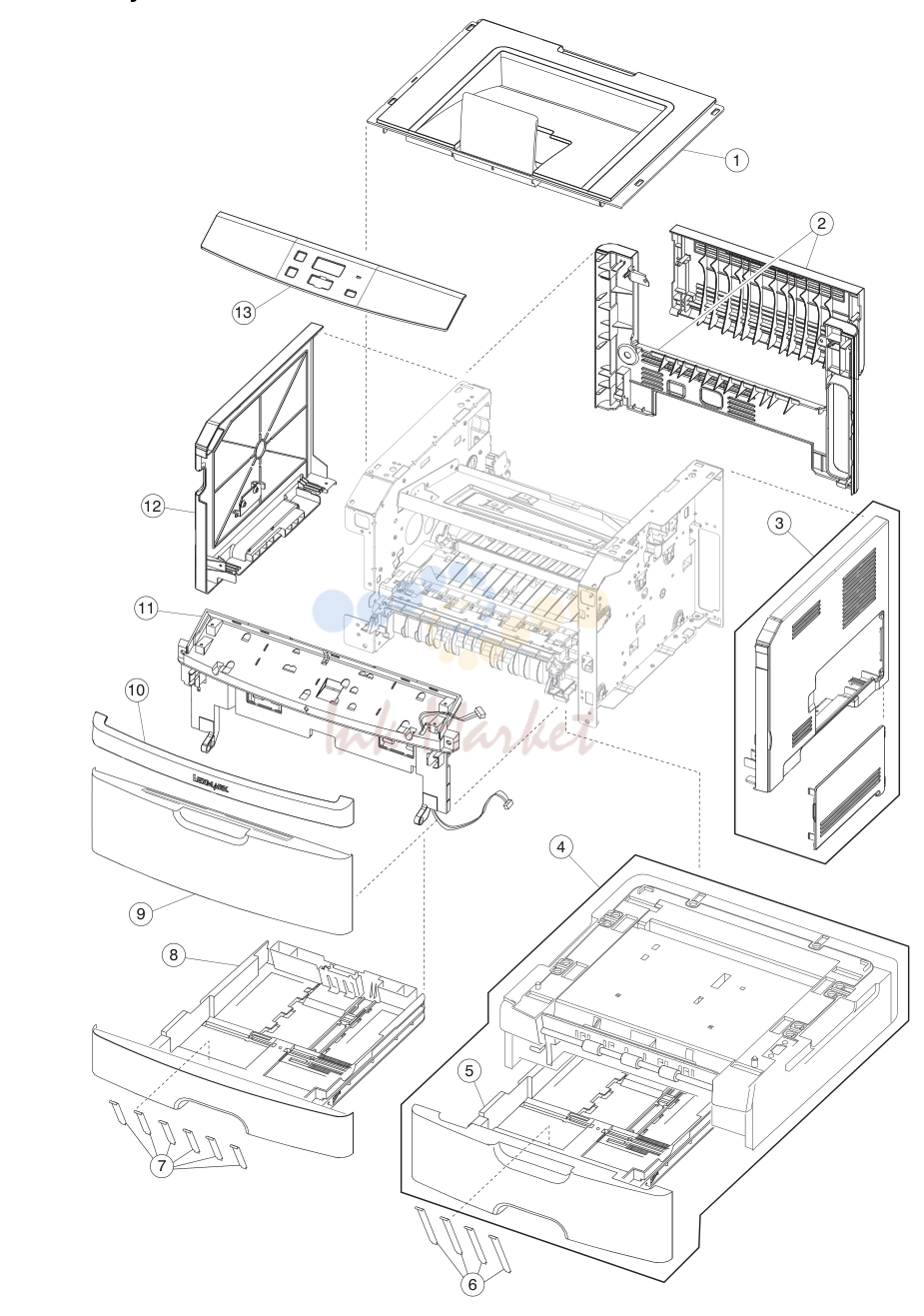

1. Assembly 1: Covers

1. Assembly 1: Covers

№	Артикул	Альт. артикул	Описание
1-1	40X5373 запросить цену →		1 1 Top cover assembly
2	40X5377 запросить цену →		1 1 Rear upper and lower cover assembly
3	40X5375 запросить цену →		1 1 Right side cover
4	40X5398 запросить цену →		1 1 Optional 250-sheet tray
4	40X5399 запросить цену →		1 1 Optional 550-sheet tray
5	40X5394 запросить цену →		1 1 250-sheet (Tray 2) assembly
5	40X5395 запросить цену →		1 1 550-sheet (Tray 2) assembly
6	40X2855 запросить цену →		1 4 Tray 2 wear strips (550-sheet tray only)
7	40X5382 запросить цену →		1 6 Wear strips (250-sheet trays, optional and primary)
8	40X5381 ✓ в наличии		1 1 Main tray
9	40X5379 запросить цену →		1 1 Front door cover
10	40X5359 запросить цену →		1 1 Nameplate cover
11	40X5378 запросить цену →		1 1 Front access door assembly
12	40X5374 запросить цену →		1 1 Left side cover
13	40X5355 запросить цену →		1 1 LCD bezel cover, 2330d
13	40X5390 запросить цену →		1 1 LCD bezel cover, 2330dn

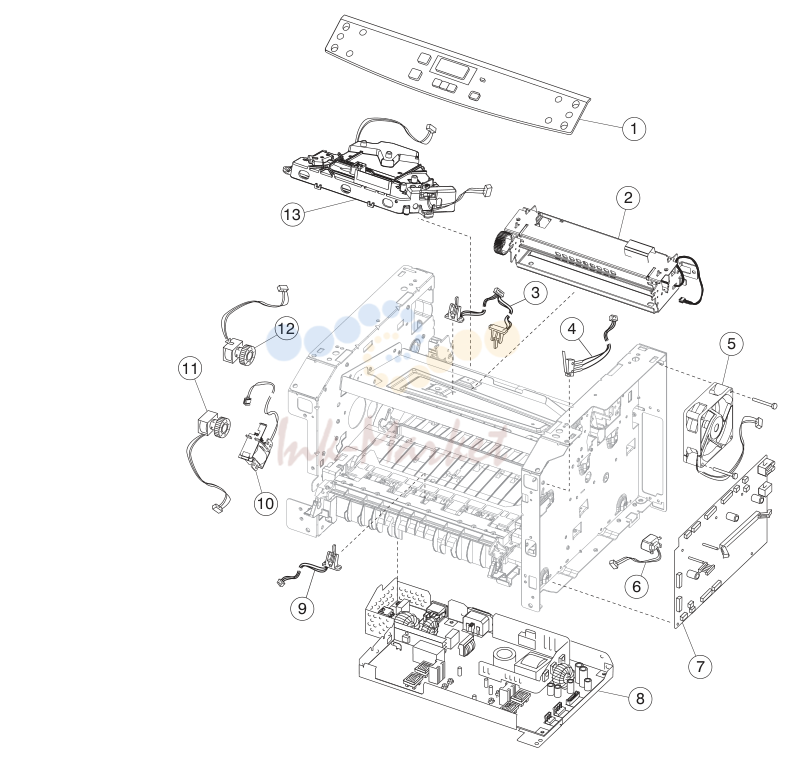

2. Assembly 2: Electronics

2. Assembly 2: Electronics

№	Артикул	Альт. артикул	Описание
2-1	40X5354 запросить цену →		1 LCD operator panel assembly, 2330d/2330dn
2	40X5344 запросить цену →		1 Fuser assembly, 115V
2	40X5345 ✓ в наличии		1 Fuser assembly, 230V
2	40X5346 запросить цену →		1 Fuser assembly, 100V
3	40X5365 ✓ в наличии		1 1 Duplex and media sensor assembly
4	40X5360 ✓ в наличии		1 1 Access door open sensor assembly
5	40X5392 ✓ в наличии		1 1 Cooling fan (screws included)
6	40X5385 ✓ в наличии		1 1 Toner low sensor
7	40X5347 ✓ в наличии		1 1 Controller board, 2330d
7	40X5349 запросить цену →		1 1 Controller board, 2330dn
8	40X4361 запросить цену →		1 LVPS/HVPS card assembly, 110V/100V
8	40X4362 запросить цену →		1 LVPS/HVPS card assembly, 220V
9	40X5366 ✓ в наличии		1 1 Manual input sensor assembly
10	40X5369 ✓ в наличии		1 1 Manual feed solenoid
11	40X5371 ✓ в наличии		1 1 MPF feed clutch
12	40X5370 ✓ в наличии		1 1 Media feed (ACM) clutch
13	40X5387 ✓ в наличии		1 LSU, 2330d/2330dn (printhead)

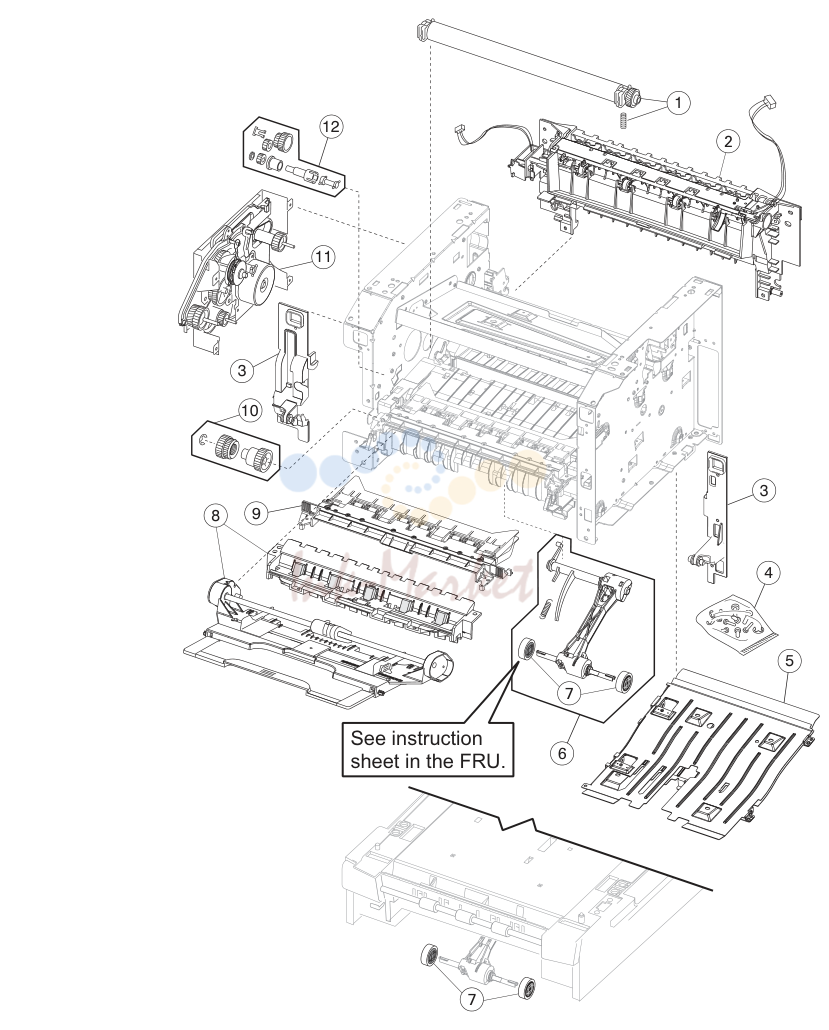

3. Assembly 3: Frame

3. Assembly 3: Frame

№	Артикул	Альт. артикул	Описание
3-1	40X5364 ✓ в наличии		1 Transfer roll, bearings, gear, spring (CBM)
2	40X5372 ✓ в наличии		1 Media exit guide assembly (redrive)
3	40X5397 запросить цену →		1 1 Front mounts
4	40X5396 запросить цену →		N/A Screws, miscellaneous
5	40X5380 ✓ в наличии		1 1 Complete duplex assembly
6	40X5453 запросить цену →		1 1 Media (ACM) drive assembly
7	40X5451 ✓ в наличии		2 2 Paper feed, ACM tires
7	40X5440 ✓ в наличии		1 2 Tray 2 paper feed tires
8	40X5358 запросить цену →		1 1 MPF tray assembly
9	40X5383 ✓ в наличии		1 1 Upper front frame assembly
10	40X5368 ✓ в наличии		1 1 Manual feed clutch CBM
11	40X5367 ✓ в наличии		1 1 Main drive gearbox (in motor)
12	40X5363 ✓ в наличии		1 1 Duplex gear drive CBM

Источник: Инк-Маркет.ру.
