Содержание

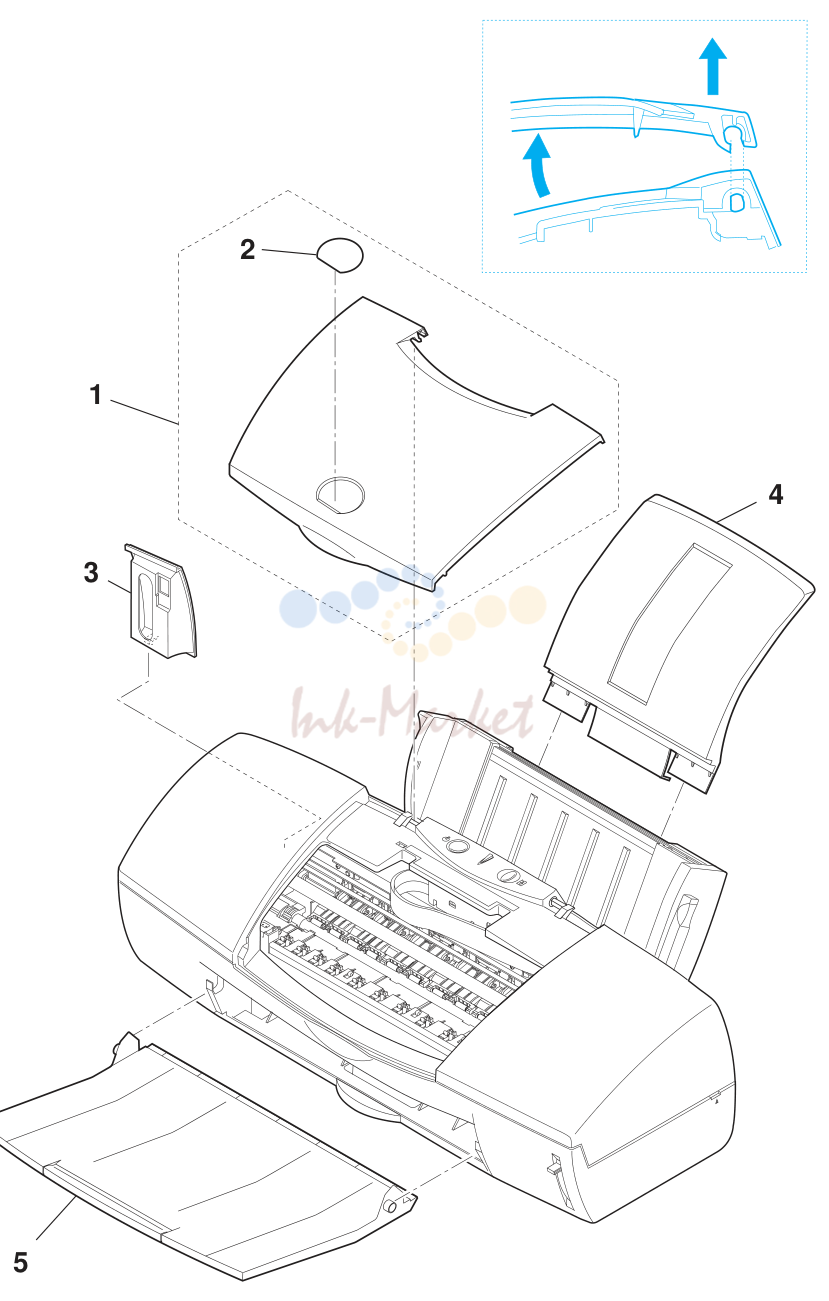

1. FRONT COVER

1. FRONT COVER

№АртикулАльт. артикулОписание
2- 1 QF5-0602-000 1 FRONT COVER ASS'Y FOR S4500
2QB1-4846-000 запросить цену →1 PLATE, LOGO FOR S4500
3QB1-4836-000 запросить цену →1 COVER, I/F
4QB1-4842-000 запросить цену →1 SUPPORT, PAPER
5QG5-1405-020 запросить цену →1 OUT PUT TRAY UNIT

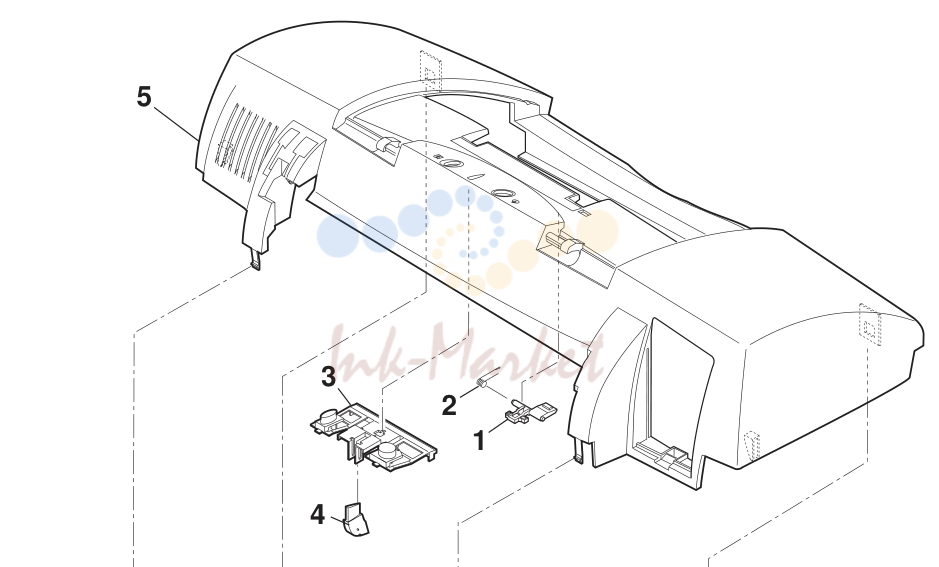

2. UPPER COVER

2. UPPER COVER

№АртикулАльт. артикулОписание
3- 1 QB1-4834-000 1 ARM, SWITCH
2QS5-2207-000 запросить цену →1 SPRING, ARM
3QB1-4169-000 запросить цену →1 BUTTON, PUSH
4QB1-4170-000 запросить цену →1 GUIDE, INDICATOR
5QF5-0601-000 запросить цену →1 UPPER COVER ASS'Y

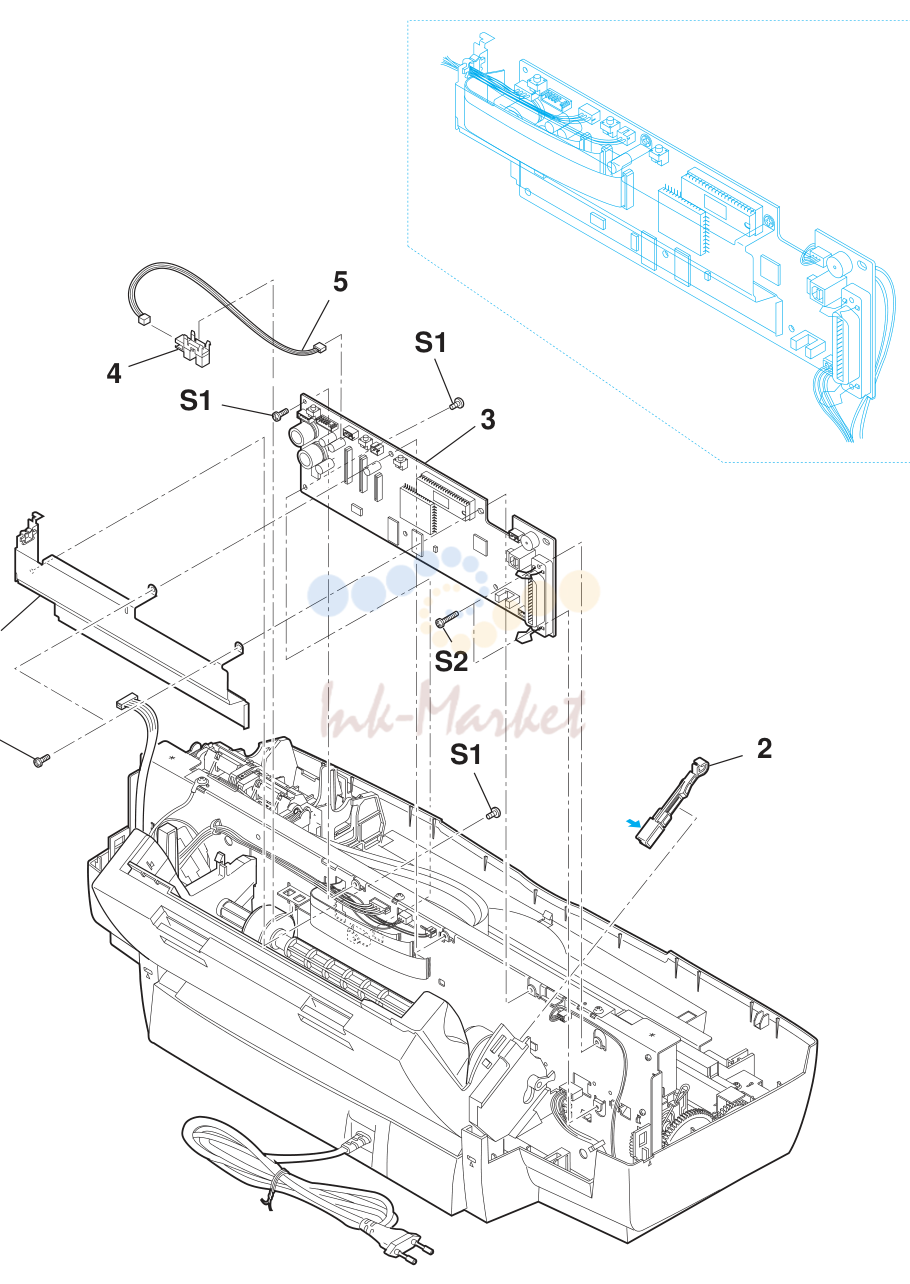

3. LOGIC BOARD

3. LOGIC BOARD

№АртикулАльт. артикулОписание
4- 1 QF5-0517-000 1 LOGIC BOARD COVER ASS'Y
2QB1-3610-000 запросить цену →1 HOLDER, SHEET FEEDER
3QG2-3253-000 запросить цену →1 LOGIC BOARD ASS'Y
4WG8-5362-000 запросить цену →N 1 IC, TLP1241(C5), PHOTO INTERRUPTER
5QH2-2381-000 запросить цену →1 CABLE, EXTENSION

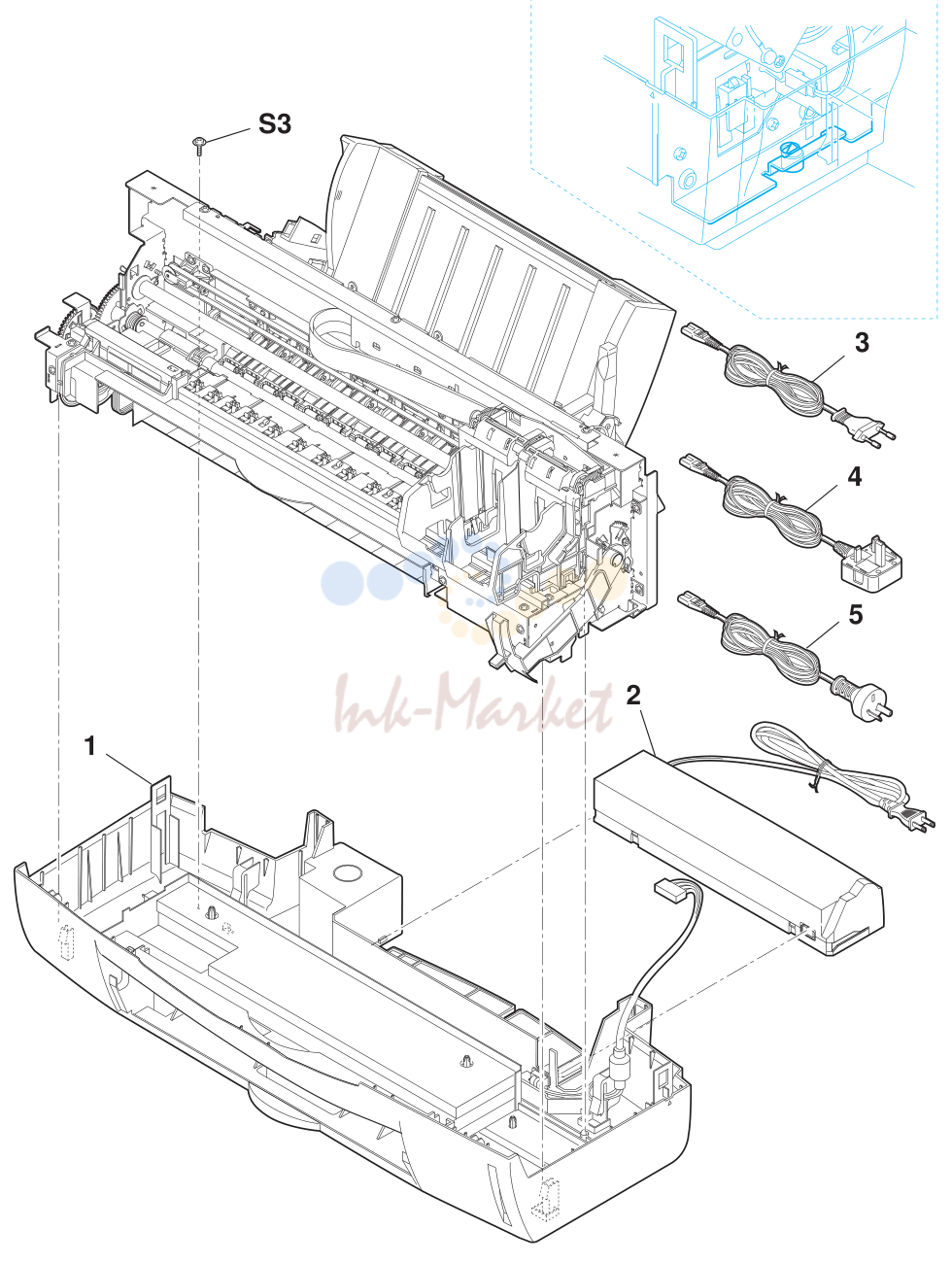

4. BOTTOM CASE

4. BOTTOM CASE

№АртикулАльт. артикулОписание
5- 1 QG5-1597-000 1 BOTTOM CASE UNIT (WITH FOOT)
2QH3-3454-000 запросить цену →1 AC ADAPTER: 100/120V 50/60HZ TWN (WITH CORD)
3WT3-5120-000 запросить цену →1 CORD, POWER 220V-240V
4WT3-5121-000 запросить цену →1 CORD, POWER 220V-240V(UK)
5WT3-5060-000 запросить цену →1 CORD, POWER 220V-240V (AUS)

5. WASTE INK ABSORBER

5. WASTE INK ABSORBER

№АртикулАльт. артикулОписание
6- 1 QG2-3166-000 1 DC CONNECTOR ASS'Y (WITH CABLE)
2QB1-4163-000 запросить цену →1 ABSORBER, INK
3QB1-4164-000 запросить цену →1 ABSORBER, INK
4QB1-4165-000 запросить цену →1 ABSORBER, INK

6. PURGE UNIT

6. PURGE UNIT

№АртикулАльт. артикулОписание
7- 1 QG5-1266-040 1 PURGE UNIT
2QH2-2382-000 запросить цену →1 CABLE, EXTENSION
3QB1-4679-000 запросить цену →1 CLIP, SHAFT
4QB1-4843-000 запросить цену →1 LEVER, FORMS THICKNESS
5QB1-3683-000 запросить цену →1 SPRING, TORSION

7. CARRIAGE UNIT

7. CARRIAGE UNIT

№АртикулАльт. артикулОписание
8- 1 QG2-3110-000 1 INK SENSOR ASS'Y
2QB1-4125-000 запросить цену →N 1 FRAME, CARRIAGE GUIDE
3QF5-0451-000 запросить цену →1 IDLER ROLLER ASS'Y
4QB1-4679-000 запросить цену →1 CLIP, SHAFT
5QG5-1397-000 запросить цену →1 CARRIAGE UNIT (WITH BELT)
6QB1-3675-000 запросить цену →1 BUSHING
7QB1-4123-020 запросить цену →N 1 SHAFT, CARRIAGE
8QB1-3684-000 запросить цену →1 PAD, GREASE

8. CARRIAGE PART

8. CARRIAGE PART

№АртикулАльт. артикулОписание
9- 1 QS5-2147-000 2 SPRING, HOOK END COIL
2QB1-3673-000 запросить цену →1 HOLDER, SENSOR
3QG2-3037-000 запросить цену →1 REGISTRATION SENSOR ASS'Y
4QB1-3668-000 запросить цену →1 GUIDE, RIBBON CABLE
5QH2-2363-000 запросить цену →1 CARRIAGE RIBBON CABLE
6QH2-2364-000 запросить цену →1 CARRIAGE RIBBON CABLE
7QH2-2365-000 запросить цену →1 CARRIAGE RIBBON CABLE
8QB1-4121-000 запросить цену →1 HOLDER, CARRIAGE RIBBON CABLE
9QG2-3086-000 запросить цену →1 CARRIAGE BOARD ASS'Y
10QB1-3749-000 запросить цену →N 2 SHAFT, LOCKING LEVER
11QB1-3664-000 запросить цену →N 2 PLATE, LOCKING LEVER
12QS5-2146-000 запросить цену →N 2 SPRING, COIL
13QB1-3665-000 запросить цену →N 2 ROLLER, LOCKING LEVER
14QB1-3662-000 запросить цену →1 LEVER, LOCKING(L)
15QB1-3663-000 запросить цену →1 LEVER, LOCKING(R)
16QB1-3692-000 запросить цену →1 ABSPRBER, GREASE(R)
17QB1-4154-000 запросить цену →1 ABSORBER, GREASE(L)

9. PRESSURE ROLLER PART

9. PRESSURE ROLLER PART

№АртикулАльт. артикулОписание
10- 1 QH4-4303-000 1 MOTOR, CARRIAGE
2QB1-2441-000 запросить цену →4 DAMPER
3QB1-2442-000 запросить цену →3 SLEEVE, SCREW
4QB1-3633-000 запросить цену →6 SPRING, TORSION
5QG5-1398-020 запросить цену →4 PRESSURE ROLLER ASS'Y LARGE
6QG5-1407-030 запросить цену →2 PRESSURE ROLLER ASS'Y SMALL

10. ASF UNIT

10. ASF UNIT

№АртикулАльт. артикулОписание
11- 1 QB1-4150-000 1 BUSHING
2QS5-0093-000 запросить цену →1 GEAR, IDLER, ASF
3QG5-1594-000 запросить цену →1 SHEET FEEDER UNIT
4QG5-1400-060 запросить цену →1 TRANSMISSION GEAR UNIT

11. PAPER FEED UNIT (1)

11. PAPER FEED UNIT (1)

№АртикулАльт. артикулОписание
12- 1 QG5-1409-030 1 SPUR HOLDER ASS'Y
2QB1-4126-000 запросить цену →1 ARM, PAPER SENSOR
3QB1-3634-000 запросить цену →1 SPRING, TORSION
4QH4-4210-000 запросить цену →1 MOTOR, PAPER FEED
5QS5-0115-000 запросить цену →1 GEAR, SLOW DOWN

12. PAPER FEED UNIT (2)

12. PAPER FEED UNIT (2)

№АртикулАльт. артикулОписание
13- 1 QB1-3628-000 1 BUSHING
2QG5-1396-020 запросить цену →1 PLATEN UNIT
3QB1-4128-000 запросить цену →2 PLATE, PAPER GUIDE
4QS5-0177-000 запросить цену →1 GEAR, TRANSMISSION
5QB1-4112-020 запросить цену →1 ROLLER, EJECT

13. PAPER FEED UNIT (3)

13. PAPER FEED UNIT (3)

№АртикулАльт. артикулОписание
14- 1 QB1-4127-000 1 PLATE, PAPER FEED
2QF5-0516-000 запросить цену →1 FEED ROLLER ASS'Y
3QB1-3695-000 запросить цену →1 BUSHING, CORD
4WT2-0387-000 запросить цену →2 CLAMP
5QB1-4122-000 запросить цену →N 1 BUSHING, FORMS THICKNESS (R)
6QB1-4119-000 запросить цену →N 1 BUSHING, FORMS THICKNESS (L)

14. ASF PART

14. ASF PART

№АртикулАльт. артикулОписание
15- 1 QB1-4143-000 1 GEAR, CAM
2QG5-1403-000 запросить цену →1 PICK-UP ROLLER UNIT
3QB1-4149-000 запросить цену →2 SHEET, MEDIA STOPPER

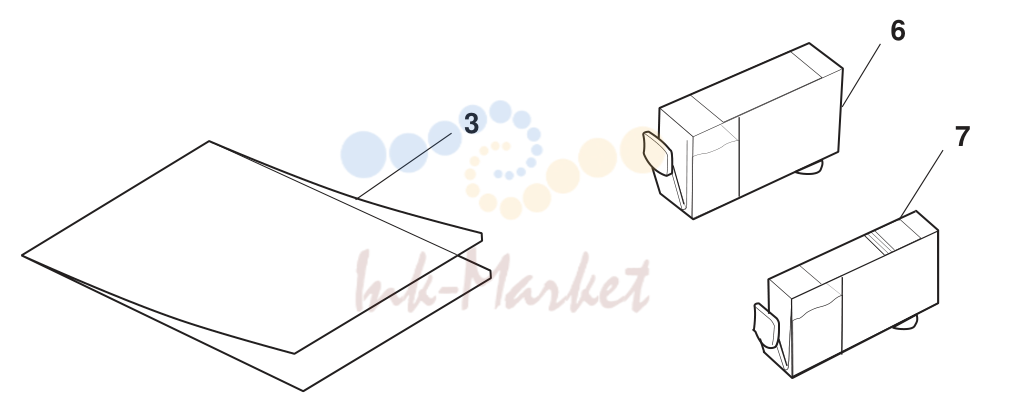

15. OPTIONS & CONSUMABLES

15. OPTIONS & CONSUMABLES

№АртикулАльт. артикулОписание
17- 1 QG3-4005-000 N 1 SCANNING CARTRIDGE
2QA2-4532-000 запросить цену →1 SHEET, WHITE STANDARD
3QA2-4623-000 запросить цену →1 HOLDER, PLASTIC (III) A4
4NPN 1 BLACK BJ CARTRIDGE BC-30e CONSUMABLES
5NPN 1 COLOR BJ CARTRIDGE BC-31e CONSUMABLES
6NPN 1 BLACK INK TANK BCI-3eBK CONSUMABLES
7NPN 1 CYAN INK TANK BCI-3eC CONSUMABLES
