Canon PIXMA IP 5200 — каталог запчастей со схемами
Содержание

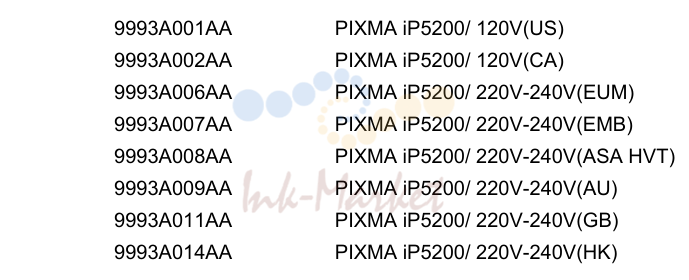

1. PIXMA iP5200

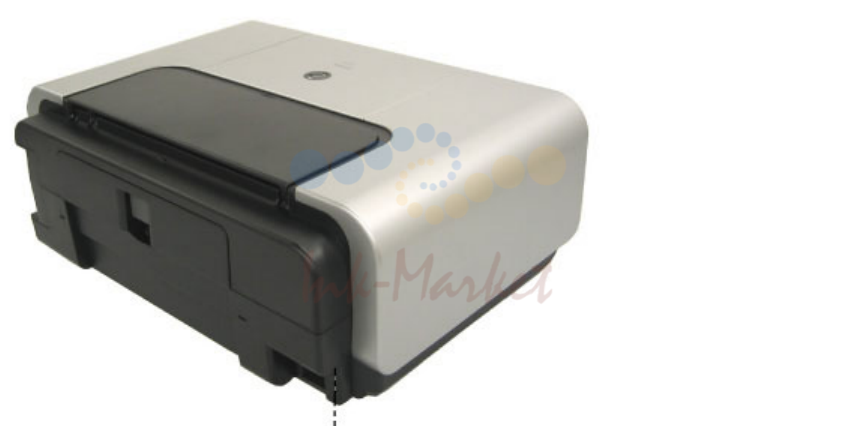

2. FIGURE 2 AC ADAPTER

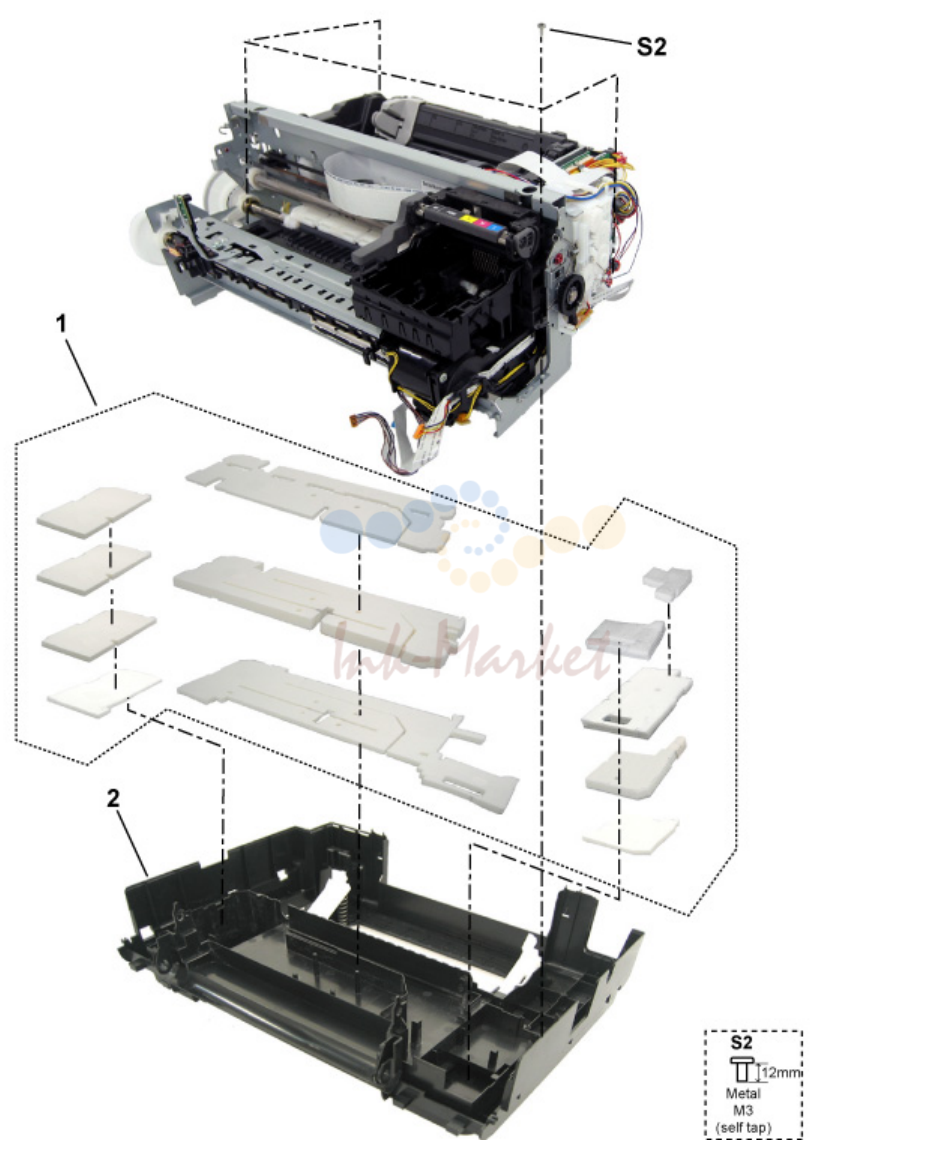

3. FIGURE 4 BOTTOM CASE UNIT & INK ABSORBER

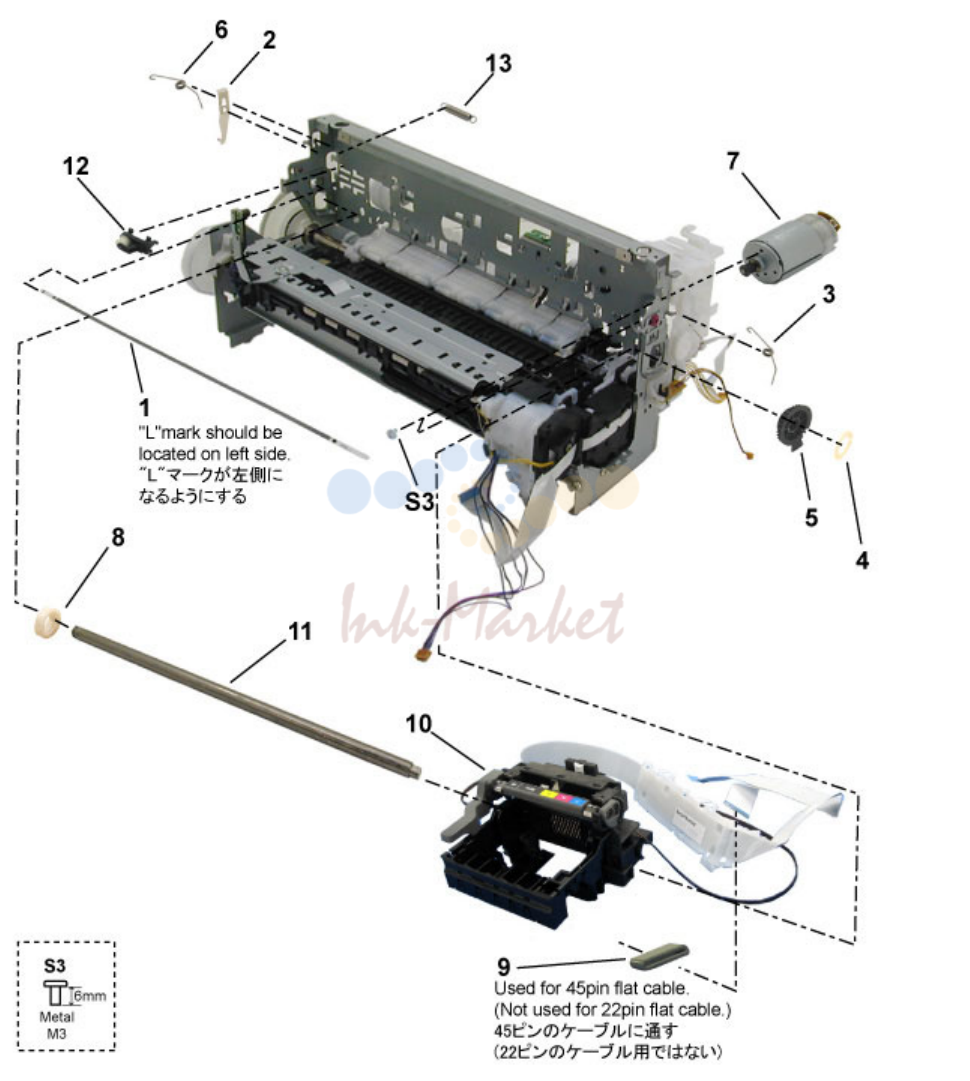

4. FIGURE 7 CARRIAGE UNIT
№ Артикул Альт. артикул Описание
7 - 1 QC1-6526-000 1 FILM, TIMING SLIT STRIP 2 QC1-6201-000 запросить цену → 1 SPRING, LEAF 3 QC1-6207-000 запросить цену → 1 CLIP, SHAFT R 4 QC1-6306-000 запросить цену → 1 RING, CARRIAGE SHAFT 5 QC1-6209-000 запросить цену → 1 CAM, CARRIAGE SHAFT R 6 QC1-6206-000 запросить цену → 1 CLIP, SHAFT L 7 QK1-1500-000 запросить цену → 1 MOTOR, CARRIAGE 8 QC1-6208-000 запросить цену → 1 CAM, CARRIAGE SHAFT L 9 WE8-6323-000 запросить цену → 1 CORE, RING 10 QM2-2251-000 запросить цену → 1 CARRIAGE UNIT 11 QC1-6523-000 запросить цену → N 1 SHAFT, CARRIAGE 12 QL2-0938-000 запросить цену → 1 IDLER PULLEY ASS'Y 13 QC1-6202-000 запросить цену → 1 SPRING, COIL

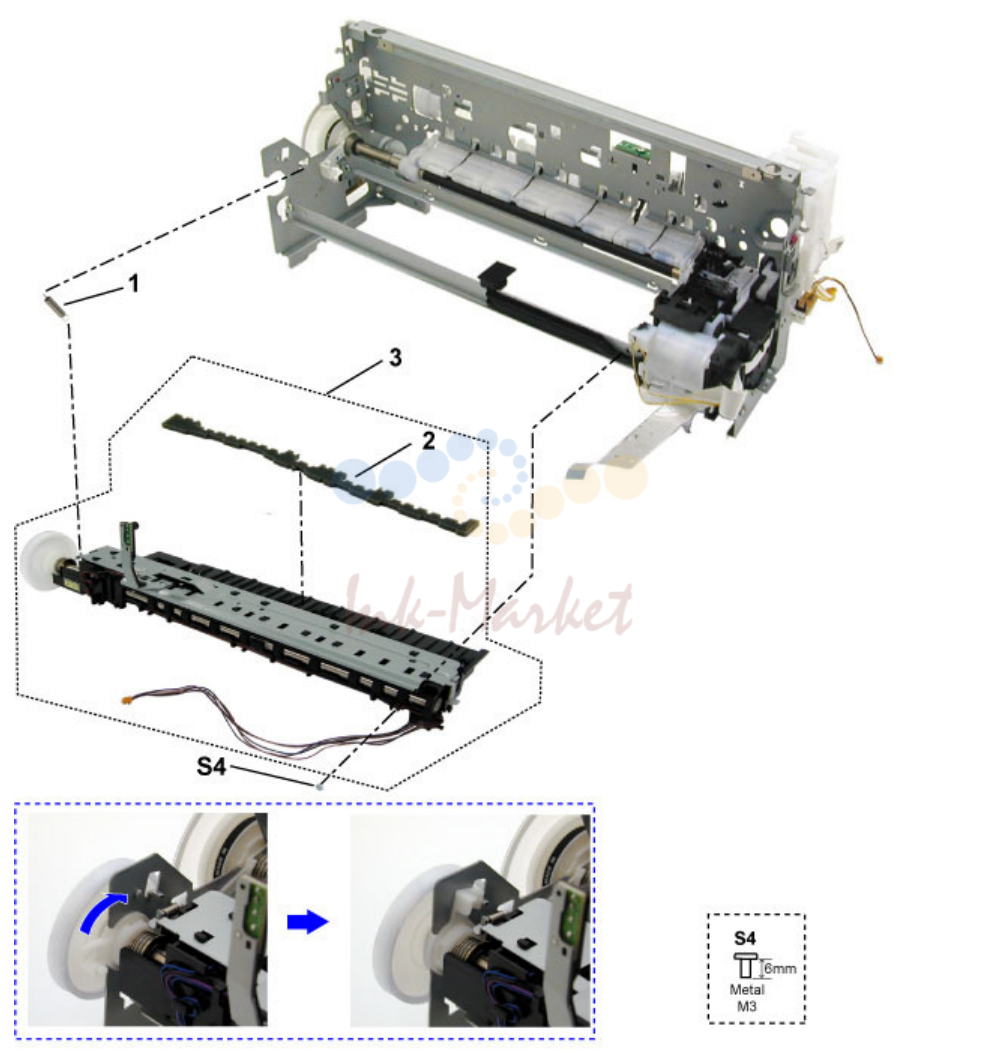

5. FIGURE 8 PLATE N UNIT

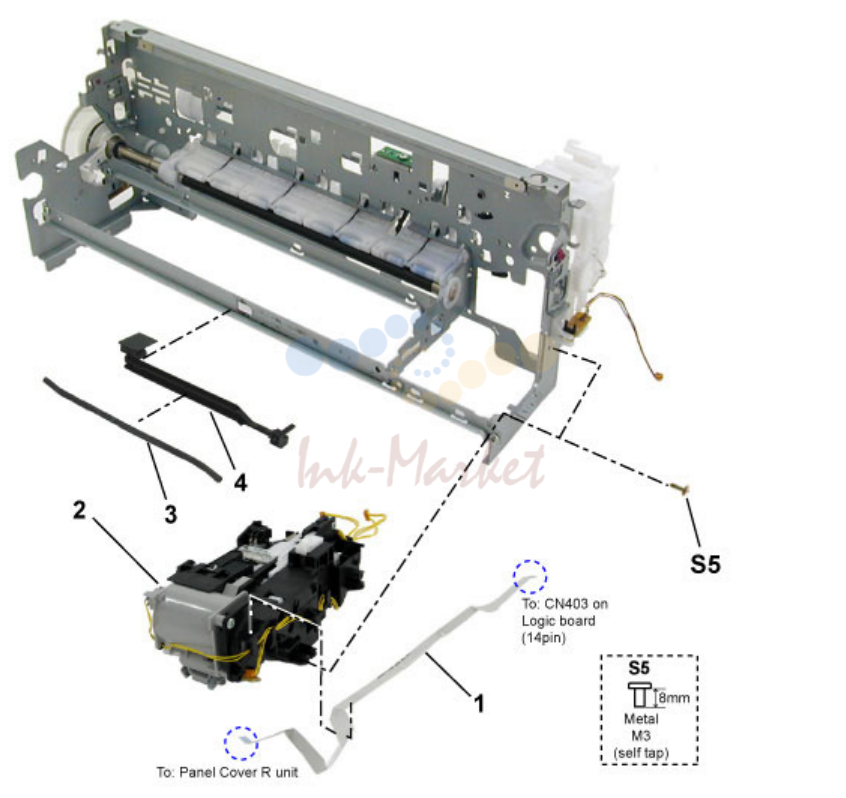

6. FIGURE 9 PURGE UNIT

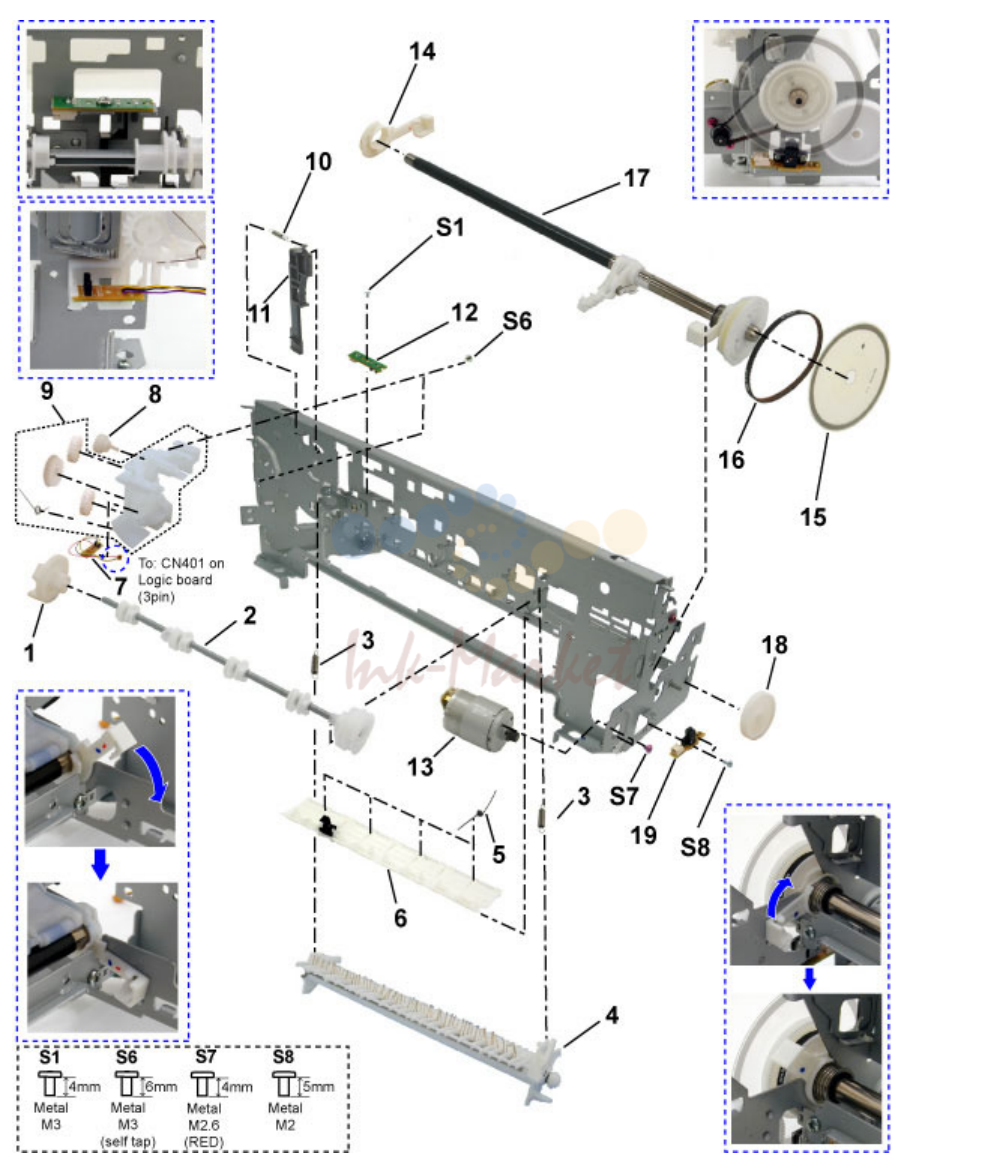

7. FIGURE 10 PAPER FEED & CARRIAGE LIFT PART
№ Артикул Альт. артикул Описание
10 - 1 QC1-6216-000 1 CAM, SWING ARM LOCK 2 QL2-0936-000 запросить цену → 1 PR LIFT SHAFT ASS'Y 3 QC1-6232-000 запросить цену → 2 SPRING, TENSION 4 QM2-2265-000 запросить цену → 1 PAPER GUIDE UNIT 5 QC1-6226-000 запросить цену → 4 SPRING, TORSION 6 QM2-2201-000 запросить цену → 1 PRESSURE ROLLER ASS'Y 7 QM2-2678-000 запросить цену → 1 CARRIAGE LIFT SENSOR UNIT 8 QC1-6213-000 запросить цену → 1 GEAR, INPUT CARRIAGE LIFT 9 QM2-2232-000 запросить цену → 1 CARRIAGE LIFT GEAR UNIT 10 QC1-6471-000 запросить цену → 1 SPRING, TENSION 11 QC1-6217-000 запросить цену → 1 LEVER, SWING ARM LOCK 12 QM2-2677-000 запросить цену → 1 PE SENSOR UNIT 13 QK1-1502-000 запросить цену → 1 MOTOR, PAPER FEED 14 QC1-6227-000 запросить цену → 1 BUSHING 15 QC1-6229-000 запросить цену → 1 FILM, TIMING SLIT DISK 16 QC1-6230-000 запросить цену → 1 BELT, PAPER FEED 17 QL2-0950-000 запросить цену → 1 FEED ROLLER ASS'Y 18 QC1-6225-000 запросить цену → 1 GEAR, EJECT 19 QM2-2683-000 запросить цену → 1 TIMING SENSOR UNIT

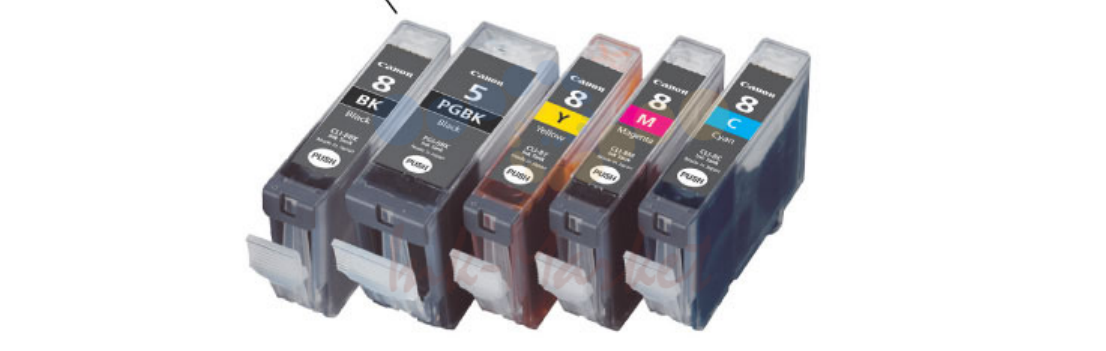

8. OPTION & CONSUMABLES
№ Артикул Альт. артикул Описание
2 XA9-1258-000 запросить цену → SCREW, TAP, WASHER HEAD, M3X12 3 XB6-7300-605 запросить цену → SCREW, MACHINE, WASHER HEAD, M3x6 4 XB2-4300-605 запросить цену → SCREW, W/WASHER, M3X6 5 XB4-7300-805 запросить цену → SCREW, TP, BH3X8 6 XB4-7300-605 запросить цену → SCREW, BH M3X6 7 XA9-1437-000 запросить цену → SCREW, BIND, M2.6X4(RED) 8 XB1-2200-505 запросить цену → SCREW, MACH, TRUSS HEAD, M2X5
