Canon PIXMA IP 4200 — каталог запчастей со схемами

Содержание

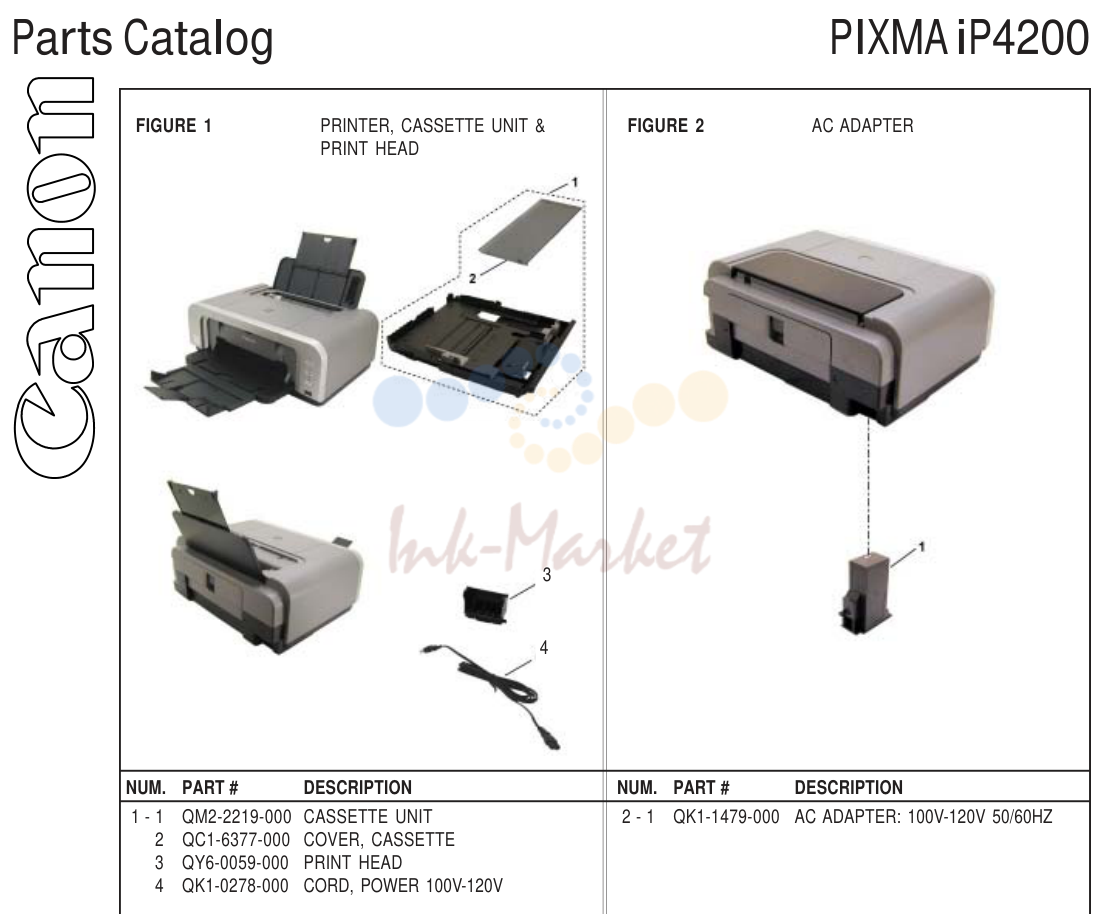

1. Parts Catalog PIXMA iP4200

1. Parts Catalog PIXMA iP4200

№	Артикул	Описание
1		- 1 QM2-2219-000 CASSETTE UNIT 2 - 1 QK1-1479-000 AC ADAPTER: 100V-120V 50/60HZ
2	QC1-6377-000 запросить цену →	COVER, CASSETTE
3	QY6-0059-000 запросить цену →	PRINT HEAD
4	QK1-0278-000 запросить цену →	CORD, POWER 100V-120V
3		- 1 QM2-2226-000 PAPER SUPPORT UNIT 4 - 1 QY5-0146-000 ABSORBER KIT
2	QC1-6719-000 запросить цену →	EMBLEM, PIXMA 2 QM2-2227-000 BOTTOM CASE UNIT
3	QM2-2222-000 запросить цену →	ACCESS COVER UNIT
4	WE8-5881-000 запросить цену →	CORE, RING
5	QM2-2225-000 запросить цену →	PANEL COVER R UNIT
6	QM2-2224-000 запросить цену →	PANEL COVER L UNIT
7	QM2-2221-000 запросить цену →	MAIN CASE UNIT
8	QC1-6405-000 запросить цену →	COVER, I/F
9	QM2-2228-000 запросить цену →	FRONT DOOR UNIT
10	QC1-6199-000 запросить цену →	COVER, CDR TRAY BASE
11	QM2-2220-000 запросить цену →	INNER (CDR) TRAY BASE UNIT
12	QC1-6321-000 запросить цену →	ARM, RELEASE (2)
5		- 1 QM2-2670-000 LOGIC BOARD ASS’Y 6 - 1 QM2-2695-000 DC CONNECTOR ASS’Y
2	QM2-2688-000 запросить цену →	MOTOR MULTI HARNESS ASS’Y
3	QM2-2685-000 запросить цену →	SENSOR MULTI HARNESS ASS’Y
4	QC1-6347-000 запросить цену →	COVER, PAPER FEED GUIDE
5	QM2-2211-000 запросить цену →	SHEET FEED UNIT
7		- 1 QC1-6394-000 FILM, TIMING SLIT STRIP 8 - 1 QC1-6272-000 ABSORBER, INK
2	QC1-6201-000 запросить цену →	SPRING, LEAF 2 QM2-2202-000 PLATEN UNIT
3	QC1-6207-000 запросить цену →	CLIP, SHAFT R
4	QC1-6306-000 запросить цену →	RING, CARRIAGE SHAFT
5	QC1-6209-000 запросить цену →	CAM, CARRIAGE SHAFT R
6	QC1-6206-000 запросить цену →	CLIP, SHAFT L
7	QK1-1500-000 запросить цену →	MOTOR, CARRIAGE
8	QC1-6208-000 запросить цену →	CAM, CARRIAGE SHAFT L
9	QM2-2207-000 запросить цену →	CARRIAGE UNIT
10	QC1-6203-000 запросить цену →	SHAFT, CARRIAGE
11	QL2-0938-000 запросить цену →	IDLER PULLEY ASS’Y
12	QC1-6202-000 запросить цену →	SPRING, COIL
9		- 1 QK1-1636-000 CABLE, PANEL 10 - 1 QC1-6216-000 CAM, SWING ARM LOCK
2	QM2-2208-000 запросить цену →	PURGE UNIT 2 QL2-0936-000 PR LIFT SHAFT ASS’Y
3	QC1-6458-000 запросить цену →	TUBE, WASTE INK 3 QC1-6232-000 SPRING, TENSION (2)
4	QC1-6460-000 запросить цену →	HOLDER, WASTE INK TUBE 4 QM2-2204-000 PAPER GUIDE UNIT
5	QC1-6226-000 запросить цену →	SPRING, TORSION (4)
6	QM2-2201-000 запросить цену →	PRESSURE ROLLER ASS’Y
7	QM2-2678-000 запросить цену →	CARRIAGE LIFT SENSOR UNIT
8	QC1-6213-000 запросить цену →	GEAR, INPUT CARRIAGE LIFT
9	QM2-2232-000 запросить цену →	CARRIAGE LIFT GEAR BASE UNIT
10	QC1-6471-000 запросить цену →	SPRING, TENSION
11	QC1-6217-000 запросить цену →	LEVER, SWING ARM LOCK
12	QM2-2677-000 запросить цену →	PE SENSOR UNIT
13	QK1-1502-000 запросить цену →	MOTOR, PAPER FEED
14	QC1-6227-000 запросить цену →	BUSHING
15	QC1-6229-000 запросить цену →	FILM, TIMING SLIT DISK
16	QC1-6230-000 запросить цену →	BELT, PAPER FEED
17	QL2-0925-000 запросить цену →	FEED ROLLER ASS’Y
18	QC1-6225-000 запросить цену →	GEAR, EJECT
19	QM2-2683-000 запросить цену →	TIMING SENSOR UNIT
