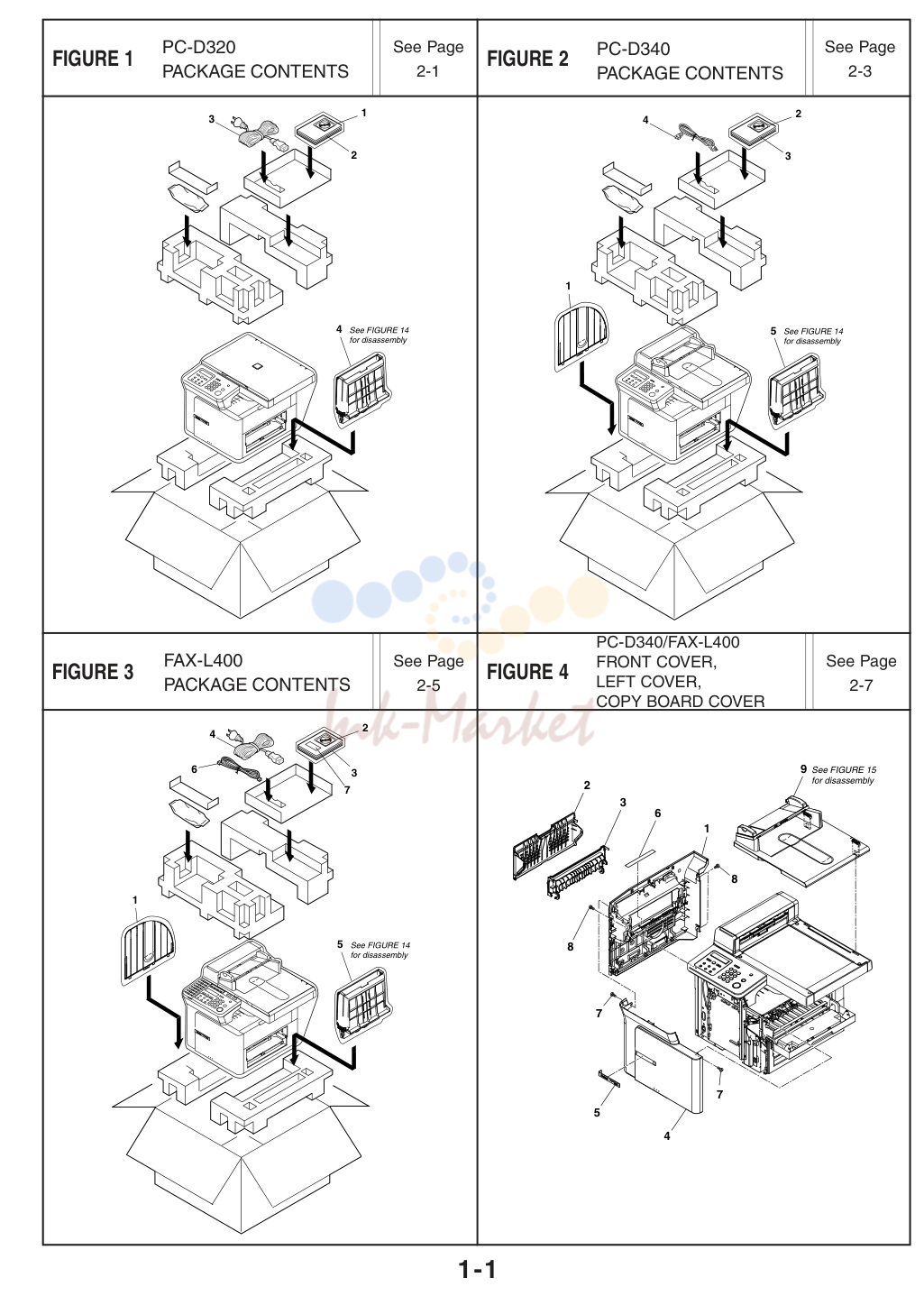

1. PC-D320/PC-D340/FAX-L400 1.ILLUSTRATION INDEX
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | See FIGURE 14 5 See FIGURE | ||
| 6 | 3 9See FIGURE | ||
| 2 | for disassembly | ||
| 5 | See FIGURE | ||
| 2 | for disassembly | ||
| 2-13 | ASS’Y, FLAT BED ASS’Y 2-15 | ||
| 11 | for disassembly | ||
| 5 | See FIGURE | ||
| 8 | for disassembly | ||
| 4 | See FIGURE | ||
| 2 | for disassembly | ||
| 1 | See FIGURE | ||
| 5 | 18 1 19 * = Lubrication |

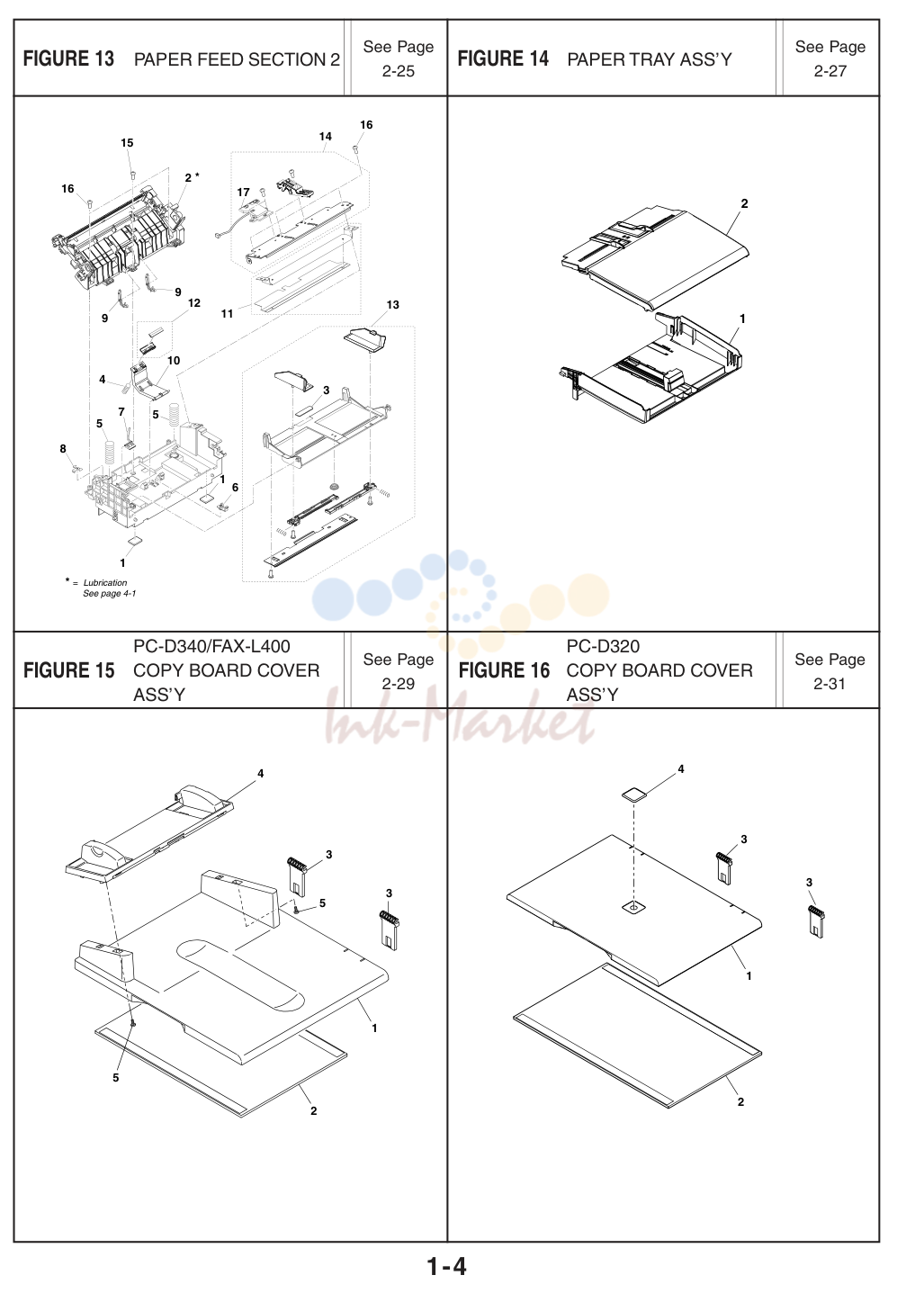

2. PC-D320/PC-D340/FAX-L400 1.ILLUSTRATION INDEX
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | * = Lubrication | ||
| 32 | 10 See page 4-6 | ||
| 2-61 | SCNT BOARD ASS’Y 2-63 |

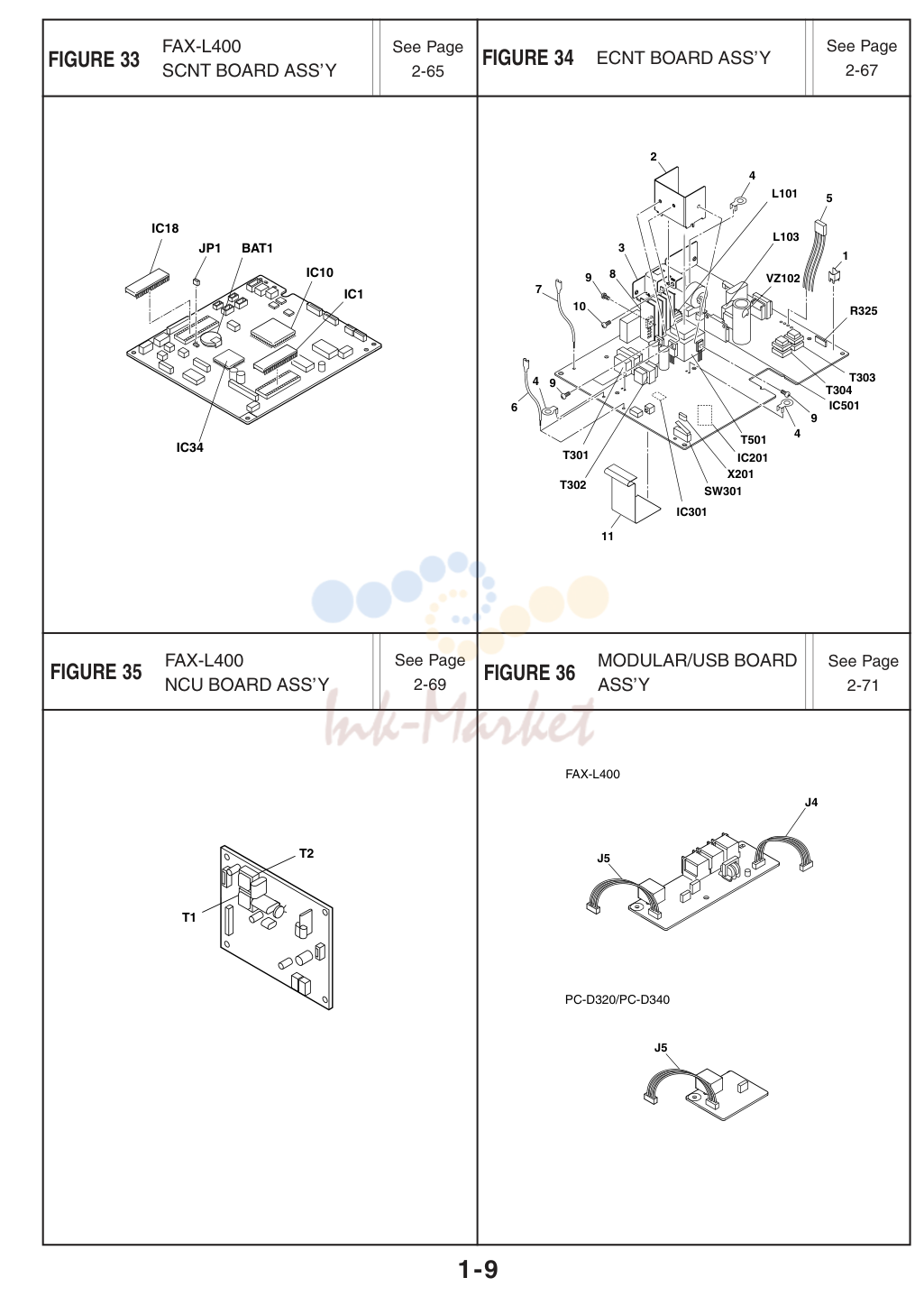

3. PC-D320/PC-D340/FAX-L400 1.ILLUSTRATION INDEX
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HT1-2225-000 запросить цену → | N 1 REFERENCE GUIDE (ENGLISH) UK SAF | |
| 3 | HH2-3215-000 запросить цену → | 1 CORD, POWER SUPPLY EC GER FRN SWI AST SAF | |
| 4 | NPN 1 PAPER TRAY ASS’Y | ||
| 2 | HH4-3720-000 запросить цену → | N 1 CD-ROM, PRINTER DRIVER UK GER FRN SWI AST SAF | |
| 3 | HT1-2225-000 запросить цену → | N 1 REFERENCE GUIDE (ENGLISH) UK SAF | |
| 4 | HH2-3215-000 запросить цену → | 1 CORD, POWER SUPPLY EC GER FRN SWI AST SAF | |
| 5 | NPN 1 PAPER TRAY ASS’Y | ||
| 2 | HH4-3720-000 запросить цену → | N 1 CD-ROM, PRINTER DRIVER UK GER FRN | |
| 3 | HT1-2225-000 запросить цену → | N 1 REFERENCE GUIDE (ENGLISH) UK | |
| 4 | HH2-3215-000 запросить цену → | 1 CORD, POWER SUPPLY EC GER FRN | |
| 5 | NPN 1 PAPER TRAY ASS’Y | ||
| 6 | HH2-1914-000 запросить цену → | 1 MODULAR CORD, 6P UK | |
| 7 | HB1-4357-000 запросить цену → | 1 LABEL, DESTINATION |

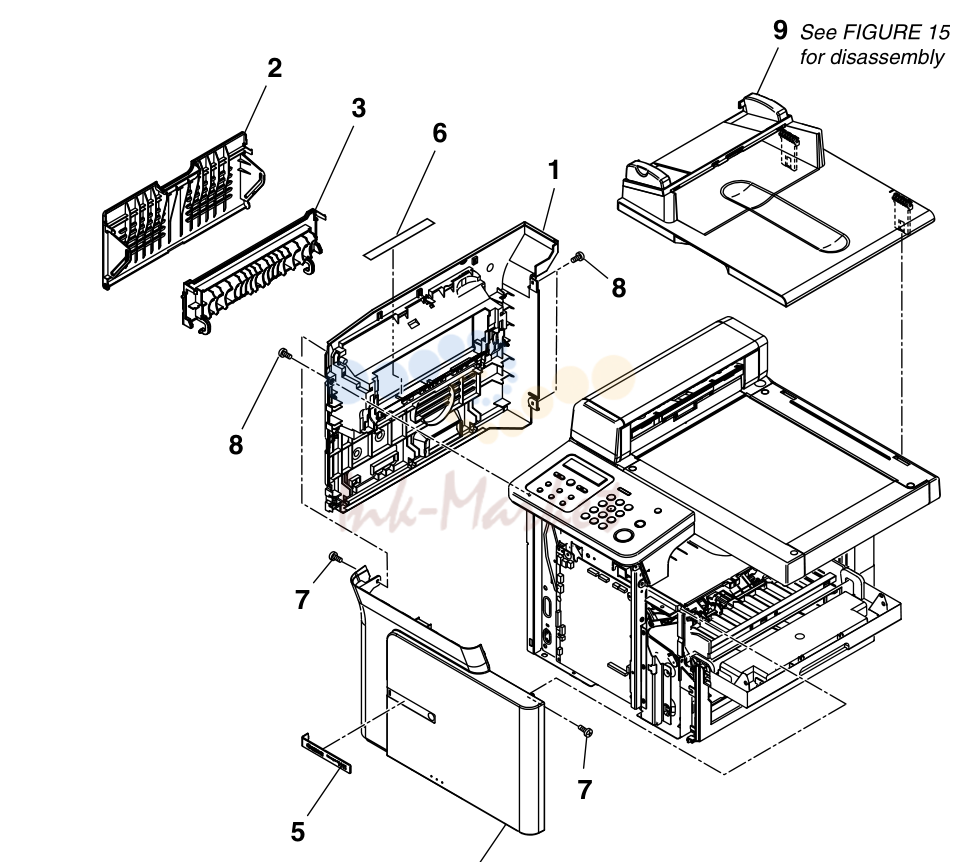

4. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0481-000 запросить цену → | 1 COVER, FACE-UP | |
| 3 | HC1-0482-000 запросить цену → | 1 GUIDE, FACE-UP | |
| 4 | HC1-0500-000 запросить цену → | 1 COVER, FRONT | |
| 5 | HC1-0519-000 запросить цену → | 1 PLATE, LOGO PC-D340 | |
| 6 | HC1-0549-000 запросить цену → | 1 LABEL, CAUTION | |
| 7 | XB4-7401-005 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 8 | XB6-7300-607 запросить цену → | 3 SCREW, TP, M3X6 | |
| 9 | NPN 1 COPY BOARD COVER ASS’Y |

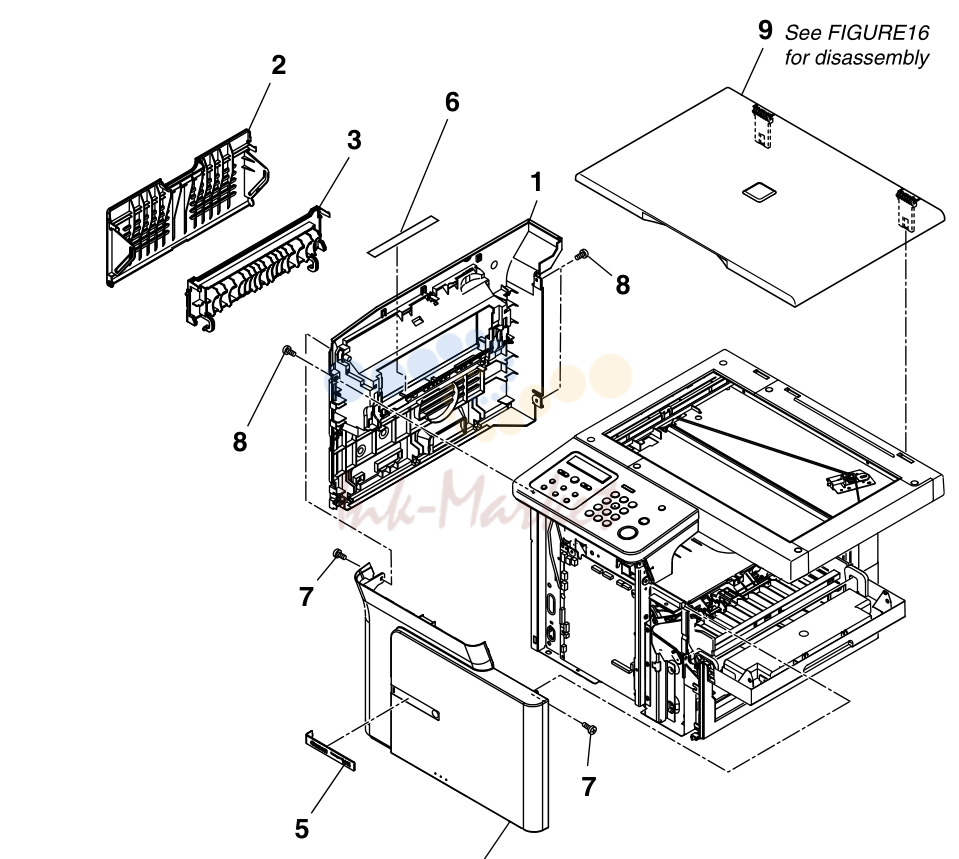

5. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0481-000 запросить цену → | 1 COVER, FACE-UP | |
| 3 | HC1-0482-000 запросить цену → | 1 GUIDE, FACE-UP | |
| 4 | HC1-0500-000 запросить цену → | 1 COVER, FRONT | |
| 5 | HC1-0518-000 запросить цену → | 1 PLATE, LOGO | |
| 6 | HC1-0549-000 запросить цену → | 1 LABEL, CAUTION | |
| 7 | XB4-7401-005 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 8 | XB6-7300-607 запросить цену → | 3 SCREW, TP, M3X6 | |
| 9 | NPN 1 COPY BOARD COVER ASS’Y |

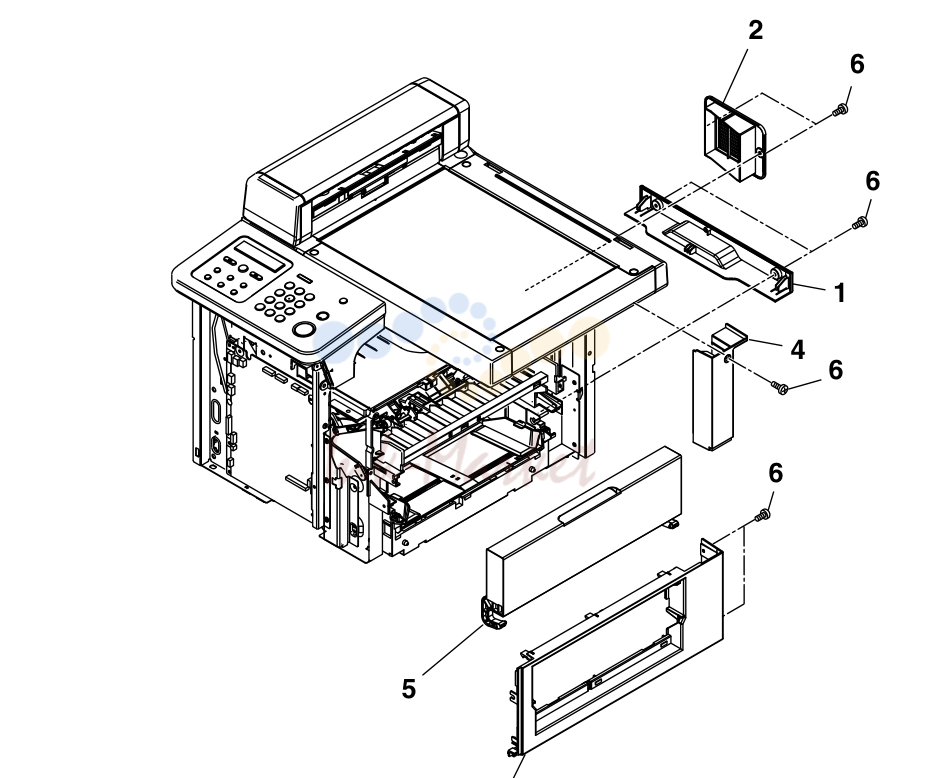

6. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0512-000 запросить цену → | 1 COVER, FAN | |
| 3 | HC1-0522-000 запросить цену → | 1 COVER, RIGHT | |
| 4 | HC1-0523-000 запросить цену → | 1 COVER, REAR, RIGHT | |
| 5 | HM1-0236-000 запросить цену → | 1 CARTRIDGE COVER UNIT | |
| 6 | XB6-7300-607 запросить цену → | 7 SCREW, TP, M3X6 | |
| 14 | See FIGURE | ||
| 17 | for disassembly | ||
| 3 | See FIGURE | ||
| 2 | HG1-4445-000 запросить цену → | 1 SCNT BOARD ASS’Y FAX-L400 | |
| 3 | HG1-4440-000 запросить цену → | 1 ECNT BOARD ASS’Y FAX-L400 | |
| 4 | HG1-4442-000 запросить цену → | 1 USB BOARD ASS’Y PC-D320/PC-D340 | |
| 5 | HM1-0265-000 запросить цену → | 1 OPERATION PANEL ASS’Y FAX-L400 EC UK | |
| 6 | RA0-1128-000 запросить цену → | 5 SPACER, PCB | |
| 7 | WT2-5694-000 запросить цену → | 1 CLAMP, CABLE | |
| 8 | XA9-1238-000 запросить цену → | 3 SCREW W/WASHER, M3X8 | |
| 9 | XB1-2300-407 запросить цену → | 11 SCREW, BH3X4 (S) PC-D320/PC-D340 | |
| 10 | XB2-7300-607 запросить цену → | 1 SCREW, M3X6 | |
| 11 | XB6-7300-607 запросить цену → | 6 SCREW, TP, M3X6 PC-D320/PC-D340 | |
| 12 | HC1-0496-000 запросить цену → | 1 SHEET, ONE-TOUCH DIAL FAX-L400 GER | |
| 13 | HG5-3107-000 запросить цену → | 1 NCU BOARD ASSEMBLY FAX-L400 | |
| 14 | HG1-4462-000 запросить цену → | 1 SPEAKER UNIT FAX-L400 | |
| 15 | HG1-4458-000 запросить цену → | 1 CABLE WITH CONNECTOR, 6P FAX-L400 | |
| 16 | HH2-3223-000 запросить цену → | 1 CABLE, FLAT, 25P FAX-L400 | |
| 17 | HC1-0515-000 запросить цену → | 1 HOLDER, SPEAKER FAX-L400 |

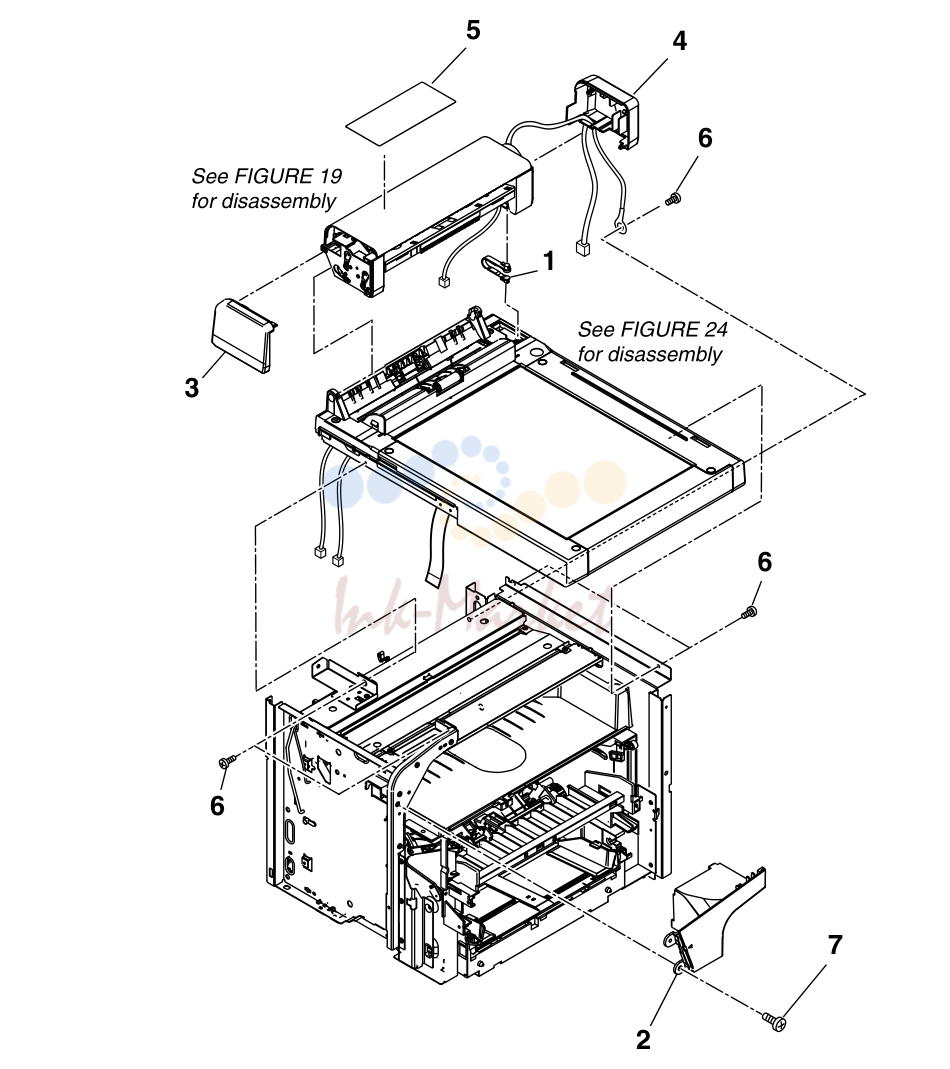

7. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0490-000 запросить цену → | 1 COVER, OPERATION PANEL, UNDER | |
| 3 | HC1-0615-000 запросить цену → | 1 COVER, DOCUMENT FEED, FRONT PC-D340/FAX-L400 | |
| 4 | HC1-0616-000 запросить цену → | 1 COVER, DOCUMENT FEED, REAR PC-D340/FAX-L400 | |
| 5 | HC1-0660-000 запросить цену → | 1 LABEL, GLASS CLEANING PC-D340/FAX-L400 | |
| 6 | XB1-2300-407 запросить цену → | 5 SCREW, BH3X4 (S) | |
| 7 | XB6-7300-607 запросить цену → | 1 SCREW, TP, M3X6 |

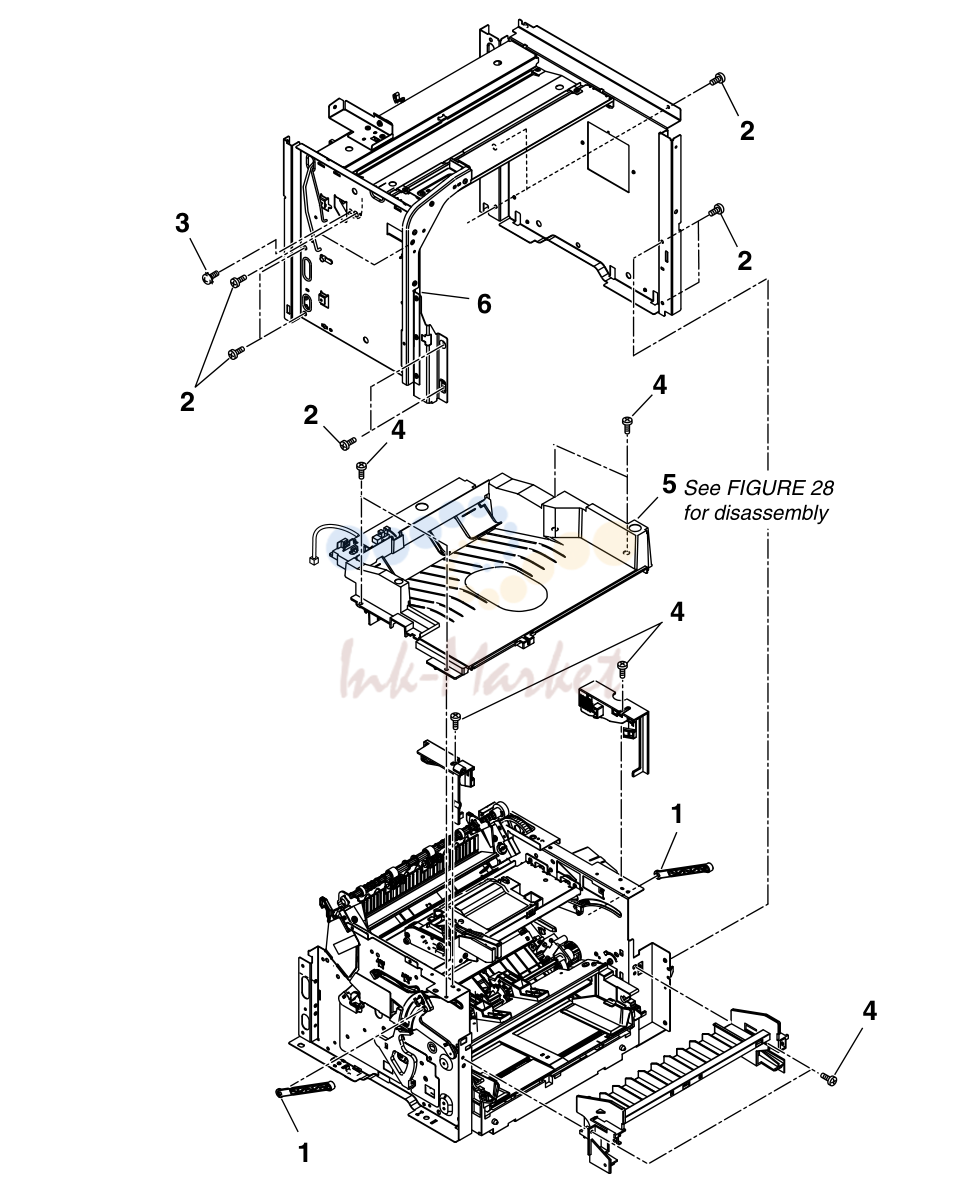

8. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | XB1-2300-407 запросить цену → | 10 SCREW, BH3X4 (S) | |
| 3 | XB2-7300-607 запросить цену → | 1 SCREW, M3X6 | |
| 4 | XB6-7300-607 запросить цену → | 8 SCREW, TP, M3X6 | |
| 5 | NPN 1 EJECT PAPER FRAME ASS’Y | ||
| 6 | NPN 1 CHASSIS UNIT |

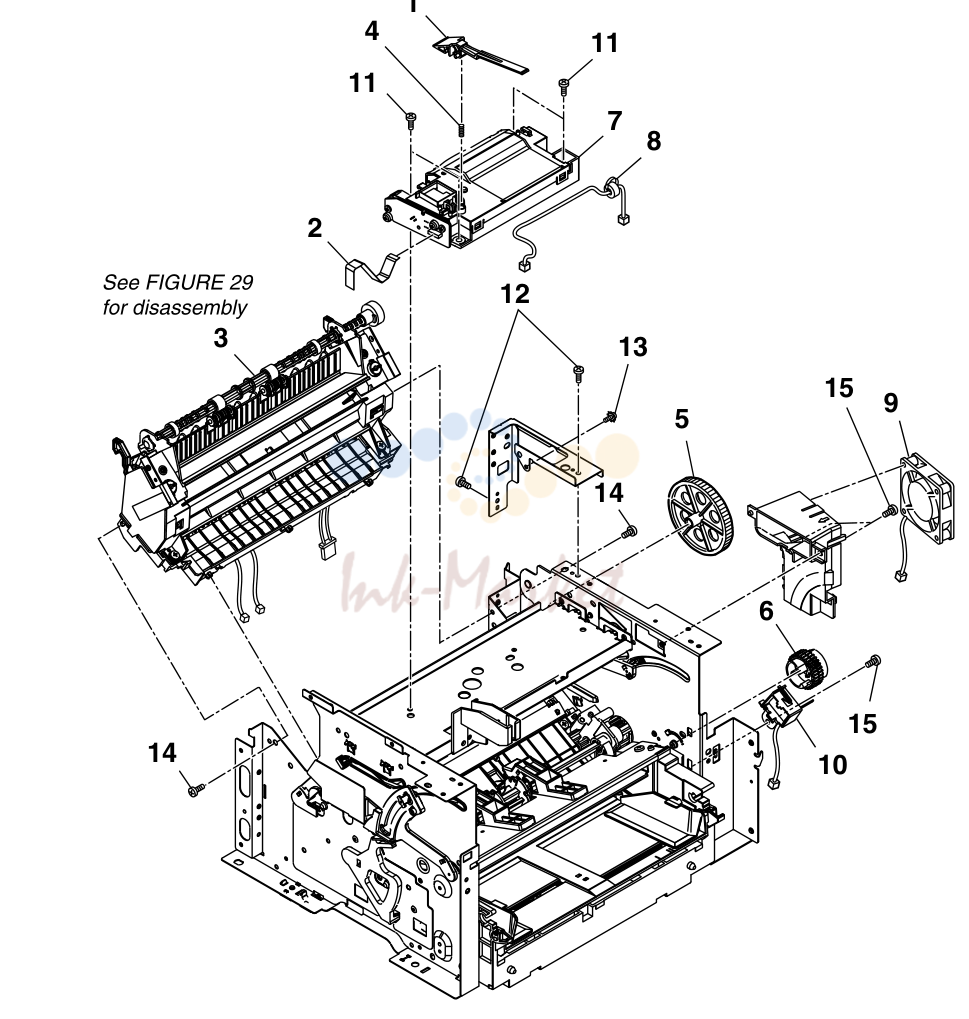

9. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HH2-3224-000 запросить цену → | 1 CABLE, FLAT, 10P | |
| 3 | HM1-0238-000 запросить цену → | 1 FIXING ASS’Y | |
| 4 | RA0-1169-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 5 | RA0-1176-000 запросить цену → | 1 GEAR, 69T | |
| 6 | RG0-1020-000 запросить цену → | 1 PICK-UP GEAR ASS’Y | |
| 7 | RG9-1486-000 запросить цену → | 1 SCANNER ASS’Y | |
| 8 | RG0-1074-000 запросить цену → | 1 CABLE, SCANNER MOTOR | |
| 9 | RH7-1477-000 запросить цену → | 1 FAN | |
| 10 | RH7-5315-000 запросить цену → | 1 SOLENOID, 24V | |
| 11 | XA9-1291-000 запросить цену → | 4 SCREW, RS, M3X8 | |
| 12 | XB1-2300-407 запросить цену → | 2 SCREW, BH3X4 (S) | |
| 13 | XB2-7300-607 запросить цену → | 1 SCREW, M3X6 | |
| 14 | XB4-7401-005 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 15 | XB6-7300-607 запросить цену → | 3 SCREW, TP, M3X6 |

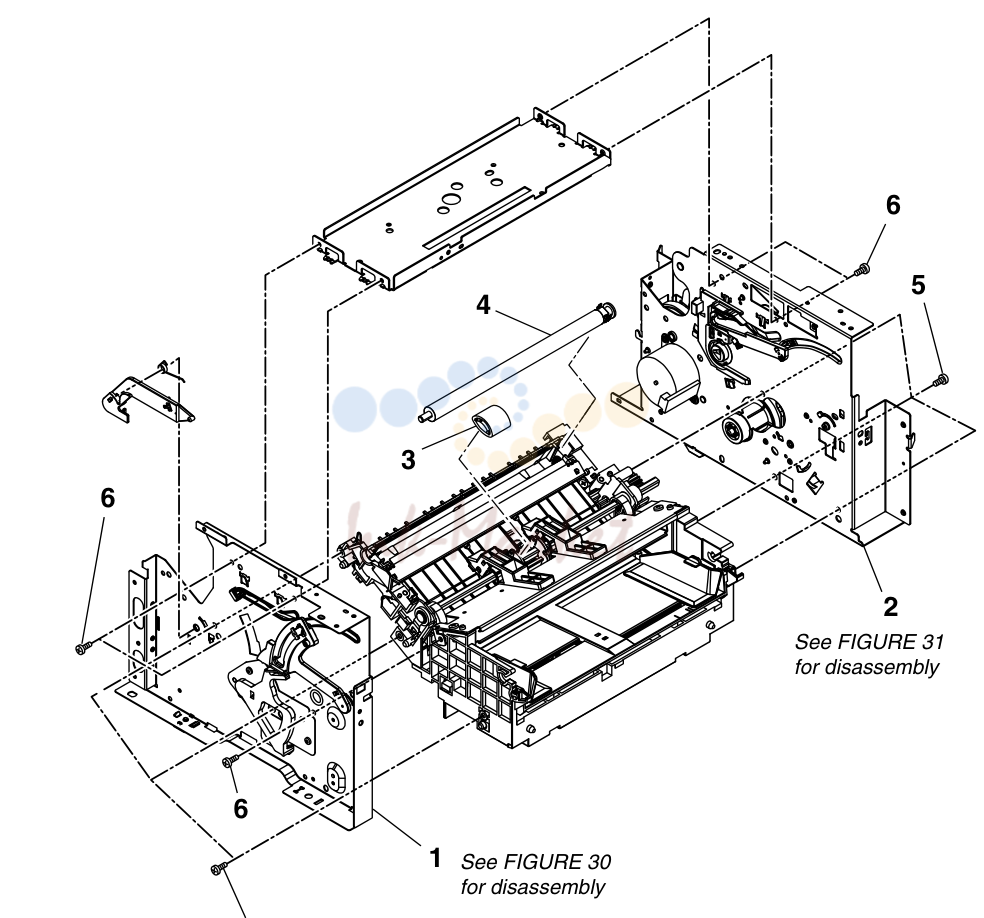

10. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HM1-0244-000 запросить цену → | N 1 REAR PLATE ASS’Y | |
| 3 | RF0-1008-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 4 | RG0-1025-000 запросить цену → | 1 TRANSFER ROLLER ASS’Y | |
| 5 | XB4-7401-005 запросить цену → | 6 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 6 | XB6-7300-607 запросить цену → | 5 SCREW, TP, M3X6 |

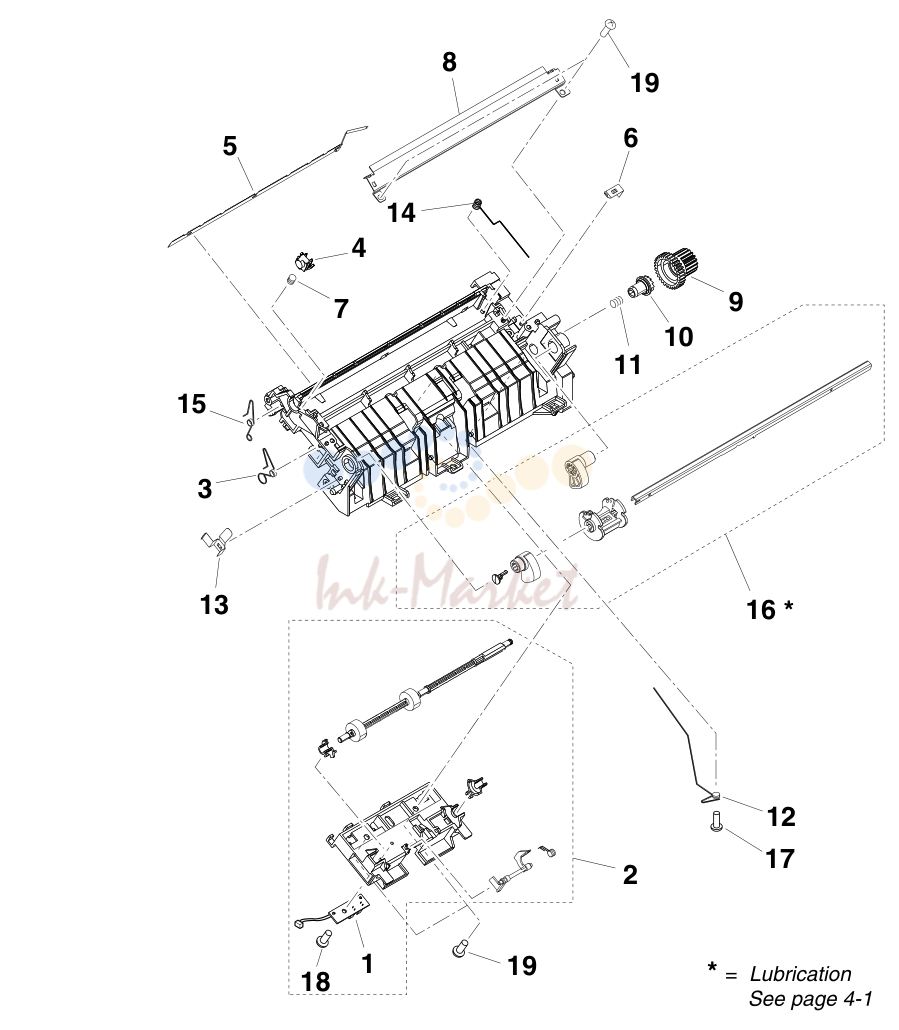

11. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HM1-0242-000 запросить цену → | 1 FEED ROLLER HOLDER ASS’Y | |
| 3 | RA0-1035-000 запросить цену → | 1 SPRING, TORSION | |
| 4 | RA0-1036-000 запросить цену → | 1 BUSHING | |
| 5 | RA0-1038-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 6 | RA0-1039-000 запросить цену → | 1 PLATE, GROUNDING | |
| 7 | RA0-1040-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 8 | RA0-1044-000 запросить цену → | 1 GUIDE, TRANSFER | |
| 9 | RA0-1047-000 запросить цену → | 1 GEAR, 31T/19T | |
| 10 | RA0-1049-000 запросить цену → | 1 RATCHET | |
| 11 | RA0-1050-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 12 | RA0-1057-000 запросить цену → | 1 SPRING, TORSION | |
| 13 | RA0-1072-000 запросить цену → | 1 PLATE, GROUNDING | |
| 14 | RA0-1158-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 15 | RA0-1200-000 запросить цену → | 1 SPRING, TORSION | |
| 16 | RG0-1007-020 запросить цену → | 1 PAPER PICK-UP SHAFT ASS’Y | |
| 17 | XA9-1206-000 запросить цену → | 1 SCREW, W/WASHER, M4X12 | |
| 18 | XB4-7300-807 запросить цену → | 1 SCREW, TAP TIGHT, BINDING HEAD | |
| 19 | XB4-7401-005 запросить цену → | 4 SCREW,TAPPING,TRUSS HEAD,M4X10 |

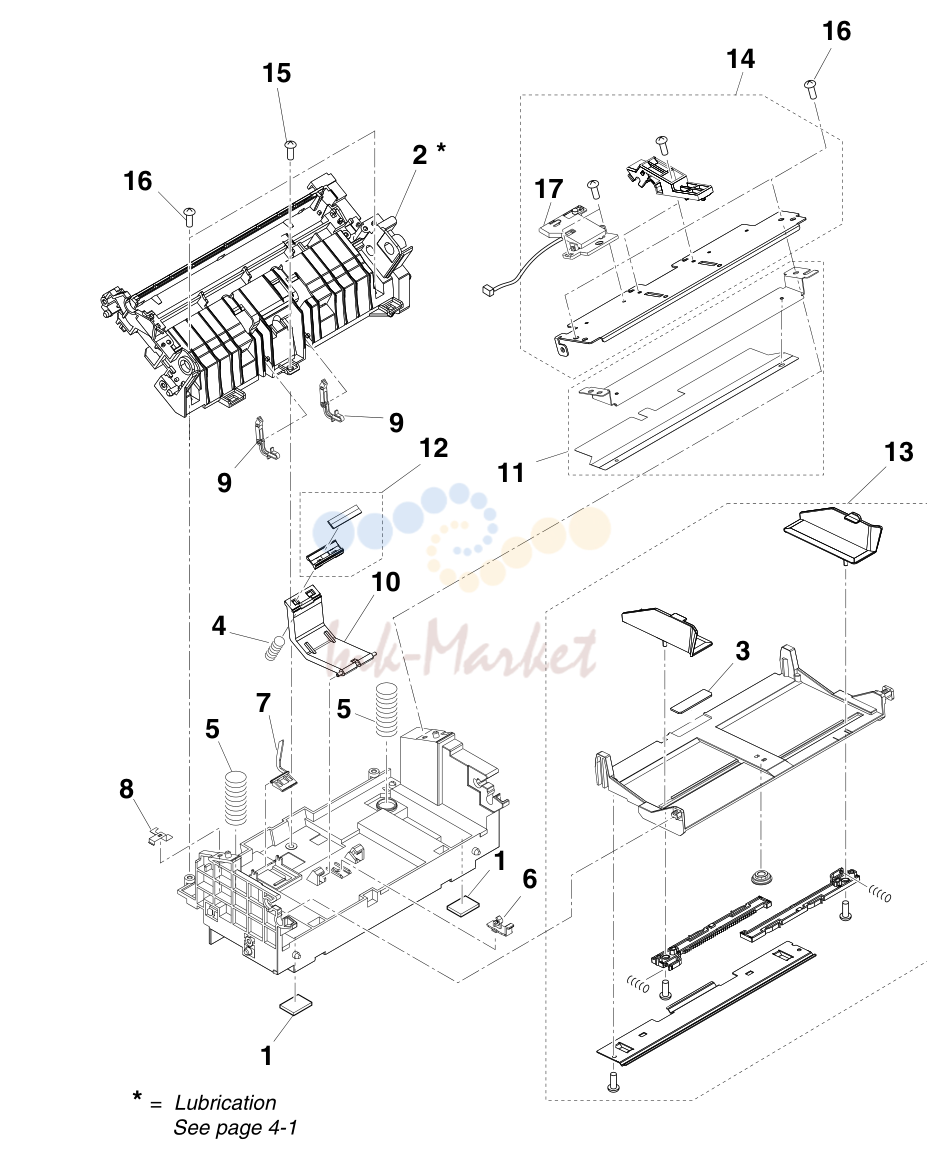

12. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RA0-1037-000 запросить цену → | 1 FRAME | |
| 3 | RA0-1051-000 запросить цену → | 1 SHEET, SEPARATION | |
| 4 | RA0-1060-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 5 | RA0-1061-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 6 | RA0-1062-000 запросить цену → | 1 HOOK, PAD | |
| 7 | RA0-1063-000 запросить цену → | 1 LEVER, PAPER SENSOR | |
| 8 | RA0-1064-000 запросить цену → | 1 PLATE, GROUNDING | |
| 9 | RA0-1065-000 запросить цену → | 2 ARM | |
| 10 | RA0-1066-000 запросить цену → | 1 HOLDER, PAD | |
| 11 | RF0-1006-000 запросить цену → | 1 PLATE, MANUAL PAPER FEED GUIDE | |
| 12 | RF0-1014-020 запросить цену → | 1 PAD, SEPARATION | |
| 13 | RG0-1006-000 запросить цену → | 1 PAPER LIFTING PLATE ASS’Y | |
| 14 | HM1-0262-000 запросить цену → | 1 FRONT STAY ASS’Y FAX-L400 | |
| 15 | XA9-1206-000 запросить цену → | 1 SCREW, W/WASHER, M4X12 | |
| 16 | XB4-7401-005 запросить цену → | 4 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 17 | HM1-0263-000 запросить цену → | 1 TONER SENSOR UNIT FAX-L400 |

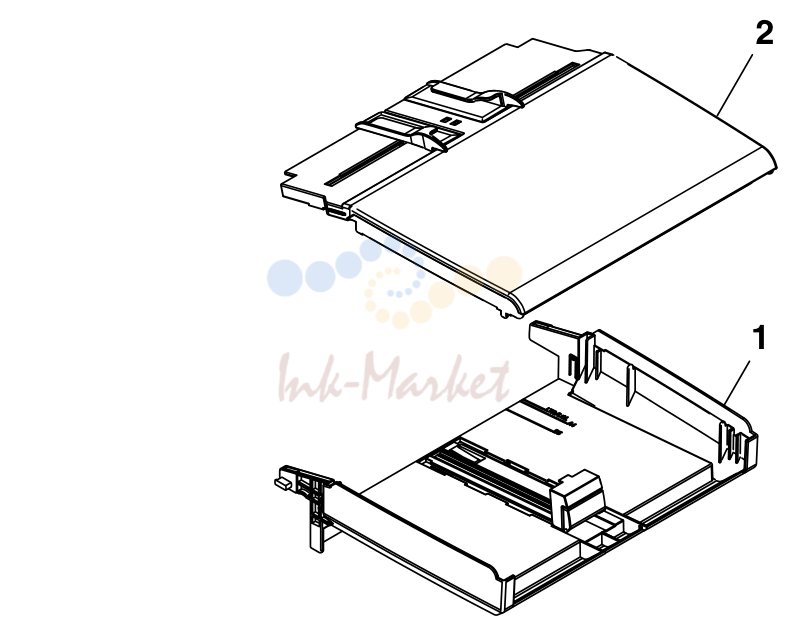

13. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0625-000 запросить цену → | 1 SHEET, COPY BOARD | |
| 3 | HC1-0645-000 запросить цену → | 2 SHAFT, HINGE | |
| 4 | HM1-0251-000 запросить цену → | 1 DOCUMENT GUIDE ASS’Y | |
| 5 | XA9-0476-000 запросить цену → | 2 SCREW, TP M3X8 |

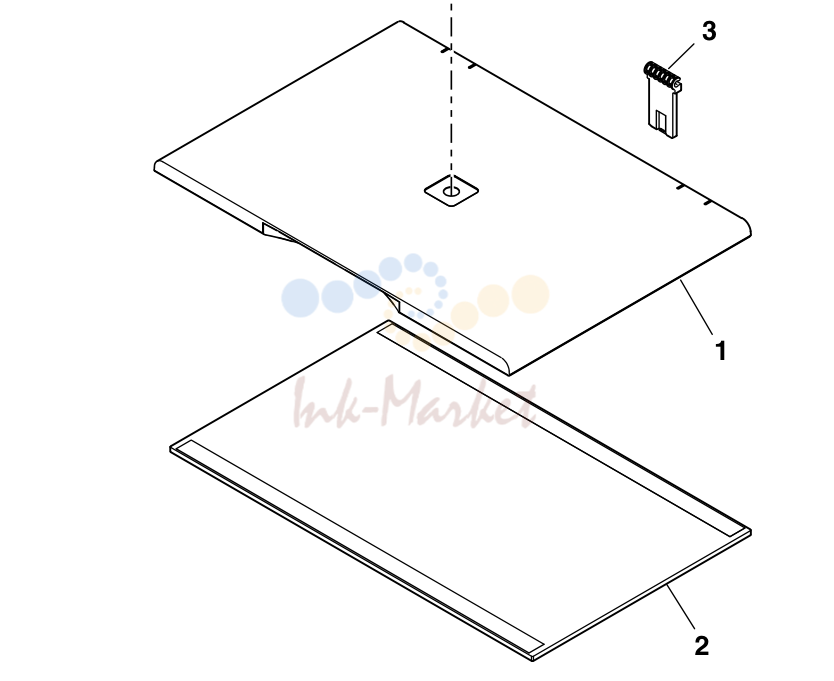

14. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0626-000 запросить цену → | 1 SHEET, COPY BOARD | |
| 3 | HC1-0645-000 запросить цену → | 2 SHAFT, HINGE | |
| 4 | HC1-0649-000 запросить цену → | 1 DOCUMENT GUIDE ASS’Y |

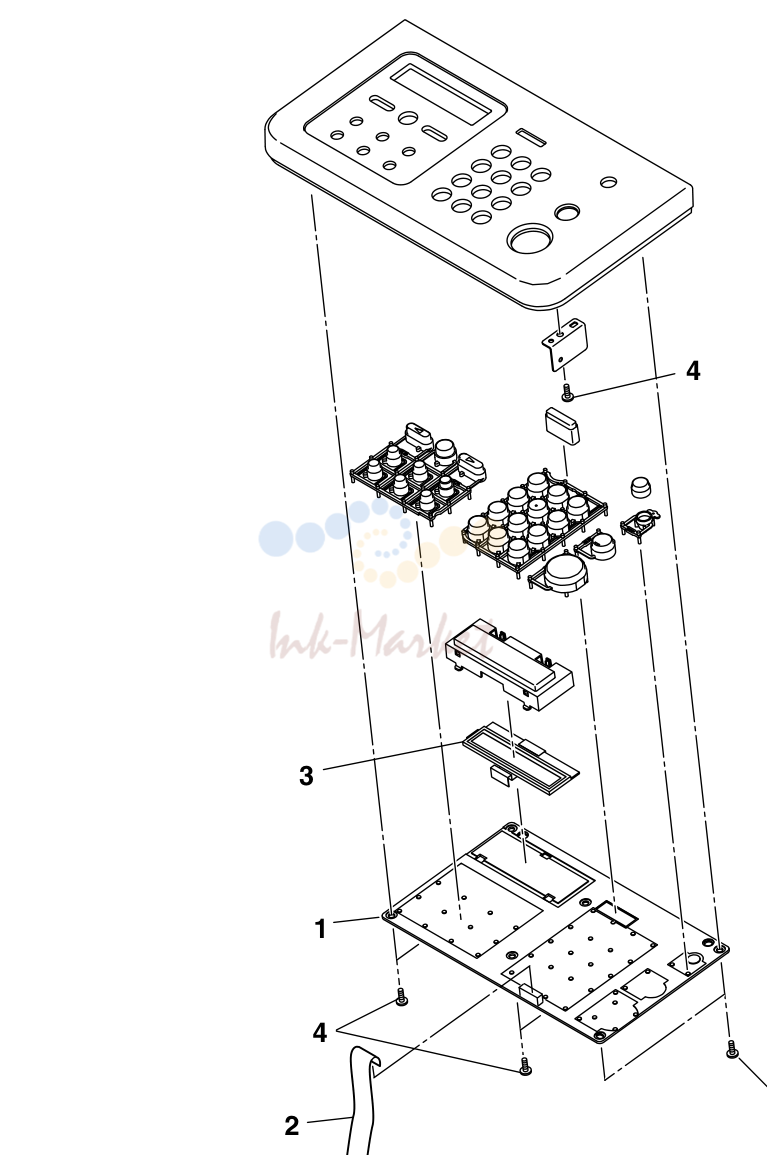

15. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HH2-3282-000 запросить цену → | 1 CABLE, FLAT, 11P | |
| 3 | HH7-2698-000 запросить цену → | 1 LCD UNIT | |
| 4 | XB4-7300-807 запросить цену → | 7 SCREW, TAP TIGHT, BINDING HEAD |

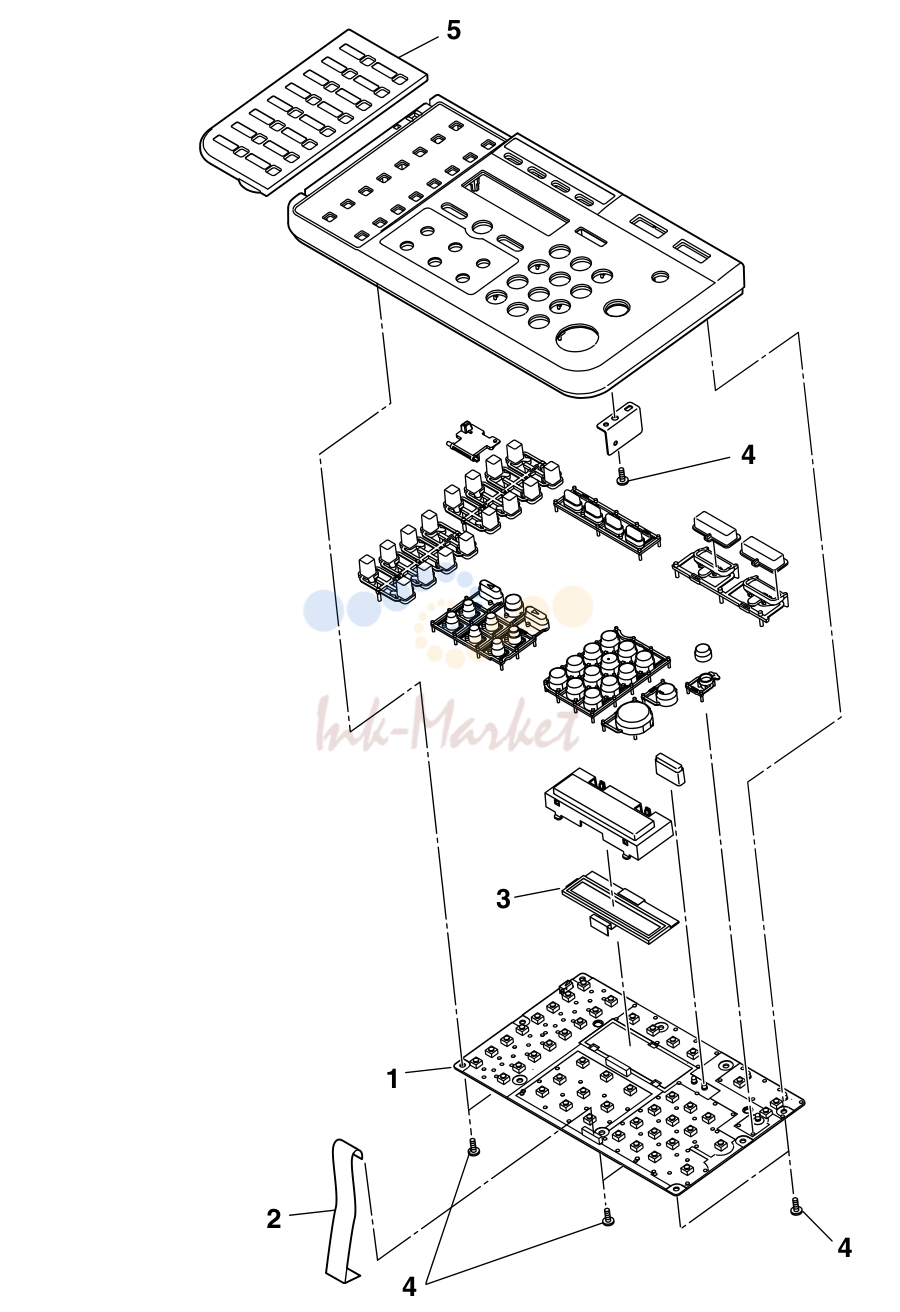

16. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HH2-3262-000 запросить цену → | 1 CABLE, FLAT, 15P | |
| 3 | HH7-2698-000 запросить цену → | 1 LCD UNIT | |
| 4 | XB4-7300-807 запросить цену → | 11 SCREW, TAP TIGHT, BINDING HEAD | |
| 5 | HC1-0543-000 запросить цену → | 1 COVER, ONE-TOUCH DIAL |

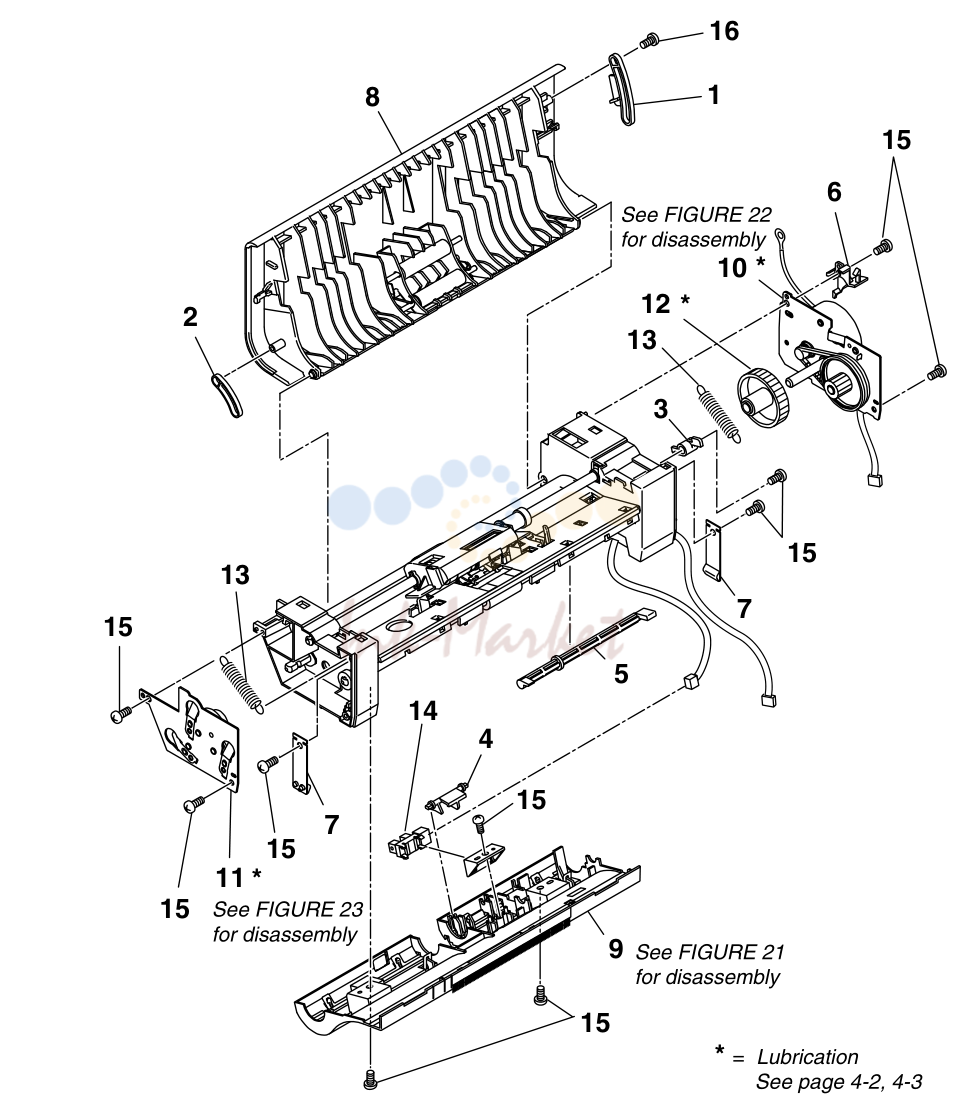

17. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0561-000 запросить цену → | N 1 STOPPER, FRONT | |
| 3 | HC1-0562-000 запросить цену → | 1 LEVER, TURNING | |
| 4 | HC1-0565-000 запросить цену → | 1 ARM, DETECTION (DES) | |
| 5 | HC1-0583-000 запросить цену → | 1 LEVER, DOCUMENT RELEASE | |
| 6 | HC1-0601-000 запросить цену → | 1 GUIDE, CABLE | |
| 7 | HL1-0065-000 запросить цену → | 2 SPRING, LOCK | |
| 8 | HM1-0253-000 запросить цену → | 1 UPPER DOCUMENT FEED ASS’Y | |
| 9 | HM1-0254-000 запросить цену → | 1 LOWER DOCUMENT FEED ASS’Y | |
| 10 | HM1-0255-000 запросить цену → | 1 DOCUMENT FEED MOTOR ASS’Y | |
| 11 | HM1-0256-000 запросить цену → | 1 DOCUMENT FEED GEAR ASS’Y | |
| 12 | HU1-0051-000 запросить цену → | 1 GEAR, 21/69T | |
| 13 | HU1-2049-000 запросить цену → | 2 SPRING, STOPPER | |
| 14 | WG8-5362-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1241 | |
| 15 | XB4-7300-807 запросить цену → | 10 SCREW, TAP TIGHT, BINDING HEAD | |
| 16 | XA9-0476-000 запросить цену → | 1 SCREW, TP M3X8 |

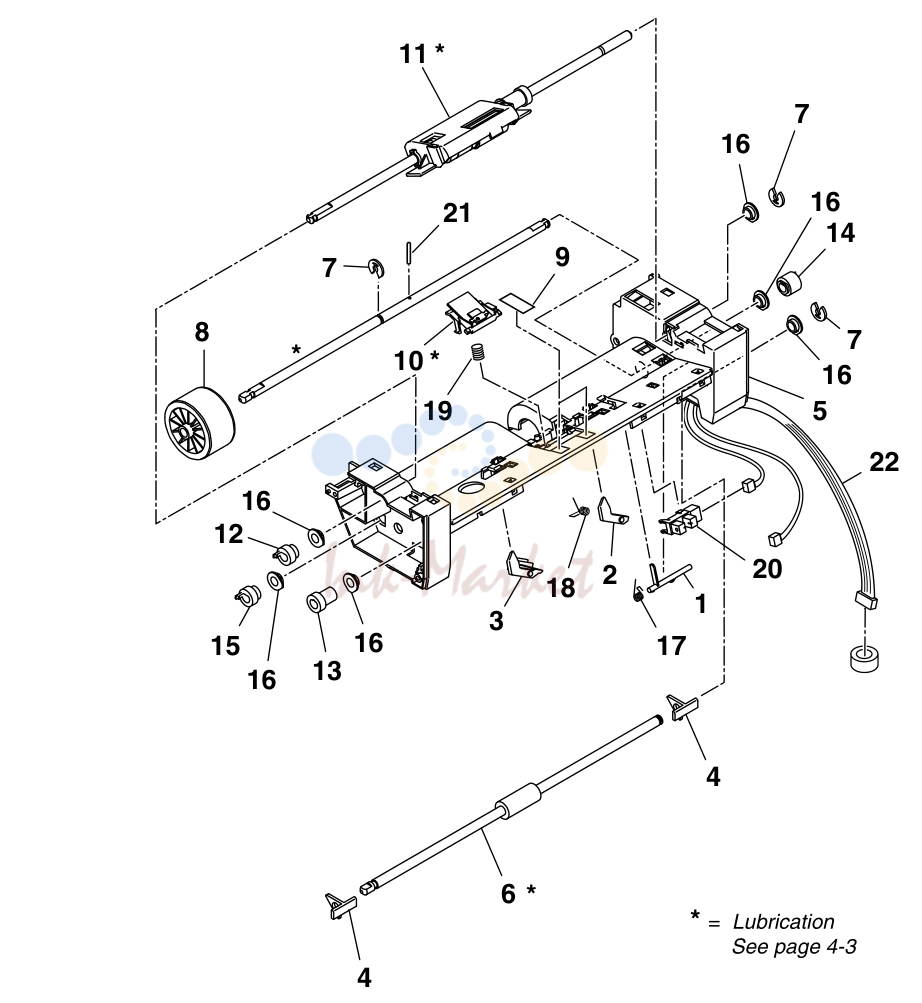

18. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0580-000 запросить цену → | 1 STOPPER, DOCUMENT, REAR | |
| 3 | HC1-0581-000 запросить цену → | 1 STOPPER, DOCUMENT, FRONT | |
| 4 | HC1-0582-000 запросить цену → | 2 ARM, DOCUMENT PRESSURE | |
| 5 | HC1-0584-000 запросить цену → | 1 FRAME, MIDDLE DOCUMENT FEED | |
| 6 | HC1-0585-000 запросить цену → | 1 ROLLER, DOCUMENT EJECT | |
| 7 | HC1-0586-000 запросить цену → | 3 RETAINING RING (E-TYPE) | |
| 8 | HC1-0590-000 запросить цену → | 1 ROLLER, DOCUMENT FEED | |
| 9 | HC1-0602-000 запросить цену → | 2 SHEET | |
| 10 | HM1-0258-000 запросить цену → | 1 SEPARATION GUIDE UNIT | |
| 11 | HM1-0259-000 запросить цену → | 1 SEPARATION ROLLER ASS’Y | |
| 12 | HU1-0044-000 запросить цену → | 1 GEAR, 22T | |
| 13 | HU1-0045-000 запросить цену → | 1 GEAR, 22T | |
| 14 | HU1-0046-000 запросить цену → | 1 GEAR, 22T | |
| 15 | HU1-0047-000 запросить цену → | 1 GEAR, 22T | |
| 16 | HU1-1022-000 запросить цену → | 6 BUSHING | |
| 17 | HU1-2042-000 запросить цену → | 1 SPRING, DS ARM | |
| 18 | HU1-2043-000 запросить цену → | 1 SPRING, DOCUMENT STOPPER | |
| 19 | HU1-2046-000 запросить цену → | 1 SPRING, ADF | |
| 20 | WG8-5362-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1241 | |
| 21 | XD9-0219-000 запросить цену → | 1 PIN | |
| 22 | HG1-4456-000 запросить цену → | 1 CABLE WITH CONNECTOR, 6P |

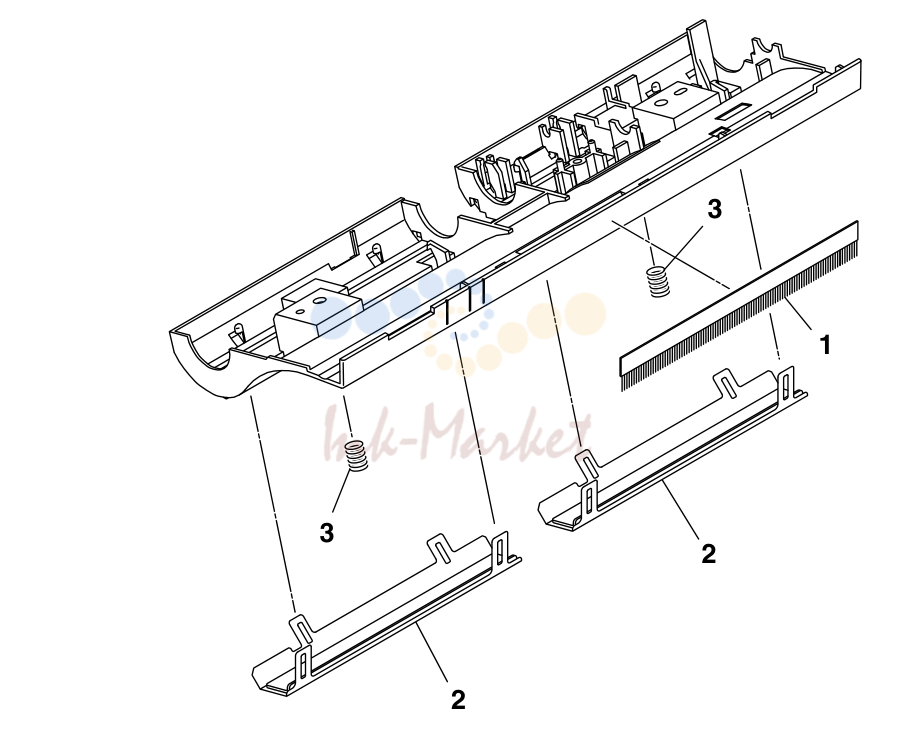

19. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0608-000 запросить цену → | 1 COVER, FLAT BED, FRONT | |
| 3 | HC1-0609-000 запросить цену → | 1 COVER, FLAT BED, REAR | |
| 4 | HC1-0658-000 запросить цену → | 4 SHEET, BLINKER PC-D340/FAX-L400 | |
| 5 | HL1-0060-000 запросить цену → | 1 COPY BOARD GLASS UNIT PC-D320 | |
| 6 | HC1-0606-000 запросить цену → | 1 COVER, FLAT BED, LEFT PC-D320 | |
| 7 | XB1-2300-609 запросить цену → | 6 SCREW, MACHINE M3X6 |

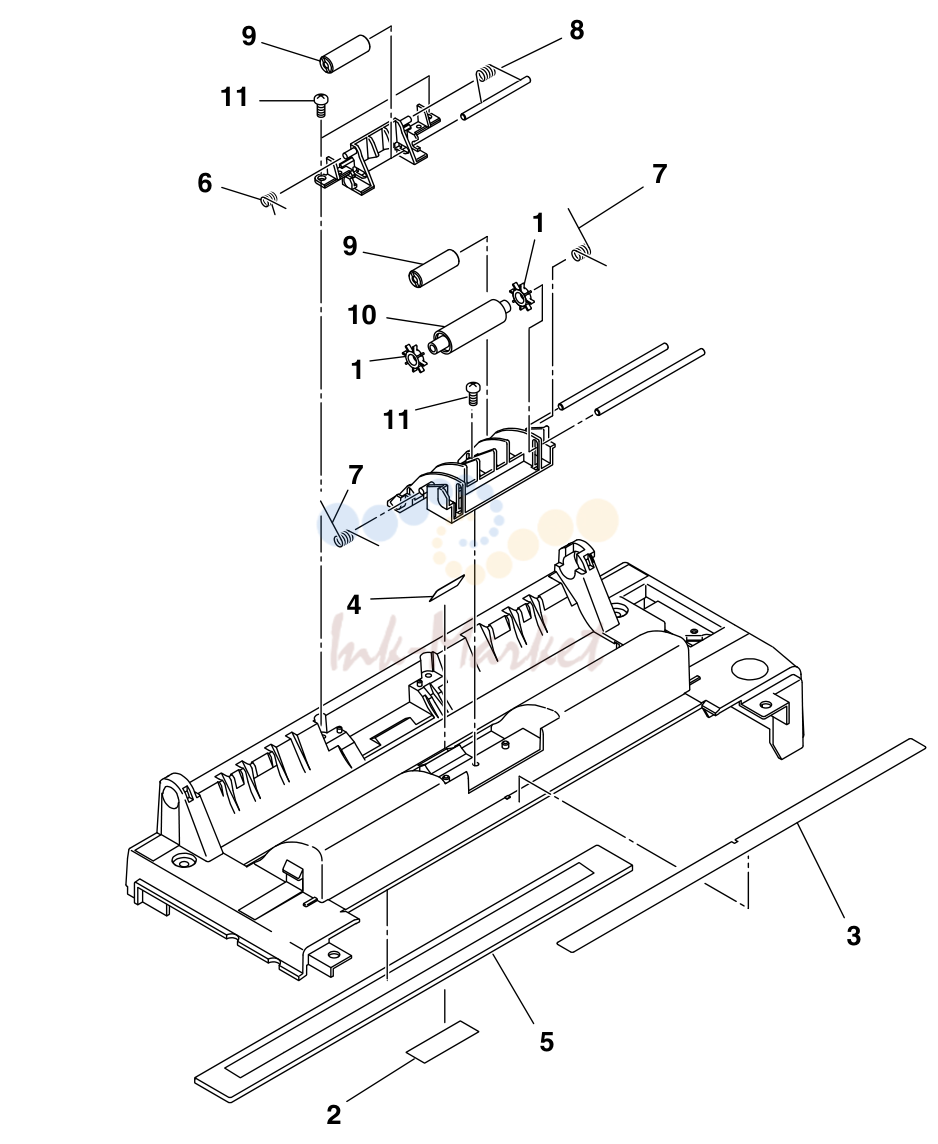

20. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0650-000 запросить цену → | 1 SHEET | |
| 3 | HC1-0652-000 запросить цену → | 1 LABEL, DOCUMENT SIZE | |
| 4 | HC1-0656-000 запросить цену → | 1 SHEET | |
| 5 | HL1-0069-000 запросить цену → | 1 GLASS, DOCUMENT FEED ASS’Y | |
| 6 | HU1-2040-000 запросить цену → | 1 SPRING | |
| 7 | HU1-2041-000 запросить цену → | 2 SPRING | |
| 8 | HU1-2051-000 запросить цену → | 1 SPRING | |
| 9 | HU1-6002-000 запросить цену → | 2 ROLLER, BACK-UP | |
| 10 | HU1-6004-000 запросить цену → | 1 ROLLER, DOCUMENT DELIVERY | |
| 11 | XB4-7300-807 запросить цену → | 3 SCREW, TAP TIGHT, BINDING HEAD |

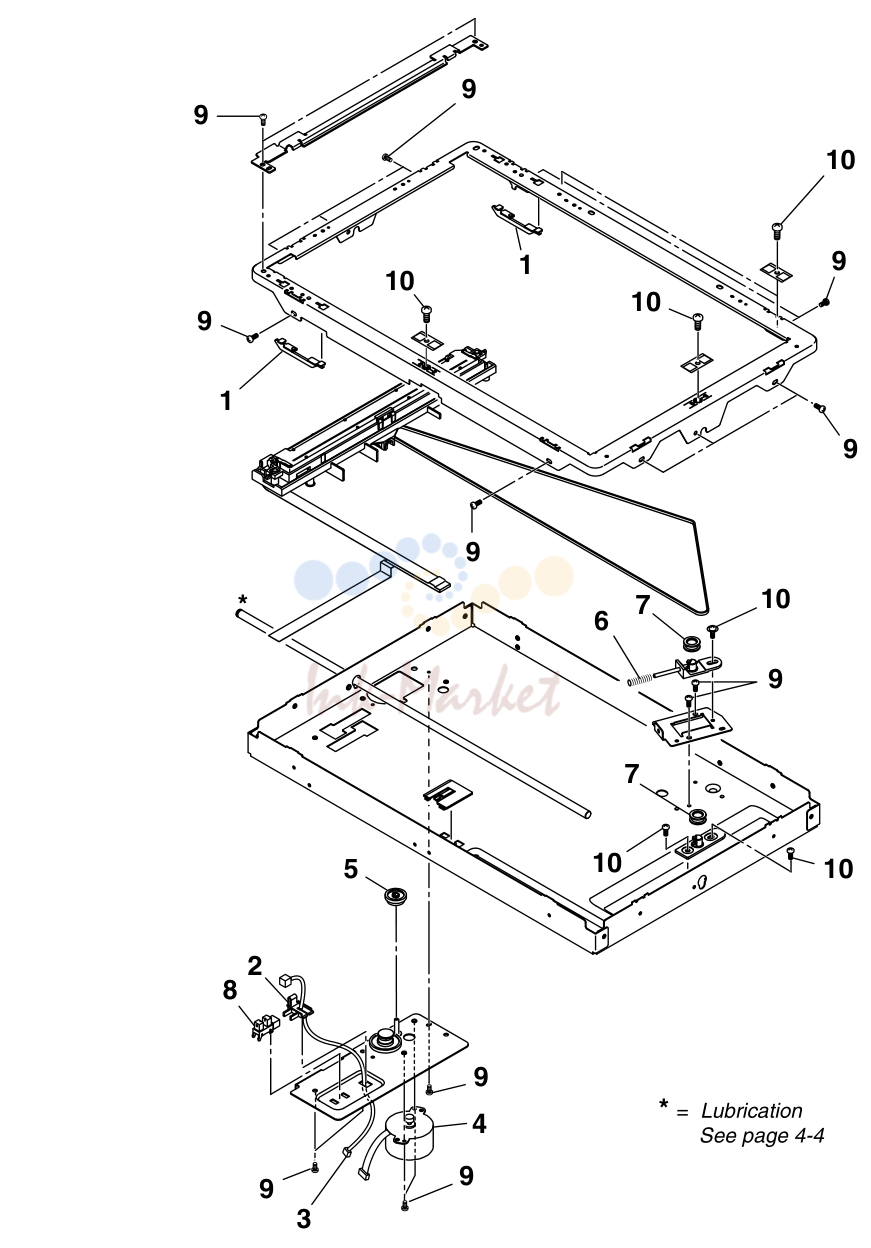

21. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0646-000 запросить цену → | 1 COVER, HP SENSOR | |
| 3 | HG1-4452-000 запросить цену → | 1 CABLE WITH CONNECTOR, 3P | |
| 4 | HH7-2692-000 запросить цену → | 1 MOTOR, STEPPING | |
| 5 | HU1-0039-000 запросить цену → | 1 GEAR, 36/45T | |
| 6 | HU1-2037-000 запросить цену → | 1 SPRING | |
| 7 | HU1-3002-000 запросить цену → | 2 PULLEY | |
| 8 | WG8-5362-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1241 | |
| 9 | XB1-2300-407 запросить цену → | 19 SCREW, BH3X4 (S) | |
| 10 | XB6-7300-409 запросить цену → | 7 SCREW, MACHINE, M3X4 |

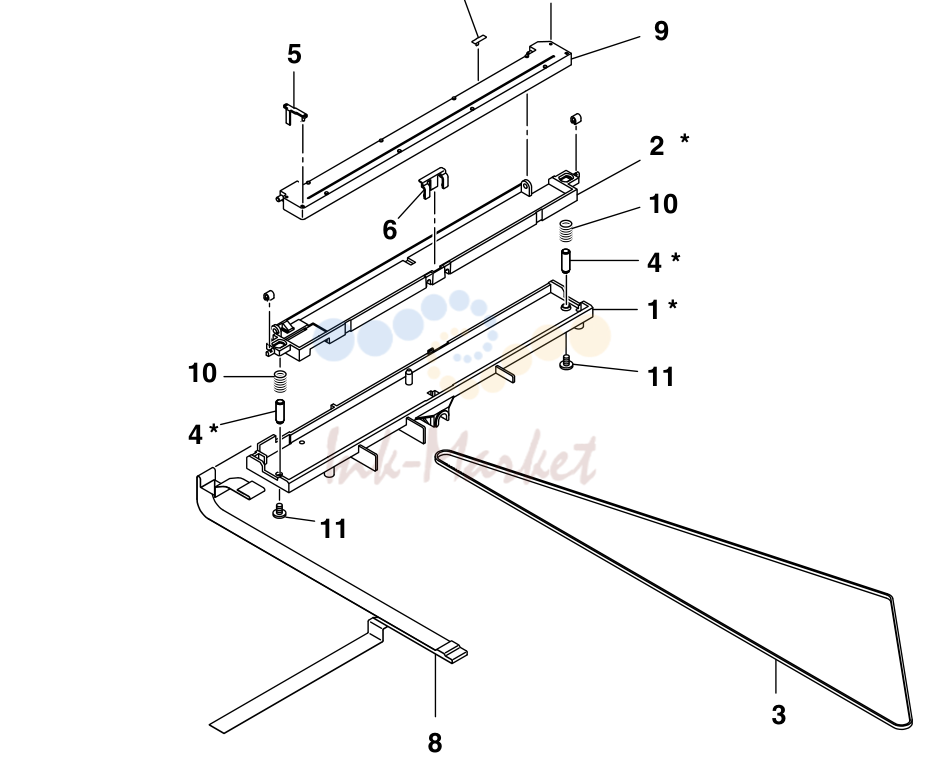

22. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0618-000 запросить цену → | 1 HOLDER, CS UNIT | |
| 3 | HC1-0629-000 запросить цену → | 1 BELT, COGGED, L882 | |
| 4 | HC1-0631-000 запросить цену → | 2 SHAFT, CARRIAGE | |
| 5 | HC1-0641-000 запросить цену → | 2 SPACER, CS | |
| 6 | HC1-0642-000 запросить цену → | 1 STOPPER, CS | |
| 7 | HC1-0655-000 запросить цену → | 1 SHEET, CS | |
| 8 | HH2-3222-000 запросить цену → | 1 CABLE, FLAT, 12P | |
| 9 | HH7-2691-000 запросить цену → | 1 CONTACT SENSOR UNIT | |
| 10 | HU1-2036-000 запросить цену → | 2 SPRING, CS | |
| 11 | XB1-2300-407 запросить цену → | 2 SCREW, BH3X4 (S) |

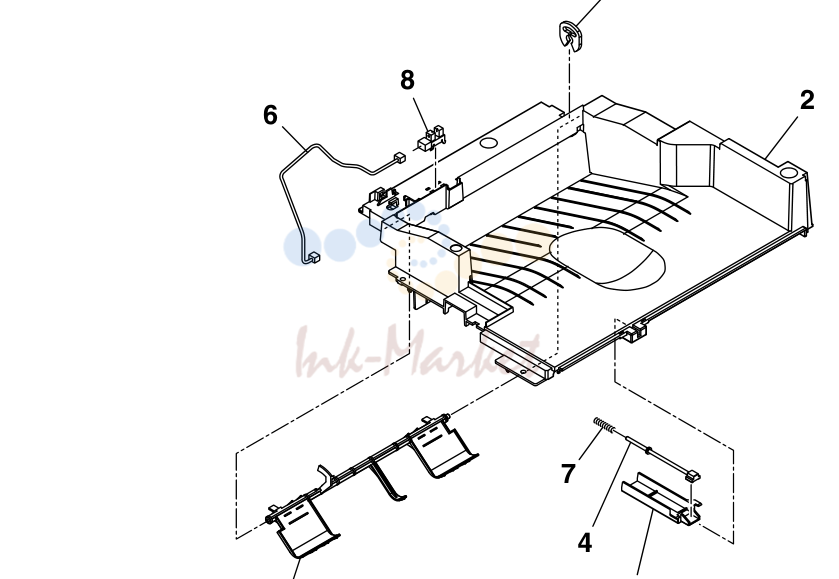

23. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HC1-0483-000 запросить цену → | 1 COVER, FACE-DOWN | |
| 3 | HC1-0484-000 запросить цену → | 1 LEVER, REC. PAPER PRESSURE | |
| 4 | HC1-0525-000 запросить цену → | 1 ROD, SHUTTER | |
| 5 | HC1-0526-000 запросить цену → | 1 COVER, SHUTTER ROD | |
| 6 | HG1-4453-000 запросить цену → | 1 CABLE WITH CONNECTOR, 3P | |
| 7 | HU1-2039-000 запросить цену → | 1 SPRING, SHUTTER LEVER | |
| 8 | WG8-5362-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1241 |

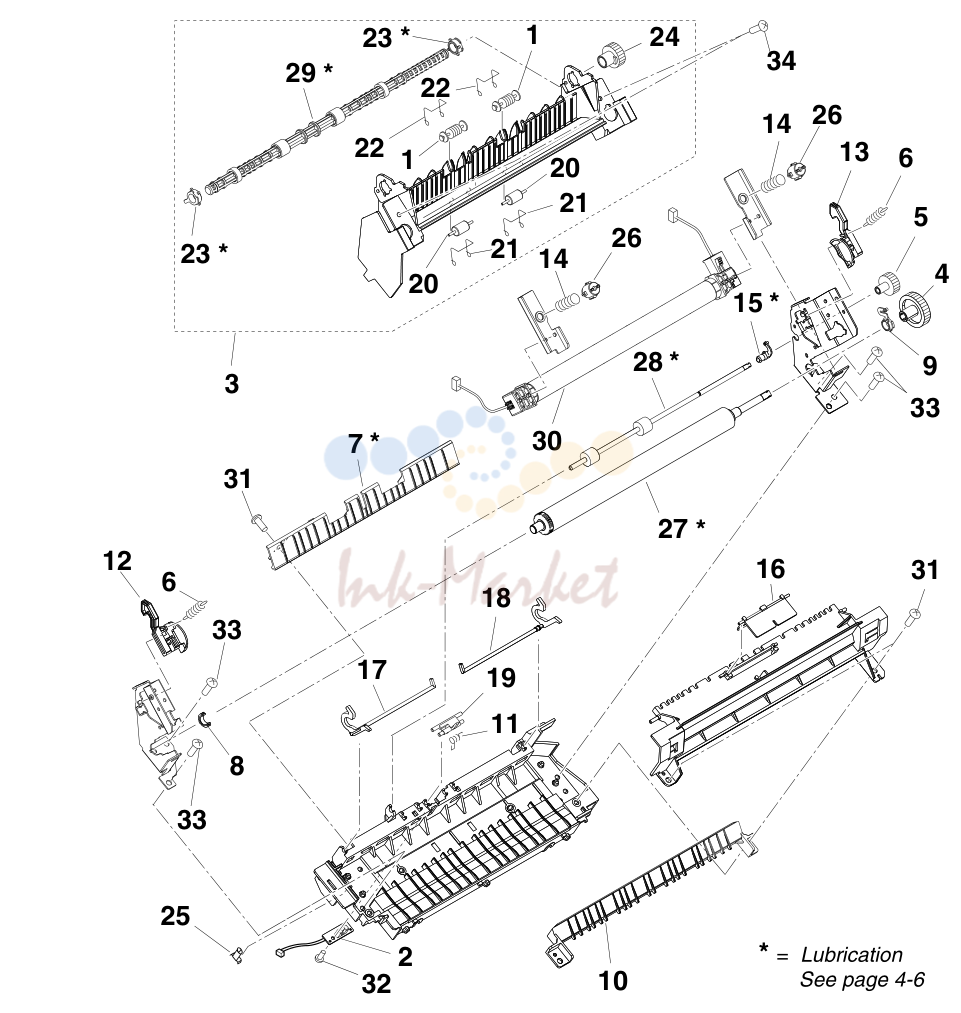

24. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HG1-4448-000 запросить цену → | 1 PAPER DELIVERY SENSOR UNIT | |
| 3 | HM1-0245-000 запросить цену → | 1 FACE-DOWN DELIVERY UNIT | |
| 4 | RA0-1088-000 запросить цену → | 1 GEAR, 29T | |
| 5 | RA0-1089-000 запросить цену → | 1 GEAR, 17T | |
| 6 | RA0-1090-000 запросить цену → | 2 SPRING, TENSION | |
| 7 | RA0-1091-000 запросить цену → | 1 GUIDE, PAPER DELIVERY | |
| 8 | RA0-1094-000 запросить цену → | 1 BUSHING | |
| 9 | RA0-1095-000 запросить цену → | 1 BUSHING | |
| 10 | RA0-1096-000 запросить цену → | 1 GUIDE, PAPER | |
| 11 | RA0-1099-000 запросить цену → | 1 SPRING, TORSION | |
| 12 | RA0-1100-000 запросить цену → | 1 LEVER, PRESSURE RELEASE | |
| 13 | RA0-1101-000 запросить цену → | 1 LEVER, PRESSURE RELEASE | |
| 14 | RA0-1103-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 15 | RA0-1104-000 запросить цену → | 1 BUSHING | |
| 16 | RA0-1105-000 запросить цену → | 1 FLAG | |
| 17 | RA0-1106-000 запросить цену → | 1 LEVER, SENSOR | |
| 18 | RA0-1107-000 запросить цену → | 1 LEVER, SENSOR | |
| 19 | RA0-1110-000 запросить цену → | 1 FLAG, SENSOR | |
| 20 | RA0-1111-000 запросить цену → | 2 ROLLER, FACE-UP | |
| 21 | RA0-1115-000 запросить цену → | 2 SPRING, TORSION | |
| 22 | RA0-1116-000 запросить цену → | 2 SPRING, TORSION | |
| 23 | RA0-1117-000 запросить цену → | 2 BUSHING | |
| 24 | RA0-1118-000 запросить цену → | 1 GEAR, 19T | |
| 25 | RA0-1121-000 запросить цену → | 1 PLATE, CONTACT | |
| 26 | RA0-1189-000 запросить цену → | 2 RETAINER, SPRING | |
| 27 | RF0-1002-000 ✓ в наличии | 1 ROLLER, PRESSURE | |
| 28 | RF0-1003-000 запросить цену → | 1 ROLLER, FACE-UP | |
| 29 | RF0-1004-030 запросить цену → | 1 ROLLER, FACE-DOWN | |
| 30 | RG0-1027-000 запросить цену → | 1 FIXING FILM ASS’Y | |
| 31 | XA9-1292-000 запросить цену → | 3 SCREW, M4X14 | |
| 32 | XB4-7300-807 запросить цену → | 1 SCREW, TAP TIGHT, BINDING HEAD | |
| 33 | XB4-7401-005 запросить цену → | 4 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 34 | XB6-7300-607 запросить цену → | 2 SCREW, TP, M3X6 |

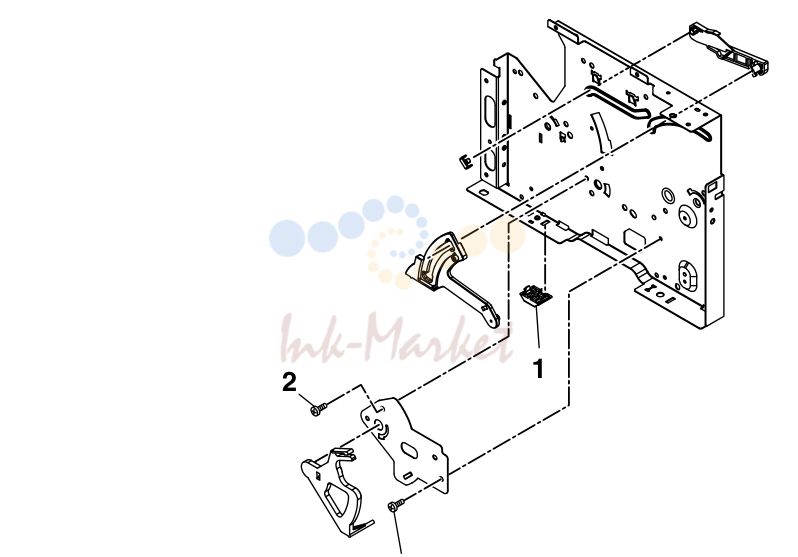

25. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RH7-1473-020 запросить цену → | 1 MOTOR, STEPPING | |
| 3 | XB1-2300-407 запросить цену → | 6 SCREW, BH3X4 (S) | |
| 4 | XB2-7300-607 запросить цену → | 1 SCREW, M3X6 | |
| 5 | XB6-7300-607 запросить цену → | 3 SCREW, TP, M3X6 |

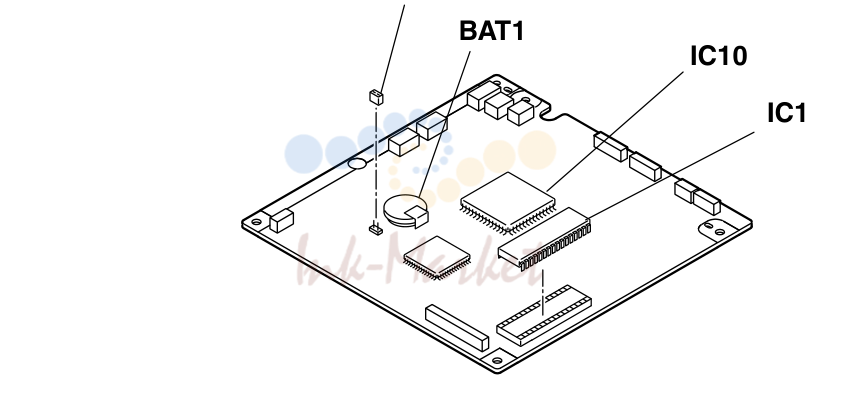

26. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | RA0-1125-000 запросить цену → | 1 HEATSINK | |
| 3 | RA0-1126-000 запросить цену → | 1 HOLDER, CONNECTOR | |
| 4 | RB1-7306-000 запросить цену → | 3 PLATE, GROUNDING | |
| 5 | RG0-1073-000 запросить цену → | 1 CABLE, MAIN MOTOR | |
| 6 | RG0-1078-000 запросить цену → | 2 CABLE, HIGH VOLTAGE | |
| 7 | RG0-1079-000 запросить цену → | 1 CABLE, HIGH VOLTAGE | |
| 8 | RH7-8100-000 запросить цену → | 1 HEATSINK | |
| 9 | XA9-0235-000 запросить цену → | 4 SCREW | |
| 10 | XB2-7400-606 запросить цену → | 1 SCREW, TOOTHED WASHER, M4X6 | |
| 11 | HH2-3220-000 запросить цену → | 1 CABLE, FLAT, 26P |

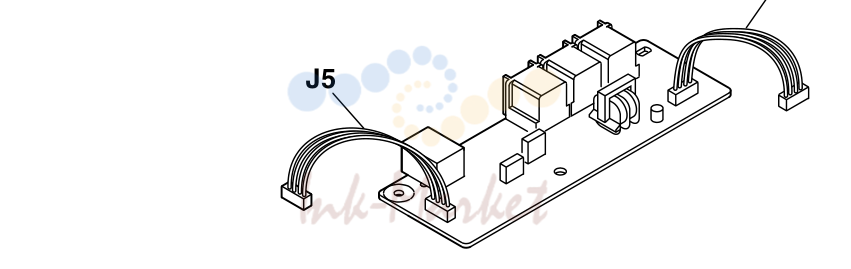

27. PC-D320/PC-D340/FAX-L400 2.PARTS LAYOUT & PARTS LIST
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | HB1-1264-000 запросить цену → | 1 HANDSET CRADLE EU UK GER FRN HUN POL | |
| 3 | WT2-5465-000 запросить цену → | 2 RIVET EU UK GER FRN HUN POL | |
| 4 | NPN 2 SCREW |
