Canon PC 800/900 series — каталог запчастей со схемами

Содержание

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)
2. FIGURE 101 UPPER MAIN BODY(2/2)

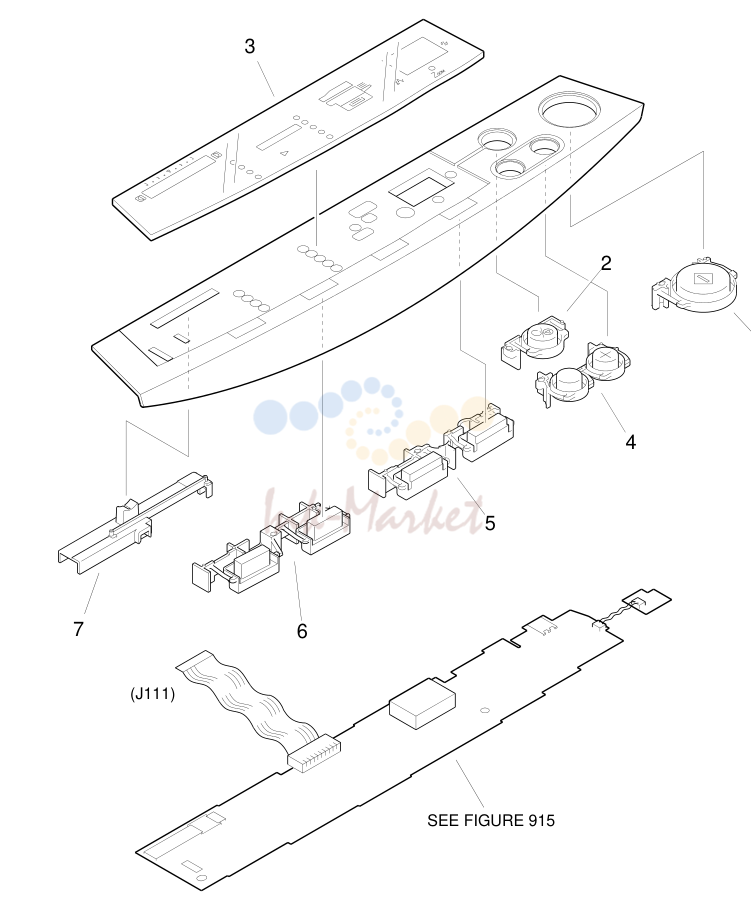

3. FIGURE 130 CONTROL PANEL ASSEMBLY

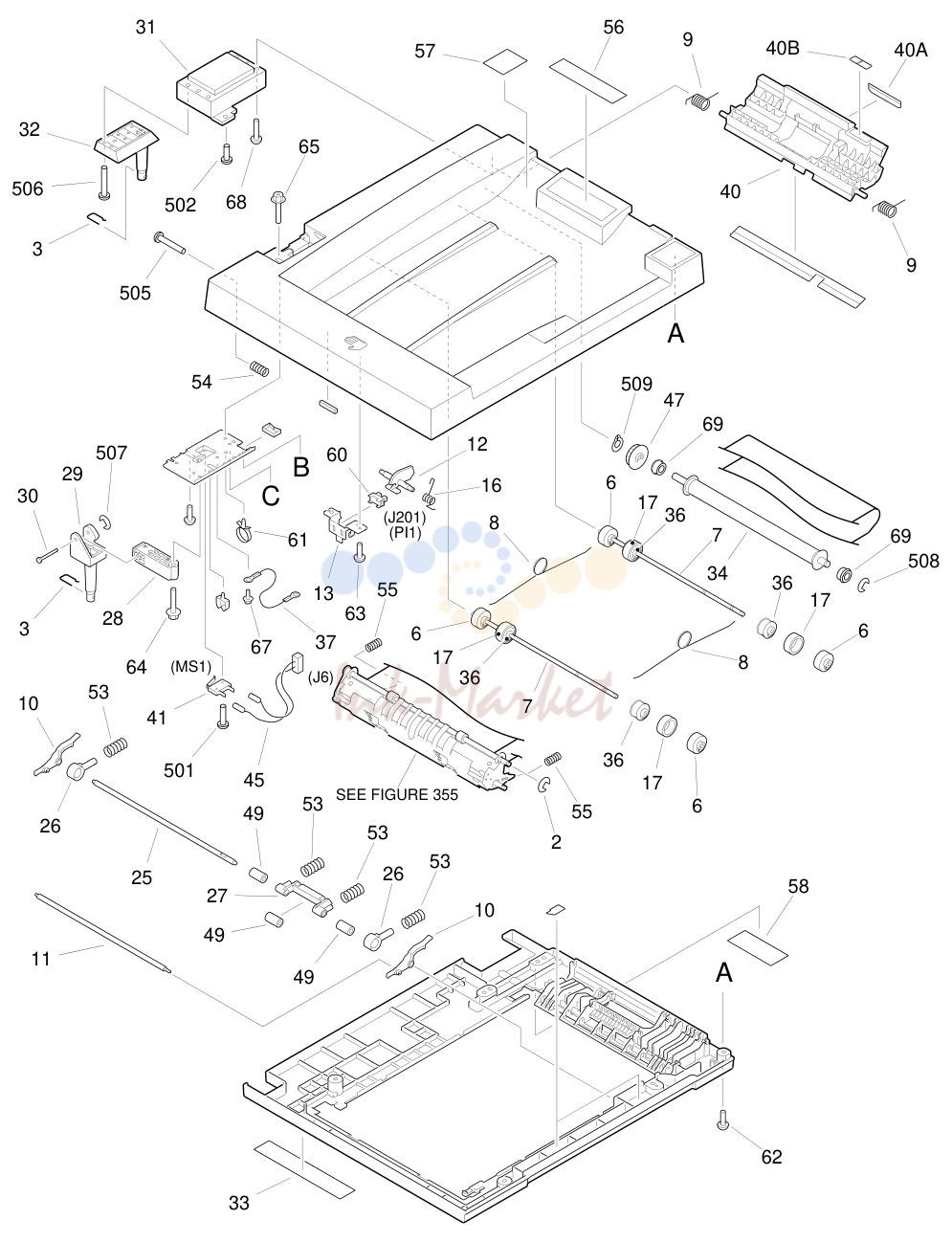

4. FIGURE 161 ADF ASSEMBLY (ADF TYPE)(1/2)

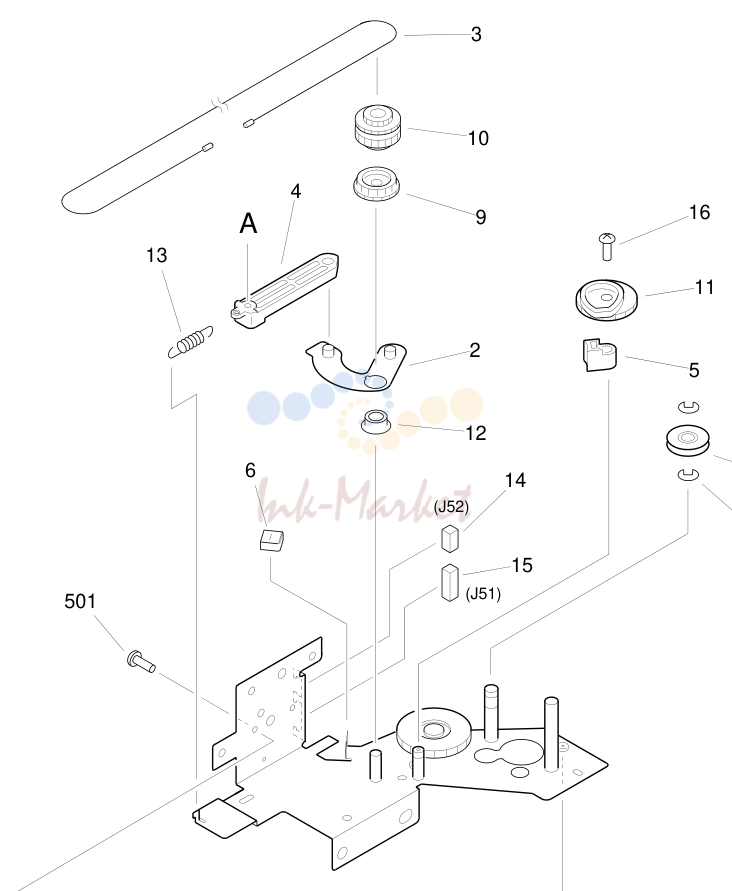

5. FIGURE 220 SCANNER DRIVE ASSEMBLY

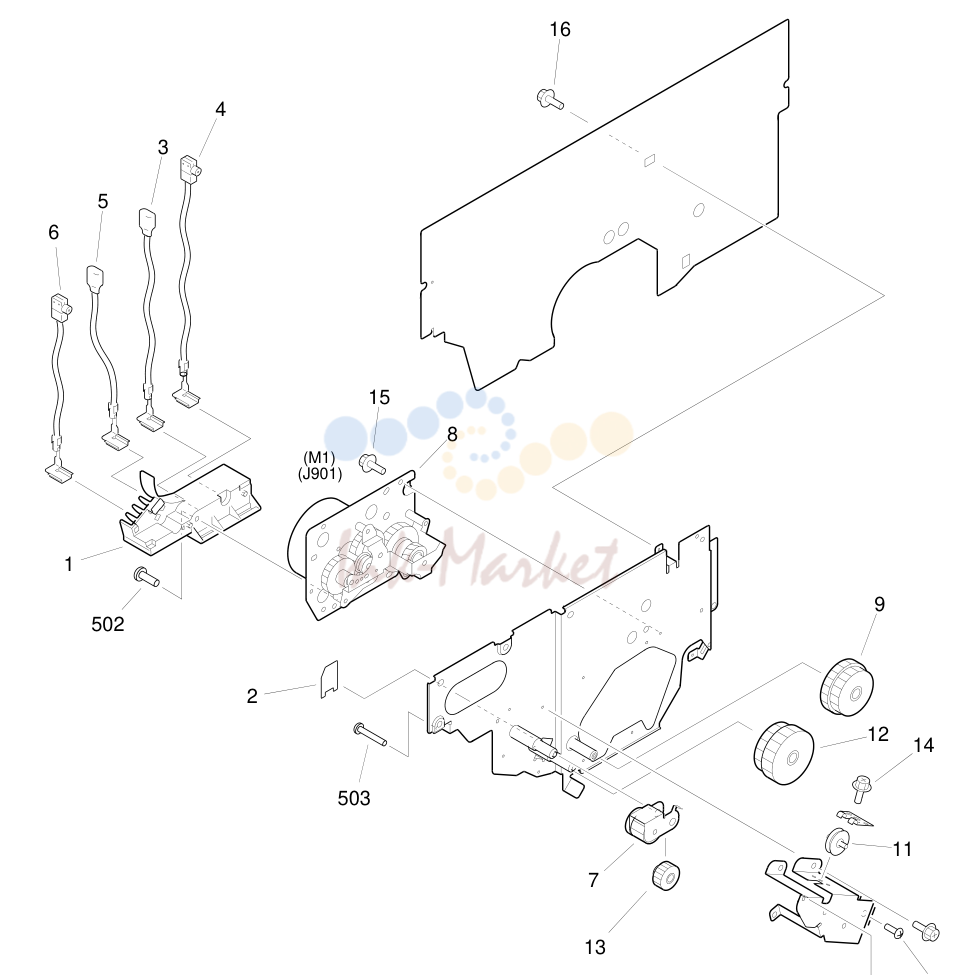

6. FIGURE 230 MAIN DRIVE ASSEMBLY

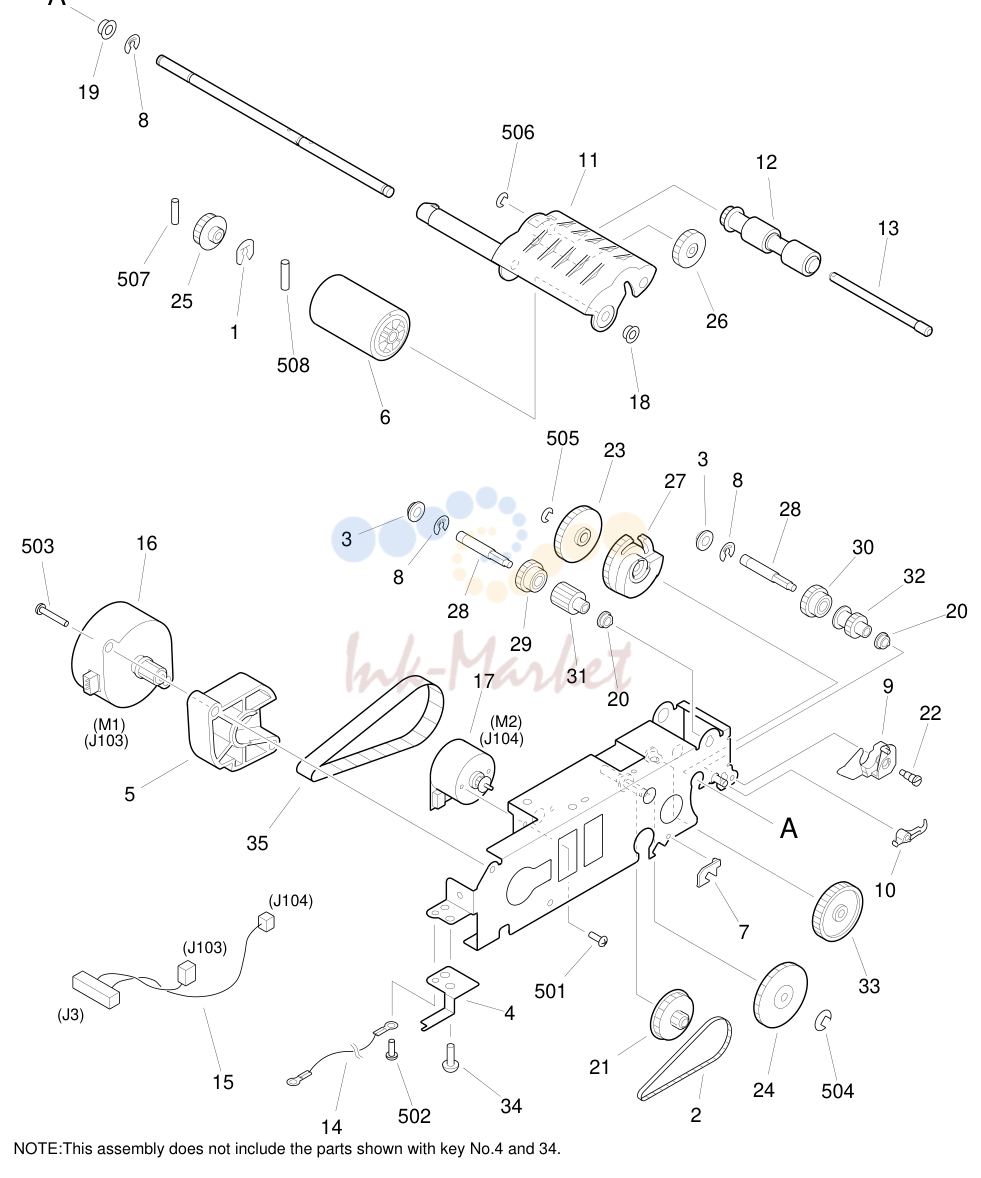

7. FIGURE 290 ADF DRIVE ASSEMBLY (ADF TYPE)

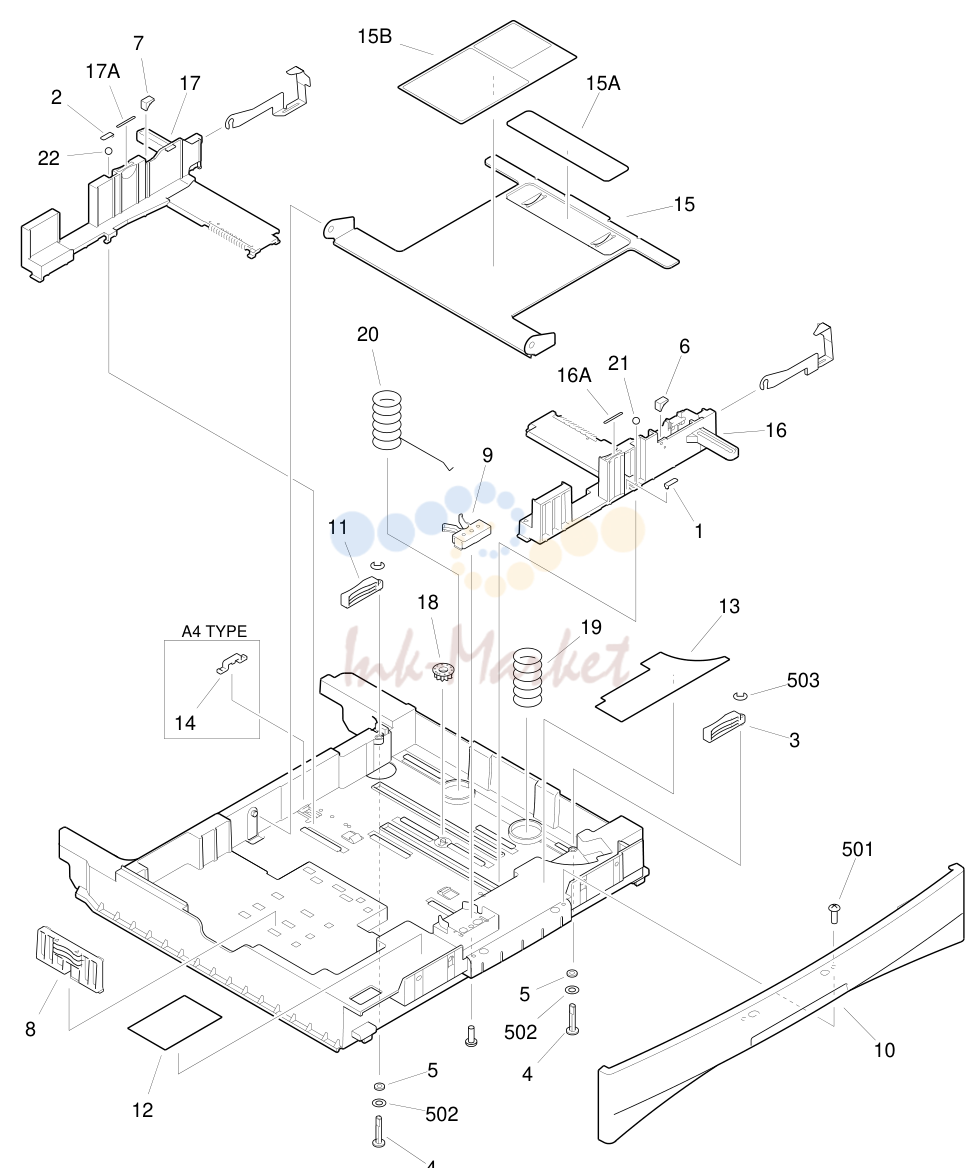

8. FIGURE 300 CASSETTE (250 UNIVERSAL TYPE)

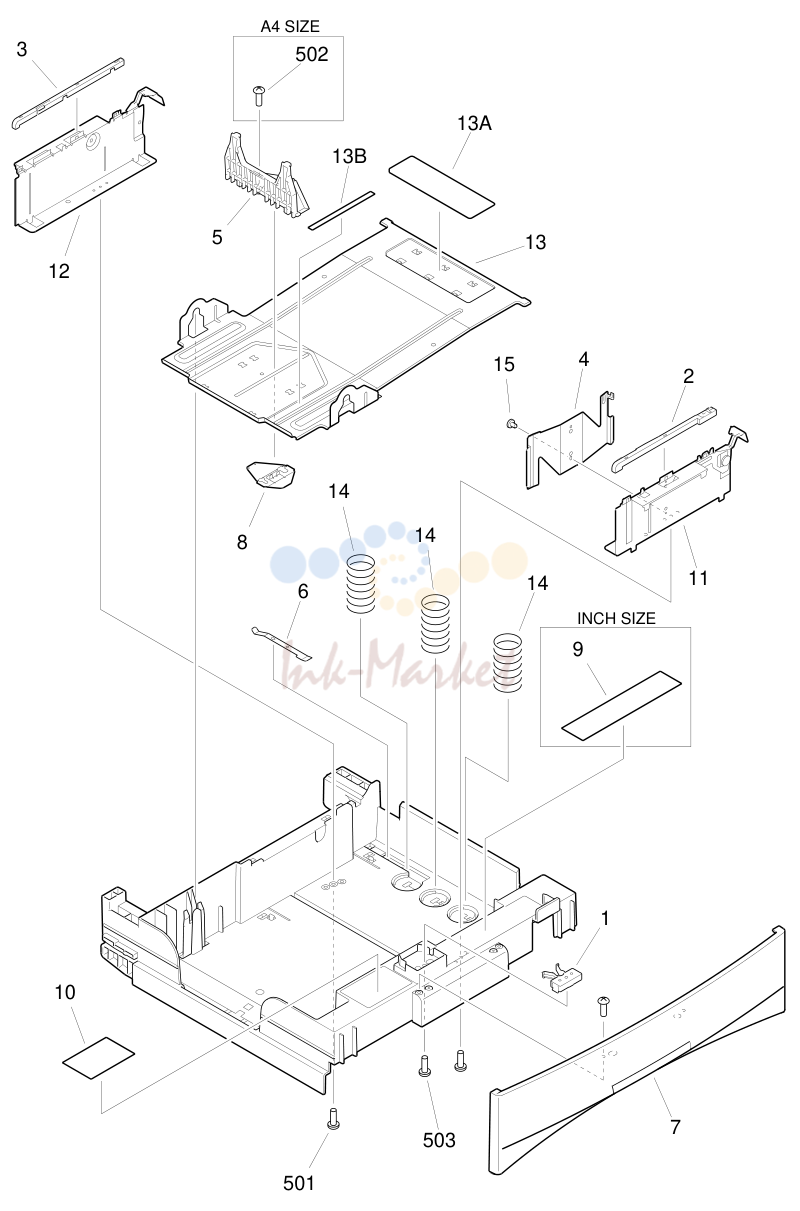

9. FIGURE 302 CASSETTE (500 TYPE)

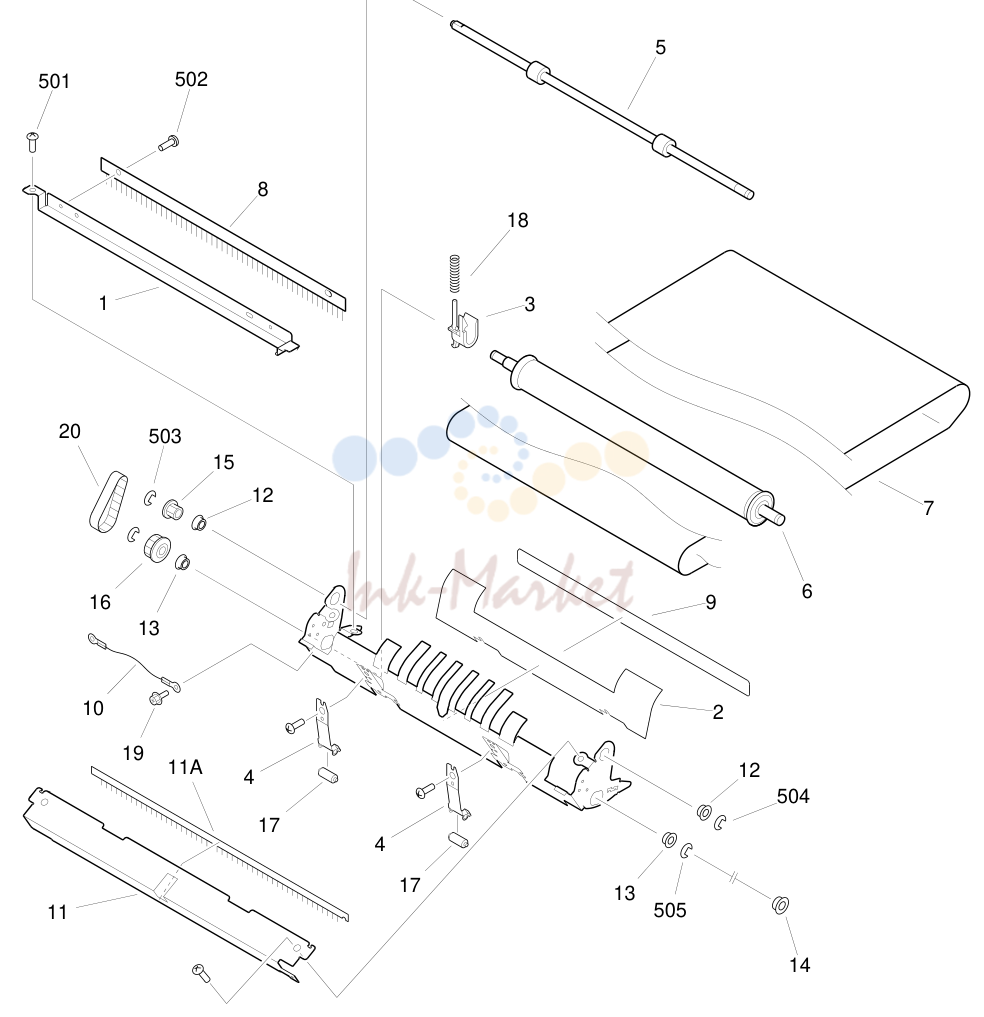

10. FIGURE 355 ADF DELIVERY ASSEMBLY (ADF TYPE)
11. FIGURE 400 MIRROR ASSEMBLY 1
12. FIGURE 530 TRANSFER ASSEMBLY
13. FIGURE 810 FIXING ASSEMBLY
14. FIGURE 910 DC POWER SUPPLY PCB ASSEMBLY
15. FIGURE 915 CONTROL PANEL PCB ASSEMBLY
16. FIGURE 930 DC CONTROLLER PCB ASSEMBLY

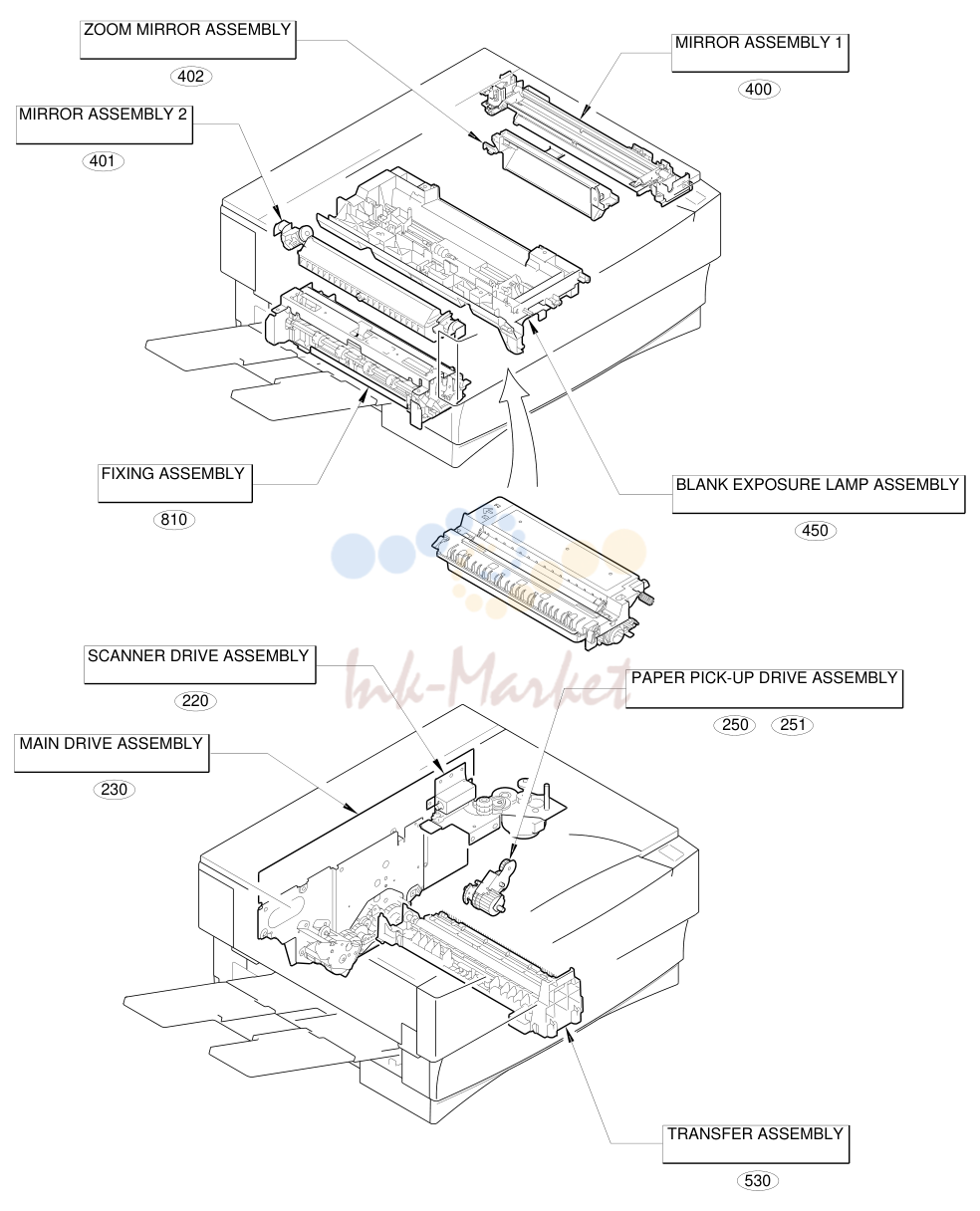

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FB1-0624-000 запросить цену →	ROLLER, PAPER PICK-UP SINGLE TYPE
2	FB1-7283-000 запросить цену →	SPRING, LEAF MULTI TYPE
3	FB1-7303-000 запросить цену →	ROLLER, PAPER PICK-UP MULTI TYPE
4	FB1-7403-000 запросить цену →	FILM, SLIDE
5	FB1-8835-000 запросить цену →	SPRING, WIRE SINGLE TYPE
6	FB2-4606-000 запросить цену →	RETAINER, GLASS,
7	FB2-4607-000 запросить цену →	RETAINER, GLASS,
8	FB2-4785-000 запросить цену →	SUPPORT, COPYBOARD NON ADF TYPE
9	FB2-4790-020 запросить цену →	SHEET, GLASS
10	FB2-5177-000 запросить цену →	TRAY, SUB PC950/980/981
11	FB2-5210-000 запросить цену →	FLAPPER, SEPARATING MULTI TYPE
12	FB2-5213-000 запросить цену →	LEVER, TRAY MULTI TYPE
13	FB2-5214-020 запросить цену →	HOLDER, PICK-UP SHAFT MULTI TYPE
14	FB2-5215-020 запросить цену →	GEAR, 26T MULTI TYPE
15	FB2-5217-020 запросить цену →	ROLLER MULTI TYPE
16	FB2-5240-020 запросить цену →	ARM, SENSOR SINGLE TYPE
17	FB2-5428-000 запросить цену →	TRAY, COPY, SUB PC920/921/940/941
18	FB2-5500-000 запросить цену →	SCREW,M4X12
19	FB2-5502-000 запросить цену →	SCREW, STEPPED
20	FB3-0824-000 запросить цену →	RETAINER, GLASS NON ADF TYPE
21	FB4-1096-000 запросить цену →	TRAY, PAPER PICK-UP PC880/890
22	FB4-1195-000 запросить цену →	PLATE, PAPER STOP END, FRONT MULTI TYPE
23	FB4-1196-000 запросить цену →	PLATE, PAPER STOP END, REAR MULTI TYPE
24	FB4-1260-000 запросить цену →	GUIDE, SIDE, FRONT SINGLE TYPE
25	FB4-1261-000 запросить цену →	GUIDE, SIDE, REAR SINGLE TYPE
100	FB4-9827-000 запросить цену →	PANEL, RIGHT MULTI TYPE
27	FB4-9888-000 запросить цену →	PANEL, LEFT
28	FB4-9896-000 запросить цену →	PANEL, REAR NON ADF TYPE 100V
29	FB4-9898-000 запросить цену →	TRAY, COPY, 1 PC920/921/940/941
30	FB4-9899-000 запросить цену →	PANEL, TOP NON ADF TYPE 100V
31	FB4-9906-000 запросить цену →	PANEL, LOWER, FRONT
32		FB5 - 1866 - 00S 1 PANEL, CONTROL, LARGE PC860
33	FB5-1877-000 запросить цену →	KEY TOP, ON/OFF
34		FB5 - 1880 - 00S 1 TRAY, PAPER DELIVERY PC860/880/890
100-3		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
100		- 35 FB5 - 1882 - 00S 1 LABEL, OPERATION PC860/880/890
36	FB5-1884-000 запросить цену →	LABEL, "WARNING, RIGHT PLATE" UNIVERSAL TYPE
37	FF5-2875-000 запросить цену →	PLATE, PICK-UP MULTI TYPE
38	FF5-2893-020 запросить цену →	ROLLER, SLIP SINGLE TYPE
39	FF5-3728-000 запросить цену →	GLASS, COPYBOARD NON ADF TYPE
40	FF5-3905-000 запросить цену →	GUIDE, PAPER JUMP ADF TYPE
41	FF5-9001-000 запросить цену →	GUIDE, PICK-UP LOWER SINGLE TYPE
42	FH2-5288-000 запросить цену →	WIRE, GROUNDING 100V
43	FS5-2769-000 запросить цену →	SPRING, COMPRESSION MULTI TYPE
44	FS5-2770-000 запросить цену →	SPRING, COMPRESSION MULTI TYPE
45	FS5-2776-000 запросить цену →	SPRING, COMPRESSION MULTI TYPE
46	FS6-2270-000 запросить цену →	SPRING, COMPRESSION ADF TYPE
47	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6
48	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
49	XA9-0975-000 запросить цену →	SCREW,P,M4X12
50	XH9-0084-000 запросить цену →	DAMPER UNIT MULTI TYPE
501	XB4-7200-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M2X6 MULTI TYPE
502	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6 MULTI TYPE
19		SEE FIGURE
503		SEE FIGURE
101-1		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

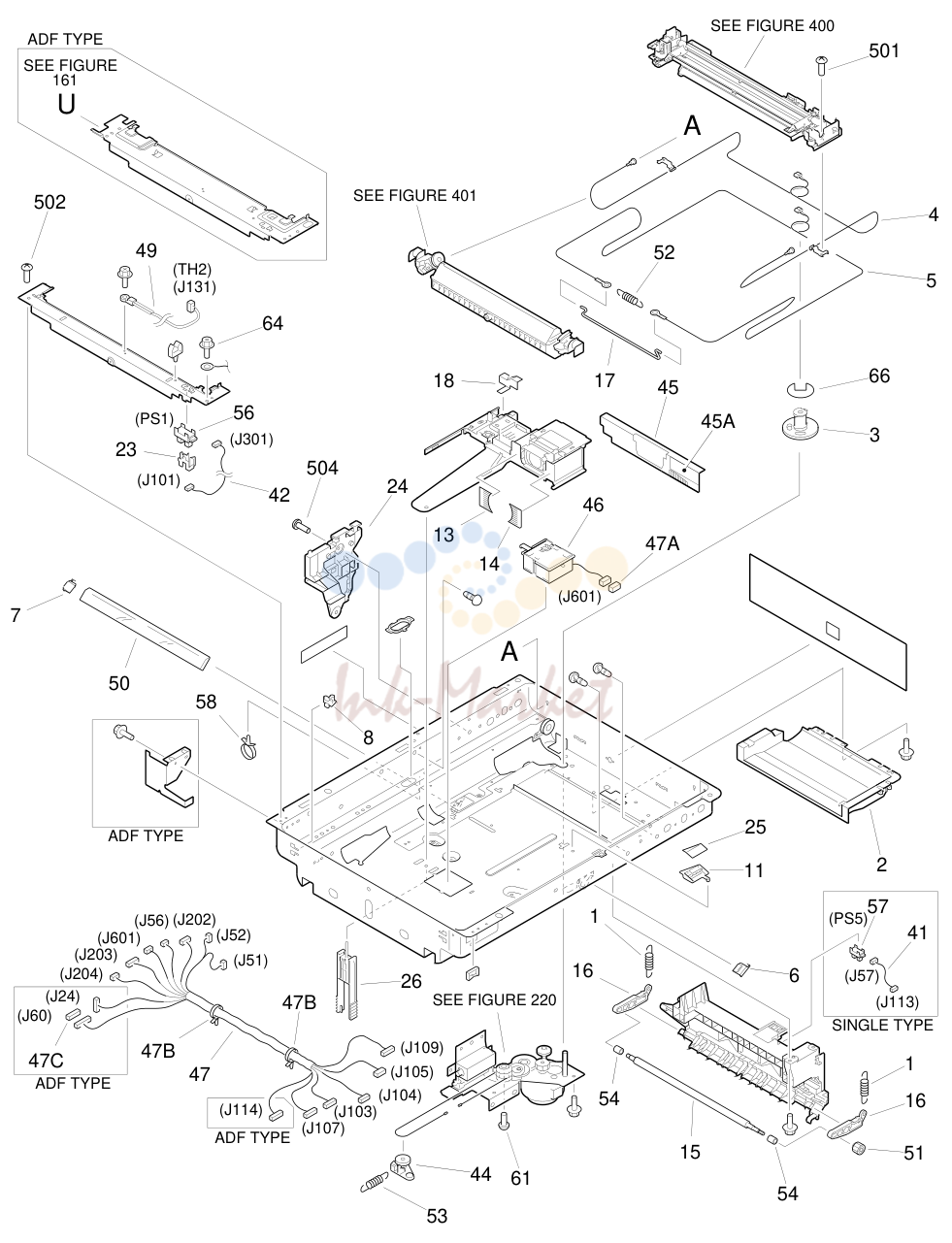

2. FIGURE 101 UPPER MAIN BODY(2/2)

№	Артикул	Описание
101		- NPN RF UPPER MAIN BODY
1	FA9-3066-000 запросить цену →	SPRING, TENSION
2	FB2-4603-000 запросить цену →	PLATE, DUST-PROOF
3	FB2-4610-000 запросить цену →	PULLEY, DRIVE
4	FB2-4611-000 запросить цену →	WIRE, MIRROR DRIVE,
5	FB2-4612-000 запросить цену →	WIRE, MIRROR DRIVE,
6	FB2-4613-000 запросить цену →	RETAINER, MIRROR, 6, FRONT
7	FB2-4614-000 запросить цену →	RETAINER, MIRROR, 6, REAR
8	FB2-4622-020 запросить цену →	HOLDER, WIRE
9	FB2-4627-000 запросить цену →	SHEET, LIGHT-BLOCKING,
10	FB2-4628-000 запросить цену →	SHEET, LIGHT-BLOCKING,
11	FB2-4629-020 запросить цену →	HOLDER, LENS
12	FB2-4691-000 запросить цену →	PLATE, LINK
13	FB2-4734-000 запросить цену →	SHEET,
14	FB2-4736-000 запросить цену →	SHEET,
15	FB2-4771-000 запросить цену →	ROLLER, UPPER, REGISTRATION
16	FB2-4773-000 запросить цену →	ARM, REGISTRATION
17	FB2-4792-000 запросить цену →	HOOK, WIRE STOPPING
18	FB2-4840-000 запросить цену →	SHEET,
19	FB2-4870-000 запросить цену →	HOOK, REAR
20	FB2-4875-000 запросить цену →	PLATE, LEVER GROUNDING
21	FB2-4877-000 запросить цену →	SPRING, TORSION
22	FB2-4906-020 запросить цену →	KNOB, DENSITY CONTROL 100/220/240V
23	FB2-4942-000 запросить цену →	GUIDE, SENSOR
24	FB2-5057-000 запросить цену →	PLATE, BLANK EXPOSURE
25	FB2-5059-000 запросить цену →	SHEET,
26	FB2-5501-030 запросить цену →	SCREW, M4X15
27	FB3-0626-020 запросить цену →	SUPPORT, PULLEY SHAFT
28	FB3-0630-000 запросить цену →	BELT, FAN NON ADF TYPE
101-3		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
101	FB3-0632-020 запросить цену →	SUPPORT, FAN, REAR
30	FB3-0633-000 запросить цену →	JOINT
31	FB3-0639-020 запросить цену →	PULLEY, FAN
32	FB4-1194-000 запросить цену →	HOOK, FRONT
33	FB5-0086-000 запросить цену →	HOLDER, FAN
34	FB5-0088-000 запросить цену →	BLOCK, HOOK, FRONT
35	FB5-0089-000 запросить цену →	PLATE, GROUNDING
36	FB5-0090-000 запросить цену →	BLOCK, HOOK, REAR
37	FB5-0091-000 запросить цену →	LEVER, SWITCH
38	FB5-0092-000 запросить цену →	ACTUATOR
39	FB5-0093-000 запросить цену →	SPRING, SWITCH
40	FB5-0096-000 запросить цену →	FAN, EXHAUST
41	FF2-9787-000 запросить цену →	CABLE, RIGHT RAIL SENSOR SINGLE TYPE
42	FF3-3737-000 запросить цену →	CABLE, HOME POSITION SENSOR J101,301
43	FF3-3820-000 запросить цену →	CABLE, GROUNDING
44	FF5-2867-020 запросить цену →	PULLEY, IDLER
45	FF5-3716-000 запросить цену →	SHEET,
46	FG6-3756-000 запросить цену →	AE SENSOR PCB ASSEMBLY J601
47	FG6-3789-000 запросить цену →	DC UPPER FRAME CABLE NON ADF TYPE
48	FH6-1679-000 запросить цену →	FAN, DC24V FM1 J130
49	FH7-7510-000 запросить цену →	THERMISTOR UNIT TH2 J131
50	FN5-4146-000 запросить цену →	MIRROR,
51	FS5-0898-000 запросить цену →	GEAR, 14T
101	FS5-2802-000 запросить цену →	SPRING, TENSION
53	FS5-2803-020 запросить цену →	SPRING, TENSION
54	FS5-6288-000 запросить цену →	ROLLER
55	WG8-5187-000 запросить цену →	PHOTO-INTERRUPTER PS2 J56
56	WG8-5362-000 запросить цену →	PHOTO-INTERRUPTER PS1 J301
57	WG8-5362-000 запросить цену →	PHOTO-INTERRUPTER SINGLE TYPE
58	WT2-5041-000 запросить цену →	CLAMP, CABLE
59	WT2-5041-000 запросить цену →	CLAMP, CABLE ADF TYPE
60	XA9-0187-000 запросить цену →	SCREW,M3X6
61	XA9-0650-000 запросить цену →	SCREW,M3X6
62	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
63	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
64	XA9-0794-000 запросить цену →	SCREW,RS,M3X6
65	XA9-0813-000 запросить цену →	SCREW,RS,M3X8
66	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
503	XB4-6302-509 запросить цену →	SCREW,TAPPING,PAN HEAD,M3X25
504	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
505	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
506	XB4-7400-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X6
507	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
508	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
101-5		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
81		MULTI TYPE
59		(DS1) ADF TYPE
87		ADF TYPE
102-1		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
500		CASSETTE TYPE
94		ADF TYPE 49A
250		CASSETTE TYPE
102		- NPN RF LOWER MAIN BODY
1	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD 100V
2	FB1-7267-000 запросить цену →	BELT, PAPER FEED,
3	FB1-7270-000 запросить цену →	PULLEY, BELT,
4	FB2-4781-000 запросить цену →	LEVER, SENSOR, 2 100V
5	FB2-4782-000 запросить цену →	LEVER, SENSOR,
6	FB2-4929-000 запросить цену →	MOUNT, HINGE, REAR
7	FB2-4930-000 запросить цену →	PIN, HINGE
8	FB2-5161-030 запросить цену →	ROLLER, LOWER
9	FB2-5162-000 запросить цену →	RING, RATCHET
10	FB2-5163-000 запросить цену →	SPRING, CLUTCH
11	FB2-5164-000 запросить цену →	DRUM, CLUTCH
12	FB2-5183-000 запросить цену →	RING, RATCHET MULTI TYPE
13	FB2-5221-020 запросить цену →	LEVER, SENSOR
14	FB2-5222-000 запросить цену →	LEVER, CLUTCH
15	FB2-5223-000 запросить цену →	SHEET, GUIDE
16	FB2-5303-000 запросить цену →	FOOT, RUBBER
17	FB2-5304-000 запросить цену →	BLOCK, HINGE SLIDING
18	FB2-5305-000 запросить цену →	PIN, SLIDE,
19	FB2-5309-000 запросить цену →	PULLEY, BELT,
20	FB2-5310-000 запросить цену →	PULLEY, BELT,
21	FB3-0733-000 запросить цену →	BLOCK, SHUTTER RELEASE
22	FB4-9803-000 запросить цену →	COVER, AC POWER SUPPLY 100V
23	FB4-9808-000 запросить цену →	COVER, FEEDER
24	FB4-9810-000 запросить цену →	COVER, SENSOR PCB
25	FB4-9811-000 запросить цену →	HOLDER, GEAR
26	FB4-9812-000 запросить цену →	COVER, U-TURN
27	FB4-9813-000 запросить цену →	ROLLER
102-3		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FB4-9814-000 запросить цену →	HOLDER, ROLLER
29	FB4-9815-000 запросить цену →	GUIDE, U-TURN
30	FB4-9817-000 запросить цену →	ROLLER, PICK-UP
31	FB4-9818-000 запросить цену →	SHAFT, PICK-UP ROLLER
32	FB4-9819-000 запросить цену →	HOLDER, PICK-UP SHAFT
33	FB4-9820-000 запросить цену →	COLLAR, SPRING
34	FB4-9821-000 запросить цену →	ROLLER, FEEDER
35	FB4-9822-000 запросить цену →	LEVER, RETRY
36	FB4-9823-000 запросить цену →	ARM, PAPER PICK-UP MULTI TYPE
37	FB4-9824-000 запросить цену →	FLANGE
38	FB4-9830-000 запросить цену →	ABSORBER, ERASE NOISE
39	FB4-9881-000 запросить цену →	BELT, PAPER FEED,
40	FB4-9908-000 запросить цену →	MOUNT, HINGE, FRONT
41	FF3-3736-000 запросить цену →	CABLE, INPUT 220/240V
42	FF3-3740-000 запросить цену →	CABLE, GROUNDING
43	FF3-3845-000 запросить цену →	CABLE, GROUNDING ADF TYPE
44	FF5-2872-000 запросить цену →	PLATE, REGIST SWING
45	FF5-2873-030 запросить цену →	MOUNT, SOLENOID MULTI TYPE
46	FF5-3714-000 запросить цену →	GEAR, 17T/80T MULTI TYPE
47	FF5-3922-000 запросить цену →	PLATE, HINGE STOP, REAR ADF TYPE
48	FF9-1505-000 запросить цену →	SOLENOID SL2 J54
49	FG6-3757-000 запросить цену →	CABLE, MULTI DC MULTI TYPE
50	FG6-3762-000 запросить цену →	CABLE, AC SOCKET 100V P1
102	WE8-5705-000 запросить цену →	FERRITE CORE 120V
51	FG6-4065-000 запросить цену →	SENSOR PCB ASSEMBLY 100V
52	FH2-5276-030 запросить цену →	CORD, POWER SUPPLY 240V PC920/950
53	FH2-5761-020 запросить цену →	CORD, POWER 220V P1
54	FH2-6577-000 запросить цену →	CORD, POWER SUPPLY 100V P1
55	FH2-6578-000 запросить цену →	CORD, POWER SUPPLY 120V P1
56	FH7-5631-000 запросить цену →	SOLENOID, DC24V MULTI TYPE
57	FH7-5893-000 запросить цену →	SOLENOID SL5 J58
58	FH7-5967-000 запросить цену →	SOLENOID, DC24V SL1 J53
59	FH7-6216-000 запросить цену →	SWITCH, INTERLOCK DS1
60	FH7-9315-000 запросить цену →	INDUCTOR 220/240V LF1
61	FS5-0883-000 запросить цену →	GEAR, 34T
62	FS5-0885-000 запросить цену →	GEAR, 14T
63	FS5-0913-030 запросить цену →	GEAR, 17T/18T
64	FS5-1438-000 запросить цену →	BUSHING
65	FS5-1440-000 запросить цену →	BUSHING, REGISTRATION, REAR
66	FS5-2767-000 запросить цену →	SPRING, TENSION
67	FS5-2771-000 запросить цену →	SPRING, TENSION MULTI TYPE
68	FS5-2772-000 запросить цену →	SPRING, TENSION
69	FS5-2773-000 запросить цену →	SPRING, TENSION MULTI TYPE
70	FS5-2783-000 запросить цену →	SPRING, TENSION
71	FS5-2804-000 запросить цену →	SPRING, COMPRESSION
72	FS5-2805-000 запросить цену →	SPRING, COMPRESSION
73	FS5-2806-000 запросить цену →	SPRING, COMPRESSION
74	FS5-2806-000 запросить цену →	SPRING, COMPRESSION ADF TYPE
75	FS7-0431-000 запросить цену →	GEAR, 14T/19T MULTI TYPE
76	FS7-0432-000 запросить цену →	GEAR, 14T
77	FS7-0433-000 запросить цену →	GEAR, 23T
102-5		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FS7-0434-000 запросить цену →	GEAR, 26T MULTI TYPE
79	FS7-0435-000 запросить цену →	GEAR, 16T
80	FS7-0436-000 запросить цену →	GEAR, 25T
81	FS7-0438-000 запросить цену →	GEAR, 25T MULTI TYPE
82	FS7-2183-000 запросить цену →	SPRING, TENSION
83	FS7-2184-000 запросить цену →	SPRING, COMPRESSION
84	FS7-2185-000 запросить цену →	SPRING, CLUTCH
85	FS7-2186-000 запросить цену →	SPRING, TENSION MULTI TYPE
86	FS7-2190-000 запросить цену →	SPRING, COMPRESSION
87	RH2-5015-050 запросить цену →	CORD, POWER SUPPLY 240V PC860/880
88	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J53
89	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J58
90	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT MULTI TYPE
91	WE8-5705-000 запросить цену →	FERRITE CORE 100/220/240V
92	WG8-5362-000 запросить цену →	PHOTO-INTERRUPTER PS4 J59
93	WT2-5041-000 запросить цену →	CLAMP, CABLE
94	XA9-0591-000 запросить цену →	SCREW,M3X8
95	XA9-0591-000 запросить цену →	SCREW,M3X8 SINGLE TYPE
96	XA9-0760-000 запросить цену →	SCREW,RS,M3X6 250 CASSETTE TYPE
97	XA9-0763-000 запросить цену →	SCREW,RS,M3X11
98	XA9-0772-000 запросить цену →	SCREW,P,M3X10
99	XA9-0773-000 запросить цену →	SCREW,P,M4X12
100	XA9-0773-000 запросить цену →	SCREW,P,M4X12 500 CASSETTE TYPE
101	XA9-0976-000 запросить цену →	SCREW,P,M4X16 500 CASSETTE TYPE
102	XD9-0134-000 запросить цену →	RING,E
103	XD9-0134-000 запросить цену →	RING,E
104	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
102	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4 MULTI TYPE
503	XB1-2300-509 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X5
504	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8 ADF TYPE
505	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
506	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
507	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6 ADF TYPE
508	XB2-7400-607 запросить цену →	SCREW,W/WASHER,M4X6
509	XB2-7400-607 запросить цену →	SCREW,W/WASHER,M4X6
510	XB2-7400-607 запросить цену →	SCREW,W/WASHER,M4X6 120/220/240V
511	XB2-7400-607 запросить цену →	SCREW,W/WASHER,M4X6 220/240V
512	XB2-8300-607 запросить цену →	SCREW,W/WASHER,M3X6
513	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
514	XB4-7301-007 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X10
515	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
516	XB6-7300-609 запросить цену →	SCREW,TP,M3X6
517	XD2-2300-402 запросить цену →	RING,TOOTHED LOCK MULTI TYPE
518	XD3-2160-062 запросить цену →	PIN,DOWEL
102-7		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

3. FIGURE 130 CONTROL PANEL ASSEMBLY

№	Артикул	Описание
130		- FG6 - 4041 - 00S 1 CONTROL PANEL ASSEMBLY PC860
1	FB5-0123-000 запросить цену →	KEY TOP, START
2	FB5-0124-000 запросить цену →	KEY TOP, CLEAR/STOP
3		FB5 - 0143 - 00S 1 PANEL, CLEAR PC860
130	FB5-0146-000 запросить цену →	KEY TOP, NUMBER PC860/940
5	FB5-0150-000 запросить цену →	KEY TOP, FUNCTION, 1 PC860/940
6	FB5-0155-000 запросить цену →	KEY TOP, FUNCTION, 2 PC860/940
7	FB5-1851-000 запросить цену →	KNOB, DENSITY CONTROL PC860/940
130-3		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
160	FG6-3737-000 запросить цену →	COPYBOARD COVER ASSEMBLY NON ADF TYPE
1	FB1-0733-000 запросить цену →	BRUSH, CLEANING
2	FB1-8870-000 запросить цену →	SHEET, COPYBOARD
3	FB2-5424-000 запросить цену →	COVER, COPYBOARD, SMALL
4	FB4-9887-000 запросить цену →	COVER, COPYBOARD, LARGE

4. FIGURE 161 ADF ASSEMBLY (ADF TYPE)(1/2)

№	Артикул	Описание
161		- NPN RF ADF ASSEMBLY ADF TYPE
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-2873-000 запросить цену →	RING, E
3	FB3-0829-000 запросить цену →	PIN, DF SUPPORT
4	FB3-3311-000 запросить цену →	CROSSMEMBER, DELIVERY
5	FB3-3312-000 запросить цену →	ELIMINATOR, STATIC CHARGE
6	FB3-3314-020 запросить цену →	ROLLER, BELT,
7	FB3-3315-020 запросить цену →	SHAFT, BELT
8	FB3-3316-000 запросить цену →	SPRING, TORSION
9	FB3-3321-000 запросить цену →	SPRING, TORSION
10	FB3-3322-000 запросить цену →	LINK, RELEASE
11	FB3-3323-000 запросить цену →	SHAFT, TENSION
12	FB3-3324-000 запросить цену →	FLAG, SENSOR
13	FB3-3325-000 запросить цену →	MOUNT, SENSOR
14	FB3-3326-000 запросить цену →	COVER, POCKET
15	FB3-3329-000 запросить цену →	SHEET,
16	FB3-3330-000 запросить цену →	SPRING, TORSION
17	FB3-3332-000 запросить цену →	ROLLER, RUBBER
18	FB3-3335-000 запросить цену →	COVER, PAD
19	FB3-3336-000 запросить цену →	ROLLER, GUIDE
20	FB3-3338-000 запросить цену →	SHEET,
21	FB3-3342-000 запросить цену →	FLAG, SENSOR,
22	FB3-3343-000 запросить цену →	SPRING, TORSION
23	FB3-3344-000 запросить цену →	FLAG, SENSOR,
24	FB3-3345-000 запросить цену →	SPRING, TORSION
25	FB3-3346-000 запросить цену →	SHAFT, REGISTRATION
26	FB3-3347-000 запросить цену →	LINK, PRESSURE
27	FB3-3348-000 запросить цену →	LEVER, RELEASE
28	FB3-3356-000 запросить цену →	HINGE, LEFT, UPPER
29	FB3-3357-020 запросить цену →	HINGE, LEFT, LOWER
161-3		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
161	FB3-3358-000 запросить цену →	SHAFT, LEFT HINGE
31	FB3-3360-030 запросить цену →	HINGE, FREE STOP
32	FB3-3361-000 запросить цену →	FOOT, HINGE, RIGHT
33	FB3-3364-000 запросить цену →	LABEL, OPERATION,
34	FB3-3365-000 запросить цену →	ROLLER, DRIVE
35	FB3-3401-000 запросить цену →	BUSHING, LEVER
36	FB3-3402-020 запросить цену →	ROLLER, BELT,
37	FF3-1070-000 запросить цену →	CABLE, GROUNDING
38	FF5-4677-000 запросить цену →	PLATE, PAPER LIFTER
39	FF5-4679-020 запросить цену →	FLAPPER
40	FF5-6753-000 запросить цену →	HANDLE, UPPER
41	FF5-6761-000 запросить цену →	MICROSWITCH MS1
42	FG2-7467-000 запросить цену →	CABLE, INTERFACE J1,2,24,60
43	FG2-7469-000 запросить цену →	CABLE, SENSOR, 1 J5,105,201
44	FG2-7470-000 запросить цену →	CABLE, SENSOR, 2 J105,202,203
45	FG2-7471-000 запросить цену →	CABLE, MICROSWITCH J6
46	FS1-1190-000 запросить цену →	BUSHING
47	FS5-3458-000 запросить цену →	PULLEY, 44T
48	FS5-6453-000 запросить цену →	ROLLER, DAMPER
49	FS5-6454-000 запросить цену →	ROLLER, REGISTRATION
50	FS5-6455-000 запросить цену →	ROLLER,
51	FS6-2369-000 запросить цену →	SPRING, COMPRESSION
52	FS6-2370-000 запросить цену →	SPRING, COMPRESSION
53	FS6-2371-000 запросить цену →	SPRING, COMPRESSION
161	FS6-2373-000 запросить цену →	SPRING, COMPRESSION
55	FS6-2374-000 запросить цену →	SPRING, COMPRESSION
56	FS6-8089-000 запросить цену →	LABEL, OPERATION,
57	FS6-8948-000 запросить цену →	LABEL, OPERATION,
58	FS6-8949-000 запросить цену →	LABEL, OPERATION,
59	WG8-5206-010 запросить цену →	PHOTO-INTERRUPTER PI2,3 J202,203
60	WG8-5309-000 запросить цену →	PHOTO-INTERRUPTER PI1 J201
61	WT2-5041-000 запросить цену →	CLAMP, CABLE
62	XA9-0605-000 запросить цену →	SCREW,M4X8
63	XA9-0605-000 запросить цену →	SCREW,M4X8
64	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
65	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
66	XA9-0633-000 запросить цену →	SCREW,RS,M4X8
67	XA9-0633-000 запросить цену →	SCREW,RS,M4X8
68	XA9-0976-000 запросить цену →	SCREW,P,M4X16
69	XG9-0237-000 запросить цену →	BEARING, BALL
501	XB1-2301-209 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X12
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
504	XB2-6300-607 запросить цену →	SCREW,W/WASHER,M3X6
505	XB4-7301-209 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X12
506	XB6-7301-609 запросить цену →	SCREW,TP,M3X16
507	XD2-1100-322 запросить цену →	RING,E
508	XD2-1100-642 запросить цену →	RING,E
509	XD2-2100-802 запросить цену →	RING,GRIP
510	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
161-5		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
162	FG5-6418-000 запросить цену →	ADF TRAY ASSEMBLY ADF TYPE
1	FB3-3395-000 запросить цену →	GEAR, 20T
2	FB3-3396-000 запросить цену →	PLATE, SLIDE
3	FB3-3397-000 запросить цену →	TRAY, SUB SEE NOTE
4	FB4-1159-000 запросить цену →	COVER, LOWER SEE NOTE
5	FF5-6756-000 запросить цену →	GUIDE, SLIDE, FRONT
6	FF5-6757-000 запросить цену →	GUIDE, SLIDE, REAR
7	FF5-6758-000 запросить цену →	TRAY, DOCUMENT
501	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6

5. FIGURE 220 SCANNER DRIVE ASSEMBLY

№	Артикул	Описание
220	FG6-3733-000 запросить цену →	SCANNER DRIVE ASSEMBLY
1	FB2-4616-000 запросить цену →	PULLEY
2	FB2-4701-020 запросить цену →	ARM, SOLENOID,
3	FB2-4702-000 запросить цену →	WIRE, SCANNER DRIVE SEE NOTE
4	FB2-4703-000 запросить цену →	ARM, SOLENOID, B
5	FB2-4704-000 запросить цену →	BLOCK, WIRE STOP SEE NOTE
6	FB2-4705-000 запросить цену →	RUBBER, STOP
7	FH6-1079-000 запросить цену →	MOTOR, STEPPING M2 J110
8	FH7-5565-030 запросить цену →	SOLENOID SL3 J52
9	FS5-0917-000 запросить цену →	GEAR, 45T
10	FS5-0918-000 запросить цену →	GEAR, 24T/39T
11	FS5-0919-000 запросить цену →	GEAR, 53T SEE NOTE
12	FS5-1439-000 запросить цену →	BUSHING
13	FS5-2821-000 запросить цену →	SPRING, TENSION
14	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J52
15	VS1-5057-006 запросить цену →	CONNECTOR, SNAP TIGHT J51
16	XA9-0187-000 запросить цену →	SCREW,M3X6 SEE NOTE
17	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
18	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4

6. FIGURE 230 MAIN DRIVE ASSEMBLY

№	Артикул	Описание
230	FG6-3719-000 запросить цену →	MAIN DRIVE ASSEMBLY
1	FB2-4927-000 запросить цену →	MOUNT, TERMINAL, UPPER SEE NOTE
2	FB4-9893-000 запросить цену →	PLATE, BLANKING
3	FF2-9724-000 запросить цену →	CABLE, TERMINAL, PRIMARY SEE NOTE
4	FF2-9725-000 запросить цену →	CABLE, TERMINAL, TRANSFER SEE NOTE
5	FF2-9726-000 запросить цену →	CABLE, TERMINAL SEE NOTE
6	FF2-9727-000 запросить цену →	CABLE, TERMINAL, ELIMINATOR SEE NOTE
7	FF5-8991-000 запросить цену →	PLATE, SWING
8	FG6-3739-000 запросить цену →	MAIN MOTOR UNIT M1 J901
9	FS5-0905-000 запросить цену →	GEAR, 58T/35T
10	FS5-2785-000 запросить цену →	SPRING, TENSION
11	FS5-6393-000 запросить цену →	ROLLER, IDLER
12	FS7-0443-000 запросить цену →	GEAR, 38T/42T
13	FS7-0444-000 запросить цену →	GEAR, 18T
14	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6 SEE NOTE
15	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
16	XA9-0762-000 запросить цену →	SCREW,RS,M3X8 NON ADF TYPE
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6 SEE NOTE
503	XB4-7401-009 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M4X10 SEE NOTE
250	FG6-3712-000 запросить цену →	PAPER PICK-UP DRIVE ASSEMBLY MULTI TYPE
1	FB2-5198-000 запросить цену →	GEAR, 32T
2	FF5-8992-000 запросить цену →	PLATE, SWING
3	FS7-0430-000 запросить цену →	GEAR, 35T/32T
4	XD9-0136-000 запросить цену →	RING,E
250-1		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
251	FG6-4075-000 запросить цену →	PICK-UP DRIVE ASSEMBLY SINGLE TYPE
1	FB2-5275-000 запросить цену →	LEVER, CLUTCH
2	FB4-9835-000 запросить цену →	LEVER, CLUTCH
3	FS5-0894-000 запросить цену →	GEAR, 26T
4	FS5-0895-000 запросить цену →	GEAR,20T
5	FS5-0896-000 запросить цену →	GEAR, 29T
6	FS5-0897-000 запросить цену →	GEAR, 25T/26T
7	FS5-2775-000 запросить цену →	SPRING, TENSION
501	XD2-2300-402 запросить цену →	RING,TOOTHED LOCK

7. FIGURE 290 ADF DRIVE ASSEMBLY (ADF TYPE)

№	Артикул	Описание
290	FG5-6420-000 запросить цену →	ADF DRIVE ASSEMBLY ADF TYPE
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-3268-000 запросить цену →	BELT, TIMING, COGGED
3	FA9-3668-000 запросить цену →	BUSHING
4	FB3-3353-000 запросить цену →	PLATE, GROUNDING SEE NOTE
5	FB3-3371-000 запросить цену →	MOUNT, MOTOR
6	FB3-3373-020 запросить цену →	ROLLER, PAPER PICK-UP
7	FB3-3377-000 запросить цену →	SUPPORT, REGIST. SHAFT
8	FB3-3400-000 запросить цену →	RING, E
9	FB4-1148-000 запросить цену →	BLOCK, CAM LINK,
10	FB4-1149-000 запросить цену →	BLOCK, CAM LINK,
11	FB4-1150-000 запросить цену →	HOLDER, PAPER PICK-UP ROLLER
12	FB4-1151-000 запросить цену →	ROLLER, PAPER PICK-UP
13	FB4-1152-000 запросить цену →	SHAFT, PAPER PICK-UP ROLLER
14	FF3-1070-000 запросить цену →	CABLE, GROUNDING
15	FG2-7468-000 запросить цену →	CABLE, MOTOR J3,103,104
16	FH6-1237-000 запросить цену →	STEPPING MOTOR, DC24V M1 J103
17	FH6-1238-000 запросить цену →	MOTOR, DC24W M2 J104
18	FS1-1190-000 запросить цену →	BUSHING
19	FS1-1213-000 запросить цену →	BUSHING
20	FS5-1438-000 запросить цену →	BUSHING
21	FS5-3462-000 запросить цену →	GEAR, 21T/44T
22	FS5-9362-000 запросить цену →	SCREW,STEPPED,M4
23	FS6-0617-000 запросить цену →	GEAR, PICK-UP, 44T
24	FS6-0618-000 запросить цену →	GEAR, 16T/64T
25	FS6-0619-000 запросить цену →	GEAR, 30T
26	FS6-0620-000 запросить цену →	GEAR, 35T
27	FS6-0622-000 запросить цену →	GEAR, CAM, 44T
28	FS6-5517-000 запросить цену →	SHAFT, GEAR
29	FS7-0340-000 запросить цену →	GEAR, 21T
290	FS7-0341-000 запросить цену →	GEAR, 21T
31	FS7-0602-000 запросить цену →	GEAR, 14T
32	FS7-0603-000 запросить цену →	GEAR, 14T
33	FS7-0604-000 запросить цену →	GEAR, 40T
34	XA9-0605-000 запросить цену →	SCREW,M4X8 SEE NOTE
35	XF9-0350-000 запросить цену →	BELT, TIMING
501	XB1-2260-309 запросить цену →	SCREW,MACH.,TRUSS HEAD,M2.6X3
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2402-009 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X20
504	XD2-1100-402 запросить цену →	RING,E
505	XD2-1100-502 запросить цену →	RING,E
506	XD2-1200-322 запросить цену →	RING,E
507	XD3-2200-122 запросить цену →	PIN,DOWEL
508	XD3-2200-142 запросить цену →	PIN,DOWEL
290-3		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

8. FIGURE 300 CASSETTE (250 UNIVERSAL TYPE)

№	Артикул	Описание
300		- NPN RF CASSETTE 250 UNIVERSAL TYPE
1	FB5-0165-000 запросить цену →	SPRING, LEAF
2	FB5-0165-000 запросить цену →	SPRING, LEAF
3	FB5-0168-000 запросить цену →	LEVER, SIDE PLATE LOCK, FRONT
4	FB5-0169-000 запросить цену →	SHAFT, LOCK LEVER
5	FB5-0170-000 запросить цену →	PAD, RUBBER
6	FB5-0171-000 запросить цену →	SUPPORT, CLAW
7	FB5-0171-000 запросить цену →	SUPPORT, CLAW
8	FB5-0172-000 запросить цену →	PLATE, END SIDE LIMIT
9	FB5-0173-000 запросить цену →	GUIDE, POSITIONING
10	FB5-0174-000 запросить цену →	PANEL, CASSETTE, FRONT
11	FB5-0175-000 запросить цену →	LEVER, SIDE PLATE LOCK, REAR
12	FB5-0176-000 запросить цену →	LABEL, PAPER INSTRUCTION
13	FB5-0177-000 запросить цену →	LABEL, SIZE CHANGE INSTRUCTION
14	FB5-0180-000 запросить цену →	SUPPORT, STOP A4 TYPE
15	FF5-9033-000 запросить цену →	PLATE, PAPER LIFTING
16	FF5-9034-000 запросить цену →	PLATE, SIDE LIMIT, FRONT
17	FF5-9035-000 запросить цену →	PLATE, SIDE LIMIT, REAR
18	FS7-0457-000 запросить цену →	GEAR, 10T
19	FS7-2201-000 запросить цену →	SPRING, COMPRESSION
20	FS7-2202-000 запросить цену →	SPRING, COMPRESSION
21		X71 - 7503 - 000 1 BALL, SLIDE CLICK FEELING
22		X71 - 7503 - 000 1 BALL, SLIDE CLICK FEELING
501	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
502	XD1-1104-635 запросить цену →	SHIM
503	XD2-1200-202 запросить цену →	RING,E
301		- NPN RF CASSETTE 250 A4 TYPE
1	FB5-0173-000 запросить цену →	GUIDE, POSITIONING
2	FB5-0174-000 запросить цену →	PANEL, CASSETTE, FRONT
3	FF5-9609-000 запросить цену →	PLATE, PAPER LIFTING
4	FS7-2201-000 запросить цену →	SPRING, COMPRESSION
5	FS7-2202-000 запросить цену →	SPRING, COMPRESSION
501	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
301-1		COPYRIGHT © 1999 CANON INC. CANON PC800s / 900s / 950 REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

9. FIGURE 302 CASSETTE (500 TYPE)

№	Артикул	Описание
302		- NPN RF CASSETTE 500 TYPE
1	FB5-0173-000 запросить цену →	GUIDE, POSITIONING
2	FB5-0218-000 запросить цену →	COVER, LIMIT PLATE, FRONT
3	FB5-0219-000 запросить цену →	COVER, LIMIT PLATE, REAR
4	FB5-0220-000 запросить цену →	SPRING, LEAF, SIDE LIMIT
5	FB5-0221-000 запросить цену →	PLATE, END SIDE LIMIT
6	FB5-0222-000 запросить цену →	SPRING, LEAF
7	FB5-0223-000 запросить цену →	PANEL, CASSETTE, FRONT
8	FB5-0230-000 запросить цену →	SPRING, LEAF, END LIMIT
9	FB5-0232-000 запросить цену →	LABEL, END LIMIT INCH SIZE
10	FB5-0233-000 запросить цену →	LABEL, PAPER SET A4 SIZE
11	FF5-9073-000 запросить цену →	PLATE, SIDE LIMIT, FRONT
12	FF5-9074-000 запросить цену →	PLATE, SIDE LIMIT, REAR
13	FF5-9075-000 запросить цену →	PLATE, PAPER LIFTING
14	FS7-2211-000 запросить цену →	SPRING, COMPRESSION
15	XA9-0903-000 запросить цену →	SCREW,M3X5
501	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8
502	XB4-7300-505 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5 A4 SIZE
503	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
