1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/2)
2. FIGURE 101 UPPER MAIN BODY(1/2)
3. FIGURE 102 LOWER MAIN BODY(1/2)

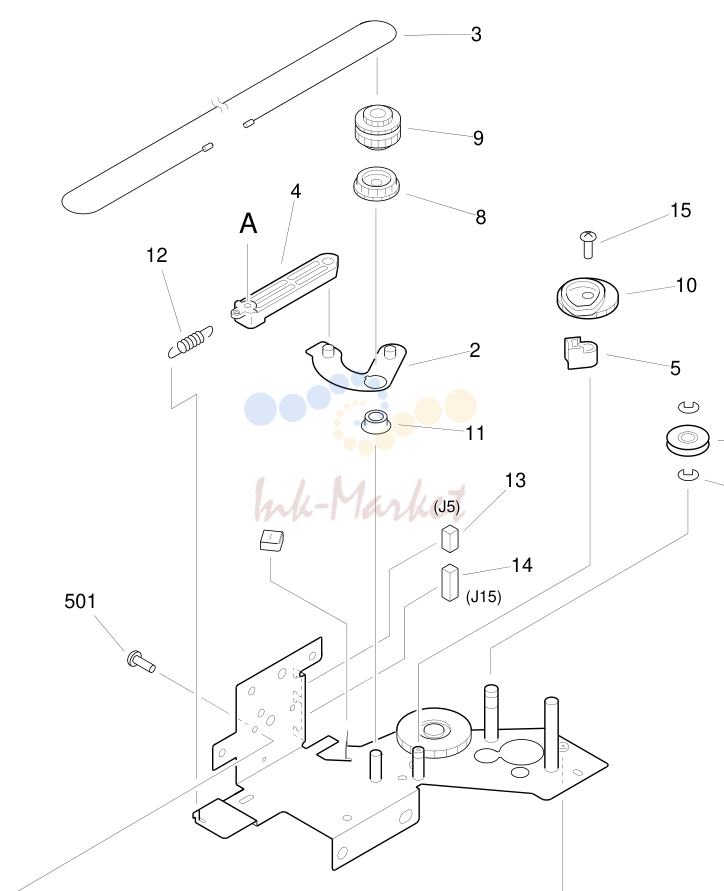

4. FIGURE 220 SCANNER DRIVE ASSEMBLY

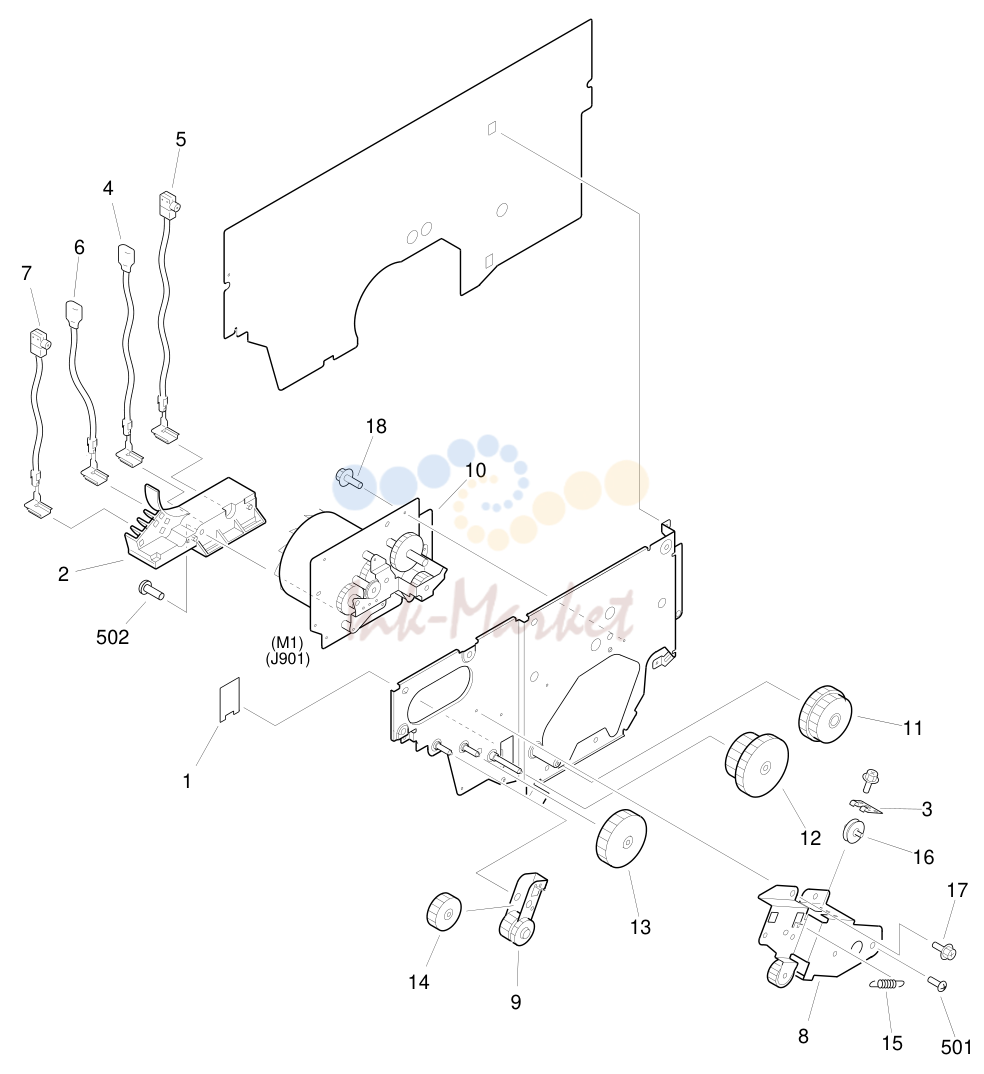

5. FIGURE 230 MAIN DRIVE ASSEMBLY
6. FIGURE 300 CASSETTE
7. FIGURE 400 MIRROR ASSEMBLY 1
8. FIGURE 530 TRANSFER ASSEMBLY
9. FIGURE 810 FIXING ASSEMBLY
10. FIGURE 910 DC POWER SUPPLY ASSEMBLY

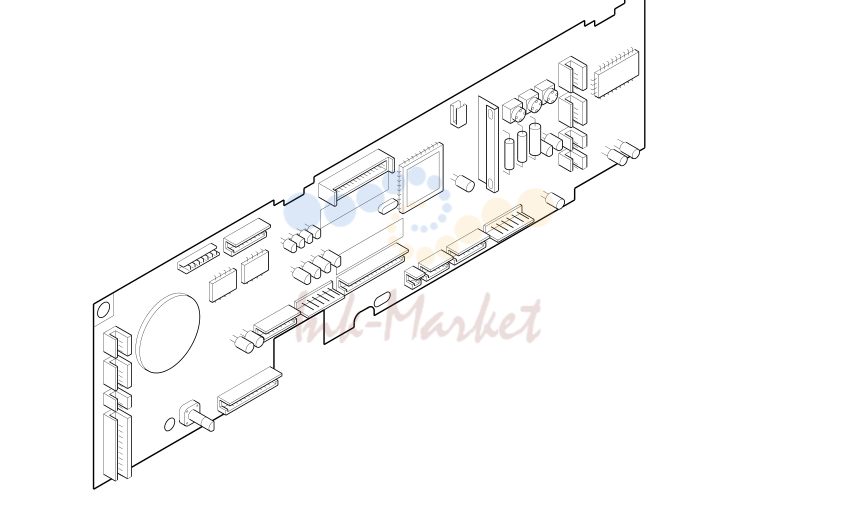

11. FIGURE 930 DC CONTROL PCB ASSEMBLY

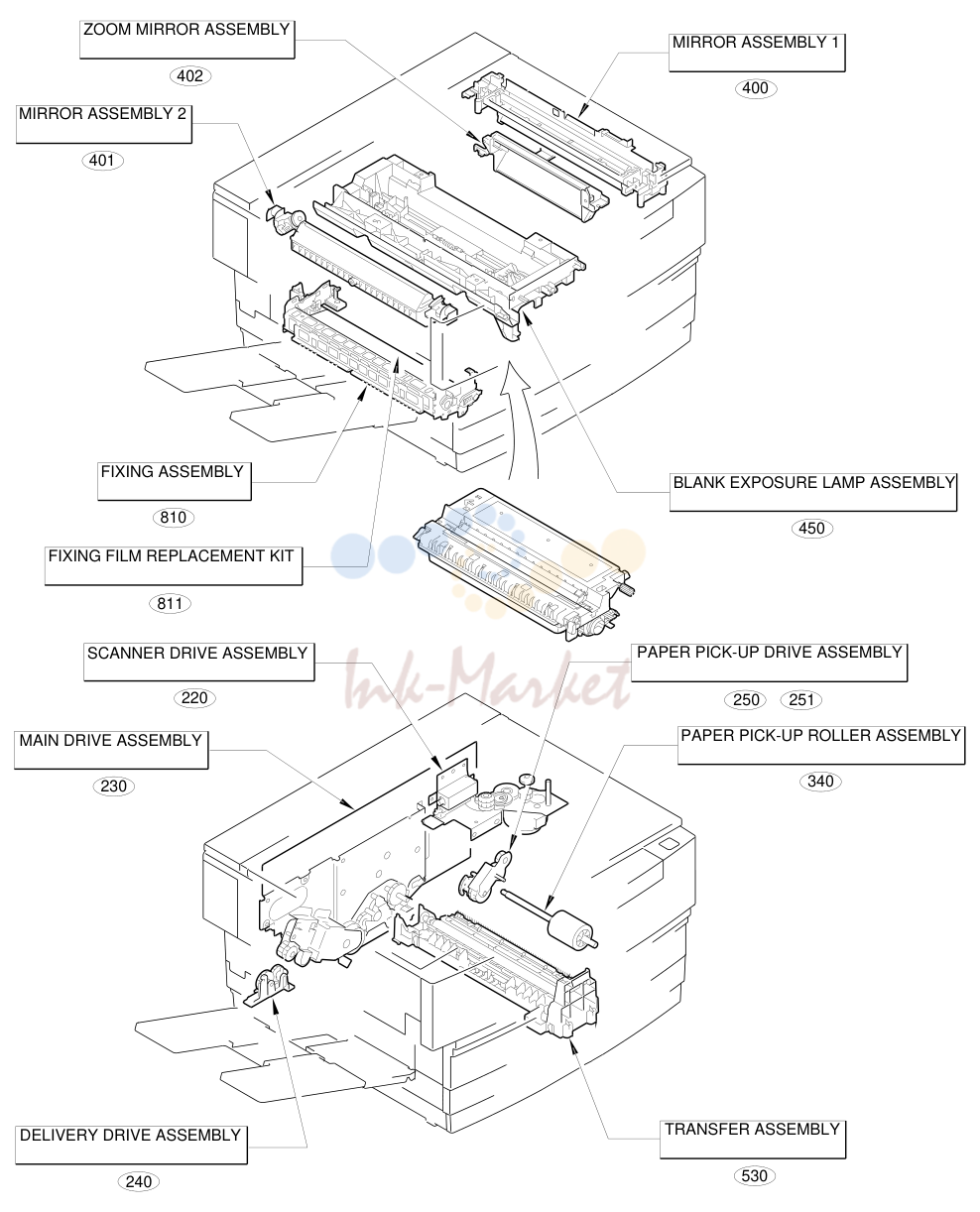

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/2)

№	Артикул	Описание
100		- NPN RF EXTERNAL CIVERS, PANELS, ETC.
1	FB1-0624-000 запросить цену →	ROLLER, PAPER PICK-UP PC760
2	FB1-7283-000 запросить цену →	SPRING, LEAF PC780
3	FB1-7403-000 запросить цену →	FILM, SLIDE
4	FB1-8835-000 запросить цену →	SPRING, WIRE PC760
5	FB1-9766-000 запросить цену →	ROLLER, PICK-UP PC780
6	FB2-4606-000 запросить цену →	RETAINER, GLASS,
7	FB2-4607-000 запросить цену →	RETAINER, GLASS,
8	FB2-4785-000 запросить цену →	SUPPORT, COPYBOARD
9	FB2-5054-000 запросить цену →	PANEL, REAR
10	FB2-5055-000 запросить цену →	PANEL, LEFT
11	FB2-5213-000 запросить цену →	LEVER, TRAY PC780
12	FB2-5214-020 запросить цену →	HOLDER, PICK-UP SHAFT PC780
13	FB2-5215-020 запросить цену →	GEAR, 26T PC780
14	FB2-5216-000 запросить цену →	PLATE PC780
15	FB2-5217-000 запросить цену →	ROLLER PC780
16	FB2-5240-020 запросить цену →	ARM, SENSOR PC760
17	FB2-5245-000 запросить цену →	GUIDE, PAPER PICK-UP LOWER PC760
18	FB2-5427-020 запросить цену →	COVER, LOWER, FRONT
19	FB2-5500-000 запросить цену →	SCREW, M4X12
20	FB2-5502-000 запросить цену →	SCREW, STEPPED
21		FB4 - 1088 - 00S 1 TRAY, PAPER DELIVERY
22		FB4 - 1096 - 00S 1 TRAY, PAPER PICK-UP
23		FB4 - 1097 - 00S 1 PANEL, RIGHT PC780
24		FB4 - 1109 - 00S 1 FLAPPER, SEPARATING PC780
25		FB4 - 1195 - 00S 1 PLATE, PAPER STOP END, FRONT PC780
26		FB4 - 1196 - 00S 1 PLATE, PAPER STOP END, REAR PC780
27		FB4 - 1197 - 00S 1 KEY TOP, MAIN SWITCH
28		FB4 - 1251 - 00S 1 SUB COVER, CONTROL PANEL
29		FB4 - 1260 - 00S 1 GUIDE, SIDE, FRONT PC760
100		- 30 FB4 - 1261 - 00S 1 GUIDE, SIDE, REAR PC760
31		FB4 - 1268 - 00S 1 PANEL, UPPER, FRONT PC760
32	FF5-2875-000 запросить цену →	PLATE, PICK-UP PC780
33	FF5-2892-000 запросить цену →	COVER, RIGHT PC760
34	FF5-2893-000 запросить цену →	ROLLER, SLIP PC760
35	FF5-3718-040 запросить цену →	COVER, TOP
36	FF5-3728-000 запросить цену →	GLASS, COPYBOARD
37	FS5-2769-000 запросить цену →	SPRING, COMPRESSION PC780
38	FS5-2770-000 запросить цену →	SPRING, COMPRESSION PC780
39	FS5-2776-000 запросить цену →	SPRING, COMPRESSION PC780
40	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6
41	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
42	XH9-0084-000 запросить цену →	DAMPER UNIT PC780
501	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10
100-3		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

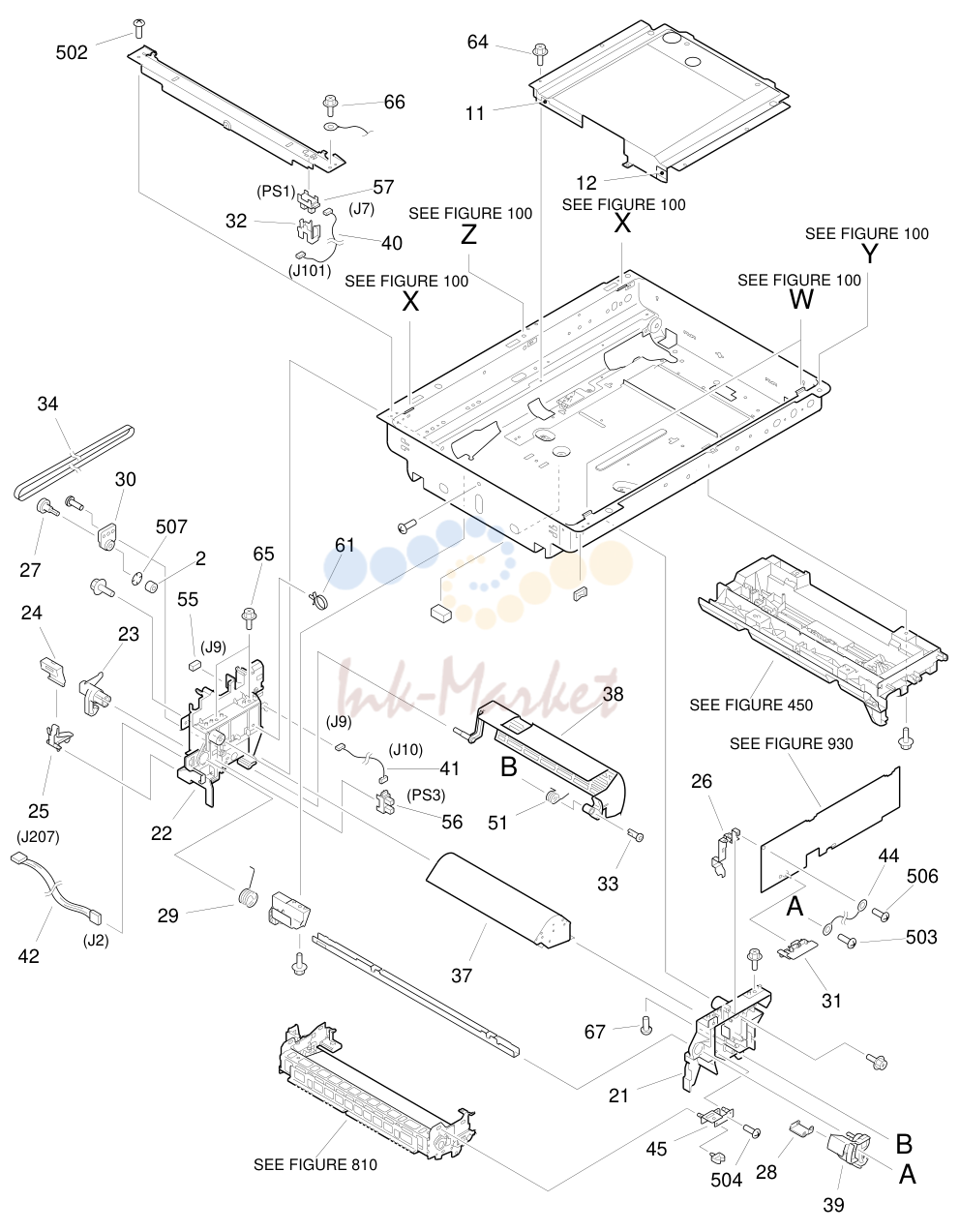

2. FIGURE 101 UPPER MAIN BODY(1/2)

№	Артикул	Описание
101		- NPN RF UPPER MAIN BODY
1	FA9-3066-000 запросить цену →	SPRING, TENSION
2	FA9-3070-000 запросить цену →	SPACER, FAN PULLEY
3	FB2-4603-000 запросить цену →	PLATE, DUST-PROOF
4	FB2-4610-000 запросить цену →	PULLEY, DRIVE
5	FB2-4611-000 запросить цену →	WIRE, MIRROR DRIVE,
6	FB2-4612-000 запросить цену →	WIRE, MIRROR DRIVE,
7	FB2-4613-000 запросить цену →	RETAINER, MIRROR, 6, FRONT
8	FB2-4614-000 запросить цену →	RETAINER, MIRROR, 6, REAR
9	FB2-4622-020 запросить цену →	HOLDER, WIRE
10	FB2-4626-000 запросить цену →	CAP, EDGE
11	FB2-4627-000 запросить цену →	SHEET, LIGHT-BLOCKING,
12	FB2-4628-000 запросить цену →	SHEET, LIGHT-BLOCKING,
13	FB2-4629-000 запросить цену →	HOLDER, LENS
14	FB2-4691-000 запросить цену →	PLATE, LINK
15	FB2-4734-000 запросить цену →	SHEET,
16	FB2-4736-000 запросить цену →	SHEET,
17	FB2-4771-000 запросить цену →	ROLLER, UPPER REGISTRATION
18	FB2-4773-000 запросить цену →	ARM, REGIST. PRESSURE
19	FB2-4792-000 запросить цену →	HOOK, WIRE STOPPING
20	FB2-4840-000 запросить цену →	SHEET,
21	FB2-4866-020 запросить цену →	BLOCK, HOOK, FRONT
22	FB2-4867-000 запросить цену →	BLOCK, HOOK, REAR
23	FB2-4870-000 запросить цену →	HOOK, REAR
24	FB2-4871-000 запросить цену →	LEVER, SWITCH
25	FB2-4872-000 запросить цену →	ACTUATOR
26	FB2-4873-000 запросить цену →	PLATE, GROUNDING
27	FB2-4874-000 запросить цену →	PULLEY, FAN
28	FB2-4875-000 запросить цену →	PLATE, LEVER GROUNDING
29	FB2-4877-000 запросить цену →	SPRING, TORSION
101-3		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
101	FB2-4879-000 запросить цену →	HOLDER, FAN PULLEY
31	FB2-4906-000 запросить цену →	KNOB,DENSITY CONTROL
32	FB2-4942-000 запросить цену →	GUIDE, SENSOR
33	FB2-4943-000 запросить цену →	PIN, HOOK
34	FB2-5053-000 запросить цену →	BELT, FAN
35	FB2-5059-000 запросить цену →	SHEET,
36	FB2-5501-030 запросить цену →	SCREW, M4X15
37	FB3-0623-000 запросить цену →	FAN, EXHAUST
38	FB3-0736-030 запросить цену →	SHUTTER, FIXING
39		FB4 - 1194 - 00S 1 HOOK, FRONT
40	FF2-9730-000 запросить цену →	CABLE, HOME POSITION SENSOR J7,101
41	FF2-9732-000 запросить цену →	CABLE, DELIVERY SENSOR J9,10
42	FF2-9760-000 запросить цену →	CABLE, FIXING HEATER J2,207
43	FF2-9787-000 запросить цену →	CABLE, RIGHT RAIL SENSOR PC760
44	FF2-9799-000 запросить цену →	CABLE, GROUNDING
45	FF5-2859-000 запросить цену →	HOLDING PLATE, FIXING ASSEMBLY
46	FF5-2867-020 запросить цену →	PULLEY, IDLER
47	FF5-3716-000 запросить цену →	SHEET,
48	FG5-3550-000 запросить цену →	DC CONTROLLER CABLE
49	FN5-4021-000 запросить цену →	MIRROR,
50	FS5-0898-000 запросить цену →	GEAR, 53T
51	FS5-2797-000 запросить цену →	SPRING, TORSION
52	FS5-2802-000 запросить цену →	SPRING, TENSION
53	FS5-2803-020 запросить цену →	SPRING, TENSION
54	FS5-6288-000 запросить цену →	ROLLER
55	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT J9
56	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS1 J7
57	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS3 J10
101	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PC760
59	WG8-5187-000 запросить цену →	PHOTO-INTERRUPTER PS2 J12
60	WT2-5041-000 запросить цену →	CLAMP, CABLE
61	WT2-5041-000 запросить цену →	CLAMP, CABLE
62	XA9-0187-000 запросить цену →	SCREW,M3X6
63	XA9-0650-000 запросить цену →	SCREW,M3X6
64	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
65	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
66	XA9-0794-000 запросить цену →	SCREW,RS,M3X6
67	XA9-0813-000 запросить цену →	SCREW,RS,M3X8
68	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
503	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
505	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
506	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
507	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
101-5		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

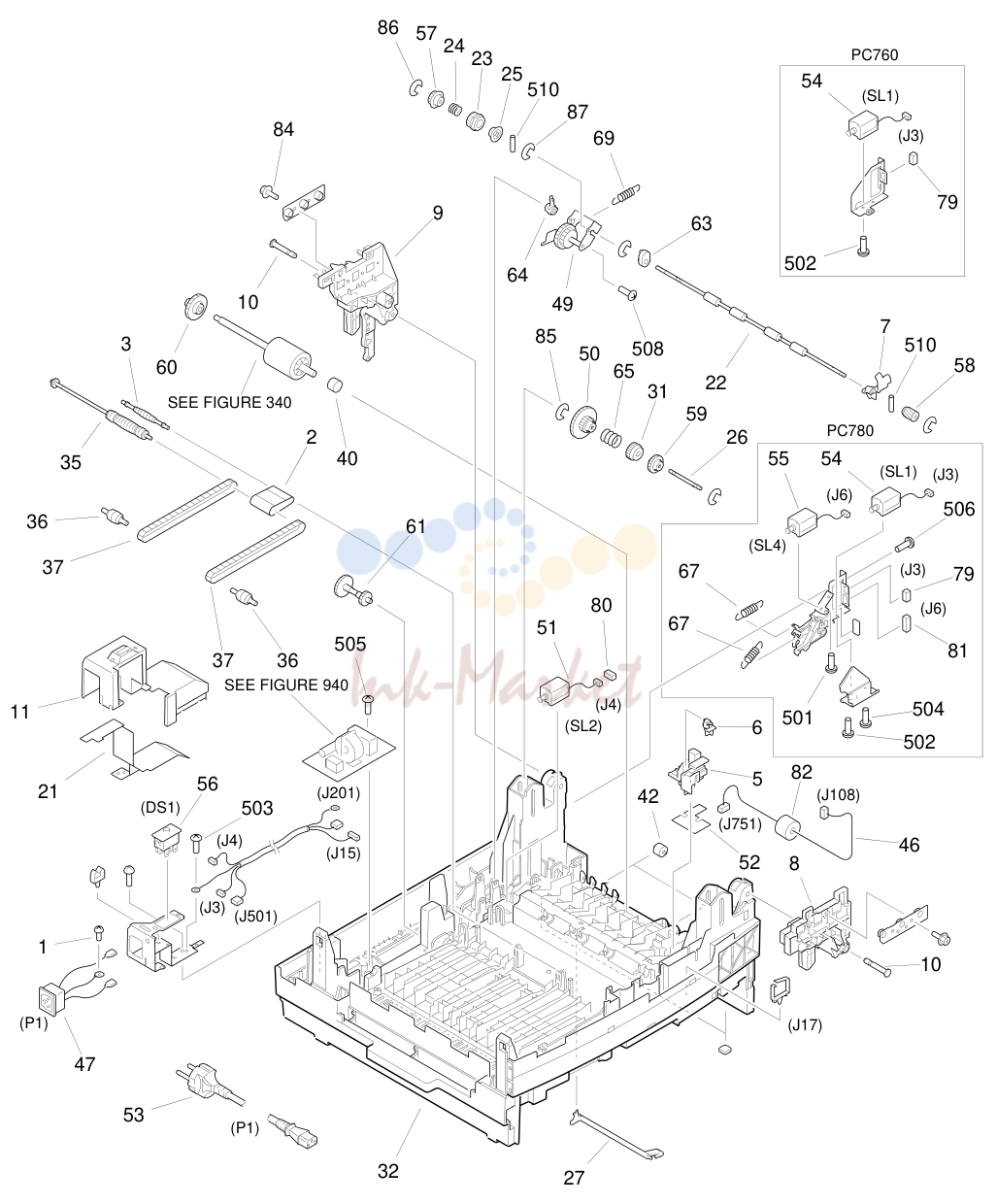

3. FIGURE 102 LOWER MAIN BODY(1/2)

№	Артикул	Описание
102		- NPN RF LOWER MAIN BODY
1	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD
2	FB1-7267-000 запросить цену →	BELT, PAPER FEED,
3	FB1-7270-000 запросить цену →	PULLEY, BELT,
4	FB1-7275-000 запросить цену →	CLAW, SEPARATION
5	FB2-4780-000 запросить цену →	COVER, SENSOR PCB
6	FB2-4781-000 запросить цену →	LEVER, SENSOR,
7	FB2-4782-000 запросить цену →	LEVER, SENSOR,
8	FB2-4928-020 запросить цену →	MOUNT, HINGE, FRONT
9	FB2-4929-000 запросить цену →	MOUNT, HINGE, REAR
10	FB2-4930-000 запросить цену →	PIN, HINGE
11	FB2-4933-000 запросить цену →	COVER, AC POWER SUPPLY
12	FB2-5029-020 запросить цену →	ROLLER, PRESSURE
13	FB2-5030-000 запросить цену →	HOLDER, ROLLER
14	FB2-5031-000 запросить цену →	ROLLER, DELIVERY
15	FB2-5032-000 запросить цену →	GUIDE, ENTRANCE
16	FB2-5033-000 запросить цену →	GUIDE, LOWER, DELIVERY
17	FB2-5034-000 запросить цену →	HOLDER, ENTRANCE GUIDE
18	FB2-5040-000 запросить цену →	ROLLER, CLEANING
19	FB2-5041-000 запросить цену →	BUSHING
20	FB2-5042-000 запросить цену →	SPRING, LEAF
21	FB2-5060-000 запросить цену →	SHIELD, NOISE
22	FB2-5161-030 запросить цену →	ROLLER, LOWER
23	FB2-5162-000 запросить цену →	RING, RATCHET
24	FB2-5163-000 запросить цену →	SPRING, CLUTCH
25	FB2-5164-000 запросить цену →	DRUM, CLUTCH
26	FB2-5182-000 запросить цену →	SHAFT, CLUTCH
27	FB2-5221-000 запросить цену →	LEVER, SENSOR
28	FB2-5222-020 запросить цену →	LEVER, CLUTCH
29	FB2-5223-000 запросить цену →	SHEET, GUIDE
102-3		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FB2-5224-000 запросить цену →	ARM, PAPER PICK-UP PC780
31	FB2-5266-000 запросить цену →	RING, RATCHET PC760
32	FB2-5301-000 запросить цену →	N 1 FRAME, BASE
33	FB2-5304-000 запросить цену →	BLOCK, HINGE SLIDING
34	FB2-5305-000 запросить цену →	PIN, SLIDE,
35	FB2-5309-000 запросить цену →	PULLEY, BELT,
36	FB2-5310-000 запросить цену →	PULLEY, BELT,
37	FB2-5311-000 запросить цену →	BELT, PAPER FEED,
38	FB2-5380-030 запросить цену →	PAD, SEPARATION
39	FB2-5381-000 запросить цену →	BLOCK, PAD
40	FB2-5382-000 запросить цену →	HOLDER, ROLLER
41	FB2-5383-020 запросить цену →	FLAG, SENSING,
42	FB2-5385-000 запросить цену →	ROLLER
43	FB2-5388-000 запросить цену →	FLAG, SENSING,
44	FB2-5392-020 запросить цену →	PLATE, FLAG HOLDING
45	FB3-0733-000 запросить цену →	BLOCK, SHUTTER RELEASE
46	FF2-9777-000 запросить цену →	CABLE, SENSOR PCB UNIT J108,751
47	FF2-9789-000 запросить цену →	CABLE, AC INLET P1
48	FF5-2858-000 запросить цену →	COVER
49	FF5-2872-000 запросить цену →	PLATE, SWING
50	FF5-3715-000 запросить цену →	GEAR, 30T/80T PC760
51	FF9-1504-000 запросить цену →	SOLENOID SL2 J4
52	FG5-3549-000 запросить цену →	SENSOR PCB ASSEMBLY
53	FH2-5761-000 запросить цену →	CORD, POWER SUPPLY 220V
54	FH7-5627-000 запросить цену →	SOLENOID, DC24V SL1 J3
55	FH7-5628-000 запросить цену →	SOLENOID, DC24V PC780
56	FH7-6216-000 запросить цену →	SWITCH, INTERLOCK DS1
57	FS5-0883-000 запросить цену →	GEAR, 34T
102	FS5-0885-000 запросить цену →	GEAR, 14T
59	FS5-0893-000 запросить цену →	GEAR, 24T PC760
60	FS5-0903-000 запросить цену →	GEAR, 36T
61	FS5-0913-020 запросить цену →	GEAR, 17T/18T
62	FS5-0915-000 запросить цену →	GEAR, 14T
63	FS5-1438-000 запросить цену →	BUSHING
64	FS5-1440-000 запросить цену →	BUSHING, REGISTRATION, REAR
65	FS5-2351-000 запросить цену →	SPRING, CLUTCH
66	FS5-2767-000 запросить цену →	SPRING, TENSION
67	FS5-2771-000 запросить цену →	SPRING, TENSION PC780
68	FS5-2772-000 запросить цену →	SPRING, TENSION PC780
69	FS5-2772-000 запросить цену →	SPRING, TENSION
70	FS5-2773-000 запросить цену →	SPRING, TENSION PC780
71	FS5-2778-000 запросить цену →	SPRING, COMPRESSION
72	FS5-2783-000 запросить цену →	SPRING, TENSION
73	FS5-2798-000 запросить цену →	SPRING, COMPRESSION
74	FS5-2799-000 запросить цену →	SPRING, TORSION
75	FS5-2800-000 запросить цену →	SPRING, TENSION
76	FS5-2804-000 запросить цену →	SPRING, COMPRESSION
77	FS5-2805-000 запросить цену →	SPRING, COMPRESSION
78	FS5-2806-000 запросить цену →	SPRING, COMPRESSION
79	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J4
80	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J3
81	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT PC780
82	WE8-5093-000 запросить цену →	FERRITE CORE
83	WT2-5041-000 запросить цену →	CLAMP, CABLE
84	XA9-0763-000 запросить цену →	SCREW,RS,M3X11
85	XD9-0134-000 запросить цену →	RING,E
86	XD9-0134-000 запросить цену →	RING,E
102-5		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4 PC780
502	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
503	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6 PC780
504	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6 PC780
505	XB2-8300-607 запросить цену →	SCREW,W/WASHER,M3X6
506	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
507	XB4-7400-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X6
508	XB6-7300-609 запросить цену →	SCREW,TP,M3X6
509	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
510	XD3-2160-062 запросить цену →	PIN,DOWEL
130		- FG6 - 0136 - 00S 1 CONTROL PANEL ASSEMBLY PC760
1	FB2-4883-000 запросить цену →	KEY TOP, START
2	FB2-4884-000 запросить цену →	KEY TOP, CLEAR/STOP
3		FB4 - 1189 - 00S 1 KEY TOP, FUNCTION, 1 PC760
4		FB4 - 1256 - 00S 1 KEY TOP, FUNCTION,
5		FB4 - 1257 - 00S 1 KNOB, DENSITY CONTROL
6	FB4-1265-000 запросить цену →	PANEL, CLEAR PC760
130-1		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
160	FG5-3532-000 запросить цену →	COPYBOARD COVER ASSEMBLY
1	FA9-3102-000 запросить цену →	BRUSH, CLEANING
2	FB1-8870-000 запросить цену →	SHEET, COPYBOARD
3	FB2-5423-000 запросить цену →	COVER, COPYBOARD, LARGE
4	FB2-5424-000 запросить цену →	COVER, COPYBOARD, SMALL

4. FIGURE 220 SCANNER DRIVE ASSEMBLY

№	Артикул	Описание
220	FG5-3465-040 запросить цену →	SCANNER DRIVE ASSEMBLY
1	FB2-4616-000 запросить цену →	PULLEY
2	FB2-4701-020 запросить цену →	ARM, SOLENOID,
3	FB2-4702-000 запросить цену →	WIRE, SCANNER DRIVE SEE NOTE
4	FB2-4703-000 запросить цену →	ARM, SOLENOID,
5	FB2-4704-000 запросить цену →	BLOCK, WIRE STOP SEE NOTE
6	FH6-1079-000 запросить цену →	MOTOR, STEPPING M2 J110
7	FH7-5564-000 запросить цену →	SOLENOID, DC24V SL3 J5
8	FS5-0917-000 запросить цену →	GEAR, 40T
9	FS5-0918-000 запросить цену →	GEAR, 24T/39T
10	FS5-0919-000 запросить цену →	GEAR, 53T SEE NOTE
11	FS5-1439-000 запросить цену →	BUSHING
12	FS5-2821-000 запросить цену →	SPRING, TENSION
13	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J5
14	VS1-5057-006 запросить цену →	CONNECTOR, SNAP TIGHT J15
15	XA9-0187-000 запросить цену →	SCREW,M3X6 SEE NOTE
16	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
17	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4

5. FIGURE 230 MAIN DRIVE ASSEMBLY

№	Артикул	Описание
230	FG5-3476-000 запросить цену →	MAIN DRIVE ASSEMBLY
1	FB2-4854-000 запросить цену →	PLATE, BLANKING
2	FB2-4927-000 запросить цену →	MOUNT, TERMINAL, UPPER SEE NOTE
3	FB3-0629-000 запросить цену →	PLATE, IDLER HOLDER
4	FF2-9724-000 запросить цену →	CABLE, TERMINAL, PRIMARY SEE NOTE
5	FF2-9725-000 запросить цену →	CABLE, TERMINAL, TRANSFER SEE NOTE
6	FF2-9726-000 запросить цену →	CABLE, TERMINAL SEE NOTE
7	FF2-9727-000 запросить цену →	CABLE, TERMINAL, ELIMINATOR SEE NOTE
8	FF5-2887-000 запросить цену →	N 1 FRONT PANEL, AUXILIARY
9	FF5-2888-000 запросить цену →	PLATE, SWING
10	FH6-1076-000 запросить цену →	MOTOR, DC24V SEE NOTE
11	FS5-0905-000 запросить цену →	GEAR, 58T/35T
12	FS5-0906-000 запросить цену →	GEAR, 48T/34T
13	FS5-0907-000 запросить цену →	GEAR, 41T
14	FS5-0908-000 запросить цену →	GEAR, 25T
15	FS5-2785-000 запросить цену →	SPRING, TENSION
16	FS5-6393-000 запросить цену →	ROLLER, IDLER
17	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
18	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6 SEE NOTE
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6 SEE NOTE
240	FG5-3501-000 запросить цену →	DELIVERY DRIVE ASSEMBLY
1	FB2-5052-000 запросить цену →	SHAFT, GEAR
2	FS5-0911-000 запросить цену →	GEAR, 20T
3	FS5-0912-000 запросить цену →	GEAR, 40T/39T
4	FS5-2786-000 запросить цену →	SPRING, COMPRESSION
240-1		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
250	FG5-3511-000 запросить цену →	PICK-UP DRIVE ASSEMBLY PC780
1	FB2-5198-000 запросить цену →	GEAR, 32T
2	FB2-5199-000 запросить цену →	SPRING, TORSION
3	FF5-2874-000 запросить цену →	PLATE, SWING
4	FS5-0890-000 запросить цену →	GEAR, 32T
5	FS5-0900-000 запросить цену →	GEAR, 18T
6	XD9-0136-000 запросить цену →	RING,E
251	FG5-3518-000 запросить цену →	PICK-UP DRIVE ASSEMBLY PC760
1	FB2-5275-000 запросить цену →	LEVER, CLUTCH
2	FS5-0894-000 запросить цену →	GEAR, 26T
3	FS5-0895-000 запросить цену →	GEAR, 20T
4	FS5-0896-000 запросить цену →	GEAT, 29T
5	FS5-0897-000 запросить цену →	GEAR, 25T/26T
6	FS5-2775-000 запросить цену →	SPRING, TENSION
501	XD2-2300-402 запросить цену →	RING,TOOTHED LOCK
251-1		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

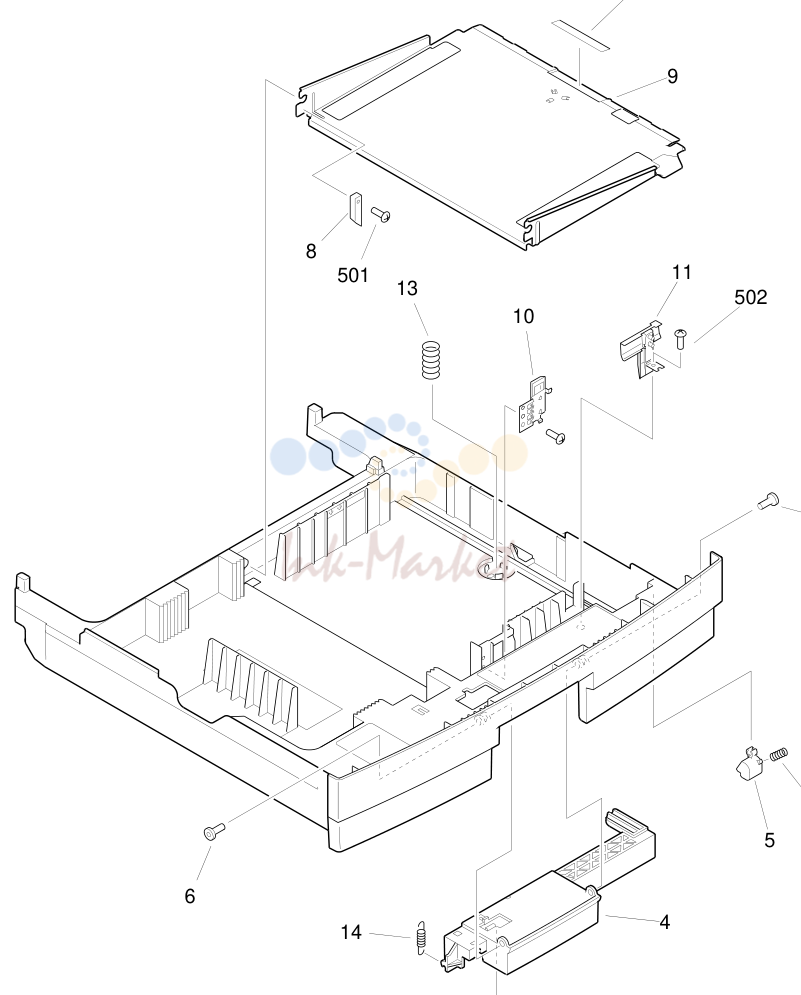

6. FIGURE 300 CASSETTE

№	Артикул	Описание
300		- NPN RF CASSETTE
1	FB2-2559-000 запросить цену →	SHEET, LIFTING PLATE
2	FB2-4863-000 запросить цену →	ROLLER, HOOK
3	FB2-4864-000 запросить цену →	SHAFT, ROLLER
4	FB2-5403-020 запросить цену →	LATCH, HANDLE
5	FB2-5407-020 запросить цену →	CATCH, PAPER, LIFTING
6	FB2-5408-000 запросить цену →	PIN, LEVER
7	FB2-5410-000 запросить цену →	HOOK, LATCH
8	FB2-5413-000 запросить цену →	BRUSH, GROUNDING
9		FB4 - 1091 - 00S 1 PLATE, PAPER LIFTING
10	FF5-2903-000 запросить цену →	SPRING, LEAF, LARGE
11		FF5 - 6740 - 00S 1 SPRING, LEAF, SMALL
12	FS5-2780-000 запросить цену →	SPRING, TENSION
13	FS5-2781-020 запросить цену →	SPRING, COMPRESSION
14	FS5-2782-000 запросить цену →	SPRING, TENSION
15	FS5-2810-000 запросить цену →	SPRING, COMPRESSION
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB4-7300-509 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5
340	FG5-3531-000 запросить цену →	PICK-UP ROLLER ASSEMBLY CASSETTE
1	FA4-1159-000 запросить цену →	RING, RETAINING
2	FB1-8581-000 запросить цену →	ROLLER, MULTI FEED
501	XD3-2160-142 запросить цену →	PIN,DOWEL
340-1		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

7. FIGURE 400 MIRROR ASSEMBLY 1

№	Артикул	Описание
400		- FG6 - 0143 - 00S 1 MIRROR ASSEMBLY
1	FA9-3065-000 запросить цену →	SHEET,
2	FB2-4650-000 запросить цену →	SHUTTER, FRONT
3	FB2-4651-000 запросить цену →	SHUTTER, REAR
4	FB2-4652-000 запросить цену →	REFLECTOR,
5	FB2-4653-000 запросить цену →	REFLECTOR,
6	FB2-4654-000 запросить цену →	PLATE, SIDE REFLECTOR, FRONT
7	FB2-4655-000 запросить цену →	PLATE, SIDE REFLECTOR, REAR
8	FB2-4658-020 запросить цену →	SPRING, LEAF,
9	FB2-4659-020 запросить цену →	SPRING, LEAF,
10	FB2-4660-000 запросить цену →	COVER, SENSOR
11	FB2-4662-020 запросить цену →	SPRING, LEAF, FRONT
12	FB2-4663-020 запросить цену →	SPRING, LEAF, REAR
13	FB2-4664-000 запросить цену →	SHUTTER, SUB, FRONT
14	FB2-4665-000 запросить цену →	SHUTTER, SUB, REAR
15	FB2-4666-030 запросить цену →	SCREW, ADJUSTING
16	FB2-4667-020 запросить цену →	FLAG
17	FB2-4669-000 запросить цену →	BLOCK, RAIL SLIDING
18	FF2-9728-000 запросить цену →	CABLE, MIRROR ASSEMBLY 1 J206
19	FF2-9729-000 запросить цену →	CABLE, MIRROR UNIT 1 SENSOR J107,401
20	FF5-2889-000 запросить цену →	COVER, SENSOR
21	FG5-3541-000 запросить цену →	INTENSITY/AE SENSOR PCB ASS’Y
22	FH7-3272-000 запросить цену →	LAMP, FLUORESCENT SEE NOTE
23	FN5-4018-000 запросить цену →	MIRROR,
24	FS5-2032-000 запросить цену →	SPRING, COMPRESSION
25	FS5-2815-000 запросить цену →	SPRING, COMPRESSION
26	XA9-0911-000 запросить цену →	SETSCREW,M3X8
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB2-8300-607 запросить цену →	SCREW,W/WASHER,M3X6
401	FG5-3463-000 запросить цену →	MIRROR ASSEMBLY
1	FB2-4616-000 запросить цену →	PULLEY
2	FB2-4669-000 запросить цену →	BLOCK, RAIL SLIDING
3	FB2-4676-000 запросить цену →	SCREW, ADJUSTING, M4
4	FB2-4677-020 запросить цену →	PLATE, WIRE POSITIONING, FRONT
5	FB2-4678-020 запросить цену →	PLATE, WIRE POSITIONING, REAR
6	FF5-2899-000 запросить цену →	HOLDER, MIRROR, FRONT
7	FF5-2900-000 запросить цену →	HOLDER, MIRROR, REAR
8	FN5-4019-000 запросить цену →	MIRROR, 2/3
9	XA9-0911-000 запросить цену →	SETSCREW,M3X8
10	XD9-0136-000 запросить цену →	RING,E
501	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
502	XB4-7301-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X10
503	XB7-2200-409 запросить цену →	NUT,HEX,M4
402	FG5-3464-000 запросить цену →	ZOOM MIRROR ASSEMBLY
1	FB2-4694-020 запросить цену →	SPRING, LEAF, MIRROR 5, FRONT
2	FB2-4695-030 запросить цену →	SPRING, LEAF, MIRROR 5, REAR
3	FF5-2901-000 запросить цену →	SPRING, LEAF, MIRROR 4, FRONT
4	FF5-2902-000 запросить цену →	SPRING, LEAF, MIRROR 4, REAR
5	FN5-4020-000 запросить цену →	MIRROR, 4/5
6	XA9-0911-000 запросить цену →	SETSCREW,M3X8
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8
503	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
402-1		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
450	FG5-3471-020 запросить цену →	BLANK EXPOSURE LAMP ASSEMBLY
1	FB2-4759-000 запросить цену →	PLATE, OPEN/CLOSE SHUTTER
2	FB2-4760-000 запросить цену →	COVER, WIRE
3	FF2-9731-000 запросить цену →	CABLE, BLANK EXPOSURE J106,601,602
4	FF5-2860-000 запросить цену →	MOUNT, LAMP, FRONT
5	FF5-2861-020 запросить цену →	MOUNT, LAMP, REAR
6	FS5-2787-000 запросить цену →	SPRING, TENSION
7	FS5-2788-000 запросить цену →	SPRING, TORSION
8	FS5-2790-000 запросить цену →	SPRING, TENSION

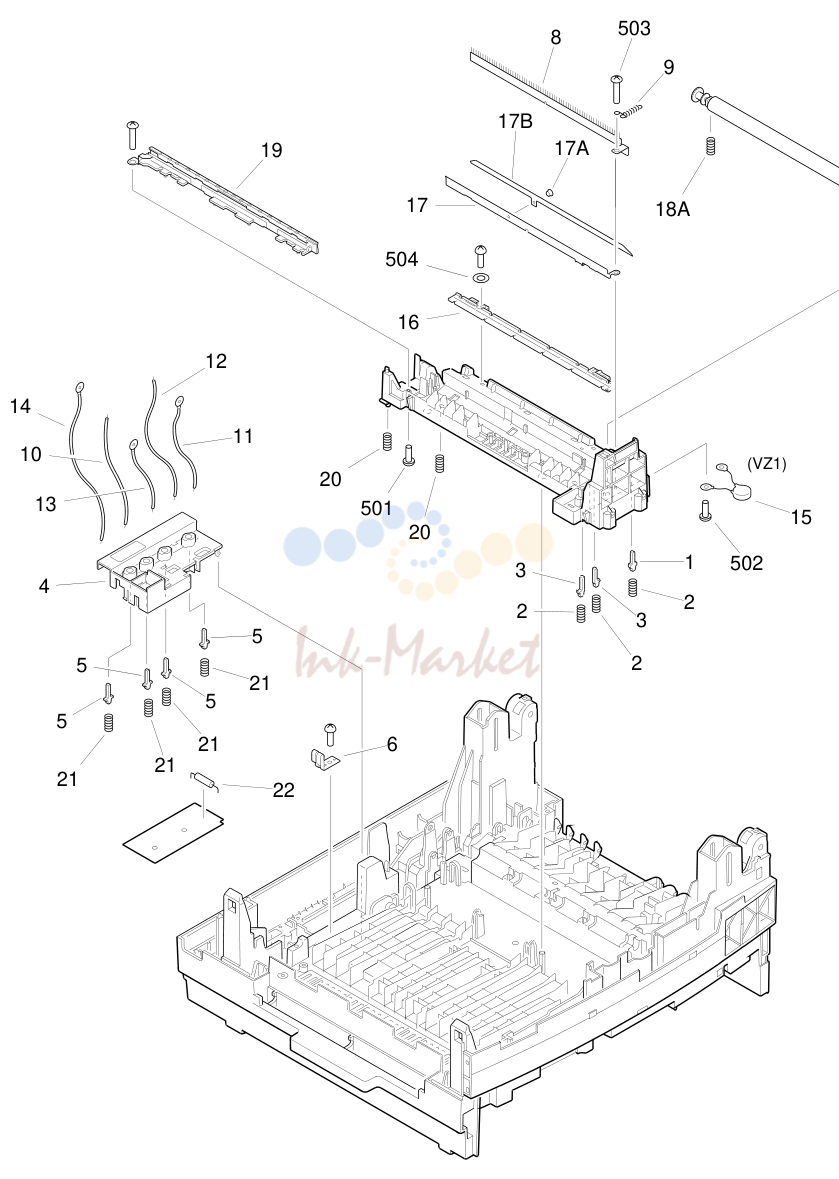

8. FIGURE 530 TRANSFER ASSEMBLY

№	Артикул	Описание
530	FG5-3506-000 запросить цену →	TRANSFER ASSEMBLY
1	FB1-7425-000 запросить цену →	PIN CONTACT
2	FB1-7427-000 запросить цену →	SPRING, COMPRESSION
3	FB1-7431-000 запросить цену →	PIN CONTACT
4	FB2-4861-000 запросить цену →	HOUSING
5	FB2-4862-000 запросить цену →	TERMINAL, LOWER
6	FB2-4939-000 запросить цену →	SPRING, LEAF
7	FB2-5156-000 запросить цену →	PLATE, TERMINAL
8	FB2-5159-000 запросить цену →	ELIMINATOR, STATIC CHARGE
9	FB2-5169-000 запросить цену →	SPRING, TENSION
10	FF2-9762-000 запросить цену →	CABLE, HV, PRIMARY
11	FF2-9763-000 запросить цену →	CABLE, HV, TRANSFER
12	FF2-9764-000 запросить цену →	CABLE, HV, DEVELOPING
13	FF2-9765-000 запросить цену →	CABLE, HV, ELIMINATOR
14	FF2-9766-000 запросить цену →	WIRE, GROUNDING
15	FF2-9779-000 запросить цену →	VARISTOR VZ1
16	FF5-1673-000 запросить цену →	GUIDE, TRANSFORMER
17	FF5-2870-000 запросить цену →	ELIMINATOR, STATIC CHARGE
18	FF5-2871-020 запросить цену →	ROLLER, TRANSFER
19	FF5-3713-000 запросить цену →	ELIMINATOR, STATIC CHARGE
20	FS5-2774-000 запросить цену →	SPRING, COMPRESSION
21	FS5-2784-000 запросить цену →	SPRING, COMPRESSION
22	VR5-2650-103 запросить цену →	RESISTOR, 10KOHM, 1/2W
23	XA9-0187-000 запросить цену →	SCREW,M3X6
501	XB1-2300-607 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
503	XB4-7301-209 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X12

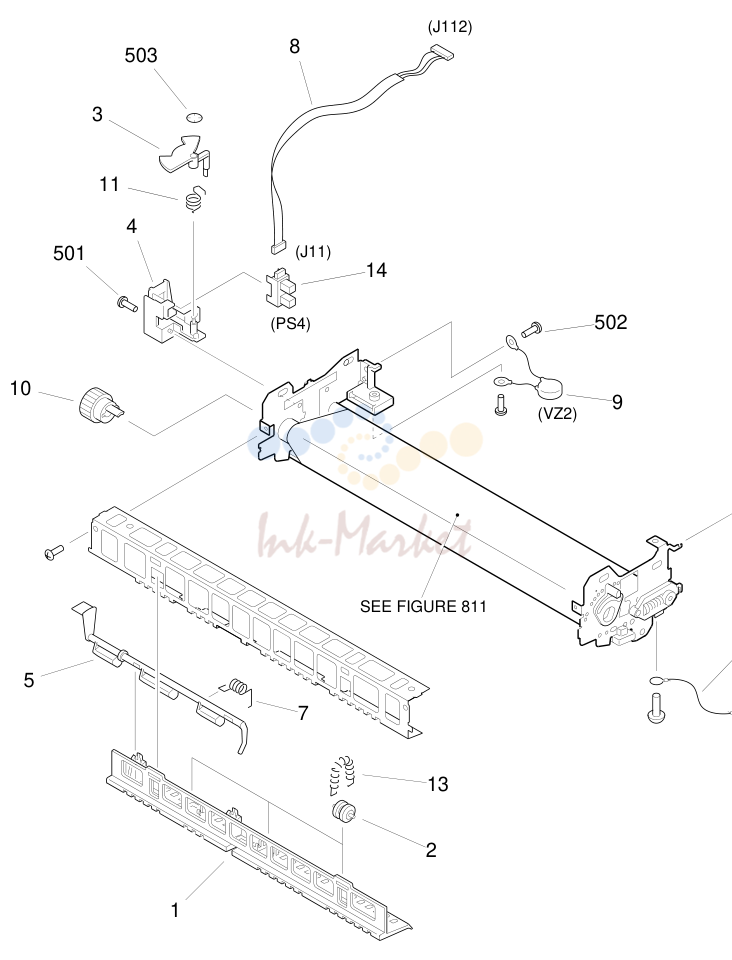

9. FIGURE 810 FIXING ASSEMBLY

№	Артикул	Описание
810	FG5-3493-080 запросить цену →	FIXING ASSEMBLY
1	FB2-5015-000 запросить цену →	GUIDE, UPPER, DELIVERY
2	FB2-5016-000 запросить цену →	ROLLER
3	FB2-5019-020 запросить цену →	FLAG, POSITIONING SENSOR
4	FB2-5020-000 запросить цену →	HOLDER, SENSOR
5	FB2-5021-000 запросить цену →	FLAG, PAPER SENSING
6	FB2-5022-000 запросить цену →	WIRE
7	FB2-5070-000 запросить цену →	SPRING, TORSION
8	FF2-9733-000 запросить цену →	CABLE, SENSOR J11,112
9	FF2-9779-000 запросить цену →	VARISTOR VZ2
10	FS5-0914-000 запросить цену →	GEAR, 17T
11	FS5-2794-000 запросить цену →	SPRING, TORSION
12	FS5-2795-000 запросить цену →	SPRING, TENSION
13	FS5-2796-000 запросить цену →	SPRING, TENSION
14	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS4 J11
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB2-6300-607 запросить цену →	SCREW,W/WASHER,M3X6
503	XD2-2300-202 запросить цену →	RING,TOOTHED LOCK
811	FG5-3516-000 запросить цену →	FIXING FILM REPLACEMENT KIT 10 SET/KIT
1		NPN 10 SPATULA
2		NPN 10 FIXING FILM
3		NPN 10 COATING GREASE
4		NPN 1 FILM REPLACEMENT PROCEDURE
501	XD2-1100-502 запросить цену →	RING,E
811-1		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

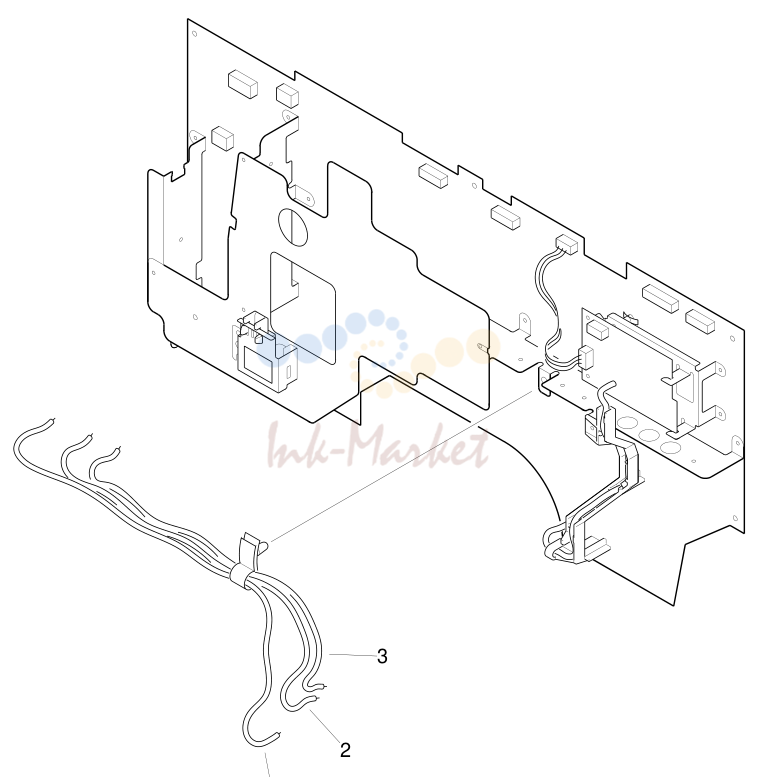

10. FIGURE 910 DC POWER SUPPLY ASSEMBLY

№	Артикул	Описание
910	FG5-3548-000 запросить цену →	POWER SUPPLY PCB ASSEMBLY
1	FF2-9772-000 запросить цену →	CABLE, HIGH VOLTAGE,
2	FF2-9773-000 запросить цену →	CABLE, HIGH VOLTAGE,
3	FF2-9774-000 запросить цену →	CABLE, HIGH VOLTAGE,
915	FG5-3529-000 запросить цену →	CONTROL PANEL PCB ASSEMBLY PC760
1	FB2-4900-000 запросить цену →	SPACER
2	FB2-4901-000 запросить цену →	PLATE, GROUNDING
3	FH2-6169-020 запросить цену →	CABLE, FLAT SEE NOTE
915-1		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

11. FIGURE 930 DC CONTROL PCB ASSEMBLY

№	Артикул	Описание
940	FG5-3544-000 запросить цену →	NOISE FILTER PCB ASSEMBLY
1	FF2-9769-000 запросить цену →	CABLE, INLET,
2	FF2-9770-000 запросить цену →	CABLE, INLET,
3	WD9-5028-000 запросить цену →	HOLDER, FUSE
940-1		COPYRIGHT © 1997 CANON INC. CANON PC760/780 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
