Canon PC 1210/PC 1230/PC 1270 series — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF EXTERNAL COVERS, PANELS, ETC.
3. NPN RF INTERNAL COMPONENTS 1
4. NPN RF INTERNAL COMPONENTS 2
5. NPN RF INTERNAL COMPONENTS 3

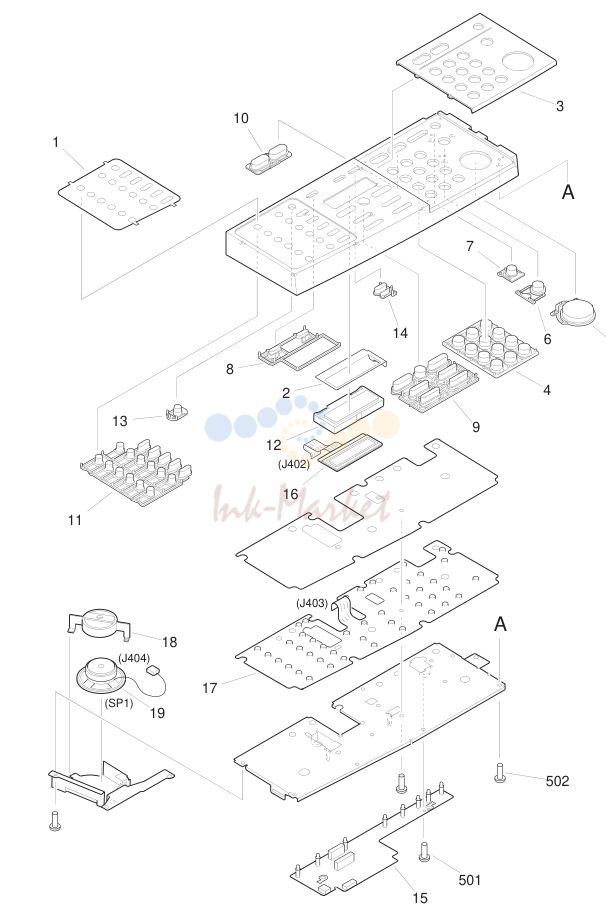

6. FG6-7938-000 1 CONTROL PANEL ASSEMBLY LUK,LUL

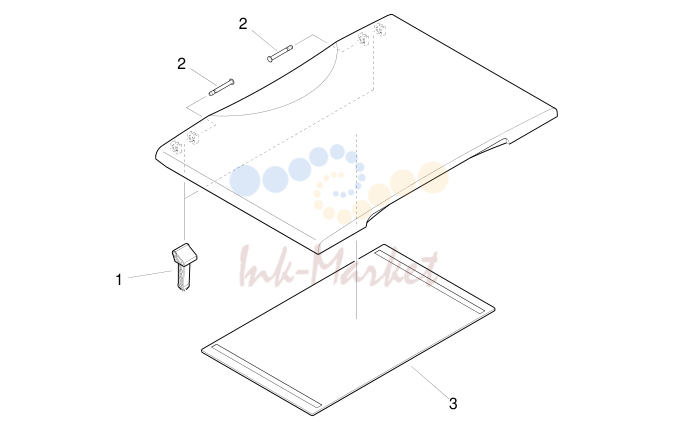

7. FG6-7944-000 1 COPYBOARD COVER ASSEMBLY

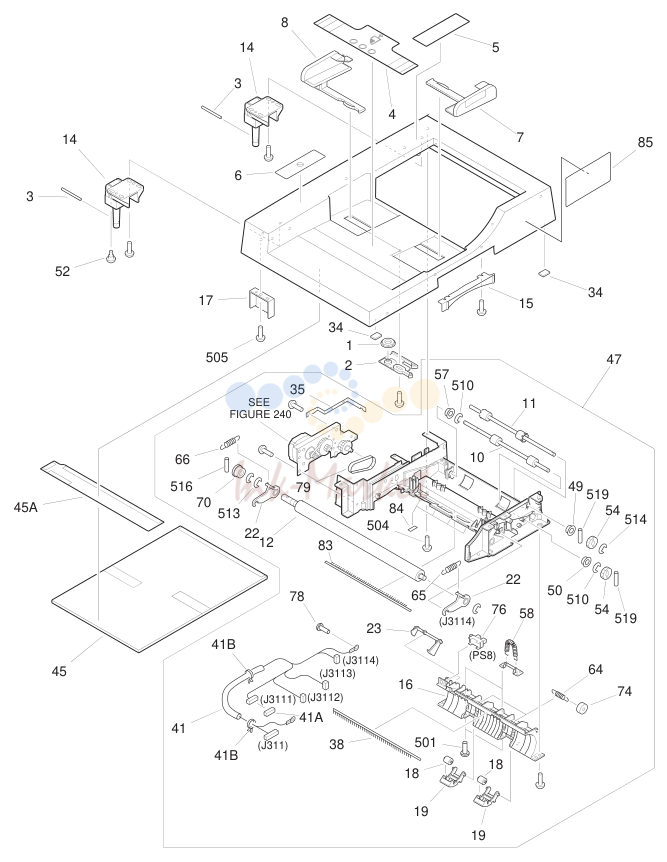

8. NPN RF ADF ASSEMBLY

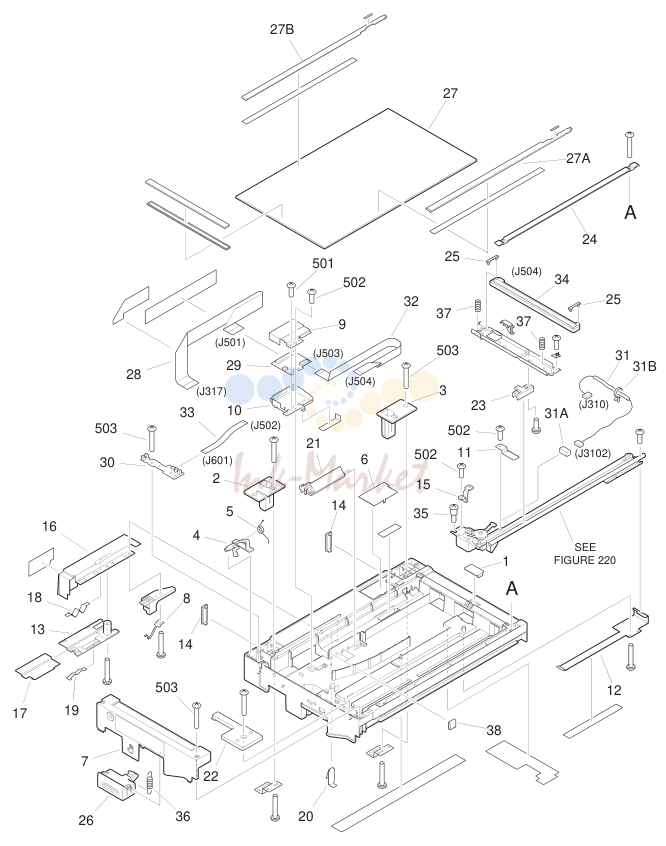

9. NPN RF READER ASSEMBLY

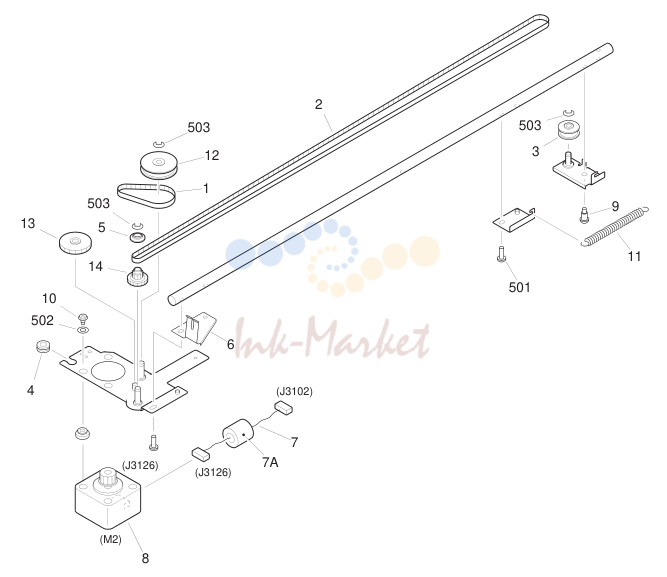

10. FG6-7933-020 1 READER DRIVE ASSEMBLY

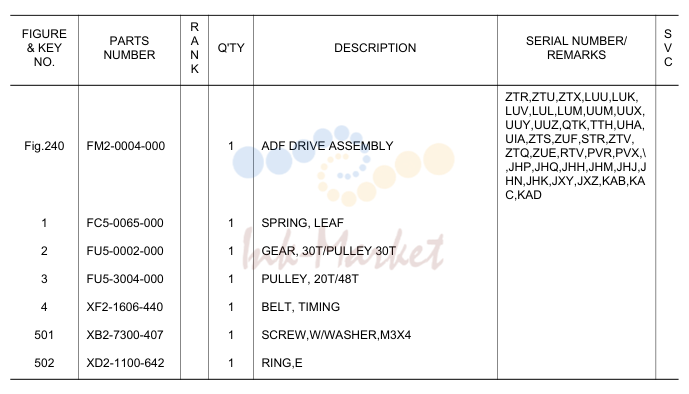

11. FM2-0004-000 1 ADF DRIVE ASSEMBLY

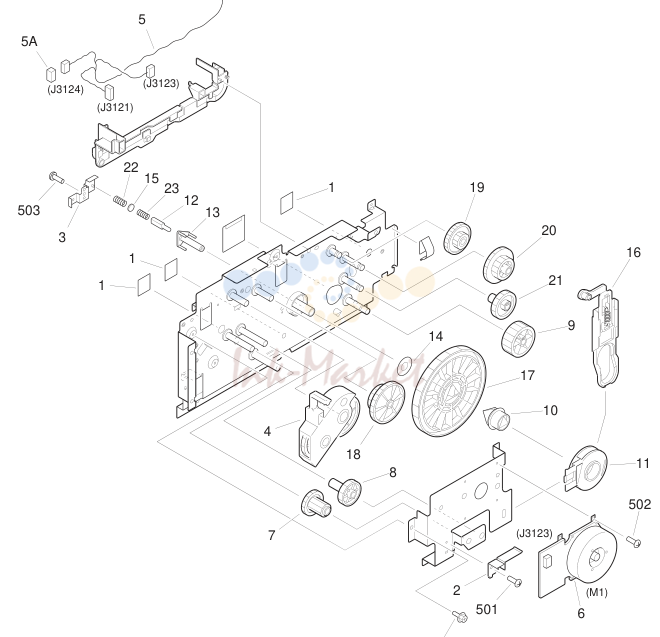

12. FG6-7923-000 1 MAIN DRIVE ASSEMBLY

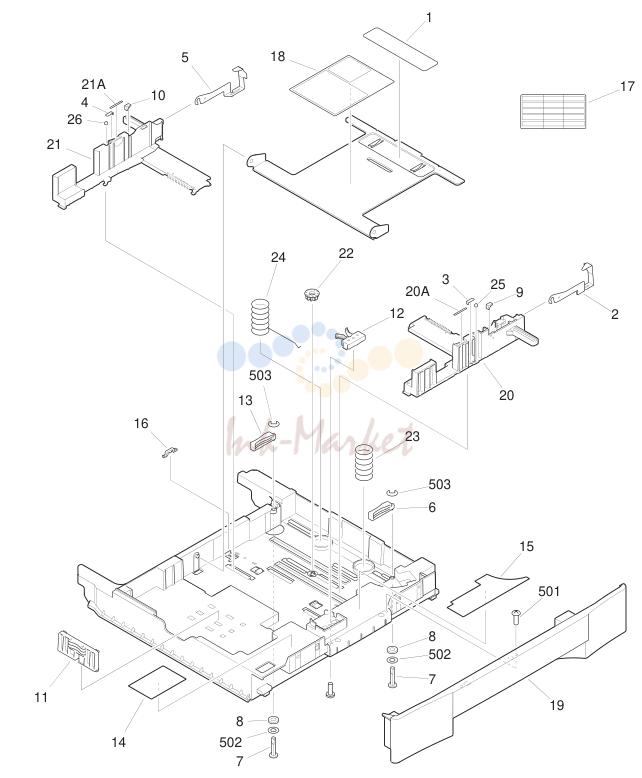

13. NPN RF CASSETTE A,UIA,UUK,UUM,UUU,UU
14. NPN RF CASSETTE UHA,UIA,UUK,UUM,UUU,
15. NPN RF CASSETTE
16. NPN RF CASSETTE(500 SHEET A4 TYPE) JHP,JHQ
17. FG6-7926-000 1 REGISTRATION ASSEMBLY
18. NPN RF PAPER FEEDER ASSEMBLY
19. FG6-7925-000 1 SCANNER ASSEMBLY
20. NPN RF PCB ASSEMBLY
21. FG6-8806-000 1 IMAGE PROCESSOR PCB ASSEMBLY STR

1. Contents

№	Артикул	Альт. артикул	Описание
100			EXTERNAL COVERS, PANELS, ETC. ....................................2-3
101			INTERNAL COMPONENTS 1 .................................................2-7
102			INTERNAL COMPONENTS 2 ...............................................2-11
103			INTERNAL COMPONENTS 3 ...............................................2-14
130			CONTROL PANEL ASSEMBLY ...........................................2-18
160			COPYBOARD COVER ASSEMBLY (COPYBOARD COVER TYPE)
161			ADF ASSEMBLY (ADF TYPE) .............................................2-25
210			READER ASSEMBLY ...........................................................2-32
220			READER DRIVE ASSEMBLY ...............................................2-35
240			ADF DRIVE ASSEMBLY (ADF TYPE) .................................2-37
250			MAIN DRIVE ASSEMBLY ...................................................2-38
300			CASSETTE(250 SHEET UNIVERSAL TYPE) ........................2-41
301			CASSETTE(250 SHEET A4 TYPE) ........................................2-49
302			CASSETTE(500 SHEET LTR/LGL TYPE) ..............................2-51
303			CASSETTE(500 SHEET A4 TYPE) ........................................2-53
320			REGISTRATION ASSEMBLY ...............................................2-55
330			PAPER FEEDER ASSEMBLY ...............................................2-57
460			LASER SCANNER ASSEMBLY ............................................2-60
810			FIXING ASSEMBLY .............................................................2-61
930			PCB ASSEMBLY ..................................................................2-64
950			IMAGE PROCESSOR PCB ASSEMBLY ................................2-67
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-4
101			INTERNAL COMPONENTS 1............................................................................2-9
102			INTERNAL COMPONENTS 2..........................................................................2-14
103			INTERNAL COMPONENTS 3..........................................................................2-18
130			CONTROL PANEL ASSEMBLY.......................................................................2-23
160			COPYBOARD COVER ASSEMBLY (COPYBOARD ....................................2-29
161			ADF ASSEMBLY (ADF TYPE).........................................................................2-31
210			READER ASSEMBLY.......................................................................................2-39
220			READER DRIVE ASSEMBLY...........................................................................2-43
240			ADF DRIVE ASSEMBLY (ADF TYPE).............................................................2-45
250			MAIN DRIVE ASSEMBLY.................................................................................2-47
300			CASSETTE(250 SHEET UNIVERSAL TYPE)..................................................2-51
301			CASSETTE(250 SHEET A4 TYPE)..................................................................2-60
302			CASSETTE(500 SHEET LTR/LGL TYPE)........................................................2-63
303			CASSETTE(500 SHEET A4 TYPE)..................................................................2-66
320			REGISTRATION ASSEMBLY...........................................................................2-69
330			PAPER FEEDER ASSEMBLY..........................................................................2-72
460			LASER SCANNER ASSEMBLY.......................................................................2-75
810			FIXING ASSEMBLY..........................................................................................2-77
930			PCB ASSEMBLY..............................................................................................2-81
950			IMAGE PROCESSOR PCB ASSEMBLY..........................................................2-84

2. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FB6-0085-000 запросить цену →	1 PANEL, RIGHT
2	FB6-0123-020 запросить цену →	1 PANEL, PAPER DELIVERY
3	FB6-0124-020 запросить цену →	1 TRAY, PAPER DELIVERY
4	FF6-1457-000 запросить цену →	1 PANEL, PAPER DELIVERY, UPPER
4	FB6-0125-000 запросить цену →	1 PANEL, PAPER DELIVERY, UPPER
5	FB6-0126-000 запросить цену →	1 PANEL, PAPER DELIVERY, REAR
6	FB6-0127-000 запросить цену →	1 PANEL, LEFT
7	FB6-0128-000 запросить цену →	1 LID, MODULAR JACK
8	FB6-0242-000 запросить цену →	2 ARM, PRESSURE
9	FB6-0243-000 запросить цену →	1 DOOR, RIGHT
10	FB6-0250-000 запросить цену →	1 ARM, LOCK
11	FB6-0279-000 запросить цену →	1 PANEL, REAR
12	FB6-0323-000 запросить цену →	1 PANEL, CARTRIDGE, UPPER
12	FB6-2294-000 запросить цену →	1 PANEL, CARTRIDGE, UPPER
12	FE5-3196-000 запросить цену →	1 PANEL, CARTRIDGE, UPPER
12	FC6-3946-000 запросить цену →	1 PANEL, CARTRIDGE, UPPER JXY,JXZ,KAB,KAC,KAD
12	FC6-3948-000 запросить цену →	1 OPEN/CLOSE COVER, UPPER JXY,JXZ
13	FB6-0282-000 запросить цену →	1 LABEL, 'CARTRIDGE REPLACING'
13	FB6-2300-000 запросить цену →	1 LABEL, 'CARTRIDGE REPLACING'
13	FB6-2301-000 запросить цену →	1 LABEL, 'CARTRIDGE REPLACING' UHA,UIA,UUK,UUM,UUU,
14	FB6-0283-000 запросить цену →	1 LABEL, REMOVAL UHA,UIA,UUK,UUM,UUU,
14	FB6-0284-000 запросить цену →	1 LABEL, REMOVAL
14	FB6-2303-000 запросить цену →	1 LABEL, REMOVAL ZTU,ZTV,ZTX,ZUE,ZUF,J
14	FB6-6839-000 запросить цену →	1 LABEL, REMOVAL JXY,JXZ,KAB,KAC,KAD
15	FB6-2304-000 запросить цену →	1 LABEL, DOCUMENT SIZE
15	FB6-2305-000 запросить цену →	1 LABEL, DOCUMENT SIZE
16	FB6-2306-000 запросить цену →	1 LABEL, READER SLIDE
16	FB6-2307-000 запросить цену →	1 LABEL, READER SLIDE UHA,UIA,UUK,UUM,UUU,
16	FB6-2308-000 запросить цену →	1 LABEL, READER SLIDE
17	FB6-0327-000 запросить цену →	1 PANEL, FRONT ZTR
17	FB6-4216-000 запросить цену →	1 PANEL, FRONT LUL
17	FB6-4217-000 запросить цену →	1 PANEL, FRONT LUK
17	FB6-4218-000 запросить цену →	1 PANEL, FRONT LUM
17	FB6-4219-000 запросить цену →	1 PANEL, FRONT LUP
17	FB6-4220-000 запросить цену →	1 PANEL, FRONT ZTU
17	FB6-4221-000 запросить цену →	1 PANEL, FRONT ZTX
17	FB6-4222-000 запросить цену →	1 PANEL, FRONT
17	FB6-4223-000 запросить цену →	1 PANEL, FRONT STR,ZTS,ZUF
17	FB6-4225-000 запросить цену →	1 PANEL, FRONT
17	FB6-4226-000 запросить цену →	1 PANEL, FRONT UHA,UIA,UUK,UUM,UUU,
17	FB6-4227-000 запросить цену →	1 PANEL, FRONT ZTV
17	FB6-4228-000 запросить цену →	1 PANEL, FRONT LUV
17	FB6-4230-000 запросить цену →	1 PANEL, FRONT LUU
17	FE5-3218-000 запросить цену →	1 PANEL, FRONT JHH,JHM
17	FE5-3219-000 запросить цену →	1 PANEL, FRONT JHJ,JHN
17	FE5-3221-000 запросить цену →	1 PANEL, FRONT JHK
17	FE5-3230-000 запросить цену →	1 PANEL, FRONT JHP
17	FE5-3231-000 запросить цену →	1 PANEL, FRONT JHQ
17	FB6-6833-000 запросить цену →	1 PANEL, FRONT JXY,JXZ
17	FB6-6834-000 запросить цену →	1 PANEL, FRONT KAB,KAC
17	FB6-6835-000 запросить цену →	1 PANEL, FRONT KAD
18	FB6-4232-00S запросить цену →	1 LABEL, MODEL NAME
18	FB6-4234-00S запросить цену →	1 LABEL, MODEL NAME
18	FB6-4235-00S запросить цену →	1 LABEL, MODEL NAME UIA
19	FH2-5288-000 запросить цену →	1 WIRE, GROUNDING LUV,JHP,JHQ,JHH,JHM,J
20	FS7-2691-000 запросить цену →	2 SPRING, COMPRESSION
21	FS7-2692-000 запросить цену →	1 SPRING, COMPRESSION
22	FS7-2693-000 запросить цену →	1 SPRING, TORSION
23	RB2-3046-000 запросить цену →	2 ROLLER
24	XA9-0931-000 запросить цену →	AR SCREW, RS, M3X12
25	FE5-3192-000 запросить цену →	4 SHEET, SILENCER 1 HN,JHK,JXY,JXZ,KAB,KA
26	FE5-3193-000 запросить цену →	1 SHEET, SILENCER 2 HN,JHK,JXY,JXZ,KAB,KA
27	FB6-4783-000 запросить цену →	1 LABEL, 'SUPER G3' ZTQ, ZUE,JXY,JXZ
27	FB6-5727-000 запросить цену →	1 LABEL, 'SUPER G3'
28	FC6-3947-000 запросить цену →	1 LID,CRG OPEN/CLOSE COVER UPPER JXY,JXZ
501	XB6-7300-807 запросить цену →	AR SCREW,TP,M3X8

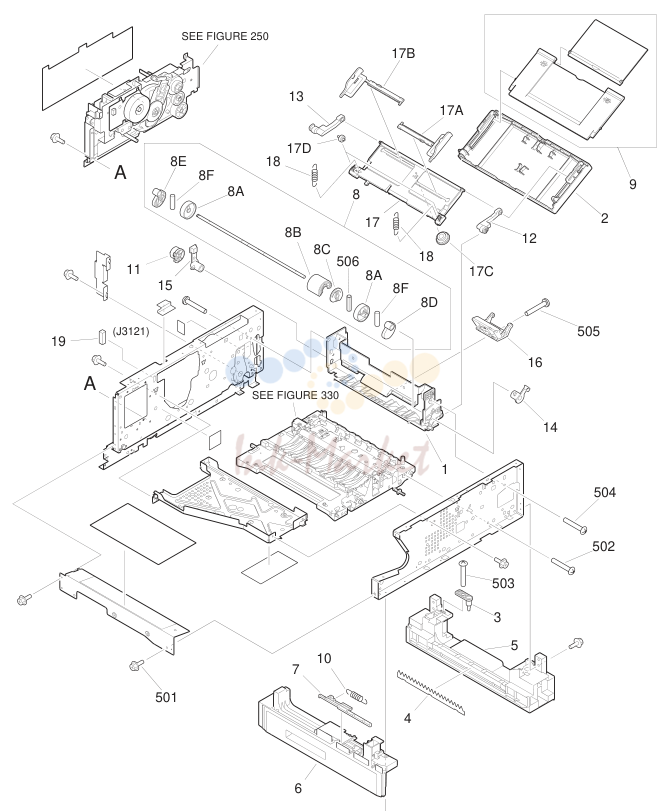

3. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FB6-0074-000 запросить цену →	1 FRAME, MULTI FEED
2	FB6-0249-000 запросить цену →	1 PANEL, MULTI PICK-UP
3	FB6-0251-000 запросить цену →	1 PIN, HINGE
4	FB6-0265-000 запросить цену →	1 SHEET, NOISE PREVENTION
4	FE5-3195-000 запросить цену →	1 SHEET, NOISE PREVENTION HN,JHK,JXY,JXZ,KAB,KA
5	FB6-0268-000 запросить цену →	1 RAIL, CASSETTE, RIGHT
6	FB6-0269-000 запросить цену →	1 RAIL, CASSETTE, LEFT
7	FB6-0291-000 запросить цену →	1 LEVER, CASSETTE SENSOR
8	FG6-7953-000 запросить цену →	1 MP PICK-UP ROLLER UNIT
9	FG6-7972-000 запросить цену →	1 PAPER PICK-UP TRAY UNIT
10	FS7-2697-000 запросить цену →	1 SPRING, TENSION
11	FU3-0072-000 запросить цену →	1 GEAR, 26T
12	RB2-3041-020 запросить цену →	1 HINGE, LEFT
13	RB2-3042-020 запросить цену →	1 HINGE, RIGHT
14	RB2-3043-000 запросить цену →	1 BUSHING, LEFT
15	RB2-3044-000 запросить цену →	1 BUSHING, RIGHT
16	FF6-1460-000 запросить цену →	1 SEPARATION PAD UNIT
18	FS7-2706-000 запросить цену →	2 SPRING, TENSION HN,JHK,JXY,JXZ,KAB,KA
18	RS6-2030-000 запросить цену →	2 SPRING, TENSION H,UGA,UHA,UIA,UUK,UU
19	VS1-5057-004 запросить цену →	1 CONNECTOR, SNAP TIGHT J3121
501	XB3-6300-800 запросить цену →	21 SCREW,RS,M3X8
502	XB4-5401-007 запросить цену →	AR SCREW,P,M4X10
503	XB4-5401-007 запросить цену →	14 SCREW,P,M4X10
504	XB4-7401-009 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X10
505	XB4-7401-009 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M4X10
506	XD3-1160-142 запросить цену →	1 PIN,SPRING

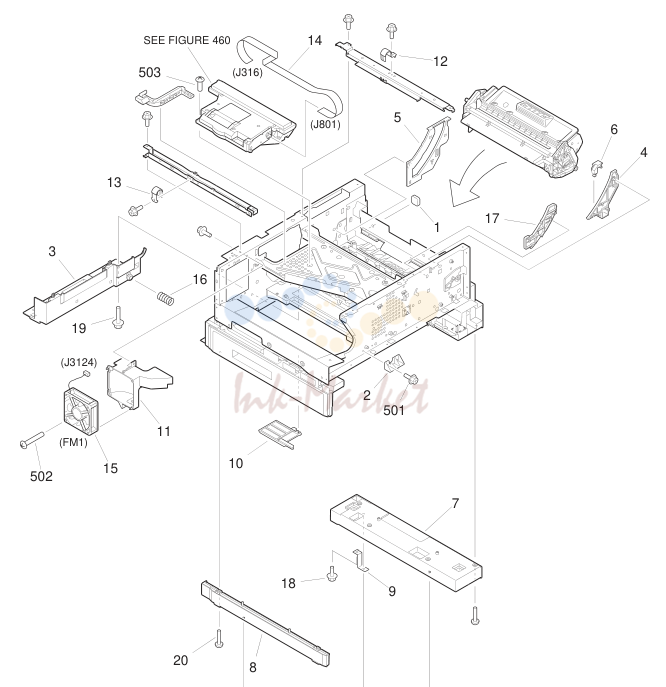

4. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FB2-5303-000 запросить цену →	3 FOOT, RUBBER
2	FB6-0077-000 запросить цену →	1 LOCK, CASSETTE
3	FB6-0086-000 запросить цену →	1 PANEL, CABLE HOLDER
4	FB6-0163-000 запросить цену →	1 GUIDE, CARTRIDGE, FRONT
5	FB6-0164-000 запросить цену →	1 GUIDE, CARTRIDGE, REAR
6	FB6-0165-000 запросить цену →	1 RETAINER, SPRING
7	FB6-0276-000 запросить цену →	1 SUPPORT, RAIL, RIGHT ZTX,ZUE,ZUF,JXY,JXZ,K
8	FB6-0277-000 запросить цену →	1 SUPPORT, RAIL, LEFT ZTX,ZUE,ZUF,JXY,JXZ,K
9	FB6-0278-000 запросить цену →	1 PLATE, GROUNDING
10	FB6-0289-000 запросить цену →	1 LEVER, DETECT SENSOR,
10	FB6-0303-000 запросить цену →	1 LEVER, DETECT SENSOR,
11	FB6-0307-000 запросить цену →	1 HOLDER, FAN
12	FB6-4556-000 запросить цену →	1 PLATE, GROUNDING
13	FB6-4557-000 запросить цену →	1 PLATE, GROUNDING
14	FH2-6934-000 запросить цену →	1 CABLE, FLAT J316,801
15	FH6-1921-000 запросить цену →	1 FAN FM1 J3124
16	FS7-2694-000 запросить цену →	1 SPRING, COMPRESSION
17	RB2-2831-020 запросить цену →	1 GUIDE, CARTRIDGE, LEFT
18	XA9-0813-000 запросить цену →	1 SCREW,RS,M3X8
19	XA9-0931-000 запросить цену →	AR SCREW, RS, M3X12
20	XA9-0976-000 запросить цену →	6 SCREW,P,M4X16
501	XB3-6300-800 запросить цену →	AR SCREW,RS,M3X8

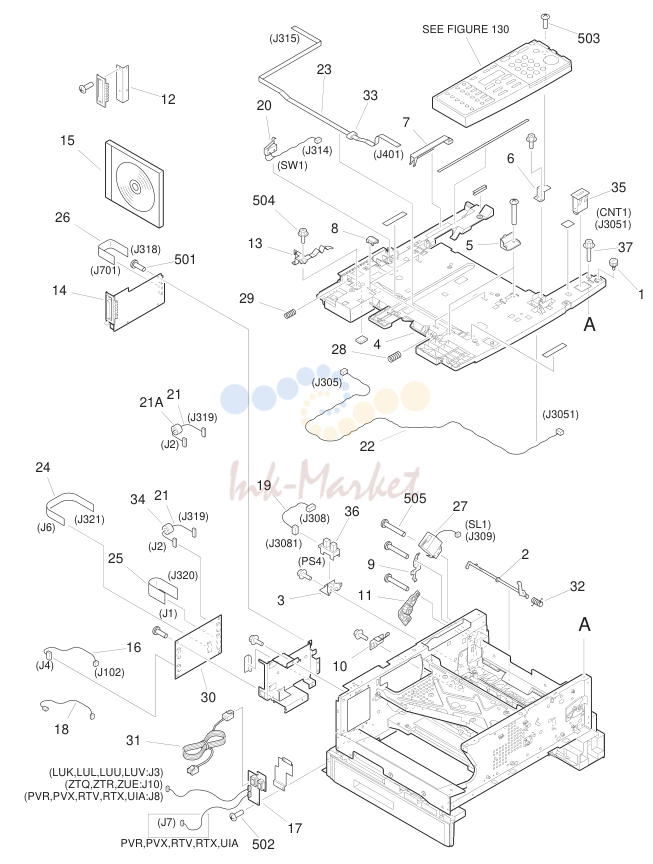

5. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FB2-5502-000 запросить цену →	1 SCREW,STEPPED,M3
2	FB6-0075-000 запросить цену →	1 FLAG, MULTI PICK-UP SENSOR
3	FB6-0076-000 запросить цену →	1 SUPPORT, MULTI PICK-UP SENSOR
4	FB6-0093-000 запросить цену →	1 PANEL, UPPER
5	FB6-0094-000 запросить цену →	2 SUPPORT, READER STOP
6	FB6-0147-000 запросить цену →	1 PLATE, GROUNDING
7	FB6-0179-000 запросить цену →	1 COVER, DF CABLE
8	FB6-0234-000 запросить цену →	4 COLLAR, SWING
9	FB6-0252-000 запросить цену →	1 PLATE, GROUNDING
10	FB6-0253-000 запросить цену →	1 PLATE, GROUNDING
11	FB6-0256-000 запросить цену →	1 DAMPER GEAR UNIT
12	FB6-0304-000 запросить цену →	1 PLATE, BLANKING
13	FF6-1455-000 запросить цену →	1 PLATE, GROUNDING
14	FG3-2279-000 запросить цену →	1 PRINTER CONTROLLER PCB ASS'Y
14	FM5-1021-000 запросить цену →	1 PRINTER CONTROLLER PCB ASS'Y
14	FM5-5326-000 запросить цену →	1 PRINTER CONTROLLER PCB ASS'Y JXY,JXZ,KAB,KAC,KAD
15	FG3-3267-000 запросить цену →	1 CD-ROM, USERSOFTWARE LUU
15	FH5-3408-000 запросить цену →	1 CD-ROM, USERSOFTWARE
15	FH5-3413-000 запросить цену →	1 CD-ROM, USERSOFTWARE LUK,LUM,LUP
15	FH5-3414-000 запросить цену →	1 CD-ROM, USERSOFTWARE
15	FH5-3679-000 запросить цену →	1 CD-ROM, USERSOFTWARE JXY,JXZ,KAB,KAC,KAD
16	FG6-8549-000 запросить цену →	1 CABLE, VH HQ,JHH,JHM,JHJ,JHN,JH
16	FG6-8840-000 запросить цену →	1 CABLE, PSEUDO, CI
17	FG6-8828-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY HQ,JHH,JHM,JHJ,JHN,JH
17	FG6-8829-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY ZTQ,ZTR,ZUE,JXY,JXZ
17	FG6-8830-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY UIA
17	FG6-8831-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY PVR,PVX,RTV,RTX
18	FG6-8837-000 запросить цену →	1 CABLE, GROUNDING HQ,JHH,JHM,JHJ,JHN,JH
19	FG6-8841-000 запросить цену →	1 CABLE, MULTI PICK-UP J308,3081
20	FG6-8842-000 запросить цену →	1 CABLE, READER SWITCH SW1 J314
21	FG6-8535-000 запросить цену →	1 CABLE, NCU ANALOG
21	FG6-8844-000 запросить цену →	1 CABLE, NCU ANALOG RTX,UIA,ZTQ,ZTR,ZUE,J
22	FG6-8845-000 запросить цену →	1 CABLE, COUNTER
23	FH2-6932-000 запросить цену →	1 CABLE, FLAT J315,401
24	FH2-6935-000 запросить цену →	1 CABLE, FLAT
25	FH2-6936-000 запросить цену →	1 CABLE, FLAT ZTR,ZUE,JHP,JHQ,JHH,J
26	FH2-6937-000 запросить цену →	1 CABLE, FLAT
27	FH6-5038-000 запросить цену →	1 SOLENOID SL1 J309
28	FS7-2695-000 запросить цену →	1 SPRING, COMPRESSION
29	FS7-2696-000 запросить цену →	1 SPRING, COMPRESSION
30	HG1-4365-000 запросить цену →	1 NCU PCB ASSEMBLY ZTQ,ZTR,ZUE,JXY,JXZ
30	HG5-1866-000 запросить цену →	1 NCU PCB ASSEMBLY HQ,JHH,JHM,JHJ,JHN,JH
30	HG5-2587-000 запросить цену →	1 NCU PCB ASSEMBLY UIA
30	HG5-2598-000 запросить цену →	1 NCU PCB ASSEMBLY PVR,PVX,RTV,RTX
31	HH2-2824-000 запросить цену →	1 CORD, MODULAR ZTR,ZUE,JHP,JHQ,JHH,J
32	RB2-2837-000 запросить цену →	1 SPRING, TORSION
33	WE8-5908-000 запросить цену →	1 CORE, RING
34	WE8-5947-000 запросить цену →	1 CORE, FERRITE
35	WG2-5190-000 запросить цену →	1 COUNTER,ELECTROMAGNETIC
35	WG2-5190-000 запросить цену →	1 COUNTER,ELECTROMAGNETIC CNT1 J3051
36	WG8-5309-000 запросить цену →	1 PHOTO-INTERRUPTER PS4 J3081
37	XA9-1164-000 запросить цену →	AR SCREW,RS,M3X6.5
38	FH5-3467-000 запросить цену →	1 CD-ROM, USERSOFTWARE
501	XB1-1300-807 запросить цену →	2 SCREW,MACH.,PAN HEAD,M3X8
502	XB1-2300-607 запросить цену →	5 SCREW,MACH.,TRUSS HEAD,M3X6
503	XB2-7300-407 запросить цену →	1 SCREW,W/WASHER,M3X4
504	XB3-6300-800 запросить цену →	AR SCREW,RS,M3X8
505	XB4-7401-009 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M4X10

6. FG6-7938-000 1 CONTROL PANEL ASSEMBLY LUK,LUL

№	Артикул	Описание
1	FB6-0132-000 запросить цену →	1 SHEET, ONE-TOUCH LUK,LUL
1	FB6-2310-000 запросить цену →	1 SHEET, ONE-TOUCH ZTR
1	FB6-2314-000 запросить цену →	1 SHEET, ONE-TOUCH RTV
1	FB6-2316-000 запросить цену →	1 SHEET, ONE-TOUCH RTX
1	FB6-2317-000 запросить цену →	1 SHEET, ONE-TOUCH PVR,PVX,UIA
1	FB6-2915-000 запросить цену →	1 SHEET, ONE-TOUCH ZTQ,ZUE
1	FB6-5511-000 запросить цену →	1 SHEET, ONE-TOUCH LUU,LUV
1	FE5-3208-000 запросить цену →	1 SHEET, ONE-TOUCH JHH,JHM
1	FE5-3210-000 запросить цену →	1 SHEET, ONE-TOUCH JHP,JHQ
1	FB6-2312-000 запросить цену →	1 SHEET, ONE-TOUCH UIA:FRENCH
1	FB6-2313-000 запросить цену →	1 SHEET, ONE-TOUCH UIA:ITALIAN
2	FB6-0133-000 запросить цену →	1 PLATE, GROUNDING
3	FB6-0136-000 запросить цену →	1 COVER, CONTROL PANEL LUK,LUL
3	FB6-2285-000 запросить цену →	1 COVER, CONTROL PANEL ZTR
3	FB6-2286-000 запросить цену →	1 COVER, CONTROL PANEL RTV,RTX,UIA
3	FB6-2287-000 запросить цену →	1 COVER, CONTROL PANEL LUM,LUP
3	FB6-2288-000 запросить цену →	1 COVER, CONTROL PANEL
3	FB6-2289-000 запросить цену →	1 COVER, CONTROL PANEL
3	FB6-2289-000 запросить цену →	1 COVER, CONTROL PANEL
3	FB6-2290-000 запросить цену →	1 COVER, CONTROL PANEL PVR,PVX
3	FB6-2292-000 запросить цену →	1 COVER, CONTROL PANEL ZTQ,ZUE
3	FB6-2293-000 запросить цену →	1 COVER, CONTROL PANEL ZTS,ZUF
3	FB6-5509-000 запросить цену →	1 COVER, CONTROL PANEL LUU
3	FB6-5521-000 запросить цену →	1 COVER, CONTROL PANEL LUV
3	FE5-3197-000 запросить цену →	1 COVER, CONTROL PANEL JHH,JHM
3	FE5-3198-000 запросить цену →	1 COVER, CONTROL PANEL JHJ,JHN,JHK
3	FE5-3200-000 запросить цену →	1 COVER, CONTROL PANEL JHP
3	FE5-3201-000 запросить цену →	1 COVER, CONTROL PANEL JHQ
3	FC6-3932-000 запросить цену →	1 COVER, CONTROL PANEL JXY,JXZ
3	FC6-3933-000 запросить цену →	1 COVER, CONTROL PANEL KAB,KAC,KAD
4	FB6-0137-000 запросить цену →	1 KEY TOP, NUMBERS
4	FE5-3215-000 запросить цену →	1 KEY TOP, NUMBERS
4	FC6-3950-000 запросить цену →	1 KEY TOP, NUMBERS JXY,JXZ
4	FC6-3934-000 запросить цену →	1 KEY TOP, NUMBERS KAB,KAC,KAD
5	FB6-0138-000 запросить цену →	1 KEY TOP, START
5	FC6-3935-000 запросить цену →	1 KEY TOP, START JXY,JXZ,KAB,KAC,KAD
6	FB6-0139-000 запросить цену →	1 KEY TOP, STOP
6	FC6-3936-000 запросить цену →	1 KEY TOP, STOP JXY,JXZ,KAB,KAC,KAD
7	FB6-0140-000 запросить цену →	1 KEY TOP, ESS
7	FC6-3937-000 запросить цену →	1 KEY TOP, ESS JXY,JXZ,KAB,KAC,KAD
8	FB6-0141-000 запросить цену →	1 KEY TOP, USER-MODE
8	FB6-3938-000 запросить цену →	1 KEY TOP, USER-MODE JXY,JXZ,KAB,KAC,KAD
9	FB6-0142-000 запросить цену →	1 KEY TOP, OK
9	FB6-2325-000 запросить цену →	1 KEY TOP, OK ZTR,ZTT,ZTU,ZTV,ZTX
9	FB6-2913-000 запросить цену →	1 KEY TOP, OK ZTQ,ZTS,ZUE,ZUF
9	FB6-5510-000 запросить цену →	1 KEY TOP, OK LUU,LUV
9	FE5-3213-000 запросить цену →	1 KEY TOP, OK JHH,JHM,JHJ,JHN,JHK
9	FE5-3214-000 запросить цену →	1 KEY TOP, OK JHP,JHQ
9	FC6-3951-000 запросить цену →	1 KEY TOP, OK JXY,JXZ
9	FC6-3939-000 запросить цену →	1 KEY TOP, OK KAB,KAC,KAD
10	FB6-0143-000 запросить цену →	1 KEY TOP, CHANGE LUK,LUL,LUU,LUV
10	FB6-2323-000 запросить цену →	1 KEY TOP, CHANGE PVR,PVX,ZTQ,ZTR,ZUE
10	FB6-2324-000 запросить цену →	1 KEY TOP, CHANGE RTX,UIA
10	FC6-3940-000 запросить цену →	1 KEY TOP, CHANGE JXY,JXZ
11	FB6-0144-000 запросить цену →	1 KEY TOP, ONE-TOUCH PVX,RTV,RTX,UIA,ZTQ,
11	FE5-3216-000 запросить цену →	1 KEY TOP, ONE-TOUCH
11	FC6-3941-000 запросить цену →	1 KEY TOP, ONE-TOUCH JXY,JXZ
12	FB6-0145-000 запросить цену →	1 CASE, LCD
12	FC6-3945-000 запросить цену →	1 CASE, LCD JXY,JXZ,KAB,KAC,KAD
13	FC6-3943-000 запросить цену →	1 KEY TOP, FUNCTION JXY,JXZ
13	FB6-2299-000 запросить цену →	1 KEY TOP, FUNCTION
14	FB6-2298-000 запросить цену →	1 KEY TOP, 2 IN
14	FB6-2912-000 запросить цену →	1 KEY TOP, 2 IN
14	FE5-3217-000 запросить цену →	1 KEY TOP, 2 IN
14	FC6-3952-000 запросить цену →	1 KEY TOP, 2 IN 1 JXY,JXZ
14	FC6-3942-000 запросить цену →	1 KEY TOP, 2 IN 1 KAB,KAC,KAD
15	FG6-8804-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY PVX,RTV,RTX,UIA,ZTQ,
15	FG6-8805-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY
15	FG6-8805-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY UUY,UUZ,ZTS,ZTT,ZTU
15	FM5-5278-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY JXY,JXZ
15	FM5-5279-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY KAB,KAC,KAD
16	FH6-0812-000 запросить цену →	1 LCD CONTROL PANEL UNIT
16	FH6-0813-000 запросить цену →	1 LCD CONTROL PANEL UNIT LUK,LUL,LUM EXCEPT
17	FH7-6337-000 запросить цену →	1 SWITCH, MEMBRANE J403
18	HB1-3023-000 запросить цену →	1 HOLDER, SPEAKER
19	FH5-3221-000 запросить цену →	1 SPEAKER PVX,RTV,RTX,UIA,ZTQ,
501	XB1-2300-607 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
502	XB4-5300-809 запросить цену →	12 SCREW,P,M3X8
15	FM5-5278-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY PVX,RTV,RTX,UIA,ZTQ,
15	FM5-5279-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY
16	FH6-0845-000 запросить цену →	1 LCD CONTROL PANEL UNIT
16	FH6-0846-000 запросить цену →	1 LCD CONTROL PANEL UNIT LUK,LUL,LUM EXCEPT

7. FG6-7944-000 1 COPYBOARD COVER ASSEMBLY

№	Артикул	Описание
1	FB6-0330-000 запросить цену →	2 HINGE, COPYBOARD COVER
2	FB6-0332-000 запросить цену →	2 SHAFT, HINGE
3	FB6-4237-000 запросить цену →	1 SHEET, COPYBOARD

8. NPN RF ADF ASSEMBLY

№	Артикул	Описание
1	FB3-3395-000 запросить цену →	1 GEAR, 20T
2	FB3-3396-000 запросить цену →	1 PLATE, SLIDE
3	FB6-0187-000 запросить цену →	2 PIN, FIXING, DF HINGE
4	FB6-2326-000 запросить цену →	1 LABEL, 'PAPER SIZE'
4	FB6-2328-000 запросить цену →	1 LABEL, 'PAPER SIZE'
4	FB6-2332-000 запросить цену →	1 LABEL, 'PAPER SIZE' PVR,PVX,RTV,RTX,STR
4	FB6-5515-000 запросить цену →	1 LABEL, 'PAPER SIZE'
5	FB6-2327-020 запросить цену →	1 LABEL, 'COPYBOARD GLASS CLEAN
5	FB6-2329-020 запросить цену →	1 LABEL, 'COPYBOARD GLASS CLEAN
5	FB6-2331-020 запросить цену →	1 LABEL, 'COPYBOARD GLASS CLEAN
5	FB6-2333-020 запросить цену →	1 LABEL, 'COPYBOARD GLASS CLEAN PVR,PVX,RTV,RTX,STR
6	FB6-5504-000 запросить цену →	1 LABEL, PROHIBITED DOCUMENTS
6	FB6-5505-000 запросить цену →	1 LABEL, PROHIBITED DOCUMENTS
6	FB6-5506-000 запросить цену →	1 LABEL, PROHIBITED DOCUMENTS
6	FB6-5507-000 запросить цену →	1 LABEL, PROHIBITED DOCUMENTS PVR,PVX,RTV,RTX,STR
7	FC5-0002-000 запросить цену →	1 GUIDE, SIDE, FRONT
8	FC5-0003-000 запросить цену →	1 GUIDE, SIDE, REAR
9	FC5-0004-000 запросить цену →	1 TRAY, PAPER DELIVERY
10	FC5-0005-000 запросить цену →	1 ROLLER, PAPER FEED
11	FC5-0006-000 запросить цену →	1 ROLLER, PAPER DELIVERY
12	FC5-0007-000 запросить цену →	1 ROLLER, WHITE
13	FC5-0009-000 запросить цену →	1 ROLLER, PICK-UP
14	FC5-0011-000 запросить цену →	2 HINGE UNIT
15	FC5-0013-000 запросить цену →	1 HANDLE
16	FC5-0014-000 запросить цену →	1 GUIDE, DELIVERY, EXTERNAL
17	FC5-0018-000 запросить цену →	1 HOLDER, DF DETECT SENSOR
18	FC5-0019-000 запросить цену →	2 COLLAR, PAPER FEED
19	FC5-0020-000 запросить цену →	2 HOLDER, PAPER FEED COLLAR
20	FC5-0021-000 запросить цену →	2 ARM, REGIST. PRESSURE RELEASE
21	FC5-0022-000 запросить цену →	2 LINK, REGIST. PRESSURE RELEASE
22	FC5-0023-020 запросить цену →	2 ARM, SWING
23	FC5-0024-000 запросить цену →	1 FLAG, DELIVERY SENSOR
24	FC5-0025-000 запросить цену →	1 SHUTTER
25	FC5-0026-000 запросить цену →	1 LINK, SHUTTER,
26	FC5-0027-000 запросить цену →	1 LINK, SHUTTER,
27	FC5-0028-000 запросить цену →	1 LINK, SHUTTER,
28	FC5-0029-000 запросить цену →	1 ARM, ROLLER SEPARATION
29	FC5-0034-000 запросить цену →	1 PAD
30	FC5-0035-000 запросить цену →	1 ARM, PAPER PICK-UP, FRONT
31	FC5-0036-000 запросить цену →	1 ARM, PAPER PICK-UP, REAR
32	FC5-0037-000 запросить цену →	2 FLAG, PAPER PICK-UP SENSOR
33	FC5-0038-000 запросить цену →	2 SPRING, TORSION
34	FC5-0039-000 запросить цену →	3 SEAL
35	FC5-0047-000 запросить цену →	1 PLATE, GROUNDING
36	FC5-0052-000 запросить цену →	2 ARM, REGIST COLLAR PRESSURE
37	FC5-0054-000 запросить цену →	2 SHAFT, REGIST PRESSURE ARM
38	FC5-0057-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
39	FC5-0066-000 запросить цену →	1 SHEET, PAPER PICK-UP SENSOR
40	FC5-0070-000 запросить цену →	1 ROLLER, REGISTRATION
41	FG6-8836-000 запросить цену →	1 CABLE, ADF J311,3111-3114
42	FL2-0004-000 запросить цену →	1 ARM, TENSION
43	FL2-0005-000 запросить цену →	1 GUIDE, REGISTRATION LOWER
44	FL2-0006-000 запросить цену →	1 PAD MOUNT UNIT
45	FL2-0007-000 запросить цену →	1 WHITE SHEET UNIT
46	FL2-0008-000 запросить цену →	1 PANEL, OPEN/CLOSE
47	FM2-0002-030 запросить цену →	N 1 FRAME, FEEDER ASSEMBLY
48	FM2-0015-000 запросить цену →	1 SEPARATION ROLLER UNIT
49	FS1-1512-000 запросить цену →	2 BUSHING
50	FS1-1569-000 запросить цену →	1 BUSHING
51	FU5-3008-000 запросить цену →	1 PULLEY, 25T
52	FS5-9740-000 запросить цену →	1 SCREW,STEPPED,M4
53	FU5-0001-000 запросить цену →	1 GEAR, 18T
54	FU5-0001-000 запросить цену →	2 GEAR, 18T
55	FU5-0002-000 запросить цену →	1 GEAR, 30T/PULLEY 30T
56	FU5-1001-000 запросить цену →	3 BUSHING
57	FU5-1002-000 запросить цену →	1 BUSHING
58	FU5-2001-000 запросить цену →	2 SPRING, TENSION
59	FU5-2002-000 запросить цену →	1 SPRING, TENSION
60	FU5-2003-000 запросить цену →	1 SPRING, TENSION
61	FU5-2004-000 запросить цену →	1 SPRING, TENSION
62	FU5-2005-000 запросить цену →	2 SPRING, TENSION
63	FU5-2006-000 запросить цену →	2 SPRING, TENSION
64	FU5-2007-000 запросить цену →	2 SPRING, TENSION
65	FU5-2008-000 запросить цену →	1 SPRING, TENSION
66	FU5-2009-000 запросить цену →	1 SPRING, TENSION
67	FU5-2010-000 запросить цену →	1 SPRING, COMPRESSION
68	FU5-3001-000 запросить цену →	1 PULLEY, 18T
69	FU5-3002-000 запросить цену →	1 PULLEY, 18T/24T
70	FU5-3003-000 запросить цену →	1 PULLEY, 18T
71	FU5-3006-000 запросить цену →	1 PULLEY, 14T
72	FU5-3007-000 запросить цену →	1 PULLEY, 16T
73	FU5-6001-000 запросить цену →	3 COLLAR, REGISTRATION
74	FU5-6002-000 запросить цену →	2 COLLAR, PAPER DELIVERY
75	FU5-6003-000 запросить цену →	1 COLLAR, BELT IDLER
76	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER PS8 J3114
77	WG8-5362-000 запросить цену →	2 PHOTO-INTERRUPTER PS6,7 J3112,3113
78	XA9-0265-000 запросить цену →	1 SCREW,W/WASHER,TRUSS HEAD
79	XF2-1605-240 запросить цену →	2 BELT, TIMING
80	XF2-1611-240 запросить цену →	1 BELT, TIMING
81	XF9-0404-000 запросить цену →	2 BELT, COGGED DRIVE, 71T
82	XF9-0525-000 запросить цену →	1 BELT, TIMING, 59T
83	FC5-0067-000 запросить цену →	4 ELMILATOR,STATIC CHARGE
84	FC5-0059-000 запросить цену →	1 SHEET, REGIST, ROLLER, FRONT
85	FB6-6355-000 запросить цену →	1 LABEL, READER SLIDE
501	XB1-2300-607 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
503	XB4-5300-809 запросить цену →	2 SCREW,P,M3X8
504	XB4-5401-007 запросить цену →	4 SCREW,P,M4X10
505	XB4-5401-007 запросить цену →	11 SCREW,P,M4X10
506	XB4-5401-007 запросить цену →	12 SCREW,P,M4X10
507	XD2-1100-242 запросить цену →	2 RING,E
508	XD2-1100-322 запросить цену →	1 RING,E
509	XD2-1100-402 запросить цену →	1 RING,E
510	XD2-1100-402 запросить цену →	3 RING,E
511	XD2-1100-502 запросить цену →	6 RING,E
512	XD2-1100-502 запросить цену →	1 RING,E
513	XD2-1100-502 запросить цену →	3 RING,E
514	XD2-1100-502 запросить цену →	5 RING,E
515	XD2-1100-642 запросить цену →	1 RING,E
516	XD3-2200-082 запросить цену →	1 PIN,DOWEL
517	XD3-2200-102 запросить цену →	1 PIN,DOWEL
518	XD3-2200-102 запросить цену →	1 PIN,DOWEL
519	XD3-2200-102 запросить цену →	3 PIN,DOWEL
520	XD3-2200-122 запросить цену →	1 PIN,DOWEL

9. NPN RF READER ASSEMBLY

№	Артикул	Описание
1	FB6-0171-000 запросить цену →	1 COVER, BLANKING, SMALL
2	FB6-0172-000 запросить цену →	1 MOUNT, DF, LEFT
3	FB6-0173-000 запросить цену →	1 MOUNT, DF, RIGHT
4	FB6-0176-000 запросить цену →	1 FLAG, SENSOR
5	FB6-0177-000 запросить цену →	1 SPRING, TORSION
6	FB6-0178-000 запросить цену →	1 COVER, READER
6	FB6-0204-000 запросить цену →	1 COVER, BLANKING RTY,STS,TTG,UGA,UUK,
7	FB6-0181-000 запросить цену →	1 GUIDE, DOCUMENT STOP
8	FB6-0182-000 запросить цену →	1 SPRING, LEAF
9	FB6-0183-000 запросить цену →	1 SHIELD, UPPER
10	FB6-0184-000 запросить цену →	1 SHIELD, LOWER
11	FB6-0185-000 запросить цену →	1 PLATE, GROUNDING, LEFT
12	FF6-1456-000 запросить цену →	1 PLATE, GROUNDING, RIGHT
14	FB6-0191-000 запросить цену →	2 COVER, REAR
15	FB6-0197-000 запросить цену →	1 PLATE, GROUNDING
16	FB6-0198-000 запросить цену →	1 COVER, SHIELD
18	FB6-0208-000 запросить цену →	1 SPRING, LEAF
20	FB6-0210-000 запросить цену →	1 SPRING, LEAF
21	FB6-0211-020 запросить цену →	1 GUIDE, PRESS DOWN
22	FB6-0212-000 запросить цену →	1 GUIDE, PRESS DOWN
23	FB6-0224-000 запросить цену →	1 BLOCK, SLIDE
24	FB6-0229-000 запросить цену →	1 COVER, FRONT
25	FB6-0237-000 запросить цену →	2 SPACER
26	FB6-0324-000 запросить цену →	1 LEVER, READER
27	FF6-1435-020 запросить цену →	1 GLASS, COPYBOARD
28	FF6-1443-000 запросить цену →	1 CABLE, FLAT J317,501
29	FG6-8800-000 запросить цену →	1 ANALOG PROCESSOR PCB ASSEMBLY
30	FG6-8801-000 запросить цену →	1 SENSOR PCB ASSEMBLY
31	FG6-8839-000 запросить цену →	1 CABLE, READER MOTOR CONNECTIN J310,3102
31	FG6-9448-000 запросить цену →	1 CABLE, READER MOTOR CONNECTIN
32	FH2-6929-000 запросить цену →	1 CABLE, FLAT J503,504
33	FH2-6931-000 запросить цену →	1 CABLE, FLAT J502,601
34	FH7-7565-000 запросить цену →	1 CONTACT IMAGE SENSOR UNIT J504
35	FS5-9740-000 запросить цену →	1 SCREW,STEPPED,M4
36	FS7-2687-000 запросить цену →	1 SPRING, TENSION
37	FS7-2698-000 запросить цену →	2 SPRING, COMPRESSION
38	WE8-5885-000 запросить цену →	3 CORE, FERRITE
501	XB1-2300-607 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2300-607 запросить цену →	5 SCREW,MACH.,TRUSS HEAD,M3X6
503	XB4-5401-007 запросить цену →	20 SCREW,P,M4X10

10. FG6-7933-020 1 READER DRIVE ASSEMBLY

№	Артикул	Описание
1	FB6-0214-000 запросить цену →	1 BELT, MOTOR DRIVE
2	FB6-0215-000 запросить цену →	1 BELT, TIMING
3	FB6-0216-000 запросить цену →	1 PULLEY, 20T
4	FB6-0219-000 запросить цену →	1 GROMMET
5	FB6-0233-000 запросить цену →	1 FLANGE
6	FB6-0235-000 запросить цену →	1 SPRING, LEAF
7	FG6-8550-000 запросить цену →	1 CABLE, READER MOTOR J3102,3126
8	FH6-1922-000 запросить цену →	1 MOTOR, STEPPING M2 J3126
9	FS2-9478-000 запросить цену →	1 SCREW, STEPPED, M3X3
10	FS5-9739-000 запросить цену →	3 SCREW,STEPPED,M3
11	FS7-2701-000 запросить цену →	1 SPRING, TENSION
12	FU3-0075-020 запросить цену →	1 PULLEY, 37T/GRAR, 16T
13	FU3-0076-020 запросить цену →	1 GEAR, 45T
14	FU3-0107-000 запросить цену →	1 PULLEY, 13T/GEAR, 28T
501	XB6-7300-607 запросить цену →	2 SCREW,TP,M3X6
502	XD1-1104-131 запросить цену →	3 SHIM
503	XD2-1100-322 запросить цену →	3 RING,E

11. FM2-0004-000 1 ADF DRIVE ASSEMBLY

№	Артикул	Описание
1	FC5-0065-000 запросить цену →	1 SPRING, LEAF
2	FU5-0002-000 запросить цену →	1 GEAR, 30T/PULLEY 30T
3	FU5-3004-000 запросить цену →	1 PULLEY, 20T/48T
4	XF2-1606-440 запросить цену →	1 BELT, TIMING
501	XB2-7300-407 запросить цену →	1 SCREW,W/WASHER,M3X4
502	XD2-1100-642 запросить цену →	1 RING,E

12. FG6-7923-000 1 MAIN DRIVE ASSEMBLY

№	Артикул	Описание
1	FB6-0104-000 запросить цену →	3 SHEET, BLANKING
2	FB6-0321-000 запросить цену →	1 COVER, GEAR
3	FB6-5519-000 запросить цену →	1 PLATE, SPRING
4	FG6-7924-000 запросить цену →	1 SWING GEAR UNIT
5	FG6-8834-000 запросить цену →	1 CABLE, MOTOR/FAN J312,3121,3123,3124
6	FH5-1088-000 запросить цену →	1 MOTOR, DC BRUSHLESS
6	FH6-1923-000 запросить цену →	1 MOTOR, DC BRUSHLESS TX,RTY,STR,STS,TTG,TT
7	FU3-0068-000 запросить цену →	1 GEAR, 14T/28T
8	FU3-0069-000 запросить цену →	1 GEAR ,28T
9	FU3-0070-000 запросить цену →	1 GEAR, 36T
10	RB2-2935-000 запросить цену →	1 SHAFT, COUPLING
11	RB2-2936-000 запросить цену →	1 BUSHING
12	RB2-2943-000 запросить цену →	1 PIN
13	RB2-2947-000 запросить цену →	1 HOLDER, PIN
14	RB2-2949-000 запросить цену →	1 WASHER
15	RB2-2950-000 запросить цену →	1 FLANGE, SPRING
16	RG9-1473-000 запросить цену →	1 COUPLING ASS'Y
17	RS6-0446-000 запросить цену →	1 GEAR, 201T
18	RS6-0447-000 запросить цену →	1 GEAR, 58T/92T
19	RS6-0448-000 запросить цену →	1 GEAR, 17T/68T
20	RS6-0449-000 запросить цену →	1 GEAR, 25T/41T
21	RS6-0450-000 запросить цену →	1 GEAR, 31T
22	RS6-2027-020 запросить цену →	1 SPRING, COMPRESSION
23	RS6-2031-000 запросить цену →	1 SPRING, COMPRESSION
24	XA9-1164-000 запросить цену →	3 SCREW,RS,M3X6.5
501	XB1-2300-607 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2300-607 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X6
503	XB2-7300-407 запросить цену →	1 SCREW,W/WASHER,M3X4
