Canon NP 7161 — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM (1/2)
2. UPPER MAIN BODY 1
3. UPPER MAIN BODY 2 (1/2)
4. LOWER MAIN BODY

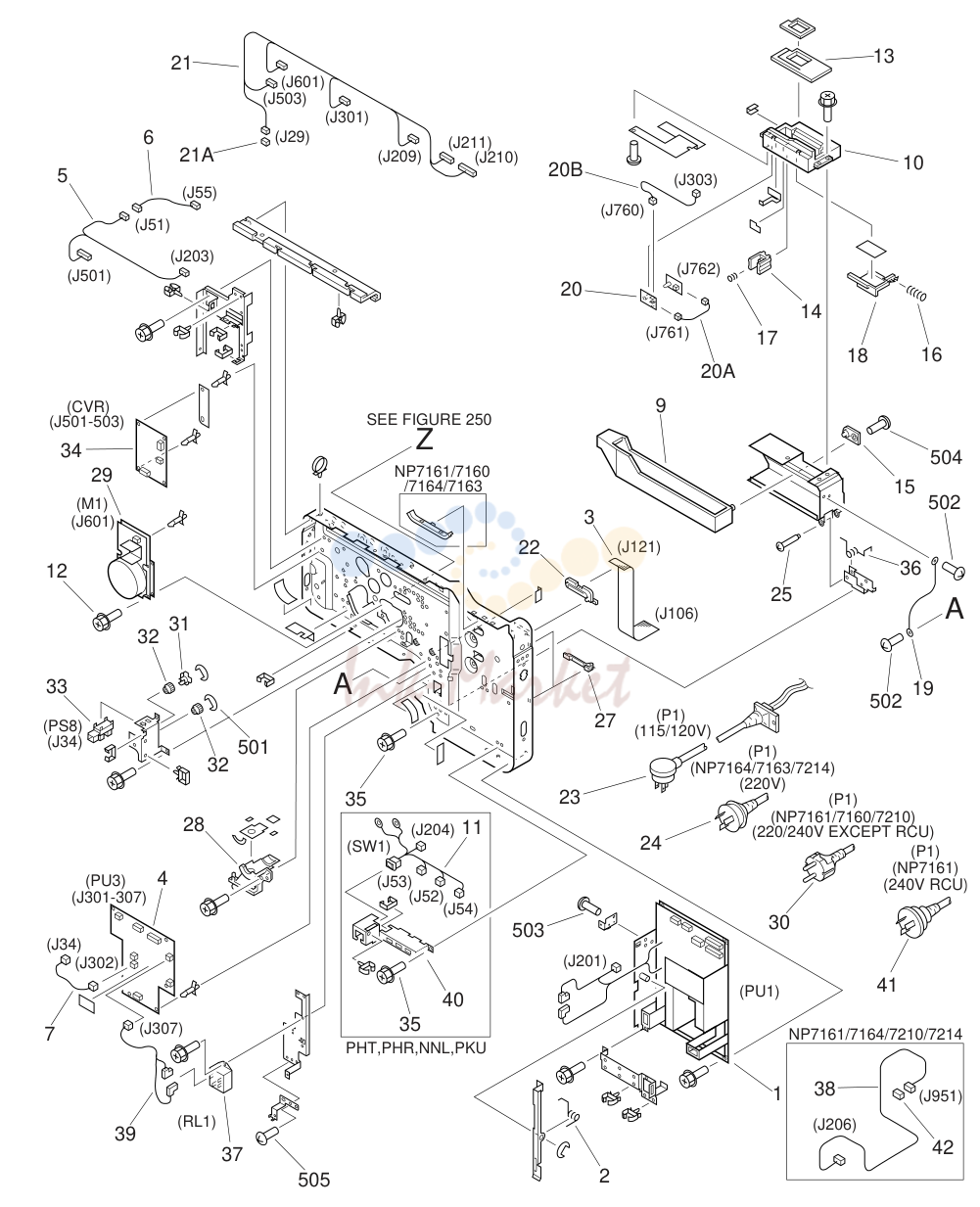

5. MACHINE REAR PLATE
6. RIGHT DOOR ASSEMBLY

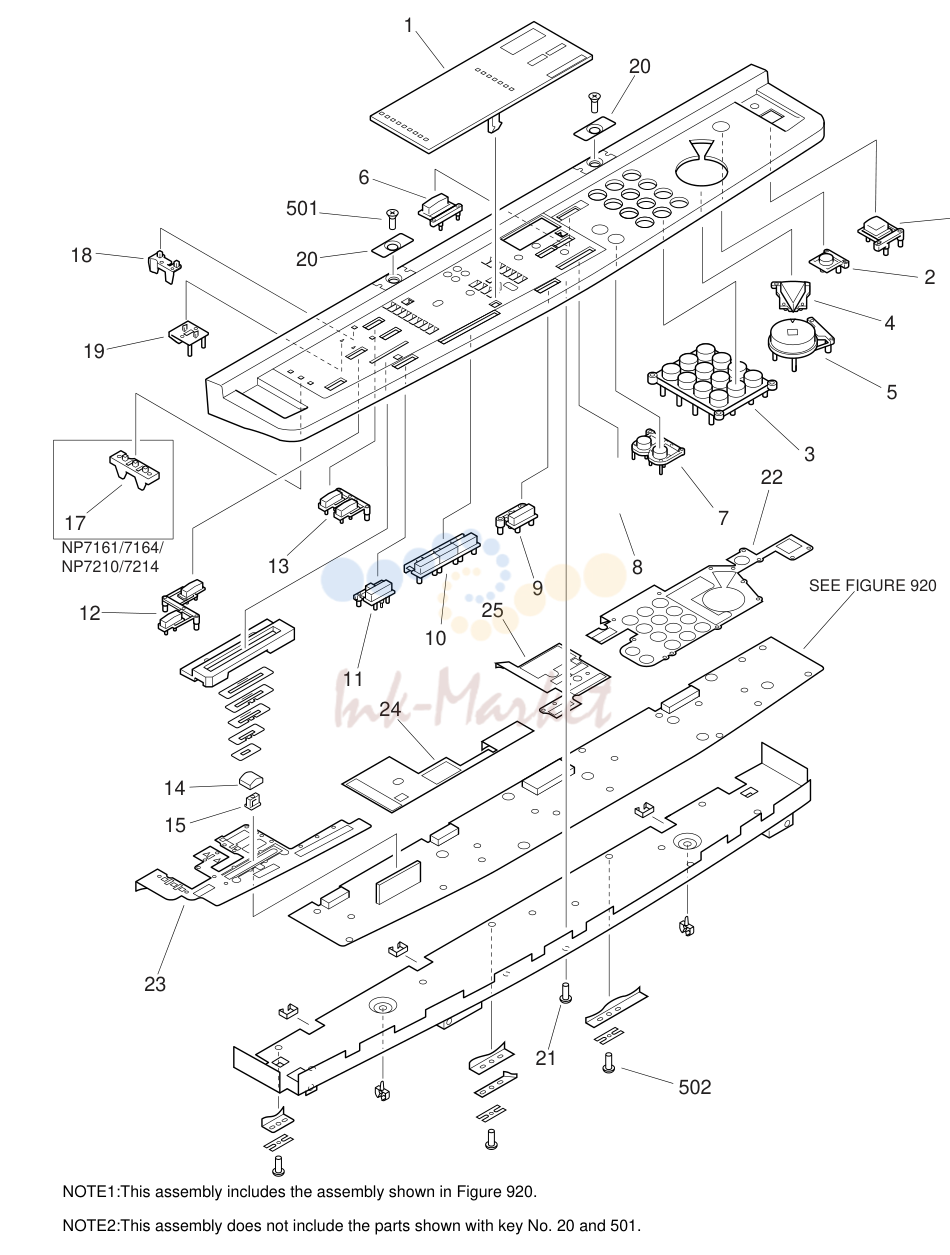

7. CONTROL PANEL ASSEMBLY
8. MAIN DRIVE ASSEMBLY
9. UPPER DRIVE ASSEMBLY

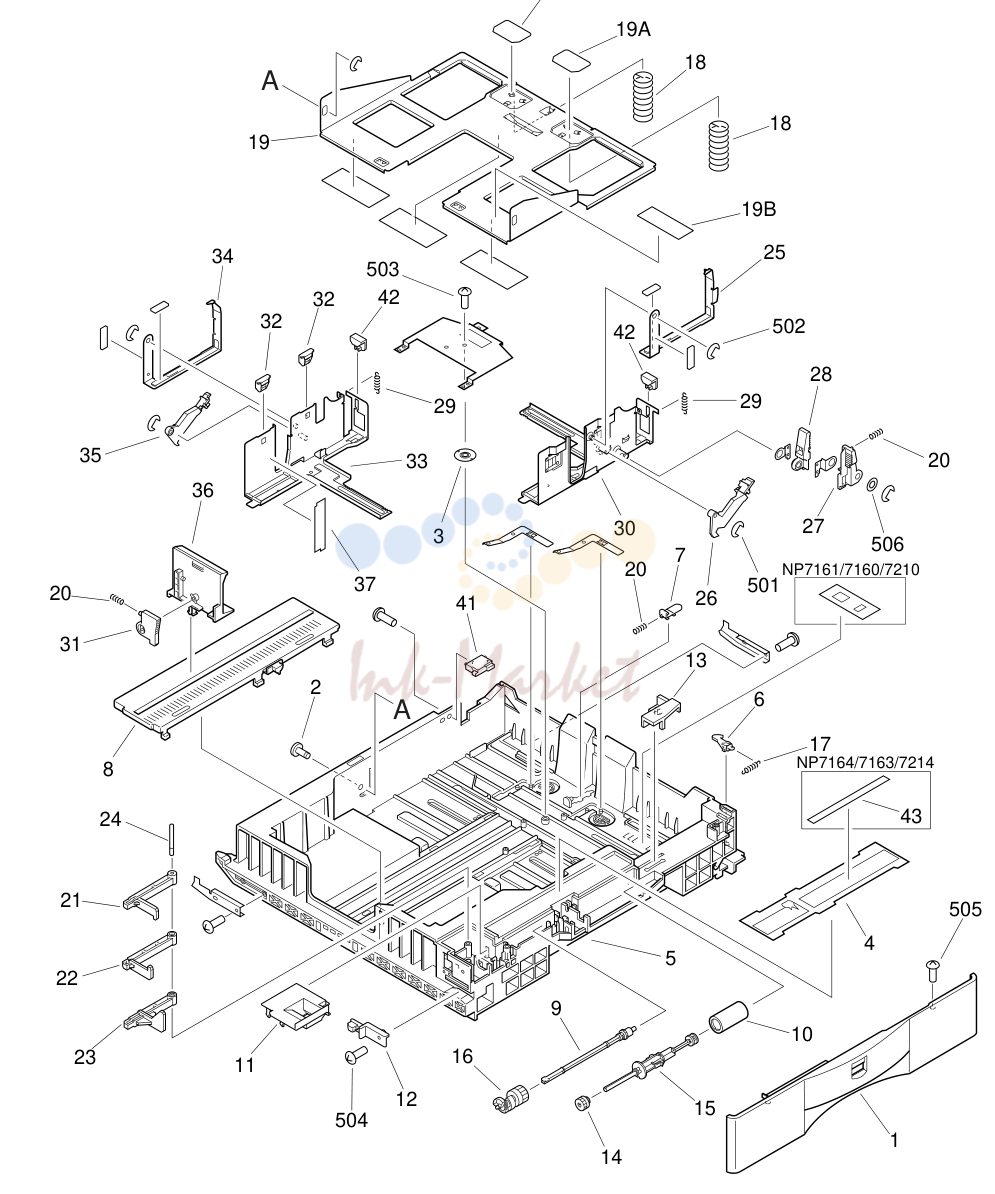

10. CASSETTE
11. PAPER PICK-UP ASSEMBLY
12. PAPER PICK-UP ASSEMBLY (NP7210/7214)

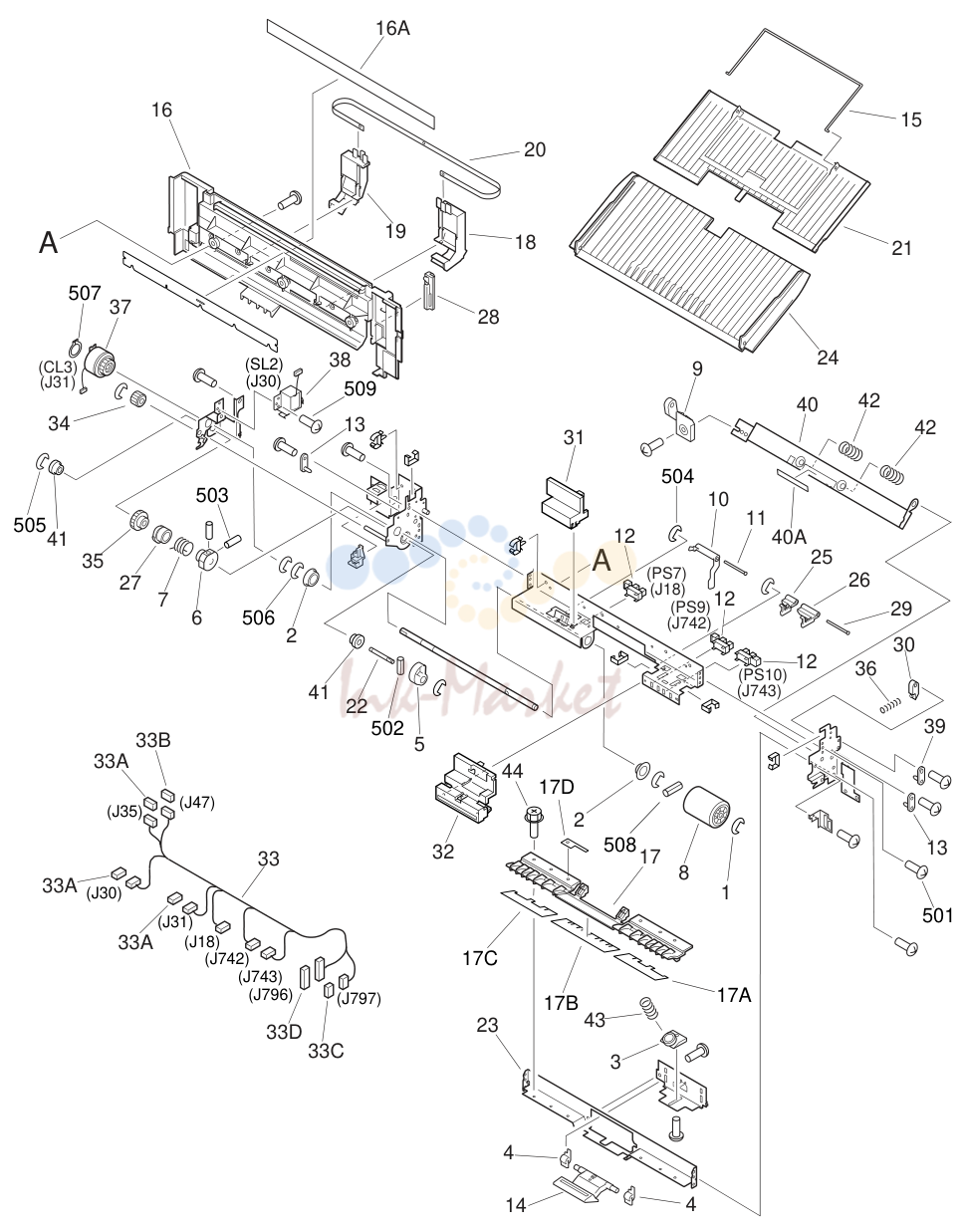

13. MULTI FEEDER TRAY ASSEMBLY
14. REGISTRATION GUIDE ASSEMBLY
15. MIRROR ASSEMBLY 1
16. MIRROR ASSEMBLY 2
17. DRUM CARTRIDGE
18. TRANSFER CORONA ASSEMBLY
19. DEVELOPING ASSEMBLY
20. FIXING ASSEMBLY
21. FIGURE R Q/
22. MAIN BODY
23. RIGHT DOOR ASSEMBLY
24. PAPER PICK-UP DRIVE ASSEMBLY
25. PAPER PICK-UP ASSEMBLY
26. LIST OF CONNECTORS

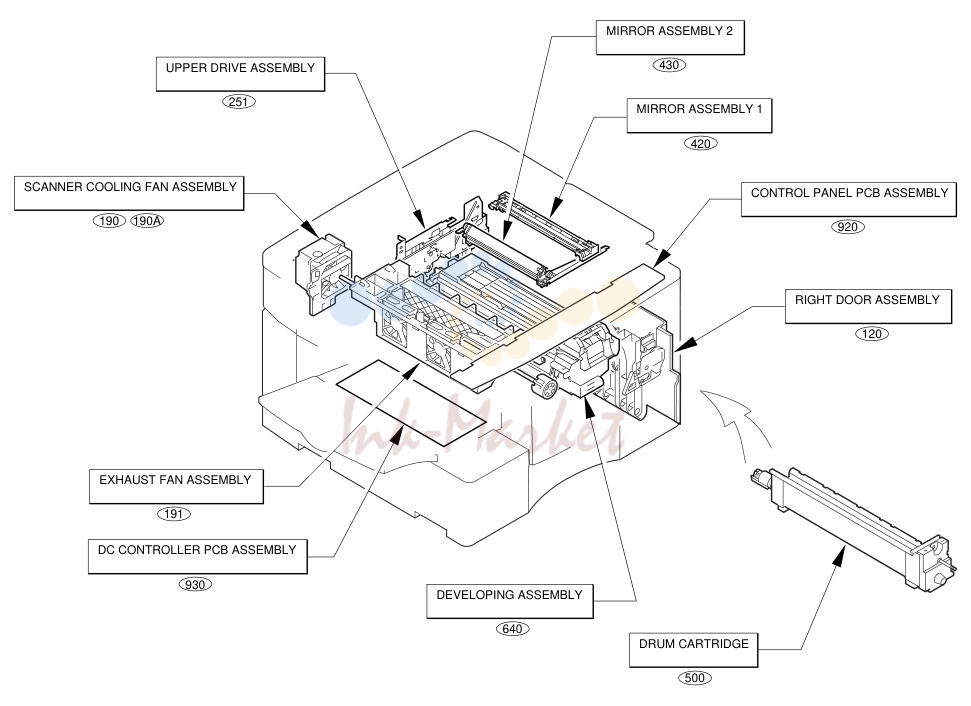

1. ASSEMBLY LOCATION DIAGRAM (1/2)

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FE5-3551-000 запросить цену →	1 PLATE, DOCUMENT POSITIONING AB/INCH SIZE
2	FE5-3553-000 запросить цену →	1 PLATE, GLASS HOLDER
3	FE5-3555-000 запросить цену →	1 COVER, LEFT, UPPER
4	FE5-3556-000 запросить цену →	1 COVER, RIGHT, UPPER
5	FE5-3559-000 запросить цену →	1 COVER, REAR, UPPER NP7161/7164
6	FE5-3837-000 запросить цену →	2 PIN, HINGE
7	FL5-0592-000 запросить цену →	1 COVER, LEFT, CENTER NP7161/7164/7160
8	FE5-3946-000 запросить цену →	1 COVER, LEFT, LOWER,
9	FE5-3947-000 запросить цену →	1 TRAY, PAPER DELIVERY
10	FE5-3948-000 запросить цену →	1 COVER, LEFT, LOWER,
11	FE5-4100-000 запросить цену →	1 COVER, MULTI, UPPER
12	FN5-4101-000 запросить цену →	1 GLASS, COPYBOARD NP7161/7164/7210
13	XA9-0605-000 запросить цену →	2 SCREW,P,M4X8
14	FL5-0643-000 запросить цену →	1 COVER, REAR
15	XA9-0686-000 запросить цену →	AR SCREW,RS,M3X6
16	FE5-3839-000 запросить цену →	1 COVER, FRONT NP7161
17	FE5-3835-000 запросить цену →	1 PLATE, MAGNET CATCH,
18	FE5-3836-000 запросить цену →	1 PLATE, MAGNET CATCH,
19	XA9-0596-000 запросить цену →	5 SCREW,P,M3X6
100		- 20 FL5-0600-000 1 RAIL, CASSETTE, RIGHT
21	FE5-3797-000 запросить цену →	1 LEVER, BOX SHIFT UP EXCEPT NNM,PKW
22	FE5-3977-000 запросить цену →	1 HOOK, SIDE REGISTRATION
23	FE5-7065-000 запросить цену →	1 SCREW, ADJUSTMENT
24	FE5-3984-000 запросить цену →	1 PLATE, SIZE LIMIT SENSOR
25	FE5-6194-000 запросить цену →	1 SPRING, COMPRESSION
26	FL5-0601-000 запросить цену →	1 RAIL, CASSETTE, LEFT
27	FL5-0598-000 запросить цену →	1 BLOCK, PAPER SIZE SENSOR
28	FL5-5109-000 запросить цену →	1 CABLE, GROUNDING
29	FM5-5162-000 запросить цену →	1 PAPER SIZE SENSOR PCB ASSEMBLY
30	FE5-4323-000 запросить цену →	1 BRUSH, CLEANING
31	FE5-3979-000 запросить цену →	1 SUPPORT, HOOK, FRONT
32	FE5-3980-000 запросить цену →	1 SUPPORT, HOOK, REAR
33	FE5-8032-000 запросить цену →	1 LABEL, "JAM CLEARING"
34	FE5-8033-000 запросить цену →	1 LABEL, "TONER SUPPLY"
35	FE5-8035-000 запросить цену →	1 LABEL, SERVICE
36	FE5-4139-000 запросить цену →	1 COVER, BLANKING
37	FE5-4172-000 запросить цену →	2 SCREW,STEPPED,M3
38	FE5-6199-000 запросить цену →	1 SPRING, COMPRESSION
39	XA9-0780-000 запросить цену →	4 SCREW,P,M4X12
40	FE5-4324-000 запросить цену →	1 SHEET, PUSHING SUPPORT
41	FE5-3679-000 запросить цену →	1 LABEL, HEATER SWITCH PHT,PHR,NNL,PKU
42	XA9-0615-000 запросить цену →	1 SCREW,P,M4X8
43	XA9-0879-000 запросить цену →	2 SCREW,RS,M3X10
501	XD2-1100-502 запросить цену →	1 RING,E EXCEPT NNM,PKW
502	XB7-2100-409 запросить цену →	2 NUT,HEX,M4
503	XD1-1104-129 запросить цену →	2 SHIM
504	XB2-7300-607 запросить цену →	1 SCREW,W/WASHER,M3X6
506	XB2-7300-607 запросить цену →	1 SCREW,W/WASHER,M3X6
100		-507 XD1-3100-409 1 WASHER,SPRING
509	XB1-2401-206 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X12
510	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8
511	XB4-7401-007 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10
512	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
513	XD1-1106-239 запросить цену →	5 SHIM

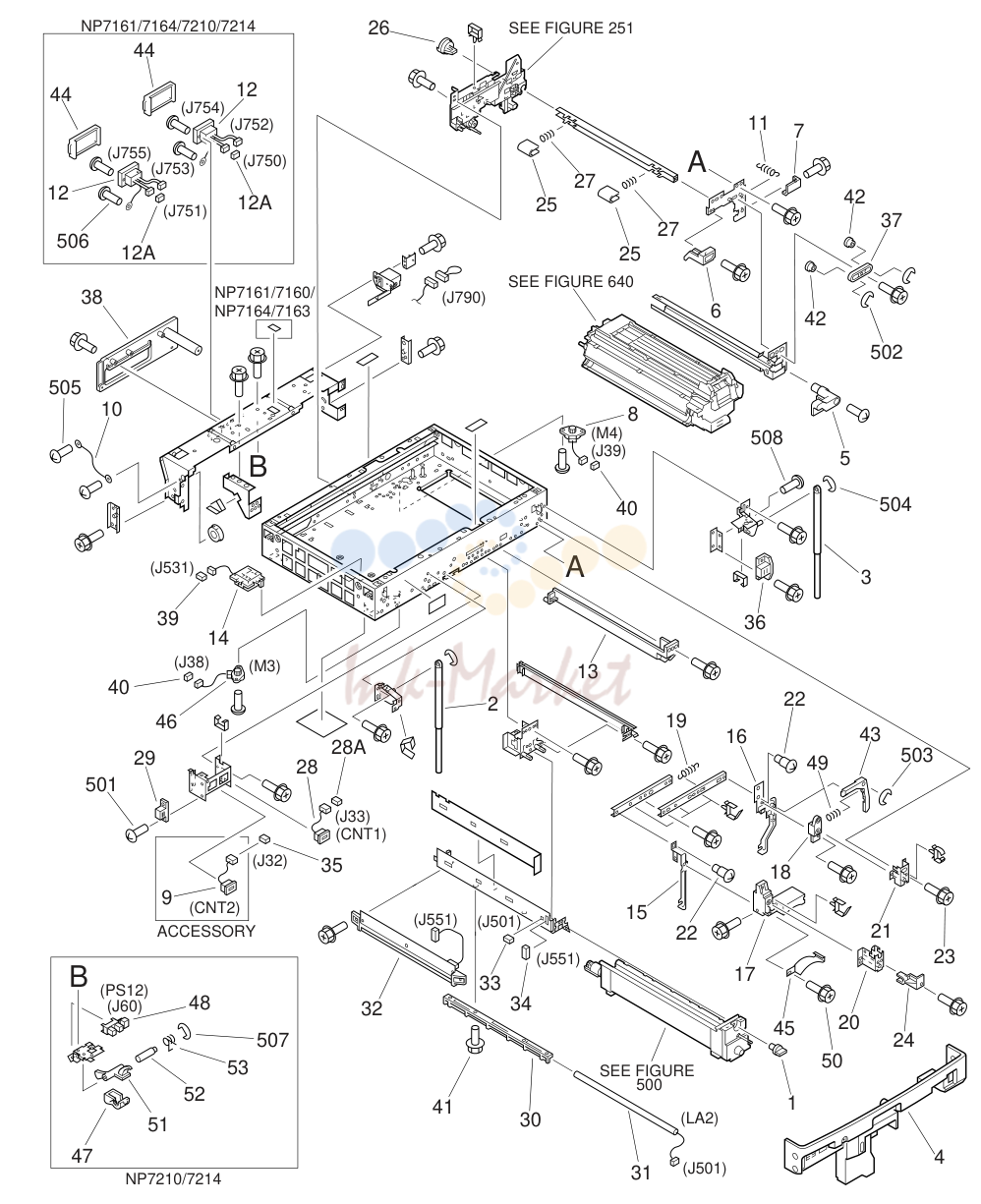

2. UPPER MAIN BODY 1

№	Артикул	Описание
101		- NPN RF UPPER MAIN BODY
1	FA6-5618-000 запросить цену →	1 KNOB, CARTRIDGE
2	FE5-3658-000 запросить цену →	1 LEFT GAS DAMPER UNIT
3	FE5-3659-000 запросить цену →	1 RIGHT GAS DAMPER UNIT
4	FE5-3680-000 запросить цену →	1 COVER, INTERNAL, UPPER
5	FE5-3751-000 запросить цену →	1 LEVER, DEVELOPER PRESSURE
6	FE5-3753-000 запросить цену →	1 BLOCK, RAIL STOP
7	FE5-3754-000 запросить цену →	1 BLOCK, PRESSURE SLIDER
8	FH6-1614-000 запросить цену →	1 MOTOR, STEPPING, DC24V M4 J39
9	FL5-5074-000 запросить цену →	1 COUNTER ACCESSORY CNT2 J32
10	FL5-5088-000 запросить цену →	1 CABLE, GROUNDING
11	FE5-6164-000 запросить цену →	1 SPRING, TENSION
12	FL5-5071-000 запросить цену →	2 CABLE, ACCESSORY INTERFACE NP7161/7164/7210
13	FL5-0543-000 запросить цену →	1 HOLDER, DUST PROOF GLASS
14	FM5-0700-000 запросить цену →	1 AE SENSOR UNIT J531
15	FE5-3656-000 запросить цену →	1 HOOK, OPEN/CLOSE, LEFT
16	FL5-0624-000 запросить цену →	1 HOOK, OPEN/CLOSE, RIGHT
17	FE5-3664-000 запросить цену →	1 SUPPORT, HOOK, LEFT
18	FE5-3665-000 запросить цену →	1 SUPPORT, HOOK, RIGHT
19	FE5-6161-000 запросить цену →	1 SPRING, TENSION
20	FL5-0625-000 запросить цену →	1 PLATE, HOOK FIXING, LEFT
21	FL5-0626-000 запросить цену →	1 PLATE, HOOK FIXING, RIGHT
22	FS1-9004-000 запросить цену →	2 SCREW,STEPPED,M4
23	XA9-0626-000 запросить цену →	AR SCREW,RS,M3X6
24	FE5-4151-000 запросить цену →	1 BLOCK, DAMPER THRUST STOP
25	FB2-3900-030 запросить цену →	2 CAM, PRESSURE APPLICATION
26	FE5-7058-000 запросить цену →	1 BUSHING
27	FS6-2317-000 запросить цену →	2 SPRING, COMPRESSION
28	FL5-5073-000 запросить цену →	1 COUNTER CNT1 J33
101		- 28A VS1-5057-002 1 CONNECTOR, SNAP TIGHT J33
29	XZ9-0192-000 запросить цену →	1 CATCH, MAGNET
30	FE5-3614-000 запросить цену →	1 HOLDER, PRE-CONDITIONING
31	FH7-3374-000 запросить цену →	1 PRE-CONDITIONING LED UNIT LA2 J501
32	FH7-3375-000 запросить цену →	1 BLANK EXPOSURE LED UNIT J551
33	VS1-5057-002 запросить цену →	1 CONNECTOR, SNAP TIGHT J501
34	VS1-5057-010 запросить цену →	1 CONNECTOR, SNAP TIGHT J551
35	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT J32
36	XZ9-0464-000 запросить цену →	1 MAGNET CATCH
37	FE5-3747-000 запросить цену →	1 PLATE, SLIDER, FRONT
38	FE5-3881-000 запросить цену →	1 COVER, AUXILIARY, REAR UPPER
39	VS1-5057-004 запросить цену →	1 CONNECTOR, SNAP TIGHT J531
40	VS1-5057-005 запросить цену →	2 CONNECTOR, SNAP TIGHT J38,39
41	XA9-0686-000 запросить цену →	AR SCREW,RS,M3X6
42	FE5-3746-000 запросить цену →	2 ROLLER
43	FE5-4130-000 запросить цену →	1 LEVER, LOCK
44	FH2-5824-000 запросить цену →	2 COVER, CONNECTOR, 1 NP7161/7164
45	FE5-3651-000 запросить цену →	1 PLATE, GROUNDING
46	FH6-1613-000 запросить цену →	1 MOTOR, STEPPING, DC24V M3 J38
47	FB2-8167-000 запросить цену →	1 COVER, SENSOR NP7210/7214
48	WG8-5426-000 запросить цену →	1 PHOTO-INTERRUPTER NP7210/7214 PS12 J60
49	FE5-6167-000 запросить цену →	1 SPRING, COMPRESSION
50	XA9-0724-000 запросить цену →	1 SCREW,RS,M3X8
51	FE5-4204-000 запросить цену →	1 ARM, SENSOR NP7210/7214
52	FE5-4239-000 запросить цену →	1 SHAFT, SENSOR ARM NP7210/7214
53	FE5-6218-000 запросить цену →	1 SPRING, TORSION NP7210/7214
501	XB1-2400-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6
502	XD2-1100-322 запросить цену →	2 RING,E
503	XD2-1100-502 запросить цену →	2 RING,E
504	XD2-1100-642 запросить цену →	2 RING,E
101		-505 XB2-7300-607 2 SCREW,W/WASHER,M3X6
506	XB2-7300-607 запросить цену →	2 SCREW,W/WASHER,M3X6 NP7161/7164
507	XD2-1100-322 запросить цену →	1 RING,E NP7210/7214
508	XB1-2300-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6

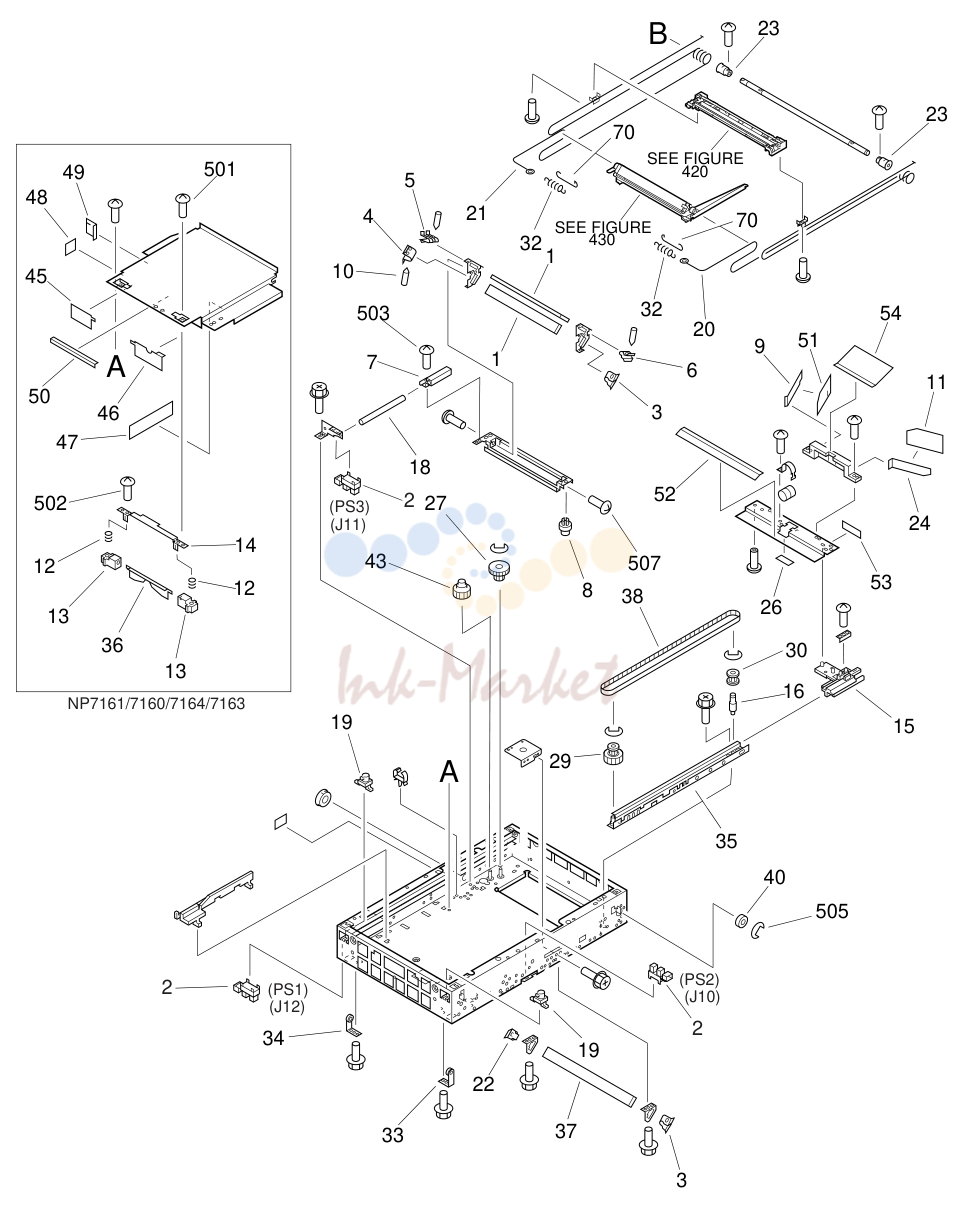

3. UPPER MAIN BODY 2 (1/2)

№	Артикул	Описание
102		- NPN RF UPPER MAIN BODY
1	FN8-4004-000 запросить цену →	2 MIRROR, 4/5
2	WG8-5426-000 запросить цену →	3 PHOTO-INTERRUPTER PS1,2,3 J12,10,11
3	FE5-3611-000 запросить цену →	2 SPRING, LEAF, MIRROR
4	FE5-3610-000 запросить цену →	1 SPRING, LEAF, MIRROR
5	FE5-3567-000 запросить цену →	1 SPRING, LEAF, MIRROR
6	FE5-3566-000 запросить цену →	1 SPRING, LEAF, MIRROR
7	FE5-3565-000 запросить цену →	1 RACK, 4/5 MIRROR
8	FE5-3564-000 запросить цену →	1 PIN, SLIDER
9	FE5-3517-000 запросить цену →	1 SHEET, LIGHT BLOCKING, REAR
10	XA9-0859-000 запросить цену →	3 SETSCREW,M3X10
11	FE5-3518-000 запросить цену →	1 SHEET, LIGHT BLOCKING, FRONT
12	FE5-6214-000 запросить цену →	2 SPRING, COMPRESSION
13	FE5-3531-000 запросить цену →	2 SUPPORT, LIGHT ADJUST PLATE
14	FE5-3530-000 запросить цену →	1 HOLDER, LIGHT ADJUST PLATE
15	FE5-3504-000 запросить цену →	1 RAIL, LENS DRIVE
16	FE5-3508-000 запросить цену →	1 SHAFT, LENS PULLEY
17	FE5-3523-000 запросить цену →	1 COVER, DUST PROOF
18	FE5-3524-000 запросить цену →	1 SHAFT, MIRROR RAIL
19	FE5-3537-000 запросить цену →	2 HOLDER, SCANNER WIRE
20	FE5-3570-000 запросить цену →	1 WIRE, SCANNER, FRONT
21	FE5-3571-000 запросить цену →	1 WIRE, SCANNER, REAR
22	FE5-3576-000 запросить цену →	1 SPRING, LEAF, MIRROR
23	FE5-3578-000 запросить цену →	2 PULLEY, SCANNER DRIVE
24	FE5-3516-000 запросить цену →	1 SHEET, LIGHT BLOCKING, FRONT
25	XA9-0626-000 запросить цену →	AR SCREW,RS,M3X6
26	FE5-3515-000 запросить цену →	1 SHEET, LIGHT BLOCKING,
27	FE5-5120-000 запросить цену →	1 GEAR, 14T/74T
28	FE5-5121-000 запросить цену →	1 GEAR, 26T/58T NP7161/7160/7164
29	FE5-5122-000 запросить цену →	1 GEAR, 60T/PULLEY, 16T
102		- 30 FE5-5123-000 1 PULLEY, 16T
31	FE5-5130-000 запросить цену →	1 PULLEY, 50T
32	FE5-6157-000 запросить цену →	2 SPRING, TENSION
33	FL5-0534-000 запросить цену →	1 PULLEY, WIRE, FRONT
34	FL5-0535-000 запросить цену →	1 PULLEY, WIRE, REAR
35	FL5-0540-000 запросить цену →	1 RAIL, LENS
36	FE5-3529-000 запросить цену →	1 PLATE, LIGHT ADJUSTMENT
37	FN8-4005-000 запросить цену →	1 MIRROR,
38	XF9-0686-000 запросить цену →	1 BELT, TIMING
39	XF9-0687-000 запросить цену →	1 BELT, TIMING NP7161/7160/7164
40	XG9-0250-000 запросить цену →	2 BEARING, BALL
41	FH7-3368-000 запросить цену →	1 HEATER UNIT ACCESSORY
42	FE5-3618-000 запросить цену →	1 SHEET, FLANGE, 2 NP7161/7160/7164
43	FE5-5131-000 запросить цену →	1 GEAR, 32T/PULLEY, 20T
44	FH6-1609-000 запросить цену →	1 MOTOR, STEPPING, DC24V NP7161/7160/7164/
45	FE5-3544-000 запросить цену →	1 SHEET, LIGHT BLOCKING, REAR
46	FE5-3545-000 запросить цену →	1 SHEET, LIFGT BLOCKING, FRONT NP7161/7160/7164
47	FE5-3546-000 запросить цену →	1 SHEET, LIGHT BLOCKING, INT. NP7161/7160/7164
48	FE5-3547-000 запросить цену →	1 SHEET, LIGHT BLOCKING, TOP
49	FE5-3548-000 запросить цену →	1 SHEET, LIGHT BLOCKING, SIDE
50	FE5-3550-000 запросить цену →	1 SHEET, LIGHT BLOCKING, UPPER
51	FE5-3519-000 запросить цену →	1 SHEET, LIGHT BLOCKING, REAR
52	FE5-3512-000 запросить цену →	1 SHEET, LIGHT BLOCKING,
53	FE5-3514-000 запросить цену →	1 SHEET, LIGHT BLOCKING,
54	FE5-3513-000 запросить цену →	1 SHEET, LIGHT BLOCKING, UPPER
55	FL5-5115-000 запросить цену →	1 CABLE, DOCUMENT SENSOR, FRONT NP7210/7214
102		- 55 FL5-5116-000 1 CABLE, DOCUMENT SENSOR, FRONT NP7210 A/INCH SIZE
56	FL5-5117-000 запросить цену →	1 CABLE, DOCUMENT SENSOR, REAR NP7210/7214 J62,65
57	FH7-7507-000 запросить цену →	1 SENSOR, DOCUMENT SIZE NP7210/7214 DS3 J65
58	FH7-7507-000 запросить цену →	1 SENSOR, DOCUMENT SIZE NP7210/7214 DS4 J66
59	FH7-7508-000 запросить цену →	1 SENSOR, DOCUMENT SIZE NP7210/7214 DS2 J64
60	FE5-4210-000 запросить цену →	1 SHEET, LIGHT BLOCKING, FRONT NP7210/7214
61	FE5-4211-000 запросить цену →	1 SHEET, LIGHT BLOCKING, REAR 2 NP7210/7214
62	FE5-4212-000 запросить цену →	1 SHEET, LIGHT BLOCKING, INT. 1 NP7210/7214
63	FE5-4213-000 запросить цену →	1 SHEET, LIGHT BLOCKING, INT. 2 NP7210/7214
64	FE5-4214-000 запросить цену →	1 SHEET, LIGHT BLOCKING, INT. 3 NP7210/7214
65	FE5-4215-000 запросить цену →	1 SHEET, LIGHT BLOCKING, INT. 4 NP7210/7214
66	FH7-7509-000 запросить цену →	1 SENSOR, DOCUMENT SIZE NP7210/7214 DS1 J63
67	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT NP7210/7214 J62
68	VS1-5057-005 запросить цену →	1 CONNECTOR, SNAP TIGHT NP7210/7214 J37
69	FS1-9102-000 запросить цену →	1 SCREW,STEPPED,M3
70	FE5-3868-000 запросить цену →	2 ROD, WIRE SUPPORT NP7161/7160/7164
501	XB1-2400-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6
502	XB1-2301-209 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X12
503	XB1-2300-609 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X6
504	XD2-1100-502 запросить цену →	1 RING,E NP7161/7160/7164
505	XD2-1100-642 запросить цену →	2 RING,E
506	XD1-1106-235 запросить цену →	1 SHIM NP7161/7160/7164
507	XB1-2300-409 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4
508	XB1-2300-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X6 NP7210/7214
509	XD2-1100-502 запросить цену →	1 RING,E

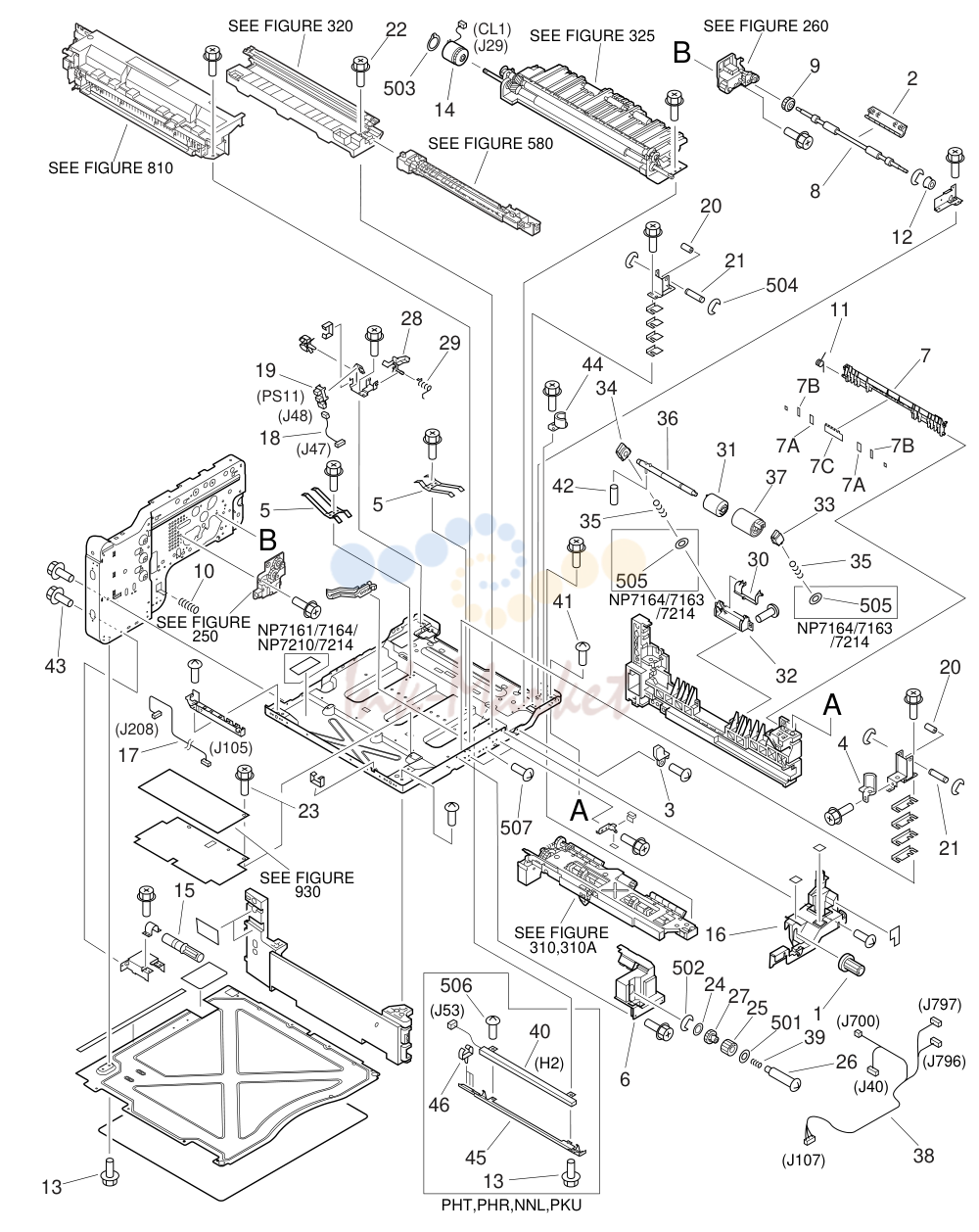

4. LOWER MAIN BODY

№	Артикул	Описание
103		- NPN RF LOWER MAIN BODY
1	FB1-7214-000 запросить цену →	1 KNOB
2	FE5-4198-000 запросить цену →	1 GUIDE, U-TURN LOWER, FRONT
3	FE5-3876-000 запросить цену →	1 BLOCK, PRIMARY CORONA STOP
4	FE5-3638-000 запросить цену →	1 HOLDER, DAMPER
5	FE5-3889-000 запросить цену →	2 SPRING, LEAF
6	FE5-3935-000 запросить цену →	1 COVER, FIXING, FRONT
7	FL5-0597-000 запросить цену →	1 GUIDE, VERTICAL PATH
8	FE5-4047-000 запросить цену →	1 ROLLER, PAPER PICK-UP
9	FE5-5182-000 запросить цену →	1 GEAR, 17T
10	FE5-6198-000 запросить цену →	1 SPRING, COMPRESSION
11	FE5-6213-000 запросить цену →	1 SPRING, TORSION
12	FE5-7066-000 запросить цену →	1 BUSHING
13	XA9-0626-000 запросить цену →	AR SCREW,RS,M3X6
14	FH7-5887-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J29
15	FB4-5532-000 запросить цену →	1 CASSETTE DAMPER UNIT
16	FL5-0583-000 запросить цену →	1 COVER, INTERNAL, LOWER
17	FL5-5065-000 запросить цену →	1 CABLE, POWER SUPPLY J105,208
18	FL5-5079-000 запросить цену →	1 CABLE, RIGHT DOOR SENSOR J47,48
19	WG8-5364-000 запросить цену →	1 PHOTO-INTERRUPTER PS11 J48
20	FE5-3643-000 запросить цену →	2 COLLAR, HOOK
21	FE5-3642-000 запросить цену →	2 SHAFT, OPEN/CLOSE HOOK
22	XA9-0724-000 запросить цену →	1 SCREW,RS,M3X8
23	XA9-0686-000 запросить цену →	AR SCREW,RS,M3X6
24	FB1-8512-000 запросить цену →	1 SHIM
25	FE5-3936-000 запросить цену →	1 KNOB, FIXING
26	FE5-4331-000 запросить цену →	1 SCREW,STEPPED,M4
103		- 27 FE5-5175-000 1 GEAR, 24T
28	FE5-4109-000 запросить цену →	1 FLAG, RIGHT DOOR SENSOR
29	FE5-6211-000 запросить цену →	1 SPRING, TORSION
30	FE5-4031-000 запросить цену →	1 ARM, SEPARATION ROLLER RELEASE
31	FE5-4032-000 запросить цену →	1 ROLLER, TORQUE LIMITER
32	FE5-4034-000 запросить цену →	1 HOLDER, SEPARATION ROLLER
33	FE5-4035-000 запросить цену →	1 BUSHING, SEP. ROLLER, FRONT
34	FE5-4036-000 запросить цену →	1 BUSHING, SEP. ROLLER, REAR
35	FE5-6205-000 запросить цену →	2 SPRING, COMPRESSION
36	FL5-0632-000 запросить цену →	1 SHAFT, SEPARATION ROLLER
37	RF5-2490-000 запросить цену →	1 ROLLER
38	FM5-5155-000 запросить цену →	1 CABLE, LOWER FRAME J40,107,700,796,797
39	FE5-6185-000 запросить цену →	1 SPRING, COMPRESSION
40	FH7-4631-000 запросить цену →	1 HEATER UNIT PHT,PHR,PKU
41	XA9-0615-000 запросить цену →	28 SCREW,P,M4X8
42	FE5-4320-000 запросить цену →	1 COVER, SPRING PIN
43	XA9-0863-000 запросить цену →	27 SCREW,RS,M3X6
44	FE5-3639-000 запросить цену →	1 SUPPORT, DAMPER
45	FE5-3654-000 запросить цену →	1 SUPPORT, DRUM HEATER PHT,PHR,NNL,PKU
46	WT2-5026-000 запросить цену →	3 CLIP, CABLE PHT,PHR,NNL,PKU
501	XD1-1106-225 запросить цену →	1 SHIM
502	XD2-1100-502 запросить цену →	1 RING,E
503	XD2-2100-802 запросить цену →	1 RING,GRIP
504	XD2-1100-422 запросить цену →	4 RING,E
505	XD1-1105-219 запросить цену →	2 SHIM NP7164/7163/7214
506	XB1-2300-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6 PHT,PHR,NNL,PKU
507	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8

5. MACHINE REAR PLATE

№	Артикул	Описание
104		- NPN RF MACHINE REAR PLATE
1	FH3-2543-000 запросить цену →	1 DC POWER SUPPLY PCB ASSEMBLY 115/120V PU1
2	FE5-6162-000 запросить цену →	1 SPRING, TORSION
3	FH2-6630-000 запросить цену →	1 CABLE, FLAT J106,121
4	FH3-2545-000 запросить цену →	1 HIGH VOLTAGE PCB ASSEMBLY PU3 J301-307
5	FL5-5083-000 запросить цену →	1 CABLE, LAMP REG. POWER SUPPLY J51,203,501
6	FL5-5084-000 запросить цену →	1 CABLE, LAMP REGULATOR LAMP J51,55
7	FL5-5086-000 запросить цену →	1 CABLE, TORQUE LIMITER CONNECT J34,302
9	FE5-3785-000 запросить цену →	1 CASE, WASTE TONER BOX
10	FE5-3790-000 запросить цену →	1 MOUNT, BOX SHUTTER
11	FL5-5107-000 запросить цену →	1 CABLE, ENVIRONMENT HEATER PHT,PHR,NNL,PKU
12	XA9-0724-000 запросить цену →	4 SCREW,RS,M3X8
13	FE5-3801-000 запросить цену →	1 COVER, BOX SHUTTER
14	FE5-3802-000 запросить цену →	1 BLOCK, SHUTTER STOPPER
15	FE5-3808-000 запросить цену →	1 BLOCK, STOPPER
16	FE5-6171-000 запросить цену →	1 SPRING, COMPRESSION
17	FE5-6172-000 запросить цену →	1 SPRING, COMPRESSION
18	FL5-0568-000 запросить цену →	1 SHUTTER, WASTE TONER BOX
19	FL5-5088-000 запросить цену →	1 CABLE, GROUNDING
20	FM5-5153-000 запросить цену →	1 WASTE TONER SENSOR PCB ASS’Y J760-762
21	FM5-5154-000 запросить цену →	1 CABLE, REAR J29,209-211
22	FE5-3646-000 запросить цену →	1 CLAMP, FLAT CABLE,
23	RH2-5263-000 запросить цену →	1 CORD, POWER SUPPLY 115/120V P1
24	FH2-6488-000 запросить цену →	1 CORD, POWER SUPPLY NP7164/7163/7214
25	FE5-3809-000 запросить цену →	1 SCREW,STEPPED,M4
104		- 27 FE5-3647-000 2 CLAMP, FLAT CABLE,
28	FL5-0567-000 запросить цену →	1 WASTE TONER PIPE UNIT
29	FH6-1607-000 запросить цену →	1 MOTOR, DC24V M1 J601
30	WT3-5020-000 запросить цену →	1 CORD, POWER SUPPLY NP7161/7160/7210
31	FE5-3804-000 запросить цену →	1 FLAG, LOCK SENSOR
32	FE5-5150-000 запросить цену →	2 GEAR, 17T
33	WG8-5364-000 запросить цену →	1 PHOTO-INTERRUPTER PS8 J34
34	FH3-7172-000 запросить цену →	1 LAMP REGULATOR PCB ASSEMBLY 115/120V
35	XA9-0626-000 запросить цену →	AR SCREW,RS,M3X6
36	FE5-6175-000 запросить цену →	1 SPRING, TORSION
37	FH7-6278-000 запросить цену →	1 RELAY RL1
38	FL5-5089-000 запросить цену →	1 CABLE, APC POWER SUPPLY NP7161/7164/7210
39	FL5-5105-000 запросить цену →	1 CABLE, RELAY DC J307
40	FE5-3653-000 запросить цену →	1 MOUNT, HEATER SWITCH PHT,PHR,NNL,PKU
41	FH2-5763-000 запросить цену →	1 POWER CORD NP7161 P1 240V RCU
42	VS1-5729-003 запросить цену →	1 CONNECTOR, 3P, MALE NP7161/7164/7210
501	XD2-1100-502 запросить цену →	2 RING,E
502	XB2-7300-607 запросить цену →	2 SCREW,W/WASHER,M3X6
503	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
504	XB4-7300-609 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X6
505	XB2-7300-807 запросить цену →	1 SCREW,W/WASHER,M3X8

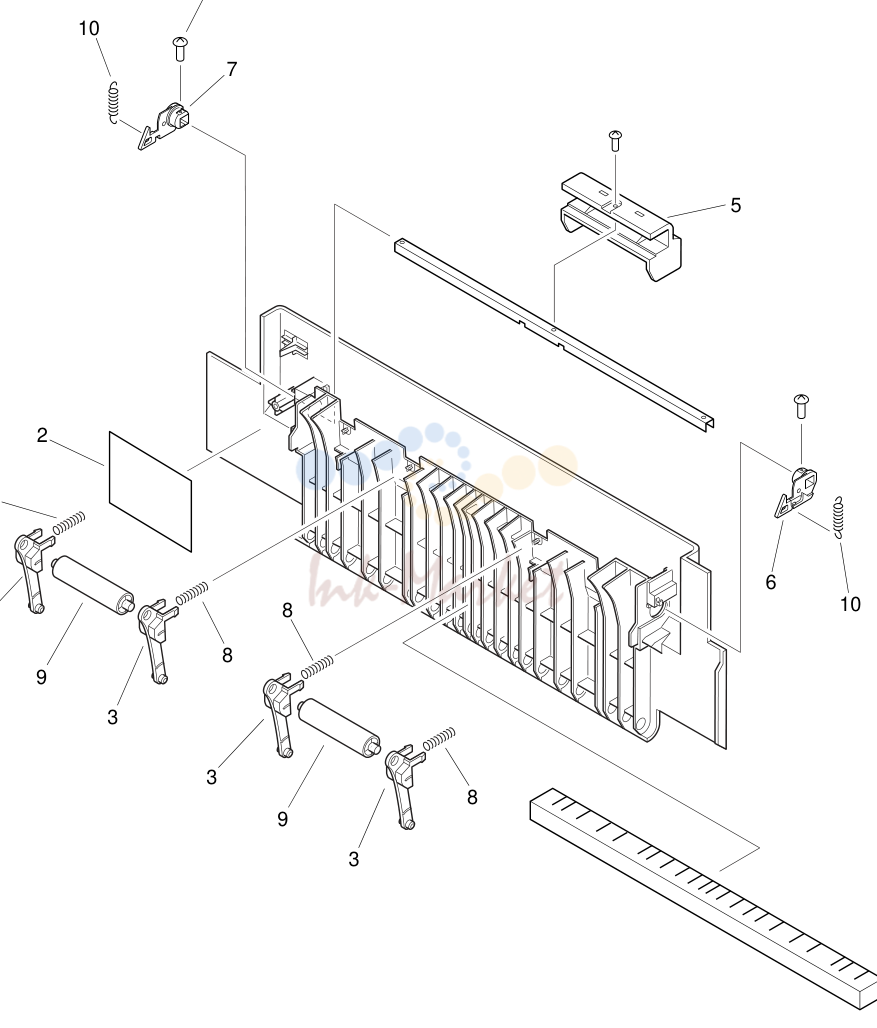

6. RIGHT DOOR ASSEMBLY

№	Артикул	Описание
120		- FM5-0790-000 1 RIGHT DOOR ASSEMBLY
2	FE5-8030-000 запросить цену →	1 LABEL, WASTE TONER CHANGE
3	FE5-4067-000 запросить цену →	4 HOLDER, ROLLER
5	FE5-4110-000 запросить цену →	1 HANDLE, RIGHT DOOR
6	FE5-4111-000 запросить цену →	1 HOOK, FRONT
7	FE5-4112-000 запросить цену →	1 HOOK, REAR
8	FE5-6209-000 запросить цену →	4 SPRING, COMPRESSION
9	FE5-7067-000 запросить цену →	2 ROLLER
10	FS6-2337-000 запросить цену →	2 SPRING, TENSION
501	XB1-2300-609 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X6

7. CONTROL PANEL ASSEMBLY

№	Артикул	Описание
130		- FM5-0722-000 1 CONTROL PANEL ASSEMBLY NP7161/7210
1	FE5-3716-000 запросить цену →	1 PANEL, CONTROL NP7161/7210
2	FE5-3718-000 запросить цену →	1 KEY TOP, STAND-BY
3	FE5-3719-000 запросить цену →	1 KEY TOP, NUMBER
4	FE5-3720-000 запросить цену →	1 KEY TOP, STOP
5	FE5-3721-000 запросить цену →	1 KEY TOP, START
6	FE5-3722-000 запросить цену →	1 KEY TOP, RESET
7	FE5-3723-000 запросить цену →	1 KEY TOP, ID
8	FE5-3724-000 запросить цену →	1 KEY TOP, ZOOM NP7161/7164/7210
9	FE5-3725-000 запросить цену →	1 KEY TOP, WIDTH SIZE
10	FE5-3726-000 запросить цену →	1 KEY TOP, ZOOM SELECT
11	FE5-3727-000 запросить цену →	1 KEY TOP, AE
12	FE5-3728-000 запросить цену →	1 KEY TOP, TWO-PAGES SEPARATION NP7161/7164/7210
13	FE5-3729-000 запросить цену →	1 KEY TOP, PHOTOGRAPH
14	FE5-3730-000 запросить цену →	1 LEVER, DENSITY CONTROL,
15	FE5-3731-000 запросить цену →	1 LEVER, DENSITY CONTROL,
16	FE5-3736-000 запросить цену →	1 KEY TOP, POWER ON/OFF
17	FE5-3737-000 запросить цену →	1 LENS, SORT LED NP7161/7164/7210
130		- 18 FE5-3738-000 1 LENS, PHOTO LED
19	FE5-3739-000 запросить цену →	1 LENS, IMAGE COMBINATION LED NP7161/7164/7210
20	FE5-3741-000 запросить цену →	2 PLATE, HOLE COVER SEE NOTE
21	XA9-0591-000 запросить цену →	32 SCREW,M3X8
22	FE5-4154-000 запросить цену →	1 SHEET, GROUNDING,
23	FE5-4155-000 запросить цену →	1 SHEET, GROUNDING,
24	FE5-4170-000 запросить цену →	1 SHEET, GROUNDING,
25	FE5-4173-000 запросить цену →	1 SHEET, GROUNDING,
501	XB1-3300-606 запросить цену →	2 SCREW,MACH.,C.S. HEAD,M3X6 SEE NOTE
502	XB1-2300-407 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X4
160		- FM5-0712-000 1 COPYBOARD COVER ASSEMBLY EXCEPT PHS,PHT,NNM
1	FE5-3630-000 запросить цену →	1 COVER, COPYBOARD, FRONT
2	FE5-3631-000 запросить цену →	1 COVER, COPYBOARD, REAR
3	FE5-3632-000 запросить цену →	2 HINGE, COPYBOARD COVER
4	FE5-3634-000 запросить цену →	2 PLATE, HINGE
5	FL5-0550-000 запросить цену →	1 COPYBOARD CUSHION UNIT
6	FE5-8021-000 запросить цену →	1 LABEL, "CLOSE INSTRUCTION" SEE NOTE
7	FE5-4380-000 запросить цену →	2 PLATE, ANGLE ADJUSTMENT
501	XB4-7401-009 запросить цену →	14 SCREW,TAPPING,TRUSS HEAD,M4X10
190		- FM5-0701-000 1 SCANNER COOLING FAN ASSEMBLY NP7161/7160/7164
1	FE5-3542-000 запросить цену →	1 FILTER, AIR
2	FH6-1620-000 запросить цену →	1 FAN, COOLING FM1 J14
3	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT SEE NOTE J14
501	XB4-7403-509 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X35
1	FE5-4237-000 запросить цену →	1 FILTER, AIR
2	FH6-1663-000 запросить цену →	1 FAN, COOLING FM1 J14
3	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT SEE NOTE J14
501	XB4-7404-009 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X40
191		- FM5-0775-000 1 EXHAUST FAN ASSEMBLY
1	FE5-3953-000 запросить цену →	1 ROD, FRONT COVER SWITCH
2	FE5-3954-000 запросить цену →	1 CAP,
3	FE5-3955-000 запросить цену →	1 CAP,
4	FE5-3956-000 запросить цену →	1 FILTER, OZONE
5	FE5-6159-000 запросить цену →	1 SPRING, COMPRESSION
6	FE5-6163-000 запросить цену →	1 SPRING, COMPRESSION
7	FE5-6186-000 запросить цену →	1 SPRING, COMPRESSION
8	FH6-1618-000 запросить цену →	2 FAN FM2,4 J20,22
9	VS1-5057-003 запросить цену →	2 CONNECTOR, SNAP TIGHT J20,22
501	XD2-1100-322 запросить цену →	1 RING,E
502	XD3-2200-102 запросить цену →	1 PIN,DOWEL

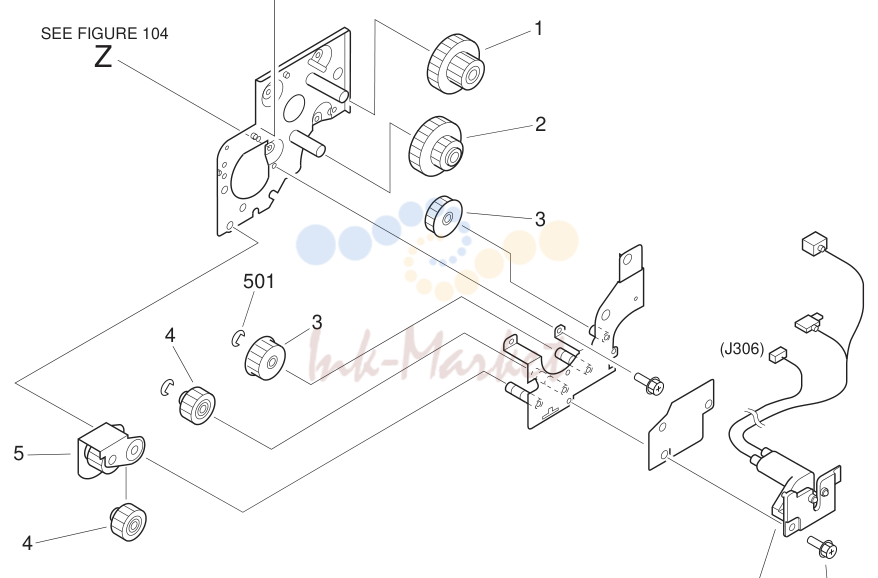

8. MAIN DRIVE ASSEMBLY

№	Артикул	Описание
250		- FM5-0760-000 1 MAIN DRIVE ASSEMBLY
1	FE5-5165-000 запросить цену →	1 GEAR, 21T/74T
2	FE5-5166-000 запросить цену →	1 GEAR, 20T/78T
3	FE5-5157-000 запросить цену →	2 GEAR, 26T
4	FE5-5158-000 запросить цену →	2 GEAR, 21T
5	FL5-0574-000 запросить цену →	1 PLATE, SWING
6	XA9-0626-000 запросить цену →	4 SCREW,RS,M3X6
7	FL5-0575-000 запросить цену →	1 CONNECTOR, HIGH VOLTAGE J306
8	FH7-7501-000 запросить цену →	1 THERMISTOR UNIT TH3 J23
9	VS1-5057-002 запросить цену →	1 CONNECTOR, SNAP TIGHT SEE NOTE J23
501	XD2-1100-502 запросить цену →	2 RING,E
502	XB2-8300-809 запросить цену →	1 SCREW,W/WASHER,M3X8

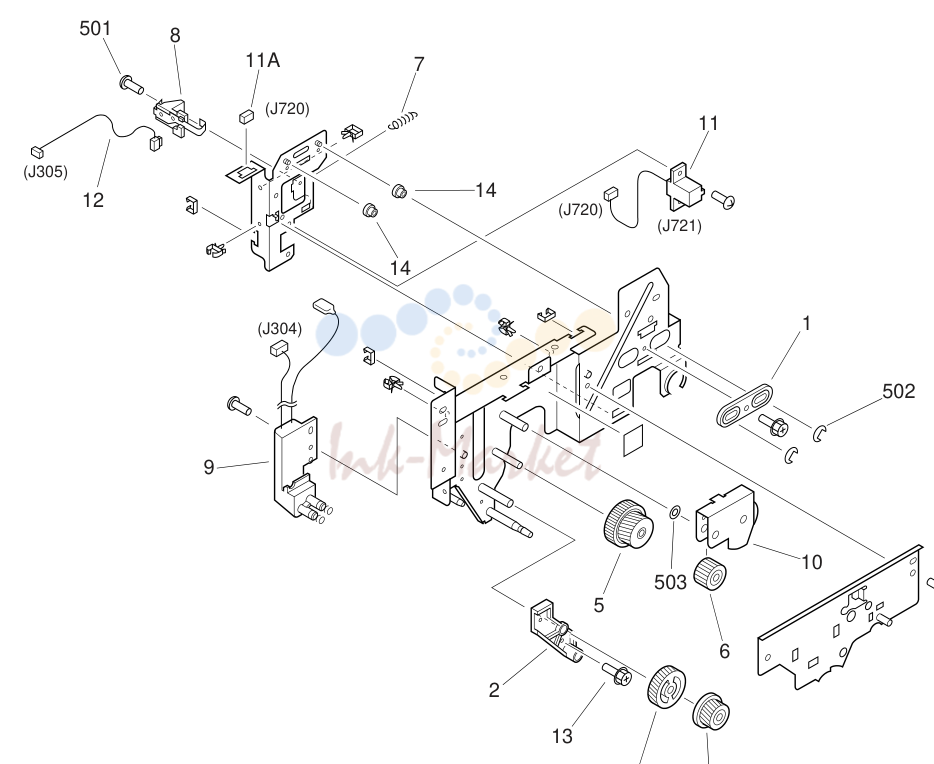

9. UPPER DRIVE ASSEMBLY

№	Артикул	Описание
251		- FM5-0761-000 1 UPPER DRIVE ASSEMBLY
1	FE5-3747-000 запросить цену →	1 PLATE, SLIDER, FRONT
2	FE5-3866-000 запросить цену →	1 SUPPORT, REINFORCEMENT
3	FE5-5160-000 запросить цену →	1 GEAR, 24T
4	FE5-5161-000 запросить цену →	1 GEAR, 29T
5	FE5-5162-000 запросить цену →	1 GEAR, 21T/33T
6	FE5-5163-000 запросить цену →	1 GEAR, 20T
7	FE5-6180-000 запросить цену →	1 SPRING, TENSION
8	FF5-1458-020 запросить цену →	1 MOUNT, ELECTRODE
9	FH2-9228-000 запросить цену →	1 CONNECTOR, HIGH VOLTAGE J304
10	FL5-0578-000 запросить цену →	1 PLATE, UPPER SWING
11	FL5-5069-000 запросить цену →	1 CABLE, CONNECTING J720,721
12	FL5-5075-000 запросить цену →	1 CABLE, DEVELOPING BIAS J305
13	XA9-0626-000 запросить цену →	6 SCREW,RS,M3X6
14	FE5-3746-000 запросить цену →	2 ROLLER
501	XB1-2300-609 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X6
502	XD2-1100-322 запросить цену →	2 RING,E
503	XD1-1108-227 запросить цену →	1 SHIM
260		- FM5-0796-000 1 PAPER PICK-UP DRIVE ASSEMBLY
1	FE5-3970-000 запросить цену →	1 GEAR, 31T
2	FE5-3971-000 запросить цену →	1 GEAR, 15T/38T
3	FE5-3973-000 запросить цену →	1 GEAR, 21T
4	FE5-3974-000 запросить цену →	1 BLOCK, ROLLER BUSHING
5	FH7-5867-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL2 J35
501	XD2-2100-402 запросить цену →	1 RING,GRIP
502	XD3-2160-142 запросить цену →	1 PIN,DOWEL
503	XB1-2300-609 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X6

10. CASSETTE

№	Артикул	Описание
300		- NPN RF CASSETTE
1	FL5-0606-000 запросить цену →	1 COVER, FRONT
2	FB2-2558-000 запросить цену →	1 PIN, HINGE
3	FB3-2955-000 запросить цену →	1 GEAR, 20T
4	FE5-4026-000 запросить цену →	1 LABEL, "PAPER SET"
5	FL5-0607-000 запросить цену →	1 BODY, CASSETTE NP7161/7160/7210
6	FE5-3993-000 запросить цену →	1 LEVER, CASSETTE LOCK
7	FE5-3995-000 запросить цену →	1 BLOCK, LIFTING PLATE LOCK
8	FE5-4003-000 запросить цену →	1 PLATE, SLIDER MOUNTING
9	FE5-4005-000 запросить цену →	1 SHAFT, PAPER SIZE,
10	FE5-4006-000 запросить цену →	1 ROLLER, PAPER SIZE
11	FE5-4007-000 запросить цену →	1 COVER, UPPER FRONT
12	FE5-4015-000 запросить цену →	1 BLOCK, PAPER SIZE SENSOR
13	FE5-4016-000 запросить цену →	1 LEVER, SIZE CHANGE
14	FE5-4017-000 запросить цену →	1 GEAR, 18T
15	FE5-4018-000 запросить цену →	1 SHAFT, PAPER SIZE,
16	FE5-4024-000 запросить цену →	1 CAM, PAPER SIZE
17	FE5-6195-000 запросить цену →	1 SPRING, TENSION
18	FE5-6196-000 запросить цену →	2 SPRING, COMPRESSION NP7161/7160/7210
19	FL5-0603-000 запросить цену →	1 PLATE, PAPER LIFTING
20	FS5-2650-000 запросить цену →	3 SPRING, COMPRESSION
21	RB1-6286-000 запросить цену →	1 ARM, SENSOR,
22	RB1-6287-000 запросить цену →	1 ARM, SENSOR,
23	RB1-6288-000 запросить цену →	1 ARM, SENSOR,
24	RB1-6292-000 запросить цену →	1 PIN, SIZE
25	FL5-0604-000 запросить цену →	1 PLATE, SEPARATION CLAW, FRONT
300		- 26 FE5-3998-000 1 ARM, AUXILIARY, FRONT
27	FE5-4019-000 запросить цену →	1 KNOB, SIDE SLIDER,
28	FE5-4020-000 запросить цену →	1 KNOB, SIDE SLIDER,
29	FE5-6197-000 запросить цену →	2 SPRING, TENSION
30	FL5-0602-000 запросить цену →	1 PLATE, PAPER SIDE END, FRONT
31	FE5-4023-000 запросить цену →	1 KNOB, END SIZE SLIDER
32	FB3-2934-000 запросить цену →	2 CLAW, SIDE
33	FE5-3999-000 запросить цену →	1 PLATE, PAPER SIDE END, REAR
34	FL5-0605-000 запросить цену →	1 PLATE, SEPARATION CLAW, REAR
35	FE5-4001-000 запросить цену →	1 ARM, AUXILIARY, REAR
36	FE5-4002-000 запросить цену →	1 PLATE, END SIZE SLIDER
37	FE5-4030-000 запросить цену →	1 LABEL, "MAXIMUM LOAD"
41	FE5-4029-000 запросить цену →	1 BLOCK, SIZE END PLATE SUPPORT
42	FE5-4344-000 запросить цену →	2 BLOCK, CLAW STOPPER
43	FE5-4070-000 запросить цену →	1 LABEL, "CAUTION CASSETTE" NP7164/7163/7214
501	XD2-1100-642 запросить цену →	2 RING,E
502	XD2-1100-502 запросить цену →	4 RING,E
503	XB4-7300-609 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8
505	XB4-7400-809 запросить цену →	8 SCREW,TAPPING,TRUSS HEAD,M4X8
506	XD1-1108-237 запросить цену →	1 SHIM

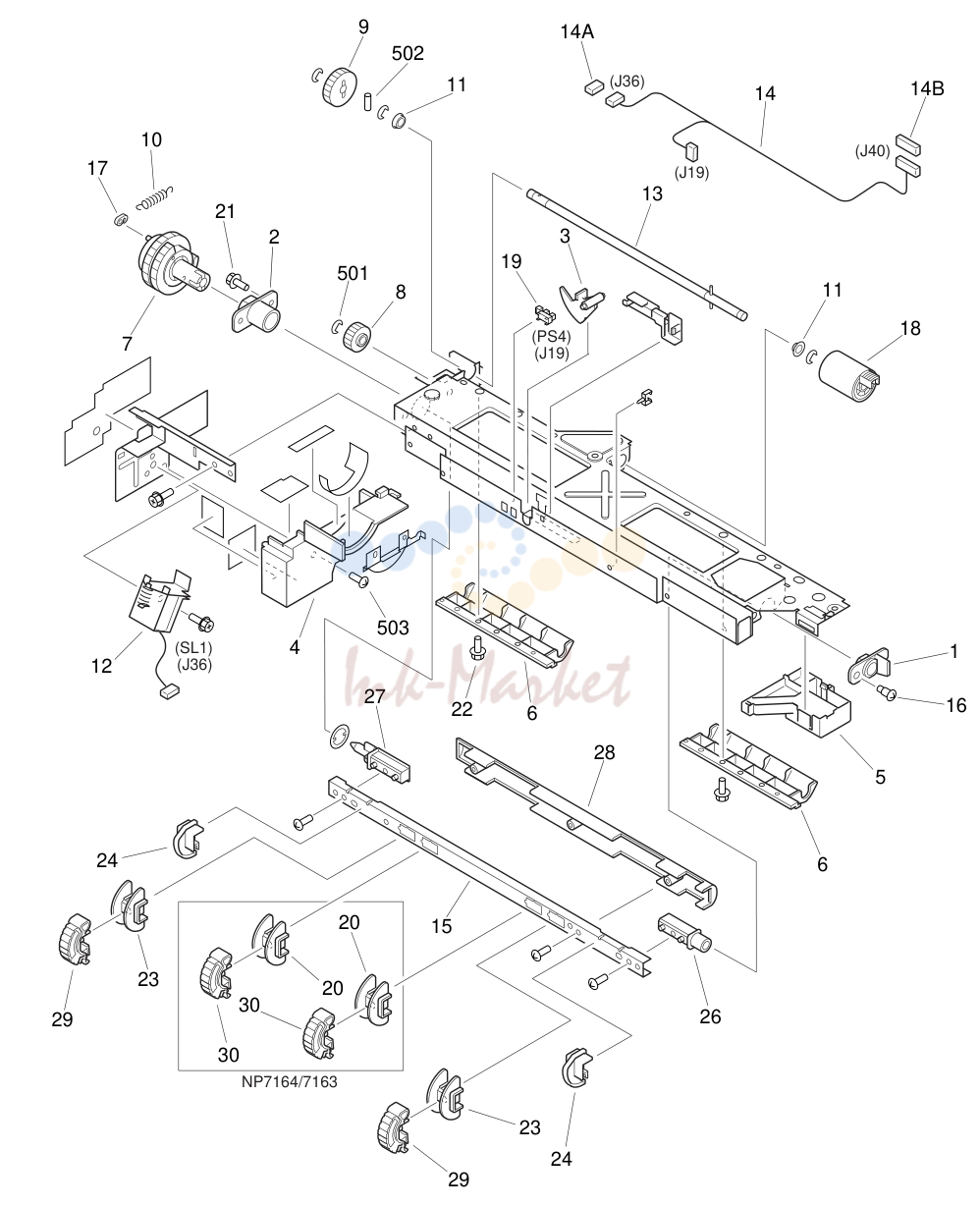

11. PAPER PICK-UP ASSEMBLY

№	Артикул	Описание
310		- FM5-0789-000 1 PAPER PICK-UP ASSEMBLY NP7161/7160
1	FE5-4051-000 запросить цену →	1 BUSHING, PICK-UP ROLLER, FRONT
2	FE5-4052-000 запросить цену →	1 BUSHING, PICK-UP ROLLER, REAR
3	FE5-4053-000 запросить цену →	1 FLAG, PAPER SENSOR
4	FL5-0616-000 запросить цену →	1 COVER, SOLENOID
5	FE5-4061-000 запросить цену →	1 COVER, CONNECTOR
6	FE5-4064-000 запросить цену →	2 GUIDE, PAPER FEED ROLLER
7	FE5-5183-000 запросить цену →	1 GEAR, 38T
8	FE5-5184-000 запросить цену →	1 GEAR, 15T
9	FE5-5185-000 запросить цену →	1 GEAR, 24T
10	FE5-6208-000 запросить цену →	1 SPRING, TENSION
11	FE5-7066-000 запросить цену →	2 BUSHING
12	FH7-5871-000 запросить цену →	1 SOLENOID SL1 J36
13	FL5-0631-000 запросить цену →	1 SHAFT, PAPER FEED ROLLER
14	FL5-5067-000 запросить цену →	1 CABLE, PAPER PICK-UP J19,36,40
15	FE5-4050-000 запросить цену →	1 SHAFT, PAPER PICK-UP
16	FS1-9010-000 запросить цену →	1 SCREW,STEPPED,M3X2.2
17	RB1-2190-000 запросить цену →	1 COLLAR, SPRING
18	RF5-2490-000 запросить цену →	1 ROLLER
19	WG8-5364-000 запросить цену →	1 PHOTO-INTERRUPTER PS4 J19
20	FE5-4048-000 запросить цену →	2 BLOCK, PICK-UP ROLLER ADAPTER NP7164/7163
21	XA9-0626-000 запросить цену →	5 SCREW,RS,M3X6
22	XA9-0692-000 запросить цену →	4 SCREW,RS,M3X6
23	FE5-4048-000 запросить цену →	2 BLOCK, PICK-UP ROLLER ADAPTER
24	FE5-4049-000 запросить цену →	2 ROLLER, PAPER PICK-UP
26	FE5-4058-000 запросить цену →	1 BLOCK, SHAFT BUSHING, FRONT
27	FE5-4059-000 запросить цену →	1 BLOCK, SHAFT BUSHING, REAR
310		- 28 FE5-4114-000 1 COVER, PICK-UP ROLLER SHAFT
29	FE5-4199-000 запросить цену →	2 ROLLER
30	FE5-4199-000 запросить цену →	2 ROLLER NP7164/7163
501	XD2-1100-502 запросить цену →	5 RING,E
502	XD3-2200-142 запросить цену →	1 PIN,DOWEL
503	XB4-7300-609 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M3X6

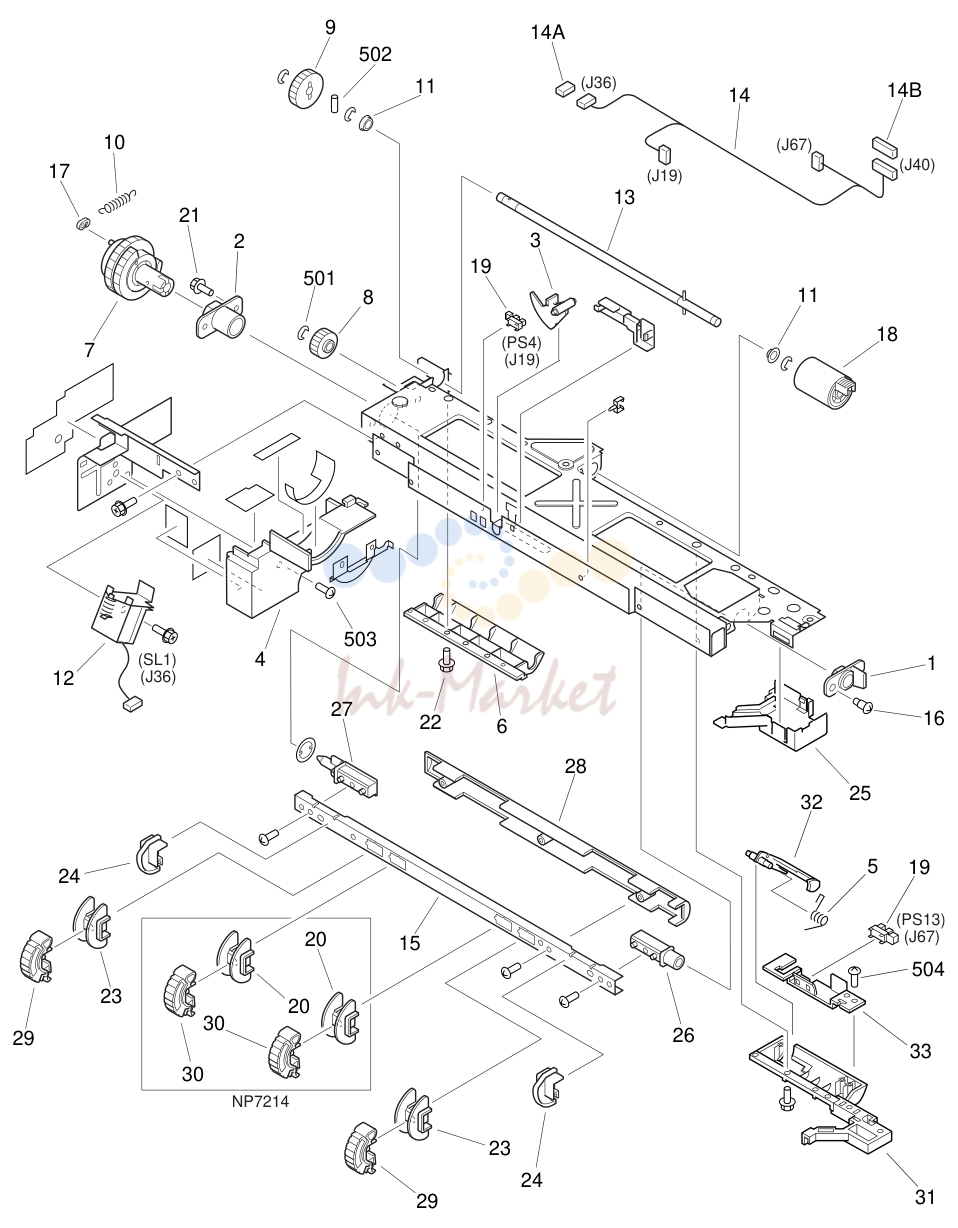

12. PAPER PICK-UP ASSEMBLY (NP7210/7214)

№	Артикул	Описание
1	FE5-4051-000 запросить цену →	1 BUSHING, PICK-UP ROLLER, FRONT
2	FE5-4052-000 запросить цену →	1 BUSHING, PICK-UP ROLLER, REAR
3	FE5-4053-000 запросить цену →	1 FLAG, PAPER SENSOR
4	FL5-0616-000 запросить цену →	1 COVER, SOLENOID
5	FE5-6217-000 запросить цену →	1 SPRING, TORSION
6	FE5-4064-000 запросить цену →	1 GUIDE, PAPER FEED ROLLER
7	FE5-5183-000 запросить цену →	1 GEAR, 38T
8	FE5-5184-000 запросить цену →	1 GEAR, 15T
9	FE5-5185-000 запросить цену →	1 GEAR, 24T
10	FE5-6208-000 запросить цену →	1 SPRING, TENSION
11	FE5-7066-000 запросить цену →	2 BUSHING
12	FH7-5871-000 запросить цену →	1 SOLENOID SL1 J36
13	FL5-0631-000 запросить цену →	1 SHAFT, PAPER FEED ROLLER
14	FL5-5118-000 запросить цену →	1 CABLE, PAPER PICK-UP J19,36,40,67
15	FE5-4050-000 запросить цену →	1 SHAFT, PAPER PICK-UP
16	FS1-9010-000 запросить цену →	1 SCREW,STEPPED,M3X2.2
17	RB1-2190-000 запросить цену →	1 COLLAR, SPRING
18	RF5-2490-000 запросить цену →	1 ROLLER
19	WG8-5364-000 запросить цену →	2 PHOTO-INTERRUPTER PS4,13 J19,67
20	FE5-4048-000 запросить цену →	2 BLOCK, PICK-UP ROLLER ADAPTER NP7214
21	XA9-0626-000 запросить цену →	5 SCREW,RS,M3X6
22	XA9-0692-000 запросить цену →	4 SCREW,RS,M3X6
23	FE5-4048-000 запросить цену →	2 BLOCK, PICK-UP ROLLER ADAPTER
24	FE5-4049-000 запросить цену →	2 ROLLER, PAPER PICK-UP
25	FE5-4233-000 запросить цену →	1 COVER, SENSOR
26	FE5-4058-000 запросить цену →	1 BLOCK, SHAFT BUSHING, FRONT
28	FE5-4114-000 запросить цену →	1 COVER, PICK-UP ROLLER SHAFT
29	FE5-4199-000 запросить цену →	2 ROLLER
30	FE5-4199-000 запросить цену →	2 ROLLER NP7214
31	FE5-7216-000 запросить цену →	1 GUIDE, PAPER FEED ROLLER
32	FE5-4218-000 запросить цену →	1 FLAG, SENSOR
33	FE5-4217-000 запросить цену →	1 HOLDER, SENSOR
501	XD2-1100-502 запросить цену →	5 RING,E
502	XD3-2200-142 запросить цену →	1 PIN,DOWEL
503	XB4-7300-609 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB4-7300-607 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X6
