Canon NP 7120 — каталог запчастей со схемами

Содержание

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)
2. FIGURE 101 UPPER MAIN BODY(1/2)
3. FIGURE 102 LOWER MAIN BODY(1/2)

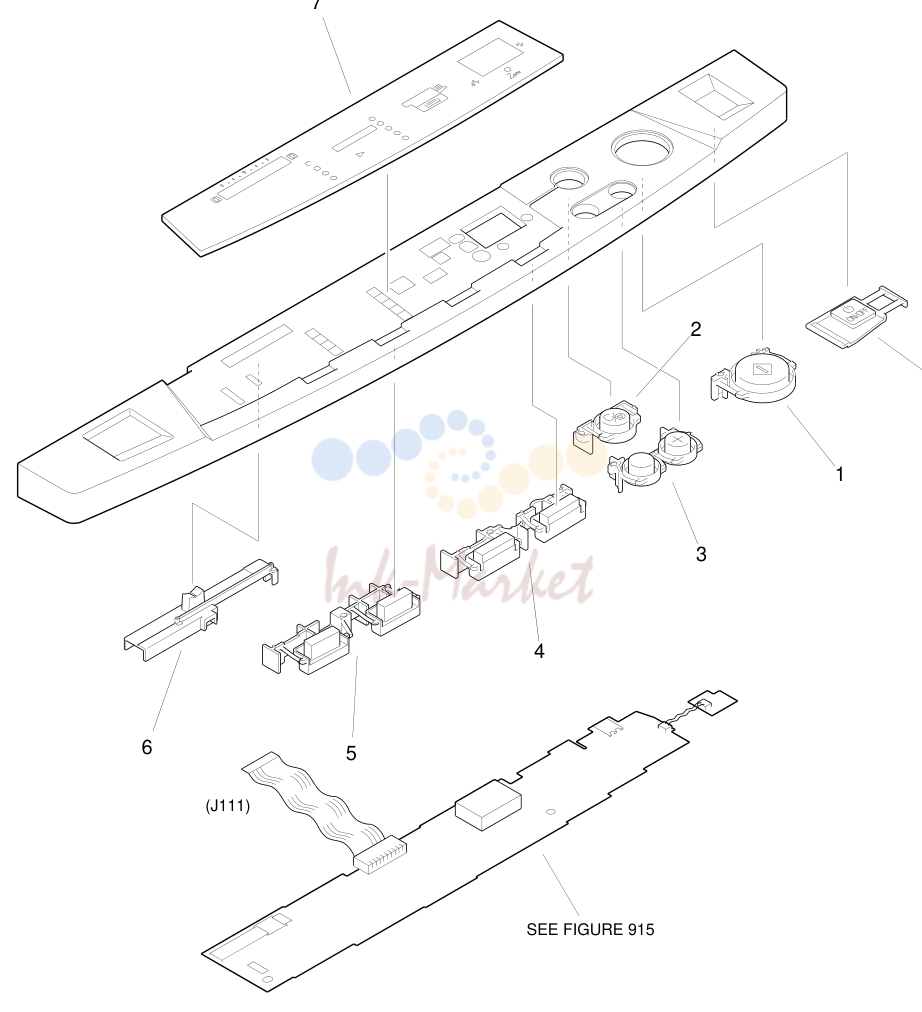

4. FIGURE 130 CONTROL PANEL ASSEMBLY

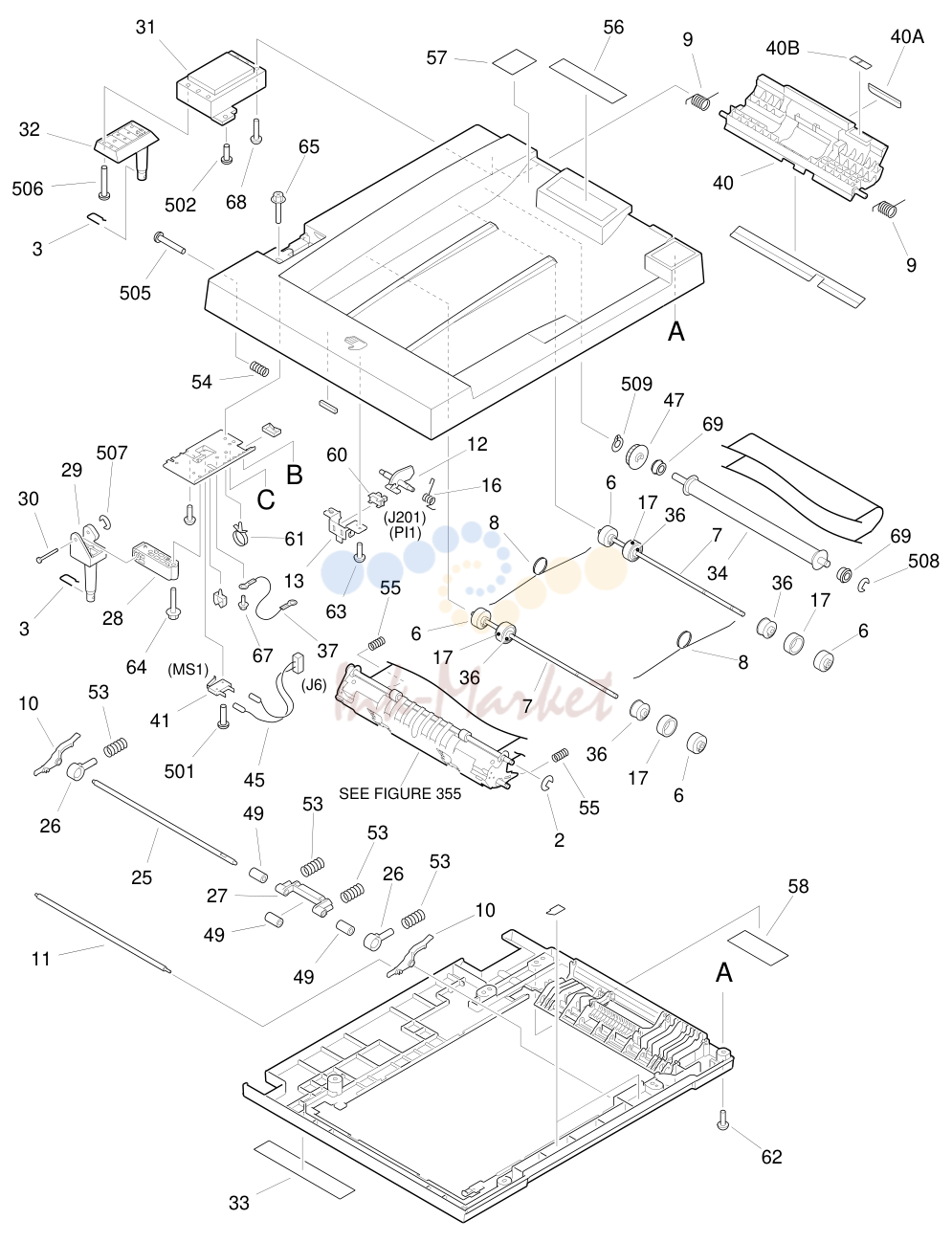

5. FIGURE 161 ADF ASSEMBLY (ADF TYPE)(1/2)

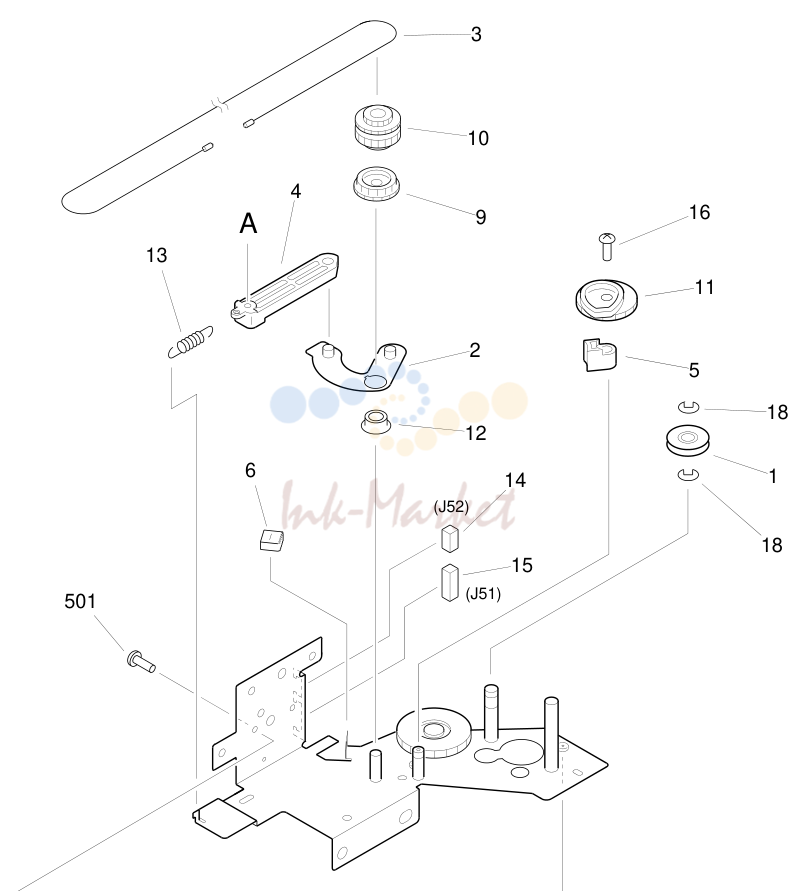

6. FIGURE 220 SCANNER DRIVE ASSEMBLY

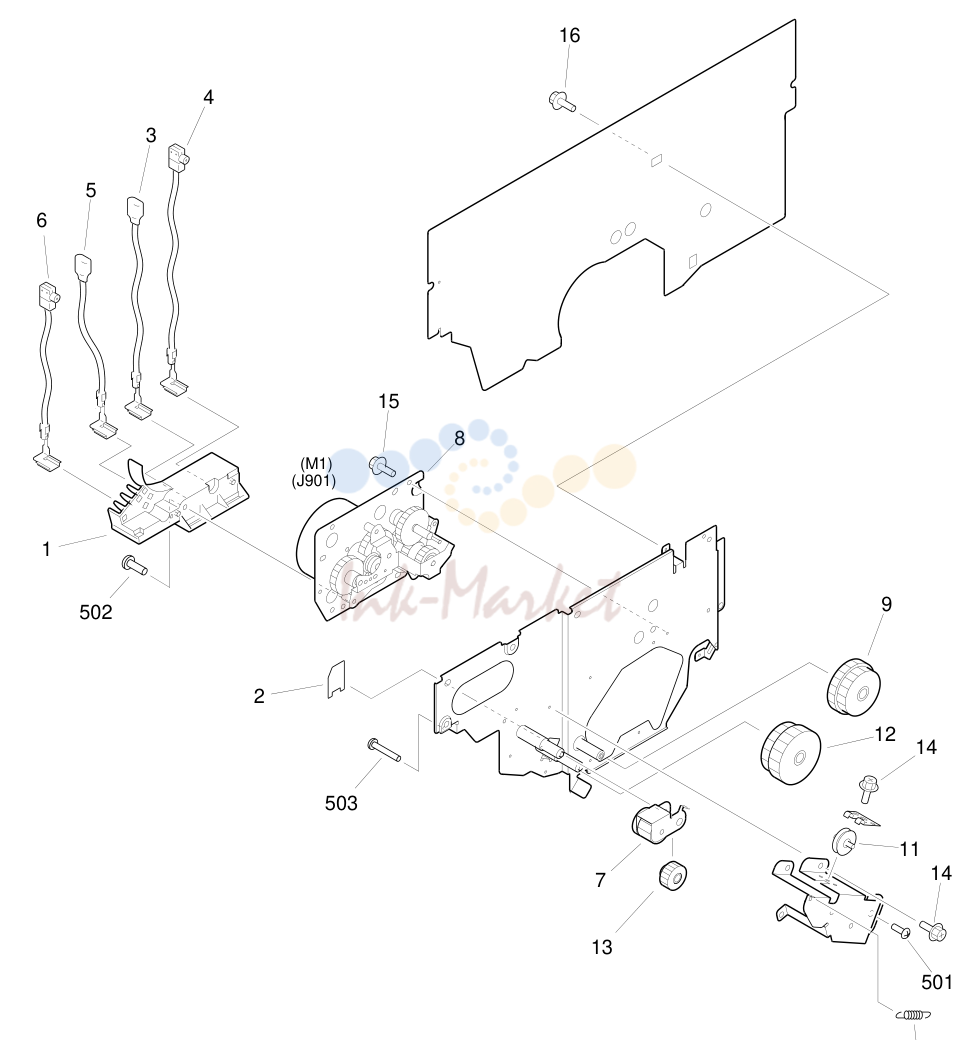

7. FIGURE 230 MAIN DRIVE ASSEMBLY

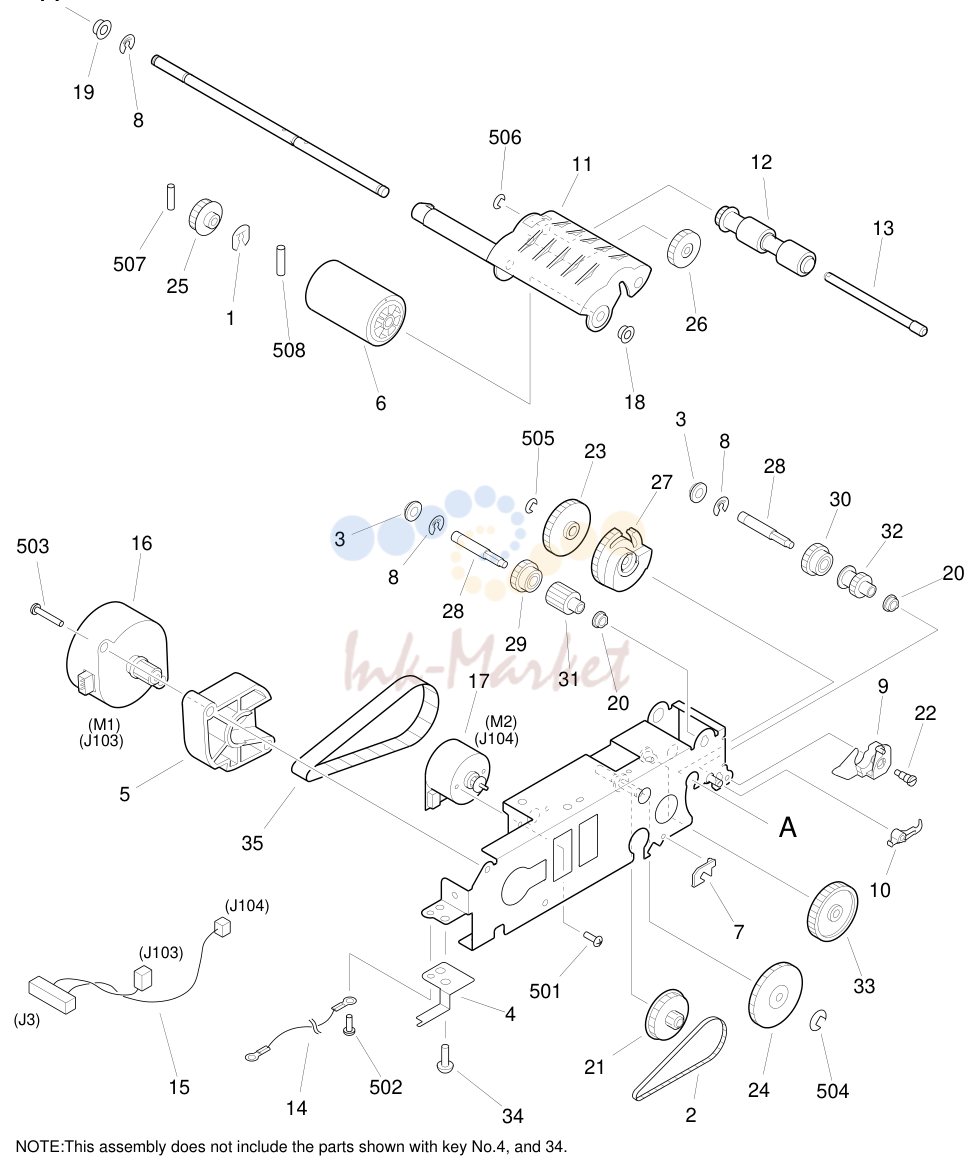

8. FIGURE 290 ADF DRIVE ASSEMBLY (ADF TYPE)

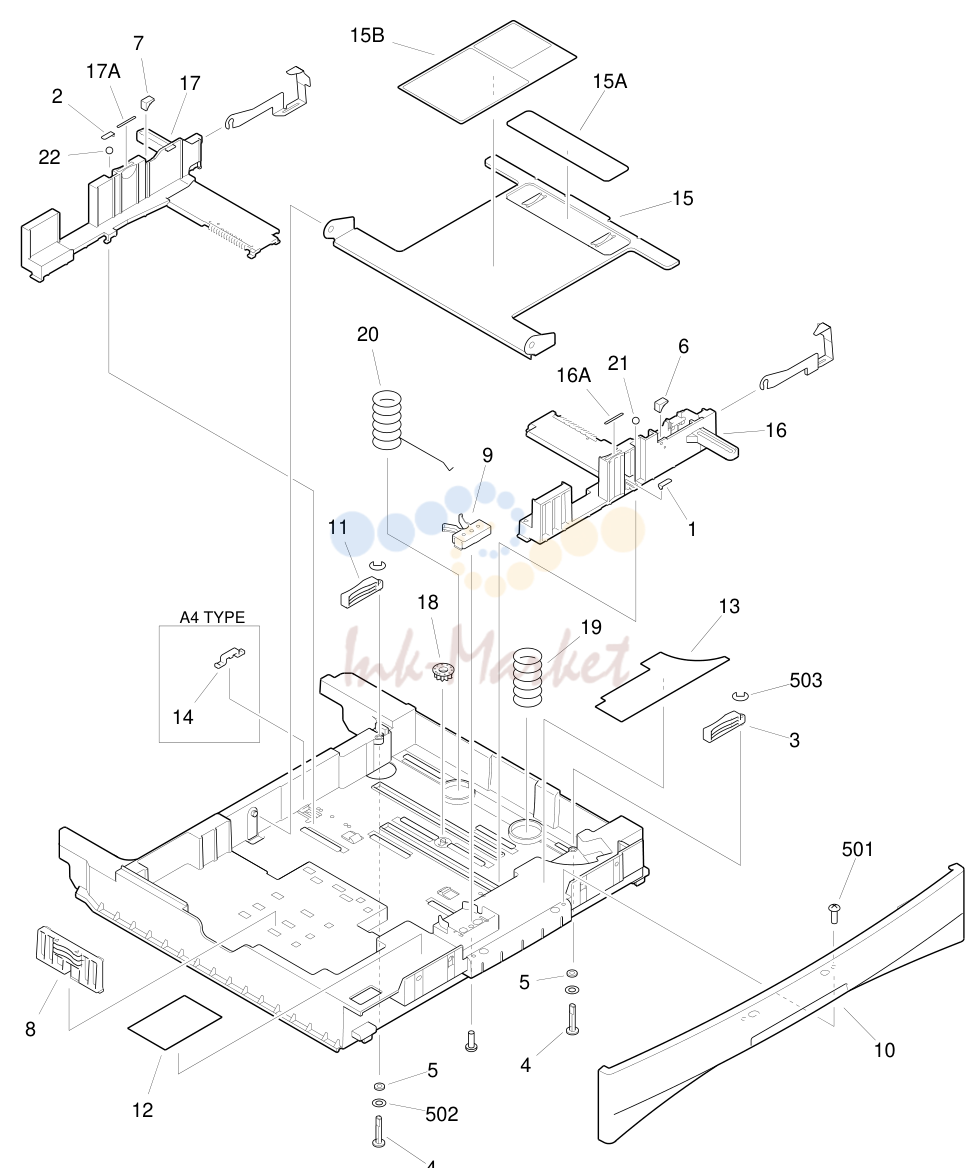

9. FIGURE 300 CASSETTE (250 UNIVERSAL TYPE)

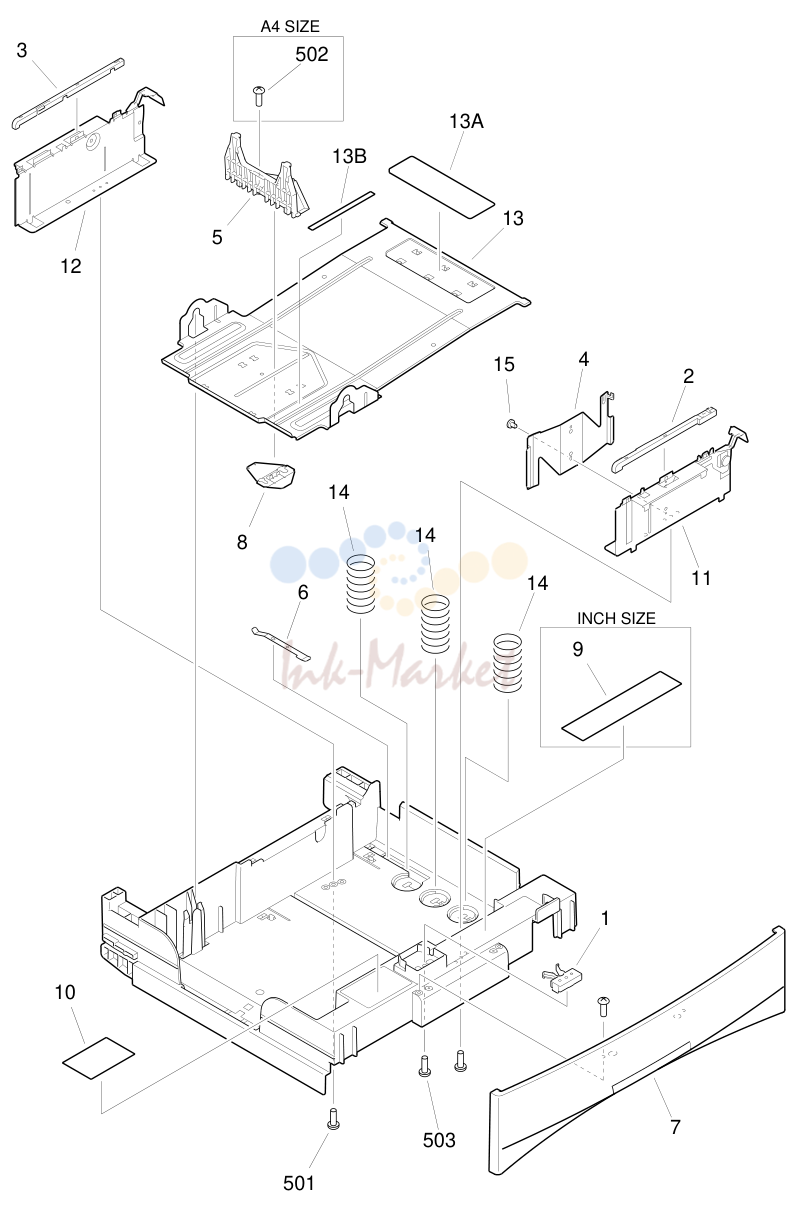

10. FIGURE 302 CASSETTE (500 TYPE)
11. FIGURE 355 ADF DELIVERY ASSEMBLY (ADF TYPE)

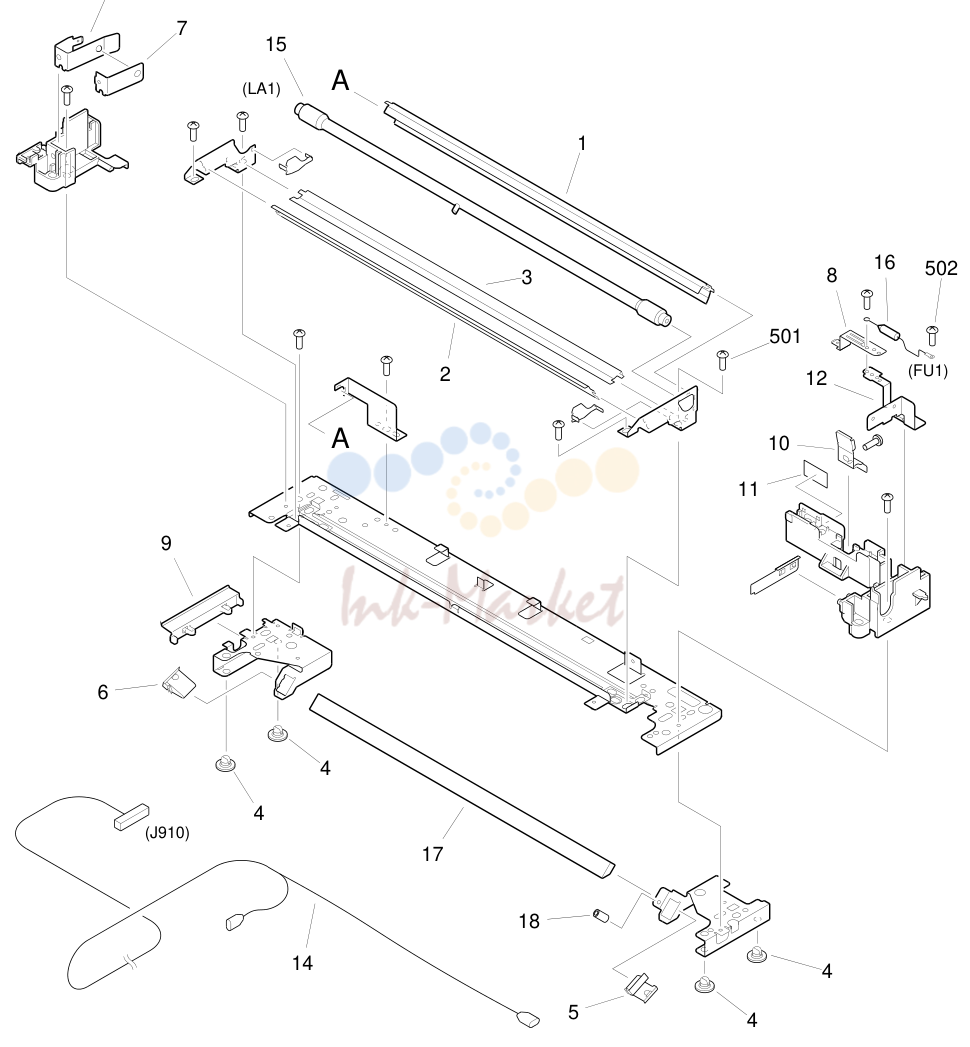

12. FIGURE 400 MIRROR ASSEMBLY 1
13. FIGURE 450 BLANK EXPOSURE LAMP ASSEMBLY
14. FIGURE 530 TRANSFER ASSEMBLY
15. FIGURE 640 DEVELOPING ASSEMBLY
16. FIGURE 810 FIXING ASSEMBLY
17. FIGURE 910 DC POWER SUPPLY PCB ASSEMBLY
18. FIGURE 915 CONTROL PANEL PCB ASSEMBLY
19. FIGURE 930 DC CONTROLLER PCB ASSEMBLY

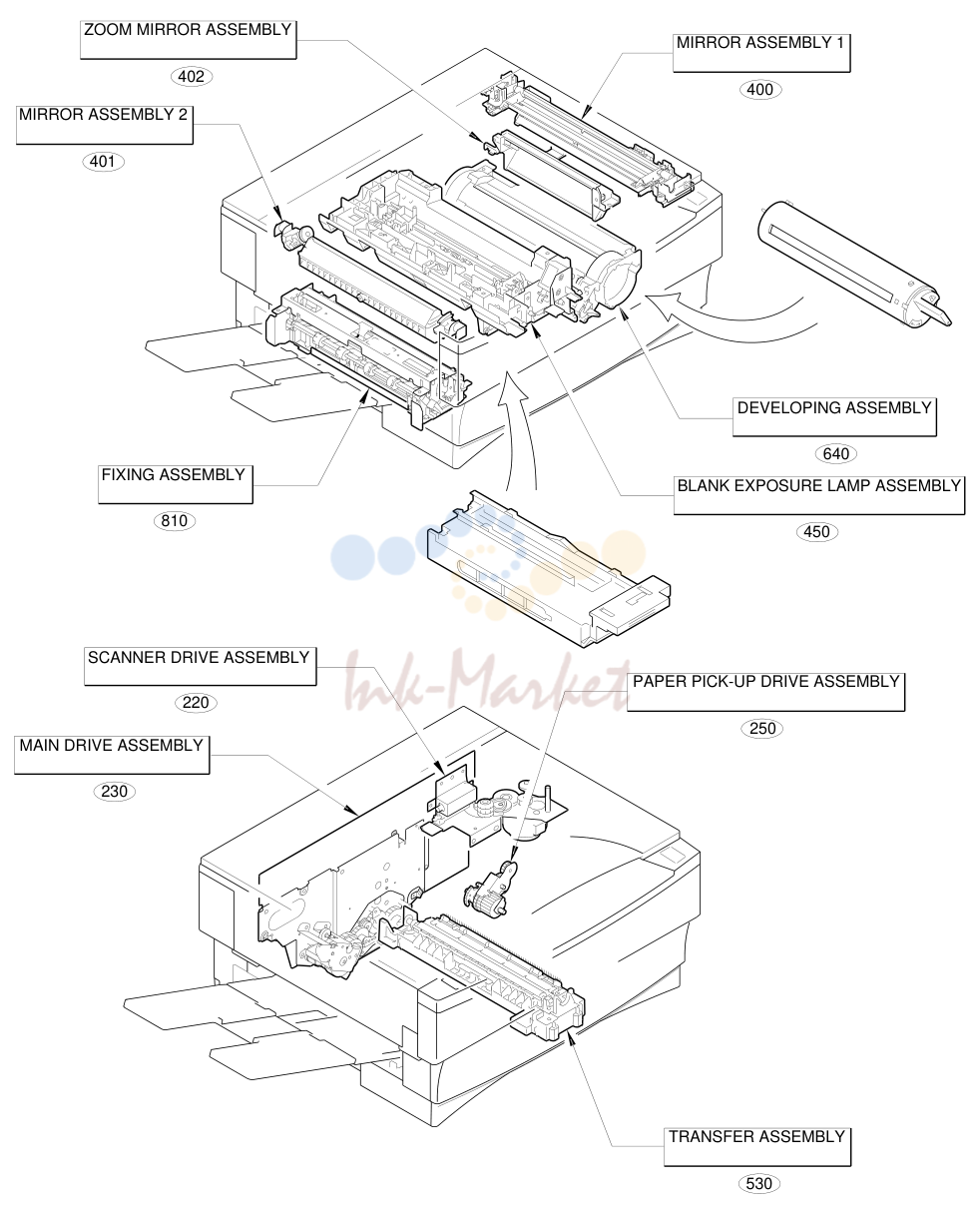

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FB1-0733-000 запросить цену →	BRUSH, CLEANING ADF TYPE
2	FB1-7283-000 запросить цену →	SPRING, LEAF
3	FB1-7303-000 запросить цену →	ROLLER, PAPER PICK-UP
4	FB1-7403-000 запросить цену →	FILM, SLIDE
5	FB2-4606-000 запросить цену →	RETAINER, GLASS,
6	FB2-4607-000 запросить цену →	RETAINER, GLASS,
7	FB2-4785-000 запросить цену →	SUPPORT, COPYBOARD NP7120/7130
8	FB2-4790-020 запросить цену →	SHEET, GLASS
9	FB2-5177-000 запросить цену →	TRAY, SUB NP7120/7130/7130F
10	FB2-5210-000 запросить цену →	FLAPPER, SEPARATING
11	FB2-5213-000 запросить цену →	LEVER, TRAY
12	FB2-5214-020 запросить цену →	HOLDER, PICK-UP SHAFT
13	FB2-5215-020 запросить цену →	GEAR, 26T
14	FB2-5217-020 запросить цену →	ROLLER
15	FB2-5428-000 запросить цену →	TRAY, COPY, SUB NP7120/7130/7130F
16	FB2-5500-000 запросить цену →	SCREW,M4X12
17	FB2-5502-000 запросить цену →	SCREW,STEPPED
18	FB3-0824-000 запросить цену →	RETAINER, GLASS NON ADF TYPE
19	FB4-1096-000 запросить цену →	TRAY, PAPER PICK-UP NP6512/6612
20	FB4-1195-000 запросить цену →	PLATE, PAPER STOP END, FRONT
21	FB4-1196-000 запросить цену →	PLATE, PAPER STOP END, REAR
22	FB4-9827-000 запросить цену →	PANEL, RIGHT
23	FB4-9888-000 запросить цену →	PANEL, LEFT
24	FB4-9895-000 запросить цену →	PANEL, REAR NON ADF TYPE
25	FB4-9898-000 запросить цену →	TRAY, COPY, 1 NP7120/7130/7130F
100	FB5-0087-000 запросить цену →	FILTER, AIR
27	FB5-0199-000 запросить цену →	PANEL, LOWER, FRONT
28		FB5 - 0206 - 00S 1 PANEL, UPPER, FRONT NP6512
29		FB5 - 1878 - 00S 1 PANEL, TOP NP6512
30		FB5 - 1880 - 00S 1 TRAY, PAPER DELIVERY NP6512/6612
31	FB5-1884-000 запросить цену →	LABEL, "WARNING, RIGHT PLATE" NP7120/7130/7130F
32	FB5-2777-000 запросить цену →	LABEL, SERVICE
33		FB5 - 2780 - 00S 1 LABEL, OPERATION NP6512/6612
34	FF5-2875-000 запросить цену →	PLATE, PICK-UP
35	FF5-3728-000 запросить цену →	GLASS, COPYBOARD NON ADF TYPE
36	FF5-3905-000 запросить цену →	GUIDE, PAPER JUMP ADF TYPE
37	FS5-2769-000 запросить цену →	SPRING, COMPRESSION
38	FS5-2770-000 запросить цену →	SPRING, COMPRESSION
39	FS5-2776-000 запросить цену →	SPRING, COMPRESSION
40	FS6-2270-000 запросить цену →	SPRING, COMPRESSION ADF TYPE
41	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6
100-3		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
100	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
43	XA9-0975-000 запросить цену →	SCREW,P,M4X12
44	XH9-0084-000 запросить цену →	DAMPER UNIT
501	XB4-7200-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M2X6
502	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
503	XB4-7300-805 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8

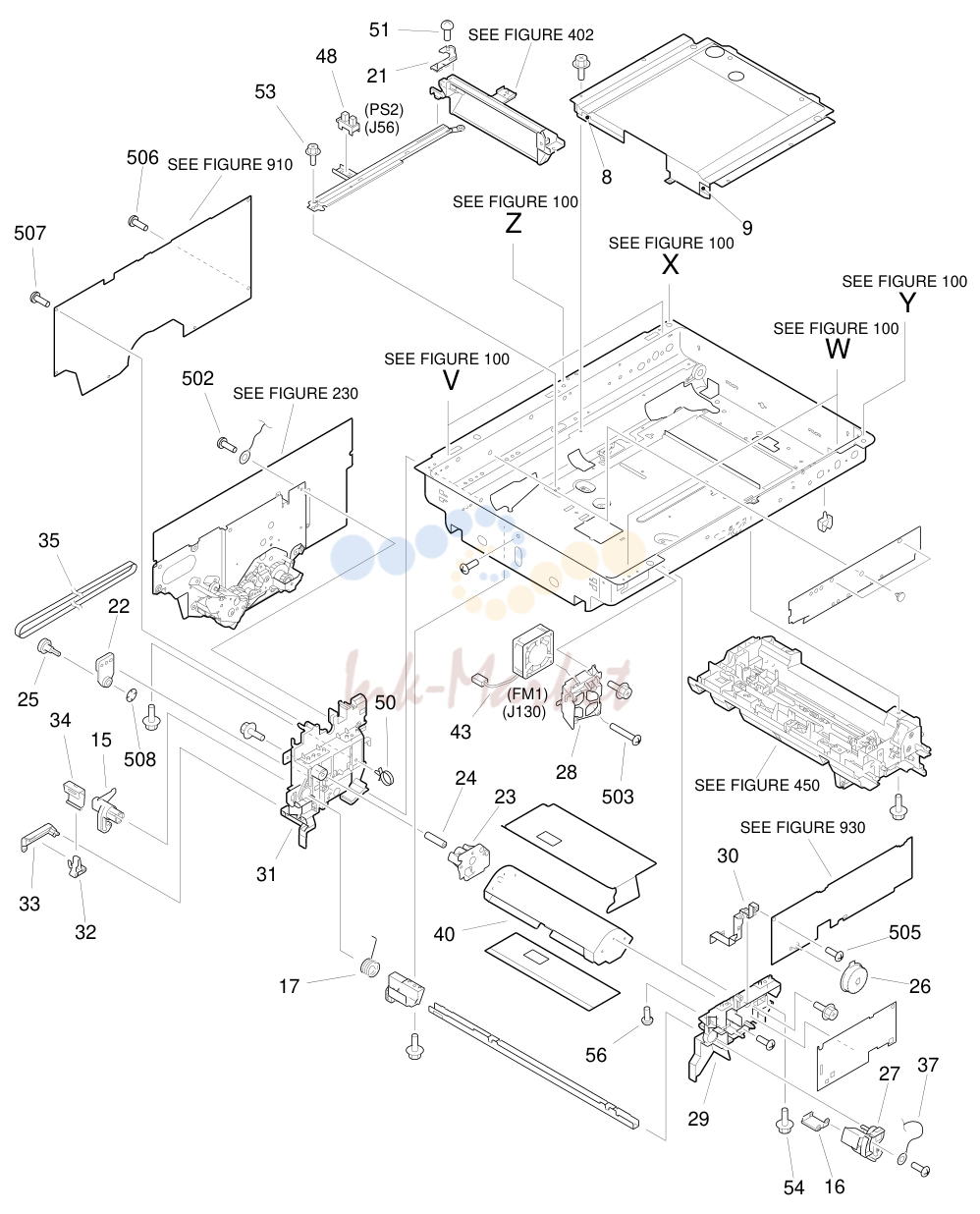

2. FIGURE 101 UPPER MAIN BODY(1/2)

№	Артикул	Описание
101		- NPN RF UPPER MAIN BODY
1	FB2-4603-000 запросить цену →	PLATE, DUST-PROOF
2	FB2-4610-000 запросить цену →	PULLEY, DRIVE
3	FB2-4611-000 запросить цену →	WIRE, MIRROR DRIVE,
4	FB2-4612-000 запросить цену →	WIRE, MIRROR DRIVE,
5	FB2-4613-000 запросить цену →	RETAINER, MIRROR, 6, FRONT
6	FB2-4614-000 запросить цену →	RETAINER, MIRROR, 6, REAR
7	FB2-4622-020 запросить цену →	HOLDER, WIRE
8	FB2-4627-000 запросить цену →	SHEET, LIGHT-BLOCKING,
9	FB2-4628-000 запросить цену →	SHEET, LIGHT-BLOCKING,
10	FB2-4629-020 запросить цену →	HOLDER, LENS
11	FB2-4734-000 запросить цену →	SHEET,
12	FB2-4736-000 запросить цену →	SHEET,
13	FB2-4792-000 запросить цену →	HOOK, WIRE STOPPING
14	FB2-4840-000 запросить цену →	SHEET,
15	FB2-4870-000 запросить цену →	HOOK, REAR
16	FB2-4875-000 запросить цену →	PLATE, LEVER GROUNDING
17	FB2-4877-000 запросить цену →	SPRING, TORSION
18	FB2-4942-000 запросить цену →	GUIDE, SENSOR
19	FB2-5057-000 запросить цену →	PLATE, BLANK EXPOSURE
20	FB2-5501-030 запросить цену →	SCREW,M4X15
21	FB3-0570-000 запросить цену →	PLATE, LINK
22	FB3-0626-020 запросить цену →	SUPPORT, PULLEY SHAFT
23	FB3-0632-020 запросить цену →	SUPPORT, FAN, REAR
24	FB3-0633-000 запросить цену →	JOINT
25	FB3-0639-020 запросить цену →	PULLEY, FAN
26	FB3-0670-000 запросить цену →	DIAL, DENSITY CONTROL
27	FB4-1194-000 запросить цену →	HOOK, FRONT
28	FB5-0086-000 запросить цену →	HOLDER, FAN
29	FB5-0088-000 запросить цену →	BLOCK, HOOK, FRONT
101-3		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
101	FB5-0089-000 запросить цену →	PLATE, GROUNDING
31	FB5-0090-000 запросить цену →	BLOCK, HOOK, REAR
32	FB5-0091-000 запросить цену →	LEVER, SWITCH
33	FB5-0092-000 запросить цену →	ACTUATOR
34	FB5-0093-000 запросить цену →	SPRING, SWITCH
35	FB5-0097-000 запросить цену →	BELT, FAN
36	FF3-3737-000 запросить цену →	CABLE, HOME POSITION SENSOR J101,301
37	FF3-3820-000 запросить цену →	CABLE, GROUNDING
38	FF5-2867-020 запросить цену →	PULLEY, IDLER
39	FF5-3716-000 запросить цену →	SHEET,
40	FF5-9043-000 запросить цену →	FAN, EXHAUST
41	FG6-3756-000 запросить цену →	AE SENSOR PCB ASSEMBLY J601
42	FG6-3836-000 запросить цену →	DC UPPER FRAME CABLE NON ADF TYPE
43	FH6-1679-000 запросить цену →	FAN, DC24V FM1 J130
44	FH7-7510-000 запросить цену →	THERMISTOR UNIT TH2 J131
45	FN5-4146-000 запросить цену →	MIRROR,
46	FS5-2802-000 запросить цену →	SPRING, TENSION
47	FS5-2803-020 запросить цену →	SPRING, TENSION
48	WG8-5187-000 запросить цену →	PHOTO-INTERRUPTER PS2 J56
49	WG8-5362-000 запросить цену →	PHOTO-INTERRUPTER PS1 J301
50	WT2-5041-000 запросить цену →	CLAMP, CABLE
51	XA9-0187-000 запросить цену →	SCREW,M3X6
52	XA9-0650-000 запросить цену →	SCREW,M3X6
101	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
54	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
55	XA9-0794-000 запросить цену →	SCREW,RS,M3X6
56	XA9-0813-000 запросить цену →	SCREW,RS,M3X8
57	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
503	XB4-6302-509 запросить цену →	SCREW,TAPPING,PAN HEAD,M3X25
504	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
505	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
506	XB4-7400-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X6
507	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
508	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
101-5		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

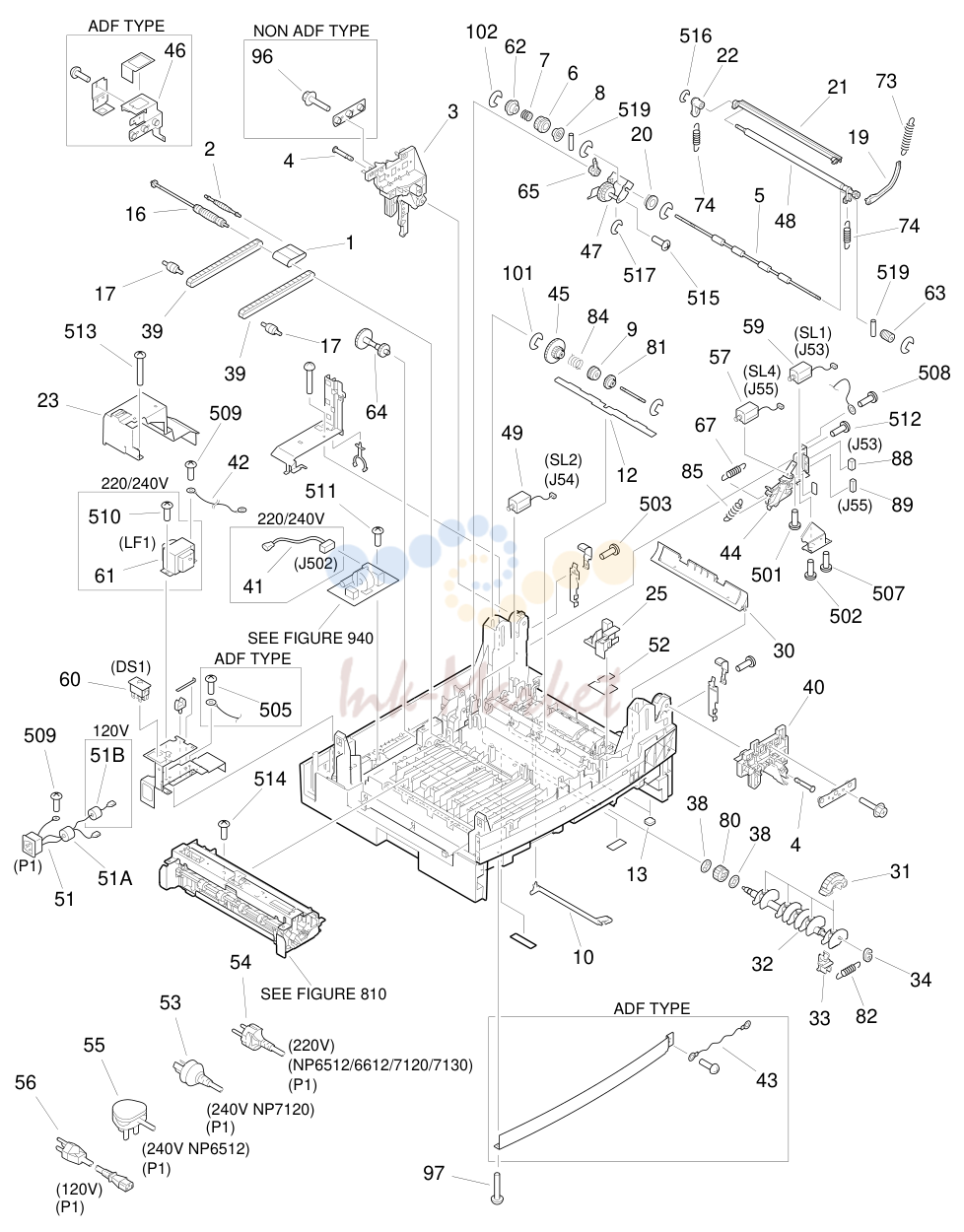

3. FIGURE 102 LOWER MAIN BODY(1/2)

№	Артикул	Описание
102		- NPN RF LOWER MAIN BODY
1	FB1-7267-000 запросить цену →	BELT, PAPER FEED,
2	FB1-7270-000 запросить цену →	PULLEY, BELT,
3	FB2-4929-000 запросить цену →	MOUNT, HINGE, REAR
4	FB2-4930-000 запросить цену →	PIN, HINGE
5	FB2-5161-030 запросить цену →	ROLLER, LOWER
6	FB2-5162-000 запросить цену →	RING, RATCHET
7	FB2-5163-000 запросить цену →	SPRING, CLUTCH
8	FB2-5164-000 запросить цену →	DRUM, CLUTCH
9	FB2-5183-000 запросить цену →	RING, RATCHET
10	FB2-5221-020 запросить цену →	LEVER, SENSOR
11	FB2-5222-000 запросить цену →	LEVER, CLUTCH
12	FB2-5223-000 запросить цену →	SHEET, GUIDE
13	FB2-5303-000 запросить цену →	FOOT, RUBBER
14	FB2-5304-000 запросить цену →	BLOCK, HINGE SLIDING
15	FB2-5305-000 запросить цену →	PIN, SLIDE,
16	FB2-5309-000 запросить цену →	PULLEY, BELT,
17	FB2-5310-000 запросить цену →	PULLEY, BELT,
18	FB3-0732-000 запросить цену →	SHAFT, SLIDE,
19	FB3-0743-000 запросить цену →	ARM, PRESSURE RELEASE
20	FB3-0744-000 запросить цену →	BUSHING, SWING
21	FB3-0745-000 запросить цену →	GUIDE, REGISTRATION, UPPER
22	FB3-0748-000 запросить цену →	BUSHING, UPPER REGISTRATION
23	FB4-9802-000 запросить цену →	COVER, AC POWER SUPPLY
24	FB4-9808-000 запросить цену →	COVER, FEEDER
25	FB4-9810-000 запросить цену →	COVER, SENSOR PCB
26	FB4-9811-000 запросить цену →	HOLDER, GEAR
27	FB4-9812-000 запросить цену →	COVER, U-TURN
28	FB4-9813-000 запросить цену →	ROLLER
29	FB4-9814-000 запросить цену →	HOLDER, ROLLER
102-3		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FB4-9815-000 запросить цену →	GUIDE, U-TURN
31	FB4-9817-000 запросить цену →	ROLLER, PICK-UP
32	FB4-9818-000 запросить цену →	SHAFT, PICK-UP ROLLER
33	FB4-9819-000 запросить цену →	HOLDER, PICK-UP SHAFT
34	FB4-9820-000 запросить цену →	COLLAR, SPRING
35	FB4-9821-000 запросить цену →	ROLLER, FEEDER
36	FB4-9822-000 запросить цену →	LEVER, RETRY
37	FB4-9823-000 запросить цену →	ARM, PAPER PICK-UP
38	FB4-9824-000 запросить цену →	FLANGE
39	FB4-9881-000 запросить цену →	BELT, PAPER FEED,
40	FB4-9908-000 запросить цену →	MOUNT, HINGE, FRONT
41	FF3-3736-000 запросить цену →	CABLE, INPUT 220/240V
42	FF3-3740-000 запросить цену →	CABLE, GROUNDING
43	FF3-3845-000 запросить цену →	CABLE, GROUNDING ADF TYPE
44	FF5-2873-030 запросить цену →	MOUNT, SOLENOID
45	FF5-3714-000 запросить цену →	GEAR, 17T/80T
46	FF5-3922-000 запросить цену →	MOUNT, DF, RIGHT ADF TYPE
47	FF5-3927-000 запросить цену →	PLATE, REGIST SWING
48	FF5-3928-020 запросить цену →	ROLLER, REGISTRATION, UPPER
49	FF9-1505-000 запросить цену →	SOLENOID SL2 J54
50	FG6-3757-000 запросить цену →	CABLE, MULTI DC J51,53-55
51	FG6-3764-000 запросить цену →	CABLE, AC SOCKET 120V P1
52	FG6-3849-000 запросить цену →	SENSOR PCB ASSEMBLY
53	FH2-5276-030 запросить цену →	CORD, POWER SUPPLY 240V NP7120 P1
54	FH2-5761-020 запросить цену →	CORD, POWER 220V NP6512/6612
55	FH2-5762-000 запросить цену →	CORD, POWER 240V NP6512 P1
102	FH2-6578-000 запросить цену →	CORD, POWER SUPPLY 120V P1
57	FH7-5631-000 запросить цену →	SOLENOID, DC24V SL4 J55
58	FH7-5893-000 запросить цену →	SOLENOID SL5 J58
59	FH7-5967-000 запросить цену →	SOLENOID, DC24V SL1 J53
60	FH7-6216-000 запросить цену →	SWITCH, INTERLOCK DS1
61	FH7-9315-000 запросить цену →	INDUCTOR 220/240V LF1
62	FS5-0883-000 запросить цену →	GEAR, 34T
63	FS5-0885-000 запросить цену →	GEAR, 14T
64	FS5-0913-030 запросить цену →	GEAR, 17T/18T
65	FS5-1440-000 запросить цену →	BUSHING, REGISTRATION, REAR
66	FS5-2767-000 запросить цену →	SPRING, TENSION
67	FS5-2771-000 запросить цену →	SPRING, TENSION
68	FS5-2773-000 запросить цену →	SPRING, TENSION
69	FS5-2783-000 запросить цену →	SPRING, TENSION
70	FS6-2232-000 запросить цену →	SPRING, COMPRESSION
71	FS6-2234-000 запросить цену →	SPRING, COMPRESSION
72	FS6-2234-000 запросить цену →	SPRING, COMPRESSION ADF TYPE
73	FS6-2239-000 запросить цену →	SPRING, TENSION
74	FS6-2240-000 запросить цену →	SPRING, TENSION
75	FS7-0431-000 запросить цену →	GEAR, 14T/19T
76	FS7-0432-000 запросить цену →	GEAR, 14T
77	FS7-0433-000 запросить цену →	GEAR, 23T
78	FS7-0434-000 запросить цену →	GEAR, 26T
79	FS7-0435-000 запросить цену →	GEAR, 16T
80	FS7-0436-000 запросить цену →	GEAR, 25T
81	FS7-0438-000 запросить цену →	GEAR, 25T
82	FS7-2183-000 запросить цену →	SPRING, TENSION
83	FS7-2184-000 запросить цену →	SPRING, COMPRESSION
84	FS7-2185-000 запросить цену →	SPRING, CLUTCH
85	FS7-2186-000 запросить цену →	SPRING, TENSION
102-5		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FS7-2190-000 запросить цену →	SPRING, COMPRESSION
87	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J58
88	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J53
89	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT J55
90	WE8-0027-000 запросить цену →	FERRITE CORE 120V
91	WG2-5190-000 запросить цену →	COUNTER, ELECTROMAGNETIC CNT1 J70
92	WG8-5362-000 запросить цену →	PHOTO-INTERRUPTER PS4 J59
93	WT2-5041-000 запросить цену →	CLAMP, CABLE
94	XA9-0591-000 запросить цену →	SCREW,M3X8
95	XA9-0760-000 запросить цену →	SCREW,RS,M3X6 250 CASSETTE TYPE
96	XA9-0763-000 запросить цену →	SCREW,RS,M3X11
97	XA9-0772-000 запросить цену →	SCREW,P,M3X10
98	XA9-0773-000 запросить цену →	SCREW,P,M4X12
99	XA9-0773-000 запросить цену →	SCREW,P,M4X12 500 CASSETTE TYPE
100	XA9-0976-000 запросить цену →	SCREW,P,M4X16 500 CASSETTE TYPE
101	XD9-0134-000 запросить цену →	RING,E
102	XD9-0134-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
503	XB1-2300-509 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X5
504	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8 ADF TYPE
505	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6 ADF TYPE
506	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
507	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
508	XB2-7400-607 запросить цену →	SCREW,W/WASHER,M4X6
509	XB2-7400-607 запросить цену →	SCREW,W/WASHER,M4X6
510	XB2-7400-607 запросить цену →	SCREW,W/WASHER,M4X6 220/240V
511	XB2-8300-607 запросить цену →	SCREW,W/WASHER,M3X6
512	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
102	XB4-7301-007 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X10
514	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
515	XB6-7300-609 запросить цену →	SCREW,TP,M3X6
516	XD2-1100-322 запросить цену →	RING,E
517	XD2-1100-502 запросить цену →	RING,E
518	XD2-2300-402 запросить цену →	RING,TOOTHED LOCK
519	XD3-2160-062 запросить цену →	PIN,DOWEL
102-7		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

4. FIGURE 130 CONTROL PANEL ASSEMBLY

№	Артикул	Описание
130	FG6-3822-000 запросить цену →	CONTROL PANEL ASSEMBLY NP6512/7120
1	FB5-0123-000 запросить цену →	KEY TOP, START
2	FB5-0124-000 запросить цену →	KEY TOP, CLEAR/STOP
3	FB5-0190-000 запросить цену →	KEY TOP, NUMBER
4	FB5-0191-000 запросить цену →	KEY TOP, FUNCTION,
5	FB5-0192-000 запросить цену →	KEY TOP, FUNCTION,
6	FB5-0193-000 запросить цену →	KNOB, DENSITY CONTROL
7	FB5-0203-000 запросить цену →	PANEL, CLEAR NP6512/7120
8	FB5-1877-000 запросить цену →	KEY TOP, ON/OFF
160	FG6-3737-000 запросить цену →	COPYBOARD COVER ASSEMBLY NON ADF TYPE
1	FB1-0733-000 запросить цену →	BRUSH, CLEANING
2	FB1-8870-000 запросить цену →	SHEET, COPYBOARD
3	FB2-5424-000 запросить цену →	COVER, COPYBOARD, SMALL
4	FB4-9887-000 запросить цену →	COVER, COPYBOARD, LARGE
160-1		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

5. FIGURE 161 ADF ASSEMBLY (ADF TYPE)(1/2)

№	Артикул	Описание
161		- NPN RF ADF ASSEMBLY ADF TYPE
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-2873-000 запросить цену →	RING, E
3	FB3-0829-000 запросить цену →	PIN, DF SUPPORT
4	FB3-3311-000 запросить цену →	CROSSMEMBER, DELIVERY
5	FB3-3312-000 запросить цену →	ELIMINATOR, STATIC CHARGE
6	FB3-3314-020 запросить цену →	ROLLER, BELT,
7	FB3-3315-020 запросить цену →	SHAFT, BELT
8	FB3-3316-000 запросить цену →	SPRING, TORSION
9	FB3-3321-000 запросить цену →	SPRING, TORSION
10	FB3-3322-000 запросить цену →	LINK, RELEASE
11	FB3-3323-000 запросить цену →	SHAFT, TENSION
12	FB3-3324-000 запросить цену →	FLAG, SENSOR
13	FB3-3325-000 запросить цену →	MOUNT, SENSOR
14	FB3-3326-000 запросить цену →	COVER, POCKET
15	FB3-3329-000 запросить цену →	SHEET,
16	FB3-3330-000 запросить цену →	SPRING, TORSION
17	FB3-3332-000 запросить цену →	ROLLER, RUBBER
18	FB3-3335-000 запросить цену →	COVER, PAD
19	FB3-3336-000 запросить цену →	ROLLER, GUIDE
20	FB3-3338-000 запросить цену →	SHEET,
21	FB3-3342-000 запросить цену →	FLAG, SENSOR,
22	FB3-3343-000 запросить цену →	SPRING, TORSION
23	FB3-3344-000 запросить цену →	FLAG, SENSOR,
24	FB3-3345-000 запросить цену →	SPRING, TORSION
25	FB3-3346-000 запросить цену →	SHAFT, REGISTRATION
26	FB3-3347-000 запросить цену →	LINK, PRESSURE
27	FB3-3348-000 запросить цену →	LEVER, RELEASE
28	FB3-3356-000 запросить цену →	HINGE, LEFT, UPPER
29	FB3-3357-020 запросить цену →	HINGE, LEFT, LOWER
161-3		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
161	FB3-3358-000 запросить цену →	SHAFT, LEFT HINGE
31	FB3-3360-030 запросить цену →	HINGE, FREE STOP
32	FB3-3361-000 запросить цену →	FOOT, HINGE, RIGHT
33	FB3-3364-000 запросить цену →	LABEL, OPERATION,
34	FB3-3365-000 запросить цену →	ROLLER, DRIVE
35	FB3-3401-000 запросить цену →	BUSHING, LEVER
36	FB3-3402-020 запросить цену →	ROLLER, BELT,
37	FF3-1070-000 запросить цену →	CABLE, GROUNDING
38	FF5-4677-000 запросить цену →	PLATE, PAPER LIFTER
39	FF5-4679-020 запросить цену →	FLAPPER
40	FF5-6753-000 запросить цену →	HANDLE, UPPER
41	FF5-6761-000 запросить цену →	MICROSWITCH MS1
42	FG2-7467-000 запросить цену →	CABLE, INTERFACE J1,2,24,60
43	FG2-7469-000 запросить цену →	CABLE, SENSOR, 1 J5,105,201
44	FG2-7470-000 запросить цену →	CABLE, SENSOR, 2 J105,202,203
45	FG2-7471-000 запросить цену →	CABLE, MICROSWITCH J6
46	FS1-1190-000 запросить цену →	BUSHING
47	FS5-3458-000 запросить цену →	PULLEY, 44T
48	FS5-6453-000 запросить цену →	ROLLER, DAMPER
49	FS5-6454-000 запросить цену →	ROLLER, REGISTRATION
50	FS5-6455-000 запросить цену →	ROLLER
51	FS6-2369-000 запросить цену →	SPRING, COMPRESSION
52	FS6-2370-000 запросить цену →	SPRING, COMPRESSION
53	FS6-2371-000 запросить цену →	SPRING, COMPRESSION
161	FS6-2373-000 запросить цену →	SPRING, COMPRESSION
55	FS6-2374-000 запросить цену →	SPRING, COMPRESSION
56	FS6-8089-000 запросить цену →	LABEL, OPERATION,
57	FS6-8948-000 запросить цену →	LABEL, OPERATION,
58	FS6-8949-000 запросить цену →	LABEL, OPERATION,
59	WG8-5206-010 запросить цену →	PHOTO-INTERRUPTER PI2,3 J202,203
60	WG8-5309-000 запросить цену →	PHOTO-INTERRUPTER PI1 J201
61	WT2-5041-000 запросить цену →	CLAMP, CABLE
62	XA9-0605-000 запросить цену →	SCREW,M4X8
63	XA9-0605-000 запросить цену →	SCREW,M4X8
64	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
65	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
66	XA9-0633-000 запросить цену →	SCREW,RS,M4X8
67	XA9-0633-000 запросить цену →	SCREW,RS,M4X8
68	XA9-0976-000 запросить цену →	SCREW,P,M4X16
69	XG9-0237-000 запросить цену →	BEARING, BALL
501	XB1-2301-209 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X12
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
504	XB2-6300-607 запросить цену →	SCREW,W/WASHER,M3X6
505	XB4-7301-209 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X12
506	XB6-7301-609 запросить цену →	SCREW,TP,M3X16
507	XD2-1100-322 запросить цену →	RING,E
508	XD2-1100-642 запросить цену →	RING,E
509	XD2-2100-802 запросить цену →	RING,GRIP
510	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
161-5		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
162	FG5-6418-000 запросить цену →	ADF TRAY ASSEMBLY ADF TYPE
1	FB3-3395-000 запросить цену →	GEAR, 20T
2	FB3-3396-000 запросить цену →	PLATE, SLIDE
3	FB3-3397-000 запросить цену →	TRAY, SUB SEE NOTE
4	FB4-1159-000 запросить цену →	COVER, LOWER SEE NOTE
5	FF5-6756-000 запросить цену →	GUIDE, SLIDE, FRONT
6	FF5-6757-000 запросить цену →	GUIDE, SLIDE, REAR
7	FF5-6758-000 запросить цену →	TRAY, DOCUMENT
501	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6

6. FIGURE 220 SCANNER DRIVE ASSEMBLY

№	Артикул	Описание
220	FG6-3733-000 запросить цену →	SCANNER DRIVE ASSEMBLY
1	FB2-4616-000 запросить цену →	PULLEY
2	FB2-4701-020 запросить цену →	ARM, SOLENOID,
3	FB2-4702-000 запросить цену →	WIRE, SCANNER DRIVE SEE NOTE
4	FB2-4703-000 запросить цену →	ARM, SOLENOID,
5	FB2-4704-000 запросить цену →	BLOCK, WIRE STOP SEE NOTE
6	FB2-4705-000 запросить цену →	RUBBER, STOP
7	FH6-1079-000 запросить цену →	MOTOR, STEPPING M2 J110
8	FH7-5565-030 запросить цену →	SOLENOID SL3 J52
9	FS5-0917-000 запросить цену →	GEAR, 45T
10	FS5-0918-000 запросить цену →	GEAR, 24T/39T
11	FS5-0919-000 запросить цену →	GEAR, 53T SEE NOTE
12	FS5-1439-000 запросить цену →	BUSHING
13	FS5-2821-000 запросить цену →	SPRING, TENSION
14	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J52
15	VS1-5057-006 запросить цену →	CONNECTOR, SNAP TIGHT J51
16	XA9-0187-000 запросить цену →	SCREW,M3X6 SEE NOTE
17	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
18	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4

7. FIGURE 230 MAIN DRIVE ASSEMBLY

№	Артикул	Описание
230	FG6-3833-000 запросить цену →	MAIN DRIVE ASSEMBLY
1	FB2-4927-000 запросить цену →	MOUNT, TERMINAL, UPPER SEE NOTE
2	FB4-9893-000 запросить цену →	PLATE, BLANKING
3	FF2-9724-000 запросить цену →	CABLE, TERMINAL, PRIMARY SEE NOTE
4	FF2-9725-000 запросить цену →	CABLE, TERMINAL, TRANSFER SEE NOTE
5	FF2-9726-000 запросить цену →	CABLE, TERMINAL SEE NOTE
6	FF2-9727-000 запросить цену →	CABLE, TERMINAL, ELIMINATOR SEE NOTE
7	FF5-8991-000 запросить цену →	PLATE, SWING
8	FG6-3832-000 запросить цену →	MAIN MOTOR UNIT M1 J901
9	FS5-0905-000 запросить цену →	GEAR, 58T/35T
10	FS5-2785-000 запросить цену →	SPRING, TENSION
11	FS5-6393-000 запросить цену →	ROLLER, IDLER
12	FS7-0443-000 запросить цену →	GEAR, 38T/42T
13	FS7-0444-000 запросить цену →	GEAR, 18T
14	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6 SEE NOTE
15	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
16	XA9-0762-000 запросить цену →	SCREW,RS,M3X8 NON ADF TYPE
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6 SEE NOTE
503	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10 SEE NOTE
250	FG6-3712-000 запросить цену →	PAPER PICK-UP DRIVE ASSEMBLY
1	FB2-5198-000 запросить цену →	GEAR, 32T
2	FF5-8992-000 запросить цену →	PLATE, SWING
3	FS7-0430-000 запросить цену →	GEAR, 35T/32T
4	XD9-0136-000 запросить цену →	RING,E
250-1		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

8. FIGURE 290 ADF DRIVE ASSEMBLY (ADF TYPE)

№	Артикул	Описание
290	FG5-6420-000 запросить цену →	ADF DRIVE ASSEMBLY ADF TYPE
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-3268-000 запросить цену →	BELT, TIMING, COGGED
3	FA9-3668-000 запросить цену →	BUSHING
4	FB3-3353-000 запросить цену →	PLATE, GROUNDING SEE NOTE
5	FB3-3371-000 запросить цену →	MOUNT, MOTOR
6	FB3-3373-020 запросить цену →	ROLLER, PAPER PICK-UP
7	FB3-3377-000 запросить цену →	SUPPORT, REGIST. SHAFT
8	FB3-3400-000 запросить цену →	RING, E
9	FB4-1148-000 запросить цену →	BLOCK, CAM LINK,
10	FB4-1149-000 запросить цену →	BLOCK, CAM LINK,
11	FB4-1150-000 запросить цену →	HOLDER, PAPER PICK-UP ROLLER
12	FB4-1151-000 запросить цену →	ROLLER, PAPER PICK-UP
13	FB4-1152-000 запросить цену →	SHAFT, PAPER PICK-UP ROLLER
14	FF3-1070-000 запросить цену →	CABLE, GROUNDING
15	FG2-7468-000 запросить цену →	CABLE, MOTOR J3,103,104
16	FH6-1237-000 запросить цену →	STEPPING MOTOR, DC24V M1 J103
17	FH6-1238-000 запросить цену →	MOTOR, DC24W M2 J104
18	FS1-1190-000 запросить цену →	BUSHING
19	FS1-1213-000 запросить цену →	BUSHING
20	FS5-1438-000 запросить цену →	BUSHING
21	FS5-3462-000 запросить цену →	GEAR, 21T/44T
22	FS5-9362-000 запросить цену →	SCREW,STEPPED,M4
23	FS6-0617-000 запросить цену →	GEAR, PICK-UP, 44T
24	FS6-0618-000 запросить цену →	GEAR, 16T/64T
25	FS6-0619-000 запросить цену →	GEAR, 30T
26	FS6-0620-000 запросить цену →	GEAR, 35T
27	FS6-0622-000 запросить цену →	GEAR, CAM, 44T
28	FS6-5517-000 запросить цену →	SHAFT, GEAR
29	FS7-0340-000 запросить цену →	GEAR, 21T
290	FS7-0341-000 запросить цену →	GEAR, 21T
31	FS7-0602-000 запросить цену →	GEAR, 14T
32	FS7-0603-000 запросить цену →	GEAR, 14T
33	FS7-0604-000 запросить цену →	GEAR, 40T
34	XA9-0605-000 запросить цену →	SCREW,M4X8 SEE NOTE
35	XF9-0350-000 запросить цену →	BELT, TIMING
501	XB1-2260-309 запросить цену →	SCREW,MACH.,TRUSS HEAD,M2.6X3
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2402-009 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X20
504	XD2-1100-402 запросить цену →	RING,E
505	XD2-1100-502 запросить цену →	RING,E
506	XD2-1200-322 запросить цену →	RING,E
507	XD3-2200-122 запросить цену →	PIN,DOWEL
508	XD3-2200-142 запросить цену →	PIN,DOWEL
290-3		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

9. FIGURE 300 CASSETTE (250 UNIVERSAL TYPE)

№	Артикул	Описание
300		- NPN RF CASSETTE 250 UNIVERSAL TYPE
1	FB5-0165-000 запросить цену →	SPRING, LEAF
2	FB5-0165-000 запросить цену →	SPRING, LEAF
3	FB5-0168-000 запросить цену →	LEVER, SIDE PLATE LOCK, FRONT
4	FB5-0169-000 запросить цену →	SHAFT, LOCK LEVER
5	FB5-0170-000 запросить цену →	PAD, RUBBER
6	FB5-0171-000 запросить цену →	SUPPORT, CLAW
7	FB5-0171-000 запросить цену →	SUPPORT, CLAW
8	FB5-0172-000 запросить цену →	PLATE, END SIDE LIMIT
9	FB5-0173-000 запросить цену →	GUIDE, POSITIONING
10	FB5-0174-000 запросить цену →	PANEL, CASSETTE, FRONT
11	FB5-0175-000 запросить цену →	LEVER, SIDE PLATE LOCK, REAR
12	FB5-0176-000 запросить цену →	LABEL, PAPER INSTRUCTION
13	FB5-0177-000 запросить цену →	LABEL, SIZE CHANGE INSTRUCTION
14	FB5-0180-000 запросить цену →	SUPPORT, STOP A4 TYPE
15	FF5-9033-000 запросить цену →	PLATE, PAPER LIFTING
16	FF5-9034-000 запросить цену →	PLATE, SIDE LIMIT, FRONT
17	FF5-9035-000 запросить цену →	PLATE, SIDE LIMIT, REAR
18	FS7-0457-000 запросить цену →	GEAR, 10T
19	FS7-2201-000 запросить цену →	SPRING, COMPRESSION
20	FS7-2202-000 запросить цену →	SPRING, COMPRESSION
21		X71 - 7503 - 000 1 BALL, SLIDE CLICK FEELING
22		X71 - 7503 - 000 1 BALL, SLIDE CLICK FEELING
501	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
502	XD1-1104-635 запросить цену →	SHIM
503	XD2-1200-202 запросить цену →	RING,E
301		- NPN RF CASSETTE 250 A4 TYPE
1	FB5-0173-000 запросить цену →	GUIDE, POSITIONING
2	FB5-0174-000 запросить цену →	PANEL, CASSETTE, FRONT
3	FF5-9609-000 запросить цену →	PLATE, PAPER LIFTING
4	FS7-2201-000 запросить цену →	SPRING, COMPRESSION
5	FS7-2202-000 запросить цену →	SPRING, COMPRESSION
501	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
301-1		COPYRIGHT © 1999 CANON INC. CANON NP6512/6612/7120/7130/7130F REV.0 AUG. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

10. FIGURE 302 CASSETTE (500 TYPE)

№	Артикул	Описание
302		- NPN RF CASSETTE 500 TYPE
1	FB5-0173-000 запросить цену →	GUIDE, POSITIONING
2	FB5-0218-000 запросить цену →	COVER, LIMIT PLATE, FRONT
3	FB5-0219-000 запросить цену →	COVER, LIMIT PLATE, REAR
4	FB5-0220-000 запросить цену →	SPRING, LEAF, SIDE LIMIT
5	FB5-0221-000 запросить цену →	PLATE, END SIDE LIMIT
6	FB5-0222-000 запросить цену →	SPRING, LEAF
7	FB5-0223-000 запросить цену →	PANEL, CASSETTE, FRONT
8	FB5-0230-000 запросить цену →	SPRING, LEAF, END LIMIT
9	FB5-0232-000 запросить цену →	LABEL, END LIMIT INCH SIZE
10	FB5-0233-000 запросить цену →	LABEL, PAPER SET A4 SIZE
11	FF5-9073-000 запросить цену →	PLATE, SIDE LIMIT, FRONT
12	FF5-9074-000 запросить цену →	PLATE, SIDE LIMIT, REAR
13	FF5-9075-000 запросить цену →	PLATE, PAPER LIFTING
14	FS7-2211-000 запросить цену →	SPRING, COMPRESSION
15	XA9-0903-000 запросить цену →	SCREW,M3X5
501	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8
502	XB4-7300-505 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5 A4 SIZE
503	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8

11. FIGURE 355 ADF DELIVERY ASSEMBLY (ADF TYPE)

№	Артикул	Описание
355	FG5-6413-000 запросить цену →	ADF DELIVERY ASSEMBLY ADF TYPE
1	FB3-3379-000 запросить цену →	CROSSMEMBER, ELEMINATOR
2	FB3-3381-000 запросить цену →	SHEET, JUMP
3	FB3-3382-000 запросить цену →	SUPPORT, PAPER JUMP GUIDE
4	FB3-3383-000 запросить цену →	PLATE, ROLLER PRESSURE
5	FB3-3385-020 запросить цену →	ROLLER, PAPER DELIVERY
6	FB3-3386-000 запросить цену →	ROLLER, PAPER FEED
7	FB3-3387-000 запросить цену →	BELT, DOCUMENT FEED
8	FB3-3388-000 запросить цену →	ELIMINATOR, STATIC CHARGE,
9	FB3-3408-000 запросить цену →	SHEET, EXTENSION
10	FF3-1071-000 запросить цену →	CABLE, GROUNDING
11	FF5-4686-000 запросить цену →	PLATE, DELIVERY GUIDE
12	FS1-1205-000 запросить цену →	BUSHING
13	FS1-1341-000 запросить цену →	BUSHING
14	FS1-1422-000 запросить цену →	BUSHING
15	FS5-3459-000 запросить цену →	PULLEY
16	FS5-3460-000 запросить цену →	PULLEY, 26T
17	FS5-6455-000 запросить цену →	ROLLER
18	FS6-2375-000 запросить цену →	SPRING, COMPRESSION
19	XA9-0633-000 запросить цену →	SCREW,RS,M4X8 SEE NOTE
20	XF9-0562-000 запросить цену →	BELT, TIMING
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XD2-1100-322 запросить цену →	RING,E
504	XD2-1100-502 запросить цену →	RING,E
505	XD2-1100-642 запросить цену →	RING,E
