Canon NP 6412 — каталог запчастей со схемами

Содержание

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)
2. FIGURE 101 UPPER MAIN BODY(1/2)
3. FIGURE 102 LOWER MAIN BODY(1/2)

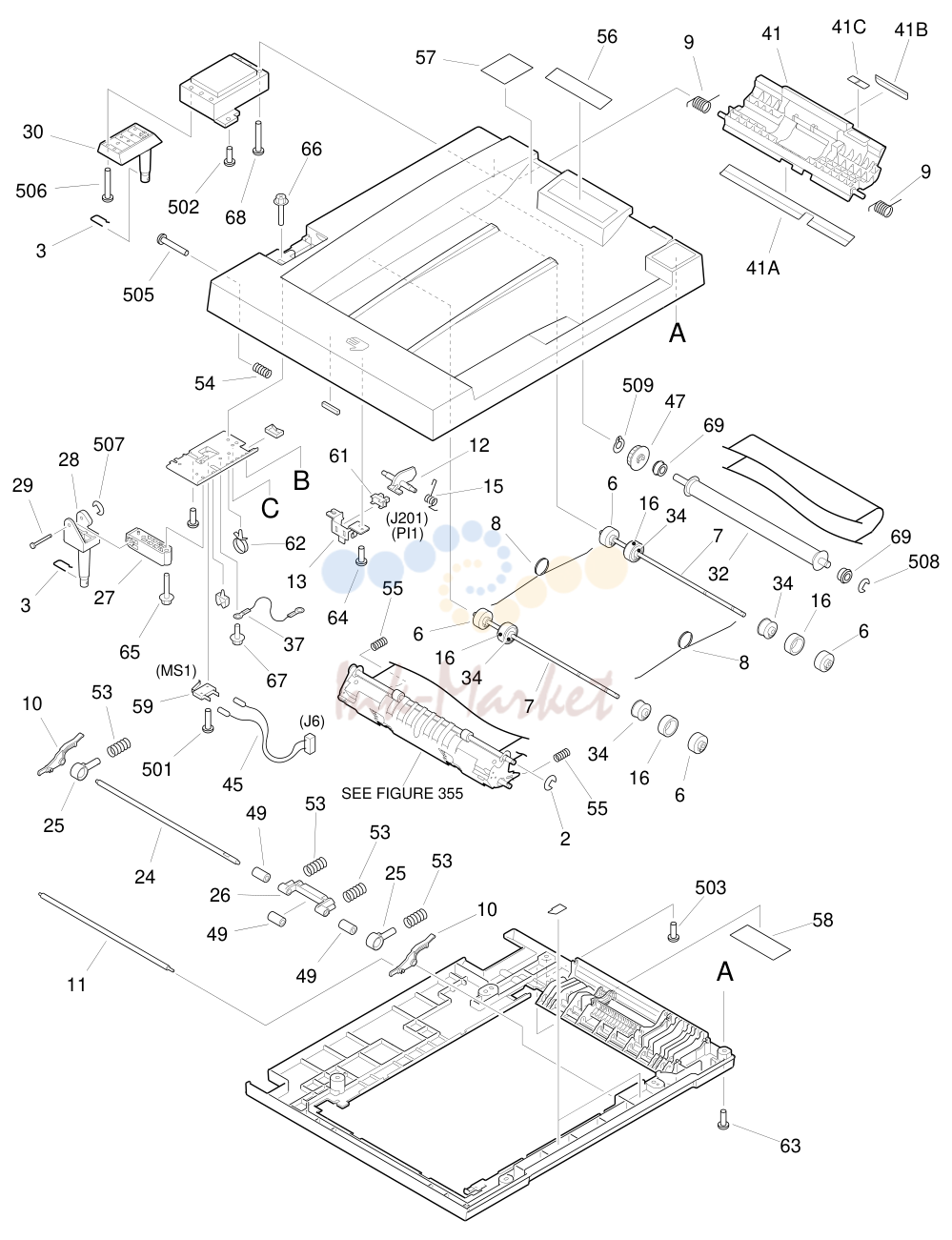

4. FIGURE 161 ADF ASSEMBLY (NP6412F)(1/2)

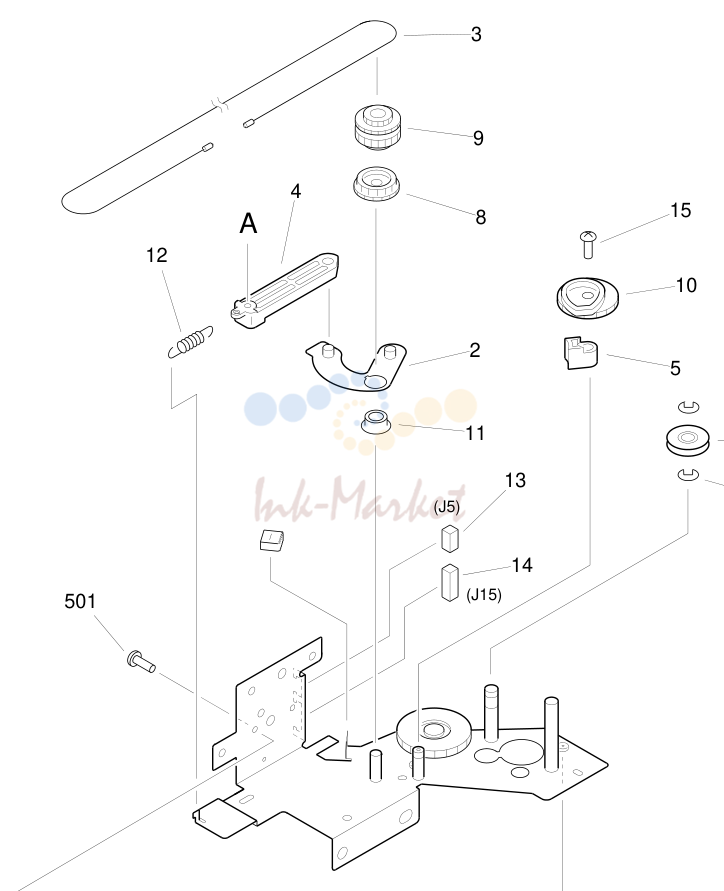

5. FIGURE 220 SCANNER DRIVE ASSEMBLY

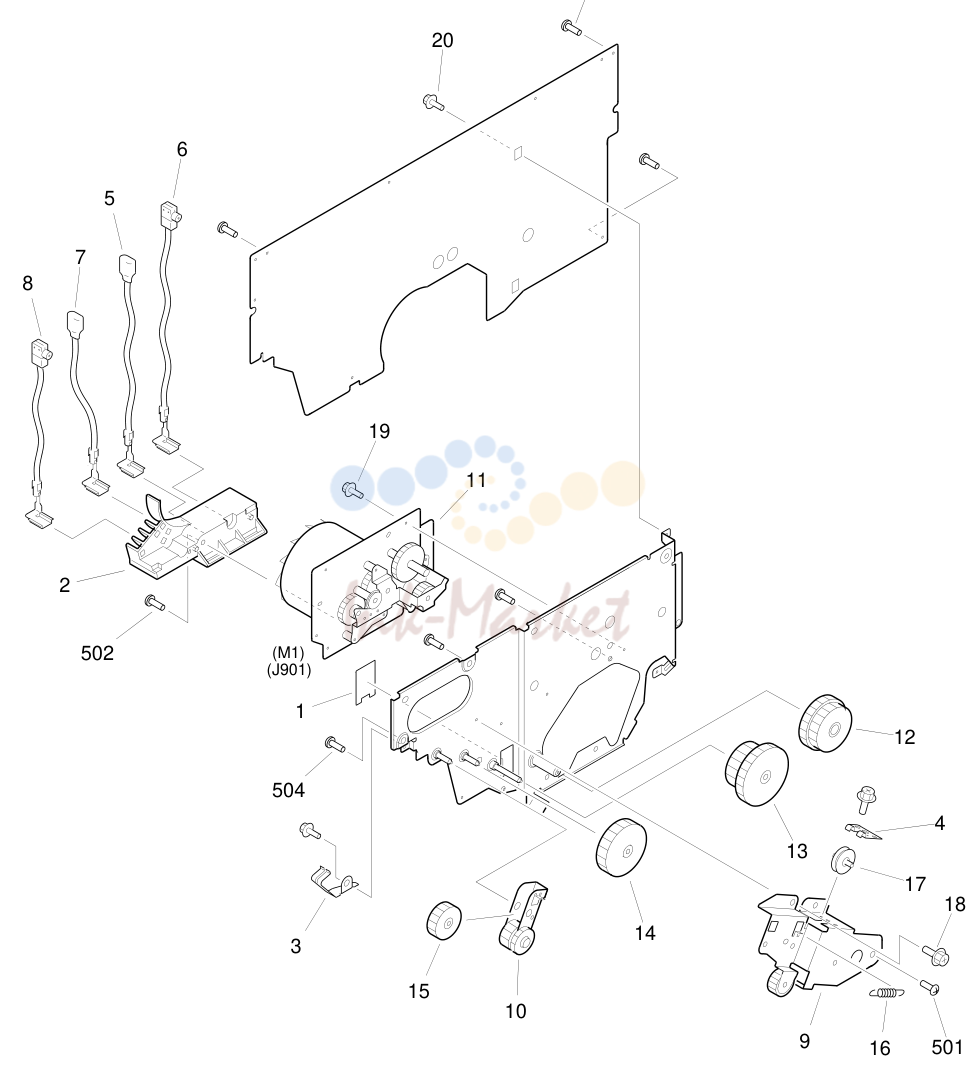

6. FIGURE 230 MAIN DRIVE ASSEMBLY

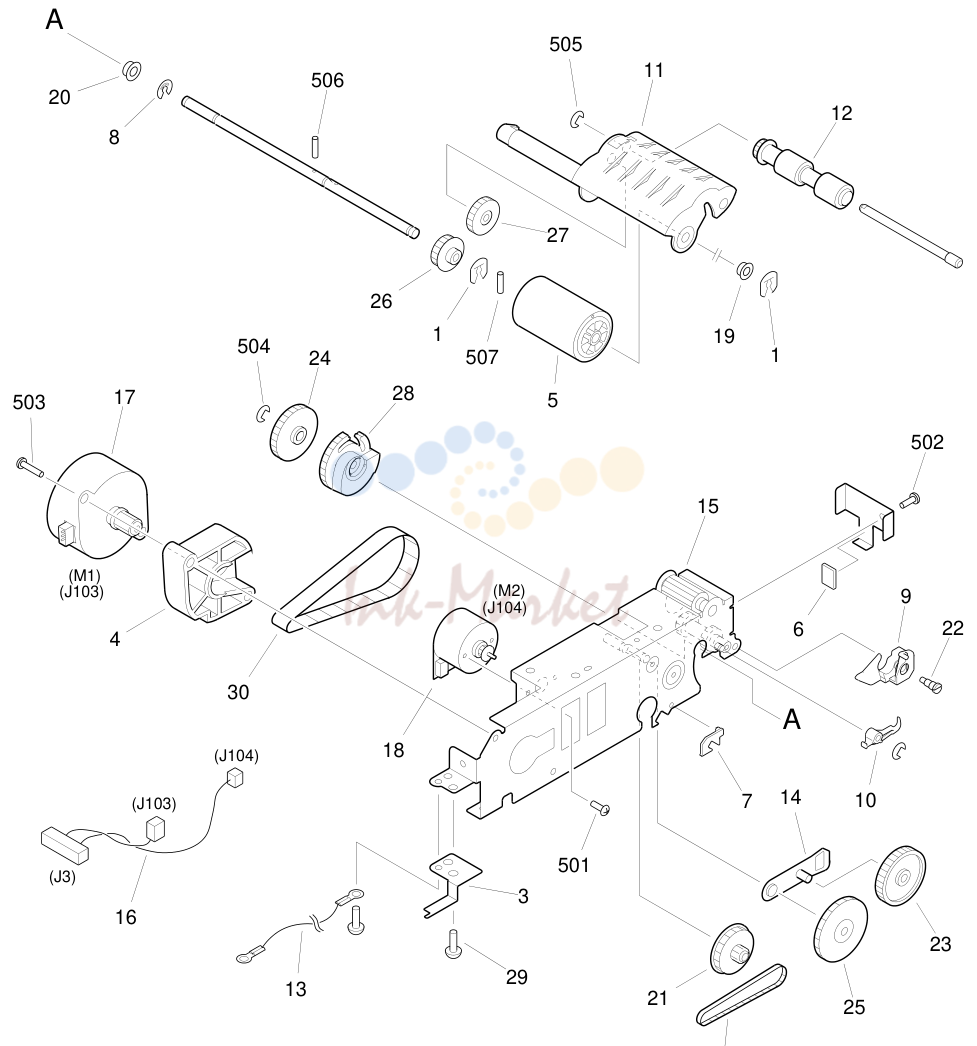

7. FIGURE 290 ADF DRIVE ASSEMBLY (NP6412F)

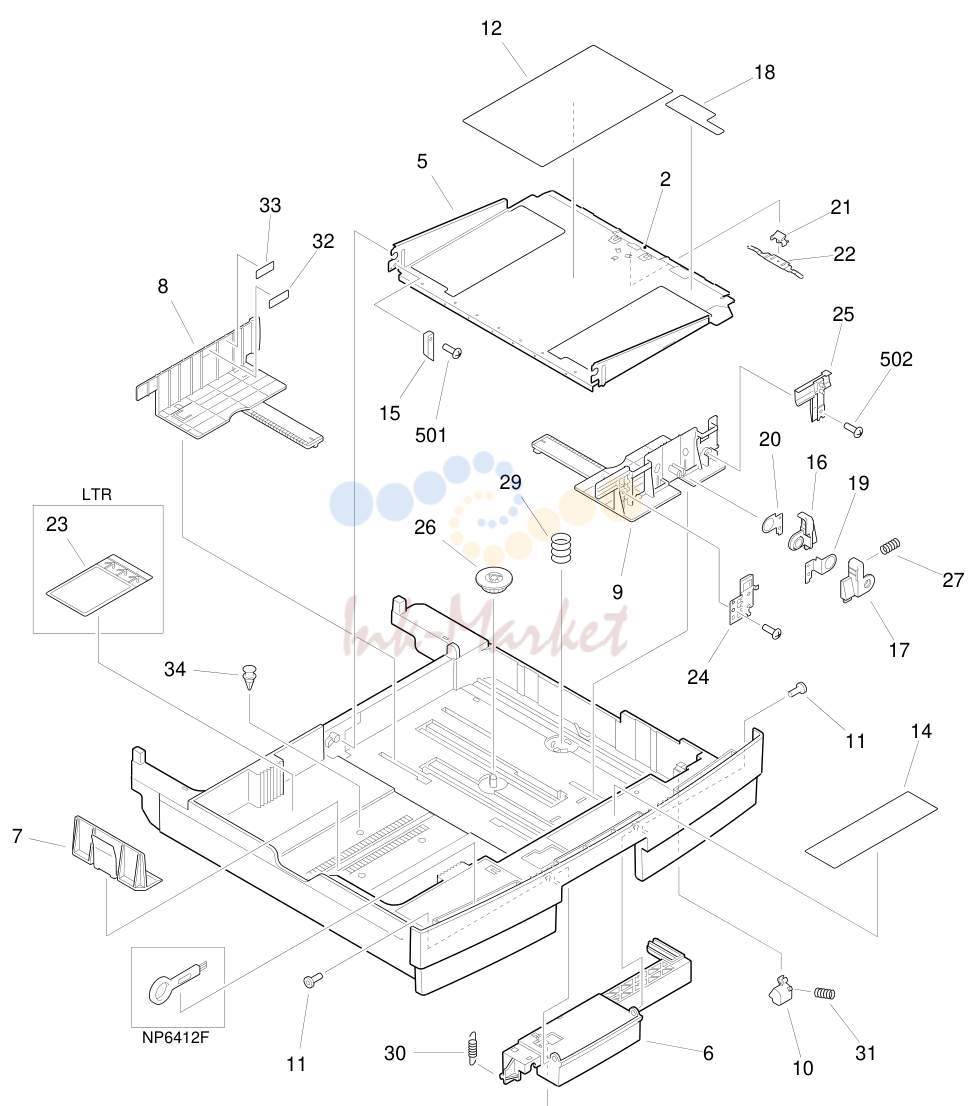

8. FIGURE 300 CASSETTE

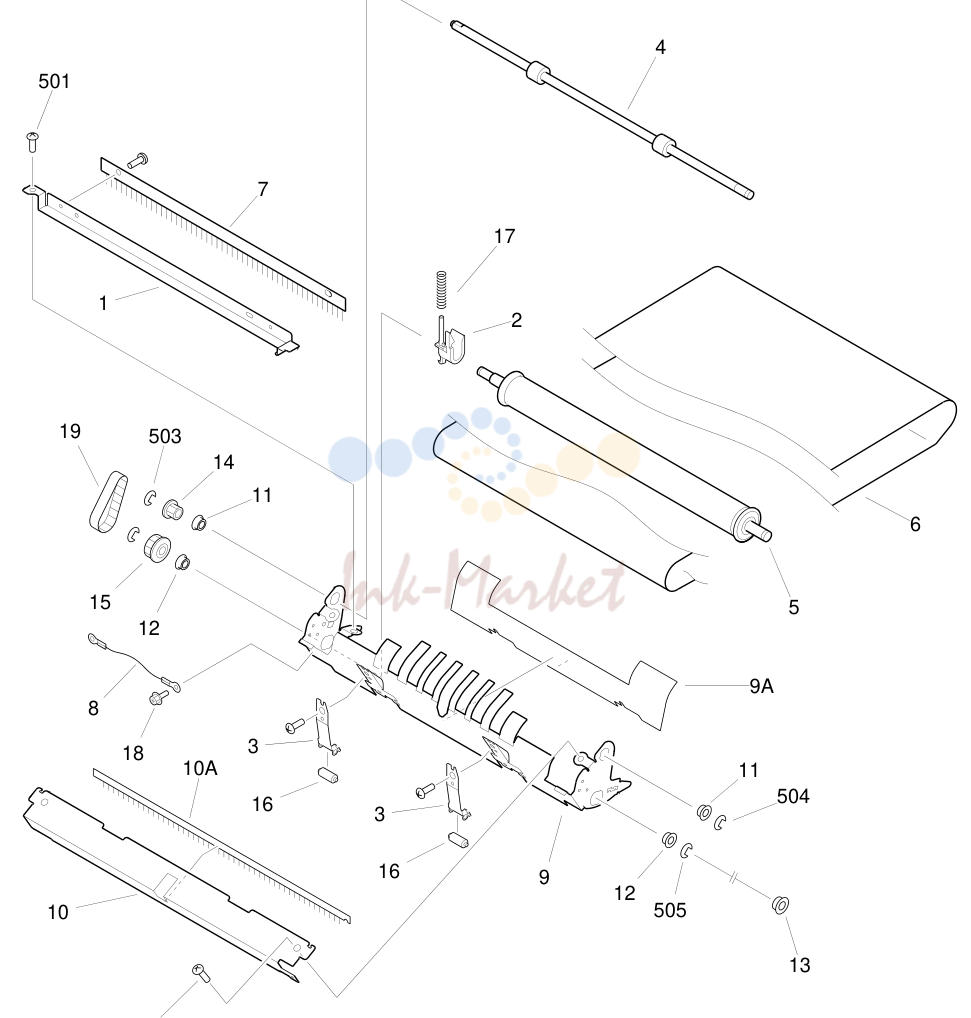

9. FIGURE 355 ADF DELIVERY ASSEMBLY (NP6412F)

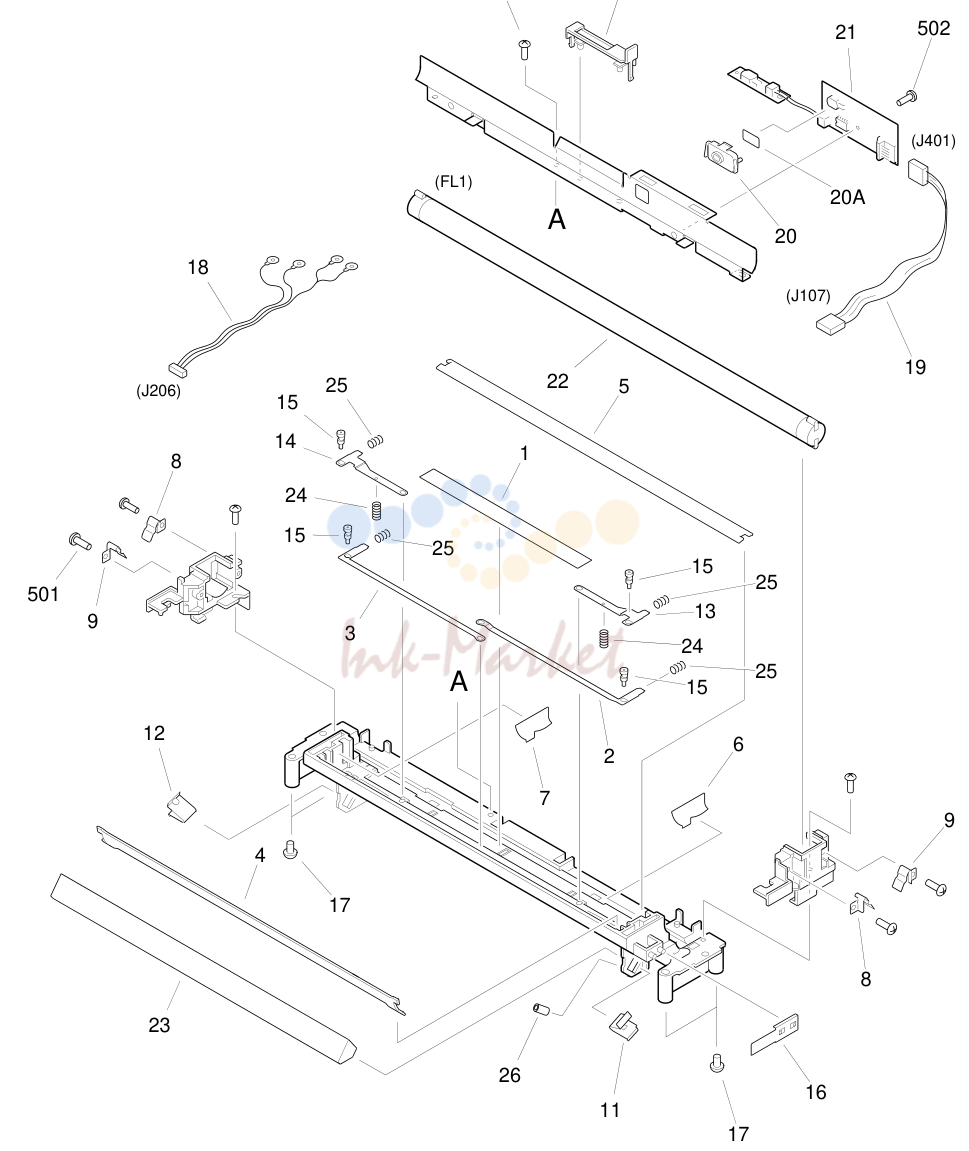

10. FIGURE 400 MIRROR ASSEMBLY 1
11. FIGURE 450 BLANK EXPOSURE LAMP ASSEMBLY
12. FIGURE 530 TRANSFER ASSEMBLY
13. FIGURE 640 DEVELOPING ASSEMBLY
14. FIGURE 810 FIXING ASSEMBLY
15. FIGURE 910 DC POWER SUPPLY PCB ASSEMBLY
16. FIGURE 930 DC CONTROLER PCB ASSEMBLY

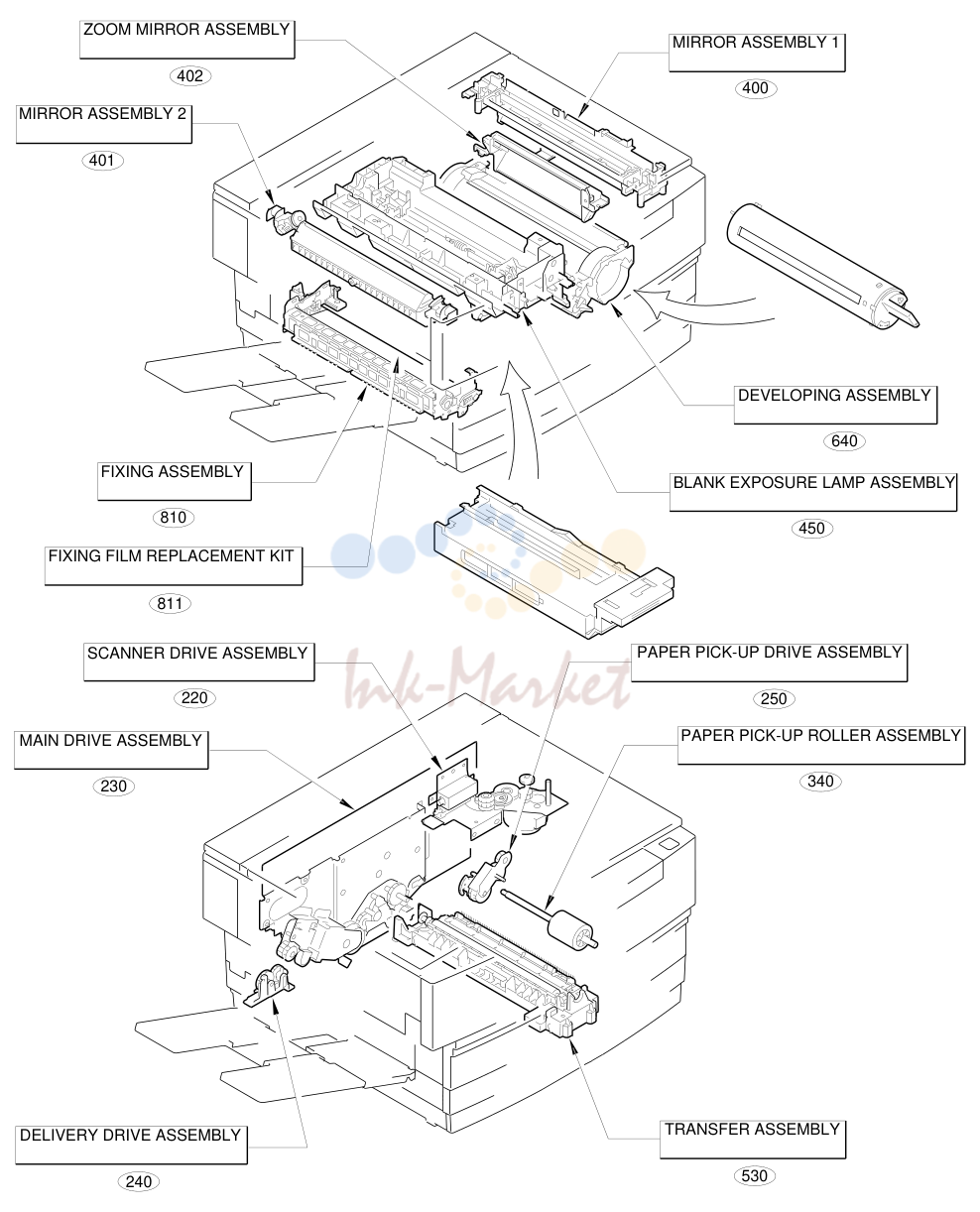

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FB1-7283-000 запросить цену →	SPRING, LEAF
2	FB1-7403-000 запросить цену →	FILM, SLIDE
3	FB1-9766-000 запросить цену →	ROLLER, PICK-UP
4	FB2-4606-000 запросить цену →	RETAINER, GLASS,
5	FB2-4607-000 запросить цену →	RETAINER, GLASS,
6	FB2-4785-000 запросить цену →	SUPPORT, COPYBOARD NP6412
7	FB2-5054-000 запросить цену →	PANEL, REAR NP6412
8	FB2-5055-000 запросить цену →	PANEL, LEFT
9	FB2-5175-000 запросить цену →	TRAY, PICK-UP
10	FB2-5177-000 запросить цену →	TRAY, SUB
11	FB2-5206-000 запросить цену →	PANEL, RIGHT
12	FB2-5210-000 запросить цену →	FLAPPER, SEPARATING
13	FB2-5212-000 запросить цену →	GUIDE, AUXILIALY
14	FB2-5213-000 запросить цену →	LEVER, TRAY
15	FB2-5214-020 запросить цену →	HOLDER, PICK-UP SHAFT
16	FB2-5215-020 запросить цену →	GEAR, 26T
17	FB2-5216-000 запросить цену →	PLATE
18	FB2-5217-000 запросить цену →	ROLLER
19	FB2-5425-000 запросить цену →	TRAY, COPY,
20	FB2-5426-000 запросить цену →	TRAY, COPY,
21	FB2-5428-000 запросить цену →	TRAY, COPY, SUB
22	FB2-5500-000 запросить цену →	SCREW, M4X12
23	FB2-5502-000 запросить цену →	SCREW, STEPPED
24	FB3-0809-000 запросить цену →	LABEL, SERVICE
25	FB3-0824-000 запросить цену →	RETAINER, GLASS NP6412
26	FB3-0850-000 запросить цену →	PANEL, LOWER, FRONT
100	FB3-0867-000 запросить цену →	LABEL, "WARNING" ENGLISH
28		FB4 - 1195 - 00S 1 PLATE, PAPER STOP END, FRONT
29		FB4 - 1196 - 00S 1 PLATE, PAPER STOP END, REAR
30		FB4 - 1197 - 00S 1 KEY TOP, MAIN SWITCH
31	FF5-2875-000 запросить цену →	PLATE, PICK-UP
32	FF5-3728-000 запросить цену →	GLASS, COPYBOARD NP6412
33	FF5-3903-030 запросить цену →	COVER, TOP NP6412
34	FF5-3905-000 запросить цену →	GUIDE, PAPER JUMP NP6412F
35	FF5-6741-000 запросить цену →	PANEL, UPPER, FRONT NP6412
36	FS5-2769-000 запросить цену →	SPRING, COMPRESSION
37	FS5-2770-000 запросить цену →	SPRING, COMPRESSION
38	FS5-2776-000 запросить цену →	SPRING, COMPRESSION
39	FS6-2270-000 запросить цену →	SPRING, COMPRESSION NP6412F
40	ME1-0059-000 запросить цену →	LABEL, NOISE PGP TYPE
41	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6
42	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
43	XH9-0084-000 запросить цену →	DAMPER UNIT
100-3		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

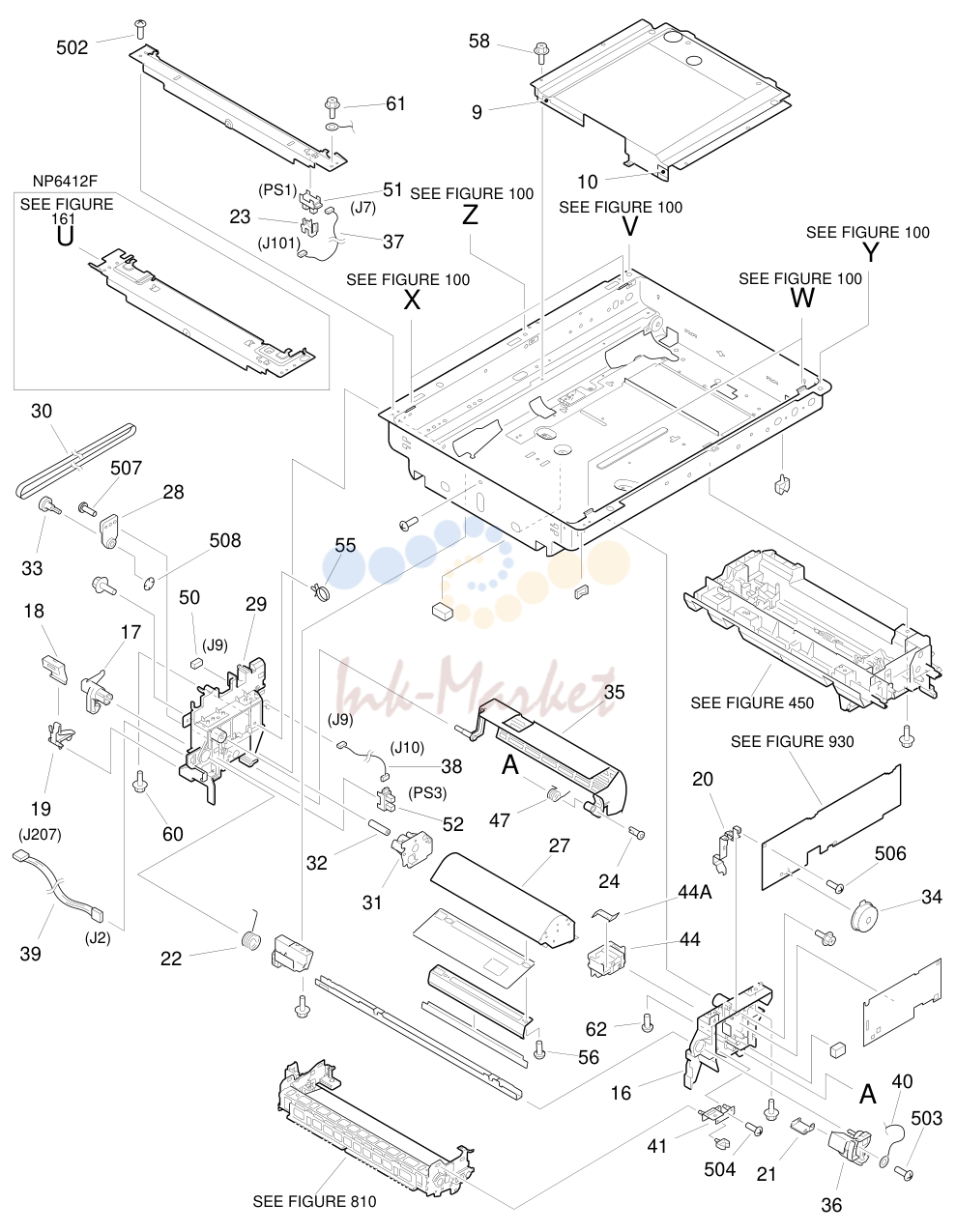

2. FIGURE 101 UPPER MAIN BODY(1/2)

№	Артикул	Описание
101		- NPN RF UPPER MAIN BODY
1	FB2-4603-000 запросить цену →	PLATE, DUST-PROOF
2	FB2-4610-000 запросить цену →	PULLEY, DRIVE
3	FB2-4611-000 запросить цену →	WIRE, MIRROR DRIVE,
4	FB2-4612-000 запросить цену →	WIRE, MIRROR DRIVE,
5	FB2-4613-000 запросить цену →	RETAINER, MIRROR, 6, FRONT
6	FB2-4614-000 запросить цену →	RETAINER, MIRROR, 6, REAR
7	FB2-4622-020 запросить цену →	HOLDER, WIRE
8	FB2-4626-000 запросить цену →	CAP, EDGE
9	FB2-4627-000 запросить цену →	SHEET, LIGHT-BLOCKING,
10	FB2-4628-000 запросить цену →	SHEET, LIGHT-BLOCKING,
11	FB2-4629-020 запросить цену →	HOLDER, LENS
12	FB2-4734-000 запросить цену →	SHEET,
13	FB2-4736-000 запросить цену →	SHEET,
14	FB2-4792-000 запросить цену →	HOOK, WIRE STOPPING
15	FB2-4840-000 запросить цену →	SHEET,
16	FB2-4866-020 запросить цену →	BLOCK, HOOK, FRONT
17	FB2-4870-000 запросить цену →	HOOK, REAR
18	FB2-4871-000 запросить цену →	LEVER, SWITCH
19	FB2-4872-000 запросить цену →	ACTUATOR
20	FB2-4873-000 запросить цену →	PLATE, GROUNDING
21	FB2-4875-000 запросить цену →	PLATE, LEVER GROUNDING
22	FB2-4877-000 запросить цену →	SPRING, TORSION
23	FB2-4942-000 запросить цену →	GUIDE, SENSOR
24	FB2-4943-000 запросить цену →	PIN, HOOK
25	FB2-5501-030 запросить цену →	SCREW, M4X15
26	FB3-0570-000 запросить цену →	PLATE, LINK
27	FB3-0623-000 запросить цену →	FAN, EXHAUST
28	FB3-0626-000 запросить цену →	SUPPORT, PULLEY SHAFT
29	FB3-0627-000 запросить цену →	BLOCK, HOOK, REAR
101-3		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
101	FB3-0630-000 запросить цену →	BELT, FAN
31	FB3-0632-000 запросить цену →	SUPPORT, FAN, REAR
32	FB3-0633-000 запросить цену →	JOINT
33	FB3-0639-000 запросить цену →	PULLEY, FAN
34	FB3-0670-000 запросить цену →	DIAL, DENSITY CONTROL
35	FB3-0736-030 запросить цену →	SHUTTER, FIXING
36		FB4 - 1194 - 00S 1 HOOK, FRONT
37	FF2-9730-000 запросить цену →	CABLE, HOME POSITION SENSOR J7,101
38	FF2-9732-000 запросить цену →	CABLE, DELIVERY SENSOR J9,10
39	FF2-9760-000 запросить цену →	CABLE, FIXING HEATER J2,207
40	FF2-9799-000 запросить цену →	CABLE, GROUNDING
41	FF5-2859-000 запросить цену →	HOLDING PLATE, FIXING ASSEMBLY
42	FF5-2867-020 запросить цену →	PULLEY, IDLER
43	FF5-3716-000 запросить цену →	SHEET,
44	FF5-3912-000 запросить цену →	SUPPORT, FAN, FRONT
45	FG5-3550-000 запросить цену →	DC CONTROLLER CABLE NP6412
46	FN5-4021-000 запросить цену →	MIRROR,
47	FS5-2797-000 запросить цену →	SPRING, TORSION
48	FS5-2802-000 запросить цену →	SPRING, TENSION
49	FS5-2803-020 запросить цену →	SPRING, TENSION
50	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT J9
51	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS1 J7
52	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS3 J10
101	WG8-5187-000 запросить цену →	PHOTO-INTERRUPTER PS2 J12
54	WT2-5041-000 запросить цену →	CLAMP, CABLE
55	WT2-5041-000 запросить цену →	CLAMP, CABLE
56	XA9-0187-000 запросить цену →	SCREW,M3X6
57	XA9-0650-000 запросить цену →	SCREW,M3X6
58	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
59	XA9-0760-000 запросить цену →	SCREW,RS,M3X6 NP6412F
60	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
61	XA9-0794-000 запросить цену →	SCREW,RS,M3X6
62	XA9-0813-000 запросить цену →	SCREW,RS,M3X8
63	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
503	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
505	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
506	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
507	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
508	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
101-5		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

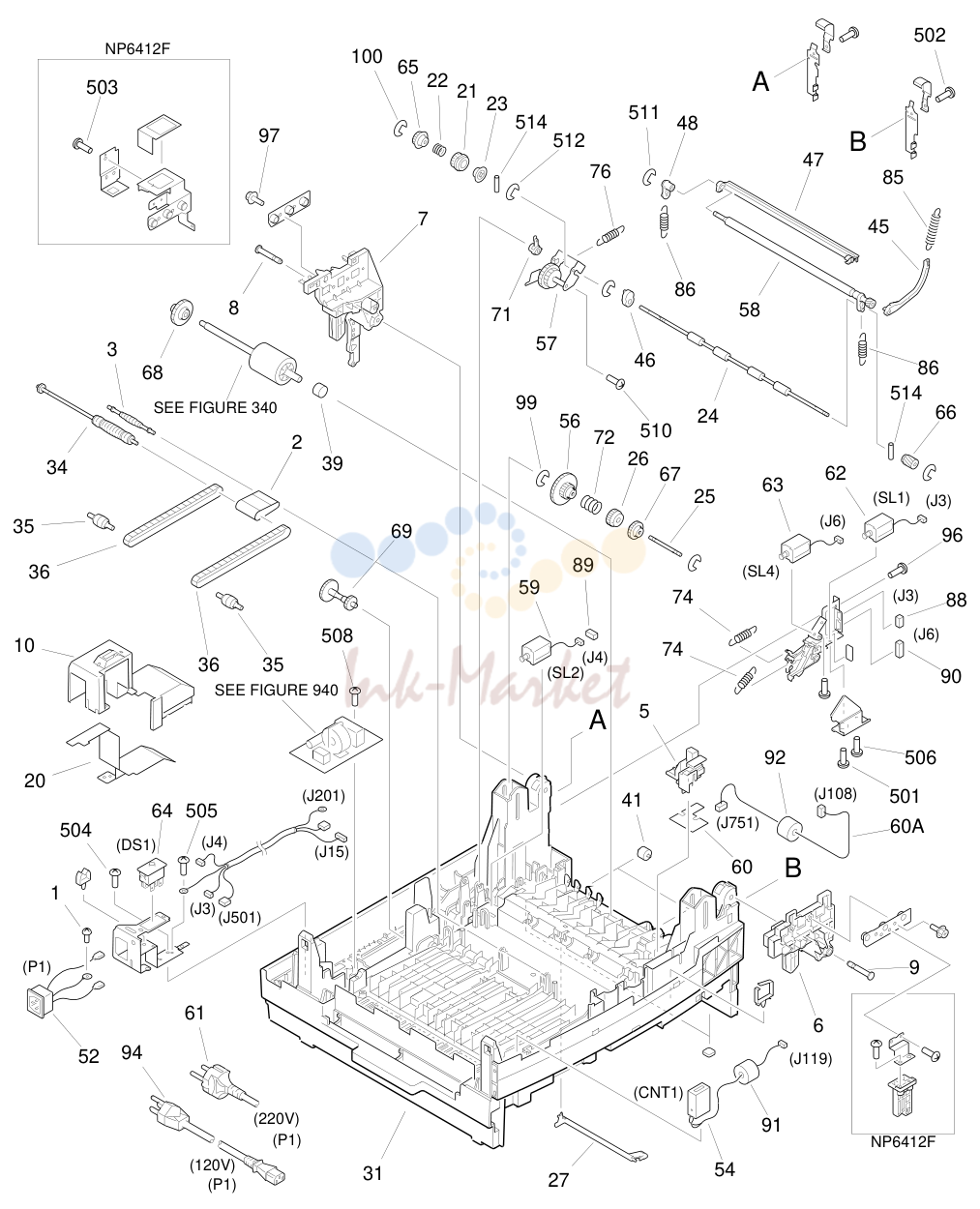

3. FIGURE 102 LOWER MAIN BODY(1/2)

№	Артикул	Описание
102		- NPN RF LOWER MAIN BODY
1	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD
2	FB1-7267-000 запросить цену →	BELT, PAPER FEED,
3	FB1-7270-000 запросить цену →	PULLEY, BELT,
4	FB1-7275-000 запросить цену →	CLAW, SEPARATION
5	FB2-4780-000 запросить цену →	COVER, SENSOR PCB
6	FB2-4928-020 запросить цену →	MOUNT, HINGE, FRONT
7	FB2-4929-000 запросить цену →	MOUNT, HINGE, REAR
8	FB2-4930-000 запросить цену →	PIN, HINGE
9	FB2-4930-000 запросить цену →	PIN, HINGE NP6412
10	FB2-4933-000 запросить цену →	COVER, AC POWER SUPPLY
11	FB2-5030-000 запросить цену →	HOLDER, ROLLER
12	FB2-5031-000 запросить цену →	ROLLER, DELIVERY
13	FB2-5032-000 запросить цену →	GUIDE, ENTRANCE
14	FB2-5033-020 запросить цену →	GUIDE, LOWER, DELIVERY
15	FB2-5034-000 запросить цену →	HOLDER, ENTRANCE GUIDE
16	FB2-5040-000 запросить цену →	ROLLER, CLEANING
17	FB2-5041-000 запросить цену →	BUSHING
18	FB2-5042-000 запросить цену →	SPRING, LEAF
19	FB2-5043-000 запросить цену →	ROLLER, PRESSURE
20	FB2-5060-000 запросить цену →	SHIELD, NOISE
21	FB2-5162-000 запросить цену →	RING, RATCHET
22	FB2-5163-000 запросить цену →	SPRING, CLUTCH
23	FB2-5164-000 запросить цену →	DRUM, CLUTCH
24	FB2-5165-000 запросить цену →	ROLLER, REGISTRATION, LOWER
25	FB2-5182-000 запросить цену →	SHAFT, CLUTCH
26	FB2-5183-000 запросить цену →	RING, RATCHET
27	FB2-5221-020 запросить цену →	LEVER, SENSOR
28	FB2-5222-000 запросить цену →	LEVER, CLUTCH
102-3		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FB2-5223-000 запросить цену →	SHEET, GUIDE
30	FB2-5224-000 запросить цену →	ARM, PAPER PICK-UP
31	FB2-5301-000 запросить цену →	N 1 FRAME, BASE
32	FB2-5304-000 запросить цену →	BLOCK, HINGE SLIDING
33	FB2-5305-000 запросить цену →	PIN, SLIDE,
34	FB2-5309-000 запросить цену →	PULLEY, BELT,
35	FB2-5310-000 запросить цену →	PULLEY, BELT,
36	FB2-5311-000 запросить цену →	BELT, PAPER FEED,
37	FB2-5380-030 запросить цену →	PAD, SEPARATION
38	FB2-5381-000 запросить цену →	BLOCK, PAD
39	FB2-5382-000 запросить цену →	HOLDER, ROLLER
40	FB2-5383-020 запросить цену →	FLAG, SENSING,
41	FB2-5385-000 запросить цену →	ROLLER
42	FB2-5388-000 запросить цену →	FLAG, SENSING,
43	FB2-5392-020 запросить цену →	PLATE, FLAG HOLDING
44	FB3-0732-000 запросить цену →	SHAFT, SLIDE, 2 NP6412
45	FB3-0743-000 запросить цену →	ARM, PRESSURE RELEASE
46	FB3-0744-000 запросить цену →	BUSHING, SWING
47	FB3-0745-000 запросить цену →	GUIDE, REGISTRATION, UPPER
48	FB3-0748-000 запросить цену →	BUSHING, UPPER REGISTRATION
49	FB3-0831-000 запросить цену →	LEVER, SUPPORT NP6412F
50	FB3-0832-000 запросить цену →	HOLDER, LEVER NP6412F
51	FB3-0840-000 запросить цену →	FOOT, AUXILIARY
52	FF2-9789-000 запросить цену →	CABLE, AC INLET
53	FF2-9800-000 запросить цену →	CABLE, GROUNDING NP6412F
54	FF3-1215-000 запросить цену →	COUNTER CNT1 J119
55	FF5-2858-000 запросить цену →	COVER
56	FF5-3714-000 запросить цену →	GEAR, 17T/80T
57	FF5-3927-000 запросить цену →	PLATE, REGIST SWING
102	FF5-3928-020 запросить цену →	ROLLER, REGISTRATION, UPPER
59	FF9-1504-000 запросить цену →	SOLENOID SL2 J4
60	FG5-5496-000 запросить цену →	SENSOR PCB UNIT
61	FH2-5761-000 запросить цену →	CORD, POWER SUPPLY 220V P1
62	FH7-5627-000 запросить цену →	SOLENOID, DC24V SL1 J3
63	FH7-5628-000 запросить цену →	SOLENOID, DC24V SL4 J6
64	FH7-6216-000 запросить цену →	SWITCH, INTERLOCK DS1
65	FS5-0883-000 запросить цену →	GEAR, 34T
66	FS5-0885-000 запросить цену →	GEAR, 14T
67	FS5-0887-000 запросить цену →	GEAR, 25T
68	FS5-0903-000 запросить цену →	GEAR, 36T
69	FS5-0913-020 запросить цену →	GEAR, 17T/18T
70	FS5-0915-000 запросить цену →	GEAR, 14T
71	FS5-1440-000 запросить цену →	BUSHING, REGISTRATION, REAR
72	FS5-2351-000 запросить цену →	SPRING, CLUTCH
73	FS5-2767-000 запросить цену →	SPRING, TENSION
74	FS5-2771-000 запросить цену →	SPRING, TENSION
75	FS5-2772-000 запросить цену →	SPRING, TENSION
76	FS5-2773-000 запросить цену →	SPRING, TENSION
77	FS5-2778-000 запросить цену →	SPRING, COMPRESSION
78	FS5-2783-000 запросить цену →	SPRING, TENSION
79	FS5-2798-000 запросить цену →	SPRING, COMPRESSION
80	FS5-2799-000 запросить цену →	SPRING, TORSION
81	FS5-2800-000 запросить цену →	SPRING, TENSION
82	FS5-2806-000 запросить цену →	SPRING, COMPRESSION NP6412
83	FS6-2232-000 запросить цену →	SPRING, COMPRESSION
84	FS6-2233-000 запросить цену →	SPRING, COMPRESSION NP6412
102-5		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FS6-2239-000 запросить цену →	SPRING, TENSION
86	FS6-2240-000 запросить цену →	SPRING, TENSION
87	FS6-2241-000 запросить цену →	SPRING, TENSION NP6412F
88	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J3
89	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J4
90	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT J6
91	WE8-0087-000 запросить цену →	FERRITE CORE
92	WE8-5093-000 запросить цену →	FERRITE CORE 120V
93	WT2-5041-000 запросить цену →	CLAMP, CABLE
94	WT3-5021-000 запросить цену →	CORD, POWER SUPPLY 120V P1
95	XA9-0591-000 запросить цену →	SCREW,M3X8 NP6412F
96	XA9-0591-000 запросить цену →	SCREW,M3X8
97	XA9-0763-000 запросить цену →	SCREW,RS,M3X11
98	XA9-0773-000 запросить цену →	SCREW,P,M4X12
99	XD9-0134-000 запросить цену →	RING,E
100	XD9-0134-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB1-2300-509 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X5
503	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6 NP6412F
504	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8
505	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
506	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
507	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6 NP6412F
508	XB2-8300-607 запросить цену →	SCREW,W/WASHER,M3X6
509	XB4-7301-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X10 NP6412F
510	XB6-7300-609 запросить цену →	SCREW,TP,M3X6
511	XD2-1100-322 запросить цену →	RING,E
512	XD2-1100-502 запросить цену →	RING,E
513	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
514	XD3-2160-062 запросить цену →	PIN,DOWEL
130	FG5-5450-000 запросить цену →	CONTROL PANEL ASSEMBLY NP6412
1	FB3-0661-000 запросить цену →	KEY TOP, START
2	FB3-0662-000 запросить цену →	KEY TOP, CLEAR/STOP
3	FB3-0663-000 запросить цену →	KEY TOP, NUMBER
4	FB3-0664-000 запросить цену →	KNOB, DENSITY CONTROL
5	FB3-0665-000 запросить цену →	COVER, LED
6	FB3-0666-020 запросить цену →	KEY TOP, FUNCTION,
7	FB3-0667-020 запросить цену →	KEY TOP, FUNCTION,
8	FB4-1142-000 запросить цену →	PANEL, CLEAR SEE NOTE
130-1		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
160	FG5-3532-000 запросить цену →	COPYBOARD COVER ASSEMBLY NP6412
1	FA9-3102-000 запросить цену →	BRUSH, CLEANING
2	FB1-8870-000 запросить цену →	SHEET, COPYBOARD
3	FB2-5423-000 запросить цену →	COVER, COPYBOARD, LARGE
4	FB2-5424-000 запросить цену →	COVER, COPYBOARD, SMALL
5	FB3-3406-000 запросить цену →	LABEL, "CAUTION, DRUM CHANGE" NP6412 PGP TYPE

4. FIGURE 161 ADF ASSEMBLY (NP6412F)(1/2)

№	Артикул	Описание
161		- NPN RF ADF ASSEMBLY NP6412F
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-2873-000 запросить цену →	RING, E
3	FB3-0829-000 запросить цену →	PIN, DF SUPPORT
4	FB3-3311-000 запросить цену →	CROSSMEMBER, DELIVERY
5	FB3-3312-000 запросить цену →	ELIMINATOR, STATIC CHARGE
6	FB3-3314-020 запросить цену →	ROLLER, BELT,
7	FB3-3315-020 запросить цену →	SHAFT, BELT
8	FB3-3316-000 запросить цену →	SPRING, TORSION
9	FB3-3321-000 запросить цену →	SPRING, TORSION
10	FB3-3322-000 запросить цену →	LINK, RELEASE
11	FB3-3323-000 запросить цену →	SHAFT, TENSION
12	FB3-3324-000 запросить цену →	FLAG, SENSOR
13	FB3-3325-000 запросить цену →	MOUNT, SENSOR
14	FB3-3326-000 запросить цену →	COVER, POCKET
15	FB3-3330-000 запросить цену →	SPRING, TORSION
16	FB3-3332-000 запросить цену →	ROLLER, RUBBER
17	FB3-3335-000 запросить цену →	COVER, PAD
18	FB3-3336-000 запросить цену →	ROLLER, GUIDE
19	FB3-3338-000 запросить цену →	SHEET,
20	FB3-3342-000 запросить цену →	FLAG, SENSOR,
21	FB3-3343-000 запросить цену →	SPRING, TORSION
22	FB3-3344-000 запросить цену →	FLAG, SENSOR,
23	FB3-3345-000 запросить цену →	SPRING, TORSION
24	FB3-3346-000 запросить цену →	SHAFT, REGISTRATION
25	FB3-3347-000 запросить цену →	LINK, PRESSURE
26	FB3-3348-000 запросить цену →	LEVER, RELEASE
27	FB3-3356-000 запросить цену →	HINGE, LEFT, UPPER
28	FB3-3357-020 запросить цену →	HINGE, LEFT, LOWER
29	FB3-3358-000 запросить цену →	SHAFT, LEFT HINGE
161-3		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
161	FB3-3361-000 запросить цену →	FOOT, HINGE, RIGHT
31	FB3-3364-000 запросить цену →	LABEL, OPERATION,
32	FB3-3365-000 запросить цену →	ROLLER, DRIVE
33	FB3-3401-000 запросить цену →	BUSHING, LEVER
34	FB3-3402-020 запросить цену →	ROLLER, BELT,
35	FB3-3406-000 запросить цену →	LABEL, "CAUTION, DRUM CHANGE" ENGLISH
36	FB4-1163-000 запросить цену →	LABEL
37	FF3-1070-000 запросить цену →	CABLE, GROUNDING
38	FF5-4674-000 запросить цену →	HOLDER, ROLLER
39	FF5-4677-000 запросить цену →	PLATE, PAPER LIFTER
40	FF5-4679-000 запросить цену →	FLAPPER
41	FF5-6753-000 запросить цену →	HANDLE, UPPER
42	FG2-7467-000 запросить цену →	CABLE, INTERFACE J1,2,101,102
43	FG2-7469-000 запросить цену →	CABLE, SENSOR, 1 J5,105,201
44	FG2-7470-000 запросить цену →	CABLE, SENSOR, 2 J105,202,203
45	FG2-7471-000 запросить цену →	CABLE, MICROSWITCH J6
46	FS1-1190-000 запросить цену →	BUSHING
47	FS5-3458-000 запросить цену →	PULLEY, 44T
48	FS5-6453-000 запросить цену →	ROLLER,
49	FS5-6454-000 запросить цену →	ROLLER, REGISTRATION
50	FS5-6455-000 запросить цену →	ROLLER,
51	FS6-2369-000 запросить цену →	SPRING, COMPRESSION
52	FS6-2370-000 запросить цену →	SPRING, COMPRESSION
161	FS6-2371-000 запросить цену →	SPRING, COMPRESSION
54	FS6-2373-000 запросить цену →	SPRING, COMPRESSION
55	FS6-2374-000 запросить цену →	SPRING, COMPRESSION
56	FS6-8089-000 запросить цену →	LABEL, OPERATION,
57	FS6-8090-000 запросить цену →	LABEL, OPERATION,
58	FS6-8195-000 запросить цену →	LABEL, OPERATION,
59	WC4-5030-000 запросить цену →	MICROSWITCH MS1
60	WG8-5206-010 запросить цену →	PHOTO-INTERRUPTER PI2,3 J202,203
61	WG8-5309-000 запросить цену →	PHOTO-INTERRUPTER PI1 J201
62	WT2-5041-000 запросить цену →	CLAMP, CABLE
63	XA9-0605-000 запросить цену →	SCREW,M4X8
64	XA9-0605-000 запросить цену →	SCREW,M4X8
65	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
66	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
67	XA9-0633-000 запросить цену →	SCREW,RS,M4X8
68	XA9-0976-000 запросить цену →	SCREW,P,M4X16
69	XG9-0237-000 запросить цену →	BEARING, BALL
501	XB1-2301-209 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X12
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
504	XB2-6300-607 запросить цену →	SCREW,W/WASHER,M3X6
505	XB4-7301-209 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X12
506	XB6-7301-609 запросить цену →	SCREW,TP,M3X16
507	XD2-1100-322 запросить цену →	RING,E
508	XD2-1100-642 запросить цену →	RING,E
509	XD2-2100-802 запросить цену →	RING,GRIP
510	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
161-5		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
162	FG5-6418-000 запросить цену →	ADF TRAY ASSEMBLY NP6412F
1	FB3-3391-000 запросить цену →	COVER, LOWER NP6412F
2	FB3-3395-000 запросить цену →	GEAR, 20T
3	FB3-3396-000 запросить цену →	PLATE, SLIDE
4	FB3-3397-000 запросить цену →	TRAY, SUB NP6412F INCH SIZE
5	FF5-6756-000 запросить цену →	GUIDE, SLIDE, FRONT
6	FF5-6757-000 запросить цену →	GUIDE, SLIDE, REAR
7	FF5-6758-000 запросить цену →	TRAY, DOCUMENT
8	FS6-8197-000 запросить цену →	LABEL, "PAPER SIZE" NP6412F
501	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6

5. FIGURE 220 SCANNER DRIVE ASSEMBLY

№	Артикул	Описание
220	FG5-3465-040 запросить цену →	SCANNER DRIVE ASSEMBLY
1	FB2-4616-000 запросить цену →	PULLEY
2	FB2-4701-020 запросить цену →	ARM, SOLENOID,
3	FB2-4702-000 запросить цену →	WIRE, SCANNER DRIVE SEE NOTE
4	FB2-4703-000 запросить цену →	ARM, SOLENOID,
5	FB2-4704-000 запросить цену →	BLOCK, WIRE STOP SEE NOTE
6	FH6-1079-000 запросить цену →	MOTOR, STEPPING M2 J110
7	FH7-5564-000 запросить цену →	SOLENOID, DC24V SL3 J5
8	FS5-0917-000 запросить цену →	GEAR, 40T
9	FS5-0918-000 запросить цену →	GEAR, 24T/39T
10	FS5-0919-000 запросить цену →	GEAR, 53T SEE NOTE
11	FS5-1439-000 запросить цену →	BUSHING
12	FS5-2821-000 запросить цену →	SPRING, TENSION
13	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J5
14	VS1-5057-006 запросить цену →	CONNECTOR, SNAP TIGHT J15
15	XA9-0187-000 запросить цену →	SCREW,M3X6 SEE NOTE
16	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
17	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4

6. FIGURE 230 MAIN DRIVE ASSEMBLY

№	Артикул	Описание
230	FG5-5476-000 запросить цену →	MAIN DRIVE ASSEMBLY
1	FB2-4854-000 запросить цену →	PLATE, BLANKING
2	FB2-4927-000 запросить цену →	MOUNT, TERMINAL, UPPER SEE NOTE
3	FB3-0583-000 запросить цену →	SPRING, LEAF SEE NOTE
4	FB3-0629-000 запросить цену →	PLATE, IDLER HOLDER
5	FF2-9724-000 запросить цену →	CABLE, TERMINAL, PRIMARY SEE NOTE
6	FF2-9725-000 запросить цену →	CABLE, TERMINAL, TRANSFER SEE NOTE
7	FF2-9726-000 запросить цену →	CABLE, TERMINAL SEE NOTE
8	FF2-9727-000 запросить цену →	CABLE, TERMINAL, ELIMINATOR SEE NOTE
9	FF5-2887-000 запросить цену →	N 1 FRONT PANEL, AUXILIARY
10	FF5-2888-000 запросить цену →	PLATE, SWING
11	FH6-1209-000 запросить цену →	MOTOR, DC24V SEE NOTE
12	FS5-0905-000 запросить цену →	GEAR, 58T/35T
13	FS5-0906-000 запросить цену →	GEAR, 48T/34T
14	FS5-0907-000 запросить цену →	GEAR, 41T
15	FS5-0908-000 запросить цену →	GEAR, 25T
16	FS5-2785-000 запросить цену →	SPRING, TENSION
17	FS5-6393-000 запросить цену →	ROLLER, IDLER
18	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
19	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6 SEE NOTE
20	XA9-0762-000 запросить цену →	SCREW,RS,M3X8 SEE NOTE
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6 SEE NOTE
503	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8 SEE NOTE
504	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10 SEE NOTE
240	FG5-3501-000 запросить цену →	DELIVERY DRIVE ASSEMBLY
1	FB2-5052-000 запросить цену →	SHAFT, GEAR
2	FS5-0911-000 запросить цену →	GEAR, 20T
3	FS5-0912-000 запросить цену →	GEAR, 40T/39T
4	FS5-2786-000 запросить цену →	SPRING, COMPRESSION
240-1		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
250	FG5-3511-000 запросить цену →	PICK-UP DRIVE ASSEMBLY
1	FB2-5198-000 запросить цену →	GEAR, 32T
2	FB2-5199-000 запросить цену →	SPRING, TORSION
3	FF5-2874-000 запросить цену →	PLATE, SWING
4	FS5-0890-000 запросить цену →	GEAR, 32T
5	FS5-0900-000 запросить цену →	GEAR, 18T
6	XD9-0136-000 запросить цену →	RING,E

7. FIGURE 290 ADF DRIVE ASSEMBLY (NP6412F)

№	Артикул	Описание
290	FG5-6416-000 запросить цену →	ADF DRIVE ASSEMBLY NP6412F
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-3268-000 запросить цену →	BELT, TIMING, COGGED
3	FB3-3353-000 запросить цену →	PLATE, GROUNDING SEE NOTE
4	FB3-3371-000 запросить цену →	MOUNT, MOTOR
5	FB3-3373-020 запросить цену →	ROLLER, PAPER PICK-UP
6	FB3-3375-000 запросить цену →	PAD, TORQUE
7	FB3-3377-000 запросить цену →	SUPPORT, REGIST. SHAFT
8	FB3-3400-000 запросить цену →	RING, E
9	FB4-1148-000 запросить цену →	BLOCK, CAM LINK,
10	FB4-1149-000 запросить цену →	BLOCK, CAM LINK,
11	FB4-1150-000 запросить цену →	HOLDER, PAPER PICK-UP ROLLER
12	FB4-1151-000 запросить цену →	ROLLER, PAPER PICK-UP
13	FF3-1070-000 запросить цену →	CABLE, GROUNDING
14	FF5-4681-000 запросить цену →	PLATE, CHANGE
15	FF5-6754-000 запросить цену →	MOUNT, DRIVER
16	FG2-7468-000 запросить цену →	CABLE, MOTOR
17	FH6-1237-000 запросить цену →	STEPPING MOTOR, DC24V
18	FH6-1238-000 запросить цену →	MOTOR, DC24V
19	FS1-1190-000 запросить цену →	BUSHING
20	FS1-1213-000 запросить цену →	BUSHING
21	FS5-3457-000 запросить цену →	GEAR, 14T/44T
22	FS5-9362-000 запросить цену →	SCREW,STEPPED,M4
23	FS6-0613-000 запросить цену →	GEAR, 40T
24	FS6-0617-000 запросить цену →	GEAR, PICK-UP, 44T
25	FS6-0618-000 запросить цену →	GEAR, 16T/64T
26	FS6-0619-000 запросить цену →	GEAR, 30T
27	FS6-0620-000 запросить цену →	GEAR, 35T
28	FS6-0622-000 запросить цену →	GEAR, CAM, 44T
29	XA9-0605-000 запросить цену →	SCREW,M4X8 SEE NOTE
290	XF9-0350-000 запросить цену →	BELT, TIMING
501	XA1-7260-309 запросить цену →	SCREW,MACH.,PAN HEAD,M2.6X3
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2402-009 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X20
504	XD2-1100-502 запросить цену →	RING,E
505	XD2-1200-322 запросить цену →	RING,E
506	XD3-2200-122 запросить цену →	PIN,DOWEL
507	XD3-2200-142 запросить цену →	PIN,DOWEL
290-3		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

8. FIGURE 300 CASSETTE

№	Артикул	Описание
300		- NPN RF CASSETTE
1	FA9-3102-000 запросить цену →	BRUSH, CLEANING NP6412F
2	FB2-2559-000 запросить цену →	SHEET, LIFTING PLATE
3	FB2-4863-000 запросить цену →	ROLLER, HOOK
4	FB2-4864-000 запросить цену →	SHAFT, ROLLER
5	FB2-5402-020 запросить цену →	PLATE, PAPER LIFTING
6	FB2-5403-020 запросить цену →	LATCH, HANDLE
7	FB2-5404-020 запросить цену →	PLATE, SIZE, END EXCEPT LTR
8	FB2-5405-000 запросить цену →	PLATE, SIZE, SIDE, REAR
9	FB2-5406-020 запросить цену →	PLATE, SIZE, SIDE, FRONT
10	FB2-5407-020 запросить цену →	CATCH, PAPER, LIFTING
11	FB2-5408-000 запросить цену →	PIN, LEVER
12	FB2-5409-000 запросить цену →	LABEL, PLATE, LIFTING EXCEPT LTR
13	FB2-5410-000 запросить цену →	HOOK, LATCH
14	FB2-5412-000 запросить цену →	LABEL, "PAPER WARNING"
15	FB2-5413-000 запросить цену →	BRUSH, GROUNDING
16	FB2-5414-020 запросить цену →	BLOCK, SIDE STOP, RIGHT
17	FB2-5415-020 запросить цену →	BLOCK, SIDE STOP, LEFT
18	FB2-5420-000 запросить цену →	LABEL, "PAPER SIZE"
19	FB2-6043-000 запросить цену →	PLATE, CATCH,
20	FB2-6044-000 запросить цену →	PLATE, CATCH,
21	FB3-3531-000 запросить цену →	GUIDE, LEAF SPRING
22	FB3-3547-000 запросить цену →	SPRING, LEAF
23	FB3-3548-000 запросить цену →	LABEL, "PAPER END" LTR
24	FF5-2903-000 запросить цену →	SPRING, LEAF, LARGE
25	FF5-2904-000 запросить цену →	SPRING, LEAF, SMALL
26	FS5-0904-020 запросить цену →	GEAR, 20T
27	FS5-2650-000 запросить цену →	SPRING, COMPRESSION
300	FS5-2780-000 запросить цену →	SPRING, TENSION
29	FS5-2781-020 запросить цену →	SPRING, COMPRESSION
30	FS5-2782-000 запросить цену →	SPRING, TENSION
31	FS5-2810-000 запросить цену →	SPRING, COMPRESSION
32	FS6-8347-000 запросить цену →	LABEL, "WARNING, PAPER HEIGHT"
33	FS6-8401-000 запросить цену →	LABEL, "WARNING, PAPER HEIGHT"
34	XZ9-0422-000 запросить цену →	SUPPORT, STOP
501	XB1-2300-407 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB4-7300-509 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5
300-3		COPYRIGHT © 1997 CANON INC. CANON NP6412 / 6412F REV.0 DEC. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
340	FG5-3531-000 запросить цену →	PICK-UP ROLLER ASSEMBLY CASSETTE
1	FA4-1159-000 запросить цену →	RING, RETAINING
2	FB1-8581-000 запросить цену →	ROLLER, MULTI FEED
501	XD3-2160-142 запросить цену →	PIN,DOWEL

9. FIGURE 355 ADF DELIVERY ASSEMBLY (NP6412F)

№	Артикул	Описание
355	FG5-6413-000 запросить цену →	ADF DELIVERY ASSEMBLY NP6412F
1	FB3-3379-000 запросить цену →	CROSSMEMBER, ELIMINATOR
2	FB3-3382-000 запросить цену →	SUPPORT, PAPER JUMP GUIDE
3	FB3-3383-000 запросить цену →	PLATE, ROLLER PRESSURE
4	FB3-3385-020 запросить цену →	ROLLER, PAPER DELIVERY
5	FB3-3386-000 запросить цену →	ROLLER, PAPER FEED
6	FB3-3387-000 запросить цену →	BELT, DOCUMENT FEED
7	FB3-3388-000 запросить цену →	ELIMINATOR, STATIC CHARGE,
8	FF3-1071-000 запросить цену →	CABLE, GROUNDING
9	FF5-4685-020 запросить цену →	FRAME, PAPER DELIVERY
10	FF5-4686-000 запросить цену →	PLATE, DELIVERY GUIDE
11	FS1-1205-000 запросить цену →	BUSHING
12	FS1-1341-000 запросить цену →	BUSHING
13	FS1-1422-000 запросить цену →	BUSHING
14	FS5-3459-000 запросить цену →	PULLEY, 14T
15	FS5-3460-000 запросить цену →	PULLEY, 26T
16	FS5-6455-000 запросить цену →	ROLLER,
17	FS6-2375-000 запросить цену →	SPRING, COMPRESSION
18	XA9-0633-000 запросить цену →	SCREW,RS,M4X8 SEE NOTE
19	XF9-0562-000 запросить цену →	BELT, TIMING
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XD2-1100-322 запросить цену →	RING,E
504	XD2-1100-502 запросить цену →	RING,E
505	XD2-1100-642 запросить цену →	RING,E
