Canon NP 6317 — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM (1/2)
2. EXTERNAL COVERS,PANELS,ETC.
3. MACHINE FRONT PLATE
4. INTERNAL COMPONENTS 1
5. FIGURE R Q/
6. MACHINE REAR PLATE
7. MACHINE BOTTOM PLATE
8. CONTROL PANEL ASSEMBLY

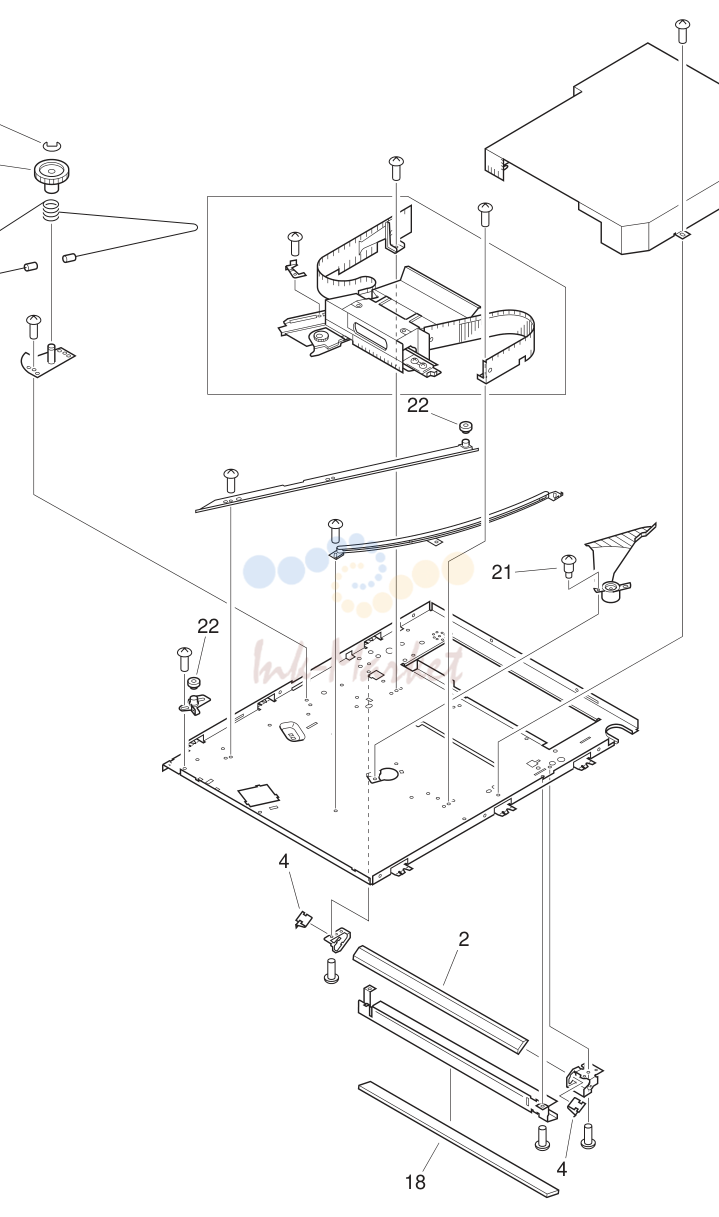

9. LENS MOUNT ASSEMBLY (1/2)

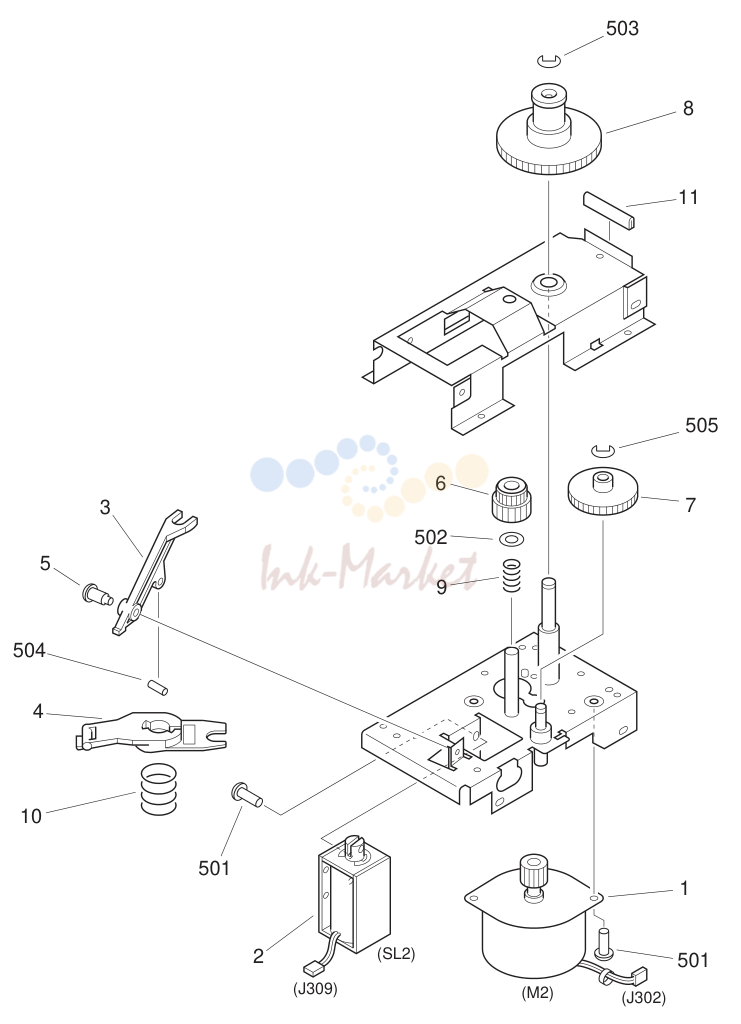

10. SCANNER DRIVE ASSEMBLY

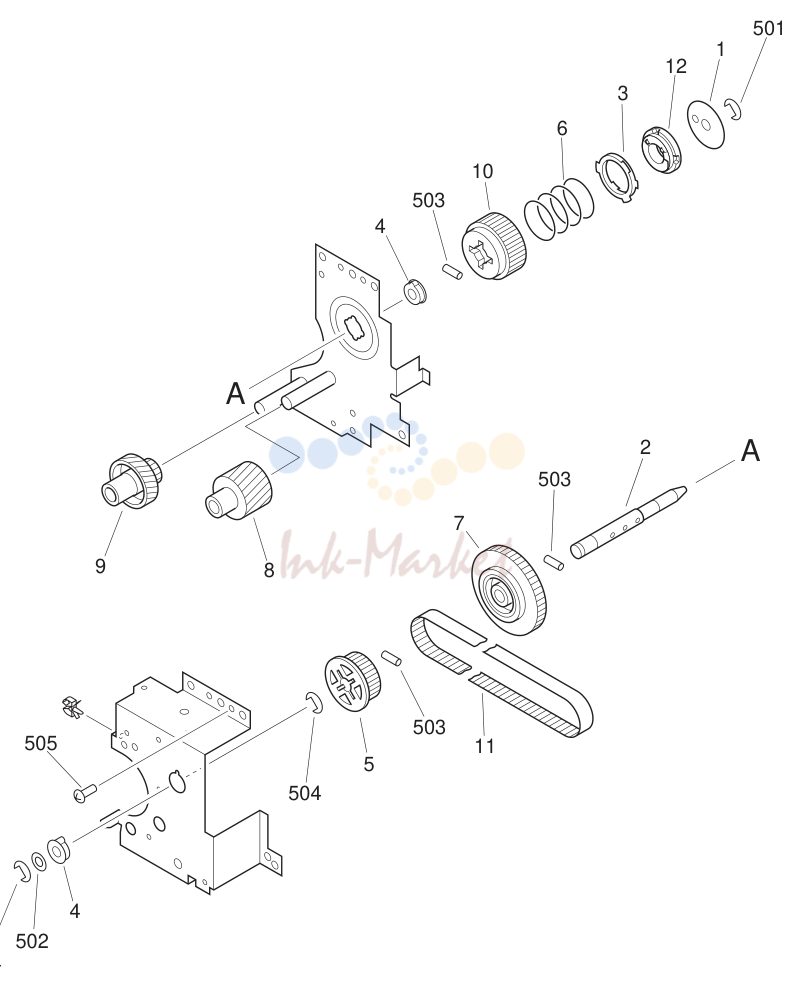

11. DRUM DRIVE ASSEMBLY

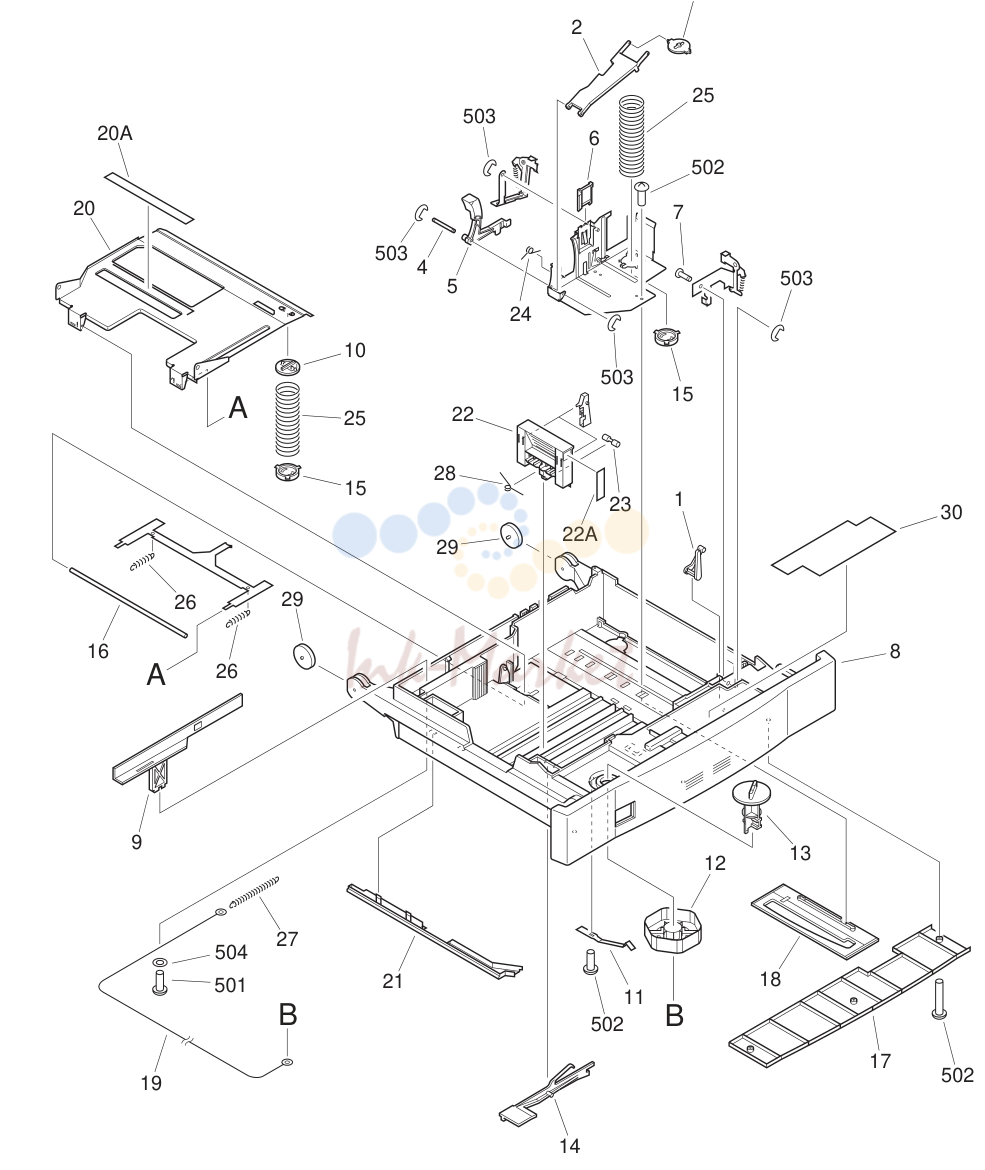

12. CASSETTE

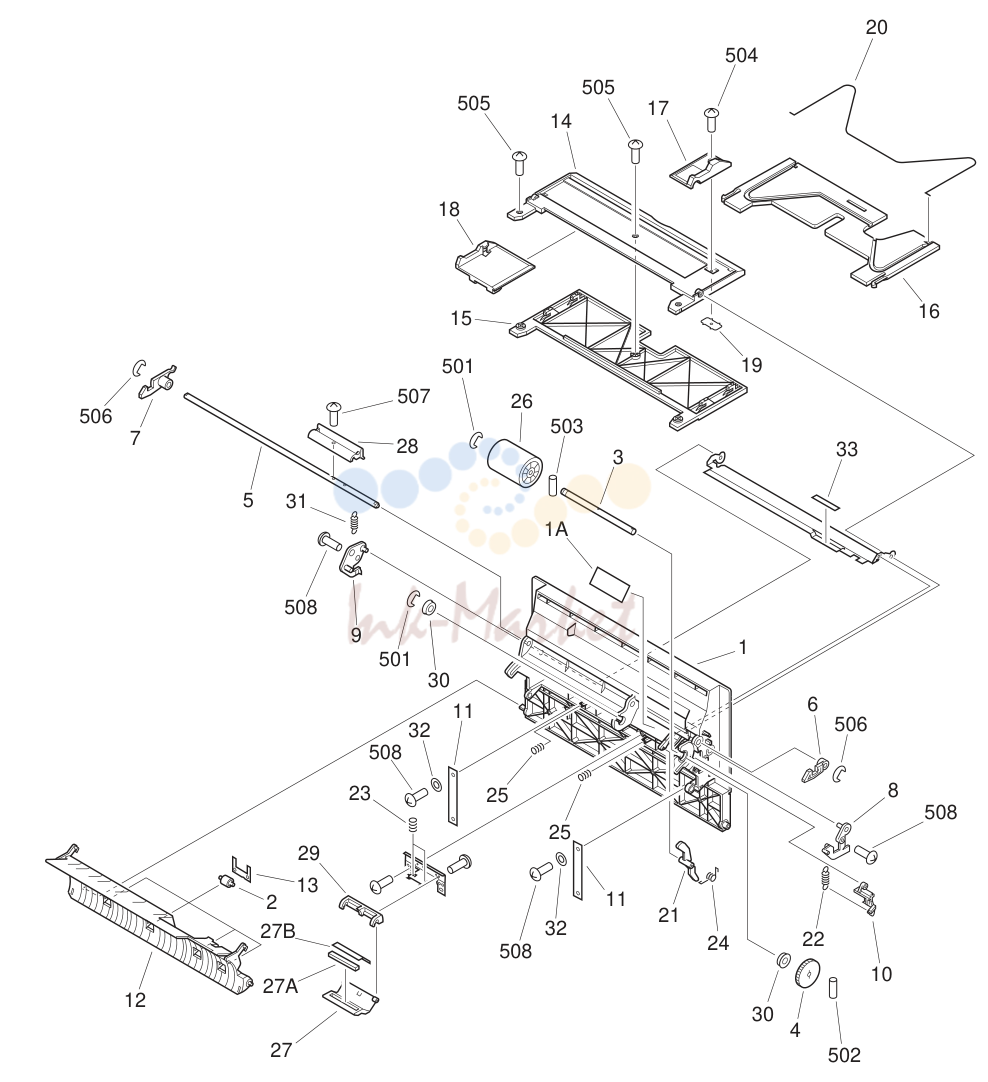

13. MULTI FEEDER ASSEMBLY

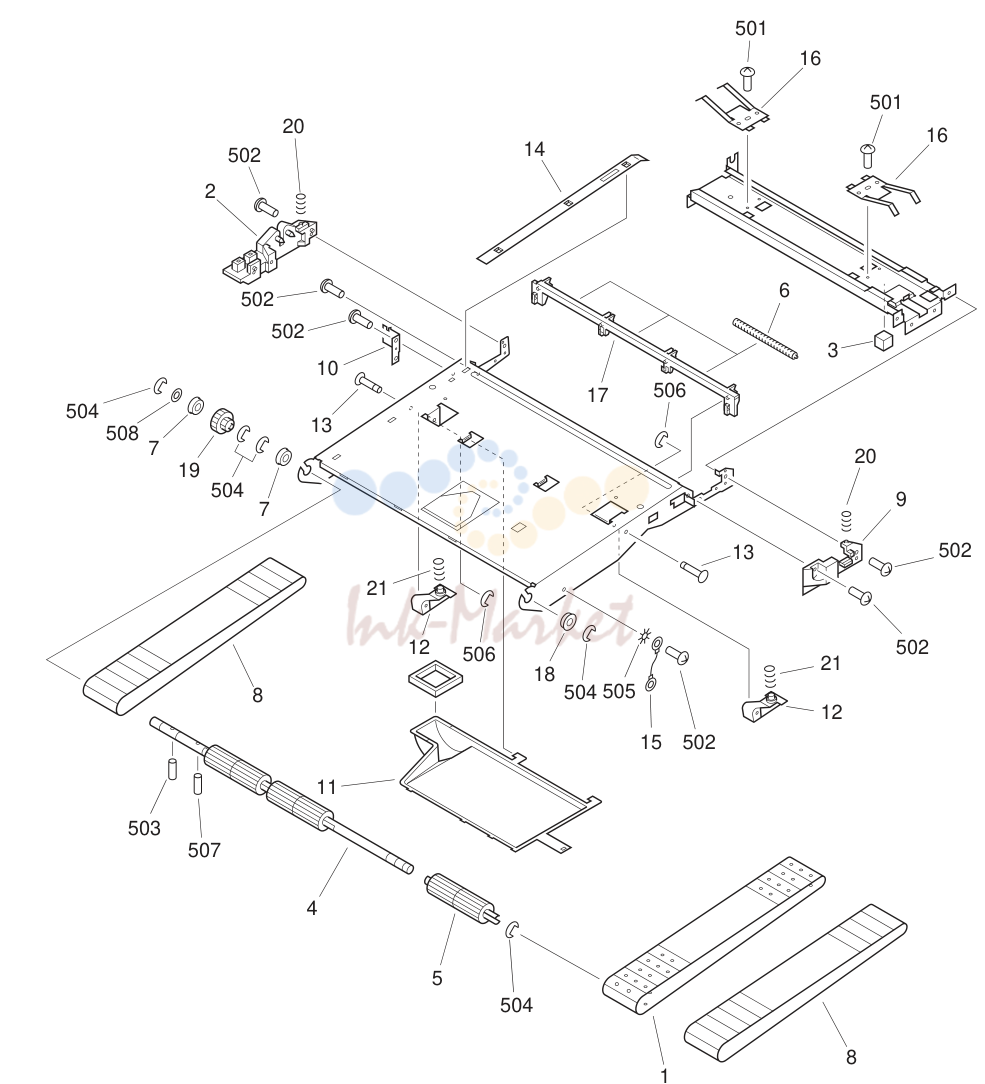

14. FEEDER ASSEMBLY

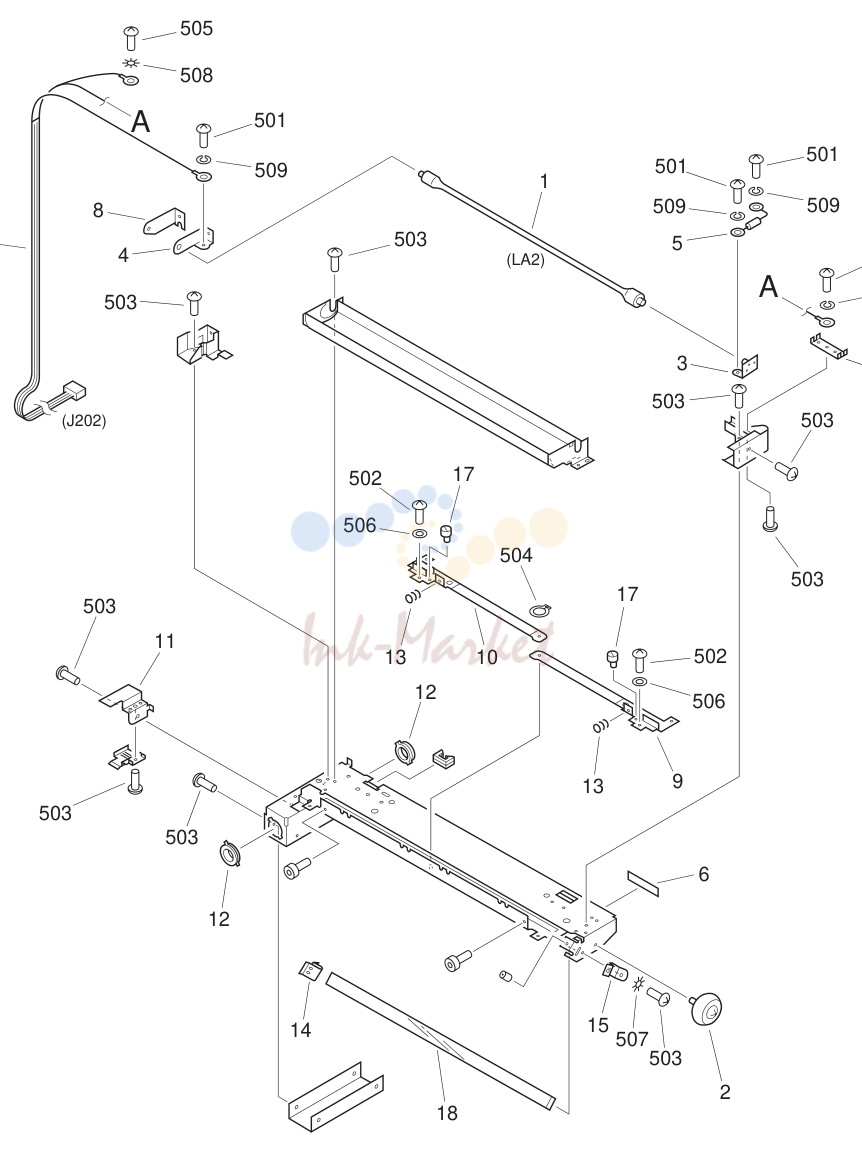

15. MIRROR ASSEMBLY 1

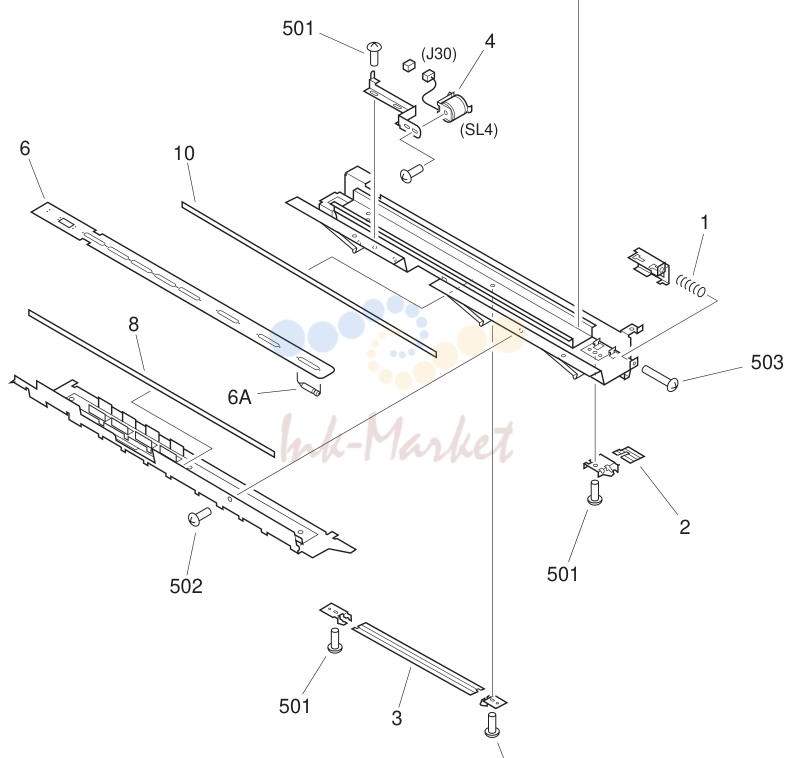

16. BLANK EXPOSURE LAMP ASSEMBLY

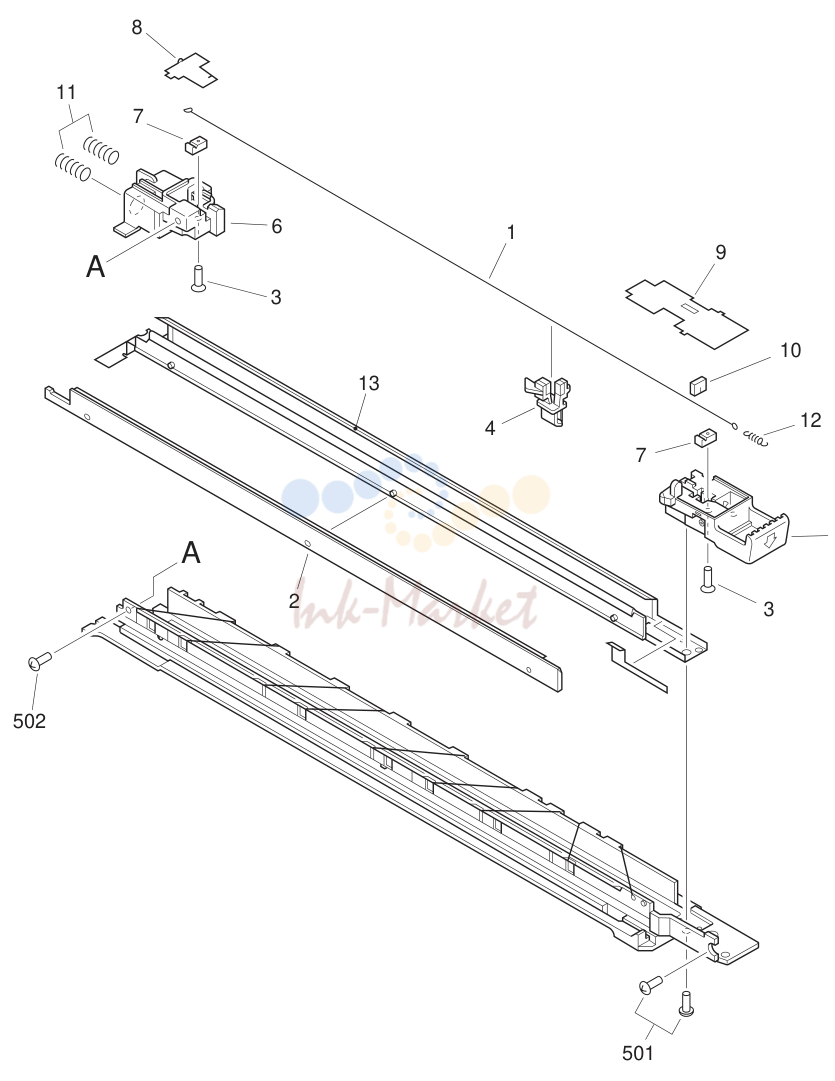

17. TRANSFER CORONA ASSEMBLY
18. DEVELOPING ASSEMBLY
19. FIXING ASSEMBLY (1/2)

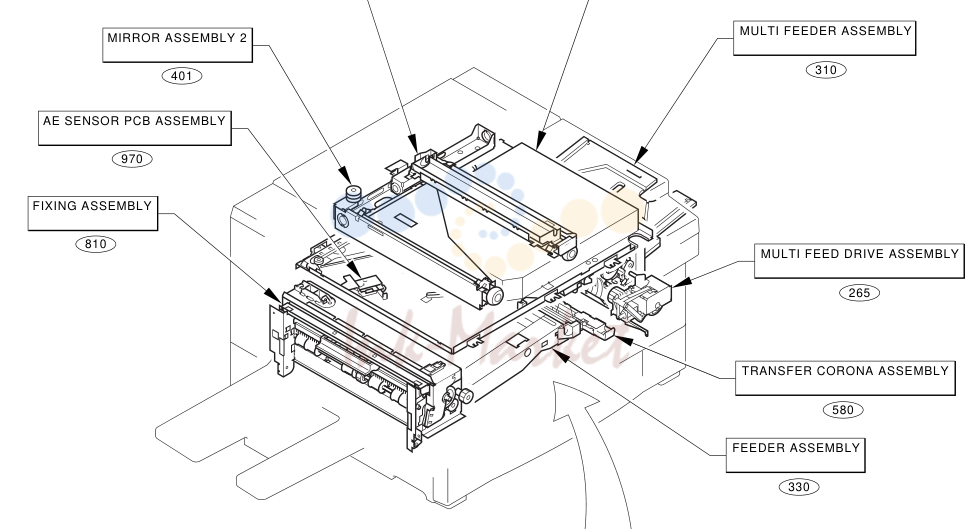

1. ASSEMBLY LOCATION DIAGRAM (1/2)

№	Артикул	Описание
020		- NPN RF SORTER MOUNTING HARDWARE
1	FC1-1727-000 запросить цену →	1 MOUNT, RAIL
2	XZ9-0305-020 запросить цену →	2 RAIL, SORTER
3	FC3-0050-000 запросить цену →	1 COVER, FOOT, REAR
4	FC3-0051-000 запросить цену →	1 COVER, FOOT, FRONT
5	XA9-0265-000 запросить цену →	5 SCREW,W/WASHER,TRUSS HEAD
6	FS8-8545-000 запросить цену →	1 LABEL (FOR RF)
7	FS8-8546-000 запросить цену →	1 LABEL (FOR COPIER)
8	FS2-8614-000 запросить цену →	1 LABEL, "WARNING,HIGH VOLTAGE"
9	FA6-6843-000 запросить цену →	1 GUIDE, PAPER
10	FC1-1726-000 запросить цену →	1 SPRING, LEAF, GROUNDING
11	FC1-1762-030 запросить цену →	1 PLATE, LATCH
12	FC3-0052-000 запросить цену →	1 MOUNT, SORTER, REAR
13	FC3-0053-000 запросить цену →	1 MOUNT, SORTER, FRONT
14	FG3-0548-000 запросить цену →	1 POWER SUPPLY ASSEMBLY
15	XA9-0266-000 запросить цену →	1 SCREW,W/WASHER,M4X8
501	XB1-2400-606 запросить цену →	14 SCREW,MACH.,TRUSS HEAD,M4X6
502	XB1-2401-006 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X10
503	XB1-2401-206 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X12
504	XB1-2402-009 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X20
505	XB3-2301-006 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X10
506	XD1-4200-402 запросить цену →	3 WASHER,TOOTHED LOCK
507	XB1-2400-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6

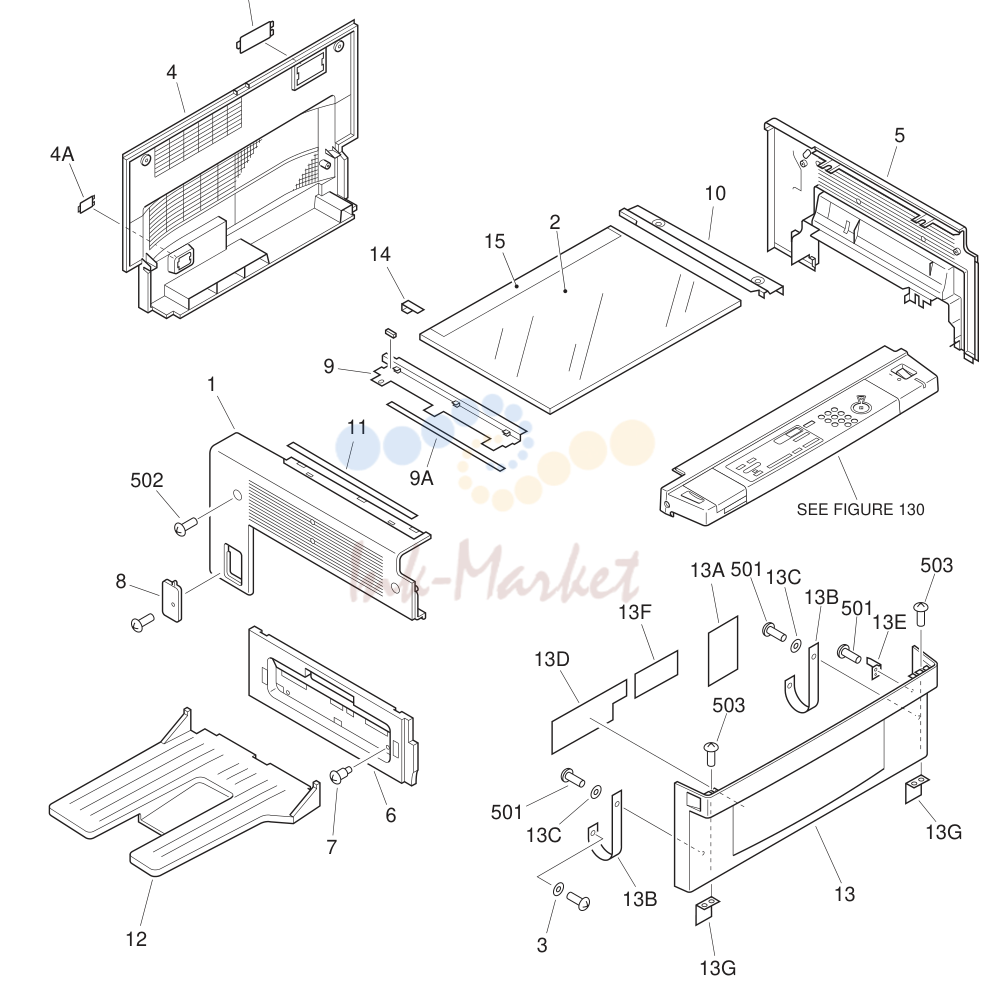

2. EXTERNAL COVERS,PANELS,ETC.

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FC1-5361-00P запросить цену →	1 PANEL, LEFT
2	FF3-3687-00P запросить цену →	1 GLASS, COPYBOARD
3	FA2-7162-000 запросить цену →	2 PLAIN WASHERS
4	FG3-0327-00P запросить цену →	1 PANEL, REAR
5	FC2-9851-00P запросить цену →	1 PANEL, RIGHT
6	FA0-0303-00P запросить цену →	1 PANEL, DELIVERY
7	FS1-9003-000 запросить цену →	2 SCREW,STEPPED,M4
8	FC1-5404-00P запросить цену →	1 COVER, VR
9	FF2-0012-030 запросить цену →	1 PLATE, WHITE
10	FA6-5625-000 запросить цену →	1 RETAINER, COPYBOARD GLASS
11	FS8-8185-000 запросить цену →	1 PLATE, WIDTH INDEX
12	FA0-0652-00P запросить цену →	1 TRAY, COPY
13	FG3-0347-00P запросить цену →	1 PANEL, FRONT
14	FA5-2157-000 запросить цену →	1 SPRING, LEAF
15	FS8-8189-000 запросить цену →	1 PLATE, SIZE INDEX, LENGTH
501	XB4-7400-809 запросить цену →	6 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB1-2400-805 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X8
503	XB1-2400-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6

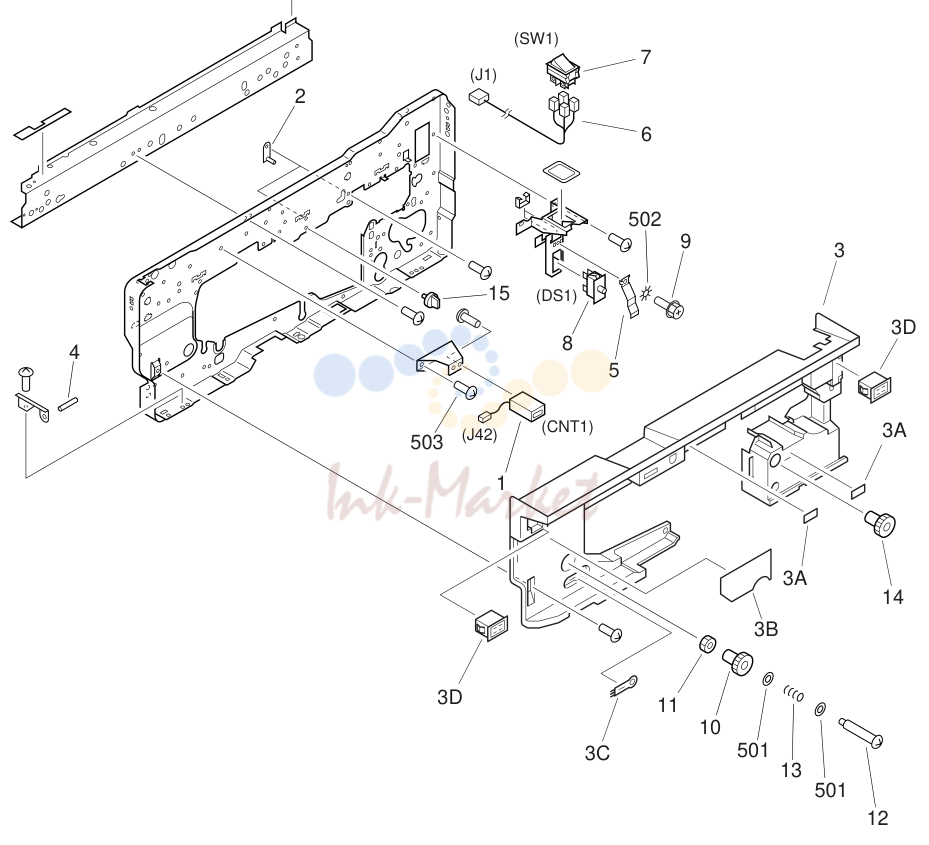

3. MACHINE FRONT PLATE

№	Артикул	Описание
101		- NPN RF MACHINE FRONT PLATE
1	WP1-0019-000 запросить цену →	1 COUNTER CNT1 J42
2	FF1-9403-040 запросить цену →	2 PIN, MOUNTING
3	FG3-0348-00P запросить цену →	1 COVER, INNER
4	FA9-1785-000 запросить цену →	2 PIN HINGE, FRONT PANEL
5	FB2-2432-000 запросить цену →	1 SPRING, LEAF
6	FG3-0460-00P запросить цену →	1 CABLE, SWITCH J1
7	FH7-6303-00P запросить цену →	1 SWITCH, ON/OFF SW1
8	WC8-5051-000 запросить цену →	1 SWITCH, PUSH DS1
9	XA9-0628-000 запросить цену →	1 SCREW,RS,M4X8
10	FA0-0649-00P запросить цену →	1 KNOB
11	FA9-1780-000 запросить цену →	1 NUT
12	FS1-9255-000 запросить цену →	1 SCREW,STEPPED,M4
13	FS2-2784-000 запросить цену →	1 SPRING, COMPRESSION
14	FC2-9900-00P запросить цену →	1 KNOB
15	FA6-5618-000 запросить цену →	1 KNOB, CARTRIDGE
501	XD1-1106-723 запросить цену →	2 SHIM
502	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK
503	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6

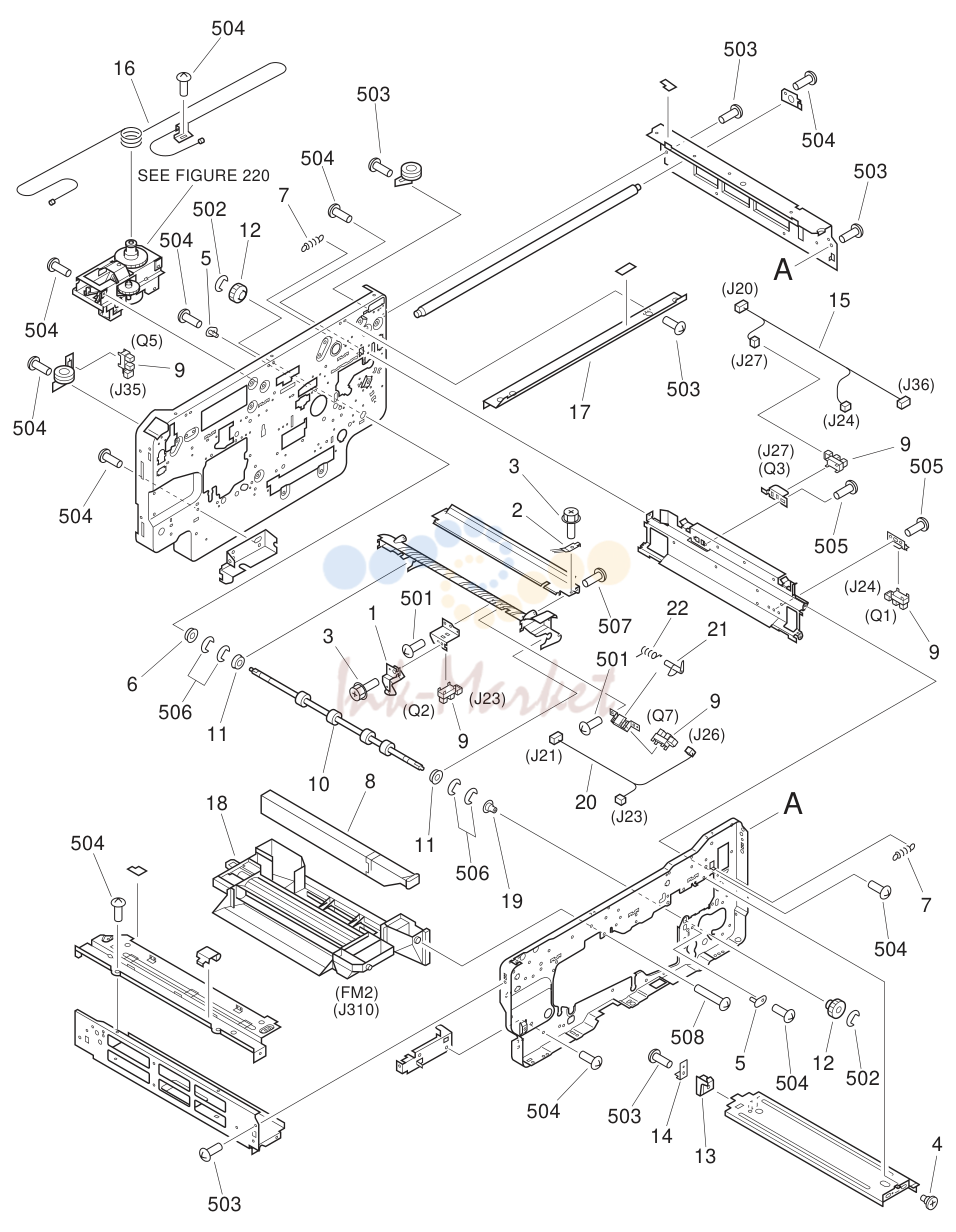

4. INTERNAL COMPONENTS 1

№	Артикул	Описание
102		- NPN RF INTERNAL COMPONENTS
1	FF3-3672-00P запросить цену →	1 FLAG, SENSOR
2	FC2-9860-00P запросить цену →	1 SPRING, LEAF
3	XA9-0626-000 запросить цену →	2 SCREW,RS,M3X6
4	FS1-9169-000 запросить цену →	2 SCREW,STEPPED,M3
5	FA4-1149-000 запросить цену →	2 PIN, PLATE
6	FS1-1202-000 запросить цену →	2 BUSHING
7	FS2-2768-000 запросить цену →	2 SPRING, TENSION
8	FF2-5595-00P запросить цену →	1 FILTER, OZONE
9	FH0-0055-00P запросить цену →	5 PHOTO-INTERRUPTER Q1-3,5,7
10	FC2-9721-00P запросить цену →	1 SHAFT, TRANSFER
11	FS1-1462-000 запросить цену →	2 BUSHING
12	FS2-0875-000 запросить цену →	2 GEAR, 16T
13	FF1-9412-000 запросить цену →	1 HOLDER, ELECTRODE
14	FA5-1802-000 запросить цену →	1 BIAS, SOCKET, FASTON
15	FG3-0436-00P запросить цену →	1 CABLE, DOOR SWITCH J20,24,27,36
16	FC2-9799-00P запросить цену →	1 CABLE, CARRIDGE
17	FC2-9831-00P запросить цену →	1 RETAINER, GLASS, RIGHT
18	FG2-9016-00P запросить цену →	1 OZONE FILTER ASSEMBLY FM2 J310
19	FS1-1402-000 запросить цену →	1 BUSHING
20	FG3-0441-00P запросить цену →	1 CABLE, REGIST SENSOR J21,23,26
21	FB2-2129-000 запросить цену →	1 FLAG, SENSOR
22	FS5-2653-000 запросить цену →	1 SPRING, TORSION
501	XB4-7400-809 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XD2-1100-502 запросить цену →	4 RING,E
503	XB4-7300-609 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB1-2400-609 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M4X6
505	XB1-2300-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X6
506	XD2-1100-642 запросить цену →	AR RING,E
507	XB4-7300-809 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X8

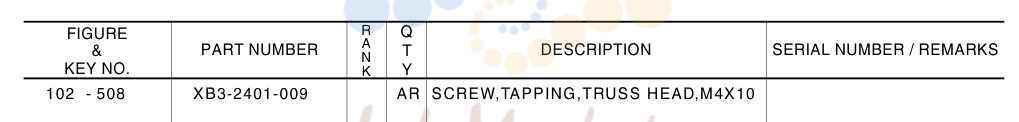

5. FIGURE R Q/

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	FA1-0056-000 запросить цену →	1 BUSHING
2	FA0-0085-000 запросить цену →	2 SPRING, TENSION
3	FS1-1402-000 запросить цену →	1 BUSHING
4	FG2-2975-00P запросить цену →	1 ROLLER, REGISTRATION, UPPER
5	FS1-1595-000 запросить цену →	2 BUSHING
6	FG3-0326-00P запросить цену →	1 ROLLER, REGISTRATION, LOWER
7	FA5-2090-000 запросить цену →	1 SPACER, CLUTCH
8	FC1-0713-00P запросить цену →	1 SHAFT
9	FS4-2038-00P запросить цену →	1 SPRING, COMPRESSION
10	FS4-2039-00P запросить цену →	1 SPRING, COMPRESSION
11	FC1-0712-00P запросить цену →	2 CAM
12	FS2-9374-00P запросить цену →	2 SCREW, STEPPED, M4
13	FC1-5368-00P запросить цену →	1 SHAFT, RELEASE
14	FA5-1912-000 запросить цену →	2 CAM, FEEDER ASSEMBLY RELEASE
15	FA0-0650-00P запросить цену →	1 LEVER, RELEASE
16	FC2-9926-00P запросить цену →	1 HANDLE, DEV.
17	FC2-9744-00P запросить цену →	1 SHAFT, FEEDER
18	FC2-9745-00P запросить цену →	1 BLOCK, MOVABLE
19	FC2-9748-00P запросить цену →	1 BLOCK, FIXED
20	FC2-9749-00P запросить цену →	1 BLOCK, DUMMY
21	FG3-0352-00P запросить цену →	1 FRONT FEEDER ROLLER
22	FG3-0353-00P запросить цену →	1 REAR FEEDER ROLLER
23	FH7-5141-000 запросить цену →	1 SOLENOID, DC24V SL1
24	FS4-0553-00P запросить цену →	1 GEAR, 26T
25	FS4-0554-00P запросить цену →	1 GEAR, 40T
103		- 26 FC1-1013-000 1 CLUTCH, MECHANICAL
27	FH7-5272-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J25
28	FS2-1431-000 запросить цену →	2 BUSHING
29	FS1-1411-000 запросить цену →	2 BUSHING
30	FS4-2651-00P запросить цену →	2 SPRING, TENSION
501	XD2-1100-642 запросить цену →	8 RING,E
502	XD3-1160-122 запросить цену →	1 PIN,SPRING
503	XB1-2400-805 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X8
504	XB6-7400-609 запросить цену →	2 SCREW,TP,M4X6
505	XB1-2400-609 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M4X6
506	XD3-1160-142 запросить цену →	1 PIN,SPRING
507	XD2-2100-802 запросить цену →	1 RING,GRIP

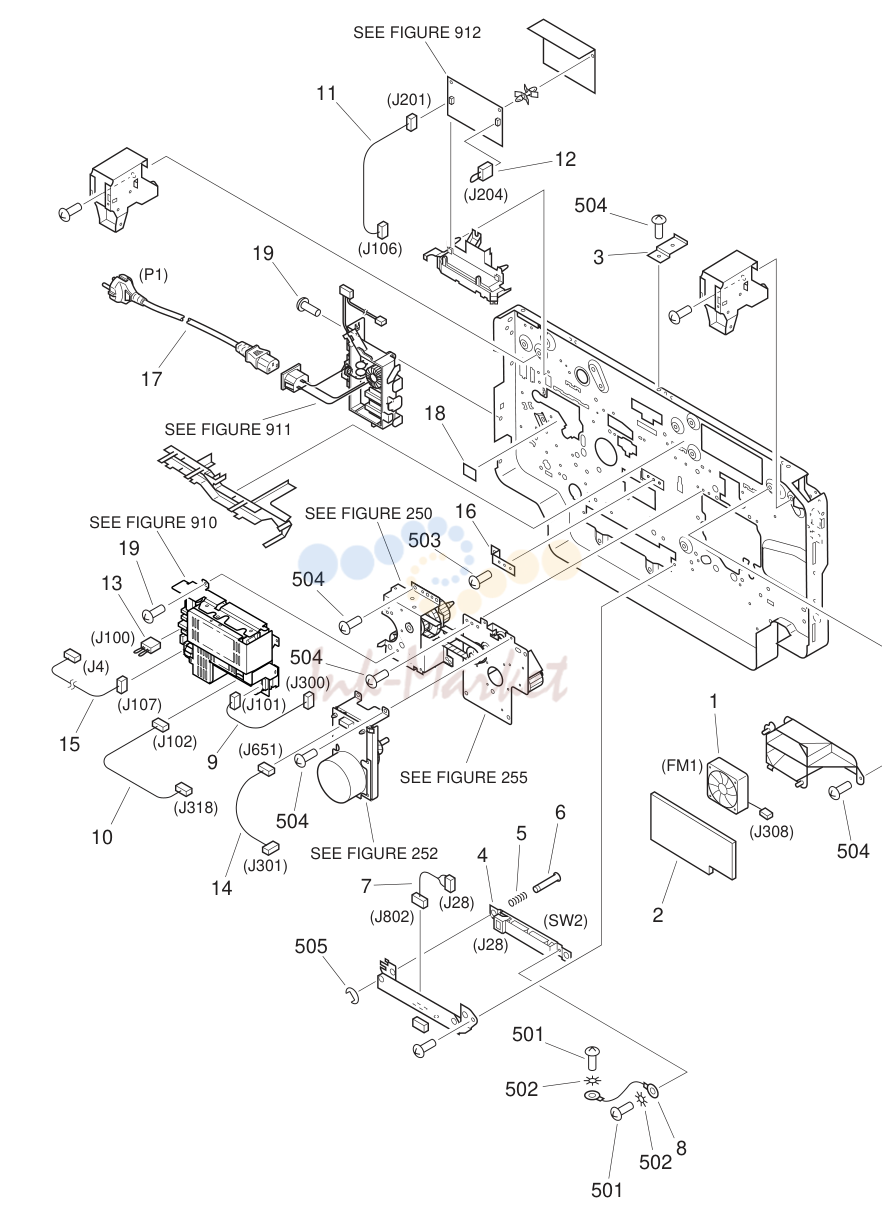

6. MACHINE REAR PLATE

№	Артикул	Описание
104		- NPN RF MACHINE REAR PLATE
1	FH0-0093-00P запросить цену →	1 FAN FM1 J308
2	FA0-0339-00P запросить цену →	1 FILTER, DUST-PROOF
3	FA5-2066-000 запросить цену →	1 PLATE, GLASS, HOLDER
4	FH7-6113-020 запросить цену →	1 PUSH SWITCH ASSEMBLY SW2 J28
5	FS4-2658-00P запросить цену →	2 SPRING, COMPRESSION
6	FC2-9755-00P запросить цену →	2 PIN
7	FG3-0463-00P запросить цену →	1 CABLE,CASSETTE SIZE SENSING J28,802
8	FH0-0199-00P запросить цену →	1 WIRE, GROUNDING
9	FG3-0422-00P запросить цену →	1 POWER SUPPLY HARNESS 1 J101,300
10	FG3-0423-00P запросить цену →	1 POWER SUPPLY HARNESS 2 J102,318
11	FG3-0432-00P запросить цену →	1 CABLE, LAMP REGULATOR J106,201
12	FG3-0457-00P запросить цену →	1 SHORT CONNECTOR J204
13	FG3-0440-00P запросить цену →	1 SHORT CONNECTOR J100
14	FG3-0433-00P запросить цену →	1 CABLE, MAIN MOTOR J301,651
15	FG3-0458-00P запросить цену →	1 CABLE, FIXING HEATER J4,107
16	FA6-5605-000 запросить цену →	1 PLATE, STOP, CLUTCH
17	FH2-5761-020 запросить цену →	1 CORD, POWER P1
18	FS9-0151-00P запросить цену →	1 LABEL, "WARNING, HIGH VOLTAGE"
19	FA9-2105-000 запросить цену →	AR SCREW, W/TOOTHED WASHER
501	XB1-2300-409 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4
502	XD1-4200-302 запросить цену →	2 WASHER,TOOTHED LOCK
503	XB6-7400-609 запросить цену →	7 SCREW,TP,M4X6
504	XB1-2400-609 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M4X6
505	XD2-1100-502 запросить цену →	2 RING,E

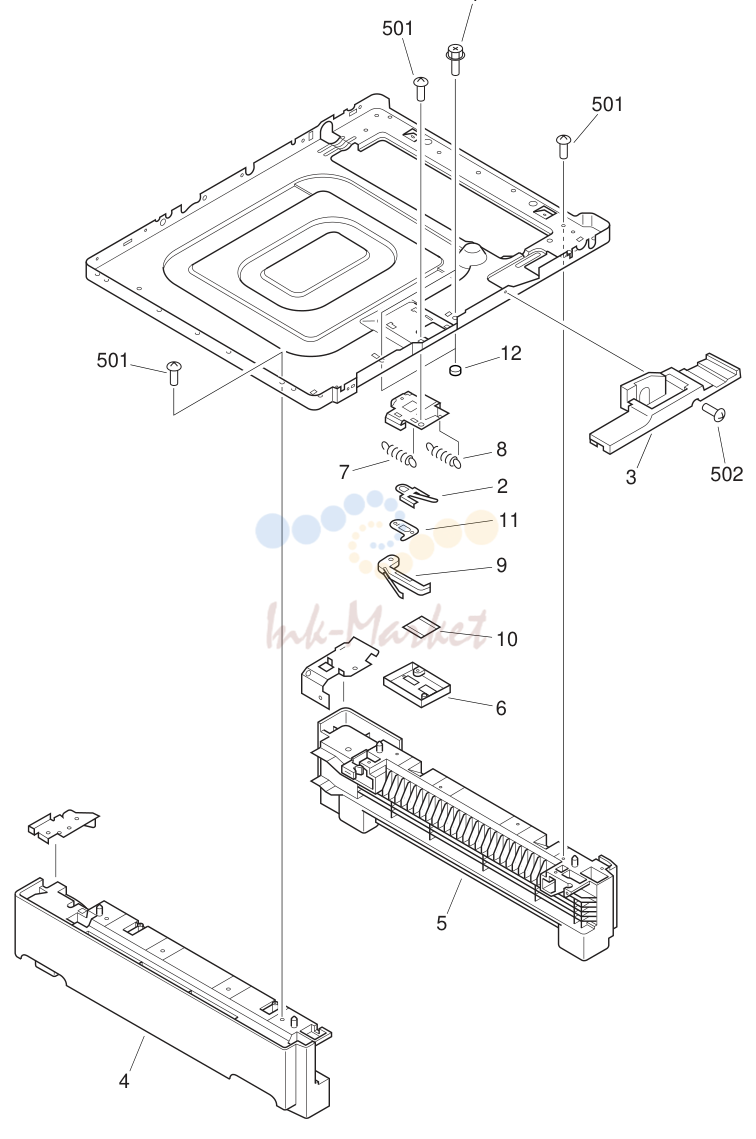

7. MACHINE BOTTOM PLATE

№	Артикул	Описание
105		- NPN RF MACHINE BOTTOM PLATE
1	XA9-0628-000 запросить цену →	2 SCREW,RS,M4X8
2	FA0-0705-00P запросить цену →	1 SPRING, LEAF
3	FC1-1015-00P запросить цену →	1 COVER, INNER,
4	FF3-3709-00P запросить цену →	1 FOOT, LEFT
5	FF3-3708-00P запросить цену →	1 FOOT, RIGHT
6	FC1-0901-00P запросить цену →	1 COVER, CASSETTE STOPPER
7	FS4-2035-00P запросить цену →	1 SPRING, TENSION
8	FS4-2034-00P запросить цену →	1 SPRING, TENSION
9	FC1-0898-00P запросить цену →	1 HOOK
10	FC1-0899-00P запросить цену →	1 CAM
11	FC1-9002-00P запросить цену →	1 LEVER, CAM
12	FC2-9935-00P запросить цену →	2 COVER, SCREW
501	XB4-7401-209 запросить цену →	9 SCREW,TAPPING,TRUSS HEAD,M4X12
502	XB1-2400-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6

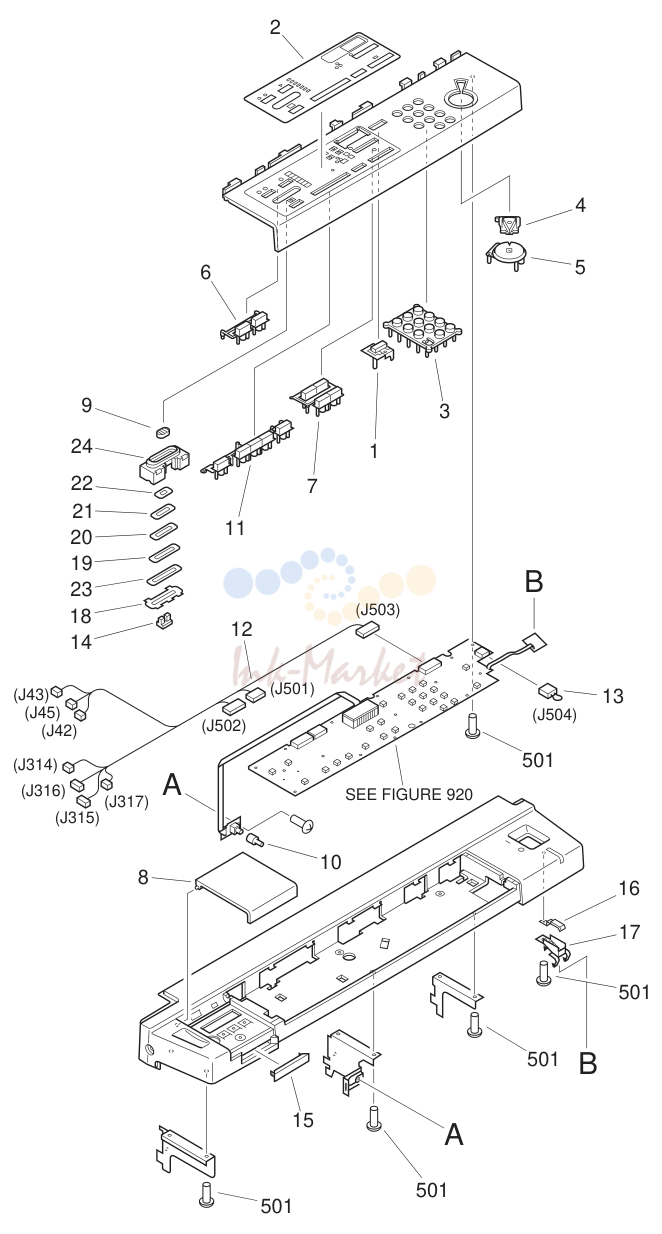

8. CONTROL PANEL ASSEMBLY

№	Артикул	Описание
130		- FG3-0349-00P 1 CONTROL PANEL ASSEMBLY
1	FC2-8866-00P запросить цену →	1 KEY TOP, RESET
2	FC2-9845-00P запросить цену →	1 LABEL, OPERATION PANEL
3	FC2-9846-00P запросить цену →	1 KEY TOP, NUMBERS
4	FC2-9847-00P запросить цену →	1 KEY TOP, CLEAR/STOP
5	FC2-9848-00P запросить цену →	1 KEY TOP, PRINT
6	FC2-9849-00P запросить цену →	1 KEY TOP, START/PAGE
7	FC2-9852-00P запросить цену →	1 KEY TOP, ZOOM
8	FA0-0664-00P запросить цену →	1 COVER, CONTROL CARD
9	FA0-0668-00P запросить цену →	1 KNOB, BIAS ADJUSTING
10	FC1-1010-00P запросить цену →	1 KNOB
11	FC2-9853-00P запросить цену →	1 KEY TOP, AE/CASSETTE
12	FG3-0438-00P запросить цену →	1 CONTROL PANEL CABLE ASSEMBLY J42,43,45,314-317
13	FG2-9098-00P запросить цену →	1 PLUG, KEYBOARD J504
14	FC1-5382-00P запросить цену →	1 ADAPTER, RESISTOR
15	FC1-5386-00P запросить цену →	1 COVER
16	FC1-5387-00P запросить цену →	1 GLASS, LED ON/OFF
17	FC1-5388-00P запросить цену →	1 REFLECTOR, LED ON/OFF
18	FC1-5389-00P запросить цену →	1 DUST SHIELD,
19	FC1-5390-00P запросить цену →	1 DUST SHIELD,
20	FC1-5391-00P запросить цену →	1 DUST SHIELD,
21	FC1-5392-00P запросить цену →	1 DUST SHIELD,
22	FC1-5393-00P запросить цену →	1 DUST SHIELD,
23	FC1-5394-00P запросить цену →	1 DUST SHIELD
24	FC1-5384-00P запросить цену →	1 FRAME, RESISTOR
501	XB1-2300-809 запросить цену →	29 SCREW,MACH.,TRUSS HEAD,M3X8
160		- FG5-1974-050 1 COPYBOARD COVER ASSEMBLY
1	FA5-1185-000 запросить цену →	2 PLATE, HINGE
2	FA6-5650-000 запросить цену →	2 HINGE, COPYBOARD COVER
3	FB1-8771-020 запросить цену →	1 COVER, COPYBOARD, FRONT
4	FB1-8772-030 запросить цену →	1 COVER, COPYBOARD, REAR
5	FF2-3941-020 запросить цену →	1 COPYBOARD COVER CUSHION ASS’Y
501	XB1-2401-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X16
502	XB4-7401-009 запросить цену →	8 SCREW,TAPPING,TRUSS HEAD,M4X10

9. LENS MOUNT ASSEMBLY (1/2)

№	Артикул	Описание
210		- NPN RF LENS MOUNT ASSEMBLY
1	FS2-0866-000 запросить цену →	1 GEAR, 54T
2	FN1-4415-00P запросить цену →	1 MIRROR,
3	FC2-9816-00P запросить цену →	2 RETAINER, MIRROR
4	FC2-9818-00P запросить цену →	6 SPRING, LEAF
5	FC2-9819-00P запросить цену →	1 SCREW, HEIGHT ADJUSTING
6	FS4-2654-00P запросить цену →	2 SPRING, COMPRESSION
7	FN1-4416-00P запросить цену →	1 MIRROR,
8	FN1-4417-00P запросить цену →	1 MIRROR,
9	FS4-0563-00P запросить цену →	1 GEAR, 18T/82T
10	FS4-0564-00P запросить цену →	1 GEAR, 20T/82T
11	FC2-9820-00P запросить цену →	1 RACK
12	FH6-1704-00P запросить цену →	1 MOTOR,STEPPING,DC24W M3 J303
13	FH0-0055-00P запросить цену →	1 PHOTO-INTERRUPTER Q4 J801
14	FC2-9830-00P запросить цену →	1 COVER, MIRROR DRIVE MOTOR
15	WG8-5187-000 запросить цену →	1 PHOTO-INTERRUPTER, GP1AQ72A Q6 J33
16	FF3-2888-00P запросить цену →	1 BLOCK, MIRROR CLEANING
17	FG3-0464-00P запросить цену →	1 CABLE, MIRROR DRIVE J800,801
18	FN1-4216-000 запросить цену →	1 GLASS, DUSTPROOF
19	FG3-0427-00P запросить цену →	1 CABLE, OPTICAL J33-35,312,701
20	FC2-9794-00P запросить цену →	1 WIRE, LENS
21	FS1-9120-000 запросить цену →	2 SCREW,STEPPED,M3
22	FC2-9807-00P запросить цену →	2 PULLEY
501	XB1-2400-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6
502	XD2-1100-642 запросить цену →	1 RING,E
503	XB1-2300-609 запросить цену →	19 SCREW,MACH.,TRUSS HEAD,M3X6
504	XB6-7300-609 запросить цену →	5 SCREW,TP,M3X6
505	XD2-1100-402 запросить цену →	1 RING,E

10. SCANNER DRIVE ASSEMBLY

№	Артикул	Описание
220		- FG2-2986-01P 1 SCANNER DRIVE ASSEMBLY
1	FH0-0065-01P запросить цену →	1 MOTOR, STEPPING, DC24V M2 J302
2	FH7-5142-000 запросить цену →	1 SOLENOID, DC24V SL2 J309
3	FA5-1656-000 запросить цену →	1 ARM, CHANGING
4	FF2-5601-00P запросить цену →	1 LEVER, BRAKE
5	FS1-9073-000 запросить цену →	1 SCREW,STEPPED,M4
6	FS2-0867-000 запросить цену →	1 GEAR 25T/20T
7	FS2-0868-000 запросить цену →	1 GEAR 48T
8	FS2-0869-000 запросить цену →	1 GEAR 72T
9	FS2-2766-000 запросить цену →	1 SPRING, COMPRESSION
10	FS2-2767-000 запросить цену →	1 SPRING, COMPRESSION
11	FB3-4594-00P запросить цену →	1 PROTECTOR, EDGE
501	XB1-2300-409 запросить цену →	8 SCREW,MACH.,TRUSS HEAD,M3X4
502	XD1-1108-229 запросить цену →	1 SHIM
503	XD2-1100-642 запросить цену →	1 RING,E
504	XD3-2300-162 запросить цену →	1 PIN,DOWEL
505	XD2-1100-502 запросить цену →	1 RING,E

11. DRUM DRIVE ASSEMBLY

№	Артикул	Описание
250		- FG3-0357-00P 1 DRUM DRIVE ASSEMBLY
1	FA5-1988-000 запросить цену →	1 PLATE, REINFORCEMENT
2	FA5-1983-000 запросить цену →	1 SHAFT, DRUM DRIVE
3	FA5-1984-000 запросить цену →	1 RING
4	FS1-1189-000 запросить цену →	2 BUSHING
5	FS1-3293-000 запросить цену →	1 PULLEY, 30T
6	FS2-2770-000 запросить цену →	1 SPRING, COMPRESSION
7	FS2-0878-000 запросить цену →	1 GEAR, 60T
8	FS1-0036-00P запросить цену →	1 GEAR, 29T
9	FS1-0037-00P запросить цену →	1 GEAR, 17T/34T
10	FS2-0881-020 запросить цену →	1 GEAR, 40T
11	XF9-0210-000 запросить цену →	1 BELT, TIMING
12	FF1-9414-020 запросить цену →	1 DISK, DRUM DRIVE
501	XD2-1100-502 запросить цену →	1 RING,E
502	XD1-1108-225 запросить цену →	1 SHIM
503	XD3-2200-162 запросить цену →	3 PIN,DOWEL
504	XD2-1100-642 запросить цену →	2 RING,E
505	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
252		- FG3-0355-00P 1 MAIN MOTOR ASSEMBLY
1	FH6-1607-000 запросить цену →	1 MOTOR, DC24V M1 J651
2	FS4-0558-00P запросить цену →	1 GEAR, 56T/16T
3	FS4-0559-00P запросить цену →	1 GEAR, 59T/21T
501	XD2-1100-502 запросить цену →	2 RING,E
502	XB1-2300-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X6
255		- FG3-0338-00P 1 MAIN DRIVE ASSEMBLY
1	FS1-3293-000 запросить цену →	1 PULLEY, 30T
2	FS4-0560-00P запросить цену →	1 GEAR, 25T
3	FS4-0561-00P запросить цену →	1 GEAR, 47T
4	FS4-0562-00P запросить цену →	1 GEAR, 25T
501	XB6-7400-609 запросить цену →	3 SCREW,TP,M4X6
502	XD3-2200-162 запросить цену →	1 PIN,DOWEL
503	XD2-1100-642 запросить цену →	1 RING,E
265		- FG3-0337-00P 1 MULTI FEED DRIVE ASSEMBLY
1	FC2-9759-00P запросить цену →	1 LINK, SOLENOID
2	FC2-9875-00P запросить цену →	1 CAM
3	FC2-9905-00P запросить цену →	2 CUSHION
4	FH7-5903-00P запросить цену →	1 SOLENOID, DC24V SL3 J36
5	FS4-0557-00P запросить цену →	1 GEAR, 24T
6	FS4-2652-00P запросить цену →	1 SPRING, TENSION
7	FG3-0346-00P запросить цену →	1 CLUTCH UNIT
8	FS2-1667-000 запросить цену →	2 BUSHING
501	XD2-1100-502 запросить цену →	3 RING,E
502	XD3-2200-102 запросить цену →	1 PIN,DOWEL
503	XD1-2100-305 запросить цену →	2 WASHER,PLAIN
504	XB1-2300-309 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X3

12. CASSETTE

№	Артикул	Описание
300		- FG3-0328-00P N 1 CASSETTE
1	FC2-9700-00P запросить цену →	1 LEVER
2	FC2-9701-00P запросить цену →	1 ARM, SPRING HOLD
3	FC2-9702-00P запросить цену →	1 HOLDER, SPRING, REAR
4	FC2-9703-00P запросить цену →	1 PIN, CONTROL LEVER
5	FC2-9704-00P запросить цену →	1 LEVER, ADJUSTER RELEASE
6	FF3-3706-00P запросить цену →	1 PLATE, PAPER END
7	FA9-1779-000 запросить цену →	1 PIN
8	FC2-9709-00P запросить цену →	N 1 BODY, CASSETTE
9	FC2-9710-00P запросить цену →	1 FLAG, SIZE SELECTING
10	FC2-9713-00P запросить цену →	1 HOLDER, SPRING, FRONT
11	FC2-9859-00P запросить цену →	1 SPRING, LEAF
12	FC2-9877-00P запросить цену →	1 KNOB, PAPER SIZE SELECTING
13	FC2-9878-00P запросить цену →	1 HANDLE, SIZE SELECTING
14	FC2-9879-00P запросить цену →	1 LEVER, LOAD, A3
15	FC2-9880-00P запросить цену →	2 HOLDER, SPRING, LOWER
16	FC2-9881-00P запросить цену →	1 ROD
17	FC2-9882-00P запросить цену →	1 COVER, LOWER
18	FC2-9895-00P запросить цену →	1 CAM, LOAD ADJUSTING
19	FC2-9912-00P запросить цену →	1 WIRE, SIZE CHANGE
20	FF3-3667-00P запросить цену →	1 PLATE, LIFTING
21	FC2-9915-00P запросить цену →	1 SIDE COVER, CASSETTE
22	FF3-3699-00P запросить цену →	1 PLATE, SIDE ADJUSTING, LEFT
23	FC2-9687-00P запросить цену →	1 PIN, SIDE ADJUSTING
24	FS4-2646-00P запросить цену →	1 SPRING, TORSION
25	FS4-2647-00P запросить цену →	2 SPRING, COMPRESSION
26	FS4-2648-00P запросить цену →	2 SPRING, TENSION
27	FS4-2655-00P запросить цену →	1 SPRING, TENSION
300		- 28 FS4-2656-00P 1 SPRING, TORSION
29	FC1-0782-00P запросить цену →	2 PULLEY
30	FS9-0153-00P запросить цену →	1 LABEL, INSTRUCTION
501	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XB4-7401-009 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X10
503	XD2-1100-402 запросить цену →	5 RING,E
504	XD1-2100-305 запросить цену →	1 WASHER,PLAIN

13. MULTI FEEDER ASSEMBLY

№	Артикул	Описание
310		- FG3-0333-00P 1 MULTI FEEDER ASSEMBLY
1	FF3-3704-00P запросить цену →	1 DOOR, MULTI FEEDER
2	FC1-0772-00P запросить цену →	4 ROLLER
3	FC2-9723-00P запросить цену →	1 SHAFT, FEEDER
4	FC2-9724-00P запросить цену →	1 GEAR, 35T
5	FC2-9725-00P запросить цену →	1 SHAFT, HOOK
6	FC2-9726-00P запросить цену →	1 HOOK, FRONT
7	FC2-9727-00P запросить цену →	1 HOOK, REAR
8	FC2-9728-00P запросить цену →	1 BUSHING, FRONT
9	FC2-9729-00P запросить цену →	1 BUSHING, REAR
10	FC2-9731-00P запросить цену →	1 LEVER, LIFTING
11	FC2-9733-00P запросить цену →	2 STRAP, DOOR
12	FC2-9735-00P запросить цену →	1 GUIDE, PAPER FEEDING
13	FC2-9736-00P запросить цену →	4 SPRING, LEAF
14	FC2-9737-00P запросить цену →	1 TRAY, EXTERNAL
15	FC2-9738-00P запросить цену →	1 TRAY, UPPER
16	FC2-9739-00P запросить цену →	1 TRAY, INNER
17	FF3-3700-00P запросить цену →	1 PLATE, LIMIT, FRONT
18	FF3-3701-00P запросить цену →	1 PLATE, SIDE LIMIT, MOVABLE
19	FC2-9743-00P запросить цену →	1 PLATE, SIDE LIMIT, FIXED
20	FC2-9897-00P запросить цену →	1 GUIDE, TRAY
21	FC2-9892-00P запросить цену →	1 FLAG, SENSOR
22	FS4-2650-00P запросить цену →	1 SPRING, TENSION
23	FS5-2647-000 запросить цену →	2 SPRING, COMPRESSION
24	FB2-6419-000 запросить цену →	1 SPRING, TORSION
25	FS4-2031-00P запросить цену →	2 SPRING, COMPRESSION
26	FB1-8581-000 запросить цену →	1 ROLLER
27	FF3-3698-00P запросить цену →	1 PAD, SEPARATION
310		- 27B FC2-9906-00P 1 SPRING, LEAF
28	FC2-9861-00P запросить цену →	1 HANDLE
29	FB2-4512-000 запросить цену →	1 HOLDER, PAD SEPARATION,
30	FS1-1462-000 запросить цену →	2 BUSHING
31	FS5-2663-000 запросить цену →	1 SPRING, TENSION
32	FA2-7162-000 запросить цену →	2 PLAIN WASHERS
33	FC1-0771-00P запросить цену →	1 SHEET, TRAY
501	XD2-1100-642 запросить цену →	2 RING,E
502	XD3-2200-142 запросить цену →	1 PIN,DOWEL
503	XD3-2160-162 запросить цену →	1 PIN,DOWEL
504	XB6-7300-607 запросить цену →	1 SCREW,TP,M3X6
505	XB1-2300-809 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X8
506	XD2-1100-502 запросить цену →	2 RING,E
507	XB1-2400-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
508	XB4-7300-809 запросить цену →	6 SCREW,TAPPING,TRUSS HEAD,M3X8

14. FEEDER ASSEMBLY

№	Артикул	Описание
330		- FG3-0185-00P 1 FEEDER ASSEMBLY
1	FA0-0244-00P запросить цену →	1 BELT, FEEDER
2	FH2-9039-030 запросить цену →	1 CONNECTOR, TRANSFER CORONA
3	FA0-0277-00P запросить цену →	1 CUSHION
4	FA0-0245-00P запросить цену →	1 SHAFT
5	FA0-0247-00P запросить цену →	3 PULLEY, DRIVE
6	FA0-0246-00P запросить цену →	3 PULLEY
7	FS1-1202-000 запросить цену →	2 BUSHING
8	FA0-0702-00P запросить цену →	2 BELT, FEEDER
9	FC1-0706-00P запросить цену →	1 PLATE, SIDE, FRONT
10	FA5-1901-000 запросить цену →	1 PLATE, SIDE, REAR
11	FA0-0249-00P запросить цену →	1 GUIDE, AIR
12	FA5-1903-000 запросить цену →	2 ARM, SPRING
13	FA5-1904-000 запросить цену →	2 ROD, ARM
14	FA0-0248-00P запросить цену →	1 GUIDE, PAPER
15	FF2-0666-000 запросить цену →	1 CABLE, GROUNDING
16	FA5-1907-000 запросить цену →	2 SPRING, LEAF
17	FA0-0252-00P запросить цену →	1 GUIDE, PAPER FEED
18	FS1-1189-000 запросить цену →	1 BUSHING
19	FS2-0887-000 запросить цену →	1 GEAR, 20T
20	FS2-2782-000 запросить цену →	2 SPRING, COMPRESSION
21	FS2-2773-000 запросить цену →	2 SPRING, COMPRESSION
501	XB1-2300-409 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4
502	XB1-2400-609 запросить цену →	9 SCREW,MACH.,TRUSS HEAD,M4X6
503	XD3-2200-121 запросить цену →	1 PIN,DOWEL
504	XD2-1100-642 запросить цену →	5 RING,E
505	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK
506	XD2-1100-502 запросить цену →	2 RING,E
507	XD3-2200-162 запросить цену →	1 PIN,DOWEL
508	XD1-1108-225 запросить цену →	1 SHIM
351		- FG2-3019-00P 1 TRANSFER GUIDE ASSEMBLY
1	FC1-0685-00P запросить цену →	1 SPRING, LEAF
2	FA4-5594-000 запросить цену →	10 ROLLER
3	FA5-1853-000 запросить цену →	1 ROD, ROLLER
4	FA5-1854-000 запросить цену →	1 BLOCK, FRONT
5	FA5-1855-000 запросить цену →	1 BLOCK, REAR
6	FF2-0658-000 запросить цену →	1 VARISTOR, 560V
501	XB1-2300-409 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X4
502	XB1-2300-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
503	XD1-2100-305 запросить цену →	1 WASHER,PLAIN

15. MIRROR ASSEMBLY 1

№	Артикул	Описание
400		- FG3-0356-00P 1 MIRROR ASSEMBLY
1	FH7-3114-000 запросить цену →	1 HALOGEN LAMP, 175V 330W LA2
2	XG9-0089-000 запросить цену →	1 ROLLER, GUIDE
3	FF1-9385-000 запросить цену →	1 TERMINAL, LAMP, FRONT
4	FF1-9386-000 запросить цену →	1 TERMINAL, LAMP, REAR
5	FF1-9387-020 запросить цену →	1 FUSE, THERMAL, 103C(cid:223)
6	FS4-8107-000 запросить цену →	1 LABEL, THERMAL FUSE, 103(cid:223)C
7	FA5-1628-000 запросить цену →	1 TERMINAL, FUSE
8	FA5-1630-000 запросить цену →	1 SPRING, LEAF, TERMINAL
9	FF2-1573-000 запросить цену →	1 PLATE, SLIT (A)
10	FF2-1574-000 запросить цену →	1 PLATE, SLIT (B)
11	FA5-1633-030 запросить цену →	1 PLATE, LIGHT-BLOCKING
12	FC1-3568-00P запросить цену →	2 BUSHING
13	FS2-2788-000 запросить цену →	2 SPRING, COMPRESSION
14	FA5-1636-000 запросить цену →	1 SPRING, LEAF, REAR
15	FA5-1637-000 запросить цену →	1 SPRING, LEAF, FRONT
16	FG3-0454-00P запросить цену →	1 CABLE, BLANK EXPOSURE LAMP J202
17	FA5-1650-000 запросить цену →	2 SCREW, ADJUSTING
18	FN1-4419-00P запросить цену →	1 MIRROR
501	XB1-2300-409 запросить цену →	5 SCREW,MACH.,TRUSS HEAD,M3X4
502	XB1-2300-309 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X3
503	XB1-2300-609 запросить цену →	14 SCREW,MACH.,TRUSS HEAD,M3X6
504	XD2-2100-302 запросить цену →	1 RING,GRIP
505	XB1-2400-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
506	XD1-2100-309 запросить цену →	2 WASHER,PLAIN
507	XD1-4200-302 запросить цену →	1 WASHER,TOOTHED LOCK
508	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK
509	XD1-3100-309 запросить цену →	4 WASHER,SPRING
401		- FG3-0341-00P 1 MIRROR ASSEMBLY
1	FN1-4418-00P запросить цену →	2 MIRROR, 2/3
2	FA5-1642-000 запросить цену →	1 SPRING, LEAF, 2 REAR
3	FA5-1643-000 запросить цену →	1 SPRING, LEAF, 3 REAR
4	FA5-1644-000 запросить цену →	2 SPRING, LEAF, 2/3 FRONT
5	FA5-1646-000 запросить цену →	1 PULLEY
6	FA5-1647-000 запросить цену →	1 PLATE, ADJUSTING
7	FC1-3569-00P запросить цену →	2 BUSHING
8	XG9-0089-000 запросить цену →	1 ROLLER, GUIDE
9	FA9-1783-000 запросить цену →	2 SHEET
501	XB1-2300-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X6
502	XD2-1100-642 запросить цену →	1 RING,E
503	XD1-2100-309 запросить цену →	1 WASHER,PLAIN

16. BLANK EXPOSURE LAMP ASSEMBLY

№	Артикул	Описание
450		- FG3-0358-00P 1 BLANK EXPOSURE LAMP ASSEMBLY
1	FS2-2765-000 запросить цену →	1 SPRING, COMPRESSION
2	FC1-0658-00P запросить цену →	1 REFLECTOR, F
3	FC1-0659-00P запросить цену →	1 REFLECTOR, R
4	FH0-0051-00P запросить цену →	1 SOLENOID SL4 J30
5	FS4-2030-00P запросить цену →	1 SPRING, TENSION
6	FG2-3009-00P запросить цену →	1 PRE COND EXPOSURE LAMP ASS’Y
7	FC2-9913-00P запросить цену →	1 PIN, ADJUSTING
8	FC1-0655-000 запросить цену →	1 ND FILTER
9	FC1-0665-00P запросить цену →	2 ROLLER, SLIT
10	FA0-0362-00P запросить цену →	1 SHEET,ANTIREFCTING
501	XB1-2300-409 запросить цену →	6 SCREW,MACH.,TRUSS HEAD,M3X4
502	XB6-7300-609 запросить цену →	2 SCREW,TP,M3X6
503	XB1-2302-009 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X20
550		- FG3-0365-00P 1 PRIMARY CORONA ASSEMBLY
1	FA5-1715-000 запросить цену →	1 COVER, WIRE TERMINATION
2	FC2-9871-00P запросить цену →	2 SPACER, GRID
3	FC2-9872-00P запросить цену →	1 SPRING, LEAF
4	FF3-3703-00P запросить цену →	1 ROD, WIRE CLEANING
5	FS2-2763-000 запросить цену →	1 SPRING, TENSION
6	FY3-0040-000 запросить цену →	AR WIRE, CORONA, 0.06MM (20M)
7	FC2-9927-00P запросить цену →	1 HANDLE
8	FC2-9864-00P запросить цену →	1 GRID
9	FC2-9866-00P запросить цену →	2 SPONGE, WIRE CLEANING
501	XB2-7300-606 запросить цену →	1 SCREW,W/WASHER,M3X6

17. TRANSFER CORONA ASSEMBLY

№	Артикул	Описание
580		- FG3-0370-00P 1 TRANSFER CORONA ASSEMBLY
1	FY3-0040-000 запросить цену →	AR WIRE, CORONA, 0.06MM (20M)
2	FF1-9438-070 запросить цену →	1 PLATE, STATIC CHARGE ELIM’R
3	XA9-0159-000 запросить цену →	2 SCREW,FT,C.S,HEAD,M3X12
4	FF1-9440-030 запросить цену →	1 CLEANING UNIT
5	FF3-3707-00P запросить цену →	1 WIRE TERMINATION, FRONT
6	FA5-1862-000 запросить цену →	1 WIRE TERMINATION, REAR
7	FA5-1873-000 запросить цену →	2 GUIDE, CORONA WIRE
8	FA5-1874-020 запросить цену →	1 COVER, WIRE TERMINATION, REAR
9	FA5-1875-020 запросить цену →	1 COVER, WIRE TERMINATION, FRONT
10	FA5-1878-000 запросить цену →	1 DAMPER, RUBBER
11	FS2-2781-000 запросить цену →	2 SPRING, COMPRESSION
12	97-5527-000 запросить цену →	1 SPRING, TENSION
13	FA5-1868-000 запросить цену →	1 PLATE, TRANSFER CORONA
501	XB6-7300-609 запросить цену →	4 SCREW,TP,M3X6
502	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6

18. DEVELOPING ASSEMBLY

№	Артикул	Описание
640		- FG3-0351-00P 1 DEVELOPING ASSEMBLY
1	FC1-7194-000 запросить цену →	1 CYLINDER, DEVELOPING
2	FC2-9898-00P запросить цену →	1 BLADE
3	FF9-0967-000 запросить цену →	1 TONER SENSOR CABLE J39
4	FS4-2186-000 запросить цену →	1 SPRING, TORSION
5	FC1-7200-040 запросить цену →	1 ROD, STIRRING
6	FS2-6019-000 запросить цену →	2 ROLLER
7	FC1-7201-040 запросить цену →	1 ROD, STIRRING, AUXILIARY
8	FS1-1598-000 запросить цену →	1 BUSHING
9	FA6-5301-000 запросить цену →	1 HOLDER, SLEEVE, REAR
10	FA5-1773-000 запросить цену →	1 TERMINAL
11	FC2-9925-00P запросить цену →	1 HANDLE
12	FF3-3714-000 запросить цену →	1 MOUNT, BLADE
13	FC1-6833-000 запросить цену →	1 RING, SLEEVE
14	FA5-1762-000 запросить цену →	1 BOSS
15	FS2-0870-000 запросить цену →	1 GEAR, 19T
16	FS4-0565-00P запросить цену →	1 GEAR, 45T
17	FS2-0872-020 запросить цену →	1 GEAR, 14T
18	FS2-0873-000 запросить цену →	1 GEAR, 17T
19	FS2-0874-000 запросить цену →	1 GEAR, 30T
20	FS1-1594-000 запросить цену →	1 BUSHING
21	XG9-0172-000 запросить цену →	1 BEARING, BALL
22	FS4-8106-000 запросить цену →	1 LABEL, TONER
23	FF1-9409-000 запросить цену →	1 LID, DEVELOPING
24	FF1-9410-000 запросить цену →	1 SENSOR, TONER TS1
25	FF3-3711-000 запросить цену →	1 ROD, STIRRING
26	FF2-3933-000 запросить цену →	1 HOLDER, SLEEVE, FRONT
27	FF1-9408-000 запросить цену →	1 COVER, DEVELOPING
640		- 27B XD2-2300-402 2 RING,TOOTHED LOCK
28	FA5-1787-000 запросить цену →	1 STOP, CARTRIDGE
29	FA5-1779-000 запросить цену →	1 SEAL
30	FA5-1780-000 запросить цену →	1 SEAL
501	XB1-2300-403 запросить цену →	6 SCREW,MACH.,TRUSS HEAD,M3X4
502	XB1-2300-603 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
503	XB1-2300-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
504	XB4-7300-809 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X8
505	XB4-7301-009 запросить цену →	8 SCREW,TAPPING,TRUSS HEAD,M3X10
506	XD1-1108-212 запросить цену →	4 SHIM
507	XD2-1100-642 запросить цену →	1 RING,E
508	XD2-1100-502 запросить цену →	2 RING,E
509	XB4-7400-809 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
510	XD1-1109-721 запросить цену →	1 SHIM
511	XD1-1103-135 запросить цену →	4 SHIM
512	XB6-7301-009 запросить цену →	8 SCREW,TP,M3X10
