Canon NP 6112 — каталог запчастей со схемами

Содержание

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)
2. FIGURE 101 UPPER MAIN BODY(1/2)
3. FIGURE 102 LOWER MAIN BODY(1/2)

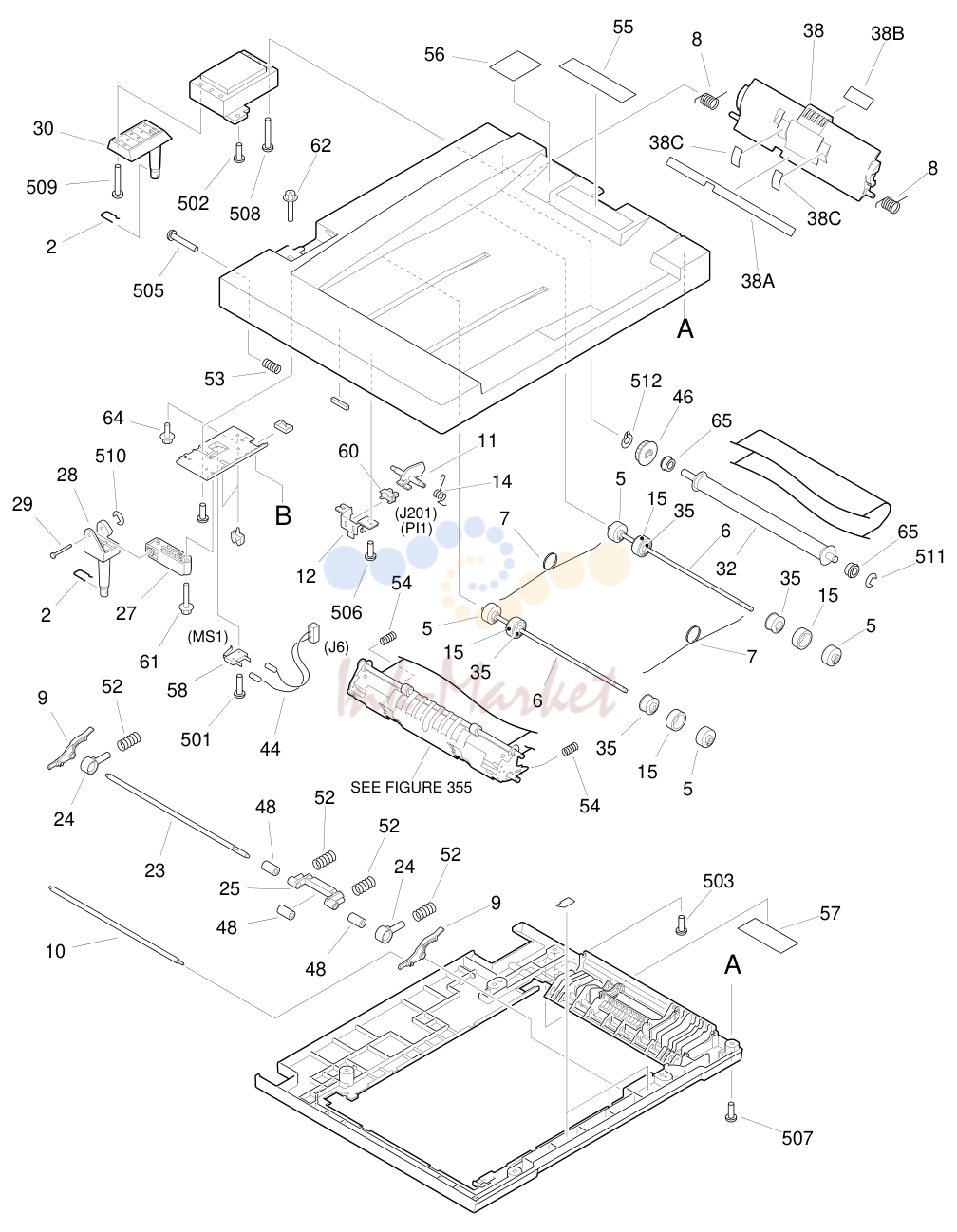

4. FIGURE 161 ADF ASSEMBLY (NP6312)(1/2)

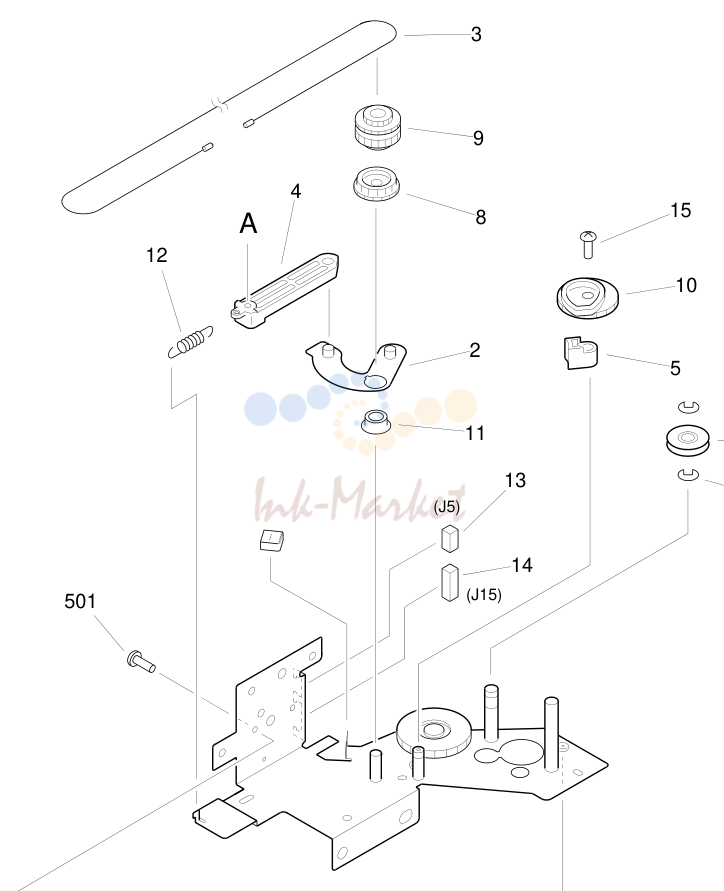

5. FIGURE 220 SCANNER DRIVE ASSEMBLY

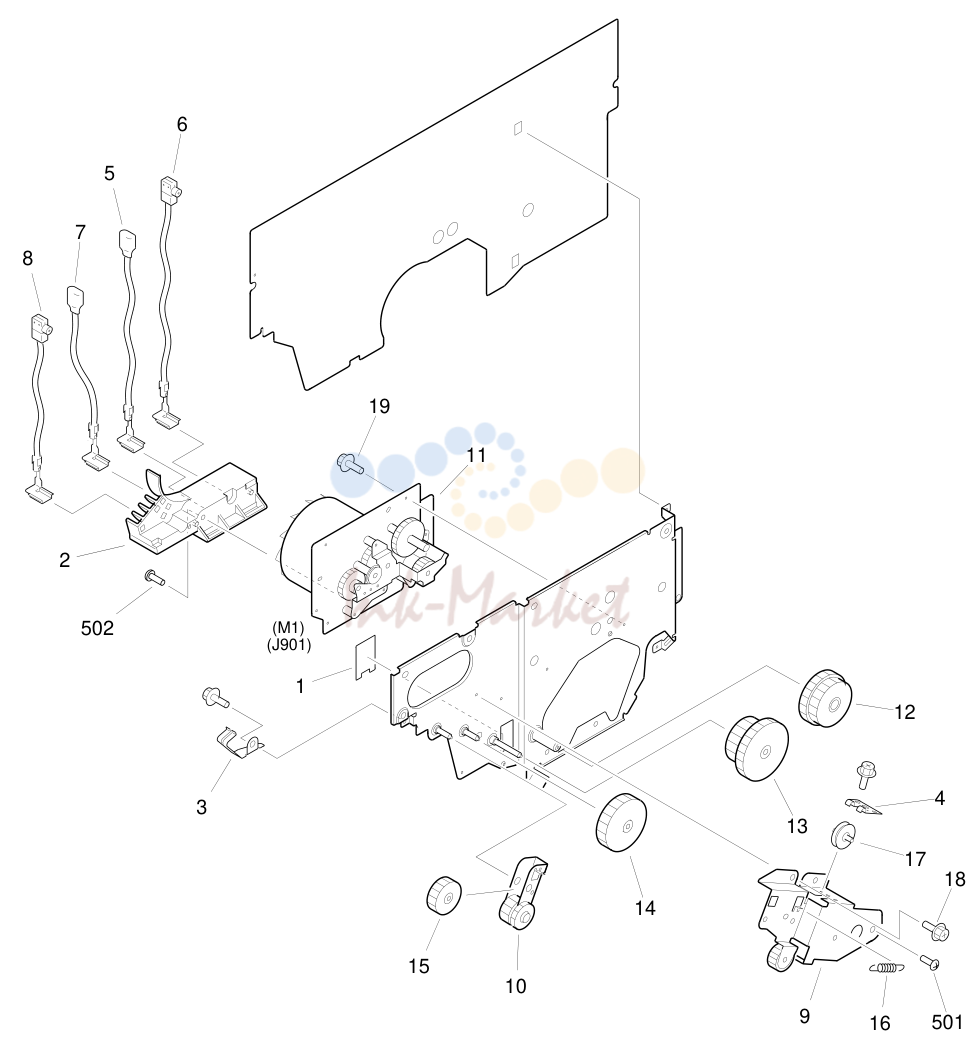

6. FIGURE 230 MAIN DRIVE ASSEMBLY

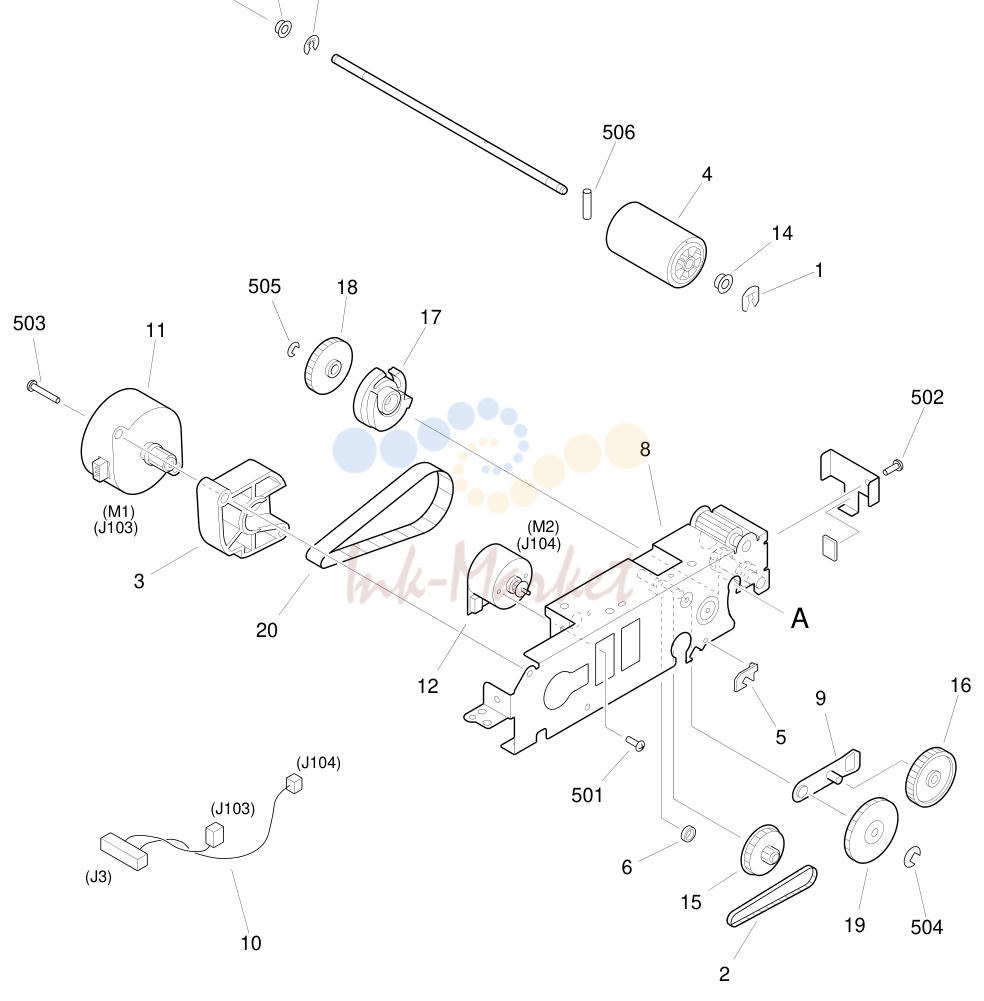

7. FIGURE 290 ADF DRIVE ASSEMBLY (NP6312)

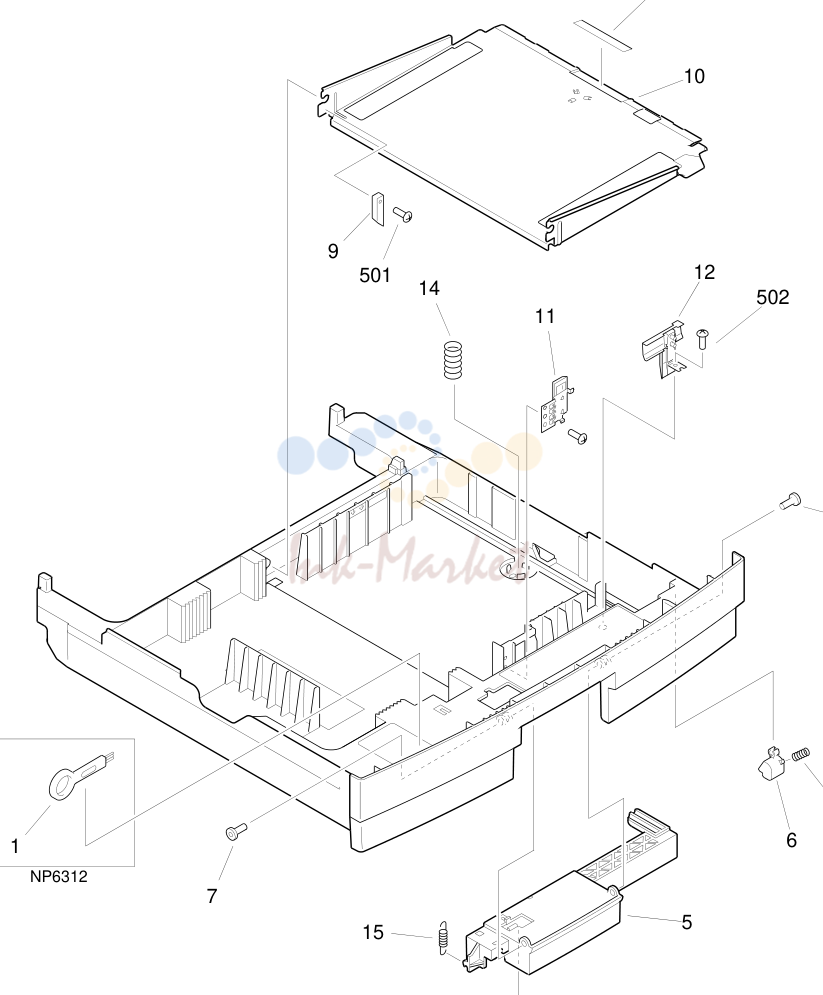

8. FIGURE 300 CASSETTE

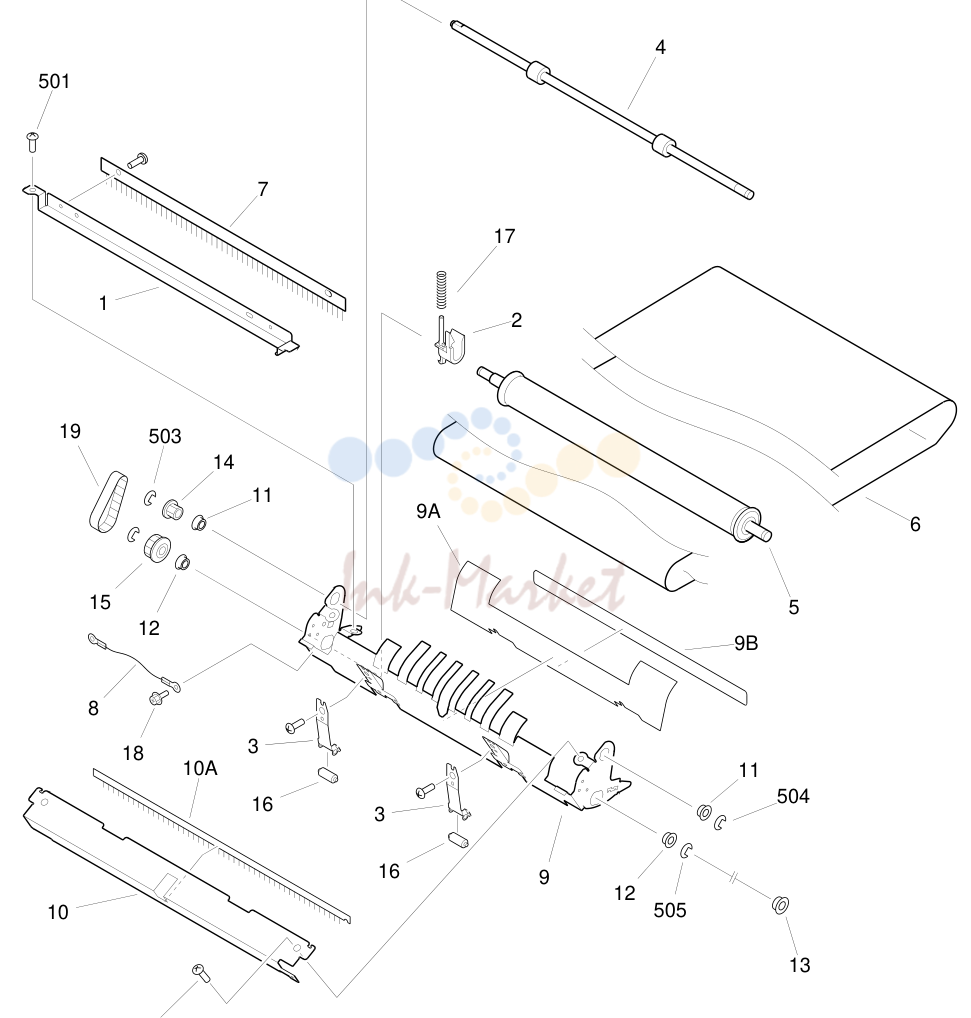

9. FIGURE 355 ADF DELIVERY ASSEMBLY (NP6312)

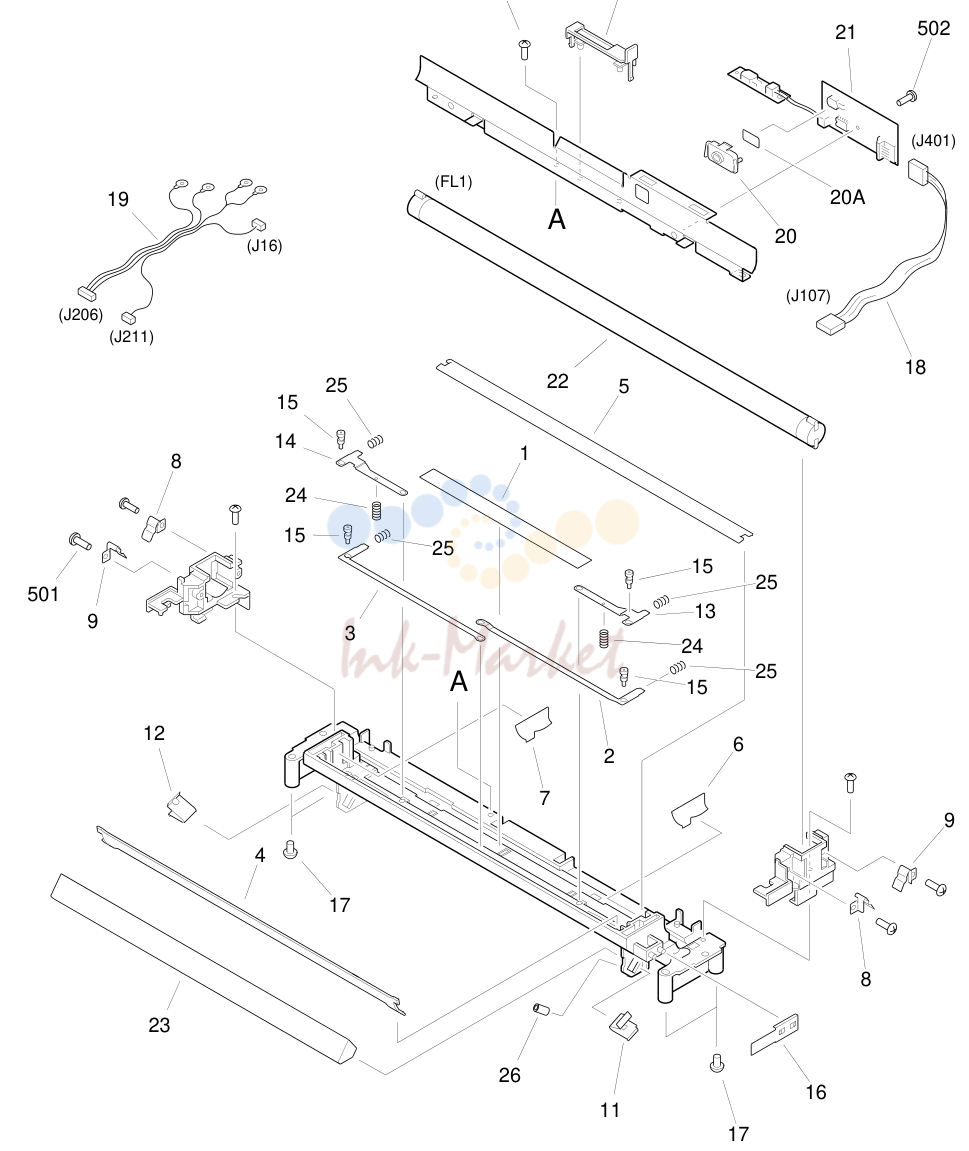

10. FIGURE 400 MIRROR ASSEMBLY 1

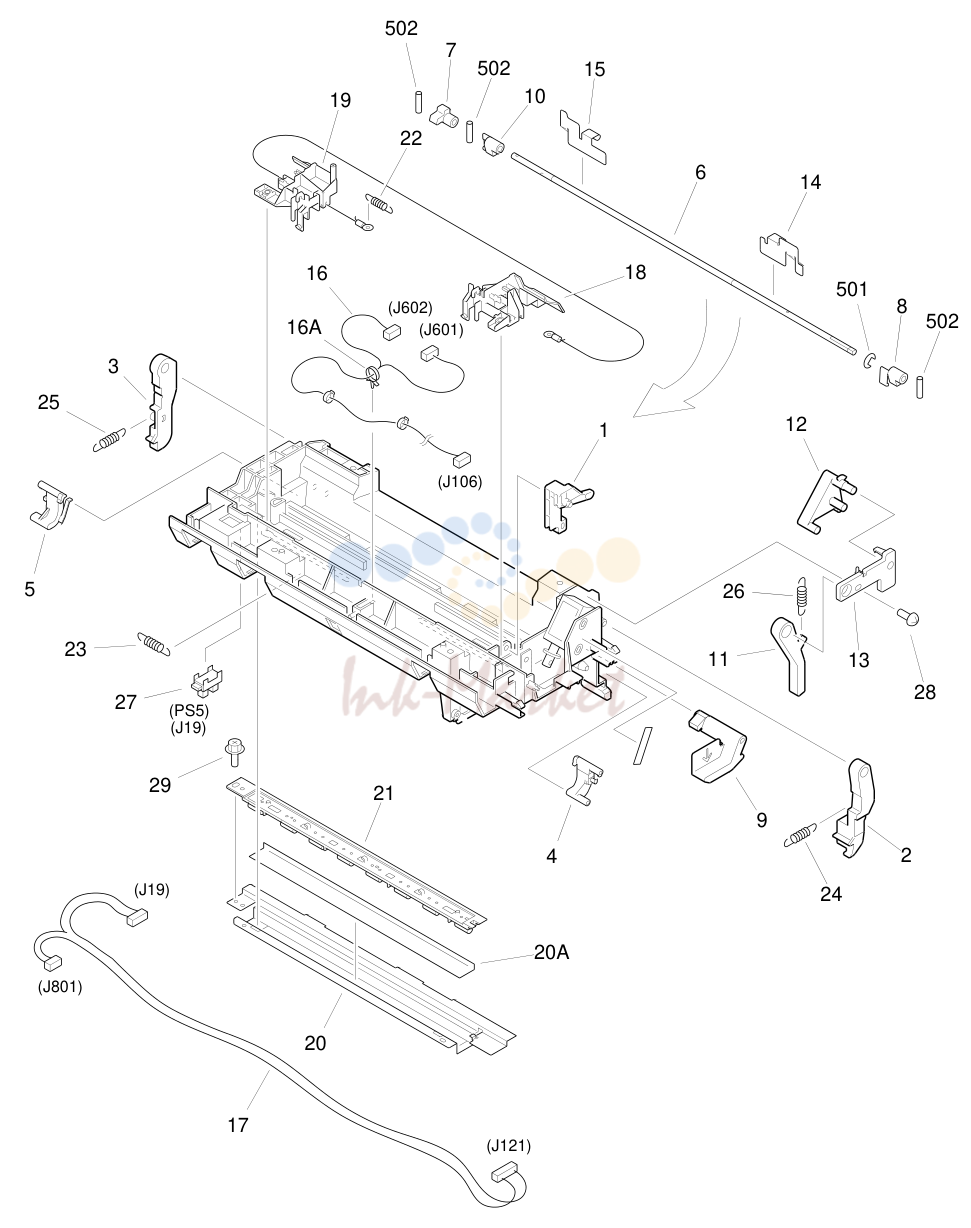

11. FIGURE 450 BLANK EXPOSURE LAMP ASSEMBLY

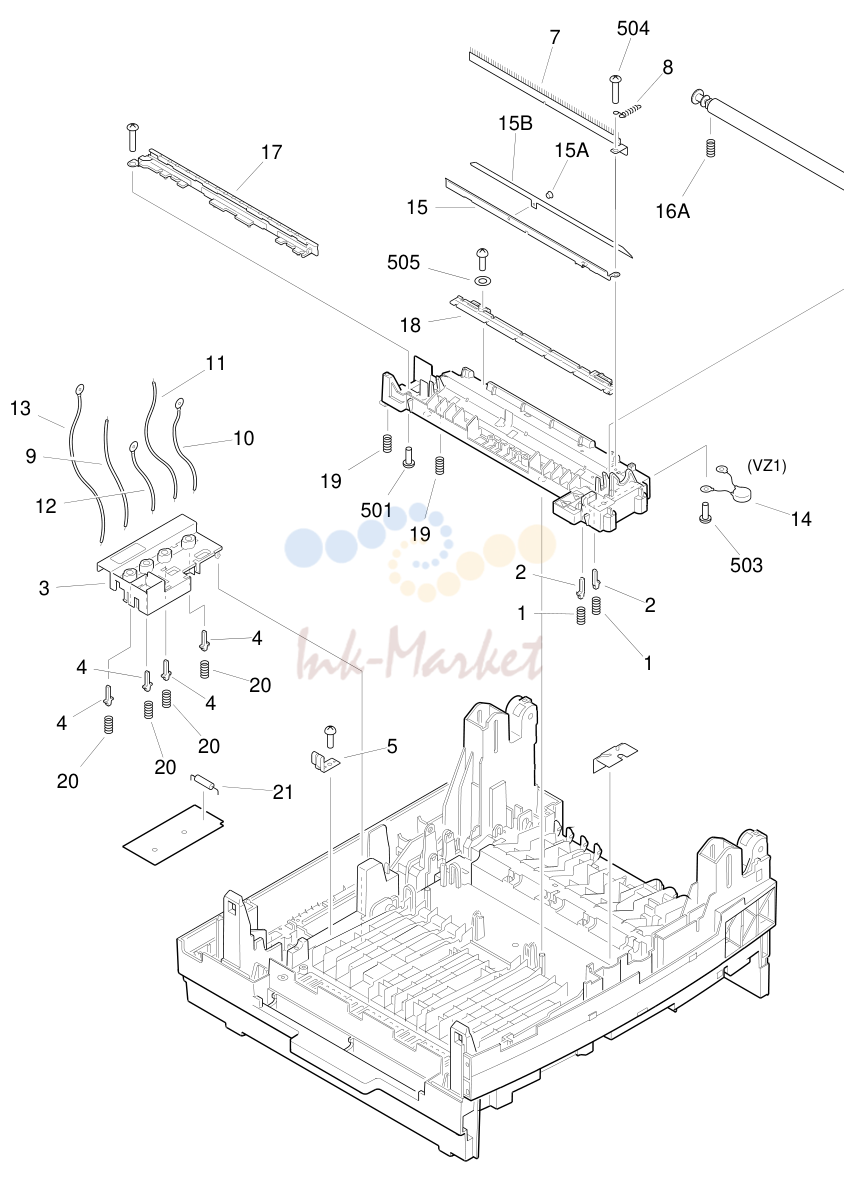

12. FIGURE 530 TRANSFER ASSEMBLY
13. FIGURE 640 DEVELOPING ASSEMBLY
14. FIGURE 810 FIXING ASSEMBLY
15. FIGURE 910 DC POWER SUPPLY PCB ASSEMBLY
16. FIGURE 930 DC CONTROLER PCB ASSEMBLY

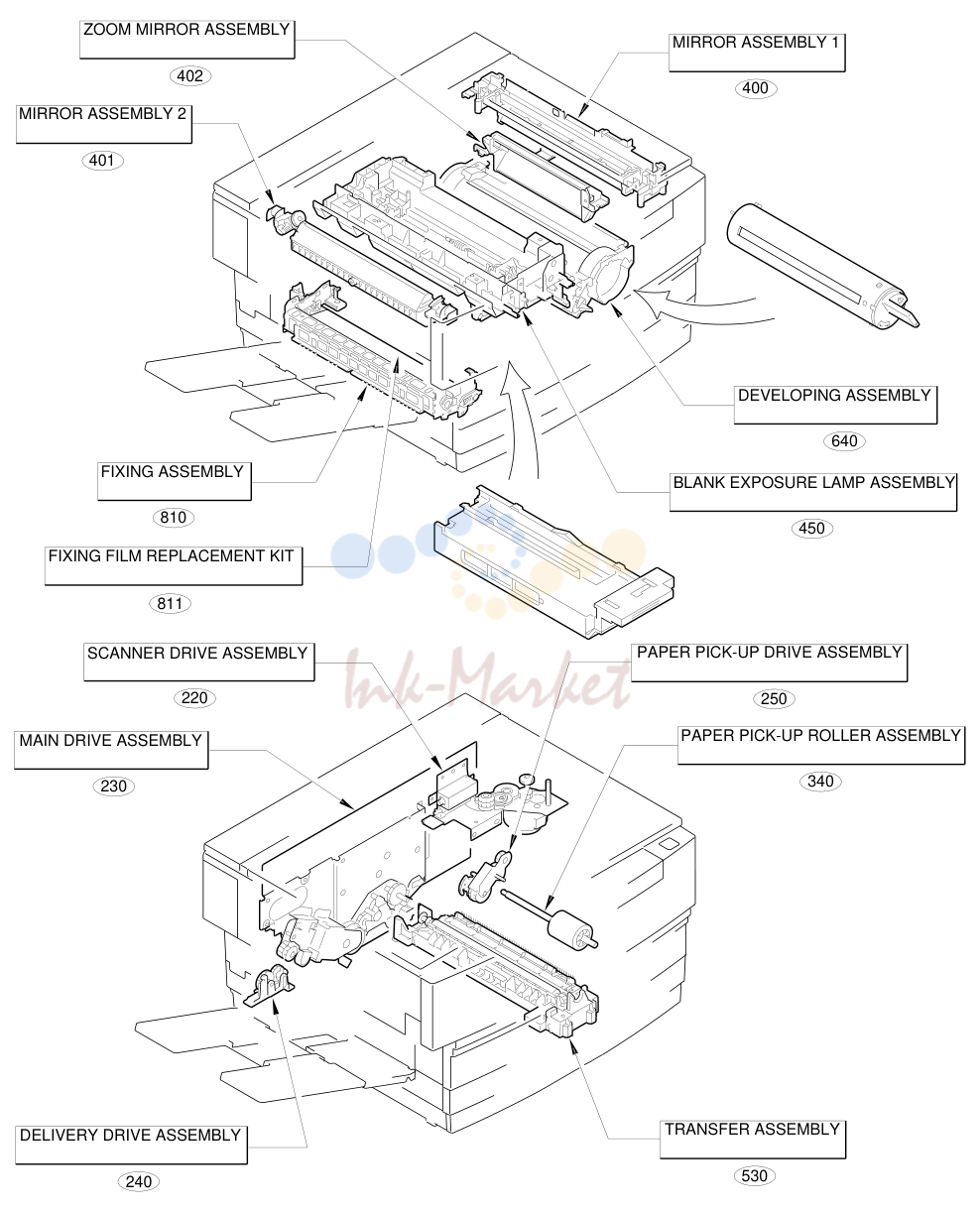

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FA9-3416-000 запросить цену →	LABEL, "WARNING, OPEN/CLOSE"
2	FB1-7283-000 запросить цену →	SPRING, LEAF
3	FB1-7403-000 запросить цену →	FILM, SLIDE
4	FB1-9766-000 запросить цену →	ROLLER, PICK-UP
5	FB2-4606-000 запросить цену →	RETAINER, GLASS,
6	FB2-4607-000 запросить цену →	RETAINER, GLASS,
7	FB2-4785-000 запросить цену →	SUPPORT, COPYBOARD NP6112
8	FB2-5054-000 запросить цену →	PANEL, REAR NP6112
9	FB2-5055-000 запросить цену →	PANEL, LEFT
10	FB2-5213-000 запросить цену →	LEVER, TRAY
11	FB2-5214-020 запросить цену →	HOLDER, PICK-UP SHAFT
12	FB2-5215-020 запросить цену →	GEAR, 26T
13	FB2-5216-000 запросить цену →	PLATE
14	FB2-5217-000 запросить цену →	ROLLER
15	FB2-5500-000 запросить цену →	SCREW, M4X12
16	FB2-5502-000 запросить цену →	SCREW, STEPPED
17	FB3-0809-000 запросить цену →	LABEL, SERVICE
18	FB3-0850-000 запросить цену →	PANEL, LOWER, FRONT
19		FB4 - 1088 - 00S 1 TRAY, PAPER DELIVERY
20		FB4 - 1096 - 00S 1 TRAY, PAPER PICK-UP
21		FB4 - 1097 - 00S 1 PANEL, RIGHT
22		FB4 - 1109 - 00S 1 FLAPPER, SEPARATING
23		FB4 - 1195 - 00S 1 PLATE, PAPER STOP END, FRONT
24		FB4 - 1196 - 00S 1 PLATE, PAPER STOP END, REAR
25		FB4 - 1197 - 00S 1 KEY TOP, MAIN SWITCH
26	FF5-2875-000 запросить цену →	PLATE, PICK-UP
100	FF5-3728-000 запросить цену →	GLASS, COPYBOARD NP6112
28	FF5-3903-030 запросить цену →	COVER, TOP NP6112
29	FF5-3905-000 запросить цену →	GUIDE, PAPER JUMP NP6312
30		FF5 - 6734 - 00S 1 PANEL, UPPER, FRONT NP6112
31	FS5-2769-000 запросить цену →	SPRING, COMPRESSION
32	FS5-2770-000 запросить цену →	SPRING, COMPRESSION
33	FS5-2776-000 запросить цену →	SPRING, COMPRESSION
34	FS6-2270-000 запросить цену →	SPRING, COMPRESSION NP6312
35	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6
36	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
37	XH9-0084-000 запросить цену →	DAMPER UNIT
501	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10
100-3		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

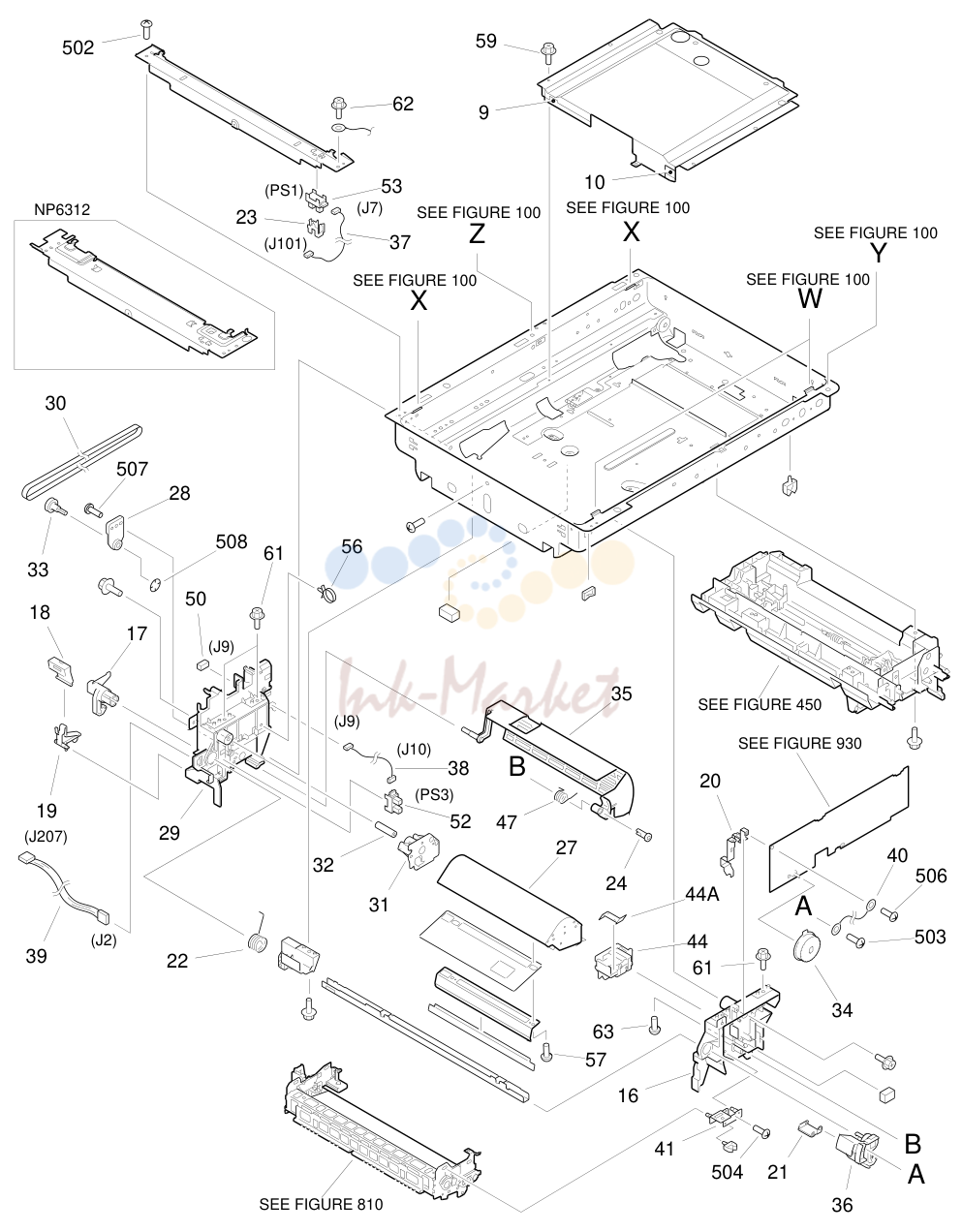

2. FIGURE 101 UPPER MAIN BODY(1/2)

№	Артикул	Описание
101		- NPN RF UPPER MAIN BODY
1	FB2-4603-000 запросить цену →	PLATE, DUST-PROOF
2	FB2-4610-000 запросить цену →	PULLEY, DRIVE
3	FB2-4611-000 запросить цену →	WIRE, MIRROR DRIVE,
4	FB2-4612-000 запросить цену →	WIRE, MIRROR DRIVE,
5	FB2-4613-000 запросить цену →	RETAINER, MIRROR, 6, FRONT
6	FB2-4614-000 запросить цену →	RETAINER, MIRROR, 6, REAR
7	FB2-4622-020 запросить цену →	HOLDER, WIRE
8	FB2-4626-000 запросить цену →	CAP, EDGE
9	FB2-4627-000 запросить цену →	SHEET, LIGHT-BLOCKING,
10	FB2-4628-000 запросить цену →	SHEET, LIGHT-BLOCKING,
11	FB2-4629-000 запросить цену →	HOLDER, LENS
12	FB2-4734-000 запросить цену →	SHEET,
13	FB2-4736-000 запросить цену →	SHEET,
14	FB2-4792-000 запросить цену →	HOOK, WIRE STOPPING
15	FB2-4840-000 запросить цену →	SHEET,
16	FB2-4866-020 запросить цену →	BLOCK, HOOK, FRONT
17	FB2-4870-000 запросить цену →	HOOK, REAR
18	FB2-4871-000 запросить цену →	LEVER, SWITCH
19	FB2-4872-000 запросить цену →	ACTUATOR
20	FB2-4873-000 запросить цену →	PLATE, GROUNDING
21	FB2-4875-000 запросить цену →	PLATE, LEVER GROUNDING
22	FB2-4877-000 запросить цену →	SPRING, TORSION
23	FB2-4942-000 запросить цену →	GUIDE, SENSOR
24	FB2-4943-000 запросить цену →	PIN, HOOK
25	FB2-5501-030 запросить цену →	SCREW, M4X15
26	FB3-0570-000 запросить цену →	PLATE, LINK
27	FB3-0623-000 запросить цену →	FAN, EXHAUST
28	FB3-0626-000 запросить цену →	SUPPORT, PULLEY SHAFT
29	FB3-0627-000 запросить цену →	BLOCK, HOOK, REAR
101-3		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
101	FB3-0630-000 запросить цену →	BELT, FAN
31	FB3-0632-000 запросить цену →	SUPPORT, FAN, REAR
32	FB3-0633-000 запросить цену →	JOINT
33	FB3-0639-000 запросить цену →	PULLEY, FAN
34	FB3-0670-000 запросить цену →	DIAL, DENSITY CONTROL
35	FB3-0736-030 запросить цену →	SHUTTER, FIXING
36		FB4 - 1194 - 00S 1 HOOK, FRONT
37	FF2-9730-000 запросить цену →	CABLE, HOME POSITION SENSOR J7,101
38	FF2-9732-000 запросить цену →	CABLE, DELIVERY SENSOR J9,10
39	FF2-9760-000 запросить цену →	CABLE, FIXING HEATER J2,207
40	FF2-9799-000 запросить цену →	CABLE, GROUNDING
41	FF5-2859-000 запросить цену →	HOLDING PLATE, FIXING ASSEMBLY
42	FF5-2867-020 запросить цену →	PULLEY, IDLER
43	FF5-3716-000 запросить цену →	SHEET,
44	FF5-3912-000 запросить цену →	SUPPORT, FAN, FRONT
45	FG5-3550-000 запросить цену →	DC CONTROLLER CABLE NP6112
46	FN5-4021-000 запросить цену →	MIRROR,
47	FS5-2797-000 запросить цену →	SPRING, TORSION
48	FS5-2802-000 запросить цену →	SPRING, TENSION
49	FS5-2803-020 запросить цену →	SPRING, TENSION
50	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT J9
51	WE8-5086-000 запросить цену →	FERRITE CORE NP6312
52	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS1 J7
101	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS3 J10
54	WG8-5187-000 запросить цену →	PHOTO-INTERRUPTER PS2 J12
55	WT2-5041-000 запросить цену →	CLAMP, CABLE
56	WT2-5041-000 запросить цену →	CLAMP, CABLE
57	XA9-0187-000 запросить цену →	SCREW,M3X6
58	XA9-0650-000 запросить цену →	SCREW,M3X6
59	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
60	XA9-0760-000 запросить цену →	SCREW,RS,M3X6 NP6312
61	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
62	XA9-0794-000 запросить цену →	SCREW,RS,M3X6
63	XA9-0813-000 запросить цену →	SCREW,RS,M3X8
64	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
503	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
505	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
506	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
507	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
508	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
101-5		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

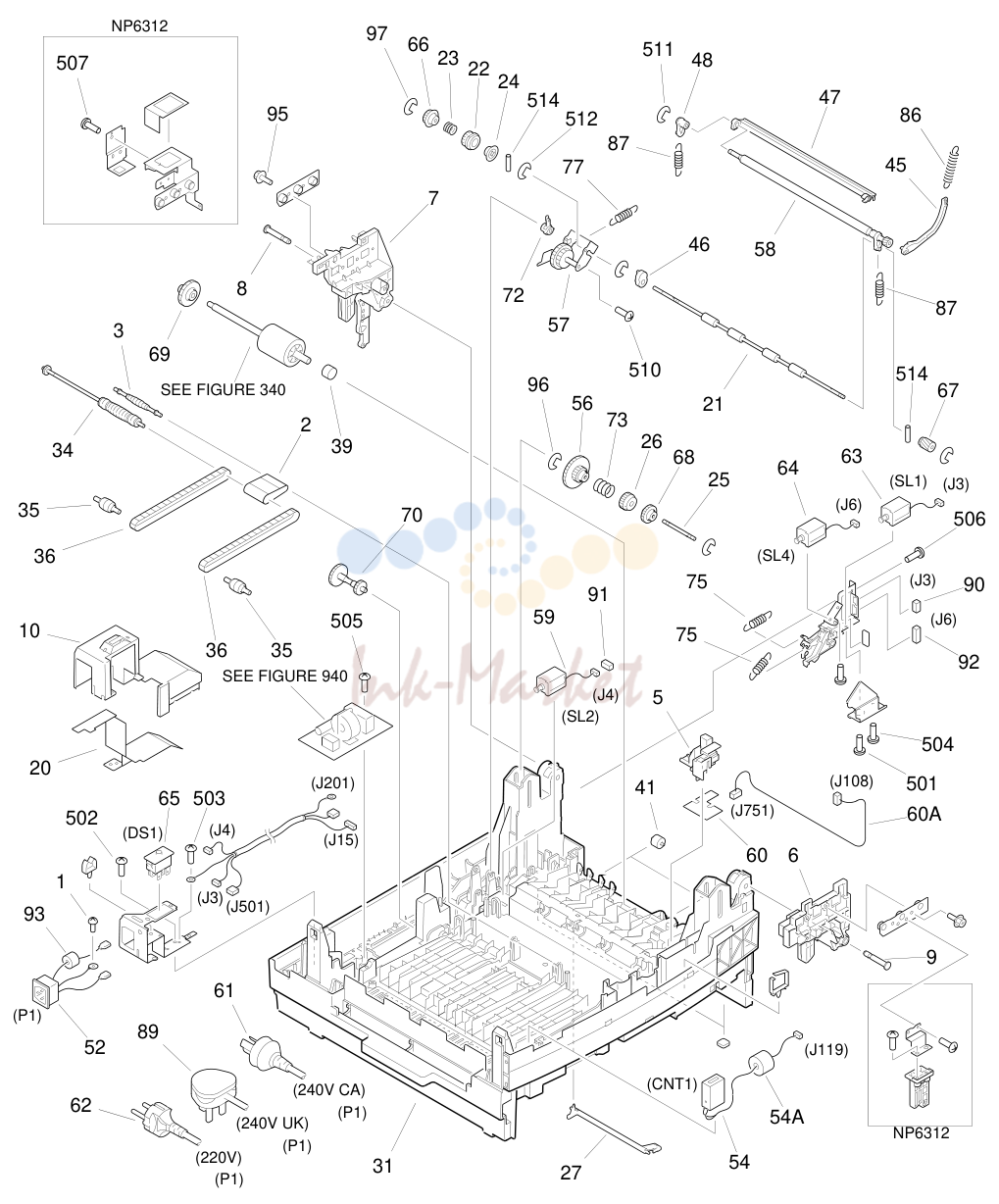

3. FIGURE 102 LOWER MAIN BODY(1/2)

№	Артикул	Описание
102		- NPN RF LOWER MAIN BODY
1	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD
2	FB1-7267-000 запросить цену →	BELT, PAPER FEED,
3	FB1-7270-000 запросить цену →	PULLEY, BELT,
4	FB1-7275-000 запросить цену →	CLAW, SEPARATION
5	FB2-4780-000 запросить цену →	COVER, SENSOR PCB
6	FB2-4928-020 запросить цену →	MOUNT, HINGE, FRONT
7	FB2-4929-000 запросить цену →	MOUNT, HINGE, REAR
8	FB2-4930-000 запросить цену →	PIN, HINGE
9	FB2-4930-000 запросить цену →	PIN, HINGE NP6112
10	FB2-4933-000 запросить цену →	COVER, AC POWER SUPPLY
11	FB2-5029-020 запросить цену →	ROLLER, PRESSURE
12	FB2-5030-000 запросить цену →	HOLDER, ROLLER
13	FB2-5031-000 запросить цену →	ROLLER, DELIVERY
14	FB2-5032-000 запросить цену →	GUIDE, ENTRANCE
15	FB2-5033-000 запросить цену →	GUIDE, LOWER, DELIVERY
16	FB2-5034-000 запросить цену →	HOLDER, ENTRANCE GUIDE
17	FB2-5040-000 запросить цену →	ROLLER, CLEANING
18	FB2-5041-000 запросить цену →	BUSHING
19	FB2-5042-000 запросить цену →	SPRING, LEAF
20	FB2-5060-000 запросить цену →	SHIELD, NOISE
21	FB2-5161-030 запросить цену →	ROLLER, LOWER
22	FB2-5162-000 запросить цену →	RING, RATCHET
23	FB2-5163-000 запросить цену →	SPRING, CLUTCH
24	FB2-5164-000 запросить цену →	DRUM, CLUTCH
25	FB2-5182-000 запросить цену →	SHAFT, CLUTCH
26	FB2-5183-000 запросить цену →	RING, RATCHET
27	FB2-5221-000 запросить цену →	LEVER, SENSOR
28	FB2-5222-020 запросить цену →	LEVER, CLUTCH
102-3		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FB2-5223-000 запросить цену →	SHEET, GUIDE
30	FB2-5224-000 запросить цену →	ARM, PAPER PICK-UP
31	FB2-5301-000 запросить цену →	N 1 FRAME, BASE
32	FB2-5304-000 запросить цену →	BLOCK, HINGE SLIDING
33	FB2-5305-000 запросить цену →	PIN, SLIDE,
34	FB2-5309-000 запросить цену →	PULLEY, BELT,
35	FB2-5310-000 запросить цену →	PULLEY, BELT,
36	FB2-5311-000 запросить цену →	BELT, PAPER FEED,
37	FB2-5380-030 запросить цену →	PAD, SEPARATION
38	FB2-5381-000 запросить цену →	BLOCK, PAD
39	FB2-5382-000 запросить цену →	HOLDER, ROLLER
40	FB2-5383-020 запросить цену →	FLAG, SENSING,
41	FB2-5385-000 запросить цену →	ROLLER
42	FB2-5388-000 запросить цену →	FLAG, SENSING,
43	FB2-5392-020 запросить цену →	PLATE, FLAG HOLDING
44	FB3-0732-000 запросить цену →	SHAFT, SLIDE, 2 NP6112
45	FB3-0743-000 запросить цену →	ARM, PRESSURE RELEASE
46	FB3-0744-000 запросить цену →	BUSHING, SWING
47	FB3-0745-000 запросить цену →	GUIDE, REGISTRATION, UPPER
48	FB3-0748-000 запросить цену →	BUSHING, UPPER REGISTRATION
49	FB3-0831-000 запросить цену →	LEVER, SUPPORT NP6312
50	FB3-0832-000 запросить цену →	HOLDER, LEVER NP6312
51	FB3-0840-000 запросить цену →	FOOT, AUXILIARY
52	FF2-9789-000 запросить цену →	CABLE, AC INLET P1
53	FF2-9800-000 запросить цену →	CABLE, GROUNDING NP6312
54	FF3-1215-000 запросить цену →	COUNTER CNT1 J119
55	FF5-2858-000 запросить цену →	COVER
56	FF5-3714-000 запросить цену →	GEAR, 17T/80T
102	FF5-3927-000 запросить цену →	PLATE, REGIST SWING
58	FF5-3928-020 запросить цену →	ROLLER, REGISTRATION, UPPER
59	FF9-1504-000 запросить цену →	SOLENOID SL2 J4
60	FG5-5496-000 запросить цену →	SENSOR PCB UNIT
61	FH2-5276-030 запросить цену →	CORD, POWER SUPPLY 240V CA
62	FH2-5761-000 запросить цену →	CORD, POWER SUPPLY 220V
63	FH7-5627-000 запросить цену →	SOLENOID, DC24V SL1 J3
64	FH7-5628-000 запросить цену →	SOLENOID, DC24V SL4 J6
65	FH7-6216-000 запросить цену →	SWITCH, INTERLOCK DS1
66	FS5-0883-000 запросить цену →	GEAR, 34T
67	FS5-0885-000 запросить цену →	GEAR, 14T
68	FS5-0887-000 запросить цену →	GEAR, 25T
69	FS5-0903-000 запросить цену →	GEAR, 36T
70	FS5-0913-020 запросить цену →	GEAR, 17T/18T
71	FS5-0915-000 запросить цену →	GEAR, 14T
72	FS5-1440-000 запросить цену →	BUSHING, REGISTRATION, REAR
73	FS5-2351-000 запросить цену →	SPRING, CLUTCH
74	FS5-2767-000 запросить цену →	SPRING, TENSION
75	FS5-2771-000 запросить цену →	SPRING, TENSION
76	FS5-2772-000 запросить цену →	SPRING, TENSION
77	FS5-2773-000 запросить цену →	SPRING, TENSION
78	FS5-2778-000 запросить цену →	SPRING, COMPRESSION
79	FS5-2783-000 запросить цену →	SPRING, TENSION
80	FS5-2798-000 запросить цену →	SPRING, COMPRESSION
81	FS5-2799-000 запросить цену →	SPRING, TORSION
82	FS5-2800-000 запросить цену →	SPRING, TENSION
83	FS5-2806-000 запросить цену →	SPRING, COMPRESSION NP6112
84	FS6-2232-000 запросить цену →	SPRING, COMPRESSION
102-5		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FS6-2233-000 запросить цену →	SPRING, COMPRESSION NP6112
86	FS6-2239-000 запросить цену →	SPRING, TENSION
87	FS6-2240-000 запросить цену →	SPRING, TENSION
88	FS6-2241-000 запросить цену →	SPRING, TENSION NP6312
89	RH2-5015-050 запросить цену →	CORD, POWER SUPPLY 240V UK
90	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J3
91	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J4
92	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT J6
93	WE8-0087-000 запросить цену →	FERRITE CORE NP6312
94	WT2-5041-000 запросить цену →	CLAMP, CABLE
95	XA9-0763-000 запросить цену →	SCREW,RS,M3X11
96	XD9-0134-000 запросить цену →	RING,E
97	XD9-0134-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8
503	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
504	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
505	XB2-8300-607 запросить цену →	SCREW,W/WASHER,M3X6
506	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
507	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8 NP6312
508	XB4-7301-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X10 NP6312
509	XB4-7400-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X6
510	XB6-7300-609 запросить цену →	SCREW,TP,M3X6
511	XD2-1100-322 запросить цену →	RING,E
512	XD2-1100-502 запросить цену →	RING,E
513	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
514	XD3-2160-062 запросить цену →	PIN,DOWEL
130	FG5-5450-000 запросить цену →	CONTROL PANEL ASSEMBLY NP6112
1	FB3-0661-000 запросить цену →	KEY TOP, START
2	FB3-0662-000 запросить цену →	KEY TOP, CLEAR/STOP
3	FB3-0663-000 запросить цену →	KEY TOP, NUMBER
4	FB3-0664-000 запросить цену →	KNOB, DENSITY CONTROL
5	FB3-0665-000 запросить цену →	COVER, LED
6	FB3-0666-020 запросить цену →	KEY TOP, FUNCTION,
7	FB3-0667-020 запросить цену →	KEY TOP, FUNCTION,
8	FB4-1143-000 запросить цену →	PANEL, CLEAR SEE NOTE
130-1		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
160	FG5-3532-000 запросить цену →	COPYBOARD COVER ASSEMBLY NP6112
1	FA9-3102-000 запросить цену →	BRUSH, CLEANING
2	FB1-8870-000 запросить цену →	SHEET, COPYBOARD
3	FB2-5423-000 запросить цену →	COVER, COPYBOARD, LARGE
4	FB2-5424-000 запросить цену →	COVER, COPYBOARD, SMALL

4. FIGURE 161 ADF ASSEMBLY (NP6312)(1/2)

№	Артикул	Описание
161		- NPN RF ADF ASSEMBLY NP6312
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FB3-0829-000 запросить цену →	PIN, DF SUPPORT
3	FB3-3311-000 запросить цену →	CROSSMEMBER, DELIVERY
4	FB3-3312-000 запросить цену →	ELIMINATOR, STATIC CHARGE
5	FB3-3314-020 запросить цену →	ROLLER, BELT,
6	FB3-3315-020 запросить цену →	SHAFT, BELT
7	FB3-3316-000 запросить цену →	SPRING, TORSION
8	FB3-3321-000 запросить цену →	SPRING, TORSION
9	FB3-3322-000 запросить цену →	LINK, RELEASE
10	FB3-3323-000 запросить цену →	SHAFT, TENSION
11	FB3-3324-000 запросить цену →	FLAG, SENSOR
12	FB3-3325-000 запросить цену →	MOUNT, SENSOR
13	FB3-3326-000 запросить цену →	COVER, POCKET
14	FB3-3330-000 запросить цену →	SPRING, TORSION
15	FB3-3332-000 запросить цену →	ROLLER, RUBBER
16	FB3-3335-000 запросить цену →	COVER, PAD
17	FB3-3336-000 запросить цену →	ROLLER, GUIDE
18	FB3-3338-000 запросить цену →	SHEET,
19	FB3-3342-000 запросить цену →	FLAG, SENSOR,
20	FB3-3343-000 запросить цену →	SPRING, TORSION
21	FB3-3344-000 запросить цену →	FLAG, SENSOR,
22	FB3-3345-000 запросить цену →	SPRING, TORSION
23	FB3-3346-000 запросить цену →	SHAFT, REGISTRATION
24	FB3-3347-000 запросить цену →	LINK, PRESSURE
25	FB3-3348-000 запросить цену →	LEVER, RELEASE
26	FB3-3353-000 запросить цену →	PLATE, GROUNDING
27	FB3-3356-000 запросить цену →	HINGE, LEFT, UPPER
28	FB3-3357-020 запросить цену →	HINGE, LEFT, LOWER
29	FB3-3358-000 запросить цену →	SHAFT, LEFT HINGE
161-3		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
161	FB3-3361-000 запросить цену →	FOOT, HINGE, RIGHT
31	FB3-3364-000 запросить цену →	LABEL, OPERATION,
32	FB3-3365-000 запросить цену →	ROLLER, DRIVE
33	FB3-3399-000 запросить цену →	LABEL
34	FB3-3401-000 запросить цену →	BUSHING, LEVER
35	FB3-3402-020 запросить цену →	ROLLER, BELT,
36	FF3-1070-000 запросить цену →	CABLE, GROUNDING
37	FF5-4674-000 запросить цену →	HOLDER, ROLLER
38	FF5-4675-000 запросить цену →	HANDLE, UPPER
39	FF5-4677-000 запросить цену →	PLATE, PAPER LIFTER
40	FF5-4679-000 запросить цену →	FLAPPER
41	FG2-7467-000 запросить цену →	CABLE, INTERFACE J1,2,101,102
42	FG2-7469-000 запросить цену →	CABLE, SENSOR, 1 J5,105,201
43	FG2-7470-000 запросить цену →	CABLE, SENSOR, 2 J105,202,203
44	FG2-7471-000 запросить цену →	CABLE, MICROSWITCH J6
45	FS1-1190-000 запросить цену →	BUSHING
46	FS5-3458-000 запросить цену →	PULLEY, 44T
47	FS5-6453-000 запросить цену →	ROLLER,
48	FS5-6454-000 запросить цену →	ROLLER, REGISTRATION
49	FS5-6455-000 запросить цену →	ROLLER,
50	FS6-2369-000 запросить цену →	SPRING, COMPRESSION
51	FS6-2370-000 запросить цену →	SPRING, COMPRESSION
52	FS6-2371-000 запросить цену →	SPRING, COMPRESSION
53	FS6-2373-000 запросить цену →	SPRING, COMPRESSION
54	FS6-2374-000 запросить цену →	SPRING, COMPRESSION
161	FS6-8193-000 запросить цену →	LABEL, OPERATION,
56	FS6-8194-000 запросить цену →	LABEL, OPERATION,
57	FS6-8195-000 запросить цену →	LABEL, OPERATION,
58	WC4-5030-000 запросить цену →	MICROSWITCH MS1
59	WG8-5206-010 запросить цену →	PHOTO-INTERRUPTER PI1,2, J202,203
60	WG8-5309-000 запросить цену →	PHOTO-INTERRUPTER PI1 J201
61	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
62	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
63	XA9-0633-000 запросить цену →	SCREW,RS,M4X8
64	XA9-0633-000 запросить цену →	SCREW,RS,M4X8
65	XG9-0237-000 запросить цену →	BEARING, BALL
501	XB1-2301-209 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X12
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
504	XB2-6300-607 запросить цену →	SCREW,W/WASHER,M3X6
505	XB4-7301-209 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X12
506	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
507	XB4-7400-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
508	XB4-7401-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X16
509	XB6-7301-609 запросить цену →	SCREW,TP,M3X16
510	XD2-1100-322 запросить цену →	RING,E
511	XD2-1100-642 запросить цену →	RING,E
512	XD2-2100-802 запросить цену →	RING,GRIP
513	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
161-5		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
162	FG5-6412-000 запросить цену →	ADF TRAY ASSEMBLY NP6312
1	FB3-3391-000 запросить цену →	COVER, LOWER SEE NOTE
2	FB3-3395-000 запросить цену →	GEAR, 20T
3	FB3-3396-000 запросить цену →	PLATE, SLIDE
4	FF5-4678-000 запросить цену →	GUIDE, SLIDE, FRONT
5	FF5-4683-000 запросить цену →	TRAY, DOCUMENT
6	FF5-4684-000 запросить цену →	GUIDE, SLIDE, REAR
7	FS6-8197-000 запросить цену →	LABEL, "PAPER SIZE" SEE NOTE
501	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6

5. FIGURE 220 SCANNER DRIVE ASSEMBLY

№	Артикул	Описание
220	FG5-3465-040 запросить цену →	SCANNER DRIVE ASSEMBLY
1	FB2-4616-000 запросить цену →	PULLEY
2	FB2-4701-020 запросить цену →	ARM, SOLENOID,
3	FB2-4702-000 запросить цену →	WIRE, SCANNER DRIVE SEE NOTE
4	FB2-4703-000 запросить цену →	ARM, SOLENOID,
5	FB2-4704-000 запросить цену →	BLOCK, WIRE STOP SEE NOTE
6	FH6-1079-000 запросить цену →	MOTOR, STEPPING M2 J110
7	FH7-5564-000 запросить цену →	SOLENOID, DC24V SL3 J5
8	FS5-0917-000 запросить цену →	GEAR, 40T
9	FS5-0918-000 запросить цену →	GEAR, 24T/39T
10	FS5-0919-000 запросить цену →	GEAR, 53T SEE NOTE
11	FS5-1439-000 запросить цену →	BUSHING
12	FS5-2821-000 запросить цену →	SPRING, TENSION
13	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J5
14	VS1-5057-006 запросить цену →	CONNECTOR, SNAP TIGHT J15
15	XA9-0187-000 запросить цену →	SCREW,M3X6 SEE NOTE
16	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
17	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4

6. FIGURE 230 MAIN DRIVE ASSEMBLY

№	Артикул	Описание
230	FG5-5476-000 запросить цену →	MAIN DRIVE ASSEMBLY
1	FB2-4854-000 запросить цену →	PLATE, BLANKING
2	FB2-4927-000 запросить цену →	MOUNT, TERMINAL, UPPER SEE NOTE
3	FB3-0583-000 запросить цену →	SPRING, LEAF SEE NOTE
4	FB3-0629-000 запросить цену →	PLATE, IDLER HOLDER
5	FF2-9724-000 запросить цену →	CABLE, TERMINAL, PRIMARY SEE NOTE
6	FF2-9725-000 запросить цену →	CABLE, TERMINAL, TRANSFER SEE NOTE
7	FF2-9726-000 запросить цену →	CABLE, TERMINAL SEE NOTE
8	FF2-9727-000 запросить цену →	CABLE, TERMINAL, ELIMINATOR SEE NOTE
9	FF5-2887-000 запросить цену →	N 1 FRONT PANEL, AUXILIARY
10	FF5-2888-000 запросить цену →	PLATE, SWING
11	FH6-1209-000 запросить цену →	MOTOR, DC24V SEE NOTE
12	FS5-0905-000 запросить цену →	GEAR, 58T/35T
13	FS5-0906-000 запросить цену →	GEAR, 48T/34T
14	FS5-0907-000 запросить цену →	GEAR, 41T
15	FS5-0908-000 запросить цену →	GEAR, 25T
16	FS5-2785-000 запросить цену →	SPRING, TENSION
17	FS5-6393-000 запросить цену →	ROLLER, IDLER
18	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
19	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6 SEE NOTE
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6 SEE NOTE
240	FG5-3501-000 запросить цену →	DELIVERY DRIVE ASSEMBLY
1	FB2-5052-000 запросить цену →	SHAFT, GEAR
2	FS5-0911-000 запросить цену →	GEAR, 20T
3	FS5-0912-000 запросить цену →	GEAR, 40T/39T
4	FS5-2786-000 запросить цену →	SPRING, COMPRESSION
240-1		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
250	FG5-3511-000 запросить цену →	PICK-UP DRIVE ASSEMBLY
1	FB2-5198-000 запросить цену →	GEAR, 32T
2	FB2-5199-000 запросить цену →	SPRING, TORSION
3	FF5-2874-000 запросить цену →	PLATE, SWING
4	FS5-0890-000 запросить цену →	GEAR, 32T
5	FS5-0900-000 запросить цену →	GEAR, 18T
6	XD9-0136-000 запросить цену →	RING,E

7. FIGURE 290 ADF DRIVE ASSEMBLY (NP6312)

№	Артикул	Описание
290	FG5-6411-000 запросить цену →	ADF DRIVE ASSEMBLY NP6312
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-3268-000 запросить цену →	BELT, TIMING, COGGED
3	FB3-3371-000 запросить цену →	MOUNT, MOTOR
4	FB3-3373-020 запросить цену →	ROLLER, PAPER PICK-UP
5	FB3-3377-000 запросить цену →	SUPPORT, REGIST. SHAFT
6	FB3-3378-000 запросить цену →	RING, CHANGE
7	FB3-3400-000 запросить цену →	RING, E
8	FF5-4680-000 запросить цену →	PLATE, DRIVE
9	FF5-4681-000 запросить цену →	PLATE, CHANGE
10	FG2-7468-000 запросить цену →	CABLE, MOTOR J3,103,104
11	FH6-1237-000 запросить цену →	STEPPING MOTOR, DC24V M1 J103
12	FH6-1238-000 запросить цену →	MOTOR, DC24V M2 J104
13	FS1-1190-000 запросить цену →	BUSHING
14	FS1-1213-000 запросить цену →	BUSHING
15	FS5-3457-000 запросить цену →	GEAR, 14T/44T
16	FS6-0613-000 запросить цену →	GEAR, 40T
17	FS6-0616-000 запросить цену →	GEAR, CAM, 44T
18	FS6-0617-000 запросить цену →	GEAR, PICK-UP, 44T
19	FS6-0618-000 запросить цену →	GEAR, 16T/64T
20	XF9-0350-000 запросить цену →	BELT, TIMING
501	XA1-7260-309 запросить цену →	SCREW,MACH.,PAN HEAD,M2.6X3
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2402-009 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X20
504	XD2-1100-402 запросить цену →	RING,E
505	XD2-1100-502 запросить цену →	RING,E
506	XD3-2200-142 запросить цену →	PIN,DOWEL

8. FIGURE 300 CASSETTE

№	Артикул	Описание
300		- NPN RF CASSETTE
1	FA9-3102-000 запросить цену →	BRUSH, CLEANING NP6312
2	FB2-2559-000 запросить цену →	SHEET, LIFTING PLATE
3	FB2-4863-000 запросить цену →	ROLLER, HOOK
4	FB2-4864-000 запросить цену →	SHAFT, ROLLER
5	FB2-5403-020 запросить цену →	LATCH, HANDLE
6	FB2-5407-020 запросить цену →	CATCH, PAPER, LIFTING
7	FB2-5408-000 запросить цену →	PIN, LEVER
8	FB2-5410-000 запросить цену →	HOOK, LATCH
9	FB2-5413-000 запросить цену →	BRUSH, GROUNDING
10		FB4 - 1091 - 00S 1 PLATE, PAPER LIFTING
11	FF5-2903-000 запросить цену →	SPRING, LEAF, LARGE
12		FF5 - 6740 - 00S 1 SPRING, LEAF, SMALL
13	FS5-2780-000 запросить цену →	SPRING, TENSION
14	FS5-2781-020 запросить цену →	SPRING, COMPRESSION
15	FS5-2782-000 запросить цену →	SPRING, TENSION
16	FS5-2810-000 запросить цену →	SPRING, COMPRESSION
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB4-7300-509 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5
340	FG5-3531-000 запросить цену →	PICK-UP ROLLER ASSEMBLY CASSETTE
1	FA4-1159-000 запросить цену →	RING, RETAINING
2	FB1-8581-000 запросить цену →	ROLLER, MULTI FEED
501	XD3-2160-142 запросить цену →	PIN,DOWEL
340-1		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

9. FIGURE 355 ADF DELIVERY ASSEMBLY (NP6312)

№	Артикул	Описание
355	FG5-6413-000 запросить цену →	ADF DELIVERY ASSEMBLY MP6312
1	FB3-3379-000 запросить цену →	CROSSMEMBER, ELIMINATOR
2	FB3-3382-000 запросить цену →	SUPPORT, PAPER JUMP GUIDE
3	FB3-3383-000 запросить цену →	PLATE, ROLLER PRESSURE
4	FB3-3385-020 запросить цену →	ROLLER, PAPER DELIVERY
5	FB3-3386-000 запросить цену →	ROLLER, PAPER FEED
6	FB3-3387-000 запросить цену →	BELT, DOCUMENT FEED
7	FB3-3388-000 запросить цену →	ELIMINATOR, STATIC CHARGE,
8	FF3-1071-000 запросить цену →	CABLE, GROUNDING
9	FF5-4685-020 запросить цену →	FRAME, PAPER DELIVERY
10	FF5-4686-000 запросить цену →	PLATE, DELIVERY GUIDE
11	FS1-1205-000 запросить цену →	BUSHING
12	FS1-1341-000 запросить цену →	BUSHING
13	FS1-1422-000 запросить цену →	BUSHING
14	FS5-3459-000 запросить цену →	PULLEY, 14T
15	FS5-3460-000 запросить цену →	PULLEY, 26T
16	FS5-6455-000 запросить цену →	ROLLER,
17	FS6-2375-000 запросить цену →	SPRING, COMPRESSION
18	XA9-0633-000 запросить цену →	SCREW,RS,M4X8 SEE NOTE
19	XF9-0562-000 запросить цену →	BELT, TIMING
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XD2-1100-322 запросить цену →	RING,E
504	XD2-1100-502 запросить цену →	RING,E
505	XD2-1100-642 запросить цену →	RING,E

10. FIGURE 400 MIRROR ASSEMBLY 1

№	Артикул	Описание
400		- FG5 - 9977 - 00S 1 MIRROR ASSEMBLY
1	FA9-3065-000 запросить цену →	SHEET,
2	FB2-4650-000 запросить цену →	SHUTTER, FRONT
3	FB2-4651-000 запросить цену →	SHUTTER, REAR
4	FB2-4652-000 запросить цену →	REFLECTOR,
5	FB2-4653-000 запросить цену →	REFLECTOR,
6	FB2-4654-000 запросить цену →	PLATE, SIDE REFLECTOR, FRONT
7	FB2-4655-000 запросить цену →	PLATE, SIDE REFLECTOR, REAR
8	FB2-4658-020 запросить цену →	SPRING, LEAF,
9	FB2-4659-020 запросить цену →	SPRING, LEAF,
10	FB2-4660-000 запросить цену →	COVER, SENSOR
11	FB2-4662-020 запросить цену →	SPRING, LEAF, FRONT
12	FB2-4663-020 запросить цену →	SPRING, LEAF, REAR
13	FB2-4664-000 запросить цену →	SHUTTER, SUB, FRONT
14	FB2-4665-000 запросить цену →	SHUTTER, SUB, REAR
15	FB2-4666-030 запросить цену →	SCREW, ADJUSTING
16	FB2-4667-020 запросить цену →	FLAG
17	FB2-4669-000 запросить цену →	BLOCK, RAIL SLIDING
18	FF2-9729-000 запросить цену →	CABLE, MIRROR UNIT 1 SENSOR J107,401
19	FF3-0480-020 запросить цену →	CABLE, MIRROR UNIT 1 FC J16,206,211
20	FF5-2889-000 запросить цену →	COVER, SENSOR
21	FG5-3541-000 запросить цену →	INTENSITY/AE SENSOR PCB ASS’Y
22	FH7-3272-000 запросить цену →	LAMP, FLUORESCENT SEE NOTE
23	FN5-4018-000 запросить цену →	MIRROR,
24	FS5-2032-000 запросить цену →	SPRING, COMPRESSION
25	FS5-2815-000 запросить цену →	SPRING, COMPRESSION
26	XA9-0911-000 запросить цену →	SETSCREW,M3X8
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB2-8300-607 запросить цену →	SCREW,W/WASHER,M3X6
401	FG5-3463-000 запросить цену →	MIRROR ASSEMBLY
1	FB2-4616-000 запросить цену →	PULLEY
2	FB2-4669-000 запросить цену →	BLOCK, RAIL SLIDING
3	FB2-4676-000 запросить цену →	SCREW, ADJUSTING, M4
4	FB2-4677-020 запросить цену →	PLATE, WIRE POSITIONING, FRONT
5	FB2-4678-020 запросить цену →	PLATE, WIRE POSITIONING, REAR
6	FF5-2899-000 запросить цену →	HOLDER, MIRROR, FRONT
7	FF5-2900-000 запросить цену →	HOLDER, MIRROR, REAR
8	FN5-4019-000 запросить цену →	MIRROR, 2/3
9	XA9-0911-000 запросить цену →	SETSCREW,M3X8
10	XD9-0136-000 запросить цену →	RING,E
501	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
502	XB4-7301-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X10
503	XB7-2200-409 запросить цену →	NUT,HEX,M4
402	FG5-3464-000 запросить цену →	ZOOM MIRROR ASSEMBLY
1	FB2-4694-020 запросить цену →	SPRING, LEAF, MIRROR 5, FRONT
2	FB2-4695-030 запросить цену →	SPRING, LEAF, MIRROR 5, REAR
3	FF5-2901-000 запросить цену →	SPRING, LEAF, MIRROR 4, FRONT
4	FF5-2902-000 запросить цену →	SPRING, LEAF, MIRROR 4, REAR
5	FN5-4020-000 запросить цену →	MIRROR, 4/5
6	XA9-0911-000 запросить цену →	SETSCREW,M3X8
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8
503	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
402-1		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

11. FIGURE 450 BLANK EXPOSURE LAMP ASSEMBLY

№	Артикул	Описание
450		- NPN RF BLANK EXPOSURE LAMP ASSEMBLY
1	FB3-0774-000 запросить цену →	ARM, SOLENOID
2	FB3-0775-000 запросить цену →	LEVER, PRESSURE, FRONT
3	FB3-0776-000 запросить цену →	LEVER, PRESSURE, REAR
4	FB3-0777-000 запросить цену →	ARM, PRESSURE, FRONT
5	FB3-0778-000 запросить цену →	ARM, PRESSURE, REAR
6	FB3-0779-020 запросить цену →	SHAFT, PRESSURE
7	FB3-0780-000 запросить цену →	CAM, PRESSURE RELEASE,
8	FB3-0781-000 запросить цену →	CAM, PRESSURE RELEASE,
9	FB3-0782-000 запросить цену →	HANDLE, PRESSURE
10	FB3-0784-000 запросить цену →	CAM, ARM RELEASE
11	FB3-0805-000 запросить цену →	ARM, FOOL-PROOF
12	FB3-0806-000 запросить цену →	TRIGGER, FOOL-PROOF
13	FB3-0807-000 запросить цену →	SUPPORT, FOOL-PROOF ARM
14	FB3-0811-020 запросить цену →	SPRING, LEAF, FRONT
15	FB3-0815-020 запросить цену →	SPRING, LEAF, REAR
16	FF2-9731-000 запросить цену →	CABLE, BLANK EXPOSURE LAMP J106,601,602
17	FF3-0471-000 запросить цену →	CABLE, EXPO. LAMP/LIMIT SENSOR J19,121,801
18	FF5-3901-000 запросить цену →	MOUNT, LAMP, FRONT
19	FF5-3902-000 запросить цену →	MOUNT, LAMP, REAR
20	FF5-3904-000 запросить цену →	COVER, PRE-CONDITIONING
21	FG5-5499-000 запросить цену →	PRE-CONDITIONING LAMP PCB UNIT
22	FS5-2790-000 запросить цену →	SPRING, TENSION
23	FS6-2229-000 запросить цену →	SPRING, TENSION
24	FS6-2230-000 запросить цену →	SPRING, TENSION
25	FS6-2231-000 запросить цену →	SPRING, TENSION
26	FS6-2242-000 запросить цену →	SPRING, TENSION
27	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS5 J19
450	XA9-0650-000 запросить цену →	SCREW,M3X6
29	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
501	XD2-1100-372 запросить цену →	RING,E
502	XD3-2200-062 запросить цену →	PIN,DOWEL
450-3		COPYRIGHT © 1997 CANON INC. CANON NP6112/6312 REV.0 JULY 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
