Canon NP 6012 — каталог запчастей со схемами

Содержание

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)
2. FIGURE 101 UPPER MAIN BODY(1/2)
3. FIGURE 102 LOWER MAIN BODY(1/2)

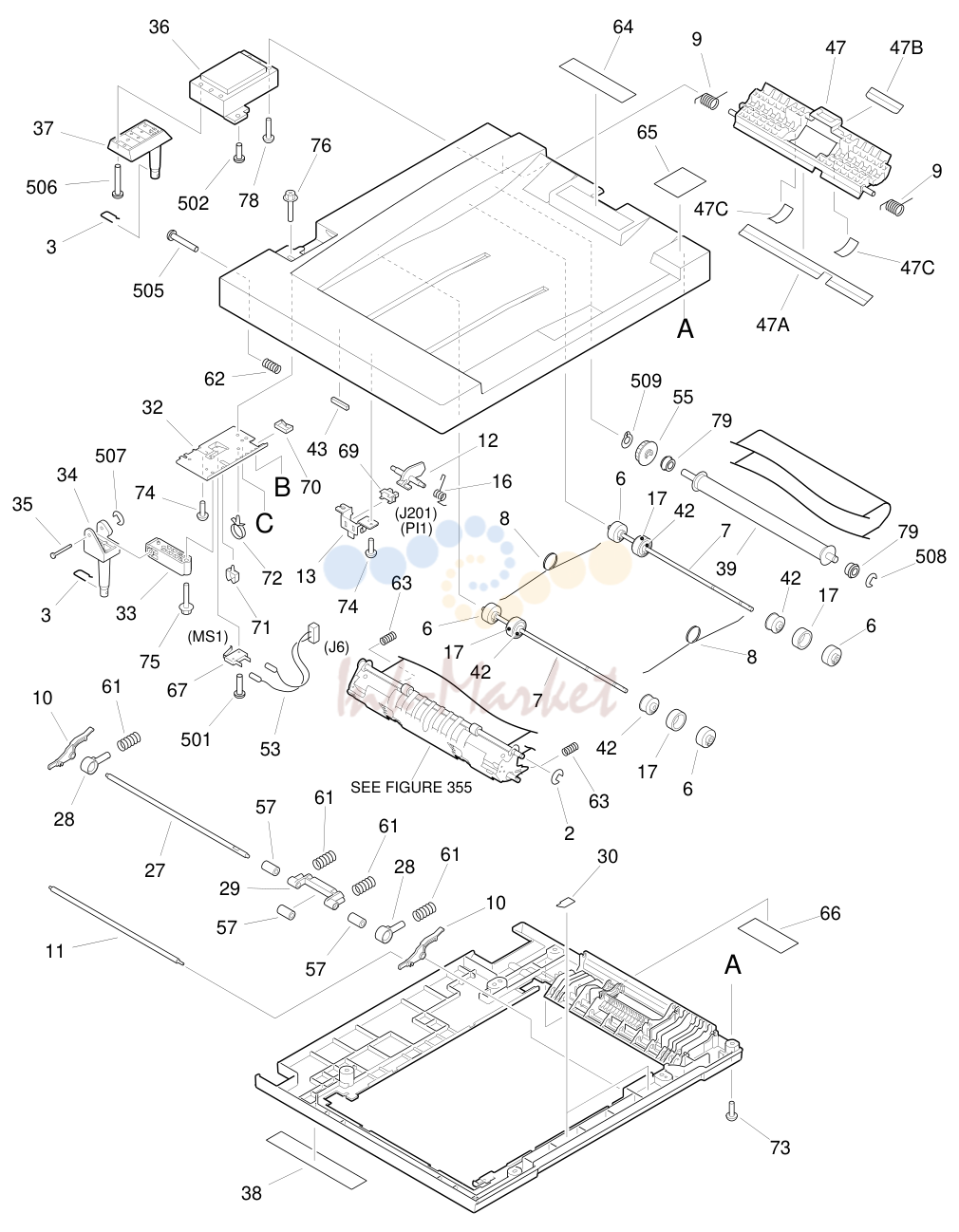

4. FIGURE 161 ADF ASSEMBLY (NP6012F/6212)(1/2)

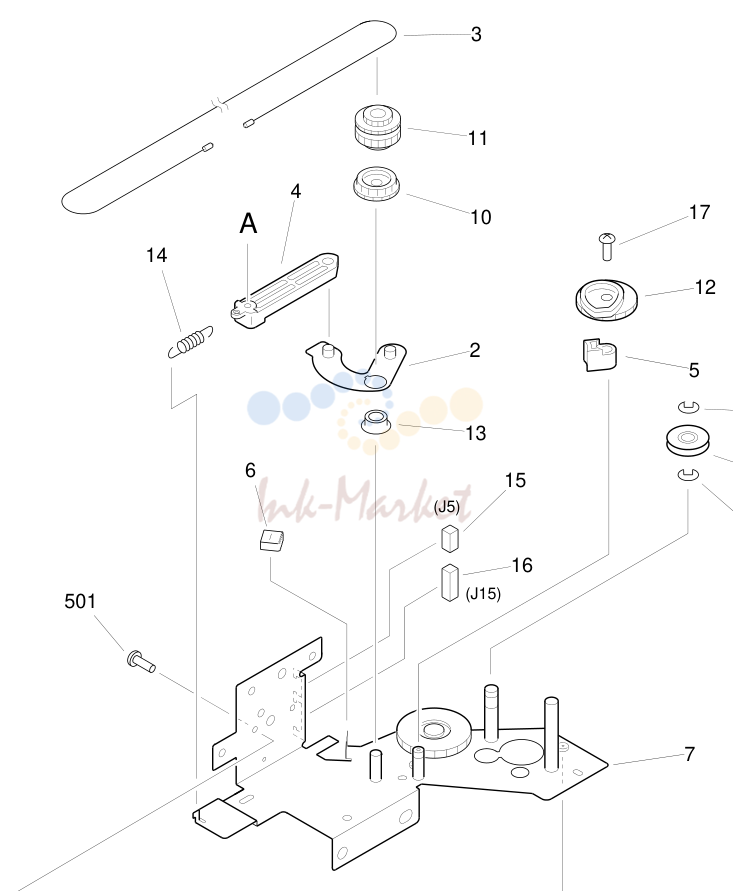

5. FIGURE 220 SCANNER DRIVE ASSEMBLY

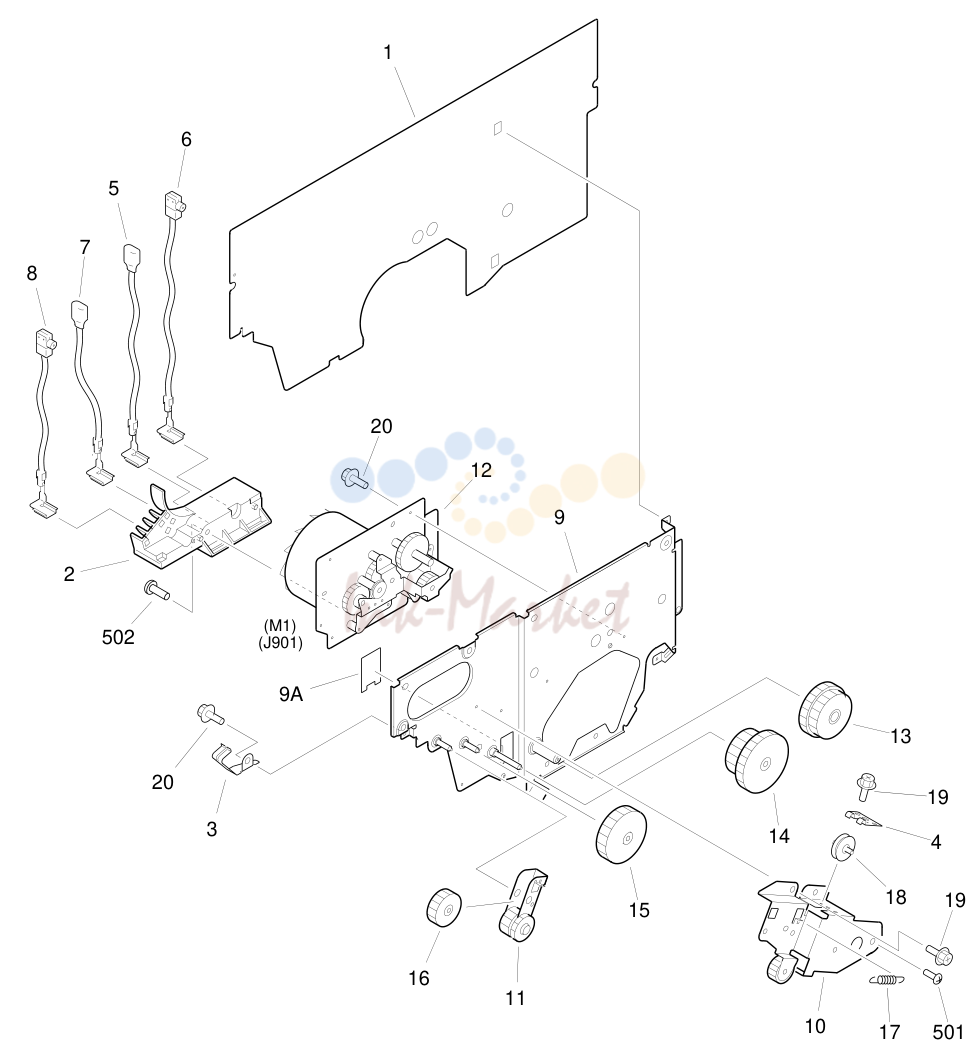

6. FIGURE 230 MAIN DRIVE ASSEMBLY

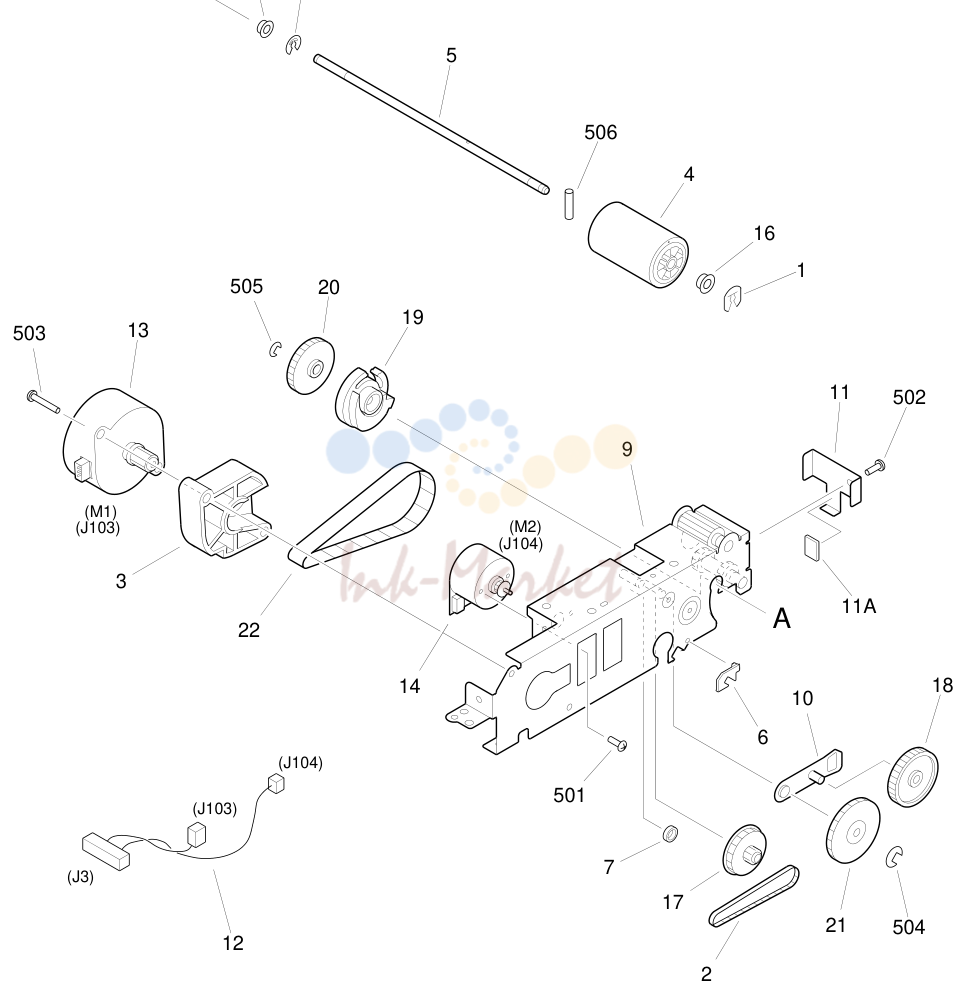

7. FIGURE 290 ADF DRIVE ASSEMBLY (NP6012F/6212)

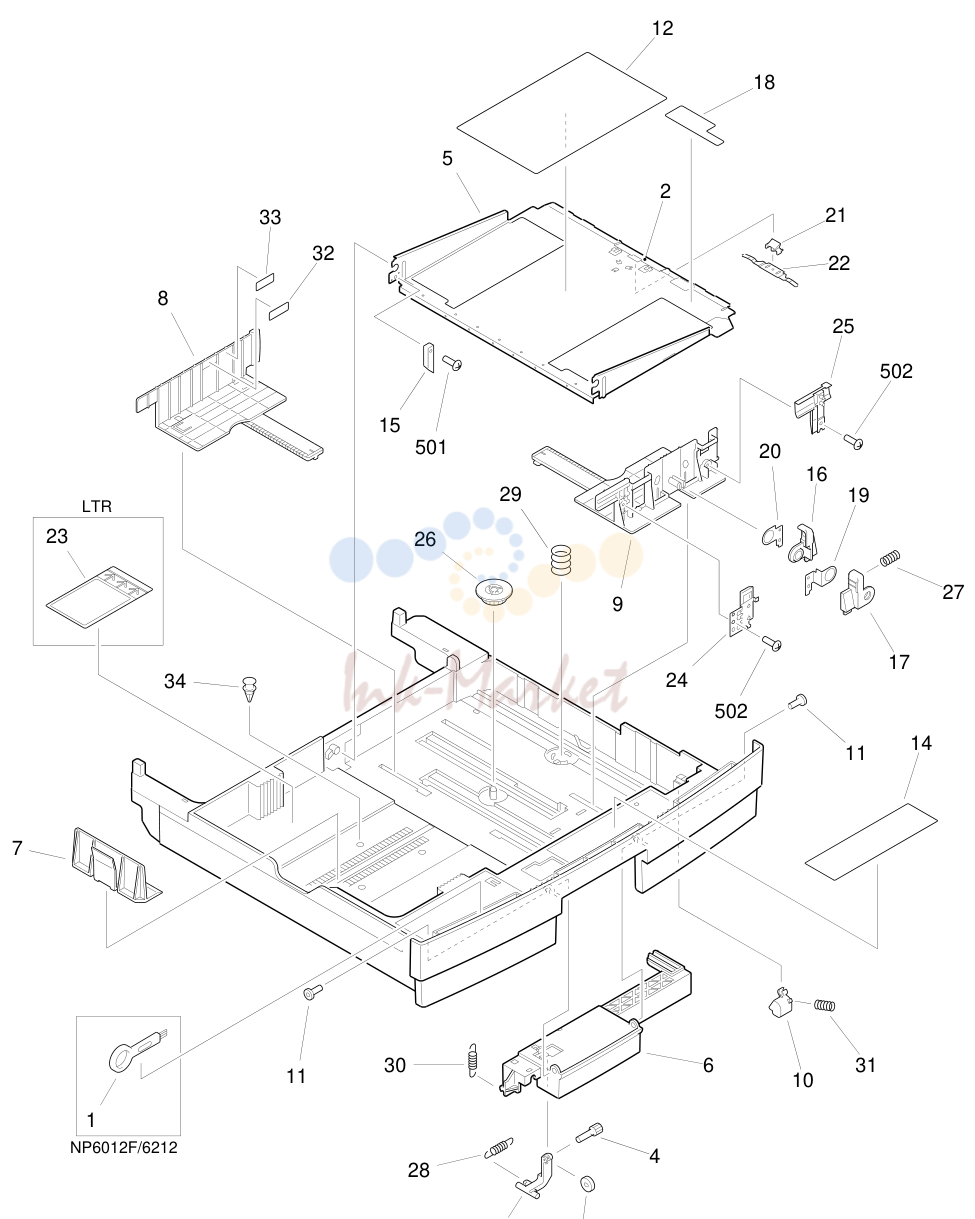

8. FIGURE 300 CASSETTE

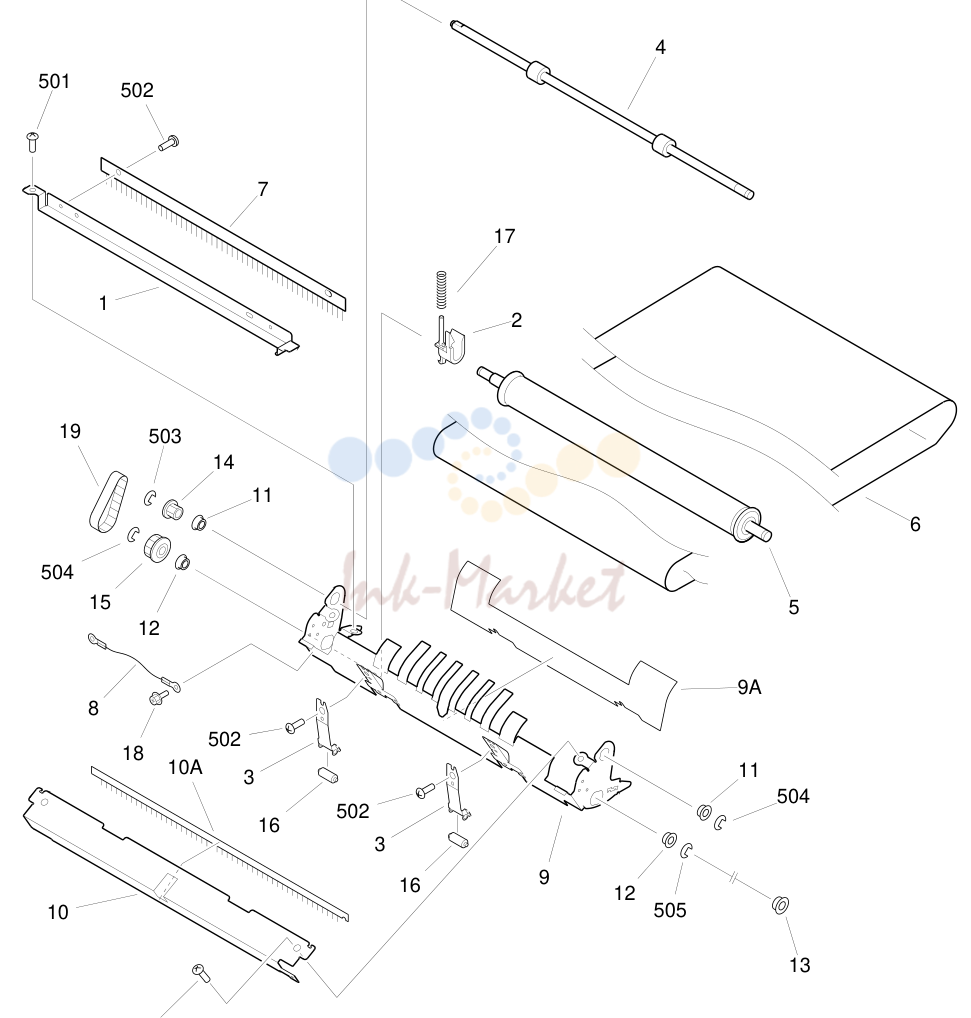

9. FIGURE 355 ADF DELIVERY ASSEMBLY (NP6012F/6212)

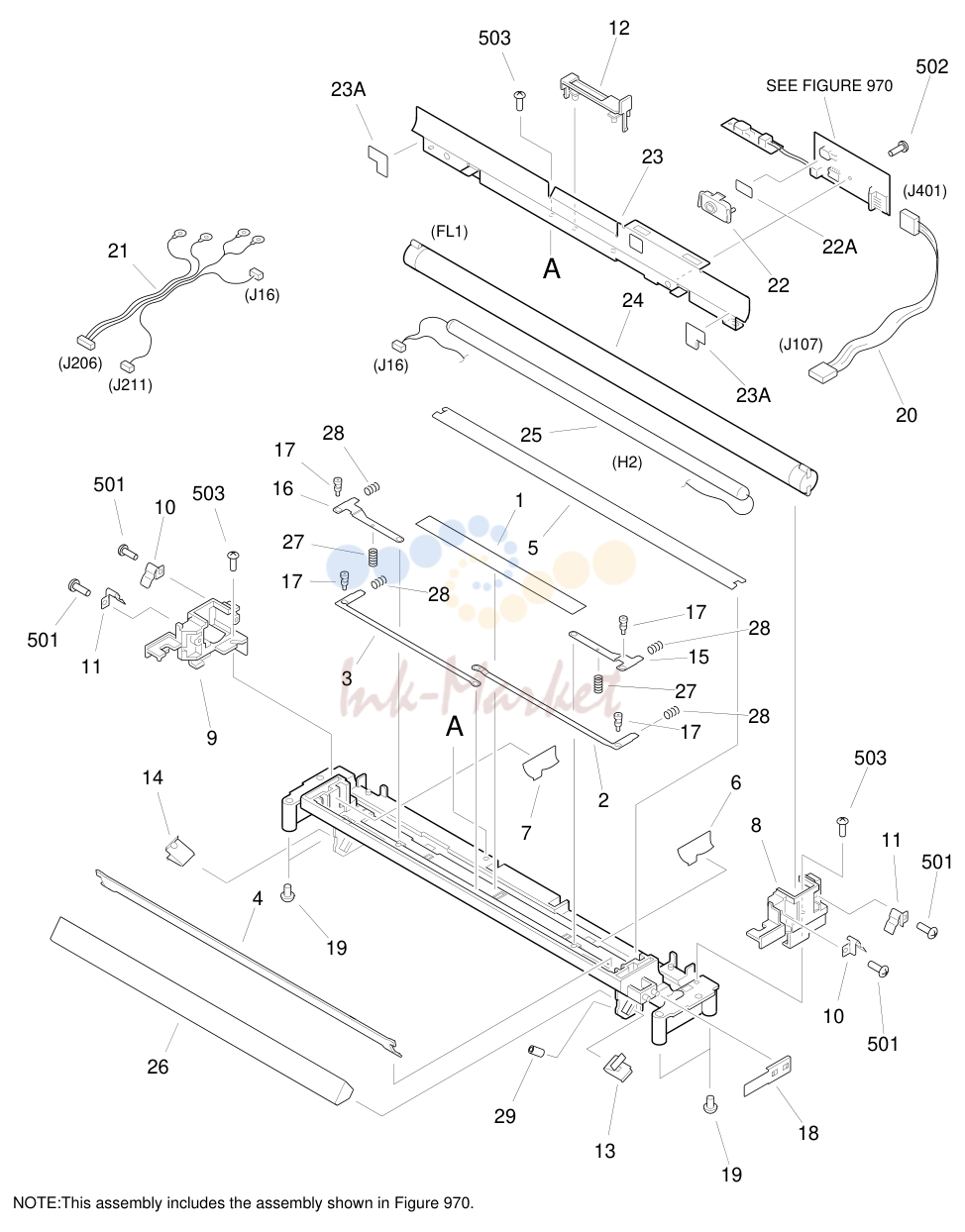

10. FIGURE 400 MIRROR ASSEMBLY 1
11. FIGURE 450 BLANK EXPOSURE LAMP ASSEMBLY
12. FIGURE 530 TRANSFER ASSEMBLY
13. FIGURE 640 DEVELOPING ASSEMBLY
14. FIGURE 810 FIXING ASSEMBLY
15. FIGURE 910 DC POWER SUPPLY ASSEMBLY
16. FIGURE 915 CONTROL PANEL PCB ASSEMBLY
17. FIGURE 930 DC CONTROLLER PCB ASSEMBLY
18. FIGURE B LIST OF CONNECTORS(1/2)

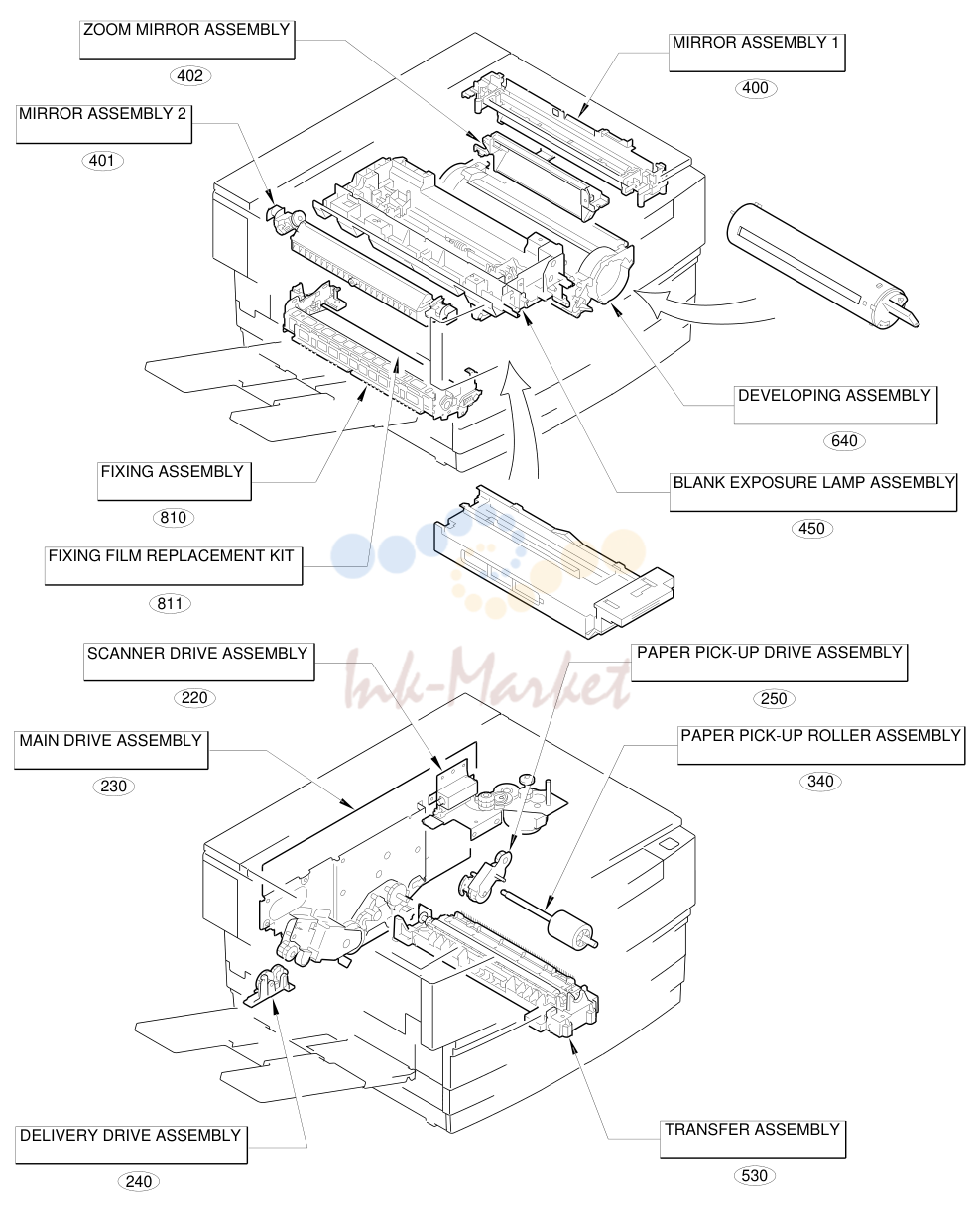

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/3)

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FB1-7283-000 запросить цену →	SPRING, LEAF
2	FB1-7403-000 запросить цену →	FILM, SLIDE
3	FB1-9766-000 запросить цену →	ROLLER, PICK-UP
4	FB2-4606-000 запросить цену →	RETAINER, GLASS,
5	FB2-4607-000 запросить цену →	RETAINER, GLASS,
6	FB2-4785-000 запросить цену →	SUPPORT, COPYBOARD NP6012
7	FB2-4882-020 запросить цену →	KEY TOP, ON/OFF
8	FB2-5055-000 запросить цену →	PANEL, LEFT
9	FB2-5175-000 запросить цену →	TRAY, PICK-UP
10	FB2-5177-000 запросить цену →	TRAY, SUB
11	FB2-5206-000 запросить цену →	PANEL, RIGHT
12	FB2-5207-000 запросить цену →	PLATE, PAPER STOP END, FRONT
13	FB2-5208-000 запросить цену →	PLATE, PAPER STOP END, REAR
14	FB2-5210-000 запросить цену →	FLAPPER, SEPARATING
15	FB2-5211-000 запросить цену →	SHAFT, PICK-UP
16	FB2-5212-000 запросить цену →	GUIDE, AUXILIARY
17	FB2-5213-000 запросить цену →	LEVER, TRAY
18	FB2-5214-020 запросить цену →	HOLDER, PICK-UP SHAFT
19	FB2-5215-020 запросить цену →	GEAR, 26T
20	FB2-5216-000 запросить цену →	PLATE
21	FB2-5217-000 запросить цену →	ROLLER
22	FB2-5425-000 запросить цену →	TRAY, COPY,
23	FB2-5426-000 запросить цену →	TRAY, COPY,
24	FB2-5428-000 запросить цену →	TRAY, COPY, SUB
25	FB2-5500-000 запросить цену →	SCREW, M4X12
26	FB2-5502-000 запросить цену →	SCREW, STEPPED
27	FB3-0669-000 запросить цену →	DAMPER, RUBBER
28	FB3-0738-000 запросить цену →	RUBBER, SHUTTER
100	FB3-0809-000 запросить цену →	LABEL, SERVICE
30	FB3-0824-000 запросить цену →	RETAINER, GLASS NP6012
31	FB3-0850-000 запросить цену →	PANEL, LOWER, FRONT
32	FB3-0851-000 запросить цену →	PANEL, REAR NP6012
33	FB3-0867-000 запросить цену →	LABEL, "WARNING" NP6012 except USA
34	FF5-2875-000 запросить цену →	PLATE, PICK-UP
35	FF5-3728-000 запросить цену →	GLASS, COPYBOARD NP6012
36	FF5-3890-000 запросить цену →	PANEL, UPPER, FRONT NP6012
37	FF5-3903-030 запросить цену →	COVER, TOP NP6012
38	FF5-3905-000 запросить цену →	GUIDE, PAPER JUMP NP6012F/6212
39	FS5-2769-000 запросить цену →	SPRING, COMPRESSION
40	FS5-2770-000 запросить цену →	SPRING, COMPRESSION
41	FS5-2776-000 запросить цену →	SPRING, COMPRESSION
100-3		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.2 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
100	FS6-2270-000 запросить цену →	SPRING, COMPRESSION NP6012F/6212
43	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6
44	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
45	XH9-0084-000 запросить цену →	DAMPER UNIT
501	XB4-7200-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M2X6
502	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
503	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10

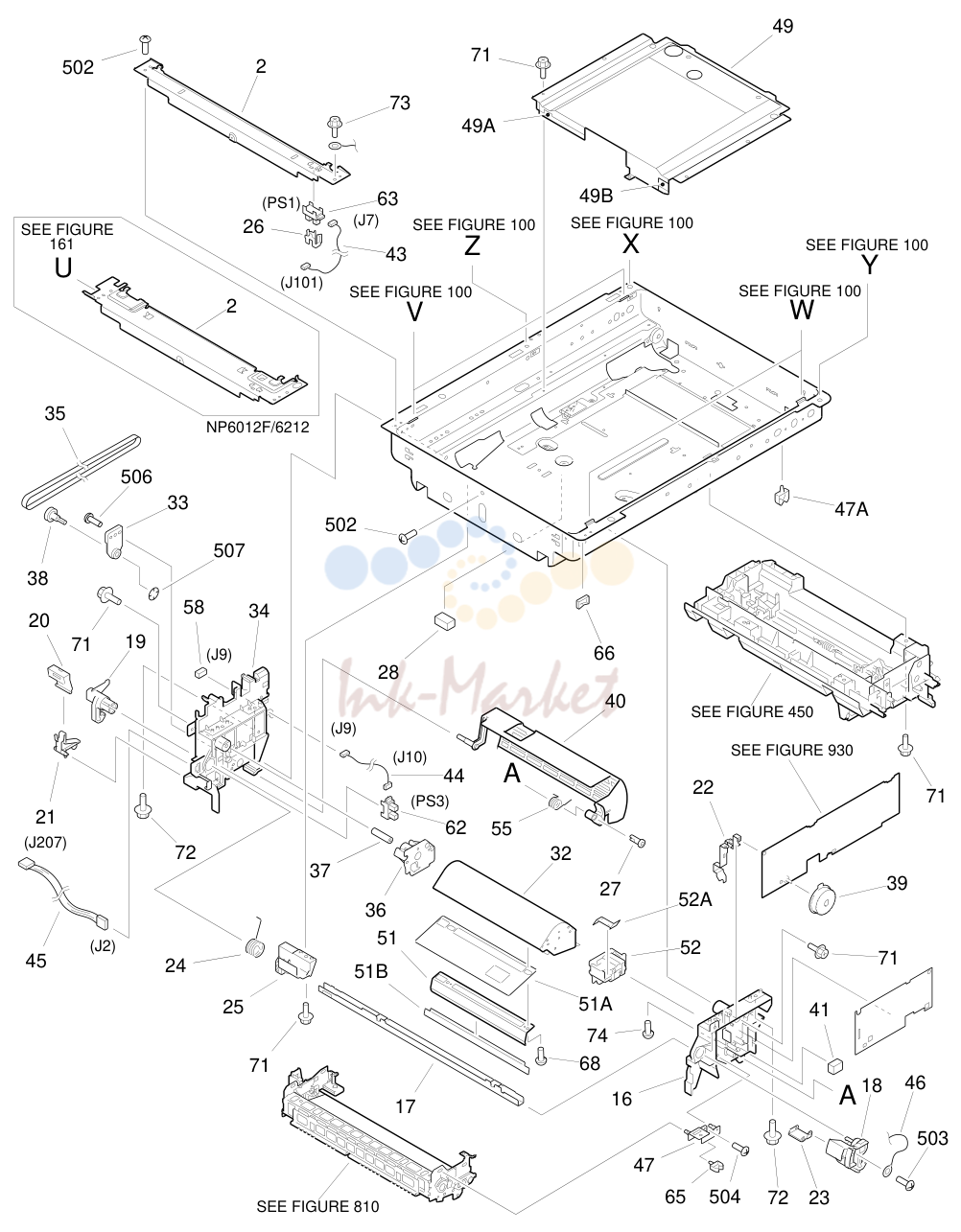

2. FIGURE 101 UPPER MAIN BODY(1/2)

№	Артикул	Описание
101		- NPN RF UPPER MAIN BODY
1	FB2-4603-000 запросить цену →	PLATE, DUST-PROOF
2	FB2-4604-030 запросить цену →	MOUNT, HOME POSITION SENSOR NP6012
3	FB2-4605-000 запросить цену →	RAIL, ZOOM LENS
4	FB2-4610-000 запросить цену →	PULLEY, DRIVE
5	FB2-4611-000 запросить цену →	WIRE, MIRROR DRIVE,
6	FB2-4612-000 запросить цену →	WIRE, MIRROR DRIVE,
7	FB2-4613-000 запросить цену →	RETAINER, MIRROR, 6, FRONT
8	FB2-4614-000 запросить цену →	RETAINER, MIRROR, 6, REAR
9	FB2-4622-020 запросить цену →	HOLDER, WIRE
10	FB2-4626-000 запросить цену →	CAP, EDGE
11	FB2-4629-020 запросить цену →	HOLDER, LENS
12	FB2-4734-000 запросить цену →	SHEET,
13	FB2-4736-000 запросить цену →	SHEET,
14	FB2-4792-000 запросить цену →	HOOK, WIRE STOPPING
15	FB2-4840-000 запросить цену →	SHEET,
16	FB2-4866-020 запросить цену →	BLOCK, HOOK, FRONT
17	FB2-4868-000 запросить цену →	SHAFT, HOOK
18	FB2-4869-000 запросить цену →	HOOK, FRONT
19	FB2-4870-000 запросить цену →	HOOK, REAR
20	FB2-4871-000 запросить цену →	LEVER, SWITCH
21	FB2-4872-000 запросить цену →	ACTUATOR
22	FB2-4873-000 запросить цену →	PLATE, GROUNDING
23	FB2-4875-000 запросить цену →	PLATE, LEVER GROUNDING
24	FB2-4877-000 запросить цену →	SPRING, TORSION
25	FB2-4940-000 запросить цену →	PLATE, REINFORCEMENT
26	FB2-4942-000 запросить цену →	GUIDE, SENSOR
27	FB2-4943-000 запросить цену →	PIN, HOOK
28	FB2-5036-000 запросить цену →	BLOCK, SILENCER
101-3		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.2 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
101	FB2-5057-000 запросить цену →	PLATE, BLANK EXPOSURE
30	FB2-5501-030 запросить цену →	SCREW, M4X15
31	FB3-0570-000 запросить цену →	PLATE, LINK
32	FB3-0623-000 запросить цену →	FAN, EXHAUST
33	FB3-0626-000 запросить цену →	SUPPORT, PULLEY SHAFT
34	FB3-0627-000 запросить цену →	BLOCK, HOOK, REAR
35	FB3-0630-000 запросить цену →	BELT, FAN
36	FB3-0632-000 запросить цену →	SUPPORT, FAN, REAR
37	FB3-0633-000 запросить цену →	JOINT
38	FB3-0639-000 запросить цену →	PULLEY, FAN
39	FB3-0670-000 запросить цену →	DIAL, DENSITY CONTROL
40	FB3-0736-030 запросить цену →	SHUTTER, FIXING
41	FB3-0738-000 запросить цену →	RUBBER, SHUTTER
42	FB3-0821-000 запросить цену →	MOUNT, ADF, LEFT NP6012F/6212
43	FF2-9730-000 запросить цену →	CABLE, HOME POSITION SENSOR J7,101
44	FF2-9732-000 запросить цену →	CABLE, DELIVERY SENSOR J9,10
45	FF2-9760-000 запросить цену →	CABLE, FIXING HEATER J2,207
46	FF2-9799-000 запросить цену →	CABLE, GROUNDING
47	FF5-2859-000 запросить цену →	HOLDING PLATE, FIXING ASSEMBLY
48	FF5-2867-020 запросить цену →	PULLEY, IDLER
49	FF5-2890-000 запросить цену →	HOOD, LENS
50	FF5-3716-000 запросить цену →	SHEET,
51	FF5-3889-000 запросить цену →	PLATE, AIR GUIDE
52	FF5-3912-000 запросить цену →	SUPPORT, FAN, FRONT
101	FB3-0625-000 запросить цену →	PLATE, FAN GROUNDING
53	FG5-3550-000 запросить цену →	DC CONTROLLER CABLE NP6012
54	FN5-4021-000 запросить цену →	MIRROR,
55	FS5-2797-000 запросить цену →	SPRING, TORSION
56	FS5-2802-000 запросить цену →	SPRING, TENSION
57	FS5-2803-020 запросить цену →	SPRING, TENSION
58	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT J9
59	VT2-5020-010 запросить цену →	SPACER
60	VT2-5020-016 запросить цену →	SPACER
61	WE8-5086-000 запросить цену →	FERRITE CORE NP6212
62	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS3 J10
63	WG8-5001-000 запросить цену →	PHOTO-INTERRUPTER, TLP1231 PS1 J7
64	WG8-5187-000 запросить цену →	PHOTO-INTERRUPTER PS2 J12
65	WT2-5026-000 запросить цену →	CLIP, CABLE
66	WT2-5035-000 запросить цену →	CLIP, CABLE
67	WT2-5041-000 запросить цену →	CLAMP, CABLE
68	XA9-0187-000 запросить цену →	SCREW,M3X6
69	XA9-0187-000 запросить цену →	SCREW,M3X6 NP6012F/6212
70	XA9-0650-000 запросить цену →	SCREW,M3X6
71	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
72	XA9-0762-000 запросить цену →	SCREW,RS,M3X8
73	XA9-0794-000 запросить цену →	SCREW,RS,M3X6
74	XA9-0813-000 запросить цену →	SCREW,RS,M3X8
75	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
101-5		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.2 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
101	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
503	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
505	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
506	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
507	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK

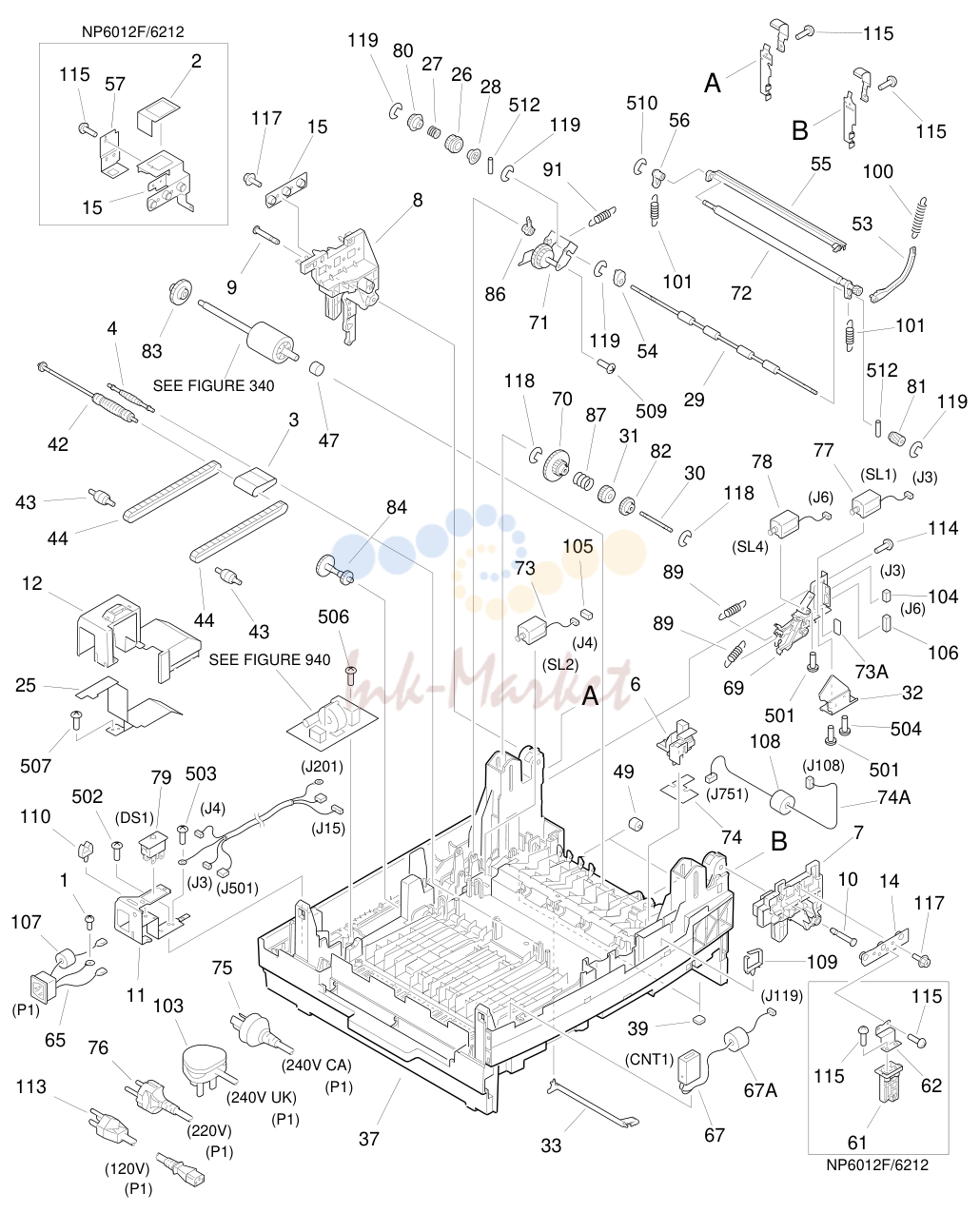

3. FIGURE 102 LOWER MAIN BODY(1/2)

№	Артикул	Описание
102		- NPN RF LOWER MAIN BODY
1	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD
2	FA9-3205-000 запросить цену →	SHEET, AC CABLE NP6012F/6212
3	FB1-7267-000 запросить цену →	BELT, PAPER FEED,
4	FB1-7270-000 запросить цену →	PULLEY, BELT,
5	FB1-7275-000 запросить цену →	CLAW, SEPARATION
6	FB2-4780-000 запросить цену →	COVER, SENSOR PCB
7	FB2-4928-020 запросить цену →	MOUNT, HINGE, FRONT
8	FB2-4929-000 запросить цену →	MOUNT, HINGE, REAR
9	FB2-4930-000 запросить цену →	PIN, HINGE
10	FB2-4930-000 запросить цену →	PIN, HINGE NP6012
11	FB2-4932-020 запросить цену →	MOUNT, POWER CORD
12	FB2-4933-000 запросить цену →	COVER, AC POWER SUPPLY
13	FB2-4935-000 запросить цену →	GUIDE, CABLE
14	FB2-4936-000 запросить цену →	PLATE, HINGE STOP, FRONT NP6012
15	FB2-4937-000 запросить цену →	PLATE, HINGE STOP, REAR NP6012
16	FB2-5030-000 запросить цену →	HOLDER, ROLLER
17	FB2-5031-000 запросить цену →	ROLLER, DELIVERY
18	FB2-5032-000 запросить цену →	GUIDE, ENTRANCE
19	FB2-5033-000 запросить цену →	GUIDE, LOWER, DELIVERY
20	FB2-5034-000 запросить цену →	HOLDER, ENTRANCE GUIDE
21	FB2-5040-000 запросить цену →	ROLLER, CLEANING
22	FB2-5041-000 запросить цену →	BUSHING
23	FB2-5042-000 запросить цену →	SPRING, LEAF
24	FB2-5043-000 запросить цену →	ROLLER, PRESSURE
25	FB2-5060-000 запросить цену →	SHIELD, NOISE
26	FB2-5162-000 запросить цену →	RING, RATCHET
102-3		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.2 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FB2-5163-000 запросить цену →	SPRING, CLUTCH
28	FB2-5164-000 запросить цену →	DRUM, CLUTCH
29	FB2-5165-000 запросить цену →	ROLLER, REGISTRATION, LOWER
30	FB2-5182-000 запросить цену →	SHAFT, CLUTCH
31	FB2-5183-000 запросить цену →	RING, RATCHET
32	FB2-5192-000 запросить цену →	COVER, SOLENOID
33	FB2-5221-020 запросить цену →	LEVER, SENSOR
34	FB2-5222-020 запросить цену →	LEVER, CLUTCH
35	FB2-5223-000 запросить цену →	SHEET, GUIDE
36	FB2-5224-000 запросить цену →	ARM, PAPER PICK-UP
37	FB2-5301-000 запросить цену →	N 1 FRAME, BASE
38	FB2-5302-000 запросить цену →	PLATE, CASSETTE MOUNTING
39	FB2-5303-000 запросить цену →	FOOT, RUBBER
40	FB2-5304-000 запросить цену →	BLOCK, HINGE SLIDING
41	FB2-5305-000 запросить цену →	PIN, SLIDE,
42	FB2-5309-000 запросить цену →	PULLEY, BELT,
43	FB2-5310-000 запросить цену →	PULLEY, BELT,
44	FB2-5311-000 запросить цену →	BELT, PAPER FEED,
45	FB2-5380-030 запросить цену →	PAD, SEPARATION
46	FB2-5381-000 запросить цену →	BLOCK, PAD
47	FB2-5382-000 запросить цену →	HOLDER, ROLLER
48	FB2-5383-020 запросить цену →	FLAG, SENSING,
49	FB2-5385-000 запросить цену →	ROLLER
50	FB2-5388-000 запросить цену →	FLAG, SENSING,
51	FB2-5392-020 запросить цену →	PLATE, FLAG HOLDING
52	FB3-0732-000 запросить цену →	SHAFT, SLIDE, 2 NP6012
53	FB3-0743-000 запросить цену →	ARM, PRESSURE RELEASE
54	FB3-0744-000 запросить цену →	BUSHING, SWING
55	FB3-0745-000 запросить цену →	GUIDE, REGISTRATION, UPPER
102	FB3-0748-000 запросить цену →	BUSHING, UPPER REGISTRATION
57	FB3-0826-000 запросить цену →	SUPPORT, DF MOUNTING NP6012F/6212
58	FB3-0831-000 запросить цену →	LEVER, SUPPORT NP6012F/6212
59	FB3-0832-000 запросить цену →	HOLDER, LEVER NP6012F/6212
60	FB3-0840-000 запросить цену →	FOOT, AUXILIARY
61	FB3-0841-020 запросить цену →	MOUNT, AUXILIARY HINGE NP6012F/6212
62	FB3-0842-000 запросить цену →	PLATE, HINGE MOUNTING NP6012F/6212
63	FB3-0844-020 запросить цену →	PLATE, REINFORCEMENT, FRONT NP6012F/6212
64	FB3-0845-000 запросить цену →	PLATE, REINFORCEMENT, REAR NP6012F/6212
65	FF2-9789-000 запросить цену →	CABLE, AC INLET P1
66	FF2-9800-000 запросить цену →	CABLE, GROUNDING NP6012F/6212
67	FF3-1215-000 запросить цену →	COUNTER CNT1 J119
68	FF5-2858-000 запросить цену →	COVER
69	FF5-2873-030 запросить цену →	MOUNT, SOLENOID
70	FF5-3714-000 запросить цену →	GEAR, 17T/80T
71	FF5-3927-000 запросить цену →	PLATE, REGIST SWING
72	FF5-3928-020 запросить цену →	ROLLER, REGISTRATION, UPPER
73	FF9-1504-000 запросить цену →	SOLENOID SL2 J4
74	FG5-5496-000 запросить цену →	SENSOR PCB UNIT
75	FH2-5276-030 запросить цену →	CORD, POWER SUPPLY 240V CA
76	FH2-5761-000 запросить цену →	CORD, POWER SUPPLY 220V
77	FH7-5627-000 запросить цену →	SOLENOID, DC24V SL1 J3
78	FH7-5628-000 запросить цену →	SOLENOID, DC24V SL4 J6
79	FH7-6216-000 запросить цену →	SWITCH, INTERLOCK DS1
80	FS5-0883-000 запросить цену →	GEAR, 34T
81	FS5-0885-000 запросить цену →	GEAR, 14T
102-5		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.2 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FS5-0887-000 запросить цену →	GEAR, 25T
83	FS5-0903-000 запросить цену →	GEAR, 36T
84	FS5-0913-020 запросить цену →	GEAR, 17T/18T
85	FS5-0915-000 запросить цену →	GEAR, 14T
86	FS5-1440-000 запросить цену →	BUSHING, REGISTRATION, REAR
87	FS5-2351-000 запросить цену →	SPRING, CLUTCH
88	FS5-2767-000 запросить цену →	SPRING, TENSION
89	FS5-2771-000 запросить цену →	SPRING, TENSION
90	FS5-2772-000 запросить цену →	SPRING, TENSION
91	FS5-2773-000 запросить цену →	SPRING, TENSION
92	FS5-2778-000 запросить цену →	SPRING, COMPRESSION
93	FS5-2783-000 запросить цену →	SPRING, TENSION
94	FS5-2798-000 запросить цену →	SPRING, COMPRESSION
95	FS5-2799-000 запросить цену →	SPRING, TORSION
96	FS5-2800-000 запросить цену →	SPRING, TENSION
97	FS5-2806-000 запросить цену →	SPRING, COMPRESSION NP6012
98	FS6-2232-000 запросить цену →	SPRING, COMPRESSION
99	FS6-2233-000 запросить цену →	SPRING, COMPRESSION NP6012
100	FS6-2239-000 запросить цену →	SPRING, TENSION
101	FS6-2240-000 запросить цену →	SPRING, TENSION
102	FS6-2241-000 запросить цену →	SPRING, TENSION NP6012F/6212
103	RH2-5015-050 запросить цену →	CORD, POWER SUPPLY 240V UK
104	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J3
105	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J4
106	VS1-5057-003 запросить цену →	CONNECTOR, SNAP TIGHT J6
107	WE8-0087-000 запросить цену →	FERRITE CORE NP6212
108	WE8-5093-000 запросить цену →	FERRITE CORE 120V
109	WT2-0494-000 запросить цену →	CLAMP, CABLE
102	WT2-5026-000 запросить цену →	CLIP, CABLE
111	WT2-5041-000 запросить цену →	CLAMP, CABLE
112	WT2-5335-000 запросить цену →	SPACER, HARNESS LOCK
113	WT3-5021-000 запросить цену →	CORD, POWER SUPPLY 120V
114	XA9-0591-000 запросить цену →	SCREW,M3X8
115	XA9-0591-000 запросить цену →	SCREW,M3X8 NP6012F/6212
116	XA9-0605-000 запросить цену →	SCREW,M4X8
117	XA9-0763-000 запросить цену →	SCREW,RS,M3X11
118	XD9-0134-000 запросить цену →	RING,E
119	XD9-0134-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB1-2300-809 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X8
503	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
504	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
505	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6 NP6012F/6212
506	XB2-8300-607 запросить цену →	SCREW,W/WASHER,M3X6
507	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
508	XB4-7301-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X10 NP6012F/6212
509	XB6-7300-609 запросить цену →	SCREW,TP,M3X6
510	XD2-1100-322 запросить цену →	RING,E
511	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
512	XD3-2160-062 запросить цену →	PIN,DOWEL
102-7		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.1 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
130	FG5-5450-000 запросить цену →	CONTROL PANEL ASSEMBLY NP6012
1	FB3-0650-000 запросить цену →	PANEL, CLEAR NP6012 120V
2	FB3-0660-000 запросить цену →	COVER, CONTROL PANEL
3	FB3-0661-000 запросить цену →	KEY TOP, START
4	FB3-0662-000 запросить цену →	KEY TOP, CLEAR/STOP
5	FB3-0663-000 запросить цену →	KEY TOP, NUMBER
6	FB3-0664-000 запросить цену →	KNOB, DENSITY CONTROL
7	FB3-0665-000 запросить цену →	COVER, LED
8	FB3-0666-020 запросить цену →	KEY TOP, FUNCTION,
9	FB3-0667-020 запросить цену →	KEY TOP, FUNCTION,
160	FG5-3532-000 запросить цену →	COPYBOARD COVER ASSEMBLY NP6012
1	FA9-3102-000 запросить цену →	BRUSH, CLEANING
2	FB1-8870-000 запросить цену →	SHEET, COPYBOARD
3	FB2-5423-000 запросить цену →	COVER, COPYBOARD, LARGE
4	FB2-5424-000 запросить цену →	COVER, COPYBOARD, SMALL
5	FB3-3406-000 запросить цену →	LABEL, "CAUTION, DRUM CHANGE" NP6012 PGP TYPE
160-1		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.2 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

4. FIGURE 161 ADF ASSEMBLY (NP6012F/6212)(1/2)

№	Артикул	Описание
161		- NPN RF ADF ASSEMBLY NP6012F/6212
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-2873-000 запросить цену →	RING,E
3	FB3-0829-000 запросить цену →	PIN, DF SUPPORT
4	FB3-3311-000 запросить цену →	CROSSMEMBER, DELIVERY
5	FB3-3312-000 запросить цену →	ELIMINATOR, STATIC CHARGE
6	FB3-3314-020 запросить цену →	ROLLER, BELT,
7	FB3-3315-020 запросить цену →	SHAFT, BELT
8	FB3-3316-000 запросить цену →	SPRING, TORSION
9	FB3-3321-000 запросить цену →	SPRING, TORSION
10	FB3-3322-000 запросить цену →	LINK, RELEASE
11	FB3-3323-000 запросить цену →	SHAFT, TENSION
12	FB3-3324-000 запросить цену →	FLAG, SENSOR
13	FB3-3325-000 запросить цену →	MOUNT, SENSOR
14	FB3-3326-000 запросить цену →	COVER, POCKET
15	FB3-3328-000 запросить цену →	SHEET, CABLE
16	FB3-3330-000 запросить цену →	SPRING, TORSION
17	FB3-3332-000 запросить цену →	ROLLER, RUBBER
18	FB3-3334-000 запросить цену →	SHEET,
19	FB3-3335-000 запросить цену →	COVER, PAD
20	FB3-3336-000 запросить цену →	ROLLER, GUIDE
21	FB3-3337-000 запросить цену →	PLATE, SENSOR MOUNTING
22	FB3-3338-000 запросить цену →	SHEET,
23	FB3-3342-000 запросить цену →	FLAG, SENSOR,
24	FB3-3343-000 запросить цену →	SPRING, TORSION
25	FB3-3344-000 запросить цену →	FLAG, SENSOR,
26	FB3-3345-000 запросить цену →	SPRING, TORSION
27	FB3-3346-000 запросить цену →	SHAFT, REGISTRATION
28	FB3-3347-000 запросить цену →	LINK, PRESSURE
29	FB3-3348-000 запросить цену →	LEVER, RELEASE
161-3		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.1 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
161	FB3-3352-000 запросить цену →	SHEET, SAFETY
31	FB3-3353-000 запросить цену →	PLATE, GROUNDING
32	FB3-3355-000 запросить цену →	CROSSMEMBER, HINGE, LEFT
33	FB3-3356-000 запросить цену →	HINGE, LEFT, UPPER
34	FB3-3357-020 запросить цену →	HINGE, LEFT, LOWER
35	FB3-3358-000 запросить цену →	SHAFT, LEFT HINGE
36	FB3-3360-000 запросить цену →	HINGE, FREE STOP
37	FB3-3361-000 запросить цену →	FOOT, HINGE, RIGHT
38	FB3-3364-000 запросить цену →	LABEL, OPERATION,
39	FB3-3365-000 запросить цену →	ROLLER, DRIVE
40	FB3-3398-000 запросить цену →	LABEL NP6012F
41	FB3-3401-000 запросить цену →	BUSHING, LEVER
42	FB3-3402-020 запросить цену →	ROLLER, BELT,
43	FB3-3404-000 запросить цену →	CUSHION
44	FB3-3406-000 запросить цену →	LABEL, "CAUTION, DRUM CHANGE" NP6012F PGP TYPE
45	FF3-1070-000 запросить цену →	CABLE, GROUNDING
46	FF5-4674-000 запросить цену →	HOLDER, ROLLER
47	FF5-4675-000 запросить цену →	HANDLE, UPPER
48	FF5-4677-000 запросить цену →	PLATE, PAPER LIFTER
49	FF5-4679-000 запросить цену →	FLAPPER
161	FG2-7467-000 запросить цену →	CABLE, INTERFACE J1,2,101,102
51	FG2-7469-000 запросить цену →	CABLE, SENSOR, 1 J5,105,201
52	FG2-7470-000 запросить цену →	CABLE, SENSOR, 2 J105,202,203
53	FG2-7471-000 запросить цену →	CABLE, MICROSWITCH J6
54	FS1-1190-000 запросить цену →	BUSHING
55	FS5-3458-000 запросить цену →	PULLEY, 44T
56	FS5-6453-000 запросить цену →	ROLLER,
57	FS5-6454-000 запросить цену →	ROLLER, REGISTRATION
58	FS5-6455-000 запросить цену →	ROLLER,
59	FS6-2369-000 запросить цену →	SPRING, COMPRESSION
60	FS6-2370-000 запросить цену →	SPRING, COMPRESSION
61	FS6-2371-000 запросить цену →	SPRING, COMPRESSION
62	FS6-2373-000 запросить цену →	SPRING, COMPRESSION
63	FS6-2374-000 запросить цену →	SPRING, COMPRESSION
64	FS6-8193-000 запросить цену →	LABEL, OPERATION,
65	FS6-8194-000 запросить цену →	LABEL, OPERATION,
66	FS6-8195-000 запросить цену →	LABEL, OPERATION,
67	WC4-5030-000 запросить цену →	MICROSWITCH MS1
68	WG8-5206-010 запросить цену →	PHOTO-INTERRUPTER PI2,3 J202,203
69	WG8-5309-000 запросить цену →	PHOTO-INTERRUPTER
70	WT2-0204-010 запросить цену →	CLIP, CABLE
71	WT2-0387-010 запросить цену →	CLAMP, CABLE
72	WT2-5041-000 запросить цену →	CLAMP, CABLE
73	XA9-0605-000 запросить цену →	SCREW,M4X8
74	XA9-0605-000 запросить цену →	SCREW,M4X8
75	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
76	XA9-0632-000 запросить цену →	SCREW,RS,M4X26
161-5		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.1 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
161	XA9-0633-000 запросить цену →	SCREW,RS,M4X8
78	XA9-0976-000 запросить цену →	SCREW,P,M4X16
79	XG9-0237-000 запросить цену →	BEARING, BALL
501	XB1-2301-209 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X12
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
504	XB2-6300-607 запросить цену →	SCREW,W/WASHER,M3X6
505	XB4-7301-209 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X12
506	XB6-7301-609 запросить цену →	SCREW,TP,M3X16
507	XD2-1100-322 запросить цену →	RING,E
508	XD2-1100-642 запросить цену →	RING,E
509	XD2-2100-802 запросить цену →	RING,GRIP
510	XD2-2300-502 запросить цену →	RING,TOOTHED LOCK
162	FG5-6412-000 запросить цену →	ADF TRAY ASSEMBLY NP6012F/6212
1	FB3-3391-000 запросить цену →	COVER, LOWER SEE NOTE
2	FB3-3395-000 запросить цену →	GEAR, 20T
3	FB3-3396-000 запросить цену →	PLATE, SLIDE
4	FB3-3397-000 запросить цену →	TRAY, SUB SEE NOTE
5	FF5-4678-000 запросить цену →	GUIDE, SLIDE, FRONT
6	FF5-4683-000 запросить цену →	TRAY, DOCUMENT
7	FF5-4684-000 запросить цену →	GUIDE, SLIDE, REAR
8	FS6-8197-000 запросить цену →	LABEL, "PAPER SIZE" SEE NOTE
501	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
162-1		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.1 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]

5. FIGURE 220 SCANNER DRIVE ASSEMBLY

№	Артикул	Описание
220	FG5-3465-040 запросить цену →	SCANNER DRIVE ASSEMBLY
1	FB2-4616-000 запросить цену →	PULLEY
2	FB2-4701-020 запросить цену →	ARM, SOLENOID,
3	FB2-4702-000 запросить цену →	WIRE, SCANNER DRIVE SEE NOTE
4	FB2-4703-000 запросить цену →	ARM, SOLENOID,
5	FB2-4704-000 запросить цену →	BLOCK, WIRE STOP SEE NOTE
6	FB2-4705-000 запросить цену →	RUBBER, STOP
7	FF5-2868-030 запросить цену →	MOUNT, MOTOR
8	FH6-1079-000 запросить цену →	MOTOR, STEPPING M2 J110
9	FH7-5564-000 запросить цену →	SOLENOID, DC24V SL3 J5
10	FS5-0917-000 запросить цену →	GEAR, 40T
11	FS5-0918-000 запросить цену →	GEAR, 24T/39T
12	FS5-0919-000 запросить цену →	GEAR, 53T SEE NOTE
13	FS5-1439-000 запросить цену →	BUSHING
14	FS5-2821-000 запросить цену →	SPRING, TENSION
15	VS1-5057-002 запросить цену →	CONNECTOR, SNAP TIGHT J5
16	VS1-5057-006 запросить цену →	CONNECTOR, SNAP TIGHT J15
17	XA9-0187-000 запросить цену →	SCREW,M3X6 SEE NOTE
18	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
19	XD9-0136-000 запросить цену →	RING,E
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4

6. FIGURE 230 MAIN DRIVE ASSEMBLY

№	Артикул	Описание
230	FG5-5476-000 запросить цену →	MAIN DRIVE ASSEMBLY
1	FB2-4918-000 запросить цену →	SHEET, INSULATION SEE NOTE
2	FB2-4927-000 запросить цену →	MOUNT, TERMINAL, UPPER SEE NOTE
3	FB3-0583-000 запросить цену →	SPRING, LEAF SEE NOTE
4	FB3-0629-000 запросить цену →	PLATE, IDLER HOLDER
5	FF2-9724-000 запросить цену →	CABLE, TERMINAL, PRIMARY SEE NOTE
6	FF2-9725-000 запросить цену →	CABLE, TERMINAL, TRANSFER SEE NOTE
7	FF2-9726-000 запросить цену →	CABLE, TERMINAL SEE NOTE
8	FF2-9727-000 запросить цену →	CABLE, TERMINAL, ELIMINATOR SEE NOTE
9	FF5-2886-000 запросить цену →	N 1 SIDE PLATE
10	FF5-2887-000 запросить цену →	N 1 FRONT PANEL, AUXILIARY
11	FF5-2888-000 запросить цену →	PLATE, SWING
12	FH6-1209-000 запросить цену →	MOTOR, DC24V SEE NOTE
13	FS5-0905-000 запросить цену →	GEAR, 58T/35T
14	FS5-0906-000 запросить цену →	GEAR, 48T/34T
15	FS5-0907-000 запросить цену →	GEAR, 41T
16	FS5-0908-000 запросить цену →	GEAR, 25T
17	FS5-2785-000 запросить цену →	SPRING, TENSION
18	FS5-6393-000 запросить цену →	ROLLER, IDLER
19	XA9-0760-000 запросить цену →	SCREW,RS,M3X6
20	XA9-0760-000 запросить цену →	AR SCREW,RS,M3X6 SEE NOTE
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6 SEE NOTE
240	FG5-3501-000 запросить цену →	DELIVERY DRIVE ASSEMBLY
1	FB2-5051-000 запросить цену →	BOX, GEAR
2	FB2-5052-000 запросить цену →	SHAFT, GEAR
3	FS5-0911-000 запросить цену →	GEAR, 20T
4	FS5-0912-000 запросить цену →	GEAR, 40T/39T
5	FS5-2786-000 запросить цену →	SPRING, COMPRESSION
240-1		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.0 JUNE 1995 PRINTED IN JAPAN [IMPRIME AU JAPON]
250	FG5-3511-000 запросить цену →	PICK-UP DRIVE ASSEMBLY
1	FB2-5197-000 запросить цену →	SHAFT, SWING PLATE
2	FB2-5198-000 запросить цену →	GEAR, 32T
3	FB2-5199-000 запросить цену →	SPRING, TORSION
4	FF5-2874-000 запросить цену →	PLATE, SWING
5	FS5-0890-000 запросить цену →	GEAR, 32T
6	FS5-0900-000 запросить цену →	GEAR, 18T
7	XD9-0136-000 запросить цену →	RING, E

7. FIGURE 290 ADF DRIVE ASSEMBLY (NP6012F/6212)

№	Артикул	Описание
290	FG5-6411-000 запросить цену →	ADF DRIVE ASSEMBLY NP6012F/6212
1	FA5-2864-020 запросить цену →	RING, RETAINING
2	FA9-3268-000 запросить цену →	BELT, TIMING, COGGED
3	FB3-3371-000 запросить цену →	MOUNT, MOTOR
4	FB3-3373-020 запросить цену →	ROLLER, PAPER PICK-UP
5	FB3-3374-000 запросить цену →	SHAFT, PICK-UP ROLLER
6	FB3-3377-000 запросить цену →	SUPPORT, REGIST. SHAFT
7	FB3-3378-000 запросить цену →	RING, CHANGE
8	FB3-3400-000 запросить цену →	RING, E
9	FF5-4680-000 запросить цену →	PLATE, DRIVE
10	FF5-4681-000 запросить цену →	PLATE, CHANGE
11	FF5-4682-000 запросить цену →	PLATE, TORQUE PAD
12	FG2-7468-000 запросить цену →	CABLE, MOTOR J3,103,104
13	FH6-1237-000 запросить цену →	STEPPING MOTOR, DC24V M1 J103
14	FH6-1238-000 запросить цену →	MOTOR, DC24V M2 J104
15	FS1-1190-000 запросить цену →	BUSHING
16	FS1-1213-000 запросить цену →	BUSHING
17	FS5-3457-000 запросить цену →	GEAR, 14T/44T
18	FS6-0613-000 запросить цену →	GEAR, 40T
19	FS6-0616-000 запросить цену →	GEAR, CAM, 44T
20	FS6-0617-000 запросить цену →	GEAR, PICK-UP, 44T
21	FS6-0618-000 запросить цену →	GEAR, 16T/64T
22	XF9-0350-000 запросить цену →	BELT, TIMING
501	XA1-7260-309 запросить цену →	SCREW,MACH.,PAN HEAD,M2.6X3
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XB1-2402-009 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X20
504	XD2-1100-402 запросить цену →	RING,E
505	XD2-1100-502 запросить цену →	RING,E
506	XD3-2200-142 запросить цену →	PIN,DOWEL

8. FIGURE 300 CASSETTE

№	Артикул	Описание
300		- NPN RF CASSETTE
1	FA9-3102-000 запросить цену →	BRUSH, CLEANING NP6012F/6212
2	FB2-2559-000 запросить цену →	SHEET, LIFTING PLATE
3	FB2-4863-000 запросить цену →	ROLLER, HOOK
4	FB2-4864-000 запросить цену →	SHAFT, ROLLER
5	FB2-5402-020 запросить цену →	PLATE, PAPER LIFTING
6	FB2-5403-020 запросить цену →	LATCH, HANDLE
7	FB2-5404-020 запросить цену →	PLATE, SIZE, END except LTR
8	FB2-5405-000 запросить цену →	PLATE, SIZE, SIDE, REAR
9	FB2-5406-020 запросить цену →	PLATE, SIZE, SIDE, FRONT
10	FB2-5407-020 запросить цену →	CATCH, PAPER, LIFTING
11	FB2-5408-000 запросить цену →	PIN, LEVER
12	FB2-5409-000 запросить цену →	LABEL, PLATE, LIFTING except LTR
13	FB2-5410-000 запросить цену →	HOOK, LATCH
14	FB2-5412-000 запросить цену →	LABEL, "PAPER WARNING"
15	FB2-5413-000 запросить цену →	BRUSH, GROUNDING
16	FB2-5414-020 запросить цену →	BLOCK, SIDE STOP, RIGHT
17	FB2-5415-020 запросить цену →	BLOCK, SIDE STOP, LEFT
18	FB2-5420-000 запросить цену →	LABEL, "PAPER SIZE"
19	FB2-6043-000 запросить цену →	PLATE, CATCH,
20	FB2-6044-000 запросить цену →	PLATE, CATCH,
21	FB3-3531-000 запросить цену →	GUIDE, LEAF SPRING
22	FB3-3547-000 запросить цену →	SPRING, LEAF
23	FB3-3548-000 запросить цену →	LABEL, "PAPER END" LTR
24	FF5-2903-000 запросить цену →	SPRING, LEAF, LARGE
25	FF5-2904-000 запросить цену →	SPRING, LEAF, SMALL
26	FS5-0904-020 запросить цену →	GEAR, 20T
27	FS5-2650-000 запросить цену →	SPRING, COMPRESSION
300	FS5-2780-000 запросить цену →	SPRING, TENSION
29	FS5-2781-020 запросить цену →	SPRING, COMPRESSION
30	FS5-2782-000 запросить цену →	SPRING, TENSION
31	FS5-2810-000 запросить цену →	SPRING, COMPRESSION
32	FS6-8347-000 запросить цену →	LABEL, "WARNING, PAPER HEIGHT"
33	FS6-8401-000 запросить цену →	LABEL, "WARNING, PAPER HEIGHT"
34	XZ9-0422-000 запросить цену →	SUPPORT, STOP
501	XB1-2300-407 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB4-7300-509 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5
300-3		COPYRIGHT © 1997 CANON INC. CANON NP6012/6012F/6212 REV.1 NOV. 1997 PRINTED IN JAPAN [IMPRIME AU JAPON]
340	FG5-3531-000 запросить цену →	PICK-UP ROLLER ASSEMBLY CASSETTE
1	FA4-1159-000 запросить цену →	RING, RETAINING
2	FB1-8581-000 запросить цену →	ROLLER, MULTI FEED
3	FB2-5387-000 запросить цену →	SHAFT, CASSETTE ROLLER
501	XD3-2160-142 запросить цену →	PIN,DOWEL

9. FIGURE 355 ADF DELIVERY ASSEMBLY (NP6012F/6212)

№	Артикул	Описание
355	FG5-6413-000 запросить цену →	ADF DELIVERY ASSEMBLY NP6012F/6212
1	FB3-3379-000 запросить цену →	CROSSMEMBER, ELIMINATOR
2	FB3-3382-000 запросить цену →	SUPPORT, PAPER JUMP GUIDE
3	FB3-3383-000 запросить цену →	PLATE, ROLLER PRESSURE
4	FB3-3385-020 запросить цену →	ROLLER, PAPER DELIVERY
5	FB3-3386-000 запросить цену →	ROLLER, PAPER FEED
6	FB3-3387-000 запросить цену →	BELT, DOCUMENT FEED
7	FB3-3388-000 запросить цену →	ELIMINATOR, STATIC CHARGE,
8	FF3-1071-000 запросить цену →	CABLE, GROUNDING
9	FF5-4685-020 запросить цену →	FRAME, PAPER DELIVERY
10	FF5-4686-000 запросить цену →	PLATE, DELIVERY GUIDE
11	FS1-1205-000 запросить цену →	BUSHING
12	FS1-1341-000 запросить цену →	BUSHING
13	FS1-1422-000 запросить цену →	BUSHING
14	FS5-3459-000 запросить цену →	PULLEY, 14T
15	FS5-3460-000 запросить цену →	PULLEY, 26T
16	FS5-6455-000 запросить цену →	ROLLER,
17	FS6-2375-000 запросить цену →	SPRING, COMPRESSION
18	XA9-0633-000 запросить цену →	SCREW,RS,M4X8 SEE NOTE
19	XF9-0562-000 запросить цену →	BELT, TIMING
501	XB1-2300-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2400-609 запросить цену →	SCREW,MACH.,TRUSS HEAD,M4X6
503	XD2-1100-322 запросить цену →	RING,E
504	XD2-1100-502 запросить цену →	RING,E
505	XD2-1100-642 запросить цену →	RING,E
