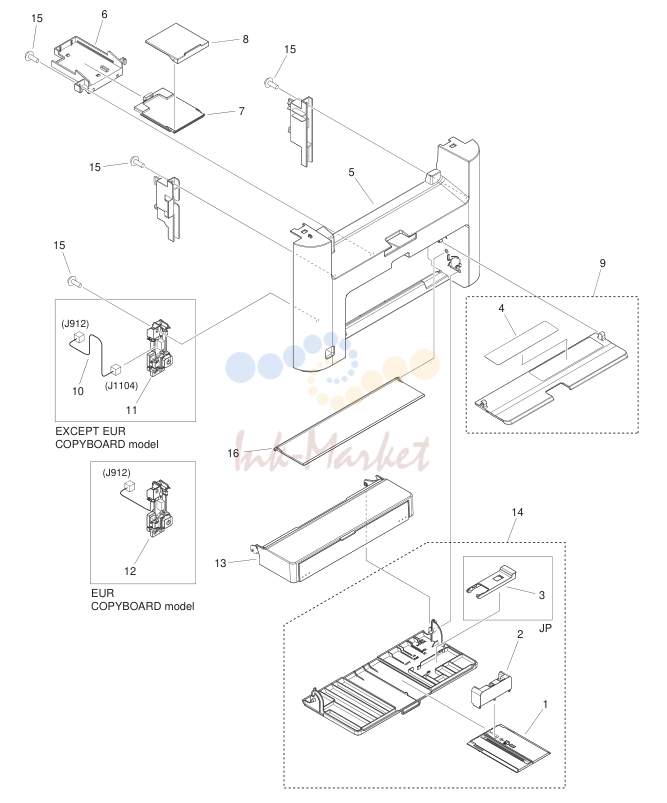

- 6. FM1-F332-000 1 FRONT COVER ASS'Y JP

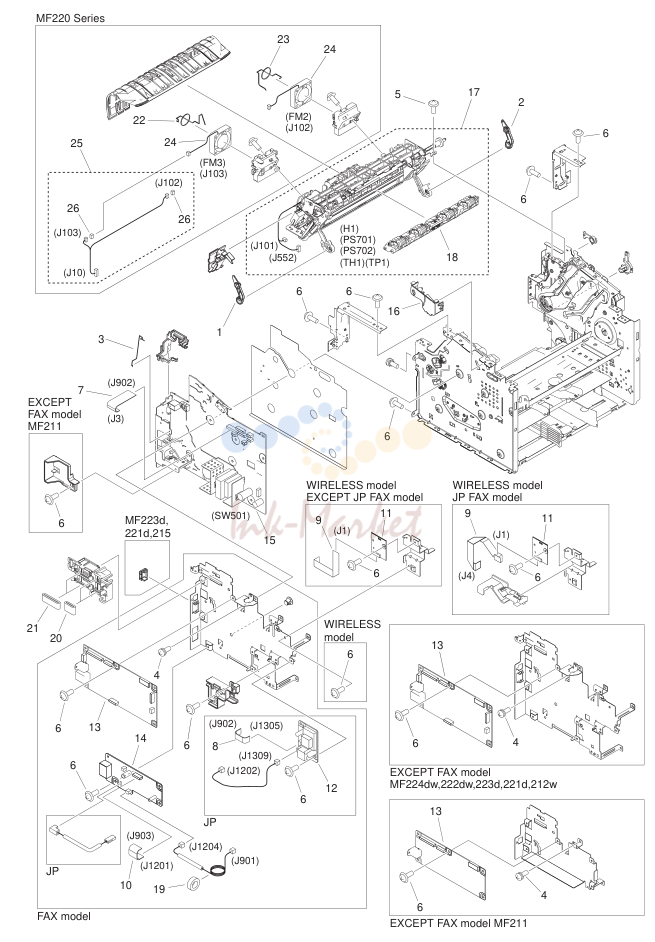

- 7. NPN RF INTERNAL COMPONENTS 1

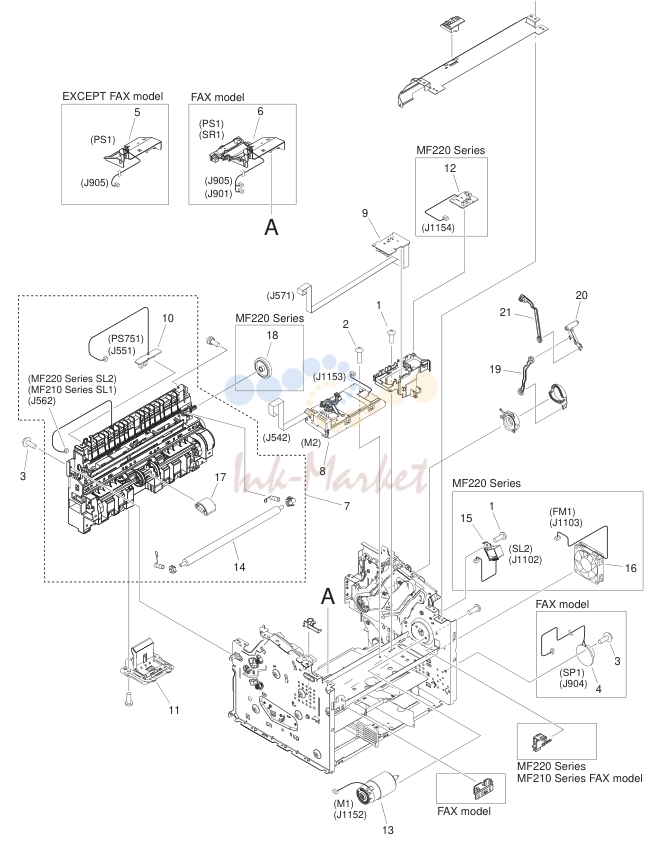

- 8. NPN RF INTERNAL COMPONENTS 2

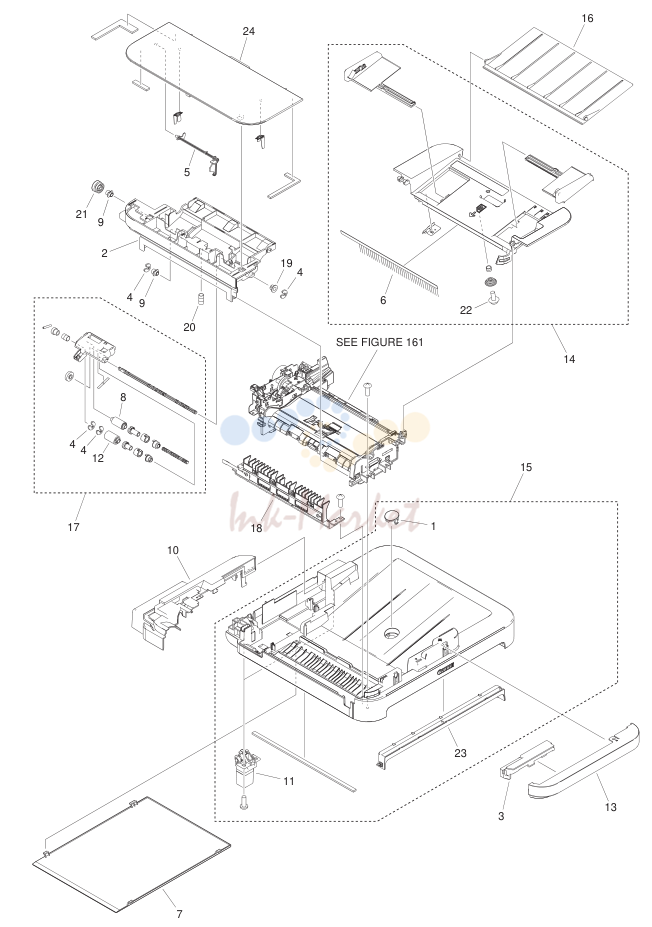

- 9. NPN RF ADF ASS'Y DADF model

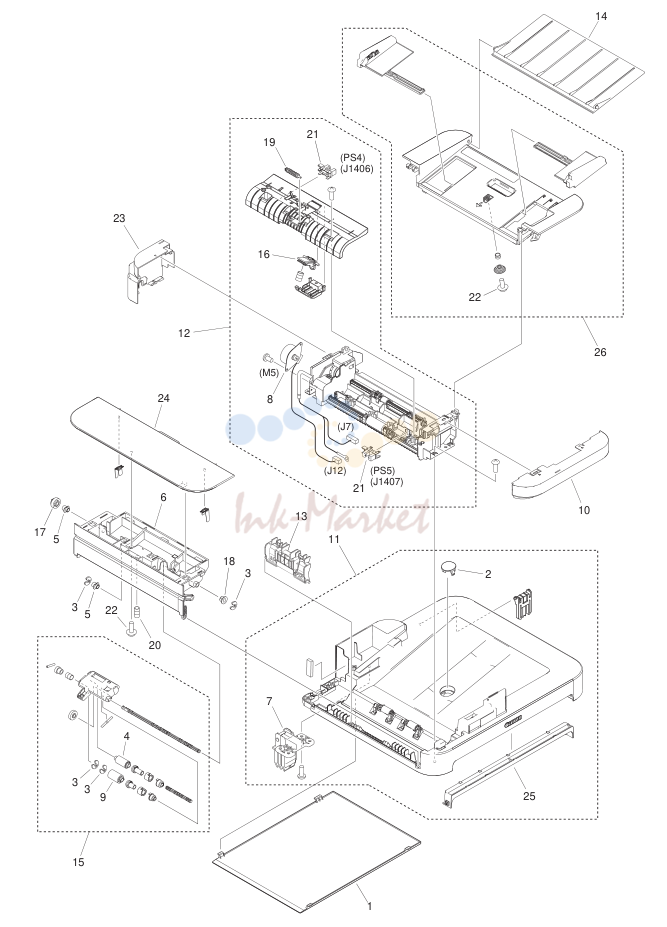

- 10. FIGURE 160A

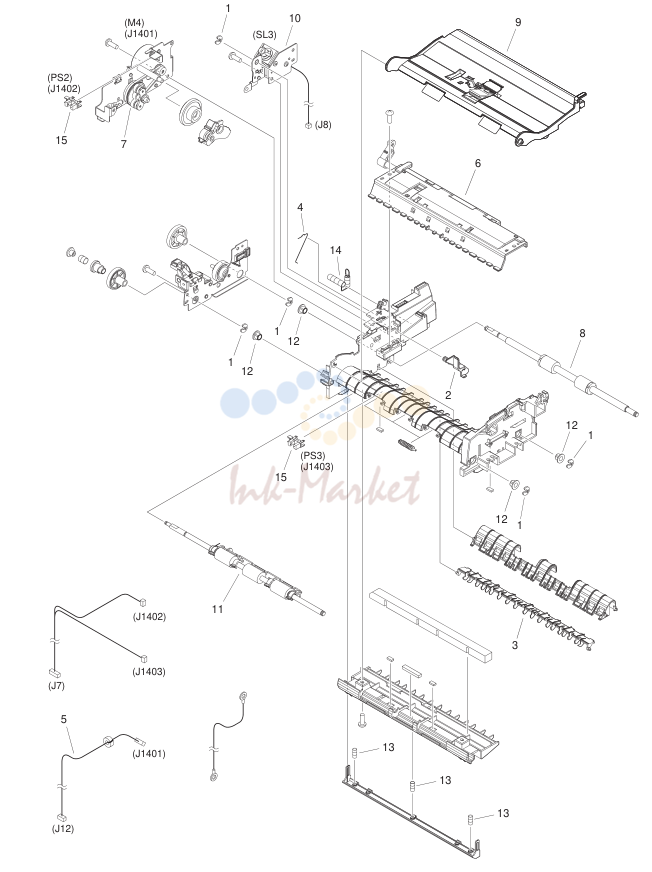

- 11. FM1-F352-000 1 PAPER FEEDER ASSEMBLY

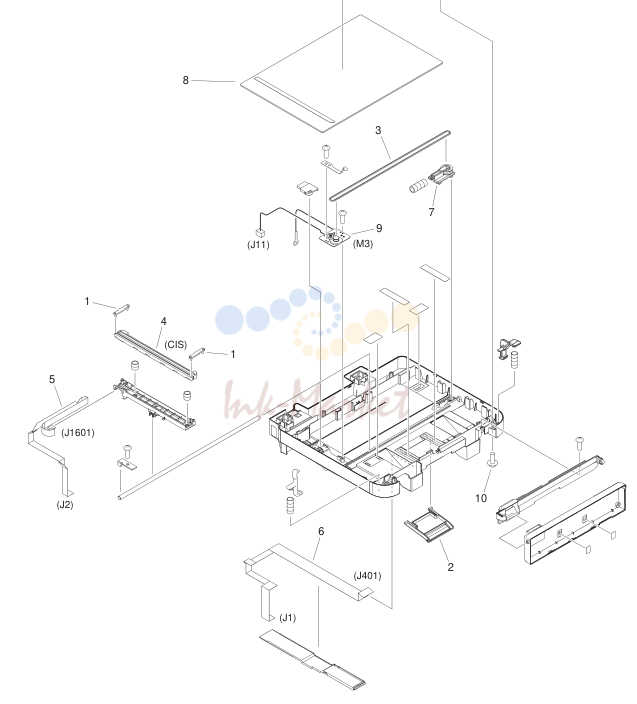

- 12. FM1-F359-000 1 READER ASSEMBLY JP,TW,AU,KR,SG,IN,HK,L

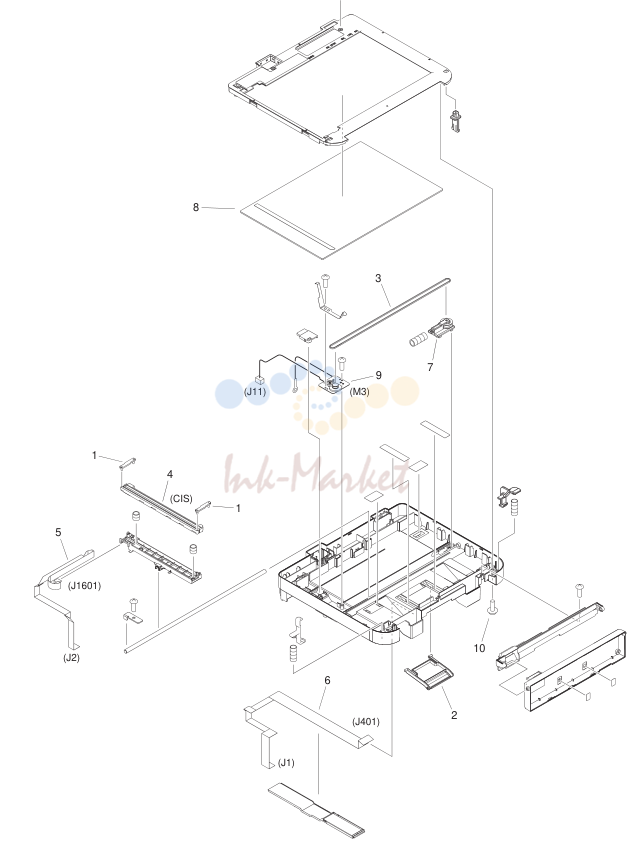

- 13. FIGURE 400A

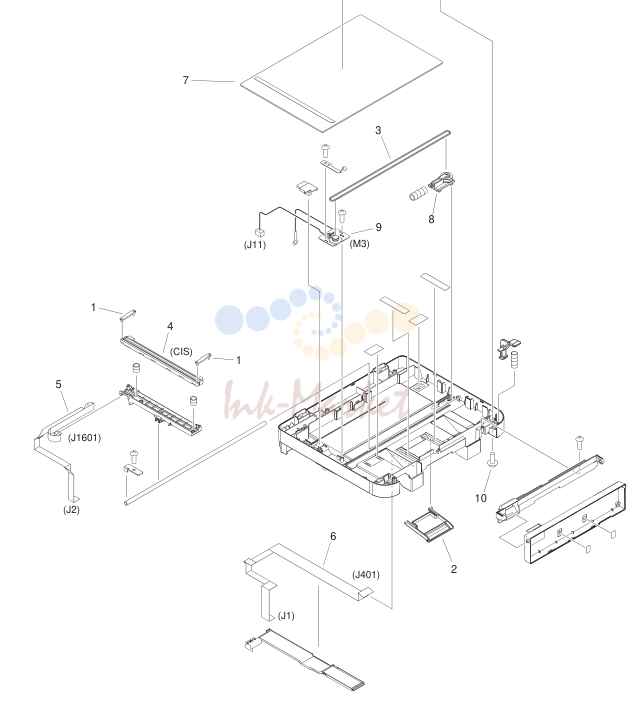

- 14. FIGURE 400B
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | ACCESSORIES .....................................................................2-3 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. (DADF model) .........2-7 | ||
| 101 | FRONT COVER ASS'Y ........................................................2-15 | ||
| 102 | INTERNAL COMPONENTS 1 .............................................2-17 | ||
| 103 | INTERNAL COMPONENTS 2 .............................................2-21 | ||
| 160 | ADF ASS'Y (DADF model) ...................................................2-23 | ||
| 161 | PAPER FEEDER ASSEMBLY (DADF model) .....................2-27 | ||
| 400 | READER ASSEMBLY (DADF model) ..................................2-29 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. (DADF model).......................................2-7 | ||
| 101 | FRONT COVER ASS'Y.....................................................................................2-15 | ||
| 102 | INTERNAL COMPONENTS 1..........................................................................2-17 | ||
| 103 | INTERNAL COMPONENTS 2..........................................................................2-21 | ||
| 160 | ADF ASS'Y (DADF model)................................................................................2-23 | ||
| 161 | PAPER FEEDER ASSEMBLY (DADF model)..................................................2-27 | ||
| 400 | READER ASSEMBLY (DADF model)...............................................................2-29 |

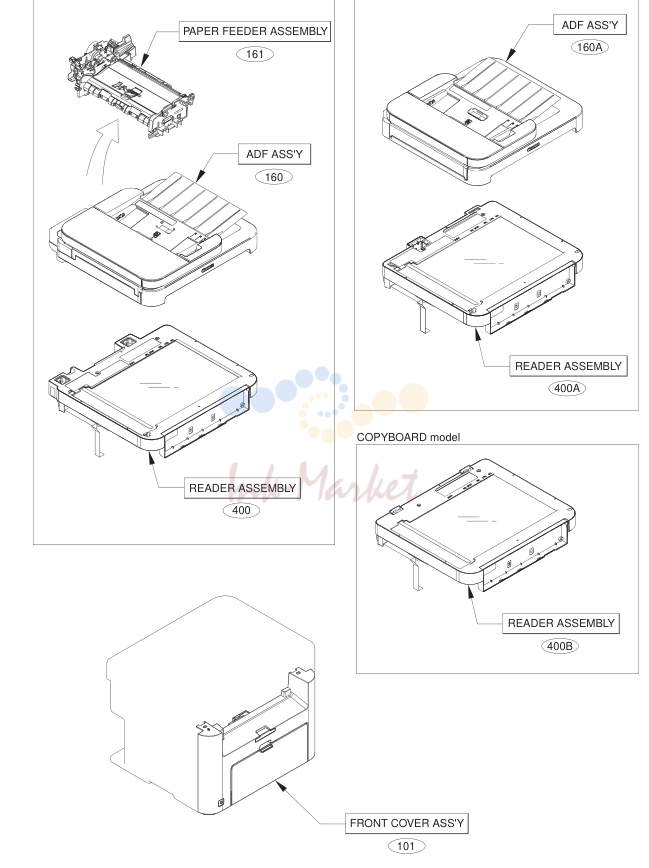

2. NPN RF ACCESSORIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK4-2553-000 запросить цену → | 1 CD-ROM, USER SOFTWARE | |
| 1 | FK4-2559-000 запросить цену → | 1 CD-ROM, USER SOFTWARE | |
| 1 | FK4-2569-000 запросить цену → | 1 CD-ROM, USER SOFTWARE JP MF216n Japanese | |
| 1 | FK4-2549-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2565-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE English,French,Spanish,Br | |
| 1 | FK4-2579-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE English,French,Spanish,Br | |
| 1 | FK4-2557-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2555-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE UK English,Simplified | |
| 1 | FK4-2561-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE English,Simplified | |
| 1 | FK4-2571-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2575-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE English,Simplified | |
| 1 | FK4-2583-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2589-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE English,Simplified | |
| 1 | FK4-2563-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2573-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2577-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2585-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2591-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2551-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2567-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE English,French,Italian,Ger | |
| 1 | FK4-2581-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 1 | FK4-2587-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 2 | FK2-4390-000 запросить цену → | 1 CORD, POWER 100V | |
| 3 | FK2-1311-000 запросить цену → | 1 CORD, POWER, 120V 120V TW | |
| 4 | FK2-4393-000 запросить цену → | 1 CORD, POWER 120V US,CA,LTN | |
| 5 | FK2-1317-000 запросить цену → | 1 CORD, POWER 230V AU | |
| 6 | FK3-3628-000 запросить цену → | 1 CORD, POWER 230V CN | |
| 7 | FK2-6890-000 запросить цену → | 1 CORD, POWER 230V EUR,SG,HK,LTN,KR | |
| 8 | FK4-1622-000 запросить цену → | 1 CORD, POWER SUPPLY 230V IN | |
| 9 | FK3-1187-000 запросить цену → | 1 CORD, USB TW,CN,KR,SG,IN,HK,LTN | |
| 10 | FE4-0929-000 запросить цену → | 1 LABEL, PANEL US,CA,LTN FAX model | |
| 11 | FE4-0928-000 запросить цену → | 1 LABEL, PANEL | |
| 12 | FM4-7179-010 запросить цену → | 1 HANDSET UNIT FAX model CN | |
| 13 | FM4-7180-010 запросить цену → | 1 HANDSET UNIT FAX model TW | |
| 14 | FC8-6307-000 запросить цену → | 1 HOLDER,HANDSET CRADLE FAX model CN | |
| 15 | FC8-3826-000 запросить цену → | 1 HOLDER,HANDSET CRADLE FAX model TW | |
| 16 | FC8-3827-000 запросить цену → | 2 RIVET FAX model TW,CN | |
| 17 | FK2-6291-000 запросить цену → | 3 CLAMP, CABLE JP,AU,SG,IN,HK,LTN,EU | |
| 18 | FK3-2884-000 запросить цену → | 1 CORD, MODULAR | |
| 19 | FK3-1185-000 запросить цену → | 1 CORD, MODULAR FAX model AU | |
| 20 | FK2-5281-000 запросить цену → | 1 CORD, MODULAR FAX model KR |

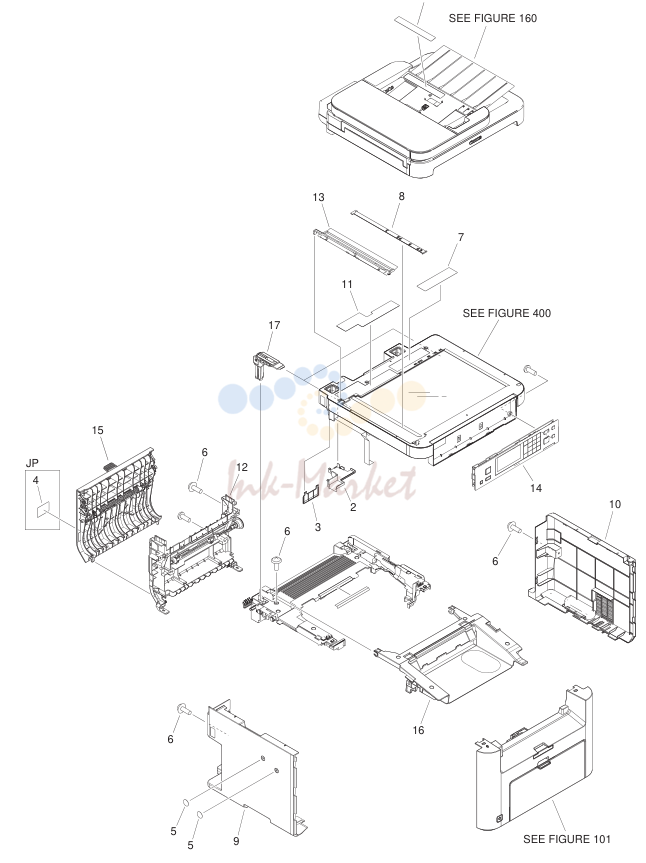

3. NPN RF EXTERNAL COVERS, PANELS, ETC. DADF model
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE4-1566-000 запросить цену → | 1 LABEL, DOCUMENT PROHIBITION | |
| 2 | FE4-0851-000 запросить цену → | 1 GUIDE, CABLE | |
| 3 | FE4-0886-000 запросить цену → | 1 COVER, HINGE BLANKING | |
| 4 | FC0-2038-000 запросить цену → | 1 LABEL, GROUNDING CAUTION JP | |
| 5 | FE4-1589-000 запросить цену → | 2 SHEET, HANDSET | |
| 6 | FC8-1370-000 запросить цену → | 8 SCREW, TP, M3X6 | |
| 7 | FC9-1324-000 запросить цену → | 1 LABEL, COPY PROHIBITION EXCEPT US,CA,LTN,EUR | |
| 7 | FC8-9307-000 запросить цену → | 1 LABEL, COPY PROHIBITION US,CA,LTN,EUR | |
| 8 | FE4-0866-000 запросить цену → | 1 PLATE, PAPER SIZE | |
| 9 | FE4-0909-000 запросить цену → | 1 COVER, LEFT JP,US,CA,LTN,CN | |
| 9 | FE4-0908-000 запросить цену → | 1 COVER, LEFT | |
| 10 | FE4-0911-000 запросить цену → | 1 COVER, RIGHT JP,US,CA,LTN,CN | |
| 10 | FE4-0910-000 запросить цену → | 1 COVER, RIGHT | |
| 11 | FE4-1565-000 запросить цену → | 1 LABEL, GLASS CLEANING | |
| 11 | FE4-1563-000 запросить цену → | 1 LABEL, GLASS CLEANING US,CA,LTN | |
| 11 | FE4-1564-000 запросить цену → | 1 LABEL, GLASS CLEANING EUR | |
| 12 | FM1-F392-000 запросить цену → | 1 DUPLEXING FRAME ASS'Y MF220 Series | |
| 13 | FL0-3574-000 запросить цену → | 1 HOLDER, DOCUMENT GUIDE | |
| 14 | FM1-G034-000 запросить цену → | 1 CONTROL PANEL ASS'Y JP | |
| 14 | FM1-G037-000 запросить цену → | 1 CONTROL PANEL ASS'Y | |
| 14 | FM1-G035-000 запросить цену → | 1 CONTROL PANEL ASS'Y TW | |
| 14 | FM1-G039-000 запросить цену → | 1 CONTROL PANEL ASS'Y CN | |
| 14 | FM1-G042-000 запросить цену → | 1 CONTROL PANEL ASS'Y EUR | |
| 14 | FM1-G040-000 запросить цену → | 1 CONTROL PANEL ASS'Y KR | |
| 15 | FM1-F369-000 запросить цену → | 1 DUPLEXING DOOR ASS'Y | |
| 16 | FM1-F356-000 запросить цену → | 1 CARTRIDGE DOOR ASS'Y | |
| 16 | FM1-F357-000 запросить цену → | 1 CARTRIDGE DOOR ASS'Y US,CA,LTN,CN | |
| 17 | FE4-4951-000 запросить цену → | 2 HINGE, READER |

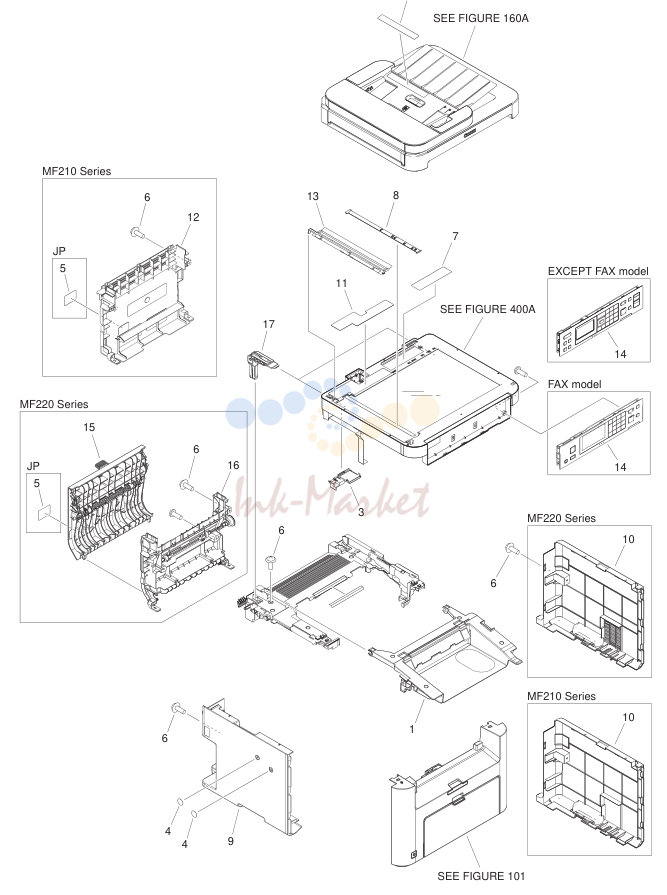

4. FIGURE 100A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-F356-000 запросить цену → | 1 CARTRIDGE DOOR ASS'Y | |
| 1 | FM1-F357-000 запросить цену → | 1 CARTRIDGE DOOR ASS'Y MF216n US,CA,LTN, | |
| 2 | FE4-1566-000 запросить цену → | 1 LABEL, DOCUMENT PROHIBITION | |
| 3 | FE4-0856-000 запросить цену → | 1 GUIDE, CABLE | |
| 4 | FE4-1589-000 запросить цену → | 2 SHEET, HANDSET | |
| 5 | FC0-2038-000 запросить цену → | 1 LABEL, GROUNDING CAUTION JP | |
| 6 | FC8-1370-000 запросить цену → | 8 SCREW, TP, M3X6 | |
| 7 | FC9-1324-000 запросить цену → | 1 LABEL, COPY PROHIBITION | |
| 7 | FC8-9307-000 запросить цену → | 1 LABEL, COPY PROHIBITION US,CA,LTN,EUR | |
| 8 | FE4-0866-000 запросить цену → | 1 PLATE, PAPER SIZE | |
| 9 | FE4-0909-000 запросить цену → | 1 COVER, LEFT JP,US,CA,LTN,CN, | |
| 9 | FE4-0908-000 запросить цену → | 1 COVER, LEFT | |
| 10 | FE4-0911-000 запросить цену → | 1 COVER, RIGHT | |
| 10 | FE4-0910-000 запросить цену → | 1 COVER, RIGHT | |
| 10 | FE4-0913-000 запросить цену → | 1 COVER, RIGHT | |
| 10 | FE4-0912-000 запросить цену → | 1 COVER, RIGHT TW,KR,SG,IN,HK,LTN,EU | |
| 11 | FE4-1565-000 запросить цену → | 1 LABEL, GLASS CLEANING | |
| 11 | FE4-1563-000 запросить цену → | 1 LABEL, GLASS CLEANING US,CA,LTN | |
| 11 | FE4-1564-000 запросить цену → | 1 LABEL, GLASS CLEANING EUR | |
| 12 | FE4-0926-000 запросить цену → | 1 COVER, REAR | |
| 12 | FE4-0925-000 запросить цену → | 1 COVER, REAR TW,KR,SG,IN,HK,LTN,EU | |
| 13 | FL0-3574-000 запросить цену → | 1 HOLDER, DOCUMENT GUIDE | |
| 14 | FM1-G043-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF227dw US,CA,LTN | |
| 14 | FM1-G044-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF226dn JP | |
| 14 | FM1-G047-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF226dn CN | |
| 14 | FM1-G048-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF226dn KR | |
| 14 | FM1-G046-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF226dn SG,IN,HK,LTN | |
| 14 | FM1-G050-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF226dn EUR | |
| 14 | FM1-G057-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF226dnz | |
| 14 | FM1-G051-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF224dw JP | |
| 14 | FM1-G052-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF223d CN | |
| 14 | FM1-G053-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF223d KR | |
| 14 | FM1-F657-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF217w KR | |
| 14 | FM1-F658-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF217w SG,IN,HK,LTN | |
| 14 | FM1-F659-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF217w EUR | |
| 14 | FM1-F660-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF216n JP | |
| 14 | FM1-F661-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF216n TW | |
| 14 | FM1-F662-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF216n US,CA,LTN | |
| 14 | FM1-F663-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF216n CN | |
| 14 | FM1-F664-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF216n KR | |
| 14 | FM1-G067-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF216n EUR | |
| 14 | FM1-G082-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF216nz | |
| 14 | FM1-G068-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF215 CN | |
| 14 | FM1-G069-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF215 KR | |
| 14 | FM1-G070-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF215 SG,IN,HK,LTN | |
| 15 | FM1-F369-000 запросить цену → | 1 DUPLEXING DOOR ASS'Y MF220 Series | |
| 16 | FM1-F392-000 запросить цену → | 1 DUPLEXING FRAME ASS'Y MF220 Series | |
| 17 | FE4-4952-000 запросить цену → | 2 HINGE, READER |

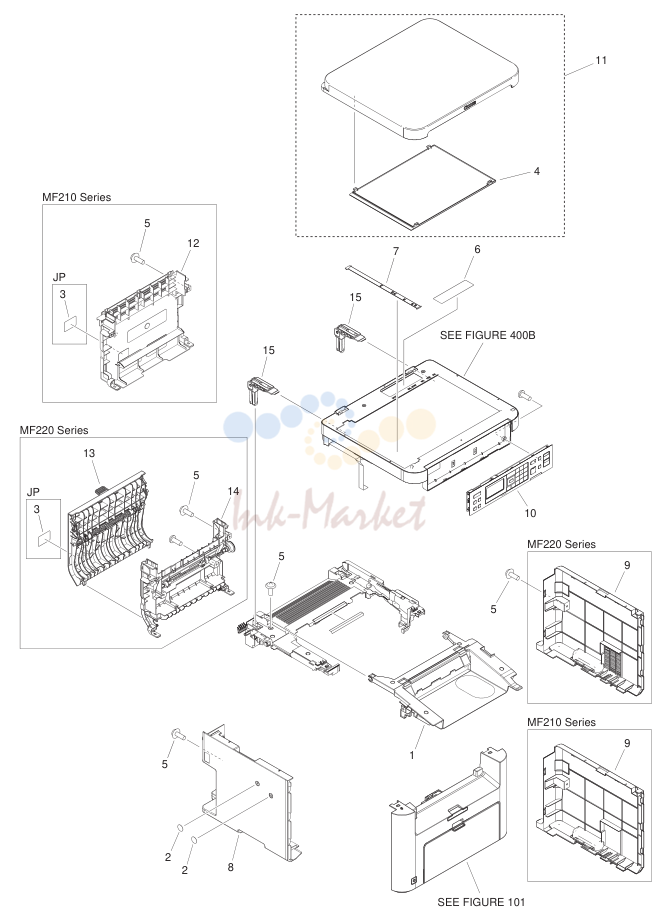

5. FIGURE 100B
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-F356-000 запросить цену → | 1 CARTRIDGE DOOR ASS'Y | |
| 1 | FM1-F357-000 запросить цену → | 1 CARTRIDGE DOOR ASS'Y US,CA,LTN,CN | |
| 2 | FE4-1589-000 запросить цену → | 2 SHEET, HANDSET | |
| 3 | FC0-2038-000 запросить цену → | 1 LABEL, GROUNDING CAUTION JP | |
| 4 | FC8-0654-000 запросить цену → | 1 PANEL, COPYBOARD | |
| 5 | FC8-1370-000 запросить цену → | 8 SCREW, TP, M3X6 | |
| 6 | FC9-1324-000 запросить цену → | 1 LABEL, COPY PROHIBITION | |
| 6 | FC8-9307-000 запросить цену → | 1 LABEL, COPY PROHIBITION US,CA,LTN,EUR | |
| 7 | FE4-0866-000 запросить цену → | 1 PLATE, PAPER SIZE | |
| 8 | FE4-0909-000 запросить цену → | 1 COVER, LEFT JP,US,CA,LTN,CN | |
| 8 | FE4-0908-000 запросить цену → | 1 COVER, LEFT | |
| 9 | FE4-0911-000 запросить цену → | 1 COVER, RIGHT MF220 Series JP | |
| 9 | FE4-0910-000 запросить цену → | 1 COVER, RIGHT | |
| 9 | FE4-0913-000 запросить цену → | 1 COVER, RIGHT | |
| 9 | FE4-0912-000 запросить цену → | 1 COVER, RIGHT TW,KR,SG,IN,HK,LTN,EU | |
| 10 | FM1-G054-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF222dw JP | |
| 10 | FM1-G055-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF221d KR | |
| 10 | FM1-G056-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF221d SG,IN,HK,LTN | |
| 10 | FM1-G080-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF212w TW | |
| 10 | FM1-G071-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF212w US,CA,LTN | |
| 10 | FM1-G072-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF212w CN | |
| 10 | FM1-G073-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF212w KR | |
| 10 | FM1-G074-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF212w SG,IN,HK,LTN | |
| 10 | FM1-G075-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF212w EUR | |
| 10 | FM1-G076-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF211 CN | |
| 10 | FM1-G077-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF211 KR | |
| 10 | FM1-G078-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF211 SG,IN,HK,LTN | |
| 10 | FM1-G079-000 запросить цену → | 1 CONTROL PANEL ASS'Y MF211 EUR | |
| 11 | FM1-F377-000 запросить цену → | 1 PLATEN ASS'Y | |
| 12 | FE4-0926-000 запросить цену → | 1 COVER, REAR | |
| 12 | FE4-0925-000 запросить цену → | 1 COVER, REAR TW,KR,SG,IN,HK,LTN,EU | |
| 13 | FM1-F369-000 запросить цену → | 1 DUPLEXING DOOR ASS'Y MF220 Series | |
| 14 | FM1-F392-000 запросить цену → | 1 DUPLEXING FRAME ASS'Y MF220 Series | |
| 15 | FE4-4953-000 запросить цену → | 2 HINGE, READER |
6. FM1-F332-000 1 FRONT COVER ASS'Y JP
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC0-1663-000 запросить цену → | 1 PLATE, EXTENSION | |
| 2 | FC0-1664-000 запросить цену → | 1 STOPPER, PAPER | |
| 3 | FC0-1665-000 запросить цену → | 1 STOPPER, CARD JP | |
| 4 | FE4-0927-000 запросить цену → | 1 LABEL, SIZE INSTRUCTION | |
| 5 | FE4-0905-000 запросить цену → | 1 COVER, FRONT JP,US,CA,LTN,CN | |
| 5 | FE4-0904-000 запросить цену → | 1 COVER, FRONT | |
| 6 | FE4-0948-000 запросить цену → | 1 HOLDER, TRAY JP,US,CA,LTN,CN | |
| 6 | FE4-0917-000 запросить цену → | 1 HOLDER, TRAY | |
| 7 | FE4-0918-000 запросить цену → | 1 TRAY, PAPER DELIVERY | |
| 8 | FE4-0919-000 запросить цену → | 1 STOPPER, PAPER DELIVERY | |
| 9 | FL0-3567-000 запросить цену → | 1 COVER, PAPER PICK-UP | |
| 10 | FM0-4130-000 запросить цену → | 1 CABLE, SWITCH | |
| 11 | FM1-F367-000 запросить цену → | 1 POWER SUPPLY SWITCH ASS'Y | |
| 11 | FM1-G022-000 запросить цену → | 1 POWER SUPPLY SWITCH ASS'Y US,CA,LTN | |
| 12 | FM1-F368-000 запросить цену → | 1 POWER SUPPLY SWITCH ASS'Y EUR COPYBOARD model | |
| 13 | FM1-F366-000 запросить цену → | 1 DUST COVER ASSEMBLY | |
| 14 | FM1-F365-000 запросить цену → | 1 MULTI TRAY ASSEMBLY JP | |
| 14 | FM1-F364-000 запросить цену → | 1 MULTI TRAY ASSEMBLY EXCEPT JP | |
| 15 | XA9-0476-000 запросить цену → | 7 SCREW,TP M3X8 | |
| 16 | FE4-0916-000 запросить цену → | 1 COVER, DUST, |
7. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC0-1644-000 запросить цену → | 1 LINK, PRESSURE RELEASE, LEFT | |
| 2 | FC0-1645-000 запросить цену → | 1 LINK, PRESSURE RELEASE, RIGHT | |
| 3 | FC0-1789-000 запросить цену → | 1 SPRING | |
| 4 | FC8-1367-000 запросить цену → | 6 SCREW, W/WASHER, M3X8 | |
| 5 | FC8-1368-000 запросить цену → | 3 SCREW, M3X6 | |
| 6 | FC8-1370-000 запросить цену → | AR SCREW, TP, M3X6 | |
| 7 | FK4-2081-000 запросить цену → | 1 CABLE, FLAT EXCEPT MF211 | |
| 7 | FK4-2083-000 запросить цену → | 1 CABLE, FLAT MF211 | |
| 8 | FK3-1175-000 запросить цену → | 1 CABLE, FLAT FAX model JP | |
| 9 | FK4-2141-000 запросить цену → | 1 CABLE, FLAT | |
| 9 | FK4-2140-000 запросить цену → | 1 CABLE, FLAT | |
| 10 | FK3-3544-000 запросить цену → | 1 CABLE, FLAT FAX model | |
| 11 | FK4-1248-020 запросить цену → | 1 MODULE, WLAN WIRELESS model | |
| 12 | FM0-2242-000 запросить цену → | 1 PSEUDO CI PCB ASSEMBLY FAX model JP | |
| 13 | FM1-J890-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF229dw JP | |
| 13 | FM1-J889-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y TW,US,CA,LTN,AU,CN,K | |
| 13 | FM1-J891-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF227dw | |
| 13 | FM1-J893-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF226dn JP | |
| 13 | FM1-J892-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y CN,KR,SG,IN,HK,LTN,EU | |
| 13 | FM1-J894-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF224dw | |
| 13 | FM1-J895-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF223d | |
| 13 | FM1-J896-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF222dw | |
| 13 | FM1-J897-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF221d | |
| 13 | FM1-J898-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF217w | |
| 13 | FM1-J900-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF216n JP | |
| 13 | FM1-J899-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y TW,US,CA,LTN,CN,KR,E | |
| 13 | FM1-J901-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF215 | |
| 13 | FM1-J902-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF212w | |
| 13 | FM1-J903-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y MF211 | |
| 14 | FM0-3930-000 запросить цену → | 1 NCU PCB ASSEMBLY FAX model JP | |
| 14 | FM0-3932-000 запросить цену → | 1 NCU PCB ASSEMBLY TW,US,CA,LTN,AU,CN,K | |
| 14 | FM0-3931-000 запросить цену → | 1 NCU PCB ASSEMBLY FAX model EUR | |
| 15 | FM1-J944-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y | |
| 15 | FM1-J945-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y EXCEPT FAX model | |
| 15 | FM1-J946-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y | |
| 15 | FM1-J948-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y | |
| 15 | FM1-J949-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y EXCEPT FAX model | |
| 15 | FM1-J951-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y | |
| 15 | FM1-J953-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y | |
| 15 | FM1-J954-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y EXCEPT FAX model | |
| 15 | FM1-J955-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y | |
| 15 | FM1-J956-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y | |
| 15 | FM1-J957-000 запросить цену → | 1 ENGINE CONTROL PCB ASS'Y EXCEPT FAX model EUR | |
| 16 | FM4-6895-000 запросить цену → | 1 SWITCH LEVER ASS'Y | |
| 17 | FM1-F341-000 запросить цену → | 1 FIXING PAPER DELIVERY ASS'Y H1,PS701,PS702,TH1,TP | |
| 17 | FM1-F264-000 запросить цену → | 1 FIXING PAPER DELIVERY ASS'Y H1,PS701,PS702,TH1,TP | |
| 17 | FM1-F342-000 запросить цену → | 1 FIXING PAPER DELIVERY ASS'Y H1,PS701,PS702,TH1,TP | |
| 17 | FM1-F645-000 запросить цену → | 1 FIXING PAPER DELIVERY ASS'Y H1,PS701,PS702,TH1,TP | |
| 17 | FM1-F646-000 запросить цену → | 1 FIXING PAPER DELIVERY ASS'Y H1,PS701,PS702,TH1,TP | |
| 17 | FM1-F647-000 запросить цену → | 1 FIXING PAPER DELIVERY ASS'Y H1,PS701,PS702,TH1,TP | |
| 18 | FM1-F266-000 запросить цену → | 1 ROLLER HOLDER ASSEMBLY | |
| 19 | WE8-6854-000 запросить цену → | 1 CORE,RING FAX model | |
| 20 | WE8-6481-000 запросить цену → | 2 CORE, FERRITE | |
| 21 | WE8-6948-000 запросить цену → | 2 FERRITE CORE | |
| 22 | FE4-4945-000 запросить цену → | 1 SPRING, GROUNDING MF220 Series | |
| 23 | FE4-4946-000 запросить цену → | 1 SPRING, GROUNDING MF220 Series | |
| 24 | FK4-2087-000 запросить цену → | 2 FAN MF220 Series FM2,FM3 | |
| 25 | FM1-J960-000 запросить цену → | 1 CABLE, FAN | |
| 25 | FM1-P832-000 запросить цену → | 1 CABLE, FAN MF220 Series US,CA,LTN | |
| 26 | VS1-7440-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT MF220 Series |
8. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC8-1368-000 запросить цену → | 2 SCREW, M3X6 | |
| 2 | FC8-1369-000 запросить цену → | 4 SCREW, M3X10 | |
| 3 | FC8-1370-000 запросить цену → | 7 SCREW, TP, M3X6 | |
| 4 | FK3-3667-000 запросить цену → | 1 SPEAKER FAX model SP1 | |
| 5 | FM0-3656-000 запросить цену → | 1 PHOTO SENSOR ASS'Y, MULTI EXCEPT FAX model PS1 | |
| 6 | FM0-4381-000 запросить цену → | 1 PHOTO SENSOR ASS'Y, TONER FAX model PS1,SR1 | |
| 7 | FM0-3743-000 запросить цену → | 1 PAPER PICK-UP ASS'Y MF220 Series SL2 | |
| 7 | FM0-3686-000 запросить цену → | 1 PAPER PICK-UP ASS'Y MF210 Series SL1 | |
| 8 | FM0-3723-000 запросить цену → | 1 LASER SCANNER ASS'Y MF220 Series M2 | |
| 8 | FM0-3687-000 запросить цену → | 1 LASER SCANNER ASS'Y MF210 Series M2 | |
| 9 | FM0-4131-000 запросить цену → | 1 MOTOR PCB ASS'Y MF220 Series PS1151 | |
| 9 | FM0-4132-000 запросить цену → | 1 MOTOR PCB ASS'Y MF210 Series PS1151 | |
| 10 | FM0-4133-000 запросить цену → | 1 PAPER PICK-UP SENSOR PCB ASS'Y PS751 | |
| 11 | FM4-6893-000 запросить цену → | 1 SEPARATION PAD ASS'Y | |
| 12 | FM4-7064-000 запросить цену → | 1 DUPLEXING PCB ASS'Y MF220 Series | |
| 13 | FM1-G033-000 запросить цену → | 1 MOTOR, DC24V M1 | |
| 14 | RC2-1182-000 запросить цену → | 1 ROLLER, TRANSFER | |
| 15 | RK2-0420-000 | 1 SOLENOID MF220 Series SL2 | |
| 16 | RK2-3438-000 запросить цену → | 1 FAN MF220 Series FM1 | |
| 17 | RL1-1497-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 18 | FU9-0289-000 запросить цену → | 1 GEAR, 34T MF220 Series | |
| 19 | FC0-1589-000 запросить цену → | 1 LINK, DOOR | |
| 20 | FC0-1590-000 запросить цену → | 1 LINK, DOOR | |
| 21 | FC0-1646-000 запросить цену → | 1 LINK, DOOR |
9. NPN RF ADF ASS'Y DADF model
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE4-0820-000 запросить цену → | 1 CAP | |
| 2 | FE4-0742-000 запросить цену → | 1 COVER, DF, LOWER | |
| 3 | FE4-0806-000 запросить цену → | 1 COVER, FRONT UPPER | |
| 4 | FC6-5210-000 запросить цену → | 4 RETAINING RING (E-TYRE) | |
| 5 | FC7-6321-000 запросить цену → | 1 FLAG, DOCUMENT SCANNER | |
| 6 | FC7-6322-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 7 | FC8-9210-000 запросить цену → | 1 PANEL, COPYBOARD | |
| 8 | FC8-9251-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 9 | FC9-5060-000 запросить цену → | 2 BUSHING | |
| 10 | FL0-3575-000 запросить цену → | 1 COVER, REAR | |
| 11 | FL0-3573-000 запросить цену → | 2 HINGE, DADF | |
| 12 | FL3-1023-000 запросить цену → | 1 ROLLER, SEPARATION | |
| 13 | FE4-0805-000 запросить цену → | 1 COVER, DF, FRONT | |
| 14 | FM1-F346-000 запросить цену → | 1 DOCUMENT TRAY ASS'Y | |
| 15 | FM1-F347-000 запросить цену → | 1 DADF BASE ASSY | |
| 16 | FE4-0738-000 запросить цену → | 1 TRAY, DOCUMENT | |
| 17 | FM0-4439-000 запросить цену → | 1 SEPARATION ROLLER ASS'Y | |
| 18 | FM0-4452-000 запросить цену → | 1 FEED GUIDE ASSEMBLY | |
| 19 | FU5-1552-000 запросить цену → | 1 BUSHING | |
| 20 | FU7-2869-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 21 | FU8-0473-000 запросить цену → | 1 GEAR, 24T | |
| 22 | XA9-0476-000 запросить цену → | 1 SCREW,TP M3X8 | |
| 23 | FE4-0811-000 запросить цену → | 1 COVER, HANDLE | |
| 24 | FE4-0741-000 запросить цену → | 1 COVER, DF, UPPER |
10. FIGURE 160A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC0-1698-000 запросить цену → | 1 PANEL, COPYBOARD | |
| 2 | FE4-0820-000 запросить цену → | 1 CAP | |
| 3 | FC6-5210-000 запросить цену → | 4 RETAINING RING (E-TYRE) | |
| 4 | FC8-9251-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 5 | FC9-5060-000 запросить цену → | 2 BUSHING | |
| 6 | FE4-0893-000 запросить цену → | 1 COVER, DF, LOWER | |
| 6 | FE4-0892-000 запросить цену → | 1 COVER, DF, LOWER US,CA,LTN,CN | |
| 7 | FE4-1344-000 запросить цену → | 1 HINGE, SADF | |
| 8 | FK3-3659-000 запросить цену → | 1 MOTOR, STEPPING M5 | |
| 9 | FL3-1023-000 запросить цену → | 1 ROLLER, SEPARATION | |
| 10 | FE4-0895-000 запросить цену → | 1 COVER, DF, FRONT | |
| 11 | FM1-F371-000 запросить цену → | 1 SADF BASE ASSEMBLY | |
| 12 | FM1-F373-000 запросить цену → | 1 AUTO DOCUMENT FEEDER ASSEMBLY | |
| 12 | FM1-G023-000 запросить цену → | 1 AUTO DOCUMENT FEEDER ASSEMBLY US,CA,LTN | |
| 12 | FM1-F372-000 запросить цену → | 1 AUTO DOCUMENT FEEDER ASSEMBLY CN | |
| 13 | FM0-4413-000 запросить цену → | 1 FEED ROLLER ASS'Y | |
| 14 | FE4-0738-000 запросить цену → | 1 TRAY, DOCUMENT | |
| 15 | FM0-4439-000 запросить цену → | 1 SEPARATION ROLLER ASS'Y | |
| 16 | FM3-8687-000 запросить цену → | 1 SEPARATION PAD ASSEMBLY | |
| 17 | FU0-0204-000 запросить цену → | 1 GEAR, 21T | |
| 18 | FU5-1552-000 запросить цену → | 1 BUSHING | |
| 19 | FU5-6711-000 запросить цену → | 1 ROLLER, AUXILIARY | |
| 20 | FU7-2869-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 21 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER PS4,PS5 | |
| 22 | XA9-0476-000 запросить цену → | 2 SCREW,TP M3X8 | |
| 23 | FE4-0889-000 запросить цену → | 1 COVER, REAR | |
| 24 | FE4-0891-000 запросить цену → | 1 COVER, DF, UPPER | |
| 25 | FE4-0811-000 запросить цену → | 1 COVER, HANDLE | |
| 26 | FM1-F374-000 запросить цену → | 1 DOCUMENT SLIDE ASS'Y |
11. FM1-F352-000 1 PAPER FEEDER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-5210-000 запросить цену → | 5 RETAINING RING (E-TYRE) | |
| 2 | FC7-6182-000 запросить цену → | 1 LEVER, ROLLER RELEASE | |
| 3 | FC7-6278-000 запросить цену → | 1 FLAPPER, PAPER DELIVERY | |
| 4 | FC9-1325-000 запросить цену → | 1 SPRING,SEPARATION SWING ARM | |
| 5 | FM1-J961-000 запросить цену → | 1 CABLE, MOTOR EXCEPT US,CA,LTN | |
| 5 | FM1-P835-000 запросить цену → | 1 CABLE, MOTOR US,CA,LTN | |
| 6 | FM3-8682-000 запросить цену → | 1 PAPER DELIVERY ASS'Y | |
| 7 | FM1-G017-000 запросить цену → | 1 MOTOR DRIVE ASS'Y M4 | |
| 8 | FM3-8690-000 запросить цену → | 1 PAPER DELIVERY ROLLER ASS'Y | |
| 9 | FM3-8686-000 запросить цену → | 1 GUIDE ASSEMBLY, UPPER | |
| 10 | FM4-6919-000 запросить цену → | 1 SOLENOID ASS'Y SL3 | |
| 11 | FM4-7532-000 запросить цену → | 1 PAPER FEED ROLLER ASSEMBLY | |
| 12 | FU5-1552-000 запросить цену → | 4 BUSHING | |
| 13 | FU6-2249-000 запросить цену → | 3 SPRING, COMPRESSION | |
| 14 | FU7-2021-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 15 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER PS2,PS3 |
12. FM1-F359-000 1 READER ASSEMBLY JP,TW,AU,KR,SG,IN,HK,L
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC0-1945-000 запросить цену → | 2 SPACER, CIS | |
| 2 | FE2-2498-000 запросить цену → | 1 LINK, TILT | |
| 3 | FE2-3233-000 запросить цену → | 1 BELT, TIMING | |
| 4 | FK4-2086-000 запросить цену → | 1 CONTACT IMAGE SENSOR,HV12I-V02 CIS | |
| 5 | FK4-2085-000 запросить цену → | 1 CABLE, FLAT, SCNT-CIS | |
| 6 | FK4-2108-000 запросить цену → | 1 CABLE, FLAT | |
| 7 | FL3-5062-000 запросить цену → | 1 IDLER PULLEY HOLDER ASS'Y | |
| 8 | FL3-5072-000 запросить цену → | 1 COPYBOARD GLASS ASS'Y | |
| 9 | FM0-4434-000 запросить цену → | 1 MOTOR ASS'Y M3 | |
| 10 | XA9-0476-000 запросить цену → | 6 SCREW,TP M3X8 |
13. FIGURE 400A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC0-1945-000 запросить цену → | 2 SPACER, CIS | |
| 2 | FE2-2498-000 запросить цену → | 1 LINK, TILT | |
| 3 | FE2-3233-000 запросить цену → | 1 BELT, TIMING | |
| 4 | FK4-2086-000 запросить цену → | 1 CONTACT IMAGE SENSOR,HV12I-V02 CIS | |
| 5 | FK4-2085-000 запросить цену → | 1 CABLE, FLAT, SCNT-CIS | |
| 6 | FK4-2108-000 запросить цену → | 1 CABLE, FLAT FAX model | |
| 6 | FK4-2109-000 запросить цену → | 1 CABLE, FLAT EXCEPT FAX model | |
| 7 | FL3-5062-000 запросить цену → | 1 IDLER PULLEY HOLDER ASS'Y | |
| 8 | FL3-5071-000 запросить цену → | 1 COPYBOARD GLASS ASS'Y | |
| 9 | FM0-4434-000 запросить цену → | 1 MOTOR ASS'Y M3 | |
| 10 | XA9-0476-000 запросить цену → | 6 SCREW,TP M3X8 |
14. FIGURE 400B
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC0-1945-000 запросить цену → | 2 SPACER, CIS | |
| 2 | FE2-2498-000 запросить цену → | 1 LINK, TILT | |
| 3 | FE2-3233-000 запросить цену → | 1 BELT, TIMING | |
| 4 | FK4-2086-000 запросить цену → | 1 CONTACT IMAGE SENSOR,HV12I-V02 CIS | |
| 5 | FK4-2085-000 запросить цену → | 1 CABLE, FLAT, SCNT-CIS | |
| 6 | FK4-2109-000 запросить цену → | 1 CABLE, FLAT | |
| 7 | FL3-5072-000 запросить цену → | 1 COPYBOARD GLASS ASS'Y | |
| 8 | FL3-5062-000 запросить цену → | 1 IDLER PULLEY HOLDER ASS'Y | |
| 9 | FM0-4434-000 запросить цену → | 1 MOTOR ASS'Y M3 | |
| 10 | XA9-0476-000 запросить цену → | 6 SCREW,TP M3X8 |
