Содержание
- 1. Figure SNL
- 2. Figure A1A
- 3. Figure 001J
- 4. Figure 100H
- 5. Figure 100J
- 6. Figure 100K
- 7. Figure 101F
- 8. Figure 101G
- 9. Figure 101H

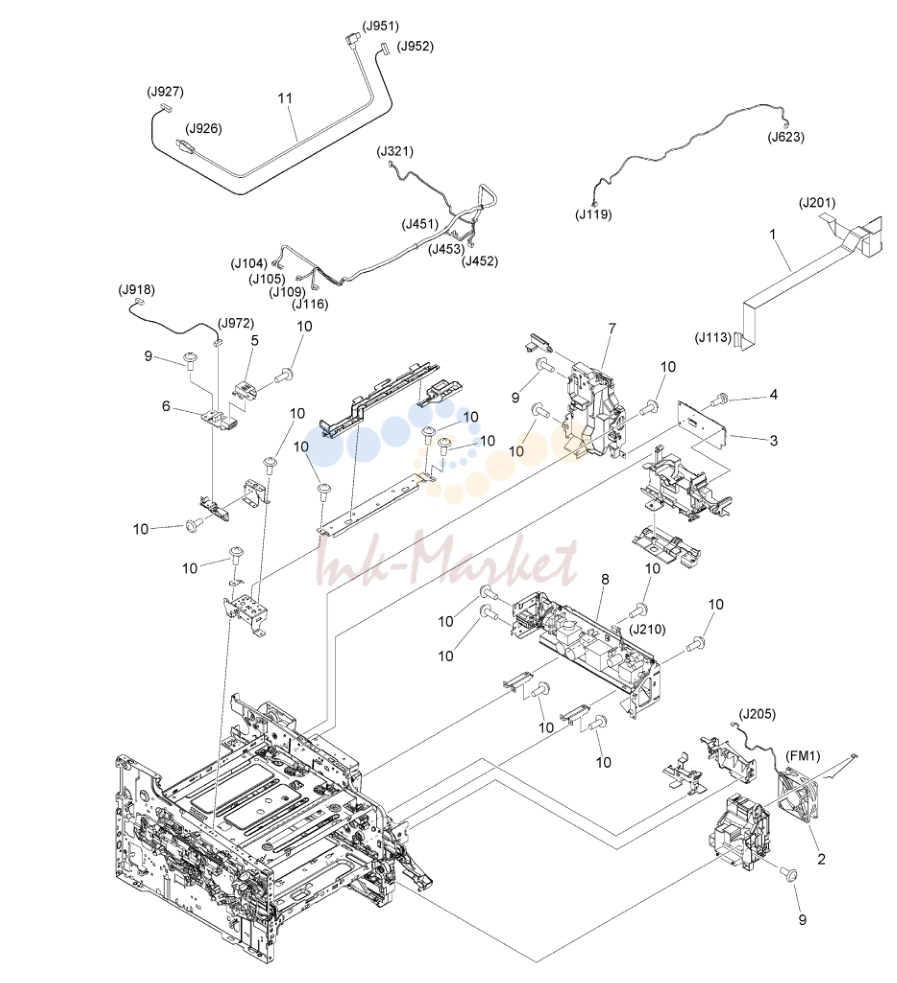

- 10. Figure 102B

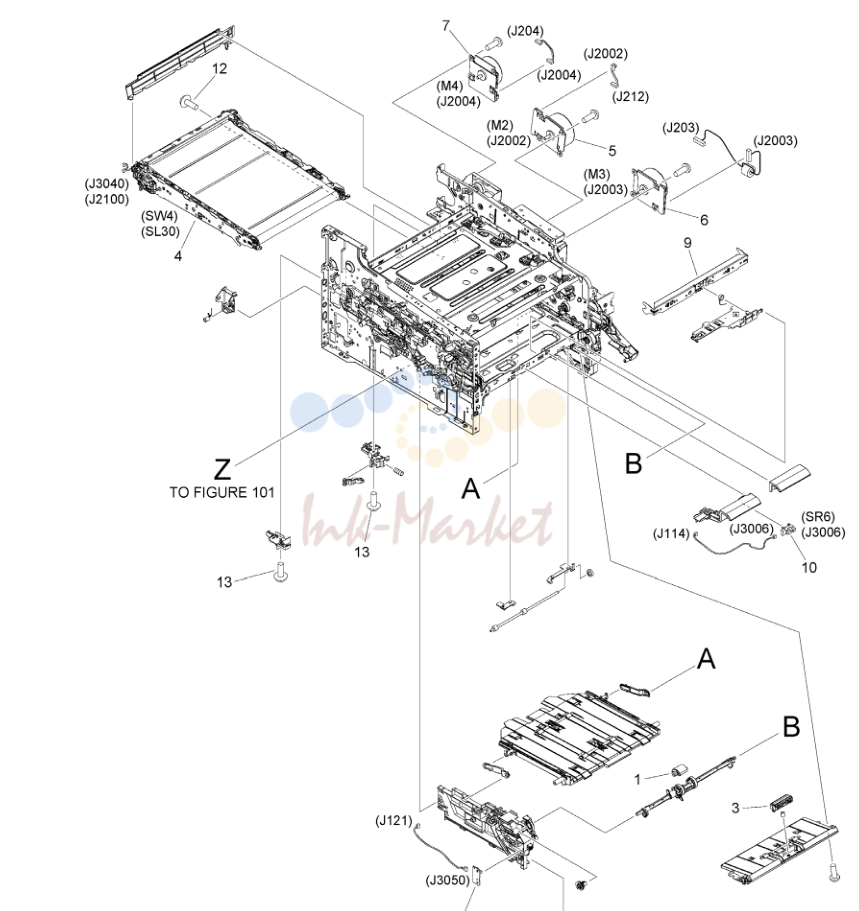

- 11. Figure 103

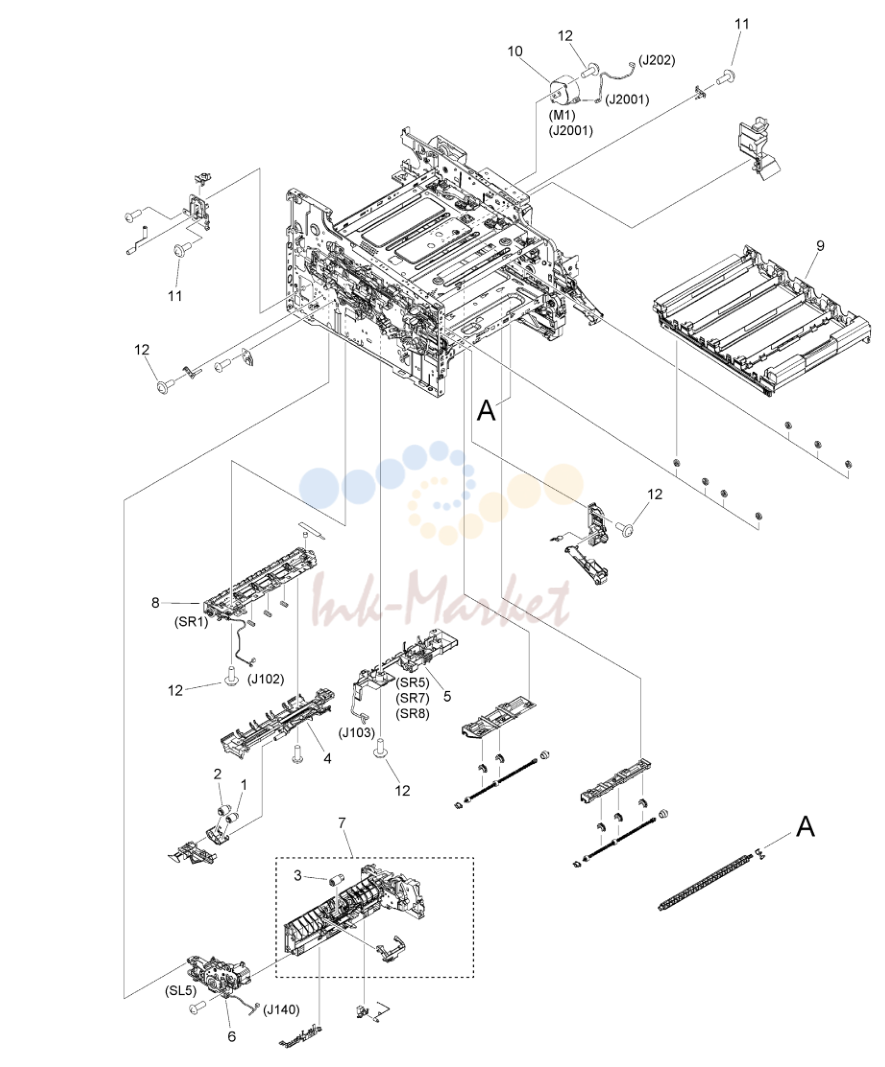

- 12. Figure 104

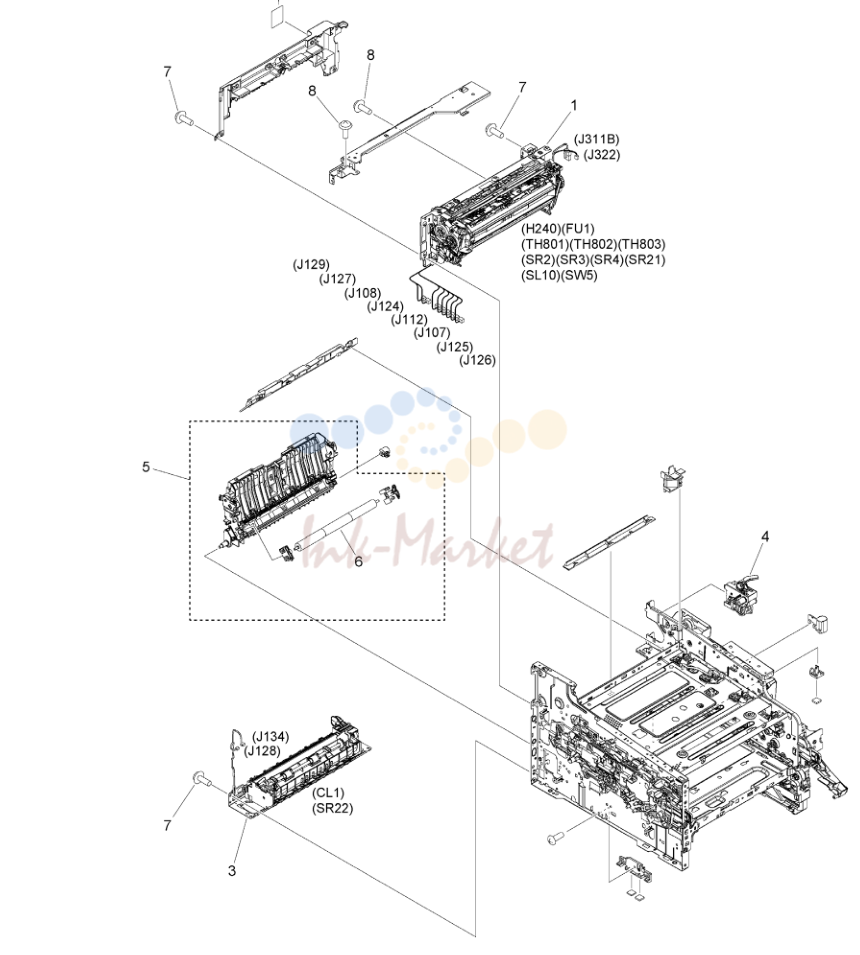

- 13. Figure 105B

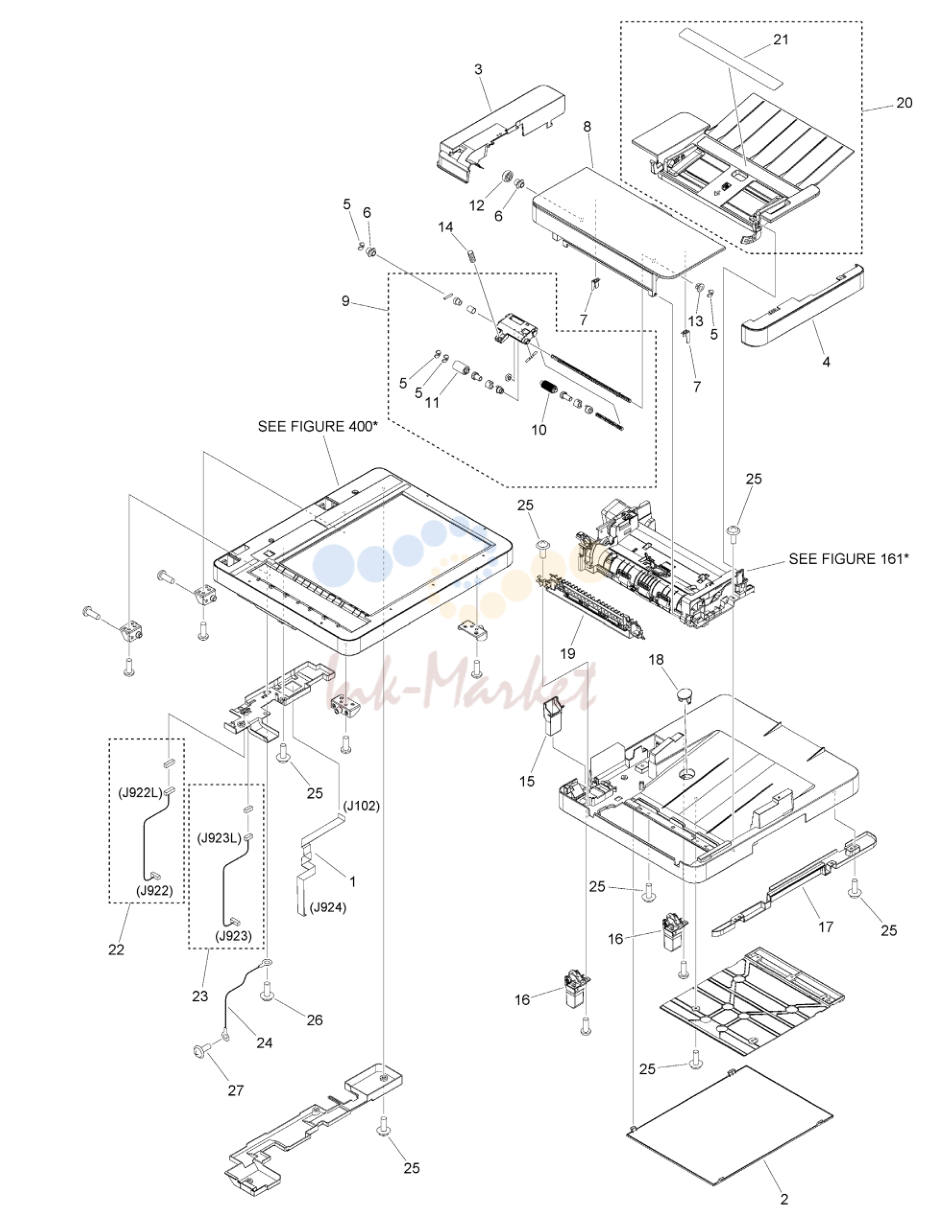

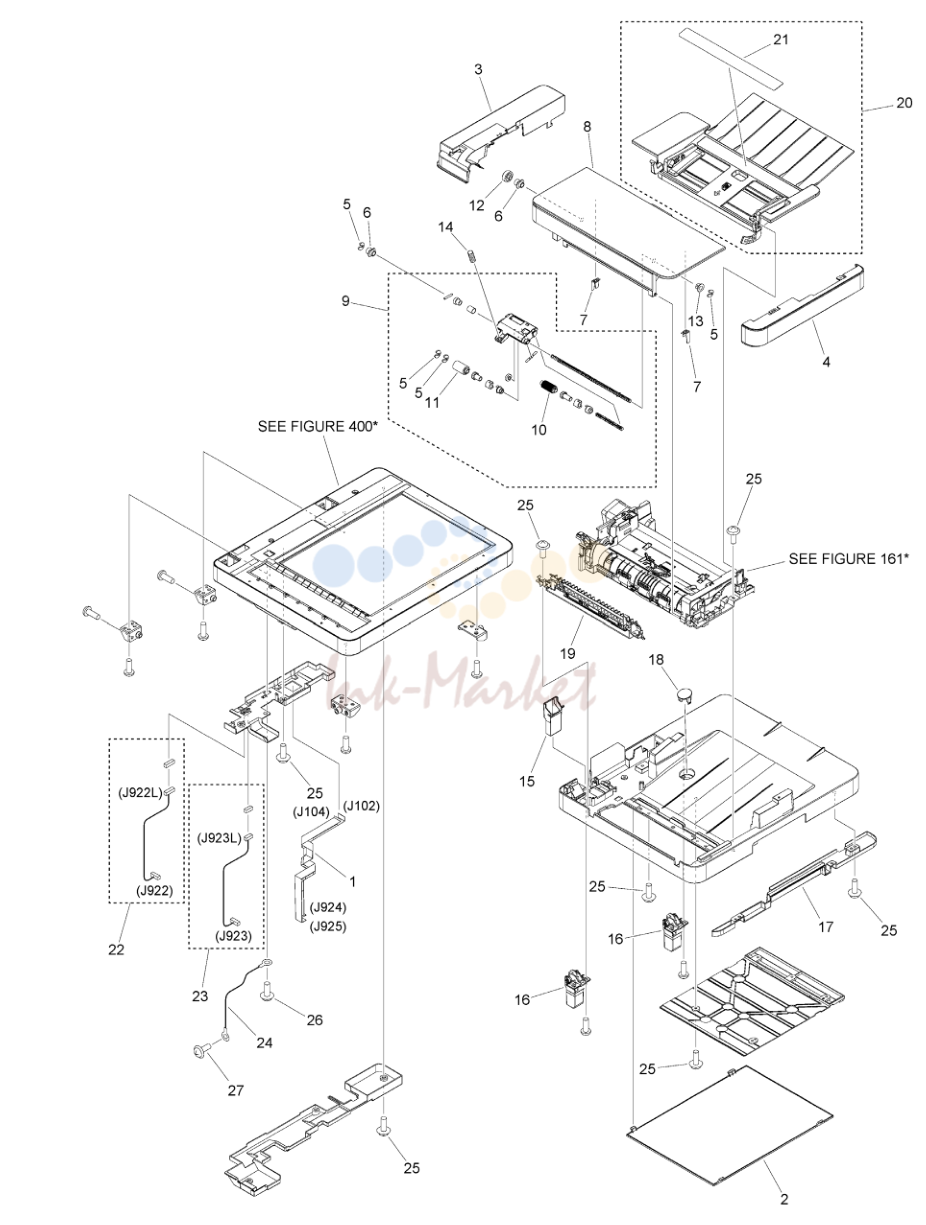

- 14. Figure 160A
- 15. Figure 160B

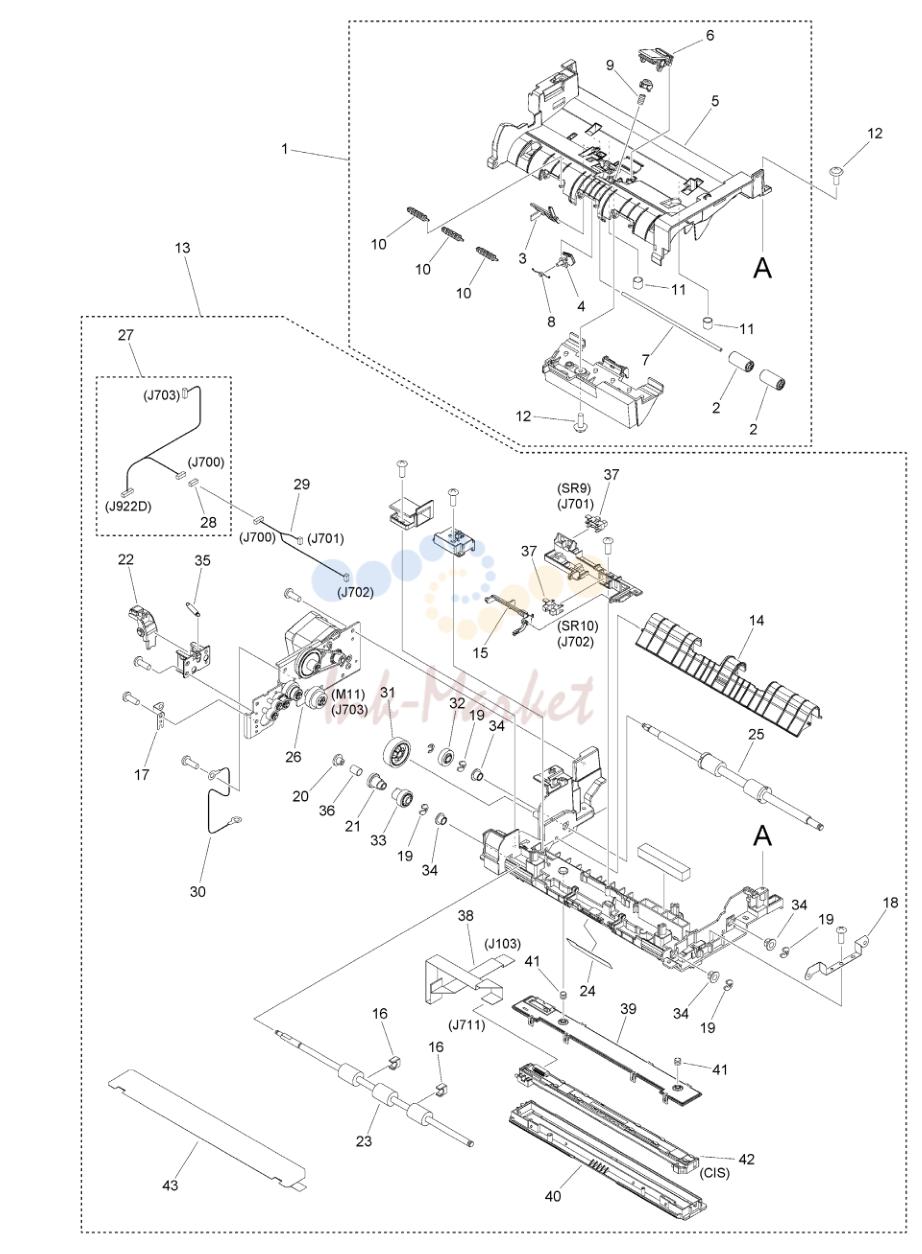

- 16. Figure 161A
- 17. FIGURE

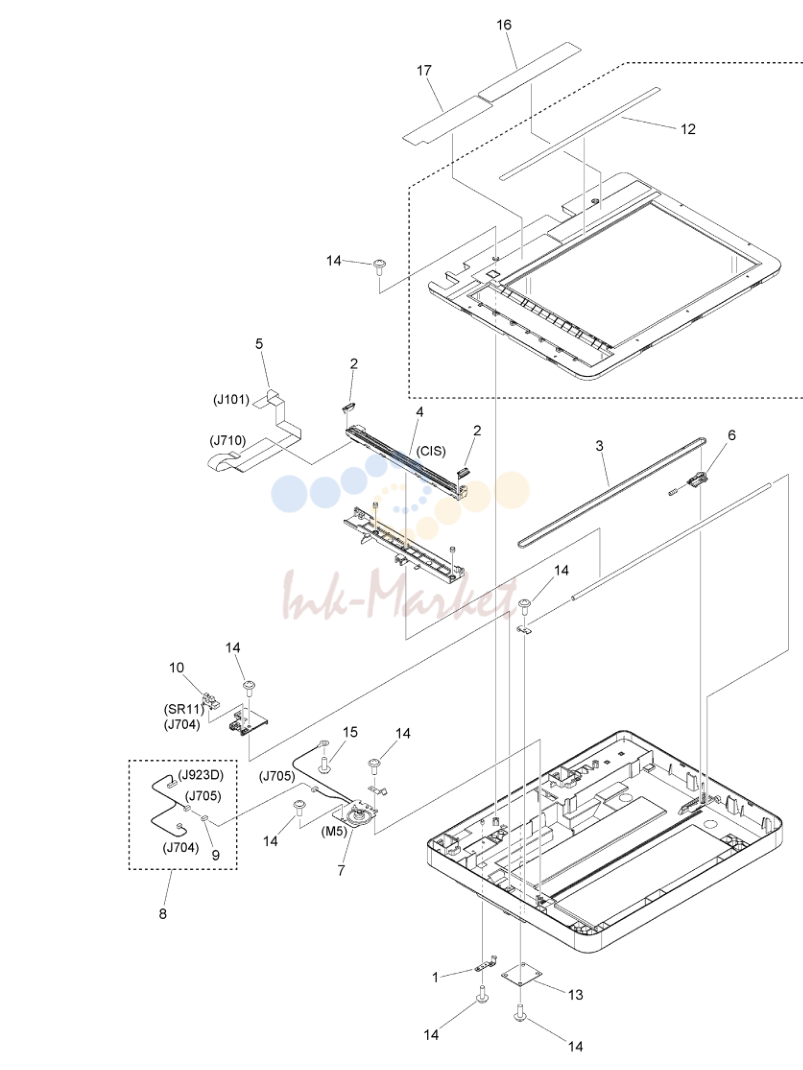

- 18. Figure 400E

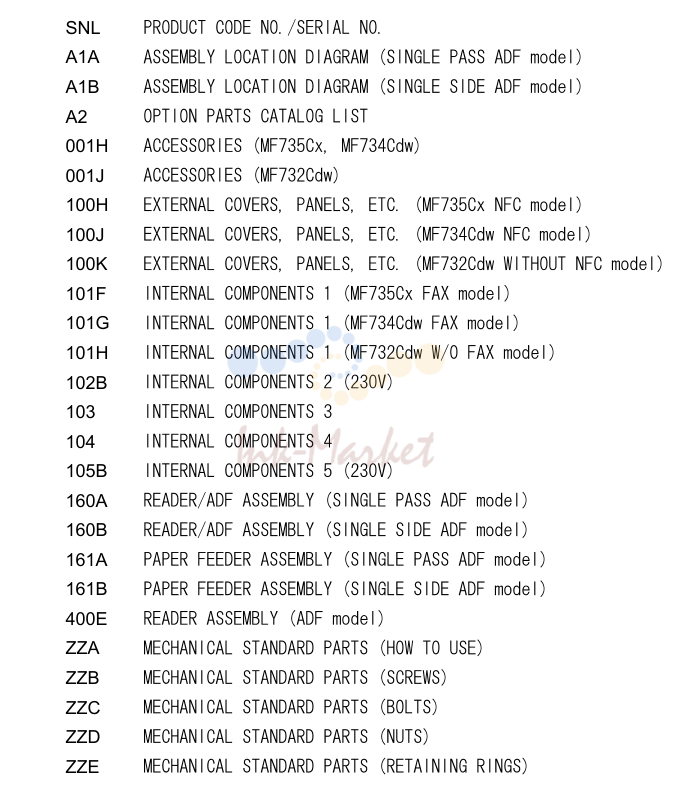

1. Figure SNL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | F17-0491-000 запросить цену → | 1 i-SENSYS MF735Cx model | |
| 2 | F17-0493-000 запросить цену → | 1 i-SENSYS MF734Cdw model | |
| 3 | F17-0496-000 запросить цену → | 1 i-SENSYS MF732Cdw model |
2. Figure A1A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM2-C820-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 2 | FK4-1390-000 запросить цену → | 1 CORD, POWER | |
| 3 | FK2-5275-000 запросить цену → | 1 CORD, MODULAR | |
| 4 | FE8-4205-000 запросить цену → | 1 LABEL, COPY PROHIBITION |
3. Figure 001J
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM2-C820-000 запросить цену → | 1 DVD-ROM, USER SOFTWARE | |
| 2 | FK4-1390-000 запросить цену → | 1 CORD, POWER | |
| 3 | FE8-4205-000 запросить цену → | 1 LABEL, COPY PROHIBITION |

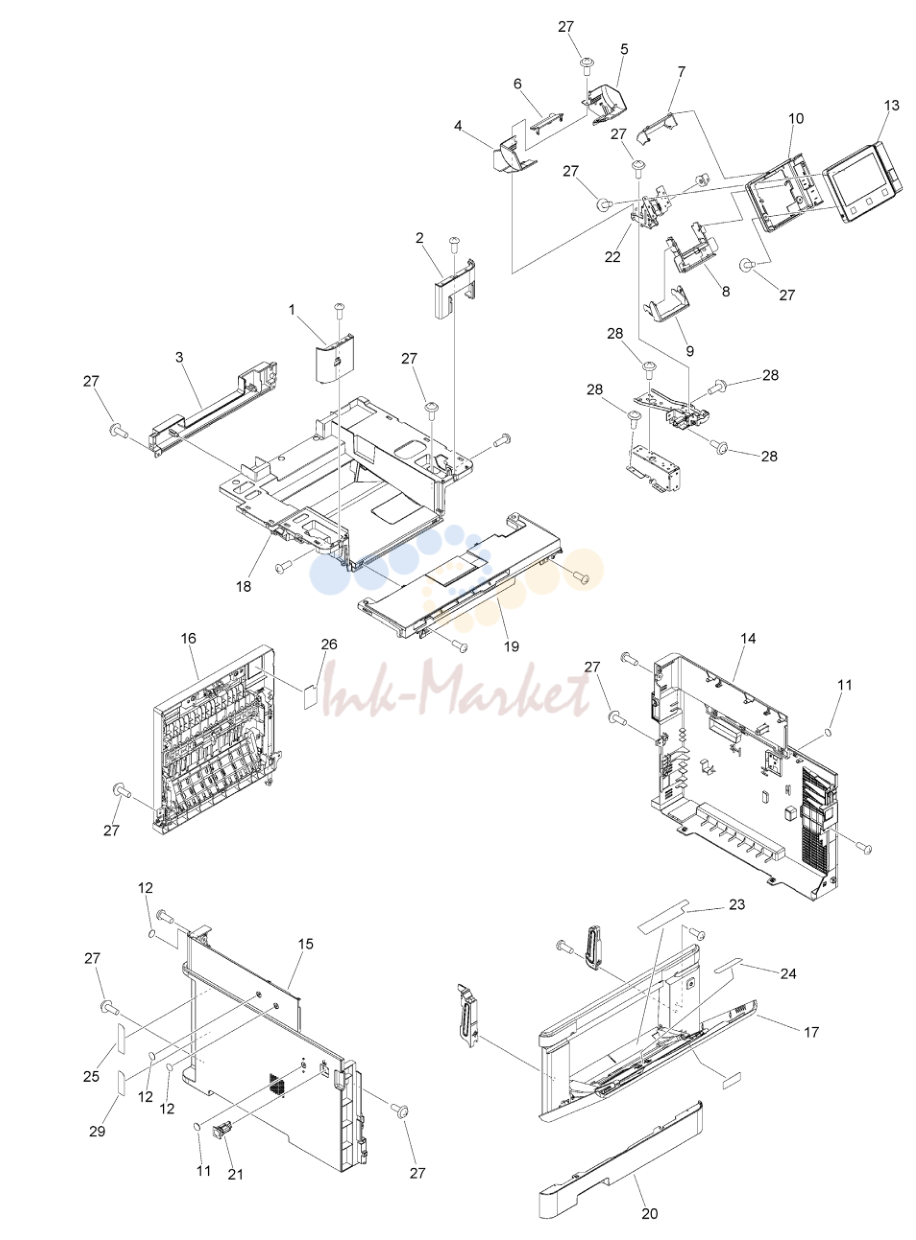

4. Figure 100H
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE8-2996-000 запросить цену → | 1 COVER, FRONT, LEFT | |
| 2 | FE8-2997-000 запросить цену → | 1 COVER, FRONT, RIGHT | |
| 3 | FE8-2998-000 запросить цену → | 1 COVER, REAR, UPPER | |
| 4 | FE8-3066-000 запросить цену → | 1 COVER, ARM, LEFT | |
| 5 | FE8-3067-000 запросить цену → | 1 COVER, ARM, RIGHT | |
| 6 | FE8-3068-000 запросить цену → | 1 COVER, ARM, CENTER | |
| 7 | FE8-3069-000 запросить цену → | 1 COVER, PANEL, REAR UPPER | |
| 8 | FE8-3070-000 запросить цену → | 1 COVER, PANEL, REAR UNDER | |
| 9 | FE8-3071-000 запросить цену → | 1 COVER, PANEL, LOWER | |
| 10 | FE8-3263-000 запросить цену → | 1 COVER, PANEL, REAR | |
| 11 | FL1-0525-000 запросить цену → | 2 SHEET, HANDSET | |
| 12 | FL1-1416-000 запросить цену → | 3 SHEET, BLANKING | |
| 13 | FM1-P235-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY | |
| 14 | FM1-P402-000 запросить цену → | 1 COVER ASSEMBLY, RIGHT | |
| 15 | FM1-P403-000 запросить цену → | 1 COVER ASSEMBLY, LEFT | |
| 16 | FM1-P404-000 запросить цену → | 1 DUPLEXING DOOR ASS'Y | |
| 17 | FM1-P406-000 запросить цену → | 1 FRONT DOOR ASS'Y | |
| 18 | FM1-P408-000 запросить цену → | 1 COVER ASSEMBLY, TOP | |
| 19 | FM1-P409-000 запросить цену → | 1 UPPER COVER ASSEMBLY, FRONT | |
| 20 | FE8-3007-000 запросить цену → | 1 COVER, CASSETTE | |
| 21 | FE8-3016-000 запросить цену → | 1 BUTTON, DOOR, FRONT | |
| 22 | FM1-P442-000 запросить цену → | 1 HINGE ASSEMBLY | |
| 23 | FU2-1954-000 запросить цену → | 1 LABEL, MP SIZE | |
| 24 | FU2-1956-000 запросить цену → | 1 LABEL, MP PROHIBITION | |
| 25 | FU2-1959-000 запросить цену → | 1 LABEL, NETWORK | |
| 26 | FU2-1962-000 запросить цену → | 1 LABEL, DUPLEXING JAM | |
| 27 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 28 | XA9-1835-000 запросить цену → | 6 SCREW, D, M3X6 | |
| 29 | FU2-1961-000 запросить цену → | 1 LABEL, MODULAR |

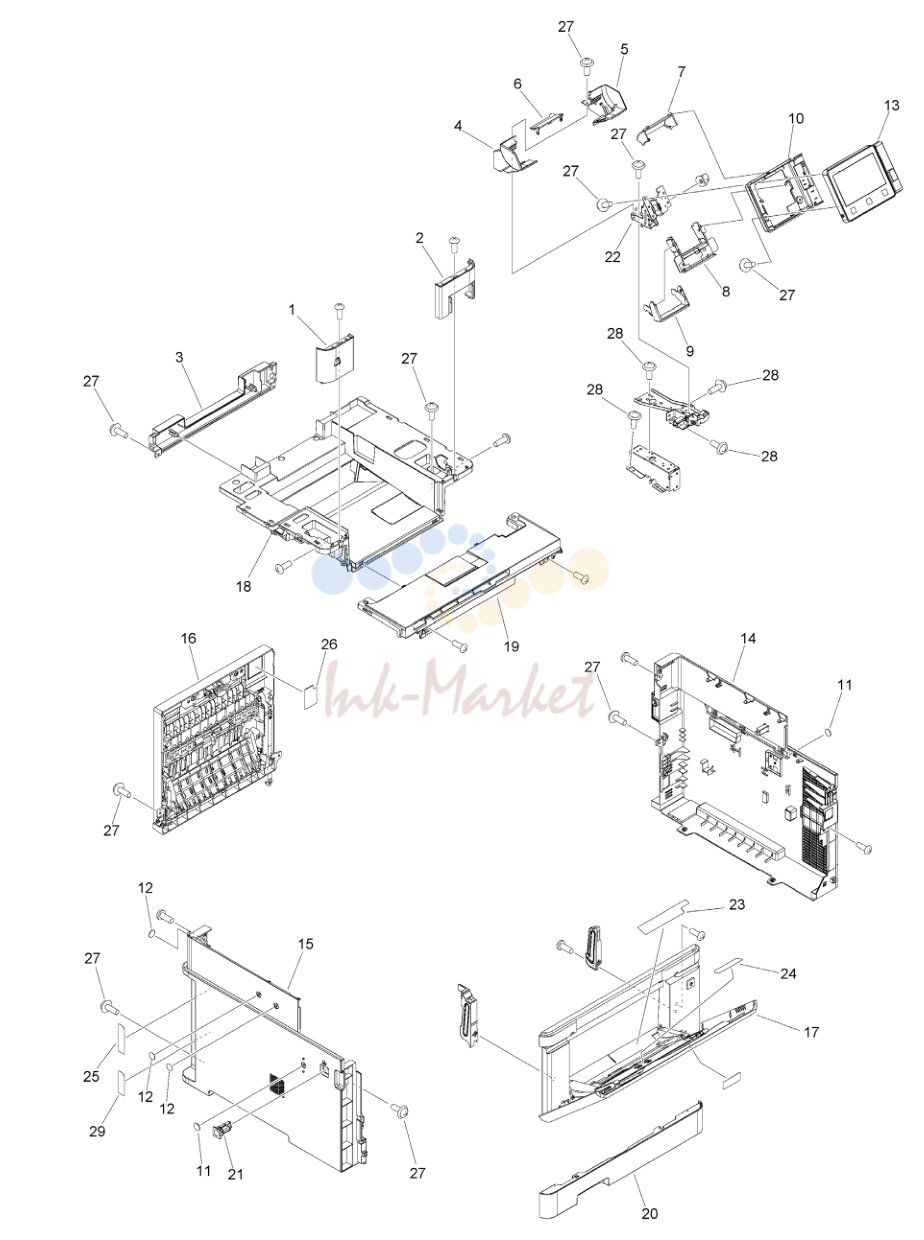

5. Figure 100J
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE8-2996-000 запросить цену → | 1 COVER, FRONT, LEFT | |
| 2 | FE8-2997-000 запросить цену → | 1 COVER, FRONT, RIGHT | |
| 3 | FE8-2998-000 запросить цену → | 1 COVER, REAR, UPPER | |
| 4 | FE8-3066-000 запросить цену → | 1 COVER, ARM, LEFT | |
| 5 | FE8-3067-000 запросить цену → | 1 COVER, ARM, RIGHT | |
| 6 | FE8-3068-000 запросить цену → | 1 COVER, ARM, CENTER | |
| 7 | FE8-3069-000 запросить цену → | 1 COVER, PANEL, REAR UPPER | |
| 8 | FE8-3070-000 запросить цену → | 1 COVER, PANEL, REAR UNDER | |
| 9 | FE8-3071-000 запросить цену → | 1 COVER, PANEL, LOWER | |
| 10 | FE8-3263-000 запросить цену → | 1 COVER, PANEL, REAR | |
| 11 | FL1-0525-000 запросить цену → | 2 SHEET, HANDSET | |
| 12 | FL1-1416-000 запросить цену → | 3 SHEET, BLANKING | |
| 13 | FM1-P235-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY | |
| 14 | FM1-P402-000 запросить цену → | 1 COVER ASSEMBLY, RIGHT | |
| 15 | FM1-P403-000 запросить цену → | 1 COVER ASSEMBLY, LEFT | |
| 16 | FM1-P404-000 запросить цену → | 1 DUPLEXING DOOR ASS'Y | |
| 17 | FM1-P406-000 запросить цену → | 1 FRONT DOOR ASS'Y | |
| 18 | FM1-P408-000 запросить цену → | 1 COVER ASSEMBLY, TOP | |
| 19 | FM1-P409-000 запросить цену → | 1 UPPER COVER ASSEMBLY, FRONT | |
| 20 | FE8-3007-000 запросить цену → | 1 COVER, CASSETTE | |
| 21 | FE8-3016-000 запросить цену → | 1 BUTTON, DOOR, FRONT | |
| 22 | FM1-P442-000 запросить цену → | 1 HINGE ASSEMBLY | |
| 23 | FU2-1954-000 запросить цену → | 1 LABEL, MP SIZE | |
| 24 | FU2-1956-000 запросить цену → | 1 LABEL, MP PROHIBITION | |
| 25 | FU2-1959-000 запросить цену → | 1 LABEL, NETWORK | |
| 26 | FU2-1962-000 запросить цену → | 1 LABEL, DUPLEXING JAM | |
| 27 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 28 | XA9-1835-000 запросить цену → | 6 SCREW, D, M3X6 | |
| 29 | FU2-1961-000 запросить цену → | 1 LABEL, MODULAR |

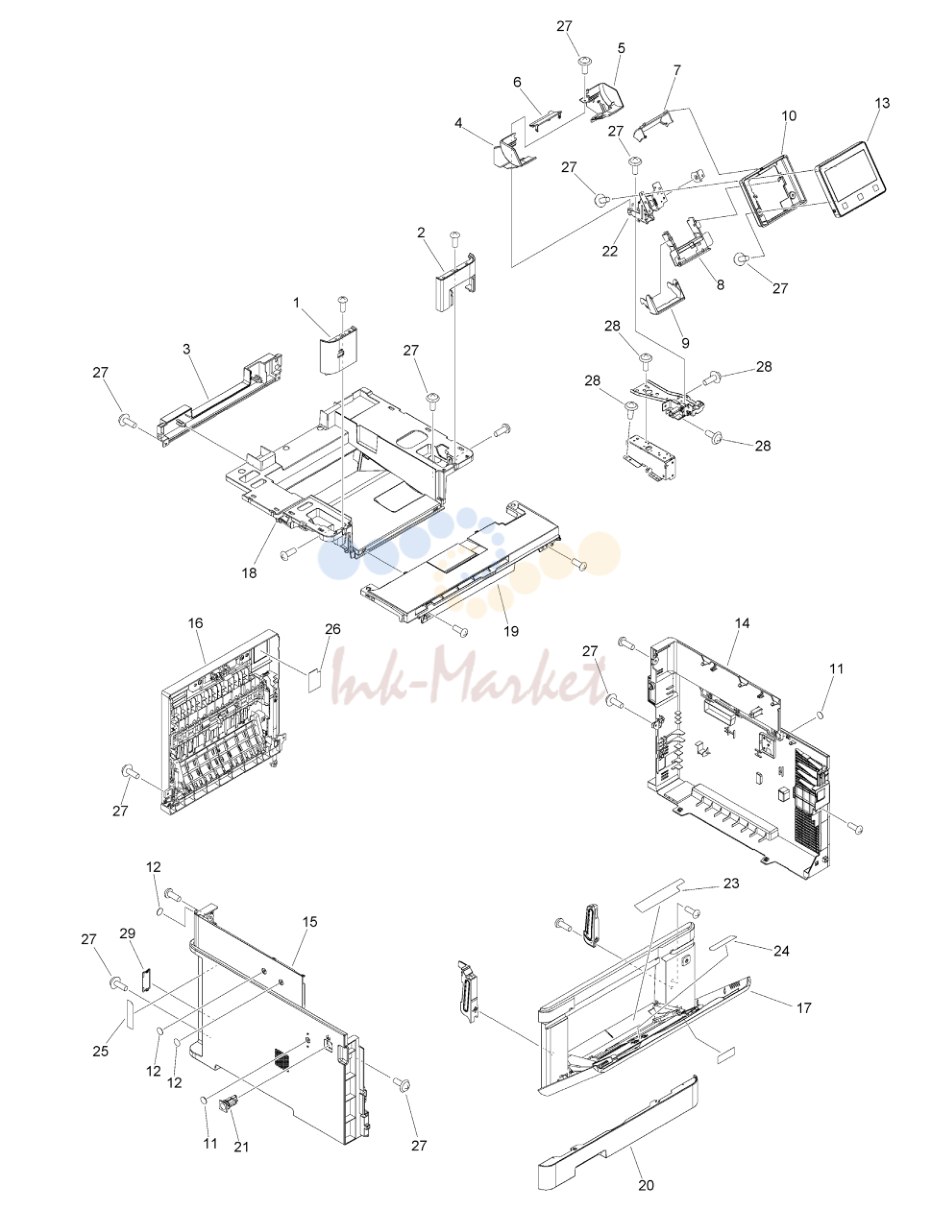

6. Figure 100K
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE8-2996-000 запросить цену → | 1 COVER, FRONT, LEFT | |
| 2 | FE8-2997-000 запросить цену → | 1 COVER, FRONT, RIGHT | |
| 3 | FE8-2998-000 запросить цену → | 1 COVER, REAR, UPPER | |
| 4 | FE8-3066-000 запросить цену → | 1 COVER, ARM, LEFT | |
| 5 | FE8-3067-000 запросить цену → | 1 COVER, ARM, RIGHT | |
| 6 | FE8-3068-000 запросить цену → | 1 COVER, ARM, CENTER | |
| 7 | FE8-3069-000 запросить цену → | 1 COVER, PANEL, REAR UPPER | |
| 8 | FE8-3070-000 запросить цену → | 1 COVER, PANEL, REAR UNDER | |
| 9 | FE8-3071-000 запросить цену → | 1 COVER, PANEL, LOWER | |
| 10 | FE8-3262-000 запросить цену → | 1 COVER, PANEL, REAR | |
| 11 | FL1-0525-000 запросить цену → | 2 SHEET, HANDSET | |
| 12 | FL1-1416-000 запросить цену → | 3 SHEET, BLANKING | |
| 13 | FM1-P234-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY | |
| 14 | FM1-P402-000 запросить цену → | 1 COVER ASSEMBLY, RIGHT | |
| 15 | FM1-P403-000 запросить цену → | 1 COVER ASSEMBLY, LEFT | |
| 16 | FM1-P404-000 запросить цену → | 1 DUPLEXING DOOR ASS'Y | |
| 17 | FM1-P406-000 запросить цену → | 1 FRONT DOOR ASS'Y | |
| 18 | FM1-P408-000 запросить цену → | 1 COVER ASSEMBLY, TOP | |
| 19 | FM1-P409-000 запросить цену → | 1 UPPER COVER ASSEMBLY, FRONT | |
| 20 | FE8-3007-000 запросить цену → | 1 COVER, CASSETTE | |
| 21 | FE8-3016-000 запросить цену → | 1 BUTTON, DOOR, FRONT | |
| 22 | FM1-P442-000 запросить цену → | 1 HINGE ASSEMBLY | |
| 23 | FU2-1954-000 запросить цену → | 1 LABEL, MP SIZE | |
| 24 | FU2-1956-000 запросить цену → | 1 LABEL, MP PROHIBITION | |
| 25 | FU2-1959-000 запросить цену → | 1 LABEL, NETWORK | |
| 26 | FU2-1962-000 запросить цену → | 1 LABEL, DUPLEXING JAM | |
| 27 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 28 | XA9-1835-000 запросить цену → | 6 SCREW, D, M3X6 | |
| 29 | FE8-3017-000 запросить цену → | 1 LID, MODULAR |

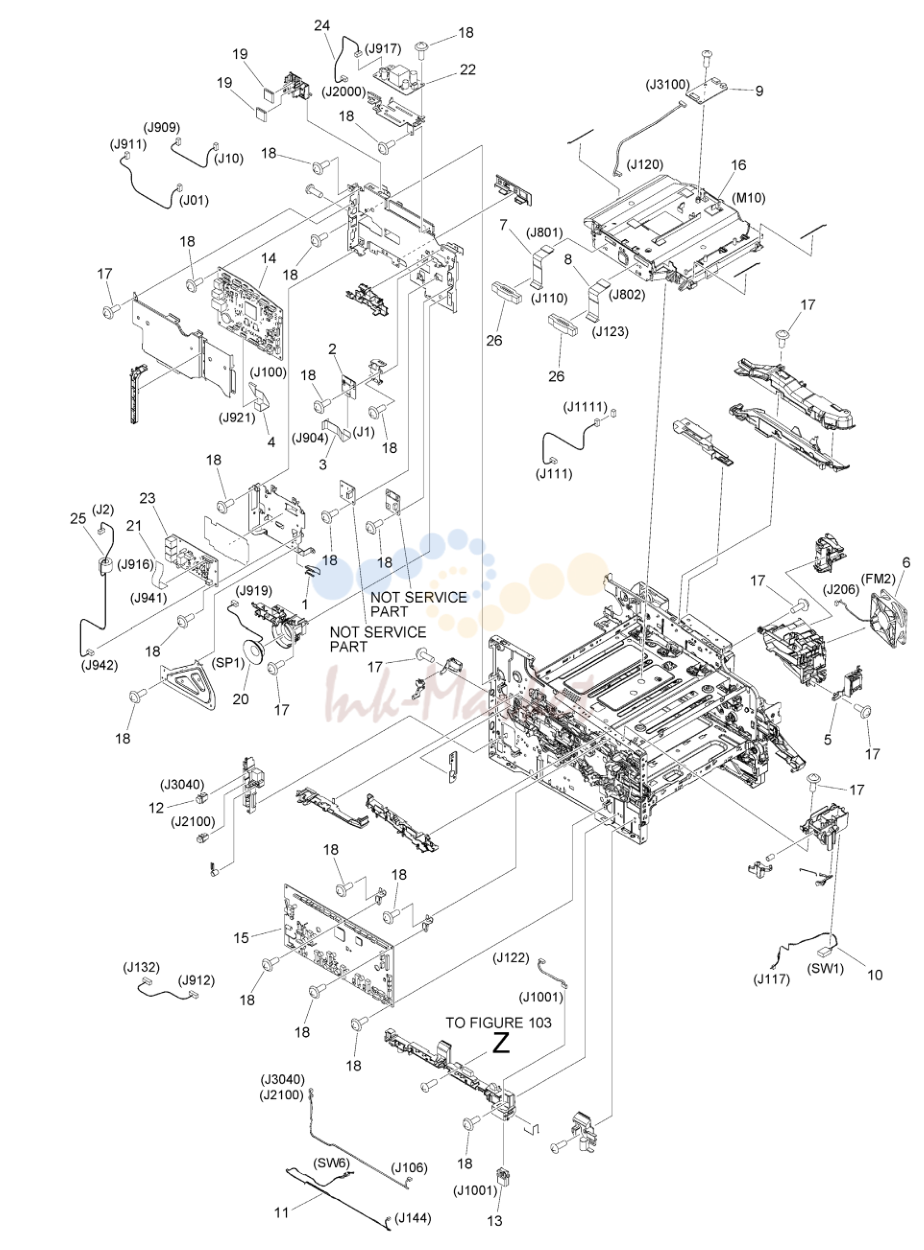

7. Figure 101F
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE8-3076-000 запросить цену → | 1 SPRING, GROUNDING | |
| 2 | FK4-1248-020 запросить цену → | 1 MODULE, WLAN | |
| 3 | FL0-8151-000 запросить цену → | 1 CABLE, FLAT | |
| 4 | FL0-8149-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 5 | FM1-P414-000 запросить цену → | 1 POWER SWITCH ASS'Y | |
| 6 | FK4-4315-000 запросить цену → | 1 FAN FM2 | |
| 7 | FM2-D942-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 8 | FM2-D943-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 9 | RM2-7374-000 запросить цену → | 1 MEMORY PCB ASS'Y | |
| 10 | RM2-7889-000 запросить цену → | 1 FRONT DOOR SWITCH CABLE ASS'Y SW1 | |
| 11 | RM2-7896-000 запросить цену → | 1 CASSETTE SWITCH CABLE ASS'Y SW6 | |
| 12 | VS1-7207-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 13 | VS1-7258-007 запросить цену → | 1 CONNECTOR, DRAWER | |
| 14 | FM1-T020-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y SET | |
| 15 | FM2-D944-000 запросить цену → | 1 ENGINE CONTROLLER PCB ASS'Y | |
| 16 | RM2-5612-000 запросить цену → | 1 LASER SCANNER ASS'Y M10 | |
| 17 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 18 | XA9-1835-000 запросить цену → | 15 SCREW, D, M3X6 | |
| 19 | FK2-8767-000 запросить цену → | 2 CORE, FERRITE | |
| 20 | FK3-3944-000 запросить цену → | 1 SPEAKER SP1 | |
| 21 | FL0-8150-000 запросить цену → | 1 CABLE, FLAT | |
| 22 | FM1-R867-000 запросить цену → | 1 OFFHOOK PCB ASSEMBLY | |
| 23 | FM1-X948-000 запросить цену → | 1 NCU PCB ASSEMBLY | |
| 24 | FM1-X955-000 запросить цену → | 1 CABLE, OFF HOOK | |
| 25 | FM1-X957-000 запросить цену → | 1 CABLE, PSEUDO CI | |
| 26 | FM1-T672-000 запросить цену → | 2 FERRITE CORE UNIT |

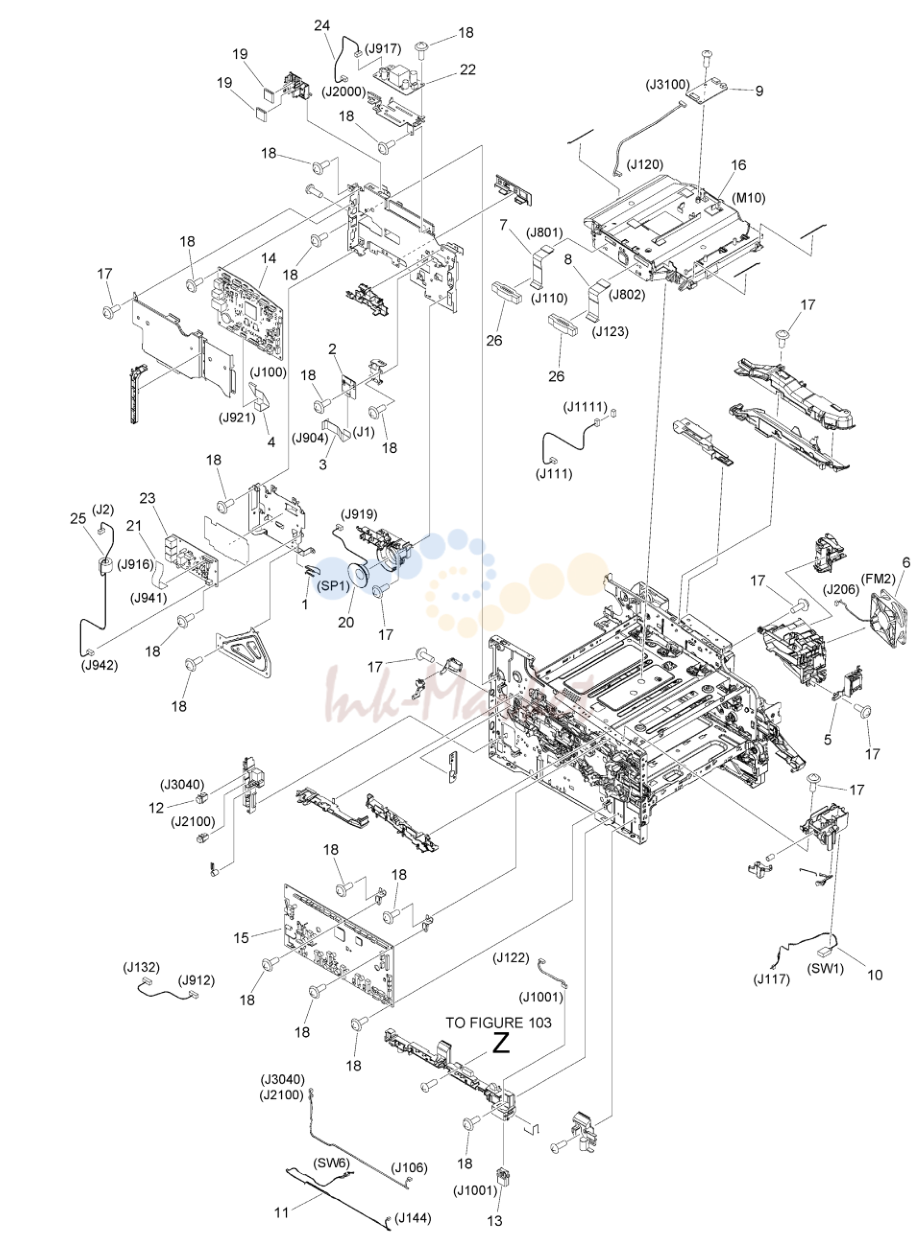

8. Figure 101G
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE8-3076-000 запросить цену → | 1 SPRING, GROUNDING | |
| 2 | FK4-1248-020 запросить цену → | 1 MODULE, WLAN | |
| 3 | FL0-8151-000 запросить цену → | 1 CABLE, FLAT | |
| 4 | FL0-8149-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 5 | FM1-P414-000 запросить цену → | 1 POWER SWITCH ASS'Y | |
| 6 | FK4-4315-000 запросить цену → | 1 FAN FM2 | |
| 7 | FM2-D942-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 8 | FM2-D943-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 9 | RM2-7374-000 запросить цену → | 1 MEMORY PCB ASS'Y | |
| 10 | RM2-7889-000 запросить цену → | 1 FRONT DOOR SWITCH CABLE ASS'Y SW1 | |
| 11 | RM2-7896-000 запросить цену → | 1 CASSETTE SWITCH CABLE ASS'Y SW6 | |
| 12 | VS1-7207-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 13 | VS1-7258-007 запросить цену → | 1 CONNECTOR, DRAWER | |
| 14 | FM1-T022-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y SET | |
| 15 | FM2-D944-000 запросить цену → | 1 ENGINE CONTROLLER PCB ASS'Y | |
| 16 | RM2-5612-000 запросить цену → | 1 LASER SCANNER ASS'Y M10 | |
| 17 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 18 | XA9-1835-000 запросить цену → | 15 SCREW, D, M3X6 | |
| 19 | FK2-8767-000 запросить цену → | 2 CORE, FERRITE | |
| 20 | FK3-3944-000 запросить цену → | 1 SPEAKER SP1 | |
| 21 | FL0-8150-000 запросить цену → | 1 CABLE, FLAT | |
| 22 | FM1-R867-000 запросить цену → | 1 OFFHOOK PCB ASSEMBLY | |
| 23 | FM1-X948-000 запросить цену → | 1 NCU PCB ASSEMBLY | |
| 24 | FM1-X955-000 запросить цену → | 1 CABLE, OFF HOOK | |
| 25 | FM1-X957-000 запросить цену → | 1 CABLE, PSEUDO CI | |
| 26 | FM1-T672-000 запросить цену → | 2 FERRITE CORE UNIT |

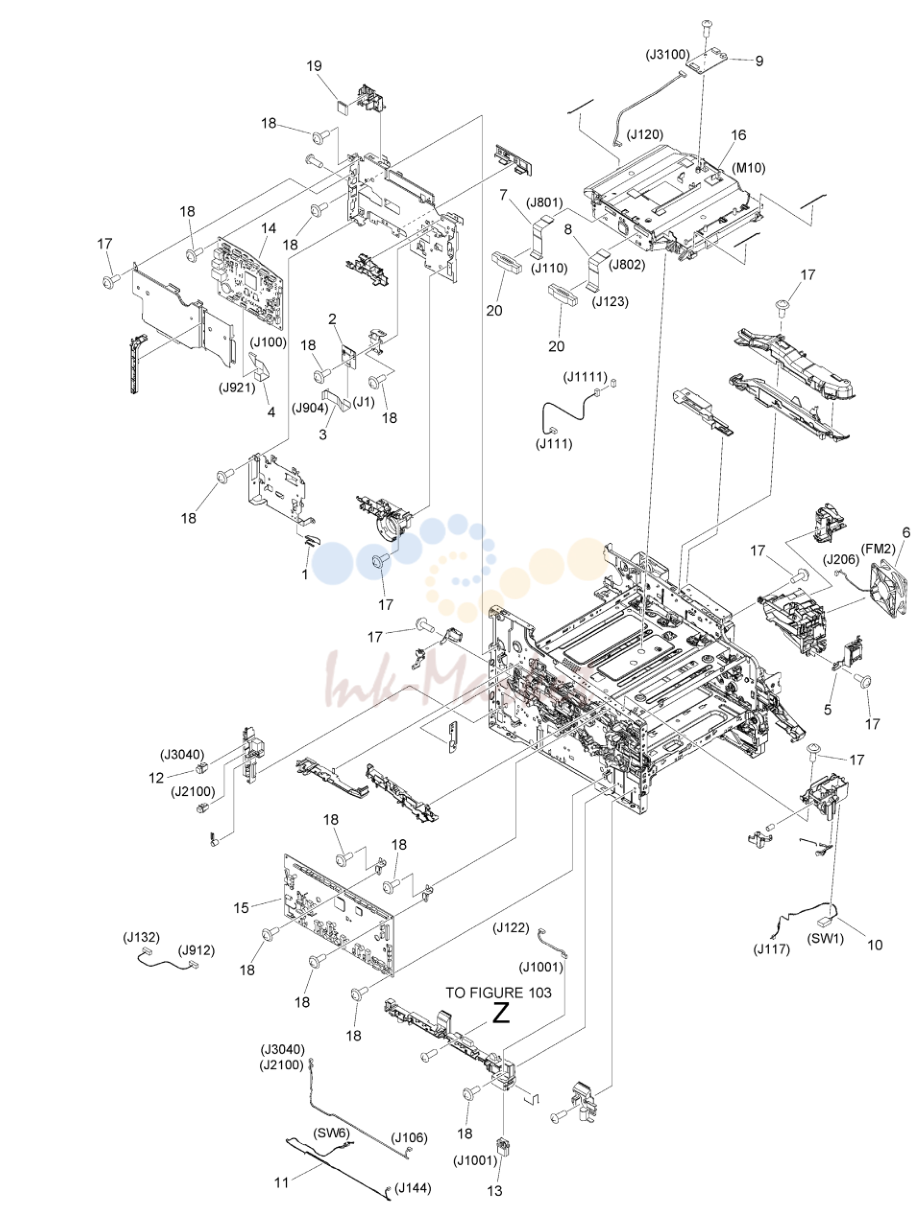

9. Figure 101H
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE8-3076-000 запросить цену → | 1 SPRING, GROUNDING | |
| 2 | FK4-1248-020 запросить цену → | 1 MODULE, WLAN | |
| 3 | FL0-8151-000 запросить цену → | 1 CABLE, FLAT | |
| 4 | FL0-8149-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 5 | FM1-P414-000 запросить цену → | 1 POWER SWITCH ASS'Y | |
| 6 | FK4-4315-000 запросить цену → | 1 FAN FM2 | |
| 7 | FM2-D942-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 8 | FM2-D943-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 9 | RM2-7374-000 запросить цену → | 1 MEMORY PCB ASS'Y | |
| 10 | RM2-7889-000 запросить цену → | 1 FRONT DOOR SWITCH CABLE ASS'Y SW1 | |
| 11 | RM2-7896-000 запросить цену → | 1 CASSETTE SWITCH CABLE ASS'Y SW6 | |
| 12 | VS1-7207-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 13 | VS1-7258-007 запросить цену → | 1 CONNECTOR, DRAWER | |
| 14 | FM1-Y839-000 запросить цену → | 1 MAIN CONTROLLER PCB ASS'Y | |
| 15 | FM2-D944-000 запросить цену → | 1 ENGINE CONTROLLER PCB ASS'Y | |
| 16 | RM2-5612-000 запросить цену → | 1 LASER SCANNER ASS'Y M10 | |
| 17 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 18 | XA9-1835-000 запросить цену → | 15 SCREW, D, M3X6 | |
| 19 | FK2-8767-000 запросить цену → | 1 CORE, FERRITE | |
| 20 | FM1-T672-000 запросить цену → | 2 FERRITE CORE UNIT |
10. Figure 102B
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-8661-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 2 | FK4-4315-000 запросить цену → | 1 FAN FM1 | |
| 3 | RM2-7369-000 запросить цену → | 1 DRIVER PCB ASS'Y | |
| 4 | XA9-1420-000 запросить цену → | 1 SCREW, W/WASHER, M3X8 | |
| 5 | FE8-0014-000 запросить цену → | 1 PLATE, USB, GROUNDING | |
| 6 | FM1-R870-000 запросить цену → | 1 USB RELAY PCB ASSEMBLY | |
| 7 | FM1-P443-000 запросить цену → | 1 FIXING POWER SUPPLY PCB ASS'Y | |
| 8 | FM1-Z822-000 запросить цену → | 1 L.V. POWER SUPPLY PCB ASS'Y | |
| 9 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 10 | XA9-1835-000 запросить цену → | 15 SCREW, D, M3X6 | |
| 11 | FK4-4092-000 запросить цену → | 1 CABLE, MADRID HDMI |
11. Figure 103
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | NPN RF INTERNAL COMPONENTS | ||
| 1 | RL1-2593-000 запросить цену → | 1 ROLLER, PAPER PICK-UP | |
| 2 | RM2-6377-000 запросить цену → | 1 CASSETTE ASS'Y | |
| 3 | RM2-6406-000 запросить цену → | 1 SEPARATION PAD ASS'Y | |
| 4 | RM2-6454-000 запросить цену → | 1 INTERMEDIATE TRANS. BELT ASS'Y SW4, SL30 | |
| 5 | RM2-7342-000 запросить цену → | 1 DRUM MOTOR ASS'Y M2 | |
| 6 | RM2-7344-000 запросить цену → | 1 DEVELOPING MOTOR ASS'Y M3 | |
| 7 | RM2-7349-000 запросить цену → | 1 FIXING MOTOR ASS'Y M4 | |
| 8 | RM2-7376-000 запросить цену → | 1 ENVIRONMENT SENSOR PCB ASS'Y | |
| 9 | RM2-7399-000 запросить цену → | 1 DENSITY DETECT SENSOR ASS'Y | |
| 10 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR6 | |
| 11 | FU2-1958-000 запросить цену → | 1 LABEL, CASSETTE OPERATOR | |
| 12 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 13 | XA9-1835-000 запросить цену → | 15 SCREW, D, M3X6 |
12. Figure 104
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 104 | NPN RF INTERNAL COMPONENTS | ||
| 1 | RM2-5576-000 запросить цену → | 1 PAPER PICK-UP ROLLER ASS'Y | |
| 2 | RM2-5577-000 запросить цену → | 1 FEED ROLLER ASS'Y | |
| 3 | RM2-5881-000 запросить цену → | 1 SEPARATION ROLLER ASS'Y | |
| 4 | RM2-6366-000 запросить цену → | 1 FEED GUIDE ASS'Y, REAR | |
| 5 | RM2-6368-000 запросить цену → | 1 FEED GUIDE ASS'Y, FRONT SR5, SR7, SR8 | |
| 6 | RM2-6370-000 запросить цену → | 1 LIFTER DRIVE ASS'Y SL5 | |
| 7 | RM2-6372-000 запросить цену → | 1 PAPER PICK-UP ASS'Y | |
| 8 | RM2-6374-000 запросить цену → | 1 REGISTRATION ASS'Y SR1 | |
| 9 | RM2-6401-000 запросить цену → | 1 CARTRIDGE TRAY ASS'Y | |
| 10 | RM2-7350-000 запросить цену → | 1 PICK-UP MOTOR ASS'Y M1 | |
| 11 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 12 | XA9-1835-000 запросить цену → | 15 SCREW, D, M3X6 |
13. Figure 105B
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | RM2-6435-000 запросить цену → | 1 FIXING ASS'Y | |
| 2 | FU2-1963-000 запросить цену → | 1 LABEL, HIGH TMP. CAUTION | |
| 3 | RM2-6387-000 запросить цену → | 1 PAPER RE-PICK UP ASS'Y CL1, SR22 | |
| 4 | RM2-6389-000 запросить цену → | 1 REVERSE DRIVE ASS'Y | |
| 5 | RM2-6397-000 запросить цену → | 1 SECONDARY TRANSFER ASS'Y | |
| 6 | RM2-6455-000 запросить цену → | 1 2ND TRANSFER ROLLER ASS'Y | |
| 7 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 8 | XA9-1835-000 запросить цену → | 15 SCREW, D, M3X6 |
14. Figure 160A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK4-4057-000 запросить цену → | 1 CABLE, FLAT | |
| 2 | FE8-3469-000 запросить цену → | 1 SHEET, WHITE | |
| 3 | FE8-3474-000 запросить цену → | 1 COVER, REAR | |
| 4 | FE8-3475-000 запросить цену → | 1 COVER, FRONT | |
| 5 | FE8-3636-000 запросить цену → | 4 RING, E | |
| 6 | FE8-3643-000 запросить цену → | 2 BUSHING | |
| 7 | FE8-3644-000 запросить цену → | 2 SPRING, LEAF | |
| 8 | FL1-2517-000 запросить цену → | 1 PANEL, OPEN/CLOSE | |
| 9 | FM1-N703-000 запросить цену → | 1 SEPARATION ROLLER ASSEMBLY | |
| 10 | FC8-9251-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 11 | FL3-1023-000 запросить цену → | 1 ROLLER, SEPARATION | |
| 12 | FU2-1865-000 запросить цену → | 1 GEAR, 23T | |
| 13 | FU2-1902-000 запросить цену → | 1 BUSHING | |
| 14 | FU2-1903-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 15 | FE8-3462-000 запросить цену → | 1 GUIDE, CABLE | |
| 16 | FL1-1411-000 запросить цену → | 2 HINGE | |
| 17 | FE8-3467-000 запросить цену → | 1 COVER, LOWER | |
| 18 | FE8-4189-000 запросить цену → | 1 CAP | |
| 19 | FM1-P584-000 запросить цену → | 1 PAPER FEED GUIDE ASSEMBLY | |
| 20 | FM1-N711-000 запросить цену → | 1 DOCUMENT TRAY ASSEMBLY | |
| 21 | FE8-4191-000 запросить цену → | 1 LABEL, DOCUMENT SIZE | |
| 22 | FM1-X901-000 запросить цену → | 1 CABLE, SIGNAL, DF, | |
| 23 | FM1-X904-000 запросить цену → | 1 CABLE, READER SIGNAL, | |
| 24 | FM1-X906-000 запросить цену → | 1 CABLE, GROUNDING | |
| 25 | XA9-0476-000 запросить цену → | 15 SCREW,TP M3X8 | |
| 26 | XA9-1503-000 запросить цену → | 1 SCREW, TAP, M3X6 | |
| 27 | XA9-1671-000 запросить цену → | 1 SCREW, D, M3X8 |
15. Figure 160B
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK4-4052-000 запросить цену → | 1 CABLE, FLAT | |
| 2 | FE8-3469-000 запросить цену → | 1 SHEET, WHITE | |
| 3 | FE8-3474-000 запросить цену → | 1 COVER, REAR | |
| 4 | FE8-3475-000 запросить цену → | 1 COVER, FRONT | |
| 5 | FE8-3636-000 запросить цену → | 4 RING, E | |
| 6 | FE8-3643-000 запросить цену → | 2 BUSHING | |
| 7 | FE8-3644-000 запросить цену → | 2 SPRING, LEAF | |
| 8 | FL1-2517-000 запросить цену → | 1 PANEL, OPEN/CLOSE | |
| 9 | FM1-N703-000 запросить цену → | 1 SEPARATION ROLLER ASSEMBLY | |
| 10 | FC8-9251-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 11 | FL3-1023-000 запросить цену → | 1 ROLLER, SEPARATION | |
| 12 | FU2-1865-000 запросить цену → | 1 GEAR, 23T | |
| 13 | FU2-1902-000 запросить цену → | 1 BUSHING | |
| 14 | FU2-1903-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 15 | FE8-3462-000 запросить цену → | 1 GUIDE, CABLE | |
| 16 | FL1-1411-000 запросить цену → | 2 HINGE | |
| 17 | FE8-3467-000 запросить цену → | 1 COVER, LOWER | |
| 18 | FE8-4189-000 запросить цену → | 1 CAP | |
| 19 | FM1-P584-000 запросить цену → | 1 PAPER FEED GUIDE ASSEMBLY | |
| 20 | FM1-N711-000 запросить цену → | 1 DOCUMENT TRAY ASSEMBLY | |
| 21 | FE8-4191-000 запросить цену → | 1 LABEL, DOCUMENT SIZE | |
| 22 | FM1-X901-000 запросить цену → | 1 CABLE, SIGNAL, DF, | |
| 23 | FM1-X904-000 запросить цену → | 1 CABLE, READER SIGNAL, | |
| 24 | FM1-X906-000 запросить цену → | 1 CABLE, GROUNDING | |
| 25 | XA9-0476-000 запросить цену → | 15 SCREW,TP M3X8 | |
| 26 | XA9-1503-000 запросить цену → | 1 SCREW, TAP, M3X6 | |
| 27 | XA9-1671-000 запросить цену → | 1 SCREW, D, M3X8 |
16. Figure 161A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-N704-000 запросить цену → | 1 GUIDE ASSEMBLY, UPPER | |
| 2 | FE8-3440-000 запросить цену → | 2 ROLLER | |
| 3 | FE8-3444-000 запросить цену → | 1 FLAG, SENSOR | |
| 4 | FE8-3645-000 запросить цену → | 1 STOPPER, DOCUMENT | |
| 5 | FL1-2518-000 запросить цену → | 1 GUIDE, UPPER | |
| 6 | FM1-P580-000 запросить цену → | 1 SEPARATION PAD ASSEMBLY | |
| 7 | FU2-1875-000 запросить цену → | 1 SHAFT, TRANSMISSION | |
| 8 | FU2-1904-000 запросить цену → | 1 SPRING, TORSION | |
| 9 | FU2-1905-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 10 | FU2-1906-000 запросить цену → | 3 ROLLER, AUXILIARY | |
| 11 | FU2-1922-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 12 | XA9-0476-000 запросить цену → | 7 SCREW,TP M3X8 | |
| 13 | FM1-T412-000 запросить цену → | 1 PAPER FEEDER ASSEMBLY SET | |
| 14 | FE8-3446-000 запросить цену → | 1 GUIDE, PAPER DELIVERY | |
| 15 | FE8-3448-000 запросить цену → | 1 FLAG, SENSOR | |
| 16 | FE8-3458-000 запросить цену → | 2 BUSHING | |
| 17 | FE8-3459-000 запросить цену → | 1 PLATE, GROUNDING | |
| 18 | FE8-3460-000 запросить цену → | 1 PLATE, GROUNDING | |
| 19 | FE8-3636-000 запросить цену → | 4 RING, E | |
| 20 | FE8-3655-000 запросить цену → | 1 STOPPER, RATCHET SPRING | |
| 21 | FE8-3656-000 запросить цену → | 1 RATCHET, PAPER FEED ROLLER | |
| 22 | FE8-3657-000 запросить цену → | 1 LEVER, RELEASE | |
| 23 | FL1-1367-000 запросить цену → | 1 ROLLER, PAPER FEED | |
| 24 | FL1-1369-000 запросить цену → | 1 SHEET, GUIDE | |
| 25 | FM1-N407-000 запросить цену → | 1 ROLLER, PAPER DELIVERY | |
| 26 | FM1-N709-000 запросить цену → | 1 MOTOR DRIVE ASS'Y M11 | |
| 27 | FM1-X902-000 запросить цену → | 1 CABLE, SIGNAL, DF, | |
| 28 | VS1-7207-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT | |
| 29 | FM1-X903-000 запросить цену → | 1 CABLE, SENSOR | |
| 30 | FM1-X906-000 запросить цену → | 1 CABLE, GROUNDING | |
| 31 | FU2-1867-000 запросить цену → | 1 GEAR, 67T | |
| 32 | FU2-1869-000 запросить цену → | 1 GEAR, 25T | |
| 33 | FU2-1870-000 запросить цену → | 1 GEAR, 38T | |
| 34 | FU2-1902-000 запросить цену → | 4 BUSHING | |
| 35 | FU2-1907-000 запросить цену → | 1 SPRING, TENSION | |
| 36 | FU2-1908-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 37 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER SR9, SR10 | |
| 38 | FK4-4053-000 запросить цену → | 1 CABLE, FLAT | |
| 39 | FE8-3450-000 запросить цену → | 1 HOLDER, CONTACT IMAGE SENSOR | |
| 40 | FL1-2502-000 запросить цену → | 1 GLASS HOLDER UNIT | |
| 41 | FU2-1924-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 42 | FM1-T027-000 запросить цену → | 1 CONTACT IMAGE SENSOR SET CIS |
17. FIGURE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-N704-000 запросить цену → | 1 GUIDE ASSEMBLY, UPPER | |
| 2 | FE8-3440-000 запросить цену → | 2 ROLLER | |
| 3 | FE8-3444-000 запросить цену → | 1 FLAG, SENSOR | |
| 4 | FE8-3645-000 запросить цену → | 1 STOPPER, DOCUMENT | |
| 5 | FL1-2518-000 запросить цену → | 1 GUIDE, UPPER | |
| 6 | FM1-P580-000 запросить цену → | 1 SEPARATION PAD ASSEMBLY | |
| 7 | FU2-1875-000 запросить цену → | 1 SHAFT, TRANSMISSION | |
| 8 | FU2-1904-000 запросить цену → | 1 SPRING, TORSION | |
| 9 | FU2-1905-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 10 | FU2-1906-000 запросить цену → | 3 ROLLER, AUXILIARY | |
| 11 | FU2-1922-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 12 | XA9-0476-000 запросить цену → | 7 SCREW,TP M3X8 | |
| 13 | FM1-N706-000 запросить цену → | 1 PAPER FEEDER ASSEMBLY | |
| 14 | FE8-3446-000 запросить цену → | 1 GUIDE, PAPER DELIVERY | |
| 15 | FE8-3448-000 запросить цену → | 1 FLAG, SENSOR | |
| 16 | FE8-3458-000 запросить цену → | 2 BUSHING | |
| 17 | FE8-3459-000 запросить цену → | 1 PLATE, GROUNDING | |
| 18 | FE8-3460-000 запросить цену → | 1 PLATE, GROUNDING | |
| 19 | FE8-3636-000 запросить цену → | 4 RING, E | |
| 20 | FE8-3655-000 запросить цену → | 1 STOPPER, RATCHET SPRING | |
| 21 | FE8-3656-000 запросить цену → | 1 RATCHET, PAPER FEED ROLLER | |
| 22 | FE8-3657-000 запросить цену → | 1 LEVER, RELEASE | |
| 23 | FL1-1367-000 запросить цену → | 1 ROLLER, PAPER FEED | |
| 24 | FL1-1369-000 запросить цену → | 1 SHEET, GUIDE | |
| 25 | FM1-N407-000 запросить цену → | 1 ROLLER, PAPER DELIVERY | |
| 26 | FM1-N709-000 запросить цену → | 1 MOTOR DRIVE ASS'Y M11 | |
| 27 | FM1-X902-000 запросить цену → | 1 CABLE, SIGNAL, DF, | |
| 28 | VS1-7207-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT | |
| 29 | FM1-X903-000 запросить цену → | 1 CABLE, SENSOR | |
| 30 | FM1-X906-000 запросить цену → | 1 CABLE, GROUNDING | |
| 31 | FU2-1867-000 запросить цену → | 1 GEAR, 67T | |
| 32 | FU2-1869-000 запросить цену → | 1 GEAR, 25T | |
| 33 | FU2-1870-000 запросить цену → | 1 GEAR, 38T | |
| 34 | FU2-1902-000 запросить цену → | 4 BUSHING | |
| 35 | FU2-1907-000 запросить цену → | 1 SPRING, TENSION | |
| 36 | FU2-1908-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 37 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER SR9, SR10 | |
| 38 | FU2-1923-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 39 | FM1-N708-000 запросить цену → | 1 HOLDER UNIT |
18. Figure 400E
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE8-3486-000 запросить цену → | 1 PLATE, GROUNDING | |
| 2 | FE8-3479-000 запросить цену → | 2 SPACER, CIS | |
| 3 | FE8-3582-000 запросить цену → | 1 BELT, TIMING | |
| 4 | FK4-4050-000 запросить цену → | 1 CONTACT IMAGE SENSOR, FA106H-01 CIS | |
| 5 | FK4-4051-000 запросить цену → | 1 CABLE, FLAT | |
| 6 | FL1-1412-000 запросить цену → | 1 PULLEY UNIT | |
| 7 | FM1-N718-000 запросить цену → | 1 DC MOTOR ASSEMBLY M5 | |
| 8 | FM1-X905-000 запросить цену → | 1 CABLE, READER SIGNAL, | |
| 9 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 10 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR11 | |
| 11 | FM1-N720-000 запросить цену → | 1 COPY BOARD GLASS UNIT | |
| 12 | FE8-4192-000 запросить цену → | 1 LABEL, WIDTH SIZE | |
| 13 | FM1-X900-000 запросить цену → | 1 CONNECTING PCB ASSEMBLY | |
| 14 | XA9-0476-000 запросить цену → | 9 SCREW,TP M3X8 | |
| 15 | XA9-1503-000 запросить цену → | 1 SCREW, TAP, M3X6 | |
| 16 | FE8-4199-000 запросить цену → | 1 LABEL, COPY PROHIBITION SEE NOTE | |
| 17 | FE8-4195-000 запросить цену → | 1 LABEL, GLASS CLEANING SEE NOTE |
