Canon MF 724/728/729 — каталог запчастей со схемами

Содержание

1. Figure SNL Product Code No./Serial No.
2. Figure A1 ASSEMBLY LOCATION DIAGRAM
3. Figure 001E ACCESSORIES(FAX model)
4. Figure 100D EXTERNAL COVERS, PANELS, ETC.(EXCEPT FAX model)
5. Figure 100E EXTERNAL COVERS, PANELS, ETC.(FAX model)
6. Figure 101 INTERNAL COMPONENTS 1
7. Figure 102 INTERNAL COMPONENTS 2
8. Figure 103 INTERNAL COMPONENTS 3
9. Figure 104C INTERNAL COMPONENTS 4(230V)
10. Figure 105 INTERNAL COMPONENTS 5
11. Figure 106 INTERNAL COMPONENTS 6
12. Figure 107E INTERNAL COMPONENTS 7(EXCEPT FAX model)
13. Figure 107F INTERNAL COMPONENTS 7(FAX model MF728Cdw)

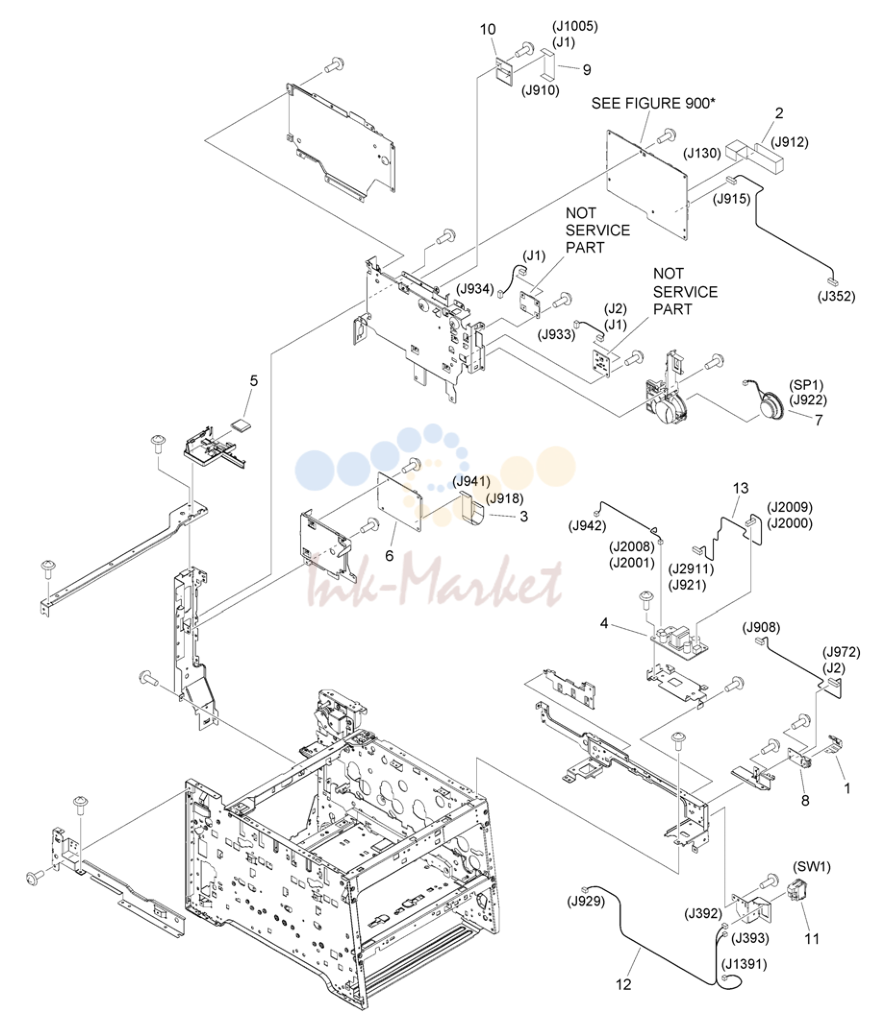

14. Figure 107G INTERNAL COMPONENTS 7(FAX model MF729Cx)
15. Figure 130E CONTROL PANEL ASS'Y(i-SENSYS MF724Cdw)

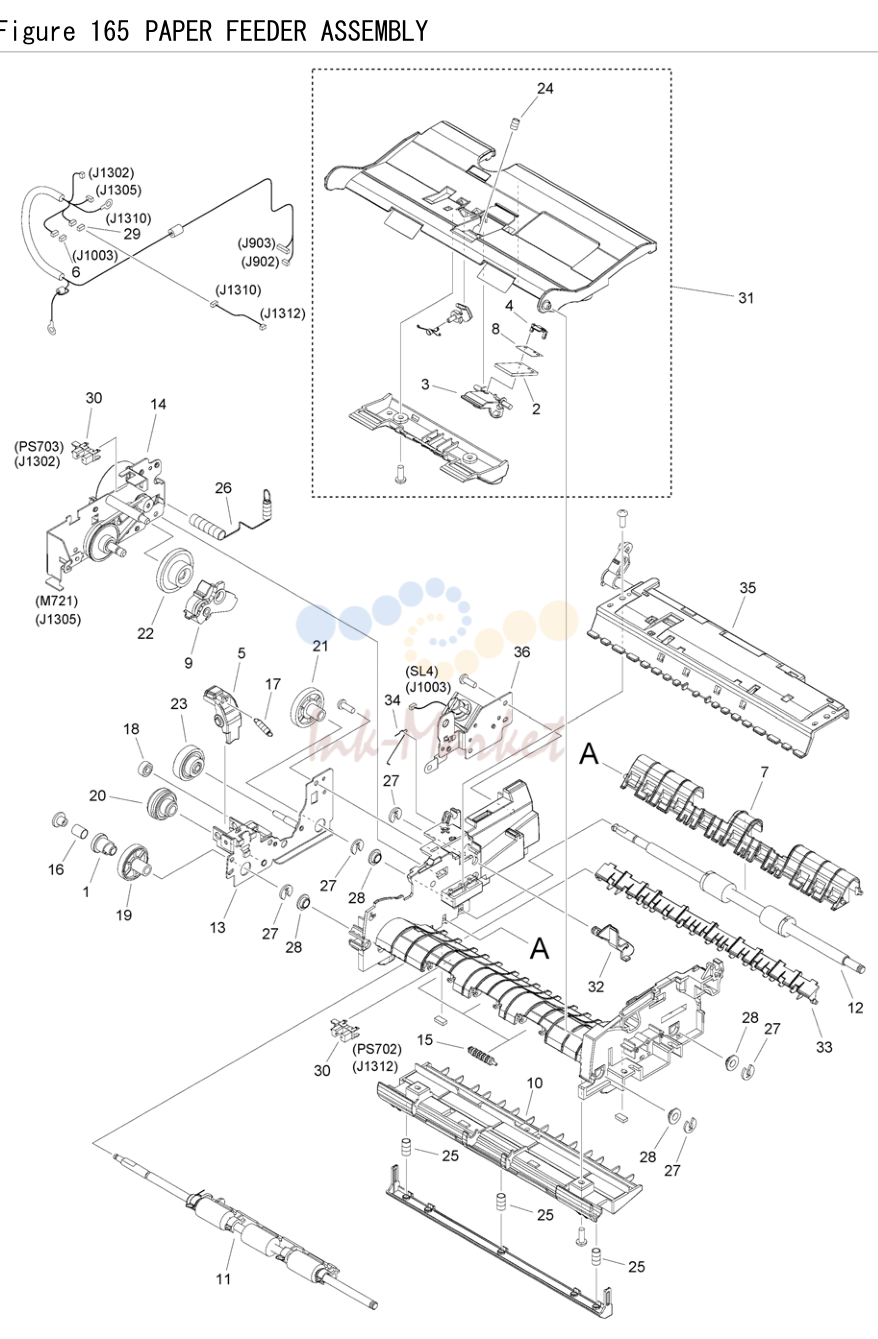

16. Figure 165 PAPER FEEDER ASSEMBLY
17. Figure 300 CASSETTE

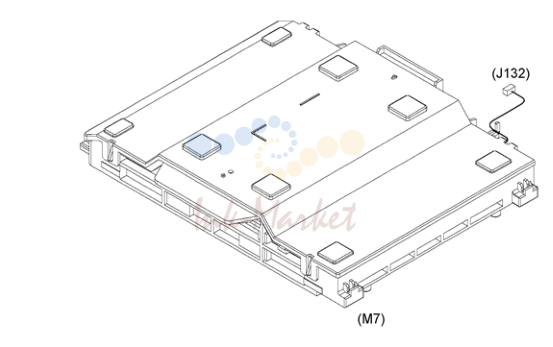

18. Figure 460 LASER SCANNER ASS'Y

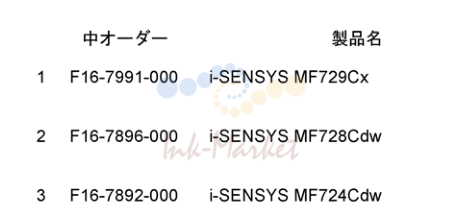

1. Figure SNL Product Code No./Serial No.

№	Артикул	Альт. артикул	Описание
1	F16-7991-000 запросить цену →	1i-SENSYS	MF729Cx ADF + WIRELESS +
2	F16-7896-000 запросить цену →	1i-SENSYS	MF728Cdw ADF + WIRELESS +
3	F16-7892-000 запросить цену →	1i-SENSYS	MF724Cdw

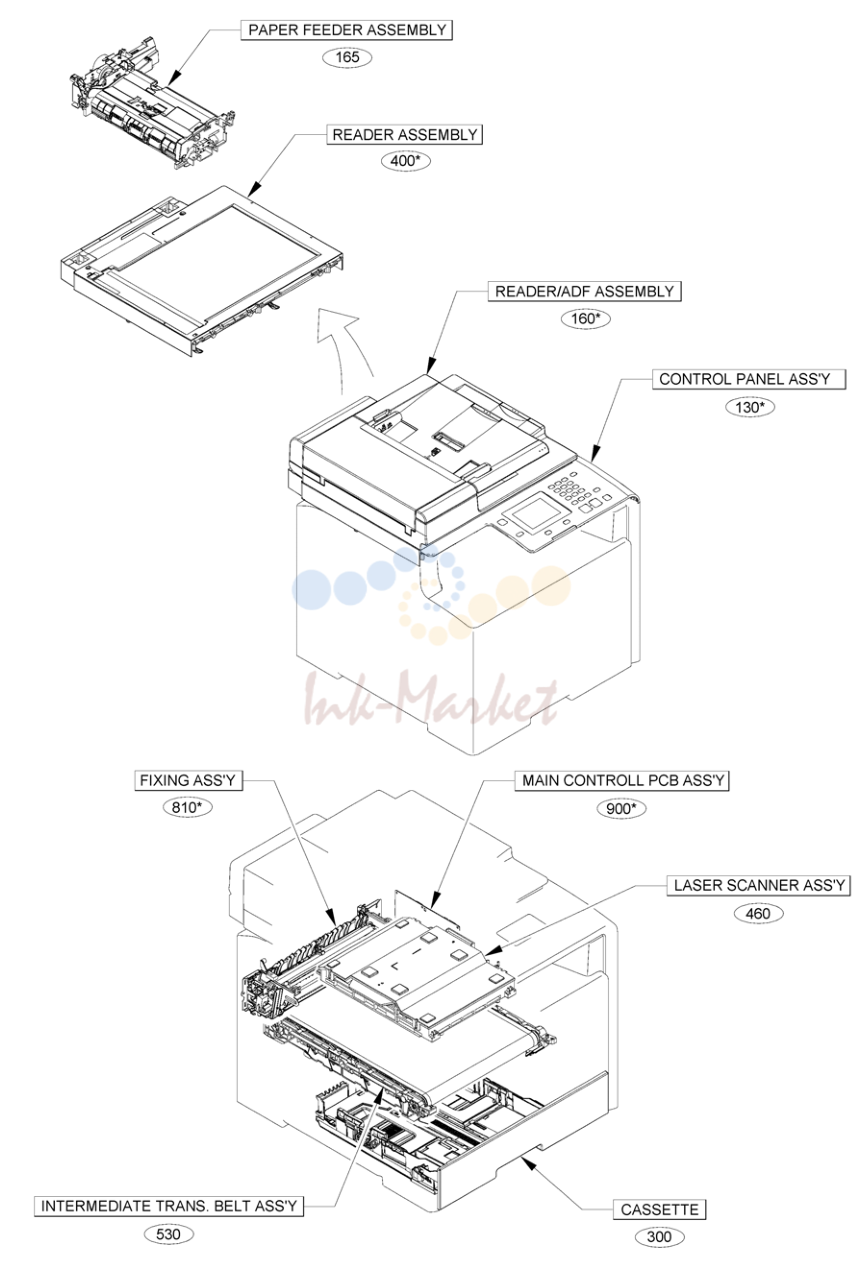

2. Figure A1 ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
1	FK4-3434-000 запросить цену →	1DVD-ROM, USER SOFTWARE
2	FH2-7080-000 запросить цену →	1CORD, POWER, 230V
3	FU7-8407-000 запросить цену →	1LABEL, COPY PROHIBITION
4	FU7-8413-000 запросить цену →	1LABEL, COPY PROHIBITION

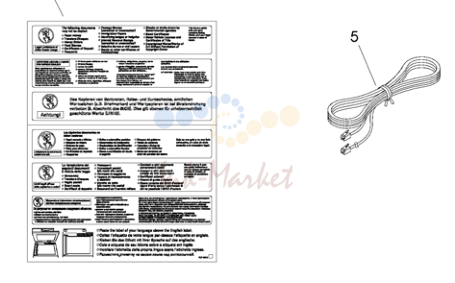

3. Figure 001E ACCESSORIES(FAX model)

№	Артикул	Описание
1	FK4-3434-000 запросить цену →	1DVD-ROM, USER SOFTWARE
2	FH2-7080-000 запросить цену →	1CORD, POWER, 230V
3	FU7-8407-000 запросить цену →	1LABEL, COPY PROHIBITION
4	FU7-8413-000 запросить цену →	1LABEL, COPY PROHIBITION
5	FK2-5275-000 запросить цену →	1CORD, MODULAR
6	FK2-3531-000 запросить цену →	4CLAMP, CABLE

4. Figure 100D EXTERNAL COVERS, PANELS, ETC.(EXCEPT FAX model)

№	Артикул	Альт. артикул	Описание
1	RC2-0062-000 запросить цену →		1EMBLEM
2	FC8-8742-000 запросить цену →		1LABEL, PAPER SIZE
3	FC9-4541-000 запросить цену →		1COVER, RIGHT FRONT
4	FC9-4545-000 запросить цену →		1COVER, LEFT
5	FE3-9944-000 запросить цену →		1COVER, RIGHT
6	FC9-4579-000 запросить цену →		1COVER, SUB, FRONT
7	XA9-1671-000 запросить цену →		8SCREW, D, M3X8
8	FM3-9816-000 запросить цену →	1HINGE	ASSEMBLY
9	FE4-0076-000 запросить цену →		1COVER, BASE
10	FM4-4285-000 запросить цену →	1FRONT	DOOR ASS'Y
11	FM4-4287-000 запросить цену →		1COVER, TOP
12	FU7-8109-000 запросить цену →		1LABEL, JAM
13	FK2-5242-000 запросить цену →		1CORE
14	HB1-5537-000 запросить цену →		4SHEET,BLANKING
15	XA9-0476-000 запросить цену →		13SCREW,TP M3X8
16	FC9-4584-000 запросить цену →		1COVER, MODULAR

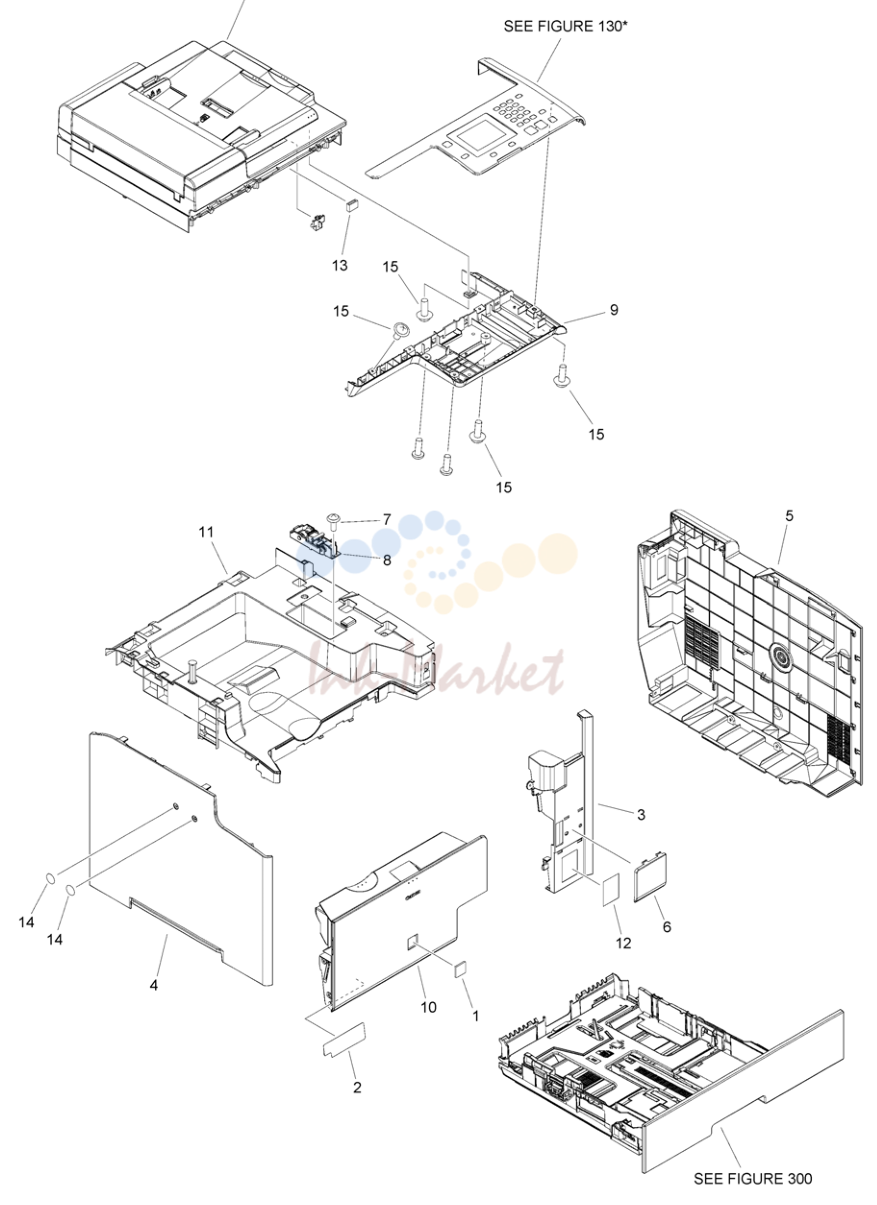

5. Figure 100E EXTERNAL COVERS, PANELS, ETC.(FAX model)

№	Артикул	Альт. артикул	Описание
1	RC2-0062-000 запросить цену →		1EMBLEM
2	FC8-8742-000 запросить цену →		1LABEL, PAPER SIZE
3	FC9-4541-000 запросить цену →		1COVER, RIGHT FRONT
4	FC9-4545-000 запросить цену →		1COVER, LEFT
5	FE3-9944-000 запросить цену →		1COVER, RIGHT
6	FC9-4579-000 запросить цену →		1COVER, SUB, FRONT
7	XA9-1671-000 запросить цену →		8SCREW, D, M3X8
8	FM3-9816-000 запросить цену →	1HINGE	ASSEMBLY
9	FE4-0076-000 запросить цену →		1COVER, BASE
10	FM4-4285-000 запросить цену →	1FRONT	DOOR ASS'Y
11	FM4-4287-000 запросить цену →		1COVER, TOP
12	FU7-8109-000 запросить цену →		1LABEL, JAM
13	FK2-5242-000 запросить цену →		1CORE
14	HB1-5537-000 запросить цену →		4SHEET,BLANKING
15	XA9-0476-000 запросить цену →		13SCREW,TP M3X8

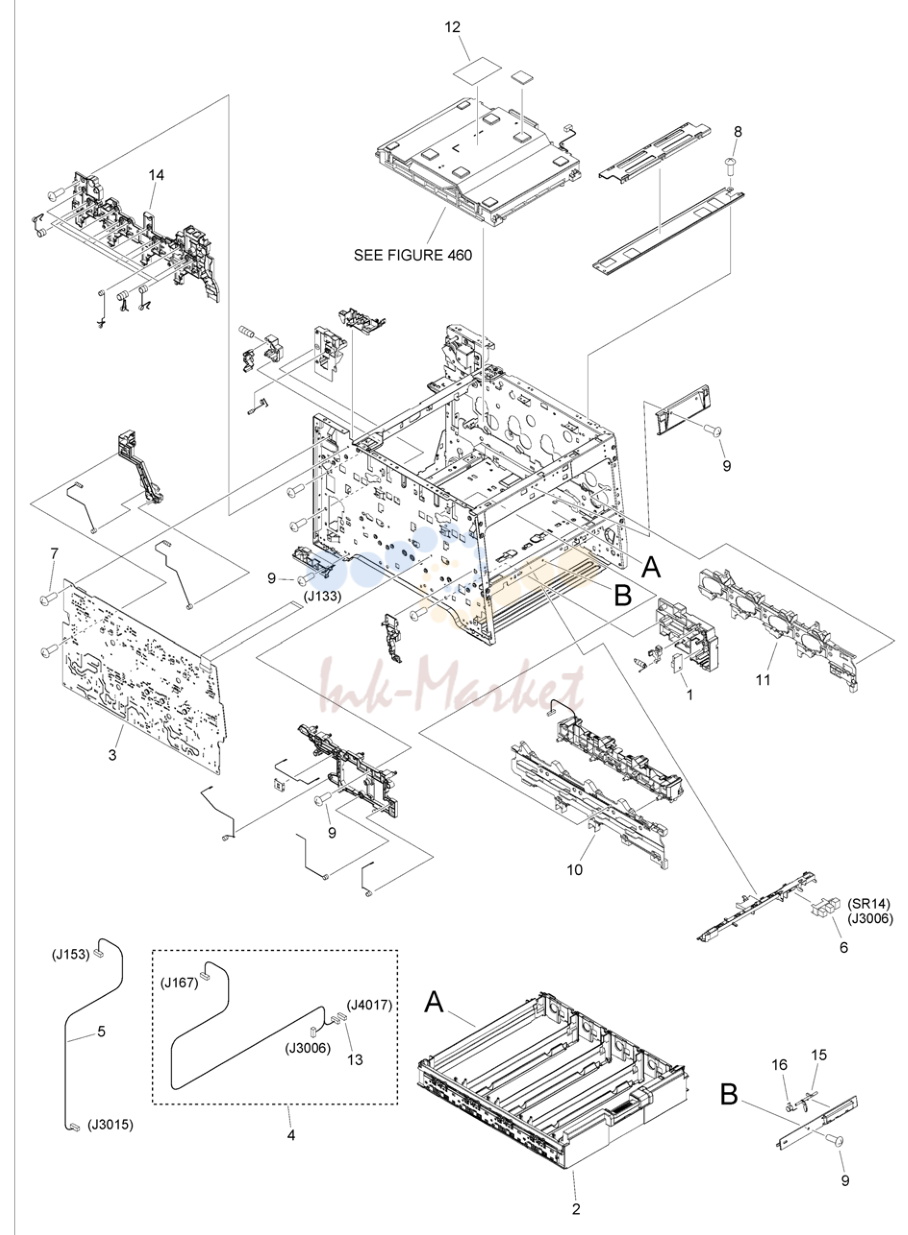

6. Figure 101 INTERNAL COMPONENTS 1

№	Артикул	Альт. артикул	Описание
101			NPN 1INTERNAL COMPONENTS
1	RK2-3267-000 запросить цену →	1TEMPERATURE	SENSOR UNIT
2	RM1-4836-000 запросить цену →	1CARTRIDGE	TRAY ASS'Y
3	RM1-5294-050 запросить цену →		1H. V. POWER SUPPLY PCB ASS'Y
4	RM1-5398-000 запросить цену →	1SENSOR	CABLE ASS'Y
5	RM1-5399-000 запросить цену →	1ENV.	SENSOR CABLE ASS'Y
6	WG8-5696-000 запросить цену →	1PHOTO	INTERRUPTER, TLP1243 SR14
7	XA9-1420-000 запросить цену →		4SCREW, W/WASHER, M3X8
8	XA9-1835-000 запросить цену →		4SCREW, D, M3X6
9	XA9-1671-000 запросить цену →		7SCREW, D, M3X8
10	RC2-3800-000 запросить цену →		1RAIL, LEFT
11	RC2-3801-000 запросить цену →		1RAIL, RIGHT
12	RU5-8126-000 запросить цену →		1LABEL, WARNING LASER
13	VS1-7207-003 запросить цену →		1CONNECTOR, SNAP TIGHT, BK
14	RC2-3122-000 запросить цену →		1HOLDER, H.V. CONTACT SPRING
15	RC2-3393-000 запросить цену →		1FLAG, SENSOR
16	RU6-2176-000 запросить цену →		1SPRING, TORSION

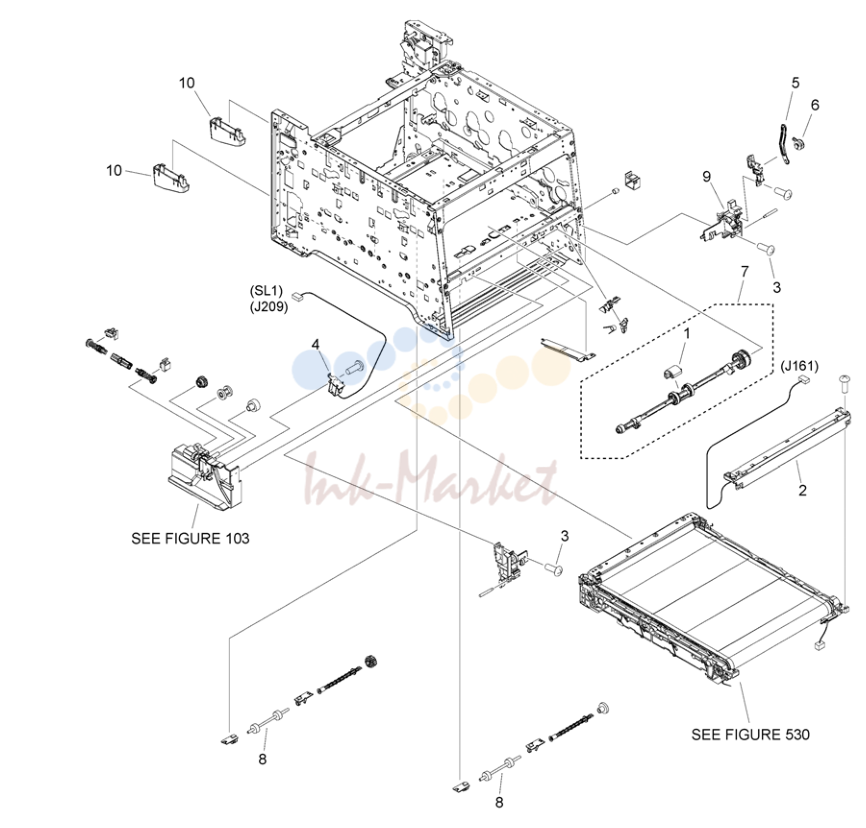

7. Figure 102 INTERNAL COMPONENTS 2

№	Артикул	Альт. артикул	Описание
102			NPN 1INTERNAL COMPONENTS
1	RL1-1802-000 запросить цену →		1ROLLER, PAPER PICK-UP
2	RM1-4850-000 запросить цену →	1COLOR	MISREGIST. SENSOR ASS'Y
3	XA9-1671-000 запросить цену →		2SCREW, D, M3X8
4	RM1-5420-000 запросить цену →		1MP SOLENOID ASS'Y SL1
5	RC2-3395-000 запросить цену →		1HINGE, MULTI-PURPOSE COVER
6	RC2-3396-000 запросить цену →		1BUSHING
7	RM1-4881-000 запросить цену →		1MP PAPER PICK-UP ROLLER ASS'Y
8	RC2-3389-000 запросить цену →		2ROLLER, SHAFT
9	RC2-3406-000 запросить цену →		1FLANGE, DOOR, RIGHT

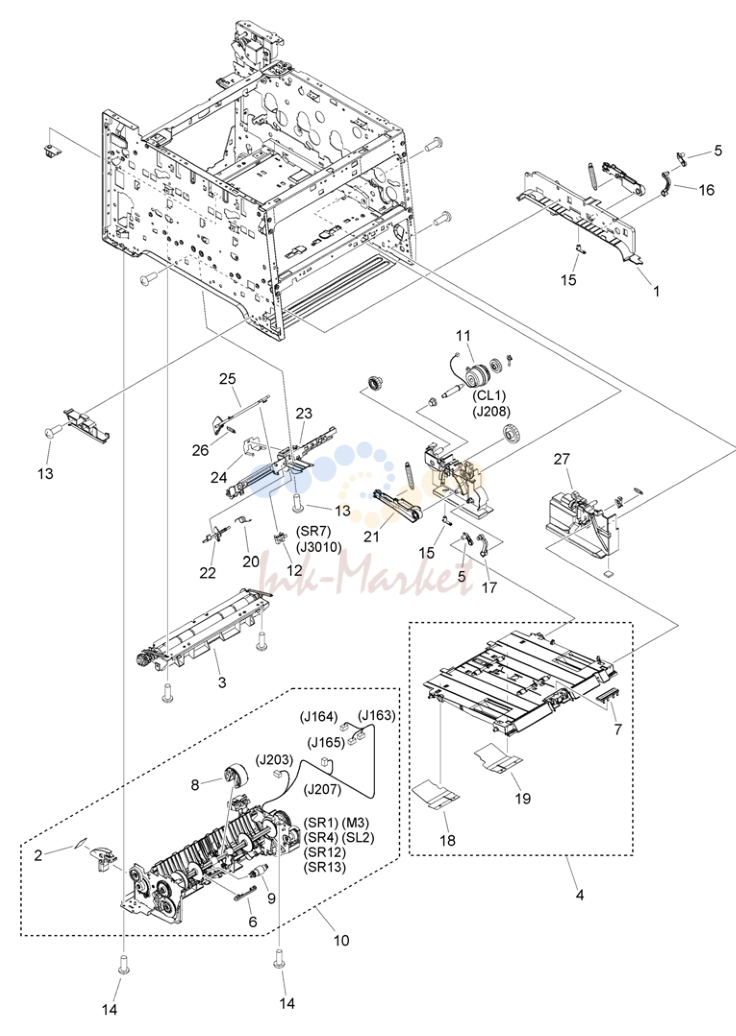

8. Figure 103 INTERNAL COMPONENTS 3

№	Артикул	Альт. артикул	Описание
103			NPN 1INTERNAL COMPONENTS
1	FC8-8715-000 запросить цену →		1HANDLE, LEFT
2	FC8-8748-000 запросить цену →		1LABEL, MOTOR CAUTION
3	FM4-8513-000 запросить цену →	1REGISTRATION	ASS'Y
4	FM4-8514-000 запросить цену →		1MP PAPER PICK-UP ASS'Y
5	RC2-3388-000 запросить цену →		2ARM, TRAY
6	RC2-2014-000 запросить цену →		1COVER, HOLDER
7	RL1-1785-000 запросить цену →		1PAD, SEPARATION
8	RM1-8047-030 запросить цену →	1PICK-UP	ROLLER ASS'Y
9	RM1-4840-000 запросить цену →	1SEPARATION	ROLLER ASS'Y
10	FM0-3571-000 запросить цену →	1PAPER	PICK-UP ASS'Y
11	RM1-5428-000 запросить цену →		1MP CLUTCH ASS'Y CL1
12	WG8-5696-000 запросить цену →	1PHOTO	INTERRUPTER, TLP1243 SR7
13	XA9-1671-000 запросить цену →		4SCREW, D, M3X8
14	XA9-1835-000 запросить цену →		6SCREW, D, M3X6
15	RC2-3555-000 запросить цену →		2STOPPER, ARM
16	RC2-3386-000 запросить цену →		1ARM, TRAY, LEFT
17	RC2-3387-000 запросить цену →		1ARM, TRAY, RIGHT
18	FC0-3943-000 запросить цену →		1SHEET, GUIDE, LEFT
19	FC0-3944-000 запросить цену →		1SHEET, GUIDE, RIGHT
20	RU6-2174-000 запросить цену →		1SPRING, TORSION
21	RC2-3509-000 запросить цену →		1ARM, PRESSURE, RIGHT
22	RC2-3390-000 запросить цену →		1FLAG, SENSOR
23	RC2-3401-000 запросить цену →		1HOLDER, SENSOR
24	RC2-3423-000 запросить цену →		1PLATE, GROUNDING
25	RC2-3556-000 запросить цену →		1ARM, SENSOR
26	RU6-2205-000 запросить цену →		1SPRING, TORSION
27	RC2-3505-000 запросить цену →		1RAIL, CASSETTE,RIGHT FRONT

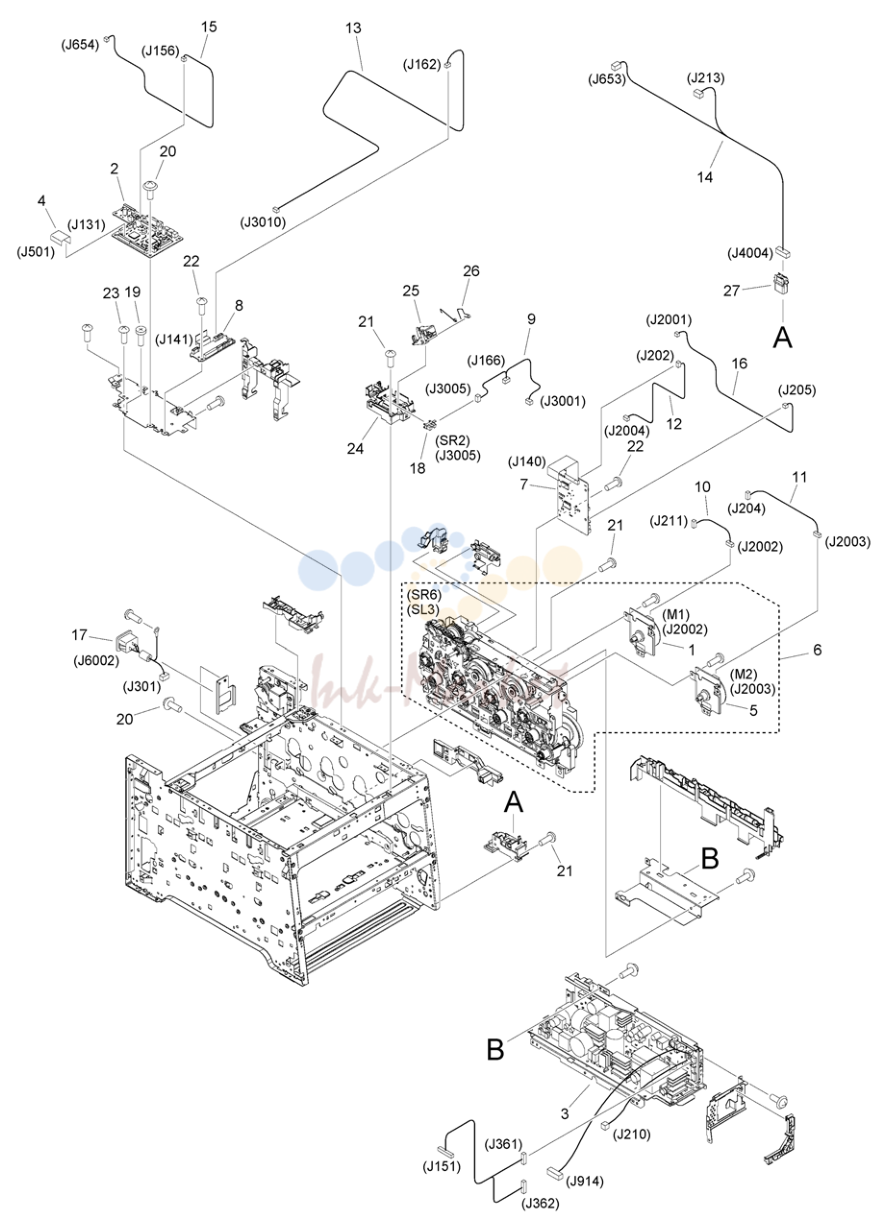

9. Figure 104C INTERNAL COMPONENTS 4(230V)

№	Артикул	Альт. артикул	Описание
1	RL1-3053-000 запросить цену →		1MOTOR, DC M1
2	FM0-4754-000 запросить цену →		1DC CONTROLLER PCB ASS'Y
3	FM0-4753-000 запросить цену →	1POWER	SUPPLY ASS'Y
4	RK2-2302-000 запросить цену →		1CABLE, FLAT
5	RL1-1800-000 запросить цену →		1MOTOR, DC M2
6	RM1-8042-010 запросить цену →	1MAIN	DRIVE ASS'Y
7	FM1-P897-000 запросить цену →	1DRIVER	PCB ASS'Y
8	RM1-5293-000 запросить цену →	1RELAY	PCB ASS'Y
9	RM1-5385-000 запросить цену →	1SENSOR	CABLE ASS'Y
10	RM1-5393-000 запросить цену →	1DRAM	MOTOR CABLE ASS'Y
11	RM1-5394-000 запросить цену →	1DEVELOPING	MOTOR CABLE ASS'Y
12	RM1-5395-000 запросить цену →	1FEED	MOTOR CABLE ASS'Y
13	RM1-5400-000 запросить цену →	1SENSOR	CABLE ASS'Y
14	RM1-5434-000 запросить цену →	1OPTION	CABLE ASS'Y
15	RM1-5435-000 запросить цену →		1RLD CABLE ASS'Y
16	RM1-5438-000 запросить цену →	1FIXING	MOTOR CABLE ASS'Y
17	FM4-3800-000 запросить цену →		1CORD, POWER SUPPLY
18	WG8-5696-000 запросить цену →	1PHOTO	INTERRUPTER, TLP1243 SR2
19	XA9-0679-000 запросить цену →		1SCREW, MACH., FLAT HEAD, M3X4
20	XA9-1418-000 запросить цену →		5SCREW, TP, M3X6
21	XA9-1671-000 запросить цену →		7SCREW, D, M3X8
22	XA9-1420-000 запросить цену →		2SCREW, W/WASHER, M3X8
23	XA9-1835-000 запросить цену →		2SCREW, D, M3X6
24	RC2-3220-000 запросить цену →		1HOLDER, CARTRIDGE DOOR SENSOR
25	RC2-3221-000 запросить цену →		1ARM, DOOR SENSOR
26	RC2-3222-000 запросить цену →		1SPRING, TORSION
27	VS1-7258-007 запросить цену →		1CONNECTOR, DRAWER

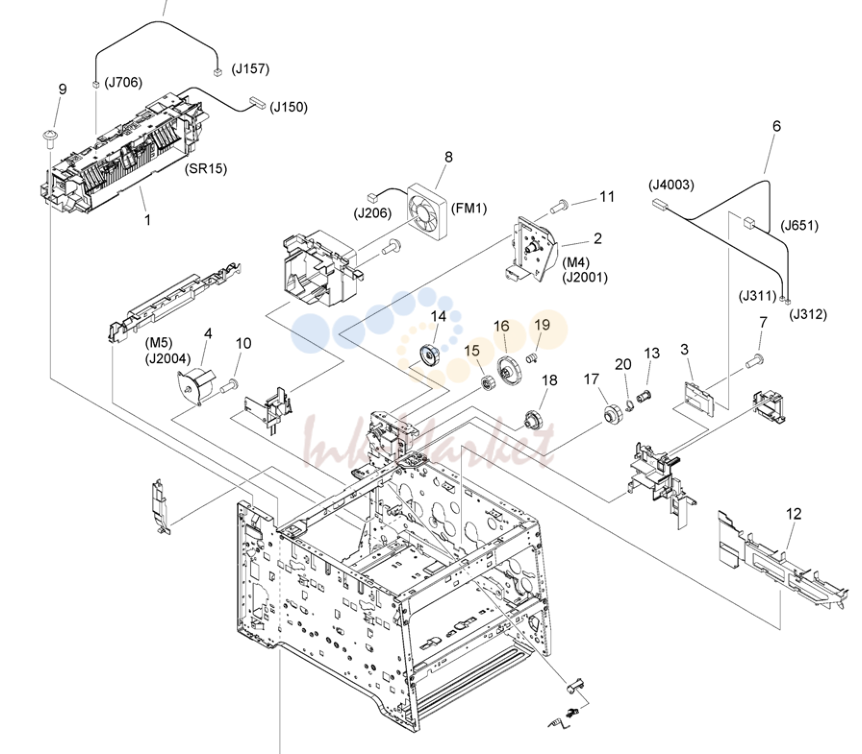

10. Figure 105 INTERNAL COMPONENTS 5

№	Артикул	Альт. артикул	Описание
105			NPN 1INTERNAL COMPONENTS
1	FM4-4286-010 запросить цену →	1PAPER	DELIVERY ASS'Y SR15
2	RM1-4896-000 запросить цену →	1FIXING	MOTOR UNIT M4
3	RM1-7355-000 запросить цену →	1POWER	SUPPLY SUB PCB ASS'Y
4	RM1-5419-000 запросить цену →	1FEED	MOTOR ASS'Y M5
5	RM1-5433-000 запросить цену →	1THERMISTOR	CABLE ASS'Y
6	FM4-3803-000 запросить цену →		1CABLE, FIXING
7	XA9-1420-000 запросить цену →		2SCREW, W/WASHER, M3X8
8	RK2-2276-000 запросить цену →		1FAN FM1
9	XA9-1418-000 запросить цену →		2SCREW, TP, M3X6
10	XA9-1835-000 запросить цену →		2SCREW, D, M3X6
11	XA9-1671-000 запросить цену →		3SCREW, D, M3X8
12	RC2-3136-000 запросить цену →		1DUCT,
13	RC2-3194-000 запросить цену →		1HOLDER, GEAR
14	RU6-0270-000 запросить цену →		1GEAR, 67T/16T
15	RU6-0302-000 запросить цену →		1GEAR, 21T
16	RU6-0303-000 запросить цену →		1GEAR, 57T
17	RU6-0307-000 запросить цену →		1GEAR, 33T/21T
18	RU6-0308-000 запросить цену →		1GEAR, 39T/15T
19	RU6-2178-000 запросить цену →		1SPRING, COMPRESSION
20	RU6-2179-000 запросить цену →		1SPRING

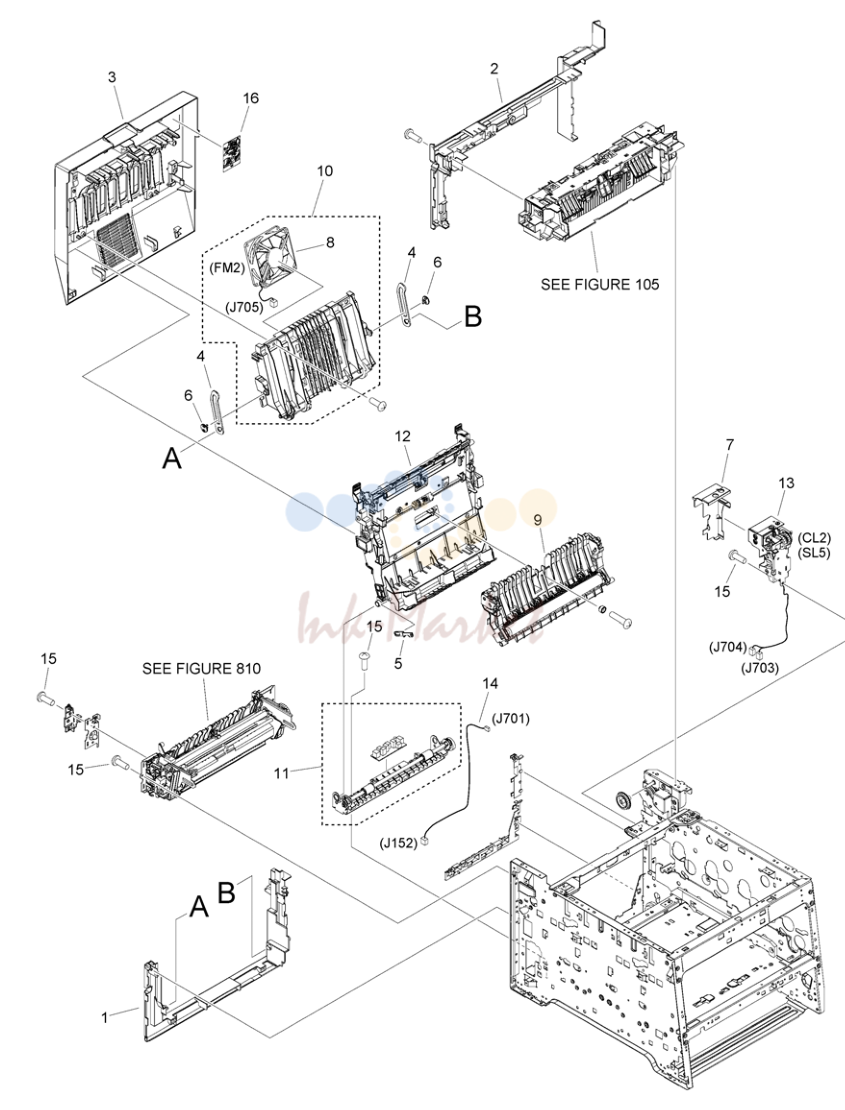

11. Figure 106 INTERNAL COMPONENTS 6

№	Артикул	Альт. артикул	Описание
106			NPN 1INTERNAL COMPONENTS
1	FC9-4546-000 запросить цену →		1COVER, REAR LOWER
2	FC9-4547-000 запросить цену →		1COVER, REAR UPPER
3	FM4-4284-000 запросить цену →	1REAR	DOOR ASS'Y
4	RC2-3750-000 запросить цену →		2LINK, DOOR
5	RC2-3752-000 запросить цену →		1LINK, GUIDE
6	RC2-3774-000 запросить цену →		2CAP, LINK
7	FC8-8730-000 запросить цену →		1COVER, REVERSE
8	RK2-2276-000 запросить цену →		1FAN FM2
9	RM1-4838-000 запросить цену →	1PAPER	FEED GUIDE ASS'Y
10	RM1-4876-000 запросить цену →	1REAR	DOOR RIB ASS'Y
11	RM1-4877-000 запросить цену →	1PAPER	RE-PICK UP GUIDE ASS'Y
12	RM1-4879-000 запросить цену →	1DUPLEXING	FEED GUIDE ASS'Y
13	RM1-4880-000 запросить цену →	1REVERSE	DRIVE ASS'Y CL2,SL5
14	RM1-5397-000 запросить цену →	1DUPLEX	CABLE ASS'Y
15	XA9-1671-000 запросить цену →		6SCREW, D, M3X8
16	FU7-8108-000 запросить цену →		1LABEL, DUPLEX JAM

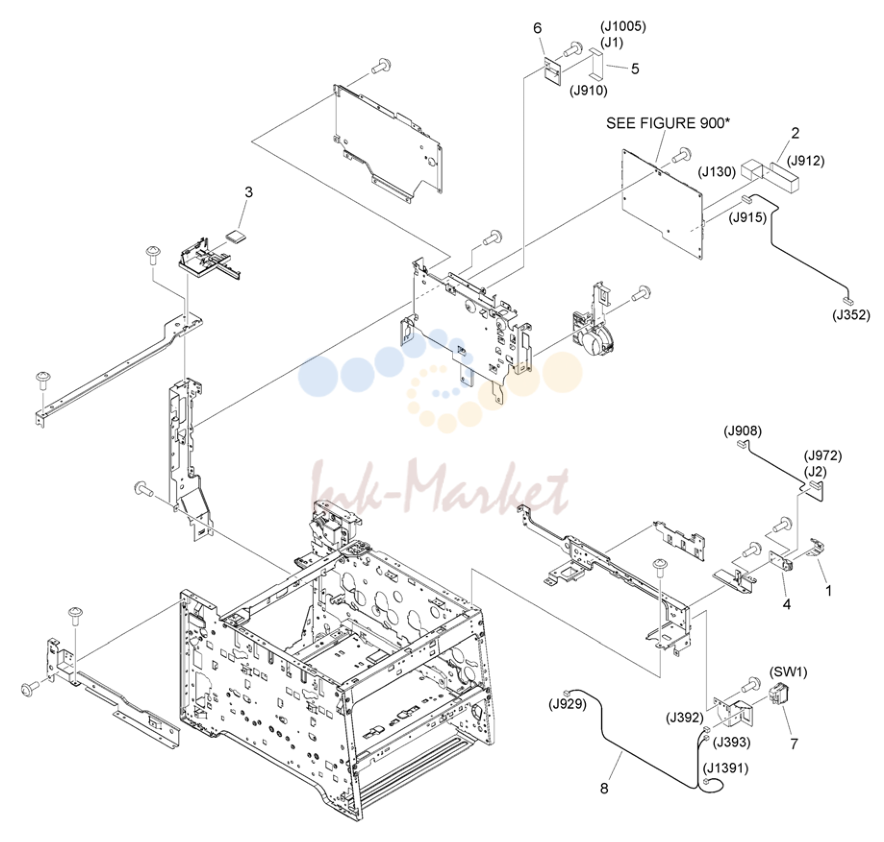

12. Figure 107E INTERNAL COMPONENTS 7(EXCEPT FAX model)

№	Артикул	Описание
1	FC9-4507-000 запросить цену →	1PLATE, USB GROUNDING
2	FK3-1894-000 запросить цену →	1CABLE, FLAT
3	FK2-8767-000 запросить цену →	1CORE, FERRITE
4	FM0-4655-000 запросить цену →	1USB PCB ASSEMBLY
5	FK4-2613-000 запросить цену →	1CABLE, FLAT
6	FK4-1248-020 запросить цену →	1MODULE, WLAN 88W8782
7	FK3-3266-000 запросить цену →	1SWITCH, POWER SUPPLY SW1
8	FM0-3915-000 запросить цену →	1CABLE, MAIN SWITCH

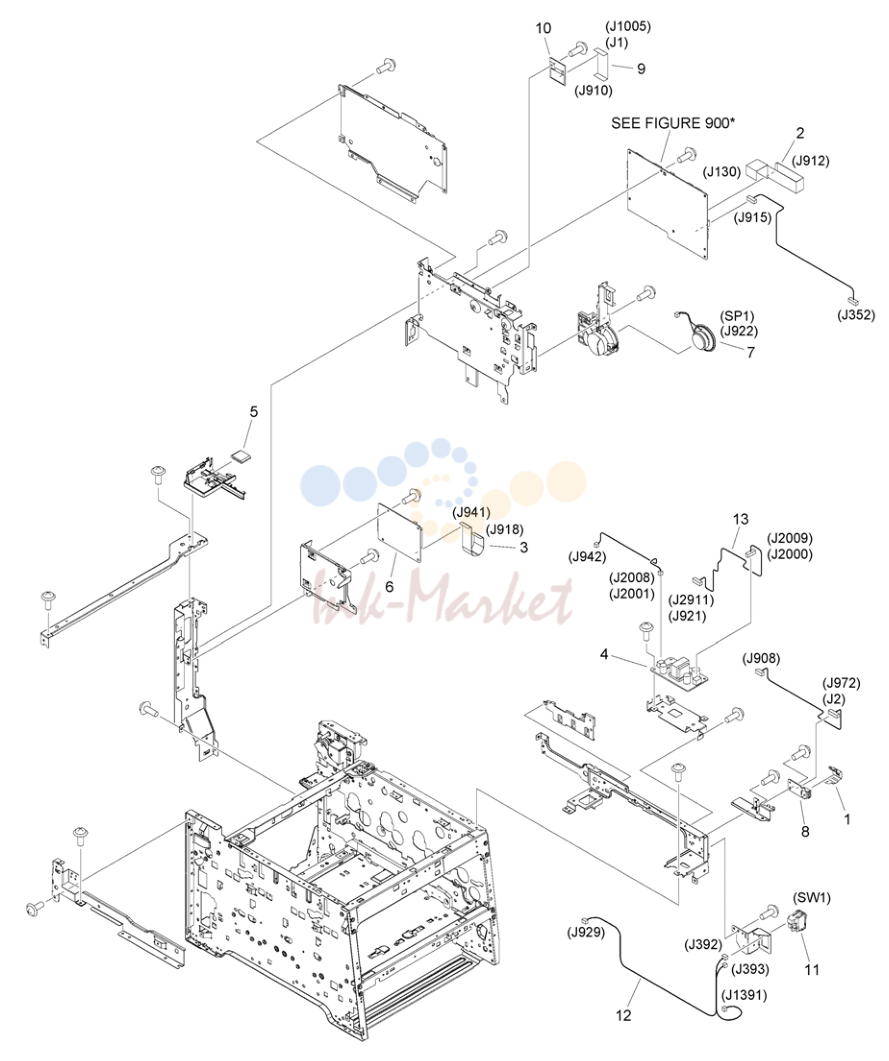

13. Figure 107F INTERNAL COMPONENTS 7(FAX model MF728Cdw)

№	Артикул	Альт. артикул	Описание
1	FC9-4507-000 запросить цену →		1PLATE, USB GROUNDING
2	FK3-1894-000 запросить цену →		1CABLE, FLAT
3	FK3-3940-000 запросить цену →		1CABLE, FLAT
4	FM4-8968-010 запросить цену →	1OFFHOOK	PCB ASSEMBLY
5	FK2-8767-000 запросить цену →		1CORE, FERRITE
6	FM1-N815-000 запросить цену →	1FAX-NCU	PCB ASSEMBLY
7	FK2-9878-000 запросить цену →	1SPEAKER	ASSEMBLY SP1
8	FM0-4655-000 запросить цену →		1USB PCB ASSEMBLY
9	FK4-2613-000 запросить цену →		1CABLE, FLAT
10	FK4-1248-020 запросить цену →		1MODULE, WLAN 88W8782
11	FK3-3266-000 запросить цену →		1SWITCH, POWER SUPPLY SW1
12	FM0-3915-000 запросить цену →		1CABLE, MAIN SWITCH
13	FM0-4682-000 запросить цену →		1CABLE, OFFHOOK

14. Figure 107G INTERNAL COMPONENTS 7(FAX model MF729Cx)

№	Артикул	Альт. артикул	Описание
1	FC9-4507-000 запросить цену →		1PLATE, USB GROUNDING
2	FK3-1894-000 запросить цену →		1CABLE, FLAT
3	FK3-3940-000 запросить цену →		1CABLE, FLAT
4	FM4-8968-010 запросить цену →	1OFFHOOK	PCB ASSEMBLY
5	FK2-8767-000 запросить цену →		1CORE, FERRITE
6	FM1-N815-000 запросить цену →	1FAX-NCU	PCB ASSEMBLY
7	FK2-9878-000 запросить цену →	1SPEAKER	ASSEMBLY SP1
8	FM0-4655-000 запросить цену →		1USB PCB ASSEMBLY
9	FK4-2613-000 запросить цену →		1CABLE, FLAT
10	FK4-1248-020 запросить цену →		1MODULE, WLAN 88W8782
11	FK3-3266-000 запросить цену →		1SWITCH, POWER SUPPLY SW1
12	FM0-3915-000 запросить цену →		1CABLE, MAIN SWITCH
13	FM0-4682-000 запросить цену →		1CABLE, OFFHOOK

15. Figure 130E CONTROL PANEL ASS'Y(i-SENSYS MF724Cdw)

№	Артикул	Альт. артикул	Описание
1	FC7-6189-000 запросить цену →		1ROLLER, PICK-UP
2	FC7-6320-000 запросить цену →		2BUSHING
3	FC7-6321-000 запросить цену →		1FLAG, DOCUMENT SCANNER
4	FC7-6322-000 запросить цену →		1ELIMINATOR, STATIC CHARGE
5	FC9-1503-000 запросить цену →		1PLATE, GROUNDING
6	FL3-9296-000 запросить цену →		1COVER, REAR
7	FL3-9295-000 запросить цену →		1COVER, FRONT UPPER
8	FC9-1534-000 запросить цену →		1TRAY, DOCUMENT
9	FC9-1535-000 запросить цену →		1TRAY, SUB DOCUMENT
10	FL0-1992-000 запросить цену →		1PANEL, OPEN/CLOSE
11	FC0-4435-000 запросить цену →		1SHEET, WHITE
12	FE2-2444-000 запросить цену →		1LABEL, SIZE INDEX
13	FE2-3485-000 запросить цену →		1PLATE, PAPER SIZE
14	FC9-5655-000 запросить цену →		1TRAY, SUB
15	FC9-5656-000 запросить цену →		1GUIDE, DOCUMENT, FRONT
16	FC9-5657-000 запросить цену →		1GUIDE, DOCUMENT, REAR
17	FC9-7563-000 запросить цену →		1LABEL, SIZE INDEX
18	FC9-7567-000 запросить цену →		1LABEL, GLASS CLEANING
19	FL2-6637-000 запросить цену →		1ROLLER, SEPARATION
20	FL3-2453-000 запросить цену →		2HINGE, ADF
21	FL3-3539-000 запросить цену →		1HOLDER, DOCUMENT,RELEASE SHEET
22	FM0-4855-000 запросить цену →	1PAPER	FEED GUIDE ASSEMBLY
23	FM3-9538-000 запросить цену →	1SEPARATION	ROLLER ASSEMBLY
24	XA9-0831-000 запросить цену →		5SCREW,M3X10
25	FU7-0672-000 запросить цену →		1GEAR, 24T
26	FU7-2018-000 запросить цену →		1SPRING, COMPRESSION
27	XA9-0476-000 запросить цену →		2SCREW,TP M3X8
28	FU8-0895-000 запросить цену →		1GEAR, 18T
29	FU8-2007-000 запросить цену →		1SPRING, COMPRESSION
30	HC1-0586-000 запросить цену →	4RETAINING	RING
31	HU1-1022-000 запросить цену →		1BUSHING

16. Figure 165 PAPER FEEDER ASSEMBLY

№	Артикул	Альт. артикул	Описание
165	FM0-4857-000 запросить цену →	1PAPER	FEEDER ASSEMBLY
1	FC7-6052-010 запросить цену →		1RATCHET, PAPER FEED ROLLER
2	FC7-6297-000 запросить цену →		1PAD, SEPARATION
3	FC7-6299-000 запросить цену →		1HOLDER, SEPARATION PAD
4	FC7-6300-000 запросить цену →		1CLAMP, SEPARATION PAD
5	FC9-1512-000 запросить цену →		1LEVER, RELEASE
6	VS1-7177-002 запросить цену →		1CONNECTOR, SNAP TIGHT, BK
7	FC9-1526-000 запросить цену →		1GUIDE, PAPER DELIVERY
8	FC9-5654-000 запросить цену →		1SHEET, SEPARATION PAD
9	FL3-1431-000 запросить цену →		1ARM, SEPARATION SWING
10	FL3-1437-000 запросить цену →	1GUIDE	LOWER ASSEMBLY
11	FM4-1885-000 запросить цену →	1PAPER	FEED ROLLER ASSEMBLY
12	FL3-2458-000 запросить цену →	1PAPER	DELIVERY ROLLER ASS'Y
13	FM3-9542-000 запросить цену →	1DRIVE	PLATE ASSEMBLY
14	FM0-4859-000 запросить цену →	1MOTOR	DRIVE ASS'Y M721
15	FU5-6992-000 запросить цену →		3ROLLER, AUXILIARY
16	FU6-2998-000 запросить цену →		1SPRING, COMPRESSION
17	FU6-2999-000 запросить цену →		1SPRING, TENSION
18	FU7-0667-000 запросить цену →		1GEAR, 20T
19	FU7-0668-000 запросить цену →		1GEAR, 54T
20	FU7-0669-000 запросить цену →		1GEAR, 46T/23T
21	FU7-0671-000 запросить цену →		1GEAR, 36T
22	FU7-0676-000 запросить цену →		1GEAR, 21T/42T
23	FU7-0678-000 запросить цену →		1GEAR, 51T/17T
24	FU7-2016-000 запросить цену →		1SPRING, COMPRESSION
25	FU8-2008-000 запросить цену →		3SPRING, COMPRESSION
26	FU7-2021-000 запросить цену →		1SPRING, COMPRESSION
27	HC1-0586-000 запросить цену →	5RETAINING	RING
28	HU1-1022-000 запросить цену →		4BUSHING
29	VS1-7207-004 запросить цену →		1CONNECTOR, SNAP TIGHT, BK
30	WG8-5696-000 запросить цену →	2PHOTO	INTERRUPTER, TLP1243 PS702,PS703
31	FM4-1873-000 запросить цену →	1GUIDE	ASSEMBLY, UPPER
32	FC7-6182-000 запросить цену →		1LEVER, ROLLER RELEASE
33	FC7-6278-000 запросить цену →		1FLAPPER, PAPER DELIVERY
34	FC7-6281-000 запросить цену →		1SPRING, ARM
35	FM3-9541-000 запросить цену →	1PAPER	DELIVERY ASSEMBLY
36	FM3-9543-000 запросить цену →	1SOLENOID	ASSEMBLY SL4

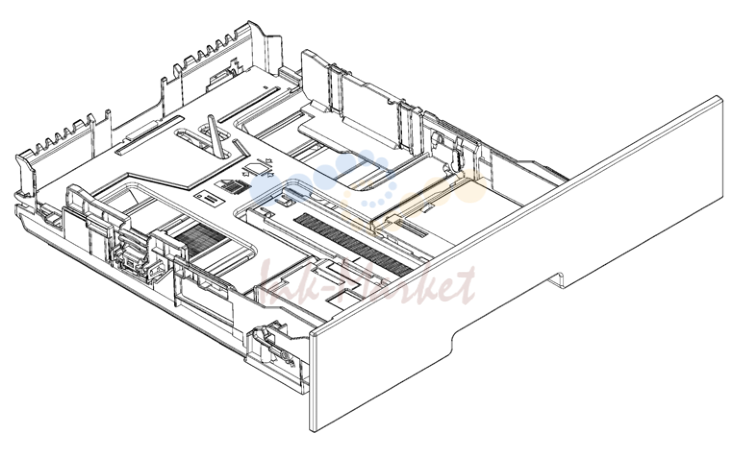

17. Figure 300 CASSETTE

№	Артикул	Альт. артикул	Описание
400	FM1-J270-000 запросить цену →	1READER	ASSEMBLY
1	FC9-1650-000 запросить цену →		1BELT, TIMING
2	FC9-2101-000 запросить цену →		1MOUNT, SUPPORTER
3	FC9-4589-000 запросить цену →		2LEVER, FACE-DOWN
4	FC9-4590-000 запросить цену →		2HOLDER, FACE-DOWN LEVER
5	FC9-7571-000 запросить цену →		2SPACER, CIS
5	FC9-7573-000 запросить цену →		2SPACER, CIS
5	FC9-7574-000 запросить цену →		2SPACER, CIS
6	FK3-1884-000 запросить цену →		1CABLE, FLAT
7	FK4-2614-000 запросить цену →		1CABLE, FLAT
8	FM0-3591-000 запросить цену →	1READER	COVER UNIT
9	FM4-3653-000 запросить цену →		1CABLE, READER
10	FM4-4301-000 запросить цену →		1DC MOTOR ASSEMBLY M720
11	FM4-9076-000 запросить цену →	1CONTACT	IMAGE SENSOR ASS'Y CIS
12	VS1-7177-003 запросить цену →		1CONNECTOR, SNAP TIGHT, BK
13	VS1-7177-004 запросить цену →		1CONNECTOR, SNAP TIGHT, BK
14	WG8-5696-000 запросить цену →	1PHOTO	INTERRUPTER, TLP1243 PS701
15	XA9-0476-000 запросить цену →		10SCREW,TP M3X8

18. Figure 460 LASER SCANNER ASS'Y

№	Артикул	Альт. артикул	Описание
1	FM4-3063-000 запросить цену →	1FIXING	FILM ASSEMBLY
2	FU7-8111-000 запросить цену →		1LABEL, CAUTION
3	RC2-3367-000 запросить цену →		1ROLLER, PRESSURE
4	WG8-5696-000 запросить цену →	3PHOTO	INTERRUPTER, TLP1243 SR8,SR9,SR10
5	XA9-1418-000 запросить цену →		2SCREW, TP, M3X6
6	XA9-1420-000 запросить цену →		1SCREW, W/WASHER, M3X8
7	XA9-1835-000 запросить цену →		4SCREW, D, M3X6
8	XD9-0235-000 запросить цену →		1RING, E
9	FE3-8643-000 запросить цену →		1GUIDE, PRESSURE, RIGHT UPPER
