Canon MF 6500 series — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1 OLD TYPE
5. NPN RF INTERNAL COMPONENTS 2

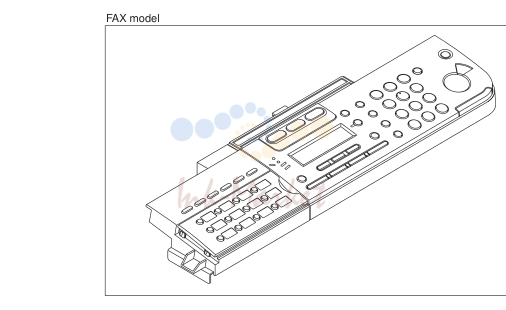

6. NPN RF LEFT DOOR ASSEMBLY

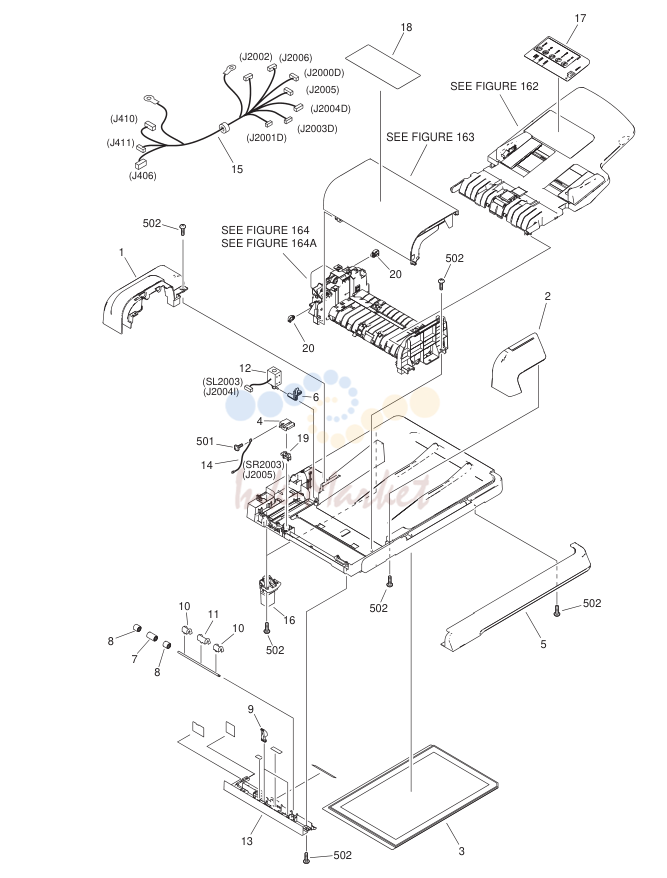

7. NPN RF ADF ASSEMBLY

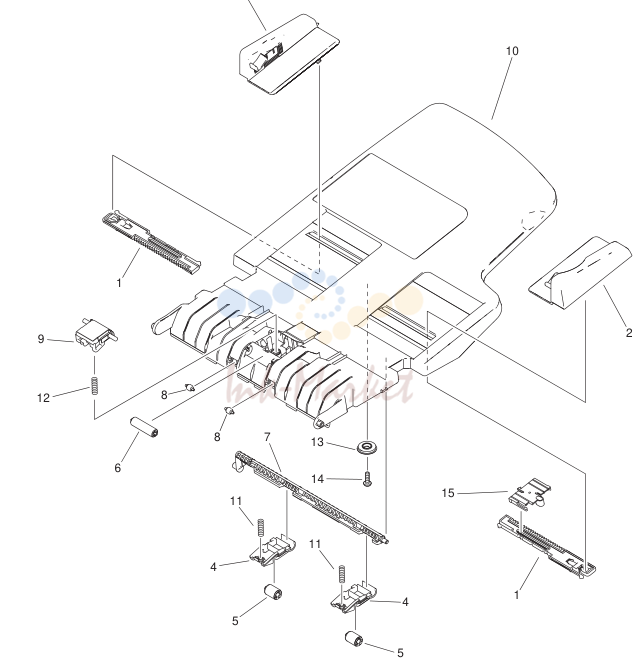

8. NPN RF DOCUMENT TRAY ASSEMBLY

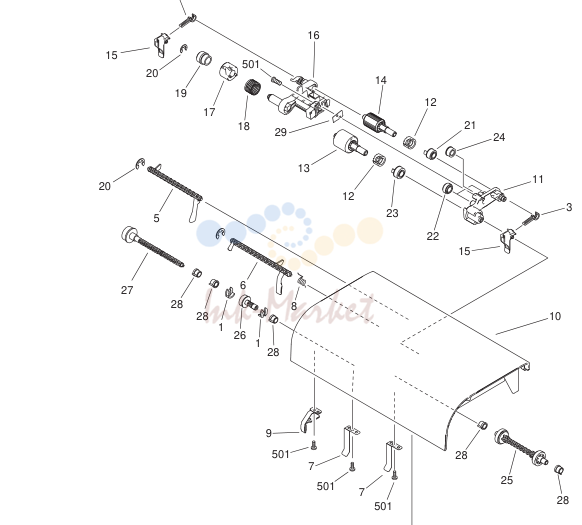

9. FM2-4969-000 1 OPEN/CLOSE PANEL ASSEMBLY

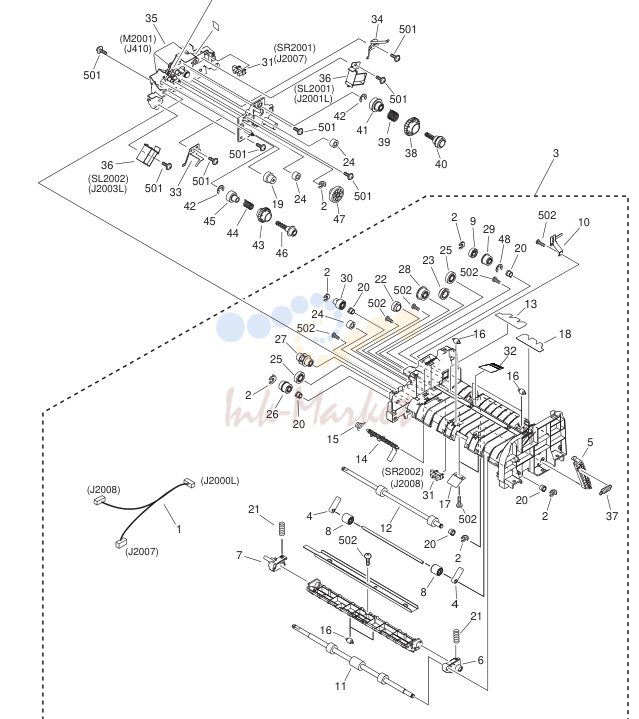

10. NPN RF PAPER FEED ASSEMBLY OLD TYPE

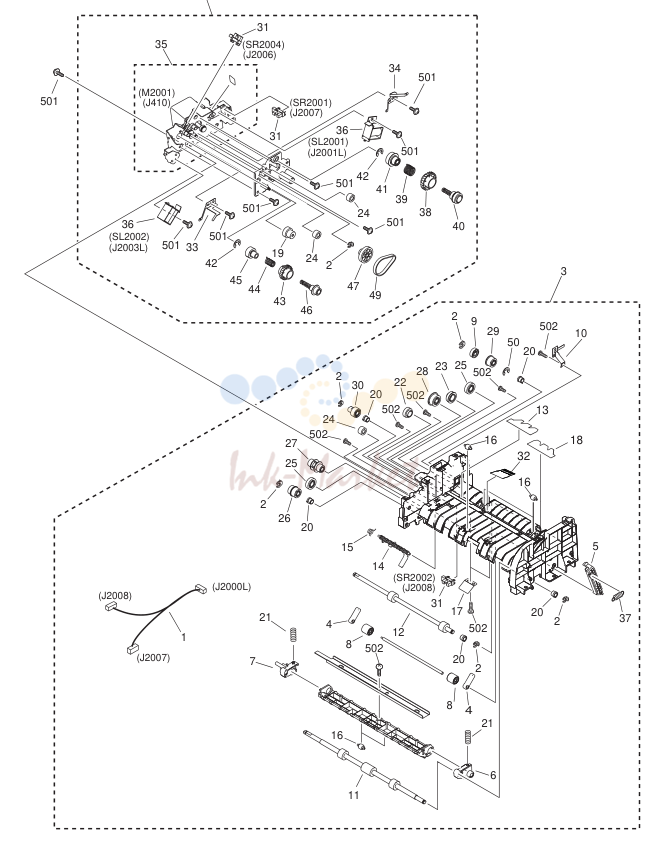

11. FIGURE 164A

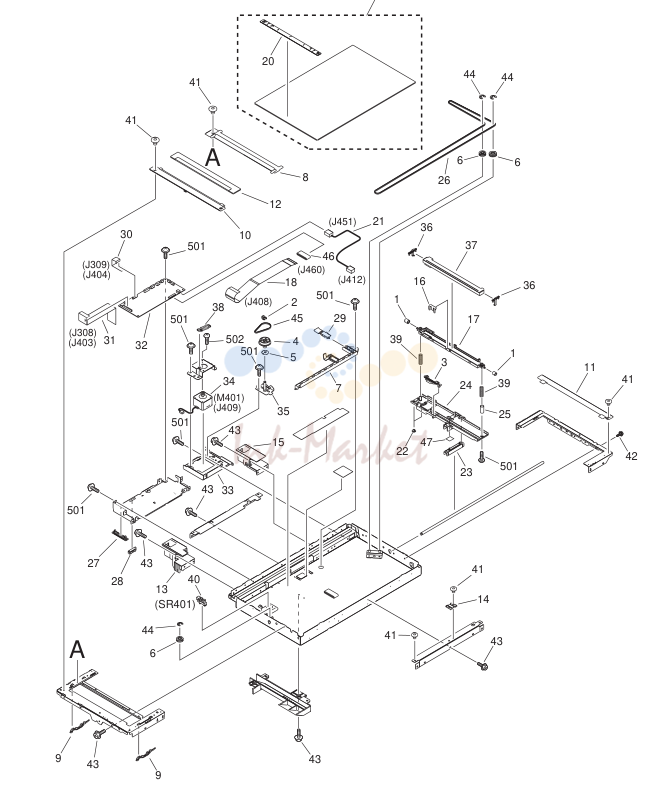

12. NPN RF READER ASSEMBLY
13. NPN RF MAIN DRIVE ASSEMBLY
14. NPN RF REVERSE DRIVE ASSEMBLY
15. NPN RF CASSETTE EXCEPT CN
16. NPN RF CASSETTE CN ONLY
17. NPN RF PAPER PICK-UP ASSEMBLY
18. NPN RF MULTI PAPER PICK-UP TRAY ASS'Y
19. NPN RF REGISTRATION ASSEMBLY OLD TYPE
20. FIGURE 320A
21. FM2-5271-000 1 LASER SCANNER UNIT M2
22. NPN RF PCB ASSEMBLY
23. NPN RF IMAGE PROCESSOR PCB ASS'Y
24. FIGURE R30

1. Contents

№	Артикул	Альт. артикул	Описание
001			PACKAGE COMPONENTS ...................................................2-5
100			EXTERNAL COVERS, PANELS, ETC. .................................2-8
101			INTERNAL COMPONENTS 1 (OLD TYPE) ........................2-13
102			INTERNAL COMPONENTS 2 .............................................2-21
130			CONTROL PANEL ASSEMBLY ..........................................2-25
140			LEFT DOOR ASSEMBLY ....................................................2-27
161			ADF ASSEMBLY .................................................................2-29
162			DOCUMENT TRAY ASSEMBLY .........................................2-31
163			OPEN/CLOSE PANEL ASSEMBLY ....................................2-33
164			PAPER FEED ASSEMBLY (OLD TYPE) .............................2-35
210			READER ASSEMBLY ..........................................................2-41
250			MAIN DRIVE ASSEMBLY ....................................................2-45
251			REVERSE DRIVE ASSEMBLY ...........................................2-47
300			CASSETTE (EXCEPT CN) ..................................................2-49
301			CASSETTE (CN ONLY) .......................................................2-51
310			PAPER PICK-UP ASSEMBLY .............................................2-53
315			MULTI PAPER PICK-UP TRAY ASSEMBLY ......................2-55
320			REGISTRATION ASSEMBLY (OLD TYPE) ........................2-58
460			LASER SCANNER ASSEMBLY ..........................................2-63
810			FIXING ASSEMBLY .............................................................2-64
930			PCB ASSEMBLY .................................................................2-67
950			IMAGE PROCESSOR PCB ASSEMBLY .............................2-69
001			PACKAGE COMPONENTS................................................................................2-5
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-8
101			INTERNAL COMPONENTS 1 (OLD TYPE).....................................................2-13
102			INTERNAL COMPONENTS 2..........................................................................2-21
130			CONTROL PANEL ASSEMBLY.......................................................................2-25
140			LEFT DOOR ASSEMBLY.................................................................................2-27
161			ADF ASSEMBLY..............................................................................................2-29
162			DOCUMENT TRAY ASSEMBLY......................................................................2-31
163			OPEN/CLOSE PANEL ASSEMBLY.................................................................2-33
164			PAPER FEED ASSEMBLY (OLD TYPE)..........................................................2-35
210			READER ASSEMBLY.......................................................................................2-41
250			MAIN DRIVE ASSEMBLY.................................................................................2-45
251			REVERSE DRIVE ASSEMBLY........................................................................2-47
300			CASSETTE (EXCEPT CN)...............................................................................2-49
301			CASSETTE (CN ONLY)....................................................................................2-51
310			PAPER PICK-UP ASSEMBLY..........................................................................2-53
315			MULTI PAPER PICK-UP TRAY ASSEMBLY....................................................2-55
320			REGISTRATION ASSEMBLY (OLD TYPE)......................................................2-58
460			LASER SCANNER ASSEMBLY.......................................................................2-63
810			FIXING ASSEMBLY..........................................................................................2-64
930			PCB ASSEMBLY..............................................................................................2-67
950			IMAGE PROCESSOR PCB ASSEMBLY..........................................................2-69

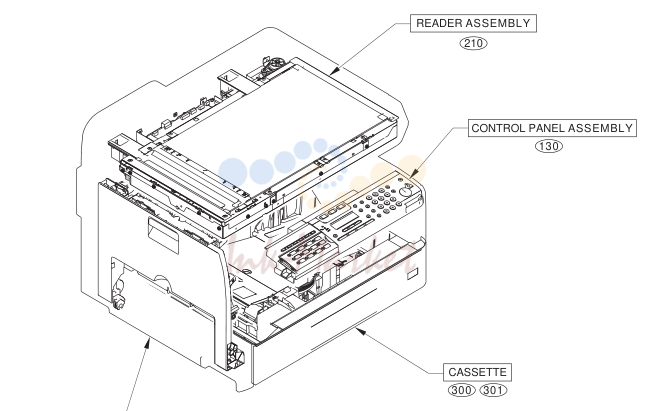

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK2-1826-000 запросить цену →	1 HANDSET imageCLASS MF6550 CN
2	HB1-5222-000 запросить цену →	1 MOUNT, HANDSET, UPPER imageCLASS MF6550 CN
3	HB1-5223-000 запросить цену →	1 MOUNT, HANDSET, LOWER imageCLASS MF6550 CN
4	HB1-5224-000 запросить цену →	1 MOUNT, HANDSET imageCLASS MF6550 CN
5	XA9-0429-000 запросить цену →	2 SCREW (W) imageCLASS MF6550 CN
6	FH2-7192-000 запросить цену →	1 CABLE, USB MF6550 230V/i-SENSYS/
7	FK2-1532-000 запросить цену →	1 CD-ROM, USERSOFTWARE LaserBase MF6550/6530
7	FK2-1539-000 запросить цену →	1 CD-ROM, USER SOFTWARE i-SENSYS MF6550/6530
7	FK2-5957-000 запросить цену →	1 CD-ROM, USER SOFTWARE
7	FK2-1535-000 запросить цену →	1 CD-ROM, USERSOFTWARE SNF,SNX,SPB,SPG
7	FK2-1541-000 запросить цену →	1 CD-ROM, USER SOFTWARE BAC,HAC,NAC,VAC
7	FK2-1536-000 запросить цену →	1 CD-ROM, USERSOFTWARE
7	FK2-1542-000 запросить цену →	1 CD-ROM, USER SOFTWARE
7	FK2-1533-000 запросить цену →	1 CD-ROM, USERSOFTWARE
7	FK2-1540-000 запросить цену →	1 CD-ROM, USER SOFTWARE
7	FK2-5958-000 запросить цену →	1 CD-ROM, USER SOFTWARE MF6560PL/MF6580PL
7	FK2-1528-000 запросить цену →	1 CD-ROM, USERSOFTWARE Satera MF6570
7	FK2-1537-020 запросить цену →	1 CD-ROM, USERSOFTWARE
7	FK2-5951-000 запросить цену →	1 CD-ROM, USER SOFTWARE
7	FK2-1538-000 запросить цену →	1 CD-ROM, USERSOFTWARE
7	FK2-1530-020 запросить цену →	1 CD-ROM, USERSOFTWARE
7	FK2-5953-000 запросить цену →	1 CD-ROM, USER SOFTWARE MF6580/6560cx/
7	FK2-5960-000 запросить цену →	1 CD-ROM, USER SOFTWARE
7	FK2-5334-000 запросить цену →	1 CD-ROM, USER SOFTWARE
7	FK2-5335-000 запросить цену →	1 CD-ROM, USER SOFTWARE
8	HH2-2824-000 запросить цену →	1 CORD, MODULAR SNG/SNJ/SNK/SNL/SNN/
9	HK1-0544-000 запросить цену →	1 CORD, MODULAR
10	HK1-0550-000 запросить цену →	1 CORD, MODULAR
11	HK1-0547-000 запросить цену →	1 CORD, MODULAR
12	FH2-7200-000 запросить цену →	1 CORD, MODULAR
13	HK1-0175-000 запросить цену →	1 CORD, MODULAR, (KR)
14	WE8-6406-000 запросить цену →	1 CORE, FERRITE MF6595/6590/6580cx/
501	XB4-7301-207 запросить цену →	2 SCREW, BH M3X12, S imageCLASS MF6550 CN
502	XB4-7301-005 запросить цену →	2 SCREW, BH M3X10 imageCLASS MF6550 CN

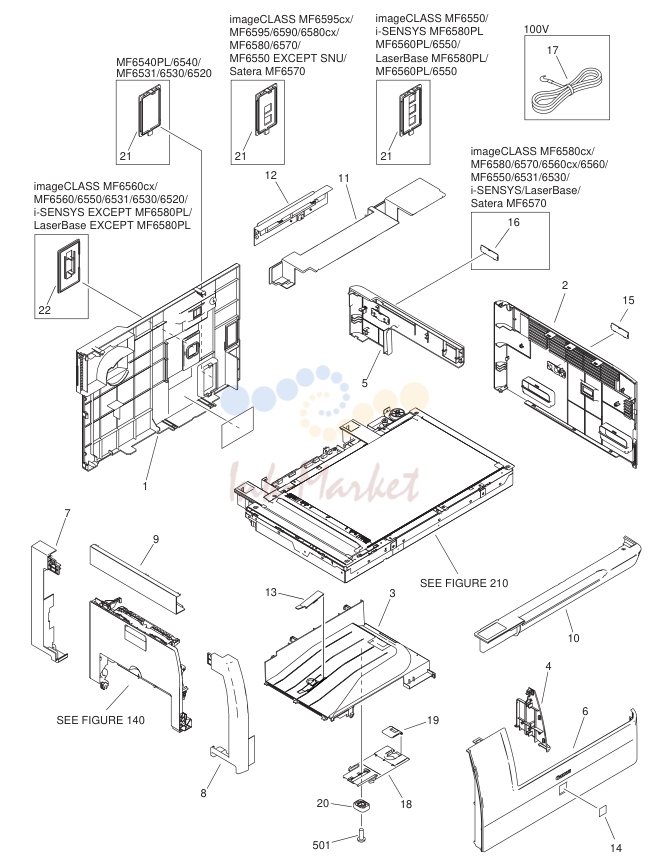

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC6-7334-000 запросить цену →	1 COVER, REAR
2	FC6-7335-020 запросить цену →	1 COVER, RIGHT
3	FC7-5051-000 запросить цену →	1 TRAY, DELIVERY MF6560/6550/6531/
3	FC8-6748-000 запросить цену →	1 TRAY, DELIVERY MF6540/6590/6595/
4	FC6-7337-000 запросить цену →	1 COVER, DELIVERY, FRONT MF6560/6550/6531/
4	FC8-6749-000 запросить цену →	1 COVER, DELIVERY, FRONT MF6595/6590/6540/
5	FC6-7339-000 запросить цену →	1 COVER, READER, RIGHT MF6560/6550/6531/
5	FC8-6750-000 запросить цену →	1 COVER, READER, RIGHT MF6595/6590/6540/
6	FL2-3878-000 запросить цену →	1 COVER, FRONT LaserBase MF6530
6	FL2-3902-000 запросить цену →	1 COVER, FRONT i-SENSYS MF6530
6	FL2-3879-000 запросить цену →	1 COVER, FRONT LaserBase MF6540PL
6	FL2-3903-000 запросить цену →	1 COVER, FRONT i-SENSYS MF6540PL
6	FL2-3880-000 запросить цену →	1 COVER, FRONT LaserBase MF6550
6	FL2-3904-000 запросить цену →	1 COVER, FRONT i-SENSYS MF6550
6	FL2-3881-000 запросить цену →	1 COVER, FRONT LaserBase MF6560PL
6	FL2-3905-000 запросить цену →	1 COVER, FRONT i-SENSYS MF6560PL
6	FL2-3882-000 запросить цену →	1 COVER, FRONT LaserBase MF6580PL
6	FL2-3906-000 запросить цену →	1 COVER, FRONT i-SENSYS MF6580PL
6	FL2-3883-000 запросить цену →	1 COVER, FRONT Satera MF6570
6	FL2-3872-000 запросить цену →	1 COVER, FRONT imageCLASS MF6530
6	FL2-3873-000 запросить цену →	1 COVER, FRONT imageCLASS MF6531
6	FL2-3874-000 запросить цену →	1 COVER, FRONT imageCLASS MF6550
6	FL2-3875-000 запросить цену →	1 COVER, FRONT
6	FL2-3876-000 запросить цену →	1 COVER, FRONT imageCLASS MF6570
6	FL2-3877-000 запросить цену →	1 COVER, FRONT
6	FL3-0151-000 запросить цену →	1 COVER, FRONT imageCLASS MF6520
6	FL3-0152-000 запросить цену →	1 COVER, FRONT imageCLASS MF6540
6	FL3-0153-000 запросить цену →	1 COVER, FRONT imageCLASS MF6590
6	FL3-0154-000 запросить цену →	1 COVER, FRONT
7	FC6-7341-000 запросить цену →	1 COVER, LEFT, REAR
8	FC6-7342-000 запросить цену →	1 COVER, LEFT, FRONT
9	FC6-7343-000 запросить цену →	1 COVER, LEFT, UPPER
10	FL2-3944-000 запросить цену →	1 COVER, READER, FRONT MF6560/6550/6531/
10	FL3-0158-000 запросить цену →	1 COVER, READER, FRONT MF6595/6590/6540/
11	FC6-7346-000 запросить цену →	1 COVER, READER, REAR MF6560/6550/6531/
11	FC8-6752-000 запросить цену →	1 COVER, READER, REAR MF6595/6590/6540/
12	FC6-7347-000 запросить цену →	1 COVER, READER REAR, SMALL MF6560/6550/6531/
12	FC8-6753-000 запросить цену →	1 COVER, READER REAR, SMALL MF6595/6590/6540/
13	FC7-5052-000 запросить цену →	1 TRAY, PAPER DELIVERY AUXILIARY MF6560/6550/6531/
13	FC8-6761-000 запросить цену →	1 TRAY, PAPER DELIVERY AUXILIARY MF6595/6590/6540/
14	FC5-5256-000 запросить цену →	1 EMBLEM Satera MF6570
14	FC6-7348-000 запросить цену →	1 EMBLEM
15	FC6-7545-000 запросить цену →	1 COVER, BLANKING MF6560/6550/6531/
15	FC8-6754-000 запросить цену →	1 COVER, BLANKING MF6595/6590/6540/
16	FC6-7546-000 запросить цену →	1 COVER, BLANKING MF6560/6550/6531/
17	FK2-1415-000 запросить цену →	1 CORD, EARTH 100V
18	FC6-7547-000 запросить цену →	1 STOPPER, PAPER DELIVERY TRAY MF6560/6550/6531/
18	FC8-6755-000 запросить цену →	1 STOPPER, PAPER DELIVERY TRAY MF6595/6590/6540/
19	FC6-7548-000 запросить цену →	1 STOPPER, PAPER DELIVERY TRAY MF6560/6550/6531/
19	FC8-6756-000 запросить цену →	1 STOPPER, PAPER DELIVERY TRAY MF6595/6590/6540/
20	FC6-7563-000 запросить цену →	1 STOPPER, PAPER DELIVERY
21	FC6-7541-000 запросить цену →	1 COVER, MJ BLANKING,
21	FC6-7542-000 запросить цену →	1 COVER, MJ BLANKING, 2 MF6580/6570/
21	FC6-7543-000 запросить цену →	1 COVER, MJ BLANKING,

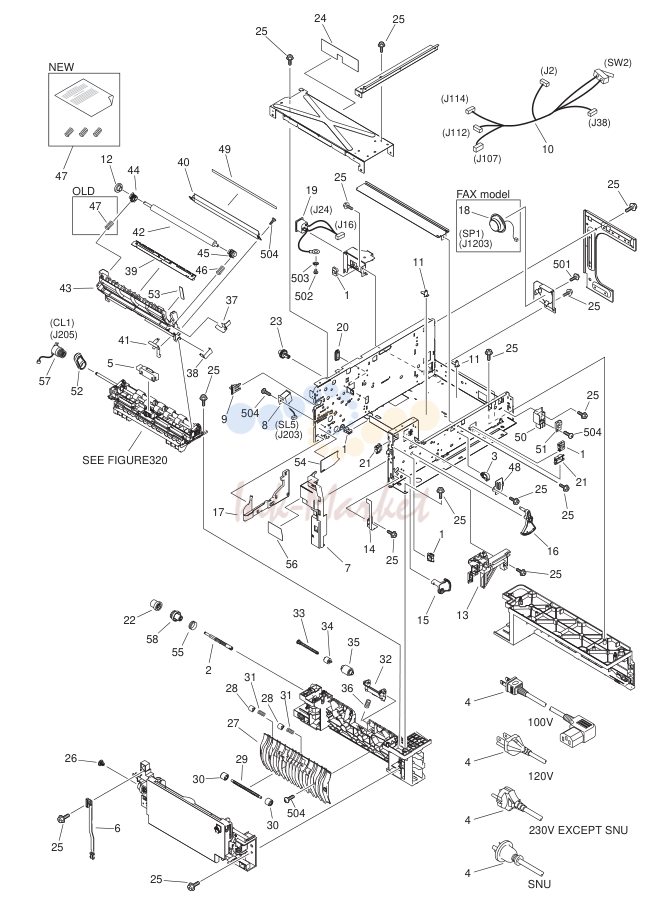

4. NPN RF INTERNAL COMPONENTS 1 OLD TYPE

№	Артикул	Описание
1	WT2-5056-000 запросить цену →	5 CLIP, CORD
2	FC6-7400-000 запросить цену →	1 SHAFT, JOINT
2	FC6-7400-000 запросить цену →	1 SHAFT, JOINT
3	WT2-5694-000 запросить цену →	9 CLIP CLAMP, WIRE
4	FM2-5327-000 запросить цену →	1 CORD, POWER, 100V 100V
4	FM2-5328-000 запросить цену →	1 CORD, POWER, 120V 120V
4	FM2-5329-000 запросить цену →	1 CORD, POWER, 230V 230V EXCEPT SNU
4	FM2-5331-000 запросить цену →	1 CORD, POWER, 230V SNU
5	FC6-7434-000 запросить цену →	1 COVER, REGISTRATION SENSOR
6	FC6-7467-020 запросить цену →	1 STOPPER, DOOR, LEFT
7	FC6-7513-000 запросить цену →	1 COVER, BLIND
8	FK2-1410-000 запросить цену →	1 SOLENOID SL5 J203
9	FC6-7519-000 запросить цену →	1 SUPPORT, ROLLER, FIXING
10	FM2-4927-000 запросить цену →	1 CABLE, INTERLOCK SWITCH
10	FM3-5516-000 запросить цену →	1 CABLE, INTERLOCK SWITCH
11	FC6-7564-000 запросить цену →	3 SPACER, PCB
12	FU7-0029-000 запросить цену →	1 GEAR, 17T
13	FC6-7647-000 запросить цену →	1 MOUNT, INTERLOCK
14	FC6-7648-000 запросить цену →	1 LEVER, INTERLOCK
15	FC6-7649-000 запросить цену →	1 GEAR, 62T
16	FC6-7650-000 запросить цену →	1 GEAR, 10T
17	FC6-7651-000 запросить цену →	1 GUIDE, CARTRIDGE, REAR
18	FK2-1378-000 запросить цену →	1 SPEAKER FAX modelSP1 J1203
19	FM2-4928-000 запросить цену →	1 CABLE, AC-INLET J16,24
20	WT2-5760-000 запросить цену →	1 BUSHING, SQUARE
21	WT2-5812-000 запросить цену →	4 CLIP, CABLE
22	FU7-0024-000 запросить цену →	1 GEAR, 27T
22	FU7-0024-000 запросить цену →	1 GEAR, 27T
23	FU7-0035-000 запросить цену →	1 GEAR, 19T
24	FC6-7533-000 запросить цену →	1 SHEET, STATIC CHARGE
25	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5
26	FC6-7426-000 запросить цену →	1 CAP
27	FC6-7399-030 запросить цену →	1 GUIDE, FEED ROLLER
28	FC6-7402-020 запросить цену →	2 BUSHING, FEED ROLLER
29	FC6-7403-000 запросить цену →	1 SHAFT, FEED ROLLER
30	FC6-7404-000 запросить цену →	2 ROLLER, FEED
31	FU6-2421-000 запросить цену →	2 SPRING, COMPRESSION
31	FU6-2421-000 запросить цену →	2 SPRING, COMPRESSION
32	FC6-7360-000 запросить цену →	1 PLATE, SEPARATION PRESSURE
33	FC6-7362-000 запросить цену →	1 SHAFT, REGISTRATION ROLLER
34	FC6-7392-000 запросить цену →	1 LIMITTER, TORQUE
35	FL2-3887-000 ✓ в наличии	1 ROLLER, FEED
36	FU6-2412-000 запросить цену →	1 SPRING, COMPRESSION
37	FC6-7445-000 запросить цену →	1 PLATE, CONTACT
38	FC6-7446-000 запросить цену →	1 PLATE, CONTACT
39	FC6-7447-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
40	FC7-5047-000 запросить цену →	1 GUIDE, PRE-TRANSFER
41	FC6-7449-000 запросить цену →	1 PLATE, GROUNDING
42	FC6-7450-000 запросить цену →	1 ROLLER, TRANSFER CHARGE
43	FC6-7451-000 запросить цену →	1 FRAME, TRANSFER
44	FC6-7464-000 запросить цену →	1 BUSHING, TRANSFER, REAR
45	FC6-7465-000 запросить цену →	1 BUSHING, TRANSFER, FRONT
46	FU6-2432-000 запросить цену →	1 SPRING, COMPRESSION
47	FU6-2433-000 запросить цену →	1 SPRING, COMPRESSION OLD
47	FM3-2397-000 запросить цену →	1 COMPRESSION SPRING SET NEW
48	FL2-3910-000 запросить цену →	1 PLATE, SUPPORT
49	FC6-7476-000 запросить цену →	1 SHEET, STATIC CHARGE
50	FC6-7582-000 запросить цену →	1 HOLDER, SENSOR
51	FH7-7611-030 запросить цену →	1 SENSOR, HUMIDITY MF6595cx/MF6595/6590/
51	WP2-5254-000 запросить цену →	1 SENSOR, HUMIDITY MF6595/6590/6540/
52	FC6-7477-000 запросить цену →	1 SUPPORT, REGISTRATION SHAFT
53	FC6-7472-000 запросить цену →	1 LABEL
54	FC6-7474-000 запросить цену →	1 LABEL, CARTRIDGE PUSH
55	FU6-2422-000 запросить цену →	1 SPR FIXING RATCHET
55	FU6-2422-000 запросить цену →	1 SPR FIXING RATCHET
56	FC6-7524-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION, RIGH
57	FK2-1401-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J205
58	FC6-7405-000 запросить цену →	1 RATCHET, FEED
501	XB6-7300-607 запросить цену →	2 SCREW, TP, M3X6 (S)
502	XB1-2400-605 запросить цену →	1 SCREW, TP M4X6
503	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK
504	XB4-7401-007 запросить цену →	AR SCREW,TAPPING,PAN HEAD,M4X10
19		FAX model
6		30 4 230V EXCEPT SNU
25		SNU
1	WT2-5056-000 запросить цену →	5 CLIP, CORD
2	FC7-7142-000 запросить цену →	1 SHAFT, JOINT
3	WT2-5694-000 запросить цену →	9 CLIP CLAMP, WIRE
4	FM2-5327-000 запросить цену →	1 CORD, POWER, 100V 100V
4	FM2-5328-000 запросить цену →	1 CORD, POWER, 120V 120V
4	FM2-5329-000 запросить цену →	1 CORD, POWER, 230V 230V EXCEPT SNU
4	FM2-5331-000 запросить цену →	1 CORD, POWER, 230V SNU
5	FC6-7434-000 запросить цену →	1 COVER, REGISTRATION SENSOR
6	FC6-7467-020 запросить цену →	1 STOPPER, DOOR, LEFT
7	FC6-7513-000 запросить цену →	1 COVER, BLIND
8	FK2-1410-000 запросить цену →	1 SOLENOID SL5 J203
9	FC6-7519-000 запросить цену →	1 SUPPORT, ROLLER, FIXING
10	FM2-4927-000 запросить цену →	1 CABLE, INTERLOCK SWITCH
10	FM3-5516-000 запросить цену →	1 CABLE, INTERLOCK SWITCH
11	FC6-7564-000 запросить цену →	3 SPACER, PCB
12	FU7-0029-000 запросить цену →	1 GEAR, 17T
13	FC6-7647-000 запросить цену →	1 MOUNT, INTERLOCK
14	FC7-5818-000 запросить цену →	1 LEVER, INTERLOCK
15	FC7-7150-000 запросить цену →	1 GEAR, 62T
16	FC6-7650-000 запросить цену →	1 GEAR, 10T
17	FC6-7651-000 запросить цену →	1 GUIDE, CARTRIDGE, REAR
18	FK2-1378-000 запросить цену →	1 SPEAKER FAX modelSP1 J1203
19	FM2-4928-000 запросить цену →	1 CABLE, AC-INLET J16,24
20	WT2-5760-000 запросить цену →	1 BUSHING, SQUARE
21	WT2-5812-000 запросить цену →	4 CLIP, CABLE
22	FU7-0027-000 запросить цену →	1 GEAR, 27T
23	FU7-0035-000 запросить цену →	1 GEAR, 19T
24	FC6-7533-000 запросить цену →	1 SHEET, STATIC CHARGE
25	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5
26	FC6-7426-000 запросить цену →	1 CAP
27	FC6-7399-030 запросить цену →	1 GUIDE, ROLLER, FEED
28	FC6-7402-020 запросить цену →	2 BUSHING, FEED ROLLER
29	FC6-7403-000 запросить цену →	1 SHAFT, FEED ROLLER
30	FC6-7404-000 запросить цену →	2 ROLLER, FEED
31	FU6-2415-000 запросить цену →	2 SPRING, COMPRESSION
32	FC6-7360-000 запросить цену →	1 PLATE, SEPARATION PRESSURE
33	FC6-7362-000 запросить цену →	1 SHAFT, REGISTRATION ROLLER
34	FC6-7392-000 запросить цену →	1 LIMITTER, TORQUE
35	FL2-3887-000 ✓ в наличии	1 ROLLER, FEED
36	FU6-2412-000 запросить цену →	1 SPRING, COMPRESSION
37	FC6-7445-000 запросить цену →	1 PLATE, CONTACT
38	FC6-7446-000 запросить цену →	1 PLATE, CONTACT
39	FC6-7447-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
40	FC7-5047-000 запросить цену →	1 GUIDE, PRE-TRANSFER
41	FC6-7449-000 запросить цену →	1 PLATE, GROUNDING
42	FC6-7450-000 запросить цену →	1 ROLLER, TRANSFER CHARGE
43	FC7-7151-000 запросить цену →	1 FRAME, TRANSFER
44	FC6-7464-000 запросить цену →	1 BUSHING, TRANSFER, REAR
45	FC6-7465-000 запросить цену →	1 BUSHING, TRANSFER, FRONT
46	FU6-2432-000 запросить цену →	1 SPRING, COMPRESSION
47	FU6-2433-000 запросить цену →	1 SPRING, COMPRESSION
48	FL2-3910-000 запросить цену →	1 PLATE, SUPPORT
49	FC6-7476-000 запросить цену →	1 SHEET, STATIC CHARGE
50	FC6-7582-000 запросить цену →	1 HOLDER, SENSOR
51	FH7-7611-030 запросить цену →	1 SENSOR, HUMIDITY MF6595cx/MF6595/6590/
51	WP2-5254-000 запросить цену →	1 SENSOR, HUMIDITY MF6595/6590/6540/
52	FC6-7477-000 запросить цену →	1 SUPPORT, REGISTRATION SHAFT
53	FC6-7472-000 запросить цену →	1 LABEL
54	FC6-7474-000 запросить цену →	1 LABEL, CARTRIDGE PUSH
55	FC7-7144-000 запросить цену →	1 JOINT
56	FC6-7524-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION, RIGH
57	FK2-1401-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J205
58	FC7-7143-000 запросить цену →	1 LIMITER, TORQUE
59	FC7-7145-000 запросить цену →	1 PIN, SNAP
501	XB6-7300-607 запросить цену →	2 SCREW, TP, M3X6 (S)
502	XB1-2400-605 запросить цену →	1 SCREW, TP M4X6
503	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK
504	XB4-7401-007 запросить цену →	AR SCREW,TAPPING,PAN HEAD,M4X10
24		SEE FIGURE
501		SEE FIGURE
58		42 58 26 SNN/SN 6 M

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC5-4777-000 запросить цену →	1 LABEL, LASER CAUTION
2	FC6-7328-020 запросить цену →	1 SHUTTER, LASER
3	FC6-7331-020 запросить цену →	1 ARM, SHUTTER, LASER
4	FC6-7409-000 запросить цену →	1 PLATE, GROUNDING
5	FC6-7552-000 запросить цену →	1 CAM, COUPLING
6	FC6-7553-000 запросить цену →	1 ARM, COUPLING
7	FC6-7556-000 запросить цену →	1 BUSHING, COUPLING F
8	FC6-7557-000 запросить цену →	1 JOINT, ARM, DOOR
9	FC6-7568-000 запросить цену →	1 GUIDE, HARNESS
10	FC6-7575-000 запросить цену →	1 DUCT, FAN
11	FC6-7577-000 запросить цену →	1 SPACER, PCB
12	FK2-1385-000 запросить цену →	1 MOTOR, MAIN M1 J29
13	FK2-1394-000 запросить цену →	1 CABLE, FLAT J31,102
14	FK2-1395-000 запросить цену →	1 CABLE, FLAT J104,314
15	FK2-1396-000 запросить цену →	1 CABLE, FLAT J318,1701
16	FK2-1400-000 запросить цену →	1 CABLE, FLAT FAX modelJ1924,1202
17	FU7-0044-000 запросить цену →	1 GEAR, 91T
18	FM2-3947-000 запросить цену →	1 NCU BOARD ASS'Y FAX model
19	FM2-4922-000 запросить цену →	1 CABLE, SCSNNER J30,105
20	FM2-4949-000 запросить цену →	1 CABLE, RELAY PCB
20	FM2-4926-000 запросить цену →	1 CABLE, RELAY PCB MF6520J29,32,34,37,106,
21	FM2-4930-000 запросить цену →	1 CABLE, MULTI-REGI J35,36,202
22	FM2-4935-000 запросить цену →	1 CABLE, VBAT FAX modelJ311,1204
23	FM2-4937-000 запросить цену →	1 CABLE, NCU-PSU FAX modelJ1201,1921
24	FM2-4938-000 запросить цену →	1 CABLE, MJ FAX modelJ1800,1922
25	FM2-4940-000 запросить цену →	1 CABLE, FIXING HEATER J15,25M
26	FC6-7581-000 запросить цену →	1 DUCT
27	FC7-0547-000 запросить цену →	1 LABEL, ADDRESS FAX model
28	FM2-4945-000 запросить цену →	1 CABLE, IP-LAN
29	FM2-5048-000 запросить цену →	1 NETWORK I/F BORD PCB ASSEMBRY
30	FM2-5050-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY
30	FM2-5049-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY Satera MF6570
30	FM2-5051-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY LaserBaseimageCLASS
31	FC6-7318-000 запросить цену →	1 SPRING UNIT, CONTACT
32	FC6-7321-000 запросить цену →	1 SPRING UNIT, CONTACT
33	FC6-7322-030 запросить цену →	1 PLATE, GROUNDING
34	FC6-7323-000 запросить цену →	1 SPRING UNIT, CONTACT
35	FC6-7324-000 запросить цену →	1 SPRING UNIT, CONTACT OLD
35	FC7-9933-000 запросить цену →	1 SPRING UNIT, CONTACT NEW
36	FC6-7325-000 запросить цену →	1 SPRING, PLATE
37	FC6-7326-000 запросить цену →	1 SPRING UNIT, CONTACT
38	FC6-7327-000 запросить цену →	1 SPRING UNIT, CONTACT
39	FC6-7580-000 запросить цену →	1 SPRING, PLATE
40	FC7-0540-020 запросить цену →	1 SPRING, PLATE
41	FC7-0541-020 запросить цену →	1 SPRING, PLATE
42	FC6-7574-000 запросить цену →	1 HOLDER, FAN
43	FK2-1386-000 запросить цену →	1 FAN FM1
44	FC6-7309-000 запросить цену →	1 GUIDE, CONTACT SPRING
45	FC6-7310-000 запросить цену →	5 SPRING, LEAF
46	FC6-7311-000 запросить цену →	1 SPRING, COMPRESSION
47	FC6-7312-000 запросить цену →	1 SPRING, COMPRESSION
48	FC6-7313-000 запросить цену →	1 SPRING, COMPRESSION
49	FC6-7314-000 запросить цену →	1 SPRING, COMPRESSION
50	FC6-7315-000 запросить цену →	1 SPRING, COMPRESSION
51	FM2-5047-000 запросить цену →	1 MODEM PCB ASSEMBLY FAX model
52	FC6-7554-000 запросить цену →	1 ARM, RINK
53	FM2-4918-000 запросить цену →	1 RELAY PCB ASSEMBLY
54	FC6-7562-000 запросить цену →	1 PLATE, GROUNDING
55	FC6-7523-000 запросить цену →	1 LABEL, HIGH TEMPERATURE CAUTIO
56	FC6-7576-000 запросить цену →	1 BUSHING, FFC
57	FC6-7514-000 запросить цену →	1 STOPPER, GEAR, DELIVERY
58	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5
59	WT2-5621-000 запросить цену →	1 CLAMP, EDGE
60	FC6-7316-000 запросить цену →	1 LABEL, OPERATION PANEL SNN/SNM
61	FM3-2400-000 запросить цену →	1 CARTRIDGE GUIDE ASSEMBLY
62	WE8-6383-000 запросить цену →	1 CORE, RING
63	WE8-6388-000 запросить цену →	1 CORE, RING
501	XB6-7300-605 запросить цену →	AR SCREW, TP, M3X6 (S)

6. NPN RF LEFT DOOR ASSEMBLY

№	Артикул	Описание
1	FC6-7452-000 запросить цену →	1 SHAFT, ROLLER
2	FC6-7454-000 запросить цену →	1 GUIDE, FEED OUTER
3	FC6-7455-000 запросить цену →	1 GUIDE, FIXING, REAR
4	FC6-7456-000 запросить цену →	1 LEVER, DOOR
5	FC6-7458-060 запросить цену →	1 DOOR, LEFT
6	FC6-7461-000 запросить цену →	1 LEVER, FIXING PRESSURE RELEASE
7	FC6-7466-000 запросить цену →	2 BUSHING, FEED
8	FC6-7453-000 запросить цену →	2 BLOCK, PRESSURE
9	FC6-7457-000 запросить цену →	1 GUIDE, DUPLEXING FEED
10	FC6-7459-000 запросить цену →	2 COLLER
11	FC6-7460-000 запросить цену →	2 HOLDER, COLLET
12	FU6-2434-000 запросить цену →	2 SPRING, COMPRESSION
13	FU6-2435-000 запросить цену →	2 SPRING, COMPRESSION
14	FU6-2436-000 запросить цену →	1 SPRING, COMPRESSION
15	FU7-0032-000 запросить цену →	1 GEAR, 19T
16	FC6-7583-000 запросить цену →	1 SHEET, PROTECTION
17	FC6-7473-000 запросить цену →	1 LABEL
18	FC6-7470-000 запросить цену →	1 LABEL, DUPLEX JAM
19	FC6-7521-000 запросить цену →	1 LABEL, CARTRIDGE REPLACE,
20	FC6-7522-000 запросить цену →	1 LABEL, CARTRIDGE REPLACE,
21	FM2-5334-000 запросить цену →	1 LEFT DOOR UNIT
22	FC7-7147-000 запросить цену →	1 BUSH, DUPLEXING GEAR
23	FU6-2446-000 запросить цену →	1 SPRING, DUPLEXING GEAR
24	FL2-3901-000 запросить цену →	1 ROLLER, FEED
501	XB4-5401-007 запросить цену →	5 SCREW, M4X10

7. NPN RF ADF ASSEMBLY

№	Артикул	Описание
1	FC6-7718-000 запросить цену →	1 COVER, REAR
2	FC6-7719-000 запросить цену →	1 COVER, FRONT, LEFT
3	FC6-7767-000 запросить цену →	1 WHITE SHEET UNIT
4	FC6-7784-000 запросить цену →	1 COVER, SENSOR
5	FC6-7786-000 запросить цену →	1 COVER, FRONT, RIGHT
6	FC6-7722-000 запросить цену →	1 ARM, SOLENOID
7	FC6-7732-000 запросить цену →	1 COLLAR
8	FC6-7733-000 запросить цену →	2 COLLAR
9	FC6-7734-000 запросить цену →	2 LEVER, PRESSURE
10	FC7-0552-000 запросить цену →	2 GUIDE, REGISTRATION, SMALL
11	FC7-0553-000 запросить цену →	1 GUIDE, REGISTRATION, LARGE
12	FK2-1392-030 запросить цену →	1 SOLENOID SL2003 J2004I
13	FL2-3984-000 запросить цену →	1 GUIDE, FEED, LOWER
14	FM2-4948-000 запросить цену →	1 CABLE, ADF GND
15	FM2-4946-000 запросить цену →	1 CABLE, ADF I/F OLD
15	FM2-4950-000 запросить цену →	1 CABLE, ADF I/F NEW
16	FM2-4974-000 запросить цену →	2 HINGE UNIT
17	FU5-8875-000 запросить цену →	1 LABEL, DOCUMENT SIZE AB SIZE
17	FU5-8876-000 запросить цену →	1 LABEL, DOCUMENT SIZE A/INCH SIZE
17	FU5-8877-000 запросить цену →	1 LABEL, DOCUMENT SIZE A SIZE
17	FU5-8878-000 запросить цену →	1 LABEL, DOCUMENT SIZE AB/INCH SIZE
18	FU5-8879-000 запросить цену →	1 LABEL, BLACK LINE, CLEANING FOR USA
18	FU5-8880-000 запросить цену →	1 LABEL, BLACK LINE, CLEANING FOR EUR
18	FU5-8881-000 запросить цену →	1 LABEL, BLACK LINE, CLEANING FOR ASIA
19	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 SR2003 J2005
20	WT2-5694-000 запросить цену →	3 CLAMP, CABLE
501	XB6-7300-605 запросить цену →	2 SCREW,TP,M3X6
502	XB4-5401-205 запросить цену →	16 SCREW,P,M4X12

8. NPN RF DOCUMENT TRAY ASSEMBLY

№	Артикул	Описание
1	FC6-7750-000 запросить цену →	2 RACK, TRAY
2	FC6-7751-000 запросить цену →	1 GUIDE, SIDE, FRONT
3	FL2-3985-000 запросить цену →	1 GUIDE, SIDE, REAR
4	FC6-7754-000 запросить цену →	2 HOLDER, COLLAR
5	FC6-7755-000 запросить цену →	2 COLLAR
6	FC6-7756-000 запросить цену →	1 COLLAR
7	FC7-0559-000 запросить цену →	1 SHAFT
8	FC6-8973-000 запросить цену →	2 ROLLER, PLATEN
9	FL2-3987-000 запросить цену →	1 PAD, SEPARATION
10	FL2-3981-000 запросить цену →	1 TRAY, DOCUMENT
11	FU6-2507-000 запросить цену →	2 SPRING, COMPRESSION
12	FU6-2508-000 запросить цену →	1 SPRING, COMPRESSION
13	FU7-0126-000 запросить цену →	1 GEAR, 16T
14	XA9-0874-000 запросить цену →	1 SCREW, M3X8
15	FC7-0557-000 запросить цену →	1 HOLDER, SIDE GUIDE

9. FM2-4969-000 1 OPEN/CLOSE PANEL ASSEMBLY

№	Артикул	Описание
1	FC5-4425-000 запросить цену →	2 CLIP
2	FC6-7740-000 запросить цену →	1 GUIDE, OPEN/CLOSE
3	FL2-3989-000 запросить цену →	2 SHUTTER, FRONT
4	FC6-7745-000 запросить цену →	1 LEVER, SENSOR
5	FC6-7746-000 запросить цену →	1 LEVER, SENSOR
6	FC6-7747-000 запросить цену →	1 LEVER, SENSOR
7	FC6-7761-000 запросить цену →	2 SPRING, PLATE
8	FC6-7776-000 запросить цену →	3 SPRING, TORSION
9	FC7-0545-000 запросить цену →	1 BAND, OPEN/CLOSE STOPPER
10	FL2-3982-020 запросить цену →	1 FRAME, OPEN/CLOSE
11	FL2-3988-000 запросить цену →	1 ARM, PICK-UP
12	FC6-7748-000 запросить цену →	2 JOINT
13	FC6-7765-000 запросить цену →	1 ROLLER, SEPARATION
14	FC6-7766-000 запросить цену →	1 ROLLER, PICK-UP
15	FC6-8971-000 запросить цену →	2 LEVER, STOP
16	FL2-3986-020 запросить цену →	1 ARM, PICK-UP, RIGHT
17	FC6-7787-000 запросить цену →	1 JOINT, PICK ARM
18	FC6-7789-000 запросить цену →	1 SPRING, TORSION
19	FU7-0121-000 запросить цену →	1 GEAR, 26T
20	XD9-0136-000 запросить цену →	5 RING,E
21	FU7-0118-000 запросить цену →	1 GEAR, 22T
22	FU7-0119-000 запросить цену →	2 GEAR, 23T
23	FU7-0120-000 запросить цену →	1 GEAR, 26T
24	FU7-0125-000 запросить цену →	1 GEAR, 17T
25	FU7-0122-000 запросить цену →	1 GEAR, 35T/35T
26	FU7-0123-000 запросить цену →	1 GEAR, 26T
27	FU7-0124-000 запросить цену →	1 GEAR, 20T
28	FU5-1626-000 запросить цену →	5 BUSHING
501	XB4-5301-005 запросить цену →	9 SCREW,P,M3X10

10. NPN RF PAPER FEED ASSEMBLY OLD TYPE

№	Артикул	Описание
1	FM2-4947-000 запросить цену →	1 CABLE, ADF SENSOR J2007,2008,200L
2	FC5-4424-000 запросить цену →	6 CLIP
3	FM2-4971-000 запросить цену →	1 FEED FRAME UNIT
4	FC7-2792-000 запросить цену →	2 CAM
5	FC7-2793-000 запросить цену →	1 LEVER
6	FC6-7730-000 запросить цену →	1 ARM, PLATEN, FRONT
7	FC6-7731-000 запросить цену →	1 ARM, PLATEN, REAR
8	FC6-7733-000 запросить цену →	2 COLLAR
9	FC6-7738-000 запросить цену →	1 JOINT, GEAR
10	FC6-7760-000 запросить цену →	1 PLATE, GROUNDING
11	FC6-7763-000 запросить цену →	1 ROLLER, REGISTRATION
12	FC6-7764-020 запросить цену →	1 ROLLER, PAPER DELIVERY
13	FC6-7772-000 запросить цену →	1 SHEET, REVERSE
14	FL2-3990-000 запросить цену →	1 LEVER, SENSOR
15	FC6-7790-000 запросить цену →	1 SPRING, TORSION
16	FC6-8973-000 запросить цену →	8 ROLLER, PLATEN
17	FC7-0542-000 запросить цену →	2 SPRING, PLATE
18	FC7-0546-000 запросить цену →	1 SHEET, REVERSE
19	FU7-0114-000 запросить цену →	1 GEAR, 22T/31T
20	FU5-1626-000 запросить цену →	6 BUSHING
21	FU6-2506-000 запросить цену →	2 SPRING, COMPRESSION
22	FU7-0104-000 запросить цену →	1 GEAR, 18T
23	FU7-0105-000 запросить цену →	1 GEAR, 23T
24	FU7-0108-000 запросить цену →	3 GEAR, 22T
25	FU7-0112-000 запросить цену →	2 GEAR, 35T
26	FU7-0113-000 запросить цену →	1 GEAR, 26T/28T
27	FU7-0115-000 запросить цену →	1 GEAR, 22T
28	FU7-0116-000 запросить цену →	1 GEAR, 35T
29	FU7-0117-020 запросить цену →	1 GEAR, 28T
30	FU7-0127-000 запросить цену →	1 GEAR, 28T
31	WG8-5696-000 запросить цену →	3 PHOTO INTERRUPTER, TLP1243
32	FC7-2800-000 запросить цену →	1 SHEET, FLAG, C
33	FC6-7758-000 запросить цену →	1 PLATE, GROUNDING
34	FC6-7759-000 запросить цену →	1 PLATE, GROUNDING
35	FM2-4979-000 запросить цену →	1 MOTOR UNIT M2001 J410
36	FK2-1393-000 запросить цену →	2 SOLENOID
37	FU6-2510-000 запросить цену →	1 SPRING, TENSION
38	FC6-7736-000 запросить цену →	1 RATCHET, SEPARATION
39	FC6-7769-000 запросить цену →	1 SPRING, TORSION
40	FU7-0106-000 запросить цену →	1 GEAR, 20T
41	FU7-0107-000 запросить цену →	1 GEAR, 38T
42	XD9-0136-000 запросить цену →	2 RING, E
43	FC6-7737-000 запросить цену →	1 RATCHET, REGISTRATION
44	FC6-7770-000 запросить цену →	1 SPRING, TORSION
45	FU7-0110-000 запросить цену →	1 GEAR, 31T
46	FU7-0111-000 запросить цену →	1 GEAR, 22T
47	FU7-0109-000 запросить цену →	1 GEAR, 18T/51T
48	XD9-0136-000 запросить цену →	1 RING,E
501	XB6-7300-605 запросить цену →	AR SCREW, TP, M3X6 (S)
502	XB4-5301-005 запросить цену →	AR SCREW,P,M3X10

11. FIGURE 164A

№	Артикул	Описание
1	FM2-4947-000 запросить цену →	1 CABLE, ADF SENSOR J2007,2008,200L
2	FC5-4424-000 запросить цену →	6 CLIP
3	FM2-8848-000 запросить цену →	1 FEED FRAME UNIT
4	FC7-2792-000 запросить цену →	2 CAM
5	FC7-2793-000 запросить цену →	1 LEVER
6	FC6-7730-000 запросить цену →	1 ARM, PLATEN, FRONT
7	FC6-7731-000 запросить цену →	1 ARM, PLATEN, REAR
8	FC6-7733-000 запросить цену →	2 COLLAR
9	FC6-7738-000 запросить цену →	1 JOINT, GEAR
10	FC6-7760-000 запросить цену →	1 PLATE, GROUNDING
11	FC6-7763-000 запросить цену →	1 ROLLER, REGISTRATION
12	FC6-7764-020 запросить цену →	1 ROLLER, PAPER DELIVERY
13	FC6-7772-000 запросить цену →	1 SHEET, REVERSE
14	FL2-3990-000 запросить цену →	1 LEVER, SENSOR
15	FC6-7790-000 запросить цену →	1 SPRING, TORSION
16	FC6-8973-000 запросить цену →	6 ROLLER, PLATEN
17	FC7-0542-000 запросить цену →	2 SPRING, PLATE
18	FC7-0546-000 запросить цену →	1 SHEET, REVERSE
19	FU7-0114-000 запросить цену →	1 GEAR, 22T/31T
20	FU5-1626-000 запросить цену →	5 BUSHING
21	FU6-2506-000 запросить цену →	2 SPRING, COMPRESSION
22	FU7-0104-000 запросить цену →	1 GEAR, 18T
23	FU7-0105-000 запросить цену →	1 GEAR, 23T
24	FU7-0108-000 запросить цену →	3 GEAR, 22T
25	FU7-0112-000 запросить цену →	2 GEAR, 35T
26	FU7-0113-000 запросить цену →	1 GEAR, 26T/28T
27	FU7-0115-000 запросить цену →	1 GEAR, 22T
28	FU7-0116-000 запросить цену →	1 GEAR, 35T
29	FU7-0117-020 запросить цену →	1 GEAR, 28T
30	FU7-0127-000 запросить цену →	1 GEAR, 28T
31	WG8-5696-000 запросить цену →	3 PHOTO INTERRUPTER, TLP1243
32	FC7-2800-000 запросить цену →	1 SHEET, FLAG, C
33	FC6-7758-000 запросить цену →	1 PLATE, GROUNDING
34	FC6-7759-000 запросить цену →	1 PLATE, GROUNDING
35	FM2-8208-000 запросить цену →	1 MOTOR UNIT M2001 J410
36	FK2-1393-000 запросить цену →	2 SOLENOID
37	FU6-2510-000 запросить цену →	1 SPRING, TENSION
38	FC6-7736-000 запросить цену →	1 RATCHET, SEPARATION
39	FC6-7769-000 запросить цену →	1 SPRING, TORSION
40	FU7-0106-000 запросить цену →	1 GEAR, 20T
41	FU7-0107-000 запросить цену →	1 GEAR, 38T
42	XD9-0136-000 запросить цену →	2 RING, E
43	FC6-7737-000 запросить цену →	1 RATCHET, REGISTRATION
44	FC6-7770-000 запросить цену →	1 SPRING, TORSION
45	FU7-0110-000 запросить цену →	1 GEAR, 31T
46	FU7-0111-000 запросить цену →	1 GEAR, 22T
47	FU7-0128-000 запросить цену →	1 GEAR, 18T/51T
48	FM2-8207-000 запросить цену →	1 BELT DRIVE UNIT
49	XF9-0760-000 запросить цену →	1 BELT, TIMING
50	XD9-0136-000 запросить цену →	1 RING,E
501	XB6-7300-605 запросить цену →	AR SCREW, TP, M3X6 (S)
502	XB4-5301-005 запросить цену →	AR SCREW,P,M3X10
