Canon MF 623Cn/MF 624Cdw/MF 628Cx — каталог запчастей со схемами

Содержание

1. Figure SNL
2. Figure 001E
3. Figure 100D
4. Figure 100E
5. Figure 101
6. Figure 102D
7. Figure 102E
8. Figure 103
9. Figure 104
10. Figure 105C
11. Figure 105D
12. Figure 130D
13. Figure 165

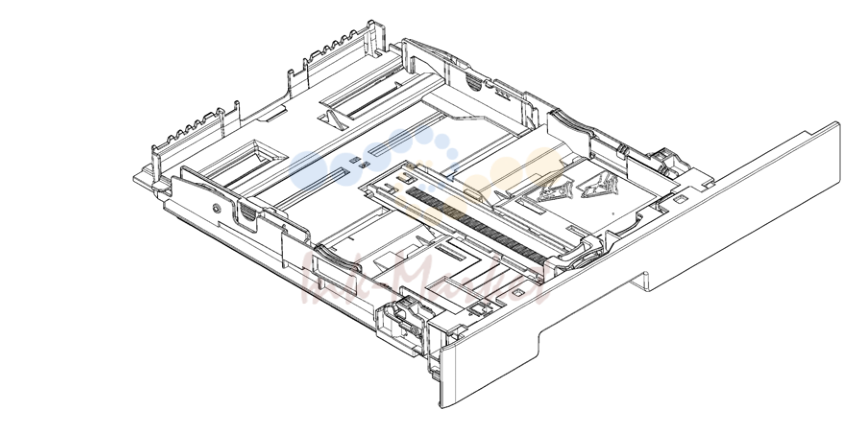

14. Figure 300

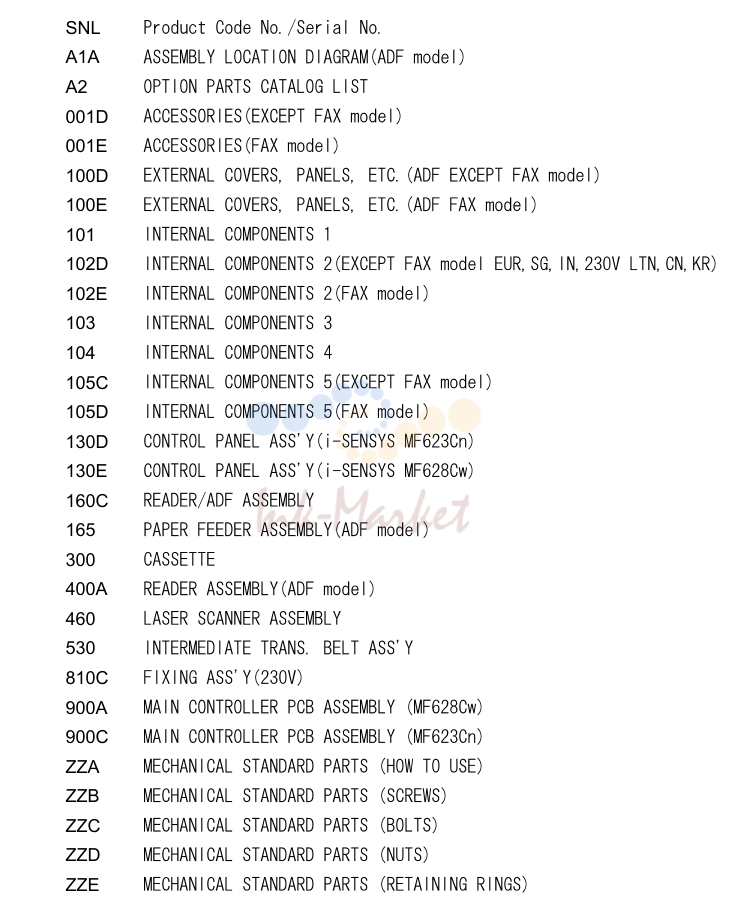

1. Figure SNL

№	Артикул	Описание
1	FK4-3422-000 запросить цену →	1 DVD-ROM, USER SOFTWARE
2	FH2-7080-000 запросить цену →	1 CORD, POWER, 230V
3	FU7-8407-000 запросить цену →	1 LABEL, COPY PROHIBITION
4	FU7-8413-000 запросить цену →	1 LABEL, COPY PROHIBITION

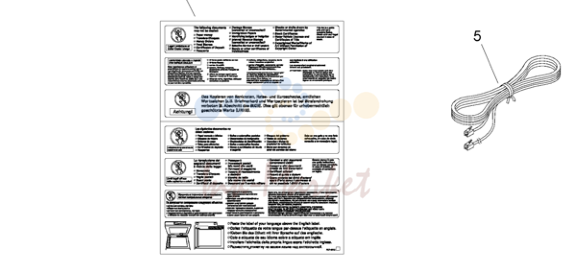

2. Figure 001E

№	Артикул	Описание
1	FK4-3422-000 запросить цену →	1 DVD-ROM, USER SOFTWARE
2	FH2-7080-000 запросить цену →	1 CORD, POWER, 230V
3	FU7-8407-000 запросить цену →	1 LABEL, COPY PROHIBITION
4	FU7-8413-000 запросить цену →	1 LABEL, COPY PROHIBITION
5	FK2-5275-000 запросить цену →	1 CORD, MODULAR
6	FK2-3531-000 запросить цену →	4 CLAMP, CABLE

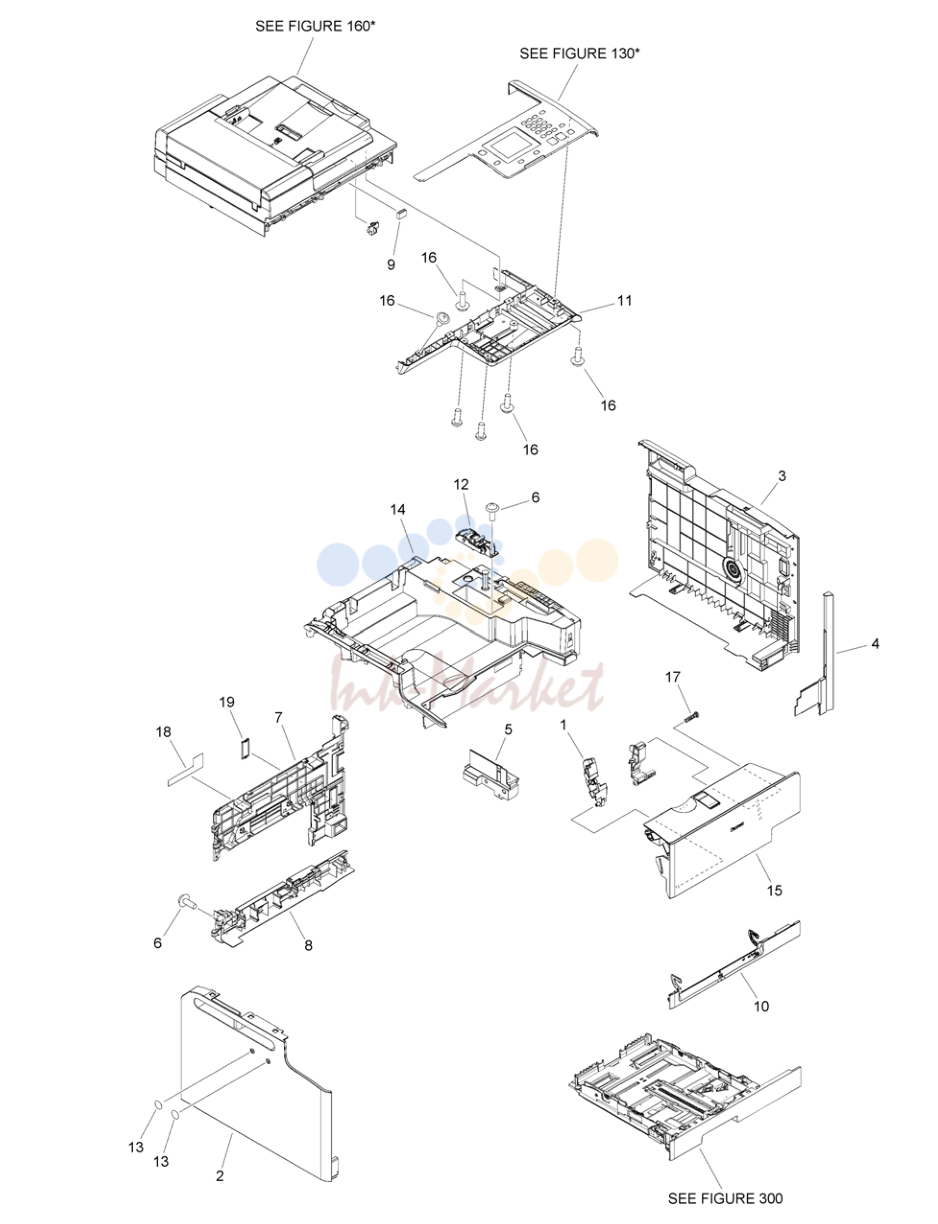

3. Figure 100D

№	Артикул	Описание
1	FC7-9827-000 запросить цену →	1 CAM, FRONT COVER, LEFT
2	FC9-4440-000 запросить цену →	1 COVER,LEFT
3	FE2-2381-000 запросить цену →	1 COVER, RIGHT, L6
4	FE2-2321-000 запросить цену →	1 GUIDE, SIDE, RIGHT
5	FC9-4443-000 запросить цену →	1 GUIDE, HANDLE
6	XA9-1671-000 запросить цену →	3 SCREW, D, M3X8
7	FE2-2385-000 запросить цену →	1 COVER, UPPER REAR
8	FE2-2386-000 запросить цену →	1 COVER, LOWER REAR
9	FK2-5242-000 запросить цену →	1 CORE
10	FC9-4454-000 запросить цену →	1 COVER, PAPER PICK-UP SLOT
11	FE4-0076-000 запросить цену →	1 COVER, BASE
12	FM3-9816-000 запросить цену →	1 HINGE ASSEMBLY
13	HB1-5537-000 запросить цену →	2 SHEET,BLANKING
14	FM0-3545-000 запросить цену →	1 COVER, TOP
15	FM0-3544-000 запросить цену →	1 COVER UNIT, FRONT
16	XA9-0476-000 запросить цену →	13 SCREW,TP M3X8
17	RC2-2015-000 запросить цену →	1 SHAFT, SUPPORT
18	FU7-8090-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION
19	FC9-4584-000 запросить цену →	1 COVER, MODULAR

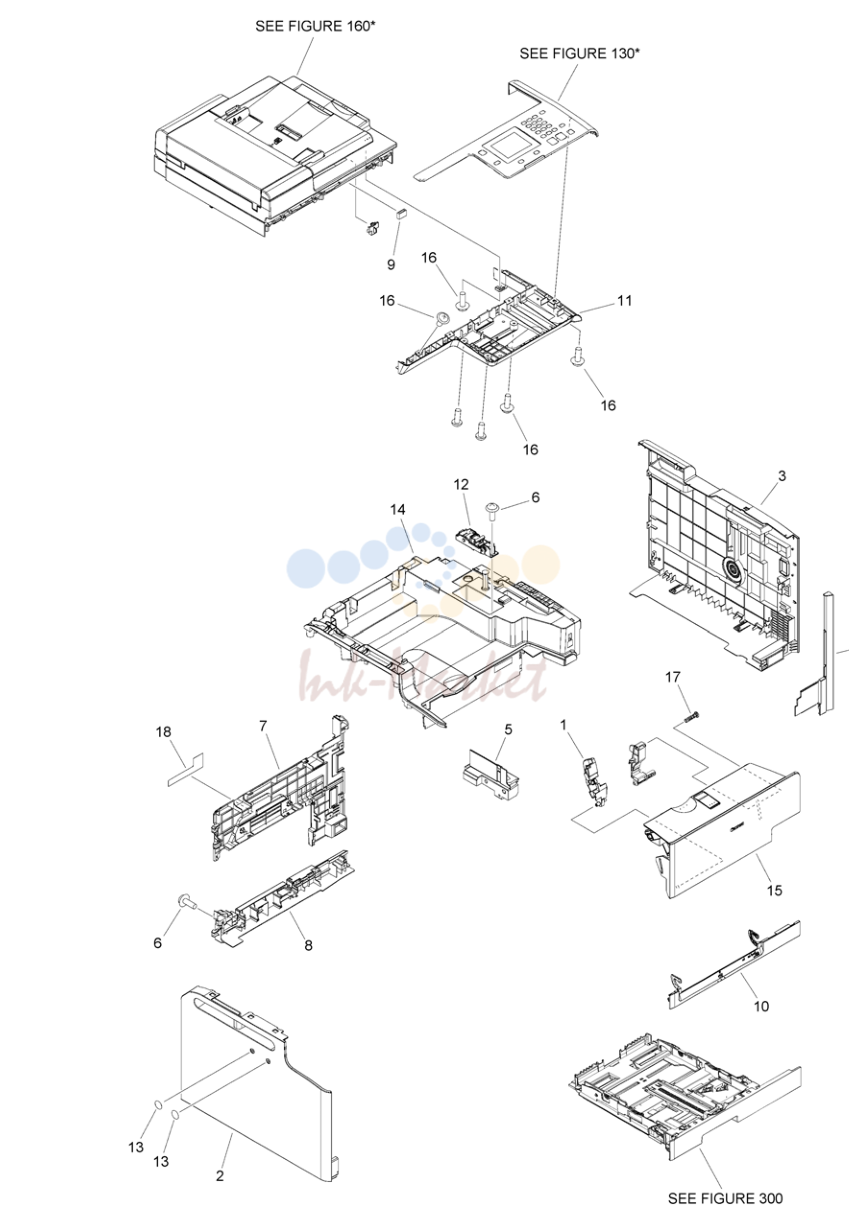

4. Figure 100E

№	Артикул	Описание
1	FC7-9827-000 запросить цену →	1 CAM, FRONT COVER, LEFT
2	FC9-4440-000 запросить цену →	1 COVER,LEFT
3	FE2-2381-000 запросить цену →	1 COVER, RIGHT, L6
4	FE2-2321-000 запросить цену →	1 GUIDE, SIDE, RIGHT
5	FC9-4443-000 запросить цену →	1 GUIDE, HANDLE
6	XA9-1671-000 запросить цену →	3 SCREW, D, M3X8
7	FE2-2385-000 запросить цену →	1 COVER, UPPER REAR
8	FE2-2386-000 запросить цену →	1 COVER, LOWER REAR
9	FK2-5242-000 запросить цену →	1 CORE
10	FC9-4454-000 запросить цену →	1 COVER, PAPER PICK-UP SLOT
11	FE4-0076-000 запросить цену →	1 COVER, BASE
12	FM3-9816-000 запросить цену →	1 HINGE ASSEMBLY
13	HB1-5537-000 запросить цену →	2 SHEET,BLANKING
14	FM0-3545-000 запросить цену →	1 COVER, TOP
15	FM0-3544-000 запросить цену →	1 COVER UNIT, FRONT
16	XA9-0476-000 запросить цену →	13 SCREW,TP M3X8
17	RC2-2015-000 запросить цену →	1 SHAFT, SUPPORT
18	FU7-8090-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION

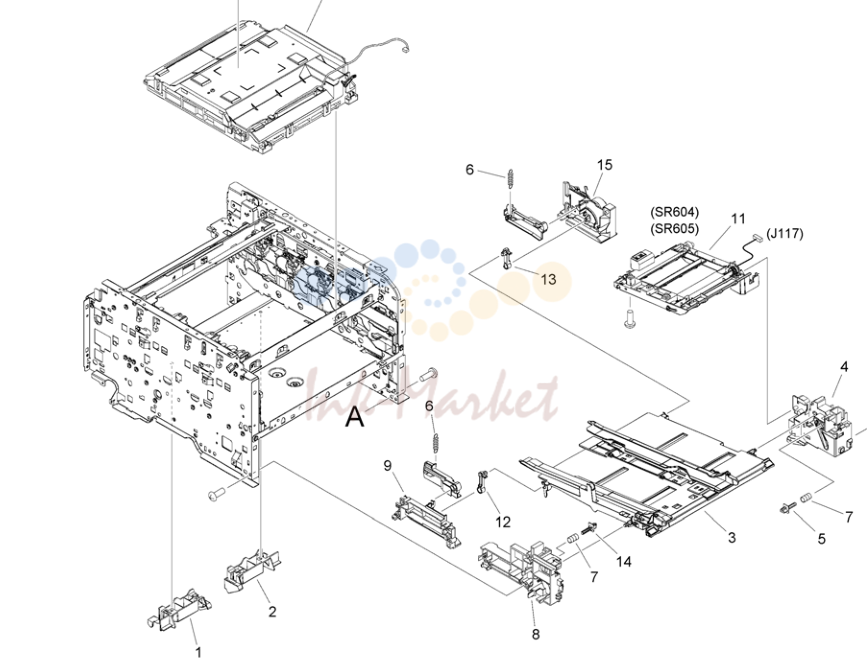

5. Figure 101

№	Артикул	Описание
101		NPN 1 INTERNAL COMPONENTS
1	FC7-9868-000 запросить цену →	1 COVER, SPRING, LEFT
2	FC7-9869-000 запросить цену →	1 COVER, SPRING, RIGHT
3	FM3-3441-000 запросить цену →	1 PRIORITY SLOT TRAY ASS'Y
4	RL1-1849-000 запросить цену →	1 RAIL, CASSETTE, RIGHT FRONT
5	RC2-2006-000 запросить цену →	1 HOLDER, MF TRAY, RIGHT
6	RU6-2016-000 запросить цену →	2 SPRING, TENSION
7	RU6-2042-000 запросить цену →	2 SPRING, COMPRESSION
8	RC2-1878-000 запросить цену →	1 RAIL, CASSETTE, LEFT FRONT
9	RC2-1879-020 запросить цену →	1 RAIL, CASSETTE, LEFT REAR
10	RU6-8007-000 запросить цену →	1 LABEL, LASER CAUTION
11	FM0-3542-000 запросить цену →	1 PRIORITY SLOT DRIVE ASS'Y SR604,SR605
12	RC2-1993-000 запросить цену →	1 ARM, MF TRAY, LEFT
13	RC2-1997-000 запросить цену →	1 ARM, MF TRAY, RIGHT
14	RC2-2007-000 запросить цену →	1 HOLDER, MF TRAY, LEFT
15	RL1-1850-000 запросить цену →	1 RAIL, CASSETTE, RIGHT REAR

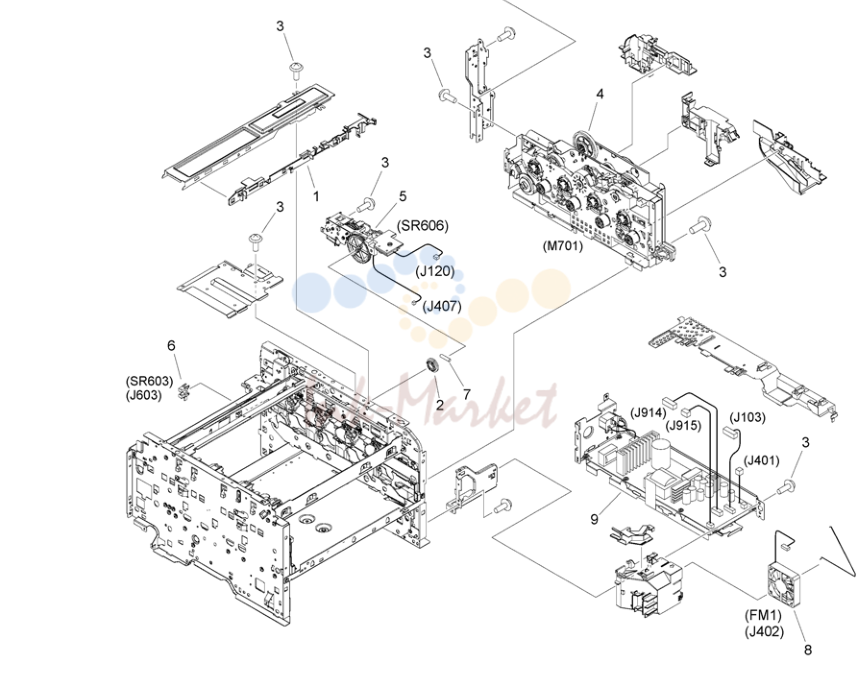

6. Figure 102D

№	Артикул	Описание
1	RC2-1819-000 запросить цену →	1 GUIDE, CABLE, A
2	RC2-1922-000 запросить цену →	1 BUSHING
3	XA9-1671-000 запросить цену →	19 SCREW, D, M3X8
4	FM0-3543-010 запросить цену →	1 MAIN DRIVE ASS'Y M701
5	RM1-8785-000 запросить цену →	1 SUB DRIVE ASS'Y SR606
6	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR603
7	XD9-0278-000 запросить цену →	1 PIN, DOWEL
8	RK2-4255-000 запросить цену →	1 FAN FM1
9	FM0-4740-000 запросить цену →	1 POWER SUPPLY ASS'Y

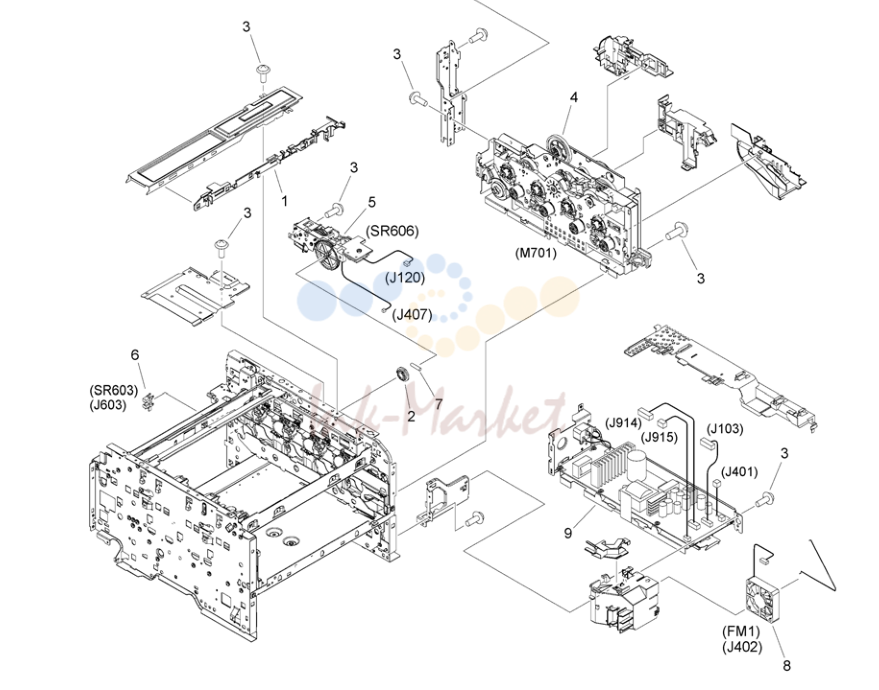

7. Figure 102E

№	Артикул	Описание
1	RC2-1819-000 запросить цену →	1 GUIDE, CABLE, A
2	RC2-1922-000 запросить цену →	1 BUSHING
3	XA9-1671-000 запросить цену →	19 SCREW, D, M3X8
4	FM0-3543-010 запросить цену →	1 MAIN DRIVE ASS'Y M701
5	RM1-8785-000 запросить цену →	1 SUB DRIVE ASS'Y SR606
6	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR603
7	XD9-0278-000 запросить цену →	1 PIN, DOWEL
8	RK2-4255-000 запросить цену →	1 FAN FM1
9	FM0-4740-000 запросить цену →	1 POWER SUPPLY ASS'Y
10	FK4-2611-000 запросить цену →	1 CABLE, FLAT
11	FM4-8968-010 запросить цену →	1 OFFHOOK PCB ASSEMBLY
12	FM1-N815-000 запросить цену →	1 FAX-NCU PCB ASSEMBLY
13	FL0-3731-000 запросить цену →	1 SHEET, INSULATING

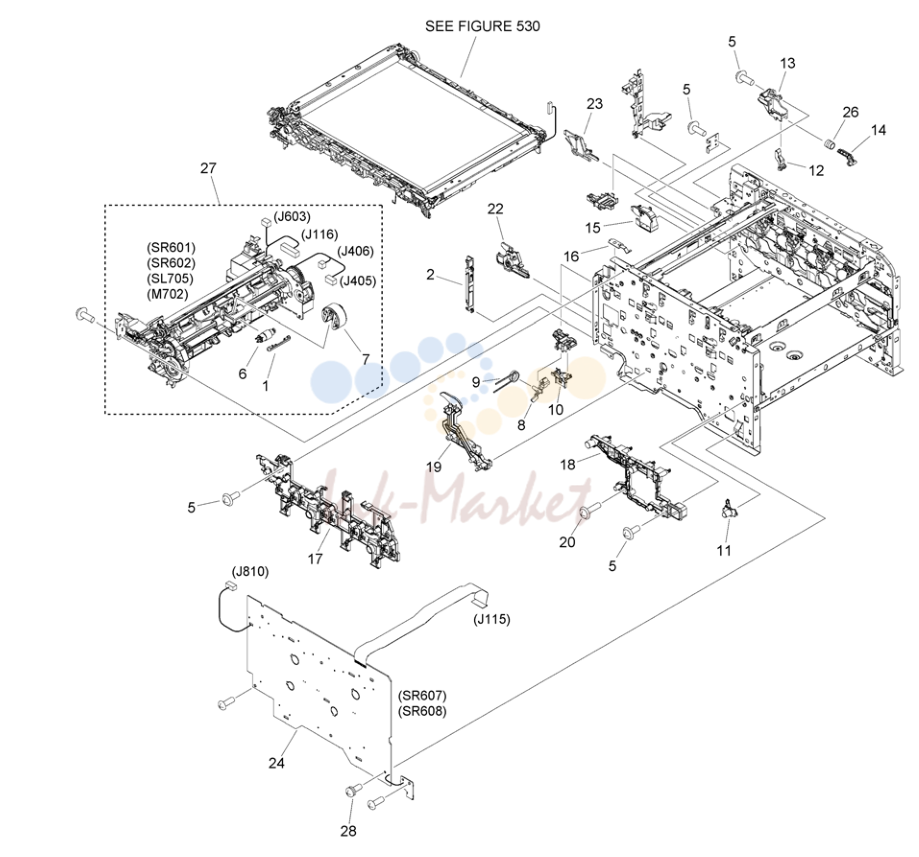

8. Figure 103

№	Артикул	Описание
103		NPN 1 INTERNAL COMPONENTS
1	RC2-2014-000 запросить цену →	1 COVER, HOLDER
2	FE2-1445-000 запросить цену →	1 GUIDE, CABLE, F
3	RC2-2111-000 запросить цену →	1 BUSHING
4	RC2-2112-000 запросить цену →	1 BUSHING
5	XA9-1671-000 запросить цену →	6 SCREW, D, M3X8
6	RM1-8765-000 запросить цену →	1 SEPARATION ROLLER ASS'Y
7	RM1-8047-030 запросить цену →	1 PICK-UP ROLLER ASS'Y
8	RC2-2879-000 запросить цену →	1 FLAG, DOOR SENSOR, REAR
9	RC2-2880-000 запросить цену →	1 SPRING, COMPRESSION
10	RC2-2881-000 запросить цену →	1 COVER, DOOR SENSOR
11	RC2-2899-000 запросить цену →	1 SUPPORT, HIGH VOLTAGE PCB
12	RC2-2902-000 запросить цену →	1 LEVER, CARTRIDGE TRAY PUSH
13	RC2-2904-000 запросить цену →	1 HOLDER, CARTRIDGE TRAY PUSH
14	RC2-2906-000 запросить цену →	1 LEVER, CARTRIDGE TRAY PUSH
15	RC2-2907-000 запросить цену →	1 GUIDE, I.T.B., R
16	RC2-3100-000 запросить цену →	1 SPRING, GROUNDING
17	RL1-1844-000 запросить цену →	1 HOLDER, CONTACT SPRING
18	RL1-1845-000 запросить цену →	1 HOLDER, CONTACT SPRING
19	RL1-1846-000 запросить цену →	1 HOLDER, CONTACT SPRING
20	XA9-1830-000 запросить цену →	2 SCREW, D, M3X12
21	RM1-8779-000 запросить цену →	1 PAPER FEED GUIDE ASS'Y
22	RM1-4482-000 запросить цену →	1 I.T.B. LOCK LEVER ASS'Y, LEFT
23	RM1-4483-000 запросить цену →	1 I.T.B. LOCK LEVER ASS'Y, RIGHT
24	RM1-8705-010 запросить цену →	1 H.V. POWER SUPPLY PCB ASS'Y SR607,SR608
25	RM1-4445-000 запросить цену →	1 ROLLER, TRANSFER
26	RU6-2017-000 запросить цену →	1 SPRING, COMPRESSION
27	FM0-3541-000 запросить цену →	1 PAPER PICK-UP DRIVE ASS'Y
28	XA9-1831-000 запросить цену →	1 SCREW, W/WASHER D, M3X8
29	RC2-2144-000 запросить цену →	1 CAP, GUIDE
30	FE2-2387-000 запросить цену →	1 GUIDE, REAR

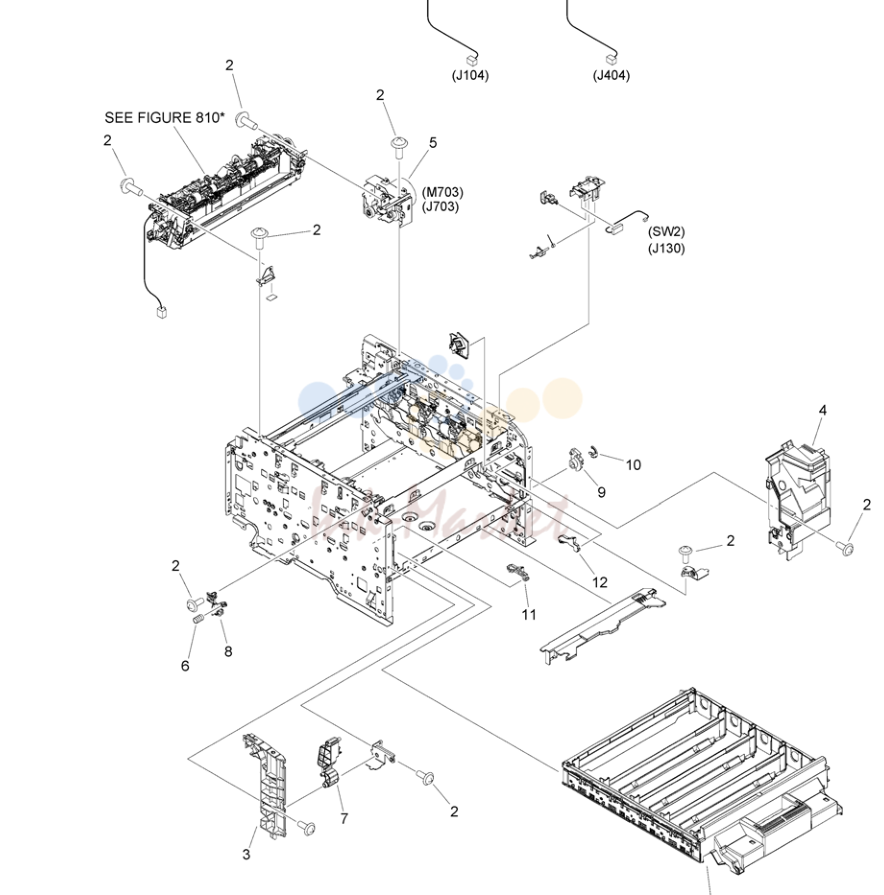

9. Figure 104

№	Артикул	Описание
104		NPN 1 INTERNAL COMPONENTS
1	RM1-8774-000 запросить цену →	1 CARTRIDGE TRAY ASS'Y
2	XA9-1671-000 запросить цену →	10 SCREW, D, M3X8
3	FC9-4455-000 запросить цену →	1 COVER, DOOR SIDE, LEFT
4	FE2-2388-000 запросить цену →	1 COVER, DOOR SIDE, RIGHT
5	RM1-8784-000 запросить цену →	1 FIXING DRIVE ASS'Y M703
6	RU6-2064-000 запросить цену →	1 SPRING, COMPRESSION
7	RC2-1871-000 запросить цену →	1 LEVER, RAIL, LEFT
8	RC2-2871-000 запросить цену →	1 CLAW, FRONT DOOR, LEFT
9	RC2-1911-000 запросить цену →	1 LEVER, ESTRANGEMENT
10	RC2-1914-000 запросить цену →	1 STOPPER, LEVER
11	RC2-3108-000 запросить цену →	1 CLAMP, CARTRIDGE TRAY, LEFT
12	RC2-3109-000 запросить цену →	1 CLAMP, CARTRIDGE TRAY, RIGHT

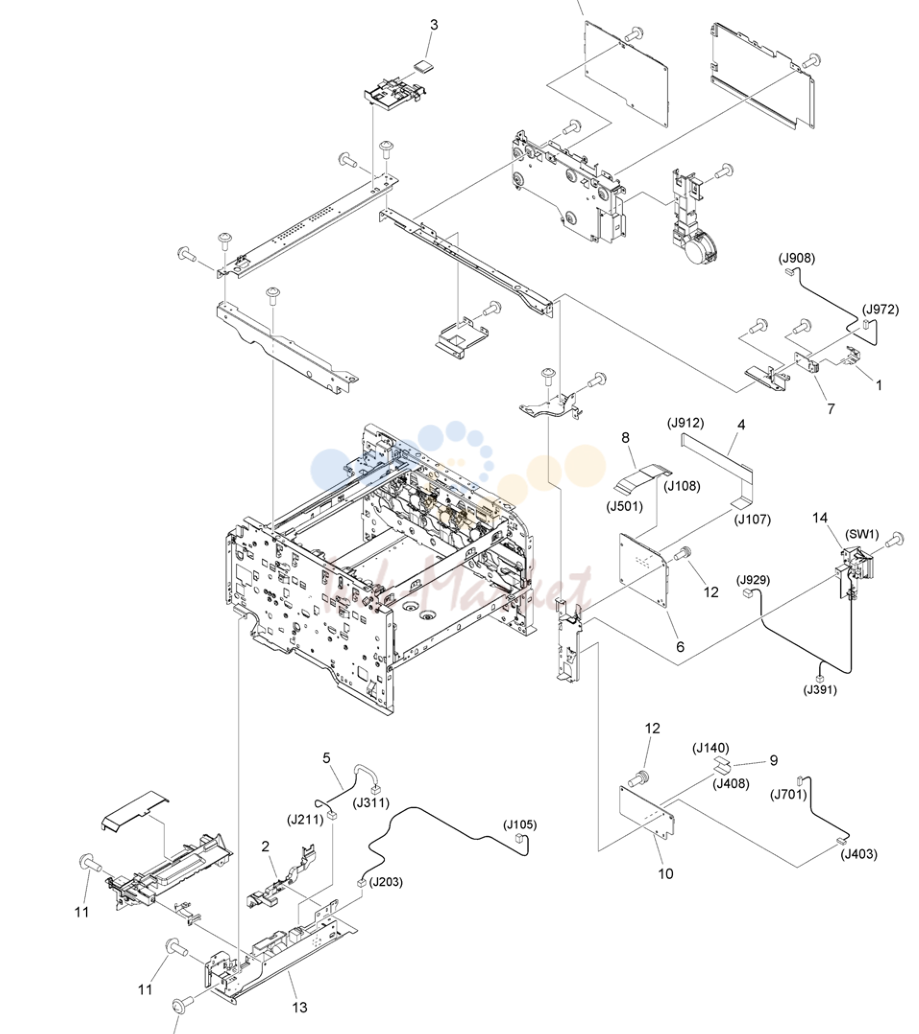

10. Figure 105C

№	Артикул	Описание
1	FC9-4507-000 запросить цену →	1 PLATE, USB GROUNDING
2	FE2-1444-000 запросить цену →	1 GUIDE, CABLE, E
3	FK2-8767-000 запросить цену →	1 CORE, FERRITE
4	FK3-3518-000 запросить цену →	1 CABLE, FLAT
5	FM0-3903-000 запросить цену →	1 CABLE, FIXING AC
6	FM0-3913-000 запросить цену →	1 DC CONTROLLER PCB ASS'Y
7	FM0-4655-000 запросить цену →	1 USB PCB ASSEMBLY
8	RK2-3125-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
9	RK2-4540-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
10	RM1-8706-000 запросить цену →	1 DRIVER PCB ASS'Y
11	XA9-1671-000 запросить цену →	5 SCREW, D, M3X8
12	XA9-1831-000 запросить цену →	6 SCREW, W/WASHER D, M3X8
13	FM0-4742-000 запросить цену →	1 FIXING POWER SUPPLY ASSEMBLY
14	FM0-4790-000 запросить цену →	1 POWER SUPPLY SWITCH ASS'Y, L6 SW1

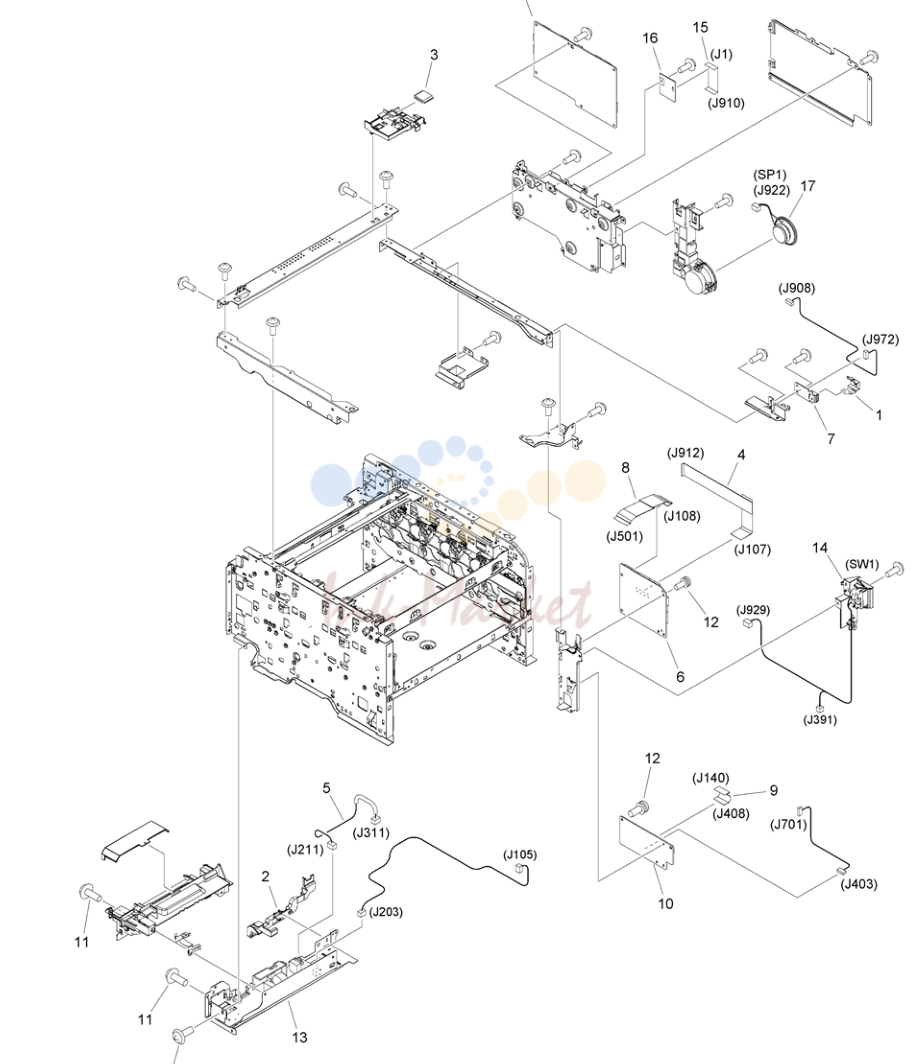

11. Figure 105D

№	Артикул	Описание
1	FC9-4507-000 запросить цену →	1 PLATE, USB GROUNDING
2	FE2-1444-000 запросить цену →	1 GUIDE, CABLE, E
3	FK2-8767-000 запросить цену →	1 CORE, FERRITE
4	FK3-3518-000 запросить цену →	1 CABLE, FLAT
5	FM0-3903-000 запросить цену →	1 CABLE, FIXING AC
6	FM0-3913-000 запросить цену →	1 DC CONTROLLER PCB ASS'Y
7	FM0-4655-000 запросить цену →	1 USB PCB ASSEMBLY
8	RK2-3125-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
9	RK2-4540-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
10	RM1-8706-000 запросить цену →	1 DRIVER PCB ASS'Y
11	XA9-1671-000 запросить цену →	5 SCREW, D, M3X8
12	XA9-1831-000 запросить цену →	6 SCREW, W/WASHER D, M3X8
13	FM0-4742-000 запросить цену →	1 FIXING POWER SUPPLY ASSEMBLY
14	FM0-4790-000 запросить цену →	1 POWER SUPPLY SWITCH ASS'Y, L6 SW1
15	FK4-2613-000 запросить цену →	1 CABLE, FLAT
16	FK4-1248-020 запросить цену →	1 MODULE, WLAN 88W8782
17	FK3-3944-000 запросить цену →	1 SPEAKER SP1

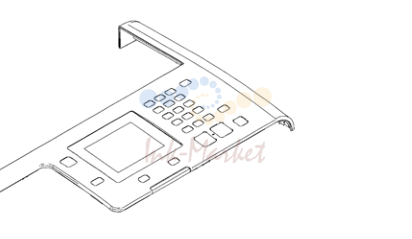

12. Figure 130D

№	Артикул	Описание
1	FC7-6189-000 запросить цену →	1 ROLLER, PICK-UP
2	FC7-6320-000 запросить цену →	2 BUSHING
3	FC7-6321-000 запросить цену →	1 FLAG, DOCUMENT SCANNER
4	FC7-6322-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
5	FC9-1503-000 запросить цену →	1 PLATE, GROUNDING
6	FL3-9296-000 запросить цену →	1 COVER, REAR
7	FL3-9295-000 запросить цену →	1 COVER, FRONT UPPER
8	FC9-1534-000 запросить цену →	1 TRAY, DOCUMENT
9	FC9-1535-000 запросить цену →	1 TRAY, SUB DOCUMENT
10	FL0-1992-000 запросить цену →	1 PANEL, OPEN/CLOSE
11	FC0-4435-000 запросить цену →	1 SHEET, WHITE
12	FE2-2444-000 запросить цену →	1 LABEL, SIZE INDEX
13	FE2-3485-000 запросить цену →	1 PLATE, PAPER SIZE
14	FC9-5655-000 запросить цену →	1 TRAY, SUB
15	FC9-5656-000 запросить цену →	1 GUIDE, DOCUMENT, FRONT
16	FC9-5657-000 запросить цену →	1 GUIDE, DOCUMENT, REAR
17	FC9-7563-000 запросить цену →	1 LABEL, SIZE INDEX
18	FC9-7567-000 запросить цену →	1 LABEL, GLASS CLEANING
19	FL2-6637-000 запросить цену →	1 ROLLER, SEPARATION
20	FL3-2453-000 запросить цену →	2 HINGE, ADF
21	FL3-3539-000 запросить цену →	1 HOLDER, DOCUMENT,RELEASE SHEET
22	FM0-4855-000 запросить цену →	1 PAPER FEED GUIDE ASSEMBLY
23	FM3-9538-000 запросить цену →	1 SEPARATION ROLLER ASSEMBLY
24	XA9-0831-000 запросить цену →	5 SCREW,M3X10
25	FU7-0672-000 запросить цену →	1 GEAR, 24T
26	FU7-2018-000 запросить цену →	1 SPRING, COMPRESSION
27	XA9-0476-000 запросить цену →	2 SCREW,TP M3X8
28	FU8-0895-000 запросить цену →	1 GEAR, 18T
29	FU8-2007-000 запросить цену →	1 SPRING, COMPRESSION
30	HC1-0586-000 запросить цену →	4 RETAINING RING
31	HU1-1022-000 запросить цену →	1 BUSHING

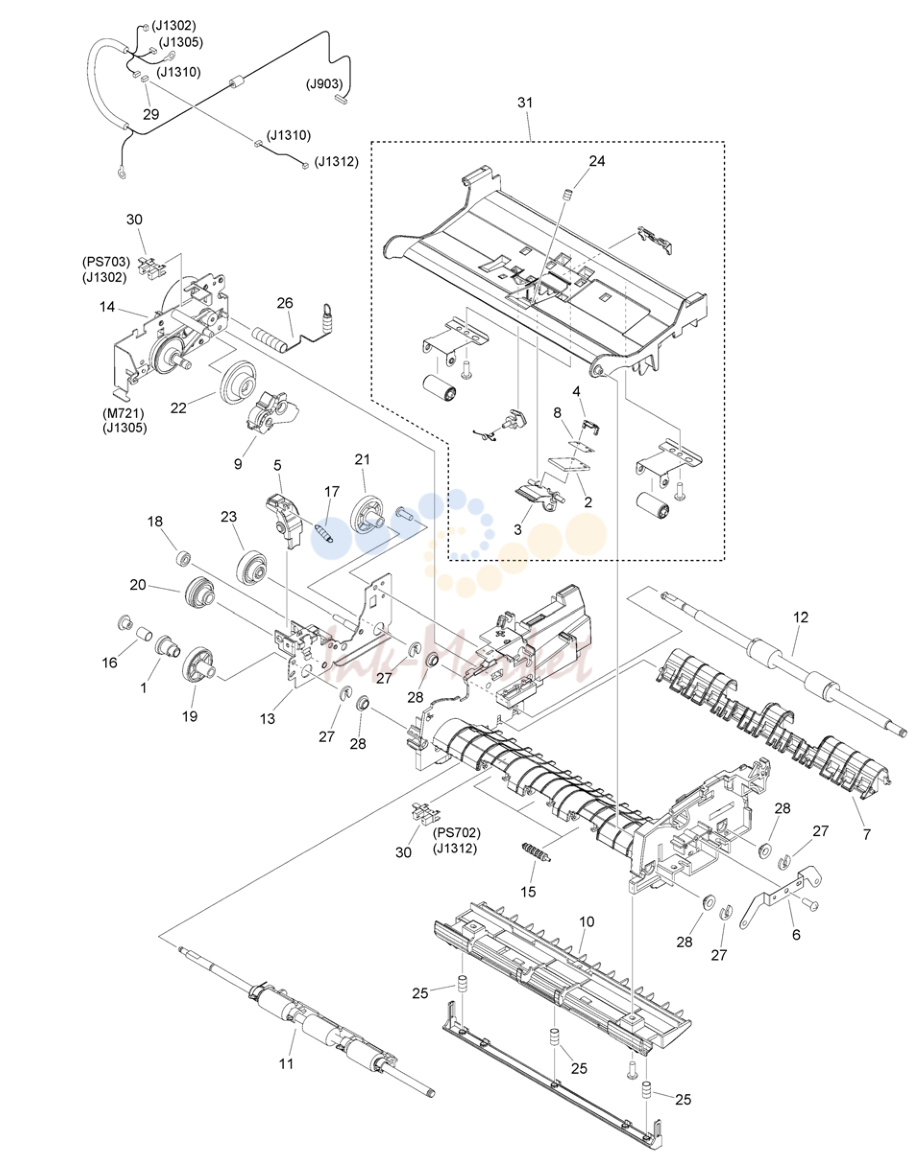

13. Figure 165

№	Артикул	Описание
165	FM0-4856-000 запросить цену →	1 PAPER FEEDER ASSEMBLY ADF model
1	FC7-6052-010 запросить цену →	1 RATCHET, PAPER FEED ROLLER
2	FC7-6297-000 запросить цену →	1 PAD, SEPARATION
3	FC7-6299-000 запросить цену →	1 HOLDER, SEPARATION PAD
4	FC7-6300-000 запросить цену →	1 CLAMP, SEPARATION PAD
5	FC9-1512-000 запросить цену →	1 LEVER, RELEASE
6	FC9-1523-000 запросить цену →	1 PLATE, ROLLER GROUNDING
7	FC9-1526-000 запросить цену →	1 GUIDE, PAPER DELIVERY
8	FC9-5654-000 запросить цену →	1 SHEET, SEPARATION PAD
9	FL3-1431-000 запросить цену →	1 ARM, SEPARATION SWING
10	FL3-1437-000 запросить цену →	1 GUIDE LOWER ASSEMBLY
11	FM4-1885-000 запросить цену →	1 PAPER FEED ROLLER ASSEMBLY
12	FL3-2458-000 запросить цену →	1 PAPER DELIVERY ROLLER ASS'Y
13	FM4-1880-000 запросить цену →	1 DRIVE PLATE ASSEMBLY
14	FM0-4858-000 запросить цену →	1 MOTOR DRIVE ASS'Y M721
15	FU5-6992-000 запросить цену →	3 ROLLER, AUXILIARY
16	FU6-2998-000 запросить цену →	1 SPRING, COMPRESSION
17	FU6-2999-000 запросить цену →	1 SPRING, TENSION
18	FU7-0667-000 запросить цену →	1 GEAR, 20T
19	FU7-0668-000 запросить цену →	1 GEAR, 54T
20	FU7-0669-000 запросить цену →	1 GEAR, 46T/23T
21	FU7-0671-000 запросить цену →	1 GEAR, 36T
22	FU7-0676-000 запросить цену →	1 GEAR, 21T/42T
23	FU7-0678-000 запросить цену →	1 GEAR, 51T/17T
24	FU7-2016-000 запросить цену →	1 SPRING, COMPRESSION
25	FU8-2008-000 запросить цену →	3 SPRING, COMPRESSION
26	FU8-2010-000 запросить цену →	1 SPRING, COMPRESSION
27	HC1-0586-000 запросить цену →	4 RETAINING RING
28	HU1-1022-000 запросить цену →	4 BUSHING
29	VS1-7207-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
30	WG8-5696-000 запросить цену →	2 PHOTO INTERRUPTER, TLP1243 PS702,PS703
31	FM4-1882-000 запросить цену →	1 GUIDE ASSEMBLY, UPPER

14. Figure 300

№	Артикул	Описание
1	FC9-1650-000 запросить цену →	1 BELT, TIMING
2	FC9-2101-000 запросить цену →	1 MOUNT, SUPPORTER
3	FC9-7571-000 запросить цену →	2 SPACER, CIS RANK_B
3	FC9-7573-000 запросить цену →	2 SPACER, CIS RANK_A
3	FC9-7574-000 запросить цену →	2 SPACER, CIS RANK_C
4	FK3-1884-000 запросить цену →	1 CABLE, FLAT
5	FK4-2614-000 запросить цену →	1 CABLE, FLAT
6	FM0-3591-000 запросить цену →	1 READER COVER UNIT
7	FM4-3653-000 запросить цену →	1 CABLE, READER
8	FM4-4301-000 запросить цену →	1 DC MOTOR ASSEMBLY M720
9	FM4-9076-000 запросить цену →	1 CONTACT IMAGE SENSOR ASS'Y CIS
10	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
11	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
12	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 PS701
13	XA9-0476-000 запросить цену →	10 SCREW,TP M3X8
