Canon MF 6100/ 6140/ 6160/ 6180/ 5950/ 5960/ D1320/ D1350/ D1370 — каталог запчастей со схемами

Содержание

• 1. Contents
• 2. NPN RF ACCESSORIES
• 3. NPN RF EXTERNAL COVERS, PANELS, ETC. MF5900 Series
• 4. FIGURE 100A
• 5. NPN RF INTERNAL COMPONENTS 1
• 6. NPN RF INTERNAL COMPONENTS 2
• 7. NPN RF INTERNAL COMPONENTS 3

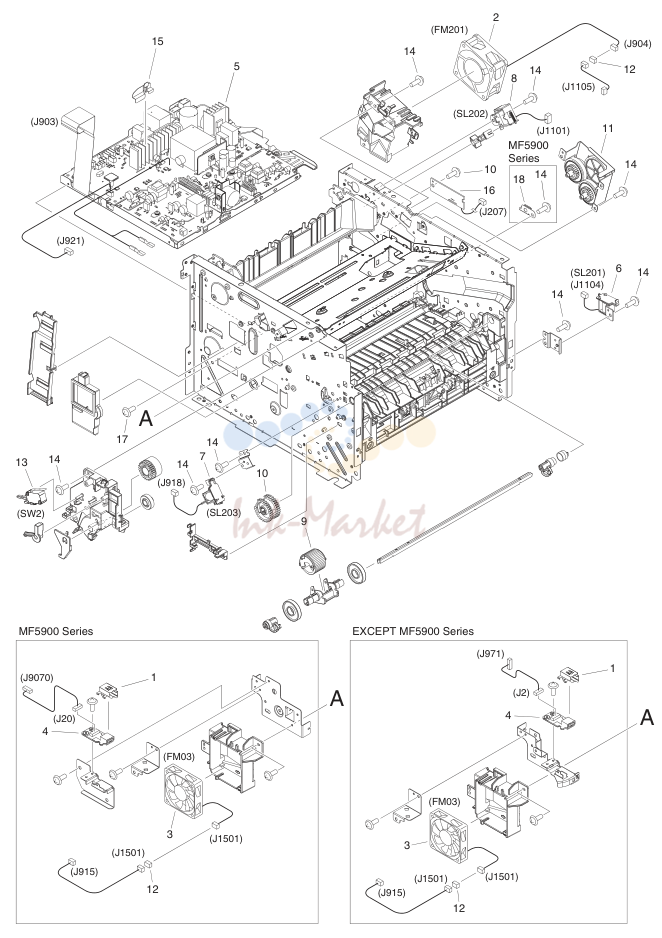

• 8. NPN RF INTERNAL COMPONENTS 4

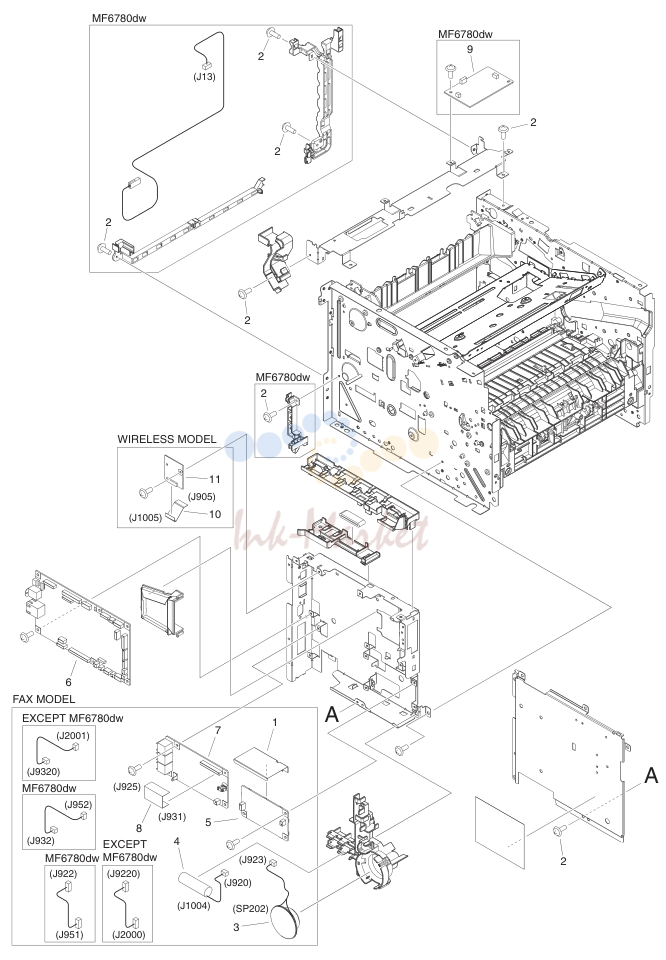

• 9. NPN RF INTERNAL COMPONENTS 5

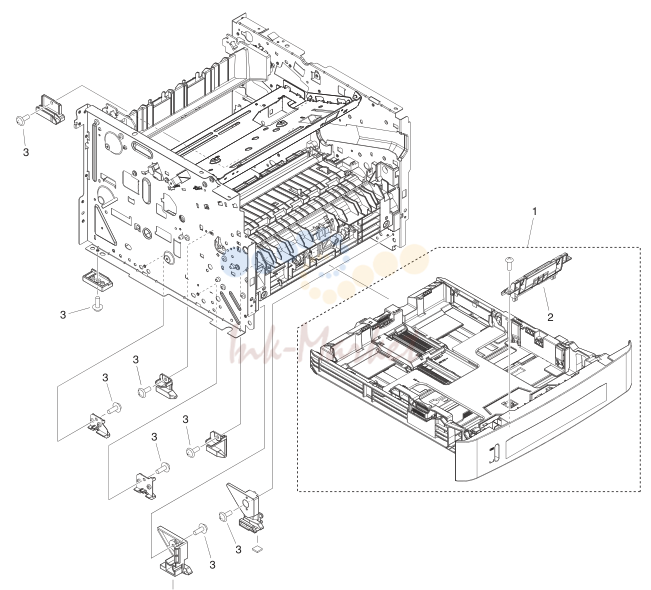

• 10. NPN RF INTERNAL COMPONENTS 6 MF5900 Series

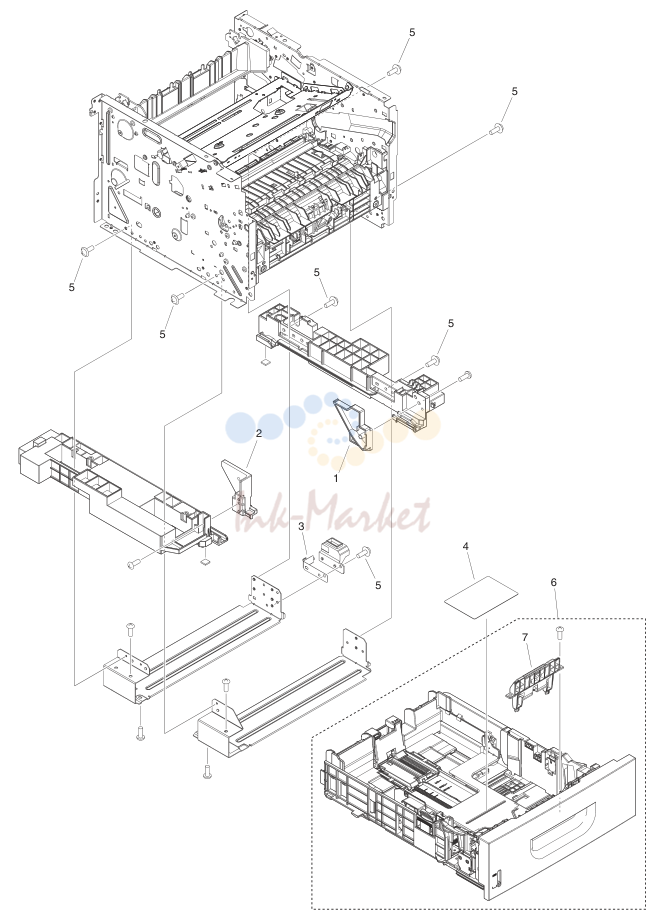

• 11. FIGURE 106A

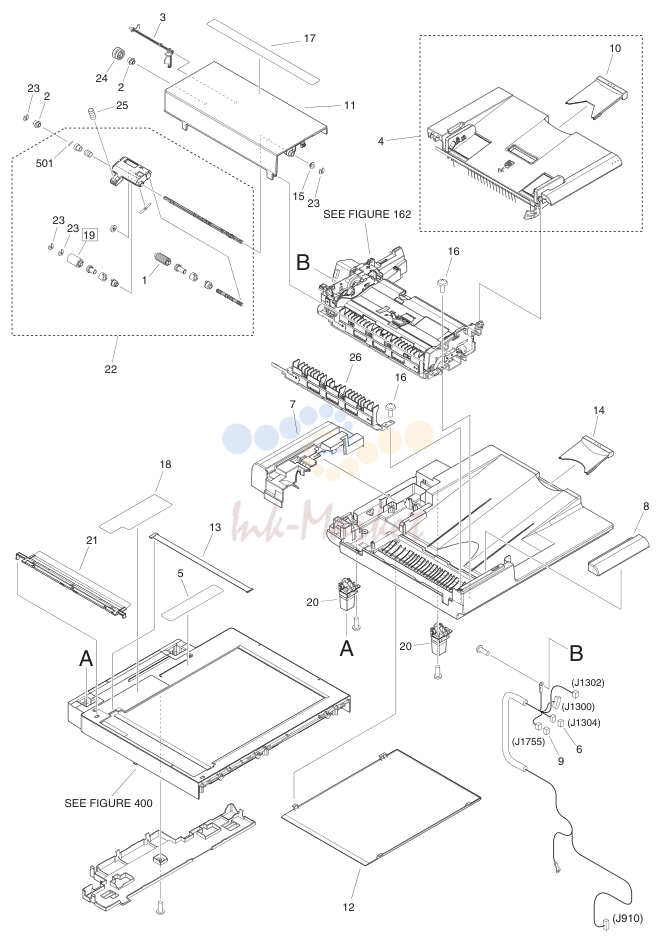

• 12. NPN RF READER/ADF ASSEMBLY MF5900 Series

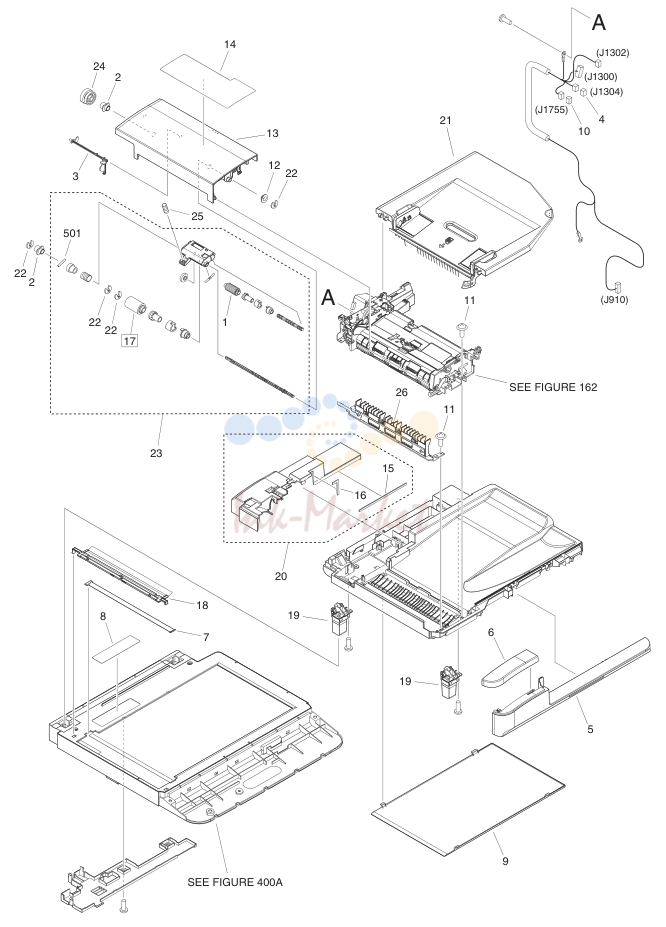

• 13. FIGURE 160A

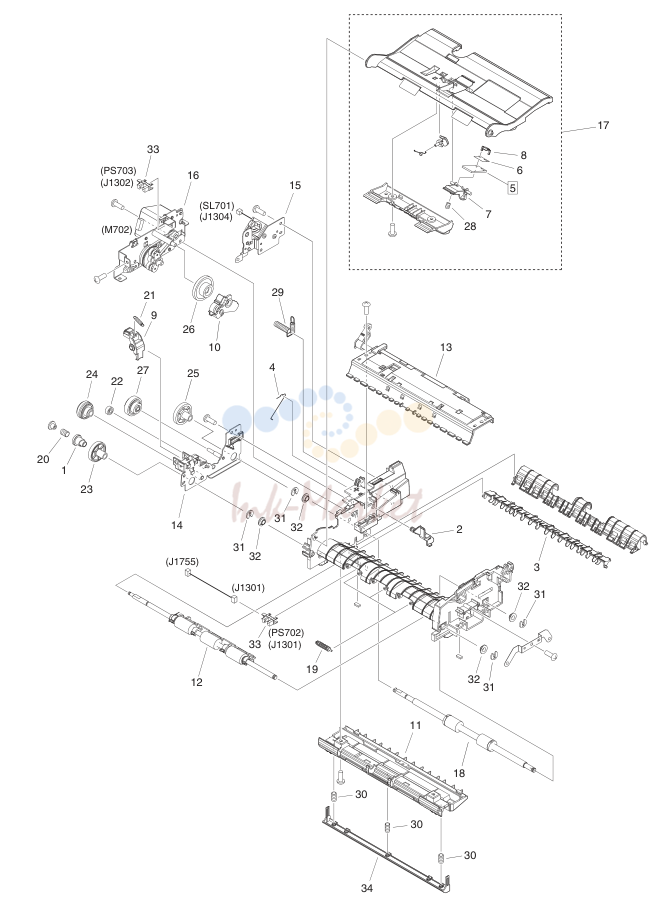

• 14. NPN RF PAPER FEEDER ASSEMBLY

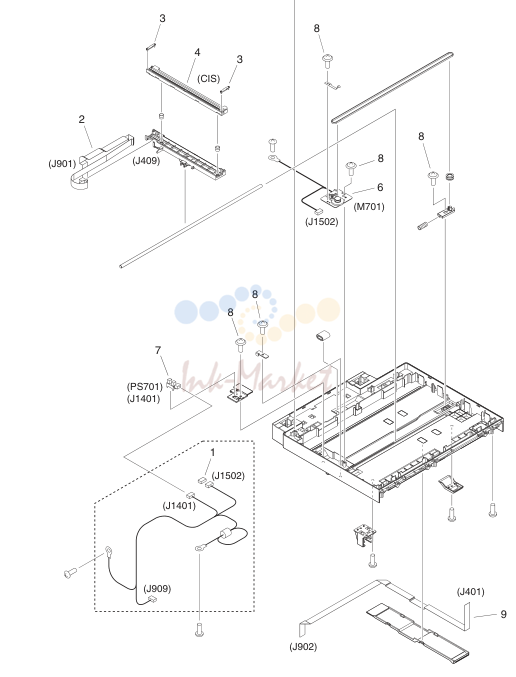

• 15. FM4-6601-000 1 READER ASSEMBLY MF5900 Series

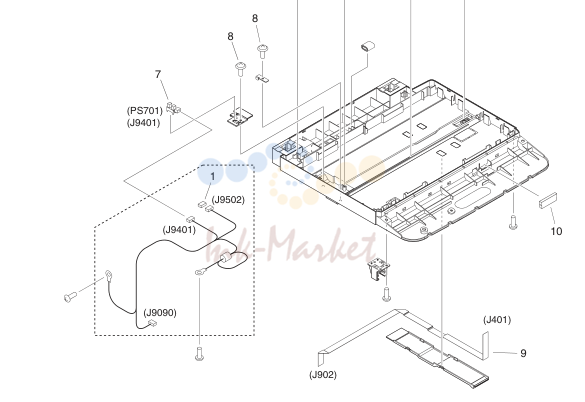

• 16. FIGURE 400A

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-3
100			EXTERNAL COVERS, PANELS, ETC.(MF5900 Series) .......2-6
101			INTERNAL COMPONENTS 1 .............................................2-14
102			INTERNAL COMPONENTS 2 .............................................2-16
103			INTERNAL COMPONENTS 3 .............................................2-18
104			INTERNAL COMPONENTS 4 .............................................2-20
105			INTERNAL COMPONENTS 5 .............................................2-22
106			INTERNAL COMPONENTS 6 (MF5900 Series) ..................2-24
160			READER/ADF ASSEMBLY (MF5900 Series) ......................2-28
162			PAPER FEEDER ASSEMBLY .............................................2-34
400			READER ASSEMBLY (MF5900 Series) ..............................2-37
100			EXTERNAL COVERS, PANELS, ETC.(MF5900 Series)....................................2-6
101			INTERNAL COMPONENTS 1..........................................................................2-14
102			INTERNAL COMPONENTS 2..........................................................................2-16
103			INTERNAL COMPONENTS 3..........................................................................2-18
104			INTERNAL COMPONENTS 4..........................................................................2-20
105			INTERNAL COMPONENTS 5..........................................................................2-22
106			INTERNAL COMPONENTS 6 (MF5900 Series)...............................................2-24
160			READER/ADF ASSEMBLY (MF5900 Series)...................................................2-28
162			PAPER FEEDER ASSEMBLY..........................................................................2-34
400			READER ASSEMBLY (MF5900 Series)...........................................................2-37

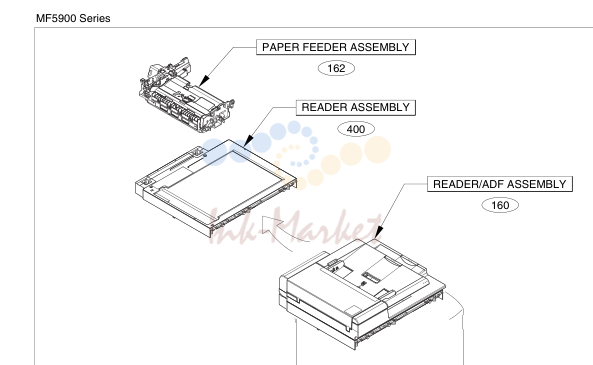

2. NPN RF ACCESSORIES

№	Артикул	Альт. артикул	Описание
1	FK3-2798-000 запросить цену →		1 CD-ROM, USER SOFTWARE MF6780dw
1	FK3-2783-000 запросить цену →		1 CD-ROM, USER SOFTWARE MF5900 Series US English
1	FK3-2791-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2785-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2789-000 запросить цену →		1 CD-ROM, USER SOFTWARE MF5900 Series English
1	FK3-2790-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2786-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2787-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2788-000 запросить цену →		1 CD-ROM, USER SOFTWARE English,Russian,Dutch,Pol
1	FK3-2796-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2794-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2793-000 запросить цену →		1 CD-ROM, USER SOFTWARE D1300 Series US English
1	FK3-2797-000 запросить цену →		1 CD-ROM, USER SOFTWARE
2	FK2-5274-000 запросить цену →		1 CABLE, USB TW,LTN,SG,CN,KR,AU
3	FC0-3201-000 запросить цену →		1 LABEL, CONTROL PANEL MF5960dn CA,LTN
4	FC0-3200-000 запросить цену →		1 LABEL, CONTROL PANEL D1350 CA,LTN
5	FC9-2190-000 запросить цену →		1 LABEL, DESTINATION FAX model EXCEPT JP
6	HH2-2824-000 запросить цену →		1 MODULAR CORD, 2P
7	QK1-6455-000 запросить цену →		1 CORD, MODULAR FAX model AU
8	QK1-6441-000 запросить цену →		1 CORD, MODULAR FAX model EUR
9	QK1-6443-000 запросить цену →		1 PLUG FAX model DE
10	QK1-6446-000 запросить цену →		1 PLUG FAX model FR
11	QK1-6449-000 запросить цену →		1 PLUG FAX model IT
12	FK2-4390-000 запросить цену →		1 CORD, POWER 100V JP
13	FH2-7080-000 запросить цену →		1 CORD, POWER 230V LTN,SG,KR,EUR
14	FK2-9583-000 запросить цену →		1 CORD, POWER 120V US,CA,LTN
15	FH2-7082-000 запросить цену →		1 CORD, POWER 230V AU
16	FK2-1311-000 запросить цену →		1 CORD, POWER 120V TW
17	FH2-7170-000 запросить цену →		1 CORD, POWER 230V CN
18	FM4-2097-000 запросить цену →		1 HANDSET UNIT TW
18	HK1-0516-010 запросить цену →		1 HANDSET UNIT CN
19	HB1-4978-000 запросить цену →		1 HOLDER, HANDSET CRADLE TW,CN
20	HC1-2034-000 запросить цену →		2 RIVET TW,CN

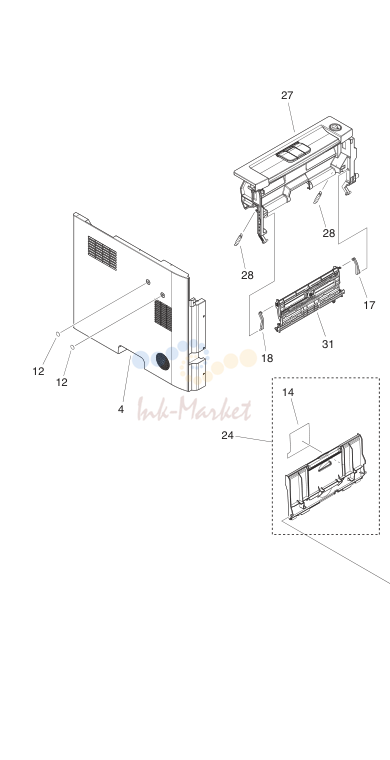

3. NPN RF EXTERNAL COVERS, PANELS, ETC. MF5900 Series

№	Артикул	Альт. артикул	Описание
1	FC0-0531-000 запросить цену →		1 EMBLEM
2	FC9-2131-000 запросить цену →		1 COVER, MULTI FEED
3	FC9-2132-000 запросить цену →		1 COVER, FRONT UPPER,
4	FC9-2135-000 запросить цену →		1 COVER, LEFT
5	FC0-3136-000 запросить цену →		1 COVER, LEFT, REAR
6	FC9-2137-000 запросить цену →		1 COVER, RIGHT
7	FC9-2138-000 запросить цену →		1 COVER, REAR RIGHT
8	FC9-2139-000 запросить цену →		1 COVER, UPPER
9	FC0-3163-000 запросить цену →		1 COVER, ONE-TOUCH US,CA,LTN
9	FC0-4146-000 запросить цену →		1 COVER, ONE-TOUCH EUR
9	FC0-4147-000 запросить цену →		1 COVER, ONE-TOUCH LTN,SG,AU
9	FC0-4148-000 запросить цену →		1 COVER, ONE-TOUCH CN
9	FC0-4149-000 запросить цену →		1 COVER, ONE-TOUCH KR
10	FL3-5854-000 запросить цену →		1 PANEL, CONTROL, LOWER
11	FC0-3192-000 запросить цену →		1 PLATE, LOGO
12	HB1-5537-000 запросить цену →		2 SHEET,BLANKING
13	FC9-4897-000 запросить цену →		1 LABEL, SIZE EXCHANGE
14	FC9-7005-000 запросить цену →		1 LABEL, SIZE, MANUAL FEED
15	FC0-4173-000 запросить цену →		1 COVER, FRONT UPPER,
16	FC9-8934-000 запросить цену →		1 LABEL, HIGH TMP. CAUTION
17	RC2-6273-000 запросить цену →		1 HINGE, MULTI-PURPOSE, RIGHT
18	RC2-8291-000 запросить цену →		1 HINGE, MULTI-PURPOSE, LEFT
19	FC9-8941-000 запросить цену →		1 LABEL, USB
20	FC9-8943-000 запросить цену →		1 LABEL, HIGH TMP. CAUTION
21	FC9-8944-000 запросить цену →		1 ELIMINATOR, STATIC CHARGE
22	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8
23	FM3-9791-000 запросить цену →		1 REAR COVER ASSEMBLY
24	FM3-9793-000 запросить цену →		1 EXPANSION TRAY ASSEMBLY
25	FM3-9816-000 запросить цену →		1 HINGE ASSEMBLY
26	FM4-9761-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF5980dw CA,LTN
26	FM4-9763-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF5980dw LTN,SG,AU
26	FM4-9765-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF5980dw EUR
26	FM4-9762-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF5960dn
26	FM4-9826-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF5950dw US,CA,LTN
26	FM4-9766-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF5950dw CN
26	FM4-9767-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF5950dw KR
26	FM4-9764-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF5940dn
27	FM4-5370-000 запросить цену →		1 INNER COVER ASSEMBLY
28	RU5-2895-000 запросить цену →		2 SPRING, TENSION
29	FC8-9837-000 запросить цену →		1 COVER, FRONT
30	RM1-6441-000 запросить цену →		1 DUPLEXING PAPER FEED ASS'Y
31	RM1-6427-000 запросить цену →		1 MP LIFTING PLATE ASSEMBLY

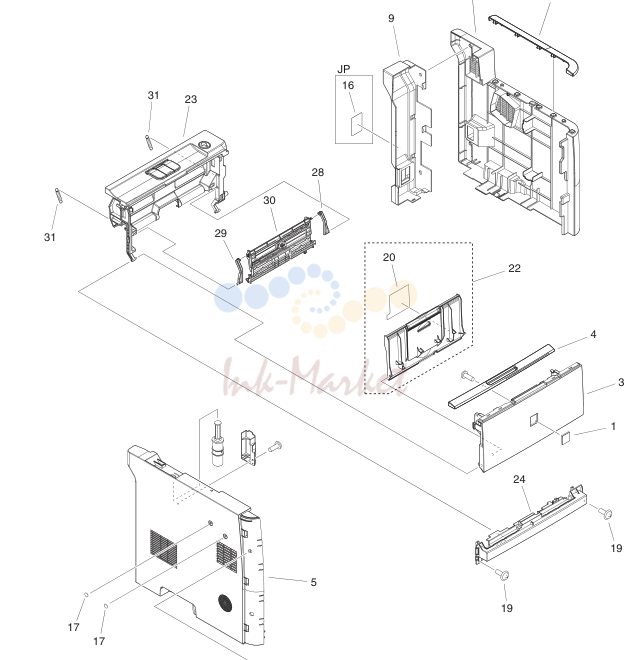

4. FIGURE 100A

№	Артикул	Альт. артикул	Описание
1	FC5-5256-000 запросить цену →		1 EMBLEM Satera MF6780dw
1	FC7-0496-000 запросить цену →		1 EMBLEM EXCEPT JP
2	FC0-4168-000 запросить цену →		1 COVER, UPPER
3	FC9-2007-000 запросить цену →		1 COVER, MULTI FEED
4	FC0-4170-000 запросить цену →		1 COVER, MULTI FEED UPPER
5	FC0-3132-000 запросить цену →		1 COVER, LEFT
6	FL3-5852-000 запросить цену →		1 COVER, FRONT, LEFT
7	FC0-3133-000 запросить цену →		1 COVER, LEFT, REAR FAX model
7	FC0-3162-000 запросить цену →		1 COVER, LEFT, REAR EXCEPT FAX model US
8	FC9-2055-000 запросить цену →		1 COVER, RIGHT
9	FC9-2056-000 запросить цену →		1 COVER, REAR RIGHT
10	FC0-4169-000 запросить цену →		1 COVER, RIGHT, UPPER
11	FC9-8944-000 запросить цену →		1 ELIMINATOR, STATIC CHARGE
12	FC9-2166-000 запросить цену →		2 SHEET, ELES. PREVENTION
13	FC9-8934-000 запросить цену →		1 LABEL, HIGH TMP. CAUTION
14	FC9-8943-000 запросить цену →		1 LABEL, HIGH TMP. CAUTION
15	FC0-3196-000 запросить цену →		1 LABEL, USB
16	FU7-8091-000 запросить цену →		1 LABEL,GROUNDING CAUTION JP
17	HB1-5537-000 запросить цену →		2 SHEET,BLANKING
18	FC9-4897-000 запросить цену →		1 LABEL, SIZE EXCHANGE
19	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8
20	FC0-6761-000 запросить цену →		1 LABEL, SIZE, MANUAL FEED JP
20	FC9-7005-000 запросить цену →		1 LABEL, SIZE, MANUAL FEED EXCEPT JP
21	FM3-9791-000 запросить цену →		1 REAR COVER ASSEMBLY
22	FM4-9829-000 запросить цену →		1 EXPANSION TRAY ASSEMBLY JP
22	FM3-9793-000 запросить цену →		1 EXPANSION TRAY ASSEMBLY EXCEPT JP
23	FM4-9783-000 запросить цену →		1 INNER COVER ASSEMBLY
24	FC9-2016-000 запросить цену →		1 COVER, FRONT, LOWER
25	FM4-9772-000 запросить цену →		1 CONTROL PANEL ASSEMBLY MF6780dw
25	FM4-9773-000 запросить цену →		1 CONTROL PANEL ASSEMBLY D1380
25	FM4-9770-000 запросить цену →		1 CONTROL PANEL ASSEMBLY D1370
25	FM4-9774-000 запросить цену →		1 CONTROL PANEL ASSEMBLY D1350 TW
25	FM4-9771-000 запросить цену →		1 CONTROL PANEL ASSEMBLY D1350 US,CA,LTN
25	FM4-9775-000 запросить цену →		1 CONTROL PANEL ASSEMBLY D1320
26	FM3-9816-000 запросить цену →		1 HINGE ASSEMBLY
27	FC0-4144-000 запросить цену →		1 COVER, ONE-TOUCH FAX model D1380
27	FC0-4141-000 запросить цену →		1 COVER, ONE-TOUCH FAX model D1370
27	FC0-4145-000 запросить цену →		1 COVER, ONE-TOUCH FAX model D1350 TW
27	FC0-4142-000 запросить цену →		1 COVER, ONE-TOUCH
27	FC0-4143-000 запросить цену →		1 COVER, ONE-TOUCH FAX model MF6780dw
27	FC0-3108-000 запросить цену →		1 COVER, ONE-TOUCH EXCEPT FAX model
28	RC2-6273-000 запросить цену →		1 HINGE, MULTI-PURPOSE, RIGHT
29	RC2-8291-000 запросить цену →		1 HINGE, MULTI-PURPOSE, LEFT
30	RM1-6427-000 запросить цену →		1 MP LIFTING PLATE ASSEMBLY
31	RU5-2895-000 запросить цену →		2 SPRING, TENSION
32	RM1-6441-000 запросить цену →		1 DUPLEXING PAPER FEED ASS'Y

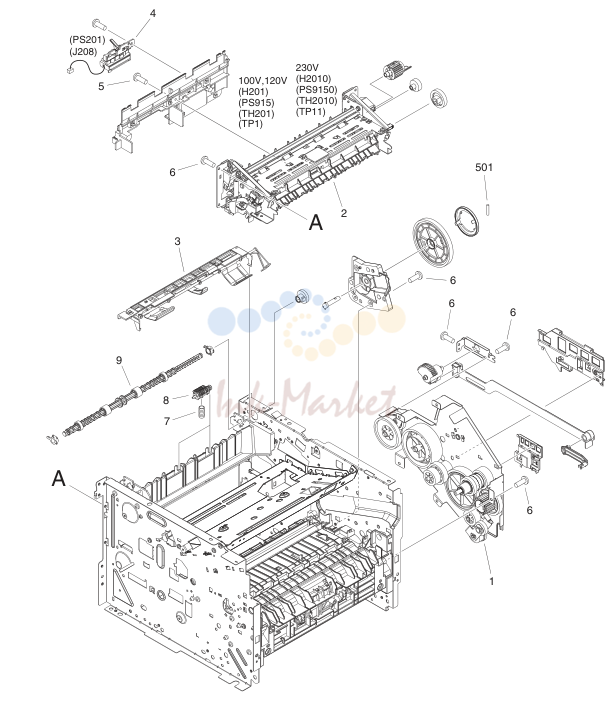

5. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Альт. артикул	Описание
1	RM1-6421-000 запросить цену →		1 MAIN DRIVE ASS'Y MF5900 Series
1	FM3-9797-000 запросить цену →		1 MAIN DRIVE ASSEMBLY EXCEPT MF5900 Series
2	FM3-9088-000 запросить цену →		1 FIXING ASS'Y
2	RM1-6405-000 запросить цену →		1 FIXING ASS'Y
2	RM1-6406-000 запросить цену →		1 FIXING ASS'Y H2010,PS9150,TH2010,T
3	RM1-6401-000 запросить цену →		1 PAPER RETAINING DELIVERY ASS'Y
4	RM1-6445-000 запросить цену →		1 REVERSE SENSOR ASS'Y PS201
5	XA9-1503-000 запросить цену →		AR SCREW, TAP, M3X6
6	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8
7	RU6-2610-000 запросить цену →		2 SPRING, COMPRESSION
8	RL1-2111-000 запросить цену →		2 FACE-DOWN ROLLER UNIT
9	RL1-2112-000 запросить цену →		1 ROLLER, FACE-DOWN
501	XD3-2300-322 запросить цену →		1 PIN

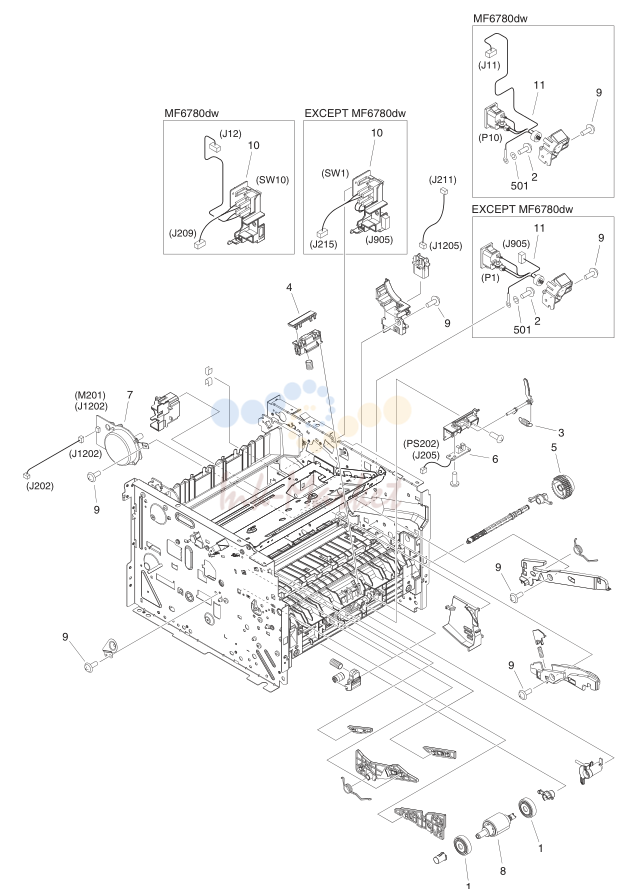

6. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Альт. артикул	Описание
1	RC2-6130-000 запросить цену →		2 ROLLER, CASSETTE PAPER PICK-UP
2	XA9-0994-000 запросить цену →		1 SCREW, TP, M4X6
3	RU5-2898-000 запросить цену →		1 SPRING, TENSION
4	RL1-2115-000 запросить цену →		1 PAD, MULTI-PURPOSE SEPARATION
5	RM1-1301-000 запросить цену →		1 PAPER PICK-UP GEAR ASS'Y
6	RM1-6350-000 запросить цену →		1 MULTI-PURPOSE SENSOR PCB ASS'Y PS202
7	RM1-6378-000 запросить цену →		1 MAIN MOTOR ASS'Y M201
8	RM1-6414-000 запросить цену →		1 PAPER PICK-UP ROLLER ASS'Y
9	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8
10	FM4-9787-000 запросить цену →		1 MAIN SWITCH UNIT MF6780dw SW10
10	FM4-5367-000 запросить цену →		1 MAIN SWITCH UNIT EXCEPT MF6780dw SW1
11	FM4-9055-000 запросить цену →		1 INLET CABLE ASSEMBLY MF6780dw P10
11	FM4-5386-000 запросить цену →		1 INLET CABLE ASSEMBLY EXCEPT MF6780dw P1
501	XD1-3100-407 запросить цену →		1 LOCK-WASHER, SPRING

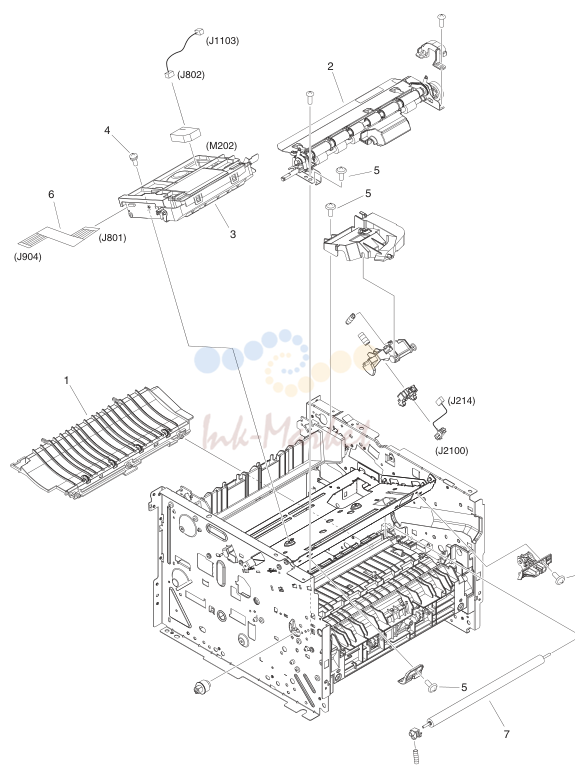

7. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Альт. артикул	Описание
1	RM1-6402-000 запросить цену →		1 PAPER FEED GUIDE ASS'Y
2	RM1-6419-000 запросить цену →		1 REGISTRATION ASS'Y
3	RM1-6424-000 запросить цену →		1 SCANNER ASS'Y M202
4	XA9-1420-000 запросить цену →		AR SCREW, W/WASHER, M3X8
5	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8
6	FK3-0730-000 запросить цену →		1 CABLE, FLAT
7	RM1-6450-000 запросить цену →		1 TRANSFER ROLLER ASS'Y

8. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Альт. артикул	Описание
1	FC9-2142-000 запросить цену →		1 PLATE, USB GROUNDING
2	FK2-2064-000 запросить цену →		1 FAN FM201
3	FK3-0732-000 запросить цену →		1 FAN FM03
4	FM4-3989-000 запросить цену →		1 USB PCB ASSEMBLY
5	FM4-9009-000 запросить цену →		1 ENGINE CONTROLLER PCB ASS'Y 120V MF5900 Series
5	FM4-9011-000 запросить цену →		1 ENGINE CONTROLLER PCB ASS'Y
5	FM4-9010-000 запросить цену →		1 ENGINE CONTROLLER PCB ASS'Y 230V MF5900 Series
5	FM4-9012-000 запросить цену →		1 ENGINE CONTROLLER PCB ASS'Y
6	RK2-2729-000 запросить цену →		1 SOLENOID SL201
7	RK2-2731-000 запросить цену →		1 SOLENOID SL203
8	RK2-2733-000 запросить цену →		1 SOLENOID SL202
9	RL1-2120-000 запросить цену →		1 ROLLER,MULTI-PURPOSE PICK-UP
10	RM1-4275-000 запросить цену →		1 PAPER PICK-UP GEAR ASS'Y
11	RM1-6423-000 запросить цену →		1 REVERSE DRIVE ASS'Y
12	VS1-7177-003 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
13	WC4-5171-000 запросить цену →		1 MICROSWITCH SW2
14	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8
15	FC9-8942-000 запросить цену →		1 SHEET, PROTECTIVE
16	FM4-1605-000 запросить цену →		1 CONNECTING PCB ASS'Y
17	XA9-1503-000 запросить цену →		AR SCREW, TAP, M3X6
18	RC2-1568-000 запросить цену →		1 PLATE, GROUNDING MF5900 Series

9. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Альт. артикул	Описание
1	FC0-3182-000 запросить цену →		1 SHEET, CABLE PROTECTION FAX model
2	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8
3	FK3-1826-000 запросить цену →		1 SPEAKER FAX model SP202
4	FK3-1626-000 запросить цену →		1 BATTERY, NI-MH FAX model
5	FM4-8967-000 запросить цену →		1 P-CI PCB ASSEMBLY FAX model MF6780dw
5	FM4-8968-000 запросить цену →		1 OFFHOOK PCB ASSEMBLY
6	FM4-9214-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY MF6780dw
6	FM4-9211-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY MF5980dw
6	FM4-9209-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY MF5960dn
6	FM4-9210-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY MF5950dw
6	FM4-9208-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY MF5940dn
6	FM4-9212-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY D1380
6	FM4-9213-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY D1370
6	FM4-8947-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY D1350
6	FM4-8946-000 запросить цену →		1 MAIN CONTROLLER PCB ASSEMBLY D1320
7	FM4-8963-000 запросить цену →		1 NCU PCB ASSEMBLY FAX model JP
7	FM4-8965-000 запросить цену →		1 NCU PCB ASSEMBLY FAX model EUR
7	FM4-8964-000 запросить цену →		1 NCU PCB ASSEMBLY
8	FK3-1820-000 запросить цену →		1 CABLE, FLAT FAX model
9	FM4-9008-000 запросить цену →		1 ARRESTOR PCB ASSEMBLY MF6780dw
10	FK3-1821-000 запросить цену →		1 CABLE, FLAT WIRELESS model
11	FM4-9831-000 запросить цену →		1 WIRELESS LAN PCB ASSEMBLY WIRELESS model

10. NPN RF INTERNAL COMPONENTS 6 MF5900 Series

№	Артикул	Альт. артикул	Описание
1	FM3-8839-000 запросить цену →		1 CASSETTE ASS'Y
2	RM1-6397-000 запросить цену →		1 SEPARATION PAD HOLDER ASS'Y
3	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8

11. FIGURE 106A

№	Артикул	Альт. артикул	Описание
1	FC9-2068-000 запросить цену →		1 GUIDE, CASSETTE, RIGHT
2	FC9-2069-000 запросить цену →		1 GUIDE, CASSETTE, LEFT
3	FC9-2071-000 запросить цену →		1 SPRING, LEAF
4	FC9-4891-000 запросить цену →		1 LABEL, EXCHANGE CONTROL PANEL
5	XA9-1671-000 запросить цену →		AR SCREW, D, M3X8
6	FM3-9798-000 запросить цену →		1 CASSETTE ASSEMBLY
7	RM1-6454-000 запросить цену →		1 SEPARATION PAD ASS'Y

12. NPN RF READER/ADF ASSEMBLY MF5900 Series

№	Артикул	Альт. артикул	Описание
1	FC7-6189-000 запросить цену →		1 ROLLER, PICK-UP
2	FC7-6320-000 запросить цену →		2 BUSHING
3	FC7-6321-000 запросить цену →		1 FLAG, DOCUMENT SCANNER
4	FM4-1876-000 запросить цену →		1 DOCUMENT TRAY ASSEMBLY
5	FC9-1494-000 запросить цену →		1 LABEL, COPY PROHIBITION US,CA,LTN,EUR
5	FC9-5111-000 запросить цену →		1 LABEL, COPY PROHIBITION LTN,SG,AU,CN,KR
6	VS1-7177-002 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
7	FC9-1532-000 запросить цену →		1 COVER, REAR
8	FC9-1533-000 запросить цену →		1 COVER, FRONT UPPER
9	VS1-7207-004 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
10	FC9-1535-000 запросить цену →		1 TRAY, SUB DOCUMENT
11	FC9-1536-000 запросить цену →		1 PANEL, OPEN/CLOSE
12	FC9-1539-000 запросить цену →		1 SHEET, WHITE
13	FC9-5109-000 запросить цену →		1 PLATE, PAPER SIZE A SIZE
13	FC9-7575-000 запросить цену →		1 PLATE, PAPER SIZE INCH/A SIZE
13	FC9-7576-000 запросить цену →		1 PLATE, PAPER SIZE INCH/AB SIZE
14	FC9-5655-000 запросить цену →		1 TRAY, SUB
15	HU1-1022-000 запросить цену →		1 BUSHING
16	XA9-0831-000 запросить цену →		7 SCREW,M3X10
17	FC9-7563-000 запросить цену →		1 LABEL, SIZE INDEX A SIZE
17	FC9-7562-000 запросить цену →		1 LABEL, SIZE INDEX INCH/A SIZE
17	FC9-7564-000 запросить цену →		1 LABEL, SIZE INDEX INCH/AB SIZE
18	FC9-7567-000 запросить цену →		1 LABEL, GLASS CLEANING A SIZE
18	FC9-7566-000 запросить цену →		1 LABEL, GLASS CLEANING INCH/A SIZE
18	FC9-7568-000 запросить цену →		1 LABEL, GLASS CLEANING INCH/AB SIZE
19	FL2-6637-000 запросить цену →		1 ROLLER, SEPARATION [DP]
20	FL3-2453-000 запросить цену →		2 HINGE, ADF
21	FL3-3539-000 запросить цену →		1 HOLDER, DOCUMENT,RELEASE SHEET
22	FM3-9538-000 запросить цену →		1 SEPARATION ROLLER ASSEMBLY
23	HC1-0586-000 запросить цену →		4 RETAINING RING
24	FU7-0672-000 запросить цену →		1 GEAR, 24T
25	FU7-2018-000 запросить цену →		1 SPRING, COMPRESSION
26	FM4-1883-000 запросить цену →		1 PAPER FEED GUIDE ASSEMBLY
501	XD9-0219-000 запросить цену →		1 PIN, DOWEL

13. FIGURE 160A

№	Артикул	Альт. артикул	Описание
1	FC7-6189-000 запросить цену →		1 ROLLER, PICK-UP
2	FC7-6320-000 запросить цену →		2 BUSHING
3	FC7-6321-000 запросить цену →		1 FLAG, DOCUMENT SCANNER
4	VS1-7177-002 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
5	FC9-1496-000 запросить цену →		1 COVER, ADF, FRONT LOWER
6	FC9-4998-000 запросить цену →		1 COVER, ADF, FRONT UPPER
7	FC9-1486-000 запросить цену →		1 PLATE, PAPER SIZE INCH/A SIZE
7	FC9-5110-000 запросить цену →		1 PLATE, PAPER SIZE INCH/AB SIZE
7	FC9-5115-000 запросить цену →		1 PLATE, PAPER SIZE A/B SIZE
8	FC9-1494-000 запросить цену →		1 LABEL, COPY PROHIBITION US,CA,LTN
8	FC9-5111-000 запросить цену →		1 LABEL, COPY PROHIBITION JP,TW,CN
9	FC9-1499-000 запросить цену →		1 SHEET, WHITE
10	VS1-7207-004 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
11	XA9-0831-000 запросить цену →		7 SCREW,M3X10
12	HU1-1022-000 запросить цену →		1 BUSHING
13	FC9-4999-000 запросить цену →		1 PANEL, OPEN/CLOSE
14	FU7-8987-000 запросить цену →		1 LABEL, GLASS CLEANING INCH/A SIZE
14	FU7-8988-000 запросить цену →		1 LABEL, GLASS CLEANING INCH/AB SIZE
14	FU7-8986-000 запросить цену →		1 LABEL, GLASS CLEANING A/B SIZE MF6780dw
15	FC9-5660-000 запросить цену →		1 CUSHION
16	FC9-5661-000 запросить цену →		1 CUSHION
17	FL2-6637-000 запросить цену →		1 ROLLER, SEPARATION [DP]
18	FL3-3539-000 запросить цену →		1 HOLDER, DOCUMENT,RELEASE SHEET
19	FL3-1430-000 запросить цену →		2 HINGE, ADF
20	FL3-1439-000 запросить цену →		1 ADF REAR COVER ASS'Y
21	FM4-1888-000 запросить цену →		1 DOCUMENT TRAY ASSEMBLY
22	HC1-0586-000 запросить цену →		4 RETAINING RING
23	FM3-9538-000 запросить цену →		1 SEPARATION ROLLER ASSEMBLY
24	FU7-0672-000 запросить цену →		1 GEAR, 24T
25	FU7-2018-000 запросить цену →		1 SPRING, COMPRESSION
26	FM4-1883-000 запросить цену →		1 PAPER FEED GUIDE ASSEMBLY

14. NPN RF PAPER FEEDER ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FC7-6052-010 запросить цену →		1 RATCHET, PAPER FEED ROLLER
2	FC7-6182-000 запросить цену →		1 LEVER, ROLLER RELEASE
3	FC7-6278-000 запросить цену →		1 FLAPPER, PAPER DELIVERY
4	FC7-6281-000 запросить цену →		1 SPRING, ARM
5	FC7-6297-000 запросить цену →		1 PAD, SEPARATION [DP]
6	FC9-5654-000 запросить цену →		1 SHEET, SEPARATION PAD
7	FC7-6299-000 запросить цену →		1 HOLDER, SEPARATION PAD
8	FC7-6300-000 запросить цену →		1 CLAMP, SEPARATION PAD
9	FC9-1512-000 запросить цену →		1 LEVER, RELEASE
10	FL3-1431-000 запросить цену →		1 ARM, SEPARATION SWING
11	FL3-1437-000 запросить цену →		1 GUIDE LOWER ASSEMBLY
12	FM4-1885-000 запросить цену →		1 PAPER FEED ROLLER ASSEMBLY
13	FM3-9541-000 запросить цену →		1 PAPER DELIVERY ASSEMBLY
14	FM3-9542-000 запросить цену →		1 DRIVE PLATE ASSEMBLY
15	FM3-9543-000 запросить цену →		1 SOLENOID ASSEMBLY SL701
16	FM4-8853-000 запросить цену →		1 MOTOR DRIVE ASSEMBLY M702
17	FM4-1873-000 запросить цену →		1 GUIDE ASSEMBLY, UPPER
18	FL3-2458-000 запросить цену →		1 PAPER DELIVERY ROLLER ASS'Y
19	FU5-6992-000 запросить цену →		3 ROLLER, AUXILIARY
20	FU6-2998-000 запросить цену →		1 SPRING, COMPRESSION
21	FU6-2999-000 запросить цену →		1 SPRING, TENSION
22	FU7-0667-000 запросить цену →		1 GEAR, 20T
23	FU7-0668-000 запросить цену →		1 GEAR, 54T
24	FU7-0669-000 запросить цену →		1 GEAR, 46T/23T
25	FU7-0671-000 запросить цену →		1 GEAR, 36T
26	FU7-0676-000 запросить цену →		1 GEAR, 21T/42T
27	FU7-0678-000 запросить цену →		1 GEAR, 51T/17T
28	FU7-2016-000 запросить цену →		1 SPRING, COMPRESSION
29	FU7-2021-000 запросить цену →		1 SPRING, COMPRESSION
30	FU8-2008-000 запросить цену →		3 SPRING, COMPRESSION
31	HC1-0586-000 запросить цену →		5 RETAINING RING
32	HU1-1022-000 запросить цену →		4 BUSHING
33	WG8-5696-000 запросить цену →		2 PHOTO INTERRUPTER, TLP1243 PS702,PS703
34	FC9-1537-000 запросить цену →		1 PLATE, SEPARATION GUIDE

15. FM4-6601-000 1 READER ASSEMBLY MF5900 Series

№	Артикул	Альт. артикул	Описание
1	VS1-7177-004 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
2	FL3-5850-000 запросить цену →		1 CABLE, FLAT
3	FC9-7574-000 запросить цену →		2 SPACER, CIS
4	FK3-1904-000 запросить цену →		1 CONTACT IMAGE SENSOR CIS
5	FM4-4308-000 запросить цену →		1 READER COVER UNIT
6	FM4-9070-000 запросить цену →		1 DC MOTOR ASSEMBLY M701
7	WG8-5696-000 запросить цену →		1 PHOTO INTERRUPTER, TLP1243 PS701
8	XA9-0476-000 запросить цену →		AR SCREW,TP M3X8
9	FK3-1907-000 запросить цену →		1 CABLE, FLAT

16. FIGURE 400A

№	Артикул	Альт. артикул	Описание
1	VS1-7177-004 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
2	FL3-5849-000 запросить цену →		1 CABLE, FLAT
3	FC9-7574-000 запросить цену →		2 SPACER, CIS
4	FK3-1904-000 запросить цену →		1 CONTACT IMAGE SENSOR CIS
5	FM4-9072-000 запросить цену →		1 READER COVER UNIT
6	FM4-9071-000 запросить цену →		1 DC MOTOR ASSEMBLY M701
7	WG8-5696-000 запросить цену →		1 PHOTO INTERRUPTER, TLP1243 PS701
8	XA9-0476-000 запросить цену →		AR SCREW,TP M3X8
9	FK3-1908-000 запросить цену →		1 CABLE, FLAT
10	FC0-4177-000 запросить цену →		1 SHEET, CABLE PROTECTION
