Canon MF 5630/5650/5730/5750 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF PACKAGE COMPONENTS
3. NPN RF EXTERNAL COVERS, PANELS, ETC
4. NPN RF INTERNAL COMPONENT
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF INTERNAL COMPONENTS 4
8. NPN 1 INTERNAL COMPONENTS 5
9. NPN RF POWER SUPPLY ASS'Y
10. FY6-0373-000 1 SCANNER ASS'Y MF5630

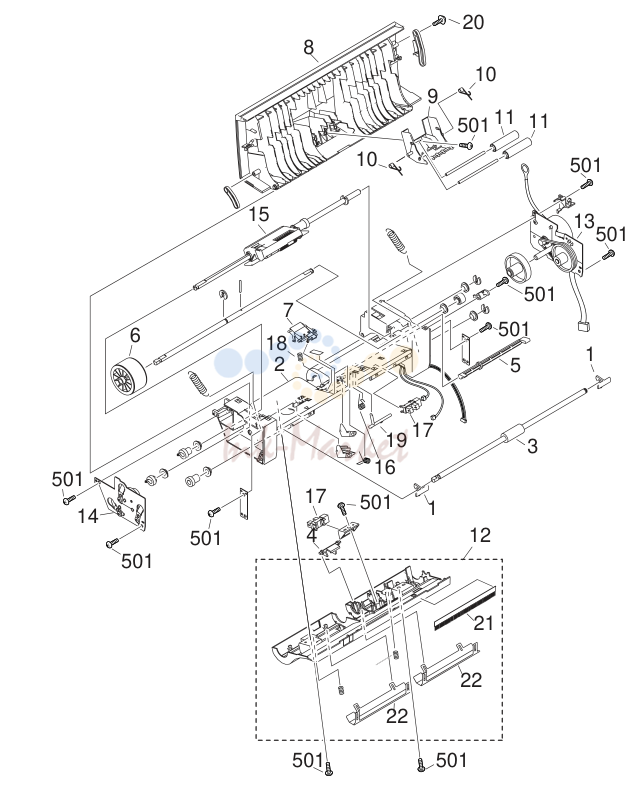

11. NPN RF DOCUMENT FEED ASS'Y

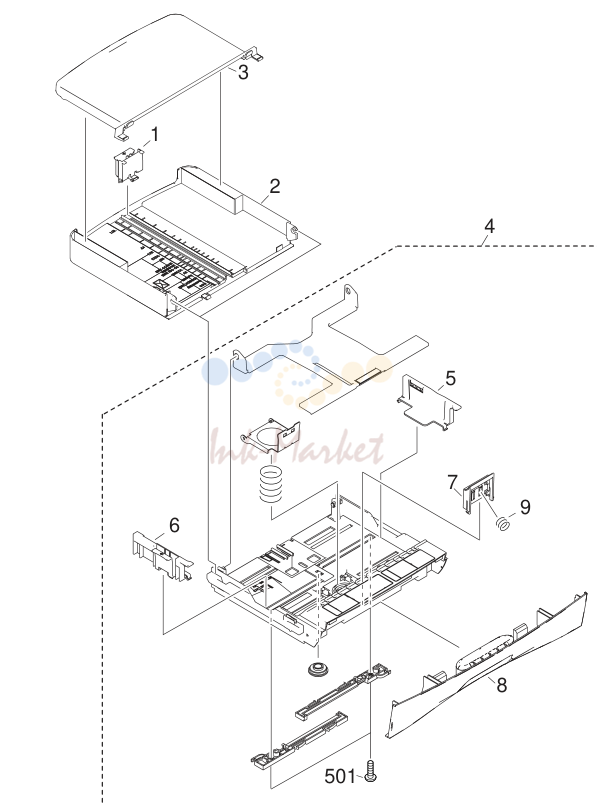

12. NPN RF CASSETTE

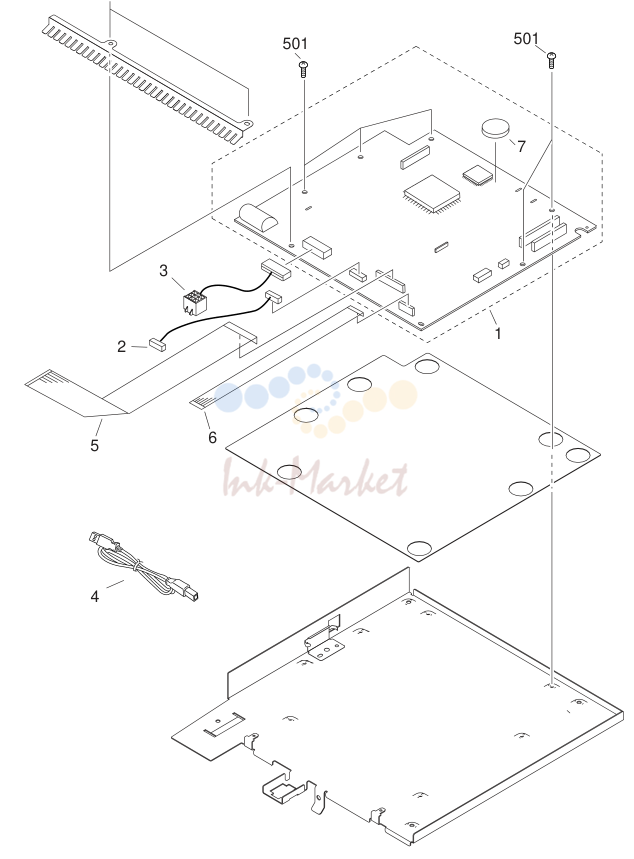

13. NPN RF BOARD ASS'Y

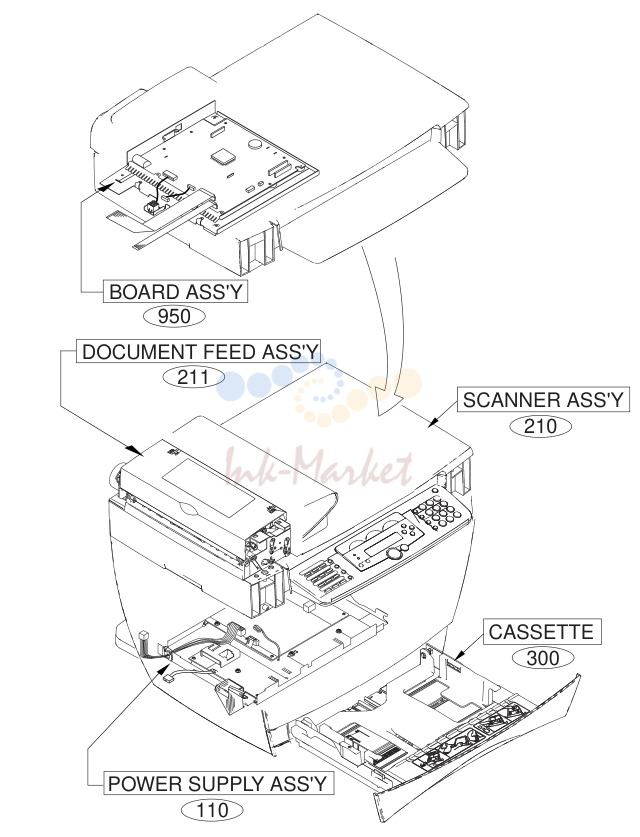

1. Contents

№	Артикул	Альт. артикул	Описание
001			PACKAGE COMPONENTS .....................................................2-2
100			EXTERNAL COVERS, PANELS, ETC .....................................2-3
101			INTERNAL COMPONENTS 1 .................................................2-5
102			INTERNAL COMPONENTS 2 .................................................2-7
103			INTERNAL COMPONENTS 3 .................................................2-9
104			INTERNAL COMPONENTS 4 ...............................................2-11
105			INTERNAL COMPONENTS 5 ...............................................2-13
110			POWER SUPPLY ASS'Y .......................................................2-15
210			SCANNER ASS'Y .................................................................2-17
211			DOCUMENT FEED ASS'Y ....................................................2-20
300			CASSETTE ...........................................................................2-22
950			BOARD ASS'Y ......................................................................2-24
001			PACKAGE COMPONENTS................................................................................2-2
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-4
101			INTERNAL COMPONENTS 1............................................................................2-7
102			INTERNAL COMPONENTS 2..........................................................................2-10
103			INTERNAL COMPONENTS 3..........................................................................2-13
104			INTERNAL COMPONENTS 4..........................................................................2-16
105			INTERNAL COMPONENTS 5..........................................................................2-19
110			POWER SUPPLY ASS'Y..................................................................................2-22
210			SCANNER ASS'Y.............................................................................................2-25
211			DOCUMENT FEED ASS'Y...............................................................................2-29
950			BOARD ASS'Y..................................................................................................2-35

2. NPN RF PACKAGE COMPONENTS

№	Артикул	Описание
1	FH5-3601-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	FH5-3602-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	FH5-3718-000 запросить цену →	1 CD-ROM, USER SOFTWARE MF5730,MF5750
2	FA7-5600-000 запросить цену →	1 FACSIMILE GUIDE MF5650 DE
2	FA7-5594-000 запросить цену →	1 FACSIMILE GUIDE MF5650 FR
2	FA7-5588-000 запросить цену →	1 FACSIMILE GUIDE MF5650 GB
2	FA7-6157-000 запросить цену →	1 FACSIMILE GUIDE MF5650 KR
2	FA7-6526-000 запросить цену →	1 FACSIMILE GUIDE MF5750
3	FA7-6525-000 запросить цену →	1 USER'S GUIDE MF5730,MF5750

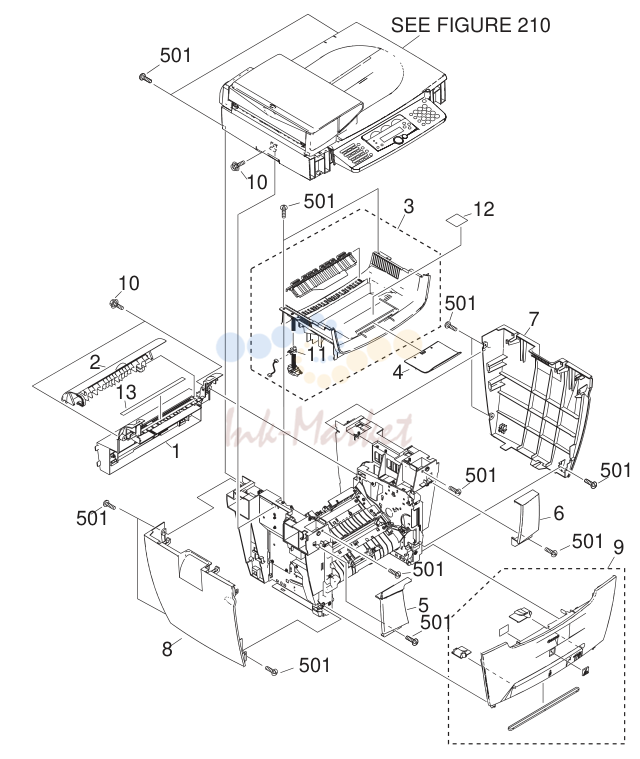

3. NPN RF EXTERNAL COVERS, PANELS, ETC

№	Артикул	Описание
1	HC1-1581-000 запросить цену →	1 COVER, REAR
1	FL2-1750-000 запросить цену →	1 COVER, REAR ASIA&AU&CN&KR
2	HC1-1579-000 запросить цену →	1 COVER, FACE-UP
3	HM1-0661-000 запросить цену →	1 TOP COVER UNIT
4	HC1-1578-000 запросить цену →	1 TRAY, AUXILIARY
5	HC1-1582-000 запросить цену →	1 COVER, READER FRONT LEFT
6	HC1-1583-000 запросить цену →	1 COVER, READER FRONT RIGHT
7	HC1-1567-000 запросить цену →	1 COVER, RIGHT
8	HC1-1566-000 запросить цену →	1 COVER, LEFT MF5630,MF5650
8	FC5-8062-000 запросить цену →	1 COVER, LEFT MF5650
9	HM1-0658-000 запросить цену →	1 FRONT COVER UNIT MF5630,MF5650
9	FM2-3449-000 запросить цену →	1 FRONT COVER UNIT MF5730,MF5750
10	XA9-1386-000 запросить цену →	3 SCREW,RS,M3X8
11	WG8-5382-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
12	HC1-1613-000 запросить цену →	1 SHEET,HIGH TEMP,CAUTION
13	HC1-1624-000 запросить цену →	1 LABEL,HIGH TEMP,CAUTION
501	XB4-7400-807 запросить цену →	14 SCREW,TAPPING,TRUSS HEAD,M4X8

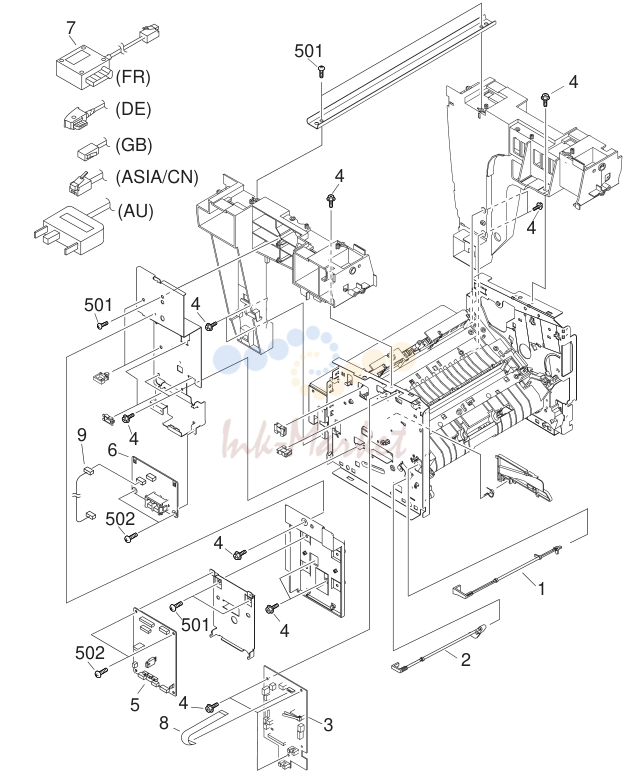

4. NPN RF INTERNAL COMPONENT

№	Артикул	Описание
1	FC5-4808-000 запросить цену →	1 FLAG, MANUAL FEED SENSOR
2	FC5-4814-000 запросить цену →	1 FLAG, CASSETTE SENSOR
3	FG3-3648-000 запросить цену →	1 DCNT BOARD ASS'Y MF5630,MF5650
3	FM5-5306-000 запросить цену →	1 DCNT BOARD ASS'Y MF5730,MF5750
4	XA9-1386-000 запросить цену →	14 SCREW,RS,M3X8
5	HG5-3107-000 запросить цену →	1 NCU BOARD ASS'Y MF5650 EUR
5	HG1-4513-000 запросить цену →	1 NCU BOARD ASS'Y MF5650 KR
5	FG3-3992-000 запросить цену →	1 NCU BOARD ASS'Y MF5650 CN
5	FM2-3947-000 запросить цену →	1 NCU BOARD ASS'Y MF5750 JP
6	FG3-3660-000 запросить цену →	1 MODULAR PCB ASS'Y MF5650 EUR
6	FG3-3662-000 запросить цену →	1 MODULAR PCB ASS'Y MF5650 KR
6	FG3-4004-000 запросить цену →	1 MODULAR PCB ASS'Y MF5750 JP
7	HH2-2074-000 запросить цену →	1 MODULAR CORD(GERM) MF5650 DE
7	HH2-2219-000 запросить цену →	1 MODULAR CORD MF5650 FR
7	HH2-3257-000 запросить цену →	1 MODULAR CORD, 2P MF5650 GB
7	HH2-2478-000 запросить цену →	1 MODULAR CORD MF5650 KR
7	HH2-2824-000 запросить цену →	1 MODULAR CORD, 2P MF5650 KR MF5750 JP
8	FH2-7157-000 запросить цену →	1 CABLE, FLAT
9	FG3-4003-000 запросить цену →	1 CABLE, MJB-NCU MF5750 JP
501	XB4-7400-807 запросить цену →	5 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB1-2300-607 запросить цену →	4 SCREW, BH3X6(S)

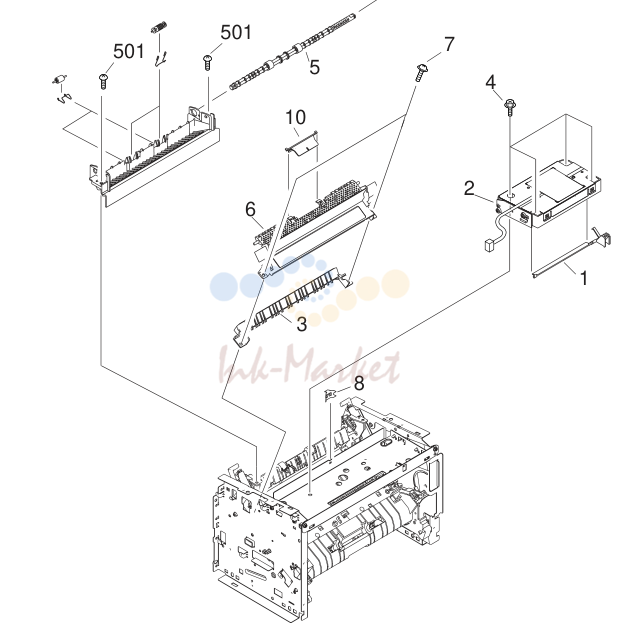

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC5-4775-000 запросить цену →	1 ARM, LASER SHUTTER
2	FM2-1081-000 запросить цену →	1 LASER/SCANNER UNIT MF5630,MF5650
2	FM2-1853-000 запросить цену →	1 LASER/SCANNER UNIT MF5730,MF5750
3	FC5-4833-000 запросить цену →	1 GUIDE, FIXING ENTRANCE
4	XA9-1386-000 запросить цену →	4 SCREW,RS,M3X8
5	FL2-1043-000 запросить цену →	1 ROLLER, FACE-DOWN DELIVERY
6	FL2-1050-000 запросить цену →	1 COVER,FIXING
7	XA9-1502-000 запросить цену →	2 SCREW,W/WASHER,M4
8	FC5-4778-000 запросить цену →	1 PLATE,GROUNDING
9	FU5-0699-000 запросить цену →	1 GEAR, 19T
10	FC5-4850-000 запросить цену →	1 FLAG, ROLL PREVENTION
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8

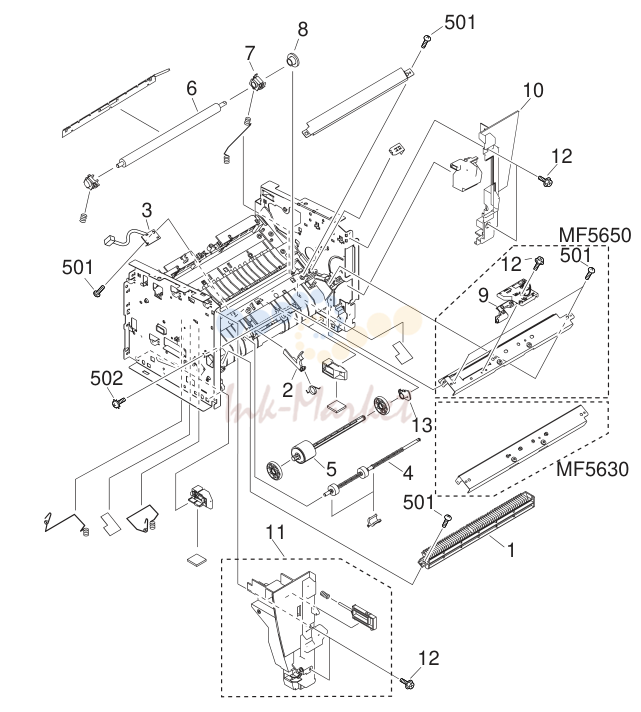

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FC5-4800-020 запросить цену →	1 GUIDE, U-TURN
2	FC5-4799-000 запросить цену →	1 FLAG, REGIST. SENSOR
3	FM5-5263-000 запросить цену →	1 TOP SENSOR PCB UNIT MF5630,MF5650
3	FM5-5304-000 запросить цену →	1 TOP SENSOR PCB UNIT MF5730,MF5750
4	FL2-1042-000 запросить цену →	1 ROLLER, FEEDER
5	FL2-1046-000 запросить цену →	1 ROLLER, CASSETTE PICK-UP
6	RC1-1776-000 запросить цену →	1 ROLLER, TRANSFER MF5630,MF5650
6	FC5-4805-000 запросить цену →	1 ROLLER, TRANSFER MF5730,MF5750
7	FC5-4807-000 запросить цену →	1 BUSHING,TRANSFER ROLLER,RIGHT
8	FU5-0716-000 запросить цену →	1 GEAR, 17T
9	HM1-0655-000 запросить цену →	1 TONER SENSOR UNIT MF5650,MF5750
10	HC1-1569-000 запросить цену →	1 COVER, RIGHT, FRONT
11	HM1-0660-000 запросить цену →	1 LEFT FRONT COVER UNIT
12	XA9-1386-000 запросить цену →	5 SCREW,RS,M3X8
13	FC5-4921-000 запросить цену →	1 BUSHING
501	XB4-7400-807 запросить цену →	5 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	1 SCREW, W/WASHER, M3X6

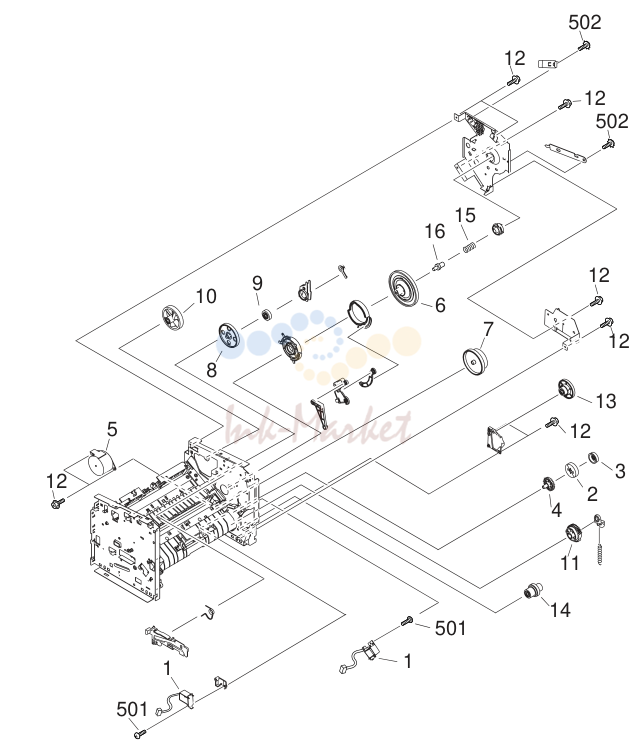

7. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FH6-5093-000 запросить цену →	2 SOLENOID, PICK-UP MF5630,MF5650
1	FH6-5132-000 запросить цену →	2 SOLENOID, PICK-UP MF5730,MF5750
2	FM2-1069-000 запросить цену →	1 GEAR UNIT
3	FU5-0707-000 запросить цену →	1 GEAR,51T
4	FU5-0709-000 запросить цену →	1 GEAR,17T
5	FH5-1081-000 запросить цену →	1 MOTOR, MAIN, STEPPING MF5630,MF5650
5	FH5-1130-000 запросить цену →	1 MOTOR, MAIN, STEPPING MF5730,MF5750
6	FU5-0700-000 запросить цену →	1 GEAR,163T
7	FU5-0701-000 запросить цену →	1 GEAR,91T/115T
8	FU5-0702-000 запросить цену →	1 GEAR, 18T/107T
9	FU5-0703-000 запросить цену →	1 GEAR, 17T
10	FU5-0704-000 запросить цену →	1 GEAR, 55T
11	FU5-0714-000 запросить цену →	1 GEAR, 25T
12	XA9-1386-000 запросить цену →	9 SCREW,RS,M3X8
13	FU5-0705-000 запросить цену →	1 GEAR, 22T/86T
14	FU5-0710-000 запросить цену →	1 GEAR, 19T/35T
15	FU5-2429-000 запросить цену →	1 SPRING,DRUM CONTACT PIN
16	FC5-4878-000 запросить цену →	1 PIN,DRUM CONTACT
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	2 SCREW, W/WASHER, M3X6

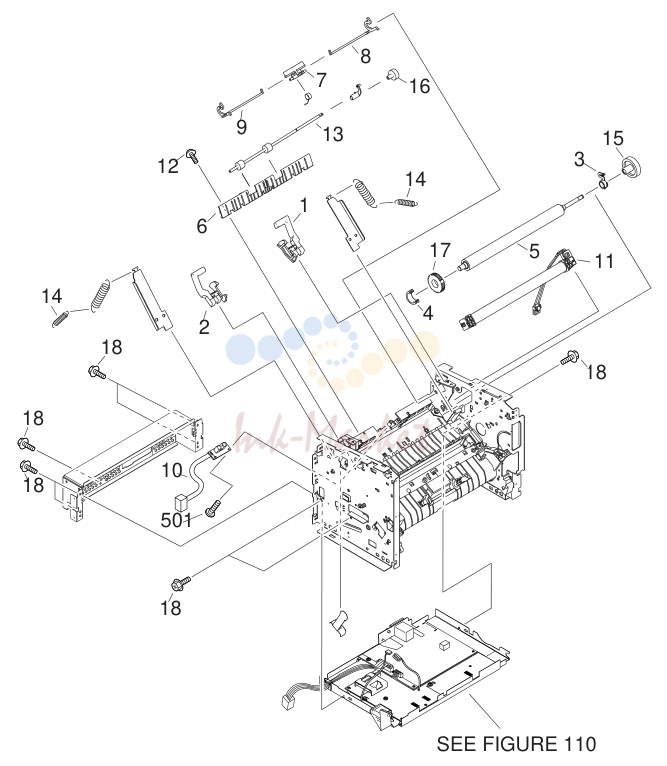

8. NPN 1 INTERNAL COMPONENTS 5

№	Артикул	Описание
1	FC5-4827-000 запросить цену →	1 LEVER, PRESSURE RELEASE, RIGHT
2	FC5-4828-000 запросить цену →	1 LEVER, PRESSURE RELEASE, LEFT
3	FC5-4829-000 запросить цену →	1 USHING,ROLLER PRESSURE,RIGHT
4	FC5-4830-000 запросить цену →	1 BUSHING,ROLLER PRESSURE,LEFT
5	FC5-4871-000 запросить цену →	1 ROLLER,PRESSURE
6	FC5-4832-000 запросить цену →	1 GUIDE,DELIVERY
7	FC5-4834-000 запросить цену →	1 FLAG, DELIVERY SENSOR
8	FC5-4861-000 запросить цену →	1 LEVER,PRESS RELEASE SENS,RIGHT
9	FC5-4862-000 запросить цену →	1 LEVER,PRESS RELEASE SENS,LEFT
10	FM5-5264-000 запросить цену →	1 DELIVERY SENSOR PCB UNIT MF5630,MF5650
10	FM5-5305-000 запросить цену →	1 DELIVERY SENSOR PCB UNIT MF5730,MF5750
11	FM2-1066-000 запросить цену →	1 FILM UNIT MF5630,MF5650
11	FM2-1850-000 запросить цену →	1 FILM UNIT MF5730,MF5750
12	XA9-1502-000 запросить цену →	1 SCREW,W/WASHER,M4
13	FL2-1044-000 запросить цену →	1 ROLLER,FACE-UP
14	FU5-2425-000 запросить цену →	2 SPRING,PRESSURE GROUNDING
15	FU5-0713-000 запросить цену →	1 GEAR, 29T
16	FU5-0698-000 запросить цену →	1 GEAR,ROLL,FACE-UP
17	FC5-4860-000 запросить цену →	1 RUBBER RING,CONDUCTIVE
18	XA9-1386-000 запросить цену →	8 SCREW,RS,M3X8
501	XB4-7400-807 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X8

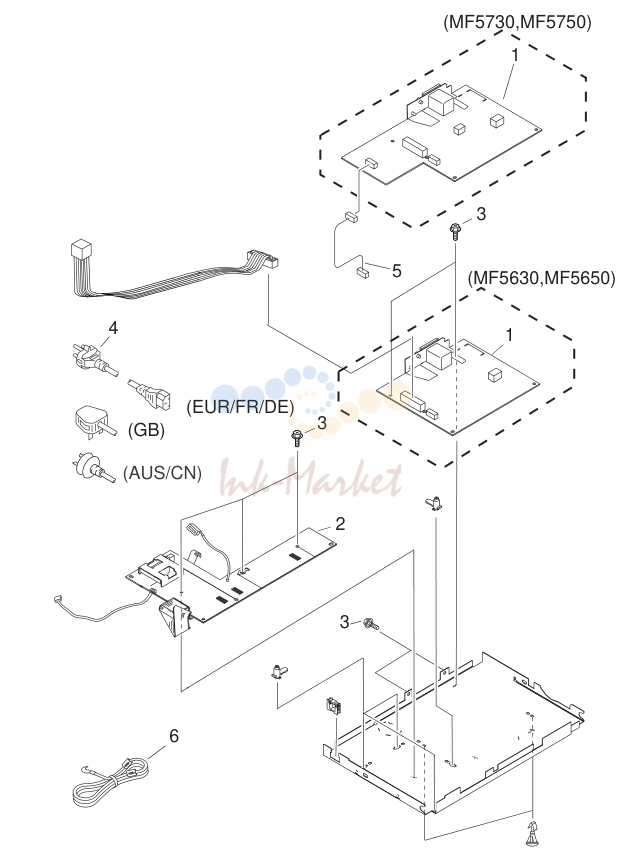

9. NPN RF POWER SUPPLY ASS'Y

№	Артикул	Описание
1	FH3-2681-000 запросить цену →	1 POWER SUPPLY UNIT MF5630,MF5650 EUR
1	FH3-2683-000 запросить цену →	1 POWER SUPPLY UNIT
1	FH3-2697-000 запросить цену →	1 POWER SUPPLY UNIT MF5730,MF5750
2	FM5-5262-000 запросить цену →	1 HIGH-VOLTAGE PCB UNIT MF5630,MF5650
2	FG3-3666-000 запросить цену →	1 HIGH-VOLTAGE PCB UNIT MF5730,MF5750
3	XA9-1386-000 запросить цену →	7 SCREW,RS,M3X8
4	FM5-5292-000 запросить цену →	1 CORD, POWER
4	FM5-5293-000 запросить цену →	1 CORD, POWER MF5630,MF5650 GB
4	FM5-5294-000 запросить цену →	1 CORD, POWER MF5630,MF5650 CN
4	FM5-5296-000 запросить цену →	1 CORD, POWER MF5630,MF5650 AU
4	FG3-3836-000 запросить цену →	1 CORD, POWER MF5730,MF5750
5	FG3-4002-000 запросить цену →	0 CABLE, PSU-NSU MF5750
6	FG3-3837-000 запросить цену →	0 CORD, GROUNDING MF5730,MF5750

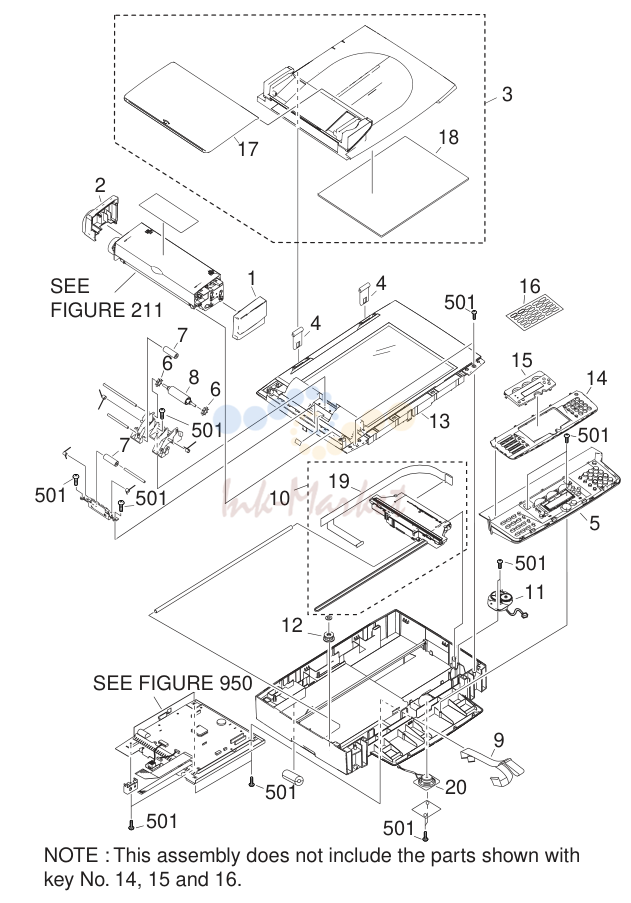

10. FY6-0373-000 1 SCANNER ASS'Y MF5630

№	Артикул	Описание
1	FY1-1201-000 запросить цену →	1 COVER, ADF, FRONT MF5630,MF5650
1	FY1-1222-000 запросить цену →	1 COVER, ADF, FRONT MF5730
2	FY1-1202-000 запросить цену →	1 COVER, ADF, REAR MF5630,MF5650
2	FY1-1223-000 запросить цену →	1 COVER, ADF, REAR MF5730
3	FY6-0362-000 запросить цену →	1 DOCUMENT COVER ASS'Y MF5630,MF5650
3	FY6-0393-000 запросить цену →	1 DOCUMENT COVER ASS'Y MF5730
4	FY1-1206-000 запросить цену →	2 HINGE MF5630,MF5650
4	FY1-1226-000 запросить цену →	2 HINGE MF5730
5	FY6-0364-000 запросить цену →	1 OPERATION PANEL UNIT MF5630
5	FY6-0363-000 запросить цену →	1 OPERATION PANEL UNIT MF5650
5	FY6-0394-000 запросить цену →	1 OPERATION PANEL UNIT MF5750
5	FY6-0395-000 запросить цену →	1 OPERATION PANEL UNIT MF5730
6	HC1-0604-000 запросить цену →	2 ROLLER, DOCUMENT PRESSURE
7	HU1-6002-000 запросить цену →	2 ROLLER, BACK-UP
8	HU1-6004-000 запросить цену →	1 ROLLER, DOCUMENT DELIVERY
9	FY3-0284-000 запросить цену →	1 FLAT CABLE UNIT MF5630,MF5650
9	FY3-0294-000 запросить цену →	1 FLAT CABLE UNIT MF5730
10	FY6-0374-000 запросить цену →	1 CCD UNIT MF5630,MF5650
10	FY6-0396-000 запросить цену →	1 CCD UNIT MF5730
11	FY6-0371-000 запросить цену →	1 FLAT BED MOTOR UNIT MF5630,MF5650
11	FY6-0399-000 запросить цену →	1 FLAT BED MOTOR UNIT MF5730
12	FY5-0186-000 запросить цену →	1 BELT WHEEL UNIT MF5630,MF5650
12	FY5-0188-000 запросить цену →	1 BELT WHEEL UNIT MF5730
13	FY6-0369-000 запросить цену →	1 SCANNER COVER ASS'Y MF5630,MF5650
13	FY6-0397-000 запросить цену →	1 SCANNER COVER ASS'Y MF5730
14	FC5-8074-000 запросить цену →	1 COVER, OPERATION PANEL MF5630 EUR SEE NOTE
14	FC5-8076-000 запросить цену →	1 COVER, OPERATION PANEL MF5650 EUR SEE NOTE
14	FC5-8084-000 запросить цену →	1 COVER, OPERATION PANEL MF5630 CN SEE NOTE
14	FC5-8088-000 запросить цену →	1 COVER, OPERATION PANEL MF5630 KR SEE NOTE
14	FC5-8092-000 запросить цену →	1 COVER, OPERATION PANEL
14	FC5-8086-000 запросить цену →	1 COVER, OPERATION PANEL MF5650 KR SEE NOTE
14	FC9-4649-000 запросить цену →	1 COVER, OPERATION PANEL MF5730 SEE NOTE
14	FC9-4651-000 запросить цену →	1 COVER, OPERATION PANEL MF5750 SEE NOTE
15	FC5-8075-000 запросить цену →	1 COVER, LCD MF5630 EUR SEE NOTE
15	FC5-8077-000 запросить цену →	1 COVER, LCD MF5650 EUR SEE NOTE
15	FC5-8085-000 запросить цену →	1 COVER, LCD MF5630 CN SEE NOTE
15	FC5-8089-000 запросить цену →	1 COVER, LCD MF5630 KR SEE NOTE
15	FC5-8087-000 запросить цену →	1 COVER, LCD MF5650 KR SEE NOTE
15	FC5-8093-000 запросить цену →	1 COVER, LCD MF5650 KR SEE NOTE
15	FC6-4650-000 запросить цену →	1 COVER, LCD MF5730 SEE NOTE
15	FC6-4652-000 запросить цену →	1 COVER, LCD MF5750 SEE NOTE
16	HC1-1622-000 запросить цену →	1 LABEL, DESTINATION
17	FY1-1204-000 запросить цену →	1 TRAY, DOCUMENT MF5630,MF5650
17	FY1-1225-000 запросить цену →	1 TRAY, DOCUMENT MF5730
18	FY1-1205-000 запросить цену →	1 SHEET, DOCUMENT PRESSURE MF5630,MF5650
18	HC1-0625-000 запросить цену →	1 SHEET, DOCUMENT PRESSURE MF5730
19	FY3-0288-000 запросить цену →	1 CABLE, FLAT, 22P MF5630,MF5650
19	FY3-0295-000 запросить цену →	1 CABLE, FLAT, 22P MF5730
20	FY3-0289-000 запросить цену →	1 SPEAKER UNIT MF5630,MF5650
20	FY3-0296-000 запросить цену →	1 SPEAKER UNIT MF5750
501	XB4-7300-809 запросить цену →	15 SCREW, TAP, BINDING HEAD, M3X8

11. NPN RF DOCUMENT FEED ASS'Y

№	Артикул	Описание
1	HC1-0582-000 запросить цену →	2 ARM, DOCUMENT PRESSURE
2	HC1-0584-020 запросить цену →	1 FRAME, MIDDLE DOCUMENT FEED
3	HC1-0585-000 запросить цену →	1 ROLLER, DOCUMENT EJECT
4	HC1-0565-000 запросить цену →	1 ARM, DETECTION (DES)
5	HC1-0583-000 запросить цену →	1 LEVER, DOCUMENT RELEASE
6	HC1-0590-000 запросить цену →	1 ROLLER, DOCUMENT FEED
7	HM1-0258-000 запросить цену →	1 SEPARATION GUIDE UNIT
8	FY1-1203-000 запросить цену →	1 COVER, ADF, TOP MF5630,MF5650
8	FY1-1224-000 запросить цену →	1 COVER, ADF, TOP MF5730
9	HC1-0563-000 запросить цену →	1 HOLDER, ROLLER
10	HU1-2048-000 запросить цену →	2 SPRING
11	HU1-6003-000 запросить цену →	2 ROLLER, BACKUP
12	HM1-0254-000 запросить цену →	1 LOWER DOCUMENT FEED ASS'Y
13	FY6-0370-000 запросить цену →	1 ADF MOTOR UNIT MF5630,MF5650
13	FY6-0398-000 запросить цену →	1 ADF MOTOR UNIT MF5730
14	HM1-0256-000 запросить цену →	1 DOCUMENT FEED GEAR ASS'Y
15	HM1-0259-000 запросить цену →	1 SEPARATION ROLLER ASS'Y
16	HU1-2042-000 запросить цену →	1 SPRING, DS ARM
17	WG8-5362-000 запросить цену →	2 PHOTO-INTERRUPTER, TLP1241
18	HU1-2046-000 запросить цену →	1 SPRING, ADF
19	HC1-0579-000 запросить цену →	1 ARM, DETECTION (DS)
20	XA9-0476-000 запросить цену →	1 SCREW,TP M3X8
21	HB1-4072-000 запросить цену →	1 BRUSH, STATIC DISCHARGE
22	HL1-0066-000 запросить цену →	2 WHITE SHEET UNIT
501	XB4-7300-809 запросить цену →	11 SCREW, TAP, BINDING HEAD,M3X8

12. NPN RF CASSETTE

№	Артикул	Описание
1	FC5-4908-000 запросить цену →	1 PLATE, BACK END LIMIT
2	HC1-1595-000 запросить цену →	1 TRAY, CASSETTE EXTENSION
3	HC1-1574-000 запросить цену →	1 COVER, CASSETTE UPPER MF5630,MF5650
3	FC6-4639-000 запросить цену →	1 COVER, CASSETTE UPPER MF5730,MF5750
4	HM1-0656-060 запросить цену →	1 CASSETTE UNIT
5	HC1-2045-020 запросить цену →	1 PLATE, SIDE LIMIT, RIGHT
6	FC5-4913-020 запросить цену →	1 PLATE, SIDE LIMIT, LEFT
7	FL2-1047-000 запросить цену →	1 PAD, SEPARATION
8	HC1-1575-000 запросить цену →	1 COVER,CASSETTE,FRONT
9	FU5-2434-000 запросить цену →	1 SPRING,PAD
501	XB4-7300-807 запросить цену →	2 SCREW, TAP TIGHT, BINDING HEAD

13. NPN RF BOARD ASS'Y

№	Артикул	Описание
1	FG3-3656-000 запросить цену →	1 SCNT BOARD ASS'Y MF5630
1	FG3-3657-000 запросить цену →	1 SCNT BOARD ASS'Y MF5650
1	FG3-3999-000 запросить цену →	1 SCNT BOARD ASS'Y MF5730
1	FG3-4000-000 запросить цену →	1 SCNT BOARD ASS'Y MF5750
2	FG3-3650-000 запросить цену →	1 CABLE ASS'Y MF5650
2	FG3-3651-000 запросить цену →	1 CABLE ASS'Y MF5750
3	FG3-3658-000 запросить цену →	1 CABLE ASS'Y
4	HH2-3274-000 запросить цену →	1 CABLE, USB
5	FH2-7155-000 запросить цену →	1 CABLE, FLAT MF5650
5	FH2-7199-000 запросить цену →	1 CABLE, FLAT MF5750
6	FH2-7156-000 запросить цену →	1 CABLE, FLAT
7	WK1-5134-000 запросить цену →	1 BATTERY, CR2032THJ6
501	XB1-2300-607 запросить цену →	5 SCREW, BH3X6
502	XB6-7300-405 запросить цену →	2 SCREW, TP, M3X4 MF5730,MF5750
