Canon MF 3220/3240 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC
4. NPN RF INTERNAL COMPONENT
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF INTERNAL COMPONENTS 4
8. NPN 1 INTERNAL COMPONENTS 5
9. NPN RF POWER SUPPLY ASS'Y
10. FM2-7921-000 1 READER UNIT UBA,YBA,LBA
11. NPN RF CASSETTE

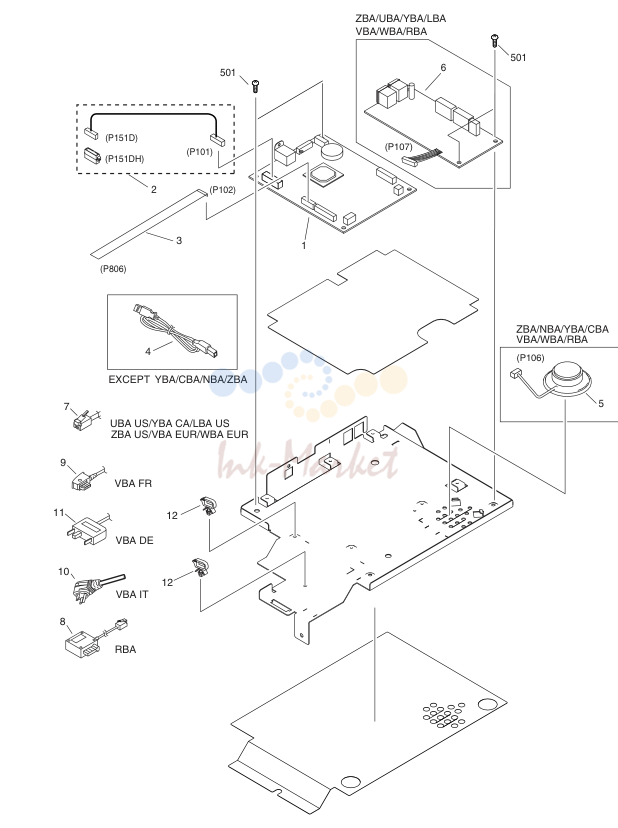

12. NPN RF BOARD ASS'Y

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-2
100			EXTERNAL COVERS, PANELS, ETC ..................................2-3
101			INTERNAL COMPONENT .....................................................2-5
102			INTERNAL COMPONENTS 2 ...............................................2-7
103			INTERNAL COMPONENTS 3 ...............................................2-9
104			INTERNAL COMPONENTS 4 .............................................2-11
105			INTERNAL COMPONENTS 5 .............................................2-13
110			POWER SUPPLY ASS'Y .....................................................2-15
210			READER UNIT .....................................................................2-17
300			CASSETTE ..........................................................................2-20
950			BOARD ASS'Y .....................................................................2-22
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-3
101			INTERNAL COMPONENT..................................................................................2-5
102			INTERNAL COMPONENTS 2............................................................................2-7
103			INTERNAL COMPONENTS 3............................................................................2-9
104			INTERNAL COMPONENTS 4..........................................................................2-11
105			INTERNAL COMPONENTS 5..........................................................................2-13
110			POWER SUPPLY ASS'Y..................................................................................2-15
210			READER UNIT..................................................................................................2-17
950			BOARD ASS'Y..................................................................................................2-22

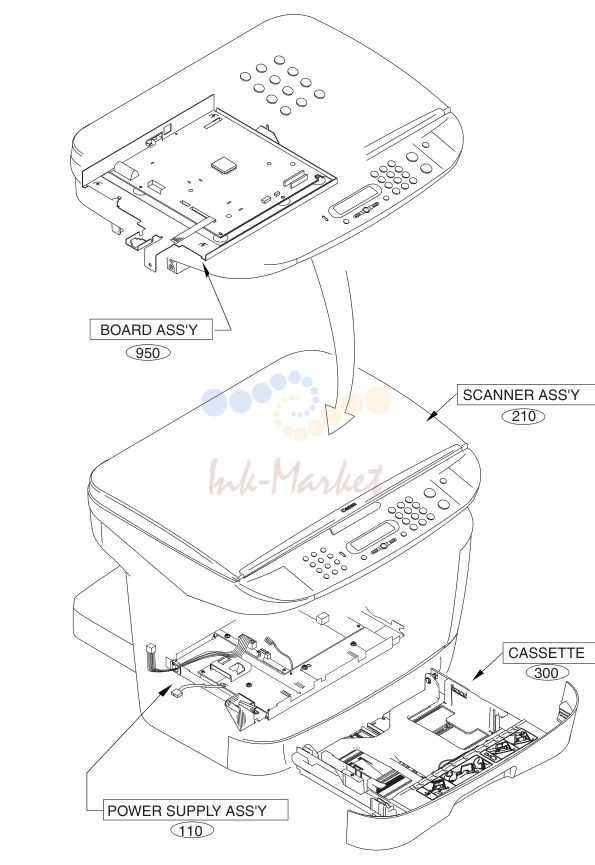

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK2-2965-000 запросить цену →	1 CD-ROM, USER SOFTWARE UBA,YBA,LBA,ZBA
1	FK2-2966-000 запросить цену →	1 CD-ROM, USER SOFTWARE JBA
1	FK2-2967-000 запросить цену →	1 CD-ROM, USER SOFTWARE BBA,EBA,VBA,WBA,NBA
1	FK2-2968-000 запросить цену →	1 CD-ROM, USER SOFTWARE RBA
1	FK2-2969-000 запросить цену →	1 CD-ROM, USER SOFTWARE ABA,CBA,KBA
1	FK2-2970-000 запросить цену →	1 CD-ROM, USER SOFTWARE PBA,TBA
3	FC6-2656-000 запросить цену →	1 SHEET, NAME PBA,TBA
3	FC6-2656-000 запросить цену →	1 SHEET, NAME PBA,TBA
3	FC6-2656-000 запросить цену →	1 SHEET, NAME PBA,TBA

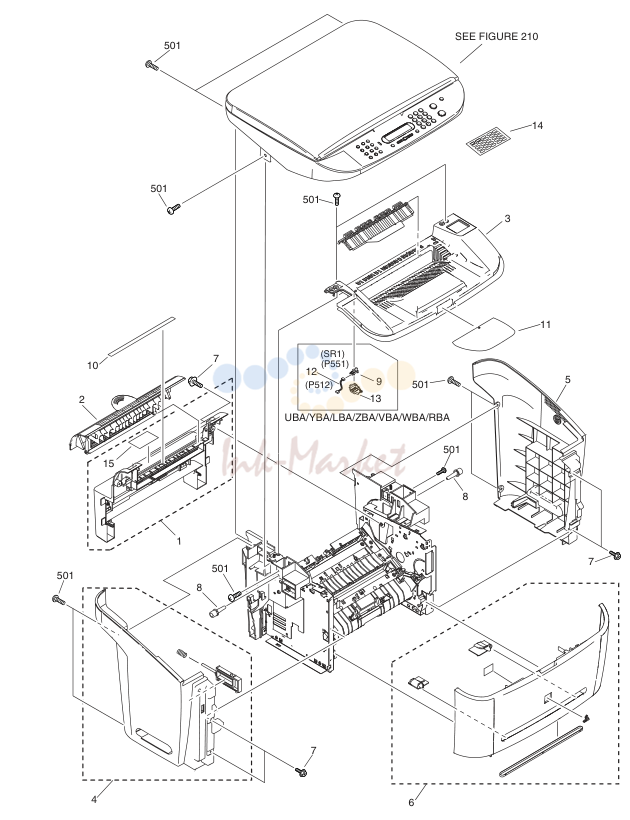

3. NPN RF EXTERNAL COVERS, PANELS, ETC

№	Артикул	Описание
1	FL2-2886-000 запросить цену →	1 REAR COVER ASS'Y
2	FC6-2638-000 запросить цену →	1 COVER, FACE-UP
3	FC7-1962-000 запросить цену →	1 COVER TOP EXCEPT NBA
3	FC7-2489-000 запросить цену →	1 COVER TOP NBA
4	FM2-2881-040 запросить цену →	1 LEFT COVER UNIT
5	FC6-2615-000 запросить цену →	1 COVER, RIGHT
6	FM2-6949-000 запросить цену →	1 FRONT COVER UNIT EXCEPT JBA,NBA
6	FM2-6948-000 запросить цену →	1 FRONT COVER UNIT JBA
6	FM2-9346-000 запросить цену →	7 FRONT COVER UNIT NBA
7	XA9-1386-000 запросить цену →	2 SCREW,RS,M3X8
8	FC6-2610-000 запросить цену →	1 PIVOT
9	WG8-5624-000 запросить цену →	1 IC, PHOTO INTERRUPTER
10	HC1-1624-000 запросить цену →	1 LABEL,HIGH TEMP,CAUTION
11	HC1-1947-000 запросить цену →	1 TRAY, AUXILIARY
12	FM2-7804-000 запросить цену →	1 CABLE, PAPER FULL SENSOR
13	HC1-1589-000 запросить цену →	1 HOLDER,OF-SENSOR
14	FC7-1966-000 запросить цену →	AR LABEL, DESTINATION
501	XB4-7400-807 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M4X8

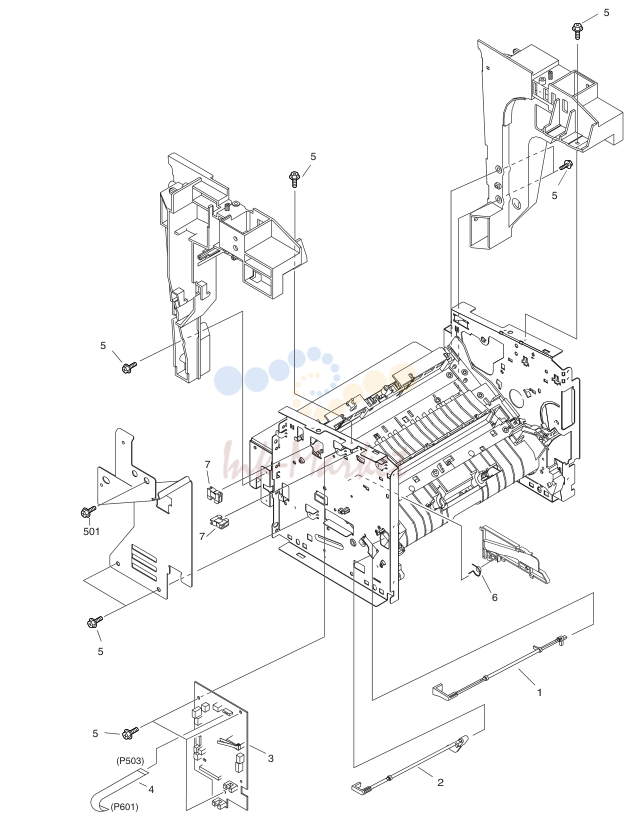

4. NPN RF INTERNAL COMPONENT

№	Артикул	Описание
1	FC5-4808-000 запросить цену →	1 FLAG, MANUAL FEED SENSOR
2	FC5-4814-020 запросить цену →	1 FLAG, CASSETTE SENSOR
3	FM2-7799-000 запросить цену →	1 ECNT BOARD ASS'Y UBA,YBA,LBA,ZBA
3	FM2-7798-000 запросить цену →	1 ECNT BOARD ASS'Y JBA
3	FM2-7800-000 запросить цену →	1 ECNT BOARD ASS'Y
3	FM2-7801-000 запросить цену →	1 ECNT BOARD ASS'Y VBA,WBA,RBA
4	FH2-7157-000 запросить цену →	1 CABLE, FLAT
5	XA9-1386-000 запросить цену →	AR SCREW,RS,M3X8
6	FU5-2414-000 запросить цену →	1 SPRING, TORSION
7	WT2-0204-000 запросить цену →	1 CLIP, CABLE
501	XB4-7400-807 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M4X8

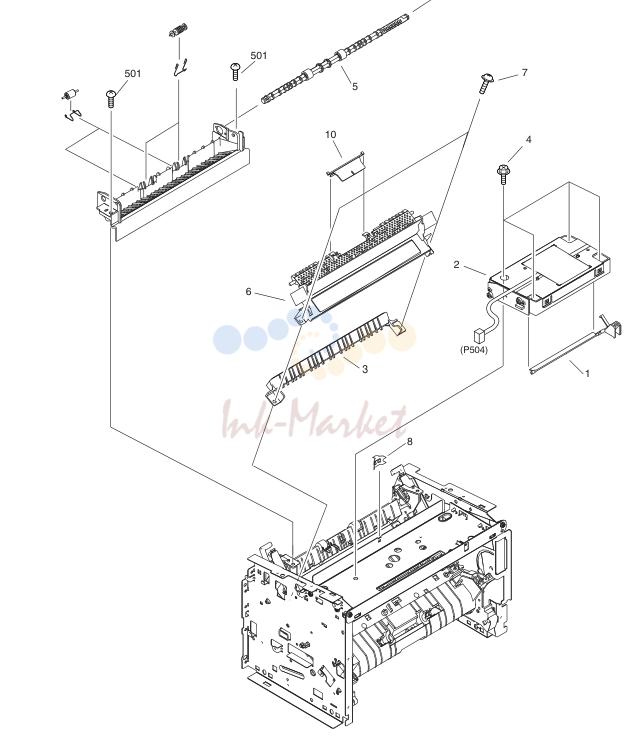

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC5-4775-000 запросить цену →	1 ARM, LASER SHUTTER
2	FM2-1853-000 запросить цену →	1 LASER, SCANNER UNIT
3	FC5-4833-000 запросить цену →	1 GUIDE, FIXING ENTRANCE
4	XA9-1386-000 запросить цену →	4 SCREW,RS,M3X8
5	FL2-1043-000 запросить цену →	1 ROLLER, FACE-DOWN DELIVERY
6	FL2-1050-000 запросить цену →	1 COVER, FIXING
7	XA9-1502-000 запросить цену →	2 SCREW, W/WASHER, M4
8	FC5-4778-000 запросить цену →	1 PLATE, GROUNDING
9	FU5-0699-000 запросить цену →	1 GEAR, 19T
10	FC5-4850-000 запросить цену →	1 FLAG, ROLL PREVENTION
501	XB4-7400-807 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M4X8

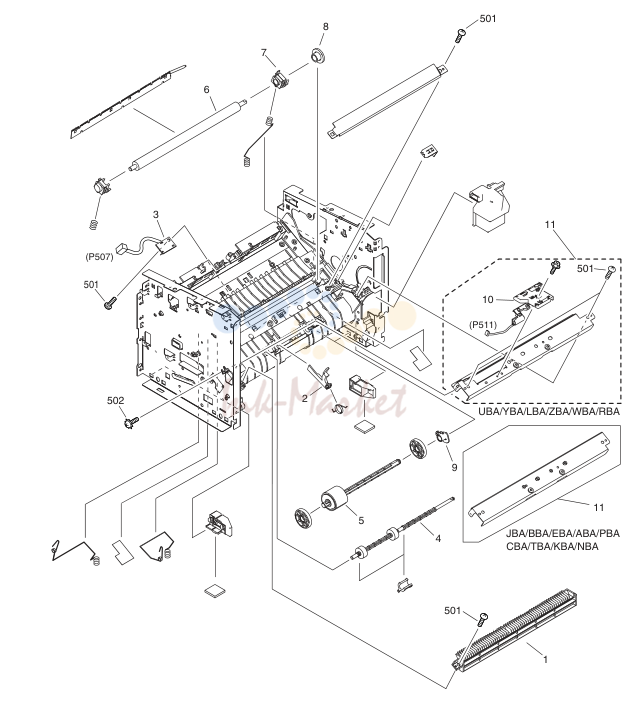

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FC5-4800-000 запросить цену →	1 GUIDE,U-TURN
2	FC5-4799-000 запросить цену →	1 FLAG, REGIST. SENSOR
3	FM5-5304-000 запросить цену →	1 TOP SENSOR PCB UNIT
4	FL2-1042-000 запросить цену →	1 ROLLER, FEEDER
5	FL2-1046-000 запросить цену →	1 ROLLER, CASSETTE PICK-UP
6	FC5-4805-000 запросить цену →	1 ROLLER, TRANSFER
7	FC5-4807-000 запросить цену →	1 BUSHING, TRANSFER ROLLER, R
8	FU5-0716-000 запросить цену →	1 GEAR, 17T
9	FC5-4921-000 запросить цену →	1 BUSHING
10	HM1-0655-030 запросить цену →	1 TONER SENSOR UNIT
11	FM2-1058-000 запросить цену →	1 FEEDER COLLAR HOLDER UNIT
11	HM1-0654-000 запросить цену →	1 FEEDER COLLAR HOLDER UNIT
501	XB4-7400-807 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	AR SCREW, M3X6

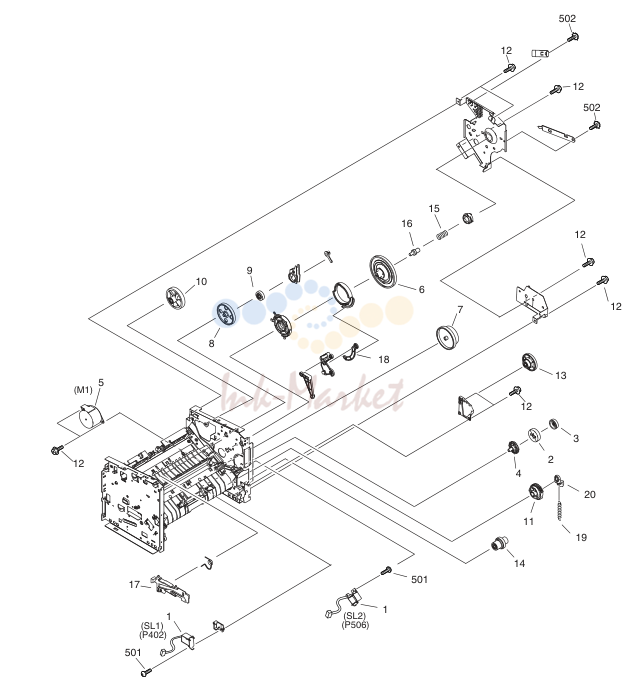

7. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FH6-5132-000 запросить цену →	2 SOLENOID, PICK-UP
2	FM2-1069-000 запросить цену →	1 GEAR UNIT
3	FU5-0707-000 запросить цену →	1 GEAR, 51T
4	FU5-0709-000 запросить цену →	1 GEAR, 17T
5	FH5-1130-000 запросить цену →	1 MOTOR, STEPPING
6	FU5-0700-000 запросить цену →	1 GEAR, 163T
7	FU5-0701-000 запросить цену →	1 GEAR, 91T/115T
8	FU5-0702-000 запросить цену →	1 GEAR, 18T/107T
9	FU5-0703-000 запросить цену →	1 GEAR, 17T
10	FU5-0704-000 запросить цену →	1 GEAR, 55T
11	FU5-0714-000 запросить цену →	1 GEAR, 25T
12	XA9-1386-000 запросить цену →	9 SCREW, RS, M3X8
13	FU5-0705-000 запросить цену →	1 GEAR, 22T/86T
14	FU5-0710-000 запросить цену →	1 GEAR, 19T/35T
15	FU5-2429-000 запросить цену →	1 SPRING, DRUM CONTACT PIN
16	FC5-4878-000 запросить цену →	1 PIN, DRUM CONTACT
17	FC5-4874-000 запросить цену →	1 GUIDE, CARTRIDGE
18	FC5-4882-000 запросить цену →	1 ARM, LINK
19	FU5-2431-000 запросить цену →	1 SPRING, PICK-UP
20	FC5-4901-000 запросить цену →	1 COLLAR, CST SPRING
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	2 SCREW, M3X6

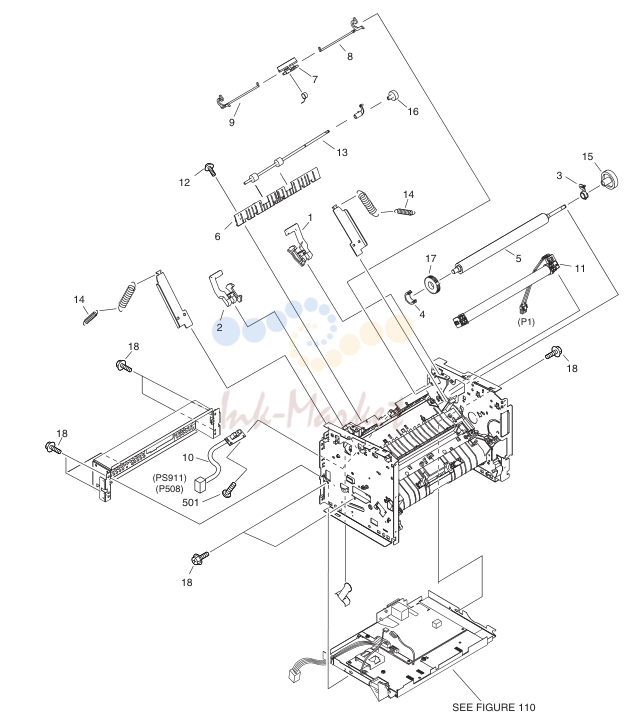

8. NPN 1 INTERNAL COMPONENTS 5

№	Артикул	Описание
1	FC5-4827-000 запросить цену →	1 LEVER, PRESSURE RELEASE, RIGHT
2	FC5-4828-000 запросить цену →	1 LEVER, PRESSURE RELEASE, LEFT
3	FC5-4829-000 запросить цену →	1 BUSHING, PRESSURE ROLLER, R
4	FC5-4830-000 запросить цену →	1 BUSHING, ROLLER PRESSURE, LEFT
5	FC5-4871-000 запросить цену →	1 ROLLER, PRESSURE
6	FC5-4832-000 запросить цену →	1 GUIDE, DELIVERY
7	FC5-4834-000 запросить цену →	1 FLAG, DELIVERY, SENSOR
8	FC5-4861-000 запросить цену →	1 LEVER, PRESS RELESE SENS, R
9	FC5-4862-000 запросить цену →	1 LEVER, PRESS RELESE SENS, LEFT
10	FM5-5305-000 запросить цену →	1 DELIVERY SENSOR PCB UNIT UBA,YBA,LBA,ZBA
11	FM2-1098-020 запросить цену →	1 FILM UNIT JBA
11	FM2-1850-000 запросить цену →	1 FILM UNIT ABA,PBA,CBA,TBA,KBA,
11	FM2-1099-000 запросить цену →	1 FILM UNIT
12	XA9-1502-000 запросить цену →	1 SCREW, W/WASHER, M4
13	FL2-1044-000 запросить цену →	1 ROLLER, FACE-UP
14	FU5-2425-000 запросить цену →	2 SPRING, PRESSURE GROUNDING
15	FU5-0713-000 запросить цену →	1 GEAR, 29T
16	FU5-0698-000 запросить цену →	1 GEAR, ROLL, FACE-UP
17	FC5-4860-000 запросить цену →	1 RUBBER, RING, CONDUCTIVE
18	XA9-1386-000 запросить цену →	8 SCREW,RS,M3X8
501	XB4-7400-807 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X8

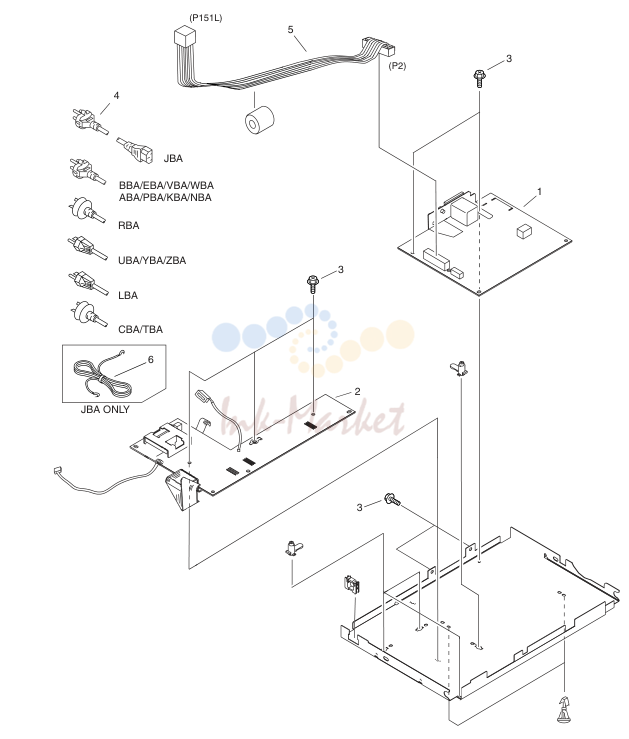

9. NPN RF POWER SUPPLY ASS'Y

№	Артикул	Описание
1	FK2-2863-000 запросить цену →	1 POWER SUPPLY UNIT UBA,YBA,LBA,ZBA,JBA
1	FK2-2864-000 запросить цену →	1 POWER SUPPLY UNIT ABA,PBA,CBA,TBA,KBA,
2	FM5-5303-000 запросить цену →	1 HIGH-VOLTAGE PCB UNIT
3	XA9-1386-000 запросить цену →	7 SCREW,RS,M3X8
4	FG3-3836-000 запросить цену →	1 CORD,POWER JBA
4	FM5-5294-000 запросить цену →	1 CORD, POWER CBA,TBA
4	FM5-5292-000 запросить цену →	1 CORD, POWER
4	FM5-5295-000 запросить цену →	1 CORD, POWER LBA
4	FM5-5296-000 запросить цену →	1 CORD, POWER RBA
4	FM5-5273-000 запросить цену →	1 CORD, POWER UBA,YBA,ZBA
5	FM2-7802-000 запросить цену →	1 HARNESS, SCNT-POWER
6	FM2-7805-000 запросить цену →	1 CORD, GROUNDING JBA ONLY

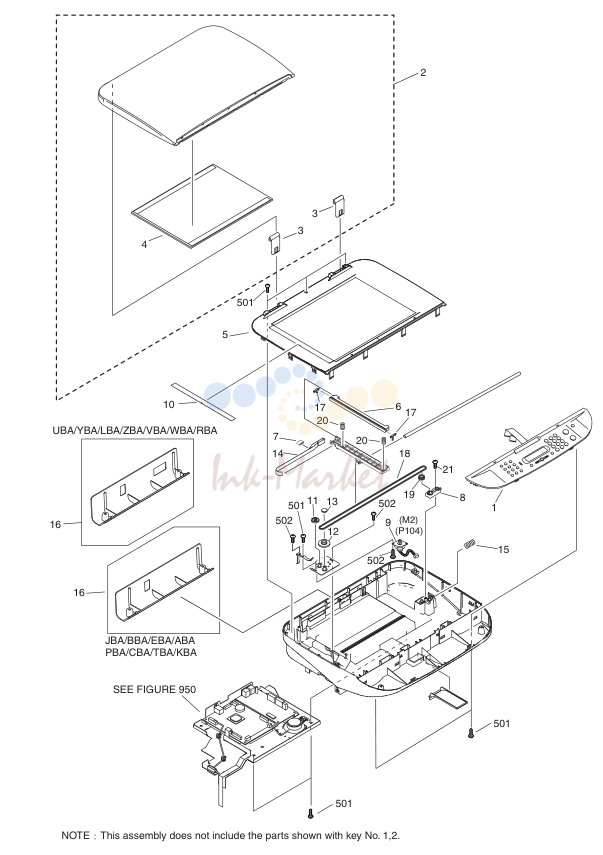

10. FM2-7921-000 1 READER UNIT UBA,YBA,LBA

№	Артикул	Описание
1	FM2-8086-000 запросить цену →	1 OPERATION PANEL UNIT UBA,YBA,LBA SEE NOTE
1	FM2-8087-000 запросить цену →	1 OPERATION PANEL UNIT ZBA SEE NOTE
1	FM2-8084-000 запросить цену →	1 OPERATION PANEL UNIT JBA SEE NOTE
1	FM2-8083-000 запросить цену →	1 OPERATION PANEL UNIT BBA,EBA SEE NOTE
1	FM2-8082-000 запросить цену →	1 OPERATION PANEL UNIT VBA,WBA SEE NOTE
1	FM2-8088-000 запросить цену →	1 OPERATION PANEL UNIT RBA SEE NOTE
1	FM2-8091-000 запросить цену →	1 OPERATION PANEL UNIT ABA SEE NOTE
1	FM2-8092-000 запросить цену →	1 OPERATION PANEL UNIT PBA SEE NOTE
1	FM2-8089-000 запросить цену →	1 OPERATION PANEL UNIT CBA SEE NOTE
1	FM2-8090-000 запросить цену →	1 OPERATION PANEL UNIT TBA SEE NOTE
1	FM2-9337-000 запросить цену →	1 OPERATION PANEL UNIT KBA SEE NOTE
1	FM2-9349-000 запросить цену →	1 OPERATION PANEL UNIT NBA SEE NOTE
2	FM2-8085-000 запросить цену →	1 DOCUMENT COVER ASS'Y BA,EBA,VBA,WBA,RBA,P
2	FM2-9344-000 запросить цену →	1 DOCUMENT COVER ASS'Y ABA,CBA,KBA SEE NOTE
2	FM2-9350-000 запросить цену →	1 DOCUMENT COVER ASS'Y NBA SEE NOTE
3	FC6-2607-000 запросить цену →	2 HINGE
4	FC6-2608-000 запросить цену →	1 SHEET, DOCUMENT PRESSUR
5	FL2-4998-000 запросить цену →	1 TOP COVER ASS'Y EXCEPT NBA
5	FL2-5237-000 запросить цену →	1 TOP COVER ASS'Y NBA
6	FK2-2869-000 запросить цену →	1 CONTACT IMAGE SENSOR
7	WE8-6218-000 запросить цену →	1 CORE, FERRITE
8	FC7-1941-000 запросить цену →	1 HOLDER, PULLEY
9	FK2-2870-000 запросить цену →	1 MOTOR,STEPPING
10	FC7-1958-000 запросить цену →	1 PLATE, INDEX EXCEPT JBA
10	FC7-1959-000 запросить цену →	1 PLATE, INDEX JBA
11	FU7-0446-000 запросить цену →	1 GEAR,18T/45T
12	FU7-0447-000 запросить цену →	1 GEAR,20T/68T
13	FC7-1942-000 запросить цену →	1 STOPPER, BELT
14	FK2-2866-000 запросить цену →	1 CABLE, FLAT
15	FU6-2797-000 запросить цену →	1 SPRING, COMPRESSION
16	FC7-1948-000 запросить цену →	1 COVER, CONNECTOR
16	FC7-1965-000 запросить цену →	1 COVER, CONNECTOR
16	FC7-4791-000 запросить цену →	1 COVER, CONNECTOR NBA
17	FC7-1951-000 запросить цену →	2 SPACER, CIS
18	FC7-1960-000 запросить цену →	1 BELT, TIMING
19	FU5-3515-000 запросить цену →	1 PULLEY, IDLER
20	FU6-2796-000 запросить цену →	2 SPRING, COMPRESSION
21	XA9-0476-000 запросить цену →	1 SCREW, TP M3X8
501	XB4-7300-807 запросить цену →	11 SCREW, TAP TIGHT, BINDING HEAD
502	XB1-2300-407 запросить цену →	2 SCREW, BH3X4 (S)

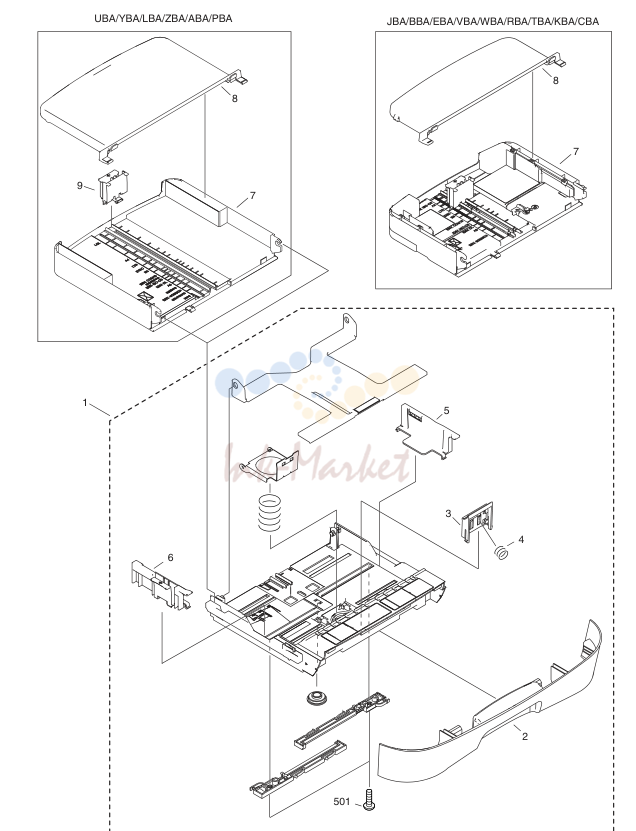

11. NPN RF CASSETTE

№	Артикул	Описание
1	FM2-2883-050 запросить цену →	1 CASSETTE UNIT
2	FC6-2616-020 запросить цену →	1 COVER, CASSETTE FRONT
3	FL2-1047-000 запросить цену →	1 PAD, SEPARATION
4	FU5-2434-000 запросить цену →	1 SPRING, PAD
5	FC5-4911-020 запросить цену →	1 PLATE, SIDE LIMIT, RIGHT
6	FC5-4913-020 запросить цену →	1 PLATE, SIDE LIMIT, LEFT
7	FM2-2888-000 запросить цену →	1 CASSETTE EXTENSION UNIT
7	FC5-4928-030 запросить цену →	1 TRAY, CASSETTE EXTENSION
8	HC1-2008-000 запросить цену →	1 COVER, CASSETTE UPPER
8	FC6-2645-000 запросить цену →	1 COVER, CASSETTE UPPER
9	FC5-4908-040 запросить цену →	1 PLATE,BACK END LIMIT
501	XB4-7300-807 запросить цену →	2 SCREW, TAP TIGHT, BINDING HEAD

12. NPN RF BOARD ASS'Y

№	Артикул	Описание
1	FM2-7892-000 запросить цену →	1 SCNT BOARD ASS'Y UBA,YBA,LBA
1	FK2-2962-000 запросить цену →	1 SCNT BOARD ASS'Y JBA
1	FK2-2961-000 запросить цену →	1 SCNT BOARD ASS'Y
1	FM2-7891-000 запросить цену →	1 SCNT BOARD ASS'Y VBA,WBA,RBA
1	FM3-0168-000 запросить цену →	1 SCNT BOARD ASS'Y ZBA
1	FK2-3566-000 запросить цену →	1 SCNT BOARD ASS'Y PBA,TBA
2	FM2-7803-000 запросить цену →	1 HARNESS, SCNT-POWER RELAY
3	FK2-2865-000 запросить цену →	1 CABLE, FLAT
4	FH2-7192-000 запросить цену →	1 CABLE,USB
5	FK2-2076-000 запросить цену →	1 SPEAKER
6	FK2-2963-000 запросить цену →	1 NCU PCB ASSEMBLY ZBA,UBA,YBA,LBA
6	FK2-2964-000 запросить цену →	1 NCU PCB ASSEMBLY VBA,WBA
6	FK2-3184-000 запросить цену →	1 NCU PCB ASSEMBLY RBA
7	HH2-2824-000 запросить цену →	1 MODULAR CORD US,ZBA US,VBA
8	HK1-0547-000 запросить цену →	1 MODULAR CORD VBA FR
9	HK1-0544-000 запросить цену →	1 MODULAR CORD VBA DE
10	HK1-0550-000 запросить цену →	1 CORD, MODULAR VBA IT
11	HK1-0559-000 запросить цену →	1 MODULAR CORD RBA
12	WT2-5865-000 запросить цену →	2 CLIP CLAMP, WIRE
501	XB1-2300-407 запросить цену →	7 SCREW, BH3X6(S)
