Canon MF 3110 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF PACKAGE COMPONENTS
3. NPN RF EXTERNAL COVERS, PANELS, ETC
4. NPN RF INTERNAL COMPONENT
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF INTERNAL COMPONENTS 4
8. NPN RF INTERNAL COMPONENTS 5
9. NPN RF POWER SUPPLY ASS'Y
10. FY6-0383-000 1 SCANNER ASS'Y
11. NPN RF CASSETTE
12. NPN RF BOARD ASS'Y

1. Contents

№	Артикул	Альт. артикул	Описание
001			PACKAGE COMPONENTS .....................................................2-2
100			EXTERNAL COVERS, PANELS ,ETC. ....................................2-3
101			INTERNAL COMPONENTS 1 .................................................2-5
102			INTERNAL COMPONENTS 2 .................................................2-7
103			INTERNAL COMPONENTS 3 .................................................2-9
104			INTERNAL COMPONENTS 4 ...............................................2-11
105			INTERNAL COMPONENTS 5 ...............................................2-13
110			POWER SUPPLY ASS'Y .......................................................2-15
210			SCANNER ASS'Y .................................................................2-17
300			CASSETTE ...........................................................................2-19
950			SCNT BOARD ASSEMBLY ..................................................2-21
001			PACKAGE COMPONENTS................................................................................2-2
100			EXTERNAL COVERS, PANELS ,ETC...............................................................2-3
101			INTERNAL COMPONENTS 1............................................................................2-5
102			INTERNAL COMPONENTS 2............................................................................2-7
103			INTERNAL COMPONENTS 3............................................................................2-9
104			INTERNAL COMPONENTS 4..........................................................................2-11
105			INTERNAL COMPONENTS 5..........................................................................2-13
110			POWER SUPPLY ASS'Y..................................................................................2-15
210			SCANNER ASS'Y.............................................................................................2-17
950			SCNT BOARD ASSEMBLY..............................................................................2-21

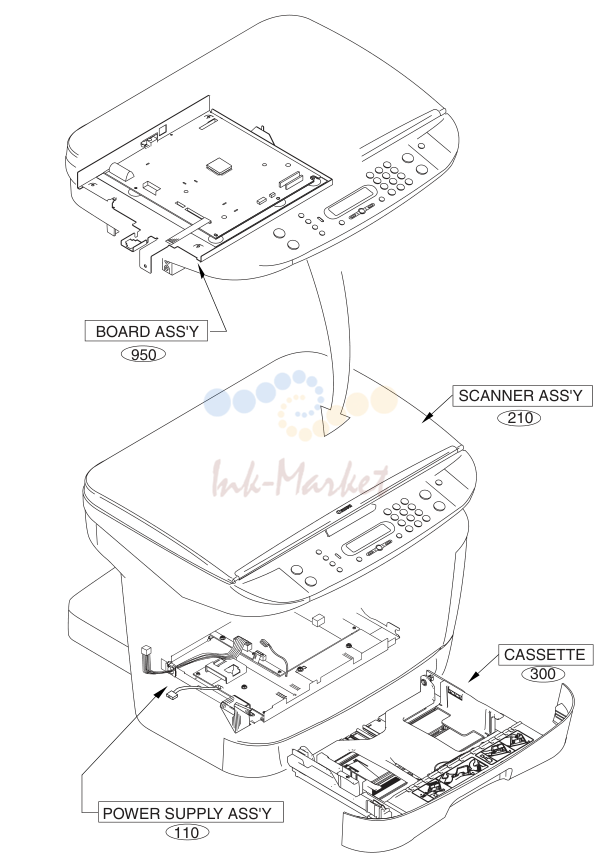

2. NPN RF PACKAGE COMPONENTS

№	Артикул	Описание
1	FH5-3702-000 запросить цену →	1 CD-ROM, USER SOFTWARE AZN&CZN
1	FH5-3677-000 запросить цену →	1 CD-ROM, USER SOFTWARE EZN&BZN
1	FH5-3703-000 запросить цену →	1 CD-ROM, USER SOFTWARE LZN
1	FH5-3704-000 запросить цену →	1 CD-ROM, USER SOFTWARE RZN&TZN&DZN
1	FH5-3676-000 запросить цену →	1 CD-ROM, USER SOFTWARE UZN&YZN
1	FH5-3678-000 запросить цену →	1 CD-ROM, USER SOFTWARE VZN
2	FA7-6662-000 запросить цену →	1 BASIC GUIDE(ENGLISH) LZN
2	FA7-6222-000 запросить цену →	1 BASIC GUIDE(PORTUGUESE) LZN
2	FA7-6225-000 запросить цену →	1 BASIC GUIDE(SPANISH) LZN
2	FA7-6216-000 запросить цену →	1 BASIC GUIDE(ENGLISH) UZN&YZN
2	FA7-6219-000 запросить цену →	1 BASIC GUIDE(FRENCH) YZN

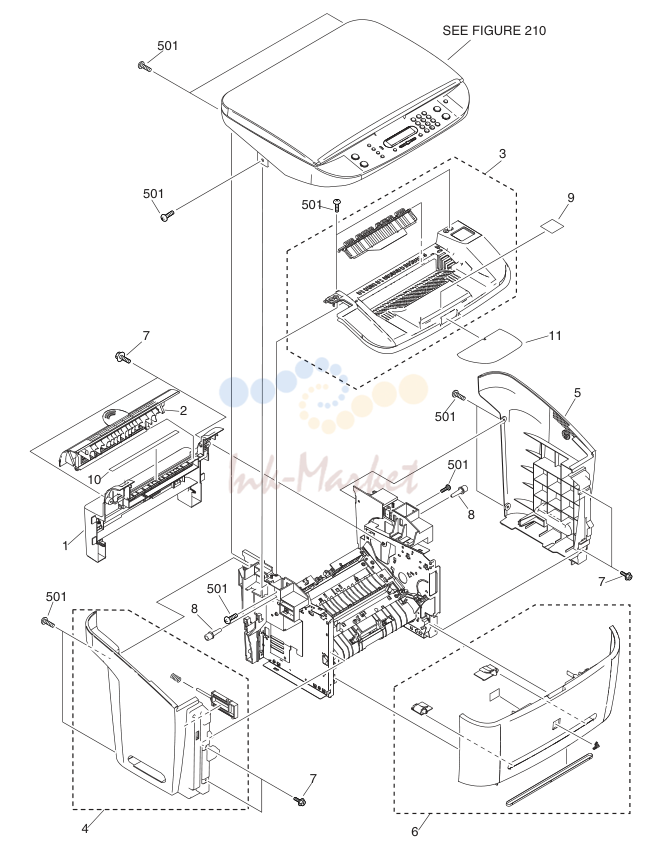

3. NPN RF EXTERNAL COVERS, PANELS, ETC

№	Артикул	Описание
1	FC6-2637-000 запросить цену →	1 COVER, REAR
2	FC6-2638-000 запросить цену →	1 COVER, FACE-UP
3	FM2-2882-000 запросить цену →	1 TOP COVER UNIT
4	FM2-2881-000 запросить цену →	1 LEFT COVER UNIT
5	FC6-2615-000 запросить цену →	1 COVER, RIGHT
6	FM2-2880-000 запросить цену →	1 FRONT COVER UNIT
7	XA9-1386-000 запросить цену →	7 SCREW,RS,M3X8
8	FC6-2610-000 запросить цену →	2 PIVOT
9	HC1-1613-000 запросить цену →	1 SHEET,HIGH TEMP,CAUTION
10	HC1-1624-000 запросить цену →	1 LABEL,HIGH TEMP,CAUTION
11	HC1-1947-000 запросить цену →	1 TRAY, AUXILIARY
501	XB4-7400-807 запросить цену →	11 SCREW,TAPPING,TRUSS HEAD,M4X8

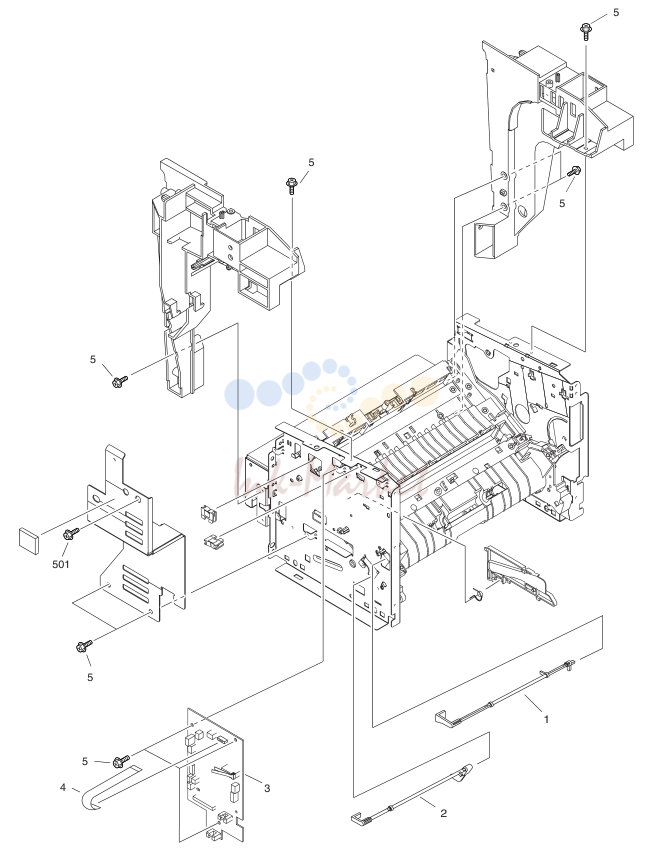

4. NPN RF INTERNAL COMPONENT

№	Артикул	Описание
1	FC5-4808-000 запросить цену →	1 FLAG, MANUAL FEED SENSOR
2	FC5-4814-000 запросить цену →	1 FLAG, CASSETTE SENSOR
3	FM5-5318-000 запросить цену →	1 ECNT BOARD ASS'Y
3	FM5-5317-000 запросить цену →	1 ECNT BOARD ASS'Y UZN&YZN&LZN
4	FH2-7157-000 запросить цену →	1 CABLE, FLAT
5	XA9-1386-000 запросить цену →	11 SCREW,RS,M3X8
501	XB4-7400-807 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X8

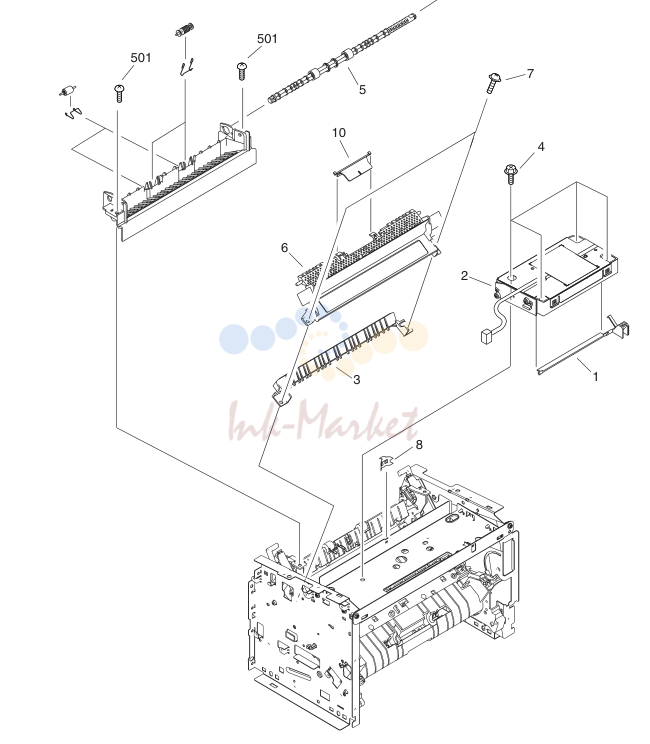

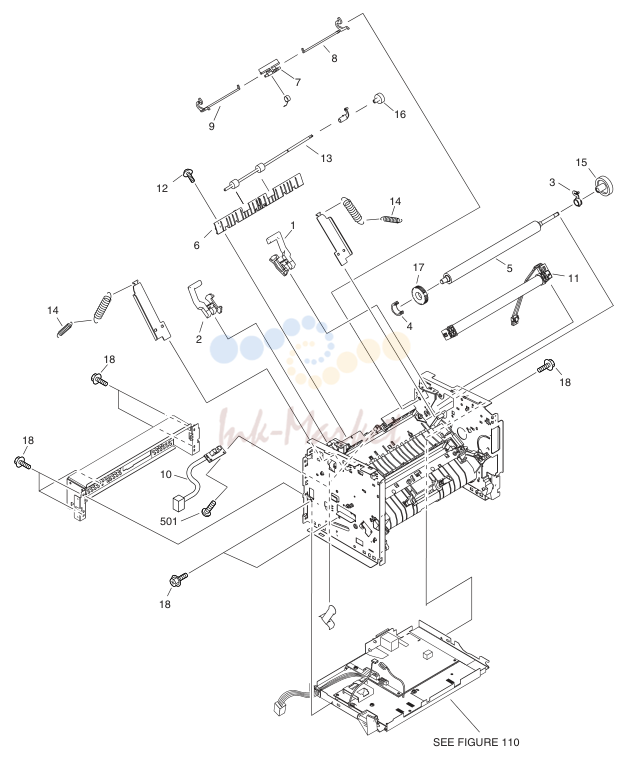

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC5-4775-000 запросить цену →	1 ARM, LASER SHUTTER
2	FM2-1081-000 запросить цену →	1 LASER/SCANNER UNIT
3	FC5-4833-000 запросить цену →	1 GUIDE, FIXING ENTRANCE
4	XA9-1386-000 запросить цену →	4 SCREW,RS,M3X8
5	FL2-1043-000 запросить цену →	1 ROLLER, FACE-DOWN DELIVERY
6	FL2-1050-000 запросить цену →	1 COVER, FIXING
7	XA9-1502-000 запросить цену →	2 SCREW,W/WASHER,M4
8	FC5-4778-000 запросить цену →	1 PLATE,GROUNDING
9	FU5-0699-000 запросить цену →	1 GEAR, 19T
10	FC5-4850-000 запросить цену →	1 FLAG, ROLL PREVENTION
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8

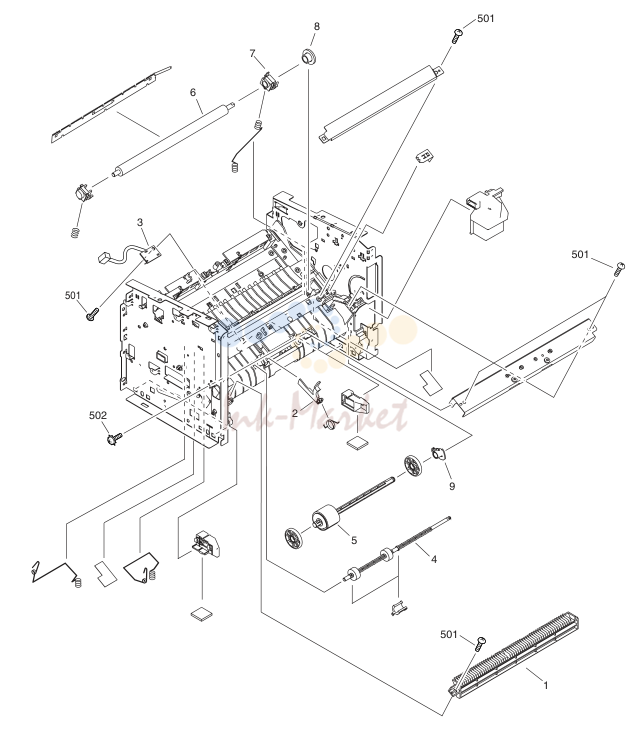

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FC5-4800-000 запросить цену →	1 GUIDE,U-TURN
2	FC5-4799-000 запросить цену →	1 FLAG, REGIST. SENSOR
3	FM5-5263-000 запросить цену →	1 TOP SENSOR PCB UNIT
4	FL2-1042-000 запросить цену →	1 ROLLER, FEEDER
5	FL2-1046-000 запросить цену →	1 ROLLER, CASSETTE PICK-UP
6	RC1-1776-000 запросить цену →	1 ROLLER, TRANSFER
7	FC5-4807-000 запросить цену →	1 BUSHING,TRANSFER ROLLER,RIGHT
8	FU5-0716-000 запросить цену →	1 GEAR, 17T
9	FC5-4921-000 запросить цену →	1 BUSHING
501	XB4-7400-807 запросить цену →	5 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	1 SCREW, W/WASHER, M3X6

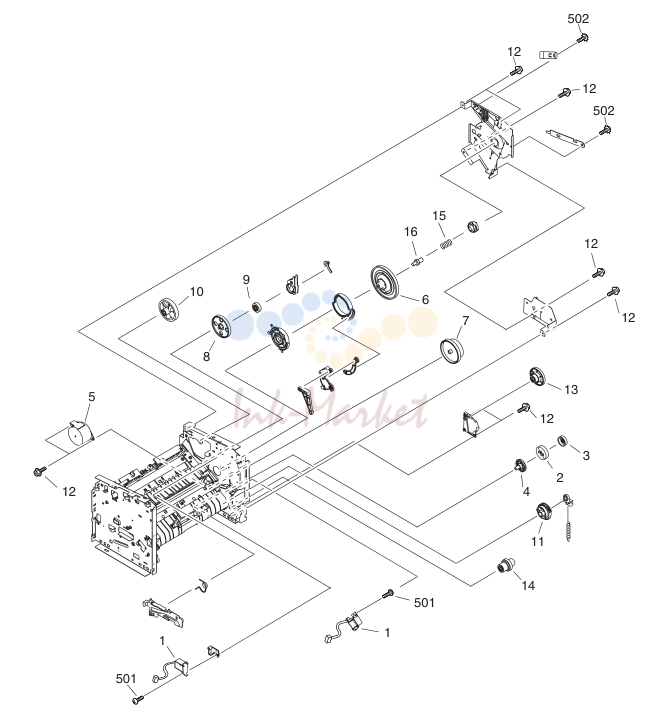

7. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FH6-5093-000 запросить цену →	2 SOLENOID, PICK-UP
2	FM2-1069-000 запросить цену →	1 GEAR UNIT
3	FU5-0707-000 запросить цену →	1 GEAR,51T
4	FU5-0709-000 запросить цену →	1 GEAR,17T
5	FH5-1081-000 запросить цену →	1 MOTOR, MAIN, STEPPING
6	FU5-0700-000 запросить цену →	1 GEAR, 163T
7	FU5-0701-000 запросить цену →	1 GEAR,91T/115T
8	FU5-0702-000 запросить цену →	1 GEAR, 18T/107T
9	FU5-0703-000 запросить цену →	1 GEAR, 17T
10	FU5-0704-000 запросить цену →	1 GEAR, 55T
11	FU5-0714-000 запросить цену →	1 GEAR, 25T
12	XA9-1386-000 запросить цену →	9 SCREW,RS,M3X8
13	FU5-0705-000 запросить цену →	1 GEAR, 22T/86T
14	FU5-0710-000 запросить цену →	1 GEAR, 19T/35T
15	FU5-2429-000 запросить цену →	1 SPRING,DRUM CONTACT PIN
16	FC5-4878-000 запросить цену →	1 PIN,DRUM CONTACT
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	2 SCREW, W/WASHER, M3X6

8. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	FC5-4827-000 запросить цену →	1 LEVER, PRESSURE RELEASE, RIGHT
2	FC5-4828-000 запросить цену →	1 LEVER, PRESSURE RELEASE, LEFT
3	FC5-4829-000 запросить цену →	1 USHING,ROLLER PRESSURE,RIGHT
4	FC5-4830-000 запросить цену →	1 BUSHING,ROLLER PRESSURE,LEFT
5	FC5-4871-000 запросить цену →	1 ROLLER,PRESSURE
6	FC5-4832-000 запросить цену →	1 GUIDE,DELIVERY
7	FC5-4834-000 запросить цену →	1 FLAG, DELIVERY SENSOR
8	FC5-4861-000 запросить цену →	1 LEVER,PRESS RELEASE SENS,RIGHT
9	FC5-4862-000 запросить цену →	1 LEVER,PRESS RELEASE SENS,LEFT
10	FM5-5264-000 запросить цену →	1 DELIVERY SENSOR PCB UNIT
11	FM2-1099-000 запросить цену →	1 FILM UNIT
11	FM2-1098-000 запросить цену →	1 FILM UNIT UZN&YZN&LZN
12	XA9-1502-000 запросить цену →	1 SCREW,W/WASHER,M4
13	FL2-1044-000 запросить цену →	1 ROLLER,FACE-UP
14	FU5-2425-000 запросить цену →	2 SPRING,PRESSURE GROUNDING
15	FU5-0713-000 запросить цену →	1 GEAR, 29T
16	FU5-0698-000 запросить цену →	1 GEAR,ROLL,FACE-UP
17	FC5-4860-000 запросить цену →	1 RUBBER RING,CONDUCTIVE
18	XA9-1386-000 запросить цену →	8 SCREW,RS,M3X8
501	XB4-7400-807 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X8

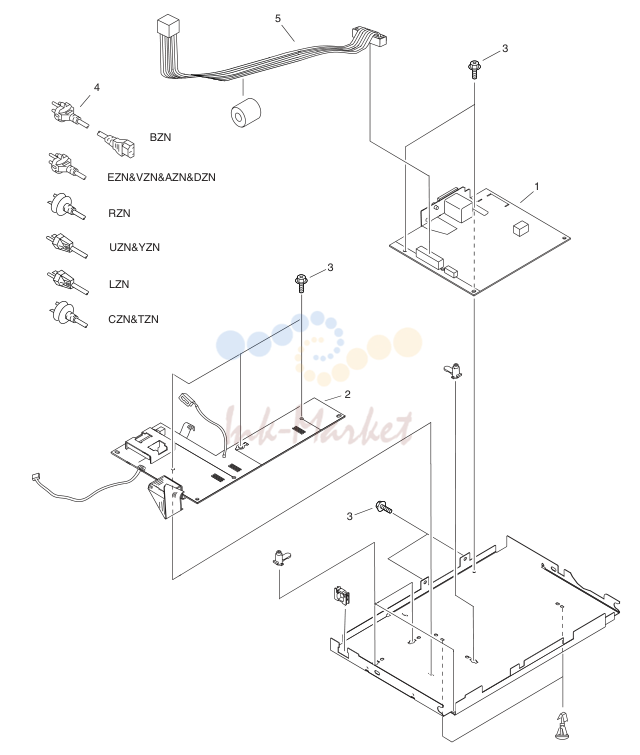

9. NPN RF POWER SUPPLY ASS'Y

№	Артикул	Описание
1	FH3-2688-000 запросить цену →	1 POWER SUPPLY UNIT
1	FH3-2689-000 запросить цену →	1 POWER SUPPLY UNIT UZN&YZN&LZN
2	FM5-5262-000 запросить цену →	1 HIGH-VOLTAGE PCB UNIT
3	XA9-1386-000 запросить цену →	7 SCREW,RS,M3X8
4	FM5-5293-000 запросить цену →	1 CORD, POWER BZN
4	FM5-5294-000 запросить цену →	1 CORD, POWER CZN&TZN
4	FM5-5292-000 запросить цену →	1 CORD, POWER EZN&VZN&AZN&DZN
4	HG1-5295-000 запросить цену →	1 CORD, POWER LZN
4	FM5-5296-000 запросить цену →	1 CORD, POWER RZN
4	FM5-5273-000 запросить цену →	1 CORD, POWER UZN&YZN
5	HG1-4520-000 запросить цену →	1 CABLE WITH CONNECTOR, 9P

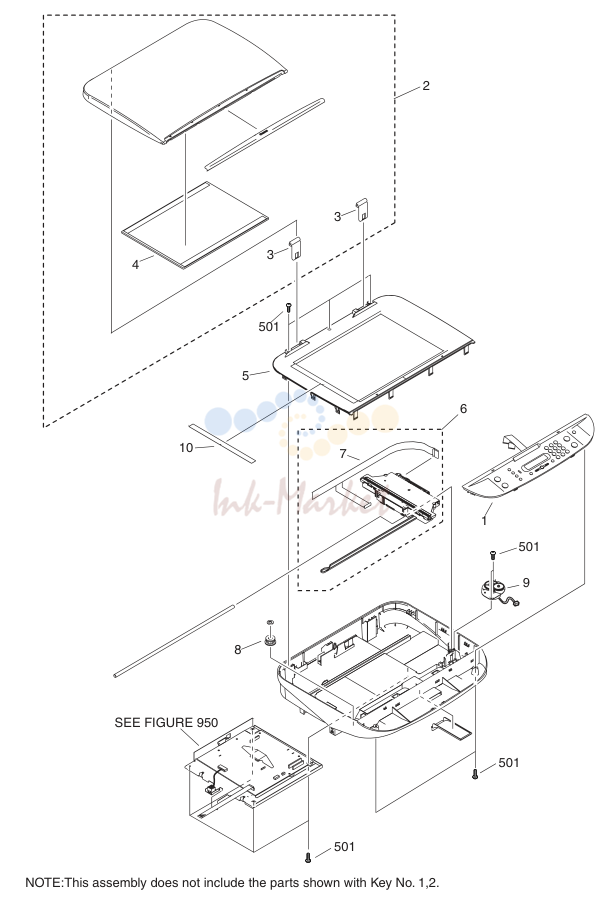

10. FY6-0383-000 1 SCANNER ASS'Y

№	Артикул	Описание
1	FM2-2893-000 запросить цену →	1 OPERATION PANEL UNIT CZN&TZN SEE NOTE
1	FM2-2887-000 запросить цену →	1 OPERATION PANEL UNIT
1	FM2-2885-000 запросить цену →	1 OPERATION PANEL UNIT
2	FM2-2894-000 запросить цену →	1 DOCUMENT COVER ASS'Y TZN&DZN SEE NOTE
2	FM2-2884-000 запросить цену →	1 DOCUMENT COVER ASS'Y ZN&VZN&BZN&AZN&CZ
3	FC6-2607-000 запросить цену →	2 HINGE
4	FC6-2608-000 запросить цену →	1 SHEET, DOCUMENT PRESSUR
5	FY6-0384-000 запросить цену →	1 SCANNER COVER ASS'Y
6	FY6-0385-000 запросить цену →	1 CCD UNIT
7	FY3-0293-000 запросить цену →	1 CABLE, FLAT, 22P
8	FY5-0188-000 запросить цену →	1 BELT WHEEL UNIT
9	FY6-0386-000 запросить цену →	1 FLAT BED MOTOR UNIT
10	FC6-2609-000 запросить цену →	1 SHEET, INDEX
501	XB4-7300-807 запросить цену →	10 SCREW, TAP TIGHT. BINDING HEAD

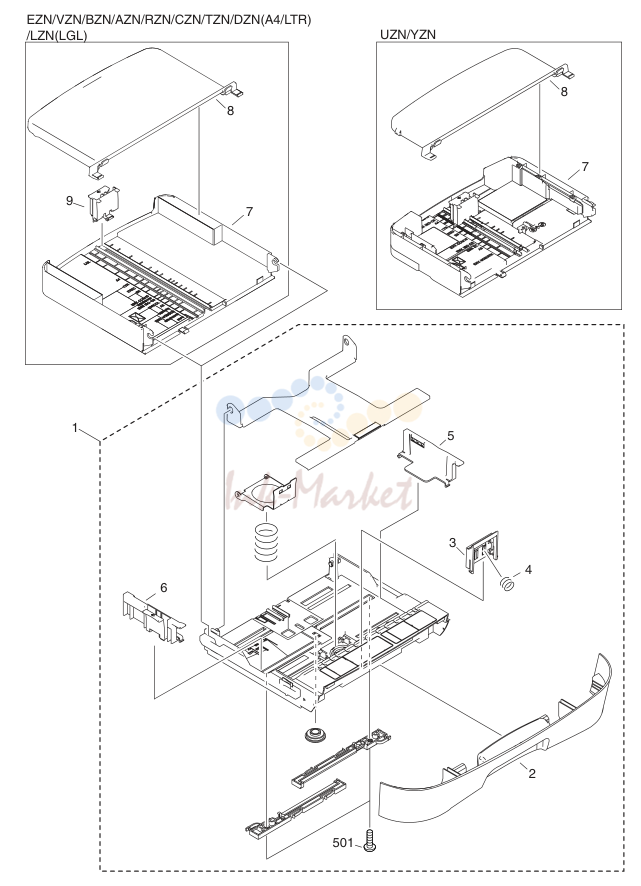

11. NPN RF CASSETTE

№	Артикул	Описание
1	FM2-2883-000 запросить цену →	1 CASSETTE UNIT
2	FC6-2616-000 запросить цену →	1 COVER, CASSETTE FRONT
3	FL2-1047-000 запросить цену →	1 PAD, SEPARATION
4	FU5-2434-000 запросить цену →	1 SPRING,PAD
5	FC5-4911-000 запросить цену →	1 PLATE,SIDE LIMIT,RIGHT
6	FC5-4913-000 запросить цену →	1 PLATE, SIDE LIMIT, LEFT
7	FC5-4928-000 запросить цену →	1 CASSETTE EXTENSION UNIT ZN&RZN&TZN&DZN&CZ
7	FC5-4933-000 запросить цену →	1 CASSETTE EXTENSION UNIT LZN
7	FM2-2888-000 запросить цену →	1 CASSETTE EXTENSION UNIT UZN&YZN
8	HC1-2008-000 запросить цену →	1 COVER, CASSETTE UPPER ZN&RZN&TZN&DZN&CZ
8	HC1-2009-000 запросить цену →	1 COVER, CASSETTE UPPER LZN
8	FC6-2645-000 запросить цену →	1 COVER, CASSETTE UPPER UZN&YZN
9	FC5-4908-000 запросить цену →	1 PLATE, BACK END LIMIT
501	XB4-7300-807 запросить цену →	2 SCREW, TAP TIGHT, BINDING HEAD

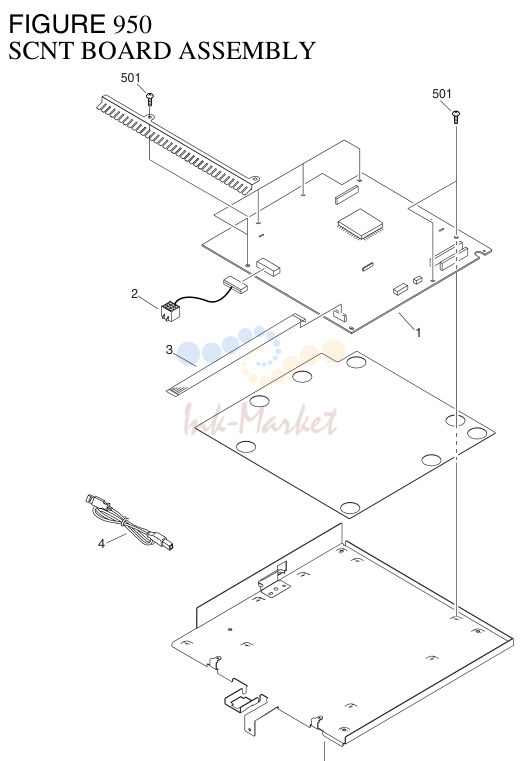

12. NPN RF BOARD ASS'Y

№	Артикул	Описание
1	FG3-3831-000 запросить цену →	1 SCNT BOARD ASS'Y CZN&TZN
1	FG3-3830-000 запросить цену →	1 SCNT BOARD ASS'Y
2	FG3-3835-000 запросить цену →	1 CABLE, ASS'Y
3	FH2-7189-000 запросить цену →	1 CABLE, FLAT
4	HH2-3274-000 запросить цену →	1 CABLE, USB
501	XB1-2300-607 запросить цену →	7 SCREW, BH3X6(S)
