Canon LBP251dw/ LBP252dw/ LBP253x — каталог запчастей со схемами

Содержание

1. Figure SNL Product Code No./Serial No.
2. Figure A1A ASSEMBLY LOCATION DIAGRAM (LBP253 SERIES)
3. Figure 100H EXTERNAL COVERS, PANELS, ETC. (LBP252dw)
4. Figure 100J EXTERNAL COVERS, PANELS, ETC. (LBP251dw)
5. Figure 101D INTERNAL COMPONENTS 1
6. Figure 102 INTERNAL COMPONENTS 2
7. Figure 103 INTERNAL COMPONENTS 3
8. Figure 104B INTERNAL COMPONENTS 4
9. Figure 105E INTERNAL COMPONENTS 5 (LBP253 SERIES)
10. Figure 105F INTERNAL COMPONENTS 5 (LBP252,LBP251 SERIES)

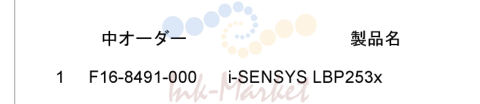

1. Figure SNL Product Code No./Serial No.

№	Артикул	Альт. артикул	Описание
1	F16-8491-000 запросить цену →	1i-SENSYS	LBP253x NDXA
2	F16-8493-000 запросить цену →	1i-SENSYS	LBP252dw NEEA
3	F16-8495-000 запросить цену →	1i-SENSYS	LBP251dw NEHA

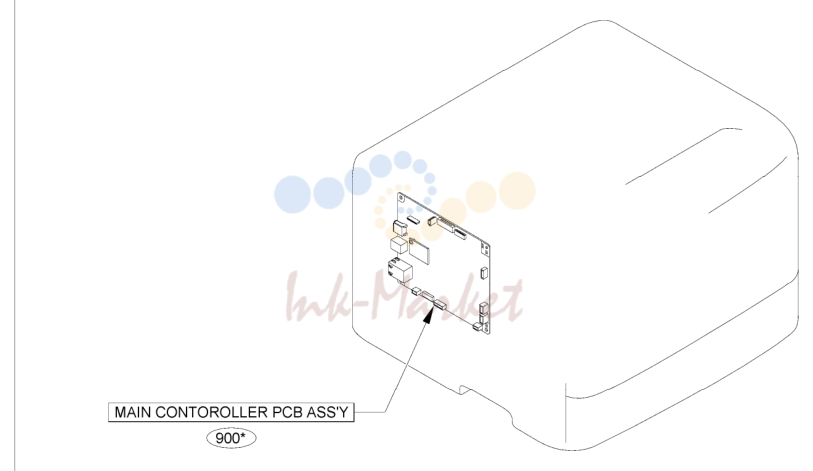

2. Figure A1A ASSEMBLY LOCATION DIAGRAM (LBP253 SERIES)

№	Артикул	Альт. артикул	Описание
1	FC0-4235-000 запросить цену →		1LABEL, DUPLEXING SIZE CONTROL
2	FE4-7383-000 запросить цену →		1COVER, RIGHT, UPPER
3	FC8-9837-000 запросить цену →		1COVER, FRONT
4	FC0-4252-000 запросить цену →		1COVER, RIGHT
5	FC0-4239-000 запросить цену →		1LABEL, MP, SIZE
6	FC8-9896-000 запросить цену →		1LABEL, H.V. CAUTION
7	FE4-4748-000 запросить цену →		1COVER, LEFT
8	FM4-8671-000 запросить цену →	1REAR	COVER ASS'Y
9	FM1-H795-000 запросить цену →	1OPERATION	PANEL ASS'Y
10	FM1-H775-000 запросить цену →	1CARTRIDGE	DOOR ASS'Y
11	RC2-6273-000 запросить цену →		1HINGE, MULTI-PURPOSE, RIGHT
12	RC2-8291-000 запросить цену →		1HINGE, MULTI-PURPOSE, LEFT
13	RU5-2895-000 запросить цену →		2SPRING, TENSION
14	FM1-H774-000 запросить цену →		1TOP COVER ASS'Y
15	FC0-4281-000 запросить цену →		1LABEL, CAUTION
16	FC0-4270-000 запросить цену →		1COVER, SWITCH
17	XA9-1671-000 запросить цену →		12SCREW, D, M3X8
18	XA9-1503-000 запросить цену →		18SCREW, TAP, M3X6
19	XA9-1454-000 запросить цену →		2SCREW, W/WASHER, M3X10
20	FE4-4753-000 запросить цену →		1BASE, PANEL
21	FE4-7375-000 запросить цену →		1SPRING, COMPRESSION
22	FK4-2943-000 запросить цену →		1CABLE, USB
23	FK4-2942-000 запросить цену →		1CABLE, FLAT

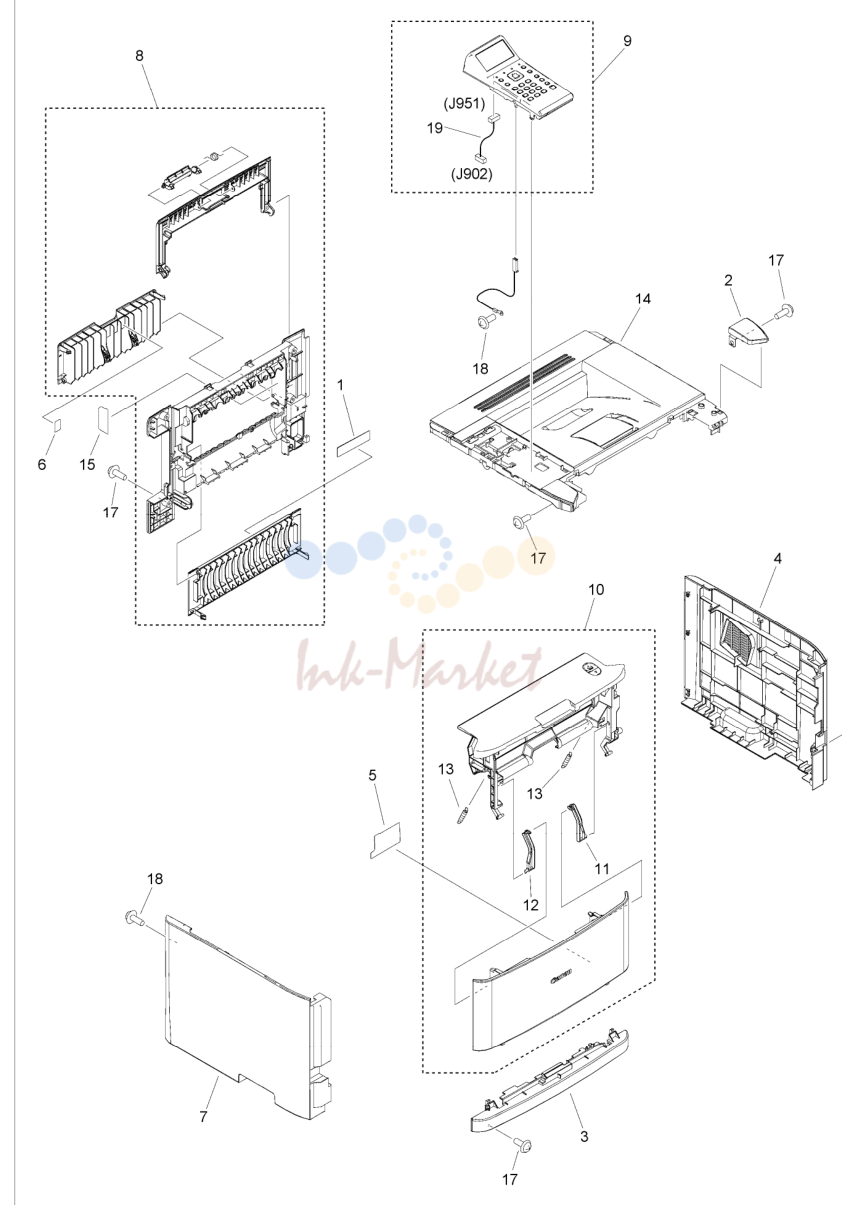

3. Figure 100H EXTERNAL COVERS, PANELS, ETC. (LBP252dw)

№	Артикул	Альт. артикул	Описание
1	FC0-4235-000 запросить цену →		1LABEL, DUPLEXING SIZE CONTROL
2	FE4-7386-000 запросить цену →		1COVER, RIGHT, UPPER
3	FC8-9837-000 запросить цену →		1COVER, FRONT
4	FC0-4252-000 запросить цену →		1COVER, RIGHT
5	FC0-4239-000 запросить цену →		1LABEL, MP, SIZE
6	FC8-9896-000 запросить цену →		1LABEL, H.V. CAUTION
7	FE4-4748-000 запросить цену →		1COVER, LEFT
8	FM4-8671-000 запросить цену →	1REAR	COVER ASS'Y
9	FM1-H788-000 запросить цену →	1OPERATION	PANEL ASS'Y
10	FM1-H775-000 запросить цену →	1CARTRIDGE	DOOR ASS'Y
11	RC2-6273-000 запросить цену →		1HINGE, MULTI-PURPOSE, RIGHT
12	RC2-8291-000 запросить цену →		1HINGE, MULTI-PURPOSE, LEFT
13	RU5-2895-000 запросить цену →		2SPRING, TENSION
14	FM1-H774-000 запросить цену →		1TOP COVER ASS'Y
15	FC0-4281-000 запросить цену →		1LABEL, CAUTION
16	FC0-4270-000 запросить цену →		1COVER, SWITCH
17	XA9-1671-000 запросить цену →		12SCREW, D, M3X8
18	XA9-1503-000 запросить цену →		16SCREW, TAP, M3X6
19	FM1-P973-000 запросить цену →		1CABLE, 5LINE PANEL

4. Figure 100J EXTERNAL COVERS, PANELS, ETC. (LBP251dw)

№	Артикул	Альт. артикул	Описание
1	FC0-4235-000 запросить цену →		1LABEL, DUPLEXING SIZE CONTROL
2	FE4-7388-000 запросить цену →		1COVER, RIGHT, UPPER
3	FC8-9837-000 запросить цену →		1COVER, FRONT
4	FC0-4252-000 запросить цену →		1COVER, RIGHT
5	FC0-4239-000 запросить цену →		1LABEL, MP, SIZE
6	FC8-9896-000 запросить цену →		1LABEL, H.V. CAUTION
7	FE4-4748-000 запросить цену →		1COVER, LEFT
8	FM4-8671-000 запросить цену →	1REAR	COVER ASS'Y
9	FM1-H784-000 запросить цену →	1OPERATION	PANEL ASS'Y
10	FM1-H775-000 запросить цену →	1CARTRIDGE	DOOR ASS'Y
11	RC2-6273-000 запросить цену →		1HINGE, MULTI-PURPOSE, RIGHT
12	RC2-8291-000 запросить цену →		1HINGE, MULTI-PURPOSE, LEFT
13	RU5-2895-000 запросить цену →		2SPRING, TENSION
14	FM1-H774-000 запросить цену →		1TOP COVER ASS'Y
15	FC0-4281-000 запросить цену →		1LABEL, CAUTION
16	FC0-4270-000 запросить цену →		1COVER, SWITCH
17	XA9-1671-000 запросить цену →		12SCREW, D, M3X8
18	XA9-1503-000 запросить цену →		16SCREW, TAP, M3X6
19	FM1-P973-000 запросить цену →		1CABLE, 5LINE PANEL

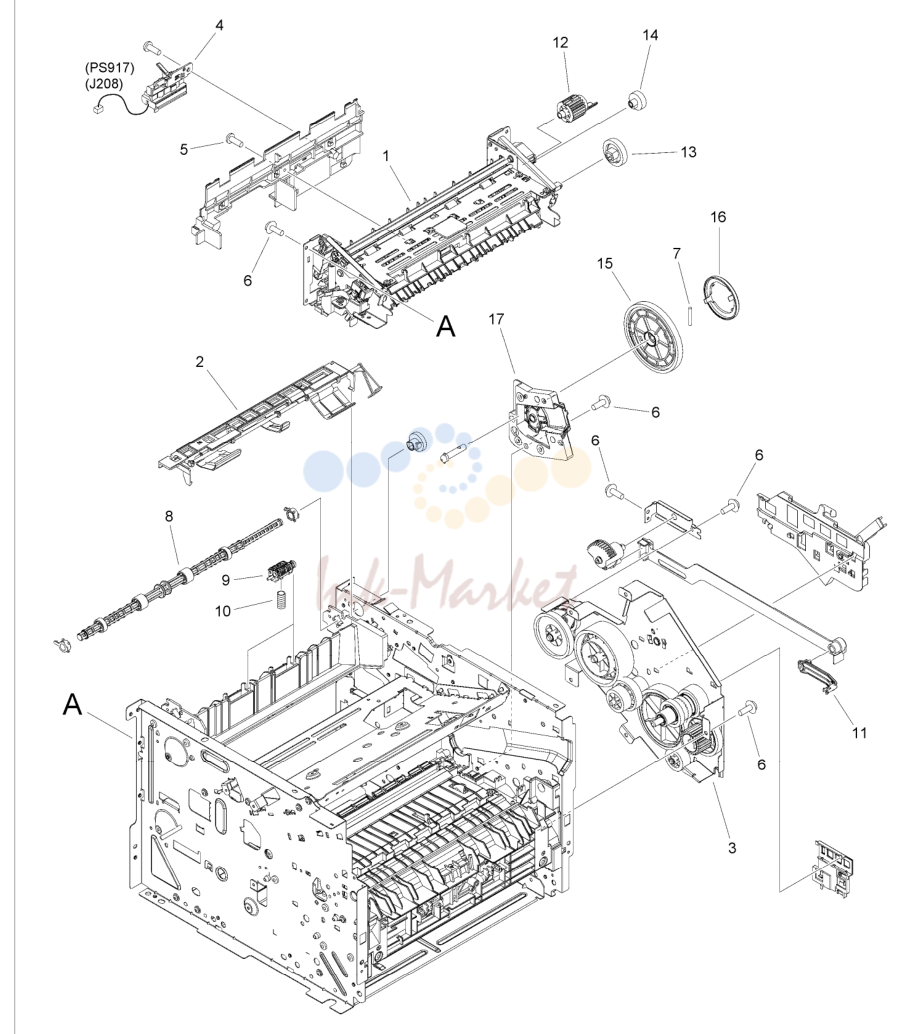

5. Figure 101D INTERNAL COMPONENTS 1

№	Артикул	Альт. артикул	Описание
1	FM1-D112-000 запросить цену →	1FIXING	ASS'Y
2	RM1-7691-000 запросить цену →	1PAPER	RETAINING DELIVERY ASS'Y
3	RM1-6421-000 запросить цену →	1MAIN	DRIVE ASS'Y
4	RM1-6445-000 запросить цену →	1REVERSE	SENSOR ASS'Y PS917
5	XA9-1503-000 запросить цену →		3SCREW, TAP, M3X6
6	XA9-1671-000 запросить цену →		14SCREW, D, M3X8
7	RC2-8349-000 запросить цену →		1PIN, LARGE GEAR
8	RL1-2112-000 запросить цену →		1ROLLER, FACE-DOWN
9	RL1-2111-000 запросить цену →	2FACE-DOWN	ROLLER UNIT
10	RU6-2610-000 запросить цену →		2SPRING, COMPRESSION
11	RC2-6198-000 запросить цену →		1ARM, LINK,
12	RU6-0688-000 запросить цену →		1GEAR, 21T
13	RU6-0690-000 запросить цену →		1GEAR, 27T
14	RU6-0693-000 запросить цену →		1GEAR, 17T
15	RU6-0674-000 запросить цену →		1GEAR, 145T
16	RC2-6217-000 запросить цену →		1COVER, GEAR RETAINING
17	RC2-6042-000 запросить цену →		1FRAME, GEAR SUPPORTING

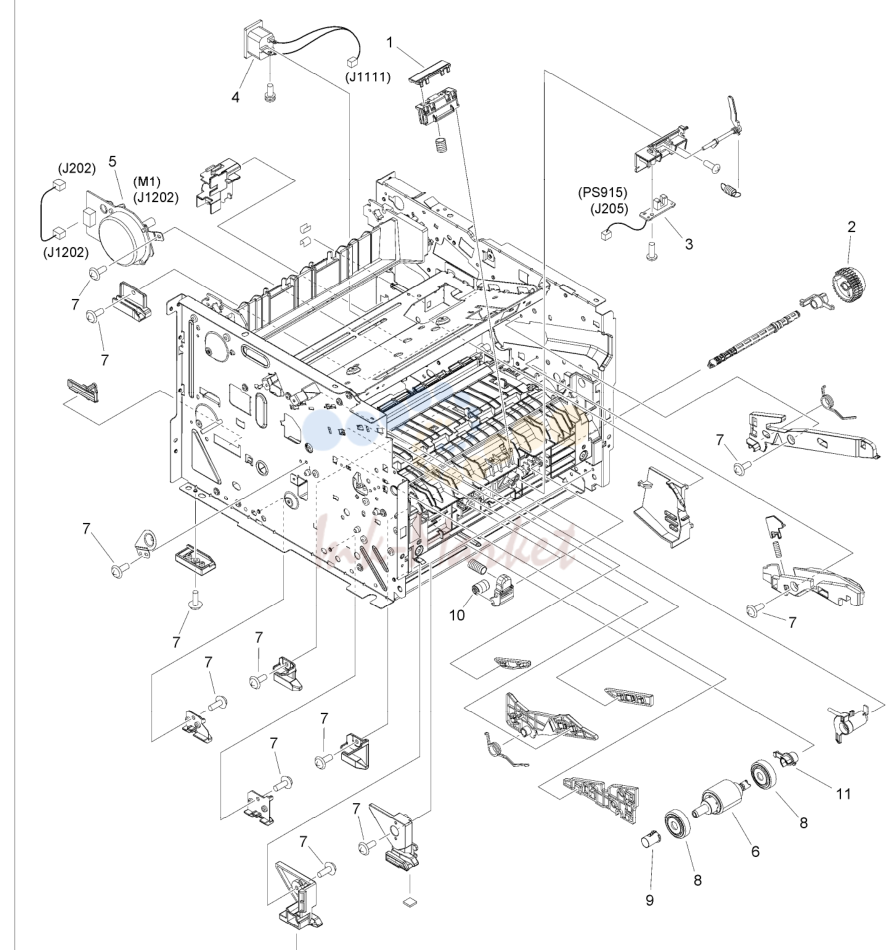

6. Figure 102 INTERNAL COMPONENTS 2

№	Артикул	Альт. артикул	Описание
102			NPN 1INTERNAL COMPONENTS
1	RL1-2115-000 запросить цену →		1PAD, MULTI-PURPOSE SEPARATION
2	RM1-1301-000 запросить цену →	1PAPER	PICK-UP GEAR ASS'Y
3	RM1-6350-000 запросить цену →	1MULTI-PURPOSE	SENSOR PCB ASS'Y PS915
4	FM0-1141-000 запросить цену →	1INLET	AC RELAY CABLE
5	RM1-6378-000 запросить цену →	1MAIN	MOTOR ASS'Y M1
6	RM1-6414-000 запросить цену →	1PAPER	PICK-UP ROLLER ASS'Y
7	XA9-1671-000 запросить цену →		12SCREW, D, M3X8
8	RC2-6130-000 запросить цену →		2ROLLER, CASSETTE PAPER PICK-UP
9	RC2-8263-000 запросить цену →		1BUSHING
10	RC1-3481-000 запросить цену →		2ROLLER, IDLER
11	RC2-6131-000 запросить цену →		1BUSHING

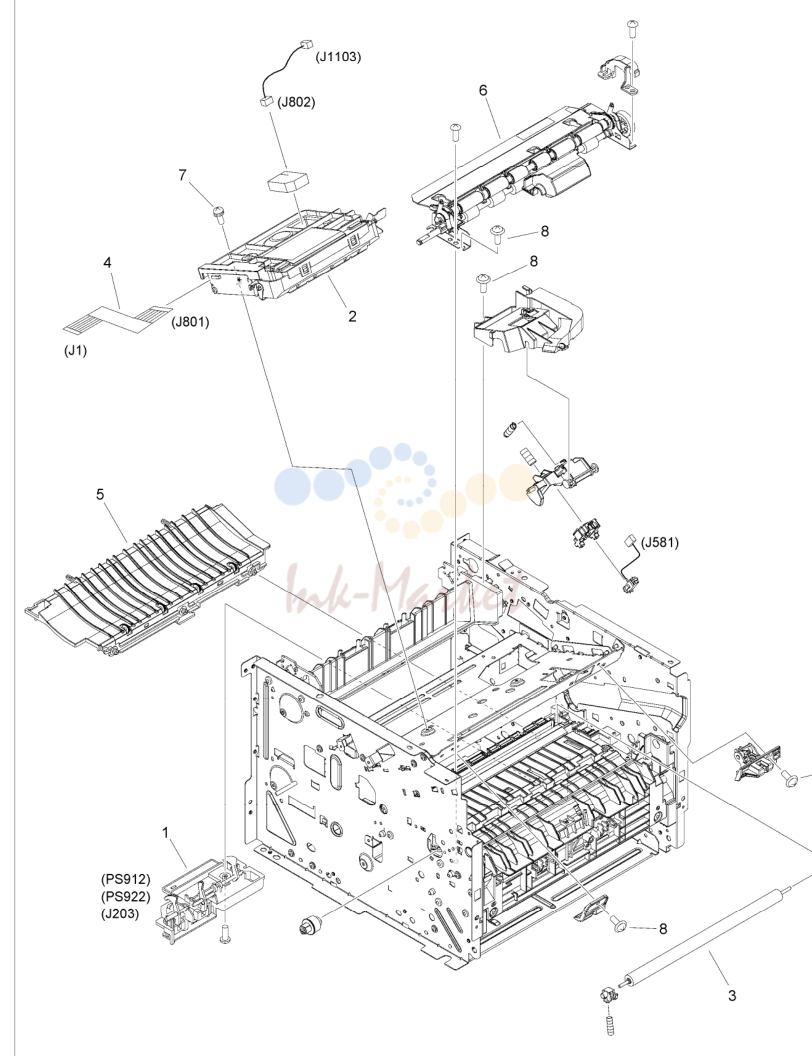

7. Figure 103 INTERNAL COMPONENTS 3

№	Артикул	Альт. артикул	Описание
103			NPN 1INTERNAL COMPONENTS
1	FM1-H781-000 запросить цену →		1TOP SENSOR ASS'Y PS912,PS922
2	RM1-6424-000 запросить цену →	1SCANNER	ASS'Y
3	RM1-6450-000 запросить цену →	1TRANSFER	ROLLER ASS'Y
4	RK2-3708-000 запросить цену →		1CABLE, LASER FLEXIBLE FLAT
5	RM1-6402-000 запросить цену →	1PAPER	FEED GUIDE ASS'Y
6	RM1-6419-000 запросить цену →	1REGISTRATION	ASS'Y
7	XA9-1420-000 запросить цену →		6SCREW, W/WASHER, M3X8
8	XA9-1671-000 запросить цену →		4SCREW, D, M3X8

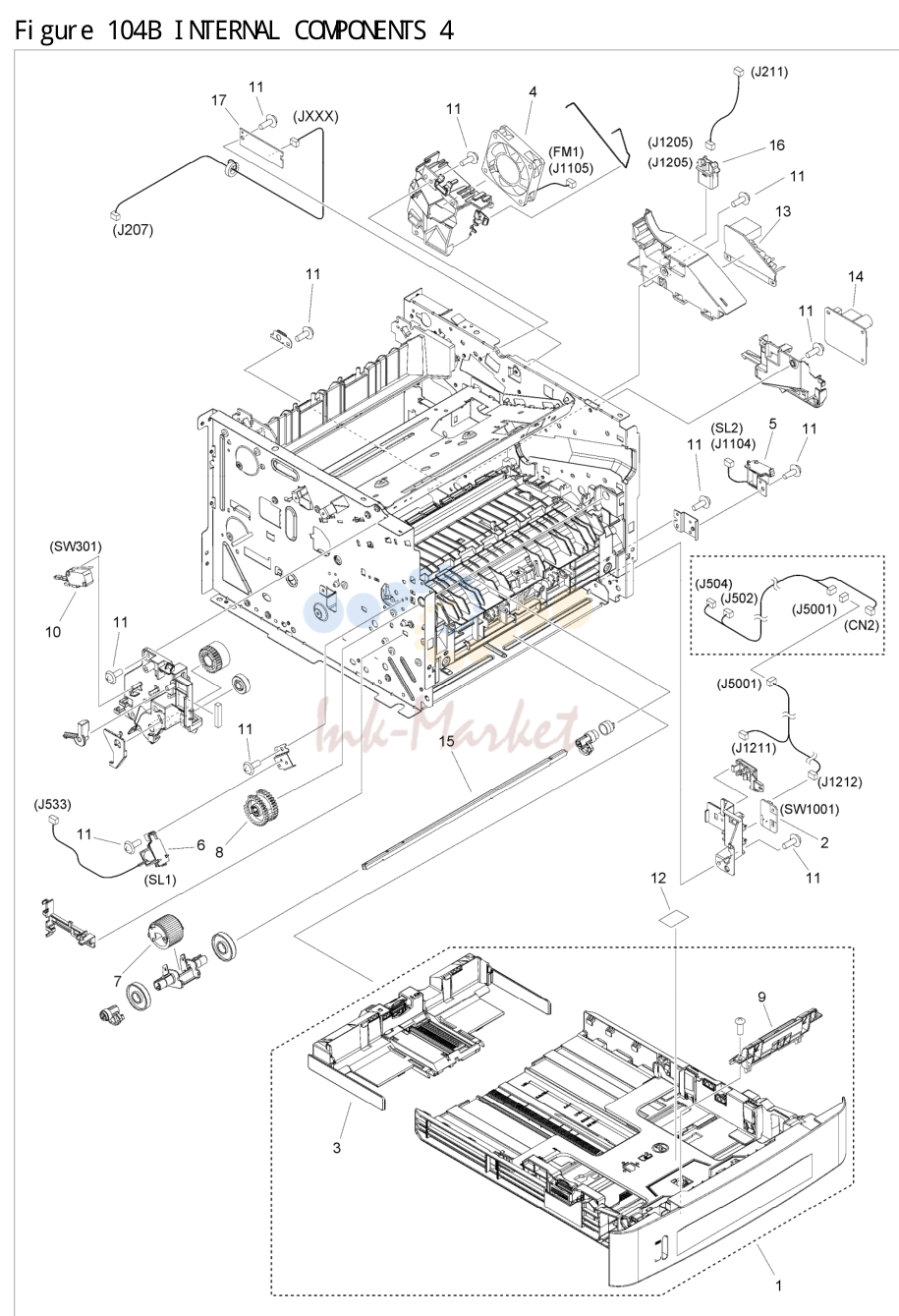

8. Figure 104B INTERNAL COMPONENTS 4

№	Артикул	Альт. артикул	Описание
1	FM0-4723-000 запросить цену →	1CASSETTE	ASS'Y
2	FM0-1140-000 запросить цену →	1POWER	SWITCH PCB ASS'Y SW1001
3	RM1-6396-000 запросить цену →	1BACK	END LIMIT ASSEMBLY
4	RK2-2728-000 запросить цену →		1FAN FM1
7	RL1-2120-000 запросить цену →		1ROLLER,MULTI-PURPOSE PICK-UP
8	RM1-4275-020 запросить цену →	1PAPER	PICK-UP GEAR ASS'Y
9	RM1-6397-000 запросить цену →	1SEPARATION	PAD HOLDER ASS'Y
11	XA9-1671-000 запросить цену →		13SCREW, D, M3X8
12	FC7-9850-000 запросить цену →		1LABEL, PROHIBITION DOCUMENT
13	FM0-1139-000 запросить цену →		1AC RELAY ASS'Y
14	FK3-1986-000 запросить цену →	1A.N.	POWER SUPPLY PCB ASSEMBLY
15	RC2-6136-000 запросить цену →		1SHAFT, PAPER PICK-UP
16	VS1-7258-007 запросить цену →		1CONNECTOR, DRAWER
17	FM1-P904-000 запросить цену →	1DUPLEX	DRIVER PCB ASS'Y

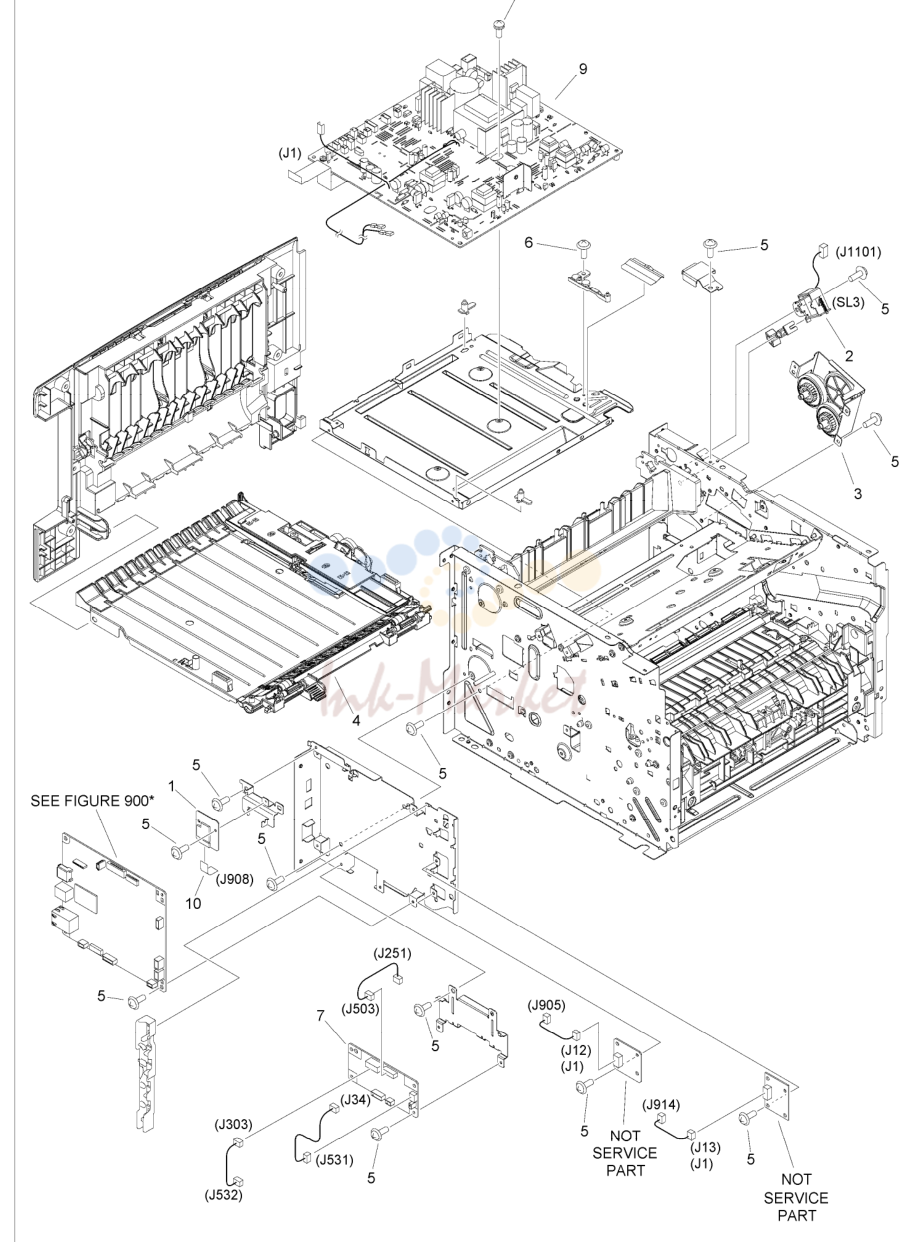

9. Figure 105E INTERNAL COMPONENTS 5 (LBP253 SERIES)

№	Артикул	Альт. артикул	Описание
1	FK4-1248-020 запросить цену →		1MODULE, WLAN
3	RM1-6423-000 запросить цену →	1REVERSE	DRIVE ASS'Y
4	RM1-6441-000 запросить цену →	1DUPLEXING	PAPER FEED ASS'Y
5	XA9-1503-000 запросить цену →		15SCREW, TAP, M3X6
6	XA9-1671-000 запросить цену →		1SCREW, D, M3X8
7	FM0-1138-000 запросить цену →	1SLEEP	IF PCB ASS'Y
8	XA9-1420-000 запросить цену →		4SCREW, W/WASHER, M3X8
9	FM1-P902-000 запросить цену →	1ENGINE	CONTROLLER ASS'Y
10	FK4-2944-000 запросить цену →		1CABLE, FLAT

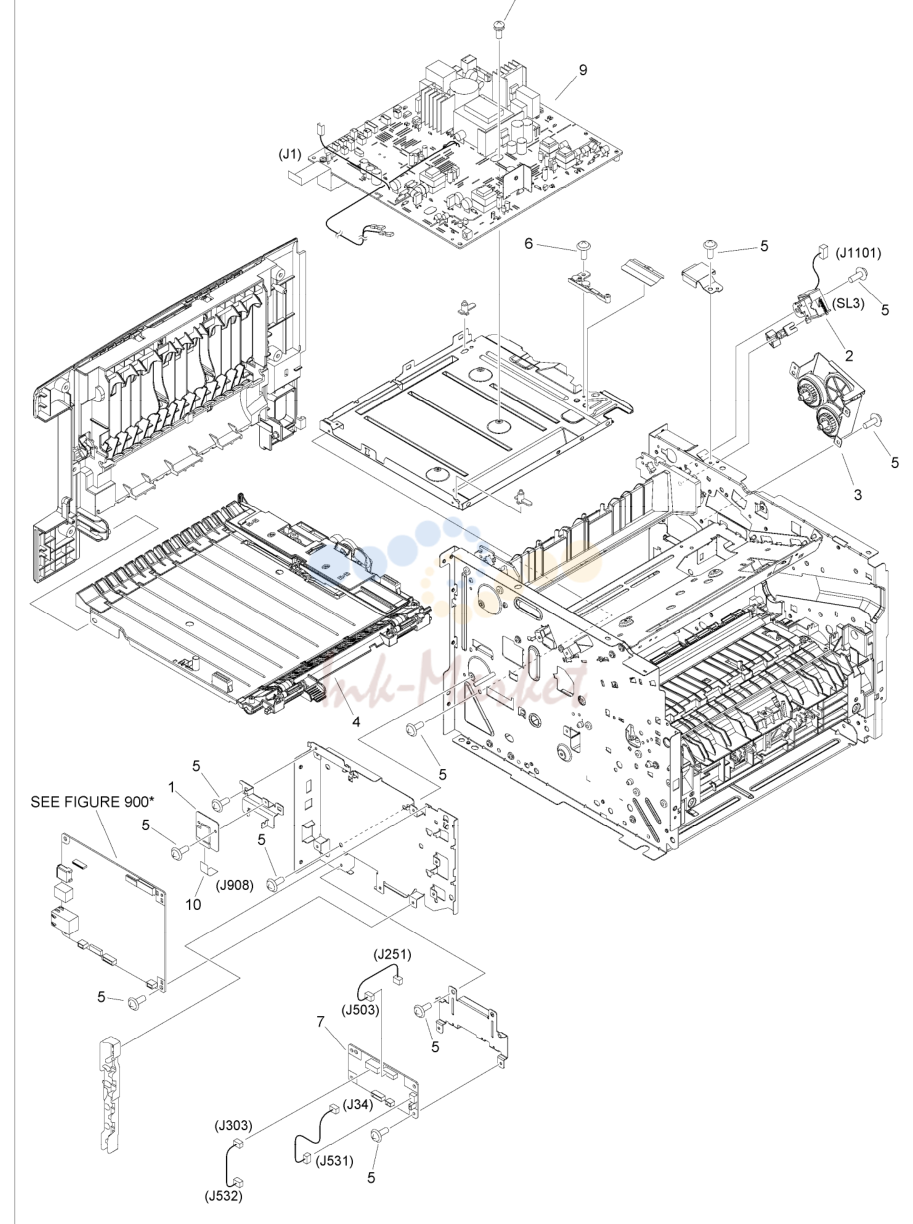

10. Figure 105F INTERNAL COMPONENTS 5 (LBP252,LBP251 SERIES)

№	Артикул	Альт. артикул	Описание
1	FK4-1248-020 запросить цену →		1MODULE, WLAN
3	RM1-6423-000 запросить цену →	1REVERSE	DRIVE ASS'Y
4	RM1-6441-000 запросить цену →	1DUPLEXING	PAPER FEED ASS'Y
5	XA9-1503-000 запросить цену →		15SCREW, TAP, M3X6
6	XA9-1671-000 запросить цену →		1SCREW, D, M3X8
7	FM0-1138-000 запросить цену →	1SLEEP	IF PCB ASS'Y
8	XA9-1420-000 запросить цену →		4SCREW, W/WASHER, M3X8
9	FM1-P902-000 запросить цену →	1ENGINE	CONTROLLER ASS'Y
10	FK4-2944-000 запросить цену →		1CABLE, FLAT
