Canon LBP 800/810 — каталог запчастей со схемами

Содержание

1. FIGURE A
2. FIGURE 102
3. FIGURE 103
4. FIGURE 104
5. FIGURE 105
6. FIGURE 110

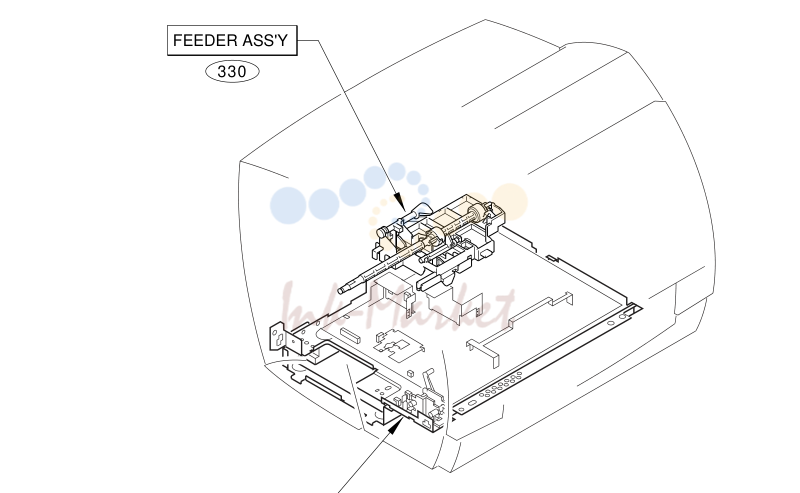

1. FIGURE A

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	RG5-5214-000 запросить цену →	1 FRONT COVER ASS'Y
2	RF5-3061-000 запросить цену →	1 COVER, REAR LBP-800
3	RB2-4661-000 запросить цену →	1 GUIDE, LEFT
4	RB2-4662-000 запросить цену →	1 GUIDE, RIGHT
5	RB2-4665-000 запросить цену →	1 TRAY, PICK-UP, SUB
6	RB2-4666-000 запросить цену →	1 TRAY, DELIVERY, SUB
7	RG5-5016-000 запросить цену →	1 MANUAL FEED TRAY ASS'Y
8	RG5-5017-000 запросить цену →	1 MULTI PURPOSE TRAY ASS'Y
9	RG5-5216-000 запросить цену →	1 CARTRIDGE COVER ASS'Y LBP-800
501	XB4-7401-007 запросить цену →	4 SCREW,TAPPING,PAN HEAD,M4X10

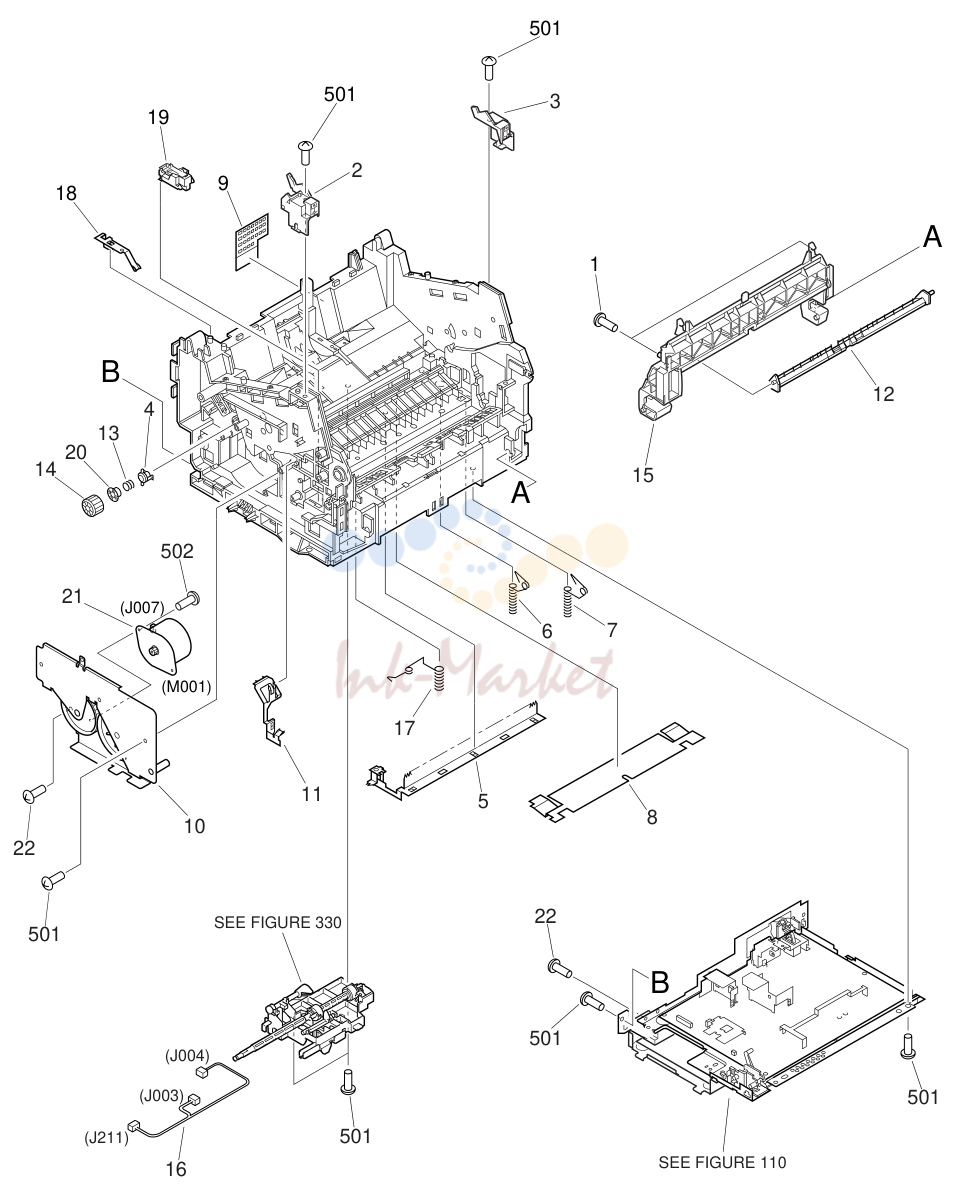

2. FIGURE 102

№	Артикул	Описание
102		- NPN RF INTERNAL COMPONENTS
1	XA9-1170-000 запросить цену →	2 SCREW, M4X8
2	RB2-4663-000 запросить цену →	1 MOUNT, COVER, LEFT
3	RB2-4664-000 запросить цену →	1 MOUNT, COVER, RIGHT
4	RB2-3946-000 запросить цену →	1 BUSHING
5	RB2-3951-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
6	RB2-3952-000 запросить цену →	1 SPRING, TORSION
7	RB2-3953-000 запросить цену →	1 SPRING, TORSION
8	RB2-4054-000 запросить цену →	1 SHEET, TRANSFER
9	RB2-4055-000 запросить цену →	1 COVER, SAFETY,
10	RF5-2829-040 запросить цену →	1 PLATE, DRIVE
11	RB2-3959-000 запросить цену →	1 SPRING, LEAF, LEFT
12	RB2-4006-000 запросить цену →	1 DEFLECTOR
13	RS6-2125-000 запросить цену →	1 SPRING, COMPRESSION
14	RS6-0563-000 запросить цену →	1 GEAR, 23T
15	RG5-5013-000 запросить цену →	1 FACE DOWN DELIVERY GUIDE ASS'Y
16	RG5-4617-000 запросить цену →	1 SENSOR CABLE J003, J004, J211
17	RB2-4042-000 запросить цену →	1 SPRING, TORSION
18	RB2-4044-000 запросить цену →	1 PLATE, GROUNDING
19	RF5-2880-000 запросить цену →	1 HOLDER, FIXING
20	RB2-4036-000 запросить цену →	1 RATCHET
21	RH7-1404-000 запросить цену →	1 MOTOR, STEPPING M001, J007
22	XA9-0779-000 запросить цену →	3 SCREW,W/WASHER,M3X6
501	XB4-7401-007 запросить цену →	10 SCREW,TAPPING,PAN HEAD,M4X10
502	XB6-7300-609 запросить цену →	2 SCREW, TP, M3X6

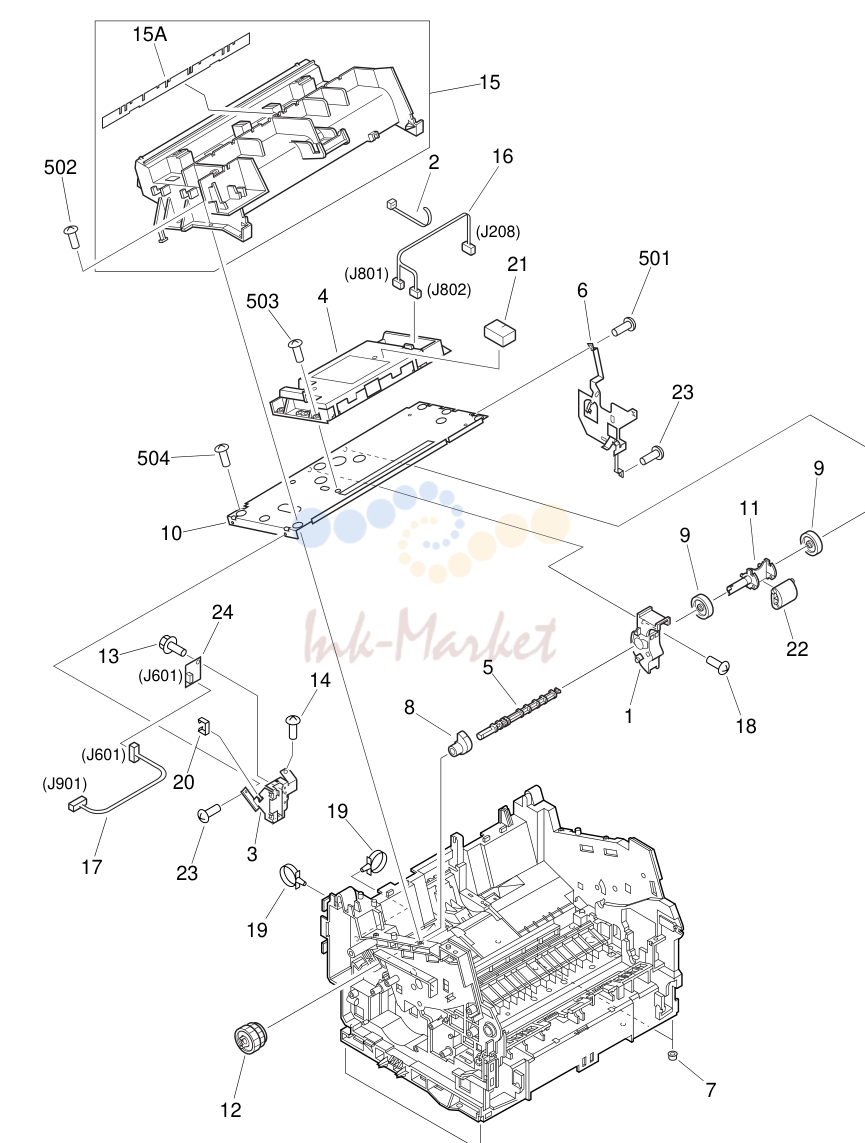

3. FIGURE 103

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	RG5-4584-000 запросить цену →	2 ROLLER HOLDER ASS'Y
2	WT2-5576-000 запросить цену →	5 TIE, CABLE
3	RB2-4652-000 запросить цену →	1 MOUNT, DISPLAY PCB
4	RG5-4570-000 запросить цену →	1 LASER/SCANNER ASS'Y
5	RB2-3943-000 запросить цену →	1 SHAFT
6	RB2-3944-000 запросить цену →	1 SPRING, LEAF
7	RB2-3945-000 запросить цену →	4 FOOT
8	RB2-3949-000 запросить цену →	1 CAM
9	RB2-3931-000 запросить цену →	2 ROLLER
10	RB2-3932-000 запросить цену →	1 PLATE, SCANNER
11	RB2-3930-000 запросить цену →	1 SHAFT, ROLLER
12	RG5-4585-020 запросить цену →	1 GEAR ASS'Y
13	XA9-0863-000 запросить цену →	1 SCREW, RS, M3X6
14	XA9-0605-000 запросить цену →	1 SCREW, M4X8
15	RF5-3062-000 запросить цену →	1 DUCT,
16	RG5-4616-000 запросить цену →	1 SCANNER CABLE J208, J801, J802
17	RG5-5036-000 запросить цену →	1 DISPLAY CABLE J601, J901
18	XA9-0267-000 запросить цену →	2 SCREW, TP, M3X6
19	WT2-5041-000 запросить цену →	2 TIE, CABLE
20	WT2-5300-000 запросить цену →	1 CLIP, CABLE
21	RB2-3904-000 запросить цену →	1 DAMPER
22	RB2-4026-000 запросить цену →	1 ROLLER
23	XA9-0779-000 запросить цену →	2 SCREW,W/WASHER,M3X6
24	RG5-5034-000 запросить цену →	1 DISPLAY PCB ASS'Y
501	XB2-7300-607 запросить цену →	3 SCREW, W/WASHER, M3X6
502	XB4-7401-209 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X12
503	XB6-7300-807 запросить цену →	4 SCREW, TP, M3X8
504	XB4-7401-007 запросить цену →	2 SCREW,TAPPING,PAN HEAD,M4X10

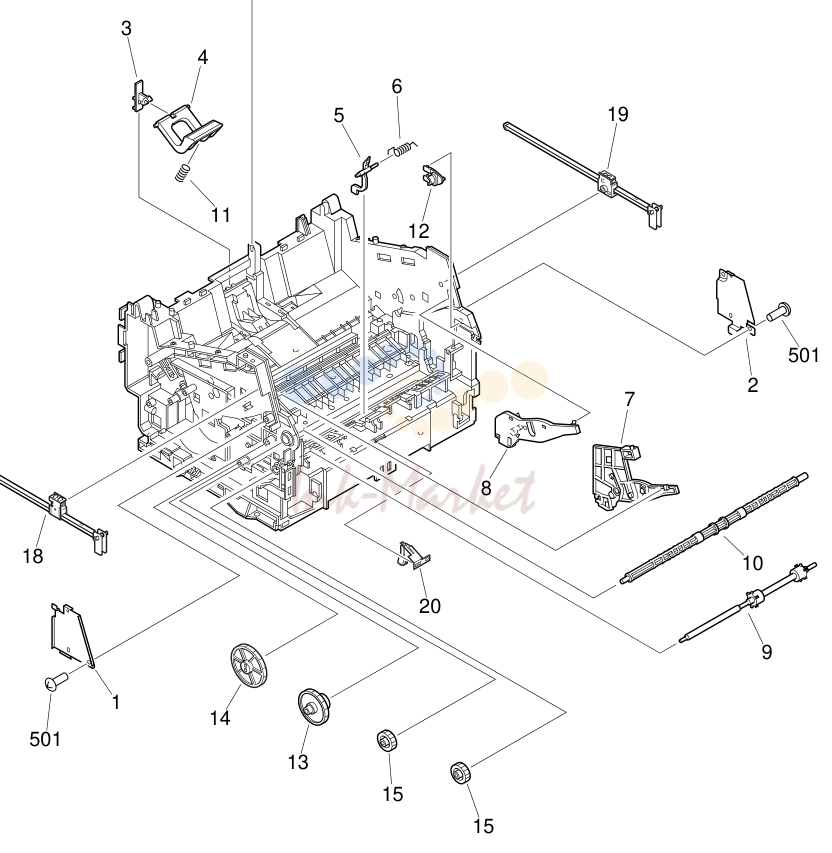

4. FIGURE 104

№	Артикул	Описание
104		- NPN RF INTERNAL COMPONENTS
1	RB2-3941-000 запросить цену →	1 GUIDE, ARM, LEFT
2	RB2-3942-000 запросить цену →	1 GUIDE, ARM, RIGHT
3	RB2-3947-000 запросить цену →	1 HOLDER, PAD
4	RF5-2886-020 запросить цену →	1 ARM, PAD
5	RB2-3960-000 запросить цену →	1 FLAG, SENSOR
6	RB2-3961-000 запросить цену →	1 SPRING, TORSION
7	RF5-2818-000 запросить цену →	1 GUIDE, CARTRIDGE, LEFT
8	RF5-2819-000 запросить цену →	1 GUIDE, CARTRIDGE, RIGHT
9	RF5-2822-000 запросить цену →	1 ROLLER, FACE-UP
10	RF5-2830-000 запросить цену →	1 ROLLER, FACE-DOWN
11	RS5-2502-000 запросить цену →	1 SPRING, COMPRESSION
12	RB2-4016-020 запросить цену →	1 STOP, SLIDE
13	RS6-0565-000 запросить цену →	1 GEAR, 15T/99T
14	RS6-0567-000 запросить цену →	1 GEAR, 46T
15	RS6-0568-000 запросить цену →	2 GEAR, 20T
16	RS6-2122-000 запросить цену →	1 SPRING, COMPRESSION
17	RG5-4582-060 запросить цену →	1 PAPER GUIDE PLATE ASS'Y
18	RG5-5025-000 запросить цену →	1 ARM HOLDER ASS'Y LEFT
19	RG5-5026-000 запросить цену →	1 ARM HOLDER ASS'Y RIGHT
20	RB2-4219-000 запросить цену →	1 PLATE, GROUNDING
501	XB4-7401-007 запросить цену →	3 SCREW,TAPPING,PAN HEAD,M4X10

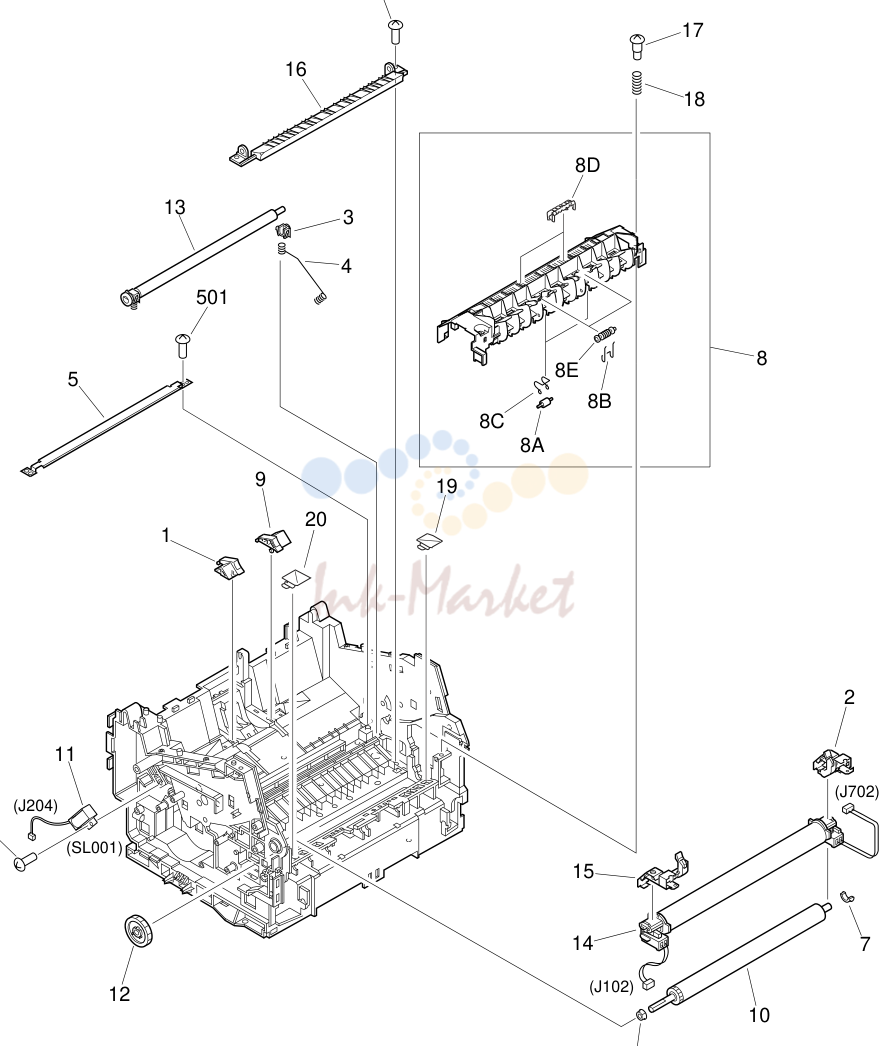

5. FIGURE 105

№	Артикул	Описание
105		- NPN RF INTERNAL COMPONENTS
1	RF5-2820-020 запросить цену →	1 PAD, RUBBER, LEFT
2	RG5-4592-020 запросить цену →	1 FIXING PRESSURE ASS'Y, RIGHT
3	RB2-3939-020 запросить цену →	1 BUSHING, RIGHT
4	RB2-3940-000 запросить цену →	1 SPRING, COMPRESSION
5	RB2-3950-000 запросить цену →	1 GUIDE, TRANSFER
6	RB2-3956-000 запросить цену →	1 BUSHING, LEFT
7	RB2-3957-000 запросить цену →	1 BUSHING, RIGHT
8	RG5-4593-060 запросить цену →	1 DELIVERY ASS'Y
9	RF5-2821-020 запросить цену →	1 PAD, RUBBER, RIGHT
10	RF5-2823-020 запросить цену →	1 ROLLER, PRESSURE
11	RH7-5227-000 запросить цену →	1 SOLENOID SL001, J204
12	RS6-0566-000 запросить цену →	1 GEAR, 34T
13	RG5-4657-020 запросить цену →	1 TRANSFER ASS'Y
14	RG5-4589-040 запросить цену →	1 FIXING FILM ASS'Y 100-127V J102, J702
15	RG5-4591-020 запросить цену →	1 FIXING PRESSURE ASS'Y, LEFT
16	RB2-3958-030 запросить цену →	1 GUIDE, FIXING
17	RS5-9134-000 запросить цену →	2 SCREW, STEPPED, M3
18	RS6-2124-000 запросить цену →	2 SPRING, COMPRESSION
19	RB2-4432-000 запросить цену →	1 SUB GUIDE, RIGHT
20	RB2-4431-000 запросить цену →	1 SUB GUIDE, LEFT
501	XB4-7400-805 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB4-7401-209 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X12
503	XB4-7401-007 запросить цену →	1 SCREW,TAPPING,PAN HEAD,M4X10

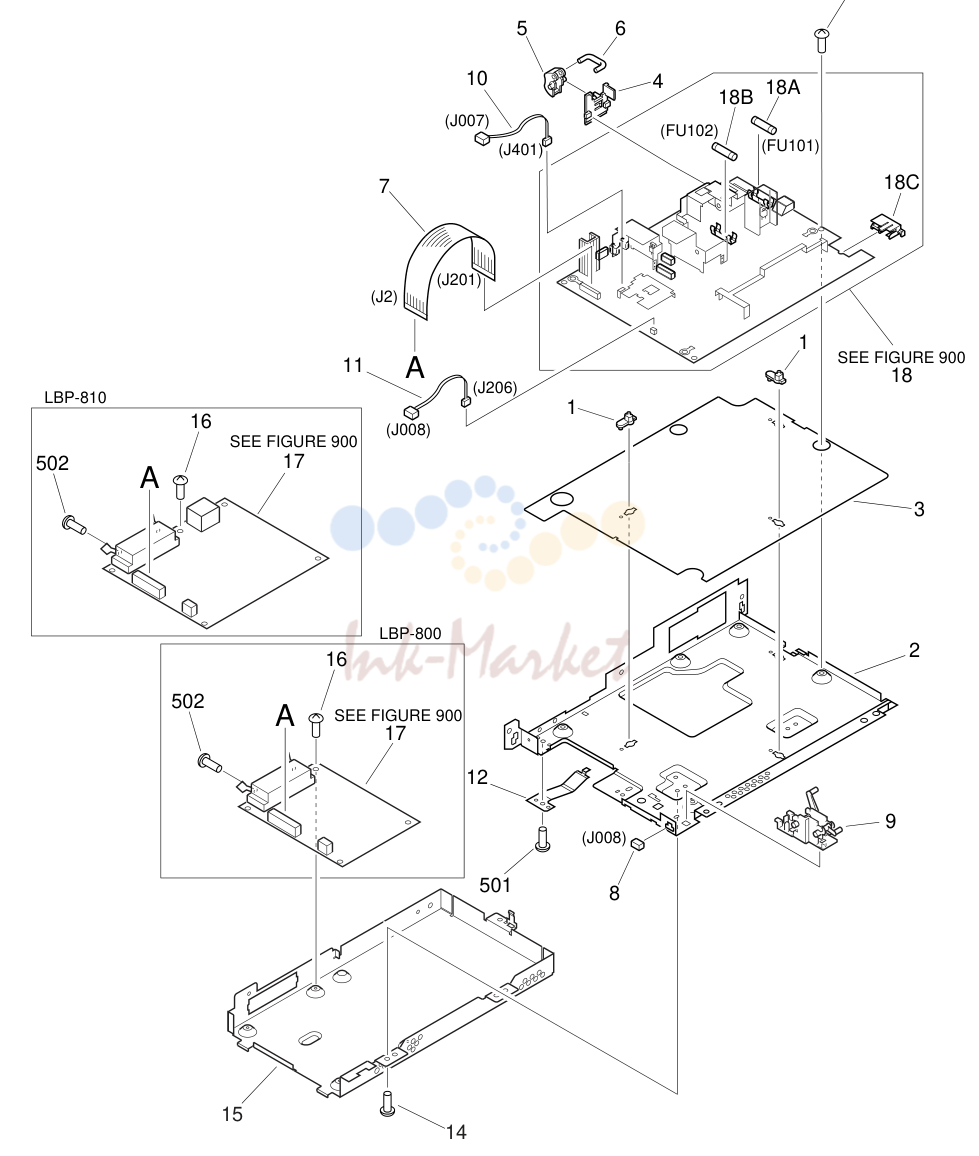

6. FIGURE 110

№	Артикул	Описание
110		- NPN RF ELECTRICAL COMPONENTS ASS'Y
1	RB1-7303-000 запросить цену →	3 SPACER, PCB
2	RB2-3984-000 запросить цену →	1 CASE, PRINTER CONTROLLER
3	RB2-3985-000 запросить цену →	1 SHEET, INSULATING
4	RB2-3986-000 запросить цену →	1 HOLDER, POWER SWITCH LEVER
5	RB2-3987-000 запросить цену →	1 LEVER, POWER SWITCH
6	RB2-3988-000 запросить цену →	1 ROD, SWITCH
7	RH2-5381-000 запросить цену →	1 FLAT CABLE J2, J201
8	VS1-5057-002 запросить цену →	1 CONNECTOR, 2P J008
9	RG5-4599-030 запросить цену →	1 DOOR SENSOR ASS'Y
10	RG5-4618-003 запросить цену →	1 MOTOR CABLE J007, J401
11	RG5-4619-003 запросить цену →	1 THERMISTOR CABLE J008, J206
12	RB2-4049-000 запросить цену →	1 PLATE, GROUNDING
13	XA9-0951-000 запросить цену →	5 SCREW, W/WASHER, M3X8
14	XA9-0267-000 запросить цену →	3 SCREW, TP, M3X6
15	RB2-4640-000 запросить цену →	1 CASE, INTERFACE CONTROLLER LBP-800
16	XA9-0951-000 запросить цену →	5 SCREW, W/WASHER, M3X8 LBP-800
17	RG1-3984-030 запросить цену →	1 INTERFACE CONTROLLER PCB ASS'Y LBP-800
18	RG5-5027-080 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y 100-127V
501	XB2-7300-607 запросить цену →	1 SCREW, W/WASHER, M3X6
502	XB1-1300-807 запросить цену →	2 SCREW,MACH.,PAN HEAD,M3X8
330		- RG5-4581-000 1 FEEDER ASS'Y
1	RB2-3912-000 запросить цену →	1 ROLLER
2	RB2-3917-000 запросить цену →	1 SPRING, TORSION
3	RB2-3914-000 запросить цену →	1 LEVER, REGISTRATION SENSOR
4	RB2-3915-000 запросить цену →	1 LEVER, PAPER SENSOR
5	WG8-5362-000 запросить цену →	2 PHOTO-INTERRUPTER, TLP1241 PS002, PS003
330-1		COPYRIGHT C 2001 CANON INC. CANON LBP-800/810 REV.1 FEB.2001 PRINTED IN JAPAN [IMPRIME AU JAPON]
900		- NPN RF PCB ASS'Y LOCATION DIAGRAM
1	RG5-5027-080 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y 100-127V
2	RG1-3984-030 запросить цену →	1 INTERFACE CONTROLLER PCB ASS'Y LBP-800
