Canon LBP 7780Cdn — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL PANELS, COVERS, ETC.
4. FM0-2455-000 1 FRONT DOOR ASS'Y
5. NPN RF INTERNAL COMPONENTS 1
6. NPN RF INTERNAL COMPONENTS 2
7. NPN RF INTERNAL COMPONENTS 3
8. NPN RF INTERNAL COMPONENTS 4
9. NPN RF INTERNAL COMPONENTS 5

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-3
100			EXTERNAL PANELS, COVERS, ETC. .................................2-4
101			FRONT DOOR ASS'Y ............................................................2-6
102			RIGHTDOOR ASS'Y ..............................................................2-7
103			INTERNAL COMPONENTS 1 ...............................................2-9
104			INTERNAL COMPONENTS 2 .............................................2-11
105			INTERNAL COMPONENTS 3 .............................................2-14
106			INTERNAL COMPONENTS 4 .............................................2-17
107			INTERNAL COMPONENTS 5 .............................................2-20
300			CASSETTE ASSEMBLY ......................................................2-22
310			PAPER PICK-UP ASS'Y ......................................................2-24
311			MULTI-PURPOSE PICK-UP ASS'Y .....................................2-26
810			FIXING ASS'Y ......................................................................2-28
100			EXTERNAL PANELS, COVERS, ETC...............................................................2-4
101			FRONT DOOR ASS'Y.........................................................................................2-6
102			RIGHTDOOR ASS'Y...........................................................................................2-7
103			INTERNAL COMPONENTS 1............................................................................2-9
104			INTERNAL COMPONENTS 2..........................................................................2-11
105			INTERNAL COMPONENTS 3..........................................................................2-14
106			INTERNAL COMPONENTS 4..........................................................................2-17
107			INTERNAL COMPONENTS 5..........................................................................2-20
300			CASSETTE ASSEMBLY...................................................................................2-22
310			PAPER PICK-UP ASS'Y...................................................................................2-24
311			MULTI-PURPOSE PICK-UP ASS'Y..................................................................2-26
810			FIXING ASS'Y...................................................................................................2-28

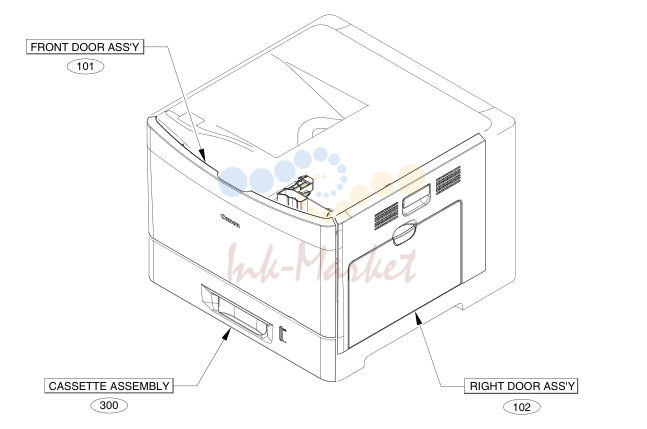

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK3-3990-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,French,German,It
1	FK3-3991-000 запросить цену →	1 CD-ROM, USER SOFTWARE FOR PS
1	FK3-3992-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,Simplified
1	FK3-3994-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,Spanish
2	RK2-1302-000 запросить цену →	1 CABLE, USB HOST POWER SUPPLY imageCLASS
3	FK2-9904-000 запросить цену →	1 CORD, POWER SUPPLY 120V
4	FK2-9571-000 запросить цену →	1 CORD, POWER
5	FK2-9572-000 запросить цену →	1 CORD, POWER SUPPLY 230V CN

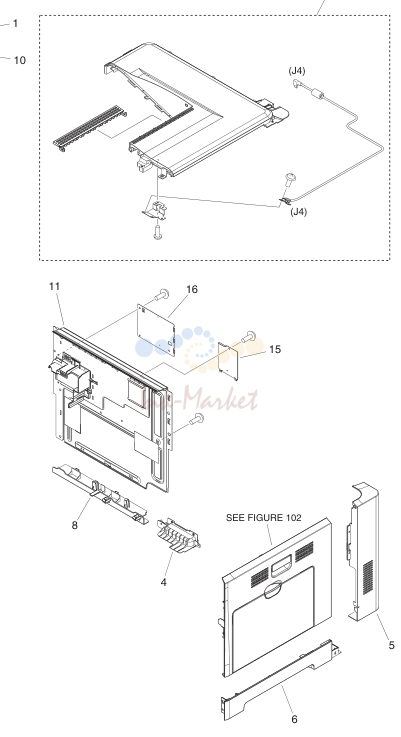

3. NPN RF EXTERNAL PANELS, COVERS, ETC.

№	Артикул	Описание
1	FE2-1293-000 запросить цену →	1 LID, USB
2	FE2-1304-000 запросить цену →	1 COVER, LEFT
3	FE2-1305-000 запросить цену →	1 COVER, LEFT LOWER
4	FE2-1308-000 запросить цену →	1 HANDLE, REAR
5	FE2-1311-000 запросить цену →	1 COVER, REAR RIGHT
6	FE2-1312-000 запросить цену →	1 COVER, RIGHT LOWER
7	FE2-2195-000 запросить цену →	1 COVER, CONTROL PANEL, LEFT
7	FE2-2187-000 запросить цену →	1 COVER, CONTROL PANEL, LEFT imageCLASS LBP7780Cx
7	FE2-1319-000 запросить цену →	1 COVER, CONTROL PANEL, LEFT i-SENSYS LBP7780Cx
8	FE2-1334-000 запросить цену →	1 COVER, PROTECT., LOWER
9	FE2-1337-000 запросить цену →	1 COVER, CONTROL PANEL, RIGHT
10	FE2-1362-000 запросить цену →	1 COVER, CONTROL PANEL, RIGHT
11	FM0-2453-000 запросить цену →	1 REAR COVER ASSEMBLY
12	FM0-2458-000 запросить цену →	1 UPPERCOVER ASS'Y
13	FM0-2459-000 запросить цену →	1 PAPER DELIVERY TRAY ASS'Y English
13	FM0-2462-000 запросить цену →	1 PAPER DELIVERY TRAY ASS'Y Simplified Chinese
14	FM0-2464-000 запросить цену →	1 CONTROL PANEL ASS'Y
14	FM0-2465-000 запросить цену →	1 CONTROL PANEL ASS'Y EUR
14	FM0-2466-000 запросить цену →	1 CONTROL PANEL ASS'Y CN
15	FC8-9800-000 запросить цену →	1 PLATE, SHIELD
16	FE2-1320-000 запросить цену →	1 PLATE, SHIELD R

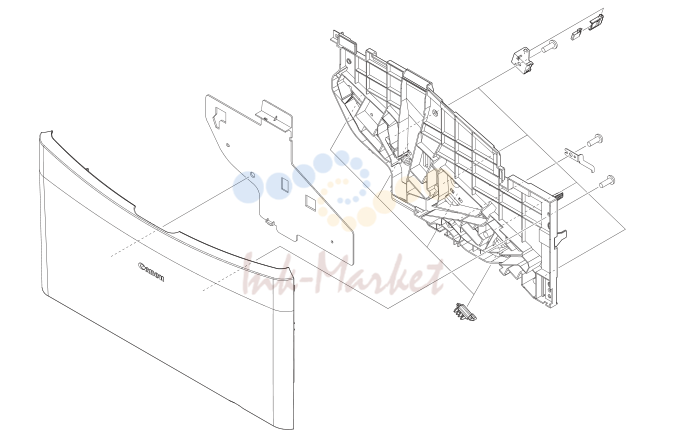

4. FM0-2455-000 1 FRONT DOOR ASS'Y

№	Артикул	Описание
1	FC8-9956-000 запросить цену →	1 INDEX, FEED TRAY PAPER SIZE SEE NOTE
2	RM1-4959-000 запросить цену →	1 DUPLEXING PAPER FEED ASS'Y
3	RC2-4734-000 запросить цену →	1 SPRING, GROUNDING
4	RU6-0509-000 запросить цену →	1 GEAR, 26T
5	RC2-9073-000 запросить цену →	1 LEVER, STOPPER
6	RU6-2569-000 запросить цену →	1 SPRING, TENSION
7	RC2-6018-000 запросить цену →	1 CAM, STOPPER

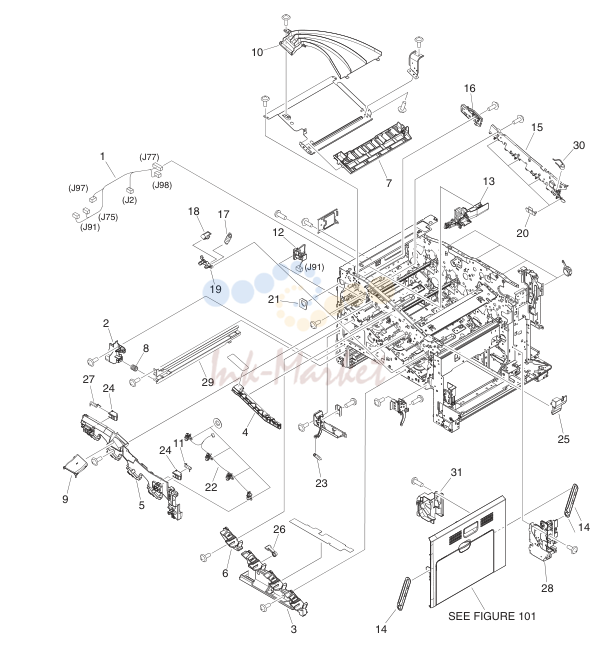

5. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	RM1-5742-000 запросить цену →	1 LEFT CABLE ASS'Y
2	RC3-1231-000 запросить цену →	1 HOLDER, CST.POSITIONING,FR.LF.
3	FM3-8827-000 запросить цену →	1 COVER, FRONT INNER, LOWER
4	RC2-5011-000 запросить цену →	1 GUIDE, CABLE, FRONT
5	RC3-1070-000 запросить цену →	1 COVER, FRONT INNER, UPPER
6	FM3-8828-000 запросить цену →	1 COVER, FRONT INNER, LOWER
7	RC2-5010-000 запросить цену →	1 GUIDE, CABLE, UPPER
8	RC2-4831-000 запросить цену →	1 ROLLER, RAIL
9	RC2-4830-000 запросить цену →	1 COVER, FACE-DOWN DUCT
10	RC2-4820-000 запросить цену →	1 DUCT, PAPER DELIVERY
11	RU6-2567-000 запросить цену →	1 SPRING, COMPRESSION
12	RM1-5696-000 запросить цену →	1 WASTE TONER DETECT ASS'Y
13	RM1-8138-000 запросить цену →	1 WASTE TONER DUCT ASS'Y
14	RC3-1192-000 запросить цену →	2 LINK, DOOR STOPPER
15	RC2-4783-000 запросить цену →	1 RAIL, GUIDE, FRONT
16	RC2-5960-000 запросить цену →	1 GUIDE, ROLLER, FRONT
17	RU7-2192-000 запросить цену →	4 SPRING, TENSION
18	RU6-2237-000 запросить цену →	4 SPRING, GROUNDING
19	RC2-3983-030 запросить цену →	4 LEVER, CRG. PRESSURE, FRONT
20	RC2-4426-000 запросить цену →	4 GUIDE, LIGHT
21	RC2-4780-000 запросить цену →	1 SEAL, WASTE TONER BOX
22	RM1-5704-000 запросить цену →	1 FRONT PRE-EXPOSURE PCB ASS'Y
23	RC3-1205-000 запросить цену →	1 SPRING, TENSION
24	RC2-5937-000 запросить цену →	2 LOCK, DOOR
25	RC2-5950-000 запросить цену →	1 COVER, CABLE
26	RC2-5951-000 запросить цену →	1 LEVER, BOX PRESENCE DETECT
27	RU6-2568-000 запросить цену →	1 SPRING, COMPRESSION
28	RM1-8161-000 запросить цену →	1 RIGHT DOOR HINGE REAR ASS'Y
29	RL1-3109-000 запросить цену →	1 RAIL, CASSETTE, LEFT
30	RU6-2245-000 запросить цену →	1 SPRING, TORSION
31	RC2-4924-000 запросить цену →	1 COVER, RIGHT DOOR GEAR, REAR

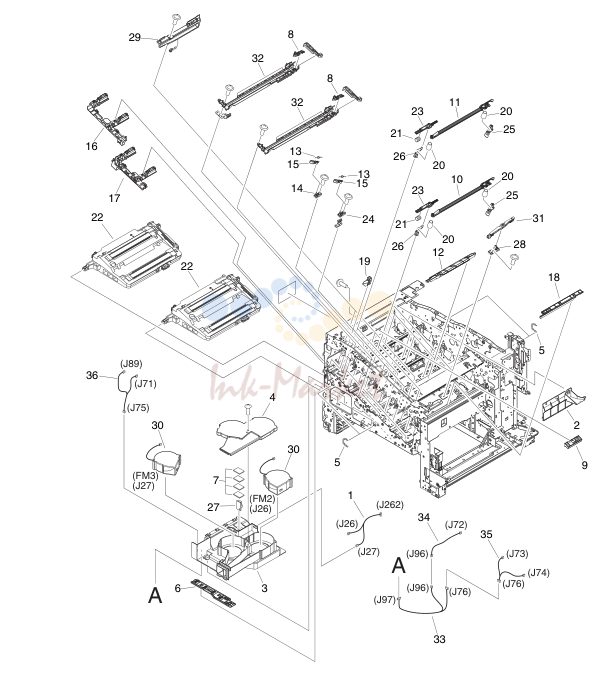

6. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	RM1-5746-000 запросить цену →	1 FAN CABLE ASS'Y
2	RC2-5898-000 запросить цену →	1 TRAY, WASTE TONER CATCH
3	RC2-5044-000 запросить цену →	1 HOLDER, CARTRIDGE FAN
4	RC2-5932-000 запросить цену →	1 HOLDER, CARTRIDGE FAN
5	RU6-2436-000 запросить цену →	4 SPRING, TENSION
6	RC2-5971-000 запросить цену →	1 GUIDE, CABLE, LOWER
7	RC2-5993-000 запросить цену →	4 SEAL, CARTRIDGE FAN HOLDER
8	RC2-9075-000 запросить цену →	4 LEVER, ESTRANGEMENT
9	RC2-5160-000 запросить цену →	1 STOPPER, PLATE
10	RM1-4999-000 запросить цену →	2 SHUTTER ASS'Y
11	RM1-5488-000 запросить цену →	2 SHUTTER ASS'Y
12	RC2-5912-000 запросить цену →	3 COVER
13	RC2-5958-000 запросить цену →	3 SPRING, TORSION
14	RC2-5955-000 запросить цену →	1 HOLDER, CRG. LOCK LEVER
15	RC2-5954-000 запросить цену →	3 LEVER, CARTRIDGE LOCK
16	RC2-5966-000 запросить цену →	1 GUIDE, TRANSFER S CABLE,
17	RC2-5967-000 запросить цену →	1 GUIDE, TRANSFER S CABLE,
18	RC2-5962-000 запросить цену →	1 COVER
19	RC2-5969-000 запросить цену →	1 GUIDE, CARTRIDGE ESTRANGEMENT
20	RU6-2318-000 запросить цену →	8 SPRING, COMPRESSION
21	RU6-2316-000 запросить цену →	4 SPRING, COMPRESSION
22	RM1-5676-000 запросить цену →	2 LASER/SCANNER ASS'Y
23	RC2-4415-000 запросить цену →	4 LEVER, SHUTTER
24	RC3-1075-000 запросить цену →	2 HOLDER, CARTRIDGE LOCK LEVER
25	RC2-4407-030 запросить цену →	4 ARM, SHUTTER, REAR
26	RC2-4406-000 запросить цену →	4 ARM, SHUTTER, FRONT
27	RK2-3267-000 запросить цену →	1 SENSOR UNIT, TMP./HUM. SENSING
28	RM1-5588-000 запросить цену →	4 STAND ASS'Y
29	RM1-5700-000 запросить цену →	4 TONER SENSOR HOLDER ASS'Y
30	RK2-2418-000 запросить цену →	2 FAN FM2,FM3
31	RM1-8149-000 запросить цену →	4 BASE ASS'Y
32	RM1-8140-000 запросить цену →	4 LOWER CRG. GUIDE ASS'Y
33	RM1-5749-000 запросить цену →	1 CONNECTING CABLE ASS'Y
34	RM1-5740-000 запросить цену →	1 SENSOR CABLE ASS'Y
35	RM1-5741-000 запросить цену →	1 SENSOR CABLE ASS'Y
36	RM1-5752-000 запросить цену →	1 MOTOR/SENSOR CABLE ASS'Y

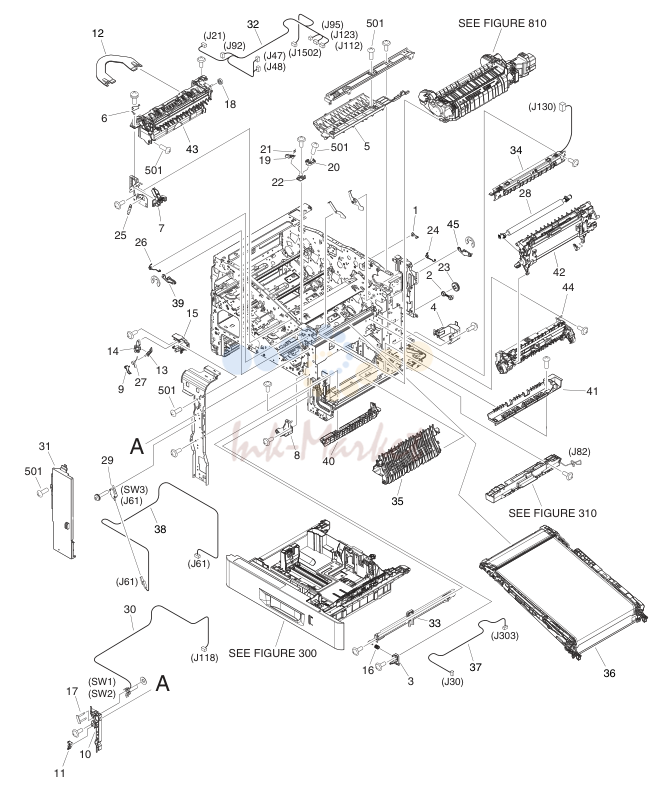

7. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	RC2-4541-000 запросить цену →	1 BUSHING
2	RC2-4875-000 запросить цену →	1 BUSHING
3	RC3-1230-000 запросить цену →	1 HOLDER, CST.POSITIONING,FR.RT.
4	RC3-1232-000 запросить цену →	1 HOLDER, CST.POSITIONING,RR.RT.
5	RC2-4914-000 запросить цену →	1 GUIDE, DOOR LATCH, RIGHT
6	RC2-4828-000 запросить цену →	1 WIRE, SENSOR PROTECT
7	FM3-9079-000 запросить цену →	1 SENSOR CABLE GUIDE ASS'Y
8	RC2-5019-000 запросить цену →	1 COVER, INNER, RIGHT LOWER
9	RC2-5120-000 запросить цену →	1 LINK, INTERLOCK
10	RC2-5123-000 запросить цену →	1 MOUNT, INTERLOCK SWITCH
11	RC2-5121-000 запросить цену →	1 ARM, INTERLOCK LINK SWITCH
12	FE2-2182-000 запросить цену →	1 GUIDE, DUPLEXING REVERSE
13	RC2-5119-000 запросить цену →	1 LINK, INTERLOCK
14	RC2-5118-000 запросить цену →	1 LINK, INTERLOCK
15	RC2-5117-000 запросить цену →	1 FRAME, INTERLOCK
16	RC2-4831-000 запросить цену →	1 ROLLER, RAIL
17	RC2-5913-000 запросить цену →	1 SHAFT
18	RU6-0536-000 запросить цену →	1 GEAR, 19T
19	RC2-5954-000 запросить цену →	1 LEVER, CARTRIDGE LOCK
20	RC2-5957-000 запросить цену →	1 HOLDER, CARTRIDGE LOCK LEVER
21	RC2-5958-000 запросить цену →	1 SPRING, TORSION
22	RC2-5956-000 запросить цену →	1 HOLDER, CARTRIDGE LOCK LEVER
23	RU7-0257-000 запросить цену →	1 GEAR, 27T
24	RC2-4378-000 запросить цену →	1 SPRING, TORSION
25	RU6-2268-000 запросить цену →	1 SPRING, TORSION
26	RC2-4377-000 запросить цену →	1 SPRING, TORSION
27	RC2-5122-000 запросить цену →	1 LINK, INTERLOCK
28	RM1-8176-000 запросить цену →	1 2ND TRANSFER ROLLER ASS'Y
29	WC4-5171-000 запросить цену →	1 SWITCH
30	RM1-5732-000 запросить цену →	1 DOOR SWICH ASS'Y
31	FE2-1295-000 запросить цену →	1 COVER, INNER, FRONT
32	FM0-3298-000 запросить цену →	1 CABLE, FRONT
33	RM1-8146-000 запросить цену →	1 RIGHT CASSETTE RAIL ASS'Y
34	RM1-8163-000 запросить цену →	1 DENSITY DETECT ASS'Y
35	RM1-8132-000 запросить цену →	1 P. PICK-UP LOWER GUIDE ASS'Y
36	FM3-9078-000 запросить цену →	1 INTERMEDIATE TRANS. BELT ASS'Y
37	FM0-3292-000 запросить цену →	1 CABLE, CONTROL PANEL ASS'Y
38	RM1-5703-000 запросить цену →	1 CABLE, INTERLOCK SWITCH
39	RM1-5532-000 запросить цену →	1 FRONT LOCK ARM ASS'Y
40	RC3-1183-000 запросить цену →	1 GUIDE, OPTION ENTRANCE, INNER
41	RC3-1184-000 запросить цену →	1 GUIDE, OPTION ENTRANCE, OUTER
42	RM1-4952-030 запросить цену →	1 SECONDARY TRANSFER ASS'Y
43	RM1-4970-060 запросить цену →	1 PAPER DELIVERY ASS'Y
44	RM1-4969-000 запросить цену →	1 REGISTRATION ASS'Y
45	RM1-5533-000 запросить цену →	1 REAR LOCK ARM ASS'Y
501	XB4-7401-005 запросить цену →	7 SCREW,TAPPING,TRUSS HEAD,M4X10

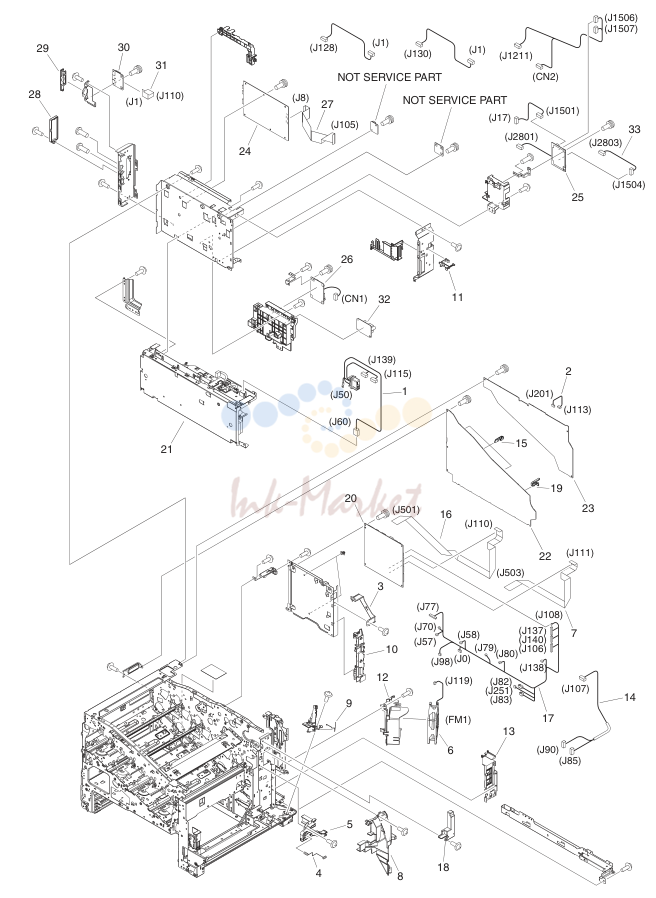

8. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	RM1-5714-000 запросить цену →	1 FIXING CONNECTING CABLE ASS'Y
2	RM1-8112-000 запросить цену →	1 CABLE, H.V. POWER SUPPLY
3	RL1-1948-000 запросить цену →	1 PANEL, GUARD
4	RC2-5021-000 запросить цену →	1 SPRING, COMPRESSION
5	RC3-1076-000 запросить цену →	1 HOLDER, 2ND TRANSFER CONTACT
6	RK2-2416-000 запросить цену →	1 FAN
7	RK2-3943-000 запросить цену →	1 CABLE, LASER FLAT,
8	RC3-1077-000 запросить цену →	1 DUCT, DUPLEXING FAN
9	RC3-1079-000 запросить цену →	1 SPRING, GROUNDING
10	RC2-5930-000 запросить цену →	1 GUIDE, CABLE
11	RC2-5943-000 запросить цену →	1 ARM, SWITCH
12	RC3-1085-000 запросить цену →	1 HOLDER, DUPLEXING FAN
13	RC3-1217-000 запросить цену →	1 GUIDE, FLEXIBLE FLAT CABLE
14	RM1-5737-000 запросить цену →	1 M.P. SENSOR CABLE ASS'Y
15	RC2-9074-000 запросить цену →	3 SPACER, LOCK
16	RK2-3941-000 запросить цену →	1 CABLE, LASER FLAT,
17	RM1-8113-000 запросить цену →	1 CABLE, REAR
18	RC2-5016-000 запросить цену →	1 COVER, CROSSMEMBER, RIGHT REAR
19	RC2-9562-000 запросить цену →	1 SPACER, LOCK
20	FM0-3305-000 запросить цену →	1 DC CONTROLLER PCB ASSEMBLY
21	FM0-3310-000 запросить цену →	1 POWER SUPPLY PCB ASS'Y 120V
21	FM0-3311-000 запросить цену →	1 POWER SUPPLY PCB ASS'Y 230V
22	RM1-8087-000 запросить цену →	1 LW. H.V.POWER SUPPLY PCB ASS'Y
23	RM1-8088-000 запросить цену →	1 UP. H.V.POWER SUPPLY PCB ASS'Y
24	FM0-1781-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY
25	FM0-3306-000 запросить цену →	1 SLEEP IF PCB ASS'Y
26	FM0-3307-000 запросить цену →	1 RELAY PCB ASS'Y
27	FK3-3404-000 запросить цену →	1 CABLE, DCON FLAT
28	FE2-1321-000 запросить цену →	1 COVER, SD
29	FE2-1358-000 запросить цену →	1 COVER, SD SLOT
30	FM0-3317-000 запросить цену →	1 SDSLOT PCB ASSEMBLY
31	FK3-3418-000 запросить цену →	1 CABLE, DCON FLAT
32	FK3-1986-000 запросить цену →	1 A.N. POWER SUPPLY PCB ASSEMBLY
33	FM0-3295-000 запросить цену →	1 CABLE, CONT. POWER

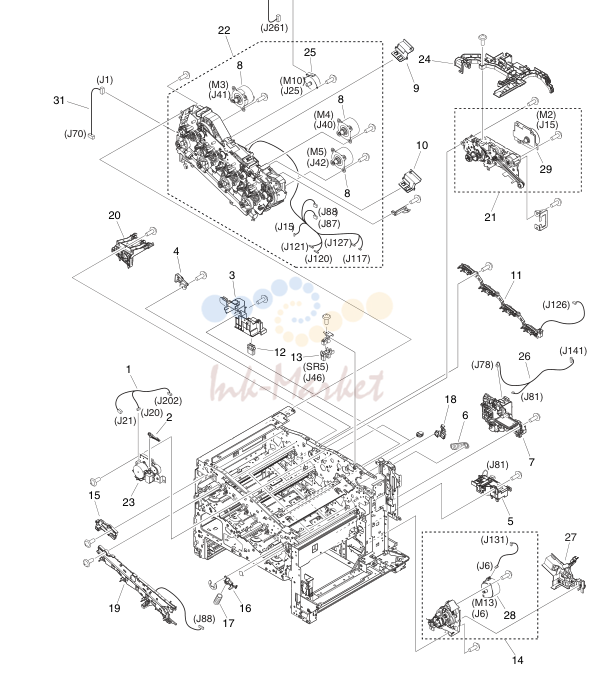

9. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	RM1-5730-000 запросить цену →	1 DUPLEXING UNIT CABLE ASS'Y
2	RC2-4824-000 запросить цену →	1 ARM, SOLENOID
3	RC3-1170-000 запросить цену →	1 HOLDER, CST.POSITIONING,RR.LF.
4	RC2-5015-000 запросить цену →	1 STOPPER, SCANNER
5	RM1-8137-000 запросить цену →	1 AUTO CLOSE ASS'Y
6	RU6-2405-000 запросить цену →	1 SPRING, TENSION
7	RM1-8136-000 запросить цену →	1 LIFTER DRIVE ASS'Y
8	RM1-8105-000 запросить цену →	3 MAIN MOTOR ASS'Y M3,M4,M5
9	RC2-5104-000 запросить цену →	1 GUIDE, CABLE
10	RC2-9069-000 запросить цену →	1 GUIDE, CABLE
11	RM1-5712-000 запросить цену →	1 MEMORY TAG DETECT ASS'Y
12	VS1-7258-007 запросить цену →	1 CONNECTOR, DRAWER
13	WG8-5935-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 SR5
14	RM1-8135-000 запросить цену →	1 PAPER PICK-UP DRIVE ASS'Y
15	RC2-5961-020 запросить цену →	1 GUIDE, ROLLER, REAR
16	RC2-3972-000 запросить цену →	4 LEVER, PRESSURE, REAR
17	RU7-2193-000 запросить цену →	4 SPRING, COMPRESSION
18	RC2-5959-000 запросить цену →	1 GUIDE, PRE-EXPOSURE CABLE
19	RM1-8174-000 запросить цену →	1 REAR PRE-EXPOSURE PCB ASS'Y
20	RM1-4978-000 запросить цену →	1 HIGH VOLTAGE HOLDER ASS'Y
21	RM1-8134-050 запросить цену →	1 FIXING DRIVE ASS'Y
22	RM1-8133-000 запросить цену →	1 MAIN DRIVE ASS'Y
23	RM1-4973-000 запросить цену →	1 DUPLEXING DRIVE ASS'Y
24	RC3-1123-000 запросить цену →	1 GUIDE, REAR CABLE, RIGHT
25	RK2-2415-000 запросить цену →	1 MOTOR, STEPPING, DC M10
26	RM1-8109-000 запросить цену →	1 CABLE, LIFTER MOTOR
27	RC3-1353-000 запросить цену →	1 GUIDE, CABLE
28	RM1-9236-000 запросить цену →	1 PICK-UP MOTOR ASS'Y M13
29	RM1-4983-000 запросить цену →	1 FIXING MOTOR ASS'Y M2
30	RM1-7037-000 запросить цену →	1 CABLE, DEVELOP
31	RM1-5747-000 запросить цену →	1 CONNECTING CABLE ASS'Y
