Canon LBP 7120/LBP 7600/LBP 7660/LBP 7680 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF INTERNAL COMPONENTS 4
8. NPN RF INTERNAL COMPONENTS 5
9. NPN RF INTERNAL COMPONENTS 6
10. FM4-8504-000 1 CASSETTE

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-3
100			EXTERNAL COVERS, PANELS, ETC. .................................2-5
101			INTERNAL COMPONENTS 1 ...............................................2-8
102			INTERNAL COMPONENTS 2 .............................................2-10
103			INTERNAL COMPONENTS 3 .............................................2-12
104			INTERNAL COMPONENTS 4 .............................................2-14
105			INTERNAL COMPONENTS 5 .............................................2-16
106			INTERNAL COMPONENTS 6 .............................................2-18
300			CASSETTE ..........................................................................2-20
460			LASER SCANNER ASS'Y ...................................................2-21
530			INTERMEDIATE TRANS. BELT ASS'Y ...............................2-22
810			FIXING ASS'Y ......................................................................2-23
900			MAIN CONTOROLLER PCB ASS'Y ....................................2-25
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-5
101			INTERNAL COMPONENTS 1............................................................................2-8
102			INTERNAL COMPONENTS 2..........................................................................2-10
103			INTERNAL COMPONENTS 3..........................................................................2-12
104			INTERNAL COMPONENTS 4..........................................................................2-14
105			INTERNAL COMPONENTS 5..........................................................................2-16
106			INTERNAL COMPONENTS 6..........................................................................2-18
460			LASER SCANNER ASS'Y................................................................................2-21
530			INTERMEDIATE TRANS. BELT ASS'Y............................................................2-22
810			FIXING ASS'Y...................................................................................................2-23
900			MAIN CONTOROLLER PCB ASS'Y.................................................................2-25

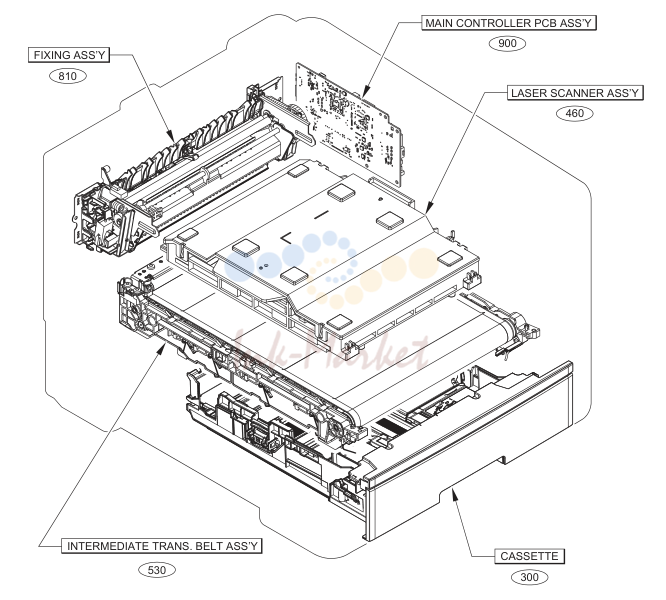

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK4-1033-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	FK4-1032-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,French,German,It
1	FK4-1603-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP7600CJapanese
1	FK4-1608-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	FK4-1604-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	FK4-1225-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	FK4-1223-000 запросить цену →	1 CD-ROM, USER SOFTWARE English, French,
1	FK4-1605-000 запросить цену →	1 CD-ROM, USER SOFTWARE UK English,Simplified
1	FK4-1606-000 запросить цену →	1 CD-ROM, USER SOFTWARE
2	FK2-4390-000 запросить цену →	1 CORD, POWER 100V
2	FK2-9583-000 запросить цену →	1 CORD, POWER 120V
2	FH2-7082-000 запросить цену →	1 CORD, POWER 230V AU
2	FK2-1316-000 запросить цену →	1 CORD, POWER 230V CN
2	FH2-7080-000 запросить цену →	1 CORD, POWER, 230V 230V EUR,ASIA
3	FC9-6974-000 запросить цену →	1 COVER, DUCT US
4	RK2-1302-000 запросить цену →	1 CABLE, USB HOST POWER SUPPLY ASIA,CN
5	WE8-5689-000 запросить цену →	1 FILTER, NOISE(RING CORE) EXCEPT US

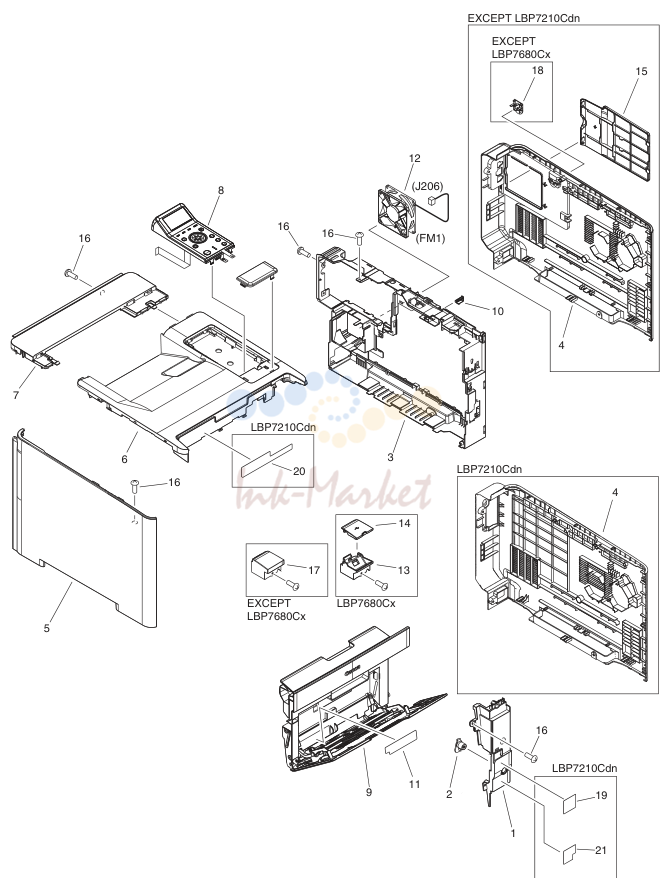

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC0-3865-000 запросить цену →	1 COVER, RIGHT FRONT
2	FC0-3866-000 запросить цену →	1 BUTTON, POWER
3	FC0-3873-010 запросить цену →	1 PANEL, RIGHT
4	FC0-3874-000 запросить цену →	1 COVER, RIGHT EXCEPT LBP7210Cdn
4	FC0-3916-000 запросить цену →	1 COVER, RIGHT, L6 LBP7210Cdn
5	FC0-3879-000 запросить цену →	1 COVER, LEFT
6	FC0-3870-000 запросить цену →	1 COVER, TOP, FRONT
7	FC0-3871-000 запросить цену →	1 COVER, TOP, REAR
8	FM4-8505-000 запросить цену →	1 CONTROL PANEL ASS'Y JP
8	FM4-8516-000 запросить цену →	1 CONTROL PANEL ASS'Y, L6 LBP7210Cdn
8	FM4-8510-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP7660Cdn CN
8	FM4-8507-000 запросить цену →	1 CONTROL PANEL ASS'Y
8	FM1-E136-000 запросить цену →	1 CONTROL PANEL ASS'Y
8	FM4-8509-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP7660Cdn US,ASIA
8	FM4-8508-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP7680Cx ASIA,AU
8	FM4-8506-000 запросить цену →	1 CONTROL PANEL ASS'Y
8	FM1-E135-000 запросить цену →	1 CONTROL PANEL ASS'Y
9	FM4-8501-000 запросить цену →	1 FRONT DOOR ASS'Y
10	RC2-3719-000 запросить цену →	1 BUTTON, TEST PRINT SWITCH
11	FC8-8742-000 запросить цену →	1 LABEL, PAPER SIZE EXCEPT JP
11	FC8-8745-000 запросить цену →	1 LABEL, PAPER SIZE JP
12	RK2-2276-000 запросить цену →	1 FAN FM1
13	FC0-3878-000 запросить цену →	1 COVER, USB INNER LBP7680Cx
14	FC0-3888-000 запросить цену →	1 COVER, USB LBP7680Cx
15	FC0-3875-000 запросить цену →	1 COVER, DIMM ASS'Y EXCEPT LBP7210Cdn
16	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
17	FC0-3887-000 запросить цену →	1 COVER, USB BLANKING EXCEPT LBP7680Cx
18	FC0-3897-000 запросить цену →	1 COVER, SD
19	FC0-3908-000 запросить цену →	1 LABEL, JAM CLEARING, L6 LBP7210Cdn
20	FC0-3909-000 запросить цену →	1 LABEL, CARTRIDGE EXCHANGE, L6 LBP7210Cdn
21	FC8-8741-000 запросить цену →	1 LABEL, JAM CLEARING LBP7210Cdn

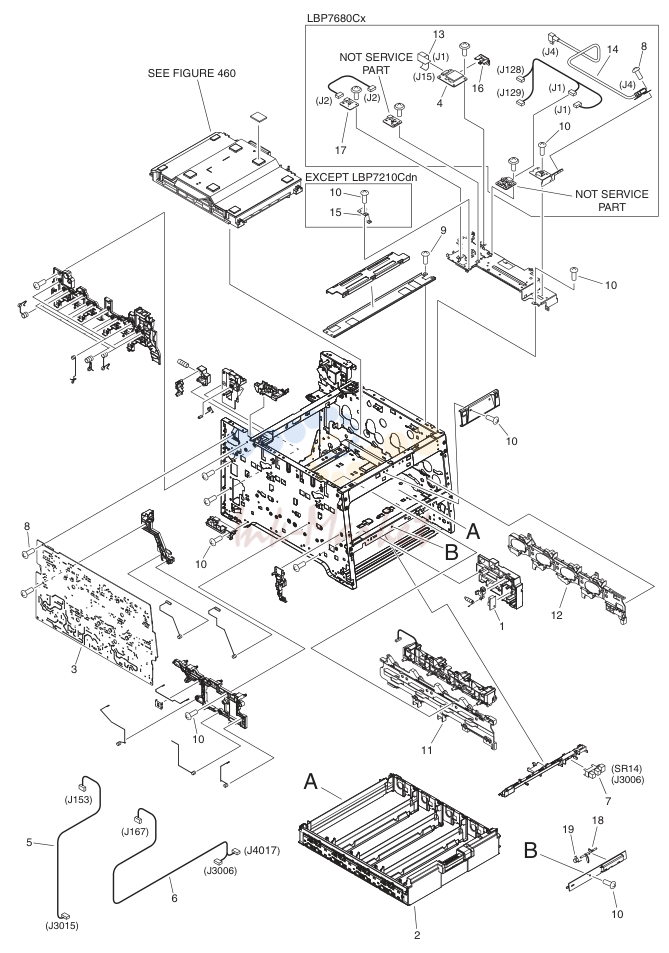

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	RK2-3267-000 запросить цену →	1 TEMPERATURE SENSOR UNIT
2	RM1-4836-000 запросить цену →	1 CARTRIDGE TRAY ASS'Y
3	RM1-5294-050 запросить цену →	1 H. V. POWER SUPPLY PCB ASS'Y
4	FM4-8869-000 запросить цену →	1 SD SLOT EXTENSION PCB ASSEMBLY LBP7680Cx
5	RM1-5399-000 запросить цену →	1 ENV. SENSOR CABLE ASS'Y
6	RM1-5398-000 запросить цену →	1 SENSOR CABLE ASS'Y
7	WG8-5935-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 SR14
8	XA9-1420-000 запросить цену →	4 SCREW, W/WASHER, M3X8
9	XA9-1835-000 запросить цену →	8 SCREW, D, M3X6
10	XA9-1671-000 запросить цену →	8 SCREW, D, M3X8
11	RC2-3800-000 запросить цену →	1 RAIL, LEFT
12	RC2-3801-000 запросить цену →	1 RAIL, RIGHT
13	FK3-2249-000 запросить цену →	1 CABLE, FLAT LBP7680Cx
14	FK3-1797-000 запросить цену →	1 CABLE, USB LBP7680Cx
15	FC0-3919-000 запросить цену →	1 PLATE, GROUNDING EXCEPT LBP7210Cdn
16	FC0-3905-000 запросить цену →	1 GUIDE LBP7680Cx
17	FM4-8868-000 запросить цену →	1 MEMORY PCB ASSEMBLY LBP7680Cx
18	RC2-3393-000 запросить цену →	1 FLAG, SENSOR
19	RU6-2176-000 запросить цену →	1 SPRING, TORSION

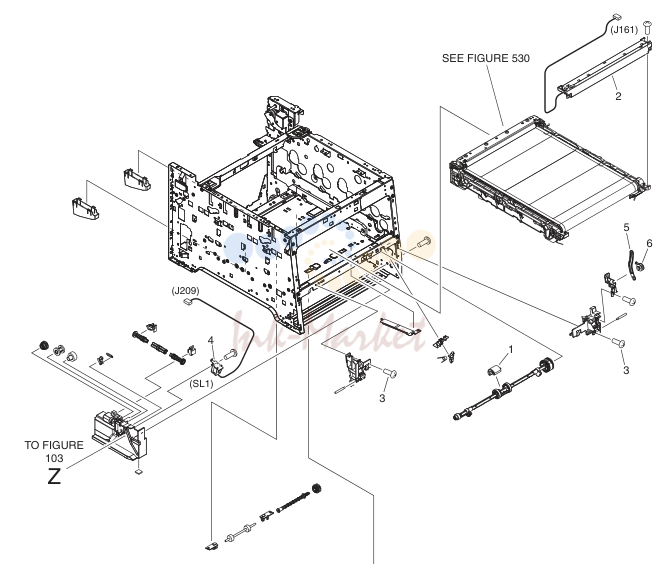

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	RL1-1802-000 запросить цену →	1 ROLLER, PAPER PICK-UP
2	RM1-4850-000 запросить цену →	1 COLOR MISREGIST. SENSOR ASS'Y
3	XA9-1671-000 запросить цену →	5 SCREW, D, M3X8
4	RM1-5420-000 запросить цену →	1 MP SOLENOID ASS'Y SL1
5	RC2-3395-000 запросить цену →	1 HINGE, MULTI-PURPOSE COVER
6	RC2-3396-000 запросить цену →	1 BUSHING

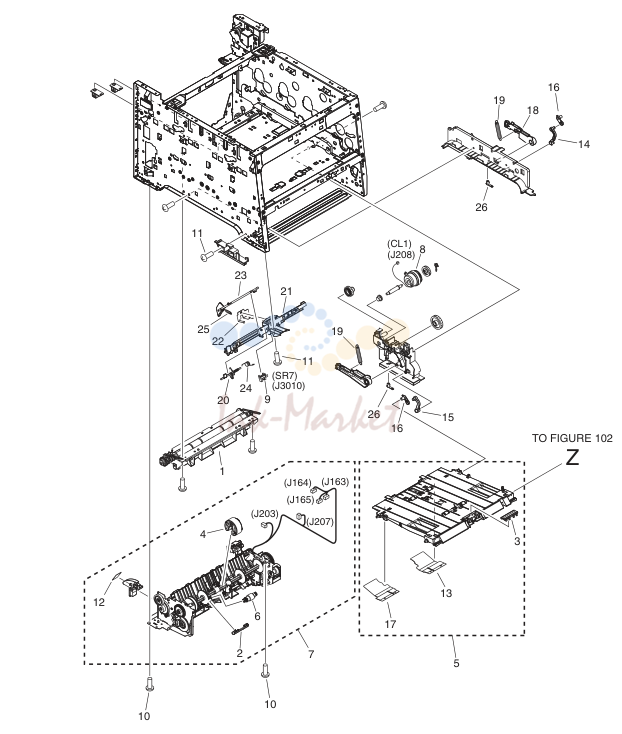

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FM4-8513-000 запросить цену →	1 REGISTRATION ASS'Y
2	RC2-2014-000 запросить цену →	1 COVER, HOLDER
3	RL1-1785-000 запросить цену →	1 PAD, SEPARATION
4	RM1-8047-030 запросить цену →	1 PICK-UP ROLLER ASS'Y
5	FM4-8514-000 запросить цену →	1 MP PAPER PICK-UP ASS'Y
6	RM1-4840-000 запросить цену →	1 SEPARATION ROLLER ASS'Y
7	FM0-3571-000 запросить цену →	1 PAPER PICK-UP ASS'Y
8	RM1-5428-000 запросить цену →	1 MP CLUTCH ASS'Y CL1
9	WG8-5935-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 SR7
10	XA9-1835-000 запросить цену →	6 SCREW, D, M3X6
11	XA9-1671-000 запросить цену →	3 SCREW, D, M3X8
12	FC8-8748-000 запросить цену →	1 LABEL, MOTOR CAUTION
13	FC0-3944-000 запросить цену →	1 SHEET, GUIDE, RIGHT
14	RC2-3386-000 запросить цену →	1 ARM, TRAY, LEFT
15	RC2-3387-000 запросить цену →	1 ARM, TRAY, RIGHT
16	RC2-3388-000 запросить цену →	2 ARM, TRAY
17	FC0-3943-000 запросить цену →	1 SHEET, GUIDE, LEFT
18	RC2-3508-000 запросить цену →	1 ARM, PRESSURE, LEFT
19	RU6-2192-000 запросить цену →	2 SPRING, TENSION
20	RC2-3390-000 запросить цену →	1 FLAG, SENSOR
21	RC2-3401-000 запросить цену →	1 HOLDER, SENSOR
22	RC2-3423-000 запросить цену →	1 PLATE, GROUNDING
23	RC2-3556-000 запросить цену →	1 ARM, SENSOR
24	RU6-2174-000 запросить цену →	1 SPRING, TORSION
25	RU6-2205-000 запросить цену →	1 SPRING, TENSION
26	RC2-3555-000 запросить цену →	2 STOPPER, ARM

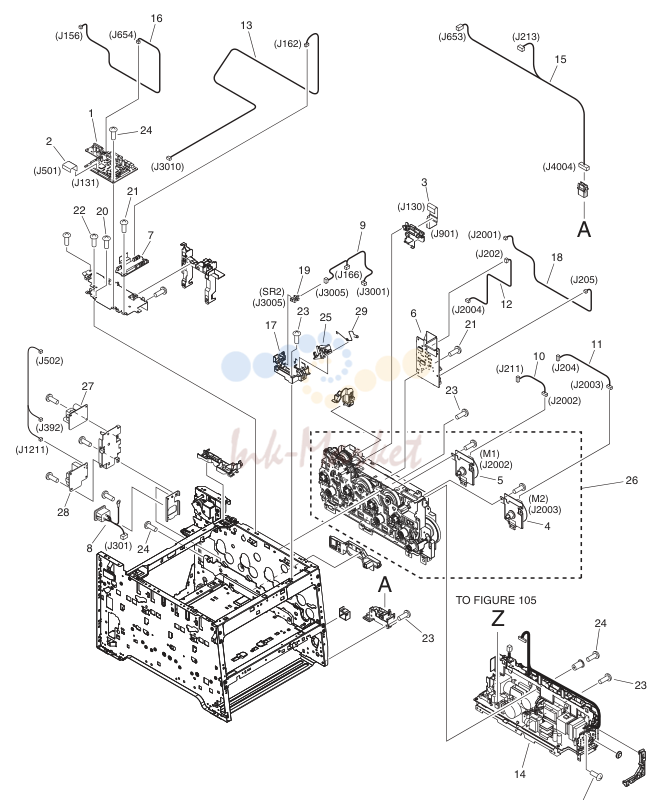

7. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FM4-9356-000 запросить цену →	1 DC CONTROLLER PCB ASS'Y
2	RK2-2302-000 запросить цену →	1 CABLE, FLAT
3	FK3-2146-000 запросить цену →	1 CABLE, FLAT
4	RL1-1800-000 запросить цену →	1 MOTOR, DC M2
5	RL1-3053-000 запросить цену →	1 MOTOR, DC M1
6	FM4-9372-000 запросить цену →	1 DRIVER PCB ASS'Y
7	RM1-5293-000 запросить цену →	1 RELAY PCB ASS'Y
8	RM1-5368-000 запросить цену →	1 INLET CABLE ASS'Y
9	RM1-5385-000 запросить цену →	1 SENSOR CABLE ASS'Y
10	RM1-5393-000 запросить цену →	1 DRAM MOTOR CABLE ASS'Y
11	RM1-5394-000 запросить цену →	1 DEVELOPING MOTOR CABLE ASS'Y
12	RM1-5395-000 запросить цену →	1 FEED MOTOR CABLE ASS'Y
13	RM1-5400-000 запросить цену →	1 SENSOR CABLE ASS'Y
14	FM4-9357-000 запросить цену →	1 POWER SUPPLY ASS'Y 100V,120V
14	FM4-9358-000 запросить цену →	1 POWER SUPPLY ASS'Y 230V
15	RM1-5434-000 запросить цену →	1 OPTION CABLE ASS'Y
16	RM1-5435-000 запросить цену →	1 RLD CABLE ASS'Y
17	RC2-3220-000 запросить цену →	1 HOLDER, CARTRIDGE DOOR SENSOR
18	RM1-5438-000 запросить цену →	1 FIXING MOTOR CABLE ASS'Y
19	WG8-5935-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 SR2
20	XA9-0679-000 запросить цену →	1 SCREW, MACH., FLAT HEAD, M3X4
21	XA9-1420-000 запросить цену →	4 SCREW, W/WASHER, M3X8
22	XA9-1835-000 запросить цену →	2 SCREW, D, M3X6
23	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
24	XA9-1418-000 запросить цену →	8 SCREW, TP, M3X6
25	RC2-3221-000 запросить цену →	1 ARM, DOOR SENSOR
26	RM1-8042-010 запросить цену →	1 MAIN DRIVE ASS'Y
27	FK3-1986-000 запросить цену →	1 A.N. POWER SUPPLY PCB ASSEMBLY
28	FM4-9361-000 запросить цену →	1 AC CONNECTING PCB ASSEMBLY
29	RC2-3222-000 запросить цену →	1 SPRING, TORSION

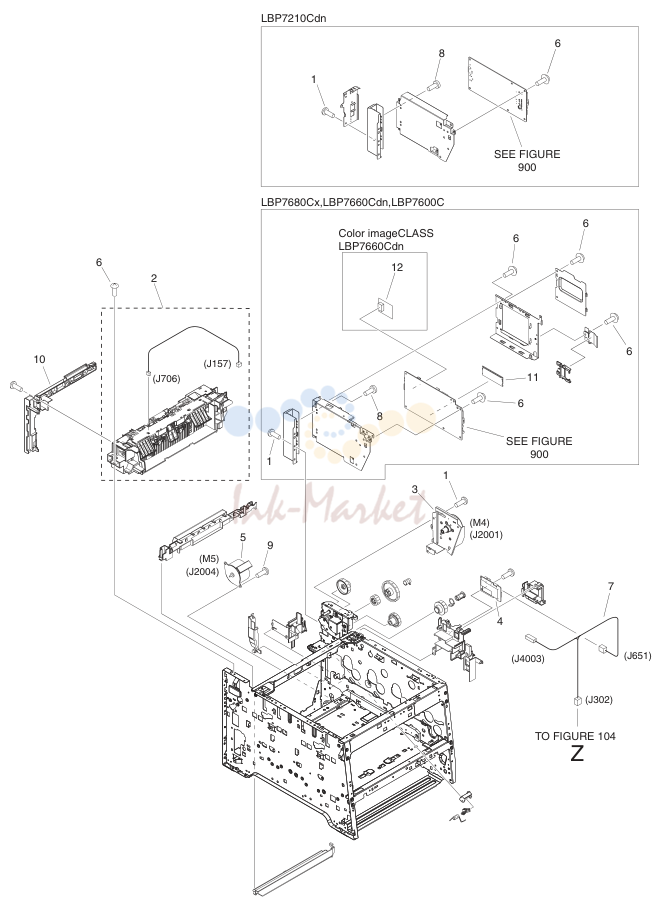

8. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
2	FM4-8515-000 запросить цену →	1 PAPER DELIVERY ASS'Y
3	RM1-4896-000 запросить цену →	1 FIXING MOTOR UNIT M4
4	RM1-7355-000 запросить цену →	1 POWER SUPPLY SUB PCB ASS'Y
5	RM1-5419-000 запросить цену →	1 REGISTRATION MOTOR ASS'Y M5
6	XA9-1418-000 запросить цену →	5 SCREW, TP, M3X6
7	RM1-7356-000 запросить цену →	1 FUSER CABLE ASS'Y
8	XA9-0679-000 запросить цену →	5 SCREW, MACH., FLAT HEAD, M3X4
9	XA9-1835-000 запросить цену →	2 SCREW, D, M3X6
10	FC0-3882-000 запросить цену →	1 COVER, REAR, UPPER
11	FK2-8341-000 запросить цену →	1 DIMM, SMD-E51288HG-6E, SDRAM
12	FM4-8872-000 запросить цену →	1 ROM PCB ASSEMBLY

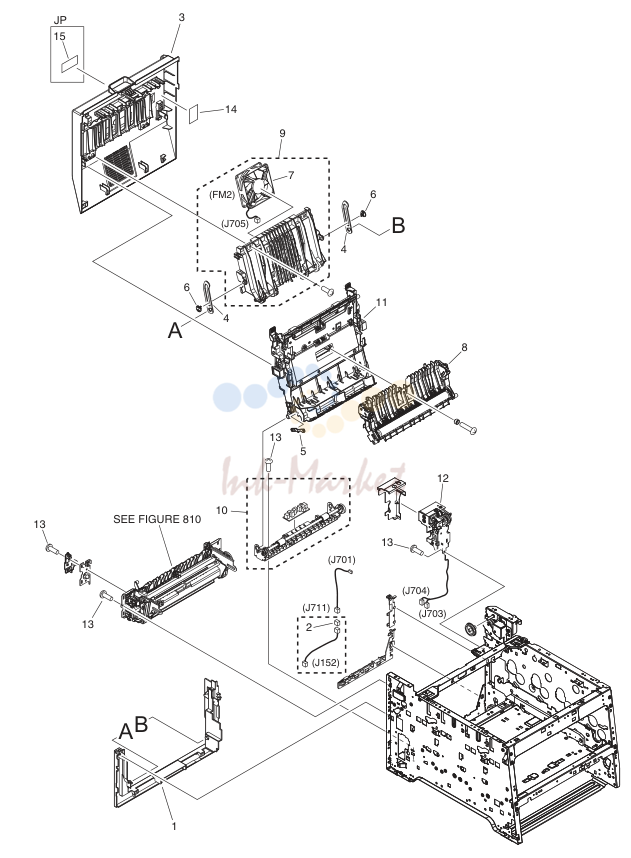

9. NPN RF INTERNAL COMPONENTS 6

№	Артикул	Описание
1	FC0-3881-000 запросить цену →	1 COVER, REAR, LOWER
2	VS1-7584-006 запросить цену →	1 CONNECTOR, SNAP TIGHT
3	FM4-8503-000 запросить цену →	1 REAR DOOR ASS'Y
4	RC2-3750-000 запросить цену →	2 LINK, DOOR
5	RC2-3752-000 запросить цену →	1 LINK, GUIDE
6	RC2-3774-000 запросить цену →	2 CAP, LINK
7	RK2-2276-000 запросить цену →	1 FAN FM2
8	RM1-4838-000 запросить цену →	1 PAPER FEED GUIDE ASS'Y
9	RM1-4876-000 запросить цену →	1 REAR DOOR RIB ASS'Y
10	RM1-4877-000 запросить цену →	1 PAPER RE-PICK UP GUIDE ASS'Y
11	RM1-4879-000 запросить цену →	1 DUPLEXING FEED GUIDE ASS'Y
12	RM1-4880-000 запросить цену →	1 REVERSE DRIVE ASS'Y
13	XA9-1671-000 запросить цену →	7 SCREW, D, M3X8
14	FU7-8873-000 запросить цену →	1 LABEL, JAM CLEARING
15	FU7-8875-000 запросить цену →	1 LABEL, GROUNDING CAUTION JP

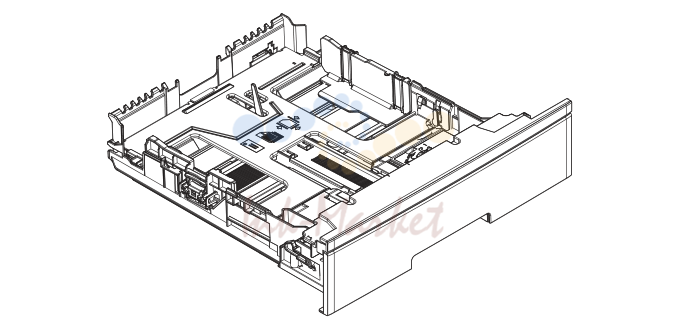

10. FM4-8504-000 1 CASSETTE

№	Артикул	Описание
1	FM3-8292-000 запросить цену →	1 FIXING FILM ASSEMBLY 100V
1	FM4-3062-000 запросить цену →	1 FIXING FILM ASSEMBLY 120V
1	FM4-3063-000 запросить цену →	1 FIXING FILM ASSEMBLY 230V
2	FC8-8743-000 запросить цену →	1 LABEL, CAUTION
3	RC2-3367-000 запросить цену →	1 ROLLER, PRESSURE
4	WG8-5696-000 запросить цену →	3 PHOTO INTERRUPTER, TLP1243 SR8,SR9,SR10
5	FE3-8643-000 запросить цену →	1 GUIDE, PRESSURE, RIGHT UPPER MKBA800001- i-SENSYS
