Canon LBP 650 Series — каталог запчастей со схемами

Содержание

1. Figure SNL
2. Figure 100G
3. Figure 101D
4. Figure 101E
5. Figure 102C
6. Figure 102D
7. Figure 103
8. Figure 104
9. Figure 105C

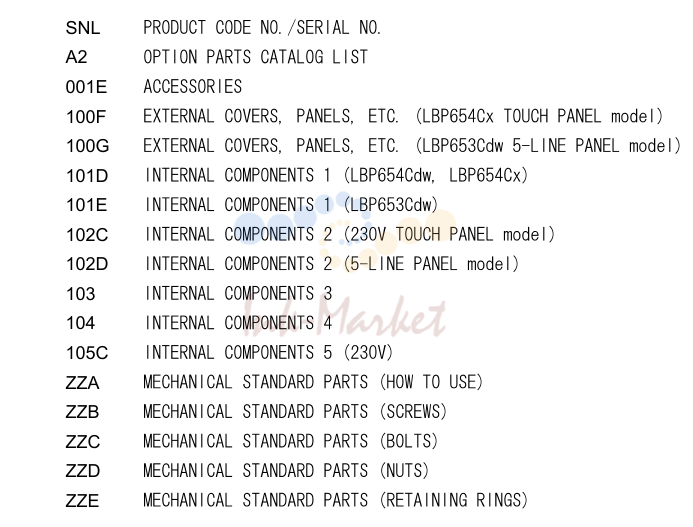

1. Figure SNL

№	Артикул	Описание
1	FE8-3017-000 запросить цену →	1 LID, MODULAR
2	FE8-3170-000 запросить цену →	1 COVER, DELIVERY
3	FE8-3189-000 запросить цену →	1 LID, USB, UPPER
4	FE8-3224-000 запросить цену →	1 COVER, USB
5	FL1-0525-000 запросить цену →	2 SHEET, HANDSET
6	FM1-P235-000 запросить цену →	1 CONTROL PANEL ASSEMBLY
7	FM1-P404-000 запросить цену →	1 DUPLEXING DOOR ASS'Y
8	FE8-3007-000 запросить цену →	1 COVER, CASSETTE
9	FE8-3016-000 запросить цену →	1 BUTTON, DOOR, FRONT
10	FM1-P425-000 запросить цену →	1 COVER, RIGHT
11	FM1-P426-000 запросить цену →	1 COVER, LEFT
12	FM1-P427-000 запросить цену →	1 FRONT DOOR ASS'Y
13	FM1-P429-000 запросить цену →	1 TOP COVER ASS'Y
14	FU2-1954-000 запросить цену →	1 LABEL, MP SIZE
15	FU2-1956-000 запросить цену →	1 LABEL, MP PROHIBITION
16	FU2-1959-000 запросить цену →	1 LABEL, NETWORK
17	FU2-1962-000 запросить цену →	1 LABEL, DUPLEXING JAM
18	XA9-1671-000 запросить цену →	15 SCREW, D, M3X8
19	XA9-1835-000 запросить цену →	2 SCREW, D, M3X6
20	FE8-3069-000 запросить цену →	1 COVER, PANEL, REAR UPPER
21	FE8-3070-000 запросить цену →	1 COVER, PANEL, REAR UNDER
22	FE8-3071-000 запросить цену →	1 COVER, PANEL, LOWER
23	FE8-3194-000 запросить цену →	1 COVER, PANEL ARM,
24	FE8-3195-000 запросить цену →	1 COVER, PANEL ARM,
25	FE8-3196-000 запросить цену →	1 COVER, PANEL ARM,
26	FE8-3198-000 запросить цену →	1 COVER, PANEL ARM,
27	FE8-3263-000 запросить цену →	1 COVER, PANEL, REAR
28	FM1-P442-000 запросить цену →	1 HINGE ASSEMBLY

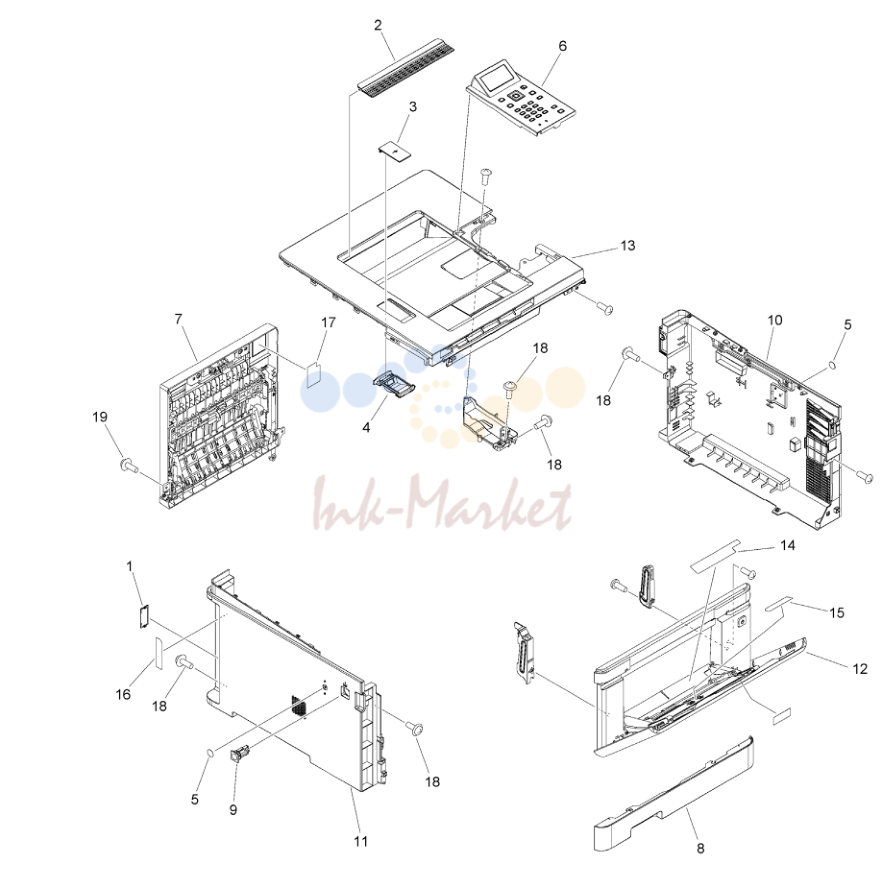

2. Figure 100G

№	Артикул	Описание
1	FE8-3017-000 запросить цену →	1 LID, MODULAR
2	FE8-3170-000 запросить цену →	1 COVER, DELIVERY
3	FE8-3189-000 запросить цену →	1 LID, USB, UPPER
4	FE8-3224-000 запросить цену →	1 COVER, USB
5	FL1-0525-000 запросить цену →	2 SHEET, HANDSET
6	FM1-P262-000 запросить цену →	1 CONTROL PANEL ASSEMBLY
7	FM1-P404-000 запросить цену →	1 DUPLEXING DOOR ASS'Y
8	FE8-3007-000 запросить цену →	1 COVER, CASSETTE
9	FE8-3016-000 запросить цену →	1 BUTTON, DOOR, FRONT
10	FM1-P425-000 запросить цену →	1 COVER, RIGHT
11	FM1-P426-000 запросить цену →	1 COVER, LEFT
12	FM1-P427-000 запросить цену →	1 FRONT DOOR ASS'Y
13	FM1-P429-000 запросить цену →	1 TOP COVER ASS'Y
14	FU2-1954-000 запросить цену →	1 LABEL, MP SIZE
15	FU2-1956-000 запросить цену →	1 LABEL, MP PROHIBITION
16	FU2-1960-000 запросить цену →	1 LABEL, NETWORK
17	FU2-1962-000 запросить цену →	1 LABEL, DUPLEXING JAM
18	XA9-1671-000 запросить цену →	7 SCREW, D, M3X8
19	XA9-1835-000 запросить цену →	2 SCREW, D, M3X6

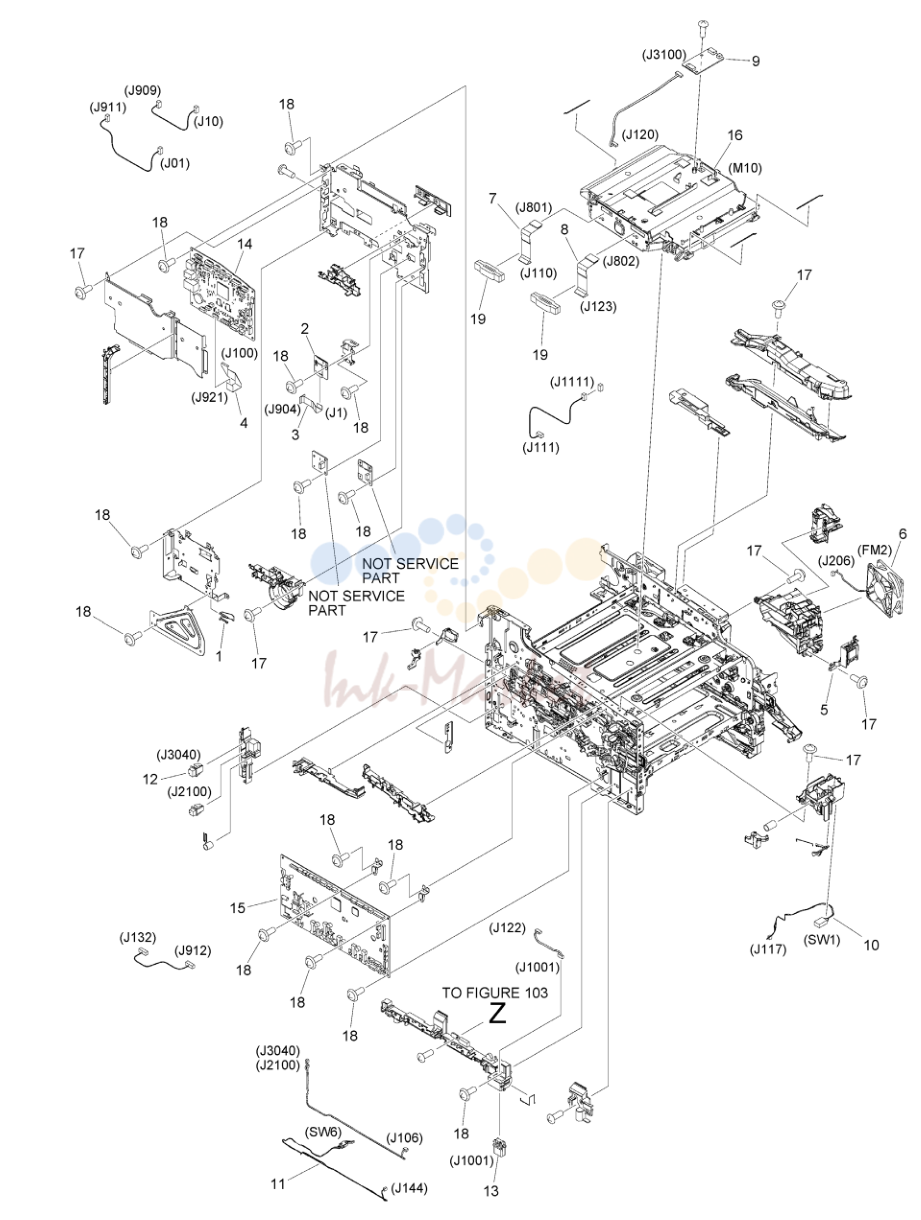

3. Figure 101D

№	Артикул	Описание
1	FE8-3076-000 запросить цену →	1 SPRING, GROUNDING
2	FK4-1248-020 запросить цену →	1 MODULE, WLAN
3	FL0-8151-000 запросить цену →	1 CABLE, FLAT
4	FL0-8149-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
5	FM1-P414-000 запросить цену →	1 POWER SWITCH ASS'Y
6	FK4-4315-000 запросить цену →	1 FAN FM2
7	FM2-D942-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
8	FM2-D943-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
9	RM2-7374-000 запросить цену →	1 MEMORY PCB ASS'Y
10	RM2-7889-000 запросить цену →	1 FRONT DOOR SWITCH CABLE ASS'Y SW1
11	RM2-7896-000 запросить цену →	1 CASSETTE SWITCH CABLE ASS'Y SW6
12	VS1-7207-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
13	VS1-7258-007 запросить цену →	1 CONNECTOR, DRAWER
14	FM1-X987-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY
15	FM2-D944-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y
16	RM2-5612-000 запросить цену →	1 LASER SCANNER ASS'Y M10
17	XA9-1671-000 запросить цену →	15 SCREW, D, M3X8
18	XA9-1835-000 запросить цену →	15 SCREW, D, M3X6
19	FM1-T672-000 запросить цену →	2 FERRITE CORE UNIT

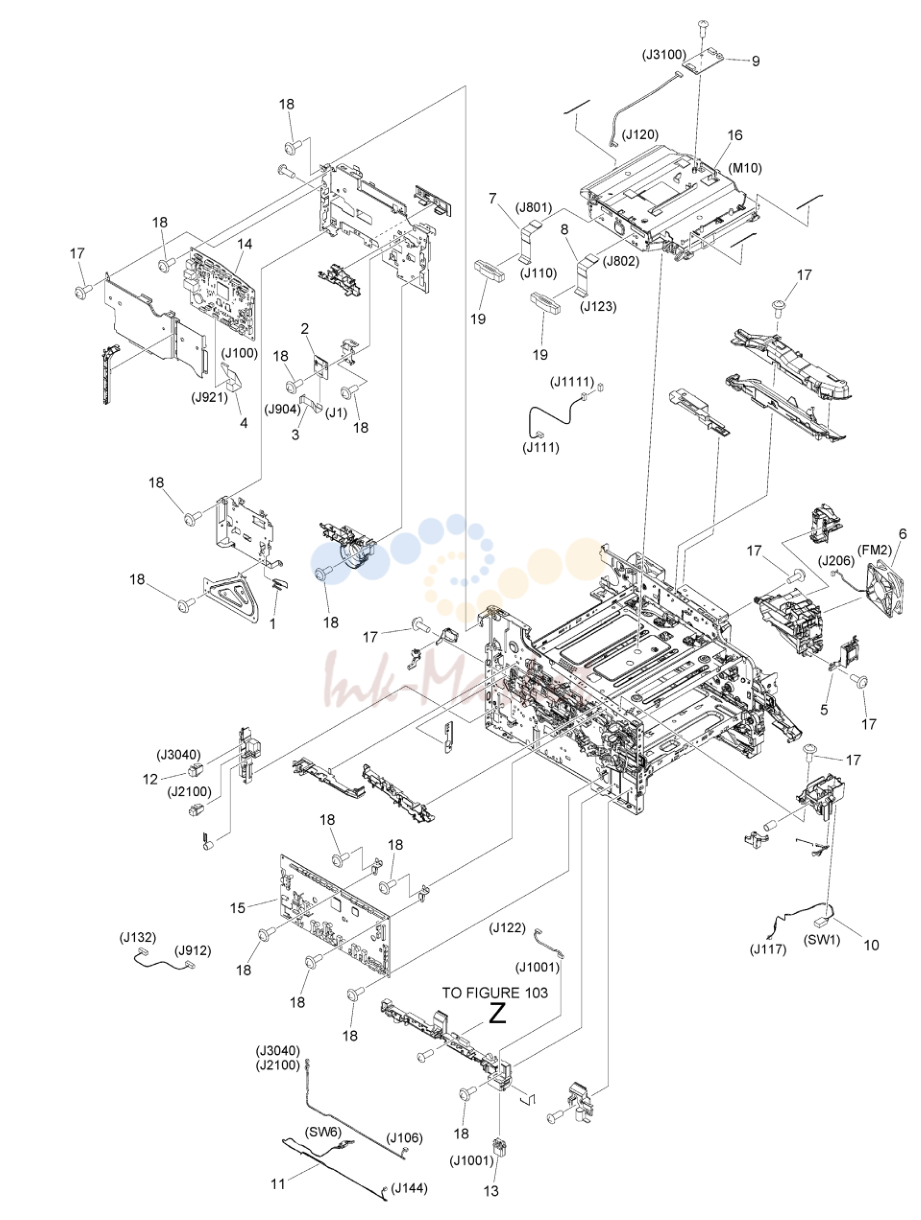

4. Figure 101E

№	Артикул	Описание
1	FE8-3076-000 запросить цену →	1 SPRING, GROUNDING
2	FK4-1248-020 запросить цену →	1 MODULE, WLAN
3	FL0-8151-000 запросить цену →	1 CABLE, FLAT
4	FL0-8149-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
5	FM1-P414-000 запросить цену →	1 POWER SWITCH ASS'Y
6	FK4-4315-000 запросить цену →	1 FAN FM2
7	FM2-D942-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
8	FM2-D943-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
9	RM2-7374-000 запросить цену →	1 MEMORY PCB ASS'Y
10	RM2-7889-000 запросить цену →	1 FRONT DOOR SWITCH CABLE ASS'Y SW1
11	RM2-7896-000 запросить цену →	1 CASSETTE SWITCH CABLE ASS'Y SW6
12	VS1-7207-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
13	VS1-7258-007 запросить цену →	1 CONNECTOR, DRAWER
14	FM1-X989-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY
15	FM2-D944-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y
16	RM2-5612-000 запросить цену →	1 LASER SCANNER ASS'Y M10
17	XA9-1671-000 запросить цену →	15 SCREW, D, M3X8
18	XA9-1835-000 запросить цену →	15 SCREW, D, M3X6
19	FM1-T672-000 запросить цену →	2 FERRITE CORE UNIT

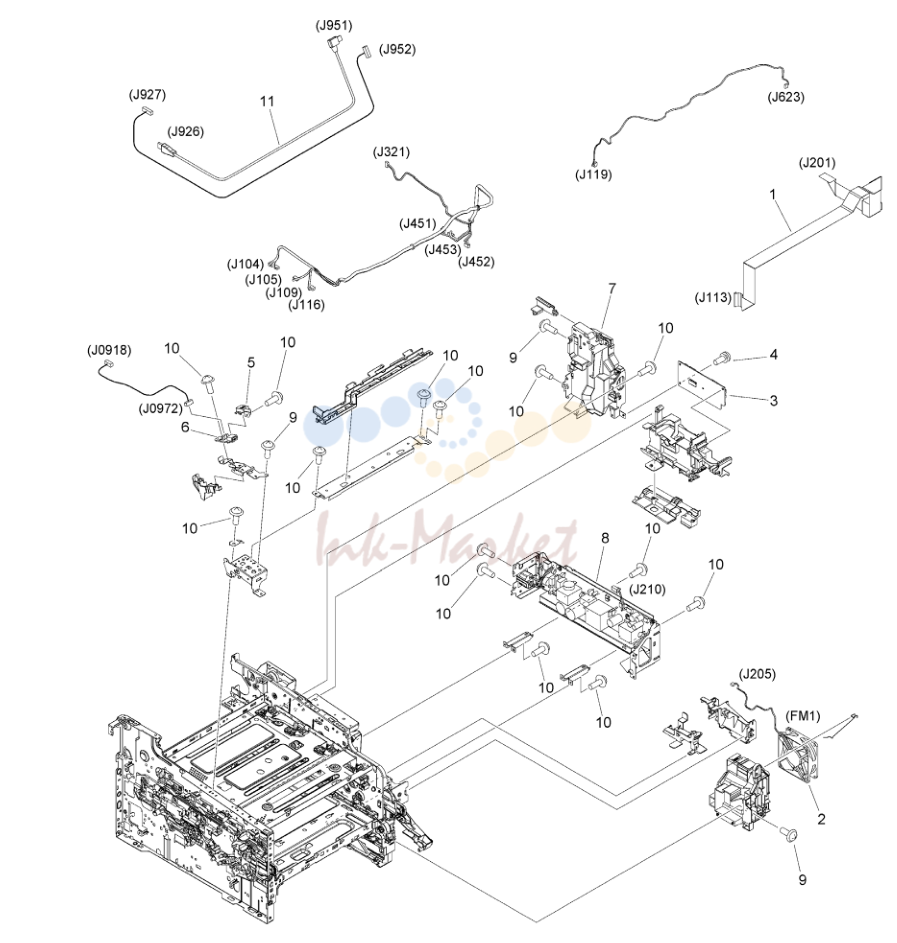

5. Figure 102C

№	Артикул	Описание
1	RM2-8661-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
2	FK4-4315-000 запросить цену →	1 FAN FM1
3	RM2-7369-000 запросить цену →	1 DRIVER PCB ASS'Y
4	XA9-1420-000 запросить цену →	1 SCREW, W/WASHER, M3X8
5	FE8-0014-000 запросить цену →	1 PLATE, USB, GROUNDING
6	FM1-R870-000 запросить цену →	1 USB RELAY PCB ASSEMBLY
7	FM1-P443-000 запросить цену →	1 FIXING POWER SUPPLY PCB ASS'Y
8	FM1-Z822-000 запросить цену →	1 L.V. POWER SUPPLY PCB ASS'Y
9	XA9-1671-000 запросить цену →	15 SCREW, D, M3X8
10	XA9-1835-000 запросить цену →	15 SCREW, D, M3X6
11	FK4-4092-000 запросить цену →	1 CABLE, MADRID HDMI

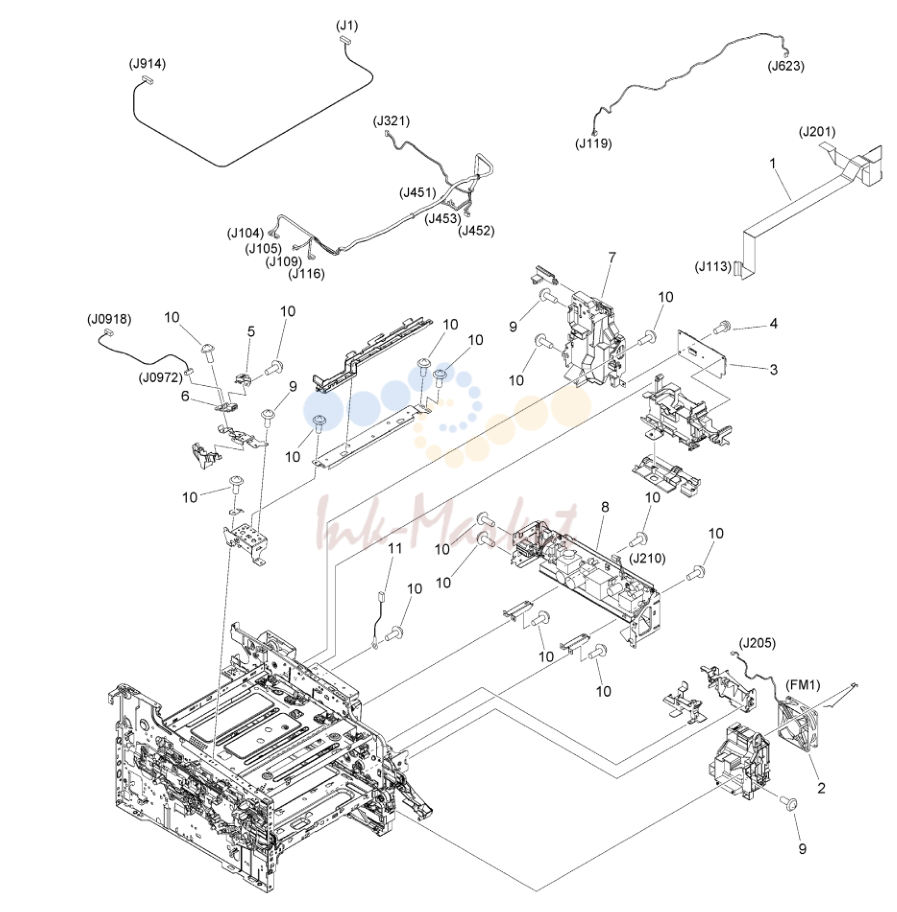

6. Figure 102D

№	Артикул	Описание
1	RM2-8661-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
2	FK4-4315-000 запросить цену →	1 FAN FM1
3	RM2-7369-000 запросить цену →	1 DRIVER PCB ASS'Y
4	XA9-1420-000 запросить цену →	1 SCREW, W/WASHER, M3X8
5	FE8-0014-000 запросить цену →	1 PLATE, USB, GROUNDING
6	FM1-R870-000 запросить цену →	1 USB RELAY PCB ASSEMBLY
7	FM1-P443-000 запросить цену →	1 FIXING POWER SUPPLY PCB ASS'Y
8	FM1-Z822-000 запросить цену →	1 L.V. POWER SUPPLY PCB ASS'Y
9	XA9-1671-000 запросить цену →	15 SCREW, D, M3X8
10	XA9-1835-000 запросить цену →	15 SCREW, D, M3X6
11	FM1-X968-000 запросить цену →	1 CABLE, GROUNDING

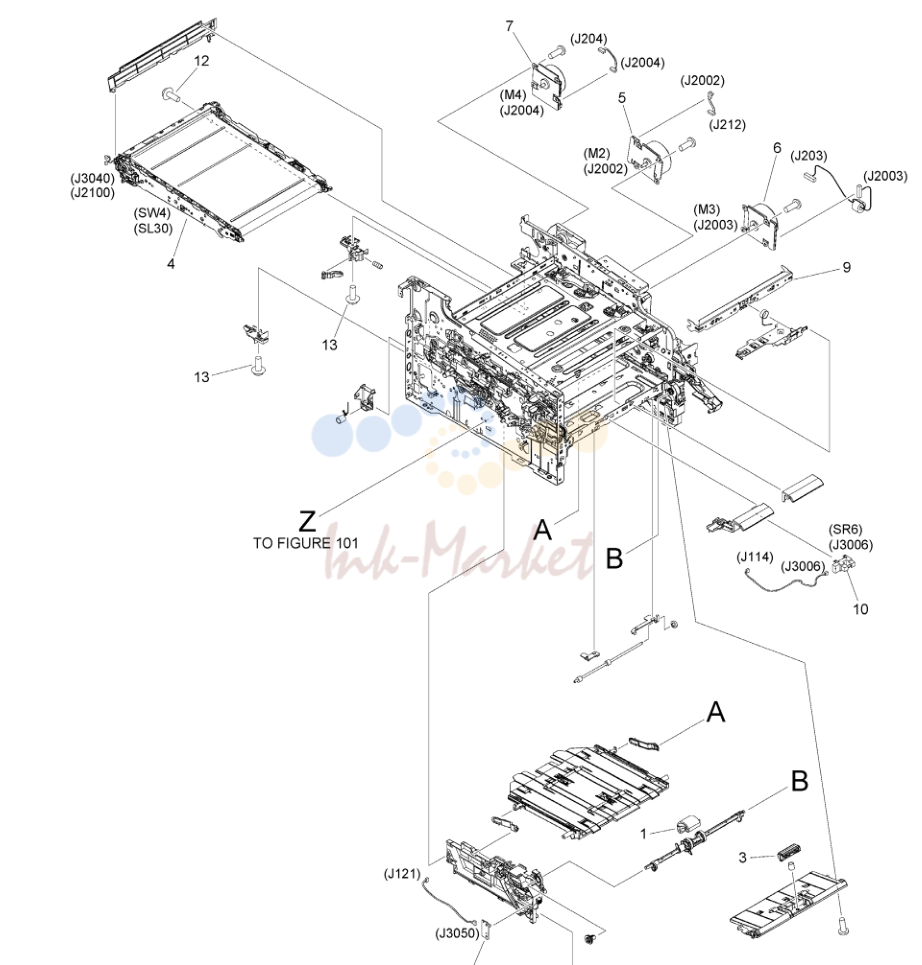

7. Figure 103

№	Артикул	Описание
103		NPN RF INTERNAL COMPONENTS
1	RL1-2593-000 запросить цену →	1 ROLLER, PAPER PICK-UP
2	RM2-6377-000 запросить цену →	1 CASSETTE ASS'Y
3	RM2-6406-000 запросить цену →	1 SEPARATION PAD ASS'Y
4	RM2-6454-000 запросить цену →	1 INTERMEDIATE TRANS. BELT ASS'Y SW4, SL30
5	RM2-7342-000 запросить цену →	1 DRUM MOTOR ASS'Y M2
6	RM2-7344-000 запросить цену →	1 DEVELOPING MOTOR ASS'Y M3
7	RM2-7349-000 запросить цену →	1 FIXING MOTOR ASS'Y M4
8	RM2-7376-000 запросить цену →	1 ENVIRONMENT SENSOR PCB ASS'Y
9	RM2-7399-000 запросить цену →	1 DENSITY DETECT SENSOR ASS'Y
10	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR6
11	FU2-1958-000 запросить цену →	1 LABEL, CASSETTE OPERATOR
12	XA9-1671-000 запросить цену →	15 SCREW, D, M3X8
13	XA9-1835-000 запросить цену →	15 SCREW, D, M3X6

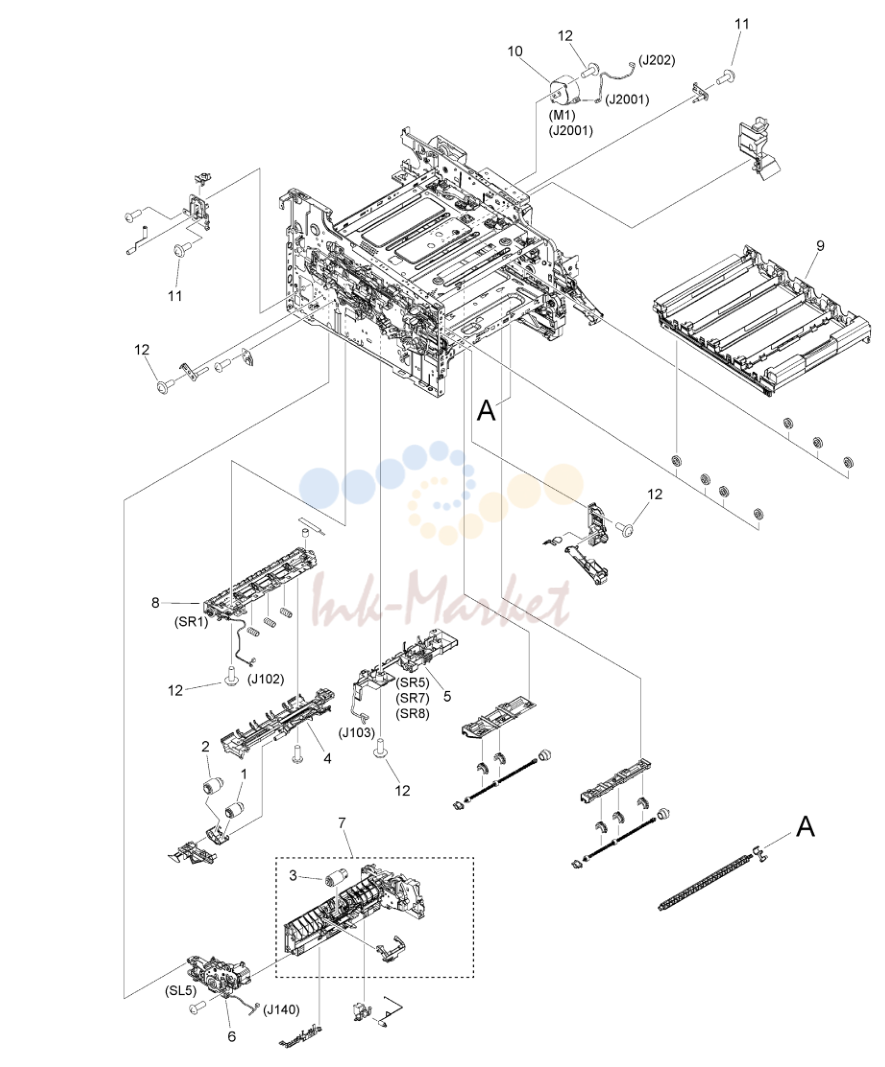

8. Figure 104

№	Артикул	Описание
104		NPN RF INTERNAL COMPONENTS
1	RM2-5576-000 запросить цену →	1 PAPER PICK-UP ROLLER ASS'Y
2	RM2-5577-000 запросить цену →	1 FEED ROLLER ASS'Y
3	RM2-5881-000 запросить цену →	1 SEPARATION ROLLER ASS'Y
4	RM2-6366-000 запросить цену →	1 FEED GUIDE ASS'Y, REAR
5	RM2-6368-000 запросить цену →	1 FEED GUIDE ASS'Y, FRONT SR5, SR7, SR8
6	RM2-6370-000 запросить цену →	1 LIFTER DRIVE ASS'Y SL5
7	RM2-6372-000 запросить цену →	1 PAPER PICK-UP ASS'Y
8	RM2-6374-000 запросить цену →	1 REGISTRATION ASS'Y SR1
9	RM2-6401-000 запросить цену →	1 CARTRIDGE TRAY ASS'Y
10	RM2-7350-000 запросить цену →	1 PICK-UP MOTOR ASS'Y M1
11	XA9-1671-000 запросить цену →	15 SCREW, D, M3X8
12	XA9-1835-000 запросить цену →	15 SCREW, D, M3X6

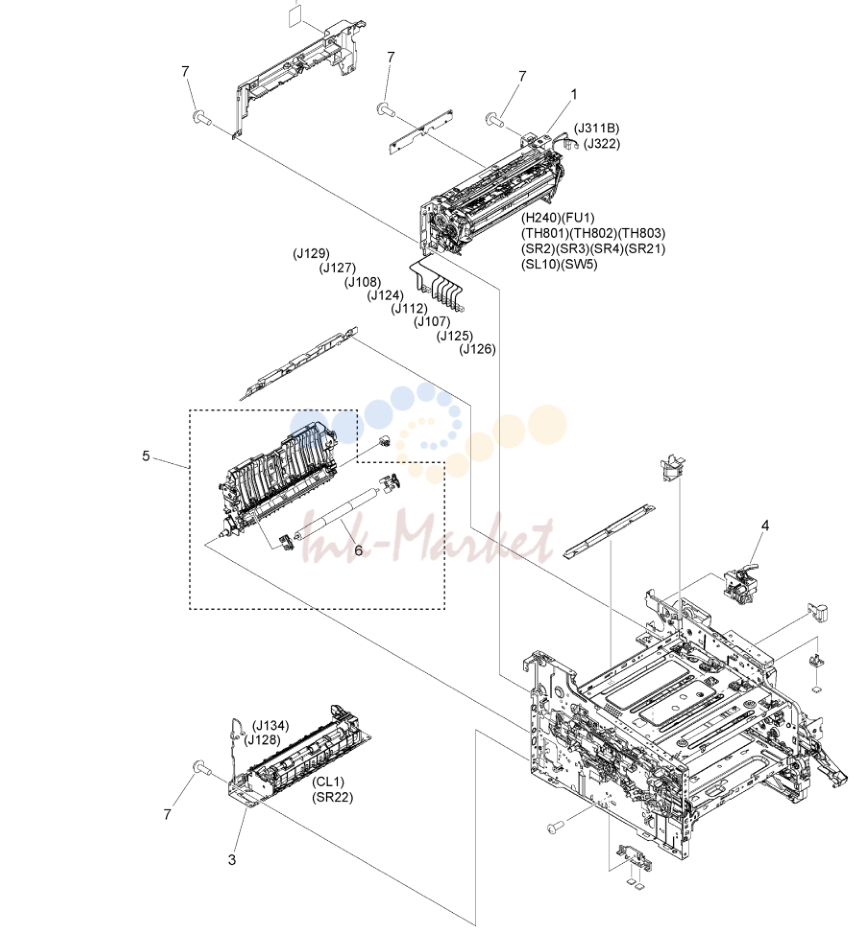

9. Figure 105C

№	Артикул	Описание
1	RM2-6435-000 запросить цену →	1 FIXING ASS'Y
2	FU2-1963-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION
3	RM2-6387-000 запросить цену →	1 PAPER RE-PICK UP ASS'Y SR22, CL1
4	RM2-6389-000 запросить цену →	1 REVERSE DRIVE ASS'Y
5	RM2-6397-000 запросить цену →	1 SECONDARY TRANSFER ASS'Y
6	RM2-6455-000 запросить цену →	1 2ND TRANSFER ROLLER ASS'Y
7	XA9-1671-000 запросить цену →	15 SCREW, D, M3X8
