Canon LBP-6310 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC. EXCEPT LBP6310dn
4. FIGURE 100A
5. NPN RF INTERNAL COMPONENTS 1
6. NPN RF INTERNAL COMPONENTS 2
7. NPN RF INTERNAL COMPONENTS 3
8. NPN RF INTERNAL COMPONENTS 4
9. NPN RF INTERNAL COMPONENTS 5

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-3
100			EXTERNAL COVERS, PANELS, ETC. (EXCEPT LBP6310dn) 2-5
101			INTERNAL COMPONENTS 1 .............................................2-11
102			INTERNAL COMPONENTS 2 .............................................2-13
103			INTERNAL COMPONENTS 3 .............................................2-15
104			INTERNAL COMPONENTS 4 .............................................2-17
105			INTERNAL COMPONENTS 5 .............................................2-19
900			MAIN CONTROLLER PCB ASS'Y (LBP6650) .....................2-21

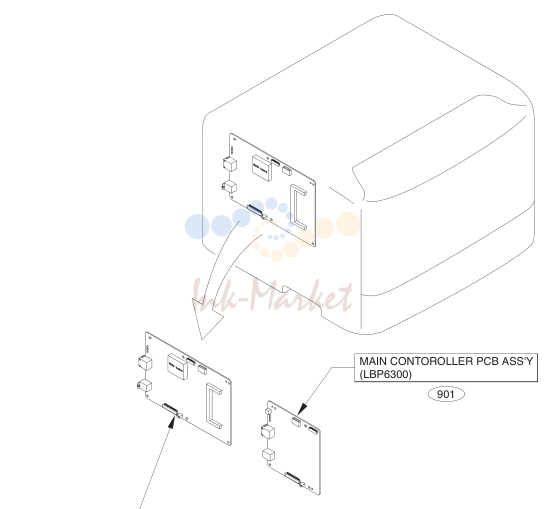

901			MAIN CONTROLLER PCB ASS'Y (LBP6300) .....................2-22
100			EXTERNAL COVERS, PANELS, ETC. (EXCEPT LBP6310dn).........................2-5
101			INTERNAL COMPONENTS 1..........................................................................2-11
102			INTERNAL COMPONENTS 2..........................................................................2-13
103			INTERNAL COMPONENTS 3..........................................................................2-15
104			INTERNAL COMPONENTS 4..........................................................................2-17
105			INTERNAL COMPONENTS 5..........................................................................2-19
900			MAIN CONTROLLER PCB ASS'Y (LBP6650)..................................................2-21
901			MAIN CONTROLLER PCB ASS'Y (LBP6300)..................................................2-22

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK3-2974-000 запросить цену →	1 CD- ROM, USER SOFTWARE LBP6300 JP
1	FK3-2977-000 запросить цену →	1 CD- ROM, USER SOFTWARE LBP6300dn US
1	FK3-2976-000 запросить цену →	1 CD- ROM, USER SOFTWARE LBP6300dn EUR
1	FK3-2975-000 запросить цену →	1 CD- ROM, USER SOFTWARE
1	FK3-2255-000 запросить цену →	1 CD- ROM, USER SOFTWARE LBP6300n
1	FK3-1742-000 запросить цену →	1 CD- ROM, USER SOFTWARE LBP6650 US
1	FK3-3127-000 запросить цену →	1 CD- ROM, USER SOFTWARE English,French,German,It
1	FK3-3128-000 запросить цену →	1 CD- ROM, USER SOFTWARE
1	FK3-0679-000 запросить цену →	1 CD- ROM, USER SOFTWARE
1	FK3-3593-000 запросить цену →	1 CD- ROM, USER SOFTWARE English,French,German,It
1	FK3-3594-000 запросить цену →	1 CD- ROM, USER SOFTWARE
2	RK2-1302-000 запросить цену →	1 CABLE, USB CN,HK,KR,LTN,SG
3	FK2-4390-000 запросить цену →	1 CORD, POWER 100V JP
4	FK2-9583-000 запросить цену →	1 CORD, POWER 120V US
5	RH9-1164-000 запросить цену →	1 CORD, POWER 120V LTN
6	FH2-7080-000 запросить цену →	1 CORD, POWER 230V EUR,HK,KR,LTN,SG
7	RH9-1169-000 запросить цену →	1 CORD, POWER 230V AU
8	RH9-1166-000 запросить цену →	1 CORD, POWER 230V CN

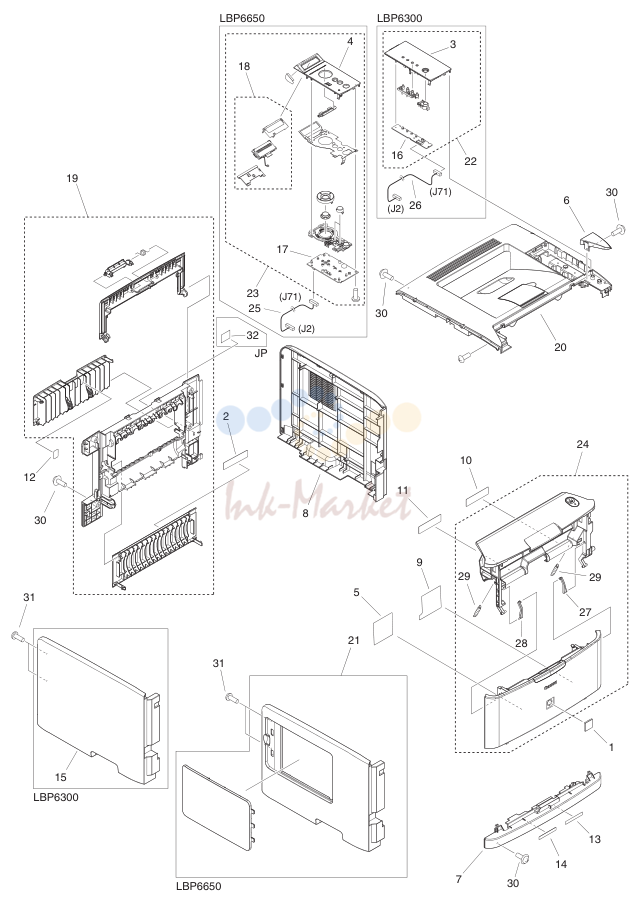

3. NPN RF EXTERNAL COVERS, PANELS, ETC. EXCEPT LBP6310dn

№	Артикул	Описание
1	FC7-0496-000 запросить цену →	1 EMBLEM EXCEPT JP
1	FC5-5256-000 запросить цену →	1 EMBLEM JP
2	FC7-0810-000 запросить цену →	1 LABEL, DUPLEXING SIZE CONTROL
3	FC8-0095-000 запросить цену →	1 PANEL, OPERATE LBP6300 CN
3	FC8-0096-000 запросить цену →	1 PANEL, OPERATE LBP6300 EUR
3	FC8-0081-000 запросить цену →	1 PANEL, OPERATE LBP6300 JP
3	FC8-0094-000 запросить цену →	1 PANEL, OPERATE
4	FC8-9868-000 запросить цену →	1 PANEL, OPERATE LBP6650 CN
4	FC8-9869-000 запросить цену →	1 PANEL, OPERATE LBP6650 EUR
4	FC8-9858-000 запросить цену →	1 PANEL, OPERATE
5	FC8-0103-000 запросить цену →	1 LABEL, PRINT INSTRUCTION
6	FC8-9828-000 запросить цену →	1 COVER, RIGHT, UPPER
7	FC8-9837-000 запросить цену →	1 COVER, FRONT
8	FC8-9846-000 запросить цену →	1 COVER, RIGHT
9	FC8-9870-000 запросить цену →	1 LABEL, MP, SIZE EXCEPT JP
9	FC8-9973-000 запросить цену →	1 LABEL, MP, SIZE JP
10	FC8-9871-000 запросить цену →	1 LABEL, JAM, HANDLE, C
11	FC8-9872-000 запросить цену →	1 LABEL, FUSER, PRESS, RELEASE
12	FC8-9896-000 запросить цену →	1 LABEL, H.V. CAUTION
13	FC8-9894-000 запросить цену →	1 LABEL, DUPLEX, OPE, C
14	FC8-9895-000 запросить цену →	1 LABEL, RELEASE, LEVERE, C
15	FC8-9969-000 запросить цену →	1 COVER, SIDE, LEFT LBP6300
16	FM2-6194-000 запросить цену →	1 DISPLAY PCB ASS'Y LBP6300
17	FM2-8329-000 запросить цену →	1 DISPLAY PCB ASS'Y LBP6650
18	FM2-8342-000 запросить цену →	1 LCD COVER ASS'Y LBP6650
19	FM3-8834-000 запросить цену →	1 REAR COVER ASS'Y
20	FM3-8837-000 запросить цену →	1 TOP COVER ASS'Y
21	FM3-8838-000 запросить цену →	1 LEFT COVER ASS'Y LBP6650
22	FM3-3602-000 запросить цену →	1 OPERATION PANEL ASS'Y LBP6300 CN
22	FM3-3600-000 запросить цену →	1 OPERATION PANEL ASS'Y LBP6300 EUR
22	FM3-3599-000 запросить цену →	1 OPERATION PANEL ASS'Y LBP6300 JP
22	FM3-3601-000 запросить цену →	1 OPERATION PANEL ASS'Y
23	FM3-8847-000 запросить цену →	1 OPERATION PANEL ASS'Y LBP6650 CN
23	FM3-8849-000 запросить цену →	1 OPERATION PANEL ASS'Y LBP6650 EUR
23	FM3-8841-000 запросить цену →	1 OPERATION PANEL ASS'Y
24	FM4-8807-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y LBP6300 US
24	FM3-9092-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y LBP6300dn EUR
24	FM3-9087-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y LBP6300dn JP
24	FM3-9093-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y
24	FM4-8808-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y LBP6300n
24	FM4-8797-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y LBP6650 US
24	FM3-8850-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y LBP6650dn EUR
24	FM3-8836-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y LBP6650dn EXCEPT EUR
24	FM4-8798-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y LBP6650n
25	FM4-2469-000 запросить цену →	1 CABEL, PANEL LBP6650
26	FM4-2470-000 запросить цену →	1 CABEL, PANEL LBP6300
27	RC2-6273-000 запросить цену →	1 HINGE, MULTI-PURPOSE, RIGHT
28	RC2-8291-000 запросить цену →	1 HINGE, MULTI-PURPOSE, LEFT
29	RU5-2895-000 запросить цену →	2 SPRING, TENSION
30	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
31	XA9-1503-000 запросить цену →	2 SCREW, TAP, M3X6
32	FC8-9985-000 запросить цену →	1 LABEL, GROUNDING CAUTION JP

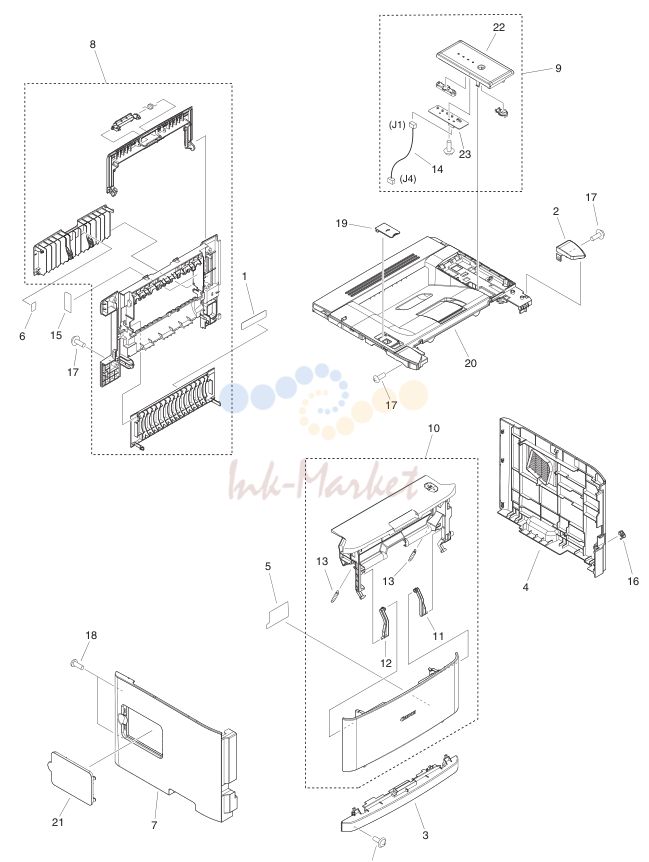

4. FIGURE 100A

№	Артикул	Описание
1	FC0-4235-000 запросить цену →	1 LABEL, DUPLEXING SIZE CONTROL
2	FE2-0486-000 запросить цену →	1 COVER, RIGHT, UPPER
3	FC8-9837-000 запросить цену →	1 COVER, FRONT
4	FC0-4252-000 запросить цену →	1 COVER, RIGHT
5	FC0-4239-000 запросить цену →	1 LABEL, MP, SIZE
6	FC8-9896-000 запросить цену →	1 LABEL, ATTENTION
7	FC0-4251-000 запросить цену →	1 COVER, LEFT
8	FM4-8671-000 запросить цену →	1 REAR COVER ASS'Y
9	FM4-8695-000 запросить цену →	1 CONTROL PANEL ASS'Y
10	FM4-8683-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y
11	RC2-6273-000 запросить цену →	1 HINGE, MULTI-PURPOSE, RIGHT
12	RC2-8291-000 запросить цену →	1 HINGE, MULTI-PURPOSE, LEFT
13	RU5-2895-000 запросить цену →	2 SPRING, TENSION
14	FM0-4763-000 запросить цену →	1 CABLE, PANEL
15	FC0-4281-000 запросить цену →	1 LABEL, CAUTION
16	FC0-4270-000 запросить цену →	1 COVER, SWITCH
17	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
18	XA9-1503-000 запросить цену →	2 SCREW, TAP, M3X6
19	FC0-4275-000 запросить цену →	1 COVER, USB
20	FM4-8674-000 запросить цену →	1 TOP COVER ASS'Y
21	FE2-0484-000 запросить цену →	1 COVER, CAPT, L6
22	FE2-0480-000 запросить цену →	1 PANEL, OPERATE
23	FM0-4101-000 запросить цену →	1 DISPLAY PCB ASS'Y

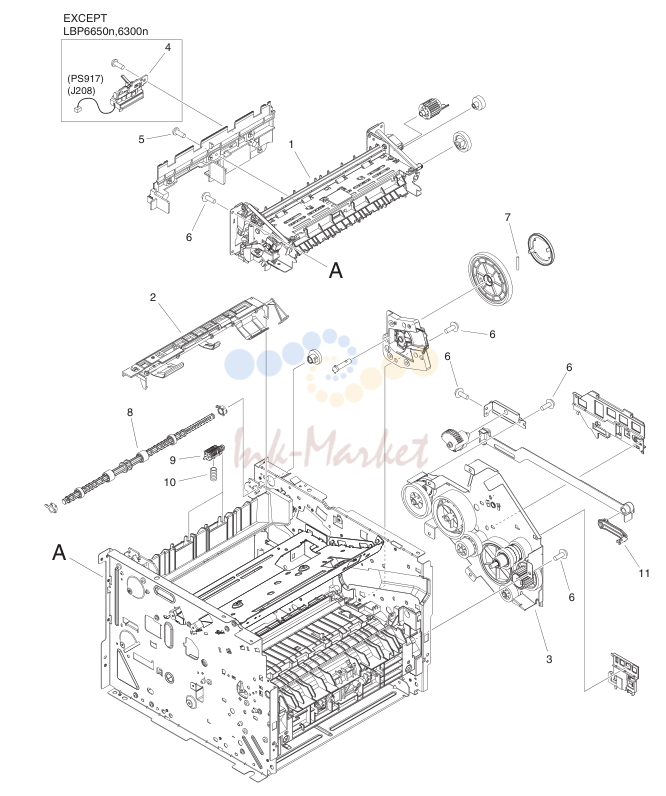

5. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FM3-9088-000 запросить цену →	1 FIXING ASS'Y 100V
1	RM1-6405-000 запросить цену →	1 FIXING ASS'Y 120V
1	RM1-6406-000 запросить цену →	1 FIXING ASS'Y 230V
2	RM1-6401-000 запросить цену →	1 PAPER RETAINING DELIVERY ASS'Y
3	RM1-6421-000 запросить цену →	1 MAIN DRIVE ASS'Y
4	RM1-6445-000 запросить цену →	1 REVERSE SENSOR ASS'Y
5	XA9-1503-000 запросить цену →	3 SCREW, TAP, M3X6
6	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
7	RC2-8349-000 запросить цену →	1 PIN LARGE GEAR
8	RL1-2112-000 запросить цену →	1 ROLLER, FACE-DOWN
9	RL1-2111-000 запросить цену →	2 FACE-DOWN ROLLER UNIT
10	RU6-2610-000 запросить цену →	2 SPRING, COMPRESSION
11	RC2-6198-000 запросить цену →	1 ARM, LINK,

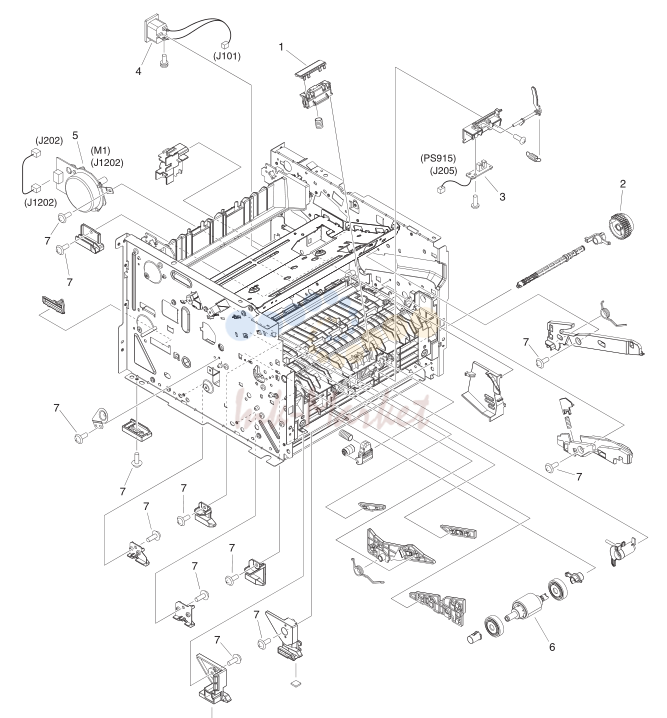

6. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	RL1-2115-000 запросить цену →	1 PAD, MULTI-PURPOSE SEPARATION
2	RM1-1301-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
3	RM1-6350-000 запросить цену →	1 MULTI-PURPOSE SENSOR PCB ASS'Y PS915
4	RM1-6375-000 запросить цену →	1 INLET CABLE ASS'Y
5	RM1-6378-000 запросить цену →	1 MAIN MOTOR ASS'Y M1
6	RM1-6414-000 запросить цену →	1 PAPER PICK-UP ROLLER ASS'Y
7	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8

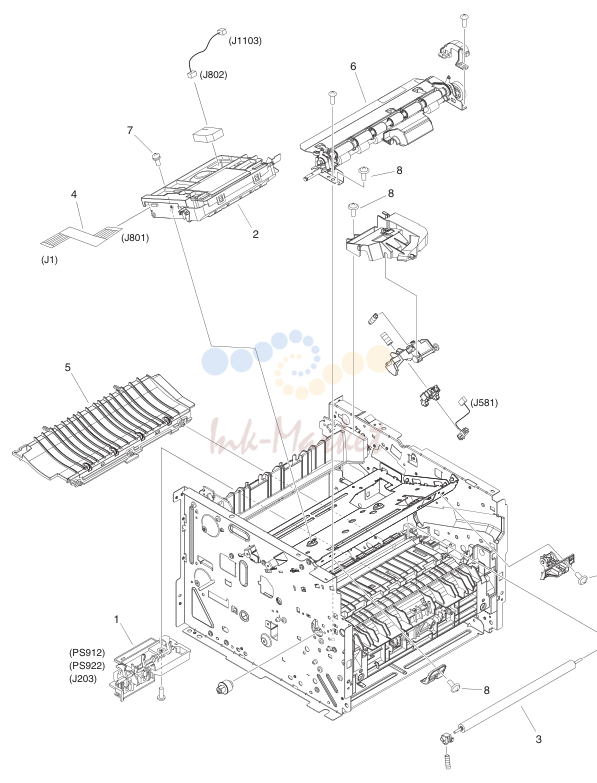

7. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FM3-8855-000 запросить цену →	1 TOP SENSOR ASS'Y PS912,PS922
2	RM1-6424-000 запросить цену →	1 SCANNER ASS'Y
3	RM1-6450-000 запросить цену →	1 TRANSFER ROLLER ASS'Y
4	RK2-2719-000 запросить цену →	1 CABLE, LASER FLEXIBLE FLAT
5	RM1-6402-000 запросить цену →	1 PAPER FEED GUIDE ASS'Y
6	RM1-6419-000 запросить цену →	1 REGISTRATION ASS'Y EXCEPT LBP6310dn
6	FM4-8694-000 запросить цену →	1 REGISTRATION ASS'Y LBP6310dn
7	XA9-1420-000 запросить цену →	4 SCREW, W/WASHER, M3X8
8	XA9-1671-000 запросить цену →	5 SCREW, D, M3X8

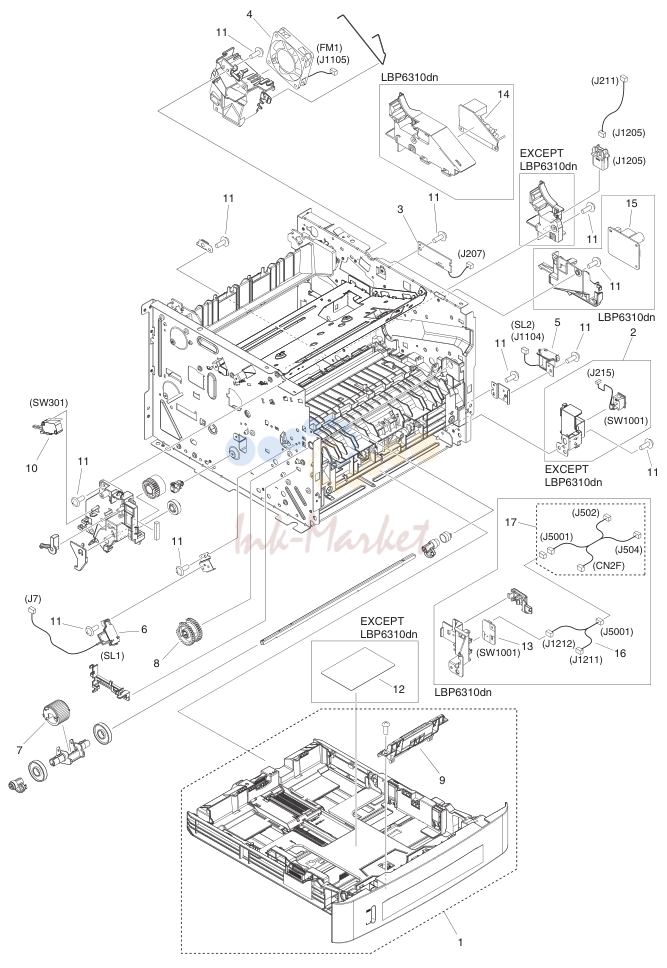

8. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FM3-8839-000 запросить цену →	1 CASSETTE ASS'Y
2	FM3-8835-000 запросить цену →	1 POWER SUPPLY SWITCH ASS'Y
3	FM4-3879-000 запросить цену →	1 DUPLEX DRIVER PCB ASS'Y EXCEPT LBP6310dn
3	FM0-4647-000 запросить цену →	1 DUPLEX DRIVER PCB ASS'Y LBP6310dn
4	RK2-2728-000 запросить цену →	1 FAN FM1
5	RK2-2729-000 запросить цену →	1 SOLENOID SL2
6	RK2-2731-000 запросить цену →	1 SOLENOID SL1
7	RL1-2120-000 запросить цену →	1 ROLLER, MULTI-PURPOSE PICK-UP
8	RM1-4275-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
9	RM1-6397-000 запросить цену →	1 SEPARATION PAD HOLDER ASS'Y
10	WC4-5171-000 запросить цену →	1 MICROSWITCH SW301
11	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
12	FC8-9878-000 запросить цену →	1 LABEL, OPE, CHANGE, PAPER EXCEPT LBP6310dn
13	FM0-1140-000 запросить цену →	1 POWER SUPPLY SWITCH ASS'Y LBP6310dn
14	FM0-1139-000 запросить цену →	1 AC RELAY PCB ASS'Y LBP6310dn
15	FK3-1986-000 запросить цену →	1 A.N. POWER SUPPLY PCB ASSEMBLY LBP6310dn
16	FM0-1147-000 запросить цену →	1 CABLE, AC RELAY CONNECTING, L6 LBP6310dn
17	FM0-1148-000 запросить цену →	1 CABLE, SLEEP IF CONNECTING, L6 LBP6310dn

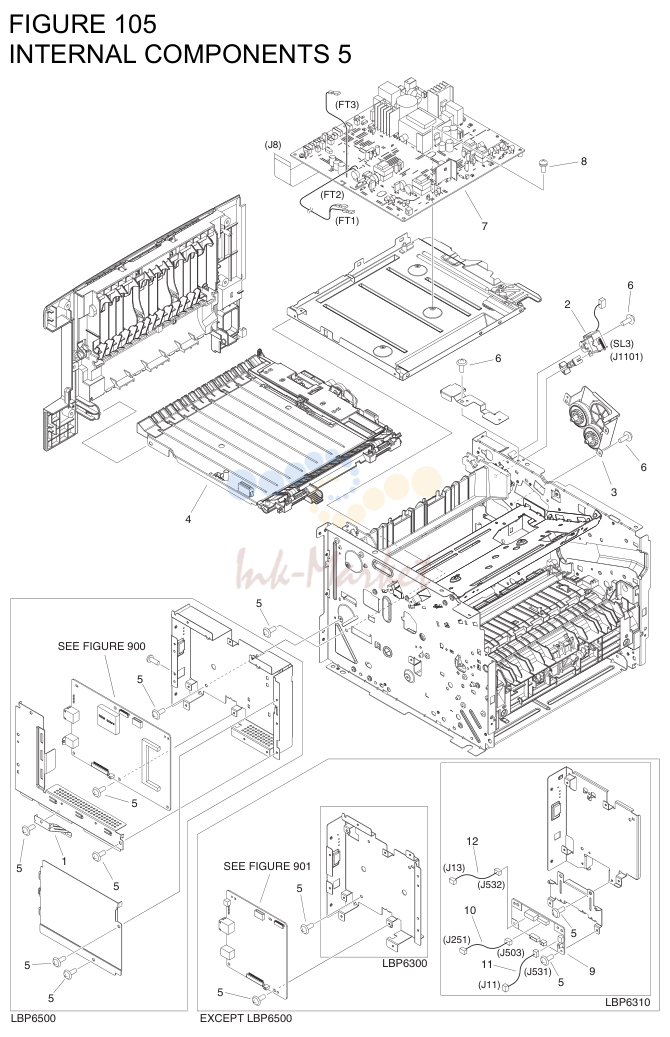

9. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	FC7-3206-000 запросить цену →	1 PLATE, GROUNDING LBP6650
2	RK2-2733-000 запросить цену →	1 SOLENOID SL3
3	RM1-6423-000 запросить цену →	1 REVERSE DRIVE ASS'Y
4	RM1-6441-000 запросить цену →	1 DUPLEXING PAPER FEED ASS'Y
5	XA9-1503-000 запросить цену →	AR SCREW, TAP, M3X6
6	XA9-1671-000 запросить цену →	6 SCREW, D, M3X8
7	FM4-2465-000 запросить цену →	1 ENGINE CONTROLLER ASS'Y 100V,120V
7	FM4-2466-000 запросить цену →	1 ENGINE CONTROLLER ASS'Y
7	FM0-4646-000 запросить цену →	1 ENGINE CONTROLLER ASS'Y LBP6310dn 230V
8	XA9-1420-000 запросить цену →	4 SCREW, W/WASHER, M3X8
9	FM0-4649-000 запросить цену →	1 SLEEP IF PCB ASS'Y, L6 LBP6310dn
10	FM0-4650-000 запросить цену →	1 CABLE, L6 LBP6310dn
11	FM0-4653-000 запросить цену →	1 CABLE, L6 LBP6310dn
12	FM0-1143-000 запросить цену →	1 CABLE, L6 LBP6310dn
