Canon LBP 5300/5360/5400 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. RM1-4298-000 1 FRONT COVER ASS'Y EXCEPT JP
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3

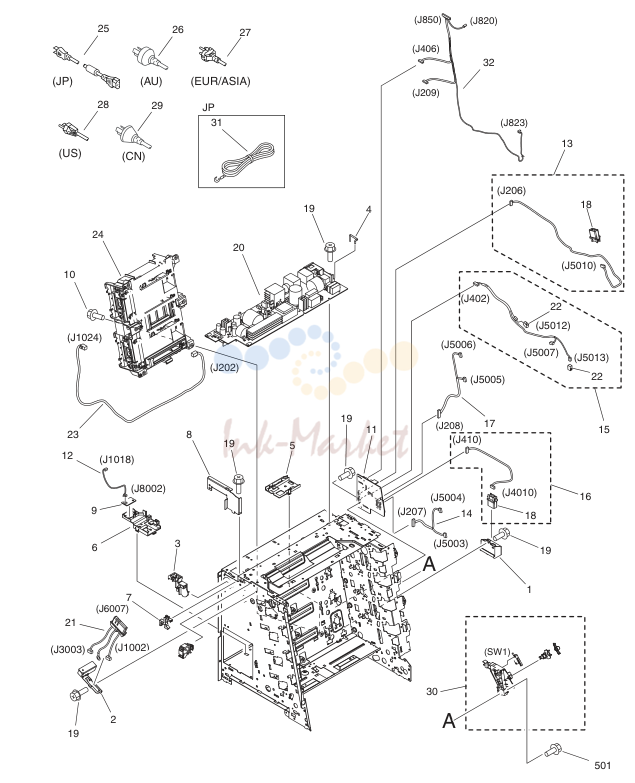

7. NPN RF INTERNAL COMPONENTS 4

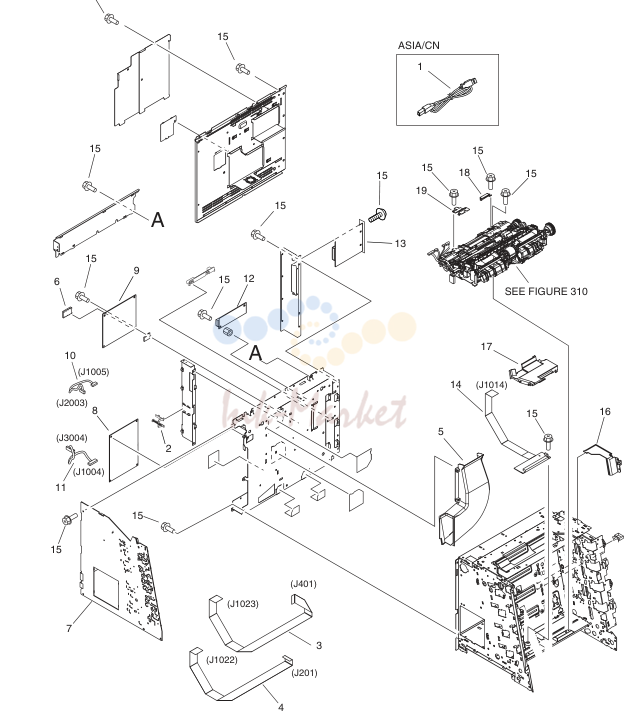

8. NPN RF INTERNAL COMPONENTS 5 LBP5300

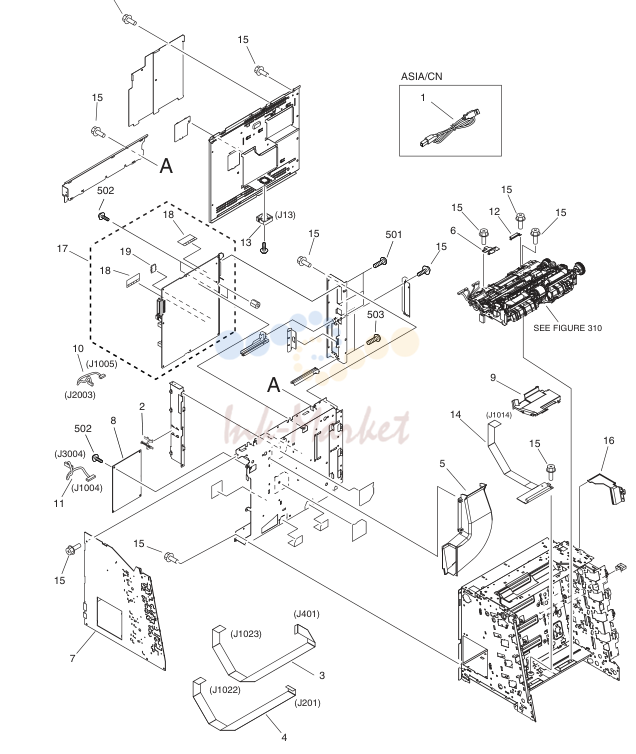

9. NPN RF INTERNAL COMPONENTS 6 LBP5400/5360

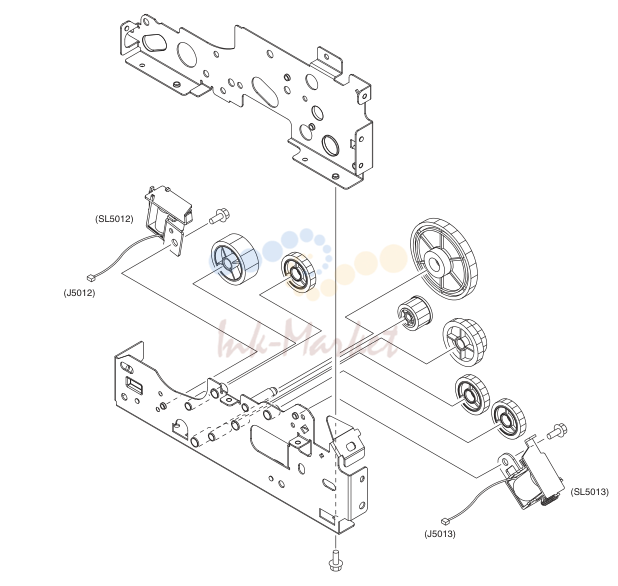

10. RM1-2679-020 1 PAPER PICK-UP DRIVE ASS'Y

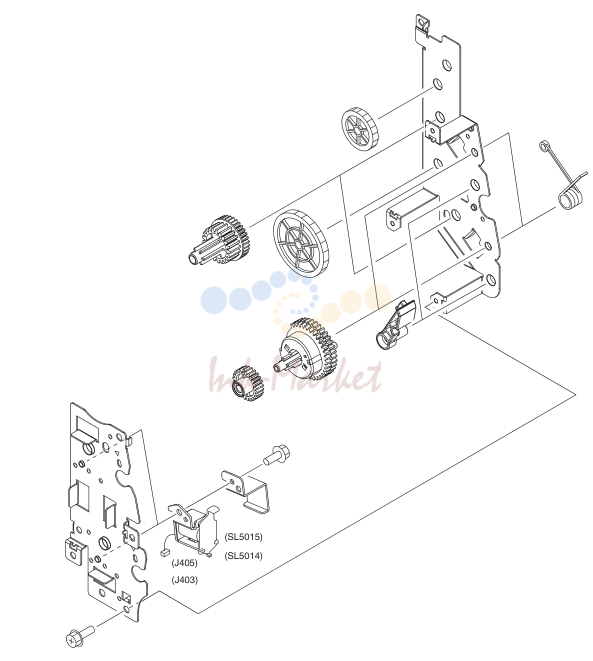

11. RM1-2687-000 1 DEV. ESTRANGEMENT DRIVE ASS'Y

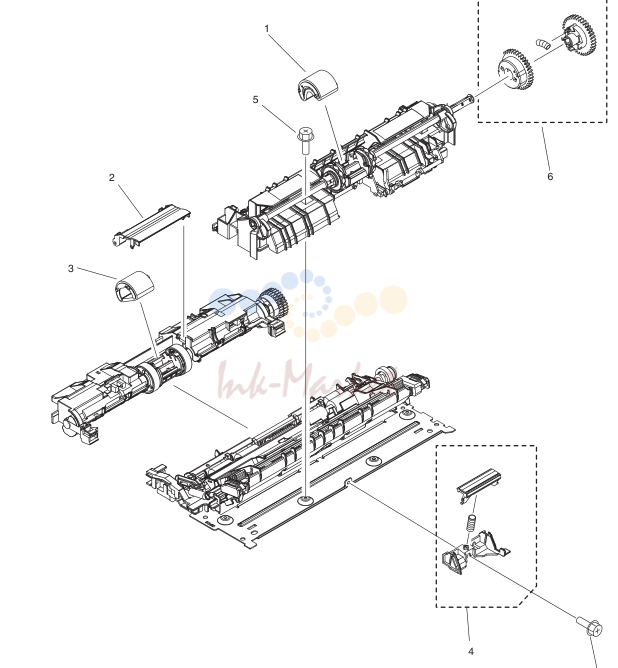

12. RM1-2755-000 1 PAPER PICK-UP ASS'Y

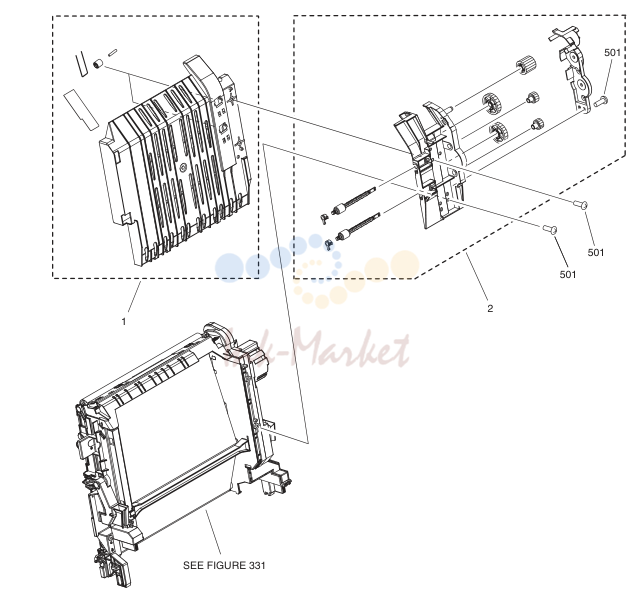

13. RM1-2752-060 1 ELECT.TRANS.BELT ASS'Y, DUPLEX SEE NOTE

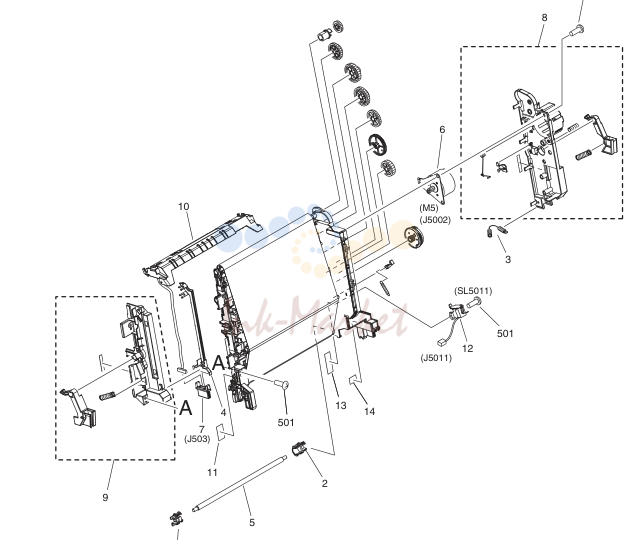

14. RM1-2759-000 1 ELECT.TRANSPORT BELT ASS'Y SEE NOTE

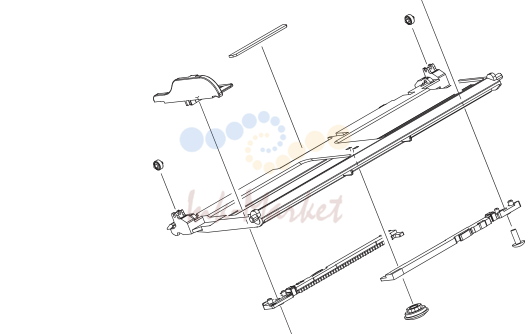

15. RM1-2711-030 1 MULTI PURPOSE TRAY ASS'Y

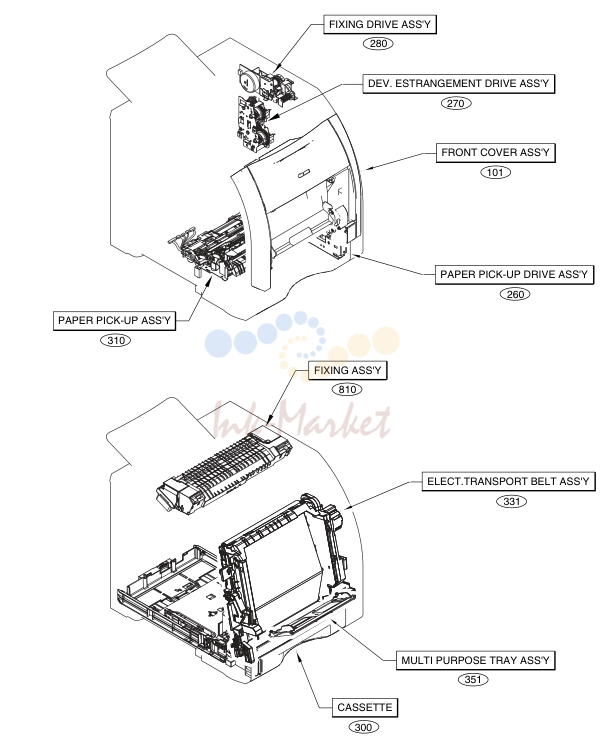

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-3
100			EXTERNAL COVERS, PANELS, ETC. .................................2-4
101			FRONT COVER ASS'Y ..........................................................2-7
102			INTERNAL COMPONENTS 1 ...............................................2-9
103			INTERNAL COMPONENTS 2 .............................................2-12
104			INTERNAL COMPONENTS 3 .............................................2-14
105			INTERNAL COMPONENTS 4 .............................................2-17
106			INTERNAL COMPONENTS 5 (LBP5300) ...........................2-20
107			INTERNAL COMPONENTS 6 (LBP5400/5360) ..................2-22
260			PAPER PICK-UP DRIVE ASS'Y ..........................................2-24
265			DUPLEXING FEED DRIVE ASS'Y ......................................2-26
266			DUPLEXING REVERSE DRIVE ASS'Y ...............................2-28
270			DEV. ESTRANGEMENT DRIVE ASS'Y ..............................2-30
280			FIXING DRIVE ASS'Y ..........................................................2-32
300			CASSETTE ..........................................................................2-34
310			PAPER PICK-UP ASS'Y ......................................................2-36
330			ELECT.TRANS.BELT ASS'Y, DUPLEX ...............................2-38
331			ELECT.TRANSPORT BELT ASS'Y .....................................2-40
351			MULTI PURPOSE TRAY ASS'Y ..........................................2-42
360			LOWER GUIDE ASS'Y ........................................................2-44
810			FIXING ASS'Y ......................................................................2-46
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-4
101			FRONT COVER ASS'Y.......................................................................................2-7
102			INTERNAL COMPONENTS 1............................................................................2-9
103			INTERNAL COMPONENTS 2..........................................................................2-12
104			INTERNAL COMPONENTS 3..........................................................................2-14
105			INTERNAL COMPONENTS 4..........................................................................2-17
106			INTERNAL COMPONENTS 5 (LBP5300)........................................................2-20
107			INTERNAL COMPONENTS 6 (LBP5400/5360)...............................................2-22
260			PAPER PICK-UP DRIVE ASS'Y.......................................................................2-24
265			DUPLEXING FEED DRIVE ASS'Y...................................................................2-26
266			DUPLEXING REVERSE DRIVE ASS'Y............................................................2-28
270			DEV. ESTRANGEMENT DRIVE ASS'Y...........................................................2-30
280			FIXING DRIVE ASS'Y.......................................................................................2-32
310			PAPER PICK-UP ASS'Y...................................................................................2-36
330			ELECT.TRANS.BELT ASS'Y, DUPLEX............................................................2-38
331			ELECT.TRANSPORT BELT ASS'Y..................................................................2-40
351			MULTI PURPOSE TRAY ASS'Y.......................................................................2-42
360			LOWER GUIDE ASS'Y.....................................................................................2-44
810			FIXING ASS'Y...................................................................................................2-46

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	RK2-1899-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP5300 English/Spanish
1	RK2-1898-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	RK2-1897-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP5300 Japanese
1	RK2-1901-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP5300 Chinese
1	RK2-1914-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	RK2-1913-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP5360 English
1	RK2-1915-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP5360 Chinese
1	RK2-1911-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP5400
2	WE8-5689-000 запросить цену →	1 FILTER, NOISE(RING CORE) LBP5360

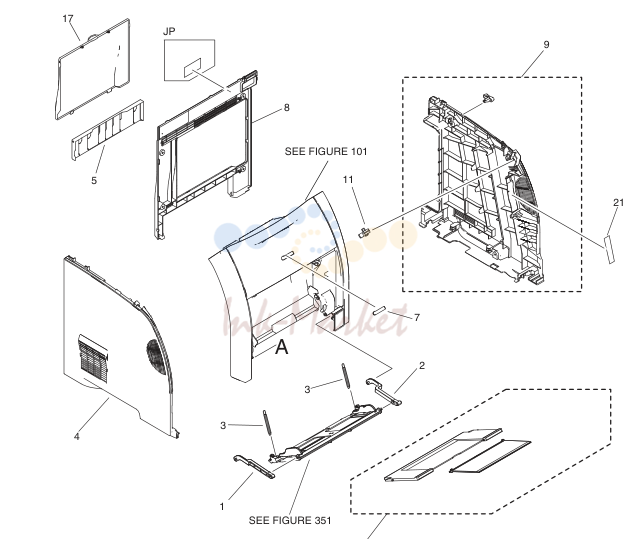

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	RC1-6381-000 запросить цену →	1 LINK, M.P. HINGE, LEFT
2	RC1-6382-000 запросить цену →	1 LINK, M.P. HINGE, RIGHT
3	RC1-6383-000 запросить цену →	2 SPRING, TENSION
4	RC2-1597-000 запросить цену →	1 COVER, LEFT
5	RC2-1601-000 запросить цену →	1 COVER, CASSETTE, REAR LEFT
6	RC2-1644-000 запросить цену →	1 EMBLEM, ABS EXCEPT JP
6	FC5-5256-000 запросить цену →	1 EMBLEM JP
7	RC2-1645-000 запросить цену →	1 PLATE, CANON LOGO
8	RC2-1618-000 запросить цену →	1 COVER, REAR
9	RM1-4295-000 запросить цену →	1 RIGHT COVER ASS'Y
10	RM1-2584-000 запросить цену →	1 DUPLEXING PCB ASS'Y
11	RC2-1760-000 запросить цену →	1 ARM, COVER, RIGHT
12	RM1-2710-000 запросить цену →	1 M.P. EXTENSION TRAY ASS'Y
13	RM1-4299-000 запросить цену →	1 FACE-DOWN TRAY ASS'Y
14	RM1-4341-000 запросить цену →	1 TOP COVER ASS'Y
15	RM1-2620-000 запросить цену →	1 CABLE, PAPER FULL
16	RM1-4297-000 запросить цену →	1 UPPER COVER ASS'Y
17	RC2-1631-000 запросить цену →	1 LID, COVER, REAR
18	RC2-1651-000 запросить цену →	1 LABEL, FIXING JAM CLEARING
19	RM1-4387-000 запросить цену →	1 MULTI COVER ASS'Y LBP5300 EUR
19	RM1-4347-000 запросить цену →	1 MULTI COVER ASS'Y LBP5300 EXCEPT EUR
19	RM1-4294-000 запросить цену →	1 MULTI COVER ASS'Y LBP5360 AU/ASIA/CN
19	RM1-4746-000 запросить цену →	1 MULTI COVER ASS'Y LBP5360 EUR
19	RM1-4747-000 запросить цену →	1 MULTI COVER ASS'Y LBP5400
20	RC2-1655-000 запросить цену →	1 LABEL, JAM DISPOSE CAUTION
21	RC2-1654-000 запросить цену →	1 LABEL, CARTRIDGE EXCHANGE
501	XB4-7401-005 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X10

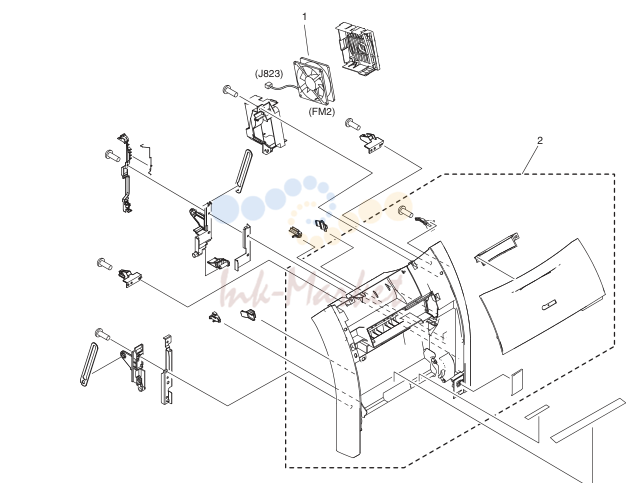

4. RM1-4298-000 1 FRONT COVER ASS'Y EXCEPT JP

№	Артикул	Описание
1	RC1-6631-000 запросить цену →	1 HOLDER, FAN
2	RC1-6632-000 запросить цену →	1 DUCT, FAN
3	RC1-6633-000 запросить цену →	3 LEVER, LOCK, LEFT
4	RC1-6634-000 запросить цену →	4 SPRING, TENSION
5	RC1-6636-000 запросить цену →	1 LEVER, LOCK SLIDE, LEFT
6	RC1-6643-000 запросить цену →	1 LEVER, LOCK SLIDE, RIGHT
7	RC1-6645-000 запросить цену →	1 CAM, SLIDE, RIGHT
8	RC1-6701-000 запросить цену →	1 SUPPORT, RIGHT LOWER, REAR
9	RC1-7618-000 запросить цену →	1 LEVER, LOCK, LEFT UPPER
10	RC1-6824-020 запросить цену →	1 COVER, SIDE PLATE, RIGHT
11	RC1-7549-000 запросить цену →	1 CROSSMEMBER, RIGHT LOWER, FR.
12	RC1-7583-000 запросить цену →	1 SPRING, GROUNDING
13	RK2-0954-000 запросить цену →	1 FAN
14	RC1-6640-020 запросить цену →	4 LEVER, LOCK, RIGHT
15	RC1-6641-000 запросить цену →	4 SPRING, GROUNDING
16	RC1-6677-000 запросить цену →	4 SPRING, TENSION
17	RL1-1068-000 запросить цену →	1 SUPPORT, RACK
18	RC1-6629-000 запросить цену →	1 GUIDE, CARTRIDGE, LEFT
19	RC1-6875-000 запросить цену →	1 PLATE, REINFORCEMENT, LEFT
20	RC1-6571-000 запросить цену →	4 GEAR, 58T
21	RC1-6573-000 запросить цену →	4 BUSHING
22	RC1-6574-000 запросить цену →	4 BASE, DEV. OUTPUT GEAR
23	RC1-6575-000 запросить цену →	4 GEAR, 29T
24	RM1-2677-000 запросить цену →	1 CARTRIDGE GUIDE RIGHT ASS'Y
25	RM1-2683-020 запросить цену →	1 CONTACT HOLDER ASS'Y
26	RM1-4382-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP5300 Chinese
26	RM1-4381-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP5300 Illustration
26	RM1-4380-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP5300 Japanese
26	RM1-4354-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP5300 English
26	RM1-4383-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP5400
26	RM1-4355-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP5360 English
26	RM1-4384-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP5360 Illustration
26	RM1-4385-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP5360 Chinese
27	XA9-1500-000 запросить цену →	20 SCREW, RS, M3X8
28	RC1-6679-000 запросить цену →	2 COVER, LOCK CLAW
29	RC1-6744-000 запросить цену →	1 GUIDE, DUPLEXING EXTERNAL
30	RC1-6795-000 запросить цену →	1 COVER, GUIDE CROSSMEMBER
31	RC1-7552-000 запросить цену →	2 SPRING, TENSION
32	RC1-7594-000 запросить цену →	1 LABEL, CARTRIDGE POSITIONING
33	RC1-7554-010 запросить цену →	1 LATCH, LEFT
34	RC1-7555-010 запросить цену →	1 LATCH, RIGHT
35	RC1-7567-000 запросить цену →	1 COVER, PANEL CABLE
36	RC1-6618-000 запросить цену →	1 MOUNT, FIXING GUIDE, RIGHT
37	RC1-6619-000 запросить цену →	1 MOUNT, FIXING GUIDE, LEFT
38	RC1-6694-000 запросить цену →	1 FRAME, CONTROL PANEL
39	RC1-7547-000 запросить цену →	1 DUCT,
40	RC1-7548-000 запросить цену →	1 DUCT,
41	RC1-7562-000 запросить цену →	1 HOLDER, TOGGLE, LEFT
42	RC1-7563-000 запросить цену →	1 HOLDER, TOGGLE, RIGHT
43	RM1-2596-000 запросить цену →	1 CABLE, PANEL
501	XD3-1200-102 запросить цену →	2 PIN, SPRING
502	XB4-7401-005 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10

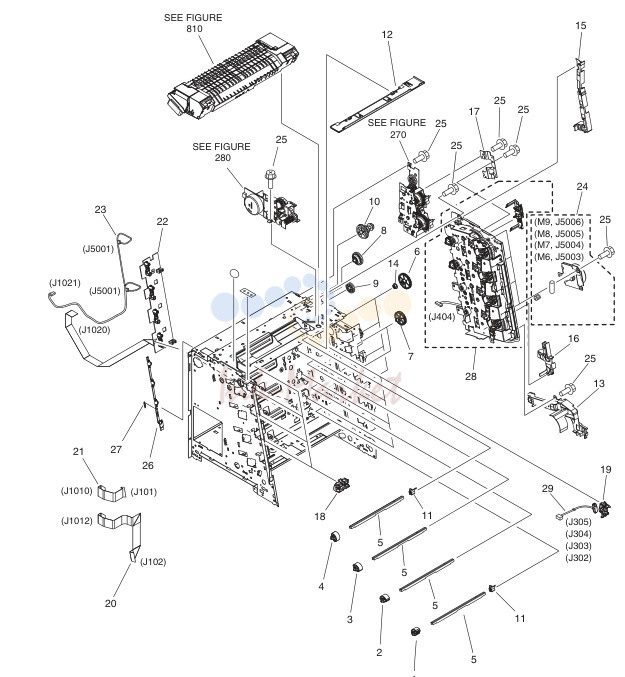

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	RC1-6579-000 запросить цену →	1 CAM, DEV.ESTRANGEMENT,
2	RC1-6580-000 запросить цену →	1 CAM, DEV.ESTRANGEMENT,
3	RC1-6581-000 запросить цену →	1 CAM, DEV.ESTRANGEMENT,
4	RC1-6582-000 запросить цену →	1 CAM, DEV.ESTRANGEMENT,
5	RC1-6583-000 запросить цену →	4 SHAFT, DEV.ESTRANGEMENT
6	RC1-6584-000 запросить цену →	4 CAM/GEAR, 48T
7	RC1-6589-000 запросить цену →	2 GEAR, 41T
8	RC1-6593-000 запросить цену →	1 GEAR, 19T/30T
9	RC1-6594-000 запросить цену →	1 GEAR, 31T
10	RC1-6596-000 запросить цену →	1 GEAR, 17T/41T
11	RC1-6605-000 запросить цену →	2 FLAG, DEV.ESTRANGEMENT
12	RC1-6668-000 запросить цену →	1 COVER, CROSSMEMBER, UPPER
13	RC1-6682-000 запросить цену →	1 GUIDE, CABLE, RIGHT,
14	RC1-6823-000 запросить цену →	4 BUSHING
15	RC1-7544-000 запросить цену →	1 GUIDE, CABLE, RIGHT,
16	RC1-7545-000 запросить цену →	1 GUIDE, CABLE, RIGHT,
17	RC1-7576-000 запросить цену →	1 CROSSMEMBER, DRIVE SIDE PLATE
18	RC1-6651-000 запросить цену →	4 COVER, SHUTTER, LEFT
19	RC1-6771-020 запросить цену →	4 HOLDER, TONER CARTRIDGE
20	RK2-0966-000 запросить цену →	1 CABLE, SCANNER FLAT
21	RK2-0967-000 запросить цену →	1 CABLE, SCANNER FLAT
22	RM1-2585-000 ✓ в наличии	1 CARTRIDGE SENSOR PCB ASS'Y
23	RM1-2594-000 запросить цену →	1 CABLE, SCANNER
24	RM1-2689-000 ✓ в наличии	4 DRIVE MOTOR ASS'Y
25	XA9-1449-000 запросить цену →	10 SCREW, RS, M3X8
26	RC1-7597-000 запросить цену →	1 LEVER, SENSING
27	RC1-7598-000 запросить цену →	1 SPRING, TENSION
28	RM1-2751-000 запросить цену →	1 MAIN DRIVE ASS'Y
29	RM1-2627-000 запросить цену →	4 CABLE, TAG MEMORY
22		SEE FIGUER
24		B SEE FIGUER
23		SEE FIGURE

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	RC1-6405-000 запросить цену →	1 COVER, GEAR
2	RC1-6499-000 запросить цену →	1 GUIDE, CASSETTE FRONT, LEFT
3	RC1-6502-000 запросить цену →	1 GUIDE, CASSETTE FRONT, RIGHT
4	RC1-6702-000 запросить цену →	1 BRACKET, RIGHT REAR
5	RC1-6638-000 запросить цену →	1 CAM, SLIDE, LEFT
6	RC1-6639-000 запросить цену →	1 ROD, LINK, LEFT
7	RC1-6646-000 запросить цену →	1 ROD, LINK, RIGHT
8	RC1-6650-000 запросить цену →	2 FOOT, REAR
9	RC1-6670-000 запросить цену →	1 MOUNT, HINGE, RIGHT
10	RC1-6673-000 запросить цену →	1 HOLDER, E.T.B., LEFT
11	RC1-6674-000 запросить цену →	1 HOLDER, E.T.B., RIGHT
12	RC1-6675-000 запросить цену →	1 COVER, CONNECTOR
13	RC1-6676-000 запросить цену →	1 COVER, E.T.B. HOLDER, LEFT
14	RC1-6680-000 запросить цену →	1 COVER, E.T.B. HOLDER, RIGHT
15	RC1-6683-000 запросить цену →	1 GUIDE, CABLE, RIGHT
16	RC1-6684-000 запросить цену →	1 MOUNT, HINGE, LEFT
17	RC1-7566-000 запросить цену →	1 SPRING, COMPRESSION
18	RC1-6777-000 запросить цену →	1 SPRING, GROUNDING
19	RC1-6786-000 запросить цену →	1 PLATE, GROUNDING
20	RC1-7591-000 запросить цену →	1 LABEL, POSITIONING, RIGHT
21	RC1-7592-000 запросить цену →	1 LABEL, POSITIONING, LEFT
22	XA9-1500-000 запросить цену →	10 SCREW, RS, M3X8
23	RC1-6776-000 запросить цену →	1 SPRING, GROUNDING
24	RC2-2745-000 запросить цену →	1 LABEL, JAM CLEARING
25	RK2-0939-000 запросить цену →	1 MOTOR, AC24V, 9W
26	RM1-2603-000 запросить цену →	1 CABLE, SENSOR
27	VS1-7258-014 запросить цену →	1 CONNECTOR, DRAWER
28	RC1-6833-020 запросить цену →	1 PLATE, PLATE LOCK RELEASE, MD.
29	RM1-2678-000 запросить цену →	1 RIGHT REAR BASE ASS'Y
30	RM1-2576-000 запросить цену →	1 CASSETTE SENSOR PCB ASS'Y
31	RL1-1064-000 запросить цену →	1 BASE, LEFT FRONT
32	RC1-6624-000 запросить цену →	1 BASE, LEFT REAR
33	RC1-6501-000 запросить цену →	1 GUIDE, CASSETTE REAR, LEFT
34	RL1-1069-000 запросить цену →	1 PLATE, GEAR,
35	RL1-1067-000 запросить цену →	2 FOOT RUBBER ASS'Y, FRONT
36	RC1-6420-000 запросить цену →	1 GEAR, 26T/34T

7. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	RC1-6652-000 запросить цену →	1 HOLDER, DRAWER CONNECTOR
2	RC1-6653-000 запросить цену →	1 HOLDER, DRAWER
3	RC1-6681-000 запросить цену →	1 GUIDE, CABLE, LEFT
4	RC1-6700-000 запросить цену →	1 ARM, SWITCH LINK
5	RC1-6772-000 запросить цену →	1 GUIDE, FLEXIBLE FLAT CABLE,
6	RC1-6773-000 запросить цену →	1 GUIDE, FLEXIBLE FLAT CABLE,
7	RC1-6825-000 запросить цену →	1 GUARD, CABLE
8	RC1-7551-000 запросить цену →	1 BRACKET, LEFT, REAR
9	WP2-5214-000 запросить цену →	1 SENSOR UNIT, TEMPERATURE
10	XA9-1449-000 запросить цену →	5 SCREW, RS, M3X8
11	RM1-2581-000 ✓ в наличии	1 DRIVER PCB ASS'Y
12	RM1-2595-000 запросить цену →	1 CABLE, ENVIRONMENT SENSOR
13	RM1-2608-000 запросить цену →	1 CABLE, E.T.B.
14	RM1-2610-000 запросить цену →	1 CABLE, DRUM MOTOR
15	RM1-2611-000 запросить цену →	1 CABLE, SOLENOID
16	RM1-2613-000 запросить цену →	1 CABLE
17	RM1-2614-000 запросить цену →	1 CABLE, DRUM MOTOR
18	VS1-7258-007 запросить цену →	2 CONNECTOR, DRAWER
19	XA9-1500-000 запросить цену →	10 SCREW, RS, M3X8
20	RK2-1563-040 запросить цену →	1 LOW VOLTAGE POWER PCB ASS'Y 100/120V
20	RK2-1564-040 запросить цену →	1 LOW VOLTAGE POWER PCB ASS'Y 230V
21	RM1-2597-000 запросить цену →	1 FIXING UNIT CABLE ASS'Y
22	VS1-7177-002 запросить цену →	2 CONNECTOR, DRAWER
23	RM1-2605-000 запросить цену →	1 CABLE, DRIVE POWER
24	RM1-2640-000 ✓ в наличии	1 SCANNER ASS'Y
25	RM1-4097-000 запросить цену →	1 POWER CORD, 100V JP
26	RH9-1169-000 запросить цену →	1 CORD, POWER AU
27	RH9-1170-000 запросить цену →	1 CORD, POWER, 230V EUR/ASIA
28	RH9-1164-000 запросить цену →	1 CORD, POWER US
29	RH9-1166-000 запросить цену →	1 CORD, POWER CN
30	RM1-2670-000 запросить цену →	1 INTERLOCK SWITCH ASS'Y
31	RH9-1171-000 запросить цену →	1 WIRE, GROUNDING JP
32	RM1-2609-000 запросить цену →	1 CABLE, DUPLEXING DOCKING
501	XB4-7401-005 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X10

8. NPN RF INTERNAL COMPONENTS 5 LBP5300

№	Артикул	Описание
1	RK2-1302-000 запросить цену →	1 CABLE, USB HOST POWER SUPPLY ASIA/CN
2	RC2-1634-000 запросить цену →	1 ARM, SWITCH
3	RK2-0969-000 запросить цену →	1 CABLE, DRIVE FLAT,
4	RK2-0970-000 запросить цену →	1 CABLE, DRIVE FLAT,
5	RC1-7546-000 запросить цену →	1 DUCT,
6	RL1-1760-000 запросить цену →	1 IC, S93C66BD0I-D8S1G, EEP-ROM 100V
6	RL1-1761-000 запросить цену →	1 IC, S93C66BD0I-D8S1G, EEP-ROM 120/230V
7	RM1-2578-100 запросить цену →	1 HIGH-VOLTAGE PCB ASS'Y
8	RM1-3912-000 запросить цену →	1 DC CONTROLLER PCB ASS'Y
9	RM1-4829-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y 100V
9	RM1-4830-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y 120/230V
10	RM1-2587-000 запросить цену →	1 CABLE, PANEL CONNECTING
11	RM1-2592-000 запросить цену →	1 CABLE, POWER CONTROL
12	FM2-6644-000 запросить цену →	1 USB BOARD PCB ASSEMBLY
13	FM3-0628-000 запросить цену →	1 NETWORK BOARD PCB ASS'Y
14	RM1-2632-000 запросить цену →	1 RELAY PCB ASS'Y
15	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
16	RC1-7599-000 запросить цену →	1 SHIELD, PCB
17	RC1-6607-000 запросить цену →	1 COVER, CONNECTOR
18	RC1-6611-000 запросить цену →	1 COVER, PAPER SENSOR
19	RC1-6612-000 запросить цену →	1 COVER, REGISTRATION SENSOR

9. NPN RF INTERNAL COMPONENTS 6 LBP5400/5360

№	Артикул	Описание
1	RK2-1302-000 запросить цену →	1 CABLE, USB HOST POWER SUPPLY ASIA/CN
2	RC2-1634-000 запросить цену →	1 ARM, SWITCH
3	RK2-0969-000 запросить цену →	1 CABLE, DRIVE FLAT,
4	RK2-0970-000 запросить цену →	1 CABLE, DRIVE FLAT,
5	RC1-7546-000 запросить цену →	1 DUCT,
6	RC1-6612-000 запросить цену →	1 COVER, REGISTRATION SENSOR
7	RM1-2578-100 запросить цену →	1 HIGH-VOLTAGE PCB ASS'Y
8	RM1-3912-000 запросить цену →	1 DC CONTROLLER PCB ASS'Y
9	RC1-6607-000 запросить цену →	1 COVER, CONNECTOR
10	RM1-2587-000 запросить цену →	1 CABLE, PANEL CONNECTING
11	RM1-2592-000 запросить цену →	1 CABLE, POWER CONTROL
12	RC1-6611-000 запросить цену →	1 COVER, PAPER SENSOR
13	FK2-0697-000 запросить цену →	1 FAN
14	RM1-2632-000 запросить цену →	1 RELAY PCB ASS'Y
15	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
16	RC1-7599-000 запросить цену →	1 SHIELD, PCB
17	RM1-4680-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP5360
17	RM1-4594-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP5400
18	FK2-3538-000 запросить цену →	2 DIMM ASS'Y
19	WA7-3940-000 запросить цену →	1 IC, CAT24AC128L, EEP-ROM
501	XB1-1300-807 запросить цену →	3 SCREW, CROSS-RECESS, FCH
502	XB6-7301-205 запросить цену →	2 SCREW, TP, M3X12
503	XB4-7401-005 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10

10. RM1-2679-020 1 PAPER PICK-UP DRIVE ASS'Y

№	Артикул	Описание
1	RM1-2616-000 запросить цену →	1 CABLE, DUPLEXING
2	VS1-7207-020 запросить цену →	1 CONNECTOR, SNAP TIGHT
3	RM1-2618-000 запросить цену →	1 CABLE, DUPLEXING SENSOR
4	RM1-2617-000 запросить цену →	1 CABLE, DUPLEXING

11. RM1-2687-000 1 DEV. ESTRANGEMENT DRIVE ASS'Y

№	Артикул	Описание
1	RC1-6461-000 запросить цену →	1 SPRING, GROUNDING
2	RC1-6462-000 запросить цену →	1 BODY, CASSETTE
3	RC1-7649-000 запросить цену →	1 SPRING, COMPRESSION
4	RC1-7644-000 запросить цену →	1 LOCK, PAPER LIFTING PLATE,
5	RC1-6465-000 запросить цену →	2 SPRING, COMPRESSION
6	RC2-1605-000 запросить цену →	1 COVER, CASSETTE, FRONT
7	RC1-6492-000 запросить цену →	1 CAM, LEFT
8	RC1-6493-000 запросить цену →	1 CAM, RIGHT
9	RC1-6494-000 запросить цену →	1 RACK, LEFT
10	RC1-6495-000 запросить цену →	1 RACK, RIGHT
11	RC1-6498-000 запросить цену →	2 SPRING, COMPRESSION
12	RC1-6540-020 запросить цену →	1 GUIDE, CASSETTE PAPER
13	RC1-6780-020 запросить цену →	1 FRAME, CASSETTE, FRONT
14	RC2-1606-000 запросить цену →	1 ARM, REMNANT INDICATION
15	RC1-6787-000 запросить цену →	2 SPRING, COMPRESSION
16	RC1-6788-000 запросить цену →	2 SPRING, COMPRESSION
17	RC1-7570-000 запросить цену →	2 ROLLER, CAM
18	RC1-7601-000 запросить цену →	1 STOPPER, CASSETTE, LEFT
19	RC1-7602-000 запросить цену →	1 STOPPER, CASSETTE, RIGHT
20	RL1-1074-000 запросить цену →	1 PLATE, PAPER LIFTING
21	RU5-0328-000 запросить цену →	1 GEAR, 10T
22	RM1-2706-020 запросить цену →	1 BACK END LIMIT ASS'Y
23	RM1-2707-000 запросить цену →	1 PAPER SIDE END RIGHT ASS'Y
24	RM1-2708-000 запросить цену →	1 PAPER SIDE END LEFT ASS'Y
25	RM1-2709-000 запросить цену →	1 SEPARATION HOLDER ASS'Y
26	RC2-1650-000 запросить цену →	1 LABEL, 250 CASSETTE
27	RM1-4296-000 запросить цену →	1 CASSETTE
28	RC1-7645-000 запросить цену →	1 LOCK, PAPER LIFTING PLATE,
29	RC2-2746-000 запросить цену →	1 LABEL, JAM CLEARING
501	XB4-7401-005 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10

12. RM1-2755-000 1 PAPER PICK-UP ASS'Y

№	Артикул	Описание
1	RM1-2741-000 запросить цену →	1 MULTI-PURPOSE ROLLER ASS'Y
2	RC1-6609-000 запросить цену →	1 COVER, CASSETTE ROLLER
3	RM1-2702-000 запросить цену →	1 CST. PICK-UP ROLLER ASS'Y
4	RM1-2699-000 запросить цену →	1 MULTI-PURPOSE SEP. PAD ASS'Y
5	XA9-1671-008 запросить цену →	5 SCREW, D, M3X8
6	RM1-2704-000 запросить цену →	1 M.P. PAPER PICK-UP GEAR ASS'Y

13. RM1-2752-060 1 ELECT.TRANS.BELT ASS'Y, DUPLEX SEE NOTE

№	Артикул	Описание
1	RM1-2718-000 запросить цену →	1 DUPLEXING PAPER FEED ASS'Y
2	RM1-2719-000 запросить цену →	1 POSITION GUIDE ASS'Y
501	XB4-7401-005 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X10

14. RM1-2759-000 1 ELECT.TRANSPORT BELT ASS'Y SEE NOTE

№	Артикул	Описание
1	RC1-6323-020 запросить цену →	1 BUSHING
2	RC1-6324-000 запросить цену →	1 BUSHING
3	RC1-6350-000 запросить цену →	1 SPRING, TENSION
4	RC1-6370-000 запросить цену →	1 COVER, E.T.B. CABLE, LEFT
5	RC1-6854-000 запросить цену →	1 ROLLER, ATTRACTION
6	RK2-0937-000 запросить цену →	1 MOTOR, DC
7	VS1-7257-007 запросить цену →	1 CONNECTOR, DRAWER
8	RM1-2692-030 запросить цену →	1 E.T.B. GEAR COVER ASS'Y
9	RM1-2693-000 запросить цену →	1 E.T.B. LEFT COVER ASS'Y
10	RM1-2694-010 запросить цену →	1 REG. SENSING HOLDER ASS'Y
11	RC1-7590-000 запросить цену →	1 LABEL, E.T.B. INSERT POSITION
12	RK2-0944-000 запросить цену →	1 SOLENOID
13	RC1-7588-000 запросить цену →	1 LABEL, E.T.B.
14	RC1-7589-000 запросить цену →	1 LABEL, E.T.B. INSERT POSITION
501	XB4-7401-005 запросить цену →	10 SCREW,TAPPING,TRUSS HEAD,M4X10

15. RM1-2711-030 1 MULTI PURPOSE TRAY ASS'Y

№	Артикул	Описание
1	RC1-6229-030 запросить цену →	1 ROLLER, PRESSURE
2	RC1-6230-020 запросить цену →	1 COVER, PRE-FIXING
3	RC1-6234-010 запросить цену →	1 COVER, FIXING, LEFT
4	RC1-6235-000 запросить цену →	1 CROSSMEMBER, FIXING, REAR
5	RC1-6237-000 запросить цену →	1 COVER, FIXING, LOWER
6	RC1-6245-000 запросить цену →	1 PLATE, FIXING BASE
7	RC1-6254-020 запросить цену →	1 GUIDE, FIXING ENTRANCE
8	RC1-6257-000 запросить цену →	1 PLATE, SLEEVE PRESSURE, RIGHT
9	RC1-6258-000 запросить цену →	1 PLATE, SLEEVE PRESSURE, LEFT
10	RC1-6259-000 запросить цену →	2 SPRING, COMPRESSION
11	RC1-6260-000 запросить цену →	2 HOLDER, PRESSURE SPRING
12	RC1-6261-000 запросить цену →	2 SLIDER, CAM,
13	RC1-6262-000 запросить цену →	1 GUIDE, CABLE
14	RC1-6263-000 запросить цену →	2 BUSHING
15	RC1-6264-000 запросить цену →	1 CAM, ESTRANGEMENT, RIGHT
16	RC1-6265-000 запросить цену →	1 CAM, ESTRANGEMENT, LEFT
17	RC1-6266-000 запросить цену →	1 GEAR, 15T
18	RC1-6267-000 запросить цену →	2 GEAR, 15T
19	RC1-6268-000 запросить цену →	1 SHAFT, CAM
20	RC1-6269-000 запросить цену →	1 GEAR, 21T
21	RC1-6270-000 запросить цену →	1 GEAR, 23T/23T
22	RC1-6275-000 запросить цену →	1 GEAR, 31T
23	RC1-6276-000 запросить цену →	1 GEAR, 23T/14T
24	RC1-6277-000 запросить цену →	1 GEAR, 14T/17T
25	RC1-6281-020 запросить цену →	1 GEAR, 22T/15T
26	RC1-6285-000 запросить цену →	1 GEAR, 15T
27	RC1-6303-000 запросить цену →	1 GEAR, 25T
28	RC1-6308-000 запросить цену →	1 SLIDER, CAM,
29	RC1-6839-000 запросить цену →	1 LOCK, FIXING, LEFT
30	RC1-6840-000 запросить цену →	1 LOCK, FIXING, RIGHT
31	RC1-6841-000 запросить цену →	2 SPRING, COMPRESSION
32	XA9-1671-000 запросить цену →	10 SCREW, D, M3X8
33	RC1-6843-000 запросить цену →	1 COVER
34	RC1-7572-000 запросить цену →	1 RATCHET
35	RC1-7573-000 запросить цену →	1 SPRING, COMPRESSION
36	RC1-7574-000 запросить цену →	1 HOLDER, SPRING
37	RC1-7575-000 запросить цену →	1 COVER, SHAFT
38	XA9-1449-000 запросить цену →	1 SCREW, RS, M3X8
39	XD9-0234-000 запросить цену →	2 RING, E
40	XD9-0235-000 запросить цену →	1 RING, E
41	XG9-0572-000 запросить цену →	2 BEARING, BALL
42	RM1-2586-000 запросить цену →	1 RELAY PCB ASS'Y
43	RM1-4301-000 запросить цену →	1 FIXING FILM GUIDE ASS'Y 100V
43	RM1-2666-050 запросить цену →	1 FIXING FILM GUIDE ASS'Y 120V
43	RM1-2744-050 запросить цену →	1 FIXING FILM GUIDE ASS'Y 230V
44	RM1-2667-070 запросить цену →	1 PAPER DELIVERY GUIDE ASS'Y
45	RC1-7632-000 запросить цену →	2 LABEL, OPEN/CLOSE GUIDE
46	RM1-2746-000 запросить цену →	1 HEAT INSULATING COVER ASS'Y
47	RM1-2601-000 запросить цену →	1 CABLE, FIXING DC
48	RM1-2747-020 запросить цену →	1 LOOP SENSOR HOLDER ASS'Y
49	RM1-2748-000 запросить цену →	1 FIXING RIGHT COVER ASS'Y
50	RC2-1646-000 запросить цену →	2 LABEL, FIXING,
51	RC1-7606-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION
52	RC2-1647-000 запросить цену →	2 LABEL, FIXING,
53	RC1-6845-000 запросить цену →	1 SPRING, TORSION
501	XD2-1100-242 запросить цену →	1 WASHER, RETAINING
