Canon LBP 3460 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANEL, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF INTERNAL COMPONENT 4

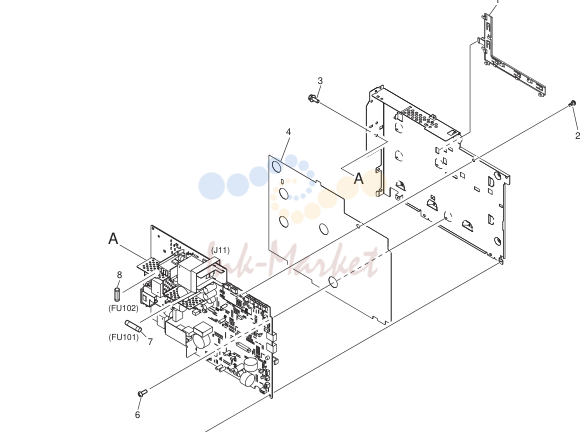

8. RM1-1524-040 1 ENGINE CONTOROLLER ASS'Y
9. RM1-1505-000 1 H.V. POWER SUPPLY ASS'Y

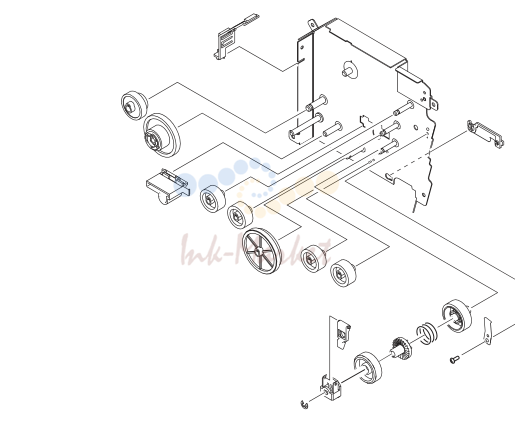

10. RM1-1512-000 1 PRINTER DRIVE ASS'Y

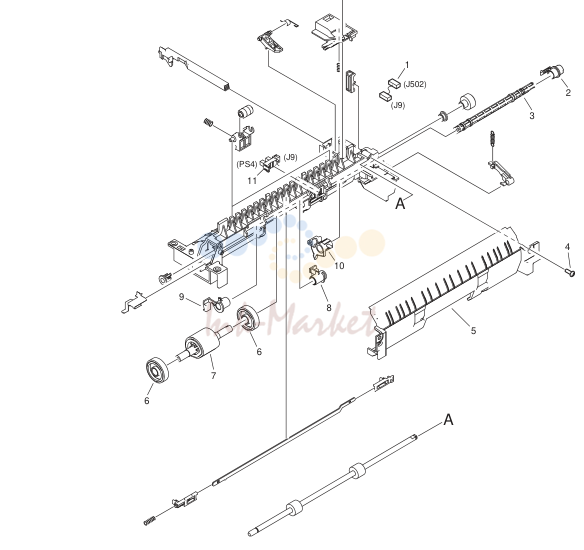

11. RM1-1481-020 1 CASSETTE PAPER PICK-UP ASS'Y

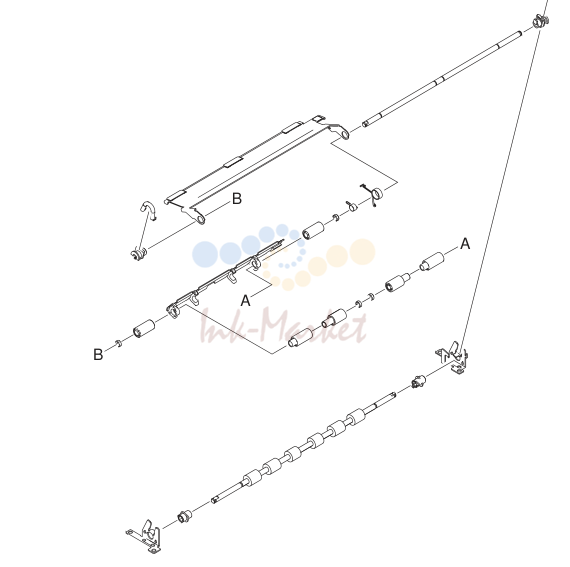

12. RM1-1502-000 1 REGISTRATION ASS'Y

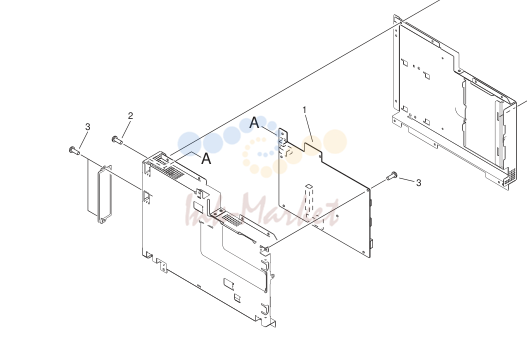

13. NPN RF VIDEO CONTROLLER BOX ASSEMBLY

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-2
100			EXTERNAL COVERS, PANEL, ETC. ....................................2-4
101			INTERNAL COMPONENTS 1 ...............................................2-7
102			INTERNAL COMPONENTS 2 .............................................2-10
103			INTERNAL COMPONENTS 3 .............................................2-13
104			INTERNAL COMPONENTS 4 .............................................2-15
110			ENGINE CONTOROLLER ASS'Y ........................................2-18
115			H.V. POWER SUPPLY ASS'Y .............................................2-20
250			PRINTER DRIVE ASS'Y ......................................................2-22
300			CASSETTE ..........................................................................2-24
310			CASSETTE PAPER PICK-UP ASS'Y ..................................2-26
320			REGISTRATION ASS'Y .......................................................2-28
810			FIXING ASS'Y ......................................................................2-30
900			VIDEO CONTROLLER BOX ASSEMBLY ...........................2-32
100			EXTERNAL COVERS, PANEL, ETC..................................................................2-4
101			INTERNAL COMPONENTS 1............................................................................2-7
102			INTERNAL COMPONENTS 2..........................................................................2-10
103			INTERNAL COMPONENTS 3..........................................................................2-13
104			INTERNAL COMPONENTS 4..........................................................................2-15
110			ENGINE CONTOROLLER ASS'Y.....................................................................2-18
115			H.V. POWER SUPPLY ASS'Y..........................................................................2-20
250			PRINTER DRIVE ASS'Y...................................................................................2-22
310			CASSETTE PAPER PICK-UP ASS'Y...............................................................2-26
320			REGISTRATION ASS'Y....................................................................................2-28
810			FIXING ASS'Y...................................................................................................2-30
900			VIDEO CONTROLLER BOX ASSEMBLY........................................................2-32

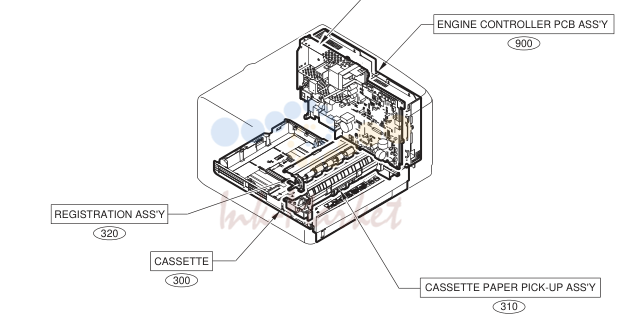

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK2-2370-000 запросить цену →	1 CD-ROM, USERSOFTWARE ENGLISH
1	FK2-2371-000 запросить цену →	1 CD-ROM, USERSOFTWARE FRENCH/SPANISH
1	FK2-2372-000 запросить цену →	1 CD-ROM, USERSOFTWARE GERMAN/ITALY
1	FK2-2373-000 запросить цену →	1 CD-ROM, USERSOFTWARE CHINESE
2	WE8-5689-000 запросить цену →	1 CORE, FERRITE
3	RK2-1302-000 запросить цену →	1 CABLE, USB CN ONLY

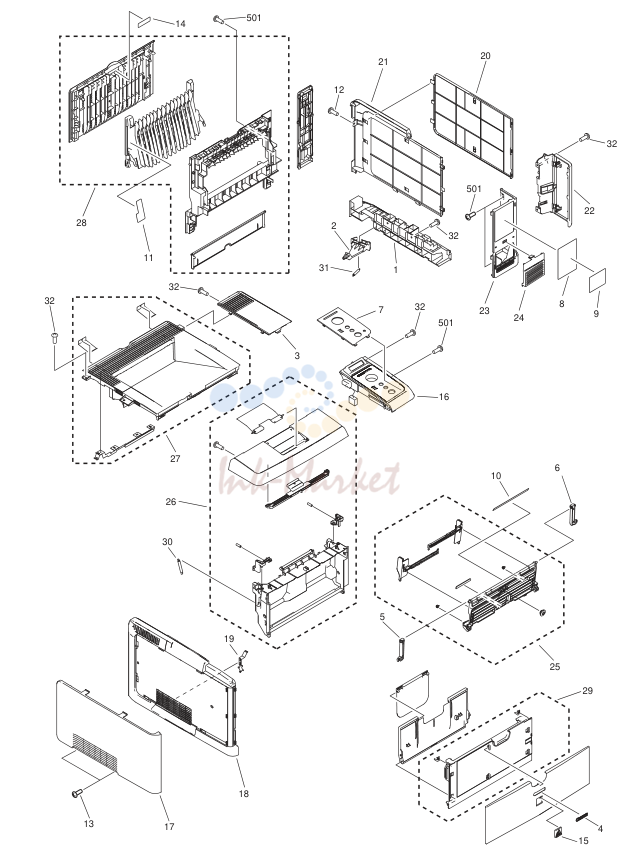

3. NPN RF EXTERNAL COVERS, PANEL, ETC.

№	Артикул	Описание
1	FC7-0434-000 запросить цену →	1 HANDLE, RIGHT
2	FC7-0435-000 запросить цену →	1 SWITCH, POWER SUPPLY
3	FC7-0454-000 запросить цену →	1 COVER, RIGHT UPPER
4	FC7-0473-000 запросить цену →	1 PLATE, CANON LOGO
5	FC7-0474-000 запросить цену →	1 HINGE, LEFT
6	FC7-0475-000 запросить цену →	1 HINGE, RIGHT
7	FC7-0479-000 запросить цену →	1 PLATE, PANEL ENGLISH
7	FC7-0482-000 запросить цену →	1 PLATE, PANEL FRENCH
7	FC7-0484-000 запросить цену →	1 PLATE, PANEL GERMAN
7	FC7-0483-000 запросить цену →	1 PLATE, PANEL ITALY
7	FC7-0485-000 запросить цену →	1 PLATE, PANEL SPANISH
7	FC7-0497-000 запросить цену →	1 PLATE, PANEL CHINESE
8	FC7-0486-000 запросить цену →	1 LABEL, JAM CLEARING
9	FC7-0487-000 запросить цену →	1 LABEL, DROPPING, CAUTION
10	FC7-0489-000 запросить цену →	1 LABEL, MULTI, SET
11	FC7-0490-000 запросить цену →	1 LABEL, FIXING, JAM RELEASE
12	XA9-1504-000 запросить цену →	1 SCREW, RS, M3X8
13	XA9-1500-010 запросить цену →	2 SCREW, S, M3X8
14	FC7-0493-000 запросить цену →	1 LABEL, TRAY, EXTENSION
15	FC7-0496-000 запросить цену →	1 EMBLEM
16	FK2-2369-000 запросить цену →	1 PANEL, CONTROL, LARGE
17	FC7-0460-000 запросить цену →	1 COVER, LEFT, UPPER
18	FC7-0461-000 запросить цену →	1 COVER, LEFT, LOWER
19	RC1-4135-000 запросить цену →	1 PLATE
20	FC7-0455-000 запросить цену →	1 COVER, RIGHT, UPPER
21	FC7-0456-000 запросить цену →	1 COVER, RIGHT, LOWER
22	FC7-0457-000 запросить цену →	1 COVER, RIGHT FRONT, UPPER
23	FC7-0458-000 запросить цену →	1 COVER, RIGHT FRONT, LOWER
24	FC7-0459-000 запросить цену →	1 COVER, WINDOW, FRONT
25	FM2-5999-000 запросить цену →	1 MULTI-PURPOSE TRAY ASS'Y
26	FM2-6000-000 запросить цену →	1 CARTRIDGE DOOR ASS'Y
27	FM2-6001-000 запросить цену →	1 TOP COVER ASS'Y
28	FM2-6002-000 запросить цену →	1 REAR COVER ASS'Y
29	FM2-6003-000 запросить цену →	1 MULTI-PURPOSE COVER ASS'Y
30	RU5-2388-000 запросить цену →	2 SPRING
31	RU5-2406-000 запросить цену →	1 SPRING
32	XA9-1503-000 запросить цену →	14 SCREW, TAP, M3X6
501	XB4-7401-005 запросить цену →	5 SCREW,TAPPING,TRUSS HEAD,M4X10

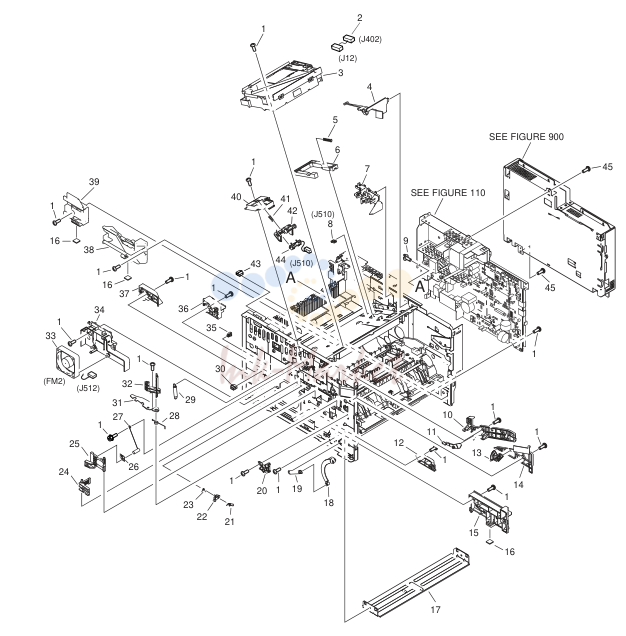

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	XA9-1500-010 запросить цену →	30 SCREW, S, M3X8
2	RM1-1421-000 запросить цену →	1 CABLE ASS'Y J12,J402
3	RM1-1521-000 запросить цену →	1 LASER/SCANNER ASS'Y
4	RC1-4128-000 запросить цену →	1 DUCT, SCANNER
5	RU5-2404-000 запросить цену →	1 SPRING, COMPRESSION
6	RC1-4125-000 запросить цену →	1 LINK, LASER SHUTTER
7	RC1-4129-000 запросить цену →	1 DUCT, CARTRIDGE
8	WT2-5812-000 запросить цену →	1 CLIP, CABLE
9	XB2-7300-605 запросить цену →	1 SCREW,W/WASHER,M3X6
10	RC1-4121-020 запросить цену →	1 GUIDE, CRG., LEFT UPPER
11	RC1-4123-020 запросить цену →	1 LEVER, CRG. CLAMP
12	RC1-3949-000 запросить цену →	1 GUIDE, CST., LEFT MIDDLE
13	RC1-4138-000 запросить цену →	1 LEVER
14	RC1-4122-000 запросить цену →	1 GUIDE, CRG., LEFT LOWER
15	RC1-3948-000 запросить цену →	1 GUIDE, CST., LEFT FRONT
16	RA0-1003-000 запросить цену →	3 FOOT, RUBBER
17	RC1-3946-000 запросить цену →	1 BASE PLATE, FRONT
18	RC1-4055-000 запросить цену →	1 ARM, DOOR
19	RU5-2407-000 запросить цену →	1 SPRING, TENSION
20	RC1-4056-000 запросить цену →	1 GUIDE, DOOR ARM
21	RC1-4059-000 запросить цену →	1 SPRING, TORSION
22	RC1-4060-000 запросить цену →	1 LEVER
23	RC1-4061-000 запросить цену →	1 SPRING, TORSION
24	RC1-4065-000 запросить цену →	1 LEVER, GROUNDING CONTACT
25	RC1-4066-020 запросить цену →	1 LEVER, GROUNDING CONTACT
26	RC1-4067-000 запросить цену →	1 SPRING, LEAF
27	RC1-4140-000 запросить цену →	1 SPRING, COMPRESSION
28	RU5-2410-000 запросить цену →	1 SPRING, TORSION
29	RU5-2403-000 запросить цену →	1 SPRING, TENSION
30	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
31	RC1-4136-000 запросить цену →	1 PLATE, PROTECTIVE
32	RC1-4137-000 запросить цену →	1 CAM, CONTACT
33	RK2-0573-000 запросить цену →	1 FAN, SUB
34	RC1-4134-000 запросить цену →	1 HOLDER, SUB FAN
35	WT2-5694-000 запросить цену →	1 CLIP CLAMP, WIRE
36	RC1-4009-000 запросить цену →	1 HOLDER
37	RC1-3950-020 запросить цену →	1 GUIDE, CST., LEFT REAR
38	RC1-3951-000 запросить цену →	1 GUIDE, CST., RIGHT FRONT
39	RC1-3953-000 запросить цену →	1 STAY, TAG HOLDER
40	RC1-4126-000 запросить цену →	1 STAY, TAG HOLDER
41	RU5-2405-000 запросить цену →	1 SPRING, COMPRESSION
42	RC1-4127-000 запросить цену →	1 HOLDER, TAG
43	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
44	RM1-1422-000 запросить цену →	1 CABLE, MEMORY TAG
45	XA9-1670-000 запросить цену →	2 SCREW, D, M3X6

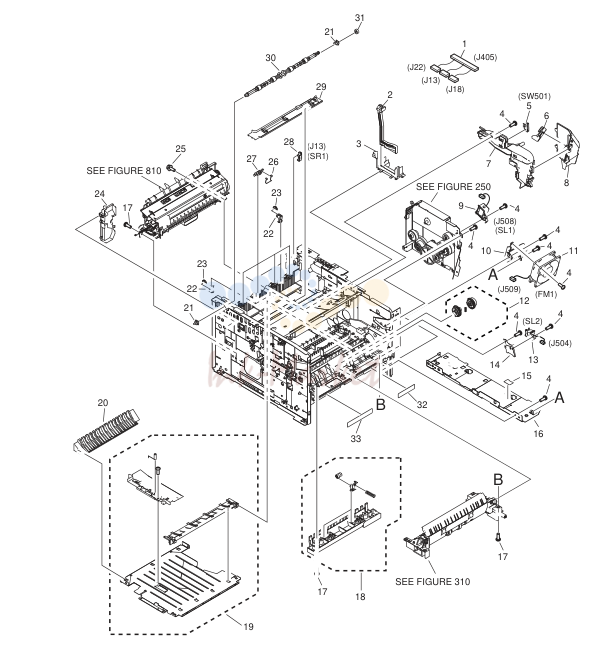

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	RM1-1425-000 запросить цену →	1 CABLE ASS'Y
2	RC1-4170-000 запросить цену →	1 LINK, SWITCH
3	RC1-4169-000 запросить цену →	1 HOLDER, SWITCH LINK
4	XA9-1500-010 запросить цену →	15 SCREW, S, M3X8
5	RK2-0534-000 запросить цену →	1 MICROSWITCH
6	RC1-4132-000 запросить цену →	1 LEVER, TEST SWITCH
7	RC1-4130-000 запросить цену →	1 DUCT, ARM
8	RC1-4131-000 запросить цену →	1 DUCT, COOLING
9	RK2-0526-000 запросить цену →	1 SOLENOID, MULTI-PURPOSE
10	RC1-4133-000 запросить цену →	1 HOLDER, MAIN FAN
11	RK2-0571-000 запросить цену →	1 FAN
12	RM1-1482-000 запросить цену →	1 PICK-UP ROLLER GEAR ASS'Y
13	RK2-0528-000 запросить цену →	1 SOLENOID, CASSETTE
14	RC1-3955-000 запросить цену →	1 STAY, SOLENOID
15	RC1-4179-000 запросить цену →	1 SHEET
16	RC1-4113-000 запросить цену →	1 BASE PLATE, RIGHT
17	XB4-7401-005 запросить цену →	9 SCREW,TAPPING,TRUSS HEAD,M4X10
18	RM1-1485-000 запросить цену →	1 ROLLER STAY ASS'Y
18	RM1-1507-000 запросить цену →	1 FEED GUIDE ASS'Y, LOWER
20	RC1-4096-000 запросить цену →	1 GUIDE, DUPLEX INLET
21	RC1-3665-000 запросить цену →	2 BUSHING
22	RC1-3998-000 запросить цену →	4 HOLDER, ROLLER
23	RC1-3996-000 запросить цену →	4 ROLLER, DELIVERY
24	RC1-4000-000 запросить цену →	1 COVER, INNER, REAR
25	XB2-7300-605 запросить цену →	1 SCREW,W/WASHER,M3X6
26	RC1-3995-000 запросить цену →	4 SPRING, TORSION
27	RC1-3994-000 запросить цену →	4 ROLLER, FACE-DOWN
28	WG8-5624-000 запросить цену →	1 IC, PHOTO INTERRUPTER
29	RC1-4006-000 запросить цену →	1 GUIDE, CABLE
30	RL1-0580-000 запросить цену →	1 ROLLER, FACE-DOWN
31	RU5-0375-000 запросить цену →	1 GEAR, 15T

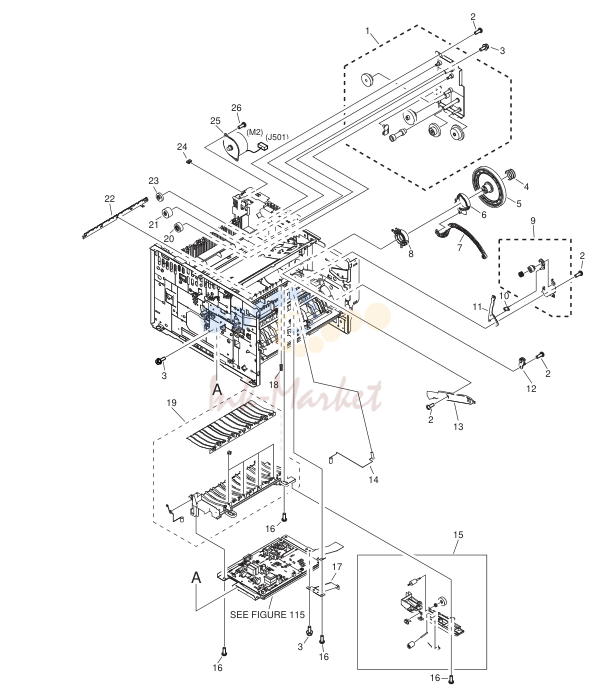

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	RM1-1500-000 запросить цену →	1 FIXING DRIVE SIDE PLATE ASS'Y
2	XA9-1500-010 запросить цену →	7 SCREW, S, M3X8
3	XB2-7300-605 запросить цену →	5 SCREW,W/WASHER,M3X6
4	RU5-2401-000 запросить цену →	1 SPRING, COMPRESSION
5	RU5-0389-000 запросить цену →	1 GEAR, 201T
6	RC1-4114-000 запросить цену →	1 CAM
7	RC1-4115-000 запросить цену →	1 LEVER, COUPLING
8	RC1-4105-000 запросить цену →	1 BUSHING, INNER
9	RM1-1522-000 запросить цену →	1 DRIVE RELEASE ASS'Y
10	RC1-4117-000 запросить цену →	1 LINK, DRIVE RELEASE
11	RC1-4116-000 запросить цену →	1 LEVER, DRIVE RELEASE
12	RA0-1172-000 запросить цену →	1 GEAR, 17T
13	RC1-4106-020 запросить цену →	1 GUIDE, CRG. RIGHT UPPER
14	RC1-4185-000 запросить цену →	1 SPRING, COMPRESSION
15	RM1-1506-000 запросить цену →	1 POSITION GUIDE ASS'Y
16	XB4-7401-005 запросить цену →	8 SCREW,TAPPING,TRUSS HEAD,M4X10
17	RC1-4085-000 запросить цену →	1 PLATE, GROUNDING
18	RU5-2408-000 запросить цену →	1 SPRING, COMPRESSION
19	RM1-1504-000 запросить цену →	1 FEED GUIDE ASS'Y
20	RU5-0378-000 запросить цену →	1 GEAR, 20T
21	RU5-0377-000 запросить цену →	1 GEAR, 28T
22	RC1-4025-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
23	RU5-0379-000 запросить цену →	1 GEAR, 19T
24	WT2-5056-000 запросить цену →	1 CLIP, CORD
25	RK2-0523-000 запросить цену →	1 MOTOR, STEPPING
26	XA9-1503-000 запросить цену →	2 SCREW, TAP, M3X6

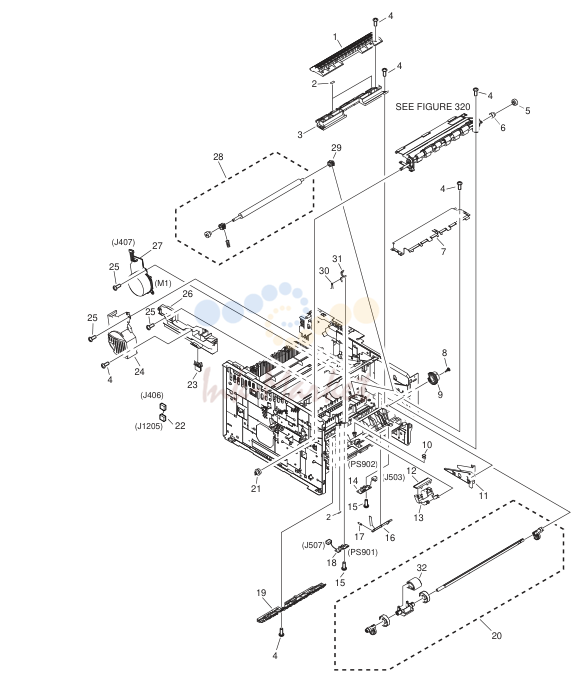

7. NPN RF INTERNAL COMPONENT 4

№	Артикул	Описание
1	RC1-3936-000 запросить цену →	1 COVER, REGISTRATION
2	RC1-4070-000 запросить цену →	1 SHEET, STATIC CHARGE
3	RC1-3935-000 запросить цену →	1 GUIDE, FEED
4	XB4-7401-005 запросить цену →	13 SCREW,TAPPING,TRUSS HEAD,M4X10
5	RU5-0409-000 запросить цену →	1 GEAR, 14T
6	RC1-4189-000 запросить цену →	1 STOPPER, GEAR
7	RL1-0581-000 запросить цену →	1 PLATE, TRANSFER, LOWER
8	RA0-1068-000 запросить цену →	1 CAP, CONTINUITY
9	RU5-0366-000 запросить цену →	1 GEAR, 30T
10	RU5-2385-000 запросить цену →	1 SPRING, COMPRESSION
11	RC1-4107-000 запросить цену →	1 GUIDE, CRG., RIGHT LOWER
12	RC1-0939-000 запросить цену →	1 PAD, SEPARATION
13	RC1-3937-000 запросить цену →	1 ARM, PAD
14	RM1-1435-000 запросить цену →	1 SENSOR PCB ASS'Y
15	XB4-5300-805 запросить цену →	2 SCREW,P,M3X8
16	RC1-3939-000 запросить цену →	1 LEVER, SENSOR
17	RU5-2386-000 запросить цену →	1 SPRING, TORSION
18	RM1-1416-000 запросить цену →	1 REGISTRATION SENSOR PCB ASS'Y
19	RC1-4083-000 запросить цену →	1 GUIDE
20	RM1-1484-000 запросить цену →	1 M.P. PICK-UP SHAFT ASS'Y
21	RU5-0400-000 запросить цену →	1 GEAR, 12T
22	RM1-1426-000 запросить цену →	1 CABLE ASS'Y
23	VS1-7257-007 запросить цену →	1 CONNECTOR, DRAWER
24	RC1-4108-000 запросить цену →	1 COVER, MAIN MOTOR
25	XA9-1500-010 запросить цену →	7 SCREW, RS, M3X8
26	RC1-3954-020 запросить цену →	1 COVER, GEAR
27	RL1-0587-000 запросить цену →	1 MOTOR, DC 26.2W
28	RM1-1508-000 запросить цену →	1 TRANSFER ROLLER ASS'Y
29	RC1-0922-000 запросить цену →	1 BUSHING, TRANSFER, RIGHT
30	RC1-4028-000 запросить цену →	1 SPRING, TORSION
31	RC1-4027-000 запросить цену →	1 LEVER, SENSOR

8. RM1-1524-040 1 ENGINE CONTOROLLER ASS'Y

№	Артикул	Описание
1	RC1-4168-000 запросить цену →	1 GUIDE, F.F.C.
2	VT2-0012-006 запросить цену →	1 SUPPORT, PCB
3	XB2-7300-605 запросить цену →	2 SCREW,W/WASHER,M3X6
4	RC1-4172-000 запросить цену →	1 SHEET, INSULATION
6	XA9-1420-000 запросить цену →	6 SCREW, W/WASHER, M3X8
7	RK2-0525-000 запросить цену →	1 FUSE, 250V, 8A
8	VD7-2893-151 запросить цену →	1 FUSE, 250V, 3.15A
9	RH9-1170-000 запросить цену →	1 CORD, POWER, 230V AE
9	RH9-1169-000 запросить цену →	1 CORD, POWER, 230V AUS
9	RK2-1315-000 запросить цену →	1 CORD, POWER, 230V EUR
9	RH9-1168-000 запросить цену →	1 CORD, POWER, 230V UK
9	RK2-1316-000 запросить цену →	1 CORD, POWER, 230V UK
9	RH9-1166-000 запросить цену →	1 CORD, POWER, 230V CN

9. RM1-1505-000 1 H.V. POWER SUPPLY ASS'Y

№	Артикул	Описание
1	RC1-4087-000 запросить цену →	3 SPACER
2	XA9-1420-000 запросить цену →	3 SCREW, W/WASHER, M3X8
3	RC1-4086-000 запросить цену →	1 SHEET, INSULATION
4	RC1-4186-000 запросить цену →	1 SPRING, TORSION
5	RC1-4088-000 запросить цену →	1 LEVER, SENSOR
6	RC1-4089-000 запросить цену →	1 HOLDER, SENSOR
7	RM1-1415-000 запросить цену →	1 HIGH VOLTAGE PCB ASS'Y

10. RM1-1512-000 1 PRINTER DRIVE ASS'Y

№	Артикул	Описание
1	RM1-1297-020 запросить цену →	1 RIGHT PAPER SIDE END ASS'Y
2	RL1-0522-000 запросить цену →	1 PLATE, LIFTER
3	FM2-6009-000 запросить цену →	1 SEPARATION PAD ASS'Y
4	XB4-7401-005 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10
5	RC1-3489-000 запросить цену →	2 SPRING, COMPRESSION
6	RC1-3492-000 запросить цену →	1 SPRING, GROUNDING
7	RC1-3490-000 запросить цену →	1 LOCK, LIFTER PLATE
8	RU5-2324-000 запросить цену →	1 SPRING, TENSION
9	RC1-3507-000 запросить цену →	1 STOPPER, CASSETTE, RIGHT
10	RU5-2327-000 запросить цену →	2 SPRING, COMPRESSION
11	FC7-0472-000 запросить цену →	1 COVER, INNER
12	FC7-0441-000 запросить цену →	1 COVER, FRONT, UPPER
13	FC7-0443-000 запросить цену →	1 ARM, PAPER LEVEL
14	RC1-3508-000 запросить цену →	1 STOPPER, CASSETTE, LEFT
15	RM1-1295-000 запросить цену →	1 BACK END LIMIT ASS'Y
16	RM1-1296-000 запросить цену →	1 LEFT PAPER SIDE END ASS'Y
17	RU5-0328-000 запросить цену →	1 GEAR, 10T
18	FC7-0442-000 запросить цену →	1 COVER, FRONT, LOWER

11. RM1-1481-020 1 CASSETTE PAPER PICK-UP ASS'Y

№	Артикул	Описание
1	RM1-1431-000 запросить цену →	1 CABLE ASS'Y
2	RB2-2897-020 запросить цену →	1 BUSHING
3	RC1-3913-000 запросить цену →	1 SHAFT, PICK-UP DRIVE
4	XB4-7401-005 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10
5	RC1-3908-000 запросить цену →	1 GUIDE, FEED
6	RC1-3470-000 запросить цену →	2 ROLLER, PAPER PICK-UP IDLER
7	RL1-0542-000 запросить цену →	1 ROLLER, PAPER PICK-UP
8	RC1-3912-000 запросить цену →	1 BUSHING
9	RC1-3911-020 запросить цену →	1 BUSHING
10	RC1-3914-000 запросить цену →	1 ARM, PAPER SENSOR
11	WG8-5624-000 запросить цену →	1 IC, PHOTO INTERRUPTER

12. RM1-1502-000 1 REGISTRATION ASS'Y

№	Артикул	Описание
1	RC1-3976-000 запросить цену →	1 GUIDE, SEPARATION, UPPER
2	RC1-4011-000 запросить цену →	4 ROLLER, DELIVERY
3	XA9-1500-010 запросить цену →	8 SCREW, S, M3X8
4	RB2-2978-000 запросить цену →	4 SPRING, COMPRESSION
5	RU5-2389-000 запросить цену →	2 SPRING, COMPRESSION
6	RM1-1532-000 запросить цену →	1 FIXING FILM ASS'Y
7	RC1-3609-020 запросить цену →	1 BUSHING
8	RU5-0331-000 запросить цену →	1 GEAR, 29T
9	RC1-3969-000 запросить цену →	1 ROLLER, PRESSURE
10	RC1-3610-000 запросить цену →	1 BUSHING
11	RC1-3975-000 запросить цену →	1 GUIDE, ENTRANCE, LOWER
12	XA9-1565-000 запросить цену →	4 SCREW, W/WASHER, M3X10
13	RC1-3974-000 запросить цену →	1 GUIDE, ENTRANCE, UPPER
14	RC1-3987-000 запросить цену →	1 ELIMINATOR, BIAS
15	RC1-3988-000 запросить цену →	1 HOLDER, ELIMINATOR
16	RC1-3963-000 запросить цену →	1 DUCT, AIR
17	RC1-3986-000 запросить цену →	1 SPRING, GROUNDING
18	RC1-3984-000 запросить цену →	1 SPRING, LEAF
19	WG8-5624-000 запросить цену →	1 IC, PHOTO INTERRUPTER
20	RC1-3983-000 запросить цену →	1 HOLDER, CONTACT
21	RM1-1494-000 запросить цену →	1 SEPARATION GUIDE ASS'Y, LOWER
22	RC1-3989-000 запросить цену →	1 GUIDE, REVERSE
23	RM1-1440-000 запросить цену →	1 CABLE ASS'Y

13. NPN RF VIDEO CONTROLLER BOX ASSEMBLY

№	Артикул	Описание
1	FM2-6934-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y
2	XB1-2300-605 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
3	XA9-1670-000 запросить цену →	18 SCREW, D, M3X6
