Canon LBP 3300/3360 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF DISK UNIT
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. FIGURE 103
7. NPN RF INTERNAL COMPONENTS 4
8. FM2-6719-000 1 ENGINE CONTROLLER ASS'Y LBP3300 100V

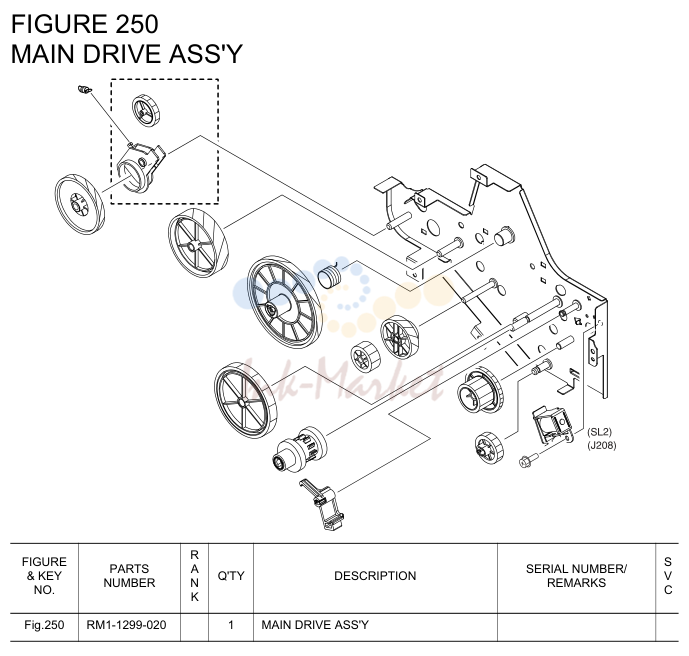

9. RM1-1299-020 1 MAIN DRIVE ASS'Y

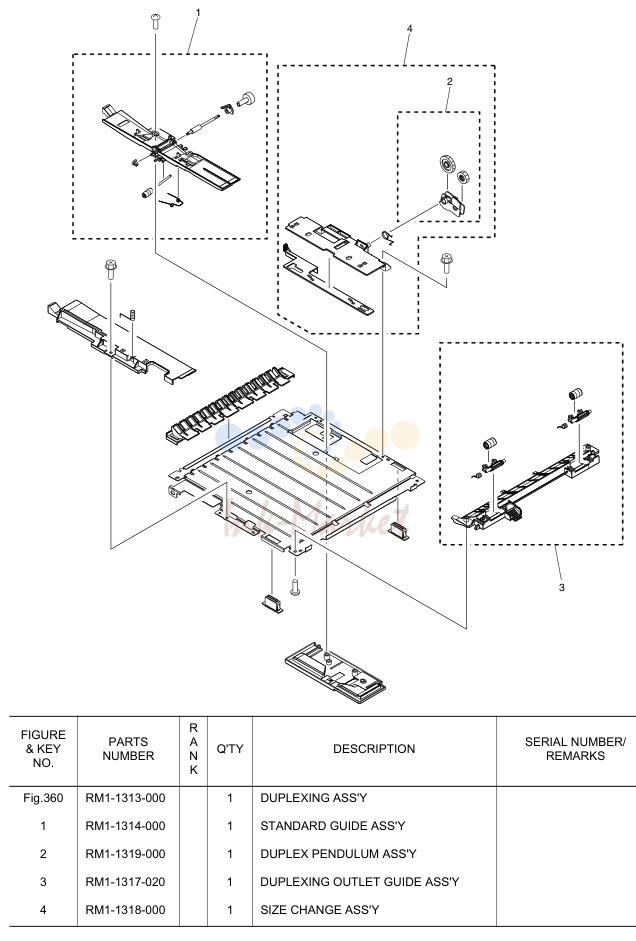

10. RM1-1313-000 1 DUPLEXING ASS'Y

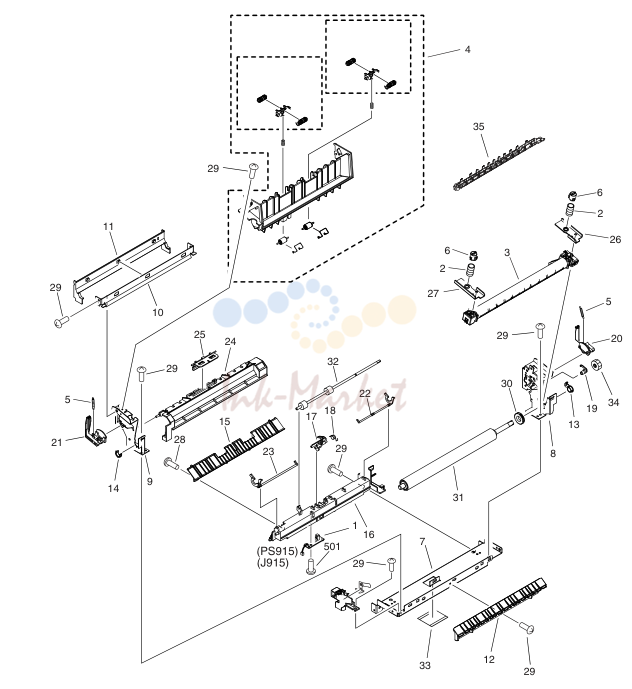

11. FM2-6717-000 1 FIXING ASS'Y

1. Contents

№	Артикул	Альт. артикул	Описание
001			DISK UNIT .............................................................................2-2
100			EXTERNAL COVERS, PANELS, ETC. .................................2-3
101			INTERNAL COMPONENTS 1 ...............................................2-6
102			INTERNAL COMPONENTS 2 ...............................................2-8
103			INTERNAL COMPONENTS 3 .............................................2-10
104			INTERNAL COMPONENTS 4 .............................................2-12
110			ENGINE CONTROLLER ASS'Y ..........................................2-14
250			MAIN DRIVE ASS'Y .............................................................2-16
251			DUPLEXING DRIVE ASS'Y .................................................2-17
300			CASSETTE ..........................................................................2-18
360			DUPLEXING ASS'Y .............................................................2-20
810			FIXING ASS'Y ......................................................................2-21
001			DISK UNIT..........................................................................................................2-2
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-3
101			INTERNAL COMPONENTS 1............................................................................2-6
102			INTERNAL COMPONENTS 2............................................................................2-8
103			INTERNAL COMPONENTS 3..........................................................................2-10
104			INTERNAL COMPONENTS 4..........................................................................2-12
110			ENGINE CONTROLLER ASS'Y.......................................................................2-14
250			MAIN DRIVE ASS'Y..........................................................................................2-16
251			DUPLEXING DRIVE ASS'Y..............................................................................2-17
360			DUPLEXING ASS'Y..........................................................................................2-20
810			FIXING ASS'Y...................................................................................................2-21

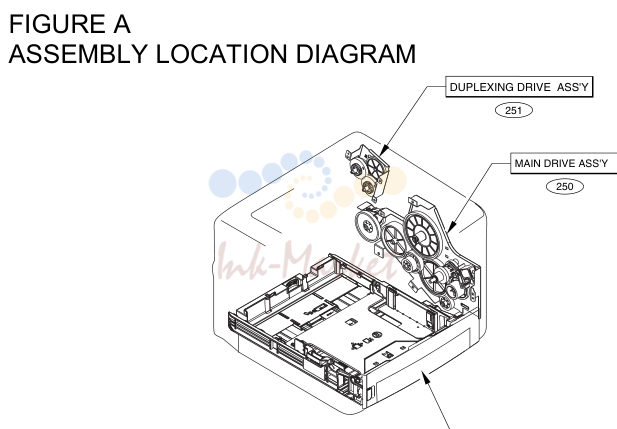

2. NPN RF DISK UNIT

№	Артикул	Описание
1	FK2-4776-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP3300 EUR
1	FK2-3466-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP3300 Japanese
1	FK2-2861-000 запросить цену →	1 CD-ROM, USER SOFTWARE Chinese/Korean/
1	FK2-4408-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP3360 English
2	WE8-5689-000 запросить цену →	1 FILTER, NOISE(RING CORE) LBP3360

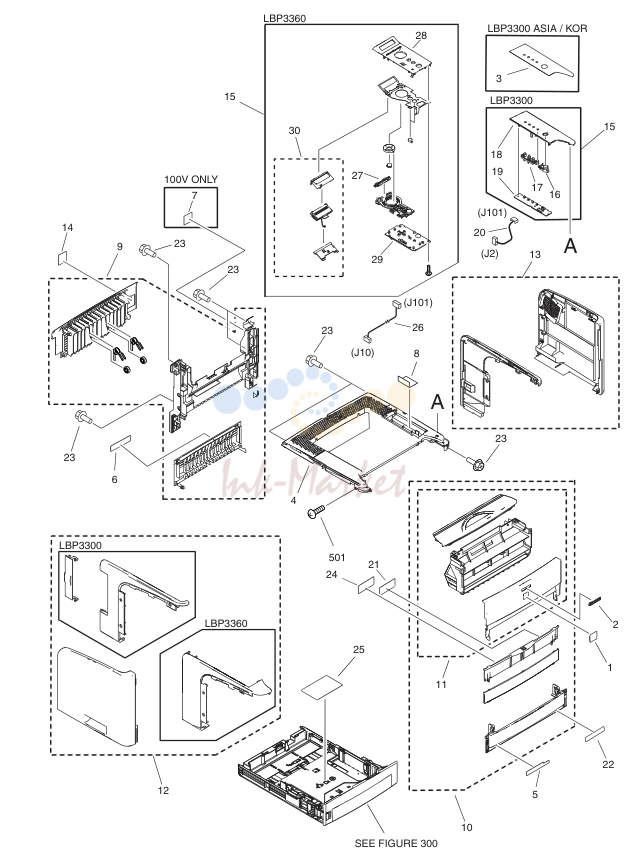

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC5-4820-000 запросить цену →	1 EMBLEM, SATERA 100V
1	RC1-6217-000 запросить цену →	1 EMBLEM, LASER SHOT 120/230V
2	FC7-0779-000 запросить цену →	1 PLATE, LOGO
3	FC7-0781-000 запросить цену →	1 SHEET, CONTROL PANEL LBP3300 ASIA
3	FC7-1521-000 запросить цену →	1 SHEET, CONTROL PANEL LBP3300 KOR
4	FC7-0780-000 запросить цену →	1 COVER, TOP LBP3300
4	FC7-3184-000 запросить цену →	1 COVER, TOP LBP3360
5	FC7-0809-000 запросить цену →	1 LABEL, RELEASE LEVER CONTROL
6	FC7-0810-000 запросить цену →	1 LABEL, DUPLEXING SIZE CONTROL
7	RU5-8243-000 запросить цену →	1 LABEL, EARTH CONNECT LBP3300 100V
8	RC1-3851-000 запросить цену →	1 SHEET, LIGHT-BLOCKING
9	FM2-6700-000 запросить цену →	1 REAR COVER ASS'Y
10	FM2-6701-000 запросить цену →	1 FRONT COVER ASS'Y LBP3300
10	FM2-8340-000 запросить цену →	1 FRONT COVER ASS'Y LBP3360
11	FM2-6716-000 запросить цену →	1 CARTRIDGE COVER ASS'Y LPB3300
11	FM2-8341-000 запросить цену →	1 CARTRIDGE COVER ASS'Y LBP3360
12	FM2-6714-000 запросить цену →	1 LEFT COVER ASS'Y LBP3300
12	FM2-8338-000 запросить цену →	1 LEFT COVER ASS'Y LBP3360
13	FM2-6715-000 запросить цену →	1 RIGHT COVER ASS'Y LBP3300
13	FM2-8339-000 запросить цену →	1 RIGHT COVER ASS'Y LBP3360
14	FC7-0812-000 запросить цену →	1 LABEL, FIXING PRESSURE RELEASE
15	FM2-6709-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP3300 CN
15	FM2-6708-000 запросить цену →	1 CONTROL PANEL ASS'Y
15	FM2-6187-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP3300 JP
15	FM2-8345-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP3360 AU/ASIA
15	FM2-8344-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP3360 CN
15	FM2-8337-000 запросить цену →	1 CONTROL PANEL ASS'Y LBP3360 EUR
16	FC7-0782-000 запросить цену →	1 KEY TOP, STOP LBP3300
17	FC7-0783-000 запросить цену →	1 GUIDE, LIGHT LBP3300
18	FC7-0805-000 запросить цену →	1 PANEL, CONTROL LBP3300 CN
18	FC7-0804-000 запросить цену →	1 PANEL, CONTROL
18	FC7-0803-000 запросить цену →	1 PANEL, CONTROL LBP3300 JP
19	FM2-6194-000 запросить цену →	1 DISPLAY PCB ASS'Y LBP3300
20	FM2-6196-000 запросить цену →	1 CABLE, PANEL LBP3300 J2,101
21	FC7-3050-000 запросить цену →	1 LABEL, PAPER SIZE LBP3300 100V
21	FC7-1518-000 запросить цену →	1 LABEL, PAPER SIZE LBP3300 120/230V
21	FC7-3201-000 запросить цену →	1 LABEL, PAPER SIZE LBP3360
22	FC7-1517-000 запросить цену →	1 LABEL, CLOSE PREVENTION
23	XA9-1504-000 запросить цену →	7 SCREW,RS,M3X8
24	FC7-1523-000 запросить цену →	1 LABEL, FEED CAUTION LBP3300 100/120V
24	FC7-3046-000 запросить цену →	1 LABEL, FEED CAUTION LBP3300 230V
24	FC7-3198-000 запросить цену →	1 LABEL, FEED CAUTION LBP3360
25	FC7-0811-000 запросить цену →	1 LABEL, PAPER CONTROL
26	FM2-8330-000 запросить цену →	1 CABLE, PANEL LBP3360 J10,101
27	FC7-3192-000 запросить цену →	GUIDE, LIGHT LBP3360
28	FC7-3208-000 запросить цену →	1 PANEL, CONTROL LBP3360 AU/ASIA
28	FC7-3207-000 запросить цену →	1 PANEL, CONTROL LBP3360 CN
28	FC7-3189-000 запросить цену →	1 PANEL, CONTROL LBP3360 EUR
29	FM2-8329-000 запросить цену →	1 DISPLAY PCB ASS'Y LBP3360
30	FM2-8342-000 запросить цену →	1 LCD COVER UNIT LBP3360
501	XB4-7401-005 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X10

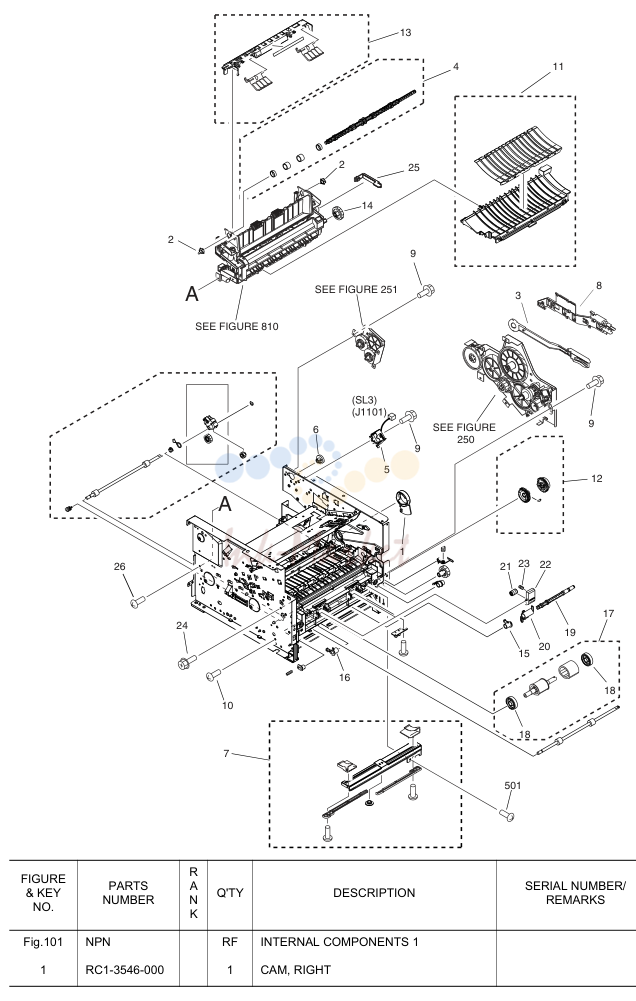

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
2	RC1-3665-000 запросить цену →	2 BUSHING
3	FC7-3047-000 запросить цену →	1 LINK, GEAR RELEASE
4	RL1-0527-000 запросить цену →	1 ROLLER, FACE-DOWN
5	RK2-0420-000 ✓ в наличии	1 SOLENOID SL3 J1101
6	RU5-0332-000 запросить цену →	1 GEAR, 19T
7	FM2-6188-000 запросить цену →	1 MANUAL PAPER FEED ASS'Y
8	RC1-3731-020 запросить цену →	1 GUIDE, DC CABLE,
9	XA9-1503-000 запросить цену →	12 SCREW, TAP, M3X6
10	XA9-1495-000 запросить цену →	1 SCREW, RS, M3X6
11	RM1-1286-000 запросить цену →	1 PAPER FEED GUIDE ASS'Y
12	RM1-1301-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
13	FM2-6712-000 запросить цену →	1 PAPER RETAINING ASS'Y
14	RU5-0331-000 запросить цену →	1 GEAR, 29T
15	RB2-2895-000 запросить цену →	1 BUSHING, RIGHT
16	RB2-2896-000 запросить цену →	1 BUSHING, LEFT
17	RL1-0540-000 запросить цену →	1 ROLLER, PAPER PICK-UP
18	RC1-3470-000 запросить цену →	2 ROLLER, PAPER PICK-UP IDLER
19	RC1-3471-000 запросить цену →	1 SHAFT, PAPER PICK-UP DRIVE
20	RC1-3472-000 запросить цену →	1 FLAG, PAPER SENSING
21	RC1-3481-000 запросить цену →	2 ROLLER, IDLER
22	RC1-3482-000 запросить цену →	2 ARM, IDLER ROLLER
23	RU5-2323-000 запросить цену →	2 SPRING, COMPRESSION
24	XA9-1420-000 запросить цену →	1 SCREW, W/WASHER, M3X8
25	RC1-3620-000 запросить цену →	1 COVER, FIXING CABLE
26	XA9-1504-000 запросить цену →	5 SCREW,RS,M3X8
501	XB4-7401-005 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X10

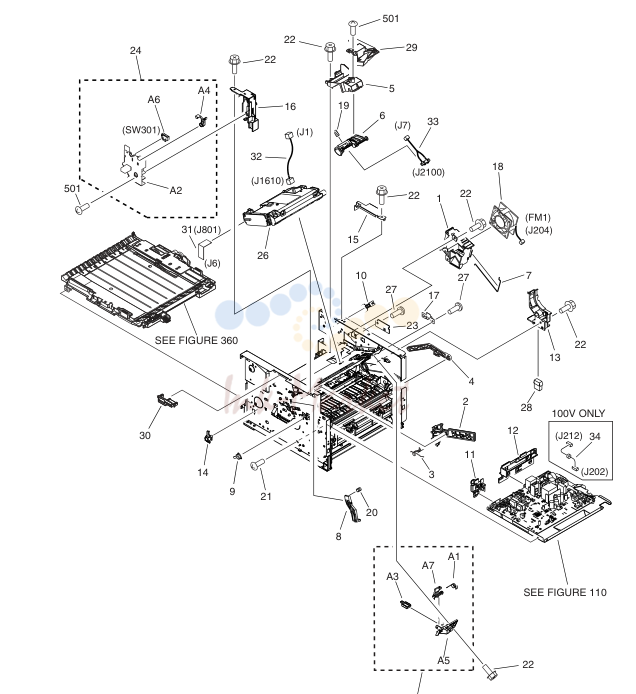

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	RC1-3537-000 запросить цену →	1 HOLDER, FAN
2	RC1-3539-020 запросить цену →	1 GUIDE, CARTRIDGE, LEFT UPPER
3	RC1-3540-020 запросить цену →	1 SPRING, TORSION
4	RC1-3544-020 запросить цену →	1 ARM, CAM
5	RC1-3550-000 запросить цену →	1 HOLDER, TAG ARM
6	RC1-3551-000 запросить цену →	1 ARM, TAG
7	RC1-3552-000 запросить цену →	1 ROD, GROUNDING
8	RC1-3561-000 запросить цену →	1 ARM, LOCK
9	RC1-3562-000 запросить цену →	1 BUSHING
10	RC1-3580-000 запросить цену →	1 STOPPER
11	RC1-3666-000 запросить цену →	1 GUIDE, THERMISTOR CABLE
12	RC1-3667-000 запросить цену →	1 GUIDE, DC CABLE,
13	RC1-3728-000 запросить цену →	1 HOLDER, DRAWER
14	RC1-3773-000 запросить цену →	1 BUSHING
15	RC1-3827-000 запросить цену →	1 SHIELD, DUPLEXING SOLENOID
16	RC1-3844-000 запросить цену →	1 GUIDE, CARTRIDGE, FRONT
17	RC1-3852-000 запросить цену →	1 PLATE, OPTION GROUNDING
18	RK2-0428-000 запросить цену →	1 FAN FM1 J204
19	RU5-2335-000 запросить цену →	1 SPRING, COMPRESSION
20	RU5-2337-000 запросить цену →	1 SPRING, COMPRESSION
21	XA9-1503-000 запросить цену →	10 SCREW, TAP, M3X6
22	XA9-1504-000 запросить цену →	3 SCREW,RS,M3X8
23	RM1-1262-000 запросить цену →	1 DUPLEX DRIVER PCB ASS'Y
24	FM2-6702-000 запросить цену →	1 INTERLOCK ASS'Y
25	RM1-1321-000 запросить цену →	1 SHUTTER LINK ASS'Y
26	RM1-1470-050 запросить цену →	1 SCANNER ASS'Y
27	XA9-1495-000 запросить цену →	AR SCREW, RS, M3X6
28	VS1-7258-007 запросить цену →	1 CONNECTOR, DRAWER
29	RC1-3824-000 запросить цену →	1 DUCT
30	RC1-3850-000 запросить цену →	1 GUIDE, FLEXIBLE FLAT CABLE
31	FK2-1906-000 запросить цену →	1 CABLE, FLAT J6,801
32	FM2-6195-000 запросить цену →	1 CABLE, SCANNER MOTOR J1,1610
33	RM1-1247-000 запросить цену →	1 CABLE, MEMORY TAG J7,2100
34	FM2-8285-000 запросить цену →	1 CABLE, MAIN MOTOR LBP3300 100V J202,212
501	XB4-7401-005 запросить цену →	17 SCREW,TAPPING,TRUSS HEAD,M4X10

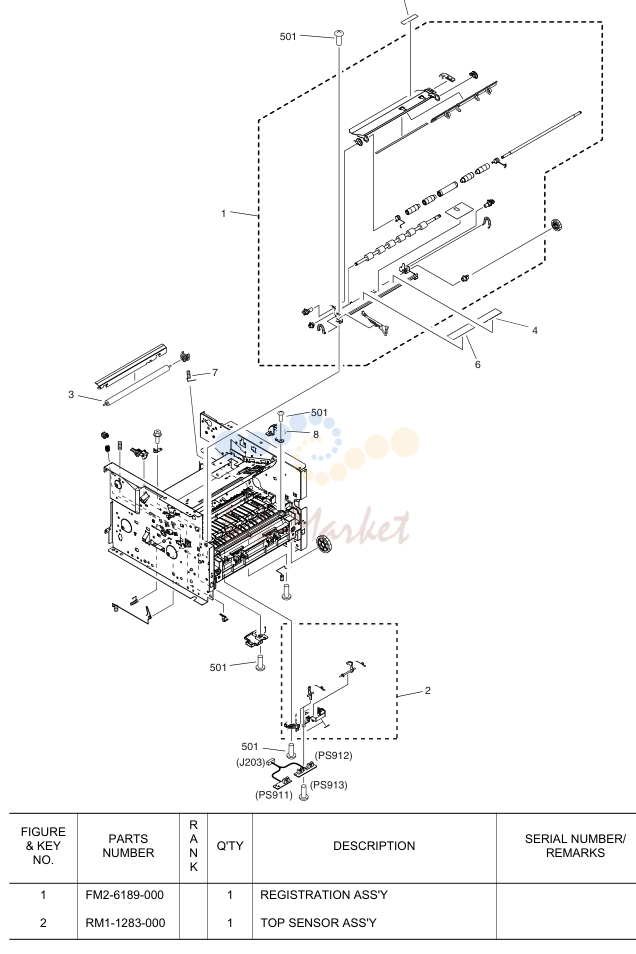

6. FIGURE 103

№	Артикул	Описание
3	RM1-1471-000 запросить цену →	1 ROLLER, TRANSFER
4	FC7-0799-000 запросить цену →	1 LABEL, CLEAR JAM
5	FC7-0806-000 запросить цену →	1 LABEL, TRANSFER GUIDE OPEN
6	FC7-0800-000 запросить цену →	1 LABEL, FIXING PRESSURE RELEASE
7	RC1-3702-000 запросить цену →	1 SPRING, TRANSFER, RIGHT
8	RC1-3708-000 запросить цену →	1 COVER, REGISTRATION GEAR
501	XB4-7401-005 запросить цену →	9 SCREW,TAPPING,TRUSS HEAD,M4X10

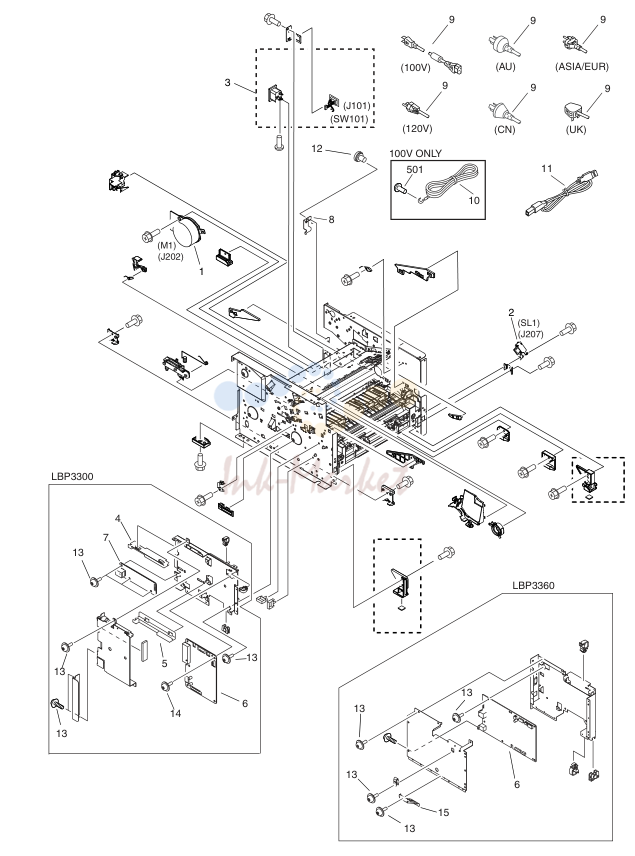

7. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	RK2-0419-000 запросить цену →	1 MOTOR, DC M1 J202
2	RK2-0424-000 запросить цену →	1 SOLENOID SL1 J207
3	RM1-1249-000 запросить цену →	1 INLET/SWITCH CABLE ASS'Y
4	FC7-0792-000 запросить цену →	1 RAIL, NIC, UPPER LBP3300
5	FC7-0793-000 запросить цену →	1 RAIL, NIC, LOWER LBP3300
6	FM2-9333-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP3300 100V
6	FM2-9334-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP3300 CN
6	FM2-9335-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP3300 120V/CN
6	FM2-9497-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP3360 AU/ASIA/EUR
6	FM2-9498-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP3360 CN
7	FM2-6644-000 запросить цену →	1 USB BOARD PCB ASSEMBLY LBP3300
8	FC7-0797-000 запросить цену →	1 PLATE, GROUNDING 100V
8	FC7-1514-000 запросить цену →	1 PLATE, GROUNDING 120/230V
9	RH9-1162-000 запросить цену →	1 CORD, POWER, 100V LBP3300 100V
9	RH9-1164-000 запросить цену →	1 CORD, POWER, 120V LBP3300 120V
9	RK2-1315-000 запросить цену →	1 CORD, POWER, 230V ASIA/EUR
9	RH9-1169-000 запросить цену →	1 CORD, POWER, 230V AU
9	RH9-1166-000 запросить цену →	1 CORD, POWER, 230V CN
9	RH9-1168-000 запросить цену →	1 POWER CORD UK
10	RH9-1163-000 запросить цену →	1 WIRE, GROUNDING LBP3300 100V
11	RK2-1302-000 запросить цену →	1 CABLE, USB HOST POWER SUPPLY CN/ASIA
12	XA9-1495-000 запросить цену →	1 SCREW, RS, M3X6
13	XA9-1503-000 запросить цену →	19 SCREW, TAP, M3X6
14	XA9-1648-000 запросить цену →	4 SCREW, TP, M3X8
15	FC7-3206-000 запросить цену →	1 PLATE, GROUNDING LBP3360
501	XB2-6400-607 запросить цену →	1 SCREW, W/WASHER, M4X6 (S) LBP3300 100V

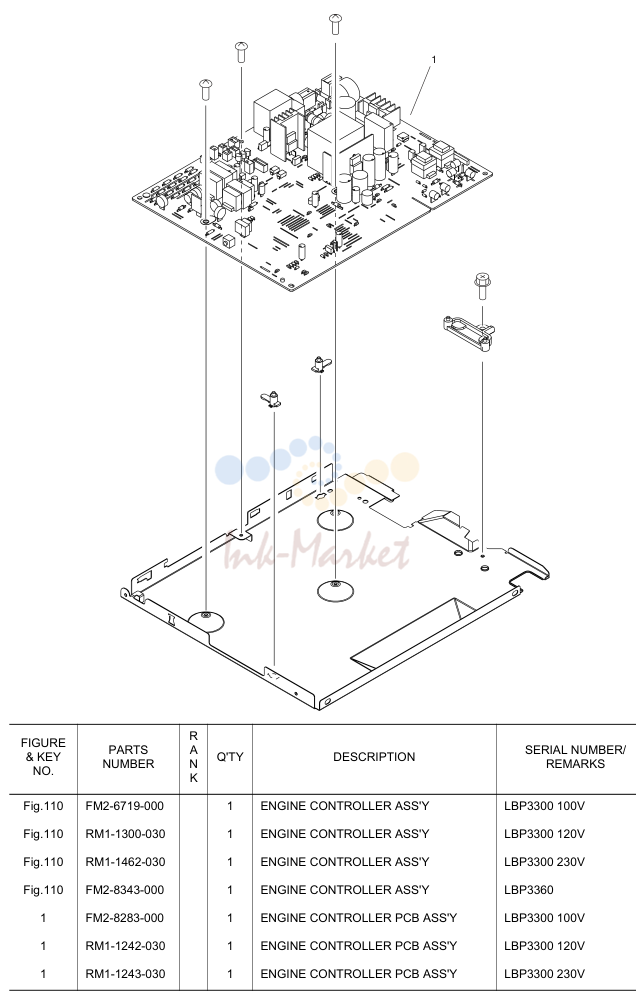

8. FM2-6719-000 1 ENGINE CONTROLLER ASS'Y LBP3300 100V

№	Артикул	Описание
1	FM2-8283-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y LBP3300 100V
1	RM1-1242-030 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y LBP3300 120V
1	RM1-1243-030 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y LBP3300 230V

9. RM1-1299-020 1 MAIN DRIVE ASS'Y

№	Артикул	Описание
1	FM2-6191-000 запросить цену →	1 CASSETTE COVER ASS'Y
2	FM2-6192-000 запросить цену →	1 CASSETTE BODY ASS'Y
3	RM1-1295-000 запросить цену →	1 BACK END LIMIT ASS'Y
4	RM1-1296-000 запросить цену →	1 LEFT PAPER SIDE END ASS'Y

10. RM1-1313-000 1 DUPLEXING ASS'Y

№	Артикул	Описание
1	RM1-1314-000 запросить цену →	1 STANDARD GUIDE ASS'Y
2	RM1-1319-000 запросить цену →	1 DUPLEX PENDULUM ASS'Y
3	RM1-1317-020 запросить цену →	1 DUPLEXING OUTLET GUIDE ASS'Y
4	RM1-1318-000 запросить цену →	1 SIZE CHANGE ASS'Y

11. FM2-6717-000 1 FIXING ASS'Y

№	Артикул	Описание
1	RM1-1251-000 запросить цену →	1 DELIVERY SENSOR PCB ASS'Y PS915 J915
2	RU5-2140-000 запросить цену →	2 SPRING, COMPRESSION
3	FM2-6703-000 запросить цену →	1 FILM GUIDE ASS'Y 100/120V
3	FM2-6704-000 запросить цену →	1 FILM GUIDE ASS'Y 230V
4	RM1-1291-000 запросить цену →	1 DELIVERY FRAME ASS'Y
5	RA0-1090-000 запросить цену →	2 SPRING, TENSION
6	RA0-1189-000 запросить цену →	2 RETAINER, SPRING
7	RC1-3603-000 запросить цену →	1 FRAME, FIXING
8	RC1-3604-000 запросить цену →	1 SIDE PLATE, FIXING, RIGHT
9	RC1-3605-000 запросить цену →	1 SIDE PLATE, FIXING, LEFT
10	RC1-3606-000 запросить цену →	1 PLATE, FIXING REINFORCEMENT
11	RC1-3607-000 запросить цену →	1 GUIDE, FIXING, UPPER
12	RC1-3608-000 запросить цену →	1 GUIDE, FIXING ENTRANCE
13	RC1-3609-020 запросить цену →	1 BUSHING
14	RC1-3610-000 запросить цену →	1 BUSHING
15	RC1-3611-000 запросить цену →	1 GUIDE, PAPER SEPARATE, LOWER
16	RC1-3612-000 запросить цену →	1 HOLDER, SEPARATE LOWER GUIDE
17	RC1-3613-000 запросить цену →	1 FLAG, PAPER DELIVERY SENSOR
18	RC1-3614-000 запросить цену →	1 SPRING, TORSION
19	RC1-3615-000 запросить цену →	1 BUSHING
20	RC1-3616-000 запросить цену →	1 LEVER, PRESSURE RELEASE, RIGHT
21	RC1-3617-000 запросить цену →	1 LEVER, PRESSURE RELEASE, LEFT
22	RC1-3618-000 запросить цену →	1 LEVER, PRESS.RELEASE SENSOR, R
23	RC1-3619-000 запросить цену →	1 LEVER, PRESS.RELEASE SENSOR, L
24	RC1-3621-000 запросить цену →	1 COVER, FIXING
25	RC1-3622-000 запросить цену →	1 FLAG, INTERTWINE PREVENTION
26	RC1-3623-000 запросить цену →	1 PLATE, PRESSURE, RIGHT
27	RC1-3624-000 запросить цену →	1 PLATE, PRESSURE, LEFT
28	XA9-1422-000 запросить цену →	1 SCREW, W/WASHER, M4X12
29	XA9-1503-000 запросить цену →	10 SCREW, TAP, M3X6
30	RC1-3628-000 запросить цену →	1 RING, CONDUCTIVE RUBBER
31	RC1-3630-000 запросить цену →	1 ROLLER, PRESSURE
32	RC1-3633-000 запросить цену →	1 ROLLER, FACE-UP
33	RC1-3635-000 запросить цену →	1 SHEET, FIXING BOTTOM SHEET
34	RU5-0330-000 запросить цену →	1 GEAR, 17T
35	FC7-3048-000 запросить цену →	1 GUIDE, FILM
501	XB4-7300-809 запросить цену →	1 SCREW, TAP, BINDING HEAD, M3X8
