Canon LBP 3260 — каталог запчастей со схемами

Содержание

1. FIGURE A
2. FIGURE 101
3. FIGURE 103
4. FIGURE 104
5. FIGURE 152
6. FIGURE 250
7. FIGURE 300

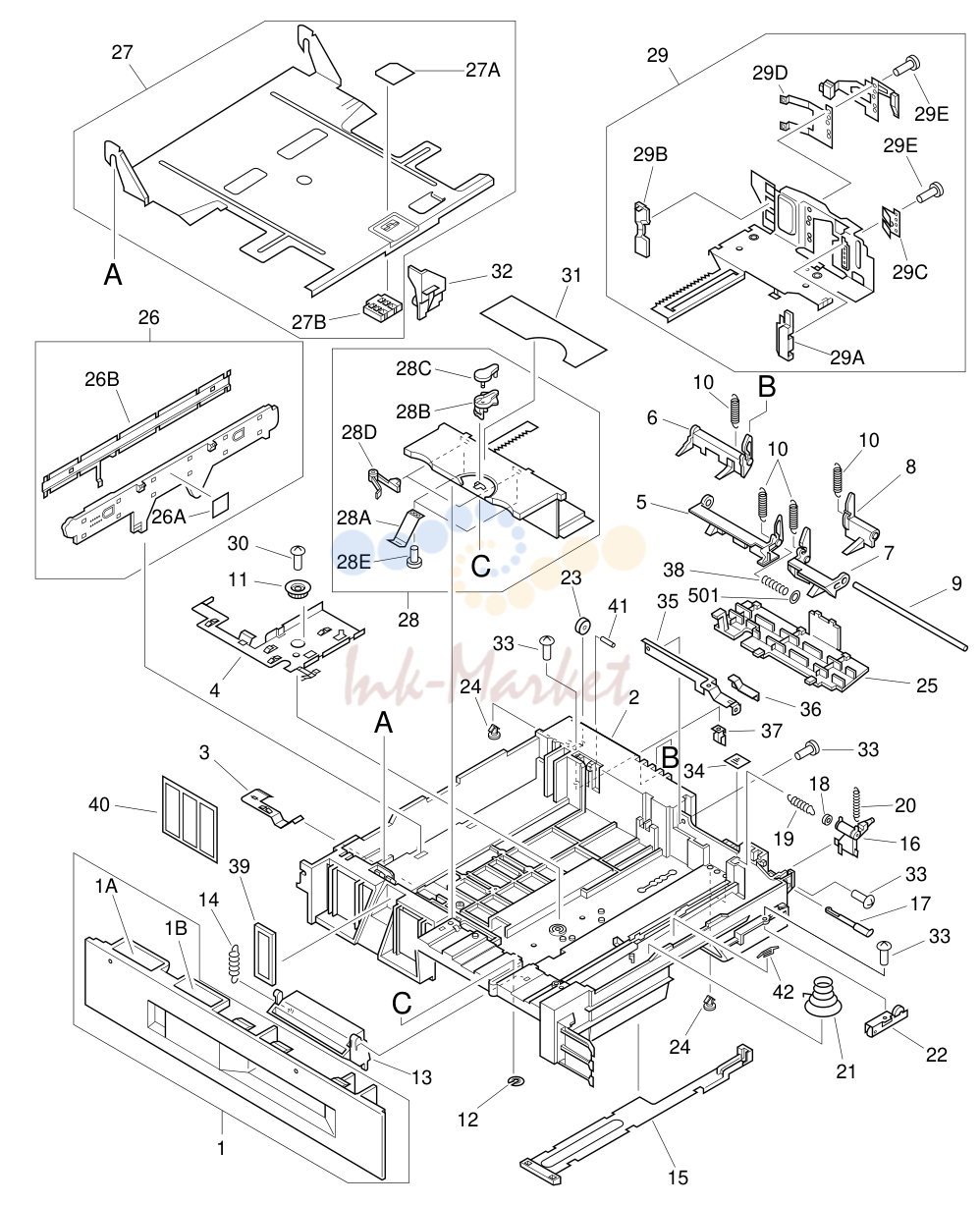

8. FIGURE 301

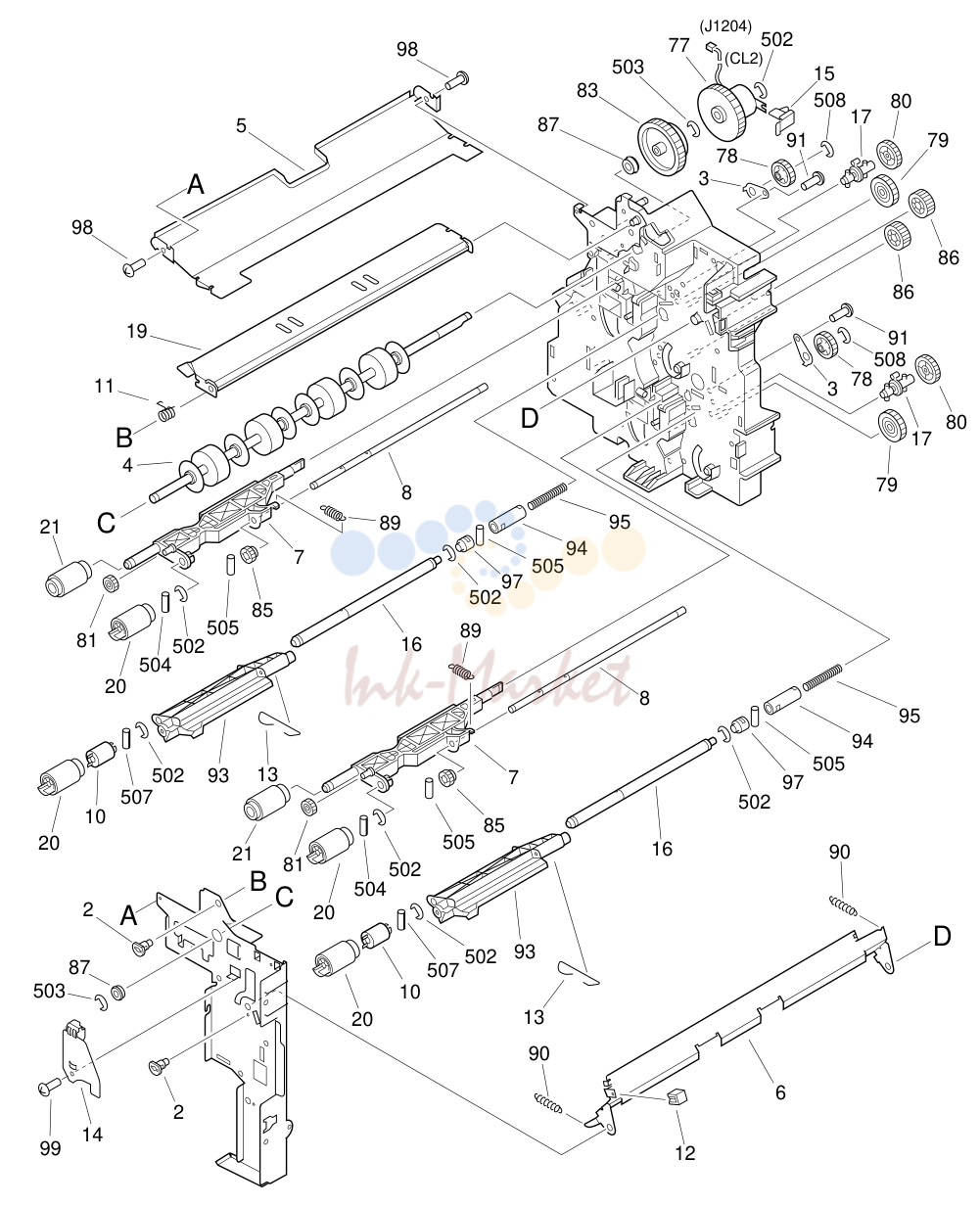

9. FIGURE 310

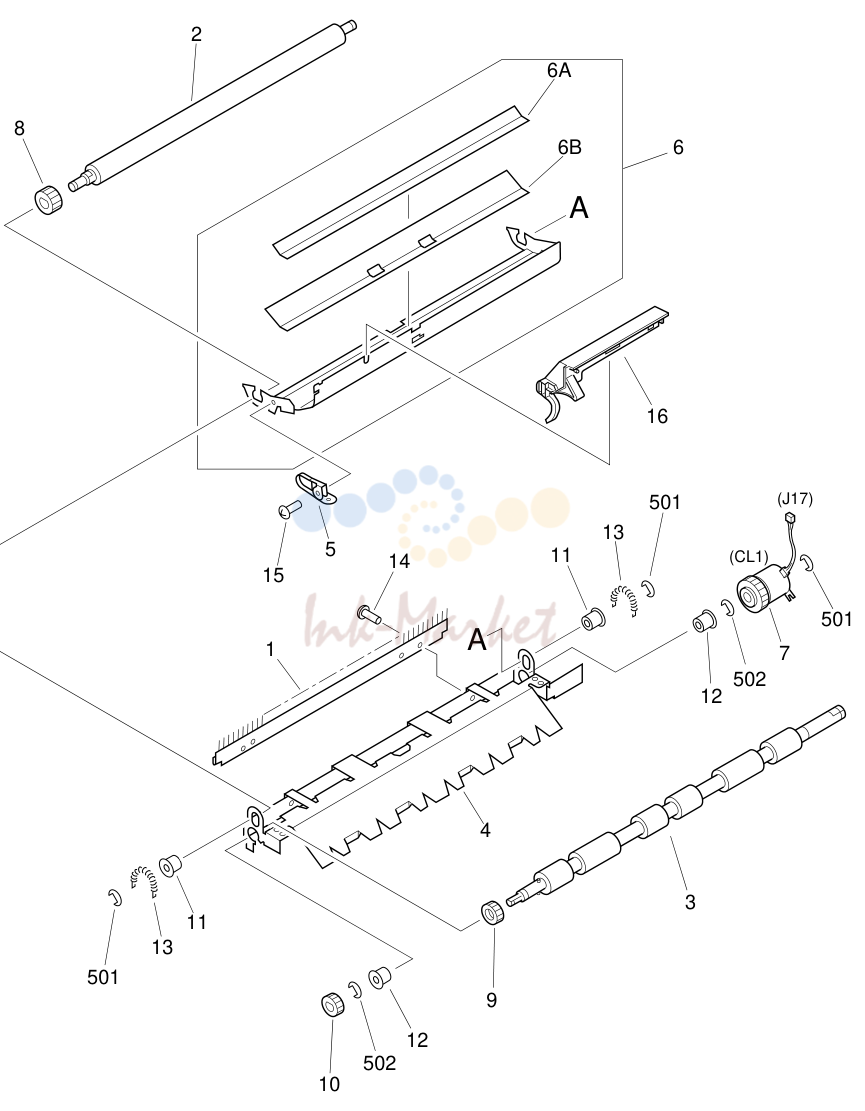

10. FIGURE 320
11. FIGURE 330

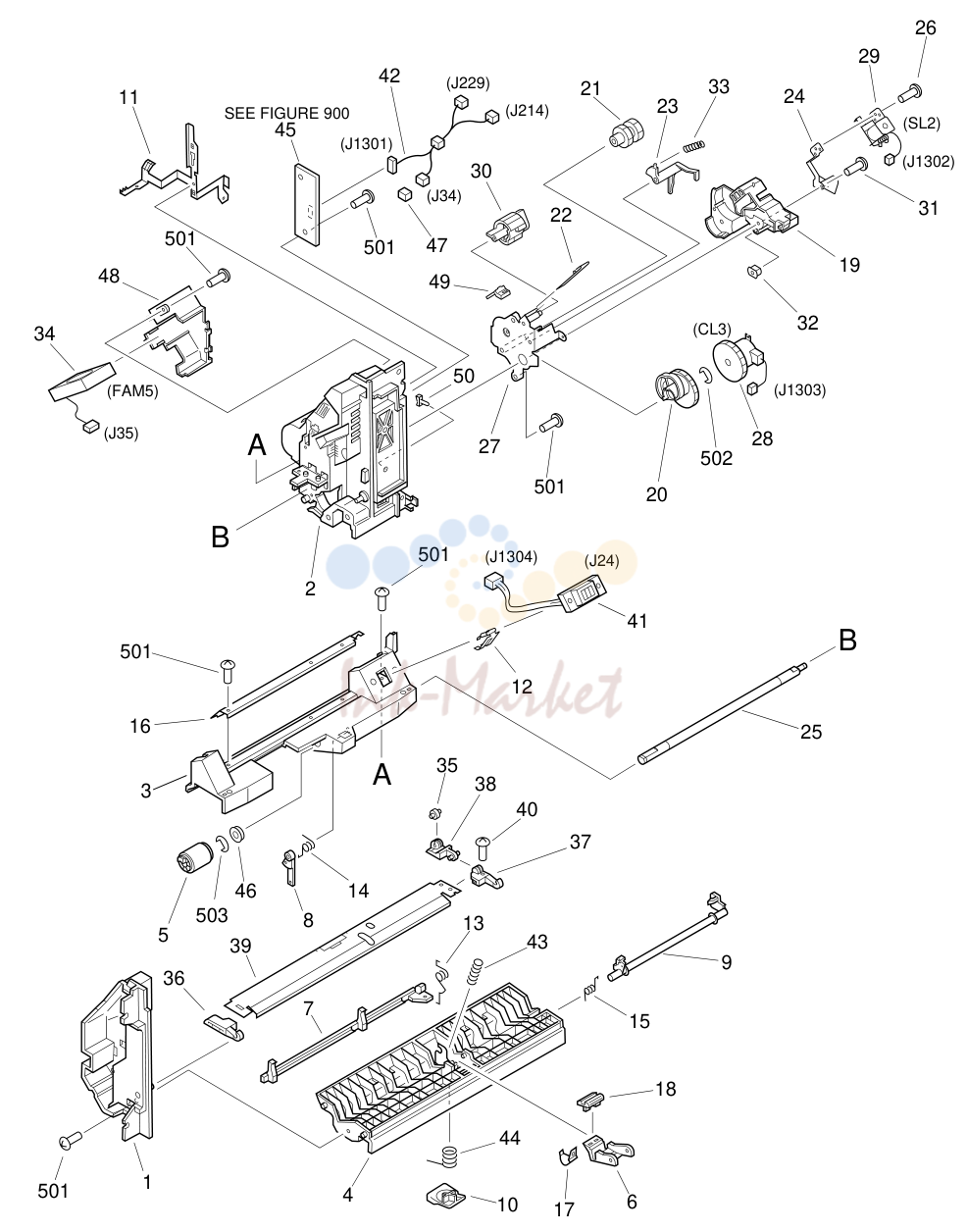

12. FIGURE 340

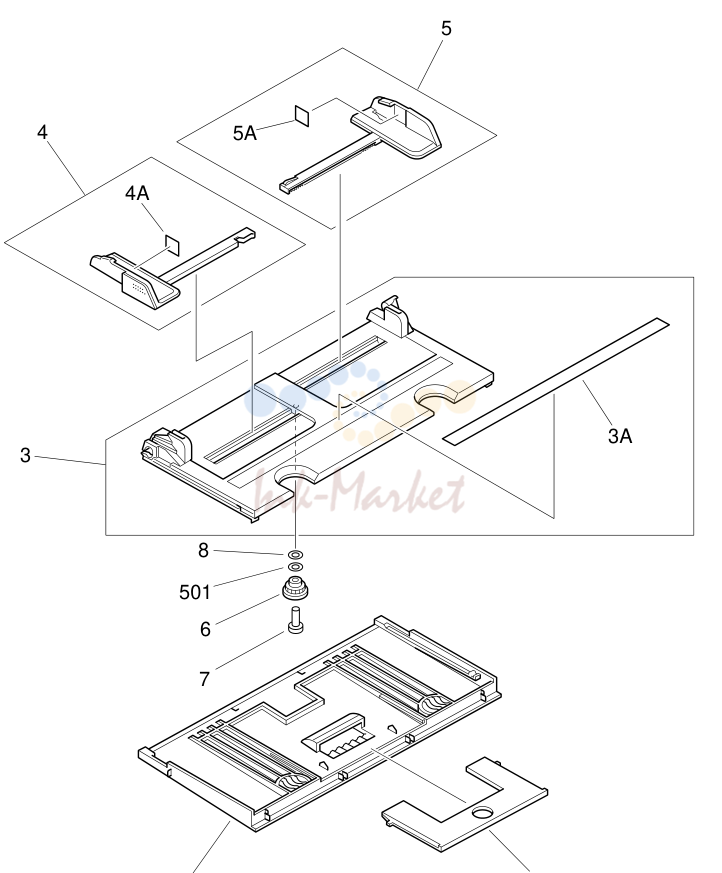

13. FIGURE 341

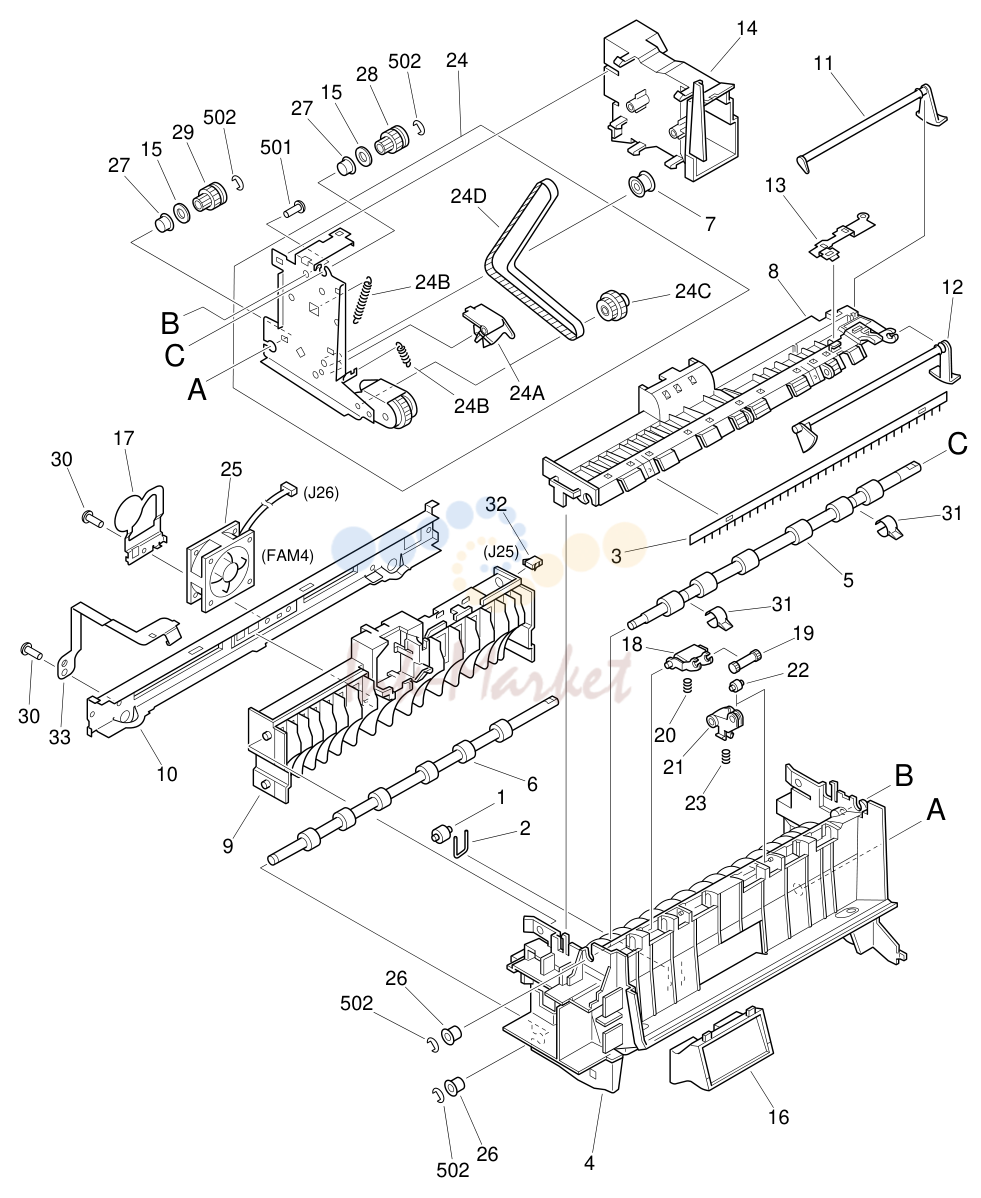

14. FIGURE 350

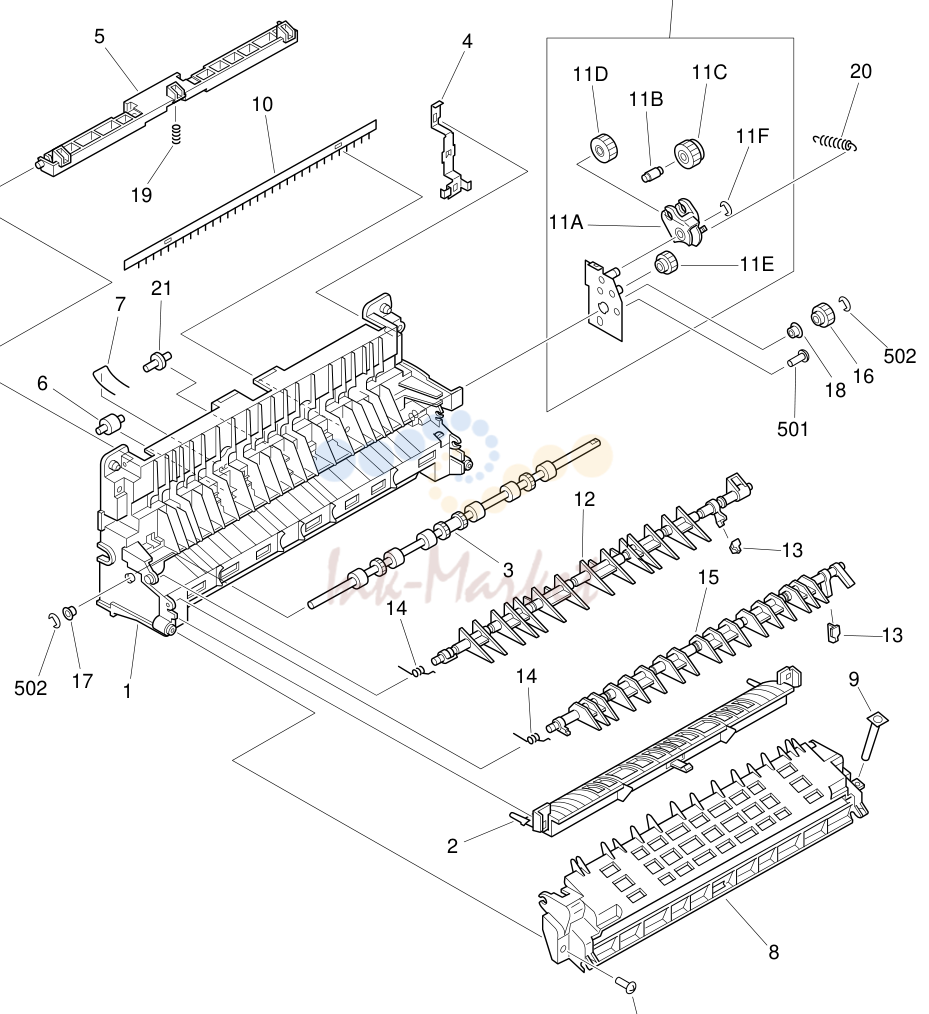

15. FIGURE 351

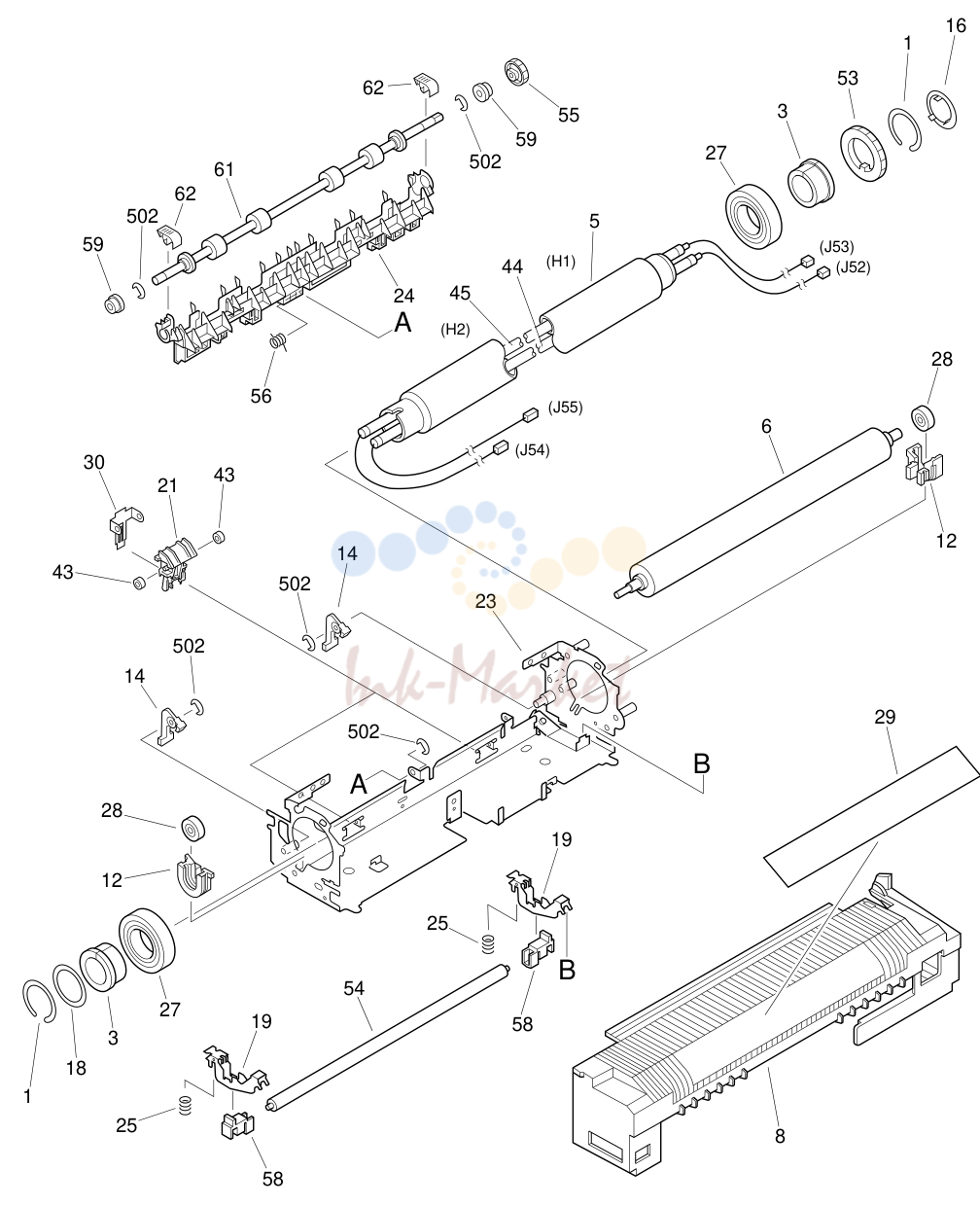

16. FIGURE 810

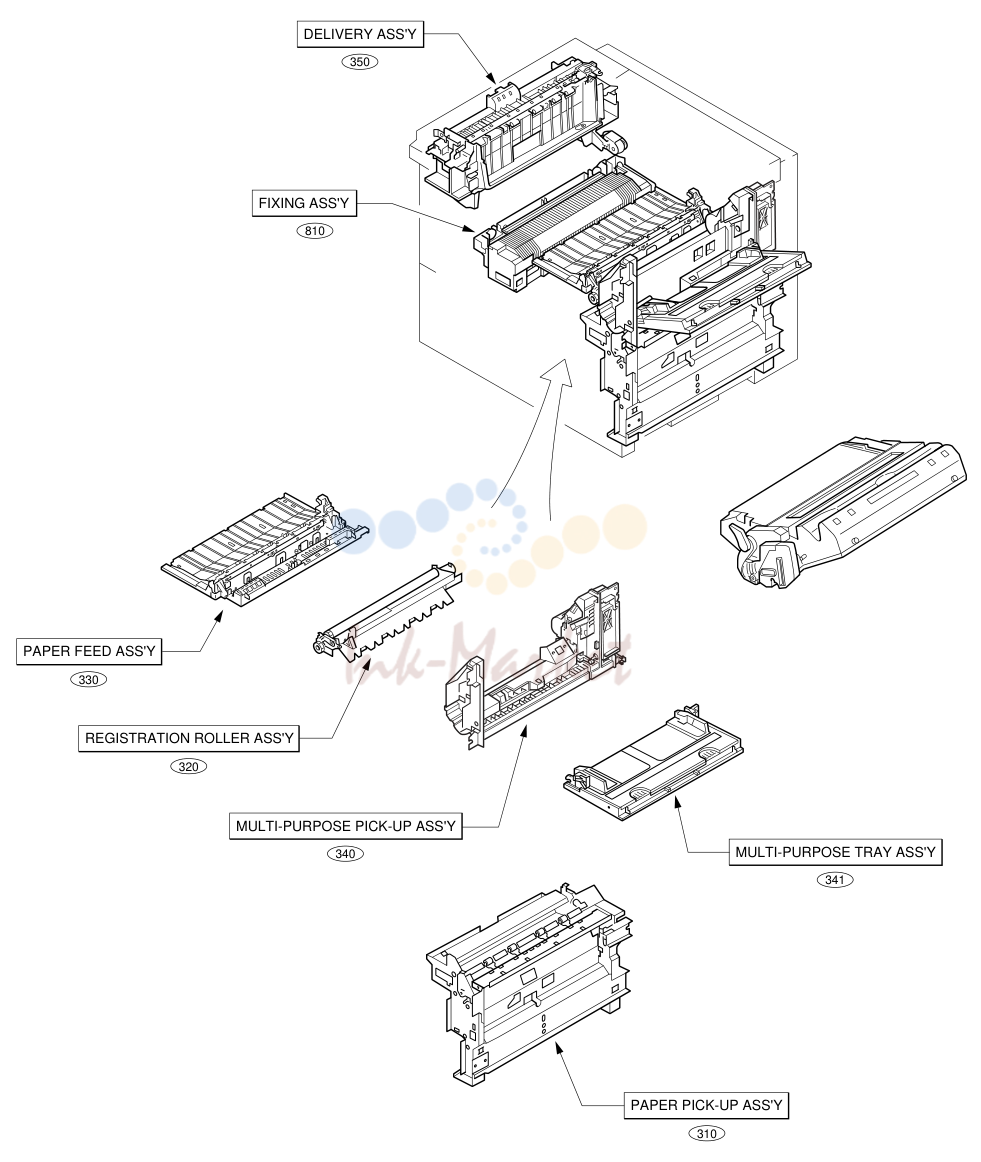

1. FIGURE A

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	RB2-4211-000 запросить цену →	1 COVER, DELIVERY
2	RF5-2701-000 запросить цену →	2 HINGE, STOPPER
3	XA9-0605-000 запросить цену →	4 SCREW, M4X8
4	RG5-4776-000 запросить цену →	1 UPPER COVER ASS'Y
5	RG5-2413-000 запросить цену →	1 RIGHT COVER ASS'Y
6	RG5-4322-000 запросить цену →	1 FRONT COVER ASS'Y
7	RB1-6972-000 запросить цену →	1 COVER, LEFT
8	RB1-6977-000 запросить цену →	1 COVER, ELECTRICAL
9	RB1-6978-000 запросить цену →	1 TRAY, FACE-DOWN
10	XA9-0686-000 запросить цену →	6 SCREW, M3X6
11	RB1-6491-000 запросить цену →	1 TRAY, FACE-UP
12	RB1-6980-000 запросить цену →	1 COVER, SWITCH
13	RB1-6493-000 запросить цену →	1 SPRING, COMPRESSION
14	RB2-3642-000 запросить цену →	1 COVER, REAR, RIGHT
15	RF5-1749-000 запросить цену →	1 COVER, REAR
16	XA9-0947-000 запросить цену →	12 SCREW, TP, M3X6
17	RG5-4389-000 запросить цену →	1 DISPLAY PANEL ASS'Y
18	RB2-3636-000 запросить цену →	1 LOCK, FACE-DOWN TRAY
19	XA9-0962-000 запросить цену →	2 SCREW, RS, M3X10

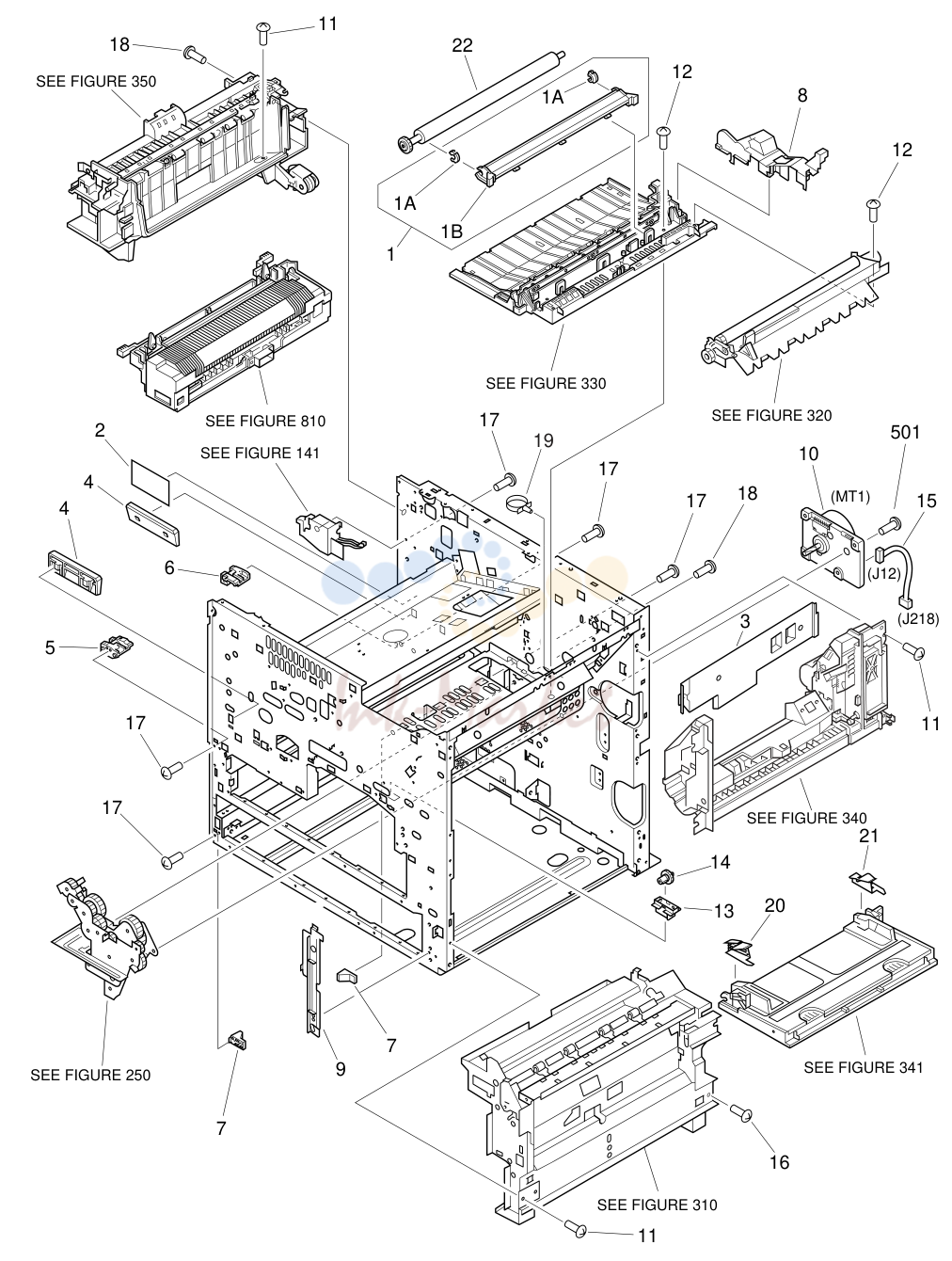

2. FIGURE 101

№	Артикул	Описание
101		- NPN RF INTERNAL COMPONENTS
1	RG9-4304-000 запросить цену →	1 TRANSFER ROLLER GUIDE ASS'Y
2	RS5-8597-000 запросить цену →	1 LABEL, JAM REMOVAL
3	RB1-6749-000 запросить цену →	1 COVER, MP TRAY PICK-UP
4	RB1-6456-000 запросить цену →	2 RAIL, FIXING
5	RB1-6461-000 запросить цену →	1 HOLDER, DAMPER, FRONT
6	RB1-6462-000 запросить цену →	1 HOLDER, DAMPER, REAR
7	RB1-6466-000 запросить цену →	2 GUIDE, OPTION
8	RB2-3631-000 запросить цену →	1 COVER, CLUTCH
9	RB1-6982-000 запросить цену →	1 COVER, FRONT
10	RH7-5219-000 запросить цену →	1 MOTOR, MAIN MT1, J12
11	XA9-0947-000 запросить цену →	9 SCREW, TP, M3X6
12	XA9-0872-000 запросить цену →	7 SCREW, W/WASHER, M3X8
13	RB1-6403-000 запросить цену →	1 STOPPER, PAWL
14	RS5-0708-000 запросить цену →	1 GEAR, 21T
15	RG5-4386-000 запросить цену →	1 MOTOR CABLE J12, J218
16	XA9-0962-000 запросить цену →	1 SCREW, RS, M3X10
17	XA9-0605-000 запросить цену →	5 SCREW, M4X8
18	XA9-0686-000 запросить цену →	5 SCREW, M3X6
19	WT2-0408-000 запросить цену →	1 CLAMP
20	RB1-6708-000 запросить цену →	1 PLATE, STOPPER, LEFT
21	RB1-6709-000 запросить цену →	1 PLATE, STOPPER, RIGHT
22	RF9-1394-000 запросить цену →	1 ROLLER, TRANSFER
501	XB6-7400-807 запросить цену →	4 SCREW, TP, M4X8
38		SEE
5		FIGURE
102-1		COPYRIGHT ª 1999 CANON INC. CANON LBP-3260 REV.0 JAN.1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
102		- NPN RF INTERNAL COMPONENTS
1	RB1-6419-000 запросить цену →	2 BLOCK, RETAINER
2	RB1-6430-000 запросить цену →	2 CLIP, SLIDE
3	RB1-6421-000 запросить цену →	4 FOOT
4	XA9-0686-000 запросить цену →	10 SCREW, M3X6
5	WT2-0482-000 запросить цену →	2 CLIP, WIRE
6	RB1-6432-000 запросить цену →	1 COVER, EDGE, UPPER
7	RB1-6433-000 запросить цену →	1 COVER, EDGE, LOWER
8	RB2-3622-000 запросить цену →	1 GUIDE, FRONT
9	RB1-6444-000 запросить цену →	1 ARM, PRESSURE, FRONT
10	RS5-2468-000 запросить цену →	1 SPRING, TENSION
11	RB1-6434-000 запросить цену →	1 SPRING, LEAF
12	RB1-6446-000 запросить цену →	1 ARM, PRESSURE, REAR
13	RB1-6447-000 запросить цену →	1 ARM, RELEASE, UPPER
14	RB1-6448-000 запросить цену →	1 ARM, RELEASE, LOWER
15	RB1-6449-000 запросить цену →	1 PLATE, DRUM
16	RB1-6523-020 запросить цену →	1 SPRING, LEAF
17	XA9-0642-000 запросить цену →	1 SCREW, RS, M3X6
18	RS6-8124-000 запросить цену →	1 LABEL
19	RB1-6971-030 запросить цену →	1 COVER, RIGHT, UPPER
20	RB2-3510-000 запросить цену →	2 STOPPER, RAIL
21	RF5-2726-000 запросить цену →	1 GUIDE, REAR
22	XA9-0686-000 запросить цену →	4 SCREW, M3X6
23	RS5-2500-000 запросить цену →	2 SPRING, TENSION
24	RS5-2468-000 запросить цену →	1 SPRING, TENSION
25	RS5-2499-000 запросить цену →	2 SPRING, TENSION
26	RB2-3615-000 запросить цену →	2 ROD, RAIL
27	RB2-3614-000 запросить цену →	2 RAIL, TRAY
28	RB1-9617-000 запросить цену →	1 BRUSH, CLEANING
29	RB1-6455-000 запросить цену →	1 COVER, FIXING, LOWER
30	RB2-3567-000 запросить цену →	1 COVER, CABLE, LVT
31	RB1-6474-000 запросить цену →	1 COVER, SIZE
32	RB1-6512-000 запросить цену →	1 SPRING, LEAF
33	RB1-6909-000 запросить цену →	2 SPRING, LEAF
34	RB2-3613-000 запросить цену →	2 GUIDE, RAIL
35	RF5-1395-000 запросить цену →	1 RAIL, CASSETTE, UPPER
36	RF5-1396-000 запросить цену →	1 RAIL, CASSETTE, LOWER
37	RG5-1920-000 запросить цену →	1 CASSETTE SIZE CABLE J215, J1601A, J1601B
38	XA9-0605-000 запросить цену →	6 SCREW, M4X8
39	XA9-0947-000 запросить цену →	2 SCREW, TP, M3X6

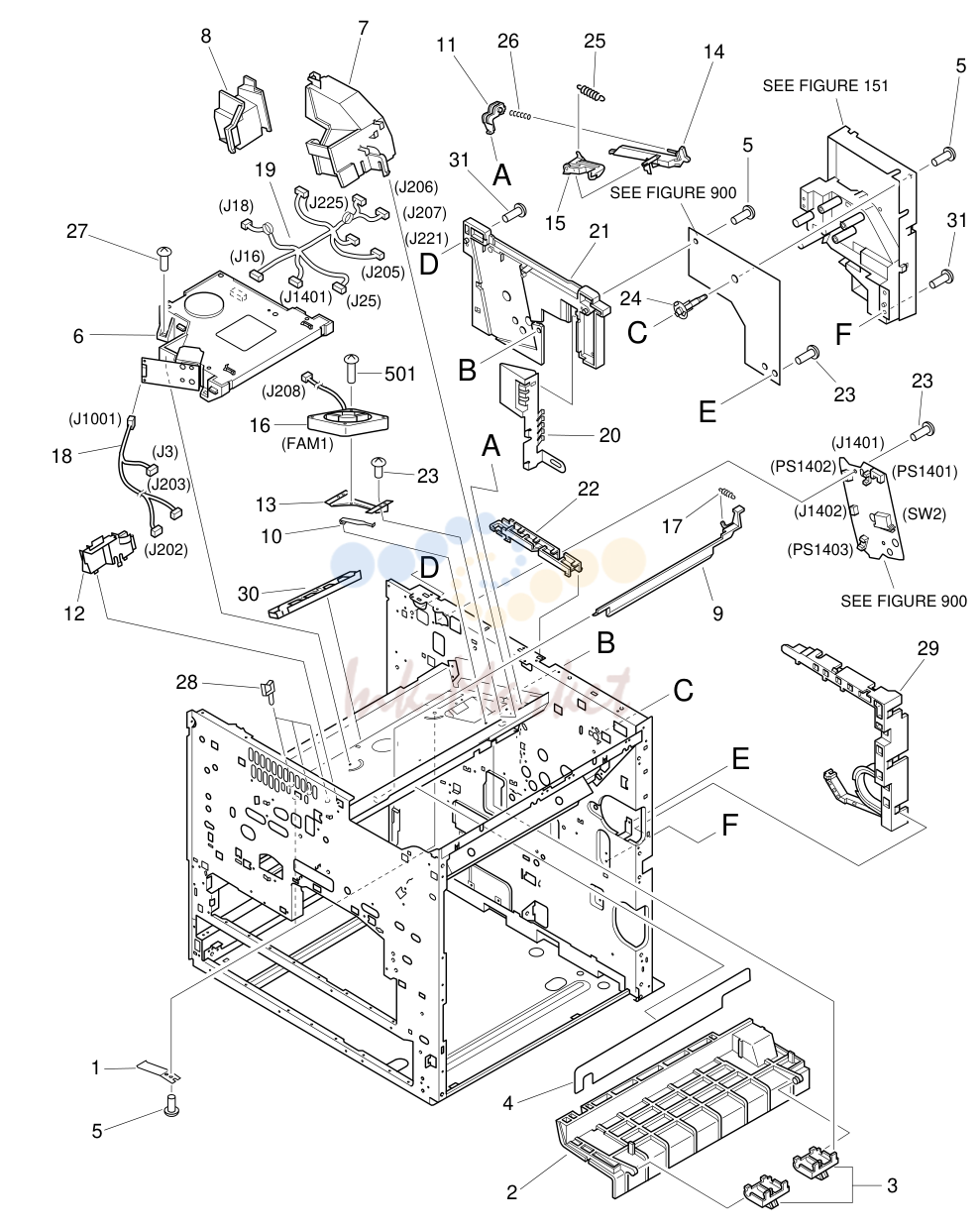

3. FIGURE 103

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	RB1-6425-000 запросить цену →	2 SPRING, LEAF
2	RB1-6426-000 запросить цену →	1 PLATE, FIXING
3	RB1-6427-000 запросить цену →	2 STOPPER, CARTRIDGE
4	RB2-3646-000 запросить цену →	1 SHEET, INSULATION
5	XA9-0605-000 запросить цену →	6 SCREW, M4X8
6	RG5-4344-000 запросить цену →	1 LASER/SCANNER ASS'Y
7	RB2-3645-000 запросить цену →	1 DUCT, SCANNER
8	RB1-6457-000 запросить цену →	1 COVER, COUPLER
9	RB1-6458-000 запросить цену →	1 SHUTTER
10	RB1-6459-000 запросить цену →	1 SPRING, LEAF
11	RB1-6460-000 запросить цену →	1 PLATE, HOLDER
12	RB1-6465-000 запросить цену →	1 PLATE, DUCT, FRONT
13	RB1-6467-000 запросить цену →	1 MOUNT, FAN
14	RB1-6472-000 запросить цену →	1 ARM, LOCK, INTER
15	RB1-6473-000 запросить цену →	1 SHUTTER
16	RH7-1396-000 запросить цену →	1 FAN FAM1, J208
17	RS5-2467-000 запросить цену →	1 SPRING, TENSION
18	RG5-4775-000 запросить цену →	1 LASER CABLE J3, J202, J203, J1001
19	RG5-4378-000 запросить цену →	1 SCANNER MOTOR CABLE J16, J18, J25, J205, J207
20	RB2-3508-000 запросить цену →	1 PLATE, SHIELD
21	RB1-6471-020 запросить цену →	1 MOUNT, CONTROL
22	RB2-3637-000 запросить цену →	1 COVER, CABLE
23	XA9-0686-000 запросить цену →	6 SCREW, M3X6
24	RB1-6503-000 запросить цену →	1 SUPPORT, PCB
25	RS5-2469-000 запросить цену →	1 SPRING, TENSION
26	RS5-2470-000 запросить цену →	1 SPRING, COMPRESSION
27	XA9-0817-000 запросить цену →	4 SCREW,W/WASHER,M3X20
28	WT2-0369-000 запросить цену →	3 CLAMP, CABLE
29	RB1-6469-020 запросить цену →	1 COVER, CABLE, DC
30	RB2-3644-000 запросить цену →	1 GUIDE, CABLE
31	XA9-0947-000 запросить цену →	5 SCREW, TP, M3X6
501	XB6-7300-007 запросить цену →	2 SCREW, TP, M3X30

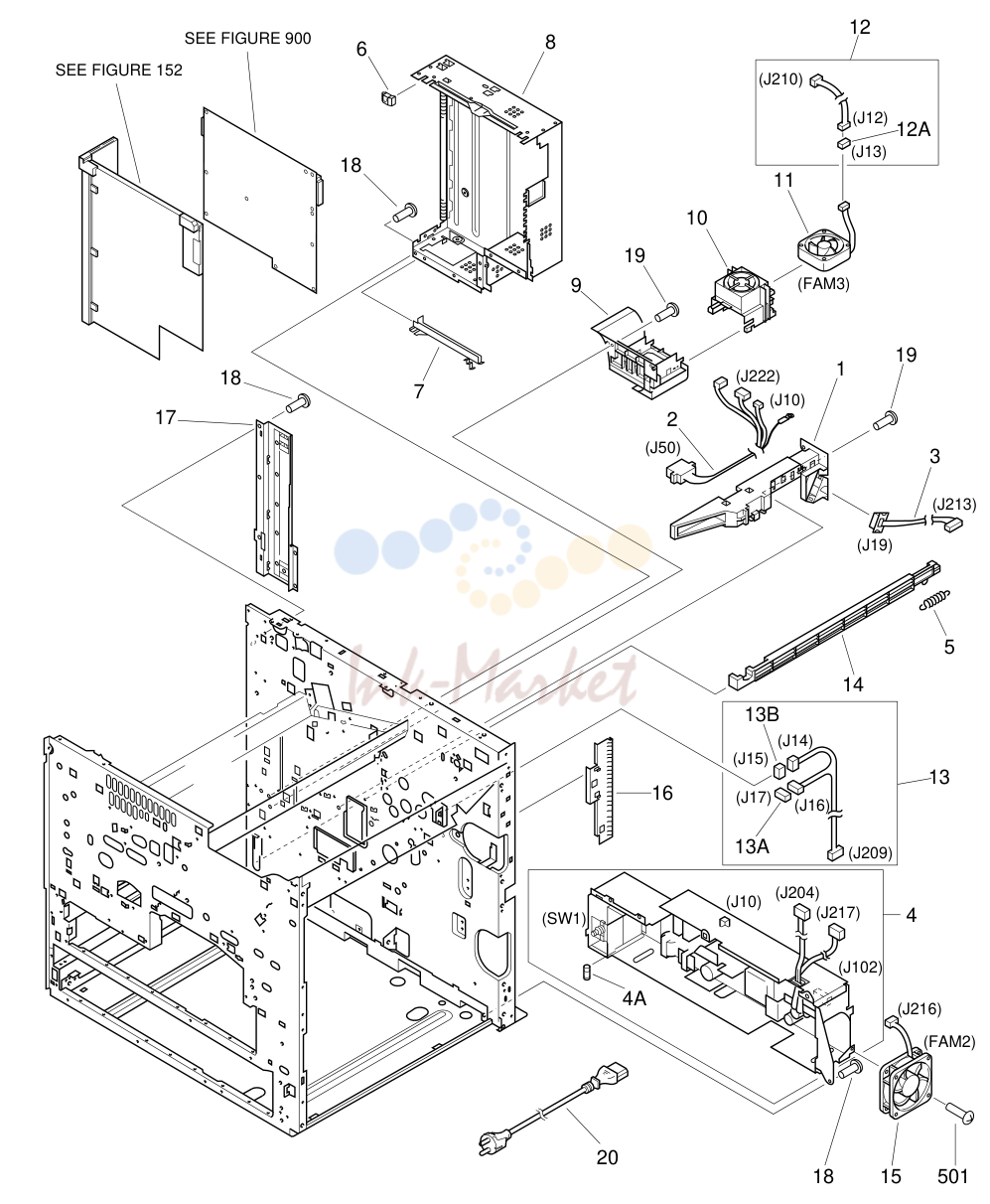

4. FIGURE 104

№	Артикул	Описание
104		- NPN RF INTERNAL COMPONENTS
1	RB2-3499-000 запросить цену →	1 COVER, CABLE
2	RG5-4381-000 запросить цену →	1 CABLE, FIXING, 1 J10, J50, J222
3	RG5-1850-000 запросить цену →	1 FIXING CABLE 2 J19, J213
4	RG5-4301-000 запросить цену →	1 POWER SUPPLY ASS'Y SW1, J10, J102, J204, J217
5	RS5-2465-000 запросить цену →	1 SPRING, TENSION
6	RB1-6930-000 запросить цену →	1 GUIDE, TRAY
7	RB1-6775-000 запросить цену →	1 GUIDE, SLIDE
8	RF5-2678-000 запросить цену →	1 COVER, SHIELD
9	RB1-6760-000 запросить цену →	1 DUCT A
10	RB1-6761-000 запросить цену →	1 DUCT B
11	RH7-1271-000 запросить цену →	1 FAN FAM3, J13
12	RG5-1921-000 запросить цену →	1 CABLE, FAN J12, J210
13	RG5-1928-000 запросить цену →	1 REGISTRATION CABLE J14, J16, J209
14	RB1-6970-000 запросить цену →	1 ROD, SWITCH
15	RH7-1266-000 запросить цену →	1 FAN FAM2, J216
16	RB1-6772-000 запросить цену →	1 PLATE, SHIELD
17	RF5-1464-020 запросить цену →	1 PLATE, SHIELD
18	XA9-0686-000 запросить цену →	19 SCREW, M3X6
19	XA9-0947-000 запросить цену →	3 SCREW, TP, M3X6
20	FH2-5761-000 запросить цену →	1 CORD, POWER
501	XB6-7300-007 запросить цену →	2 SCREW, TP, M3X30
141		- RG5-1875-000 1 FACE-UP SOLENOID ASS'Y
1	RB1-6698-000 запросить цену →	1 HOLDER, SOLENOID
2	RB1-6699-000 запросить цену →	1 LEVER, SOLENOID
3	RB1-6700-000 запросить цену →	1 ARM, LOCK, INTER
4	RB1-6702-000 запросить цену →	1 CUSHION, LEVER, 9.5X11
5	RH7-5123-000 запросить цену →	1 SOLENOID SL3, J1402
6	RS5-2492-000 запросить цену →	1 SPRING, TENSION
7	RS5-2493-000 запросить цену →	2 SPRING, TENSION
501	XB6-7300-409 запросить цену →	2 SCREW, TP, M3X4
502	XD3-1300-082 запросить цену →	1 PIN, SPRING
141-1		COPYRIGHT ª 1999 CANON INC. CANON LBP-3260 REV.0 JAN.1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
151		- RG5-4306-000 1 HIGH VOLTAGE POWER SUPPLY ASS'Y
1	RB1-6753-000 запросить цену →	1 SPRING, COMPRESSION
2	RB1-6756-020 запросить цену →	1 COVER, HVT
3	RB1-6757-000 запросить цену →	3 PIN, CONTACT
4	RB1-6758-000 запросить цену →	1 CASE, HIGH VOLTAGE
5	RB1-6759-000 запросить цену →	5 SPRING, COMPRESSION
6	RG5-4376-000 запросить цену →	1 HIGH VOLTAGE PCB ASS'Y
7	XA9-0605-000 запросить цену →	1 SCREW, M4X8

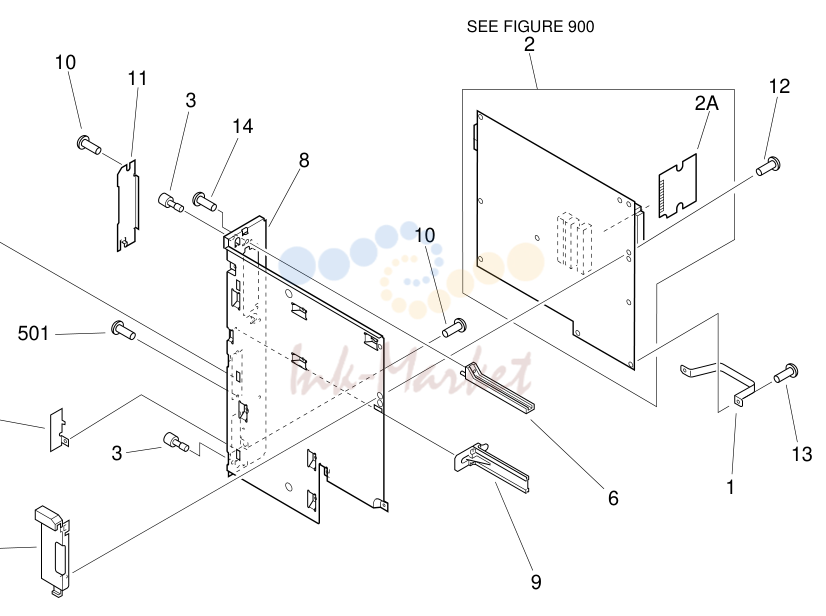

5. FIGURE 152

№	Артикул	Описание
152		- RG5-4313-000 1 VIDEO CONTROLLER ASS'Y
1	RB1-7070-000 запросить цену →	1 PLATE, GUARD
2	RG1-3942-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y SEE FIGURE
3	RB1-4886-000 запросить цену →	2 SCREW, M4X5
4	RB1-6927-000 запросить цену →	1 GUIDE, SLIDE
5	RB1-6928-000 запросить цену →	1 COVER, SLIDE
6	RB1-7067-000 запросить цену →	1 RAIL, GUIDE
7	RB1-7069-000 запросить цену →	1 PLATE, COVER
8	RB2-4212-000 запросить цену →	1 PLATE, GUIDE
9	RB1-7073-000 запросить цену →	1 RAIL, GUIDE
10	XA9-0836-000 запросить цену →	2 SCREW, TP, M3X6
11	RB1-7075-000 запросить цену →	1 PLATE, COVER
12	XA9-0615-000 запросить цену →	1 SCREW, M4X8
13	XA9-0386-000 запросить цену →	6 SCREW, M4X8
14	XA9-0615-000 запросить цену →	1 SCREW, M4X8
501	XB1-1301-007 запросить цену →	2 SCREW,MACH.,PAN HEAD,M3X10

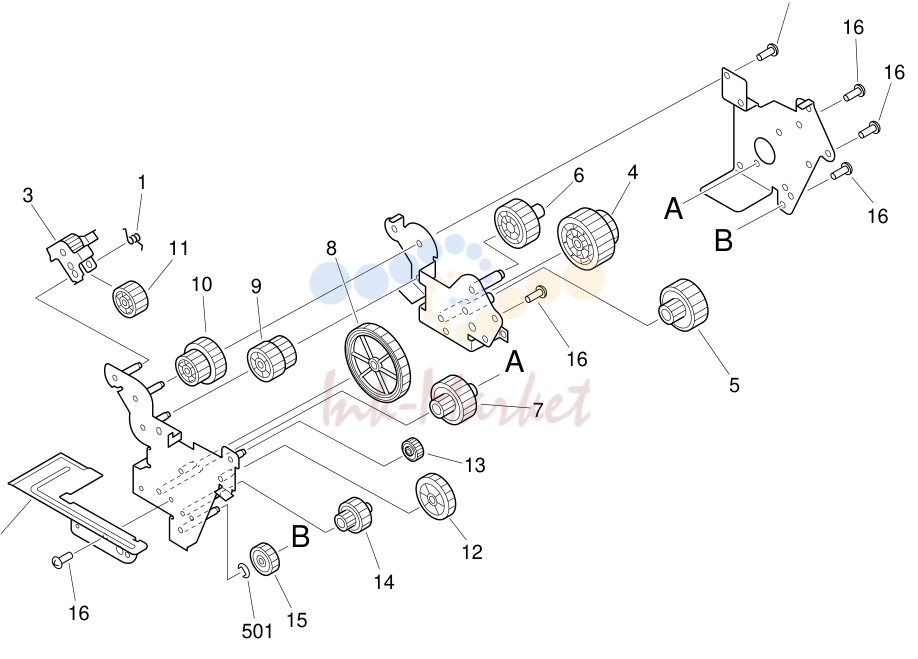

6. FIGURE 250

№	Артикул	Описание
250		- RG5-4365-000 1 PRINTER DRIVE ASS'Y
1	RB1-6517-000 запросить цену →	1 SPRING, TORSION
2	RB1-6518-030 запросить цену →	1 PLATE, GUIDE
3	RF5-2730-000 запросить цену →	1 COUPLER, FIXING
4	RS6-0510-000 запросить цену →	1 GEAR, 53T/94T
5	RS6-0511-000 запросить цену →	1 GEAR, 17T/56T
6	RS5-0729-000 запросить цену →	1 GEAR, 41T
7	RS6-0512-000 запросить цену →	1 GEAR, 23T/75T
8	RS6-0513-000 запросить цену →	1 GEAR, 71T
9	RS5-0722-000 запросить цену →	1 GEAR, 27T/30T
10	RS5-0723-000 запросить цену →	1 GEAR, 26T/39T
11	RS5-0724-000 запросить цену →	1 GEAR, 25T
12	RS5-0725-000 запросить цену →	1 GEAR, 39T
13	RS5-0726-000 запросить цену →	1 GEAR, 17T
14	RS5-0727-000 запросить цену →	1 GEAR, 19T/57T
15	RS5-0728-000 запросить цену →	1 GEAR, 31T
16	XA9-0267-000 запросить цену →	6 SCREW, TP, M3X6
501	XD2-1100-502 запросить цену →	1 RING, E

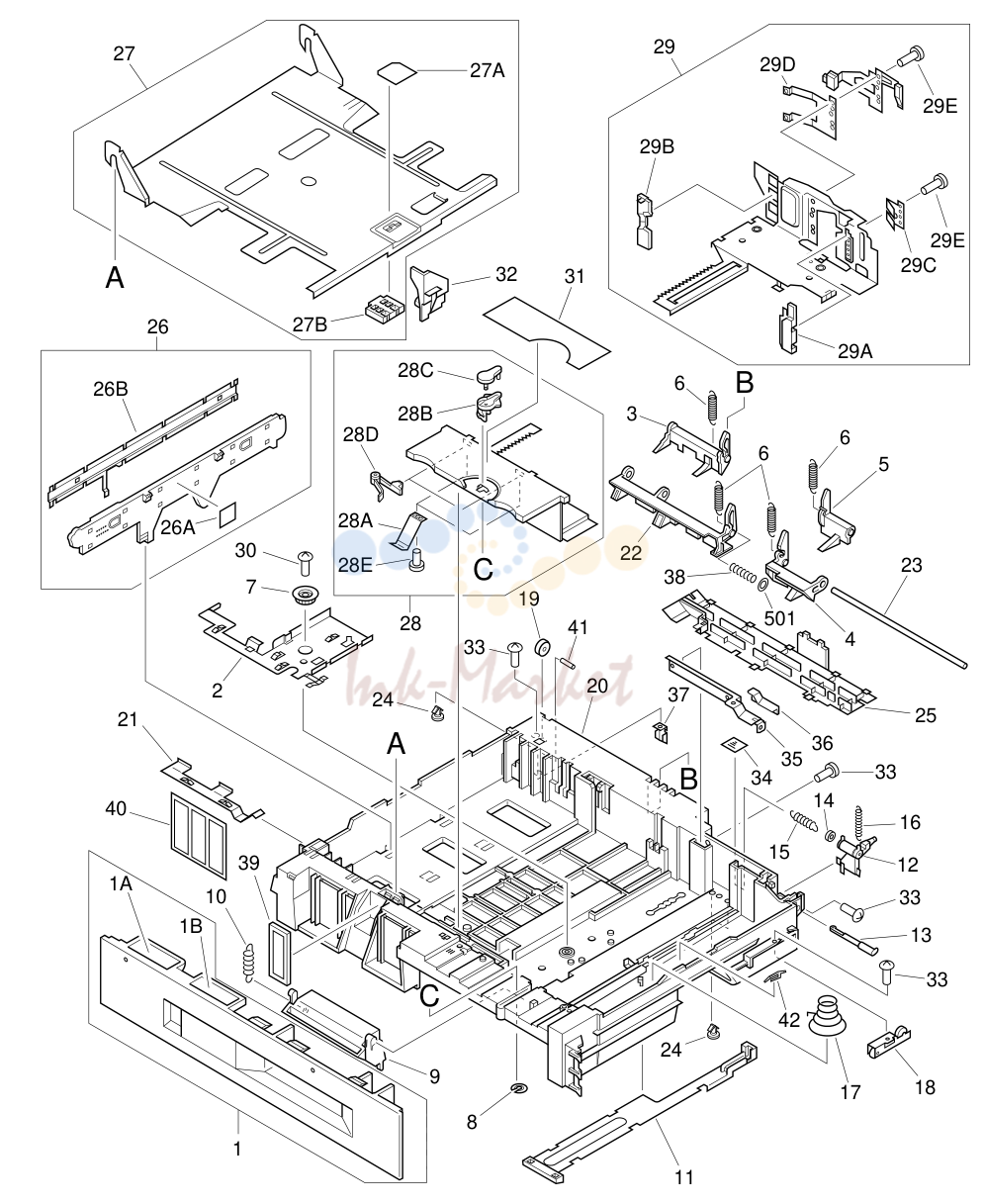

7. FIGURE 300

№	Артикул	Описание
300		- NPN RF CASSETTE (LOWER)
1	RF5-2006-000 запросить цену →	1 PANEL, FRONT
2	RB1-6875-020 запросить цену →	1 PLATE, GROUNDING
3	RB1-6877-000 запросить цену →	1 CAM, SIZE, B
4	RB1-6878-000 запросить цену →	1 CAM, SIZE, C
5	RB1-6879-000 запросить цену →	1 CAM, SIZE, D
6	RB1-6881-020 запросить цену →	4 SPRING, TENSION
7	RB1-6882-000 запросить цену →	1 GEAR, 20T
8	RB1-6883-000 запросить цену →	1 PLATE, LOCK
9	RB1-6884-000 запросить цену →	1 LATCH, CASSETTE
10	RB1-6885-000 запросить цену →	1 SPRING, TENSION
11	RB1-6887-000 запросить цену →	1 PLATE, CHANGING
12	RB1-6888-000 запросить цену →	1 ARM, SENSOR
13	RB1-6889-000 запросить цену →	1 SHAFT, LATCH
14	RB1-6890-000 запросить цену →	1 BUSHING
15	RB1-6891-000 запросить цену →	1 SPRING, TENSION
16	RB1-6892-000 запросить цену →	1 SPRING, TENSION
17	RB1-6893-000 запросить цену →	1 SPRING, COMPRESSION
18	RF5-2734-030 запросить цену →	1 ROLLER,
19	RB1-6895-000 запросить цену →	1 ROLLER
20	RB2-3589-000 запросить цену →	N 1 BODY, CASSETTE
21	RB1-6901-000 запросить цену →	1 PLATE, GROUNDING
22	RB1-6902-000 запросить цену →	1 CAM, SIZE, A
23	RB1-6903-000 запросить цену →	1 SHAFT, CAM
24	RB1-6904-000 запросить цену →	3 CLIP
25	RB1-6908-000 запросить цену →	1 COVER, SIZE CAM
26	RF5-2002-000 запросить цену →	1 PLATE, END
27	RF5-2712-000 запросить цену →	1 PLATE, PAPER LIFTING
28	RG5-3948-000 запросить цену →	1 PANEL, LIMIT
29	RG5-1910-000 запросить цену →	1 PANEL, LIMIT
30	XA9-0283-000 запросить цену →	1 SCREW, TP, M3X6
31	RS6-8035-000 запросить цену →	1 LABEL, OPERATION
32	RB1-6784-000 запросить цену →	1 PLATE, HOLDER
300		- 33 XA9-0866-000 4 SCREW, W/WASHER, M3X7
34	RS5-8593-000 запросить цену →	1 LABEL, CASSETTE
35	RB1-6912-000 запросить цену →	1 PLATE, REINFORCEMENT
36	RB1-6913-000 запросить цену →	1 COVER, PROTECTIVE
37	RB1-6917-000 запросить цену →	1 STOPPER, TRAY
38	RB1-6916-000 запросить цену →	1 SPRING, COMPRESSION
39	RB1-6894-000 запросить цену →	1 PLATE, CASSETTE SIZE DISPLAY
40	RS5-8611-000 запросить цену →	1 LABEL, CASSETTE SIZE DISPLAY A4/B4, LTR/LGL
41	XD9-0170-000 запросить цену →	1 PIN, DOWEL
42	RB2-3593-000 запросить цену →	1 GUIDE, NIP
501	XD1-1105-233 запросить цену →	1 WASHER, SHIM
300-3		COPYRIGHT ª 1999 CANON INC. CANON LBP-3260 REV.0 JAN.1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

8. FIGURE 301

№	Артикул	Описание
301		- NPN RF CASSETTE (UPPER)
1	RF5-2005-000 запросить цену →	1 PANEL, FRONT
2	RB2-3588-000 запросить цену →	N 1 BODY, CASSETTE
3	RB1-6874-000 запросить цену →	1 PLATE, GROUNDING
4	RB1-6875-020 запросить цену →	1 PLATE, GROUNDING
5	RB1-6876-000 запросить цену →	1 CAM, SIZE, A
6	RB1-6877-000 запросить цену →	1 CAM, SIZE, B
7	RB1-6878-000 запросить цену →	1 CAM, SIZE, C
8	RB1-6879-000 запросить цену →	1 CAM, SIZE, D
9	RB1-6880-000 запросить цену →	1 SHAFT, CAM
10	RB1-6881-020 запросить цену →	4 SPRING, TENSION
11	RB1-6882-000 запросить цену →	1 GEAR, 20T
12	RB1-6883-000 запросить цену →	1 PLATE, LOCK
13	RB1-6884-000 запросить цену →	1 LATCH, CASSETTE
14	RB1-6885-000 запросить цену →	1 SPRING, TENSION
15	RB1-6887-000 запросить цену →	1 PLATE, CHANGING
16	RB1-6888-000 запросить цену →	1 ARM, SENSOR
17	RB1-6889-000 запросить цену →	1 SHAFT, LATCH
18	RB1-6890-000 запросить цену →	1 BUSHING
19	RB1-6891-000 запросить цену →	1 SPRING, TENSION
20	RB1-6892-000 запросить цену →	1 SPRING, TENSION
21	RB1-6893-000 запросить цену →	1 SPRING, COMPRESSION
22	RF5-2734-030 запросить цену →	1 ROLLER,
23	RB1-6895-000 запросить цену →	1 ROLLER
24	RB1-6904-000 запросить цену →	3 CLIP
25	RB1-6907-000 запросить цену →	1 COVER, SIZE CAM
26	RF5-2002-000 запросить цену →	1 PLATE, END
27	RF5-2712-000 запросить цену →	1 PLATE, PAPER LIFTING
28	RG5-3948-000 запросить цену →	1 PANEL, LIMIT
29	RG5-1910-000 запросить цену →	1 PANEL, LIMIT
30	XA9-0283-000 запросить цену →	1 SCREW, TP, M3X6
31	RS6-8035-000 запросить цену →	1 LABEL, OPERATION
32	RB1-6784-000 запросить цену →	1 PLATE, HOLDER
33	XA9-0866-000 запросить цену →	4 SCREW, W/WASHER, M3X7
301		- 34 RS5-8593-000 1 LABEL, CASSETTE
35	RB1-6911-000 запросить цену →	1 PLATE, REINFORCEMENT
36	RB1-6913-000 запросить цену →	1 COVER, PROTECTIVE
37	RB1-6917-000 запросить цену →	1 STOPPER, TRAY
38	RB1-6916-000 запросить цену →	1 SPRING, COMPRESSION
39	RB1-6894-000 запросить цену →	1 PLATE, CASSETTE SIZE DISPLAY
40	RS5-8610-000 запросить цену →	1 LABEL, CASSETTE SIZE DISPLAY A4/B4, LTR/LGL
41	XD9-0170-000 запросить цену →	1 PIN, DOWEL
42	RB2-3593-000 запросить цену →	1 GUIDE, NIP
501	XD1-1105-233 запросить цену →	1 WASHER, SHIM
301-3		COPYRIGHT ª 1999 CANON INC. CANON LBP-3260 REV.0 JAN.1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

9. FIGURE 310

№	Артикул	Описание
310		- RG5-4334-000 1 PAPER PICK-UP ASS'Y
1	RS5-2477-000 запросить цену →	2 SPRING, TORSION
2	RB1-7085-000 запросить цену →	3 PIN
3	RB1-6580-000 запросить цену →	2 PLATE, GROUNDING
4	RB1-6581-000 запросить цену →	1 ROLLER, SECOND-PASS
5	RB1-6582-020 запросить цену →	1 PLATE, GUIDE, UPPER
6	RB1-6583-000 запросить цену →	1 GUIDE, OPEN/CLOSE
7	RB1-6585-000 запросить цену →	2 HOLDER, ROLLER
8	RB1-6586-000 запросить цену →	2 SHAFT, FRONT
9	RB2-3587-000 запросить цену →	2 FLAG, PAPER SENSING
10	RB2-3581-000 запросить цену →	2 LIMITER, TORQUE
11	RB2-3512-000 запросить цену →	1 SPRING, TORSION
12	RB1-6590-000 запросить цену →	1 LEVER, GUIDE
13	RB1-6591-000 запросить цену →	2 ROD, RELEASE
14	RB1-6600-000 запросить цену →	1 PLATE, GROUNDING
15	RB1-6601-000 запросить цену →	1 LEVER, OPEN/CLOSE
16	RB1-6569-030 запросить цену →	2 SHAFT, SEPARATION
17	RF5-1423-000 запросить цену →	2 SHAFT, CONNECTING
18	RF5-1424-000 запросить цену →	2 LIFTER
19	RB2-3580-000 запросить цену →	1 GUIDE
20	RF5-1834-000 запросить цену →	4 ROLLER, FEED
21	RF5-2708-000 запросить цену →	2 ROLLER, PICK-UP
22	RB1-6528-000 запросить цену →	2 SPRING, LEAF
23	RB1-6543-000 запросить цену →	1 LEVER, OPEN/CLOSE SENSING
24	RB1-6544-000 запросить цену →	2 LINK, LIFTER
25	RB1-6545-000 запросить цену →	1 BLOCK, PICK-UP LOCK, UPPER
26	RB1-6546-000 запросить цену →	1 BLOCK, PICK-UP LOCK, LOWER
27	RB1-6547-000 запросить цену →	1 TRIGGER, LIFTER, UPPER
28	RB1-6548-000 запросить цену →	1 TRIGGER, LIFTER, LOWER
29	RB1-6549-000 запросить цену →	1 ARM, LIFTER, UPPER
30	RB1-6550-000 запросить цену →	1 ARM, LIFTER, LOWER
31	RB1-6551-000 запросить цену →	2 ARM, CONNECTING
32	RF5-1414-000 запросить цену →	1 PLATE, GEAR
33	RF5-1415-000 запросить цену →	2 LEVER, LOCK, REAR
34	RF5-1417-000 запросить цену →	1 CAM, LIFT UP, UPPER
35	RF5-1418-000 запросить цену →	1 CAM, LIFT UP, LOWER
36	RB1-6539-000 запросить цену →	2 DAMPER
37	RB1-6538-000 запросить цену →	2 CLAW, LEFTER ARM
38	RS5-2476-020 запросить цену →	2 SPRING, TENSION
39	RS5-2476-020 запросить цену →	2 SPRING, TENSION
40	RB1-6540-000 запросить цену →	2 CLAW, LIFTER LOCK
41	RB1-6541-000 запросить цену →	2 LEVER, LEAD
42	RS5-2478-000 запросить цену →	2 SPRING, TENSION
43	RS5-2479-000 запросить цену →	3 SPRING, TENSION
44	RB1-6535-000 запросить цену →	1 CAM, PAPER PICK-UP
45	RB1-6552-000 запросить цену →	1 GUIDE, CABLE
46	RB1-6555-000 запросить цену →	1 CROSSMEMBER, UPPER
47	RB1-6556-000 запросить цену →	1 HOLDER, SENSOR
310		- 48 RB1-6557-000 1 FLAG, PAPER SENSING
49	RB1-6558-020 запросить цену →	1 SPRING, TORSION
50	RF5-2001-000 запросить цену →	4 ROLLER
51	RG5-1859-000 запросить цену →	1 CABLE, PICK-UP SENSOR J13, J1205
52	WG8-0291-000 запросить цену →	1 IC, TLP1230, PHOTO INTERRUPTER PS2, J13
53	XA9-0302-000 запросить цену →	2 SCREW, TP, M3X8
54	RB1-6559-000 запросить цену →	1 CROSSMEMBER, GUIDE, UPPER
55	RB1-6560-000 запросить цену →	1 BLOCK, SUPPORT, UPPER
56	RB1-6561-000 запросить цену →	1 ROLLER, PAPER FEED
57	RB1-6594-000 запросить цену →	1 HOLDER, ROLLER
58	RB1-6595-000 запросить цену →	2 ROLLER
59	RB1-6596-000 запросить цену →	1 SHAFT, ROLLER
60	RS5-0736-000 запросить цену →	1 GEAR, 16T
61	RS5-0737-000 запросить цену →	1 GEAR, 40T
62	RS5-0734-000 запросить цену →	1 GEAR, 100T
63	RS5-2475-000 запросить цену →	1 SPRING, COMPRESSION
64	RS5-1009-000 запросить цену →	2 BUSHING
65	RB1-6562-000 запросить цену →	1 CROSSMEMBER, GUIDE, LOWER
66	RB1-6563-000 запросить цену →	1 BLOCK, SUPPORT, LOWER
67	RS5-1009-000 запросить цену →	2 BUSHING
68	RB1-6564-000 запросить цену →	1 GUIDE, PAPER PICK-UP, LOWER
69	RB1-6597-000 запросить цену →	1 BLOCK, ROLLER SUPPORT, UPPER
70	RB1-6598-000 запросить цену →	1 ROLLER, PAPER FEED, UPPER
71	RF5-2001-000 запросить цену →	4 ROLLER
72	RS5-0736-000 запросить цену →	1 GEAR, 16T
73	RS5-0746-000 запросить цену →	1 GEAR, 21T
74	RG5-4338-000 запросить цену →	1 PAPER PICK-UP COVER ASS'Y
75	RG5-1861-000 запросить цену →	1 CABLE, PAPER PICK-UP J219, J1201
76	RH7-1350-000 запросить цену →	1 MOTOR, STEPPING SMT1, J1202
77	RH7-5188-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL2, J1204
78	RS5-0732-020 запросить цену →	2 GEAR, 31T
79	RS5-0733-000 запросить цену →	2 GEAR, 20T/41T
80	RS5-0739-000 запросить цену →	2 GEAR, 38T
81	RS5-0740-000 запросить цену →	2 GEAR, 18T
82	RS5-0741-000 запросить цену →	1 GEAR, 27T/36T
83	RS5-0742-000 запросить цену →	1 GEAR, 57T
84	RS5-0743-000 запросить цену →	1 GEAR, 20T
310-5		COPYRIGHT ª 1999 CANON INC. CANON LBP-3260 REV.0 JAN.1999 PRINTED IN JAPAN [IMPRIME AU JAPON]
310		- 85 RS5-0744-000 2 GEAR, 23T
86	RS5-0745-000 запросить цену →	2 GEAR, 31T
87	RS5-1004-000 запросить цену →	2 BUSHING
88	RS5-2481-000 запросить цену →	2 SPRING, TENSION
89	RS5-2482-000 запросить цену →	4 SPRING, TENSION
90	RS5-2484-020 запросить цену →	2 SPRING, TENSION
91	XA9-0836-000 запросить цену →	7 SCREW, TP, M3X6
92	RG5-1860-030 запросить цену →	1 PAPER PICK-UP PCB ASS'Y SEE FIGURE
93	RB1-6570-000 запросить цену →	2 ARM, SEPARATION
94	RB1-6571-000 запросить цену →	2 JOINT
95	RS5-2480-000 запросить цену →	2 SPRING, COMPRESSION
96	RS5-0735-000 запросить цену →	1 GEAR, 32T
97	RB1-6565-000 запросить цену →	2 JOINT
98	XA9-0686-000 запросить цену →	7 SCREW, M3X6
99	XA9-0863-000 запросить цену →	1 SCREW, RS, M3X6
501	XB4-7401-007 запросить цену →	6 SCREW,TAPPING,PAN HEAD,M4X10
502	XD2-1100-502 запросить цену →	13 RING, E
503	XD2-1100-642 запросить цену →	2 RING, E
504	XD3-1200-122 запросить цену →	2 PIN, SPRING
505	XD3-2200-122 запросить цену →	4 PIN, DOWEL
506	XB1-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
507	XD3-1200-102 запросить цену →	2 PIN, SPRING
508	XD2-1100-402 запросить цену →	2 RING, E

10. FIGURE 320

№	Артикул	Описание
320		- RG5-4303-000 1 REGISTRATION ROLLER ASS'Y
1	RB1-6402-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
2	RB1-6404-000 запросить цену →	1 ROLLER, REGISTRATION
3	RF5-2681-000 запросить цену →	1 ROLLER, REGISTRATION, LOWER
4	RB1-6406-000 запросить цену →	1 PLATE, GUIDE
5	RB1-6436-000 запросить цену →	1 SPRING, LEAF
6	RF5-2680-000 запросить цену →	1 PLATE, GUIDE
7	RH7-5187-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1, J17
8	RS5-0705-000 запросить цену →	1 GEAR, 28T
9	RS6-0515-000 запросить цену →	1 GEAR, 32T
10	RS5-0707-000 запросить цену →	1 GEAR, 18T
11	RS5-1175-000 запросить цену →	2 BUSHING
12	RS5-1176-000 запросить цену →	2 BUSHING
13	RS5-2461-000 запросить цену →	2 SPRING, TENSION
14	XA9-0434-000 запросить цену →	2 SCREW, TP, M3X4
15	XA9-0702-000 запросить цену →	1 SCREW, W/WASHER, M3X6
16	RB2-3502-000 запросить цену →	1 HOLDER, JAM CLEARING
501	XD2-1100-502 запросить цену →	3 RING, E
502	XD2-1100-642 запросить цену →	2 RING, E

11. FIGURE 330

№	Артикул	Описание
330		- RG5-4305-000 1 PAPER FEED ASS'Y
1	RB1-2253-000 запросить цену →	6 ROLLER, FEED
2	WG8-0291-000 запросить цену →	1 IC, TLP1230, PHOTO INTERRUPTER PS1, J11
3	RB1-6409-000 запросить цену →	1 SPRING, TORSION
4	RB1-6411-020 запросить цену →	1 GUIDE, FEEDER
5	RB1-6412-000 запросить цену →	1 PLATE, TERMINAL
6	RB1-6413-000 запросить цену →	1 SHEET, INSULATING
7	RB2-3503-000 запросить цену →	1 BLOCK, SHAFT HOLDING, FRONT
8	RB2-3504-000 запросить цену →	1 BLOCK, SHAFT HOLDING, REAR
9	RB1-6416-000 запросить цену →	1 SPRING, LEAF
10	RB1-6417-000 запросить цену →	1 ARM, SENSOR
11	RH9-0737-000 запросить цену →	1 VARISTOR
12	RF5-1391-000 запросить цену →	N 1 FRAME, TRANSFER
13	RG5-1843-000 запросить цену →	1 REGIST. SENSOR CABLE ASS'Y J11, J15
14	RS6-2072-000 запросить цену →	1 SPRING, COMPRESSION
15	RS5-2464-000 запросить цену →	2 SPRING, COMPRESSION
16	RS6-2073-000 запросить цену →	1 SPRING, COMPRESSION

12. FIGURE 340

№	Артикул	Описание
340		- RG5-4330-000 1 MULTI-PURPOSE PICK-UP ASS'Y
1	RB1-6726-000 запросить цену →	1 FRAME, FRONT
2	RB2-3570-000 запросить цену →	1 FRAME, REAR
3	RB1-6728-000 запросить цену →	1 FRAME, UPPER
4	RB1-6729-000 запросить цену →	1 FRAME, LOWER
5	RB1-9526-000 запросить цену →	1 ROLLER, MP TRAY PICK-UP
6	RB2-3569-000 запросить цену →	1 HOLDER, SEPARATION PAD
7	RB1-9533-000 запросить цену →	1 ARM, STOP
8	RB1-6733-000 запросить цену →	1 ARM, SENSOR
9	RB1-6734-000 запросить цену →	1 FLAG, SENSOR
10	RB1-6735-000 запросить цену →	1 COVER, SPRING
11	RB2-3572-000 запросить цену →	1 PLATE, CONTINUITY,
12	RB1-6737-000 запросить цену →	1 PLATE, CONTINUITY,
13	RB1-6738-000 запросить цену →	1 SPRING, TORSION
14	RB1-6739-000 запросить цену →	1 SPRING, TORSION
15	RB1-6740-000 запросить цену →	1 SPRING, TORSION
16	RB1-6746-000 запросить цену →	1 CROSSMEMBER
17	RB1-6748-000 запросить цену →	1 PLATE, CONTINUITY,
18	RF5-2703-000 запросить цену →	1 PAD, SEPARATION
19	RB1-9554-000 запросить цену →	1 COVER, DRIVE
20	RS6-0030-000 запросить цену →	1 GEAR, 45T
21	RS6-0032-000 запросить цену →	1 GEAR, 23T
22	RB1-9557-000 запросить цену →	1 SPRING, LEAF
23	RB1-9555-000 запросить цену →	1 ARM, AUXILIARY
24	RB1-9558-000 запросить цену →	1 PLATE, CONTINUITY
25	RB1-9556-000 запросить цену →	1 SHAFT, PICK-UP
26	XA9-0614-000 запросить цену →	2 SCREW, M3X8
27	RF5-1946-000 запросить цену →	1 PLATE, DRIVE
28	RH7-5121-020 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL3, J1303
29	RH7-5167-000 запросить цену →	1 SOLENOID SL2, J1302
30	RS6-0031-000 запросить цену →	1 GEAR, 20T/23T
31	XA9-0924-000 запросить цену →	2 SCREW, W/WASHER, M3X8
32	RS5-1021-000 запросить цену →	1 BUSHING
33	RS5-2702-000 запросить цену →	1 SPRING, TENSION
34	RH7-1397-000 запросить цену →	1 FAN FAM5, J35
35	RB1-2152-000 запросить цену →	1 ROLLER, ARM
36	RB1-6721-000 запросить цену →	1 ARM, FRONT
37	RB1-6722-000 запросить цену →	1 ARM, REAR
38	RB1-6723-000 запросить цену →	1 HOLDER, ROLLER
39	RF5-1454-000 запросить цену →	1 PLATE, MIDDLE
40	XA9-0947-000 запросить цену →	1 SCREW, TP, M3X6
41	RG5-4332-000 запросить цену →	1 CABLE, ENVELOPE FEEDER J24, J1304
42	RG5-4333-000 запросить цену →	1 CABLE, MULTI-PURPOSE J34, J214, J229, J1301
43	RS5-2497-000 запросить цену →	1 SPRING, COMPRESSION
44	RS6-2075-000 запросить цену →	1 SPRING, COMPRESSION
45	RG5-1884-000 запросить цену →	1 MULTI-PURPOSE TRAY PCB ASS'Y SEE FIGURE
46	RS5-1119-000 запросить цену →	1 BUSHING
47	VS1-5057-003 запросить цену →	1 CONNECTOR, 3P
48	RB2-3571-000 запросить цену →	1 DUCT, FAN
340		- 49 RB2-3573-000 1 CLAMP, CABLE
50	WT2-5026-000 запросить цену →	1 CLIP, CABLE
501	XB4-7401-007 запросить цену →	11 SCREW,TAPPING,PAN HEAD,M4X10
502	XD2-1100-402 запросить цену →	1 RING, E
503	XD2-1100-642 запросить цену →	1 RING, E
340-3		COPYRIGHT ª 1999 CANON INC. CANON LBP-3260 REV.0 JAN.1999 PRINTED IN JAPAN [IMPRIME AU JAPON]

13. FIGURE 341

№	Артикул	Описание
341		- RG5-2407-030 1 MULTI-PURPOSE TRAY ASS'Y
1	RB1-6962-000 запросить цену →	1 COVER, TRAY
2	RB1-6963-000 запросить цену →	1 TRAY, SUB
3	RF5-1745-020 запросить цену →	1 TRAY
4	RF5-1746-000 запросить цену →	1 BLOCK, SIZE, LEFT
5	RF5-1747-000 запросить цену →	1 BLOCK, SIZE, RIGHT
6	RS5-0764-000 запросить цену →	1 GEAR, 20T
7	XA9-0851-000 запросить цену →	1 SCREW, TP, M3X8
8	XD9-0154-000 запросить цену →	1 WASHER, SHIM
501	XD1-1105-231 запросить цену →	1 WASHER, SHIM

14. FIGURE 350

№	Артикул	Описание
350		- RG5-2410-020 1 DELIVERY ASS'Y
1	RB1-6662-000 запросить цену →	6 ROLLER
2	RB1-6663-000 запросить цену →	6 SPRING
3	RB1-6666-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
4	RB1-6968-000 запросить цену →	1 FRAME
5	RB1-6686-000 запросить цену →	1 ROLLER, DELIVERY
6	RB1-6687-000 запросить цену →	1 ROLLER, FEEDER
7	RB1-6688-000 запросить цену →	1 PULLEY, IDLER
8	RB1-6689-000 запросить цену →	1 GUIDE, UPPER
9	RB1-6690-000 запросить цену →	1 GUIDE, FEEDER
10	RB1-6691-000 запросить цену →	1 CROSSMEMBER, DELIVERY
11	RB1-6692-000 запросить цену →	1 LEVER, PAPER SENSING
12	RB1-6693-020 запросить цену →	1 LEVER, PAPER HEIGHT
13	RB1-6694-000 запросить цену →	1 PLATE, GROUNDING
14	RB1-6695-000 запросить цену →	1 DUCT, FAN
15	RB1-6696-000 запросить цену →	2 FLANGE, PULLEY
16	RB1-6969-000 запросить цену →	1 COVER, SWING LIMIT
17	RB1-6701-000 запросить цену →	1 PLATE, FAN GROUNDING
18	RB1-9644-000 запросить цену →	6 HOLDER, ROLLER
19	RB1-6679-000 запросить цену →	6 ROLLER
20	RS5-2491-000 запросить цену →	6 SPRING, COMPRESSION
21	RB1-6681-000 запросить цену →	2 HOLDER, ROLLER
22	RB1-6680-000 запросить цену →	2 ROLLER
23	RS5-2491-000 запросить цену →	2 SPRING, COMPRESSION
24	RF5-1449-020 запросить цену →	1 FACE-DOWN DELIVERY DRIVE ASS'Y
25	RH7-1289-000 запросить цену →	1 FAN FAM4, J26
26	RS5-1060-000 запросить цену →	2 BUSHING
27	RS5-1101-000 запросить цену →	2 BUSHING, CONDUCTIVE
28	RS5-3094-000 запросить цену →	1 PULLEY, 14T
29	RS5-3095-000 запросить цену →	1 PULLEY, 15T/GEAR, 20T
30	XA9-0686-000 запросить цену →	2 SCREW, M3X6
31	RB1-6703-000 запросить цену →	2 GUIDE, DELIVERY
32	VS1-5057-003 запросить цену →	1 CONNECTOR, 3P J25
33	RB1-6704-000 запросить цену →	1 PLATE, STATIC CHARGE
501	XB4-7401-009 запросить цену →	1 SCREW,TAPPING,PAN HEAD,M4X10
502	XD2-1100-402 запросить цену →	4 RING, E

15. FIGURE 351

№	Артикул	Описание
351		- RG5-4780-000 1 DELIVERY FRAME ASS'Y
1	RB9-0248-000 запросить цену →	1 FRAME, DELIVERY
2	RB9-0249-000 запросить цену →	1 GUIDE, FEEDER
3	RB9-0250-000 запросить цену →	1 ROLLER, DELIVERY
4	RB9-0251-000 запросить цену →	1 PLATE, STATIC CHARGE
5	RB9-0256-000 запросить цену →	1 LEVER
6	RB1-6662-000 запросить цену →	6 ROLLER
7	RB1-6663-000 запросить цену →	6 SPRING
8	RB1-9780-000 запросить цену →	1 GUIDE, PAPER, DELIVERY
9	RB9-0254-000 запросить цену →	1 PIN, FLAPPER
10	RB1-6666-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
11	RF9-1249-000 запросить цену →	1 FACE-UP DELIVERY DRIVE ASS'Y
12	RB2-3554-000 запросить цену →	1 DEFLECTOR
13	RB2-3555-000 запросить цену →	2 CUSHION
14	RB1-6655-000 запросить цену →	2 SPRING, TORSION
15	RB2-3553-000 запросить цену →	1 FLAPPER, FACE-UP
16	RA9-1127-000 запросить цену →	1 GEAR, 20T
17	RS5-1060-000 запросить цену →	1 BUSHING
18	RS5-1101-000 запросить цену →	1 BUSHING, CONDUCTIVE
19	RS5-2489-000 запросить цену →	1 SPRING, COMPRESSION
20	RS5-2490-000 запросить цену →	1 SPRING, TENSION
21	RB2-3560-000 запросить цену →	1 ROLLER
501	XB4-7401-009 запросить цену →	3 SCREW,TAPPING,PAN HEAD,M4X10
502	XD2-1100-402 запросить цену →	2 RING, E
