Canon LBP 3200 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF PACKAGE COMPONENTS
3. NPN RF EXTERNAL COVERS,PANELS,ETC
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF INTERNAL COMPONENTS 4
8. NPN RF INTERNAL COMPONENTS (5)
9. NPN RF POWER CORD TERMINAL ASSEMBLY
10. NPN RF CASSETTE

1. Contents

№	Артикул	Альт. артикул	Описание
001			PACKAGE COMPONENTS ...................................................2-2
100			EXTERNAL COVERS,PANELS,ETC ....................................2-3
101			INTERNAL COMPONENTS 1 ...............................................2-5
102			INTERNAL COMPONENTS 2 ...............................................2-7
103			INTERNAL CONPONENTS 3 ................................................2-9
104			INTERNAL COMPONENTS 4 .............................................2-11
105			INTERNAL COMPONENTS 5 .............................................2-13
110			POWER CORD TERMINAL ASSEMBLY ............................2-15
300			CASSETTE ..........................................................................2-17
001			PACKAGE COMPONENTS................................................................................2-2
100			EXTERNAL COVERS,PANELS,ETC.................................................................2-3
101			INTERNAL COMPONENTS 1............................................................................2-5
102			INTERNAL COMPONENTS 2............................................................................2-7
103			INTERNAL CONPONENTS 3.............................................................................2-9
104			INTERNAL COMPONENTS 4..........................................................................2-11
105			INTERNAL COMPONENTS 5..........................................................................2-13
110			POWER CORD TERMINAL ASSEMBLY.........................................................2-15

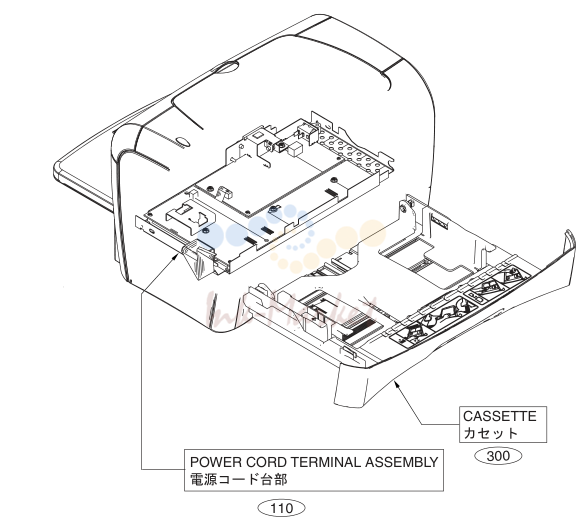

2. NPN RF PACKAGE COMPONENTS

№	Артикул	Описание
1	FH5-3456-020 запросить цену →	1 CD-ROM, USERSOFTWARE LBP3200 JPN
1	FH5-3457-000 запросить цену →	1 CD-ROM, USERSOFTWARE
1	FH5-3458-020 запросить цену →	1 CD-ROM, USERSOFTWARE
1	FH5-3716-020 запросить цену →	1 CD-ROM, USER SOFTWARE LBP3210 JPN

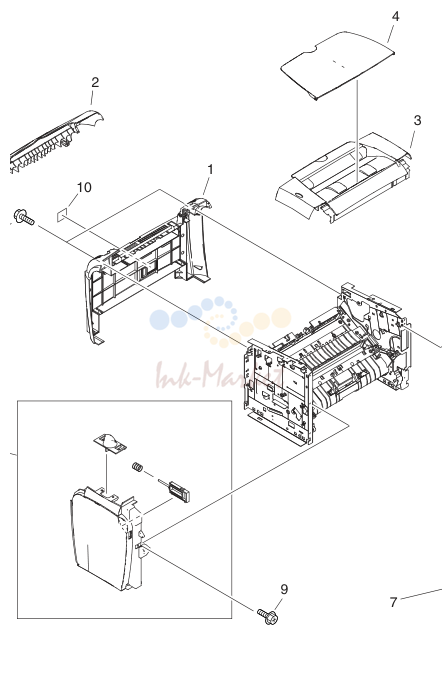

3. NPN RF EXTERNAL COVERS,PANELS,ETC

№	Артикул	Описание
1	FC5-4780-000 запросить цену →	1 COVER, REAR
2	FC5-4856-000 запросить цену →	1 COVER, FACE-UP
3	FL2-1051-040 запросить цену →	1 COVER, TOP LBP3200
3	FC5-4857-000 запросить цену →	1 COVER, TOP LBP3210
4	FC5-4858-000 запросить цену →	1 TRAY, AUXILIARY LBP3200
4	FC5-7526-000 запросить цену →	1 TRAY, AUXILIARY LBP3210
5	FC5-4885-000 запросить цену →	1 SWITCH, MAIN
6	FC5-4925-000 запросить цену →	1 COVER, RIGHT LBP3200
6	FC5-7542-000 запросить цену →	1 COVER, RIGHT LBP3210
7	FM2-1061-000 запросить цену →	1 FRONT COVER UNIT LBP3200 100V
7	FM2-1847-000 запросить цену →	1 FRONT COVER UNIT LBP3210 100V
7	FM2-1060-000 запросить цену →	1 FRONT COVER UNIT LBP3200 120V/220V
8	FM2-1077-020 запросить цену →	1 LEFT COVER UNIT LBP3200
8	FM2-1848-020 запросить цену →	1 LEFT COVER UNIT LBP3210
9	XA9-1386-000 запросить цену →	4 SCREW,RS,M3X8
10	FC6-3960-000 запросить цену →	1 LABEL, GROUNDING LBP3210

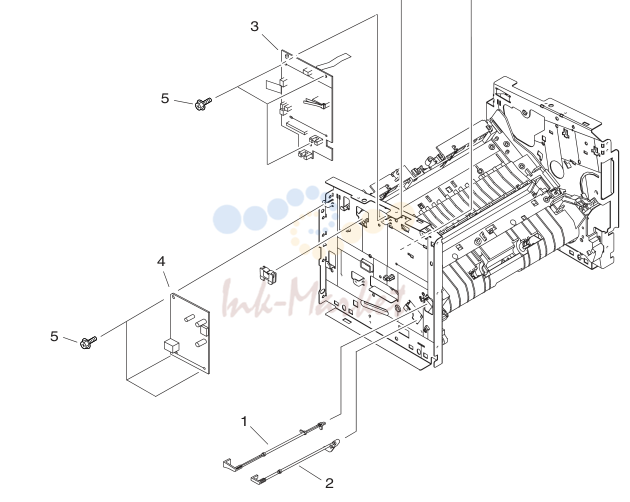

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FC5-4808-000 запросить цену →	1 FLAG, MANUAL FEED SENSOR
2	FC5-4814-020 запросить цену →	1 FLAG, CASSETTE SENSOR
3	FM5-5341-000 запросить цену →	1 ENGINE CONTROLLER PCB ASSEMBLY 100V,120V
3	FM5-5302-000 запросить цену →	1 ENGINE CONTROLLER PCB ASSEMBLY LBP3210 100V
3	FM5-5342-000 запросить цену →	1 ENGINE CONTROLLER PCB ASSEMBLY 220V
4	FM5-5343-000 запросить цену →	1 CAPT PCB UNIT LBP3200
4	FG3-3805-040 запросить цену →	1 CAPT PCB UNIT LBP3210
5	XA9-1386-000 запросить цену →	6 SCREW,RS,M3X8

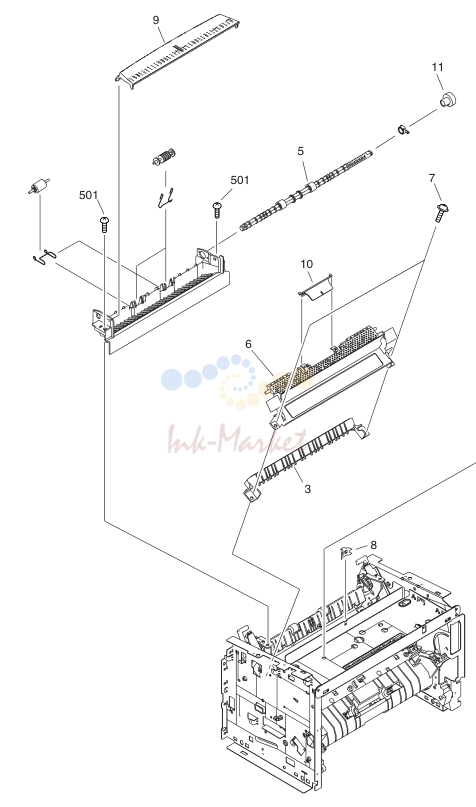

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC5-4775-000 запросить цену →	1 ARM, LASER SHUTTER
2	FM2-1853-000 запросить цену →	1 LASER/SCANNER UNIT LBP3200 100V/120V
2	FM2-1088-000 запросить цену →	1 LASER/SCANNER UNIT LBP3210 100V
3	FC5-4833-000 запросить цену →	1 GUIDE, FIXING ENTRANCE
4	XA9-1386-000 запросить цену →	4 SCREW,RS,M3X8
5	FL2-1043-000 запросить цену →	1 ROLLER, FACE-DOWN DELIVERY
6	FL2-1050-000 запросить цену →	1 COVER, FIXING
7	XA9-1502-000 запросить цену →	2 SCREW,W/WASHER,M4
8	FC5-4778-000 запросить цену →	1 PLATE, GROUNDING
9	FC5-4821-000 запросить цену →	1 COVER, DELIVERY
10	FC5-4850-000 запросить цену →	1 FLAG, ROLL PREVENTION
11	FU5-0699-000 запросить цену →	1 GEAR, 19T
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8

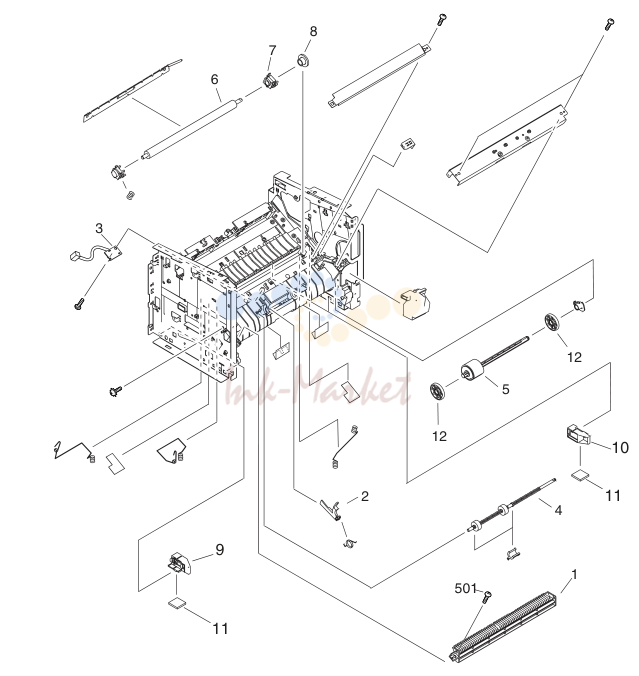

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FC5-4800-020 запросить цену →	1 GUIDE, U TURN
2	FC5-4799-000 запросить цену →	1 FLAG, REGIST SENSOR
3	FM5-5263-000 запросить цену →	1 TOP SENSOR PCB UNIT LBP3200
3	FM5-5304-000 запросить цену →	1 TOP SENSOR PCB UNIT LBP3210
4	FL2-1042-000 запросить цену →	1 ROLLER, FEEDER
5	FL2-1046-000 запросить цену →	1 ROLLER, CASSETTE PICK-UP
6	RC1-1776-000 запросить цену →	1 ROLLER, TRANSFER
7	FC5-4807-000 запросить цену →	1 BUSHING,TRANSFER ROLLER,RIGHT
8	FU5-0716-000 запросить цену →	1 GEAR, 17T
9	FC5-4929-000 запросить цену →	1 RAIL,SIDE,LEFT
10	FC5-4930-000 запросить цену →	1 RAIL,SIDE,RIGHT
11	FC5-4924-000 запросить цену →	2 FOOT,RUBBER
12	FC5-4920-000 запросить цену →	2 COLLAR, PICK-UP
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8

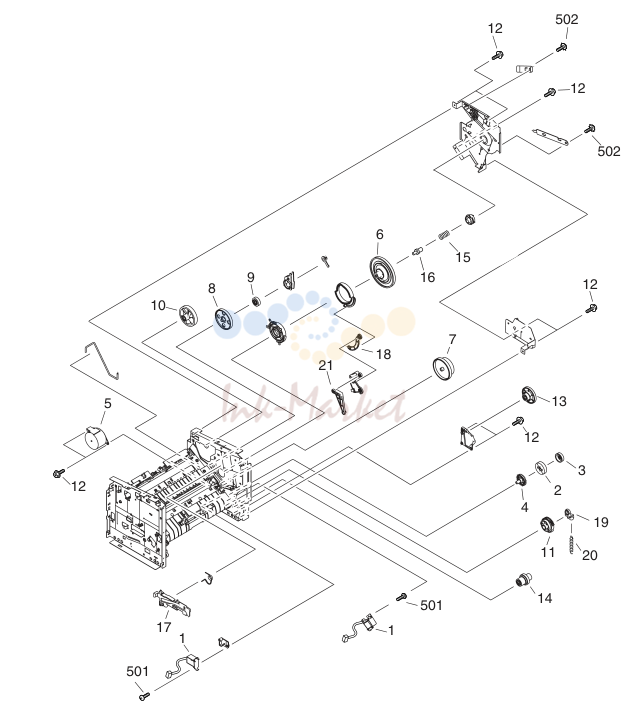

7. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FH6-5093-000 запросить цену →	2 SOLENOID, PICK-UP LBP3200
1	FH6-5132-000 запросить цену →	2 SOLENOID, PICK-UP LBP3210
2	FM2-1069-000 запросить цену →	1 GEAR UNIT
3	FU5-0707-000 запросить цену →	1 GEAR, 51T
4	FU5-0709-000 запросить цену →	1 GEAR, 17T
5	FH5-1130-000 запросить цену →	1 MOTOR, MAIN LBP3200
5	FH5-1130-000 запросить цену →	1 MOTOR, MAIN LBP3210
6	FU5-0700-000 запросить цену →	1 GEAR, 163T
7	FU5-0701-000 запросить цену →	1 GEAR, 91T/115T
8	FU5-0702-000 запросить цену →	1 GEAR, 18T/107T
9	FU5-0703-000 запросить цену →	1 GEAR, 17T
10	FU5-0704-000 запросить цену →	1 GEAR, 55T
11	FU5-0714-000 запросить цену →	1 GEAR, 25T
12	XA9-1386-000 запросить цену →	9 SCREW,RS,M3X8
13	FU5-0705-000 запросить цену →	1 GEAR, 22T/86T
14	FU5-0710-000 запросить цену →	1 GEAR, 19T/35T
15	FU5-2429-000 запросить цену →	1 SPRING, DRUM CONTACT PIN
16	FC5-4878-000 запросить цену →	1 PIN, DRUM CONTACT
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	2 SCREW, W/WASHER, M3X6
17	FC5-4874-000 запросить цену →	1 GUIDE,CARTRIDGE
18	FC5-4882-000 запросить цену →	1 ARM,LINK
19	FC5-4901-000 запросить цену →	1 COLLAR,CST SPRING
20	FU5-2431-000 запросить цену →	1 SPRING,PICK UP
21	FC5-4899-000 запросить цену →	1 SHAFT,LINK

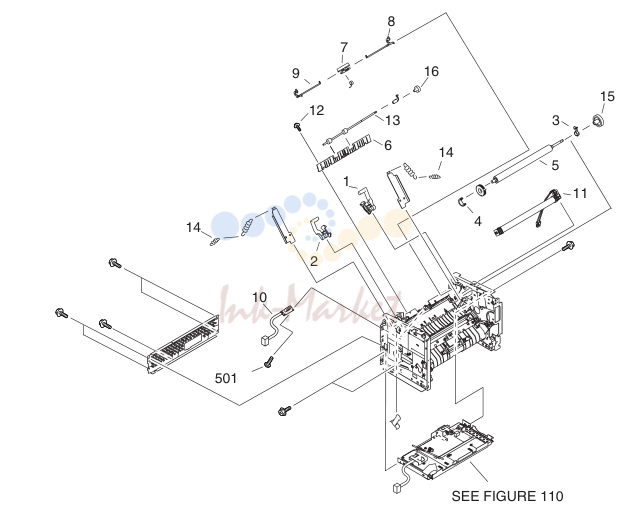

8. NPN RF INTERNAL COMPONENTS (5)

№	Артикул	Описание
1	FC5-4827-000 запросить цену →	1 LEVER, PRESSURE RELEASE, R
2	FC5-4828-000 запросить цену →	1 LEVER, PRESSURE RELEASE, L
3	FC5-4829-000 запросить цену →	1 BUSHING, PRESSURE ROLLER, R
4	FC5-4830-000 запросить цену →	1 BUSHING, PRESSURE ROLLER, L
5	FC5-4871-000 запросить цену →	1 ROLLER, PRESSURE
6	FC5-4832-000 запросить цену →	1 GUIDE, PAPER DELIVERY
7	FC5-4834-000 запросить цену →	1 FLAG, DELIVERY SENSOR
8	FC5-4861-000 запросить цену →	1 LEVER, PRSS. RELEASE DETECT,R
9	FC5-4862-000 запросить цену →	1 LEVER, PRSS. RELEASE DETECT,L
10	FM5-5264-000 запросить цену →	1 DELIVERY SENSOR PCB UNIT LBP3200
10	FM5-5305-000 запросить цену →	1 DELIVERY SENSOR PCB UNIT LBP3210
11	FM2-6859-000 запросить цену →	1 FILM UNIT LBP3200 100V
11	FM2-6860-000 запросить цену →	1 FILM UNIT LBP3200 120V
11	FM2-6861-000 запросить цену →	1 FILM UNIT LBP3200 220V
11	FM2-1063-000 запросить цену →	1 FILM UNIT LBP3210 100V
12	XA9-1502-000 запросить цену →	1 SCREW,W/WASHER,M4
13	FL2-1044-000 запросить цену →	1 ROLLER, FACE-UP
14	FU5-2425-000 запросить цену →	2 SPRING,PRESSURE GROUNDING
15	FU5-0713-000 запросить цену →	1 GEAR, 29T
16	FU5-0698-000 запросить цену →	1 GEAR, 17T
501	XB4-7400-807 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X8

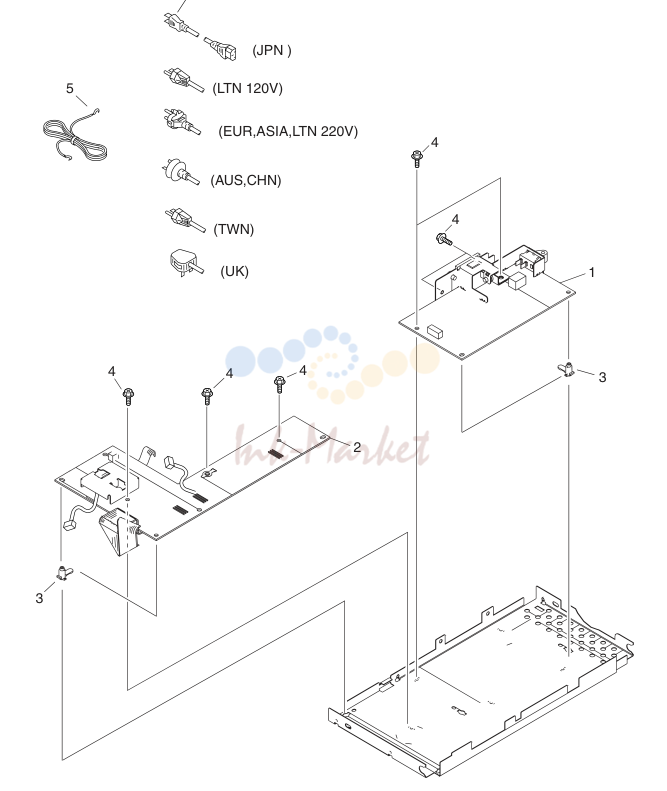

9. NPN RF POWER CORD TERMINAL ASSEMBLY

№	Артикул	Описание
1	FH3-2665-030 запросить цену →	1 POWER, SUPPLY PCB UNIT LBP3200 100V,120V
1	FH3-2666-030 запросить цену →	1 POWER, SUPPLY PCB UNIT LBP3200 220V
1	FH3-2687-000 запросить цену →	1 POWER, SUPPLY PCB UNIT LBP3210 100V
2	FM5-5303-000 запросить цену →	1 HIGH-VOLTAGE PCB UNIT LBP3200
2	FM5-5303-000 запросить цену →	1 HIGH-VOLTAGE PCB UNIT LBP3210
3	FC5-4891-000 запросить цену →	4 SPACER, PCB
4	XA9-1386-000 запросить цену →	7 SCREW, RS, M3X8
5	FH2-7092-020 запросить цену →	1 CORD, GROUNDING JPN
6	FM5-5296-000 запросить цену →	1 CORD, POWER AUS
6	FM5-5294-000 запросить цену →	1 CORD, POWER CHN
6	FM5-5292-000 запросить цену →	1 CORD, POWER EUR/ASIA/LTN 220V
6	FM5-5272-000 запросить цену →	1 CORD, POWER JPN
6	FM5-5295-000 запросить цену →	1 CORD, POWER LTN 120V
6	FM5-5273-000 запросить цену →	1 CORD, POWER TWN
6	FM5-5293-000 запросить цену →	1 CORD, POWER UK

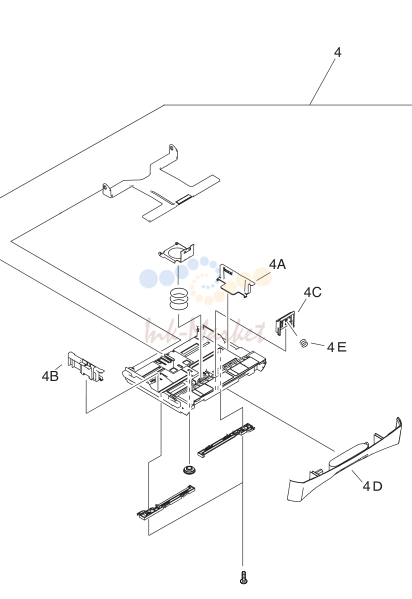

10. NPN RF CASSETTE

№	Артикул	Описание
1	FC5-4908-040 запросить цену →	1 PLATE, BACK END LIMIT
2	FC5-4928-030 запросить цену →	1 TRAY, CASSETTE EXTENSION
2	FC5-4933-000 запросить цену →	1 TRAY, CASSETTE EXTENSION,LGL LTN
3	FC5-4931-020 запросить цену →	1 COVER, CASSETTE, UPPER
3	FC5-4935-000 запросить цену →	1 COVER, CASSETTE, UPPER,LGL LBP3200 LTN
3	FC5-7536-000 запросить цену →	1 COVER, CASSETTE, UPPER LBP3210 JPN
4	FM2-1075-100 запросить цену →	1 CASSETTE UNIT
