Canon LBP 3010/3100 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-1
100			EXTERNAL COVERS, PANELS, ETC. .................................2-3
101			INTERNAL COMPONENTS 1 ...............................................2-6
102			INTERNAL COMPONENTS 2 ...............................................2-8
103			INTERNAL COMPONENTS 3 .............................................2-10
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-3
101			INTERNAL COMPONENTS 1............................................................................2-6
102			INTERNAL COMPONENTS 2............................................................................2-8
103			INTERNAL COMPONENTS 3..........................................................................2-10

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	RH9-1169-000 запросить цену →	1 CORD, POWER, 230V AU
1	RH9-1166-000 запросить цену →	1 CORD, POWER, 230V CN
1	RK2-1315-000 запросить цену →	1 CORD, POWER, 230V EUR,ASIA,IN
1	RH9-1164-000 запросить цену →	1 CORD, POWER, 120V LTN
1	FK2-4390-000 запросить цену →	1 CORD, POWER, 100V JP
2	FK2-7768-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,French,German,It
2	FK2-7769-000 запросить цену →	1 CD-ROM, USER SOFTWARE
2	FK2-7770-000 запросить цену →	1 CD-ROM, USER SOFTWARE
2	FK2-8500-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP3018B IN
2	FK2-7772-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,French,German,It
2	FK2-7814-000 запросить цену →	1 CD-ROM, USER SOFTWARE
2	FK2-7771-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP3100 JP
2	FK2-7816-000 запросить цену →	1 CD-ROM, USER SOFTWARE
2	FK2-7815-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP3100B AU
2	FK2-8499-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP3108B IN
3	RK2-1302-000 запросить цену →	1 CABLE,USB CN,ASIA,IN

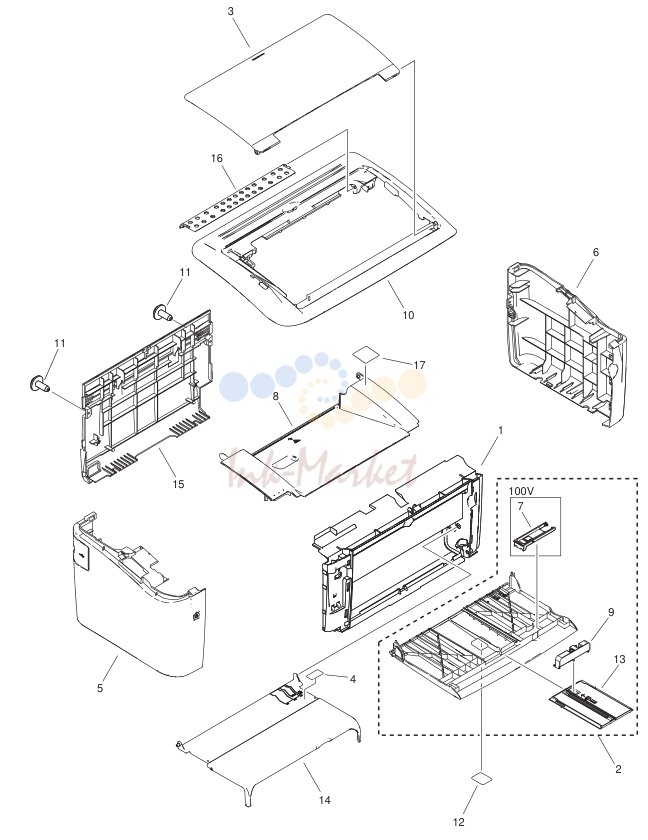

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FM3-5665-000 запросить цену →	1 FRONT COVER ASS'Y BLACK MODEL
1	FM3-5653-000 запросить цену →	1 FRONT COVER ASS'Y WHITE MODEL
2	FM3-6975-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y i-SENSYS LBP3010
2	FM3-5666-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y i-SENSYS LBP3010B
2	FM3-6977-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y i-SENSYS LBP3100
2	FM3-6976-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3018
2	FM3-7123-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3018B
2	FM3-6974-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3050
2	FM3-6978-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3100
2	FM3-7120-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3100B
2	FM3-6979-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3108
2	FM3-7124-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3108B
2	FM3-7119-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LASER SHOT LBP3150
2	FM3-5654-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y Satera LBP3100
3	FC8-3063-000 запросить цену →	1 PAPER DELIVERY TRAY ASS'Y BLACK MODEL
3	FC8-3045-000 запросить цену →	1 PAPER DELIVERY TRAY ASS'Y WHITE MODEL
4	FU6-8599-000 запросить цену →	1 LABEL, DOCUMENT PROHIBITION BLACK MODEL
4	FU6-8597-000 запросить цену →	1 LABEL, DOCUMENT PROHIBITION WHITE MODEL
5	FM3-5667-000 запросить цену →	1 LEFT COVER ASS'Y BLACK MODEL
5	FM3-5655-000 запросить цену →	1 LEFT COVER ASS'Y WHITE MODEL
6	FC8-3053-000 запросить цену →	1 RIGHT COVER ASS'Y BLACK MODEL
6	FC8-3020-000 запросить цену →	1 RIGHT COVER ASS'Y WHITE MODEL
7	FC8-3030-000 запросить цену →	1 STOPPER, POST CARD 100V
8	FC8-3055-000 запросить цену →	1 DOOR, CARTRIDGE BLACK MODEL
8	FC8-3023-000 запросить цену →	1 DOOR, CARTRIDGE WHITE MODEL
9	FC8-3028-000 запросить цену →	1 STOPPER, PAPER
10	FM3-5663-000 запросить цену →	1 TOP COVER ASSEMBLY BLACK MODEL
10	FM3-5650-000 запросить цену →	1 TOP COVER ASSEMBLY WHITE MODEL
11	XA9-1670-000 запросить цену →	2 SCREW, D, M3X8
12	RC2-3004-000 запросить цену →	1 EMBLEM, LASER SHOT
12	RC1-6217-000 запросить цену →	1 EMBLEM, LASER SHOT
12	FC5-4822-000 запросить цену →	1 PLATE, NAME Satera
13	FC8-3064-000 запросить цену →	1 STOPPER, PAPER, A BLACK MODEL
13	FC8-3029-000 запросить цену →	1 STOPPER, PAPER, A WHITE MODEL
14	FM3-6972-000 запросить цену →	1 TRAY, SINGLE SHEET FEED BLACK MODEL
14	FM3-5660-000 запросить цену →	1 TRAY, SINGLE SHEET FEED WHITE MODEL
15	FC8-3056-000 запросить цену →	1 COVER, REAR BLACK MODEL
15	FC8-3024-000 запросить цену →	1 COVER, REAR WHITE MODEL
16	FC8-3067-000 запросить цену →	1 TRAY, PAPER DELIVERY BLACK MODEL
16	FC8-3050-000 запросить цену →	1 TRAY, PAPER DELIVERY WHITE MODEL
17	FU6-8598-000 запросить цену →	1 LABEL, JAM CLEARING BLACK MODEL
17	FU6-8595-000 запросить цену →	1 LABEL, JAM CLEARING WHITE MODEL

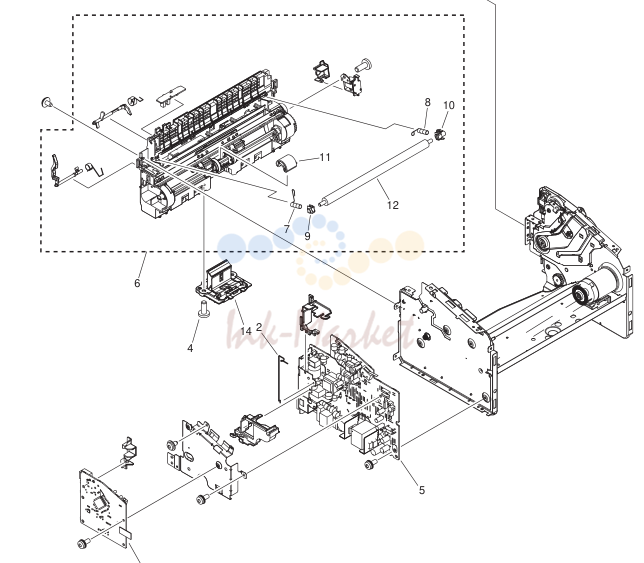

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FL2-9294-000 запросить цену →	1 PANEL, REAR
2	RU5-2953-000 запросить цену →	1 CONTACT, CABLE
3	XB2-7300-605 запросить цену →	2 SCREW,W/WASHER,M3X6
4	XB4-5401-005 запросить цену →	2 SCREW, P, M4X10
5	FM3-5409-000 запросить цену →	1 ENGINE CONTROL PCB ASS'Y 100V,120V
5	FM3-5410-000 запросить цену →	1 ENGINE CONTROL PCB ASS'Y 230V
6	FM3-5661-000 запросить цену →	1 PICK-UP TRANSFER FRAME ASS'Y
7	RU5-2942-000 запросить цену →	1 SPRING, COMPRESSION
8	RU5-2941-000 запросить цену →	1 SPRING, COMPRESSION
9	RC2-1067-000 запросить цену →	1 BUSHING
10	RC2-1066-000 запросить цену →	1 BUSHING
11	RL1-1443-000 запросить цену →	1 ROLLER, PAPER PICK-UP
12	RM1-4023-000 запросить цену →	1 ROLLER, TRANSFER
13	FM3-5737-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY 14PPM CN
13	FM3-5738-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY 14PPM EXCEPT CN
13	FM3-5734-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY 16PPM JP
13	FM3-5735-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY 16PPM CN
13	FM3-5736-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY 16PPM EXCEPT JP,CN
14	RM1-4006-000 запросить цену →	1 SEPARATION PAD ASS'Y

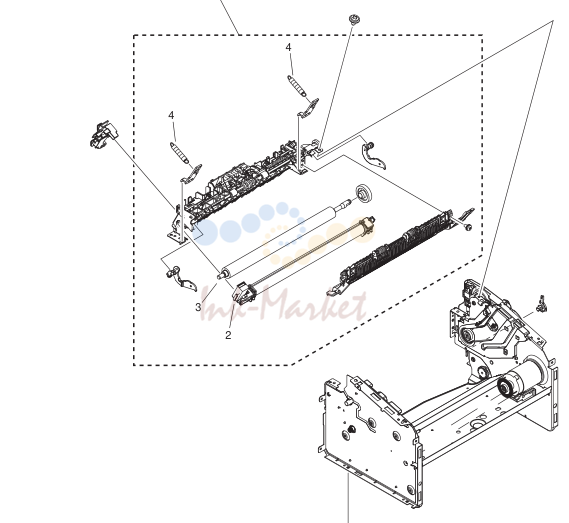

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FM3-7122-000 запросить цену →	1 FIXING PAPER DELIVERY ASS'Y 100V
1	FM3-5662-000 запросить цену →	1 FIXING PAPER DELIVERY ASS'Y 120V
1	FM3-6973-000 запросить цену →	1 FIXING PAPER DELIVERY ASS'Y 230V
2	FM3-7121-000 запросить цену →	1 FIXING FILM ASSEMBLY 100V
2	RM1-4009-000 запросить цену →	1 FIXING FILM ASSEMBLY 120V
2	RM1-4010-000 запросить цену →	1 FIXING FILM ASSEMBLY 230V
3	RC2-1183-000 запросить цену →	1 ROLLER, PRESSURE
4	RU5-2943-000 запросить цену →	2 SPRING, TENSION

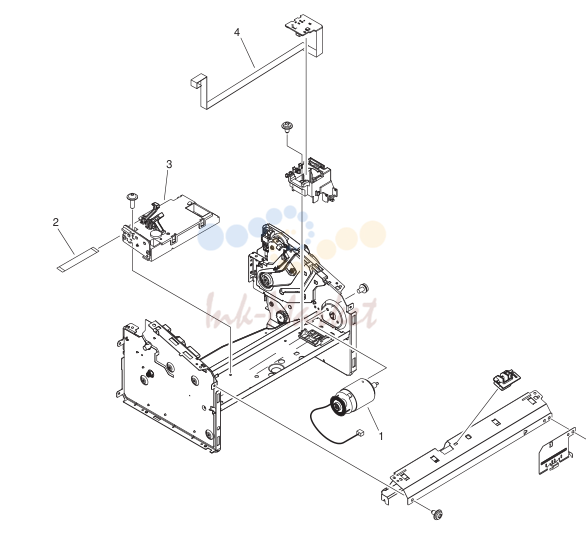

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	RL1-1450-000 запросить цену →	1 MOTOR, DC24V
2	RK2-1697-000 запросить цену →	1 FFC, LASER
3	RM1-4030-000 запросить цену →	1 LASER SCANNER ASS'Y
4	FM3-6144-000 запросить цену →	1 MOTOR PCB ASS'Y
