Canon LBP 2900/3000 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF DISK UNIT
3. NPN RF EXTERNAL COVERS
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF BASE PLATE ASS'Y
8. RM1-0641-000 1 PAPER PICK-UP ASS'Y
9. RM1-0661-000 1 FIXING ASS'Y A,KMYA,KMKA,LMMA,LM

1. Contents

№	Артикул	Альт. артикул	Описание
001			DISK UNIT .............................................................................2-2
100			EXTERNAL COVERS ............................................................2-4
101			INTERNAL COMPONENTS 1 ...............................................2-6
102			INTERNAL COMPONENTS 2 ...............................................2-9
103			INTERNAL COMPONENTS 3 .............................................2-11
104			BASE PLATE ASS'Y ............................................................2-14
310			PAPER PICK-UP ASS'Y ......................................................2-16
810			FIXING ASS'Y ......................................................................2-19
001			DISK UNIT..........................................................................................................2-2
100			EXTERNAL COVERS.........................................................................................2-4
101			INTERNAL COMPONENTS 1............................................................................2-6
102			INTERNAL COMPONENTS 2............................................................................2-9
103			INTERNAL COMPONENTS 3..........................................................................2-11
104			BASE PLATE ASS'Y.........................................................................................2-14
310			PAPER PICK-UP ASS'Y...................................................................................2-16
810			FIXING ASS'Y...................................................................................................2-19

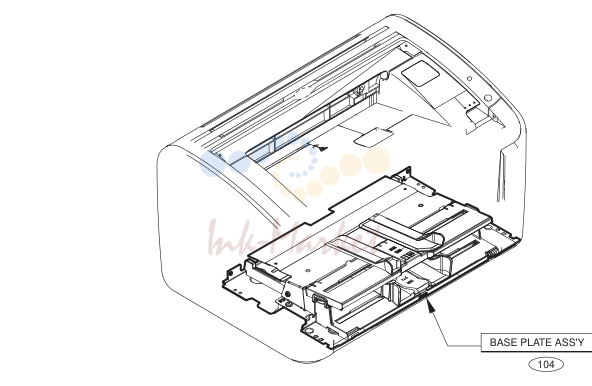

2. NPN RF DISK UNIT

№	Артикул	Описание
1	RK2-1025-000 запросить цену →	1 CD-ROM, USER SOFTWARE LLJA
1	RK2-1026-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	RK2-1027-000 запросить цену →	1 CD-ROM, USER SOFTWARE KMYA,LMCA
1	RK2-1136-000 запросить цену →	1 CD-ROM, USER SOFTWARE LMMA,LMPA
1	RK2-1137-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	RK2-1258-000 запросить цену →	1 CD-ROM, USER SOFTWARE LPCA
1	RK2-1259-000 запросить цену →	1 CD-ROM, USER SOFTWARE LPKA,LPLA,LPNA
1	RK2-1260-000 запросить цену →	1 CD-ROM, USER SOFTWARE LPMA,LPPA
1	RK2-1261-000 запросить цену →	1 CD-ROM, USER SOFTWARE LPEA,LPHA,LPJA
1	RK2-1262-000 запросить цену →	1 CD-ROM, USER SOFTWARE LPDA,LPFA,LPGA
1	RK2-1848-000 запросить цену →	1 CD-ROM, USER SOFTWARE LSFA,LPKA,LPLA

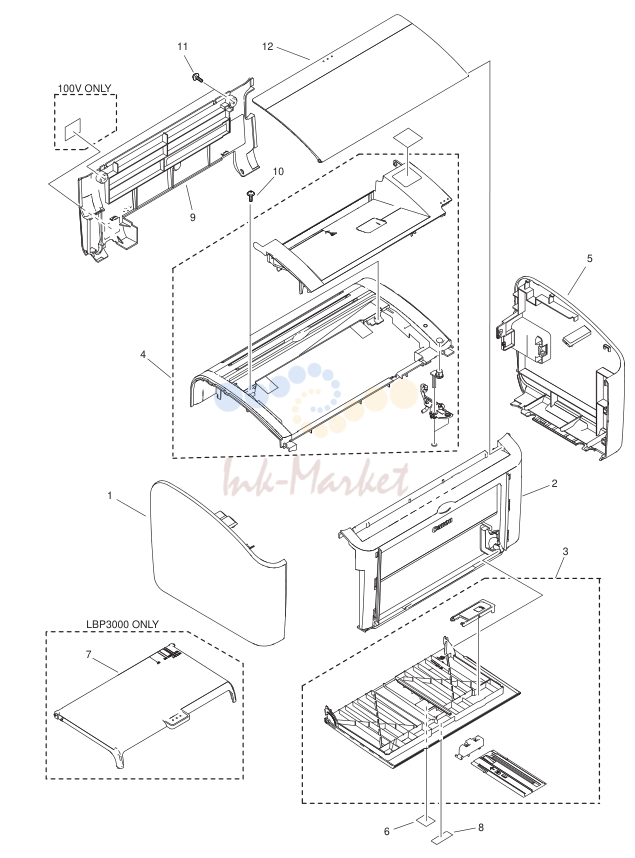

3. NPN RF EXTERNAL COVERS

№	Артикул	Описание
1	RC1-6194-000 запросить цену →	1 COVER, LEFT
1	RC1-6218-000 запросить цену →	1 COVER, LEFT LBP3000B/2900B
2	RL1-0905-000 запросить цену →	1 COVER, FRONT
3	RM1-2399-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LBP2900
3	RM1-4737-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LBP2900B
3	RM1-2401-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LBP2900I
3	RM1-2393-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LBP3000
3	RM1-4738-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y LBP3000B
4	RM1-2391-000 запросить цену →	1 FACE-DOWN COVER ASS'Y
5	RL1-0908-000 запросить цену →	1 RIGHT COVER ASS'Y
5	RL1-0909-000 запросить цену →	1 RIGHT COVER ASS'Y LBP3000B/2900B
6	RC1-6217-000 запросить цену →	1 EMBLEM, LASER SHOT MODELEXCEPT
6	RC1-3004-000 запросить цену →	1 EMBLEM, LASER SHOT
6	FC1-4820-000 запросить цену →	1 EMBLEM, SATERA SATERA MODEL
7	RC1-6215-000 запросить цену →	1 COVER, MULTI-PURPOSE, TRAY LBP3000/LBP3000B
8	RC1-6221-000 запросить цену →	1 EMBLEM EXCEPT LBP2900B
8	RC1-5875-000 запросить цену →	1 EMBLEM LBP3000B/2900B
9	RC1-6199-000 запросить цену →	1 PANEL, REAR
10	XA9-1469-000 запросить цену →	2 SCREW, TP,M3X6
11	XA9-1500-010 запросить цену →	2 SCREW, S, M3X8
12	RC1-6214-000 запросить цену →	1 TRAY, PAPER DELIVERY

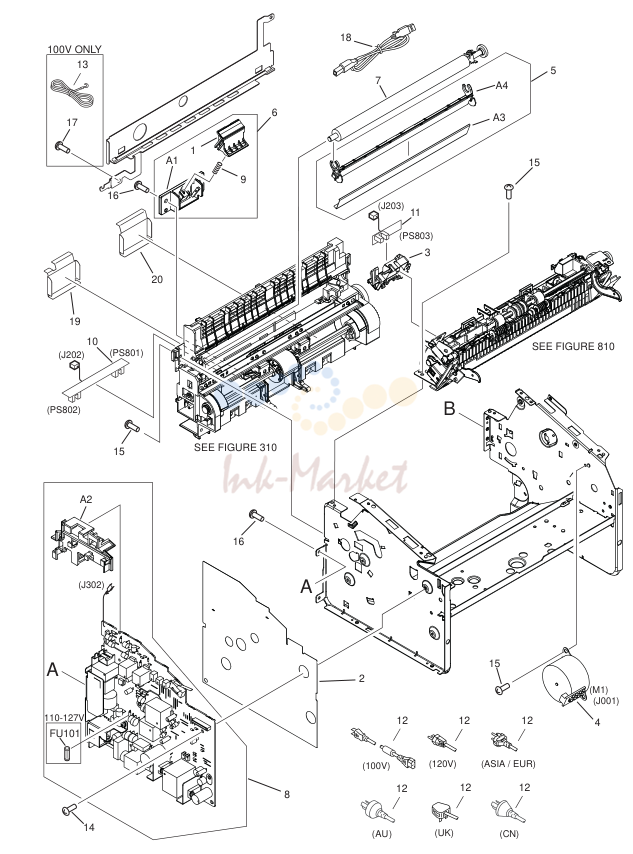

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	RL1-0269-000 запросить цену →	1 PAD, SEPARATION
2	RC1-2005-000 запросить цену →	1 SHEET, INSULATING
2	RC1-5521-000 запросить цену →	1 SHEET, INSULATING LPHA,LPJA,LPFA,LPKA,L
3	RC1-2106-020 запросить цену →	1 GUIDE, AC CABLE
4	RK2-0107-000 запросить цену →	1 MOTOR, STEPPING, DC
4	RK2-0799-000 запросить цену →	1 MOTOR, STEPPING, DC LPHA,LPJA,LPFA,LPKA,L
5	RM1-0647-020 запросить цену →	1 TRANSFER GUIDE ASS'Y
6	RM1-0648-000 запросить цену →	1 SEPARATION PAD ASS'Y
7	RM1-0658-000 запросить цену →	1 TRANSFER ROLLER ASS'Y
7	RM1-2093-000 запросить цену →	1 TRANSFER ROLLER ASS'Y LPHA,LPJA,LPFA,LPKA,L
8	RM1-0808-040 запросить цену →	1 POWER SUPPLY ASS'Y A,KMYA,KMKA,LMLA,LM
8	RM1-0807-040 запросить цену →	1 POWER SUPPLY ASS'Y LLJA,JLHA
8	RM1-2315-000 запросить цену →	1 POWER SUPPLY ASS'Y LPCA,LPDA
8	RM1-2316-000 запросить цену →	1 POWER SUPPLY ASS'Y PFA,LPKA,LPLA,LPMA,L
9	RA0-1060-000 запросить цену →	1 SPRING, COMPRESSION
10	RM1-0809-000 запросить цену →	1 PAPER SENSOR PCB ASS'Y
10	RM1-2312-000 запросить цену →	1 PAPER SENSOR PCB ASS'Y LPHA,LPJA,LPFA,LPKA,L
11	RM1-0810-000 запросить цену →	1 DELIVERY SENSOR PCB ASS'Y
11	RM1-2313-000 запросить цену →	1 DELIVERY SENSOR PCB ASS'Y LPHA,LPJA,LPFA,LPKA,L
12	RH9-1164-000 запросить цену →	1 POWER CORD JLHA
12	RH9-1170-000 запросить цену →	1 POWER CORD
12	RH9-1166-000 запросить цену →	1 POWER CORD KMYA,LMPA
12	RH9-1015-000 запросить цену →	1 POWER CORD, 100V LLJA
12	RH9-1168-000 запросить цену →	1 POWER CORD LMDA,LMLA
12	RH9-1169-000 запросить цену →	1 POWER CORD LMEA,LMNA
12	RH9-1162-000 запросить цену →	1 POWER CORD, 100V LPCA
12	RH9-1170-000 запросить цену →	1 POWER CORD LPEA,LPGA,LPKA
12	RH9-1168-000 запросить цену →	1 POWER CORD LPHA,LPLA
12	RH9-1170-000 запросить цену →	1 CORD, POWER, 230V LSFA,LPKA
13	RH9-1163-000 запросить цену →	1 WIRE, GROUNDING 100V
14	XA9-1420-000 запросить цену →	4 SCREW, W/WASHER, M3X8
15	XA9-1495-000 запросить цену →	12 SCREW, RS, M3X6
16	XB4-5401-009 запросить цену →	2 SCREW, TAP, M4X10
17	XB2-6400-607 запросить цену →	1 SCREW, W/WASHER, M4X6 (S) 100V
18	RK2-1302-000 запросить цену →	1 CABLE, USB LPFA,LPGA,LPMA,LPPA
19	RC1-6979-000 запросить цену →	1 SHEET, BLANKING, L
20	RC1-6980-000 запросить цену →	1 SHEET, BLANKING, R

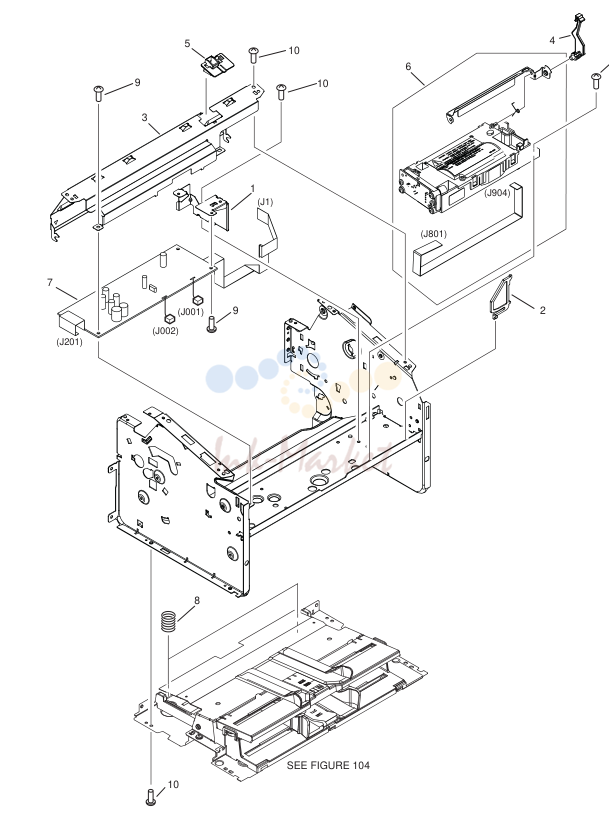

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
2	RC1-2007-000 запросить цену →	1 GUIDE, FLEXIBLE FLAT CABLE
3	RC1-2116-020 запросить цену →	1 COVER, SCANNER
4	RC1-2120-000 запросить цену →	1 ARM, SHUTTER
5	RC1-2121-020 запросить цену →	1 HOLDER, ARM
6	RM1-0171-000 запросить цену →	1 LASER SCANNER ASS'Y
6	RM1-3956-000 запросить цену →	1 LASER SCANNER ASS'Y LPHA,LPJA,LPFA,LPKA,L
7	RM1-0806-050 запросить цену →	1 ENGINE CONTROL PCB ASS'Y
7	RM1-2314-000 запросить цену →	1 ENGINE CONTROL PCB ASS'Y LPHA,LPJA,LPFA,LPKA,L
8	RU5-2177-000 запросить цену →	2 SPRING, COMPRESSION
9	XA9-1420-000 запросить цену →	3 SCREW, W/WASHER, M3X8
10	XA9-1495-000 запросить цену →	8 SCREW, RS, M3X6
11	XA9-1500-010 запросить цену →	4 SCREW, S, M3X8

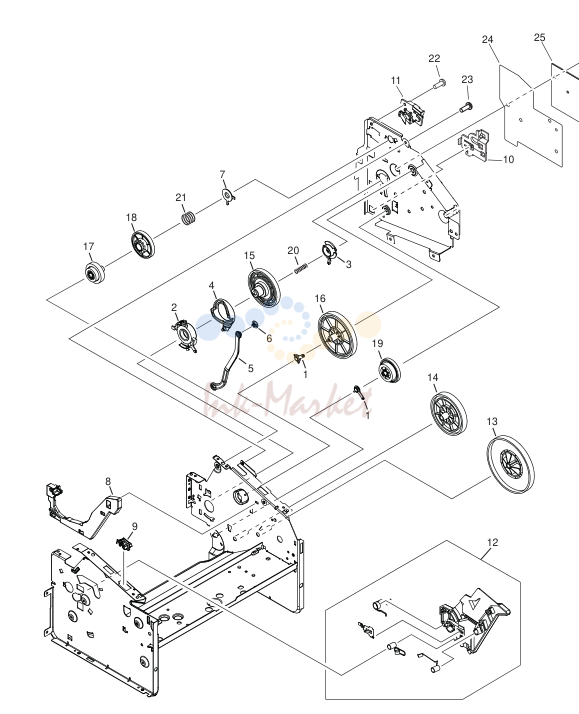

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	RA0-1019-000 запросить цену →	2 BUSHING
2	RC1-1953-000 запросить цену →	1 BUSHING
3	RC1-1954-000 запросить цену →	1 BUSHING
4	RC1-1955-000 запросить цену →	1 CAM, COUPLING
5	RC1-1956-000 запросить цену →	1 LINK, DOOR
6	RC1-1957-000 запросить цену →	1 STOPPER
7	RC1-1959-000 запросить цену →	1 BUSHING
8	RC1-1964-000 запросить цену →	1 GUIDE, CARTRIDGE, RIGHT
9	RC1-2117-000 запросить цену →	1 COVER, SWITCH
10	RC1-6223-000 запросить цену →	1 SHEET, INSULATING
11	RL1-0274-000 запросить цену →	1 HOLDER, DIODE
12	RM1-0634-000 запросить цену →	1 CARTRIDGE GUIDE LEFT ASS'Y
13	RU5-0173-000 запросить цену →	1 GEAR, 159T/90T
14	RU5-0174-000 запросить цену →	1 GEAR, 117T
15	RU5-0175-000 запросить цену →	1 GEAR, 108T
16	RU5-0176-000 запросить цену →	1 GEAR, 129T
17	RU5-0177-000 запросить цену →	1 GEAR, 27T/18T
18	RU5-0178-000 запросить цену →	1 GEAR, 73T
19	RU5-0179-000 запросить цену →	1 GEAR, 66T/25T
20	RU5-2173-000 запросить цену →	1 SPRING, COMPRESSION
21	RU5-2174-000 запросить цену →	1 SPRING, COMPRESSION
22	XA9-1469-000 запросить цену →	1 SCREW, TP,M3X6
23	XA9-1495-000 запросить цену →	6 SCREW, RS, M3X6
24	RC1-6223-000 запросить цену →	1 SHEET, INSULATING
25	RM1-4087-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y
25	RM1-4088-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y KMYA
25	RM1-3125-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP2900 EXCEPT CN
25	RM1-3126-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP2900 CN
25	RM1-4087-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y
25	RM1-4088-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LPFA

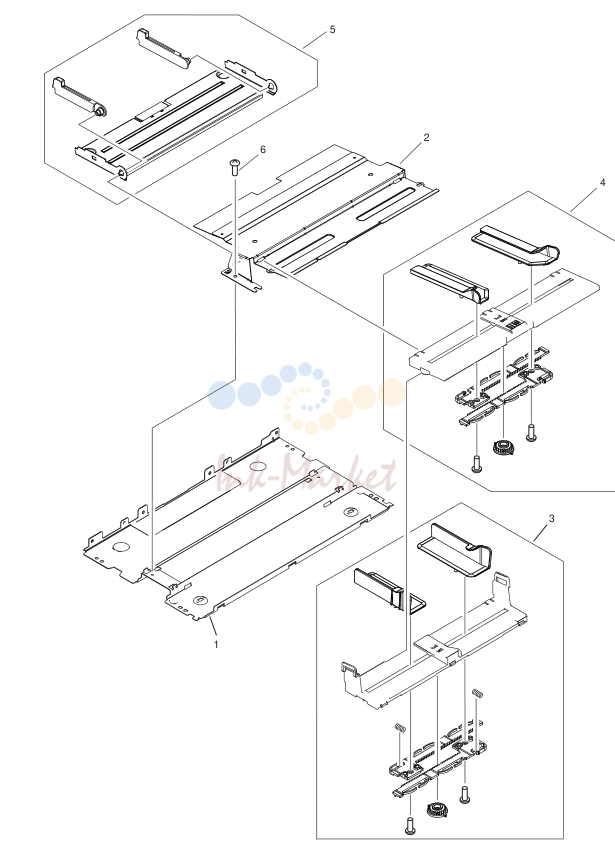

7. NPN RF BASE PLATE ASS'Y

№	Артикул	Описание
1	RC1-1987-000 запросить цену →	1 BASE PLATE
2	RL1-0275-000 запросить цену →	1 PLATE, FEED GUIDE
3	RM1-2395-000 запросить цену →	1 CENTERPLATE GUIDE RAIL ASS'Y
4	RM1-2397-000 запросить цену →	1 FEED GUIDE RAIL ASS'Y
5	RM1-0640-000 запросить цену →	1 LIFTING PLATE ASS'Y
6	XA9-1495-000 запросить цену →	2 SCREW, RS, M3X6

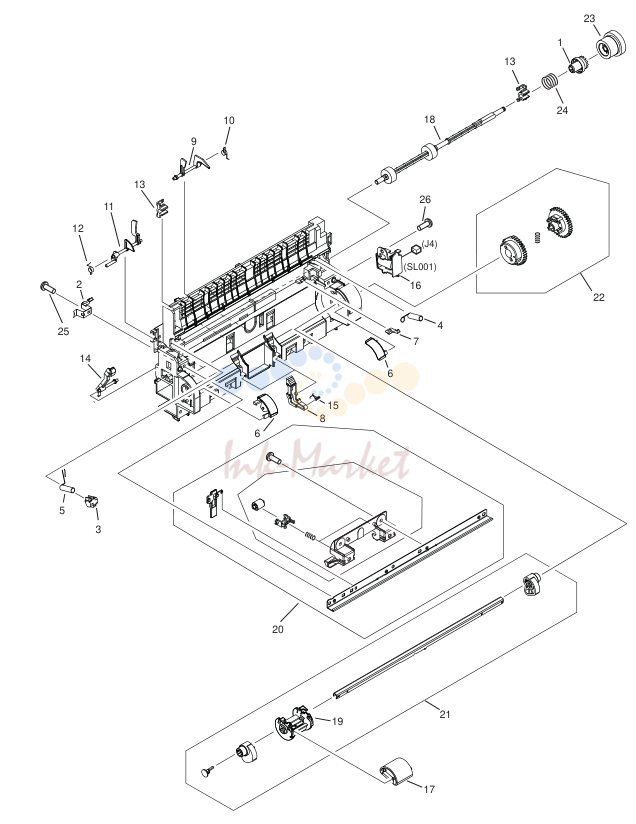

8. RM1-0641-000 1 PAPER PICK-UP ASS'Y

№	Артикул	Описание
1	RC1-1960-000 запросить цену →	1 RATCHET
2	RC1-1989-000 запросить цену →	1 PLATE,TRANSFER GROUNDING,FRONT
3	RC1-1990-000 запросить цену →	1 BUSHING
4	RC1-1993-000 запросить цену →	1 SPRING, TORSION
5	RC1-1994-000 запросить цену →	1 SPRING, TORSION
6	RC1-1996-000 запросить цену →	2 COVER, PICK-UP CAM
7	RC1-2012-000 запросить цену →	1 SPRING, LEAF
8	RC1-2039-000 запросить цену →	2 PAD, SUB
9	RC1-2040-000 запросить цену →	1 FLAG, REGIST. SENSOR
10	RC1-2041-000 запросить цену →	1 SPRING, TORSION
11	RC1-2042-000 запросить цену →	1 FLAG, PAPER WIDTH SENSOR
12	RC1-2043-000 запросить цену →	1 SPRING, TORSION
13	RC1-2044-000 запросить цену →	2 BUSHING
14	RC1-2049-000 запросить цену →	1 LEVER, CARTRIDGE DETECT
15	RC1-2061-000 запросить цену →	2 SPRING, TORSION
16	RK2-0108-000 запросить цену →	1 SOLENOID
16	RK2-0778-000 ✓ в наличии	1 SOLENOID LPHA,LPJA,LPFA,LPKA,L
17	RL1-0266-000 запросить цену →	1 ROLLER, PICK-UP
18	RL1-0268-000 запросить цену →	1 ROLLER, FEED
19	RC1-2029-000 запросить цену →	1 BASE, PICK-UP ROLLER
20	RM1-0642-000 запросить цену →	1 FEED CROSSMEMBER ASS'Y
21	RM1-0644-000 запросить цену →	1 PAPER PICK-UP SHAFT ASS'Y
22	RM1-0645-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
23	RU5-0180-000 запросить цену →	1 GEAR, 21T/29T
24	RU5-2174-000 запросить цену →	1 SPRING, COMPRESSION
25	XA9-1503-000 запросить цену →	2 SCREW, TAP, M3X6
26	XB4-5401-009 запросить цену →	1 SCREW, TAP, M4X10

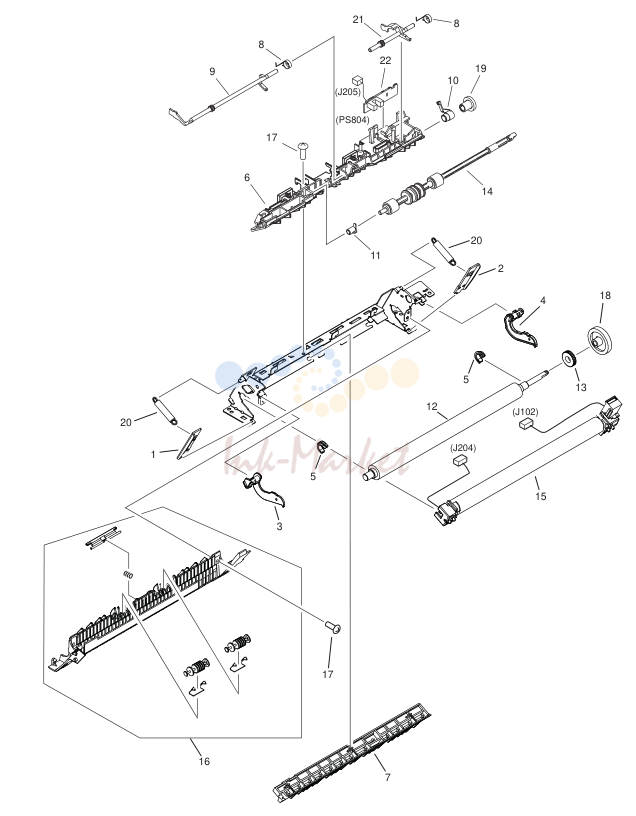

9. RM1-0661-000 1 FIXING ASS'Y A,KMYA,KMKA,LMMA,LM

№	Артикул	Описание
1	RC1-2066-000 запросить цену →	1 PLATE, PRESSURE, LEFT
2	RC1-2067-000 запросить цену →	1 PLATE, PRESSURE, RIGHT
3	RC1-2069-000 запросить цену →	1 LEVER, PRESSURE RELEASE, LEFT
4	RC1-2070-000 запросить цену →	1 LEVER, PRESSURE RELEASE, RIGHT
5	RC1-2079-000 запросить цену →	2 BUSHING
6	RC1-2108-000 запросить цену →	1 GUIDE, SEPARATION
6	RC1-5571-000 запросить цену →	1 GUIDE, SEPARATION LPHA,LPJA,LPFA,LPKA,L
7	RC1-2097-000 запросить цену →	1 GUIDE, ENTRANCE
8	RC1-2098-000 запросить цену →	2 SPRING, TORSION LPHA,LPJA,LPFA,LPKA,L
8	RC1-2098-000 запросить цену →	1 SPRING, TORSION
9	RC1-2101-000 запросить цену →	1 LEVER, DELIVERY SENSOR
10	RC1-2102-000 запросить цену →	1 BUSHING
11	RC1-2103-000 запросить цену →	1 BUSHING
12	RC1-2135-000 запросить цену →	1 ROLLER, PRESSURE
13	RC1-2139-000 запросить цену →	1 BUSHING
14	RL1-0270-000 запросить цену →	1 ROLLER, FACE-DOWN
15	RM1-0650-040 запросить цену →	1 FIXING FILM ASS'Y LLJA,JLHA
15	RM1-0656-040 запросить цену →	1 FIXING FILM ASS'Y A,KMYA,KMKA,LMLA,LM
15	RM1-2051-000 запросить цену →	1 FIXING FILM ASS'Y LPCA,LPDA
15	RM1-2052-020 запросить цену →	1 FIXING FILM ASS'Y PFA,LPKA,LPLA,LPMA,L
16	RM1-0651-020 запросить цену →	1 FIXING COVER ASS'Y
16	RM1-2092-000 запросить цену →	1 FIXING COVER ASS'Y LPHA,LPJA,LPFA,LPKA,L
17	XB2-8300-609 запросить цену →	3 SCREW, RS, M3X
18	RU5-0185-000 запросить цену →	1 GEAR, 29T
19	RU5-0186-000 запросить цену →	1 GEAR, 14T
20	RU5-2178-000 запросить цену →	2 SPRING, TENSION
21	RC1-5570-000 запросить цену →	1 FLAG, PAPER WIDTH SENSOR LPHA,LPJA,LPFA,LPKA,L
22	RM1-2317-000 запросить цену →	1 SENSOR PCB ASS'Y LPHA,LPJA,LPFA,LPKA,L
