Canon LBP 2410/5200 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF DISK UNIT
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF FRONT FRAME ASS'Y
5. NPN RF INTERNAL COMPONENTS 1

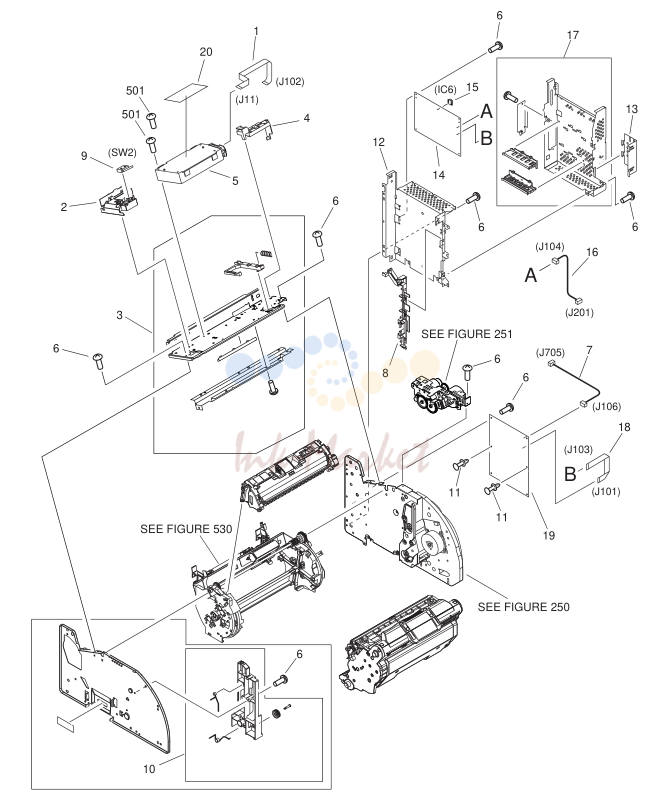

6. NPN RF INTERNAL COMPONENTS 2

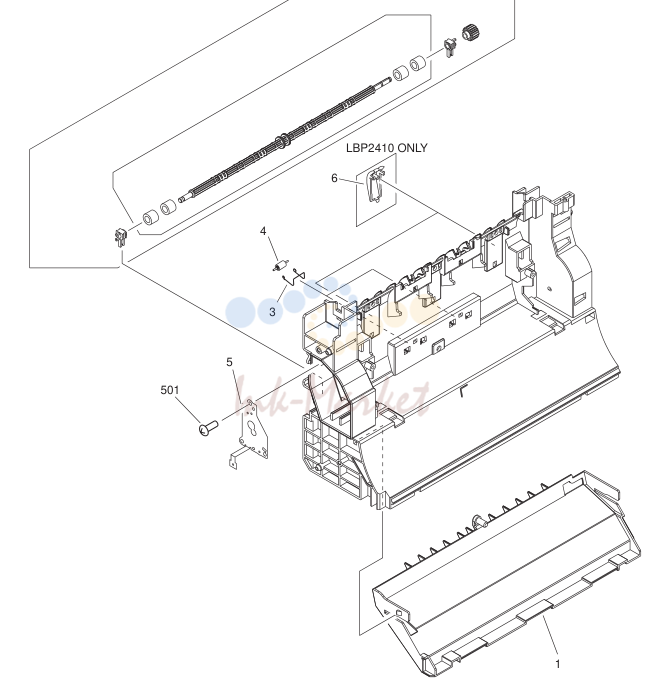

7. NPN RF REAR FRAME ASS'Y

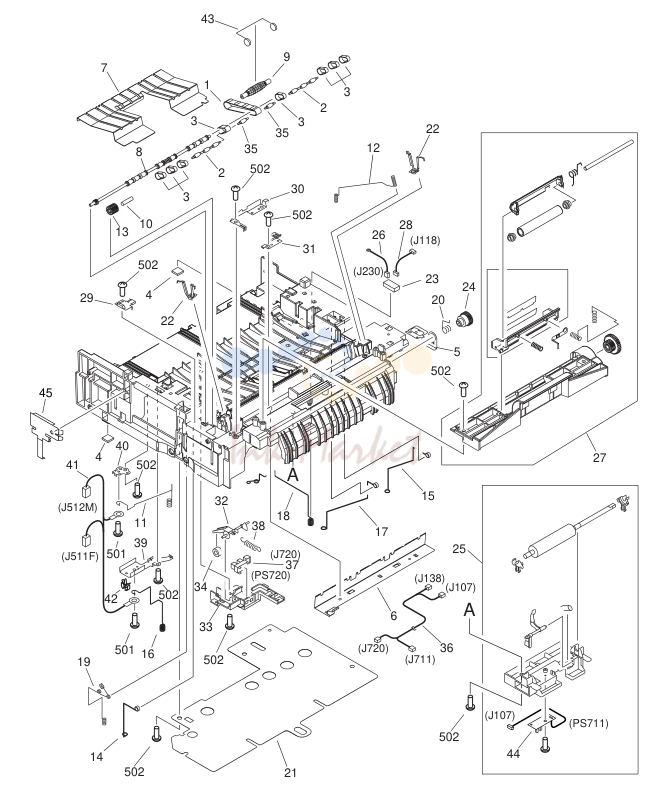

8. NPN RF MIDDLE FRAME ASS'Y

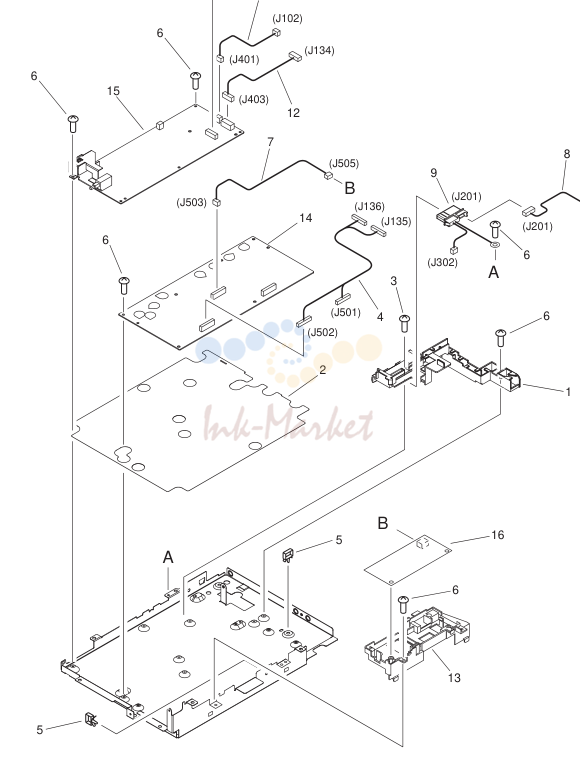

9. NPN RF POWEW SUPPLY BASE ASS'Y

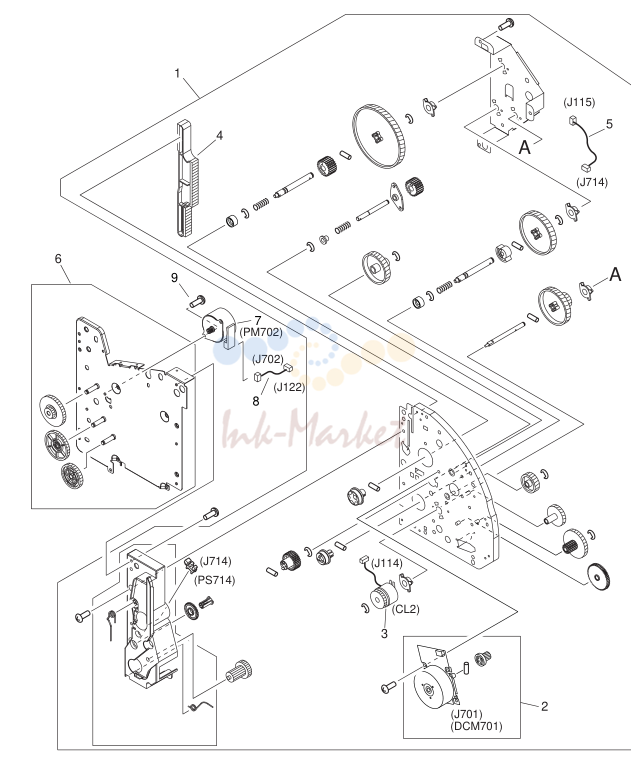

10. RG5-6904-080 1 MAIN DRIVE ASS'Y(LBP2410) LBP2410

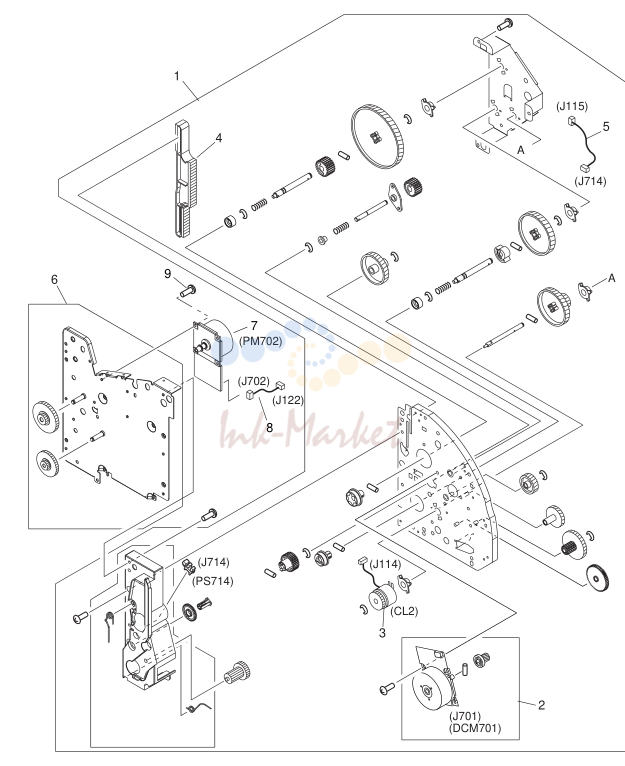

11. FIGURE 250A

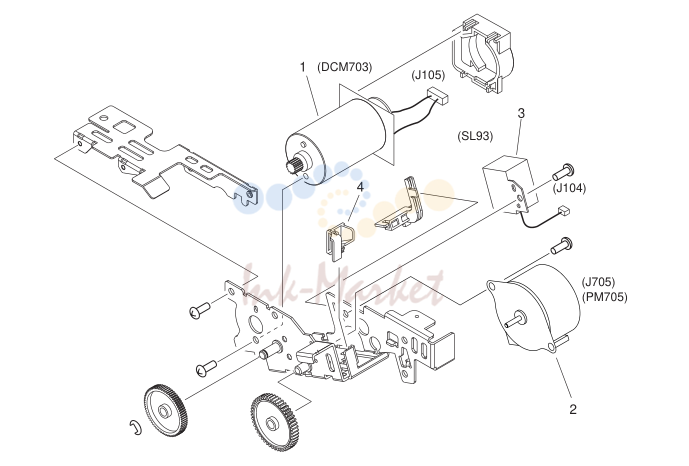

12. RG5-6911-000 1 ROTARY DRIVE ASS'Y LBP2410

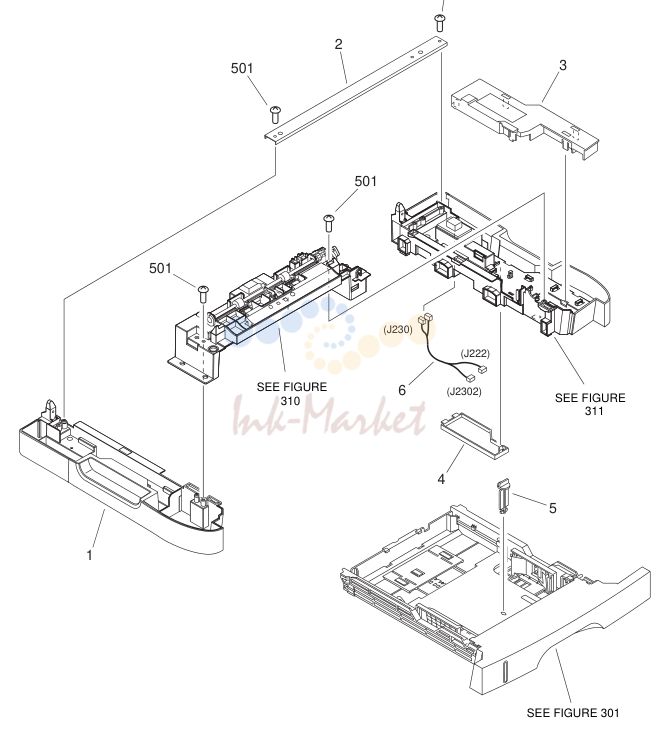

13. NPN RF PAPER FEED SYSTEM LBP5200 100V

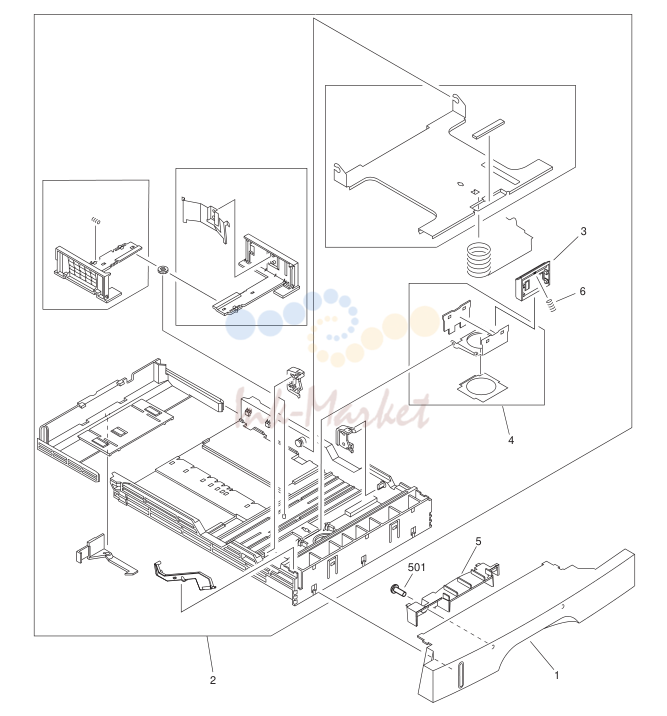

14. RG5-7826-000 1 CASSETTE LBP5200 100V

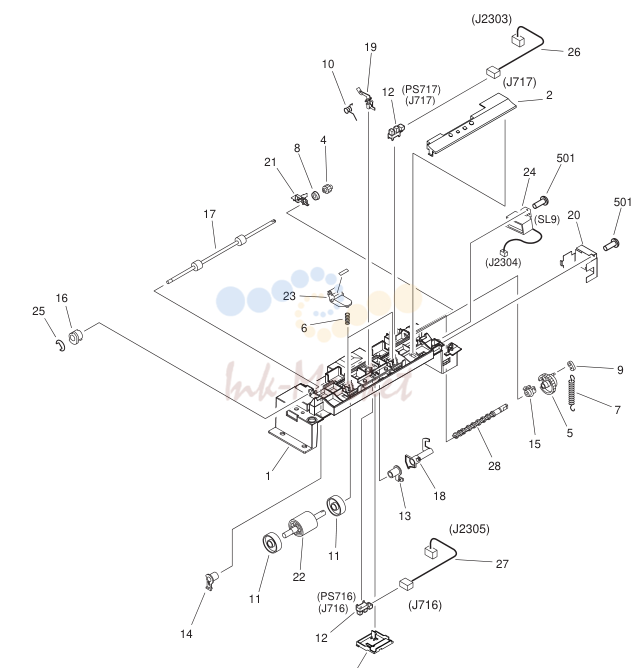

15. NPN RF CASSETTE CENTER FRAME ASS'Y LBP5200 100V

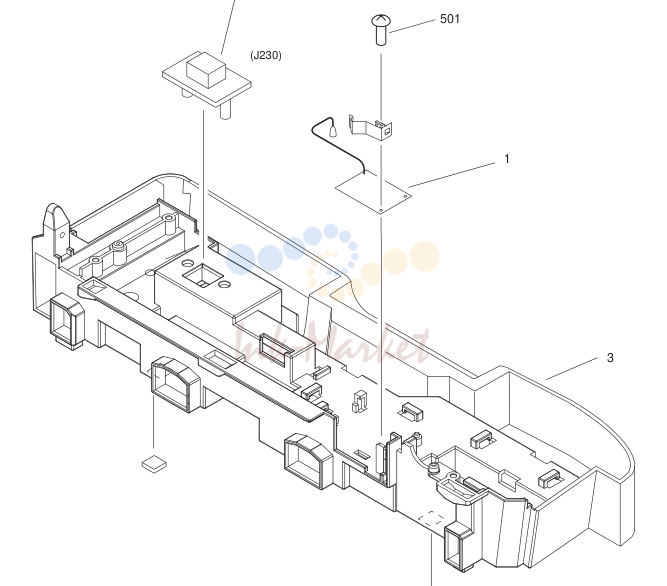

16. RG5-7829-000 1 RIGHT COVER ASS'Y LBP5200 100V

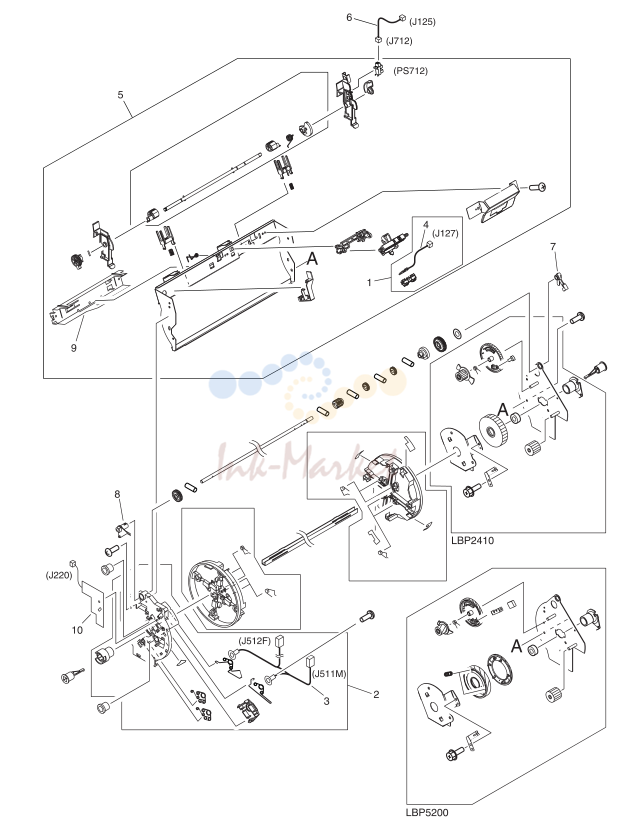

17. RG5-7587-000 1 ROTARY ASS'Y

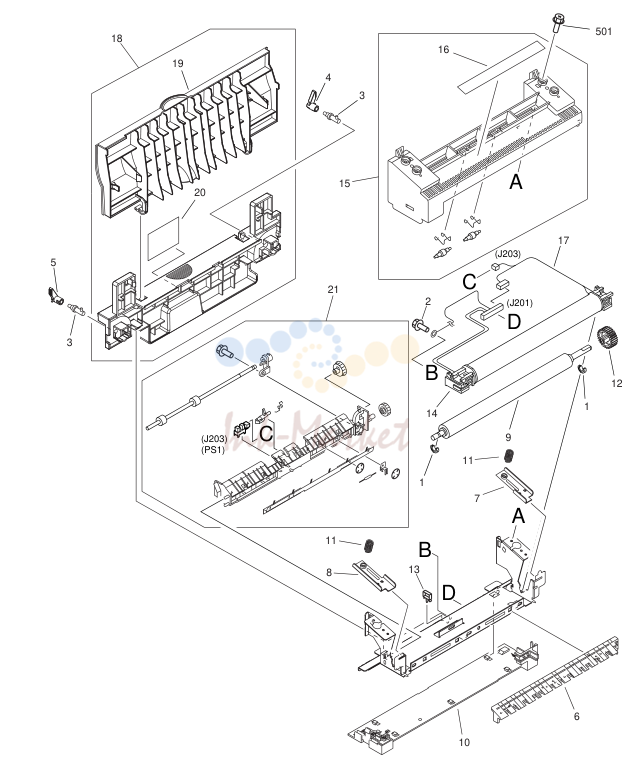

18. RG5-7413-000 1 FIXING ASS'Y(LBP2410) 100V

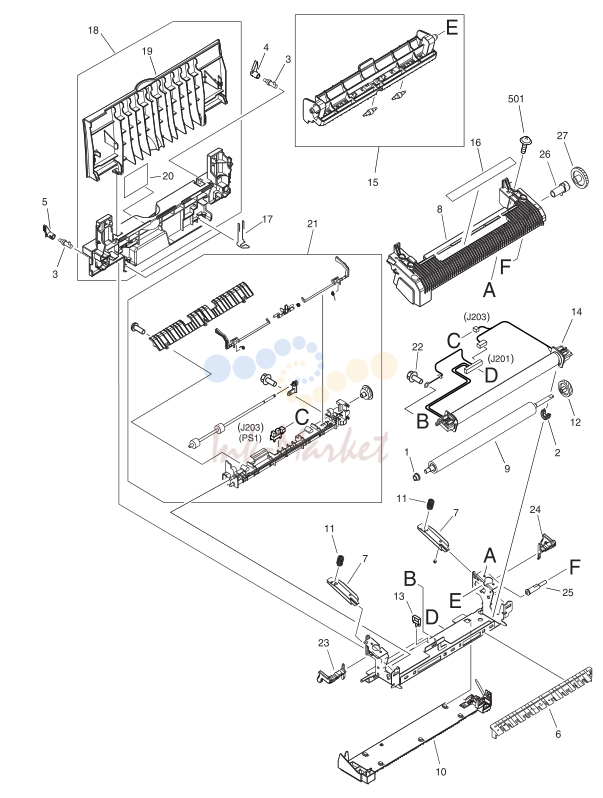

19. FIGURE 810A

1. Contents

№	Артикул	Альт. артикул	Описание
001			DISK UNIT .............................................................................2-3
100			EXTERNAL COVERS, PANELS, ETC. .................................2-4
101			FRONT FRAME ASS'Y ..........................................................2-7
102			INTERNAL COMPONENTS 1 .............................................2-10
103			INTERNAL COMPONENTS 2 .............................................2-13
105			REAR FRAME ASS'Y ..........................................................2-15
106			MIDDLE FRAME ASS'Y .......................................................2-17
110			POWER SUPPLY BASE ASS'Y ..........................................2-20
250			MAIN DRIVE ASS'Y(LBP2410) ............................................2-22
251			ROTARY DRIVE ASS'Y .......................................................2-26
300			PAPER FEED SYSTEM ......................................................2-27
301			CASSETTE ..........................................................................2-29
310			CASSETTE CENTER FRAME ASS'Y .................................2-31
311			RIGHT COVER ASS'Y .........................................................2-33
530			ROTARY ASS'Y ...................................................................2-35
810			FIXING ASS'Y(LBP2410) .....................................................2-37
001			DISK UNIT..........................................................................................................2-3
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-4
101			FRONT FRAME ASS'Y.......................................................................................2-7
102			INTERNAL COMPONENTS 1..........................................................................2-10
103			INTERNAL COMPONENTS 2..........................................................................2-13
105			REAR FRAME ASS'Y.......................................................................................2-15
106			MIDDLE FRAME ASS'Y....................................................................................2-17
110			POWER SUPPLY BASE ASS'Y.......................................................................2-20
250			MAIN DRIVE ASS'Y(LBP2410).........................................................................2-22
251			ROTARY DRIVE ASS'Y....................................................................................2-26
300			PAPER FEED SYSTEM...................................................................................2-27
310			CASSETTE CENTER FRAME ASS'Y..............................................................2-31
311			RIGHT COVER ASS'Y......................................................................................2-33
530			ROTARY ASS'Y................................................................................................2-35
810			FIXING ASS'Y(LBP2410)..................................................................................2-37

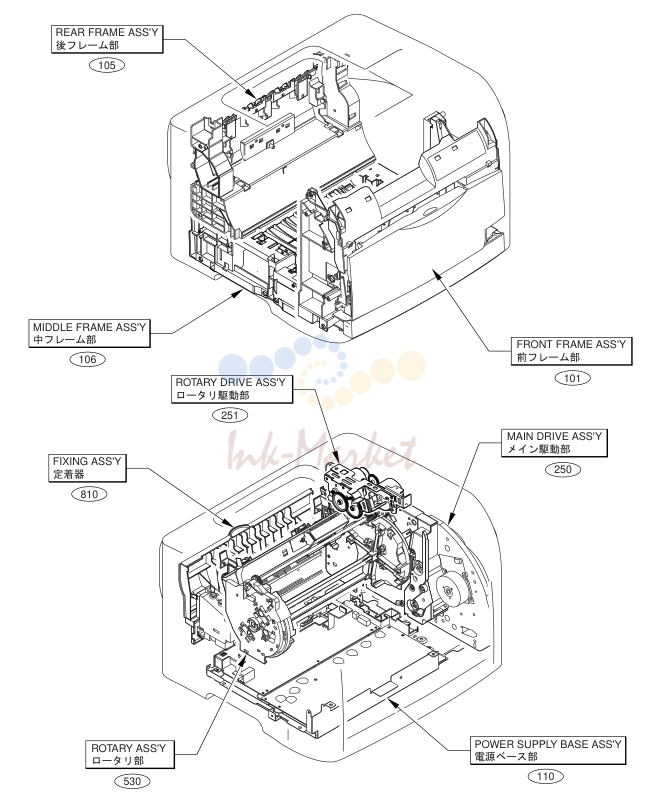

2. NPN RF DISK UNIT

№	Артикул	Описание
1	RH5-3143-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP2410 JAPAN
1	RH5-3151-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP2410 EURO
1	RH5-3150-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP2410 OTHER
1	RH5-3170-000 запросить цену →	1 CD-ROM, USER SOFTWARE LBP5200 JAPAN

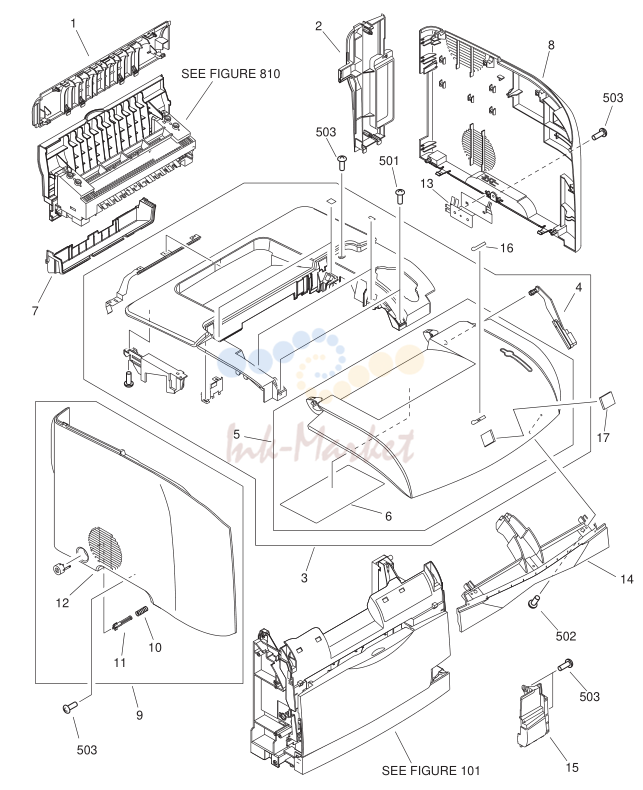

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	RB3-0840-000 запросить цену →	1 COVER, REAR LBP2410
1	RB3-0888-000 запросить цену →	1 COVER, REAR LBP5200
2	RB3-0846-000 запросить цену →	1 COVER, INTERFACE BOARD LBP2410
2	RB3-0892-000 запросить цену →	1 COVER, INTERFACE BOARD LBP5200
3	RG5-7416-000 запросить цену →	1 TOP COVER ASS'Y LBP2410 100V
3	RG5-7430-000 запросить цену →	1 TOP COVER ASS'Y LBP2410 120V 220V
3	RG5-7819-050 запросить цену →	1 TOP COVER ASS'Y LBP5200 100V
3	RG5-7820-050 запросить цену →	1 TOP COVER ASS'Y LBP5200 120V 220V
4	RB3-0089-030 запросить цену →	1 RACK, COVER
5	RF5-4256-000 запросить цену →	1 COVER, CARTRIDGE LBP2410 100V
5	RF5-4257-000 запросить цену →	1 COVER, CARTRIDGE LBP2410 120V 220V
5	RF5-4259-020 запросить цену →	1 COVER, CARTRIDGE LBP5200 100V
5	RF5-4260-020 запросить цену →	1 COVER, CARTRIDGE LBP5200 120V 220V
6	RL1-1576-000 запросить цену →	1 SHIELD SHEET UNIT
7	RB3-0845-000 запросить цену →	1 COVER, FACE-DOWN TRAY LBP2410
7	RB3-0891-000 запросить цену →	1 COVER, FACE-DOWN TRAY LBP5200
8	RB3-0839-000 запросить цену →	1 COVER, RIGHT LBP2410
8	RB3-0887-000 запросить цену →	1 COVER, RIGHT LBP5200
9	RG5-7418-000 запросить цену →	1 LEFT COVER ASS'Y LBP2410
9	RG5-7822-000 запросить цену →	1 LEFT COVER ASS'Y LBP5200
10	RS6-2759-000 запросить цену →	1 SPRING, COMPRESSION
11	RB3-0037-000 запросить цену →	1 ROD, POWER BUTTON
12	RB3-0838-000 запросить цену →	1 COVER, LEFT LBP2410
12	RB3-0886-000 запросить цену →	1 COVER, LEFT LBP5200
13	RB3-0875-000 запросить цену →	1 PLATE, GROUNDING
14	RB3-0837-000 запросить цену →	1 COVER, FRONT LBP2410
14	RB3-0885-000 запросить цену →	1 COVER, FRONT LBP5200
15	RB3-0844-000 запросить цену →	1 COVER, MULTI-PURPOSE, RIGHT LBP2410
15	RB3-0890-000 запросить цену →	1 COVER, MULTI-PURPOSE, RIGHT LBP5200
16	RB3-0651-000 запросить цену →	1 EMBLEM, 'CANON'
17	RB3-0862-000 запросить цену →	1 EMBLEM LBP2410
17	FC5-5256-000 запросить цену →	1 EMBLEM LBP5200 100V
501	XB4-7401-005 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10 LBP5200
502	XB4-5300-809 запросить цену →	4 SCREW,P,M3X8 LBP5200
503	XB6-7300-807 запросить цену →	5 SCREW, TP, M3X8 LBP5200

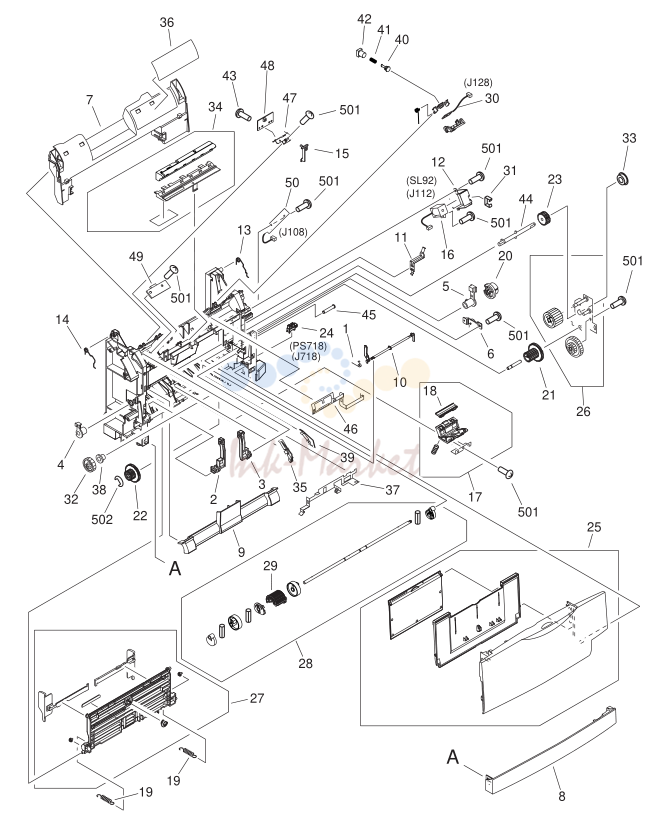

4. NPN RF FRONT FRAME ASS'Y

№	Артикул	Описание
1	RB2-9952-000 запросить цену →	1 SPRING, TORSION
2	RB2-3041-000 запросить цену →	1 HINGE, LEFT LBP2410
2	RB3-1388-000 запросить цену →	1 HINGE, LEFT LBP5200
3	RB2-3042-000 запросить цену →	1 HINGE, RIGHT LBP2410
3	RB3-1389-000 запросить цену →	1 HINGE, RIGHT LBP5200
4	RB2-3043-000 запросить цену →	1 BUSHING, LEFT
5	RB2-3044-000 запросить цену →	1 BUSHING, RIGHT
6	RB2-6248-000 запросить цену →	1 DAMPER ASS'Y
7	RB3-0842-000 запросить цену →	1 COVER, MULTI-PURPOSE, UPPER LBP2410
7	RB3-0877-000 запросить цену →	1 COVER, MULTI-PURPOSE, UPPER LBP5200
8	RB3-0843-000 запросить цену →	1 COVER, MULTI-PURPOSE, LOWER LBP2410
8	RB3-0889-000 запросить цену →	1 COVER, MULTI-PURPOSE, LOWER LBP5200
9	RB3-0104-000 запросить цену →	1 COVER, MULTI-PURPOSE ROLLER
10	RB3-0111-000 запросить цену →	1 FLAG, MULTI-PURPOSE SENSOR
11	RB3-0119-000 запросить цену →	1 SPRING, LEAF, GROUNDING
12	RB3-0120-000 запросить цену →	1 COVER, MP. GAUSS BLOCKING
13	RB3-0121-000 запросить цену →	1 SPRING, TORSION
14	RB3-0122-000 запросить цену →	1 SPRING, TORSION
15	RB3-0135-000 запросить цену →	1 FLAG, TEST PRINT SWITCH
16	RH7-5383-000 запросить цену →	1 SOLENOID SL92 J112
17	RF5-4012-000 запросить цену →	1 PAD, PAPER SEPARATION
18	RB3-0113-000 запросить цену →	1 PAD, SEPARATION
19	RS6-2030-000 запросить цену →	2 SPRING, TENSION
20	RS7-0418-000 запросить цену →	1 GEAR, 26T
21	RS7-0424-000 запросить цену →	1 GEAR, 20T/40T
22	RS7-0426-000 запросить цену →	1 GEAR, 26T/50T
23	RS7-0429-000 запросить цену →	1 GEAR, 26T
24	WG8-5593-000 запросить цену →	1 PHOTO INTERRUPTER TLP1242 PS718 J718
25	RG5-7420-000 запросить цену →	1 MULTI-PURPOSE COVER ASS'Y LBP2410
25	RG5-7823-000 запросить цену →	1 MULTI-PURPOSE COVER ASS'Y LBP5200
26	RG5-6938-000 запросить цену →	1 GEAR ASS'Y
27	RG5-6951-000 запросить цену →	1 MP. INNER PLATE ASS'Y LBP2410
27	RG5-7834-000 запросить цену →	1 MP. INNER PLATE ASS'Y LBP5200
28	RG5-6952-000 запросить цену →	1 MP. PAPER PICK-UP ROLLER ASS'Y
29	RB3-0160-000 запросить цену →	1 ROLLER, MP. PAPER PICK-UP
30	RG5-7131-000 запросить цену →	1 TAG CONTACT PCB ASS'Y J128
30	RG5-7131-000 запросить цену →	1 TAG CONTACT PCB ASS'Y LBP5200 J128
31	WT2-5056-000 запросить цену →	1 CLIP, CABLE
32	RS7-0425-000 запросить цену →	1 GEAR, 30T
33	RS5-1635-000 запросить цену →	1 BUSHING
34	RF5-4047-000 запросить цену →	1 PAD, LIGHT-BLOCKING
35	RB2-9954-000 запросить цену →	1 GUIDE, PAPER FEED, LEFT
36	RS6-8672-000 запросить цену →	1 LABEL, DRUM CARTRIDGE
37	RB2-9942-000 запросить цену →	1 PLATE, GROUNDING
38	RS5-1638-000 запросить цену →	1 BUSHING
39	RB2-9955-000 запросить цену →	1 GUIDE, PAPER FEED, RIGHT
40	RB3-0164-000 запросить цену →	1 PIN, TAG
41	RS6-2746-000 запросить цену →	1 SPRING, COMPRESSION
42	RB3-0163-000 запросить цену →	1 SUPPORT, TAG PIN
43	XA9-0267-000 запросить цену →	2 SCREW, TP, M3X6 LBP2410
43	XA9-0890-000 запросить цену →	2 SCREW, W/WASHER, M3X6 LBP5200
44	RF5-4015-000 запросить цену →	1 SHAFT, P. PICK-UP CLUTCH GEAR
45	RS5-5899-000 запросить цену →	1 SHAFT
46	RB2-9940-000 запросить цену →	1 PLATE, GROUNDING
47	RB3-0117-000 запросить цену →	1 HOLDER, TOP SENSOR PCB
48	RG5-7612-000 запросить цену →	1 TOP SENSOR PCB ASS'Y
48	RG5-7612-000 запросить цену →	1 TOP SENSOR PCB ASS'Y LBP5200
49	RH7-7158-000 запросить цену →	1 DENSITY SENSOR UNIT
49	RH7-7158-000 запросить цену →	1 DENSITY SENSOR UNIT LBP5200
50	RG5-6965-000 запросить цену →	1 WASTE TONER SENSOR PCB ASS'Y LBP2410
50	RG5-7648-000 запросить цену →	1 WASTE TONER SENSOR PCB ASS'Y LBP5200
501	XB4-7401-005 запросить цену →	11 SCREW,TAPPING,TRUSS HEAD,M4X10
502	XD2-1100-502 запросить цену →	1 RING,E

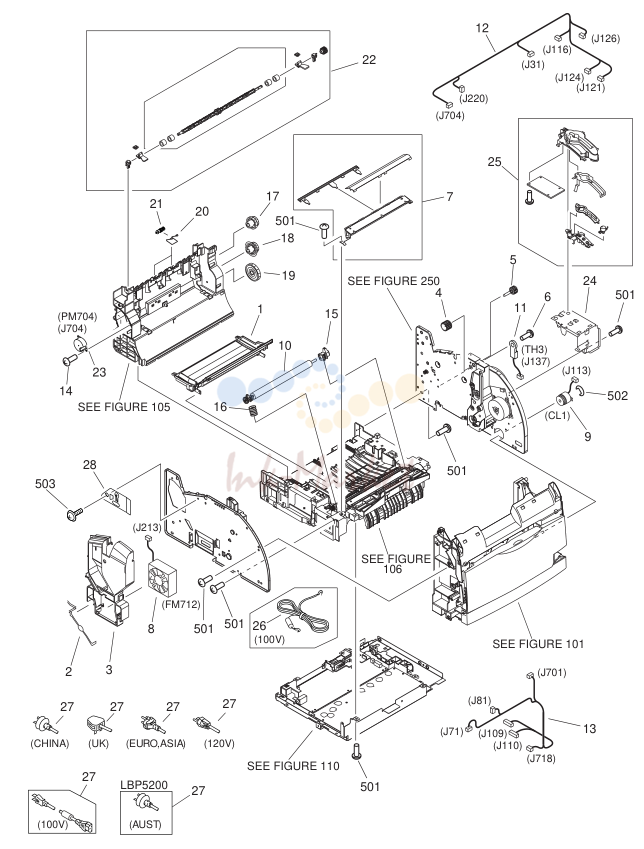

5. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	RB3-0019-000 запросить цену →	1 TRAY, TONER
2	RB2-9932-000 запросить цену →	1 GUARD, FAN SHIELD
3	RB3-0025-000 запросить цену →	1 DUCT, FAN LBP2410
3	RB9-0901-000 запросить цену →	1 DUCT, FAN LBP5200
4	RB3-0091-000 запросить цену →	1 GEAR, 16T
5	RB3-0092-000 запросить цену →	1 GEAR, 15T
6	XA9-1449-000 запросить цену →	1 SCREW, RS, M3X8
7	RF5-4049-000 запросить цену →	1 ENTRANCE GUIDE ASS'Y LBP2410
7	RF5-4065-000 запросить цену →	1 ENTRANCE GUIDE ASS'Y LBP5200
8	RH7-1630-000 запросить цену →	1 FAN FM712 J213
8	RH7-1630-000 запросить цену →	1 FAN LBP5200FM712 J213
9	RH7-5389-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J113
9	RH7-5389-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC LBP5200CL1 J113
10	RF5-4040-000 запросить цену →	1 ROLLER, TRANSFER LBP2410
10	RF5-4067-000 запросить цену →	1 ROLLER, TRANSFER LBP5200
11	RH7-4149-000 запросить цену →	1 SLEEVE THERMISTOR UNIT TH3, J137
12	RG5-7144-000 запросить цену →	1 CABLE, UPPER
12	RG5-7160-000 запросить цену →	1 CABLE, UPPER
13	RG5-7145-000 запросить цену →	1 CABLE, FRONT FRAME
14	XA9-1495-000 запросить цену →	2 SCREW, RS, M3X6
15	RB3-0014-000 запросить цену →	BUSHING, TRANSFER, RIGHT LBP2410
15	RB3-1094-000 запросить цену →	1 BUSHING, TRANSFER, RIGHT LBP5200
16	RB3-0015-000 запросить цену →	1 SPRING, COMPRESSION
17	RS7-0435-000 запросить цену →	1 GEAR, 32T/37T
18	RS7-0436-000 запросить цену →	1 GEAR, 37T/43T
19	RS7-0437-000 запросить цену →	1 GEAR, 51T
20	RB2-9905-000 запросить цену →	2 SPRING, TORSION
21	RB2-9908-000 запросить цену →	2 ROLLER, FACE-DOWN, UPPER LBP2410
21	RF5-4068-000 запросить цену →	2 ROLLER, FACE-DOWN, UPPER LBP5200
22	RG5-6897-020 запросить цену →	1 UPPER FACE-DOWN ROLLER ASS'Y
23	RH7-1629-000 запросить цену →	1 MOTOR, DC24V PM704 J704
23	RH7-1629-000 запросить цену →	1 MOTOR, DC24V LBP5200PM704 J704
24	RB3-0853-000 запросить цену →	1 MOUNT, OPERATION PANEL ASS'Y
25	RG5-7417-000 запросить цену →	1 OPERATION PANEL COVER ASS'Y LBP2410
25	RG5-7821-000 запросить цену →	1 OPERATION PANEL COVER ASS'Y LBP5200
26	RG5-7438-000 запросить цену →	1 WIRE, GROUNDING 100V
27	RG5-7437-000 запросить цену →	1 CORD, POWER 100V
27	FH2-7120-000 запросить цену →	1 CORD, POWER 120V
27	RH2-5116-000 запросить цену →	1 CORD, POWER EURO ASIA
27	RH2-5610-000 запросить цену →	1 CORD, POWER CHINA
27	RH2-5230-000 запросить цену →	1 CORD, POWER UK
27	FH2-7082-000 запросить цену →	1 CORD, POWER AUST
28	RB3-1113-000 запросить цену →	1 PLATE, SWING SHAFT GROUNDING
501	XB4-7401-005 запросить цену →	27 SCREW,TAPPING,TRUSS HEAD,M4X10
502	XD2-1100-322 запросить цену →	1 RING,E
503	XB6-7300-807 запросить цену →	1 SCREW, TP, M3X8

6. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	RH2-5524-000 запросить цену →	1 CABLE, FLAT, LASER J11, J102
2	RB3-0023-000 запросить цену →	1 HOLDER, INTERLOCK SWITCH
4	RB2-9903-000 запросить цену →	1 GUIDE, CABLE
5	RG5-6880-000 запросить цену →	1 SCANNER ASS'Y LBP2410
5	RG5-6890-000 запросить цену →	1 SCANNER ASS'Y LBP5200
6	XA9-1495-000 запросить цену →	18 SCREW, RS, M3X6 LBP5200
7	RG5-7114-020 запросить цену →	1 CABLE, MOTOR J106, J705
7	RG5-7114-020 запросить цену →	1 CABLE, MOTOR LBP5200J106, J705
8	RB3-0860-000 запросить цену →	1 GUIDE, CABLE
9	RH7-6051-000 запросить цену →	1 MICROSWITCH SW2
10	RG5-6935-000 запросить цену →	1 LEFT CARTRIDGE GUIDE ASS'Y
11	WT2-5778-000 запросить цену →	2 SPACER, PCB
12	RB3-0858-000 запросить цену →	1 MOUNT, INTERFACE CONT. PCB
13	RB3-0869-000 запросить цену →	1 COVER, INTERFACE CONT. CASE
14	RG1-4344-030 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP2410
14	RG9-1690-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP5200
15	RF1-4218-000 запросить цену →	1 EEP-ROM,IC, BR93LC46-C LBP2410IC6
15	RF1-4233-000 запросить цену →	1 EEP-ROM,IC, BR93L46-W LBP5200IC6
16	RG1-4350-000 запросить цену →	1 CABLE, INTERFACE CONTROLLER LBP2410J104, J201
16	RG1-4413-000 запросить цену →	1 CABLE, INTERFACE CONTROLLER LBP5200J104, J201
17	RG5-7419-000 запросить цену →	1 INTERFACE CONT. CASE ASS'Y
18	RH2-5603-000 запросить цену →	1 CABLE, FLAT LBP2410J101, J103
18	RH2-5621-000 запросить цену →	1 CABLE, FLAT LBP5200J101, J103
19	RG5-7836-000 запросить цену →	1 DC CONTROLLER PCB ASS'Y LBP2410
19	RG5-7817-000 запросить цену →	1 DC CONTROLLER PCB ASS'Y LBP5200
20	RU5-8126-000 запросить цену →	1 LABEL, WARNING LASER
501	XB6-7301-007 запросить цену →	4 SCREW, TP, M3X10 LBP5200

7. NPN RF REAR FRAME ASS'Y

№	Артикул	Описание
1	RB2-9904-000 запросить цену →	1 DUCT, FIXING
2	RG5-6936-000 запросить цену →	1 LOWER FACE-DOWN ROLLER ASS'Y LBP2410
2	RG5-7595-000 запросить цену →	1 LOWER FACE-DOWN ROLLER ASS'Y LBP5200
3	RB2-9906-000 запросить цену →	2 SPRING, TORSION LBP2410
3	RB3-1065-000 запросить цену →	2 SPRING, TORSION LBP5200
4	RB2-9909-000 запросить цену →	2 ROLLER, FACE-DOWN, LOWER
5	RB2-9916-000 запросить цену →	1 COVER, PRESSURE MOTOR
6	RB2-9912-000 запросить цену →	2 GUIDE, OUT SIDE PAPER LBP2410
501	XB4-7401-005 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M4X10

8. NPN RF MIDDLE FRAME ASS'Y

№	Артикул	Описание
1	RB1-8668-030 запросить цену →	1 BELT, TIMING
2	RB3-0061-000 запросить цену →	2 PULLEY
3	RB3-0063-000 запросить цену →	8 BELT, PAPER FEED
4	RB2-6297-000 запросить цену →	2 FOOT, RUBBER
5	RB3-0286-000 запросить цену →	1 PLATE, H ROLLER GROUNDING
6	RB3-0009-000 запросить цену →	1 PLATE, STATIC CHARGE ELIM.
7	RB3-0010-000 запросить цену →	1 PLATE, PAPER FEED
8	RB3-0011-000 запросить цену →	1 SHAFT, FEED DRIVE
9	RB3-0012-000 запросить цену →	1 ROLLER, SM BELT
10	RB3-0060-000 запросить цену →	1 SHAFT, IDLER GEAR
11	RB3-0045-000 запросить цену →	1 SPRING, TORSION
12	RB3-0016-000 запросить цену →	1 SPRING, TORSION
13	RB3-0022-000 запросить цену →	1 GEAR, 23T
14	RB3-0042-000 запросить цену →	1 SPRING, TORSION
15	RB3-0043-000 запросить цену →	1 SPRING, TORSION
16	RB3-0044-000 запросить цену →	1 SPRING, TORSION
17	RB3-0046-000 запросить цену →	1 SPRING, TORSION
18	RB3-0047-000 запросить цену →	1 SPRING, TORSION
19	RB3-0048-000 запросить цену →	1 SPRING, TORSION
20	RS5-1637-000 запросить цену →	1 BUSHING
21	RB3-0056-000 запросить цену →	1 SHEET, INSULATING LBP2410
21	RB3-1110-000 запросить цену →	1 SHEET, INSULATING LBP5200
22	RB3-0057-000 запросить цену →	2 PLATE, TRANSFER SLIDE
24	RS7-0428-000 запросить цену →	1 GEAR, 30T
25	RG5-6939-020 запросить цену →	1 REGISTRATION ROLLER ASS'Y
26	RG5-7123-000 запросить цену →	1 CABLE, GROUNDING J230
27	RG5-6940-000 запросить цену →	1 REGISTRATION SHUTTER ASS'Y
28	RG5-7122-000 запросить цену →	1 CABLE, INTERFACE LBP2410J118, J230
28	RG5-7608-000 запросить цену →	1 CABLE, INTERFACE LBP5200J118, J230
29	RB3-0052-000 запросить цену →	1 COVER, GEAR
30	RB3-0065-000 запросить цену →	1 SPRING, GROUNDING
31	RB3-0066-000 запросить цену →	1 SPRING, GROUNDING
32	RB2-9925-000 запросить цену →	1 ARM, SENSOR FLAG
33	RB2-9924-000 запросить цену →	1 HOLDER, SENSOR
34	RB2-7195-000 запросить цену →	1 ROLLER, TRANSFER SENSOR
35	RB3-0067-000 запросить цену →	2 PULLEY
36	RG5-7128-000 запросить цену →	1 PAPER SENSOR CABLE J107, J138, J720, J711
37	WG8-5593-000 запросить цену →	1 PHOTO INTERRUPTER TLP1242 PS720, J720
38	RS6-2766-000 запросить цену →	1 SPRING, TENSION
39	RB2-9850-000 запросить цену →	1 MOUNT, DEV. TERMINAL
40	RB2-9851-000 запросить цену →	1 MOUNT, DEV. ANTENNA CONTACT
41	RG5-7130-000 запросить цену →	1 DEV. H.V.T. CABLE J511F, J512M
42	WT2-5700-000 запросить цену →	1 CLAMP, CABLE
43	RB2-9999-000 запросить цену →	1 SPRING, TORSION
44	RG5-7613-000 запросить цену →	1 REGISTRATION SENSOR PCB ASS'Y
44	RG5-7613-000 запросить цену →	1 REGISTRATION SENSOR PCB ASS'Y LBP5200
45	RB2-9982-000 запросить цену →	1 PLATE, GROUNDING LBP5200
501	XB2-4300-605 запросить цену →	2 SCREW, W/WASHER, M3X6
502	XB4-7401-005 запросить цену →	13 SCREW,TAPPING,TRUSS HEAD,M4X10

9. NPN RF POWEW SUPPLY BASE ASS'Y

№	Артикул	Описание
1	RB3-0006-000 запросить цену →	1 HOLDER, FIXING CONNECTOR
2	RB3-0007-000 запросить цену →	1 SHEET, INSULATING
3	XA9-1500-000 запросить цену →	4 SCREW, RS, M3X8
4	RG5-7146-000 запросить цену →	1 CABLE, H.V.T. J135, J136, J501, J502
5	WT2-5737-000 запросить цену →	2 CLIP, CABLE LBP2410
5	WT2-5610-000 запросить цену →	2 CLIP, CABLE LBP5200
6	XA9-1449-000 запросить цену →	9 SCREW, RS, M3X8
7	RG5-7126-000 запросить цену →	1 SUB H.V.T. CABLE J503, J505
8	RG5-7109-000 запросить цену →	1 CABLE, FIXING CONNECTING DC J119, J201
9	RG5-7161-000 запросить цену →	1 CABLE, FIXING POWER J201, J302
9	RG5-7161-000 запросить цену →	1 CABLE, FIXING POWER LBP5200J201, J302
10	RG5-7106-000 запросить цену →	1 CABLE, VIDEO INTERFACE POWER J401, J102
11	RG5-7107-000 запросить цену →	1 CABLE, POWER, 1 LBP2410J133, J402
11	RG5-7621-000 запросить цену →	1 CABLE, POWER, 1 LBP520 J133, J402
12	RG5-7108-000 запросить цену →	1 CABLE, POWER, 2 J134, J403
13	RB3-0062-000 запросить цену →	1 HOLDER, HIGH VOLTAGE
14	RG5-6960-000 запросить цену →	1 H.V.T. PCB ASS'Y LBP2410
14	RG5-7647-000 запросить цену →	1 H.V.T. PCB ASS'Y LBP5200
15	RH3-2253-000 запросить цену →	1 LOW VOLTAGE PCB ASS'Y LBP2410 100V
15	RH3-2265-000 запросить цену →	1 LOW VOLTAGE PCB ASS'Y LBP5200 100V
15	RH3-2241-000 запросить цену →	1 LOW VOLTAGE PCB ASS'Y LBP2410 120V
15	RH3-2262-000 запросить цену →	1 LOW VOLTAGE PCB ASS'Y LBP5200 120V
15	RH3-2243-000 запросить цену →	1 LOW VOLTAGE PCB ASS'Y LBP2410 220V
15	RH3-2263-000 запросить цену →	1 LOW VOLTAGE PCB ASS'Y LBP5200 220V
16	RG5-7616-000 запросить цену →	1 SUB H.V.T. PCB ASS'Y
16	RG5-7616-000 запросить цену →	1 SUB H.V.T. PCB ASS'Y LBP5200

10. RG5-6904-080 1 MAIN DRIVE ASS'Y(LBP2410) LBP2410

№	Артикул	Описание
1	RG5-6932-070 запросить цену →	1 RIGHT SIDE PLATE FRONT ASS'Y
2	RF5-4010-000 запросить цену →	1 MOTOR UNIT
3	RH7-5389-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J113
4	RB3-0090-000 запросить цену →	1 RACK
5	RG5-7115-000 запросить цену →	1 CABLE, SECOND. TRANSFER SENSOR J115, J714
6	RG5-6934-000 запросить цену →	1 RIGHT SIDE PLATE REAR ASS'Y
7	RH7-1534-000 запросить цену →	1 MOTOR, DC
8	RG5-7116-000 запросить цену →	1 CABLE, FIXING MOTOR
9	XA9-1495-000 запросить цену →	4 SCREW, RS, M3X6

11. FIGURE 250A

№	Артикул	Описание
1	RG5-7581-000 запросить цену →	1 RIGHT SIDE PLATE FRONT ASS'Y
2	RF5-4063-000 запросить цену →	1 MOTOR UNIT
3	RH7-5335-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL2 J114
4	RB3-0090-000 запросить цену →	1 RACK
5	RG5-7115-000 запросить цену →	1 CABLE, SECOND. TRANSFER SENSOR J115, J714
6	RG5-7580-000 запросить цену →	1 RIGHT SIDE PLATE REAR ASS'Y
7	RH7-1628-000 запросить цену →	1 MOTOR, DC
8	RG5-7620-000 запросить цену →	1 CABLE, FIXING MOTOR
9	XA9-1495-000 запросить цену →	4 SCREW, RS, M3X6

12. RG5-6911-000 1 ROTARY DRIVE ASS'Y LBP2410

№	Артикул	Описание
1		(DCM703)
1	RG5-6958-000 запросить цену →	1 MOTOR UNIT LBP2410DCM703 J105
1	RH7-1651-000 запросить цену →	1 MOTOR UNIT LBP5200DCM703 J105
2	RH7-1625-000 запросить цену →	1 MOTOR, DC24V PM705 J705
2	RH7-1625-000 запросить цену →	1 MOTOR, DC24V LBP5200PM705 J705
3	RH7-5384-000 запросить цену →	1 SOLENOID SL93 J104
3	RH7-5384-000 запросить цену →	1 SOLENOID LBP5200SL93 J104
4	RB2-9852-000 запросить цену →	1 GUIDE, ROTARY RELEASE

13. NPN RF PAPER FEED SYSTEM LBP5200 100V

№	Артикул	Описание
1	RB3-1382-000 запросить цену →	1 COVER, CASSETTE, LEFT
2	RB3-0108-000 запросить цену →	1 CROSSMEMBER, CASSETTE FRAME
3	RB3-0282-000 запросить цену →	1 COVER, FRAME,
4	RB3-0283-000 запросить цену →	1 COVER, FRAME,
5	RB2-3019-000 запросить цену →	1 STOPPER, PLATE, PAPER LIFTING
6	RG5-7433-000 запросить цену →	1 CABLE, DRAWER CONNECTING J230 J2302
501	XB4-7401-005 запросить цену →	6 SCREW,TAPPING,TRUSS HEAD,M4X10

14. RG5-7826-000 1 CASSETTE LBP5200 100V

№	Артикул	Описание
1	RB3-1384-000 запросить цену →	1 COVER, CASSETTE FRONT
2	RG5-7426-000 запросить цену →	1 CASSETTE MAIN BODY ASS'Y
3	RB2-9960-000 запросить цену →	1 PAD, SEPARATION
4	RF5-4258-000 запросить цену →	1 PAPER SEPARATION PAD ASS'Y
5	RB3-1386-000 запросить цену →	1 PLATE, FRONT BLANKING
6	RS6-2768-000 запросить цену →	1 SPRING, COMPRESSION
501	XB4-5300-809 запросить цену →	2 SCREW, M3X8

15. NPN RF CASSETTE CENTER FRAME ASS'Y LBP5200 100V

№	Артикул	Описание
1	RB3-0105-000 запросить цену →	1 COVER, CASSETTE, CENTER
2	RB3-0165-000 запросить цену →	1 COVER, CENTER FRAME,
3	RB3-0166-000 запросить цену →	2 COVER, CENTER FRAME,
4	RS7-0431-000 запросить цену →	1 GEAR, 15T
5	RS7-0430-000 запросить цену →	1 GEAR, 26T
6	RS6-2760-000 запросить цену →	2 SPRING, COMPRESSION
7	RS6-2025-000 запросить цену →	1 SPRING, TENSION
8	RS5-1636-000 запросить цену →	1 BUSHING
9	RB1-2190-000 запросить цену →	1 COLLAR, SPRING
10	RB9-0843-000 запросить цену →	1 SPRING, TORSION
11	RB2-2892-000 запросить цену →	2 ROLLER
12	WG8-5593-000 запросить цену →	2 PHOTO-INTERRUPTER, TLP1242 PS716, J716, PS717, J717
13	RB9-0834-000 запросить цену →	1 BUSHING
14	RB9-0835-000 запросить цену →	1 BUSHING
15	RB2-2897-020 запросить цену →	1 BUSHING
16	RS5-1638-000 запросить цену →	1 BUSHING
17	RB3-0129-000 запросить цену →	1 ROLLER, M
18	RB3-0130-000 запросить цену →	1 FLAG, PAPER SET SENSOR
19	RB3-0132-000 запросить цену →	1 FLAG, PAPER PICK-UP SENSOR
20	RB3-0136-000 запросить цену →	1 COVER, CASSETTE GAUSS PROOF
21	RB3-0137-000 запросить цену →	1 PLATE, ROLLER GROUNDING
22	RB3-0161-000 запросить цену →	1 ROLLER, PAPER PICK-UP
23	RF5-4035-000 запросить цену →	2 ARM, ROLLER PRESSURE
24	RH7-5385-000 запросить цену →	1 SOLENOID SL9, J2304
25	XD9-0233-000 запросить цену →	1 RING, E
26	RG5-7139-000 запросить цену →	1 PAPER PICK-UP CANLE J717,J2303
27	RG5-7138-000 запросить цену →	1 CABLE, PAPER SENSOR J716,J2305
501	XB4-7401-005 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10
28	RB2-2893-000 запросить цену →	1 SHAFT, DRIVE

16. RG5-7829-000 1 RIGHT COVER ASS'Y LBP5200 100V

№	Артикул	Описание
1	RG5-7617-000 запросить цену →	1 250 PAPER FEED DRIVE PCB ASS'Y
2	WS1-6337-000 запросить цену →	1 CONNECTOR, DRAWER J230
3	RB3-1383-000 запросить цену →	1 FRAME, 250 CST. PICK-UP, RIGHT
501	XB4-7401-005 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X10

17. RG5-7587-000 1 ROTARY ASS'Y

№	Артикул	Описание
1	RG5-7132-000 запросить цену →	1 TAG CONTACT ASS'Y
2	RG5-6942-030 запросить цену →	1 ROTARY LEFT SIDE PLATE ASS'Y
3	RG5-7129-000 запросить цену →	1 DEV. ROTARY CABLE J511M, J512F
4	RG5-7663-000 запросить цену →	1 ROTARY TAG CABLE J127
5	RG5-7589-000 запросить цену →	1 ROTARY PRESSURE ASS'Y
6	RG5-7117-000 запросить цену →	1 SENSOR, CABLE J125, J712
7	RB9-0879-000 запросить цену →	1 BUSHING
8	RB2-9809-000 запросить цену →	1 BUSHING
9	RB2-9853-000 запросить цену →	1 PLATE, REINFORCEMENT
10	RG5-7609-000 запросить цену →	1 TONER SENSOR PCB ASS'Y J220

18. RG5-7413-000 1 FIXING ASS'Y(LBP2410) 100V

№	Артикул	Описание
1	RB3-2973-000 запросить цену →	2 BUSHING
2	XA9-1449-000 запросить цену →	2 SCREW, RS, M3X8
3	RB2-4933-000 запросить цену →	2 SHAFT, LEVER
4	RB3-0178-000 запросить цену →	1 LEVER, LOCK RELEASE, RIGHT
5	RB3-0179-000 запросить цену →	1 LEVER, LOCK RELEASE, LEFT
6	RB3-0180-000 запросить цену →	1 GUIDE, PAPER INLET
7	RB3-0186-000 запросить цену →	1 PLATE, PRESSURE
8	RB3-0190-000 запросить цену →	1 PLATE, PRESSURE
9	RB3-0191-000 запросить цену →	1 ROLLER, PRESSURE
10	RF5-4008-000 запросить цену →	1 BASE PLATE, FIXING
11	RS6-2756-000 запросить цену →	2 SPRING, COMPRESSION
12	RS7-0432-000 запросить цену →	1 GEAR, 27T
13	WT2-5700-000 запросить цену →	1 CLAMP, CABLE
14	RG5-7431-000 запросить цену →	1 FIXING FILM ASS'Y 100V J201, J203
14	RG5-6928-000 запросить цену →	1 FIXING FILM ASS'Y 120V J201, J203
14	RM1-3524-000 запросить цену →	1 FIXING FILM ASS'Y 220V J201, J203
15	RG5-6929-000 запросить цену →	1 SEPARATION UPPER GUIDE ASS'Y
16	RS6-8657-000 запросить цену →	1 LABEL, 'CAUTION, HIGH TEMP.'
17	RG5-7110-000 запросить цену →	1 CABLE, FIXING DC J201, J203
18	RG5-7422-000 запросить цену →	1 FACE-UP COVER ASS'Y
19	RB3-0847-000 запросить цену →	1 COVER, FACE-UP, UPPER
20	RS6-8673-000 запросить цену →	1 LABEL, FIXING INSTRUCTION
21	RG5-6930-000 запросить цену →	1 SEPARATION LOWER GUIDE ASS'Y

19. FIGURE 810A

№	Артикул	Описание
1	RB3-1026-000 запросить цену →	1 BUSHING
2	RB3-1027-000 запросить цену →	1 BUSHING
3	RB2-4933-000 запросить цену →	2 SHAFT, LEVER
4	RB3-0178-000 запросить цену →	1 LEVER, LOCK RELEASE, RIGHT
5	RB3-0179-000 запросить цену →	1 LEVER, LOCK RELEASE, LEFT
6	RB3-0180-000 запросить цену →	1 GUIDE, PAPER INLET
7	RB3-1024-000 запросить цену →	2 PLATE, PRESSURE
8	RB3-1032-000 запросить цену →	1 COVER, FIXING, UPPER
9	RB3-1034-000 запросить цену →	1 ROLLER, PRESSURE
10	RF5-4060-000 запросить цену →	1 BASE PLATE, FIXING
11	RB3-1025-000 запросить цену →	2 SPRING, COMPRESSION
12	RS7-0580-000 запросить цену →	1 GEAR, 30T
13	WT2-5700-000 запросить цену →	1 CLAMP, CABLE
14	RG5-7832-000 запросить цену →	1 FIXING FILM ASS'Y 100V J201, J203
14	RG5-7574-000 запросить цену →	1 FIXING FILM ASS'Y 120V J201, J203
14	RG5-7575-000 запросить цену →	1 FIXING FILM ASS'Y 220V J201, J203
15	RG5-7576-000 запросить цену →	1 SEPARATION UPPER GUIDE ASS'Y
16	RU5-8125-000 запросить цену →	1 LABEL, 'CAUTION, HIGH TEMP.'
17	RB3-1042-000 запросить цену →	2 SPRING, GROUNDING
18	RG5-7825-000 запросить цену →	1 FACE-UP COVER ASS'Y
19	RB3-0878-000 запросить цену →	1 COVER, FACE-UP, UPPER
20	RS6-8673-000 запросить цену →	1 LABEL, FIXING INSTRUCTION
21	RG5-7577-000 запросить цену →	1 SEPARATION LOWER GUIDE ASS'Y
22	XA9-1449-000 запросить цену →	2 SCREW, RS, M3X8
23	RB3-1030-000 запросить цену →	1 LEVER, PRESSURE RELEASE, RIGHT
24	RB3-1031-000 запросить цену →	1 LEVER, PRESSURE RELEASE, LEFT
25	RB3-1028-000 запросить цену →	1 SHAFT, PAPER DELIVERY IDLE
26	RB3-1029-000 запросить цену →	1 HOLDER, DELIV. IDLE GEAR SHAFT
27	RS7-0582-000 запросить цену →	1 GEAR, 28T
