1. ASSEMBLY LOCATION DIAGRAM
2. INTERNAL COMPONENTS 2
3. INTERNAL COMPONENTS 3
4. INTERNAL COMPONENTS 4
5. INTERNAL COMPONENTS 5
6. PRINTER DRIVE ASS'Y
7. CASSETTE
8. MULTI-PURPOSE TRAY ASS'Y
9. FIXING ASS'Y
10. INTERNAL COMPONENTS (1/2)

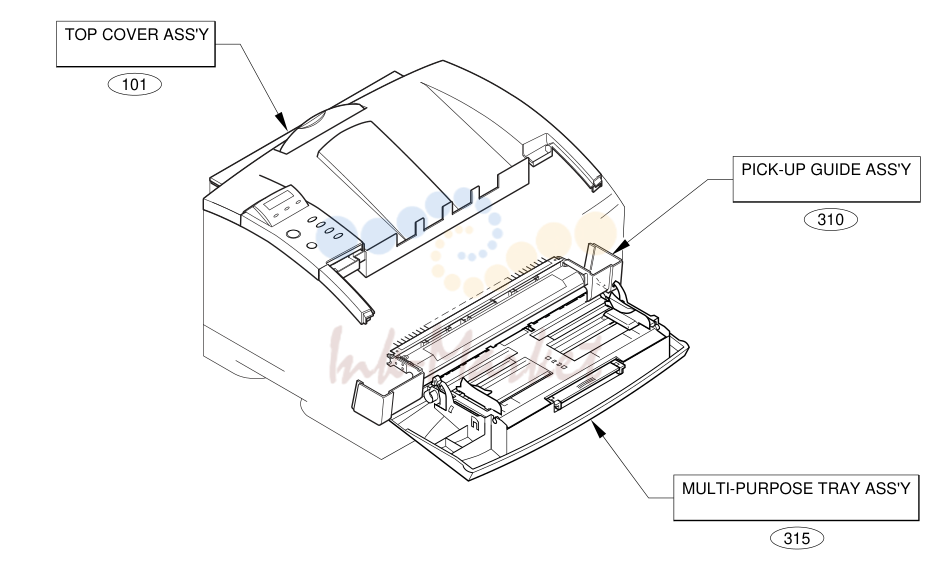

1. ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FB5-8112-000 запросить цену →	1 COVER, RIGHT
2	FB5-8113-000 запросить цену →	1 COVER, LEFT
3	FB5-8011-000 запросить цену →	1 LEVER, LOCK, LEFT
4	FB5-8012-000 запросить цену →	1 LEVER, LOCK, RIGHT
5	FB5-8015-000 запросить цену →	2 RAIL, FRONT COVER
6	FB5-8019-000 запросить цену →	1 ROLLER, TRANSFER
7	FB5-8020-000 запросить цену →	1 ROLLER
8	FS7-0979-000 запросить цену →	1 GEAR, 30T
9	XA9-0606-000 запросить цену →	4 SCREW, M4X10
10	FB5-8010-000 запросить цену →	1 COVER, FRONT
11	FB5-8013-000 запросить цену →	2 BUSHING
12	XA9-0606-000 запросить цену →	2 SCREW, M4X10
501	XB1-2300-606 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X6
101		- NPN RF TOP COVER ASS'Y
1	FB5-8110-000 запросить цену →	1 COVER, TOP
2	FB5-8111-000 запросить цену →	1 TRAY
3	FG6-7135-000 запросить цену →	1 PANEL, DISPLAY
501	XB1-2300-606 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
101-1		COPYRIGHT C 2001 CANON INC. CANON LBP-2000 REV.0 AUG.
6		SEE FIGURE
501		SEE FIGURE
5		SEE FIGURE
102-1		COPYRIGHT C 2001 CANON INC. CANON LBP-2000 REV.0 AUG.
102		- NPN RF INTERNAL COMPONENTS
1	FB5-8028-000 запросить цену →	1 HOLDER, PAD
2	FB5-8032-000 запросить цену →	1 GEAR, 36T
3	FF6-1834-000 запросить цену →	1 ROLLER, MANUAL FEED PICK-UP
4	FH6-1837-000 запросить цену →	1 MOTOR, PULSE, DC 20W M101, J903
5	FH6-5001-000 запросить цену →	1 SOLENOID SL101, J904
6	FS7-0982-000 запросить цену →	1 GEAR, 15T
7	WG8-5509-000 запросить цену →	1 PHOTO-INTERRUPTER PI102, J910
8	FG6-7619-000 запросить цену →	1 FIXING COVER UNIT
9	FS1-9170-000 запросить цену →	2 SCREW, STEPPED
10	FS5-9707-000 запросить цену →	2 SCREW, STEPPED, M4
11	FB6-2348-000 запросить цену →	1 EMBLEM
501	XB4-7401-009 запросить цену →	5 SCREW,TAPPING,TRUSS HEAD,M4X10

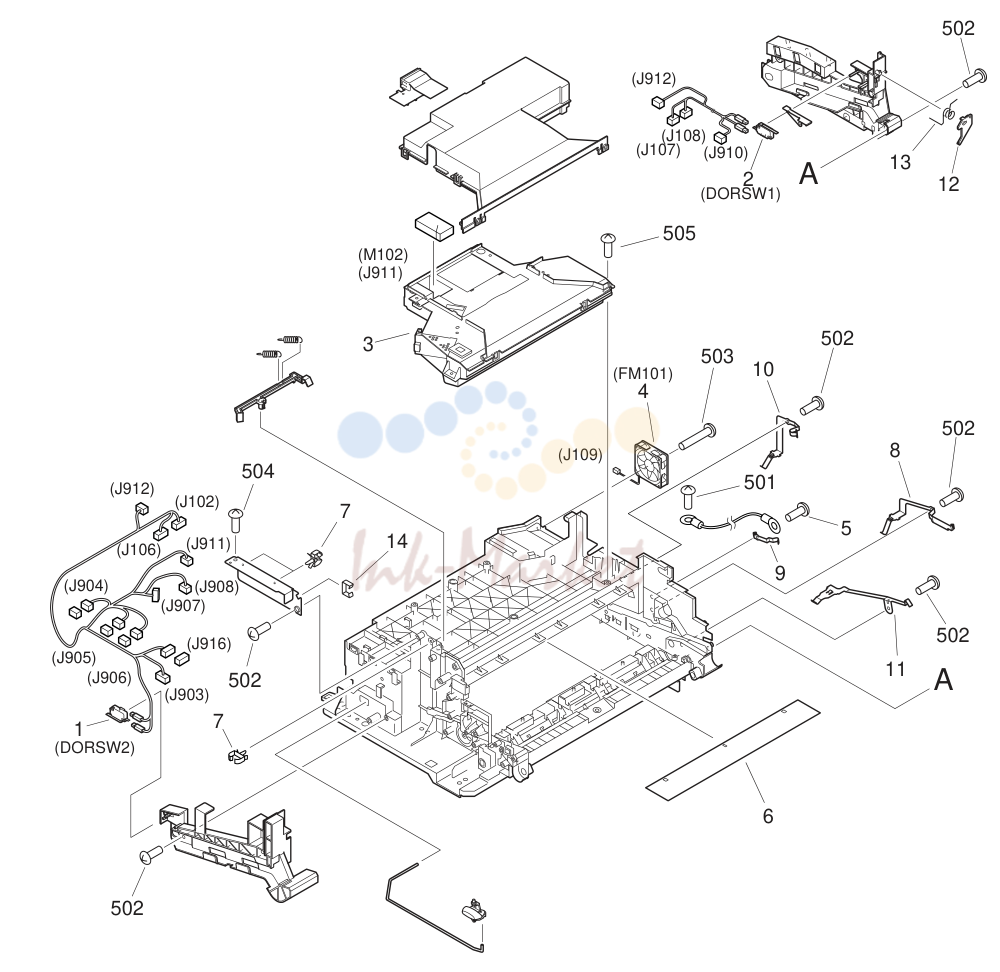

2. INTERNAL COMPONENTS 2

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	WC4-5126-000 запросить цену →	1 MICROSWITCH DORSW2
2	WC4-5126-000 запросить цену →	1 MICROSWITCH DORSW1
3	FG6-7127-000 запросить цену →	1 LASER/SCANNER UNIT M102, J911
4	FH6-1835-000 запросить цену →	1 FAN FM101, J109
5	XA9-1206-000 запросить цену →	1 SCREW,W/WASHER,M4X12
6	FB5-8115-000 запросить цену →	1 SHEET
7	WT2-0434-000 запросить цену →	5 CLIP, CABLE
8	FB5-8077-000 запросить цену →	1 SPRING, LEAF
9	FB5-8078-000 запросить цену →	1 SPRING, LEAF
10	FB5-8079-000 запросить цену →	1 SPRING, LEAF
11	FB5-8080-000 запросить цену →	1 SPRING, LEAF
12	FB5-8106-000 запросить цену →	1 LEVER, INTERLOCK
13	FS7-2600-000 запросить цену →	1 SPRING, TORSION
14	WT2-5498-000 запросить цену →	1 CLIP, CABLE
501	XB2-7300-606 запросить цену →	1 SCREW,W/WASHER,M3X6
502	XB4-7401-009 запросить цену →	14 SCREW,TAPPING,TRUSS HEAD,M4X10
503	XB4-7403-509 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X35
504	XB1-2300-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
505	XB4-7401-609 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X16

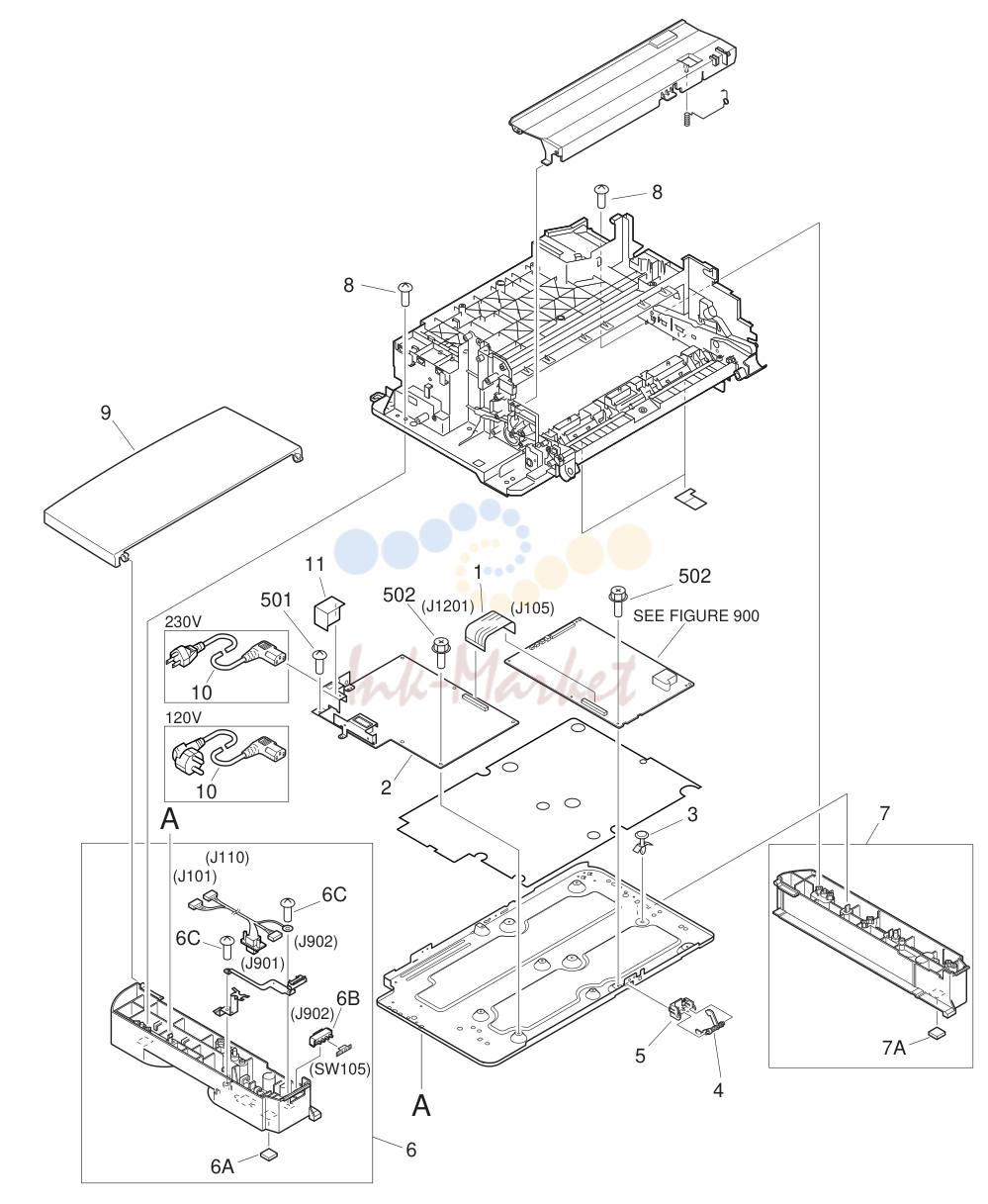

3. INTERNAL COMPONENTS 3

№	Артикул	Описание
104		- NPN RF INTERNAL COMPONENTS
1	FH2-6894-000 запросить цену →	1 CABLE, FLAT, 35P J105, J1201
2	FH3-2607-000 запросить цену →	1 DC POWER SUPPLY UNIT 120V
3	VT2-0001-003 запросить цену →	1 SUPPORT, PCB
4	FB5-8063-000 запросить цену →	1 FLAG, SENSOR
5	FB5-8064-000 запросить цену →	1 HOLDER, SENSOR
6	FG6-7125-000 запросить цену →	1 RAIL, CASSETTE, LEFT
7	FF6-0974-000 запросить цену →	1 RAIL, CASSETTE, RIGHT
8	FC1-6852-000 запросить цену →	6 SCREW, M4X20
9	FB5-8165-000 запросить цену →	1 COVER, CASSETTE DUST
10	WT3-5052-000 запросить цену →	1 POWER CORD, 230V 230V
11	FB6-2365-000 запросить цену →	1 SHIELD
501	XB2-7300-606 запросить цену →	1 SCREW,W/WASHER,M3X6
502	XB3-6300-800 запросить цену →	11 SCREW,RS,M3X8

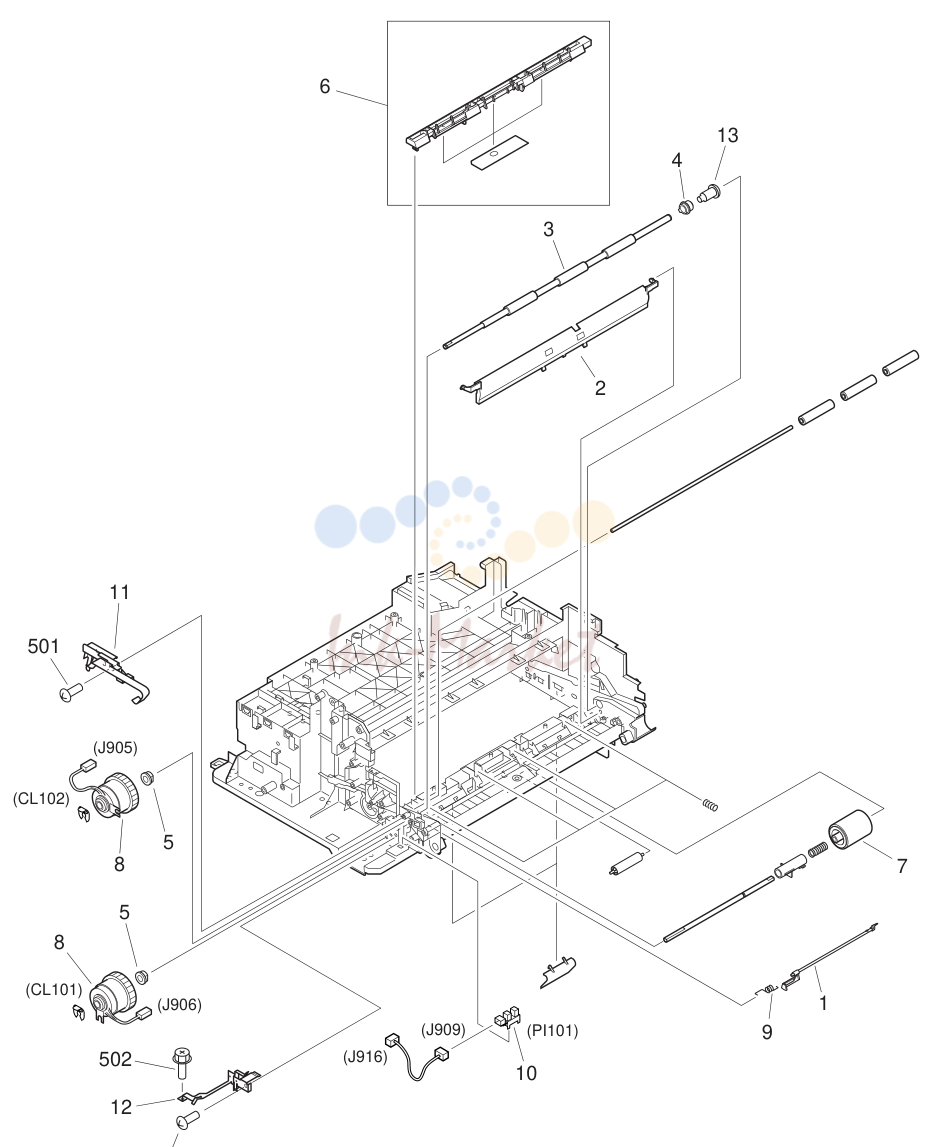

4. INTERNAL COMPONENTS 4

№	Артикул	Описание
105		- NPN RF INTERNAL COMPONENTS
1	FB5-8047-000 запросить цену →	1 FLAG, SENSOR
2	FB5-8051-000 запросить цену →	1 DEFLECTOR, PICK-UP
3	FB6-2363-000 запросить цену →	1 ROLLER, FEED
4	FB5-8053-000 запросить цену →	1 BUSHING
5	FB5-8158-000 запросить цену →	2 BUSHING
6	FF6-0968-000 запросить цену →	1 GUIDE, ROLLER
7	FF6-0981-000 запросить цену →	1 ROLLER, CASSETTE PICK-UP SEE NOTE
8	FH7-5996-000 запросить цену →	2 CLUTCH, ELECTROMAGNETIC CL101, CL102 J906,
9	FS7-2590-000 запросить цену →	1 SPRING, TORSION
10	WG8-5509-000 запросить цену →	1 PHOTO-INTERRUPTER PI101, J909
11	FB5-8081-000 запросить цену →	1 SPRING, LEAF
12	FB5-8082-000 запросить цену →	1 SPRING, LEAF
13	RS1-9014-000 запросить цену →	1 SCREW,STEPPED
501	XB4-7401-009 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X10
502	XB3-6300-800 запросить цену →	1 SCREW,RS,M3X8

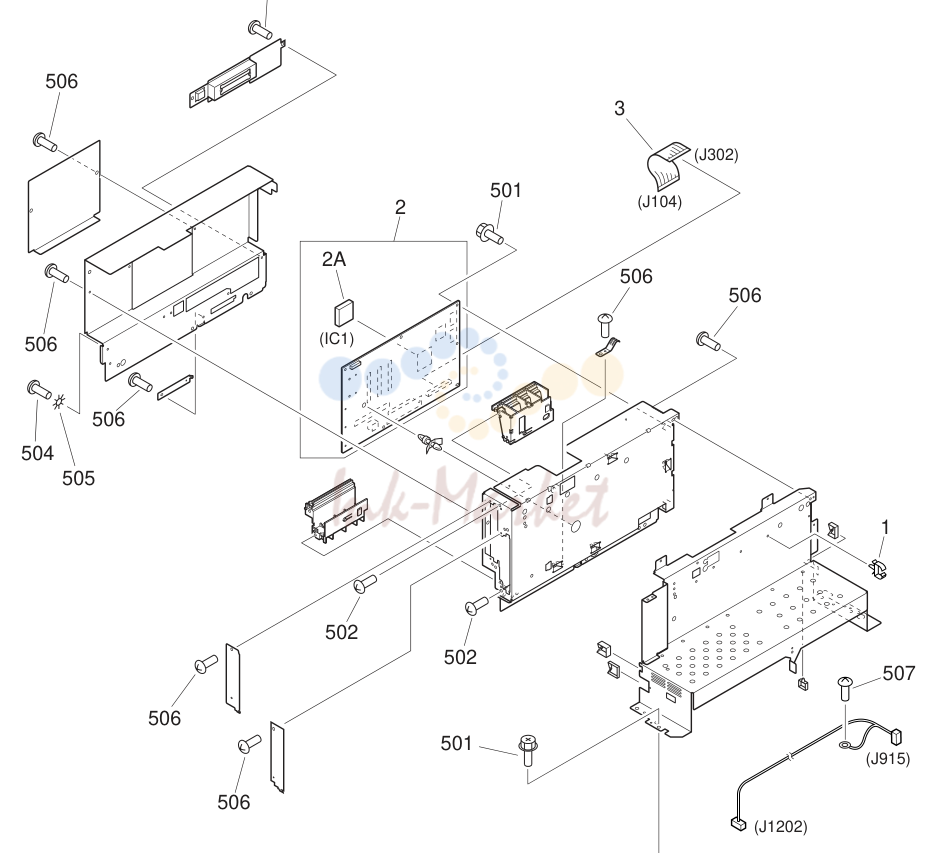

5. INTERNAL COMPONENTS 5

№	Артикул	Описание
106		- NPN RF INTERNAL COMPONENTS
1	WT2-0434-000 запросить цену →	5 CLIP, CABLE
2	FG3-1916-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y
3	FH2-6893-000 запросить цену →	1 CABLE, FLAT, 34P J104, J302
501	XB3-6300-800 запросить цену →	5 SCREW,RS,M3X8
502	XB4-7401-009 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X10
503	XB1-1300-606 запросить цену →	2 SCREW,MACH.,PAN HEAD,M3X6
504	XB1-2400-603 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
505	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK
506	XB1-2300-606 запросить цену →	14 SCREW,MACH.,TRUSS HEAD,M3X6
507	XB2-7300-606 запросить цену →	1 SCREW,W/WASHER,M3X6

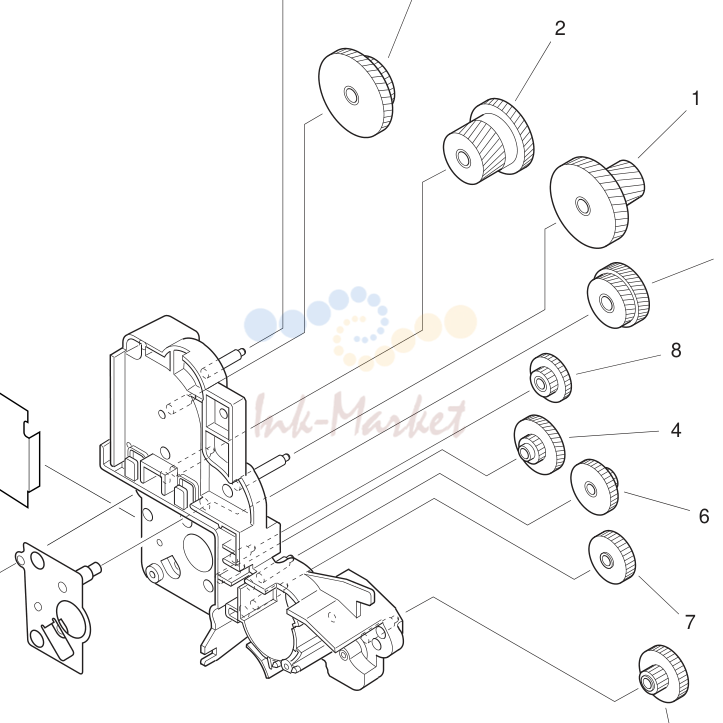

6. PRINTER DRIVE ASS'Y

№	Артикул	Описание
260		- NPN RF PRINTER DRIVE ASS'Y
1	FS7-0968-000 запросить цену →	1 GEAR, 18T/44T
2	FS7-0969-000 запросить цену →	1 GEAR, 27T/46T
3	FS7-0970-000 запросить цену →	1 GEAR, 32T/62T
4	FS7-0971-000 запросить цену →	1 GEAR, 17T/58T
5	FS7-0972-000 запросить цену →	1 GEAR, 15T/36T
6	FS7-0973-000 запросить цену →	1 GEAR, 14T/35T
7	FS7-0974-000 запросить цену →	1 GEAR, 33T
8	FS7-0975-000 запросить цену →	1 GEAR, 17T/31T
9	FS7-0976-000 запросить цену →	1 GEAR, 29T/44T
10	FS7-0977-000 запросить цену →	1 GEAR, 26T/36T
501	XB4-7401-009 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X10

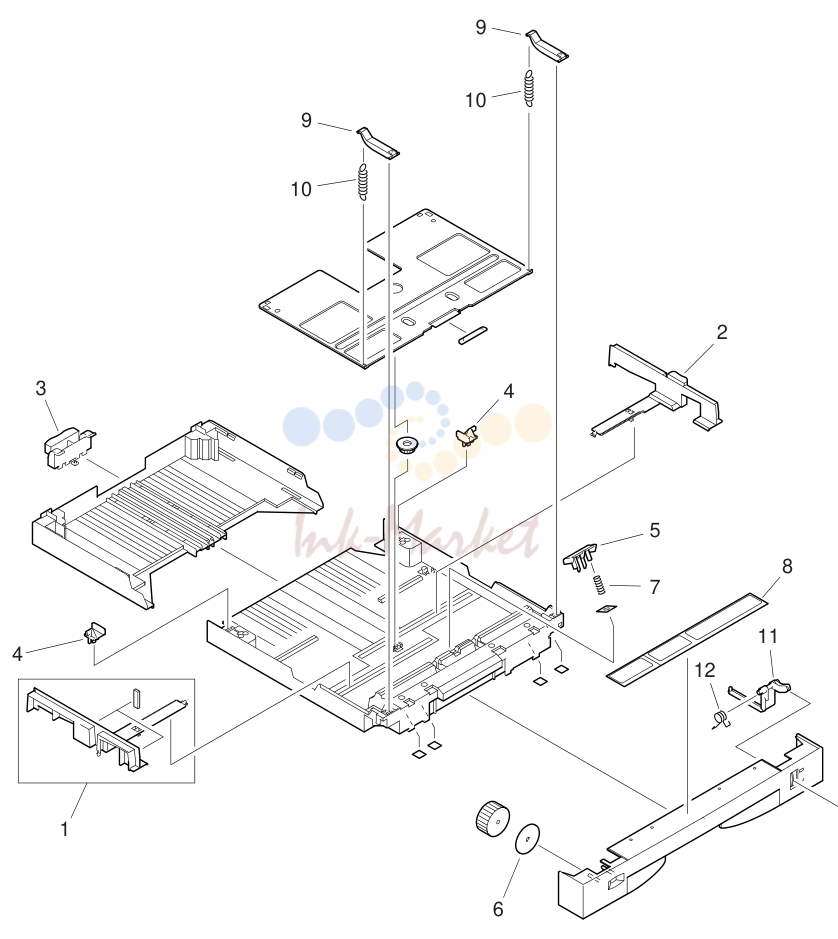

7. CASSETTE

№	Артикул	Описание
300		- NPN RF CASSETTE
1	FF6-1833-000 запросить цену →	1 GUIDE, SIDE PAPER END, LEFT
2	FB5-8094-000 запросить цену →	1 GUIDE, SIDE PAPER END, RIGHT
3	FB5-8095-000 запросить цену →	1 PLATE, LENGTH ADJUSTMENT
4	FB5-8097-000 запросить цену →	2 BLOCK, SIZE
5	FB5-8099-000 запросить цену →	1 HOLDER, SEPARATION PAD SEE NOTE
6	FS7-8266-000 запросить цену →	1 LABEL, SIZE
7	FS7-2593-000 запросить цену →	1 SPRING, COMPRESSION SEE NOTE
8	FS7-8265-000 запросить цену →	1 LABEL, PAPER SET
9	FB5-8096-000 запросить цену →	2 LEVER, PAPER LIFTING PLATE
10	FS7-2592-000 запросить цену →	2 SPRING, TENSION
11	FB5-8101-000 запросить цену →	1 LEVER, PAPER LEVEL
12	FS7-2594-000 запросить цену →	1 SPRING, TORSION
13	FB5-8102-000 запросить цену →	1 ARM, PAPER LEVEL
310		- FG6-7118-000 1 PICK-UP GUIDE ASS'Y
1	FF6-0970-000 запросить цену →	1 FLAG, SENSOR
2	FB5-8026-000 запросить цену →	1 BUSHING
3	FB5-8027-000 запросить цену →	1 ELIMINATOR,STATIC CHARGE
4	FS7-8264-000 запросить цену →	1 LABEL, JAM RECOVERY
310-1		COPYRIGHT C 2001 CANON INC. CANON LBP-2000 REV.0 AUG.

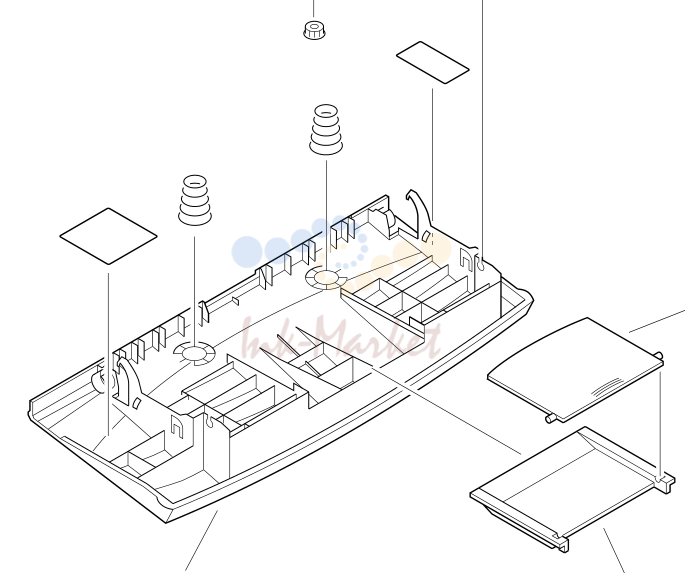

8. MULTI-PURPOSE TRAY ASS'Y

№	Артикул	Описание
315		- NPN RF MULTI-PURPOSE TRAY ASS'Y
1	FB5-8033-000 запросить цену →	1 COVER, MULTI-PURPOSE TRAY
2	FB5-8036-000 запросить цену →	1 GUIDE, SIDE PAPER END, LEFT
3	FB5-8037-000 запросить цену →	1 GUIDE, SIDE PAPER END, RIGHT
4	FB5-8038-000 запросить цену →	1 TRAY, SUB,
5	FB5-8039-000 запросить цену →	1 TRAY, SUB,
6	FF6-1835-000 запросить цену →	1 TRAY, MULTI-PURPOSE

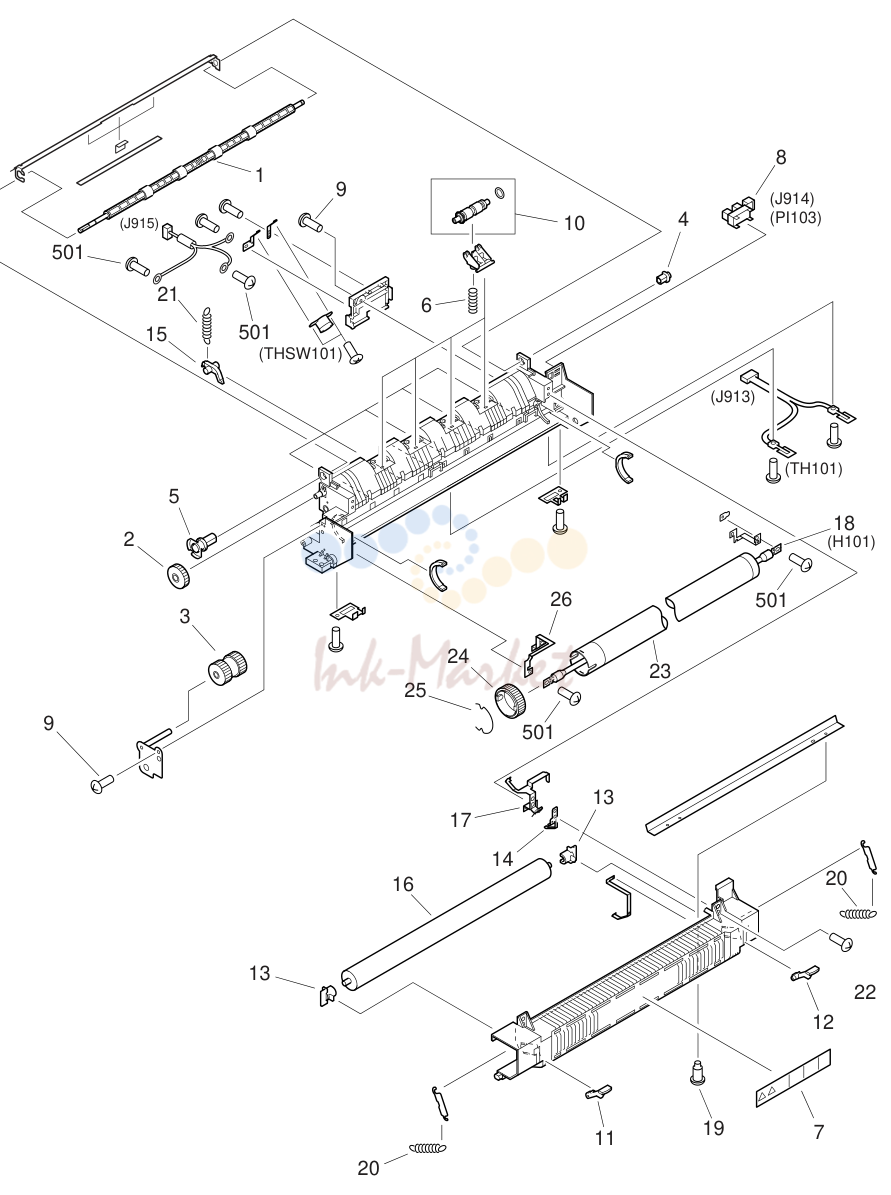

9. FIXING ASS'Y

№	Артикул	Описание
810		- FG6-7621-000 1 FIXING ASS'Y 230V
1	FF6-0973-000 запросить цену →	1 ROLLER, DELIVERY
2	FS7-0981-000 запросить цену →	1 GEAR, 21T
3	FS7-0983-000 запросить цену →	1 GEAR, 25T
4	FB5-8126-000 запросить цену →	1 BUSHING
5	FB5-8129-000 запросить цену →	1 BUSHING
6	FS7-2598-000 запросить цену →	4 SPRING, COMPRESSION
7	FS7-8267-000 запросить цену →	1 LABEL, CAUTION
8	WG8-5509-000 запросить цену →	1 PHOTO-INTERRUPTER PI103, J914
9	XA9-1279-000 запросить цену →	2 SCREW,W/WASHER,M3X8
10	RG9-1337-000 запросить цену →	4 ROLLER, DELIVERY
11	FB5-8122-020 запросить цену →	1 LEVER, RELEASE, LEFT
12	FB5-8123-020 запросить цену →	1 LEVER, RELEASE, RIGHT
13	FB5-8125-000 запросить цену →	2 BUSHING
14	FB5-8130-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
15	FB5-8143-000 запросить цену →	5 CLAW, SEPARATION
16	FB5-8145-000 запросить цену →	1 ROLLER, PRESSURE
17	FB5-8150-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
18	FH7-4697-000 запросить цену →	1 HALOGEN HEATER 120V
19	FS1-9010-000 запросить цену →	2 SCREW,STEPPED,M3X2.2
20	FS7-2595-000 запросить цену →	2 SPRING, TENSION
21	FS7-2596-000 запросить цену →	5 SPRING, TENSION
22	XA9-1206-000 запросить цену →	2 SCREW,W/WASHER,M4X12
23	FB5-8132-010 запросить цену →	1 ROLLER, FIXING
24	FS7-0984-000 запросить цену →	1 GEAR, 36T
25	FS7-2597-000 запросить цену →	1 SUPPORT, GEAR
26	FF6-1838-000 запросить цену →	1 PLATE, CONTACT
501	XB2-8300-807 запросить цену →	4 SCREW,W/WASHER,M3X8
900		- NPN RF PCB ASS'Y LOCATION DIAGRAM
1	FG3-1916-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y
2	FG3-1542-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y
3	FH3-2607-000 запросить цену →	1 DC POWER SUPPLY UNIT 120V
900-1		COPYRIGHT C 2001 CANON INC. CANON LBP-2000 REV.0 AUG.

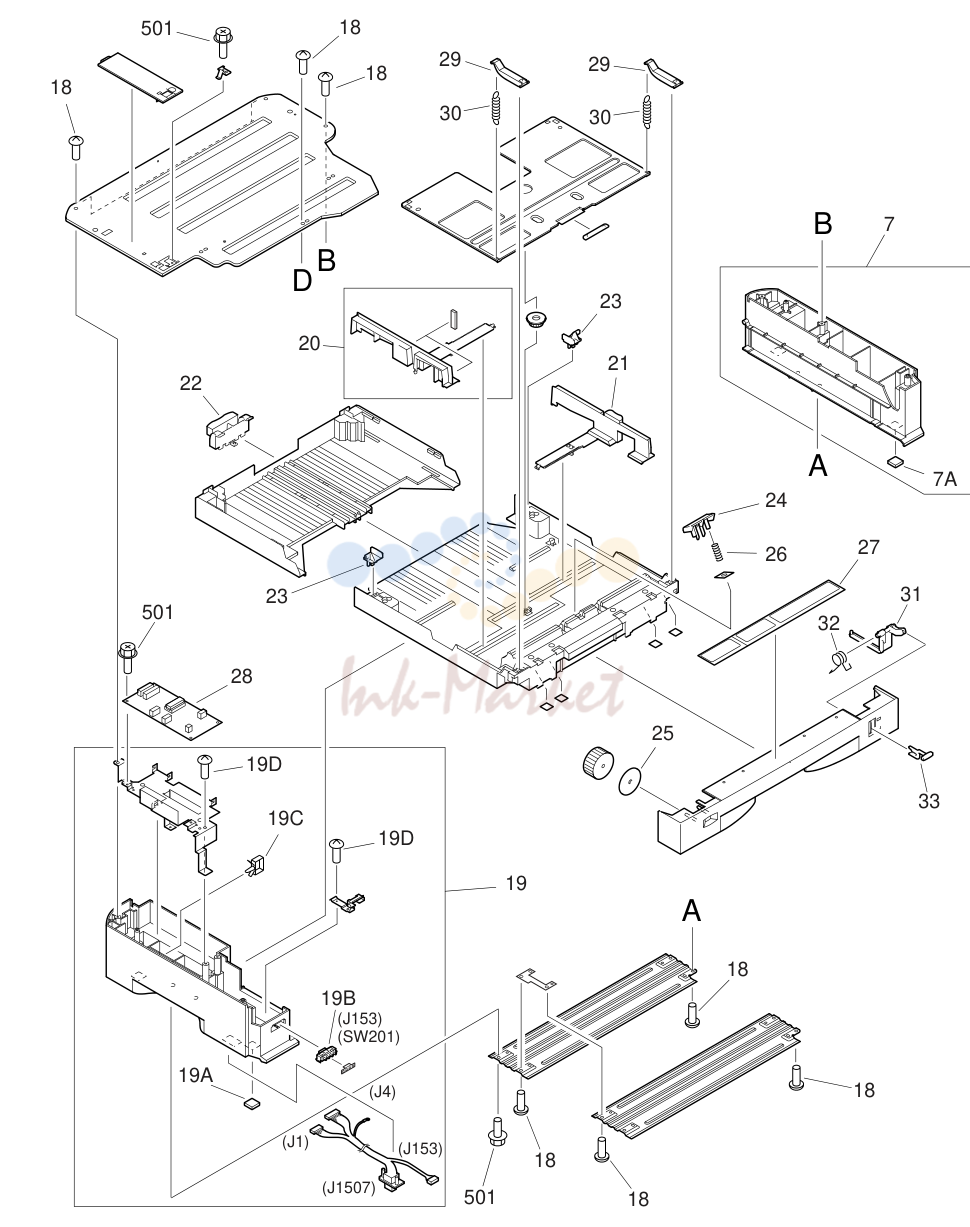

10. INTERNAL COMPONENTS (1/2)

№	Артикул	Описание
1	FB4-2007-000 запросить цену →	3 RING, RETAINING
2	FB5-8158-000 запросить цену →	2 BUSHING
3	FB5-8271-000 запросить цену →	1 ROLLER, FEED
4	FB5-8273-000 запросить цену →	1 FLAG, SENSOR
5	FB5-8275-000 запросить цену →	1 FLAG, SENSOR
6	FS5-9711-000 запросить цену →	1 SCREW,PT,M3X16
7	FF6-0932-000 запросить цену →	1 RAIL, CASSETTE, RIGHT
8	FF6-0981-000 запросить цену →	1 ROLLER, CASSETTE PICK-UP SEE NOTE
9	FH6-1840-000 запросить цену →	1 MOTOR, STEPPING, DC 10W UNDER M201,J6
10	FH6-5004-000 запросить цену →	1 CLUTCH, EM CL201, J3
11	FS7-0998-000 запросить цену →	1 GEAR, 17T
12	FS7-0999-000 запросить цену →	2 GEAR, 17T
13	FS7-2615-000 запросить цену →	1 SPRING, TORSION
14	FU3-0001-000 запросить цену →	1 GEAR, 58T/20T
15	WG8-5509-000 запросить цену →	2 PHOTO-INTERRUPTER PI201, PI202, J155,
16	WT2-0317-000 запросить цену →	1 CLIP, CABLE
17	WT2-0434-000 запросить цену →	1 CLIP, CABLE
18	XA9-0606-000 запросить цену →	21 SCREW, M4X10
19	FG6-7059-000 запросить цену →	1 RAIL, CASSETTE, LEFT
20	FF6-1833-000 запросить цену →	1 GUIDE, SIDE PAPER END, LEFT
21	FB5-8094-000 запросить цену →	1 GUIDE, SIDE PAPER END, RIGHT
22	FB5-8095-000 запросить цену →	1 PLATE, LENGTH ADJUSTMENT
23	FB5-8097-000 запросить цену →	2 BLOCK, SIZE
24	FB5-8099-000 запросить цену →	1 HOLDER, SEPARATION PAD SEE NOTE
26	FS7-2593-000 запросить цену →	1 SPRING, COMPRESSION SEE NOTE
27	FS7-8265-000 запросить цену →	1 LABEL, PAPER SET
28	FG3-1549-000 запросить цену →	1 FEEDER DRIVER PCB ASS'Y
29	FB5-8096-000 запросить цену →	2 LEVER, PAPER LIFTING PLATE
30	FS7-2592-000 запросить цену →	2 SPRING, TENSION
31	FB5-8101-000 запросить цену →	1 LEVER, PAPER LEVEL
32	FS7-2594-000 запросить цену →	1 SPRING, TORSION
33	FB5-8102-000 запросить цену →	1 ARM, PAPER LEVEL
501	XB3-6300-800 запросить цену →	7 SCREW,RS,M3X8
1	RB2-6611-000 запросить цену →	1 COVER, HARD DISK DRIVE
2	XA9-1223-000 запросить цену →	4 SCREW, TP, M3X6
3	FG3-2162-000 запросить цену →	1 HARD DISK (BLANK)
501	XB1-1300-807 запросить цену →	2 SCREW,MACH.,PAN HEAD,M3X8
