Canon LBP 1760 — каталог запчастей со схемами

Содержание

1. FIGURE A
2. FIGURE 101
3. FIGURE 102
4. FIGURE 103
5. FIGURE 104
6. FIGURE 105
7. FIGURE 106
8. FIGURE 110
9. FIGURE 260
10. FIGURE 270
11. FIGURE 300
12. FIGURE 310

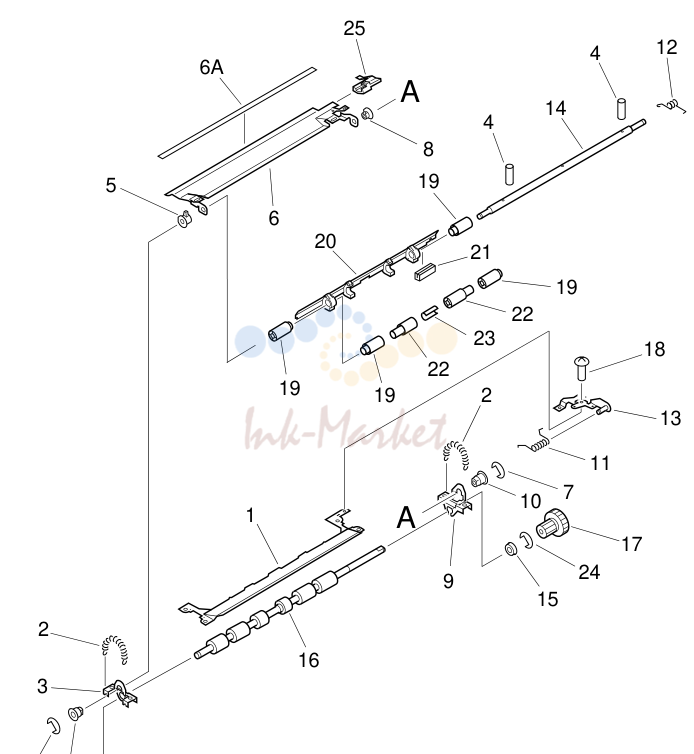

13. FIGURE 325

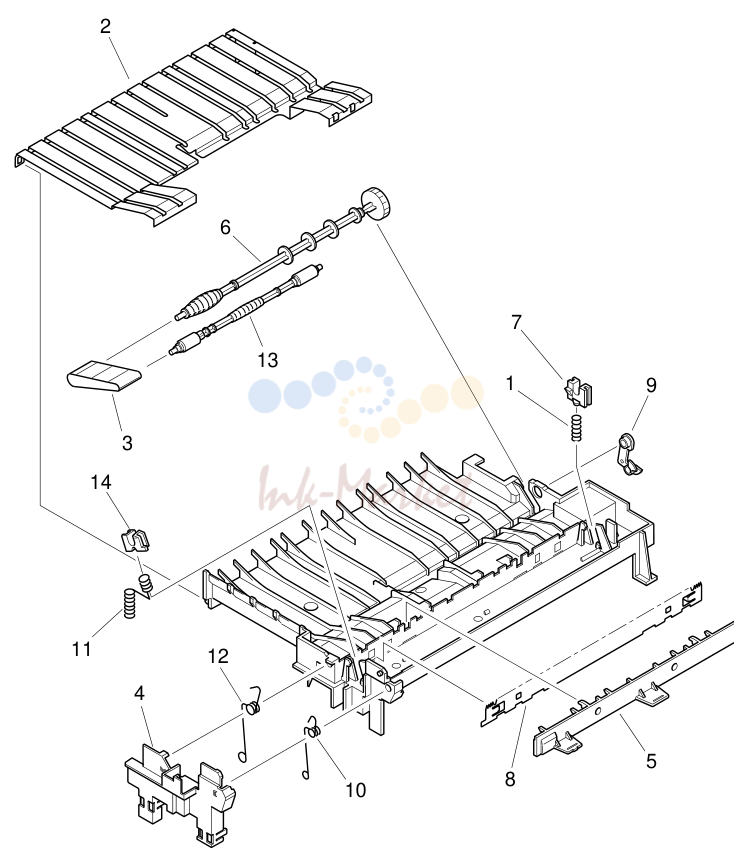

14. FIGURE 330

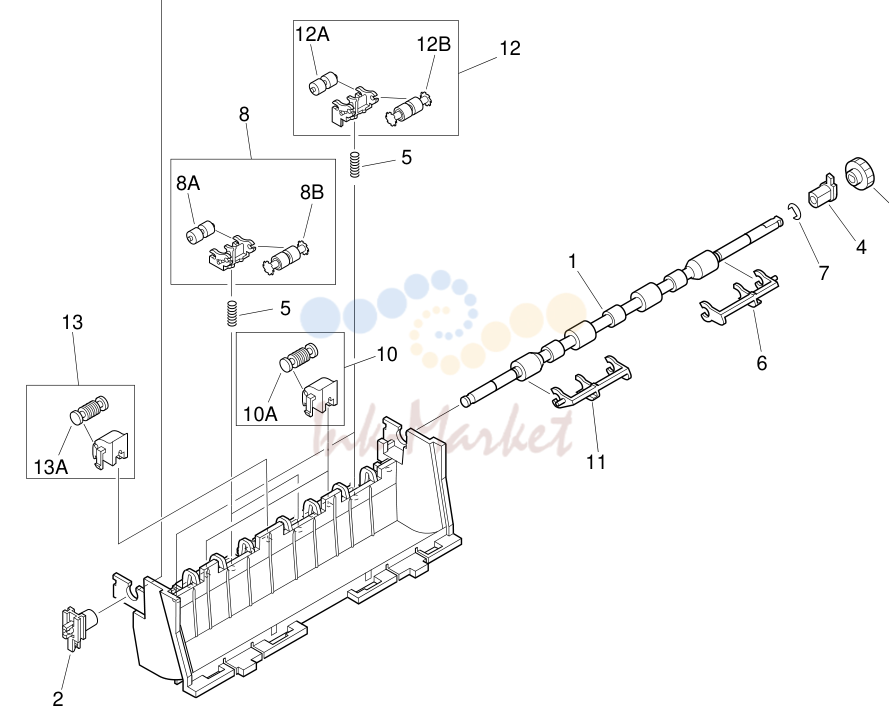

15. FIGURE 370
16. FIGURE 810

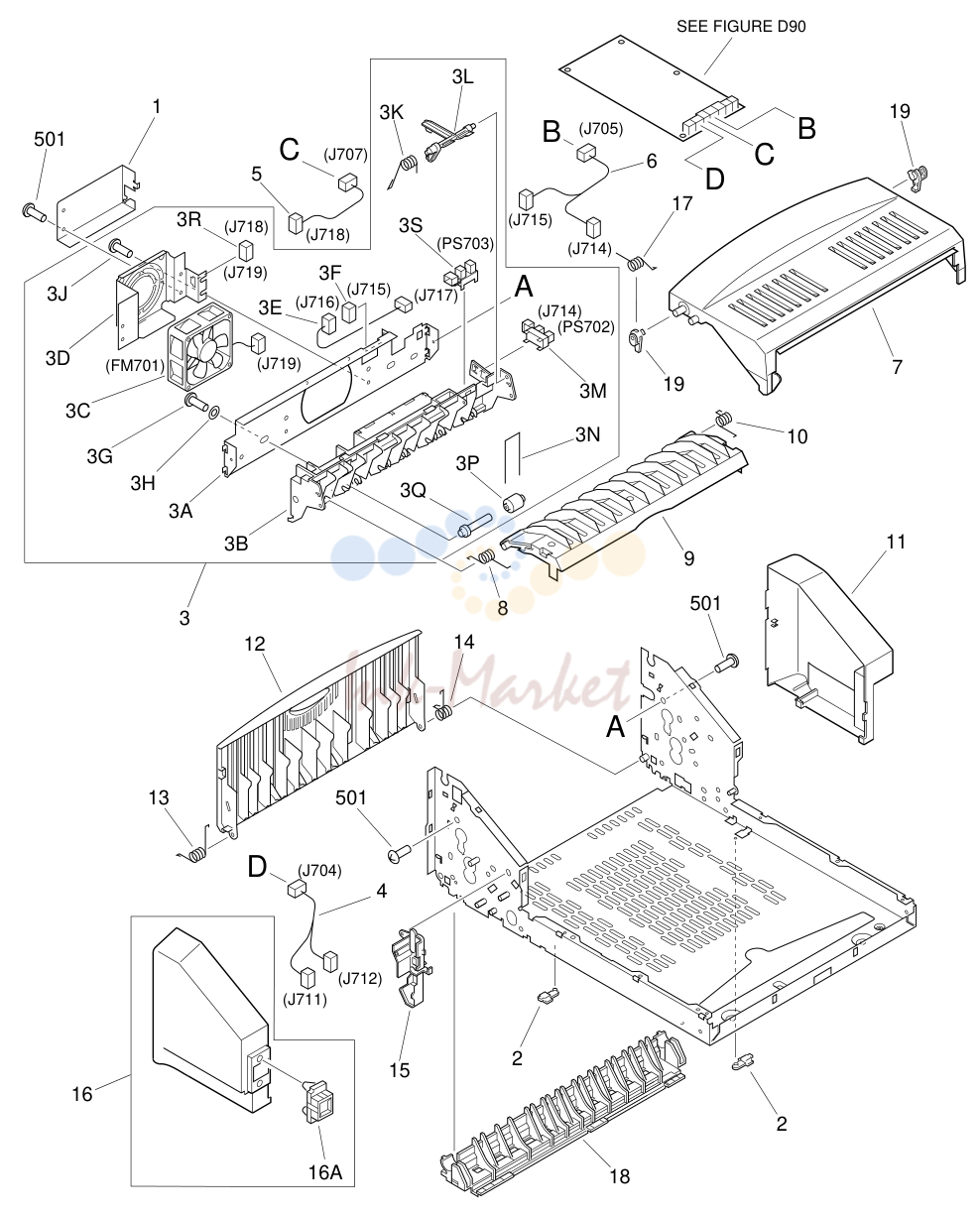

17. FIGURE D10
18. FIGURE D11
19. FIGURE F10
20. FIGURE F11
21. FIGURE F12

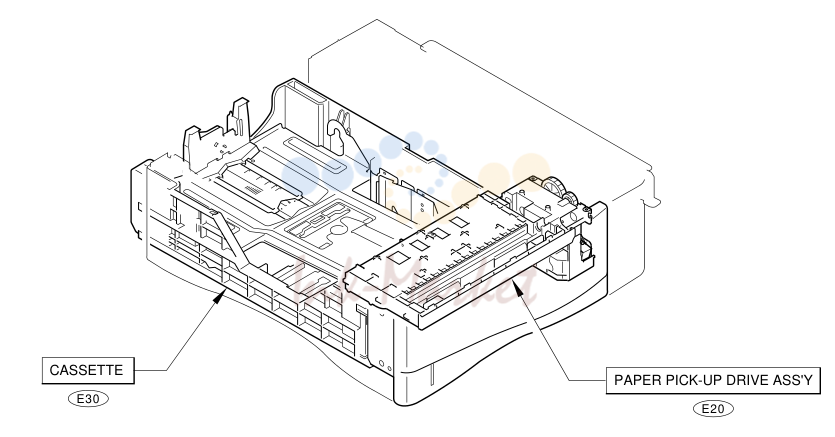

22. FIGURE EA
23. FIGURE E20
24. FIGURE E30

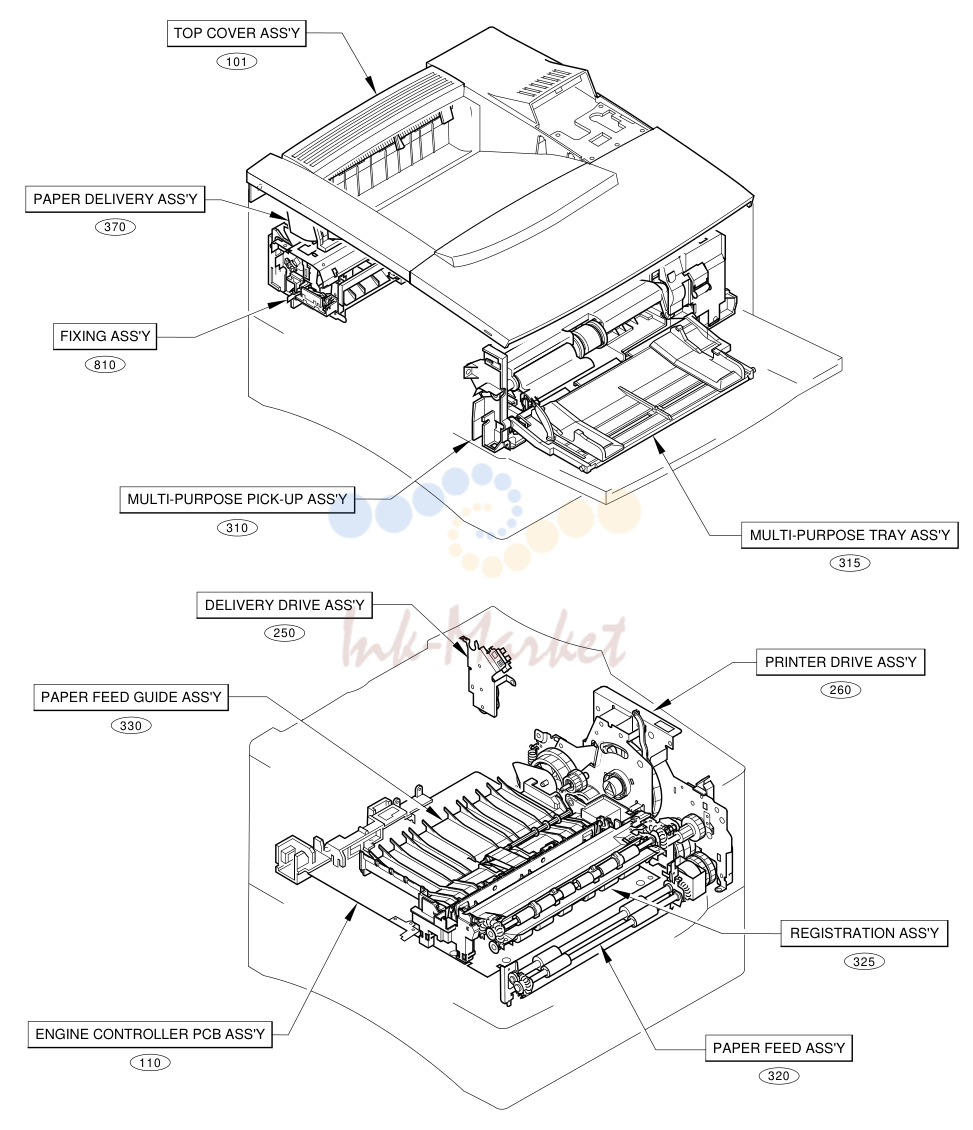

1. FIGURE A

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	RG5-4541-000 запросить цену →	1 RIGHT COVER ASS'Y
2	RG5-4542-000 запросить цену →	1 LEFT COVER ASS'Y
3	RG5-4536-000 запросить цену →	1 FRONT COVER ASS'Y
4	RB2-2740-000 запросить цену →	1 TRAY, EXTENSION, FACE-UP
5	RB2-2749-000 запросить цену →	1 TRAY, FACE-UP
6	RB2-2741-000 запросить цену →	1 PANEL, RIGHT, REAR
7	RB1-8990-000 запросить цену →	3 RIB, TRAY

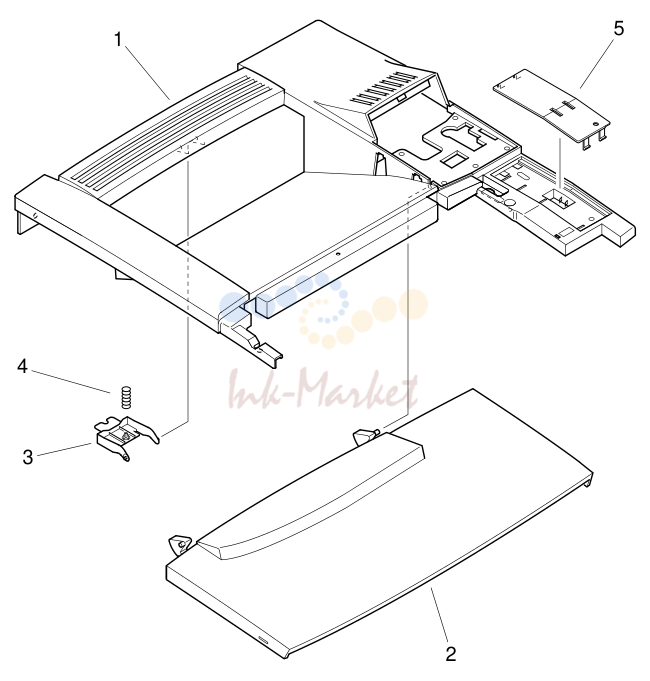

2. FIGURE 101

№	Артикул	Описание
101		- RG5-4539-000 1 TOP COVER ASS'Y LBP-1760
1	RB2-2737-000 запросить цену →	1 COVER, UPPER
2	RF5-2850-000 запросить цену →	1 DOOR, CARTRIDGE LBP-1760
3	RB1-8846-000 запросить цену →	1 ARM, LOCK, TRAY
4	RB1-8847-000 запросить цену →	1 SPRING, COMPRESSION
5	RB1-8710-000 запросить цену →	1 PLATE, COVER

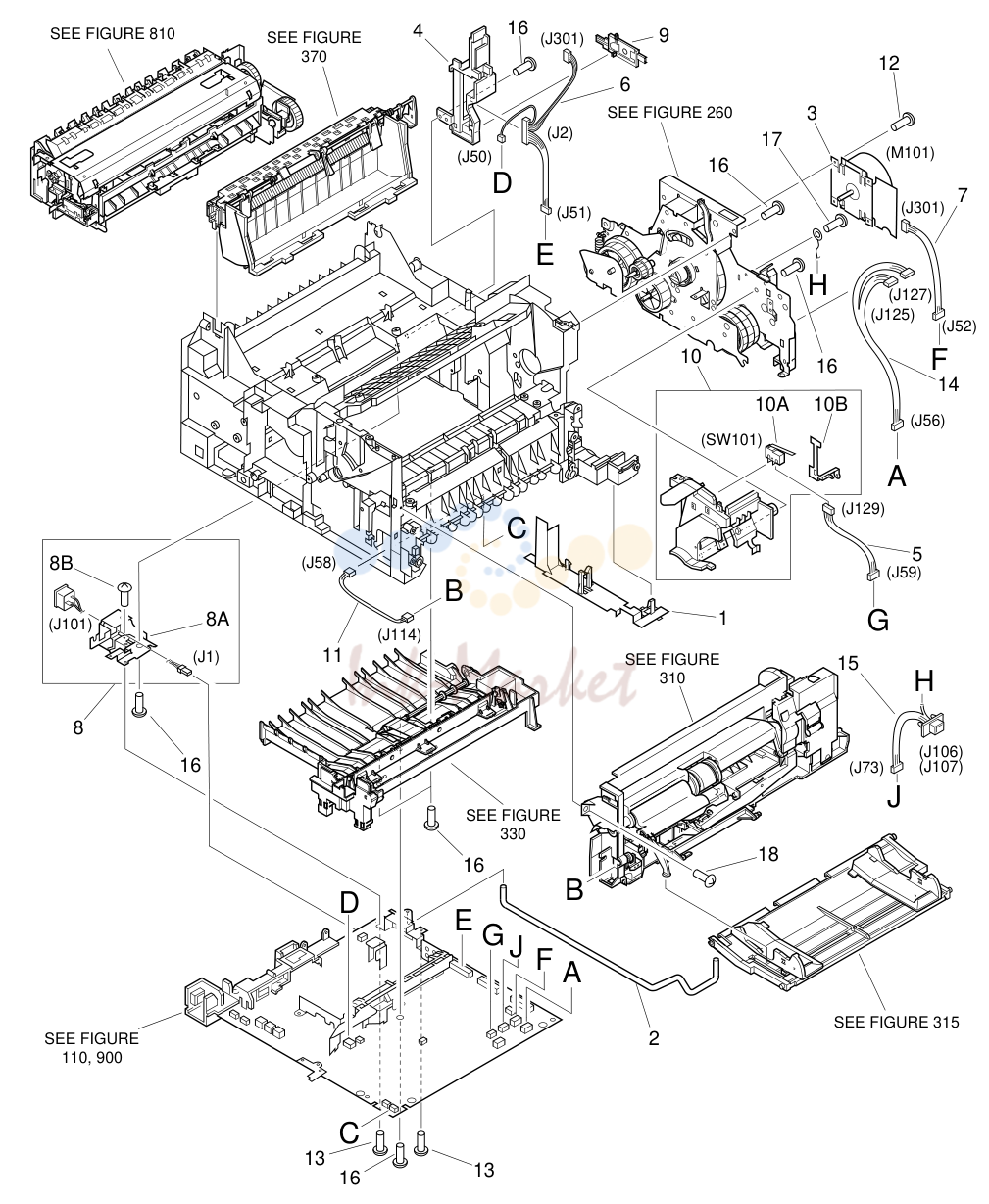

3. FIGURE 102

№	Артикул	Описание
102		- NPN RF INTERNAL COMPONENTS
1	RB1-8704-030 запросить цену →	1 HOLDER, CABLE
2	RB1-8851-000 запросить цену →	1 ROD, SWITCH
3	RG5-3729-000 запросить цену →	1 MAIN MOTOR ASS'Y M101, J301
4	RB1-8862-000 запросить цену →	1 HOLDER, CONNECTOR
5	RG5-3705-000 запросить цену →	1 DOOR SWITCH CABLE J59, J129
6	RG5-3708-000 запросить цену →	1 VIDEO INTERFACE CABLE J2, J50, J51, J301
7	RG5-3709-000 запросить цену →	1 MAIN MOTOR CABLE J52, J301
8	RG5-3696-000 запросить цену →	1 AC LINE CABLE J1, J101
9	RB1-8712-000 запросить цену →	1 HOLDER, CABLE
10	RG5-2645-000 запросить цену →	1 FRONT INNER COVER ASS'Y
11	RG5-3700-000 запросить цену →	1 MP TRAY PAPER SENSOR CABLE J58, J114
12	XA9-0434-000 запросить цену →	4 SCREW, TP, M3X4
13	XA9-0904-000 запросить цену →	3 SCREW, M3X6
14	RG5-3703-000 запросить цену →	1 CLUTCH/SOLENOID CABLE J56, J125, J127
15	RG5-3704-000 запросить цену →	1 ENVELOPE FEEDER CABLE J73, J106, J107
16	XA9-0870-000 запросить цену →	12 SCREW, M4X10
17	FA9-1449-000 запросить цену →	1 SCREW, TRUSS HEAD, W/WASHER
18	XA9-0790-000 запросить цену →	5 SCREW,ALLEN HEAD,M8X8

4. FIGURE 103

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	RB2-2742-000 запросить цену →	1 PLATE, GROUNDING
2	RB1-8671-000 запросить цену →	1 COVER, FRONT INNER, LEFT
3	RG5-2641-030 запросить цену →	1 LASER/SCANNER ASS'Y
4	XA9-0790-000 запросить цену →	4 SCREW,ALLEN HEAD,M8X8
5	RB2-2750-000 запросить цену →	1 COVER, REAR, LEFT
6	RB2-2751-000 запросить цену →	1 COVER, REAR, RIGHT
7	RB1-8700-000 запросить цену →	1 LEVER
8	RB1-8706-000 запросить цену →	1 FILTER, DUST
9	RH7-1335-000 запросить цену →	1 FAN FM101, J54
10	RB1-8688-000 запросить цену →	1 BUTTON, TEST PRINT
11	RB1-8693-000 запросить цену →	1 SPRING, TORSION
12	RB1-8690-000 запросить цену →	1 HOLDER, ANTENNA
13	RB1-8695-000 запросить цену →	1 SPRING, TORSION
14	RG5-3876-000 запросить цену →	1 LASER/SCANNER UNIT CABLE J53, J60, J113, J401
15	XA9-0384-000 запросить цену →	1 SCREW, M3
16	RG5-2642-000 запросить цену →	1 SENSOR ASS'Y
17	RG5-3710-000 запросить цену →	1 PAPER PICK-UP CABLE J72, J603
18	RB1-8708-000 запросить цену →	1 SPRING, LEAF
19	RB1-8689-000 запросить цену →	1 HOLDER, CABLE
20	RB1-8827-000 запросить цену →	1 SPRING, LEAF
21	RG5-4540-000 запросить цену →	1 OPERATION PANEL ASS'Y
22	RS6-8113-000 запросить цену →	1 LABEL 220-240V
23	XA9-0870-000 запросить цену →	1 SCREW, M4X10
24	XA9-0780-000 запросить цену →	4 SCREW, M4X12

5. FIGURE 104

№	Артикул	Описание
104		- NPN RF INTERNAL COMPONENTS
1	RB1-8838-000 запросить цену →	1 SHEET, INSULATION
2	RB2-2404-000 запросить цену →	1 PLATE, COVER
3	XA9-0606-000 запросить цену →	1 SCREW, M4X10
4	RB1-8716-000 запросить цену →	1 GUIDE, PROTECT
5	RF5-1867-030 запросить цену →	1 GUIDE, TRANSFER
6	RB1-8747-000 запросить цену →	1 SPRING, LEAF
7	RS5-0911-000 запросить цену →	1 GEAR, 19T
8	RF5-2496-000 запросить цену →	1 PLATE
9	RG5-4283-000 запросить цену →	1 TRANSFER ROLLER ASS'Y
10	XA9-0870-000 запросить цену →	8 SCREW, M4X10
11	FA9-1449-000 запросить цену →	2 SCREW, TRUSS HEAD, W/WASHER

6. FIGURE 105

№	Артикул	Описание
105		- NPN RF INTERNAL COMPONENTS
1	XA9-0917-000 запросить цену →	1 SCREW, M3X16
2	XA9-0870-000 запросить цену →	16 SCREW, M4X10
3	RG5-2670-000 запросить цену →	1 LOWER FRAME ASS'Y
4	RG5-4544-000 запросить цену →	1 RIGHT FRAME ASS'Y
5	RG5-4545-000 запросить цену →	1 LEFT FRAME ASS'Y
6	RG5-2671-000 запросить цену →	N 1 UPPER FRAME ASS'Y
501	XB5-2300-609 запросить цену →	2 SCREW, CT, M3X6

7. FIGURE 106

№	Артикул	Описание
106		- NPN RF INTERNAL COMPONENTS
1	RB2-2762-000 запросить цену →	1 COVER, SHIELD
2	RF5-2851-000 запросить цену →	1 COVER, MEMORY
3	RB2-2764-000 запросить цену →	1 RAIL, GUIDE
4	FA9-1449-000 запросить цену →	3 SCREW, TRUSS HEAD, W/WASHER
5	RB2-2767-000 запросить цену →	1 COVER
6	RB2-2768-000 запросить цену →	1 COVER
7	XA9-0258-000 запросить цену →	4 SCREW, BINDING HEAD MACHINE
8	XA9-0267-000 запросить цену →	5 SCREW, TP, M3X6
9	RB2-2761-000 запросить цену →	1 CROSSMEMBER
10	RB1-8703-000 запросить цену →	2 SCREW, M4X8.3
11	XA9-0870-000 запросить цену →	5 SCREW, M4X10

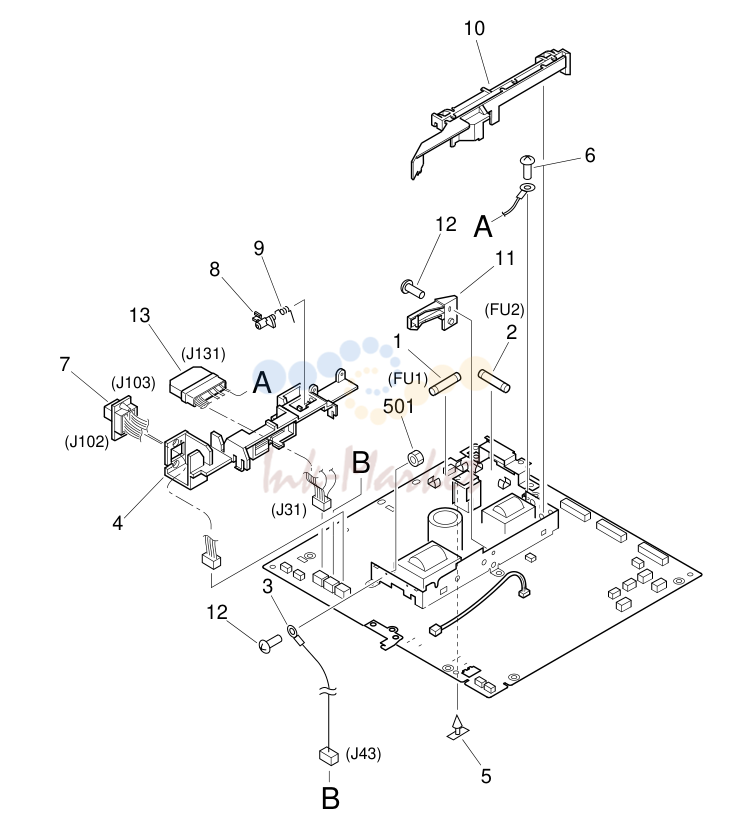

8. FIGURE 110

№	Артикул	Описание
110		- RG5-3693-070 1 ENGINE CONTROLLER PCB ASS'Y 100-127V
1	WD1-0268-000 запросить цену →	1 FUSE, 250V, 15A FU1 100-127V
2	VD7-0214-001 запросить цену →	1 FUSE, 125V, 4A FU2 100-127V
3	RH7-7098-000 запросить цену →	1 THRMISTOR J43
4	RB1-8834-000 запросить цену →	1 GUIDE, CABLE
5	RH7-8059-000 запросить цену →	1 SPACER, PCB
6	FA9-1449-000 запросить цену →	2 SCREW, TRUSS HEAD, W/WASHER
7	RG5-3698-000 запросить цену →	1 DUPLEXING UNIT CABLE J102, J103
8	RB1-8854-020 запросить цену →	1 ARM, SENSOR
9	RB1-8855-000 запросить цену →	1 SPRING, TORSION
10	RB1-8709-020 запросить цену →	1 GUIDE, CABLE
11	RB2-2402-000 запросить цену →	1 HOLDER, IC
12	XA9-0950-000 запросить цену →	5 SCREW, W/WASHER, M3X9
13	RG5-3697-000 запросить цену →	1 FIXING CABLE J31, J131
501	XB7-2200-307 запросить цену →	2 NUT, HEX, M3
250		- RG5-3721-000 1 DELIVERY DRIVE ASS'Y
1	RF5-1871-000 запросить цену →	1 PLATE, DRIVE
2	RS5-0926-000 запросить цену →	1 GEAR, 14T/14T
3	RS5-0927-000 запросить цену →	1 GEAR, 31T
4	RS5-0928-000 запросить цену →	1 GEAR, 30T
5	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER PS104, J113
6	XD9-0135-000 запросить цену →	1 RING, E

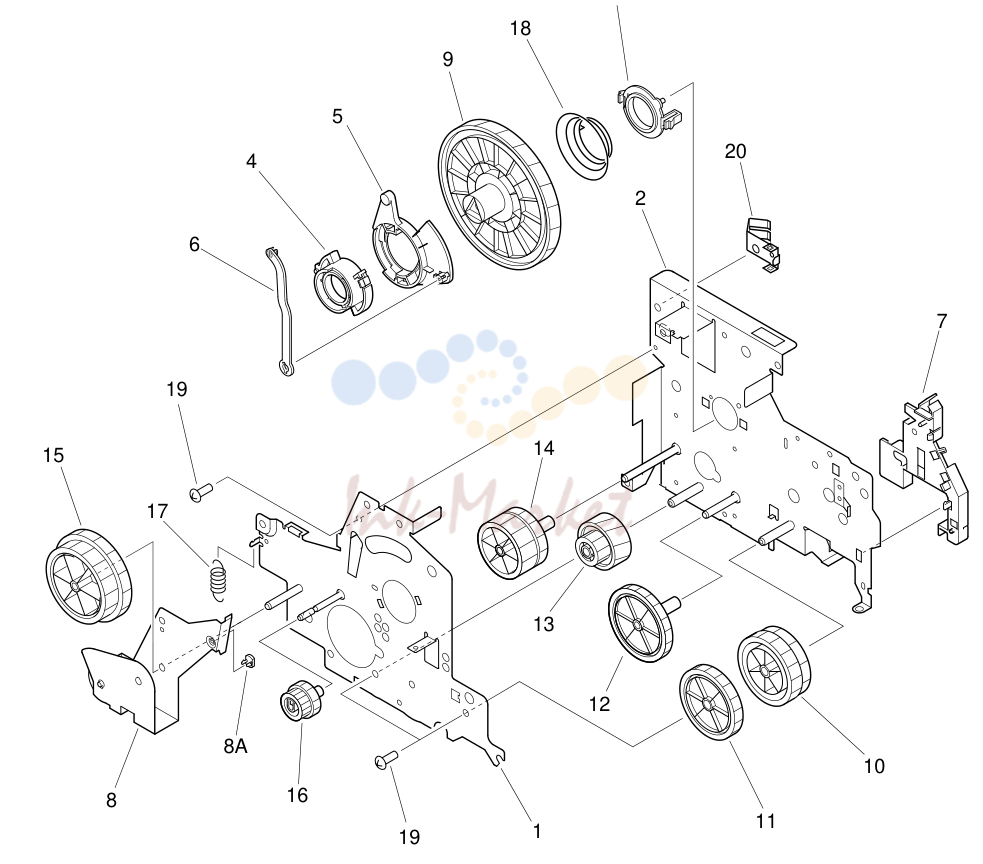

9. FIGURE 260

№	Артикул	Описание
260		- RG5-2653-020 1 PRINTER DRIVE ASS'Y
1	RF5-1868-000 запросить цену →	1 PLATE, DRIVE
2	RF5-1869-000 запросить цену →	1 PLATE, DRIVE
3	RB1-8753-000 запросить цену →	1 BUSHING
4	RB1-8754-000 запросить цену →	1 CAM
5	RB1-8755-000 запросить цену →	1 CAM
6	RB1-8756-000 запросить цену →	1 ROD, RELEASE
7	RB1-8757-000 запросить цену →	1 HOLDER, CABLES
8	RF5-1888-020 запросить цену →	1 PLATE, SWING ARM
9	RS5-0908-000 запросить цену →	1 GEAR, 193T
10	RS5-0912-000 запросить цену →	1 GEAR, 37T/48T
11	RS5-0913-000 запросить цену →	1 GEAR, 49T
12	RS5-0914-000 запросить цену →	1 GEAR, 51T
13	RS5-0915-000 запросить цену →	1 GEAR, 19T/63T
14	RS5-0916-000 запросить цену →	1 GEAR, 39T
15	RS5-0917-000 запросить цену →	1 GEAR, 53T/61T
16	RS5-0919-000 запросить цену →	1 GEAR, 22T/23T
17	RS5-2629-000 запросить цену →	1 SPRING, TENSION
18	RS5-2631-000 запросить цену →	1 SPRING, COMPRESSION
19	XA9-0267-000 запросить цену →	3 SCREW, TP, M3X6
20	RB1-8760-000 запросить цену →	1 SPRING, GROUNDING

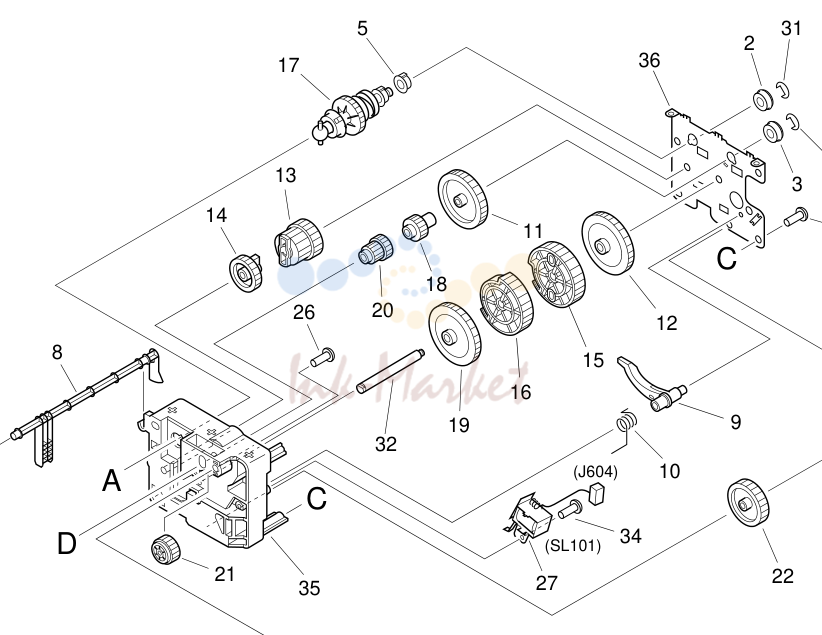

10. FIGURE 270

№	Артикул	Описание
270		- RG5-2672-140 1 PAPER PICK-UP DRIVE ASS'Y
1	RB1-8869-000 запросить цену →	1 GUIDE
2	RS5-1307-000 запросить цену →	2 BUSHING
3	RS5-1308-000 запросить цену →	1 BUSHING
4	RB1-2190-000 запросить цену →	1 COLLAR, SPRING
5	RB1-8955-000 запросить цену →	1 SPACER
6	RB1-8877-000 запросить цену →	1 JOINT
7	RF5-2491-000 запросить цену →	1 SHAFT, PAPER FEED
8	RB1-8879-000 запросить цену →	1 LEVER, SENSOR
9	RB1-8880-000 запросить цену →	1 LEVER
10	RB1-8881-000 запросить цену →	1 SPRING, TORSION
11	RS5-0930-000 запросить цену →	1 GEAR, 17T/38T
12	RS5-0931-000 запросить цену →	1 GEAR, 41T
13	RS5-0932-000 запросить цену →	1 GEAR, 23T/27T
14	RS5-0933-000 запросить цену →	1 GEAR, 27T
15	RS5-0934-000 запросить цену →	1 GEAR, 49T
16	RS5-0935-000 запросить цену →	1 GEAR, 31T/39T
17	RG5-2675-000 запросить цену →	1 TORQUE LIMITER ASS'Y
18	RS5-0937-000 запросить цену →	1 GEAR, 18T
19	RS5-0938-000 запросить цену →	1 GEAR, 53T
20	RS5-0939-000 запросить цену →	1 GEAR, 14T/18T
21	RS5-0940-000 запросить цену →	1 GEAR, 20T
22	RS5-0941-000 запросить цену →	1 GEAR, 29T
23	XD9-0134-000 запросить цену →	1 RING, E
24	RS5-2632-000 запросить цену →	1 SPRING, TENSION
25	RS5-2633-000 запросить цену →	1 SPRING, COMPRESSION
26	XA9-0870-000 запросить цену →	6 SCREW, M4X10
27	RH7-5174-000 запросить цену →	1 SOLENOID SL101, J604
28	RB1-8866-000 запросить цену →	1 ARM
29	RF5-2484-030 запросить цену →	1 ROLLER, PICK-UP
30	RF5-1885-000 запросить цену →	1 ROLLER
31	XD9-0136-000 запросить цену →	2 RING, E
32	RB1-8891-000 запросить цену →	1 SHAFT
33	RB1-8883-000 запросить цену →	3 DAMPER
34	XA9-0640-000 запросить цену →	1 SCREW, W/WASHER, M3X12
35	RB1-8871-050 запросить цену →	N 1 FRAME, DRIVE
36	RB1-8872-000 запросить цену →	1 FRAME

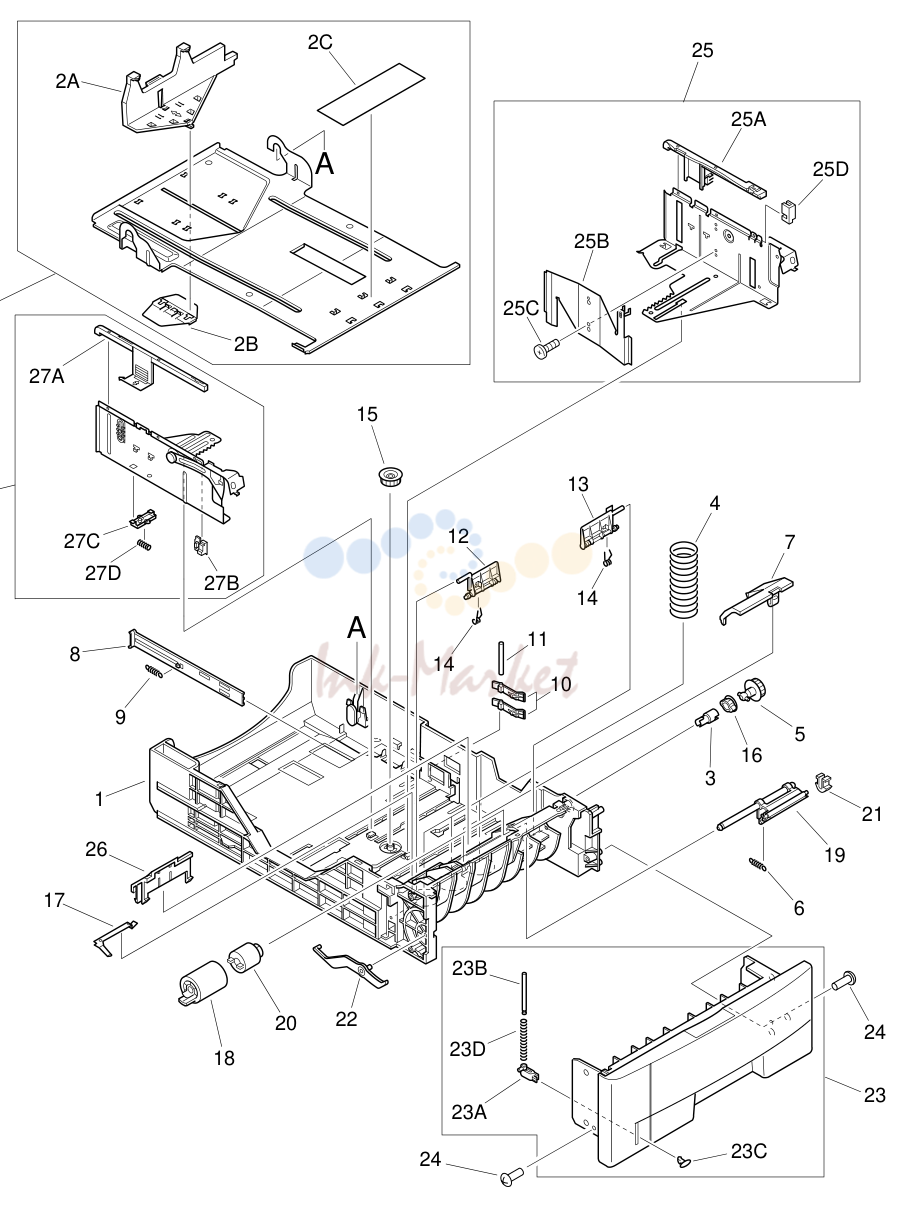

11. FIGURE 300

№	Артикул	Описание
300		- NPN RF CASSETTE
1	RB2-2776-000 запросить цену →	N 1 BODY, CASSETTE
2	RF5-2485-040 запросить цену →	1 PLATE, PAPER LIFTING
3	RB1-8945-000 запросить цену →	1 JOINT
4	RS5-2621-000 запросить цену →	3 SPRING, COMPRESSION
5	RB1-8948-000 запросить цену →	1 GEAR, 22T
6	RS5-2622-020 запросить цену →	1 SPRING, TENSION
7	RB2-2775-000 запросить цену →	1 COVER
8	RB1-8965-000 запросить цену →	1 PLATE, SIZE
9	RS5-2624-000 запросить цену →	1 SPRING, TENSION
10	RB1-8963-000 запросить цену →	2 ARM, SIZE
11	RB1-8964-000 запросить цену →	1 SHAFT, SIZE ARM
12	RB1-8961-000 запросить цену →	1 ARM, LIFTER, LEFT
13	RB1-8962-000 запросить цену →	1 ARM, LIFTER, RIGHT
14	RB1-8973-000 запросить цену →	2 SPRING, TORSION
15	RB1-8970-000 запросить цену →	1 GEAR, 20T
16	RB1-8946-000 запросить цену →	1 BUSHING
17	RB1-8972-000 запросить цену →	1 SPRING, LEAF
18	RF5-1885-000 запросить цену →	1 ROLLER
19	RF5-2489-000 запросить цену →	1 HOLDER
20	RB1-8974-000 запросить цену →	1 LIMITER, TORQUE
21	RB1-8956-000 запросить цену →	1 STOPPER, REAR
22	RB1-8966-000 запросить цену →	1 ARM, SENSOR
23	RG5-4546-000 запросить цену →	1 CASSETTE FRONT COVER ASS'Y
24	XA9-0606-000 запросить цену →	2 SCREW, M4X10
25	RG5-4401-000 запросить цену →	1 RIGHT SIDE PLATE ASS'Y
26	RB2-2754-000 запросить цену →	1 HOLDER, REAR
27	RG5-2699-000 запросить цену →	1 LEFT SIDE PLATE ASS'Y

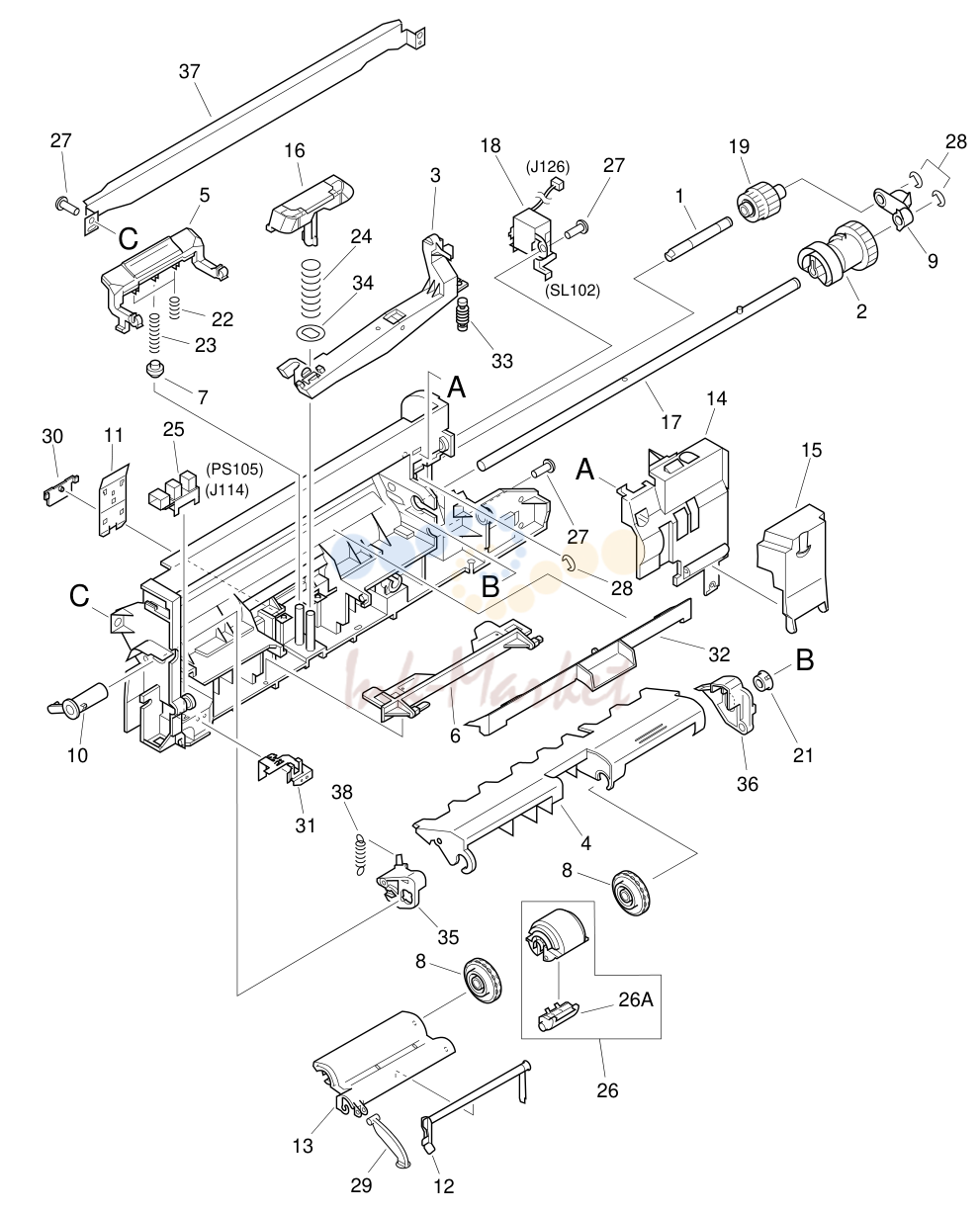

12. FIGURE 310

№	Артикул	Описание
310		- RG5-2655-100 1 MULTI-PURPOSE PICK-UP ASS'Y
1	RB1-8763-000 запросить цену →	1 SHAFT, IDLER
2	RB1-8765-000 запросить цену →	1 CLUTCH, MULTI-PURPOSE
3	RB1-8766-000 запросить цену →	1 LEVER, PAPER LIFT
4	RB1-8771-020 запросить цену →	1 GUIDE, MULTI-PURPOSE
5	RB1-8773-000 запросить цену →	1 PAD, SEPARATION
6	RB1-8779-000 запросить цену →	1 SUPPORT, COVER
7	RB1-8780-000 запросить цену →	1 HOLDER, SPRING
8	RB1-8782-000 запросить цену →	2 ROLLER, SUPPORT
9	RB1-8783-000 запросить цену →	1 PLATE, LINK
10	RB1-8784-000 запросить цену →	1 HOLDER, SHAFT
11	RB1-8785-000 запросить цену →	1 SPRING, LEAF
12	RB1-8787-000 запросить цену →	1 LEVER, SENSOR
13	RB1-8788-020 запросить цену →	1 COVER, SENSOR LEVER
14	RB1-8789-000 запросить цену →	1 COVER, SENSOR LEVER
15	RB2-2386-000 запросить цену →	1 COVER, GEAR, ENVELOPE FEEDER
16	RF5-1870-000 запросить цену →	1 PLATE, PAPER LIFT
17	RF5-1873-000 запросить цену →	1 SHAFT, PAPER FEED
18	RH7-5172-000 запросить цену →	1 SOLENOID SL102, J126
19	RS5-0959-000 запросить цену →	1 GEAR, 14T/19T
21	RS5-1303-020 запросить цену →	1 BUSHING
22	RS5-2636-000 запросить цену →	2 SPRING, COMPRESSION
23	RS5-2637-000 запросить цену →	1 SPRING, COMPRESSION
24	RS5-2638-000 запросить цену →	1 SPRING, COMPRESSION
25	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER PS105, J114
26	RG5-3718-000 запросить цену →	1 MP TRAY PICK-UP ROLLER ASS'Y
27	XA9-0605-000 запросить цену →	5 SCREW, M4X8
28	XD9-0136-000 запросить цену →	3 RING, E
29	RB2-2387-000 запросить цену →	1 JOINT
30	RB2-2411-000 запросить цену →	1 MOUNT, SPRING
31	RB2-2389-000 запросить цену →	1 PLATE, GROUNDING
32	RB2-2390-030 запросить цену →	1 COVER, ENTRANCE
33	RB2-2399-000 запросить цену →	1 DAMPER
34	RB2-4121-000 запросить цену →	1 DAMPER
35	RB2-4123-000 запросить цену →	1 GUIDE, MULTI-PURPOSE, LEFT
36	RB2-4124-000 запросить цену →	1 GUIDE, MULTI-PURPOSE, RIGHT
37	RB2-4125-000 запросить цену →	1 PLATE, MULTI-PURPOSE
38	RS6-2146-000 запросить цену →	1 SPRING, TENSION
315		- RG5-4537-040 1 MULTI-PURPOSE TRAY ASS'Y
1	RB2-2743-000 запросить цену →	1 TRAY, MULTI-PURPOSE
2	RB1-8767-000 запросить цену →	2 RACK
3	RB2-2744-000 запросить цену →	1 PLATE, PAPER GUIDE, RIGHT
4	RB2-2745-000 запросить цену →	1 PLATE, PAPER GUIDE, LEFT
5	RB1-8781-020 запросить цену →	1 GEAR, 16T
6	XA9-0596-000 запросить цену →	2 SCREW, M3X6
320		- RG5-2651-020 1 PAPER FEED ASS'Y
1	XD9-0137-000 запросить цену →	4 RING, E
2	RS5-1286-020 запросить цену →	2 BUSHING
3	RB1-8735-000 запросить цену →	1 PLATE, SHAFT HOLDER, LEFT
4	RB1-8732-000 запросить цену →	1 ROLLER, FEED
5	RB1-8736-000 запросить цену →	1 PLATE, SHAFT HOLDER, RIGHT
6	RH7-5171-000 запросить цену →	1 CLUTCH CL101, J128
7	RS5-0909-000 запросить цену →	1 GEAR, 31T
8	RS5-1291-000 запросить цену →	1 BUSHING
9	RS5-2627-000 запросить цену →	2 SPRING, TENSION
10	RB1-8745-020 запросить цену →	1 GUIDE
11	RB1-8743-000 запросить цену →	2 ROLLER
12	RB1-8744-000 запросить цену →	1 SHAFT, ROLLER
13	RS5-1292-000 запросить цену →	1 BUSHING
14	XD9-0136-000 запросить цену →	2 RING, E
501	XD3-1160-102 запросить цену →	2 PIN, SPRING

13. FIGURE 325

№	Артикул	Описание
325		- RG5-2652-080 1 REGISTRATION ASS'Y
1	RB1-8739-020 запросить цену →	1 GUIDE
2	RS5-2628-000 запросить цену →	2 SPRING, TENSION
3	RB1-8733-020 запросить цену →	1 PLATE, SHAFT HOLDER, LEFT
4	XD9-0103-000 запросить цену →	2 PIN, DOWEL
5	RB2-2393-000 запросить цену →	1 CAM, LIFTER, LEFT
6	RF5-2661-000 запросить цену →	1 GUIDE, TRANSFER, UPPER
7	XD9-0135-000 запросить цену →	2 RING, E
8	RB2-2394-000 запросить цену →	1 CAM, LIFTER, RIGHT
9	RB1-8734-020 запросить цену →	1 PLATE, SHAFT HOLDER, RIGHT
10	RS5-1290-000 запросить цену →	2 BUSHING
11	RB2-2395-000 запросить цену →	1 SPRING, TORSION
12	RB1-8746-030 запросить цену →	1 SPRING, TORSION
13	RF5-2497-000 запросить цену →	1 PLATE, GROUNDING
14	RB1-8737-000 запросить цену →	1 SHAFT, ROLLER
15	RS5-1419-000 запросить цену →	2 BUSHING
16	RB1-8731-000 запросить цену →	1 ROLLER, PRE-TRANSFER
17	RS5-0910-000 запросить цену →	1 GEAR, 12T/30T
18	FA9-1449-000 запросить цену →	1 SCREW, TRUSS HEAD, W/WASHER
19	RB1-8742-000 запросить цену →	4 ROLLER
20	RB1-8730-020 запросить цену →	1 ARM, REGISTRATION
21	RB1-8748-000 запросить цену →	1 PAD, SAFETY
22	RB1-8741-000 запросить цену →	2 ROLLER
23	RB1-8740-000 запросить цену →	1 ROLLER
24	XD9-0137-000 запросить цену →	2 RING, E
25	RB2-2396-000 запросить цену →	1 ARM, GUIDE, TRANSFER

14. FIGURE 330

№	Артикул	Описание
330		- RG5-2643-060 1 PAPER FEED GUIDE ASS'Y
1	RS5-2630-000 запросить цену →	1 SPRING, COMPRESSION
2	RB1-8682-000 запросить цену →	1 PLATE, PAPER FEED
3	RB1-8668-000 запросить цену →	1 BELT, PAPER FEED
4	RB1-8672-000 запросить цену →	1 COVER, CONTACT
5	RB1-8673-000 запросить цену →	1 HOLDER,ELIMINATOR,STATIC CHARGE
6	RB1-8674-000 запросить цену →	1 SHAFT, BELT
7	RB1-8685-000 запросить цену →	1 HOLDER, TRANSFER SHAFT
8	RB1-8686-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
9	RB1-8692-000 запросить цену →	1 JOINT
10	RB1-8696-000 запросить цену →	1 SPRING, TORSION
11	RB1-8697-000 запросить цену →	1 SPRING, COMPRESSION
12	RB1-8701-000 запросить цену →	1 SPRING, TORSION
13	RF5-2495-030 запросить цену →	1 ROLLER, PAPER FEED
14	RB1-8684-000 запросить цену →	1 BUSHING

15. FIGURE 370

№	Артикул	Описание
370		- RG5-4538-100 1 PAPER DELIVERY ASS'Y
1	RB1-8720-030 запросить цену →	1 ROLLER, DELIVERY
2	RB1-8721-000 запросить цену →	1 BUSHING
3	RS5-0929-000 запросить цену →	1 GEAR, 18T
4	RS5-1416-000 запросить цену →	1 BUSHING
5	RS5-2639-000 запросить цену →	4 SPRING, COMPRESSION
6	RB2-4628-000 запросить цену →	1 LEVER, RIGHT
7	XD9-0136-000 запросить цену →	1 RING, E
8	RG5-2649-000 запросить цену →	2 DELIVERY ROLLER ASS'Y
9	RG5-2650-000 запросить цену →	1 DELIVERY UPPER GUIDE ASS'Y
10	RG5-2705-000 запросить цену →	2 MIDDLE DELIVERY ROLLER ASS'Y
11	RB2-4629-000 запросить цену →	1 LEVER, LEFT
12	RG5-2726-000 запросить цену →	2 DELIVERY ROLLER ASS'Y
13	RG5-5005-000 запросить цену →	1 MIDDLE DELIVERY ROLLER ASS'Y

16. FIGURE 810

№	Артикул	Описание
810		- RG5-2661-290 1 FIXING ASS'Y 100-127V
1	RB1-8794-040 запросить цену →	1 ROLLER, PRESSURE
2	RB1-8796-000 запросить цену →	1 ROLLER
3	RB1-8797-030 запросить цену →	1 DEFLECTOR
4	RB1-8798-020 запросить цену →	1 ROLLER, DELIVERY, FIXING
5	RG5-2722-000 запросить цену →	1 UPPER PAPER GUIDE ASS'Y
6	RG5-2721-000 запросить цену →	1 ENTRANCE PAPER GUIDE ASS'Y
7	RB1-8801-000 запросить цену →	1 GUIDE, PAPER, DELIVERY, LOWER
8	RB1-8804-020 запросить цену →	1 CROSSMEMBER, UPPER
9	RB1-8819-000 запросить цену →	2 SCREW, M4
10	RB1-8807-000 запросить цену →	1 PLATE, SUPPORT
11	RB1-8808-000 запросить цену →	1 GUIDE, AC CABLE
12	RF5-1874-000 запросить цену →	1 GUIDE, DC CABLE
13	RB1-8811-000 запросить цену →	1 CAM, DEFLECTOR
14	RB1-8812-000 запросить цену →	1 LEVER, DELIVERY SENSOR
15	RB1-8813-020 запросить цену →	1 LEVER, DELIVERY SENSOR
16	RS5-1310-020 запросить цену →	1 BUSHING
17	RS5-0921-000 запросить цену →	1 GEAR, 33T
18	RS5-0922-000 запросить цену →	1 GEAR, 34T
19	RS5-0923-000 запросить цену →	1 GEAR, 16T/18T
20	RS5-0924-000 запросить цену →	1 GEAR, 21T
21	RS5-0925-000 запросить цену →	1 GEAR, 26T
22	RS5-1295-000 запросить цену →	1 BUSHING
23	RS5-1296-000 запросить цену →	1 BUSHING
24	RS5-1297-000 запросить цену →	1 BUSHING
25	RS5-2635-000 запросить цену →	2 SPRING, COMPRESSION
26	XA9-0326-000 запросить цену →	4 SCREW, TP, M3X4
27	WG8-5382-000 запросить цену →	1 IC, TLP1242, PHOTO-INTERRUPTER PS106, J137
28	RB1-8814-000 запросить цену →	1 SPRING, TORSION
29	RB1-8817-000 запросить цену →	1 SPACER, CONNECTOR
30	RB1-8823-000 запросить цену →	2 BLOCK, GUIDE
31	RB2-2747-000 запросить цену →	1 COVER, DELIVERY, FIXING
32	RG5-3409-000 запросить цену →	1 FIXING CABLE J131, J135
33	RG5-3411-000 запросить цену →	1 FIXING DC CABLE J132, J133, J137
34	RG5-4290-080 запросить цену →	1 FIXING FILM ASS'Y 100-127V J135
35	RB1-8810-000 запросить цену →	2 SUPPORT, SPRING
36	XA9-0872-000 запросить цену →	1 SCREW, W/WASHER, M3X8
37	XD9-0136-000 запросить цену →	1 RING, E
38	RS5-8380-000 запросить цену →	1 LABEL, "CAUTION"
900		- NPN RF PCB ASS'Y LOCATION DIAGRAM
1	RG1-4034-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y LBP-1760E
2	RG1-3801-000 запросить цену →	1 ADAPTER PCB ASS'Y
3	RG1-4026-000 запросить цену →	1 FIRMWARE ROM DIMM PCB ASS'Y
4	RG5-3693-070 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y 100-127V
5	RG5-2673-000 запросить цену →	1 PAPER SIZE DETECTION PCB ASS'Y

17. FIGURE D10

№	Артикул	Описание
1	RB1-9071-000 запросить цену →	1 COVER, CONNECTOR
2	RB1-9054-000 запросить цену →	2 CHIP, CLICK
3	RG5-2719-000 запросить цену →	1 FAN ASS'Y
4	RG5-3837-000 запросить цену →	1 DUPLEX CONNECTION CABLE J704, J711, J712
5	RG5-3835-000 запросить цену →	1 FAN MOTOR CABLE J707, J718
6	RG5-3833-000 запросить цену →	1 REVERSE/FACE-UP SENSOR CABLE J705, J714, J715
7	RB2-3838-000 запросить цену →	1 COVER, TOP
8	RB1-9081-000 запросить цену →	1 SPRING, TORSION
9	RB1-9039-000 запросить цену →	1 GUIDE, REVERSE, UPPER
10	RB1-9075-000 запросить цену →	1 SPRING, TORSION
11	RB2-3841-000 запросить цену →	1 COVER, RIGHT
12	RB2-3839-000 запросить цену →	1 PANEL, REAR
13	RB1-9066-000 запросить цену →	1 SPRING, TORSION
14	RB1-9068-000 запросить цену →	1 SPRING, TORSION
15	RB1-9080-000 запросить цену →	1 GUIDE, CABLE
16	RF5-2801-000 запросить цену →	1 COVER, LEFT
17	RB1-9061-000 запросить цену →	1 SPRING, TORSION
18	RB2-3842-000 запросить цену →	1 GUIDE, DELIVERY
19	RB1-9076-000 запросить цену →	2 BUSHING, TOP COVER
501	XB6-7300-607 запросить цену →	3 SCREW, TP, M3X6

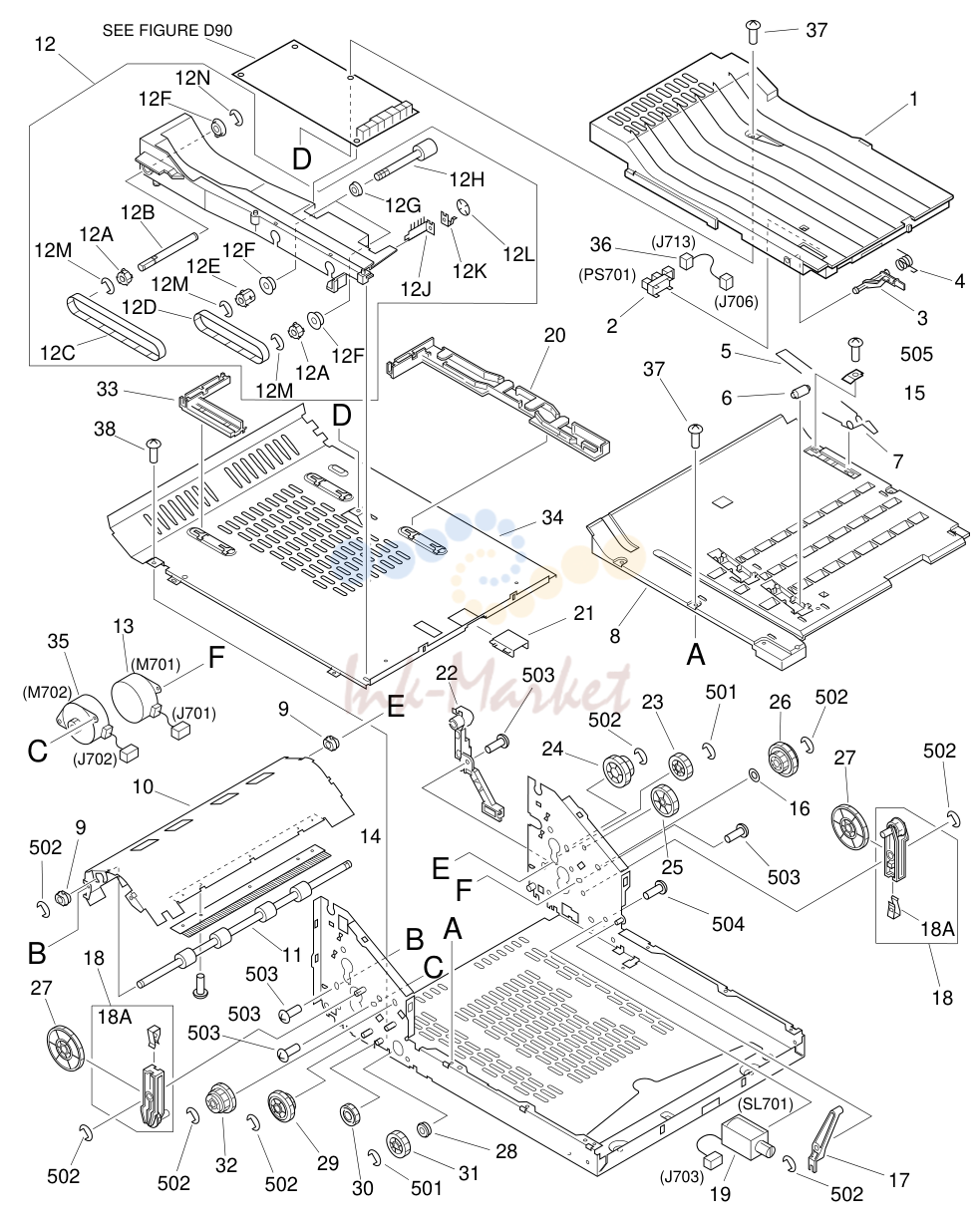

18. FIGURE D11

№	Артикул	Описание
1	RB1-9036-000 запросить цену →	1 GUIDE, PAPER FEED, LOWER
2	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER PS701, J713
3	RB1-9048-000 запросить цену →	1 LEVER, SENSOR
4	RB1-9064-000 запросить цену →	1 SPRING, TORSION
5	RB1-9063-000 запросить цену →	2 RETAINER, ROLLER
6	RB1-9056-000 запросить цену →	2 ROLLER
7	RB1-9052-000 запросить цену →	1 SPRING, TORSION
8	RB1-9037-000 запросить цену →	1 GUIDE, PAPER FEED, UPPER
9	RS5-1304-000 запросить цену →	2 BUSHING
10	RB1-9041-000 запросить цену →	1 GUIDE, REVERSE, LOWER
11	RB1-9038-000 запросить цену →	1 ROLLER
12	RG5-2718-000 запросить цену →	1 SIDE REGISTRATION GUIDE ASS'Y
13	RH7-1366-000 запросить цену →	1 MOTOR, STEPPING, DC24V M701, J701
14	RB1-9084-000 запросить цену →	1 STATIC CHARGE ELIMINATOR
15	RB2-3659-000 запросить цену →	1 PLATE, GROUNDING
16	RS5-6239-000 запросить цену →	1 WASHER, WAVE
17	RB1-9051-000 запросить цену →	1 LEVER, FACE-UP
18	RF5-1883-000 запросить цену →	2 ARM, SWING
19	RH7-5199-000 запросить цену →	1 SOLENOID SL701, J703
20	RB1-9072-000 запросить цену →	1 GUIDE, PCB, RIGHT
21	RB1-9074-000 запросить цену →	1 GUARD, EDGE
22	RB1-9050-000 запросить цену →	1 HOLDER, CABLE
23	RS5-0949-000 запросить цену →	1 GEAR, 24T
24	RS5-0950-000 запросить цену →	1 GEAR, 30T/35T
25	RS5-0951-000 запросить цену →	1 GEAR, 31T
26	RS5-0952-000 запросить цену →	1 GEAR, 20T/49T
27	RS5-0958-000 запросить цену →	2 GEAR, 69T
28	RS5-1300-000 запросить цену →	1 BUSHING
29	RS5-0955-000 запросить цену →	1 GEAR, 15T/45T
30	RS5-0954-000 запросить цену →	1 GEAR, 21T
31	RS5-0953-000 запросить цену →	1 GEAR, 28T
32	RS5-0956-000 запросить цену →	1 GEAR, 31T/31T
33	RB1-9073-000 запросить цену →	1 GUIDE, PCB, LEFT
34	RB1-9042-000 запросить цену →	1 MOUNT, GUIDE
35	RH7-1360-000 запросить цену →	1 MOTOR, STEPPING, DC24V M702, J702
37	XA9-0547-000 запросить цену →	6 SCREW, TP, M3X6
38	XA9-0957-000 запросить цену →	3 SCREW, TP, M3X4
501	XD2-1100-322 запросить цену →	2 RING, E
502	XD2-1100-502 запросить цену →	8 RING, E
503	XB6-7300-607 запросить цену →	11 SCREW, TP, M3X6
504	XB1-2300-407 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4
505	XB2-6300-807 запросить цену →	1 SCREW, W/WASHER, M3X8

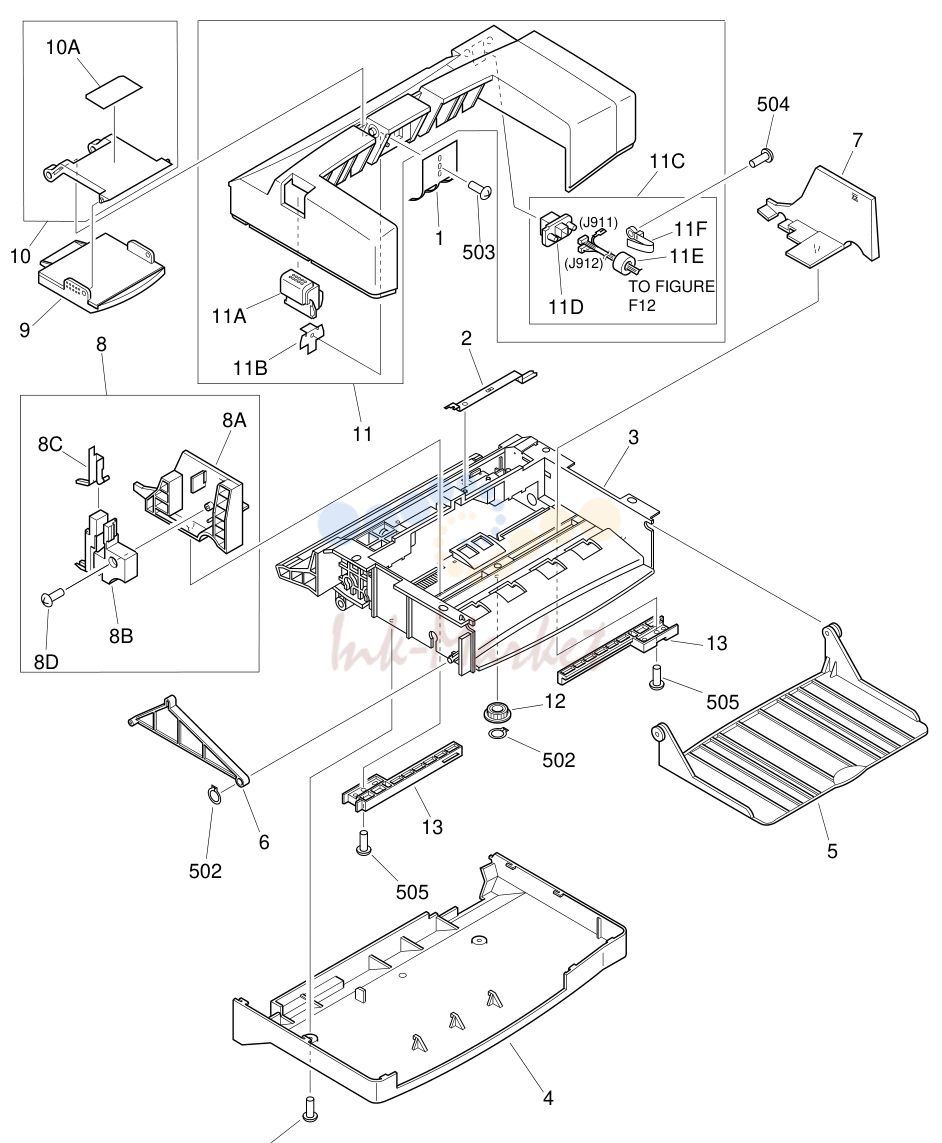

19. FIGURE F10

№	Артикул	Описание
1	RA2-1575-020 запросить цену →	1 PLATE, SEPARATION GUIDE
2	RB1-9117-000 запросить цену →	1 PLATE, GROUNDING
3	RB2-3827-000 запросить цену →	N 1 FRAME
4	RB2-3830-000 запросить цену →	1 COVER, LOWER
5	RB2-3834-000 запросить цену →	1 TRAY, EXTENSION
6	RB1-9119-000 запросить цену →	1 LEVER, LOCK
7	RB2-3837-000 запросить цену →	1 PLATE, SIDE GUIDE, RIGHT
8	RG5-4553-000 запросить цену →	1 LEFT SIDE GUIDE PLATE ASS'Y
9	RF5-2799-000 запросить цену →	1 WEIGHT
10	RF5-2800-000 запросить цену →	1 ARM, WEIGHT
11	RG5-4551-000 запросить цену →	1 TOP COVER ASS'Y
12	RS5-0973-000 запросить цену →	1 GEAR, 16T
13	RB1-9122-000 запросить цену →	2 RACK
501	XB4-7400-807 запросить цену →	5 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XD2-2100-402 запросить цену →	2 RING, GRIP
503	XB6-7300-807 запросить цену →	1 SCREW, TP, M3X8
504	XB4-7301-009 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X10
505	XB4-7300-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X8

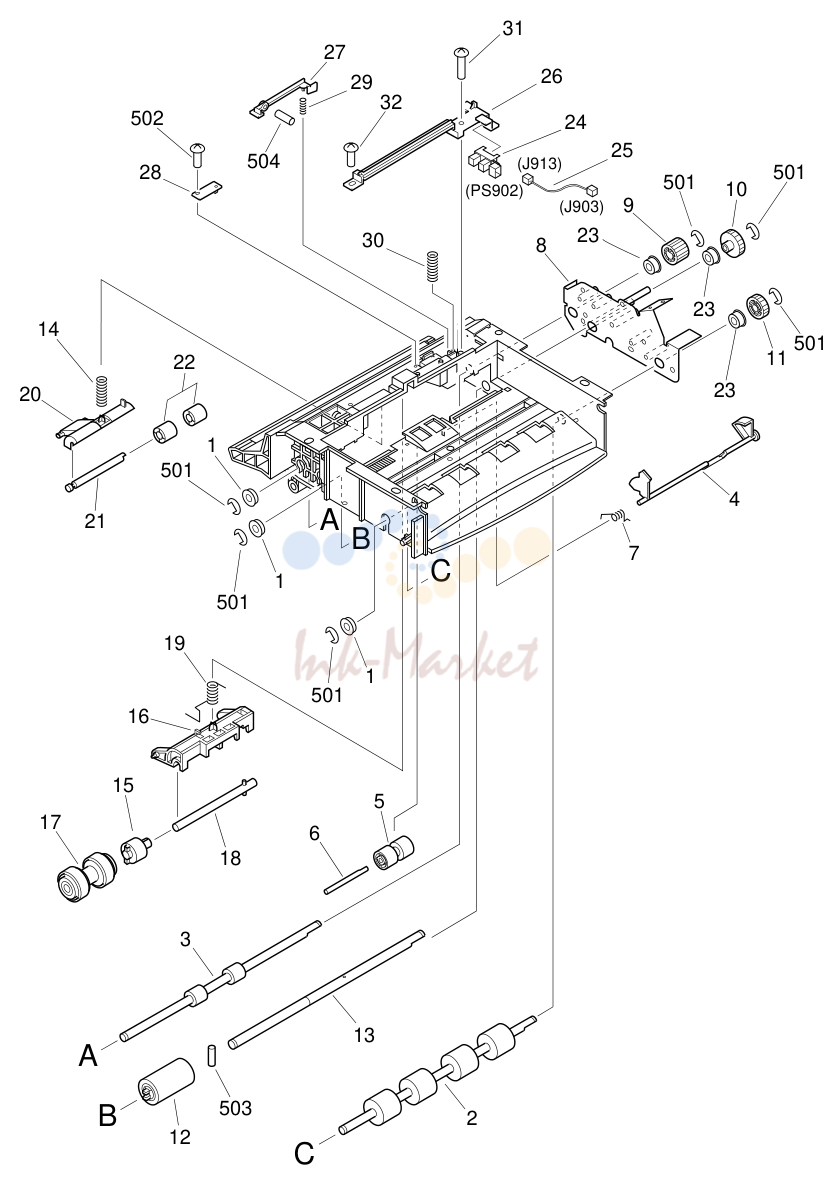

20. FIGURE F11

№	Артикул	Описание
1	RS5-1075-000 запросить цену →	3 BUSHING
2	RB1-9100-000 запросить цену →	1 ROLLER, PICK-UP
3	RB1-9101-000 запросить цену →	1 ROLLER, PAPER FEED
4	RB1-9115-000 запросить цену →	1 ARM, PAPER SENSOR
5	RB1-9123-000 запросить цену →	1 ROLLER
6	RB1-9124-000 запросить цену →	1 SHAFT, ROLLER
7	RB2-2407-000 запросить цену →	1 SPRING, TORSION
8	RF5-2510-000 запросить цену →	N 1 PLATE, DRIVE
9	RS5-0962-000 запросить цену →	1 GEAR, 16T
10	RS5-0968-000 запросить цену →	1 GEAR, 22T
11	RS5-0971-000 запросить цену →	1 GEAR, 22T
12	RF5-2513-000 запросить цену →	1 ROLLER, PAPER FEED
13	RB1-9105-000 запросить цену →	1 SHAFT, PAPER FEED
14	RS5-2654-000 запросить цену →	1 SPRING, COMPRESSION
15	RA2-1582-030 запросить цену →	1 LIMITER, TORQUE
16	RB1-9108-000 запросить цену →	1 HOLDER, SEPARATION
17	RF1-3548-000 запросить цену →	1 ROLLER, SEPARATION
18	RF5-2639-000 запросить цену →	1 SHAFT, SEPARATION
19	RS5-2655-000 запросить цену →	1 SPRING, COMPRESSION
20	RB1-9102-000 запросить цену →	1 HOLDER
21	RB1-9103-000 запросить цену →	1 SHAFT
22	RB1-9104-000 запросить цену →	2 ROLLER
23	RS1-1053-000 запросить цену →	3 BUSHING
24	WG8-5375-000 запросить цену →	1 IC, EE-SX1235A-P1, PHOTO INT. PS902, J913
25	RG5-4299-000 запросить цену →	1 SENSOR CABLE J903, J913
26	RB2-3491-000 запросить цену →	1 HOLDER, SENSOR
27	RB2-3492-000 запросить цену →	1 LEVER, SENSOR
28	RB2-3493-000 запросить цену →	1 PLATE, SUPPORT
29	RS6-2066-000 запросить цену →	1 SPRING, COMPRESSION
30	RS6-2067-000 запросить цену →	1 SPRING, COMPRESSION
31	XA9-0969-000 запросить цену →	1 SCREW, M3X25
32	XA9-0466-000 запросить цену →	1 SCREW, TP, M3X8
501	XD2-1100-402 запросить цену →	6 RING, E
502	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8
503	XD3-2200-122 запросить цену →	1 PIN, DOWEL
504	XD3-2300-102 запросить цену →	1 PIN, DOWEL

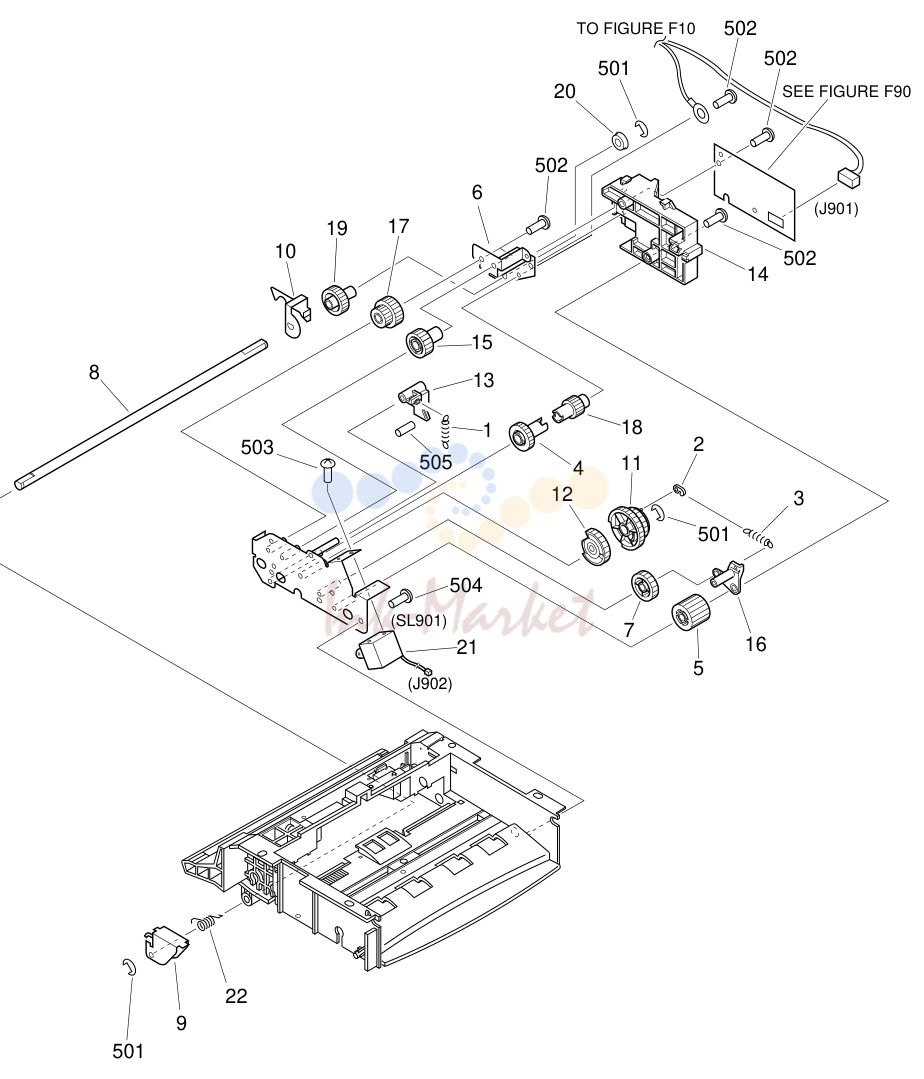

21. FIGURE F12

№	Артикул	Описание
1	RS5-2657-000 запросить цену →	1 SPRING, TENSION
2	RB1-2190-000 запросить цену →	1 COLLAR, SPRING
3	RS5-2656-000 запросить цену →	1 SPRING, TENSION
4	RS5-0974-000 запросить цену →	1 GEAR, 20T
5	RS5-0970-000 запросить цену →	1 GEAR, 24T
6	RB1-9090-000 запросить цену →	1 PLATE, DRIVE
7	RS5-0969-000 запросить цену →	1 GEAR, 27T
8	RB1-9096-000 запросить цену →	1 SHAFT, LOCK ARM
9	RB1-9097-000 запросить цену →	1 ARM, LOCK, LEFT
10	RB1-9098-000 запросить цену →	1 ARM, LOCK, RIGHT
11	RS5-0966-000 запросить цену →	1 GEAR, 18T/27T
12	RS5-0965-000 запросить цену →	1 GEAR, 26T
13	RB1-9112-000 запросить цену →	1 CLAW
14	RB1-9114-000 запросить цену →	1 HOLDER, PCB
15	RS5-0964-000 запросить цену →	1 GEAR, 21T
16	RB1-9116-000 запросить цену →	1 HOLDER, SPRING
17	RS5-0963-000 запросить цену →	1 GEAR, 15T/24T
18	RS5-0961-000 запросить цену →	1 GEAR, 15T
19	RS5-0960-000 запросить цену →	1 GEAR, 20T
20	RS1-1053-000 запросить цену →	1 BUSHING
21	RH7-5198-000 запросить цену →	1 SOLENOID SL901, J902
22	RB2-2406-000 запросить цену →	1 SPRING, TORSION
501	XD2-1100-402 запросить цену →	3 RING, E
502	XB6-7300-607 запросить цену →	5 SCREW, TP, M3X6
503	XB6-7300-407 запросить цену →	2 SCREW, TP, M3X4
504	XB4-7400-807 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M4X8
505	XD3-1300-802 запросить цену →	1 PIN, SPRING

22. FIGURE EA

№	Артикул	Описание
1	RG5-2689-000 запросить цену →	1 UPPER FRAME ASS'Y
2	RG5-4669-000 запросить цену →	1 LEFT FRAME ASS'Y
3	FA9-2753-000 запросить цену →	19 SCREW, M4X10
4	RG5-4668-000 запросить цену →	1 RIGHT FRAME ASS'Y
5	RB2-3497-000 запросить цену →	1 LEVER, RELEASE
6	XA9-0917-000 запросить цену →	1 SCREW, M3X16
7	RG5-2670-000 запросить цену →	1 LOWER FRAME ASS'Y
8	RB2-2756-000 запросить цену →	1 COVER, GRIP, FRONT
9	RB2-2757-000 запросить цену →	1 COVER, GRIP, REAR
10	RB2-2412-000 запросить цену →	1 LEVER,
11	RS5-2658-000 запросить цену →	1 SPRING, TENSION
501	XB5-2300-609 запросить цену →	2 SCREW, CT, M3X6
