Canon LBP 1210 — каталог запчастей со схемами

Содержание

1. FIGURE A
2. FIGURE 102
3. FIGURE 104
4. FIGURE 105
5. FIGURE 110
6. FIGURE 140
7. FIGURE 320

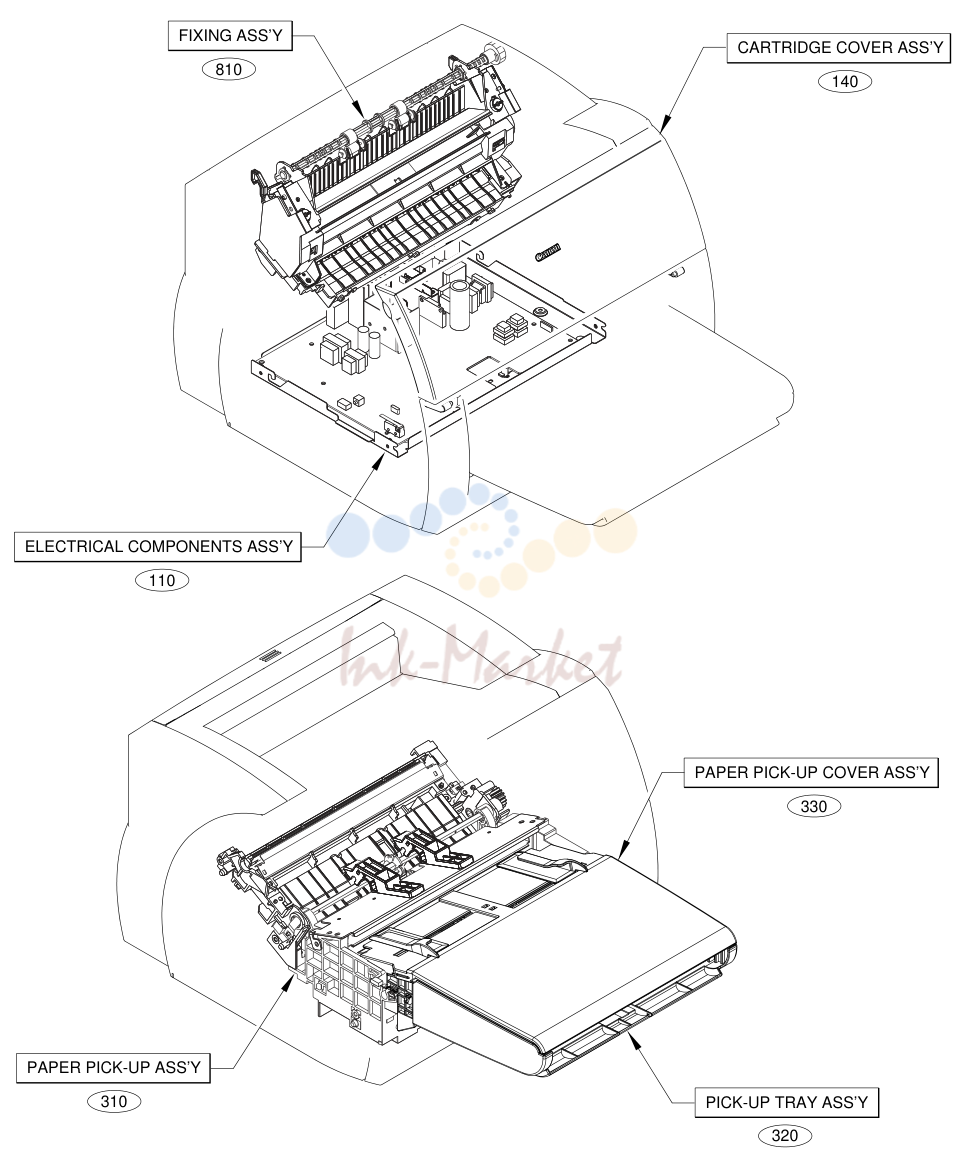

1. FIGURE A

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	RA0-1486-000 запросить цену →	1 COVER, FRONT
2	RA0-1483-000 запросить цену →	1 COVER, RIGHT
3	RF0-1107-000 запросить цену →	1 COVER, LEFT
4	RF0-1108-000 запросить цену →	1 COVER, TOP
5	RG0-1142-000 запросить цену →	1 REAR COVER ASS’Y
6	XA9-0849-000 запросить цену →	7 SCREW, RS, M3X6
501	XB4-7400-805 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8

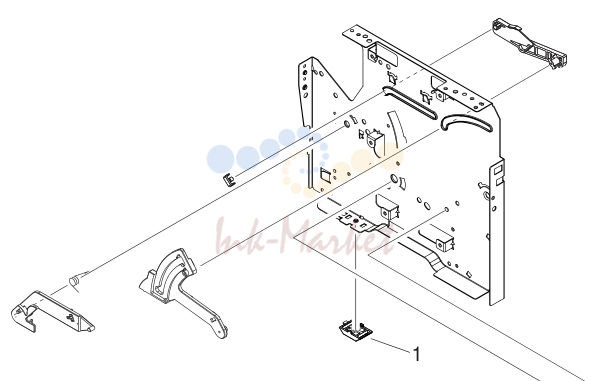

2. FIGURE 102

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	RA0-1181-000 запросить цену →	1 GUIDE, SHUTTER
2	RA0-1182-000 запросить цену →	1 LEVER, SHUTTER
3	RA0-1169-000 запросить цену →	1 SPRING, COMPRESSION
4	RG9-1486-000 запросить цену →	1 SCANNER ASS’Y
5	RG0-1074-000 запросить цену →	1 CABLE, SCANNER MOTOR J802, J905
6	RG0-1020-000 запросить цену →	1 PICK-UP GEAR ASS’Y
7	RA0-1184-000 запросить цену →	1 COVER, SUPPORT
8	RF0-1008-000 запросить цену →	1 ROLLER, PICK-UP
9	RA0-1172-000 запросить цену →	1 GEAR, 17T
10	RG9-1483-000 запросить цену →	1 TRANSFER ROLLER ASS’Y
11	XA9-1291-000 запросить цену →	4 SCREW, RS, M3X8
12	XA9-0849-000 запросить цену →	9 SCREW, RS, M3X6
13	RA0-1489-000 запросить цену →	1 COVER, SUPPORT
501	XB6-7300-607 запросить цену →	4 SCREW, TP, M3X6
502	XB2-7400-805 запросить цену →	10 SCREW,W/WASHER,M4X8

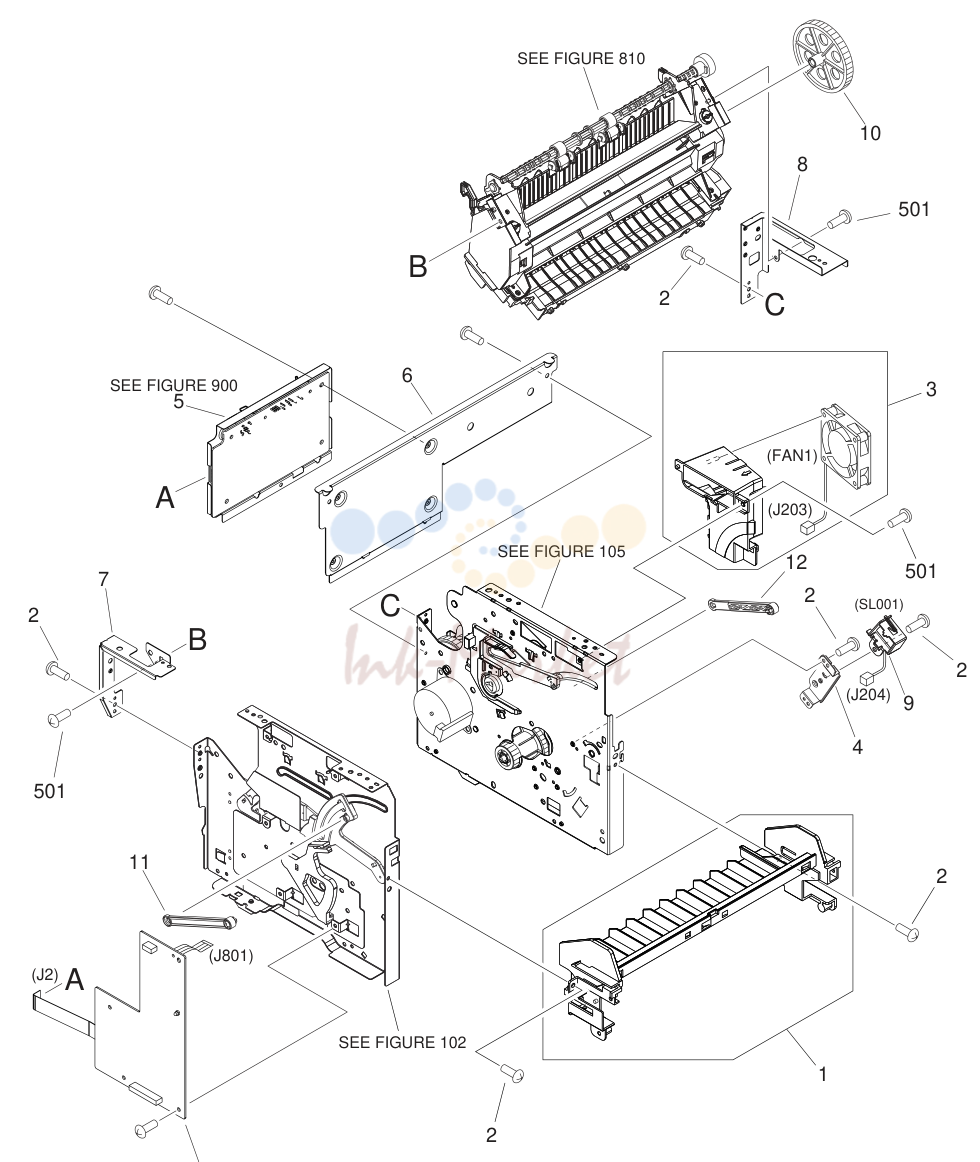

3. FIGURE 104

№	Артикул	Описание
104		- NPN RF INTERNAL COMPONENTS
1	RG0-1022-000 запросить цену →	1 FRONT GUIDE ASS’Y
2	XA9-0849-000 запросить цену →	9 SCREW, RS, M3X6
3	RG0-1030-000 запросить цену →	1 FAN ASS’Y
4	RA0-1173-000 запросить цену →	1 HOLDER, LEVER
5	RG1-4158-000 запросить цену →	1 INTERFACE CONTROLLER PCB ASS’Y SEE FIGURE
6	RA0-1502-000 запросить цену →	1 PLATE, PCB MOUNT
7	RA0-1504-000 запросить цену →	1 PLATE
8	RA0-1505-000 запросить цену →	1 PLATE
9	RH7-5315-000 запросить цену →	1 SOLENOID, DC24V SL001, J204
10	RA0-1176-000 запросить цену →	1 GEAR, 69T
11	RA0-1023-000 запросить цену →	1 LINK, CONNECTING
12	RA0-1023-000 запросить цену →	1 LINK, CONNECTING
13	RG0-1144-000 запросить цену →	1 INTERMEDIATE PCB ASS’Y SEE FIGURE
501	XB6-7300-607 запросить цену →	3 SCREW, TP, M3X6

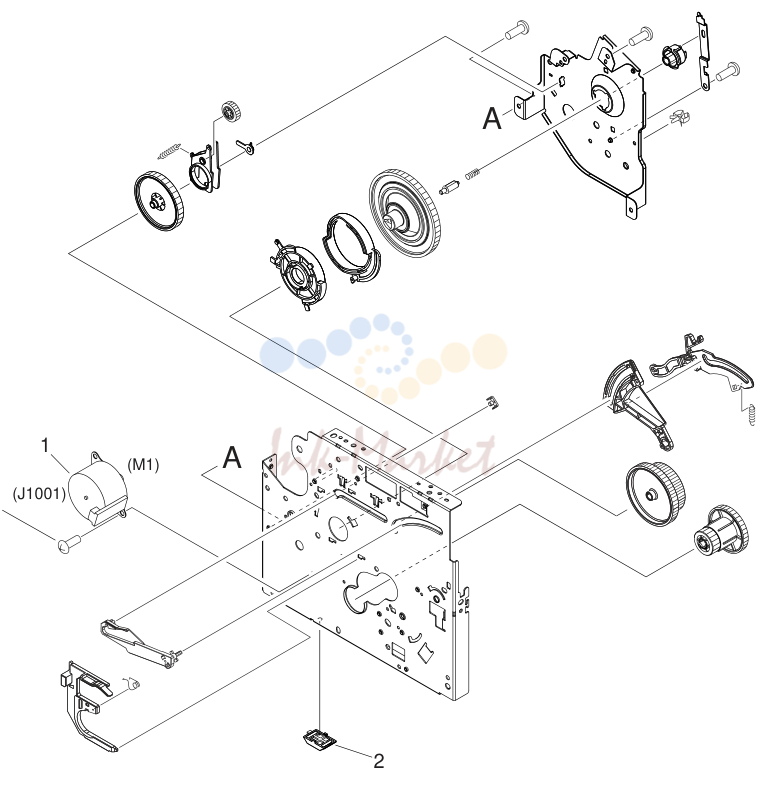

4. FIGURE 105

№	Артикул	Описание
105		- RG0-1001-000 1 RIGHT PLATE ASS’Y
1	RH7-1473-020 запросить цену →	1 MOTOR, STEPPING M1, J1001
2	RA0-1197-000 запросить цену →	1 FOOT
3	XA9-0849-000 запросить цену →	2 SCREW, RS, M3X6

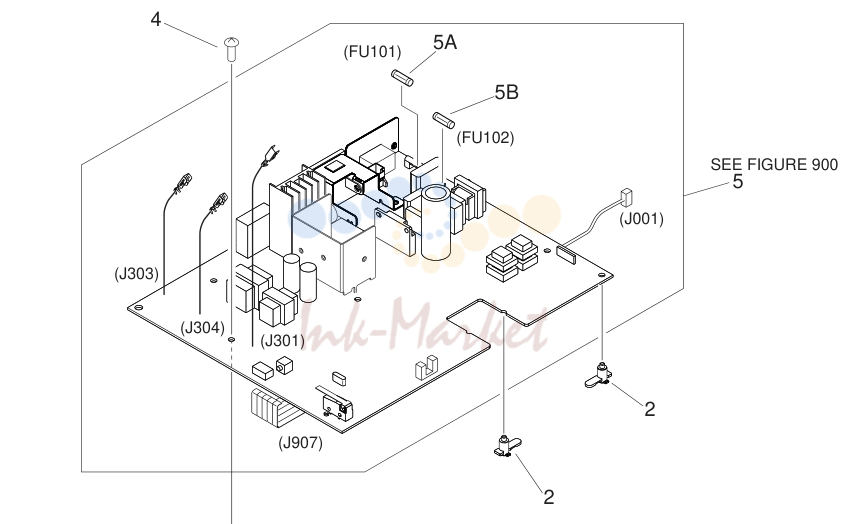

5. FIGURE 110

№	Артикул	Описание
110		- NPN RF ELECTRICAL COMPONENTS ASS‘Y
1	RA0-1127-000 запросить цену →	1 CASE, ENGINE CONTROLLER
2	RA0-1128-000 запросить цену →	5 SPACER, PCB
3	WT2-5694-000 запросить цену →	1 SADDLE, WIRE
4	XA9-1016-000 запросить цену →	5 SCREW, W/WASHER,M3X6
5	RG0-1136-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS’Y SEE FIGURE

6. FIGURE 140

№	Артикул	Описание
310		- RG0-1003-030 1 PAPER PICK-UP ASS’Y
1	RA0-1057-000 запросить цену →	1 SPRING, TORSION
2	RA0-1003-000 запросить цену →	2 FOOT, RUBBER
3	RA0-1060-000 запросить цену →	1 SPRING, COMPRESSION
4	RA0-1061-000 запросить цену →	2 SPRING, COMPRESSION
5	RA0-1062-000 запросить цену →	1 HOOK, PAD
6	RA0-1063-000 запросить цену →	1 LEVER, PAPER SENSOR
7	RA0-1064-000 запросить цену →	1 PLATE, GROUNDING
8	RA0-1065-000 запросить цену →	2 ARM
9	RA0-1066-000 запросить цену →	1 HOLDER, PAD
10	RA0-1072-000 запросить цену →	1 PLATE, GROUNDING
11	RA0-1035-000 запросить цену →	1 SPRING, TORSION
12	RA0-1036-000 запросить цену →	1 BUSHING
13	RA0-1037-000 запросить цену →	1 FRAME
14	RA0-1038-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
15	RA0-1039-000 запросить цену →	1 PLATE, GROUNDING
16	RA0-1040-000 запросить цену →	1 SPRING, COMPRESSION
17	RA0-1158-000 запросить цену →	1 SPRING, COMPRESSION
18	RA0-1044-000 запросить цену →	1 GUIDE, TRANSFER
19	RA0-1047-000 запросить цену →	1 GEAR, 31T/19T
20	RA0-1049-000 запросить цену →	1 RATCHET
21	RA0-1050-000 запросить цену →	1 SPRING, COMPRESSION
22	RG0-1006-000 запросить цену →	1 PAPER LIFTING PLATE ASS’Y
23	RG0-1007-020 запросить цену →	1 PAPER PICK-UP SHAFT ASS’Y
24	RF0-1014-020 запросить цену →	1 PAD, SEPARATION
25	RG0-1005-000 запросить цену →	1 FEED ROLLER HOLDER ASS’Y
26	RG0-1018-000 запросить цену →	1 FRONT STAY ASS’Y
27	RF0-1006-000 запросить цену →	1 PLATE, MANUAL PAPER FEED GUIDE
28	RA0-1200-000 запросить цену →	1 SPRING, TORSION
29	XA9-1206-000 запросить цену →	2 SCREW, W/WASHER, M4X12
501	XB4-7401-005 запросить цену →	8 SCREW,TAPPING,TRUSS HEAD,M4X10

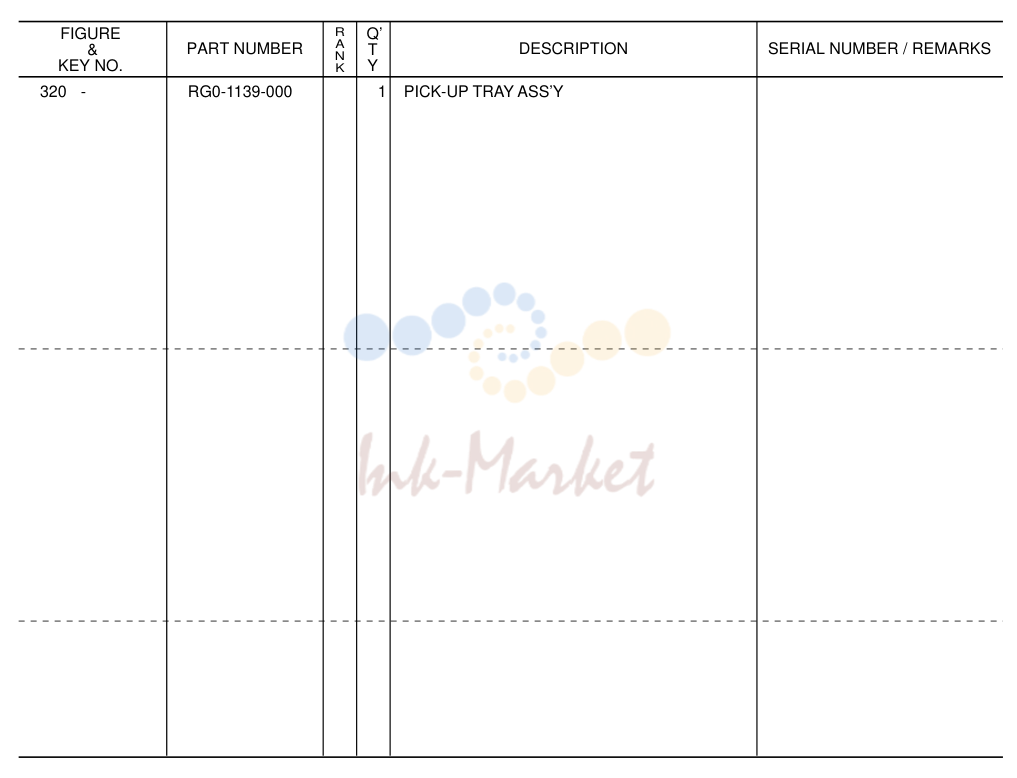

7. FIGURE 320

№	Артикул	Описание
810		- RG0-1008-000 1 FIXING ASS’Y 100-127V
1	RF0-1002-000 ✓ в наличии	1 ROLLER, PRESSURE
2	RF0-1003-000 запросить цену →	1 ROLLER, FACE-UP
3	RG0-1009-000 запросить цену →	1 FIXING FILM ASS’Y 100-127V, J102, J206
4	RG0-1010-030 запросить цену →	1 FACE-DOWN DELIVERY ASS’Y
5	RA0-1088-000 запросить цену →	1 GEAR, 29T
6	RA0-1089-000 запросить цену →	1 GEAR, 17T
7	RA0-1090-000 запросить цену →	2 SPRING, TENSION
8	RA0-1091-000 запросить цену →	1 GUIDE, PAPER DELIVERY
9	RA0-1092-000 запросить цену →	1 PLATE, PRESSURE
10	RA0-1093-000 запросить цену →	1 PLATE, PRESSURE
11	RA0-1094-000 запросить цену →	1 BUSHING
12	RA0-1095-000 запросить цену →	1 BUSHING
13	RA0-1096-000 запросить цену →	1 GUIDE, PAPER
14	RA0-1099-000 запросить цену →	1 SPRING, TORSION
15	RA0-1100-000 запросить цену →	1 LEVER, PRESSURE RELEASE
16	RA0-1101-000 запросить цену →	1 LEVER, PRESSURE RELEASE
17	RA0-1103-000 запросить цену →	2 SPRING, COMPRESSION
18	RA0-1104-000 запросить цену →	1 BUSHING
19	RA0-1105-000 запросить цену →	1 FLAG
20	RA0-1106-000 запросить цену →	1 LEVER, SENSOR
21	RA0-1107-000 запросить цену →	1 LEVER, SENSOR
22	RA0-1108-000 запросить цену →	1 COVER, FIXING
23	RA0-1110-000 запросить цену →	1 FLAG, SENSOR
24	RA0-1189-000 запросить цену →	2 RETAINER, SPRING
25	XA9-1292-000 запросить цену →	4 SCREW, M4X14
26	RG0-1082-000 запросить цену →	1 DELIVERY SENSOR PCB ASS’Y J210
27	RA0-1121-000 запросить цену →	1 PLATE, CONTACT
28	XA9-1206-000 запросить цену →	2 SCREW, W/WASHER, M4X12
501	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8
502	XB6-7300-607 запросить цену →	2 SCREW, TP, M3X6
900		- NPN RF PCB ASS‘Y LOCATION DIAGRAM
1	RG0-1136-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS’Y 100-127V
2	RG0-1144-000 запросить цену →	1 INTERMEDIATE PCB ASS’Y
3	RG1-4158-000 запросить цену →	1 INTERFACE CONTROLLER PCB ASS’Y
