Canon LBP 1120 — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM
2. EXTERNAL COVERS,PANELS,ETC.
3. INTERNAL COMPONENTS 1
4. INTERNAL COMPONENTS 2
5. INTERNAL COMPONENTS 3
6. INTERNAL COMPONENTS 4
7. FIGURE R Q’

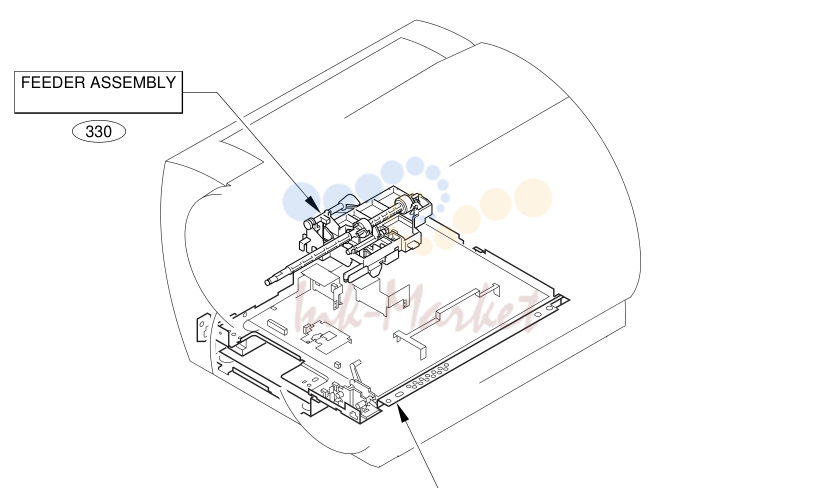

1. ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
001		- NPN RF DISK UNIT
1	RG1-4337-000 запросить цену →	1 CD-ROM, USERSOFTWARE LNBA
001-1		COPYRIGHT C 2002 CANON INC. CANON LBP-1120 REV.0 SEPT

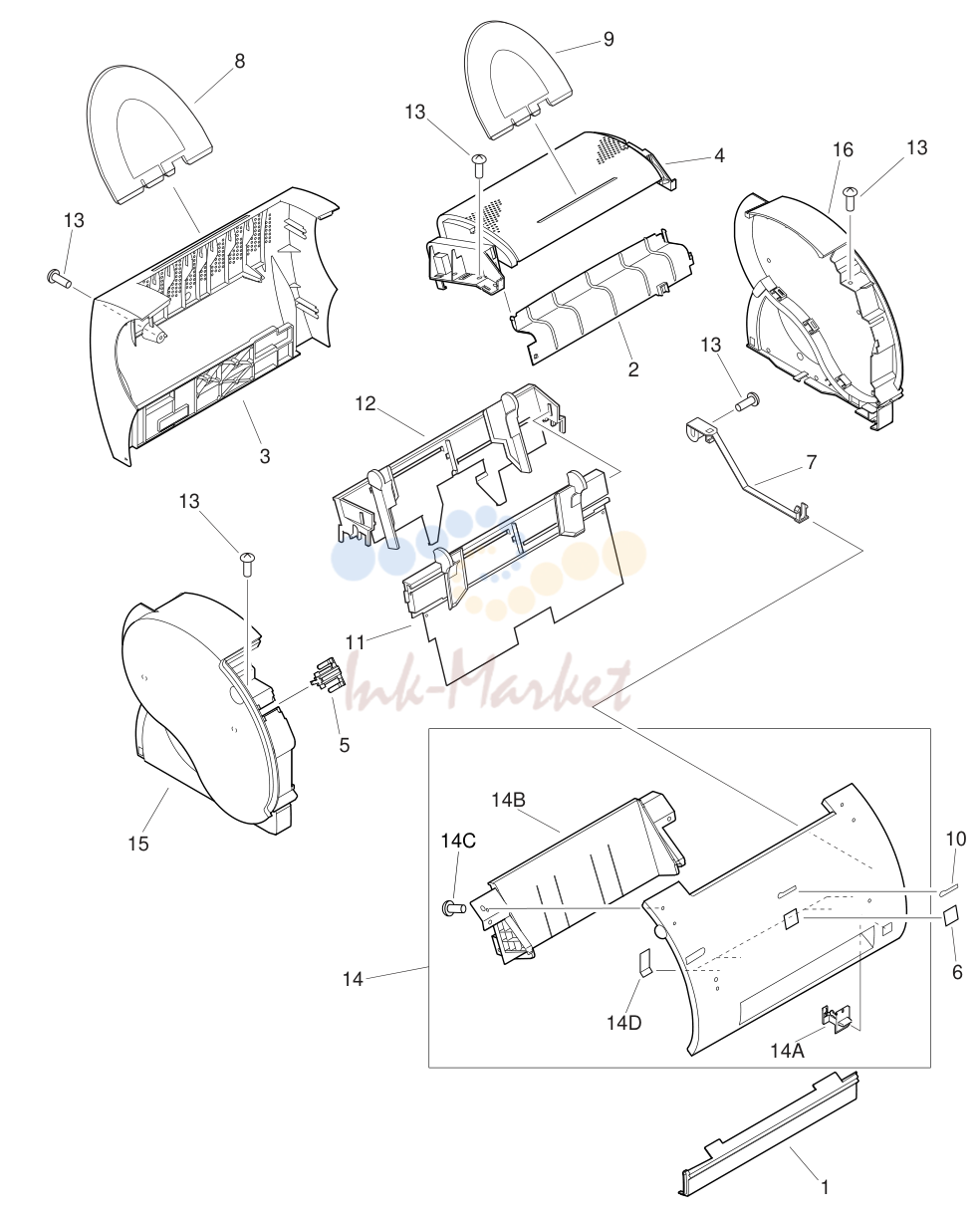

2. EXTERNAL COVERS,PANELS,ETC.

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	RB3-0760-000 запросить цену →	1 PANEL, FRONT
2	RB3-0761-000 запросить цену →	1 PANEL, SHIELD
3	RB3-0762-000 запросить цену →	1 PANEL, REAR
4	RB3-0763-000 запросить цену →	1 PANEL, UPPER
5	RB3-0775-000 запросить цену →	1 WINDOW, LED
6	RB3-0834-000 запросить цену →	1 LABEL, LASER SHOT
7	RB3-0803-000 запросить цену →	1 JOINT, OPEN/CLOSE
8	RB3-0771-000 запросить цену →	1 TRAY, PICK-UP, SUB
9	RB3-0772-000 запросить цену →	1 TRAY, DELIVERY, SUB
10	RB3-0805-000 запросить цену →	1 LABEL, CANON LOGO
11	RG5-7247-000 запросить цену →	1 MANUAL FEED TRAY ASS'Y
12	RG5-7248-000 запросить цену →	1 MULTI PURPOSE TRAY ASS'Y
13	XA9-1262-000 запросить цену →	4 SCREW,W/WASHER,M4X10
14	RG5-7257-000 запросить цену →	1 PANEL, CARTRIDGE
15	RG5-7260-000 запросить цену →	1 PANEL, LEFT
16	RG5-7268-000 запросить цену →	1 PANEL, RIGHT

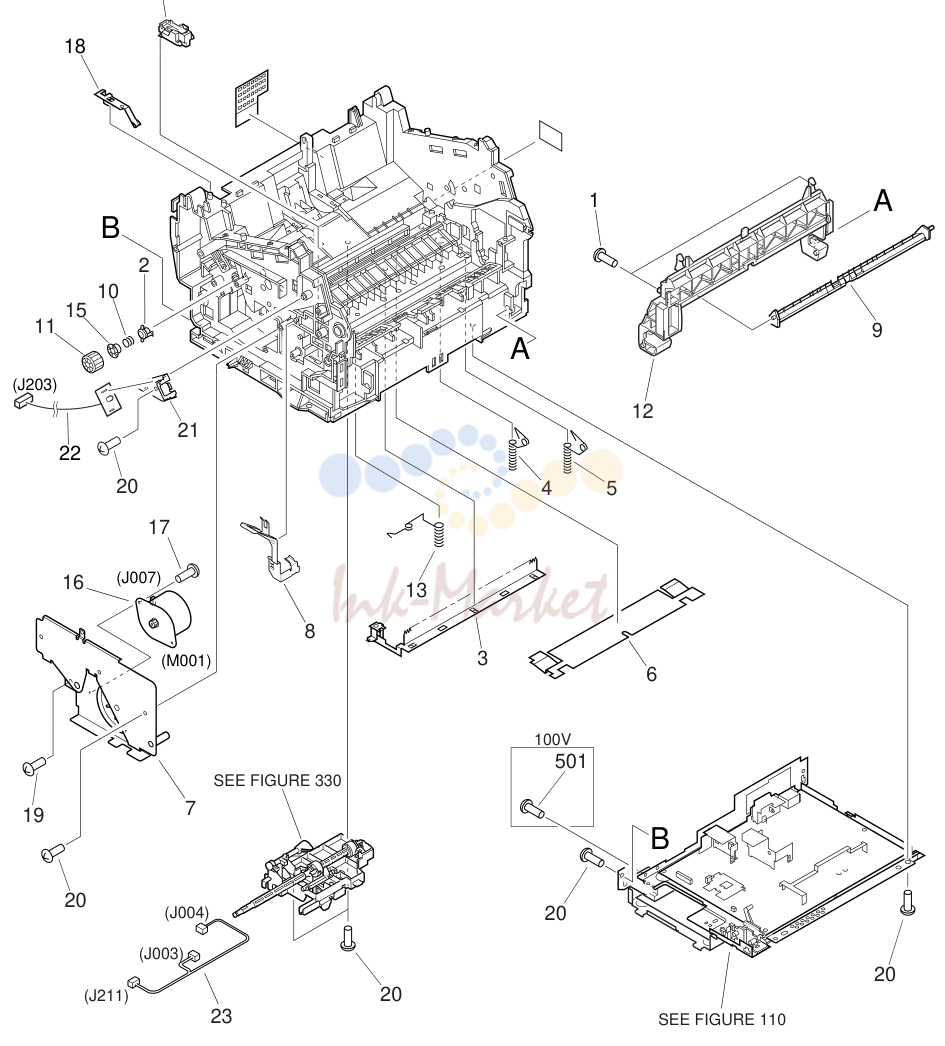

3. INTERNAL COMPONENTS 1

№	Артикул	Описание
101		- NPN RF INTERNAL COMPONENTS
1	XA9-0605-000 запросить цену →	2 SCREW,P,M4X8
2	RB2-3946-000 запросить цену →	1 BUSHING
3	RB2-3951-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
4	RB2-3952-000 запросить цену →	1 SPRING, TORSION
5	RB2-3953-000 запросить цену →	1 SPRING, TORSION
6	RB2-4054-000 запросить цену →	1 SHEET, TRANSFER
7	RF5-4185-000 запросить цену →	1 PLATE, DRIVE
8	RB2-3959-000 запросить цену →	1 SPRING, LEAF, LEFT
9	RB3-0755-000 запросить цену →	1 DEFLECTOR
10	RS6-2125-000 запросить цену →	1 SPRING, COMPRESSION
11	RS7-0522-000 запросить цену →	1 GEAR, 23T
12	RG5-7243-000 запросить цену →	1 FACE DOWN GUIDE ASSEMBLY
13	RB2-4042-000 запросить цену →	1 SPRING, TORSION
14	RF5-4189-000 запросить цену →	1 HOLDER, FIXING
15	RB2-4036-000 запросить цену →	1 RATCHET
16	RH7-1597-000 запросить цену →	1 MOTOR, MAIN M001,J007
17	XA9-0267-000 запросить цену →	2 SCREW,TP,M3X6
18	RB9-0538-000 запросить цену →	1 PLATE, GROUNDING
19	XA9-0779-000 запросить цену →	4 SCREW,W/WASHER,M3X6
20	XA9-1262-000 запросить цену →	11 SCREW,W/WASHER,M4X10
21	RB3-0776-000 запросить цену →	1 HOLDER, LED
22	RG5-7267-000 запросить цену →	1 DISPLAY PCB ASSEMBLY
23	RG5-4617-000 запросить цену →	1 CABLE, SENSOR J003,004,211
501	XB2-7400-606 запросить цену →	1 SCREW,W/WASHER,M4X6 100V

4. INTERNAL COMPONENTS 2

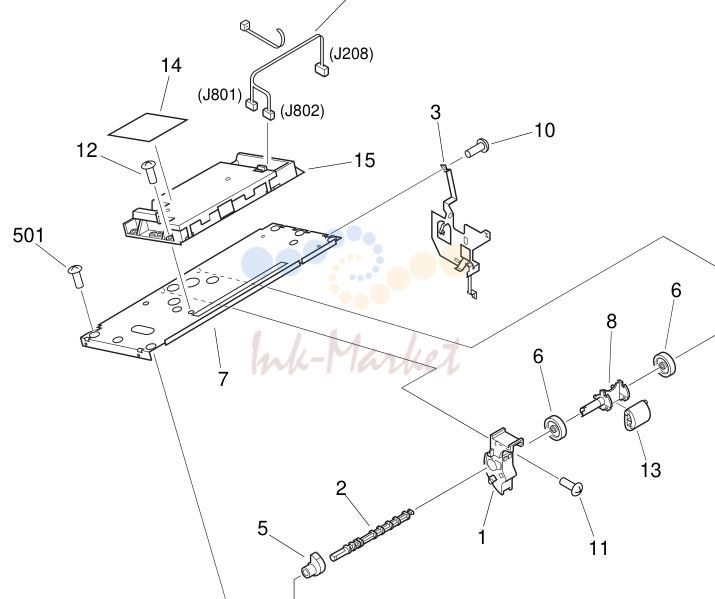

№	Артикул	Описание
102		- NPN RF INTERNAL COMPONENTS
1	RG5-7269-000 запросить цену →	2 ROLLER HOLDER ASS'Y
2	RB3-0806-000 запросить цену →	1 SHAFT
3	RB2-3944-000 запросить цену →	1 SPRING, LEAF
4	RB2-3945-000 запросить цену →	4 FOOT
5	RB3-0808-000 запросить цену →	1 CAM
6	RB3-0815-000 запросить цену →	2 ROLLER
7	RB2-3932-000 запросить цену →	1 MOUNT, SCANNER
8	RB3-0816-000 запросить цену →	1 SHAFT, ROLLER
9	RG5-7254-000 запросить цену →	1 GEAR ASSEMBLY
10	XA9-0779-000 запросить цену →	1 SCREW,W/WASHER,M3X6
11	XA9-0267-000 запросить цену →	2 SCREW,TP,M3X6
12	XA9-1162-000 запросить цену →	4 SCREW,W/WASHER,M3X10
13	RB2-4026-000 запросить цену →	1 ROLLER
14	RA0-1202-000 запросить цену →	1 LABEL, "WARNING LASER"
15	RG5-7265-000 запросить цену →	1 LASER/SCANNER UNIT SEE NOTE
16	RG5-4616-000 запросить цену →	1 CABLE, SCANNER J208,801,802
501	XB4-7401-209 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X12

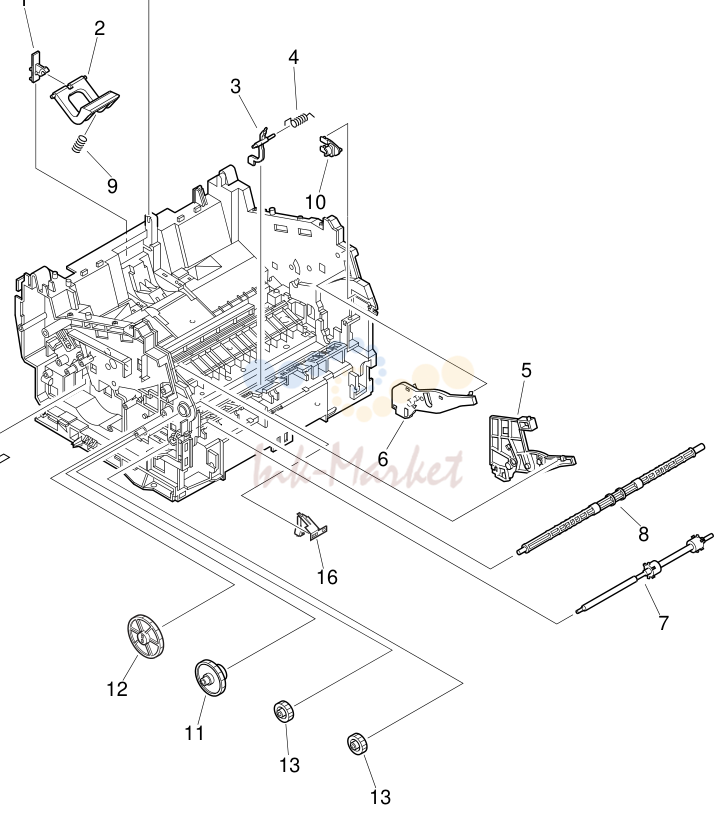

5. INTERNAL COMPONENTS 3

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	RB2-3947-000 запросить цену →	1 HOLDER, PAD
2	RF5-2886-000 запросить цену →	1 ARM, PAD
3	RB3-0809-000 запросить цену →	1 FLAG, SENSOR
4	RB2-3961-000 запросить цену →	1 SPRING, TORSION
5	RF5-4187-000 запросить цену →	1 GUIDE, CARTRIDGE, LEFT
6	RF5-4188-000 запросить цену →	1 GUIDE, CARTRIDGE, RIGHT
7	RF5-2822-000 запросить цену →	1 ROLLER, FACE-UP
8	RF5-2830-000 запросить цену →	1 ROLLER, FACE-DOWN
9	RS5-2502-000 запросить цену →	1 SPRING, COMPRESSION
10	RB2-4016-000 запросить цену →	1 STOP, SLIDE
11	RS6-0565-000 запросить цену →	1 GEAR, 15T/99T
12	RS6-0567-000 запросить цену →	1 GEAR, 46T
13	RS7-0526-000 запросить цену →	2 GEAR, 20T
14	RS6-2122-000 запросить цену →	1 SPRING, COMPRESSION
15	RG5-7255-000 запросить цену →	1 PAPER GUIDE PLATE ASSEMBLY
16	RB2-4219-000 запросить цену →	1 PLATE, GROUNDING
17	RB3-0773-000 запросить цену →	1 SHEET, MOTOR

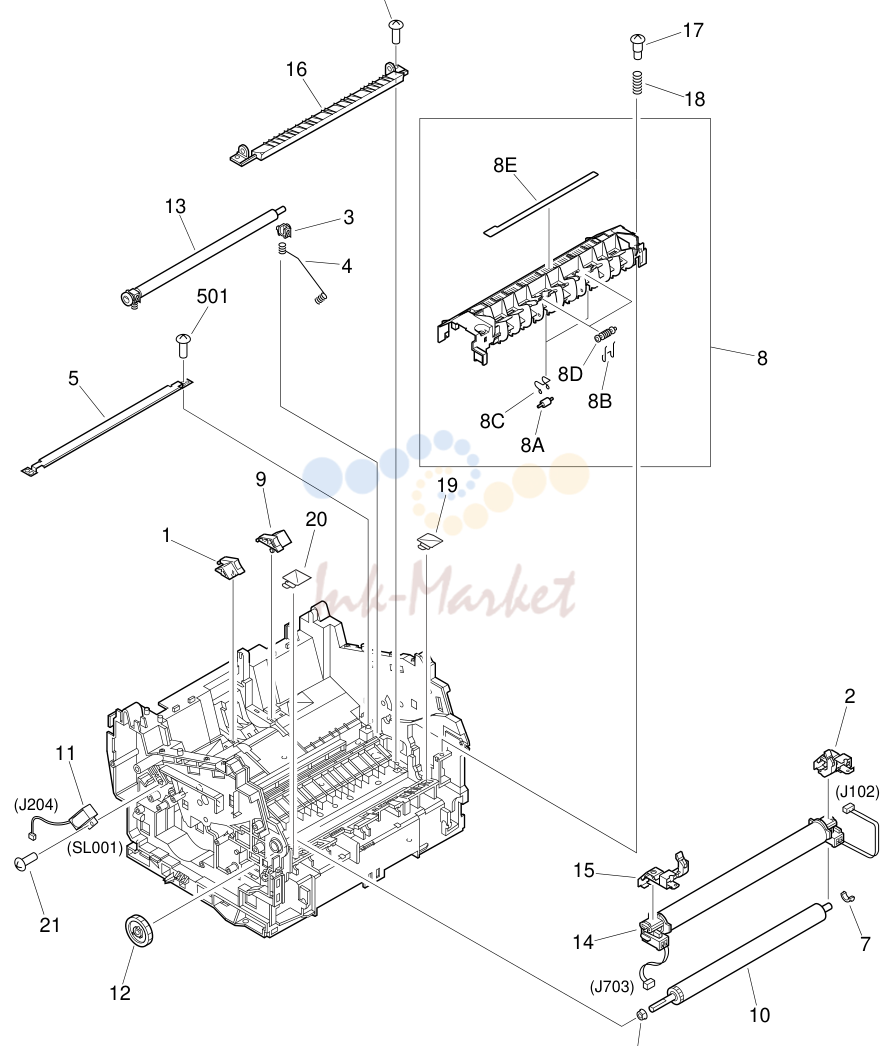

6. INTERNAL COMPONENTS 4

№	Артикул	Описание
104		- NPN RF INTERNAL COMPONENTS
1	RF5-2820-000 запросить цену →	1 PAD, RUBBER, LEFT
2	RG5-7262-000 запросить цену →	1 FIXING PRESSURE ASS'Y, RIGHT
3	RB2-3939-000 запросить цену →	1 BUSHING, RIGHT
4	RB2-3940-000 запросить цену →	1 SPRING, COMPRESSION
5	RB2-3950-000 запросить цену →	1 GUIDE, TRANSFER
6	RB2-3956-000 запросить цену →	1 BUSHING, LEFT
7	RB2-3957-000 запросить цену →	1 BUSHING, RIGHT
8	RG5-7271-000 запросить цену →	1 DELIVERY FRAME ASSEMBLY
9	RF5-2821-000 запросить цену →	1 PAD, RUBBER, RIGHT
10	RF5-3242-000 запросить цену →	1 ROLLER, PRESSURE
11	RH7-5227-000 запросить цену →	1 SOLENOID SL001,J204
12	RS6-0566-000 запросить цену →	1 GEAR, 34T
13	RG5-4594-000 запросить цену →	1 TRANSFER ASSEMBLY
14	RG5-7270-000 запросить цену →	1 FIXING FILM ASSEMBLY 100V J102,703
15	RG5-7261-000 запросить цену →	1 FIXING PRESSURE ASS'Y, LEFT
16	RB2-3958-000 запросить цену →	1 GUIDE, FIXING
17	RS5-9134-000 запросить цену →	2 SCREW, STEPPED, M3
18	RS6-2124-000 запросить цену →	2 SPRING, COMPRESSION
19	RB2-4432-000 запросить цену →	1 SUB GUIDE, RIGHT
20	RB2-4431-000 запросить цену →	1 SUB GUIDE, LEFT
21	XA9-1262-000 запросить цену →	1 SCREW,W/WASHER,M4X10
501	XB4-7400-805 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8

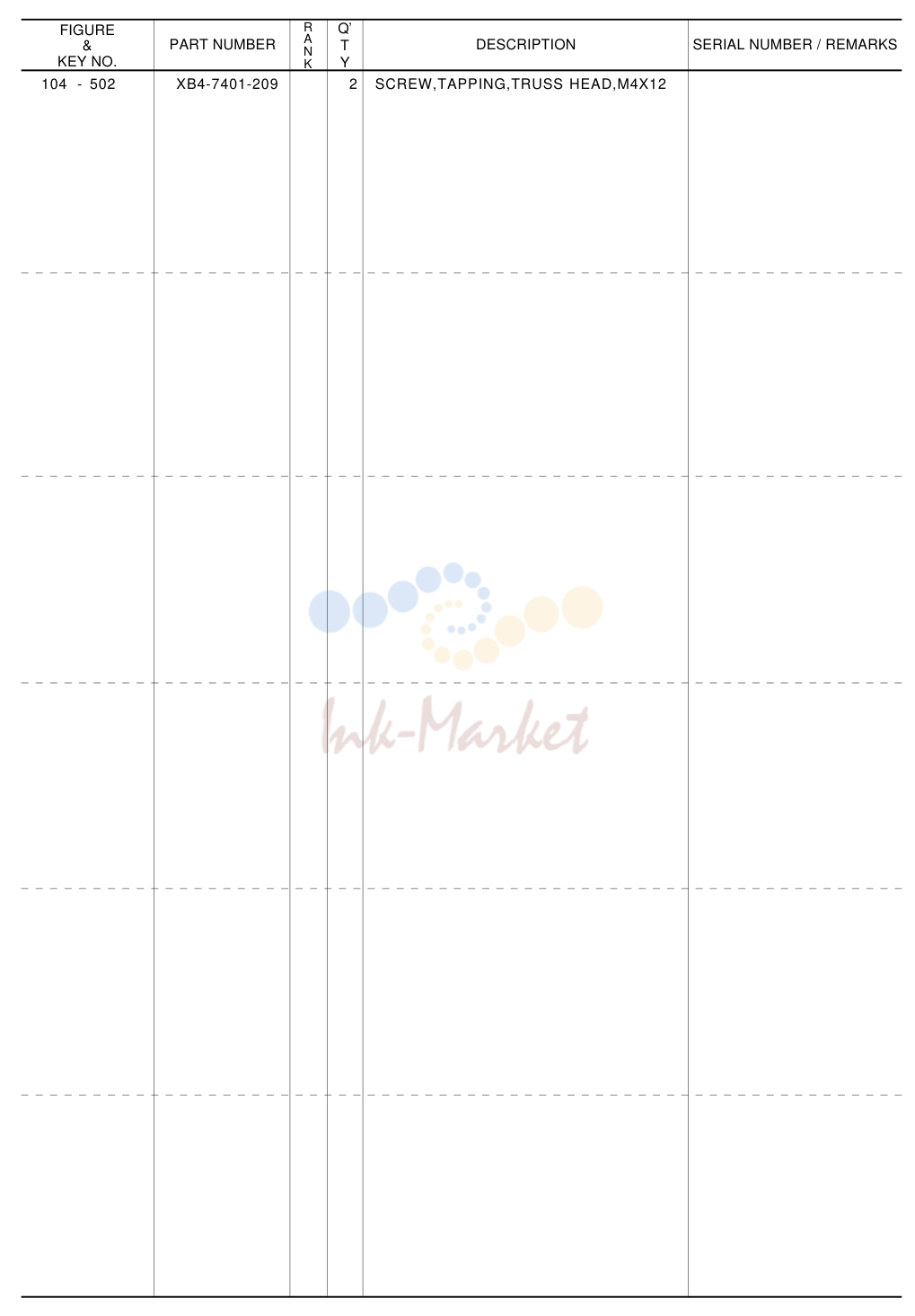

7. FIGURE R Q’

№	Артикул	Описание
110		- NPN RF ELECTRICAL COMPONENTS ASSEMBLY
1	RB1-7303-000 запросить цену →	3 SPACER, PCB
2	RB2-4327-000 запросить цену →	1 SEAL, SENSOR,
3	RB2-4328-000 запросить цену →	1 SEAL, SENSOR,
4	RB3-0779-000 запросить цену →	1 CASE, PRINTER CONTROLLER
5	RB3-0802-000 запросить цену →	1 SHEET, INSULATING
6	VS1-5057-002 запросить цену →	1 CONNECTOR, SNAP TIGHT J703
7	XA9-1238-000 запросить цену →	4 SCREW W/WASHER, M3X8
8	RG5-7250-000 запросить цену →	1 DOOR SENSOR ASSEMBLY
9	RB3-0792-000 запросить цену →	1 MOUNT, INTERFACE CONTROLLER
10	XA9-1238-000 запросить цену →	4 SCREW W/WASHER, M3X8
11	RG1-4305-000 запросить цену →	1 INTERFACE CONTROLLER PCB ASS'Y
12	RH2-5227-000 запросить цену →	1 CORD, POWER 100V INL101
13	XA9-0779-000 запросить цену →	2 SCREW,W/WASHER,M3X6
14	RH2-5127-000 запросить цену →	1 CORD, POWER 120V INL101
15	RH2-5116-000 запросить цену →	1 CORD, POWER 220V KLLA,KLMA,KLPA
16	RH2-5344-000 запросить цену →	1 CORD, POWER 220V KLNA
17	RH2-5230-000 запросить цену →	1 CORD, POWER 220V KLQA
18	XA9-0779-000 запросить цену →	1 SCREW,W/WASHER,M3X6
330		- RG5-7252-000 1 FEEDER ASSEMBLY
1	RB2-3912-000 запросить цену →	1 ROLLER
2	RB2-3917-000 запросить цену →	1 SPRING, TORSION
3	RB2-3914-000 запросить цену →	1 LEVER, REGISTRATION SENSOR
4	RB3-0813-000 запросить цену →	1 LEVER, PAPER SENSOR
5	WG8-5362-000 запросить цену →	2 IC, TLP1241, PHOTO-INTERRUPTER PS002,003 J003,004
6	RB2-3913-000 запросить цену →	2 BUSHING
330-1		COPYRIGHT C 2002 CANON INC. CANON LBP-1120 REV.0 SEPT
